Коробка передач автомобиля: устройство, виды и типы коробок передач, советы — Шины для спецтехники, шины для погрузчика

Содержание

Коробки передач, виды – какие есть, обзор всех типов коробок передач, плюсы и минусы автомата и механики

За более чем столетнюю историю автомобильная промышленность продвинулась очень далеко. Постоянно эволюционировали детали и механизмы автомобиля, в том числе и коробка переключения передач (КПП) или трансмиссия. Первая трансмиссия была механической, и изобрели ее в самом начале автомобилестроения. Сейчас, помимо механической, существуют автоматическая, вариаторная, роботизированная трансмиссии. Причем даже у механической коробки существуют различные виды. Но прежде чем разбираться в тонкостях каждого вида трансмиссии, давайте сначала определим, что это такое, и в чем ее необходимость.

Как устроена и работает КПП

Для начала прибегнем к помощи физики и механики. Коробка передач автомобиля или иного механического транспортного средства представляет собой рычажную пошаговую систему, передающую энергию от мотора на колеса. То есть мотор вырабатывает усилие, чтобы заставить колеса крутиться, эта сила проходит через определенный механизм, который и известен как коробка переключения передач.

Чаще всего КПП в автомобиле располагается между мотором и ведущими колесами, исполняя роль посредника в процессе, который создает движение автомобиля. В случае механики или вариатора это система чаще всего простая, в других случаях она намного сложнее. Мы остановимся на каждом из них отдельно и рассмотрим подробнее.

Итак, вспоминаем самые простые уроки физики из школьной программы, интересует нас рычажная система. Учителя брали простые примеры и вспоминали ее первооткрывателя Архимеда, вряд ли кто-то не знаком с фразой «Дайте мне точку опоры, и я переверну Землю!». Можно вспомнить строителей знаменитых пирамид в Египте, существуют разные теории о том, как они поднимали каменные глыбы на большую высоту. Одна из них также заключается в принципе рычажной системы.

Суть ее проста, и каждый может провести эксперимент. Представьте детские качели-балансиры. Берем длинную доску, она является рычагом, ставим ее посредине на точку опоры. На один конец доски кладем груз, за другой возьмемся руками. Опускаем доску и поднимаем груз, при этом, чем дальше от нас будет точка опоры, тем проще будет справиться с грузом. Но и расстояние, которое мы «пройдем» руками вместе с доской, будет тоже большим. В обратной ситуации, чем ближе мы будем к точке опоры, тем больше усилий придется приложить для подъема груза и тем меньшее расстояние «пройдут» наши руки. Кстати, груз в этом случае мы можем поднять гораздо выше.

О рычажной системе мы задумываемся крайне редко, хотя если оглянуться, то найдем много примеров из нашей повседневной жизни. Каждый из нас когда-либо пользовался тачкой, чтобы перевезти сыпучие материалы. Если нет, то система рычага применяется в плоскогубцах или ножницах. Более того, она есть в нас самих, ведь если упростить, то челюсти не что иное, как рычаги.

Мы приблизились к коробке передач автомобиля, но не до конца. Для еще большего понимания того, как работает этот механизм возьмем в пример велосипед. Большинство из нас на нем катались и продолжают кататься. Велосипеды бывают разные. Возьмем самый простой: рама, руль, два колеса, цепь, педали. В советские времена такие велосипеды были представлены в широком ассортименте. Их можно назвать односкоростными. Возможности его ограничены, и при езде на нем у нас всегда будут одинаково соотносится частота оборотов педалей и ведущего заднего колеса. На нем практически невозможно заехать на крутую высокую гору, у человека не хватит для этого сил. Даже если сделать это с разгона, то попытка вряд ли удастся.

Если же у велосипеда несколько скоростей, а такие легко отличить по наличию нескольких звездочек, возможностей становится гораздо больше. Те самые звездочки выполняют роль рычагов. На спортивных велосипедах можно увидеть ведущие и ведомые звездочки, они отличаются размерами. В зависимости от того, какие условия езды и какой темп нам необходим, мы изменяем передачу велосипеда и перекидываем цепь на те или иные звездочки. Нам нужна оптимальная сила раскрутки колес и скорость их вращения.

К примеру, мы выбираем наименьшую по размеру звездочку в качестве ведущей и наибольшую в качестве ведомой, тем самым устанавливается самая низкая передача, и передаточное число становится также самым маленьким. На практике такая передача позволяет велосипедисту подняться на самую крутую гору, однако для этого нужно с очень большой скоростью крутить педали, а велосипед двигаться будет очень медленно. При обратной ситуации, самой высокой передаче, цепь будет находиться на самой большой ведущей звездочке и на наименьшей ведомой. Достаточно провернуть ведущую звезду один раз, то есть сделать один оборот педалей, и колеса провернутся много раз. Именно такую комбинацию используют спортсмены на равнинной дороге, – тратят меньше физических усилий, а велосипед едет быстрее.

Пример с велосипедом еще ближе объясняет работу автомобильной коробки передач, хотя, конечно, происходит все не точь-в-точь. В автомашине нет какого-то числа звездочек и цепочки для их соединения. Отличается автомобиль от велосипеда и количеством передач. Сегодня на автомашинах количество передач варьируется от четырех до восьми, от более старых до современных. Речь в данном случае идет о легковых автомобилях, здесь чем большее число передач, тем быстрее они будут ехать.

Трансмиссия у грузовых автомобилей может состоять из десяти и более передач, грузовики выполняют гораздо большее число задач нежели их легковые собратья. Передачи могут и вовсе отсутствовать или их число может быть бесконечным, если мы ведем речь о вариаторных коробках. Теперь рассмотрим все виды коробок передач подробнее, разберем, в чем их отличия. Начнем с наиболее распространенных и основных, ведь именно с них начинали свой путь автомобили.

Механика

Механическую коробку передач в обиходе называют «механикой» или даже «ручкой». До недавних пор автолюбители учились ездить и получать права только на таких автомобилях, это основа основ. Существует масса любителей классики, но и недругов у «механики» предостаточно. Основное недовольство вызывает тот факт, что с механической коробкой передач водитель вынужден совершать массу телодвижений: ногой давить на педаль сцепления и рукой переключать передачи, пользуясь специальным рычагом. Он может находиться рядом с рулевым управлением, либо в центре салона между передними сиденьями.

Устройство механической коробки отличается простотой и эффективностью, за что ее и любят сторонники. Водитель напрямую контролирует машину, следит и чувствует ее динамику. Сложность управления – в синхронном переключении передач и плавном отпускании педали сцепления. Новички зачастую делают это резко, «бросая» педаль. В результате машина может заглохнуть или поехать назад с горки. В условиях плотного уличного потока ошибки приводят к аварийной ситуации.

У большинства современных авто с МКПП есть пять-шесть скоростей плюс задняя передача. В случае с велосипедом речь шла о звездочках, а здесь рычагами выступают шестеренки различных размеров. В цепи нет необходимости, поскольку у этих шестеренок есть зубья, которыми они напрямую соприкасаются. А ручка переключения как раз выполняет роль цепи. Переключая ее, водитель «перекидывает» шестеренки друг на друга, изменяя размер ведомых и ведущих.

Важную роль при переключении передач у механики играют сцепление и синхронизатор. Работа сцепления заключается в том, чтобы отсоединить двигатель от коробки. Синхронизатор помогает соединить шестерни так, чтобы пазы их зубцов на высокой скорости совпали с точностью. Без него сделать это гораздо сложнее.

Автомат

Исторически по времени изобретения автоматическая – это вторая коробка переключения передач. Разработана она была ровно сто лет назад, с тех пор проделала большой путь, много раз модернизировалась и теперь ею оснащается огромное количество автомобилей. Данный факт не вызывает удивления, ведь если сравнивать автомат с механикой, то удобств здесь гораздо больше, и пользоваться такой коробкой не составляет ни малейшего труда даже для автолюбителей без стажа.

Все просто: ставите рычаг переключения (внешне он мало чем отличается от механической КП) в положение «drive» (D) и начинаете движение. Если необходим задний ход, то рычаг переключается в положение «rear» (R). Вы спросите, неужели нет минусов? Конечно, они есть, ведь за удобство всегда приходится чем-то платить.

Во-первых, по сравнению с механикой принцип работы АКПП гораздо сложнее и в случае поломки вы отдадите за ремонт куда большие деньги. Во-вторых, автоматическая коробка весит намного больше механической, порой до нескольких десятков килограммов. В-третьих, в данном случае у автомобиля будет больший расход топлива и не только из-за лишнего веса. Конструкция АКПП предусматривает наличие гидротрансформатора.

Если оглянуться назад на десятилетия, в ту пору автоматические коробки оснащались тремя передачами и передачей заднего хода. Большее количество передач говорило об автомобиле высокого класса – шикарном седане или спорткаре. С тех пор автомобильная промышленность шагнула далеко, и сегодня редко на новых машинах можно увидеть четырехступенчатые автоматы. Сейчас чаще встречаются шести- и даже восьмиступенчатые АКПП, а по динамике или расходу топлива они не уступают механике.

Автоматическая коробка снабжается продвинутой электроникой – специальными микрочипами, чаще всего их называют «мозгами». Они – часть бортового компьютера автомобиля и контролируют переключение передач на разных оборотах, подстраиваясь под стиль вождения владельца авто.

Таким образом мы рассмотрели два наиболее распространенных типа коробок передач. Теперь рассмотрим другие, которые пока встречаются меньше, но уже успели завоевать определенный сегмент авторынка. Какие-то из них пользуются большей популярностью, другие теряют поклонников.

Робот

Тут должен возникнуть еще один справедливый вопрос: неужели за столько лет существования автопромышленности конструкторы не смогли разработать коробку передач, которая бы устраивала всех, и поклонников механики, и сторонников автомата? Безусловно, такие попытки предпринимались и в итоге вылились в создание роботизированной коробки передач, в просторечии робота или типтроника.

Большой минус для водителей, предпочитающих механику, в том, что компьютер за них выбирает нужную передачу, и нет возможности полностью контролировать автомобиль. Особенно если вести машину приходится в спортивном режиме или в условиях зимы. Автомат же предпочтителен при вождении в спокойной городской среде. Роботизированная коробка передач представляет собой гибридный вариант трансмиссии. Она дает возможность контроля за переключением передач вручную с применением специального селектора с позициями переключения «плюс-минус», то есть, на одну передачу выше или на одну ниже. Во другом случае это могут быть так называемые «лепестки» на руле, они располагаются справа и слева и выполняют ту же функцию, что и селектор. О лепестках или «веслах» очень хорошо знают владельцы спортивных авто, но и в обычных автомашинах их можно встретить все чаще.

Справедливости ради нужно сказать, что водитель в какой-то мере всегда мог контролировать автомат с помощью «пониженных» передач, но о полном контроле над переключением тут не могло быть речи.

Во-первых, пониженная передача значит, что ограничить переключение можно только первой, второй и редко третьей передачей. Например, переключить автомат ниже пятой передачи не получится. Во-вторых, можно принудительно поставить рычаг автомата в режим «Low» (L), то есть попытаться заставить его не переключаться выше первой передачи. Но при слишком высоких оборотах (авто едет с крутой горы) АКПП все равно переключится, чтобы предотвратить повреждение трансмиссии.

Итак, электроника в роботизированной коробке в большей степени контролирует механику, водителю не надо постоянно выжимать сцепление, при этом он всегда может переключиться на автомат.

Вариатор (CVT)

Когда водитель с серьезным опытом вождения автомобиля с механической или автоматической коробкой передач пересаживается на автомобиль с вариатором, или CVT, его посещают странные ощущения. Доводилось слышать разные сравнения, одни говорят, что вождение похоже на управление небольшим современным скутером, другие сравнивают даже с троллейбусом. Все они недалеки от истины. Вариатор представляет собой простое устройство – бесступенчатую коробку передач. Работать оно может в разных условиях.

Конструкция вариатора предусматривает наличие двух шкивов (вспоминаем звездочки велосипеда), которые соединены ремнем. Шкивы не простые, они могут менять свои размеры и, соответственно, менять передаточное число в КПП. Здесь мы не увидим определенное число «звездочек», вариатор сам выбирает необходимый размер шкивов в зависимости от передачи, повышенной или пониженной, едете ли вы на скорости по шоссе или медленно двигаетесь выбирая место стоянки.

К вариатору не все могут привыкнуть сразу – другой звук в салоне автомобиля, другая манера вождения. CVT в большей степени напоминает автомат, но момент переключения передач водитель не чувствует. Вы давите на акселератор, автомобиль набирает обороты до определенного момента и остается работать на них, едет он при этом быстрее, шкивы меняют свои размеры. Сейчас есть ряд производителей, предлагающих вариатор с подрулевыми переключателями для имитации механики или автомата. В частности, такую комбинацию можно встретить на автомобилях японского производства.

Вариатор идеален для водителей, любящих спокойную и размеренную манеру вождения. Для любителей спорткаров авто с вариатором станет мучением и тратой нервов. Тем не менее если еще десять-пятнадцать лет назад вариатор был экзотикой, его больше знали обладатели японских праворульных автомобилей, то теперь он становится все более популярным. Технологии нужно было время, чтобы созреть. Все-таки есть разница между нагрузкой на ремень скутера и пассажирского автомобиля. Неоспоримые преимущества такой коробки передач: простота и эффективность.

Почему бы нам всем тогда не выбрать автомобиль с вариатором? Самый большой его минус – недолговечность. Со временем такая коробка ломается, причем у большинства. По некоторым данным, средний пробег автомобиля с CVT варьируется вокруг цифры 100 000 км, затем необходима замена, а удовольствие это дорогое.

Двойное сцепление

КПП с двойным сцеплением DCT стала известна благодаря автоконцерну Porsche и нескольким другим производителям. Данная коробка передач используется в основном в категории дорогих авто и представляет собой высокотехнологичный симбиоз автомата, механики и тонкой работы электронной системы.

Поскольку сцепление двойное, то задействованы две муфты. КПП может работать как автомат, – электроника определяет время и условия для переключения передач. В другом режиме коробка работает как механическая, и водитель использует лепестки на руле или селектор переключения пониженной и повышенной передачи. Кроме того, существует возможность задать определенные настройки компьютеру, который подстроится под манеру вождения владельца авто.

Большое преимущество данного типа коробки передач в том, что они переключаются в мгновение ока, за доли секунды. Происходит переключение очень плавно и практически незаметно, именно поэтому такую коробку используют в гоночных и высокопроизводительных автомобилях. Еще один плюс коробки в ее компактности, в спорткарах она занимает не так много места. Более того, японская компания Honda стала использовать данный тип КПП на нескольких моделях своих мотоциклов.

О минусах коробки переключения передач с двойным сцеплением вы можете догадаться сами, ведь применяется она на определенных, как правило очень дорогих автомобилях. Не каждому автовладельцу такие авто по карману.

Односкоростная КПП

Недаром говорят, что во многих случаях новое – это хорошо забытое старое. Односкоростные коробки передач существовали еще в самом начале развития автомобильного или мотоциклетного производства. Такая коробка подключалась непосредственно к двигателю, либо через шестеренки. Они нужны были для того, чтобы количество оборотов колеса было меньше числа оборотов мотора.

Но вот наступила новая эпоха в автомобилестроении, в XXI веке на улицах стало появляться все больше электромобилей. У них некоторые другие требования в коробке передач в отличие от предшественников. Тут и пришлось вспомнить об односкоростной КПП. Сам по себе электродвигатель обладает способностью работать в любом диапазоне оборотов, даже один оборот в секунду. Те, кто уже смог побывать за рулем электромобиля Илона Маска Тесла, уже почувствовали, что это авто может ускоряться за считанные мгновения при любом скоростном режиме. Тесла не испытывает нужды в большом количестве передач, достаточно одной.

О минусах таких коробок передач много сказать нельзя, ведь не с чем сравнивать, у электромобилей своя специфика. Скорее можно говорить о минусах самих автомобилей, но это тема для отдельной статьи.

Полуавтомат

Коробка переключения передач полуавтомат – наиболее современный механизм в ряду различных трансмиссий. В ней используется проверенное десятилетиями сцепление вместо гидротрансформатора в обычной АКПП. Если в механике сцепление контролирует водитель, то в данном случае его роль выполняет компьютер. Ряд плюсов полуавтомата: само переключение происходит гораздо быстрее, чем в МКПП, процесс вождения становится проще, автомобиль фиксируется и самовольно скатиться на стоянке не может.

Как и в случае с роботизированной коробкой полуавтомат может быть переведен на ручной режим переключения передач в соответствии с желанием водителя. Самые распространенные полуавтоматические трансмиссии сегодня, это описанная КП с двойным сцеплением и электрогидравлика.

IVT

Коробка переключения передач IVT по большому счету определенный тип вариатора (CVT). Напомним, что вариатор может использовать бесконечное количество соотношений передач. К этой возможности в данном случае добавляется «бесконечные» максимальные передаточные числа.

IVT представляет собой тип вариаторной коробки, которая может включать в себя «нулевой коэффициент» передаточных чисел – вращение входного вала происходит без вращения вала выходного, при этом оно зафиксировано передачей. Передаточное отношение в данном случае мы называем «бесконечным» несколько условно, точнее можно сказать, что оно «не определено».

Ретроспективный взгляд и обзор различных вариантов коробок передач позволит вам не столько сделать выбор в пользу какой-либо, сколько понять, какое разнообразие их существует. Причем разработчики не стоят на месте и продолжают совершенствовать любые механизмы автомобиля. Вряд ли можно что-то кардинально изменить в трансмиссии, но улучшить ее, предложить новые конструкторские решения вполне возможно. Будем за ними следить, уверены, что в скором времени появятся новые.

Виды коробок передач — устройство, цена, принцип работы🥇

Каждый водитель так или иначе слышал о существовании в автомобиле такой системы, как коробка передач. Те, кто разбирается в строении автомобиля немного лучше, знают, что коробок передач есть как минимум несколько типов.

Читай также: Как ездить на автомате: инструкция как правильно трогаться и тормозить

Сама коробка передач служит для того, чтобы передавать крутящий момент с двигателя на колеса. Благодаря коробке передач, автомобиль всегда может ехать в режиме оптимальной тяги и скорости.

Помимо всего прочего, коробка передач позволяет автомобилю ездить задним ходом. В случае если вы хотите остановить автомобиль, но при этом не глушить двигатель, коробка передач помогает временно прервать связь между колесами и двигателем, когда вы переводите рычаг переключения КПП в нейтральный режим.

На сегодняшний день существует несколько видов коробок передач, которые среди автомобилистов условно делят на механические и автоматические.

Какие бывают коробки передач

Классификация коробок передач: виды и особенности эксплуатации / depositphotos

Читай также: Что такое Типтроник: принцип работы, плюсы и минусы

Все трансмиссии можно поделить на 4 основных группы:

Механическая коробка переключения передач
Автоматическая коробка переключения передач
Роботизированная коробка переключения передач
Вариативная (бесступенчатая) коробка переключения передач

Отметим, что среди автолюбителей автоматическую, роботизированную и вариативную коробку передач относят к одному типу коробок – автоматическому (когда коробка сама переключает передачи), хотя с технической точки зрения это не совсем верно.

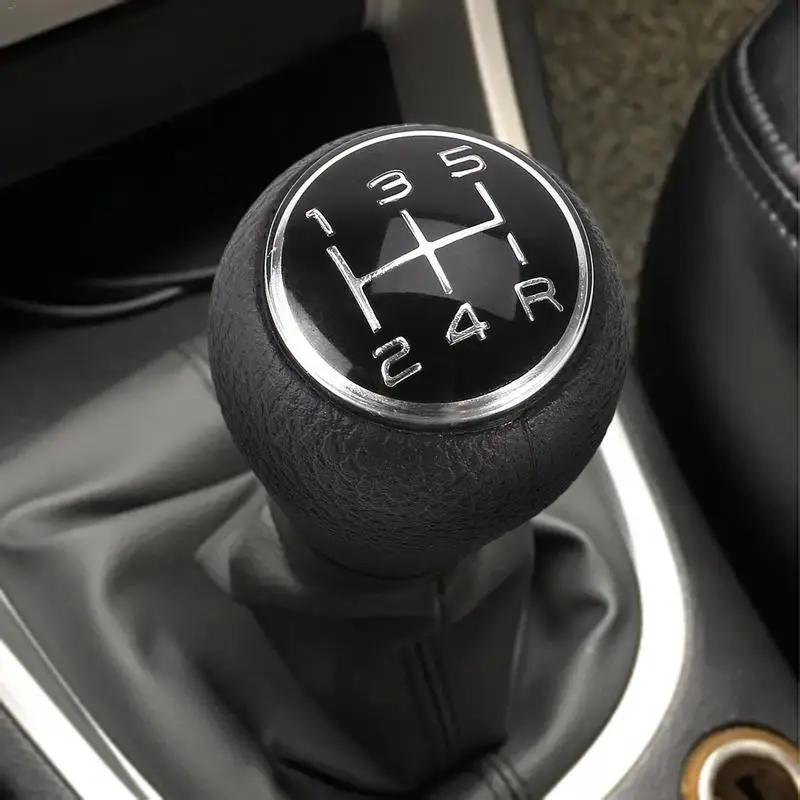

Механическая коробка передач (Механика, МКПП)

Классификация коробок передач: виды и особенности эксплуатации / Wikipedia

Читай также: Почему нельзя буксировать машину с АКПП: видео

Самый простой механизм для изменения крутящего момента, который передается с двигателя на колеса – это МКПП. Современные коробки представляют собой набор шестеренок, которые приводят в зацепление специальные валы. Если говорить о видах механических коробок передач, то они бывают двухвальные и трехвальные.

Плюсы МКПП:

Надежность и простота
Более удобное управление автомобилем на бездорожье
Возможность двигаться в максимально экономичном режиме
Минимальная стоимость обслуживания

Минусы МКПП:

Низкое удобство управления коробкой в режиме города

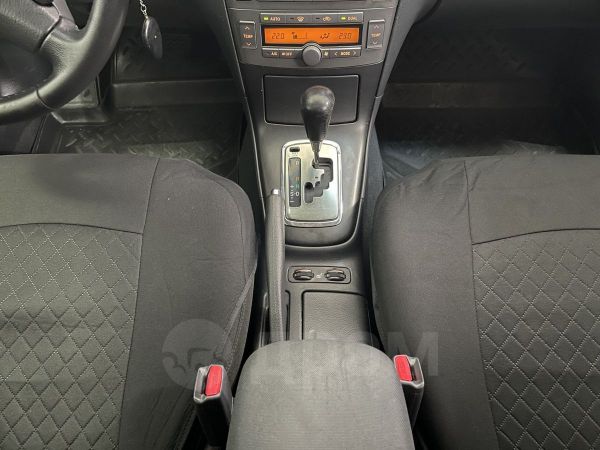

Коробка передач автомат (Гидротрансформатор, АКПП)

Классификация коробок передач: виды и особенности эксплуатации / Wikipedia

Читай также: Как тронуться с места на механике: 3 действенных способа

Классическую автоматическую коробку передач еще иногда называют гидротрансформатором. Такое название пошло от того, что коробка передает (трансформирует) крутящий момент двигателя при помощи специального диска, наполненного жидкостью (маслом).

Такая коробка передач считается наиболее надежной среди своих одноклассников.

Плюсы АКПП:

Повышенные удобство и комфорт в сравнении с МКПП
Можно менять передачи на максимальной мощности двигателя
Трогание с места и переключение передач на ходу достаточно плавное
Двигатель защищен от перегрузок при выборе не той передачи.

Минусы АКПП:

Покупка и обслуживание АКПП дороже, чем МКПП
Увеличенный расход топлива
Низкий КПД, за счет потери крутящего момента
Ухудшение динамики автомобиля

Коробка передач робот

Классификация коробок передач: виды и особенности эксплуатации / Wikipedia

Читай также: Как часто менять масло в коробке передач: что нужно знать

Своего рода роботизированная КП является усовершенствованной МКПП. Так, в данном типе коробки к классической МКПП добавили два сервопривода, которые отвечают за выжим сцепления и выбор передачи. По задумке, робот должен был сохранить все удобства МКПП и прибавить к ним простоту использования АКПП.

Впервые в серию коробка пошла относительно недавно: в 2003 года Volkswagen установил такую коробку на спортивный Golf 4 R32. Роботизированные КП имеют два сцепления, а передачи поделены на четные и нечетные. Так, когда автомобилю необходимо перейти с одной передачи на другую, одно сцепление размыкается, а второе замыкается.

Сами же роботизированные коробки можно поделить на два типа:

С мокрым сцеплением (авто с крутящим моментом больше 350 Нм).
С сухим сцеплением (авто с крутящим моментом ниже 350 Нм).

Плюсы Робота:

Плавность и скорость переключений
Высокий КПД
Небольшой расход топлива
Хорошая динамика автомобиля

Минусы Робота:

Надежность конструкции
Стоимость ремонта и обслуживания
Чувствительность к сильным нагрузкам и перегреву.

Коробка передач вариатор

Классификация коробок передач: виды и особенности эксплуатации / depositphotos

Читай также: Как правильно тормозить двигателем

Вариаторная коробка передач (CVT) появилась вследствие развития идеи классической АКПП. Главный упор на такие коробки сейчас делают японские производители: Nissan, Subaru и Toyota.

Необходимость развития данного типа КПП была обусловлена особыми условиями движения по городу. Так классическая АКПП постоянно переключала передачи, в то время как вариатор был более подходящим решением для езды в городе.

В данной коробке применены два раздвижных шкива, которые могут менять натяжение и положение ремня. Управление шкивами полностью осуществляет компьютер.

Плюсы Вариатора:

Переключение передач происходит незаметно
Малый расход топлива при грамотной настройке коробки
Неплохие показатели динамики

Минусы Вариатора:

Небольшой ресурс (невозможность установки с мощными двигателями)
Проблемность и стоимость обслуживания
Множество датчиков, которые не отличаются особой надёжностью
Чувствительность к тяжелым дорожным условиям, буксировке

Подпишись на наш Telegram-канал, если хочешь первым узнавать главные новости

Вам также может быть интересно:

Как правильно тормозить двигателем
Как тронуться с места на механике: 3 действенных способа
Как часто менять масло в коробке передач: что нужно знать

Теги:
АКПП
коробка передач
робот
МКПП
вариатор

для чего нужна коробка передач в машине

Практический каждый, кто имел дело с автомобилем или другим видом колесной техники, хорошо знает, что кроме двигателя в устройстве ТС также используется коробка передач. Коробка передач (КПП или трансмиссия) по важности является вторым агрегатом после двигателя на разных видах транспортных средств.

При этом существует несколько видов коробок передач, однако основной задачей данных агрегатов на машине является получение, преобразование и дальнейшая передача крутящего момента от двигателя на ведущие колеса автомобиля. Далее мы подробно рассмотрим назначение коробки передач и для чего нужна коробка передач в устройстве трансмиссии авто.

Содержание статьи

Для чего нужна коробка передач в автомобиле
Разновидности КПП: типы коробок передач
Что в итоге

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Именно благодаря КПП автомобиль получает возможность двигаться вперед и назад, движение можно осуществлять с разной скоростью, при этом двигатель стабильно работает на разных скоростях и нагрузках, а также достигается плавное переключение передач в процессе езды.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

Например, разгон автомобиля предполагает необходимость преодолеть высокие значения сил сопротивления (преодоление повышенного трения и сил инерции). Наличие КПП делает возможным трогание с места и разгон до средних и высоких скоростей, который предполагает плавный или ступенчатый переход с низких на повышенные передачи (переключение передач).

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

Разновидности КПП: типы коробок передач

Разобравшись с назначением коробки, следует отметить, что сами КПП бывают ступенчатыми, бесступенчатыми и комбинированными. Давайте рассмотрим указанные виды коробок более подробно. Прежде всего, наиболее распространенным типом КПП являются ступенчатые коробки передач. В таких КПП крутящий момент изменяется ступенчато. К данному типу можно отнести МКПП (механика) и РКПП (коробка-робот).

Механическая коробка передач является многоступенчатым цилиндрическим редуктором, где предусмотрено переключение передач самим водителем вручную. МКПП бывают четырехступенчатыми, пятиступенчатыми, шестиступенчатыми и т.д. Главным плюсом такой коробки считается надежность и простота, а также полный контроль во всех режимах.

Минусом можно считать необходимость постоянного ручного переключения передач и связанные с этим сложности. По этой причине коробки с автоматизированным управлением в последнее время сильно теснят «механику».

Коробка-робот (роботизированная коробка передач) является все той же механикой, однако функции выключения сцепления и переключения передачи полностью автоматизированы благодаря использованию отдельных исполнительных механизмов под управлением ЭБУ коробкой (например, коробки АМТ).

Самые современные РКПП имеют два сцепления и отличаются сложной конструкцией. При этом двойное сцепление делает процесс переключения быстрым и плавным, передача крутящего момента происходит без разрыва потока мощности от ДВС на колеса.

В результате такая коробка переключается быстрее, чем это смог бы сделать водитель-профессионал или опытный пилот на гоночном авто.

Машина с таким «роботом» (например, DSG) отличается быстрым разгоном, а также поддержанием оптимальных оборотов мотора и одновременно высокой топливной экономичностью. Недостатком принято считать сложность ремонта, сниженный ресурс, низкую ремонтопригодность и высокую стоимость отдельных запчастей и элементов.

Также существуют бесступенчатые коробки CVT. Под таким типом следует понимать КПП вариатор (CVT или вариаторная коробка передач). Главное отличие таких трансмиссий в том, что фиксированных физических ступеней в них нет.

Такая особенность позволяет изменять передаточное число в вариаторе плавно, по сравнению со ступенчатыми коробками. Также крутящий момент от двигателя передается за счет гидравлического или механического сцепления (намного сильнее в данном случае распространен первый вариант в виде гидротрансформатора).

Коробка вариатор уверенно разгоняет автомобиль с места, тяга постоянно передается на колеса, передаточное число изменяется плавно, достигается максимальный комфорт при езде.

Основной минус такой КПП – вариатор не рассчитан на большой крутящий момент, его не ставят в паре с мощными двигателями, так как отмечается сильное снижение надежности и ресурса.

Гидромеханические коробки, которые иногда называют комбинированными коробками передач или просто АКПП коробка-автомат, являются «классическими» автоматическими КПП. Конструкция проверена временем, включает в себя гидротрансформатор в роли сцепления (обеспечивает бесступенчатую регулировку крутящего момента), а также механическую планетарную коробку передач (планетарный редуктор).

Автоматы данного типа могут иметь 6, 7 или даже 8 ступеней или скоростей (например, распространенная 8-и ступенчатая коробка ZF). Такие КПП достаточно быстро и плавно переключают передачи, отличаются высокой надежностью и большим ресурсом, хорошо выдерживают большой крутящий момент и нагрузки.

К минусам данных АКПП можно отнести увеличенный расход топлива, снижение КПД по причине потерь в ГДТ, худшую динамику разгона по сравнению с вариатором или роботом с двойным сцеплением. При этом новейшие версии гидромеханических автоматов не сильно уступают другим типам АКПП.

Еще добавим, что большинство автоматических коробок (кроме старых гидромеханических автоматов) независимо от типа (вариатор, робот или «классическая» АКПП), имеют режим Типтроник. Данный режим полуавтоматический, имитирует ручное переключение передач самим водителем. Также коробка автомат может быть адаптивной (отдельно подстраивается под манеру езды конкретного водителя).

Что в итоге

Как видно, коробка передач предназначена для передачи крутящего момента, а также для его преобразования с учетом разных условий движения, нагрузки на мотор, скорости и т.д.

Основная задача и назначение КПП – позволить подобрать оптимальные обороты двигателя с учетом скорости, нагрузок и конкретных условий, чтобы двигатель работал в диапазоне оптимальных оборотов, не подвергался большим нагрузкам, а также не перерасходовал горючее.

Рекомендуем также прочитать статью о том, какую автоматическую коробку передач лучше выбрать. Из этой статьи вы узнаете о плюсах и минусах разных видов АКПП, а также на чем остановить свой выбор с учетом особенностей агрегатов разных типов.

Что касается видов КПП, сегодня можно выделить не только МКПП и классические автоматы, но также вариаторы и роботы. При этом роботизированная коробка с двойным сцеплением и электронным управлением считается наиболее перспективной и современной разработкой, однако на практике, особенно после выхода на рынок «классических» 8-ступенчатых АКПП ZF и Aisin, гидромеханический автомат продолжает оставаться серьезным конкурентом для других типов автоматических трансмиссий.

Механическая коробка передач автомобиля. Полный гид по МКПП

Больше интересных новостей на наших страницах в социальных сетях

В статье:

Преимущества и недостатки МКПП по сравнению с автоматической коробкой передач
Разновидности механических коробок передач
Устройство и функционирование двухвальной КПП
Особенности трехвальной МКПП
Особенности эксплуатации
О диагностике и ремонте

Коробка переключения передач — один из важнейших узлов автомобиля, позволяющий изменять вращающий момент, передаваемый от двигателя к колесам. Наличие КПП дает возможность изменять скорость движения транспортного средства в широких пределах при использовании относительно узкого диапазона оборотов двигателя. Низкие передачи снижают нагрузку на двигатель при начальном разгоне, движении в гору, перевозке груза. Высокие позволяют развить значительную скорость на средних оборотах мотора. Передача вращения на колеса напрямую, без коробки передач, заставила бы мотор работать в очень тяжелом режиме, который сделал бы его чем-то вроде расходника.

Несмотря на растущую популярность автоматических коробок передач, автомобили с механической КПП по-прежнему пользуются спросом.

Преимущества и недостатки МКПП по сравнению с автоматической коробкой передач

Механика обладает рядом преимуществ, благодаря которым владельцы машин с МКПП не спешат переходить на авто, комплектуемые коробками-автоматами.

Итак, что же можно отнести к преимуществам механики?

1. Конечно, немаловажным, а зачастую и решающим фактором, является цена автомобиля. Обычно механические коробки обходятся автопроизводителю дешевле, нежели автоматы, а потому одна и та же модель с механической трансмиссией стоит меньше, чем комплектация с АКПП.

2. Если говорить о потреблении топлива, то МКПП заметно экономичнее и позволяет расходовать меньше средств на горючее. В этом можно убедиться, сравнивая эксплуатационные характеристики какой-либо модели в разной комплектации. Вероятно, именно по этой причине большинство европейцев, которые, как известно, очень хорошо умеют считать деньги, предпочитают покупать машины с механической КПП.

3. Механические коробки конструктивно не так сложны, как автоматические, а потому проще и дешевле в ремонте. Впрочем, некоторые современные МКПП по сложности устройства и стоимости обслуживания вполне сопоставимы с коробками-автоматами.

4. Механика считается более надежной и долговечной, чем автомат. Вероятно, это объясняется тем, что эволюция механических коробок происходит относительно медленно, технологии и конструктивные решения в них обычно обкатаны и проверены временем. А в автоматах некоторые новые технические решения оказываются не слишком удачными и снижают надежность данного узла.

5. Если у вас сел аккумулятор, машину с МКПП можно завести с толкача, включив 2-ю или 3-ю передачу. Для машины с коробкой-автоматом в такой ситуации придется вызывать эвакуатор.

6. Механика без особых проблем выдерживает режим буксировки. А вот АКПП при этом может перегреться и выйти из строя, поэтому машины с автоматической трансмиссией можно буксировать только на скорости не выше 30 км/час и на ограниченное расстояние (до 30 км), после чего необходимо дать коробке остыть. Некоторые коробки-автоматы вообще исключают режим буксировки.

7. МКПП позволяет лучше справиться с некоторыми экстремальными дорожными ситуациями на льду, грязи и т. д.

Главные недостатки механики следующие.

1. Управление машиной с МКПП менее комфортно, нежели езда на автомате. Это, несомненно, главная причина, по которой люди выбирают автомобили с автоматической КПП.

2. Необходимость постоянно передвигать рычаг переключения передач может быть довольно утомительной, особенно в пробках или при большом количестве светофоров на пути следования.

3. Механическая коробка передач предполагает наличие сцепления, которое не отличается долговечностью и требует периодического ремонта. В отличие от прежних лет, в современных автомобилях замена сцепления — довольно трудоемкая процедура, зачастую требующая демонтажа коробки. Для коробок-автоматов сцепление вообще не требуется.

Разновидности механических коробок передач

Передачи в МКПП переключаются ступенчато, а потому механические коробки различают прежде всего по количеству ступеней (передач). Если говорить упрощенно, то каждой ступени соответствует своя пара шестерней, которая обеспечивает определенное передаточное отношение.

Распространенные прежде 4-ступенчатые КПП ныне почти не применяются, поскольку они неэффективны для скоростей более 120 км/час. Теперь стандартом является 5 ступеней, реже 6. Бывают коробки, в которых больше шести ступеней, но необходимость постоянно манипулировать рукояткой переключения передач в городском режиме старт-стоп мало кому понравится, поэтому в легковом автотранспорте такие варианты используют редко.

По конструктивным особенностям можно выделить два основных типа механических КПП — двухвальные, которые устанавливают на переднеприводных машинах и трехвальные, используемые в основном с задним приводом.

Устройство и функционирование двухвальной КПП

В классической МКПП имеется два вала, расположенных параллельно. Первичный, он же ведущий, получает вращение от мотора через механизм сцепления. Ведомый передает преобразованный вращающий момент далее через трансмиссию на ведущие колеса.

Шестерни, насаженные на оба вала, находятся в попарном зацеплении. При этом на вторичном валу шестеренки не зафиксированы и могут вращаться свободно, а на ведущем они жестко закреплены.

Муфты синхронизатора, установленные между шестеренками ведомого вала, вращаются вместе с валом, но могут по шлицам сдвигаться вдоль него. Задача синхронизатора — заблокировать свободное вращение одной конкретной шестерни и таким образом включить определенную передачу.

Нажатие на педаль сцепления прерывает связь первичного вала КПП с коленвалом двигателя. Теперь можно включать передачу. Двигая рычаг, водитель через приводной механизм воздействует на одну из вилок, а та сдвигает соответствующую муфту и прижимает синхронизатор к шестерне через блокирующее кольцо.

Зубчатые венцы синхронизатора и шестеренки входят в зацепление. Шестерня теперь заблокирована на вторичном валу и может передавать вращение на него от первичного вала с соответствующим передаточным отношением. Всё, нужная передача включена, осталось лишь отпустить педаль сцепления, и вращающий момент будет передаваться на колеса.

Приводной механизм переключения передач в двухвальной КПП обычно дистанционный. Для связи рычага переключателя с коробкой используются тяги или трос.

Во многих конструкциях вместо одного вторичного вала используют два укороченных, а шестеренки распределяют между ними. Это позволяет существенно уменьшить габариты коробки.

Особенности трехвальной МКПП

В трехвальной конструкции передача вращения от ведущего вала на ведомый происходит не напрямую, а через промежуточный вал. При этом ведомый вал располагается на одной оси с первичным, а промежуточный — параллельно.

Как и в двухвальной конструкции, шестеренки ведомого вала жестко не зафиксированы на нем. Но при этом они имеют постоянное зацепление с шестернями промежуточного вала. В остальном принцип работы подобен двухвальной МКПП.

Для включения заднего хода имеется промежуточная шестеренка, установленная на отдельном валу. Благодаря включению промежуточной шестерни вращение вторичного вала изменяется на противоположное.

Механизм переключения передач в трехвальной конструкции монтируется непосредственно внутри коробки. Он включает в себя рычаг и ползуны с вилками.

Особенности эксплуатации

Лучший способ избежать преждевременных поломок в коробке передач — правильно ее эксплуатировать.

Переключать передачи нужно с учетом предписаний автопроизводителя. Речь идет о минимальной и максимальной скорости, допустимой для той или иной передачи. Можно ориентироваться по спидометру, тахометру или звуку двигателя.
На малой скорости движения и низких оборотах двигателя не используйте передачи выше второй.
Правильная работа со сцеплением не только убережет его от ускоренного износа, но и позволит избежать повреждения деталей коробки передач. Нажимайте сцепление быстро, а отпускайте плавно, но не слишком медленно. Педаль выжимайте до конца, иначе во время включения той или иной передачи будете слышать доносящийся из КПП хруст. Этого не следует допускать. И ни в коем случае не бросайте резко педаль сцепления.
Двигаясь вперед даже на малой скорости, не допускайте чрезмерной спешки при переходе на заднюю передачу. Автомобиль должен полностью остановиться, и лишь после этого можно включать задний ход. Игнорирование этого простого правила через какое-то время выведет заднюю передачу из строя, и тогда вам светит ремонт коробки.
Избегайте переключения передач во время прохождения крутого поворота.
Избавьтесь от привычки держать руку на рычаге переключения передач. Даже такое, казалось бы, мизерное давление на приводной механизм способствует ускоренному изнашиванию вилки и муфт в коробке.
Старайтесь сдерживать себя, если вы предпочитаете резкую манеру вождения. «Шумахер» за рулем — худший враг любой коробки передач.
Контролируйте уровень и состояние смазки в коробке передач. Не забывайте вовремя менять трансмиссионное масло.

О диагностике и ремонте

Некоторые косвенные признаки подскажут владельцу авто, что с коробкой, возможно, что-то не так.

Некоторые неполадки могут быть вызваны не слишком серьезными причинами и относительно просто устраняются.

Шум или вибрации. Прежде всего проверьте крепление коробки — возможно, просто нужно подтянуть болты. Недостаток или плохое качество смазки также заставит коробку шуметь, поэтому проверьте уровень масла в КПП и при необходимости долейте или замените его с промывкой.

Подтеки масла. Они обычно устраняются заменой сальников и уплотнений. Реже встречается повреждение картера или неправильный монтаж коробки и сопряженных с ней узлов.

Переключение передач затруднено. Для начала проверьте приводной механизм переключения, который часто называют кулисой КПП. В нем могут быть повреждения или просто требуется регулировка и подтяжка креплений.

Иные симптомы могут указывать на неисправности, требующие ремонта коробки, особенно в случаях, когда проблема проявляется на одних и отсутствует на других передачах.

Затрудненное переключение передач, сопровождающееся скрежетом. Такое возможно при неполном выключении сцепления, поэтому для начала проверьте его работу. Если со сцеплением все в порядке, то, вероятно, проблема в изношенных синхронизаторах, которые требуют замены.

Самопроизвольный сброс включенной передачи. Виновников может быть несколько — вилка включения передачи, фиксатор, муфта синхронизатора или блокирующее кольцо. В любом случае без ремонта не обойтись.

Постоянный гул, визг или хруст. Причиной могут быть разбитые подшипники, стертые или сломанные зубья шестерен. Здесь также потребуется ремонт.

Энтузиасты, имеющие достаточный опыт, инструменты и условия для работы, могут попытаться отремонтировать коробку передач самостоятельно. Но большинство автомобилистов скорее предпочтет доверить это непростое дело специалистам автосервиса.

Во многих случаях может оказаться, что проще, дешевле и быстрее приобрести и установить так называемую контрактную коробку передач.

Если же вы решили ремонтировать свою коробку передач, загляните в интернет-магазин Китаец. Здесь вы сможете подобрать необходимые запчасти для МКПП или приобрести коробку в сборе.

• Коробка передач — Арт-Авто Автотехцентр

Главная » Автосервис » • Коробка передач

АКПП, что нужно знать?

Автоматическая коробка переключения передач(АКПП)- очень удобная функция в автомобиле, особенно для новичков. Особенность ее в том, что не нужно постоянно следить за оборотами двигателя, чтобы переключить скорости, а педаль сцепления и вовсе отсутствует. Кажется в коробке автомат нет ничего сложного, и она очень удобна в использовании. Самый главный плюс АКПП — легкость управления, и бережный режим эксплуатации двигателя и трансмиссии.
А самый важный минус в уменьшенном КПД и увеличенном расходе топлива по сравнению с механикой.

Если же ваш автомобиль с автоматической коробкой переключения передач, то вам нужно знать. В эксплуатации автомат очень прост, но нужно помнить ряд правил:
— задний ход, парковку можно использовать только когда произведена полная остановка автомобиля
— рекомендуется начинать движение и тормозить плавно. Любителям резких стартов и поворотов с визгом стоит помнить, что АКПП такое не любит, и в будущим приведет к рывкам при переключении передач
— не рекомендуется буксировать другие авто, это может привести к поломке
— не забывайте проверять уровень масла. И масло должно быть как можно качественнее, залив дешевое масло, вы можете заплатить выходом из строя АКПП
— если же вы застряли в грязи, то выходите из машины и толкайте ее, или ждите эвакуатор, ни в коем случаи не газуйте, АКПП перегреется и может выйти из строя
— в зимние время обязательно прогрейте автомат, запустите двигатель, и переключайте режимы скорости поочередно, этим вы запустите циркуляцию масла
— в пробках не используйте нейтралку, износятся синхронизаторы,
— функция «Р» конечно обязательна при парковке, но лучше совместно еще использовать «ручник».

Первые признаки неисправности:
— толчки при переключении передач
— невозможность переключить передачу, авто нужно немедленно переместить на эвакуатор, любые действия с коробкой могут привести к поломке привода, а хуже к трансмиссии. ЗАПОМНИТЕ- передвигаться на сломанной АКПП НЕЛЬЗЯ!!!

Обслуживание АКПП

Коробка передач — один из самых сложных агрегатов автомобиля.

Срок службы до замены трансмиссионных масел в современных легковых автомобилях составляет не менее 30 000 километров пробега. Встречаются рекомендации производителей менять масло через 90 000 или 300 000 километров пробега и даже вообще не менять в течение всего срока эксплуатации. Это обусловлено повышением качества современных смазочных материалов и совершенствованием конструкций трансмиссий. Однако нельзя утверждать, что свойства масла со временем не ухудшаются, поэтому смена масла пойдет только на пользу.

Обслуживание МКПП

Правильность функционирования механической коробки передач определяется качеством и характеристиками используемых смазочных материалов. Трансмиссионное масло отводит тепло, связывает продукты коррозии механических деталей коробки передач, поддерживает необходимое гидравлическое давление, смазывает и очищает внутренние элементы трансмиссии, препятствуя их стиранию.
В ходе эксплуатации автомобиля масло загрязняется продуктами горения, пылью, водой и другими веществами, что приводит к ухудшению качества смазки. Своевременная замена масла в МКПП дает возможность предотвратить износ узлов трансмиссии и увеличить срок службы системы.

Рекомендуемая периодичность замены трансмиссионного масла

Замена трансмиссионного масла может выполняться в рамках технического обслуживания. При использовании современных автомобилей масло в механических КПП подлежит замене через каждые 60-90 тыс. км пробега.
Рекомендуемая частота замены масла в МКПП указывается в руководстве по эксплуатации автомобиля. Некоторые факторы могут негативно влиять на состояние масла, что приводит к необходимости более частой его замены. К таким факторам относят эксплуатацию автомобиля в условиях перепадов температур, высокую интенсивность использования автомобиля, загрязненность и запыленность дорог.

Принцип работы сцепления

С механической коробкой передач, вы должны помнить о своевременной замене диска сцепления, если вы хотите, чтобы автомобиль работал «как часы. От этого зависит переключение передач скоростей и возможность плавного хода. Большая часть потенциала любого автомобиля, зависит именно от системы сцепления, установленной между двигателем и коробкой передач.

Когда возникает необходимость заменить муфту сцепления или диск сцепления, или другие узлы, наш АвтоТехЦентр «Арт-Авто» предлагает большой ассортимент из наличия и под заказ. На работы и запасные части распостраняется гарантия

Признаки необходимости проведения внепланового обслуживания МКПП:

• невозможно включить передачи или затрудненное переключение передач;
• шум в системе коробки передач;
• при увеличении оборотов двигателя автомобиль не набирает скорость;
• утечка жидкости из коробки передач в результате нарушения ее герметичности;
• неудовлетворительное состояние масла, сильные изменения его цвета;
• наличие в масле посторонних включений и примесей.

Нежелательно выполнять доливку масла в коробку передач, так как при этом все загрязнения остаются внутри агрегата. При наличии неполадок в работе коробки передач необходимо полностью слить отработанное масло и заменить его на новое.

В АвтоТехЦентре «Арт-Авто» вы с лёгкостью можете произвести качественное обслуживание КПП вашего автомобиля. Наши специалисты с радостью подберут трансмиссионное масло для вашего автомобиля. Обширный ассортимент трансмиссионных масел в наличии.

Цены на наши услуги сервиса:

Масло в АКПП заменить- от 800р.

Масло в МКПП заменить- 400р.

АКПП снять, установить- от 6000р.

МКПП снять, установить- от 3000р.

Диагностика АКПП считывание кодов неисправностей- 800р.

Уважаемые посетители, напоминаем Вам, что все автомобили имеют разную сложность конструкции отдельных узлов, в связи с этим более точную информацию по стоимости обслуживания вашего автомобиля уточняйте у наших мастеров- приёмщиков по телефону: 8-930-711-81-61 с 8:00 до 20:00. Спасибо за понимание.

Коробка передач в автомобиле

Для чего нужна эта странная ручка, торчащая между водительским и пассажирским сидением? Почему в одних моделях машин водитель использует ее на протяжении всей поездки, а других – небрежно касается, начиная движение и паркуясь?

Коробка передач – это один из самых сложнейших узлов современного автомобиля. Примитивная по конструкции, двухступенчатая коробка устанавливалась на Fort T в начале XX века, 9-ти ступенчатая – стоит на последних моделях BMW и Ferrari. Она обзавелась интеллектом и умеет сама выбирать оптимальный режим работы, а по надежности сравнима с космическим оборудованием NASA.

В представленном разделе, содержится максимально полная информация о принципах работы большинства видов коробок передач. Конструкция, взаимное расположение и работа деталей проиллюстрированы детальными схемами и анимационными видео. Разъясняются основные понятия, такие как ступени и передаточное число коробки.

Дальнейшая эволюция механических КП – роботизированные коробки передач и коробки – автоматы, типтроники и вариаторы. Принцип действия, их сильные и слабые стороны. Видеозаписи драйв-тестов, наглядно подтверждают авторитетные выводы экспертов.

Аналитические материалы, оказывающие неоценимую помощь при выборе комплектации первого автомобиля. Готовые примеры комплектаций для спортивной и городской езды.

Ежедневное обновление разделов, рассказывающих о разработках в сфере легкового автомобилестроения. Overdrive и безступенчатая коробка передач, экспериментальные и только что пошедшие в серию разработки.

Материалы, представленные в разделе будут полезны как и для опытных водителей, так и для тех кто делает первые шаги на пути к знакомству с устройством автомобиля.

Коробка передач

Виды, принцип работы и правила использования вариаторных коробок передач

08.8к.

Существует большое количество типов вариаторов, но лишь несколько получили широкое распространение в автомобилестроении. В статье подробно рассмотрено устройство бесступенчатой трансмиссии.

Коробка передач

Shift Lock Release, manu, hold, o/d off, power и другие кнопки

01.6к.

Shift Lock Release и другие кнопки, расположенные на автоматических коробках передач, предназначены для активации различных режимов работы коробки.

Коробка передач

Проверка масла в АКПП, признаки высокого и низкого уровня жидкости в коробке автомат

22.1к.

Вопреки распространенному мнению о том, что автоматические коробки не нужно обслуживать, масло в них надо не только менять, но и постоянно следить за его уровнем и состоянием. Если масла в АКПП будет много или слишком мало, это скажется на сроке службы коробки. Как правильно проверить уровень ATF жидкости в автоматической коробке передач.

Коробка передач

Установка короткоходной кулисы на ваз 2114 и на классику

01.6к.

Не многие из владельцев автомобилей, задумываются о каких-либо радикальных переделках своего железного коня. К подобным изменениям можно отнести установку короткоходной кулисы для переключения скоростей в коробке передач. Задача эта не из легких, и требует определенных навыков и огромного желания. Что приобретает водитель в итоге, можно узнать из данной публикации.

Коробка передач

Как работает роботизированная коробка передач dsg

0265

Чем по сути дела является коробка dsg? Это нечто среднее между механикой и автоматом, но вобрала она от них только лучшее. Давайте попробуем разобраться, на самом ли деле так хороша роботизированная коробка передач dsg, по какому принципу она осуществляет переключение, и существуют ли минусы в коробке данного типа.

Коробка передач

Правила управления автомобилями с АКПП

03.3к.

Есть ли правила и хитрости, когда речь заходит об управлении автоматической коробкой передач? Ведь на первый взгляд все просто — сел, переключил рычаг в нужное положение и поехал. Но как у любого другого сложного механизма, у АКПП тоже есть свои тонкости и нюансы, зная о которых и соблюдая их, водитель может значительно продлить срок эксплуатации автоматической КПП.

Коробка передач

Принцип работы синхронизатора кпп

01.6к.

Какую роль в коробке передач играет синхронизатор и насколько важна его правильная работа. В данной статье рассмотрено устройство синхронизатора а так же расписан принцип его работы на примере коробки ваз 2109, хотя его устройство мало чем отличается от других. Чем отличается принцип переключения скоростей на коробках, которые не имеют в своем составе

Коробка передач

5 ступенчатая коробка передач easytronic

01.1к.

Что из себя представляет коробка передач, называемая Easytronic. Это по сути дела обыкновенная механика, но вот передачи здесь переключает не водитель, а автоматика. Какие плюсы и минусы имеются у данного вида коробок, на что жалуются водители автомобилей с коробкой easytronic, а так же несколько рекомендаций по правильному пользованию роботом от Opel читайте в этой публикации.

Коробка передач

Замена трансмиссионного масла в коробке автомат и механике

2590

Каждый владелец автомобиля с автоматической коробкой передач, хоть раз в жизни задавался вопросом — а надо ли менять масло? Миф о том, что масло в автоматические коробки заливается раз и навсегда, довольно популярен. В статье мы попытаемся развеять этот миф, и расскажем о доступных способах замены трансмиссионного масла как в автоматических, так и

Коробка передач

Что из себя представляют адаптивные коробки передач

04.1к.

Возможно вам доводилось слышать выражение «адаптивная коробка передач». Первое что приходит в голову — это как-то должно быть связано с адаптацией, и по сути так оно и есть. Адаптивная коробка передач запоминает манеру езды владельца и подстраивается под него. Как работает адаптивная коробка и что это такое читайте в статье.

Коробка передач

Гидромеханическая трансмиссия – все ради комфорта

03.8к.

Гидромеханическая автоматическая коробка передач очередной шаг в эволюции трансмиссий автомобиля. Из статьи вы узнаете, как устроена, по какому принципу работает, какие плюсы и минусы имеет данная кпп, а так же что такое планетарный механизм. Видеоролик наглядно показывает как работает гидротрансформатор.

Коробка передач

Устройство и неисправности механической КПП. Как она работает

05.5к.

Мы уже затрагивали тему механической коробки передач, рассматривали ее устройство в общих чертах. В данной статье более подробно изложено ее устройство и принцип работы, а так же некоторые неисправности и причины их возникновения.

Коробка передач

Какие бывают коробки, о четырех, пяти и шестиступенчатых

01.2к.

Мы уже много говорили о различных видах коробок передач. Сегодня речь пойдет о четырех, пяти и шестиступенчатых коробках, о том как они работают и чем отличаются. Какая из коробок отлично показывает себя в условиях городской эксплуатации, а какая для этого совершенно не подходит.

Коробка передач

Что такое типтроник, техническое устройство и правила пользования

31.1к.

Типтроник — это автоматическая коробки передач, в которой производитель реализовал возможность ручного режима управления. Водитель может самостоятельно менять передачи когда это необходимо. Как устроена коробка tiptronic, кто ее создал, какими плюсами и минусами обладает, чем отличается от автомата, какие еще названия может носить АКПП с режимами ручного управления.

Коробка передач

Как работает роботизированная коробка передач

0186

Как у любой другой, у роботизированной коробки передач есть свои плюсы и минусы. Немного о гидравлических и электрических приводах роботов. Возможно прочитав статью вы решите для себя что вам подходит больше (если конечно стоите перед выбором).

Коробка передач

Коробка полуавтомат, плюсы и минусы

04.3к.

Коробка полуавтомат плавно разгоняет автомобиль, использует весь ресурс двигателя, да ещё и экономично расходует топливо. Казалось бы и мечтать больше не о чем. Но в каждой бочке меда есть ложка дегтя, и полуавтоматическая коробка не лишена недостатков, как любая другая.

Коробка передач

Где применяется коробка секвентального типа

01. 8к.

В основе секвентальной коробки передач лежит обыкновенная ручная коробка. Она адаптирована под быстрое переключение, без снижения скорости. Актуальная на спортивных автомобилях и мотоциклах. Основные особенности и достоинства данного типа коробок.

Коробка передач

Старая добрая механика

0542

Механическая коробка передач является прародительницей всех остальных. Ручное переключение передач было и остается сложным для тех, кто только начинает обучаться езде на автомобиле. Устройство ручного типа переключения передач, правила эксплуатации и полезные советы можно узнать из данного материала.

Автомобильные коробки передач: как работают механические и автоматические коробки передач

(Изображение предоставлено: Getty Images)

Коробка передач является одним из строительных блоков современного автомобиля. Неудивительно, что это также одна из самых сложных частей оборудования внутри любого автомобиля.

Двигатель автомобиля соединяется с его коленчатым валом, который вращается тысячи раз в минуту, согласно книге «Трибологические процессы в системах клапанного механизма с облегченными клапанами» (открывается в новой вкладке). Это слишком быстро для колес, поэтому шестерни преобразуют мощность в скорости, с которыми колеса могут справиться. В шестернях используются блокирующиеся зубья, соединяющие маленькие быстро движущиеся шестерни с более крупными шестернями с большим количеством зубьев, и эта большая шестерня вращается с меньшей скоростью.

Нижние передачи имеют более крупные зубья и позволяют двигателю развивать высокое усилие без быстрого движения автомобиля, что идеально, если вы едете медленно или в гору, согласно журналу Transportation Research Part A: General (opens in new tab ).

Более высокие передачи обеспечивают большую скорость, а не крутящий момент, что отлично подходит для плавного движения по автостраде.

Низкие передачи обеспечивают большую мощность, а более высокие передачи обеспечивают большую скорость, но чтобы достичь этих высоких скоростей, вам нужно переключаться между передачами вверх. Большинство автомобилей имеют как минимум пять передач, что дает водителям более точный контроль над мощностью и скоростью.

Механические коробки передач

Механические коробки передач сложны — вот как работает коробка передач в большинстве автомобилей.

История шестерен

Коробки передач существуют уже давно. Согласно материалам конференции AIP , первую современную механическую коробку передач продемонстрировали французские изобретатели Луи-Рене Панар и Эмиль Лавассор в 1894 году, а Луи Рено усовершенствовал конструкцию в 1898 году. В 1928 году Cadillac представила синхронизированную систему. для более плавного переключения передач.

Связанный: Формула 1: технологии, формат и факты о Формуле-1

Шестерни для других целей даже старше, чем автомобили, и остатки древних шестерен были обнаружены в Китае 4-го века. Старейшие в мире рабочие часы используют шестеренки для определения времени в Солсберийском соборе с 1386 года. (Изображение предоставлено Getty Images)

Большинство автомобилей по-прежнему используют либо механическую, либо автоматическую коробку передач, но некоторые новые автомобили оснащены современными системами вариатора или двойного сцепления, по данным Driving. ca .

CVT означает «бесступенчатая трансмиссия». Это разновидность автоматической коробки передач, но она отличается от обычного оборудования одним ключевым моментом. Согласно данным Международного журнала научных и инженерных исследований, вместо обычных передач, при которых водитель может чувствовать переходы, коробки передач CVT имеют конусообразную конструкцию и систему шкивов для создания плавного перехода вверх и вниз в диапазоне мощности автомобиля. в новой вкладке). Это эффективная система, которая часто используется в гибридных автомобилях.

Системы двойного сцепления часто встречаются в полуавтоматических автомобилях, позволяя автомобилю предварительно выбирать передачи, а это означает, что водитель может переключать передачи невероятно быстро. Эта система часто присутствует на высокопроизводительных автомобилях и автомобилях с лепестками переключения передач на рулевом колесе.

Механические коробки передач также не застрахованы от инноваций. Volkswagen выпустил новую механическую коробку передач под названием MQ281, которая повышает эффективность и снижает выбросы , согласно веб-сайту Volkswagen .

Автоматические коробки передач

Автоматические коробки передач появились в продаже в 1940-х годах, согласно Международному журналу автомобильного дизайна , и сейчас они часто более популярны, чем механические коробки передач. По данным Readers’ Digest (открывается в новой вкладке), на самом деле подавляющее большинство водителей в США используют транспортное средство с механической коробкой передач.

Связанный: Центральный замок: как работает электрическое запирание дверей автомобиля

В автоматических коробках передач отпадает необходимость в педали сцепления, которая отключает двигатель от трансмиссии для переключения передач. Вместо этого они используют систему гидротрансформатора, полагаясь на трансмиссионное масло для передачи энергии от входного вала к шестерням. Компьютеры в автомобиле точно определяют, когда нужно переключать передачи.

Это обеспечивает плавное переключение передач и более легкое вождение, а автоматические коробки передач часто более эффективны, чем их аналоги с механической коробкой передач.

Дополнительные ресурсы

Наглядную демонстрацию механической коробки передач можно посмотреть в этом видео от Lesics (откроется в новой вкладке). Чтобы узнать больше о будущем автомобильных передач, прочитайте эту статью на веб-сайте Volkswagen (откроется в новой вкладке).

Библиография

«Принципы работы клапанного механизма (откроется в новой вкладке)». Трибологические процессы в системах клапанного механизма с облегченными клапанами. Новые исследования и моделирование (2016).
«Оптимальное вождение для экономии топлива на одном автомобиле (откроется в новой вкладке)». Транспортные исследования Часть A: Общие.
«Расчет передаточного числа и сравнение между спортивным внедорожником (внедорожником) и гоночным приложением (откроется в новой вкладке)». Материалы конференции AIP (2018 г.).
«Автоматизация вождения: изучение философии дизайна у авиации (откроется в новой вкладке)». Международный журнал дизайна транспортных средств (2007 г. ).
«Вариатор конического типа с высокоскоростными вариантами (открывается в новой вкладке)». Международный журнал научных и инженерных исследований (2015 г.).

Майк — независимый журналист и консультант по технологиям, увлекающийся играми, футуристическими технологиями и автоспортом. Ранее Майк работал писателем в журнале PC Pro и публиковал статьи о технологиях для многих других СМИ, включая TechRadar, Wired, PC Advisor, Stuff, The Inquirer и Red Bull Gaming.

Автомобильные коробки передач: как работают механические и автоматические коробки передач

(Изображение предоставлено: Getty Images)

Двигатель автомобиля соединяется с его коленчатым валом, который вращается тысячи раз в минуту, согласно книге «Трибологические процессы в системах клапанного механизма с легкими клапанами» (открывается в новой вкладке). Это слишком быстро для колес, поэтому шестерни преобразуют мощность в скорости, с которыми колеса могут справиться. В шестернях используются блокирующиеся зубья, соединяющие маленькие быстро движущиеся шестерни с более крупными шестернями с большим количеством зубьев, и эта большая шестерня вращается с меньшей скоростью.

Нижние передачи имеют более крупные зубья и позволяют двигателю развивать высокие уровни мощности без быстрого движения автомобиля, что идеально, если вы едете медленно или в гору, согласно журналу Transportation Research Part A: General (opens in new tab ).
