Конструкция колеса автомобиля: Строение колеса и устройство автомобильной шины для начинающих

Содержание

Устройство колеса автомобиля | Rock Auto Club



Устройство автомобильного колеса

Автомобильное колесо является одним из важнейших и сложных устройств машины. Оно представляет собой диск или обод со спицами, которые вращаются на оси.

Первое колесо в виде деревянного диска с осью было изобретено на Древнем Востоке за четыре тысячи лет до нашей эры, а колесо со спицами и гнутым ободом появилось за две тысячи лет до нашей эры. Любопытно, что во всем многообразии природы нет устройства, которое можно было бы назвать колесом.

Колесо — это великое изобретение человечества. Конечно, современные автомобильные колеса имеют обод, диск или спицы, выполненные не из дерева, а из металла или пластмасс. Но принцип действия колеса со временем не изменился: диск или спицы с ободом вращаются на оси.

1 — шина; 2 — обод; 3 — ступица

Колесо автомобиля состоит из пневматической шины, обода, соединительного элемента (диска), ступицы и пневматических шин. В зависимости от конструкции обода и соединительного элемента колеса могут быть разборными и неразборными, дисковыми и бездисковыми.

Ступица колеса обеспечивает его свободную установку на оси автомобиля.

Рисунок протектора образуется определенным расположением его элементов относительно друг друга и направления вращения шины. На любом типе шины может быть использован ненаправленный, направленный или асимметричный рисунок протектора, что оказывает существенное влияние на ее эксплуатационные характеристики. 1 — ненаправленная шина устанавливается на автомобиль произвольно; 2 — направленная шина устанавливается на автомобиль по направлению стрелки на ее боковине; 3 — асимметричная шина устанавливается на автомобиль в соответствии с надписью на ее боковине: «Outside» — наружняя сторона; «Inside» — внутренняя сторона.

Ненаправленный наиболее универсальный рисунок, поэтому часть шин выпускается именно с ним. Он допускает пропроизвольную установку колеса и любое направление вращения шины, но уступает другим рисункам по способности интенсивно отводить воду из пятна контакта с дорогой. Направленный рисунок отличается тем, что его элементы расходятся «елочкой», и это требует определенного направления вращения колеса. Такое построение элементов позволяет более эффективно, чем при ненаправленном рисунке, отводить из пятна контакта воду, жидкую грязь и понизить уровень шума, создаваемого шиной при движении. На боковинах шин с этим рисункам обязательно указано направление вращения.

Асимметричный рисунок - один из способов реализовать разные свойства в одной шине, например наружную сторону протектора выполняют с рисунком, обеспечивающим наилучшее сцепление с сухой дорогой, а внутреннюю – с мокрой. Он характерен различным расположением канавок и шашек с одной и другой стороны от середины протектора. Шины с асимметричным рисунком чаще всего бывают ненаправленными, а изредка – направленными; в этом случае требуются разные шины для левых и правых колес автомобиля. На боковинах шин с асимметричным рисунком обязательно указано, какая сторона должна быть направлена внутрь, а какая наружу. Если комплект шин с асимметричным ненаправленным рисунком, то запасное колесо подходит на любую сторону автомобиля.

Типы автомобильных шин

Для обеспечения наилучшей управляемости, устойчивости и проходимости необходимо, чтобы шины соответствовали автомобилю и условиям его эксплуатации. Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части. В зависимости от ориентации нитей корда в каркасе различают шины: радиальные диагональные.

В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных - под углом к радиусу колеса, причем нити соседних слоев перекрещиваются.

Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.

Маркировка шин автомобильного колеса

Устройство шин и колес легковых автомобилей

Категория:

   Автомобильные шины

Публикация:

   Устройство шин и колес легковых автомобилей

Читать далее:



Устройство шин и колес легковых автомобилей

К современным шинам, работающим на высоких скоростях движения, предъявляют ряд требований по обеспечению надежной и безопасной работы автомобиля, его высокой комфортабельности и экономичности.

Шины должны длительное время надежно работать в различных условиях эксплуатации, обеспечивать высокие сцепные качества с опорной поверхностью, а также хорошую устойчивость и управляемость автомобиля. Комфортабельность езды обусловливается оптимальными жестко-стными параметрами и амортизационной способностью шин, а также бесшумностью при качении. Экономичность шин определяется сопротивлением качению, долговечностью, грузоподъемностью, массой и стоимостью изготовления.

Степень совершенства конструкции шины оценивают довольно большим числом ее параметров и характеристик.

ГОСТ 17697—72 определяет упругие свойства шины— коэффициенты нормальной, боковой, крутильной и угловой жесткости, коэффициенты тангенциальной эластичности и сопротивления боковому уводу. К статическим характеристикам шины относят ряд параметров, характеризующих ее геометрические и весовые данные.

Рекламные предложения на основе ваших интересов:

Важнейшие характеристики шин-—показатели коэффициентов сцепления и сопротивления качению.

0,60.

1. Шины с диагональным расположением нитей корда в каркасе

Современная шина представляет собой резинокорд-ную оболочку довольно сложной конструкции. Камерная шина легковых автомобилей состоит из покрышки и камеры. Бескамерная шина состоит из одной покрышки. Укоренилось понятие шины, тождественное с понятием покрышка, поэтому при описании рабочих процессов и конструктивных особенностей, связанных с автомобильным колесом, как правило, применяют термин «шина».

Покрышка имеет следующие основные части: каркас, подушечный слой, протектор, боковины и борта.

Рис. 1. Обозначение размеров шины

Рис. 2. Покрышка с диагональным расположением нитей корда в каркасе: 1 — протектор; 2 — слой каркаса; 3 — слои брекера; а — угол наклона нитей корда

Каркас — основная часть покрышки, составляющая е силовую основу. Он воспринимает усилия от давления воздуха при накачивании и передает нагрузки, действующие на ШИНУ с0 СТ0Р0НЫ дороги, на колесо.

Каркас состоит из нескольких, наложенных друг на друга, слоев прорезиненного корда и резиновых прослоек. Материалами кордных нитей служат хлопок, вискоза, капрон, нейлон, стальная проволока, стекловолокно и др.

В покрышках с диагональным расположением нитей корда в каркасе (называемых также просто диагональными или обычными шинами) нити корда в слоях каркаса (рис. 2) идут от борта к борту по диагонали, т. е. находятся в плоскости, которая составляет определенный угол а с поперечной (меридиональной) плоскостью, проходящей через ось вращения колеса.

Нити смежных слоев каркаса диагональной покрышки перекрещиваются друг с другом, образуя ромбическую сетку. Изменение формы профиля шины при накачивании ее воздухом происходит в основном при небольшом давлении воздуха (~0,5 кгс/см2). Дальнейшее повышение давления незначительно сказывается на изменении конфигурации профиля. Это объясняется тем, что вначале нагрузка от внутреннего давления воздуха воспринимается резиной каркаса, что влечет за собой существенные деформации.

В получившейся под действием внутреннего давления воздуха равновесной конфигурации каркаса вся нагрузка воспринимается нитями корда.

Форма профиля накачанной шины зависит от длины нити корда в покрышке от борта к борту, от угла между нитями корда и ширины обода.

Брекер покрышки представляет собой резиновые или резино-кордные слои, расположенные между каркасом и протектором. Брекер нужен для усиления каркаса и улучшения связи между каркасом и протектором. Он смягчает воздействие ударных нагрузок на каркас покрышки и более равномерно распределяет по его поверхности действующие со стороны дороги усилия.

Протектором называют толстый слой резины, расположенный с внешней стороны по беговой части покрышки. Назначение протектора состоит в том, чтобы обеспечивать покрышке износостойкость, хорошее сцепление с дорогой, ослаблять воздействие ударных нагрузок на каркас, снижать колебания, предохранять каркас и камеру от механических повреждений. Протектор имеет рельефный рисунок, глубина и форма которого обусловливаются многими конструктивными и эксплуатационными факторами.

От рисунка протектора зависит сцепление шины с дорогой, сопротивление истиранию и сопротивление качению, отвод влаги из плоскости контакта и отвод тепла от каркаса, бесшумность при движении автомобиля, давление на каркас и дорогу.

Боковинами называют резиновый слой, покрывающий боковые стенки каркаса и предохраняющий его от влаги и механических повреждений. На боковинах наносят размер покрышки, ее номер, дату изготовления и другие обозначения. Бортами называют жесткие части покрышки, служащие для крепления ее на ободе колеса.

Диагональные камерные шины самые распространенные. Их конструкция хорошо отработана, они достаточно надежные и обеспечивают высокие эксплуатационные свойства автомобиля.

Основной недостаток камерной шины — она не обеспечивает безопасной езды, особенно на высоких скоростях, при проколах и повреждениях, когда резко снижается давление воздуха. Быстрое и внезапное падение давление воздуха в шине приводит к резкому ухудшению характеристик ее работы, в том числе уменьшению радиуса качения и сопротивления боковому уводу, в результате чего автомобиль изменяет направление движения.

Рис. 3. Бескамерная шина: 1 — борт; 2 — протектор; 3 — брекер; 4 — каркас; 5 — герметизирующий слой; 6 — вентиль; 7 — обод

Бескамерная шина в отличие от обычной покрышки имеет на внутренней поверхности герметизирующий слдй (рис. 3), уплотнительные бортовые ленты, несколько меньший посадочный диаметр, специальную форму и конструкцию борта, обеспечивающие более плотную посадку шины на обод колеса. Бескамерные шины монтируют на специальные герметические колеса. Вентиль крепится герметично непосредственно в ободе колеса. Бескамерная шина более безопасна при повреждениях, что особенно важно при высоких скоростях движения. В результате повреждения давление воздуха в камерной шине резко падает и возникает опасная ситуация. В бескамерной шине при проколе воздух может выходить только через небольшое образовавшееся отверстие, которое стягивается герметизирующим слоем, вследствие чего происходит постепенное и медленное снижение давления воздуха.

Бескамерные шины меньше греются при эксплуатации.

Однако из-за увеличенного натяга бортов на полках обода более сложен демонтаж шин и поэтому рекомендуется применять специальное оборудование. Для надежного монтажа шин на обод необходима определенная скорость накачки, что затрудняет использование ручного насоса.

К колесам бескамерных шин предъявляются более высокие требования, чем к камерным. Колеса бескамерных шин должны иметь лучшую герметичность и большую жесткость, а закраины — лучше противостоять воздействию внешних сил.

2. Шины с радиальным расположением нитей корда в каркасе (шины Р)

Основное отличие покрышек с радиальным расположением нитей корда в каркасе (радиальные шины, называемые водителями также «мягкими») от диагональных состоит в конструкции слоев каркаса (рис. 4). Нити корда в слоях каркаса в радиальных покрышках идут от борта к борту по радиусу профиля, т. е. располагаются в поперечной (меридиональной) плоскости, проходящей через ось вращения. Поэтому кордные нити соседних слоев не перекрещиваются, как в диагональных покрышках, а число слоев в каркасе может быть четным и и нечетным.

Такое расположение нитей улучшает условия их работы. Число каркасных слоев в радиальных покрышках значительно меньше, чем в диагональных, кроме того, радиальные покрышки имеют очень жесткий брекерный пояс, состоящий из нескольких слоев, нити в которых расположены под углом 70—85° к поперечной (меридиональной) плоскости сечения.

Брекерный пояс ограничивает возможность каркаса увеличивать свой наружный диаметр при накачивании шины воздухом и тем самым воспринимает на себя нагрузку. В зависимости от диаметра и ширины брекерного пояса изменяется конфигурация профиля шины и отношение между величиной нагрузки, воспринимаемой поясом и каркасом.

Такое сочетание конструкции каркаса и брекера, когда радиально расположенные нити корда в каркасе являются как бы

диагоналями ромбов, образованных нитями корда бре-кера, делает коронную часть шины (в зоне беговой поверхности) как бы нерастяжимой гибкой лентой. Это означает, что при качении она ведет себя подобно тракторной гусенице. При этом смещение элементов протектора относительно опорной поверхности существенно Меньше, чем у шин диагональной конструкции. Особенно это сказывается на выходе элементов протектора из зоны контакта при передаче колесом тяговой, тррмозной и боковой сил. Следовательно, трение в контакте радиальных шин меньше, а износостойкость выше.

Боковины радиальных шин имеют более толстый слой качественной резины, который необходим для улучшения связи радиально расположенных нитей каркаса в окружном направлении и предохранения их от механических повреждений. Бортовая часть радиальных покрышек работает в более тяжелых условиях, чем у обычных шин, поэтому бортовые кольца делают более прочными, а борта более жесткими.

Рис. 4. Покрышка с радиаль 1 — протектор; 2 — слои каркаса; 3 — слои брекера

3. Камеры и вентили

Камера представляет собой кольцевую трубу, изготовленную из высокоэластичной резины с низкой газопроницаемостью и снабженную вентилем. Поскольку резина камеры не является абсолютно непроницаемой, то воздух , находящийся под давлением, постепенно проникает (диффундирует) через ее стенки наружу, в результате чего давление воздуха понижается.

Размеры камеры несколько меньше внутренней полости покрышки, поэтому растягивание камеры при накачивании ее воздухом препятствует образованию складок.

Вентиль камер представляет собой воздушный клапан, служащий для пропуска воздуха внутрь камеры при накачивании и предотвращения выхода его наружу.

Для камер легковых шин применяют в основном ре-зинометаллические вентили (рис. 5). Вентиль состоит из резинового основания и металлического корпуса. Резиновым основанием вентиль привулканизируется к камере. В корпус вентиля ввертывается золотник Сп В5-33 или Сп В5-20. Герметичность вентиля определяется плотностью прилегания резиновой конусной манжеты золотника к соответствующей конусной поверхности в золотниковой камере корпуса.

Рис. 5. Вентиль ЛК с обрезиненным корпусом для камер легковых шин: а — вентиль в сборе; б — золотник Сп В5-20; в — золотник Сп B5-33; 1 — резиновое основание; 2 — корпус вентиля; 3 — золотник; 4 — колпачок-ключик; 5 —резиновая манжета; 6 — чашечка

Для предохранения золотника от попадания влаги и грязи на вентиль навертывают колпачок-ключик (Сп В8), служащий также для ввертывания и вывертывания золотника из вентиля.

Для подачи воздуха в камеру необходимо нажать на верхний конец стержня золотника, что обеспечивается устройством в головке шланга насоса. Сжатый воздух, поступающий из насоса, отжимает вниз чашечку и поступает в камеру.

4. Колеса

Колеса легковых автомобилей однотипны по конструкции и представляют собой неразъемное соединение обода с диском. В средней части обода имеется кольцевое углубление, повышающее жесткость обода и облегчающее монтаж и демонтаж шин. Колеса предназначены для эксплуатации на дорогах с усовершенствованным покрытием и при высоких скоростях движения, поэтому биение колес ограничивается 1,2 мм, а биение ширины профиля ±1,5 мм. При монтаже шин их борта устанавливают на конические полки обода. Для камерных и бескамерных шин наклон конических посадочных полок обода составляет 5°±Г. Величина натяга бортов камерных шин на конических полках обода составляет 0,75— I 0 мм на диаметр, а величина натяга бортов бескамерных шин 1,2— 1,5мм.

Рис. 6. Колесо легкового автомобиля (а) и профиль полки обода (б) для бескамерной шины: 1 — обод; 2 — диск; 3 — ребра жесткости; 4 — выступ для крепления декоративного колпака; 5 — выступ-хамп

Для повышения надежности закрепления борта бескамерной шины на конической полке обода делают специальный кольцевой выступ-хамп (рис. 6), который способствует удержанию борта шины от срыва с полки обода при воздействии на колесо больших боковых сил.

Крепежные отверстия дисков колес легковых автомобилей имеют конические фаски (60°). Они нужны для центровки и предотвращения самоотвертывания крепежных гаек.

Колеса обозначают основными размерами (в миллиметрах или дюймах) обода — шириной между закраинами внутри обода и диаметром посадочных полок (ГОСТ 10408-74). После первого размера ставится буква латинского или русского алфавита, характеризующая комплекс размеров бортовой закраины обода. Например, колеса автомобилей ВАЗ-2101 имеют обозначение 114-330.

Если колесо обозначено одной группой цифр, то они определяют первый размер, т. е. его ширину по посадочным полкам.

5. Маркировка и обозначение шин

Размеры шин принято обозначать двумя числами, первое из которых указывает ширину профиля В, а второе — посадочный диаметр d шины. В соответствии с ГОСТ 20993-75 диагональные низкопрофильные шины имеют дюймовое обозначение, диагональные и радиальные сверхнизкопрофильные шины имеют смешанное обозначение — в дюймах и миллиметрах. На боковинах покрышки наносится сокращенное обозначение завода-изготовителя (Вл. — Волжский,’ В — Воронежский, Е — Ереванский, Л — Ленинградский, М — Московский, Я — Ярославский и др.), дата выпуска шины (месяц и год выпуска), а также серийный номер.

Шины с радиальным расположением нитей корда в каркасе обозначаются буквой R, например 165R13. На шинах могут быть и другие дополнительные маркировки или обозначения, например: «бескамерная»; для шин, предназначенных для ошиповки, буква Ш; балансировочная метка (светлый кружок), обозначающая самую легкую часть покрышки.

В зависимости от скорости движения автомобиля шины подразделяются на скоростные категории с соответствующей маркировкой.

Заводы-изготовители гарантируют пробег шин в пределах норм, указанных в ГОСТе или технических условиях, на шины легковых автомобилей в течение 5 лет с момента их изготовления до восстановительного ремонта, включая в этот срок и время складского хранения. По ГОСТ 4754-74 для диагональных шин гарантийный пробег составляет 33 тыс. км, для шин размером 6,15—13— 27 тыс. км, для шин размером 5,20—13—24 тыс. км.

Для радиальных шин гарантийный пробег равен 40 тыс. км, а для шин с зимним рисунком протектора нормы гарантийного пробега снижаются на 10%.

Указанные гарантии завод обеспечивает при условии, что эксплуатация и хранение шин соответствуют «Правилам эксплуатации автомобильных шин», утвержденным Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.

Рекламные предложения:


Читать далее: Эксплуатация шин

Категория: - Автомобильные шины

Главная → Справочник → Статьи → Форум


Устройство автомобильного колеса: что за незамысловатая деталь?

На повестке дня устройство автомобильного колеса.

Казалось бы, что особенного в колесе? Изобретение из далёкой древности, которое с успехом используется человечеством на протяжении почти всей его истории.

Но если мы говорим о колесе современного авто, а не о каменном круге возрастом в несколько тысячелетий, то сказать о нём есть что. Несмотря на кажущуюся простоту, оно является настоящим инженерным шедевром, а его роль в жизни машины сложно переоценить.

Устройство автомобильного колеса. Не такое простое, как кажется

Формально эта деталь является частью ходовой, и в первую очередь на него возложена задача связать сложный организм машины с дорогой.

По сути, оно является конечной точкой процесса, зарождающегося в двигателе – процесса преобразования энергии топлива во вращение.

В дополнение к этому, наш сегодняшний герой отыгрывает не последнюю роль в безопасности автомобиля, надёжно сцепляясь с покрытием дороги, обеспечивая управляемость машины и её устойчивость.

Одним словом, груз ответственности на нём лежит довольно серьёзный.

Каким образом колесо надёжно выполняет все эти функции? Для этого инженеры придумали особую конструкцию автомобильного колеса, которая состоит из таких частей:

  • диск;
  • обод;
  • шина (покрышка).

Первый элемент из этой тройки служит для соединения колеса с осью. На современных автомобилях делается это при помощи болтовых соединений, причём их количество для гражданских легковых машин может варьироваться от 4 до 6.

Обод в свою очередь выполняет роль посредника между диском и шиной, которая является крайне важным элементом для колеса и связующим звеном между всем автомобилем и дорогой.

Конечно же, с развитием автомобильной промышленности все эти части совершенствовались и преобразовывались, поэтому нам предстоит познакомиться с их разновидностями, устройством и, как следствие, существующими видами колёс.

Колёсный диск: труд инженеров и дизайнеров

Обод и диск – они, по сути, представляют собой единое целое, поэтому разделение между этими элементами весьма условное. Зачастую, когда говорят о диске, имеют в виду обе эти детали вместе – мы поступим так же. Различают такие разновидности дисков:

  • стальные (обод и диск соединены сваркой). Это классика – дёшево и сердито, из-за чего они получили большое распространение. Недостатки – вес и невозможность придания оригинального дизайна;
  • легкосплавные (полностью монолитные). Бывают литые диски и кованые. Первые, хотя и позволяют играть с дизайном, но достаточно хрупкие. Вторые — гораздо более крепкие и вообще практически лишены каких-либо недостатков за исключением одного — цены, из-за сложности изготовления. В целом же легкосплавные изделия во многом превосходят своих стальных собратьев – помимо веса и эстетики они ещё и эффективнее охлаждают тормоза, а также не требуют столь кропотливой балансировки.

Шина: под грузом ответственности и автомобиля

Идём дальше – шины. В наши дни покрышки это не просто куски резины, как было на заре автомобилестроения – это поистине высокотехнологичная деталь.

Современные легковушки, как правило, комплектуются бескамерными шинами, варианты с камерами уже давно стали архаизмом и используются иногда на грузовой или специальной технике.

Нас, конечно же, интересует то, что чаще всего встречается на гражданском транспорте.

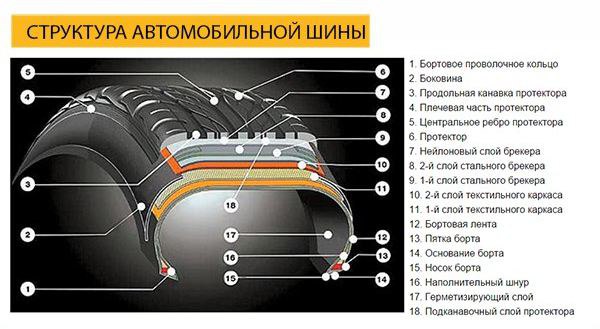

Бескамерная шина состоит из таких частей:

  • каркас;
  • брекер;
  • боковина;
  • борт;
  • протектор.

Основа шины – каркас, который также часто называют кордом. Он представляет собой множество синтетических, стекловолоконных или стальных нитей, которые проложены от одного края покрышки к другому.



  1. ребро;
  2. блок протектора;
  3. канавка;
  4. плечо протектора;
  5. нейлоновый бандаж;
  6. стальной брекер;
  7. радиальный каркас;
  8. кольцо;
  9. борт.

Такая конфигурация корда на сегодняшний день считается наиболее оптимальной. Брекер, по своей сути, тоже состоит из прочных нитей, но расположен исключительно между каркасом и протектором и защищает последний от отслоения и излишних нагрузок.

Наверное, самая знакомая часть шины, которая всегда на виду – протектор. Он представляет собой толстый слой специальной резины, которая имеет специфический рисунок на поверхности.

Форма этого рисунка может быть разной в зависимости от назначения покрышки (летняя, зимняя, всесезонная и так далее).

Протектор с обоих боков переходит в боковины. В современных автомобилях они невысокие (иногда вообще тонюсенькие, если это низкопрофильная резина). И последний элемент – борт. Он отвечает за надёжное крепление к ободу и герметичность всей бескамерной шины, для чего армируется специальным нерастяжимым кольцом.

Когда выбираем колесо…

И в завершение темы, устройство автомобильного колеса, несколько слов о маркировке шин и дисков. Вы наверняка замечали, что на боковинах покрышек нанесено множество разных символов – все они нужны для того, чтобы правильно подобрать резину для автомобиля.

Основными параметрами являются ширина и высота профиля, разновидность шины и посадочный диаметр. Для диска важными значениями считаются его диаметр, ширина обода, а также расстояние между поперечной осью и плоскостью крепления к ступице – так называемый вылет.



Расшифровка индексов нагрузки и скорости:

Как видите, друзья, об автомобильном колесе можно рассказать очень много полезного, хотя на первый взгляд оно и не выглядит такой уж сложной конструкцией.

Надеюсь, вам было интересно! До новых встреч на блоге и не забывайте подписываться!

Автомобильные колеса.


Колеса автомобилей




Общие сведения о колесах

Колесо – одно из величайших изобретений человека. В природе ни одно живое существо не снабжено подобным движителем – кто-то бегает на ногах, кто-то плавает при помощи плавников и хвоста, кто-то летает, ползает, использует реактивную энергию, в общем – животные и даже некоторые растения передвигаются по поверхности и недрам нашей планеты, в ее атмосфере и водной среде при помощи самых разнообразных средств перемещения, но колесами не пользуется никто.
А ведь во многих случаях колесо – незаменимый движитель, способный быстро и экономично перемещать по земной поверхности тела любой массы и формы. По этой причине можно считать колесный движитель уникальным продуктом человеческого гения. И этот движитель в качестве средства передвижения по суше используется автомобилями.

Конечно же, колеса современных автомобилей существенно отличаются от тех примитивных катков и деревянных кругов, которые использовались человеком в качестве движителя древних повозок и колесниц. Конструкция автомобильного колеса в результате «технической эволюции» претерпела значительные изменения, поскольку на этот элемент автомобиля возлагаются важные функции, влекущие за собой строгие требования.

***

Требования, предъявляемые к колесам

Колеса обеспечивают связь автомобиля с дорогой, воспринимая всю массу автомобиля с пассажирами и грузом, а также динамические нагрузки, передаваемые на раму или кузов автомобиля. Они обеспечивают поступательное движение автомобиля и изменение направления его движения, а обладая эластичной шиной, они смягчают толчки и удары, возникающие при движении.
От характера взаимодействия колес с дорогой зависят тяговые и тормозные свойства автомобиля, плавность хода, экономичность, проходимость, устойчивость, управляемость, и, конечно же, комфорт и безопасность самого перемещения.

К автомобильным колесам предъявляются следующие требования:

  • минимальное сопротивление качению;
  • высокие долговечность и износостойкость;
  • демпфирующие (смягчающие) свойства;
  • бесшумность работы;
  • легкость монтажа и демонтажа;
  • самоочищаемость беговой части шины при движении по деформируемым грунтам;
  • минимальные биение и дисбаланс;
  • для повышения плавности хода автомобиля колеса должны иметь минимальный вес.

К основным элементам автомобильного колеса относятся шины, ободья, соединительные элементы и ступицы. Все эти составные части могут быть выполнены в широком диапазоне конструктивных особенностей в зависимости от назначения автомобиля, условий его эксплуатации и других требований.

***

Типы автомобильных колес

Автомобильное колесо состоит из следующих элементов (рис. 1): шины, ободьев 3, 10, соединительных частей с деталями крепления и ступицы. Соединительной частью может быть диск 4, неразборно присоединенный к ободу (дисковое колесо) или спицы, представляющие собой часть ступицы (бездисковое колесо или спицевое колесо).

Ступица обеспечивает установку колеса на балке моста на подшипниках. Если ступица отсутствует, колесо устанавливается на фланце полуоси, которая, в свою очередь, устанавливается на подшипниках в балке моста.



Автомобильные колеса классифицируются по двум основным показателям – назначению и конструкции.

По назначению различают ведущие, управляемые, комбинированные и поддерживающие колеса.

Ведущие колеса преобразуют подводимый к ним крутящий момент в тяговую силу, а свое вращение – в поступательное движение автомобиля.

Управляемые колеса изменяют направление движения автомобиля, оставаясь ведомыми, т. е. они не воспринимают крутящий момент от трансмиссии автомобиля и служат лишь для маневрирования.

Поддерживающие колеса также являются ведомыми и служат для восприятия осевой нагрузки и толкающей силы от рамы или кузова автомобиля, преобразуя ее в свое вращательное движение. Поддерживающие колеса часто выполняют на специальной подъемной оси грузовых автомобилей или полуприцепов, и при движении автомобиля без груза они вместе с осью поднимаются к раме автомобиля, чтобы уменьшить сопротивление качению. Колеса задних осей автомобильных прицепов тоже в большинстве случаев являются поддерживающими.

Комбинированные автомобильные колеса являются одновременно и ведущими и управляемыми. К такому типу колес, например, относятся передние колеса переднеприводных легковых автомобилей.

По конструкции колеса бывают дисковые, бездисковые и спицевые.

В дисковых колесах стальной штампованный диск приваривается к ободу, а в литых колесах из легких сплавов (алюминиевых, магниевых) диск отливается совместно с ободом.

Бездисковые колеса имеют соединитель, изготовленный совместно со ступицей. Бездисковые колеса имеют ряд существенных преимуществ перед дисковыми – они проще по конструкции, имеют меньшую массу (на 10…15%), большую долговечность, более низкую стоимость, удобнее при монтаже и демонтаже, обеспечивают лучше охлаждение тормозных механизмов.
Кроме того, они дают возможность устанавливать на одной и той же ступице ободья разной ширины, что позволяет использовать различные шины на одном и том же автомобиле. Бездисковые колеса устанавливаются, например, на автомобилях марки «КамАЗ».

В спицевом колесе в качестве соединителя используют спицы. Спицевые колеса применялись на первенцах автомобилестроения, в конструкции колес современных автомобилей спицы встречаются крайне редко, главным образом – на спортивных автомобилях, обеспечивая меньшую массу колеса и лучшее охлаждение тормозных механизмов.
В настоящее время в массовом производстве спицевые колеса для автомобилей практически не применяются из-за недостаточной надежности соединительных элементов – спиц, которые, к тому же, нуждаются в постоянном обслуживании. Их чаще можно увидеть в колесах велосипедов и мотоциклов, где весу колеса уделяется большое внимание.

***

Автомобильные шины


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Колеса и шины | Устройство автомобиля



Какое назначение автомобильных колес?

Колеса передают нагрузку массы автомобиля на дорогу и осуществляют непосредственное сцепление автомобиля с дорогой.

Как устроено автомобильное колесо?

Автомобильное колесо (рис.161) состоит из металлического диска 5 с глубоким 4 или плоским 9 ободом и эластичной шины, состоящей из покрышки 1, камеры 2 с вентилем 3 и ободной ленты 11. Глубокие ободы (рис.161, а) имеют уступы для удерживания бортов покрышки и применяются на легковых автомобилях. Плоские ободы (рис.161, б) изготавливают с коническими посадочными полками 8, что обеспечивает плотную посадку шины на ободе и предотвращает ее проворачивание. Плоские ободы устанавливают на грузовых автомобилях ГАЗ, ЗИЛ и других. Шина удерживается на плоском ободе с помощью съемного неразрезного кольца 6 и замочного (разрезного) кольца 7. На автомобилях КамАЗ установлены бездисковые колеса (рис 161, в). Такое колесо состоит из плоского обода 10, на котором смонтирована шина, удерживаемая неразрезным кольцом 6 с конической полкой и замочным кольцом 7.

Рис.161. Колеса:
а – с глубоким ободом; б – с плоским ободом; в – бездисковое.

Колесо располагается на конической поверхности ступицы и крепится гайками посредством прижимов. Между ободами сдвоенных задних колес устанавливается проставочное кольцо.

На дисках выполнены конусные отверстия, которыми колесо одевают на шпильки, жестко закрепленные на ступице, и крепят гайками с конусными проточками. Совпадением конусов гаек с конусными отверстиями на дисках обеспечивается точная установка колес. На заднем мосту грузового автомобиля с каждой стороны имеется по два колеса. Внутреннее колесо закреплено на шпильках колпачковыми гайками с внутренней и наружной резьбой, а наружные колеса – гайками с конусом. Гайки левой стороны имеют левую резьбу, правой – правую, что предотвращает их самоотвертывание при ускорениях и торможении автомобиля.

Как устроена покрышка пневматической шины?

Покрышка пневматической шины (рис.162, а) состоит из каркаса 3, являющегося основанием, бортовины 6 с сердечником 1, набранным из стальных проволочных колец, обернутых бортовой лентой, протектора 5, подпротектора 4, называемого подушечным слоем, или брекером, боковин 2. Каркас набирается из нескольких слоев обрезиненного корда, изготовленного из прочных хлопковых, вискозных, капроновых, нейлоновых, металлических обрезиненных нитей, называемых основой, и таких же, но редких нитей, так называемых уток. Промежутки между нитями заполняются резиной. Чем выше грузоподъемность автомобиля, тем большее количество слоев корда в каркасе. Обычно их 4-16, но может быть и больше.

Рис.162. Пневматические шины:
а – устройство; б – диагональная; в – радиальная; г – шина со съемным протектором; д. е – вентили; ж – обозначение размеров.

Как подразделяются шины?

В зависимости от конструкции каркаса шины подразделяют на диагональные (рис.162, б) и радиальные (рис,162, в) типа Р и РС. Диагональными называются, шины, имеющие каркас с перекрещивающимися нитями корда в смежных слоях. У шин типа Р и РС каркас состоит из ряда параллельных нитей во всех слоях, расположенных в плоскостях поперечных сечений профиля (радиально). Протектор 5 представляет собой толстый слой износоустойчивой резины, которым покрышка соприкасается с дорогой. В зависимости от назначения шины протектор может иметь такие рисунки: дорожный, универсальный повышенной проходимости, карьерный, зимний. Протектор шин РС изготовлен в виде съемных колец 7, что упрощает его замену при износе, а это позволяет увеличить пробег покрышки при трехразовой смене колец до 200 тыс. км. Подпротектор 4 располагается между каркасом и протектором и представляет собой слой мягкой резины с редкими нитями корда. Он надежно соединяет каркас с протектором и поглощает мелкие толчки, воспринятые протектором, предохраняя таким путем каркас от повышенных напряжений и преждевременного износа. Шина типа Р имеет жесткий подпротектор, что уменьшает проскальзывание протектора по поверхности дороги. Бортовина 6 удерживает покрышку на ободе. Боковина 2 состоит из тонкого слоя резины, предохраняющей каркас с боков от стирания и воздействия на него солнечных лучей и атмосферных осадков.

Как устроены камера и вентиль?

Камера представляет собой замкнутую резиновую трубу, в которой имеется металлический или резинометаллический вентиль с обратным клапаном, предназначенный для наполнения камеры воздухом и предотвращения его утечки. Давление воздуха в шине определяется заводом-изготовителем и во время эксплуатации контролируется шинным манометром, имеющимся в комплекте инструмента. Металлический вентиль (рис.162, д) устанавливается на грузовых автомобилях и состоит из латунной трубки 12 с внутренней и наружной резьбой. Внутрь трубки ввертывается обратный клапан, называемый золотником. Золотник состоит из ниппеля 9 с резьбой, резинового клапана 10, пружины 11, одетой на направляющий стерженек. Сверху на трубку накручивается колпачок-ключик 8, предотвращающий утечку воздуха и попадание грязи на золотник.

Корпус вентиля с уплотнительной шайбой 13 вставляется в отверстие камеры 16 и фиксируется в нем гайкой 14 с шайбой 15 (на легковых автомобилях привулканизируется, рис.162, е). Ободная лента корытообразной формы одевается на обод между бортами покрышки грузовых автомобилей с целью предохранения камеры от истирания об обод диска.

Как устроена бескамерная шина, где она применяется?

Бескамерные шины применяются на некоторых легковых автомобилях. В такой шине камера отсутствует, а внутренняя поверхность покрышки покрывается герметизирующим слоем толщиной 2-4 мм. В случае прокола такой шины отверстие (прокол) не увеличивается, а наоборот, несколько зажимается упругим герметизирующим слоем. Благодаря этому давление воздуха в шине снижается медленно, что способствует устойчивому движению автомобиля до ближайшего пункта ремонта шин или к месту стоянки.

В чем особенность арочных шин, в каких случаях они применяются?

Арочные шины обычно выполняются бескамерными и применяются на грузовых автомобилях для движения в трудных дорожных условиях (пахота, песок, болото). Они устанавливаются на ведущем мосту вместо сдвоенных задних колес. Арочная шина имеет специальный диск с широкими ободьями и бортовое крепление. Ширина профиля составляет 650-700 мм, т. е. в 2-3 раза превышает ширину обычных шин при нормальном наружном диаметре. В ней низкое внутреннее давление воздуха (0,05-0,14 МПа), что позволяет получить малое давление шины на грунт. Это в сочетании с высокими грунтозацепами способствует повышению проходимости автомобиля. Движение на арочных шинах по дорогам с твердым покрытием не допускается.

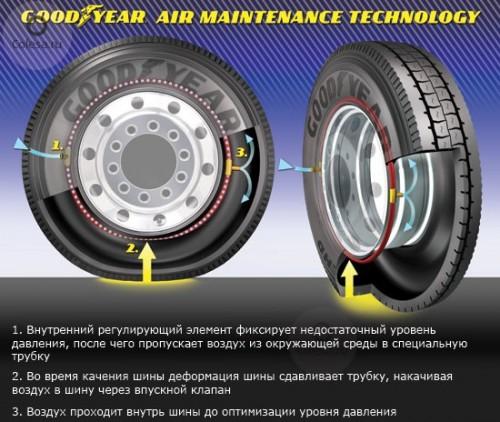

Где устанавливаются шины с регулируемым давлением воздуха в них?

На автомобилях повышенной проходимости ГАЗ-66, ЗИЛ-131 и других устанавливаются шины с регулируемым давлением воздуха в них во время движения. Они могут быть камерными и бескамерными и отличаются от обычных шин большой шириной профиля, меньшим количеством слоев корда в каркасе, наличием резиновых прослоек между слоями корда, рисунком протектора и способностью некоторое время двигаться при сниженном давлении воздуха в них. Шины имеют увеличенную площадь контакта с грунтом, меньшее удельное давление на грунт и обеспечивают высокую проходимость. Однако они имеют пониженную грузоподъемность по сравнению с обычными шинами того же размера. Централизованная регулировка давления воздуха в шинах позволяет непосредственно из кабины снижать его до 0,05 МПа и повышать до требуемой величины при выезде на дорогу с твердым покрытием.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Ходовая часть и дополнительное оборудование автомобиля»

автомобиль, воздух, давление, каркас, колесо, обод, протектор, шина

Смотрите также:
Колеса и шины на http://www.folmagaut.ru/l
Советую этот сайт, большой каталог резины в Самаре, Сызрани, Бузулуке и Димитровграде

УСТРОЙСТВО АВТОМОБИЛЬНОГО КОЛЕСА

Колесо автомобиля состоит из пневматической шины, обода, соединительного элемента (диска) и ступицы (рис. 4.1). Пневматические шины будут рассмотрены ниже (см. § 26).

В зависимости от конструкции обода и соединительного элемента колеса могут быть раз­ борными и неразборными, дисковыми и бездисковыми. Ступица колеса обеспечивает его свободную установку на оси автомобиля.

Обод служит для соединения шины с колесом. С этой целью ему придается специальная форма. Колесо в сборе должно быть сбалансировано, балансировочные грузики крепятся к ободу с помощью пружинных зажимов или клея. На большинстве легковых автомобилей и грузовых небольшой грузоподъемности используются глубокие, неразборные ободья (рис. 4.2).

Глубокий обод жестко соединяется с диском, который служит для крепления колеса к ступице с помощью болтов или гаек со шпильками. Полки глубокого обода имеют конусную форму для плот­ ной посадки шины на обод. Угол наклона полок составляет, как правило (5±1)°. Полки обода закан­ чиваются закраинами, имеющими определенную форму и служащих боковыми упорами для шины. Расстояние между закраинами называется шириной профиля обода. В средней части обода имеет­ ся углубление, необходимое для облегчения монтажа и демонтажа шины на обод. Это углубление (ручей) может быть расположено симметрично относительно плоскости колеса или со смещением.



Рис. 4.1. Устройство автомобильного ко­ леса:1 — шина; 2 — обод; 3 — ступица

Рис. 4.2. Неразборное колесо с глубоким ободом

Размеры и профиль обода регламентированы соответствующими стандартами. На каж­ дый обод наносится соответствующая маркировка, из которой можно узнать размеры и про­ филь. Основные размеры обода, ширину профиля и диаметр, как правило, все изготовители указывают в дюймах, за исключением компании Michelin, которая применяет для этого мил­ лиметры.

Пример маркировки: 5JX 13Н2 ЕТ 30,где:

5— ширина обода в дюймах; 13 — диаметр обода в дюймах;

J и Н2 — конструктивные особенности профиля обода;

ЕТ 30 — вылет (от немецкого слова Einpresstiefe — ЕТ) 30 мм.

Вылет колеса (выступ) является важным параметром. Любое колесо должно «охваты­ вать» ступицу, к которой оно крепится, потому что центр пятна контакта шины с дорогой сме­ щается относительно вертикальной оси, проходящей через центр ступицы на небольшую величину (рис. 4.3), которая рассчитывается при конструировании подвески и рулевого управления автомобиля.

Величина выступа особенно важна для управляемых колес, потому что положение пятна контакта относительно оси поворота колеса играет важную роль в определении характери­ стик поворота автомобиля.

Неразборные колеса с глубоким ободом обычно центрируются на ступице с помощью центрального отверстия. Если диаметр центрального отверстия больше, чем у посадочной части ступицы, то центрирование осуществляется по коническим (или сферическим) поверх­ ностям в отверстиях диска, предназначенных для крепления болтами или гайками. Иногда для лучшего центрирования и облегчения монтажа используют пластмассовые кольца, кото­ рые устанавливаются перед монтажом колеса на ступицу в центральное отверстие диска.

Колеса легковых автомобилей изготавливаются штамповкой из стали с последующей сваркой обода и диска или из легких сплавов (алюминиевых или магниевых). Наиболее прочные колеса из легких сплавов — кованые. Они имеют мелкозернистую структуру и вы­ сокую прочность при малой массе. Легкосплавные колеса дороже стальных, но эстетически привлекательнее. Колеса изготавливались и из композитных материалов: например, еще в 70-е гг. фирма Citroen выпускала армированные углепластиковые колеса, которые весили в два раза меньше металлических. Однако из-за высокой стоимости таких колес они уста­ навливаются только на дорогих спортивных автомобилях.

Разборные ободья(рис. 4.4) применяют для колес большинства грузовых автомобилей и автобусов. Разборные ободья могут быть дисковыми и бездисковыми. Наиболее часто ис­ пользуются разборные ободья с коническими посадочными полками.







Рис. 4.3. Положительное (а) и отрицатель­ ное (б)плечо обката управляемого колеса

Рис. 4.4. Конструкция разборного обода гру­ зового автомобиля:1 — закраина; 2 — обод; 3 — разрезная часть обода; М — ширина обода; D — диаметр обода



Рис. 4.5. Бездисковое колесо, его общий вид (а) и крепление колеса (б):1 — сек­ торы колеса; 2 — ступица; 3 — крепление; 4 — шпилька; 5 — гайка

Шины грузовых автомобилей имеют большие размеры и высокую жесткость, поэтому монтаж таких шин на неразбор­ ные ободья затруднен. Разборные ободья (рис. 4.5) позволяют облегчить эту задачу. Для некоторых шин грузовых автомобилей большой грузоподъемности применяют раз­ борные ободья с распорными кольцами. Такие ободья состоят из двух частей, соеди­ няемых между собой болтами. Такая конст­ рукция надежно удерживает шину на колесе независимо от значения давления воздуха в шине.

Ступицы колес изготавливают из стали или ковкого чугуна. К ним крепятся элементы тормозных механизмов, диски и барабаны. Ступица устанавливается на подшипниках, которые должны воспринимать не только радиальные, но и осевые усилия от действия боковых сил. В ступицах устанавливают конические роликовые или шариковые ра- диально-упорные подшипники.

В подшипники колес закладывается смазка, выдерживающая высокие темпера­ туры. Для предотвращения вытекания смаз­ ки и попадания грязи подшипники уплотня­ ются сальниками.



§26



Узнать еще:

Автомобильное колесо.

Устройство

Камерное автомобильное колесо состоит из покрышки, камеры и ободной ленты, применяющейся для шин грузовиков, и металлической части, состоящей из центральной цилиндрической части и полки обода, закраин и диска. Бескамерное колесо, это колесо в котором воздушное пространство образовано покрышкой и ободом. Бескамерные колеса имеют ряд преимуществ: они меньше весят, обладают лучшей теплопроводностью, имеют лучшие механические свойства при движении на высокой скорости, просты в эксплуатации и более безопасны.

Колеса могут принадлежать к разному типу транспортных средств: легковые и грузовые автомобили, автобусы, спецтехника и др.; могут быть неразборными и со съемными фланцами. Так же автомобильные колеса различаются по количеству на ступице (одинарные или сдвоенные), по конструкции обода диска, по способу крепления (дисковые, бездисковые), по положению вылета на диске, по материалу и технологии изготовления.

Автомобильная шина представляет собой связующий элемент, обеспечивающий сцепление колеса с дорожным покрытием. Автомобильные шины бывают нескольких видов и подразделяются на легковые, легкогрузовые, грузовые и автобусные, грузовые внедорожные, крупногабаритные, сверхкрупногабаритные, специального назначения, высшего класса (для высокоскоростных автомобилей), безопасные, запасные и т.д.

В настоящее время в основном используются автомобильные колеса бескамерной конструкции. В таких колесах все функции шины выполняет покрышка. Посредством покрышки обеспечивается сцепление с дорогой, выполняется торможение, отводится вода (при движении по мокрой дороге), производится демпфирование на неровностях.

Типовая конструкция покрышки состоит из: 1 - внутреннего герметизирующего слоя, 2 - протектора, 3 - плечевой зоны, 4,5 - экранирующего и основного слоя брекера, 6 - слоя каркаса, 7 - боковины, 8 - наполнительного шнура, 9 - борта и бортового кольца (рис. 1).

Герметизирующий слой покрышки это слой из специальной газонепроницаемой резины, он служит для герметизации покрышки и предотвращения утечки воздуха.

Протектор изготавливается из резины обладающей повышенной износостойкостью, и определяет ресурс шины, качество сцепления автомобильного колеса с дорогой, шумность, степень вибрации, величину силы трения и как следствие влияет на расход топлива. Из-за разных условий эксплуатации к зимним и летним шинам предъявляются разные требования, поэтому протектор зимних шин отличается по своему составу и рисунку от протектора летних.

 Плечевая зона покрышки воспринимает значительные переменные нагрузки и является зоной наибольшей деформации, ее изготавливают из эластичной резины способной выдерживать растяжения и сжатия в течение длительного времени.

Брекер является силовой частью покрышки и состоит из нескольких слоев прорезиненного корда находящегося в зоне беговой дорожки. Основная функция брекера заключается в смягчении ударных нагрузок со стороны дороги и частичной разгрузки каркаса шины от напряжений возникающих от внутреннего давления.

Силовой основой покрышки является ее каркас. Каркас обеспечивает прочность покрышки и состоит из обрезиненных слоев корда расположенных от борта до борта в радиальном направлении. Каркас воспринимает большую часть внутреннего давления, а так же принимает на себя основные нагрузки при движении автомобиля.

Боковина расположена между плечевой зоной и бортом. Она состоит из эластичной резины покрывающей боковую стенку покрышки. Боковина служит для предохранения каркаса от агрессивных воздействий окружающей среды, а так же от механических воздействий.

Борт служит для посадки шины на обод диска. Конструкция борта предусматривает надежную фиксацию покрышки, что обеспечивается бортовым кольцом, а наполнительный шнур, сделанный из высокотвердой резины необходим для сглаживания перехода от жесткого кольца к эластичной боковине.

Конструкция дисковой части колеса представлена на рисунке 2, где 1 – центральная часть обода, 2 – полки обода, 3 – закраины, 4 – диск.


Колесо

Определение и анатомия | Объяснение деталей автомобильного колеса

Колеса - неотъемлемая часть внешнего вида и характеристик вашей езды. Ничто так не улучшает внешний вид автомобиля, как новый комплект послепродажных колес и шин. Но колеса бывают самых разных размеров, стилей и материалов. Существует так много типов колес, что терминология частей колес может сбивать с толку. В чем разница между колесом и ободом? Что означают числа на колесе?

Прежде чем покупать колеса, вооружитесь информацией.Это руководство поможет вам углубиться в названия деталей колес, проанализировать анатомию колеса, узнать, как изготавливаются колеса, почему размер колеса имеет значение, как измерить вылет колеса, все аспекты увеличения размеров колес и многое другое. Есть даже глоссарий терминов для быстрого ознакомления.


Детали колеса

Колесо может выглядеть как единый объект, но оно состоит из нескольких частей. Чтобы понять колесо, вы должны понять его части.Давайте познакомимся с наиболее важными частями колеса, начав с центра колеса.

×

Центральное отверстие - это отверстие, через которое колесо устанавливается на ось. Это часть колеса, которая фактически прикрепляет колесо к транспортному средству и выдерживает вес транспортного средства. При покупке неоригинальных колес необходимо убедиться, что размер центрального отверстия не меньше размера штатного колеса. Как правило, это не проблема, поскольку большинство производителей делают колеса с большим центральным отверстием, чтобы вместить как можно больше автомобилей.Когда центральное отверстие больше, для заполнения зазора используются центрирующие кольца. Центральные крышки стильно закроют центральное отверстие.

Из центрального отверстия выходит центральный диск . Это часть колеса, в которой выточены отверстия для болтов, чтобы создать круг для болтов. Эта зона является точкой контакта с опорой оси, болтами проушины и боковой поверхностью ротора. Все на колесе каким-то образом соединяется с диском.

Отверстия для проушин образуют круг под болты с 4 или более отверстиями.Диаметр окружности болта называется диаметром окружности болта и обозначается аббревиатурой BCD. Количество отверстий и диаметр окружности болта определяют схему расположения болтов. Теперь, когда центр покрыт, давайте перейдем к анатомии колеса.

Спицы соединяют центральный диск с наружным кольцом колеса. Спицы придают конструктивную целостность колесу и являются одним из основных элементов стиля в дизайне колес.

Наружная кромка - это часть колеса перед спицами.По большей части блюдо вступает в игру только тогда, когда оно имеет большую площадь. Когда спицы значительно удалены от внешнего края, колесо считается диском с глубокой тарелкой . Это сделано из чисто эстетических соображений. По мере того, как блюдо становится глубже, лицо становится более уязвимым для повреждений от ударов.

Теперь на самой внешней части колеса находится ствол . Цилиндр - это то, что создает конструкции, необходимые для крепления шины. Ствол состоит из множества частей.Наименьший внутренний диаметр ствола - это центр падения . Если центр падения находится близко к передней поверхности колеса, это переднее крепление колеса. Если ввод находится близко к задней поверхности колеса, это колесо обратной установки. Края ствола расширяются, образуя фланцы . Фланцы предотвращают соскальзывание шины. Наружные облицовочные фланцы являются частью косметической поверхности колеса.

Внутри фланцев находятся плоские участки, называемые буртиками . Это место, где края шины прилегают к колесу. Монтажные неровности окружают цилиндр как со стороны автомобиля, так и с косметической стороны колеса. Эти выступы разделяют бортики, чтобы шина не соскользнула с края колеса.

Теперь вы знаете детали колеса, давайте посмотрим, как они соединяются.

Как изготавливаются колеса

Колеса разных типов изготавливаются разными способами.Конструкция колеса и материал колеса определяют используемый производственный процесс. Вот наиболее распространенные методы изготовления алюминиевых и легкосплавных дисков.

Кастинг

Это простейший способ изготовления колеса. Расплавленный металл выливается в форму для создания колеса. При литье под действием силы тяжести металл выталкивается в форму под давлением. При литье под давлением используется дополнительное давление для сжатия металла в форме.При литье под низким давлением используется воздух, чтобы заставить расплавленный металл попасть в форму и сжать металл. Литье против давления использует всасывающую силу вакуума для втягивания расплавленного металла в форму. Литье используется для создания цельной конструкции колеса.

Формование потока

Это объединяет процесс литья с процессом вытягивания. Сначала металл заливается в форму, а затем валки высокого давления и нагрева используются для придания формы, растяжения и формования колеса.В результате получается тонкий, но плотный металл. Это значит легкий, но сильный.

Ковка

Этот процесс популярен для алюминия и некоторых алюминиевых сплавов. Алюминиевая заготовка (металлический блок) является отправной точкой. Затем заготовке придавливают форму с помощью невероятного давления. Это создает плотную, прочную и легкую конструкцию колеса.

Ротационная ковка

Этот процесс был впервые разработан TSW Wheels и используется также в Motegi Racing Wheels.Он похож на стандартную алюминиевую поковку, но с изюминкой. В процессе ковки заготовки кузница вращается с большой скоростью. Это заставляет молекулы образовывать прочные цепи. В результате получается колесо, которое прочнее, чем алюминиевое колесо, кованное обычным способом.

Размер колес

Колеса бывают самых разных размеров. Младшая модель закреплена на 15-дюймовых колесах; Массивные 26-дюймовые колеса доминируют в верхней части, а колеса всех размеров доступны между ними. Итак, если ваш автомобиль или грузовик поставляется с 16-дюймовыми колесами, зачем вам нужен другой размер? Две причины: эстетическая привлекательность и производительность.

Колеса большего размера выглядят лучше. Они заполняют нишу колеса, что обеспечивает визуальный эффект. Это то, что мы называем чистым колесом для глаз. На колесах большего размера установлены шины с меньшими боковинами, что обеспечивает лучшее сцепление с дорогой и производительность. Для внедорожников это означает уменьшение крена и раскачивания и большую устойчивость. Единственным недостатком увеличения размера является то, что колеса и шины большего размера весят больше, поэтому увеличивается расход топлива и ухудшается ускорение от 0 до 60.Исследования автомобилей и водителей также показали, что при достижении верхних пределов подвеска облагается налогом, и поездка может пострадать.

Не забывайте, что ваш автомобиль изначально был спроектирован для установки на стандартные колеса. Это означает, что настройки спидометра, одометра, контроля тяги, крутящего момента и передачи были основаны на расстоянии, которое стандартное колесо и шина в сборе преодолеют за один оборот. При изменении размера колеса вы должны сохранить общий диаметр колеса и шины в сборе.Таким образом, по мере того, как ваши колеса становятся больше, размер шины становится меньше.

Хорошее практическое правило заключается в том, что на каждый дюйм увеличения диаметра колеса вы должны уменьшать высоту стоячего колеса на дюйм. Это поддерживает общий диаметр. Это означает, что колесо и шина по-прежнему будут преодолевать одинаковое расстояние за один оборот, но при этом они будут выглядеть намного лучше.

Размер колеса обозначается следующим образом:

Г x Ш

Где D = диаметр и W = ширина.

Например: 18x9 означает, что диаметр колеса 18 дюймов, а ширина 9 дюймов.

Не уверены, что увеличение размера действительно имеет значение? Пока не увижу, не поверю.

Выберите ниже разные размеры колес, чтобы увидеть, как они выглядят на одном автомобиле:

Обратите внимание, как меняется внешний вид автомобиля по мере заполнения колесной арки. 17-дюймовые колеса выглядят хорошо, 18-дюймовые колеса выглядят великолепно, а 19-дюймовые колеса просто безумны.

Здесь вы можете просмотреть некоторые популярные сочетания размеров колес:

Наборы болтов

Набор болтов состоит из количества болтов и диаметра воображаемой окружности, которую они образуют (BCD). BCD может быть выражен в дюймах или миллиметрах. Наборы болтов с четным количеством болтов измеряются от центра болта к центру болта. От центра верхнего болта до низа нижних болтов измеряется 5 наборов болтов с проушинами.

Расположение болтов обозначается следующим образом:

N x BCD

Где N = количество болтов, а BCD = диаметр центра болта.

Например, если у вас колесо с пятью проушинами, а центр болта составляет 114,3 миллиметра, то размер разболтовки 5x114,3.

Перейдите по слайд-шоу ниже, чтобы увидеть примеры схем расположения болтов:

Вот примеры распространенных схем крепления болтов. По каждой ссылке можно просмотреть существующие колеса с этим набором болтов:

Вылет колеса

Смещение может быть одной из самых сложных частей колеса для понимания. Смещение измеряет расстояние от центральной линии колеса до монтажной поверхности. Измеряется в миллиметрах. Это может быть нулевое, положительное или отрицательное смещение.

Перейдите по слайд-шоу ниже, чтобы увидеть различные смещения колес:

При смещении 0 (ноль) монтажная поверхность находится точно в центре колеса.При положительном смещении монтажная поверхность находится к передней части колеса. Выражается в миллиметрах от центральной линии. При отрицательном смещении монтажная поверхность находится с тыльной стороны колеса. Выражается в миллиметрах от центральной линии. Например, если ширина колеса 9 дюймов, средняя линия будет на уровне 4,5 дюйма. Положительное смещение - это количество миллиметров сверх 4,5 дюймов, а отрицательное смещение - количество миллиметров в противоположном направлении.

При положительном смещении колеса выглядят так, как будто они выходят дальше от колесной арки, а при отрицательном смещении колеса выглядят так, будто они находятся глубже в колесной арке.

Что означают номера колес

Теперь, когда мы рассмотрели различные части колес и способы их измерения, мы готовы начать считывать номера колес.

Пример колеса: F1R F29

Посмотрите на выгравированную информацию на задней части колеса.

Размер колес

17x8,5 - это размер колеса. Его диаметр составляет 17 дюймов, а ширина - 8,5 дюйма. Средняя линия составляет 4,25 дюйма.

Вылет колеса

ET 38 относится к смещению. Это 38 миллиметров от средней линии. ET - это немецкое сокращение от Einpresstiefe, что означает смещение.

Итак, когда вы читаете набор номеров колес, вы читаете подробную информацию о размере и конфигурации колеса.Эта информация имеет решающее значение для определения того, подойдет ли колесо вашему автомобилю.

Цельные колеса против двухкомпонентных колес

Есть два типа колес: цельные колеса и двухсекционные или составные колеса.

One Piece Колеса

Большинство колес - цельные. Это означает, что все колесо отлито или выковано как одно целое. Цельные колеса жестче, чем двухсоставные.

Колеса из двух частей

Колеса, состоящие из двух частей, образуются, как следует из названия, из двух частей. Центральная часть - это одна деталь, внешняя часть - другая, и две части скреплены болтами. В результате получается очень прочный руль.

Зачем вам разница? Потому что двухсекционные колеса могут сочетать отделку и сплавы, что невозможно с цельными колесами.Также производитель может сочетать в одном колесе металл разной ширины и толщины. Они также могут комбинировать ширину и смещения, чтобы получить больше возможностей при установке.

Если двухсекционное колесо повреждено, возможно, вам не придется заменять все колесо. Возможно, вы сможете заменить только поврежденную часть.

Колеса со смещением

Колеса со смещением или смещенная посадка меняют стойку езды. Он обеспечивает агрессивный вид за счет размещения более широких колес на задней части автомобиля, чем на передней.Эта установка применима только к автомобилям с задним приводом.

Более широкие колеса не только радуют глаз, но и обеспечивают лучшее сцепление с дорогой, прохождение поворотов и торможение.

Не забудьте поворачивать шины в поперечном направлении, устанавливая их в шахматном порядке. Кроме того, если вы используете зимние шины, вам нужно будет снова сменить их на симметричные для холодной погоды.

FAQ

Колесо - это целая деталь.Он состоит из ступицы, спиц и обода. Обод - это самая внешняя часть колеса.

Ступица колеса - это монтажный узел для колеса. Функция ступицы колеса заключается в том, чтобы колесо свободно вращалось и удерживало его прикрепленным к транспортному средству.

Смещение колеса - это расстояние между центральной линией колеса и установочной поверхностью. Монтажная поверхность может быть ровной с осевой линией, выступать вперед или заглубляться назад от осевой линии.

Обод - это самая внешняя часть колеса. Он состоит из цилиндра, буртика и фланцев.

TPMS - система контроля давления в шинах.Это электронная система в вашей шине, которая контролирует давление в шинах. Он активирует сигнальную лампу на вашей приборной панели, чтобы вы знали, если ваши шины накачаны или недостаточно накачаны.

Установка в шахматном порядке означает, что колеса на задней части автомобиля не такого же размера, как колеса на передней части автомобиля.При смещении колес колеса и шины на задней оси шире, чем на передней оси. Установка в шахматном порядке на переднеприводных автомобилях невозможна.

Запатентованная система крепления

Wheelfire гарантирует идеальную посадку. Сначала проверяется, что общий диаметр колеса и шины находится в пределах 3% от OEM. Затем проверяются разболтовка и смещение. Если вы обновили тормоза или подвеску своего автомобиля, сообщите об этом нашей службе поддержки клиентов, прежде чем покупать колеса. Если ваш внедорожник был поднят, обязательно отметьте высоту подъема в дюймах.

При изменении размера колеса вы должны изменить размер шины, чтобы сохранить общий диаметр.Вы получите небольшое снижение расхода топлива и ускорения. Компромисс - лучшая управляемость и большая внешняя привлекательность. Внедорожники будут иметь повышенную устойчивость на трассе.

Вы могли подумать, что чем больше спиц, тем сильнее колесо, но это неправда. Прочность и целостность колеса в большей степени определяется металлом (или металлами, использованными для изготовления сплава) и способом изготовления, чем количеством спиц в конструкции колеса.

Это происходит, когда вы смотрите телевизор или фильмы, потому что движущиеся изображения - это не что иное, как серия отдельных неподвижных фотографий, сделанных в последовательных кадрах. Большинство кинокамер снимают с частотой 24 кадра в секунду. Если частота вращения колеса соответствует частоте кадров, спицы совершают оборот каждые 1/24 секунды, и кажется, что спица находится в одном и том же месте на каждом кадре.Из-за этого колесо кажется неподвижным. Если скорость вращения не совпадает с частотой кадров, спица находится в другом положении, и колесо кажется вращающимся назад. Это просто оптическая иллюзия.

Более широкие колеса весят больше, поэтому расход топлива уменьшается. Вы также получаете снижение эффективности торможения и ускорения.С другой стороны, улучшается управляемость, и вы получаете улучшенные характеристики противоскольжения от шин.

Технически определение обода относится только к внешней части колеса. Вы не можете заменить обод, не заменив все колесо. Замените колеса, если они повреждены или если вы хотите изменить внешний вид или характеристики вашего автомобиля.

Замена автомобильных колес может улучшить характеристики вашего автомобиля и придать вашей поездке новый облик. Измените колеса автомобиля на ступенчатую установку для более агрессивной стойки или увеличьте размер для повышения производительности.

Определения / Глоссарий терминов

Ствол
Самая внешняя часть колеса.Это место, где монтируется шина.
Бусина
Внутренняя часть фланца, где край шины соединяется с колесом.
Окружность болта
Круг, образованный отверстиями под болты. Диаметр круга равен Диаметр центра болта (BCD) .
точки расположения болтов
Количество болтов плюс диаметр центра болта. Он выражается как N x BCD, или 5 болтов диаметром 4 ½ дюйма будут 5x4.Расположение болтов 5 дюймов.
Отливка
Способ изготовления колеса, при котором расплавленный металл или металлический сплав заливают в форму для формирования колеса.
Центральное отверстие
Отверстие в центре колеса, позволяющее установить колесо на автомобиль.
Центральная крышка
Колесная часть, закрывающая центральное отверстие колеса на внешней поверхности колеса.
Колесо для глубокой тарелки
Колесо со спицами значительно ниже кромки.
Блюдо
Часть колеса за спицами.
Drop Center
Кольцеобразная область вокруг ствола, ближайшая к центральной линии. Это наименьший внутренний диаметр ствола колеса.
Фланцы
Расширяющаяся внешняя часть ствола, удерживающая шину на колесе. Бывают внешний и внутренний фланцы. Обращенные наружу фланцы являются частью косметической поверхности колеса.
Колесо переднего крепления
Колесо, центр падения которого находится близко к передней поверхности колеса.
Hubcentric
Когда центральное отверстие колеса является центральным отверстием. Ступичные колеса устанавливаются и балансируются с использованием стандартной системы конусов, используемых компьютерными балансировщиками для балансировки автомобиля.
Хабцентрические кольца
Это проставки из твердого пластика, помещаемые между ступицей колеса и центральным отверстием. Хубцентрические кольца позволяют приобретать колеса с большим центральным отверстием, чем OEM.
Центрическая проушина
В конструкции, ориентированной на проушины, колеса центрируются за счет крутящего момента гаек, а не центрального отверстия колеса. Эти колеса не сбалансированы стандартной конической системой. Они должны быть уравновешены с помощью их болтового крепления.
Монтажные горки
Ребра, разделяющие бортики, чтобы шина не соскользнула с края колеса.
Смещение
Расстояние в миллиметрах от средней линии колеса до установочной поверхности. Может быть нулевым, положительным или отрицательным.
Подвесной двигатель
Конструктивная часть торца колеса. Это та часть, которая смотрит наружу и придает колесу косметический вид.
Колесо обратной установки
Колесо, в которое входит капля, близко к задней поверхности колеса.
Обод
Настоящее определение обода - это только самая внешняя часть колеса. Однако обод часто используется как синоним колеса.
Спицы
Та часть колеса, которая соединяет внешнее кольцо колеса с пластиной колеса.
В шахматном порядке
Нестандартная комплектация, в которой задние колеса шире передних.
увеличенный
Для увеличения диаметра стокового колеса.При увеличении размера колес вы должны компенсировать это уменьшением высоты стояния шины для сохранения общего диаметра.
Колесо
Вся деталь, на которой установлена ​​шина. Колесо включает ступицу, спицы и обод.
Колесная пластина
Точка контакта опоры оси, болтов проушины и боковой поверхности ротора.

Анатомия колеса 101: Структура

Добро пожаловать в Wheel Anatomy 101.Сегодня мы рассмотрим основные структурные аспекты автомобильных колес, сосредоточив внимание на подвесном двигателе или структурной поверхности колеса. Студенты, если вы все займете свои места, мы можем начать урок.

Внешняя поверхность - это часть колеса, которую вы можете видеть, когда оно прикручено к автомобилю. Мы часто называем его «косметической поверхностью», но это также и структурная поверхность колеса, поскольку другая сторона по существу должна быть открытым цилиндром. Это делает внешний безликий корпус напрямую уязвимым для ударных повреждений, поскольку открытый цилиндр проще согнуть, чем конструкцию, но он также может значительно усугубить нанесенное повреждение.

Центральное отверстие

Конструктивно пустое пространство внутри центрального отверстия является одним из самых важных мест на колесе. Это отверстие подходит к концу оси, когда колесо прикручено. Именно эта посадка между опорой оси и центральным отверстием действительно выдерживает вес автомобиля, поскольку гайки служат только для удержания колеса на оси. По этой причине OEM-колеса изготавливаются таким образом, чтобы плотно прилегать к осям соответствующих автомобилей. При покупке колесных дисков на вторичном рынке необходимо следить за тем, чтобы центральное отверстие было такого же или большего размера, чем размер OEM - достаточно большого, чтобы поместиться на ось. Большинство правильных колес для вторичного рынка будут иметь центральные отверстия, которые больше, чем размер OEM, поэтому зазор между ними должен быть заполнен «проставками с центром в ступице», чтобы избежать повреждения обоих колес и гаек.

Пластина

Вокруг центрального отверстия обычно имеется значительный кусок металла, который прерывается только отверстиями для болтов. Мы называем это тарелкой. Пластина является стержнем колеса, точкой контакта с опорой оси, болтами проушины и боковой поверхностью ротора. Все остальное на колесе подключено обратно к пластине.

Спицы

По сути, спицы - это конструкции между пластиной и внешним краем колеса. Они спроектированы так, чтобы связывать колесо вместе, поддерживать внешний край и противостоять ударам. Дизайн спиц сильно различается: от классических 5-спицевых узоров до замысловатых наложений нескольких феерических фраз с буквой Y. Важно отметить, что прочность и стойкость к повреждениям конструкций со спицами также различаются, потому что, если спица треснет в результате удара, характер структурных отношений таков, что попытки отремонтировать ее с помощью сварки будут неразумными и, возможно, опасными.

Блюдо

Хотя это также относится к внешней части колеса из трех частей, тарелка обычно рассматривается как та часть колеса, которая выходит за пределы спиц. Колесо, в котором спицы погружены на несколько дюймов ниже кромки, называется «колесом с глубоким углублением». Колеса с глубокой тарелкой в ​​основном созданы для внешнего вида, а дополнительное пространство используется для демонстрации полировки или другой красивой отделки. Однако чем глубже тарелка, тем более уязвима поверхность колеса для ударных повреждений, поскольку внешний обод болтается в пространстве.Чем больше расстояние от спиц, тем больше рычагов воздействия необходимо для того, чтобы согнуть этот внешний обод или, в худшем случае, сложить тарелку относительно спицы и сломать ее. Этот вид трещины также небезопасно ремонтировать, поскольку ремонт неизбежно слабее оригинала и может привести к катастрофическому отказу.

Диаметр болта

Окружность болта - это круг, описываемый центрами болтов проушин. Его диаметр необъяснимо называется диаметром окружности болта или BCD. Количество болтов плюс BCD составляет комбинацию болтов, так что 5 болтов с проушинами на 4.5 дюймов BCD можно описать как разболтовку 5x4,5 дюйма. Расположение болтов различается у разных производителей автомобилей, иногда даже у разных модельных рядов. Например, большинство колес BMW имеют размер 5x120 мм, за исключением некоторых очень ранних моделей 4x100 мм, в то время как почти все колеса Mercedes имеют размер 5x112 мм, поэтому вы не можете перекрестить колеса с одного на другое.

Шток клапана

Где-то на колесе нужно просверлить небольшое отверстие для стержня клапана, того универсального механизма, с помощью которого мы наполняем наши шины воздухом. Просто это небольшое отверстие часто делает одну сторону колеса легче, чем другую - достаточно, чтобы хороший балансировщик вращения часто вынужден был это компенсировать.Штоки клапанов варьируются от старых добрых защелкивающихся резиновых штоков до причудливых металлических штоков с резиновыми уплотнительными прокладками до нынешнего обязательного взрыва модулей TPMS со штоками клапана на них.

На этом мы завершаем наш модуль по структурным аспектам автомобильных колес. Благодарим вас за внимание и присоединяйтесь к нам в следующий раз для презентации Wheel Anatomy 201, в которой основное внимание будет уделено внешнему цилиндру и точкам передачи энергии колеса.

Автозапчасть | Детали автомобильных колес и их функции

На протяжении многих лет автомобили принимали различные типы кузова, конструкции и формы.Некоторые автозапчасти устарели и устранены или заменены новыми версиями. Среди автомобильных запчастей, которые все время использовались, - колеса.

Эти круглые конструкции создают вращательное движение и отвечают за перемещение автомобиля из одной точки в другую. Поэтому колеса являются неотъемлемой частью любого автомобиля. С момента своего изобретения в 3500 году до нашей эры эти круглые блоки имели различные конструкции, конструкции и стили. Тем не менее, их функция осталась прежней.

Колесо состоит из множества частей, которые выполняют разные функции, чтобы гарантировать правильную работу. Некоторые из этих частей были предметом недопонимания и путаницы. Ниже мы разбиваем эти части и понимаем их структуру, функции и адаптации.

1. Шина

Шина, конечно же, является важным компонентом любого автомобильного колеса. В конце концов, это самая внешняя часть и первое, что вы замечаете, когда смотрите на автомобильное колесо. Покрышка представляет собой кольцевидное внешнее покрытие. Большинство автомобильных шин накачиваются сжатым воздухом, поэтому они называются пневматическими. Они сделаны из каучука (синтетического или натурального), технического углерода и некоторых химических соединений.

Шины покрывают и предотвращают трение обода колеса или касание земли. Он также амортизирует и действует как амортизатор при движении по неровной местности. Основными частями шины являются протекторы и ее корпус.

Протектор или гусеница - это крайняя прорезиненная часть шины. Он находится в прямом контакте с землей и со временем изнашивается. На протекторе есть канавки и насечки, называемые рисунком протектора. Этот рисунок выполняет две важные функции - увеличивает трение между поверхностью земли и шиной и направляет воду и мусор от колеса.

Корпус, с другой стороны, действует как кожух для определенного количества сжатого воздуха. Шины бывают разных размеров, чтобы подходить к разным автомобилям. Вы можете найти размер и другие характеристики шины вашего автомобиля, отпечатанные на ее боковине. Вы также можете найти его выгравированным или напечатанным на двери перчаточного ящика, на дверном косяке (со стороны водителя) или внутри люка топливного бака.

Технические характеристики, указанные на боковине шины, включают следующие:

  • Ширина шины
  • Отношение высоты к ширине шины
  • Диаметр колеса
  • Износ протектора, сцепление и температура
  • Шина состав слоя и используемые материалы
  • Индекс нагрузки и символ скорости
  • Накачивание и предел нагрузки

2.Обод

Обычно возникает путаница между ободом и колесом. Люди иногда называют колесо ободом и наоборот. Давайте различать эти два понятия: обод - это только часть колеса, а колесо состоит из обода, шины и других компонентов.

Обод - это внешний край каркаса, на котором крепится шина. Он имеет цилиндрическую форму, что позволяет удерживать кольцевой кожух и прилегать к нему. Для бескамерных шин правильная установка между шиной и ободом имеет решающее значение для герметизации воздуха внутри.В автомобилях старого поколения камеры размещались между ободом и шиной.

Диски изготовлены из прочного металла, например стали, чтобы выдерживать силу и нагрузку автомобиля. Ширина и диаметр обода определяют размер автомобильной шины. Вы можете получить индивидуальные диски в качестве запасных частей для автомобилей. Эти индивидуальные диски окрашены и стилизованы по вашему вкусу, но за них взимается дополнительная плата.

Ствол обода создает поверхность для установки шины. Внутренний диаметр ствола является центр падения, , который определяет тип крепления колеса. Для передних колес центр опускания находится рядом с передней поверхностью колеса. С другой стороны, колеса с задним креплением имеют центры падения рядом с задней поверхностью колеса.

Края цилиндра имеют форму фланцев , которые гарантируют, что шина не соскользнет во время движения автомобиля. Внутри них расположены плоские участки, именуемые бусинками. Эти плоские участки образуют поверхность, на которую опирается край шины.

3. Ступица

Ступица является центральной частью и имеет шпильки, на которые крепится колесо.Он имеет центральное отверстие , которое является отверстием для установки колеса на ось. Тормозные роторы упираются в ступицу колеса, чтобы обеспечить торможение автомобиля, когда водитель нажимает на педаль тормоза.

Съемная центральная крышка на внешней стороне колеса закрывает центральное отверстие. Ступица и обод обычно соединяются колесным диском, который либо съемный, либо постоянно соединяется с ободом. В колесах других автомобилей для соединения обода и ступицы используются спицы.Спицы дополнительно придают колесу конструктивную целостность. Сегодня большинство колес имеют стилизованные спицы для дополнительной привлекательности.

При покупке автомобильного колеса на вторичном рынке убедитесь, что центральное отверстие соответствует размеру колеса OEM или OE. Использование колес с большим центральным отверстием обойдется вам дороже, поскольку вам потребуются центрирующие кольца ступицы, чтобы заполнить зазор.

Для автомобильных колес со спицами сразу за центральной крышкой находится центральный диск . Глубина этого диска относительно средней линии определяет вылет колеса.

Отверстия под проушины обычно обрабатываются для создания окружностей под болты на центральном диске. Отверстия для проушин - это отверстия, в которые крепятся гайки. Отверстия для выступов образуют окружности для болтов с диаметром, который называется диаметром окружности для болтов (BCD). Именно этот диаметр, а также количество отверстий определяют разболтовку.

4. Клапанная система

Автомобильные шины накачиваются или сдуваются через их клапанную систему. Колеса автомобиля имеют клапанный механизм, интегрированный с системой контроля давления в шинах, чтобы помочь водителю всегда знать состояние давления.Для получения дополнительной информации о датчике давления в шинах, обслуживании шин и других вопросах, касающихся вашего автомобиля, посетите сайт carpart Australia

Автор:

Sam O.

Анатомия автомобильного колеса | Строительство автомобилей

Колеса являются неотъемлемой частью вашего автомобиля, потому что без колес автомобиль не может двигаться. Также от них зависят внешний вид и производительность вашей езды. Колеса имеют примитивную круглую форму, но производители нашли способ украсить их, выпустив крутые колесные диски.В автомобиле колеса размещаются вертикально под кузовом. Использование колес на автомобиле позволяет без проблем перевозить тяжелые грузы.

   Эта статья о конструкции колеса, конструкции колеса и о том, как колесо автомобиля работает.

Новый комплект колес и шин всегда улучшает внешний вид автомобиля. Вы должны знать, что колеса бывают бесчисленного множества размеров, необычных стилей и материалов. Различные типы колес могут сбивать вас с толку, поэтому вы должны знать разницу между ними.Люди часто задают мне следующие вопросы: Что означают эти числа на колесе? В чем разница между колесом и ободом?

Многие неопытные водители будут искать информацию в Интернете во время покупки колеса. Многие неопытные водители найдут информацию в Интернете на время, когда они покупают колеса. Но будет лучше, если ваша рука с информация перед покупкой колес. Эта статья с полезной информацией про автомобильные колеса поможет изучить анатомию колеса, узнать названия деталей колес, разбираться в том, как делаются диски, какие бывают диски, как и зачем измерить вылет колеса и так далее.

Анатомия колес Содержание

  1. Конструкция колеса и детали колеса
  2. Как изготавливаются автомобильные колеса
  3. Объяснение размеров колес
  4. Образцы болтов
  5. Измерение смещения колеса
  6. Что означают цифры на колесах автомобиля
  7. Проверка колес и ремонт колес своими руками

Вы можете думать, что колесо представляет собой единую часть, но оно состоит из нескольких других частей, таких как обод , ступица, спицы, диск и шина. Давайте изучим основные части колеса.

Как изготавливаются колеса

Существуют разные способы изготовления колес. Производство процесс колеса определяется конструкцией колеса и материалом. Вы можете увидеть Перечислены наиболее распространенные методы изготовления алюминиевых и легкосплавных дисков.

  1. Литье
  2. Формовка
  3. Поковка
  4. Поковка с вращением.

Объяснение размеров колес

Как вы узнали, что колеса бывают самых разных размеров. Автомобиль на больших колесах сегодня в моде, потому что большие колеса выглядят более привлекательно. Для некоторых автомобилей это означает большую устойчивость. Но у больших колес есть свои небольшие недостатки, такие как: большой вес, поэтому расход топлива снижается, а ускорение ухудшается. Вы должны знать, что каждая машина спроектирована под размер колес.

Это означает, что все системы автомобиля, включая спидометр и одометр, контроль тяги, крутящий момент и настройки передачи, были основаны на расстоянии, которое стандартное колесо и шина в сборе преодолеют за один оборот.

   Итак, правило, которое вам нужно, следует при каждом увеличении диаметра колеса: вы должны уменьшать размер стоячего роста.

Если вы следуете этому правилу, колесо и шина преодолеют одинаковое расстояние за один оборот, и вы сможете лучше управлять своим автомобилем с большими колесами.

Размер колес поясняется следующим образом:
  DxW
Где D = диаметр колеса и W = ширина колеса .
Например: колесо с номерами 18x9 означает, что диаметр колеса составляет 18 дюймов, а ширина - 9 дюймов.

Объяснение деталей автомобильного колеса

Источник: canva.com

Если вы когда-нибудь задумывались, что собой представляют различные части автомобильного колеса или «обода», читайте дальше. Мы объясним расположение болтов, размеры шин и многое другое!

Независимо от того, на каком автомобиле вы водите, колеса играют ключевую роль в придании вашему автомобилю красивого внешнего вида и хорошей производительности.В то время как ваш автомобиль, очевидно, будет иметь набор колес, когда вы его купите, вы можете захотеть провести некоторое исследование после того, как складские колеса. У вас есть возможность остаться со стандартным колесом или получить красивое, блестящее обновление. Существует так много типов и стилей, что ваш выбор практически безграничен. Если вы решите купить колеса, это поможет понять, что вы ищете, поскольку существует множество вариантов. Также важно знать определение частей колеса и анатомию колеса.

Анатомия колеса 101

Во-первых, важно знать, что ваше колесо не является частью резиновой шины. Колесо состоит из многих частей, помимо шины и блестящего обода, в том числе:

  • Центральное отверстие - отверстие, которое подходит для оси и прикрепляется к транспортному средству. Обычно отверстия довольно большие, поэтому они подходят для большего количества автомобилей. Кольца с центром в ступице используются, чтобы компенсировать разницу.
  • Центральные колпачки - закрывают центральное отверстие и улучшают внешний вид.
  • Центральный диск - часть колеса, в которой отверстия для болтов образуют окружность для болтов.Каждая часть колеса соединена с центральным диском.
  • Отверстия под болты - круг для болтов с 4 или более отверстиями. Это создает разболтовку.
  • Спицы - соедините центральный диск с внешним кольцом колеса. Это обеспечивает структурную целостность колеса.
  • Наружная губа - часть колеса перед спицами. Он определяет, есть ли у вас глубокая тарелка или нет. Это стиль, а не функция.
  • Ствол - конструкция, важная для крепления шины.Он разработан на основе переднего или обратного крепления. Кромки называются фланцами, и они не дают шинам соскочить при развальцовке.
  • Борт - часть, где края шины входят в колесо. Монтажные неровности находятся с обеих сторон барабана и удерживают бортики друг от друга, чтобы шина не отодвигалась от края колеса.

Чтобы эти детали работали вместе, существуют разные методы производства. Дизайн и материал имеют решающее значение. Колеса могут быть отлиты, что означает, что расплавленный металл выливается в форму для формирования колеса.Это может быть выполнено с помощью гравитационного литья или литья под давлением, в результате чего получается цельное колесо.

Колеса также могут изготавливаться методом проточной формовки, когда процессы литья и вытяжки используются вместе. Металл заливается в форму, затем ролики формируют и растягивают его, чтобы сформировать колесо.

Источник: canva.com

И, наконец, ковка. Металлический блок, называемый заготовкой, обычно алюминиевый, используется, а затем измельчается в форму с помощью большого давления. Ротационная ковка делает это и добавляет силы высокоскоростного прядения для более прочной конструкции.

Хотите узнать больше о марках колесных дисков на вторичном рынке?

Размер колес и шин

Нельзя обсуждать анатомию колеса, не узнав о размерах колес. Части автомобильного колеса остаются неизменными, но их размер меняется для каждого автомобиля. Диаметр колес может варьироваться от меньших 15 дюймов до очень больших 26 дюймов. Вы можете заменить свой обычный 16-дюймовый, чтобы он выглядел лучше и производительнее. Просто имейте в виду, что если вы откажетесь от стандартных шин, вам придется внести другие изменения, поскольку ваш автомобиль разработан на основе стоковых шин. Если вы выбираете колеса большего размера, размер шины уменьшается. Вам нужно сохранить общий диаметр с вашими изменениями, чтобы колесо и шина вместе взятые по-прежнему покрывали то же расстояние, что и стандартные.

точки расположения болтов

Этот термин относится к количеству болтов на колесе и диаметру окружности, в которой они находятся. Это может быть сделано в миллиметрах или дюймах. Если вам нужно измерить диаметр, четные рисунки болтов должны быть сделаны от центра болта к центру болта.Нечетные числа идут от центра верхнего болта к низу нижнего. Расположение болтов для разных колес может быть разным, поэтому убедитесь, что вы выбрали тот, который подходит для вашего автомобиля и имеет желаемый дизайн.

Одно- или двухэлементные колеса

Цельные колеса именно такие. Колесо целиком отлито или выковано как одно целое. Так производится большинство колес. Эти колеса, как правило, жестче, чем двухсекционные, но прочные и хорошо выдерживают более жесткие условия вождения. Если вы их сломаете, их придется заменять целиком по сравнению с колесами из двух частей.

Колеса, состоящие из двух частей, состоят из двух частей. Центр - это одна часть, а внешний - другая. Затем они скрепляются болтами. Это создает более прочное колесо. Помимо прочности, двухкомпонентные колеса позволяют получить более стилизованную отделку, поскольку они сочетают в себе металл и дизайн отделки, который невозможно сделать с помощью одной детали. Также они имеют разную толщину и ширину. При повреждении двухэлементного колеса вы можете заменить только одну деталь вместо всего колеса.

Последние мысли

Колеса - это не просто детали, которые вы наклеиваете на машину, потому что одна из них поцарапалась.Они действительно могут улучшить внешний вид вашего автомобиля и улучшить его характеристики. Хотя многие из нас не имеют образования в этой части автомобиля, знание того, что колеса не являются шинами, и понимание их базовой анатомии - большая помощь, если вы хотите улучшить свою поездку. Знание деталей автомобильного колеса означает, что вы можете не только со знанием дела покупать запасные части, но и выбирать те, которые подходят вашему автомобилю и повышают его стиль и производительность в дороге. Выучить определение и анатомию несложно, и вы сделаете свой выбор колеса осознанным, в рамках вашего бюджета и идеальным вариантом, когда вы собираетесь обновить свой автомобиль.

частей колеса - Колесо Santa Ana

Не бросайтесь в пыль, когда дело доходит до покупки колес, научитесь лучше понимать такие термины, как «сколько спиц» или «центральное отверстие».

Ствол

Самая большая часть колеса - это корпус или ствол. Он выглядит как трубка и может быть коротким или длинным. Эта деталь позволяет установить шину, обычно зная, что размер ствола не требуется, поскольку оригинальные размеры остаются прежними.

Кромка

Внешняя кромка, если колесо такое, как указано в названии, внешняя кромка. Наружная кромка - это часть, которая, скорее всего, изогнется при ударе колеса о выбоину и наиболее ремонтируемую область. Технически выступ может быть как большим, так и глубоким, пока не соприкасается с лицевой стороной колеса.

Шток клапана

Шток клапана - это место, где контролируется давление в шинах, небольшой металлический шток 1-2 дюйма где-то на внешнем крае колеса. Штоки клапанов шин бывают трех разных типов в зависимости от типа автомобиля: защелкивающиеся, защелкивающиеся для высокого давления и металлические зажимы.

Спицы

Помимо размера, спицы - это то, что делает отдельные колеса уникальными и отличными друг от друга, или самый «косметический» аспект колес и ободов. Например, 90% стальных дисков не имеют спиц, а только полностью металлические. Спицы - это части, которые удерживают колесо вместе от внешнего края к центру, и их дизайн может быть очень простым или сложным. Дизайн спиц обычно начинается с того, сколько их, какой толщины и как они подходят к краю колеса. Например, если они повернуты к форме буквы «Y», их называют Y-образными спицами.

Центральная крышка

Удар по центру колеса - это центральная крышка, в которой спицы соприкасаются. Центральная крышка съемная, за исключением стальных дисков. Колпачок предназначен для закрытия отверстия в центре и защиты гаек. Колесо может перемещаться без колпачка без проблем, как правило, центральные колпачки предназначены для того, чтобы иметь логотип OEM и придать колесу законченный вид.

Отверстия для выступов / гайки

Отверстия для выступов - это отверстия, закрываемые центральной крышкой, в которые входят гайки, удерживающие колесо вместе.Колеса могут иметь 4, 5, 6 или 8 отверстий под проушины. Термин «Расположение болтов» означает измерение от одного болта до противоположного поперек.

Центральное отверстие

Это большое отверстие в задней части колеса, чтобы оно могло скользить по оси автомобиля. Правильная посадка центрального отверстия чрезвычайно важна, поэтому при покупке запчастей точные размеры и характеристики имеют решающее значение!

13.11.2018

Как работают диски и почему они имеют значение

Какой была бы машина без колес? Колеса являются определяющей характеристикой всех автомобилей и позволяют автомобилю действительно катиться - очевидно, без них вы далеко не уедете. Многие люди сосредотачиваются на колесах из-за их эстетичного внешнего вида, но они играют жизненно важную роль в управлении автомобилем. Имея так много доступных размеров и стилей, вы можете задаться вопросом, в чем разница, как работают колеса и имеют ли различия значение.

Компоненты колеса

Внешняя поверхность : это основная поверхность колеса; что составляет дизайн, который вы видите на своем автомобиле. Помимо стиля, внешняя поверхность также обеспечивает структуру колеса. Эта часть колеса также широко известна как «паук».

Центральное отверстие : пустое отверстие в центре колеса. Центральное отверстие часто закрывается крышкой с логотипом производителя, поэтому вы не можете его увидеть, когда колесо находится на автомобиле.

Пластина : Центральная часть вокруг центрального отверстия, содержащая отверстия под болты для проушин. Он прикручивается к ступице колеса, а спицы соединяют обод с пластиной.

Спицы : Структуры, соединяющие пластину с краем обода.Существует огромное разнообразие моделей спиц с разным количеством спиц, диаметром, длиной и формой. Спицы играют большую роль в определении веса и прочности колеса.

Обод : Наружный диаметр колеса. При обсуждении размера колеса обычно измеряется диаметр обода.

Окружность для болтов : Окружность, образованная центрами отверстий для болтов, в которых выступы прикрепляют колесо к ступице.

Отверстие для штока клапана : Отверстие, через которое воздух может подаваться в шину.Сам шток клапана должен быть выполнен из резины или металла.

Какие диски сделаны из

Материал, выбранный для изготовления колеса, влияет не только на внешний вид колеса, но и на его характеристики благодаря своей прочности, весу и долговечности.

Сталь : Простые и недорогие стальные колеса обычно имеют базовую конструкцию и устанавливаются на недорогие автомобили. Они часто закрываются колпаком, чтобы добавить стиля. Стальные колеса часто тяжелее более дорогих аналогов.

Алюминиевый сплав : Все типы автомобилей от каждого автопроизводителя оснащены алюминиевыми дисками, от седанов до грузовиков и роскошных автомобилей.Алюминий обеспечивает прочный баланс между прочностью, весом, долговечностью и стоимостью.

Углеродное волокно : Хотя очень редко, все больше автомобилей доступны с колесами из углеродного волокна. Колеса, сделанные из этого экзотического материала, чрезвычайно легкие и прочные, поэтому они идеально подходят для трековых спортивных автомобилей. Однако колеса из углеродного волокна чрезвычайно дороги и, хотя и прочные, они хрупкие - один удар о бордюр или кусок дорожного мусора может сделать их бесполезными.

Почему колеса имеют значение

С технической точки зрения, колеса служат средством крепления шин к транспортному средству, чтобы двигатель передавал свою мощность на землю. Двигатель создает мощность, которая затем передается через трансмиссию к колесам. Колеса прикручиваются к ступице колеса и вращаются вокруг осей. Трение необходимо для поворота колес и движения автомобиля вперед, и оно обеспечивается за счет касания колесами земли. Колесо передает мощность от оси / ступицы к шинам, обеспечивая рычаг, необходимый для движения автомобиля.Величина создаваемого рычага зависит от того, насколько велико колесо по отношению к мощности, которую генерирует двигатель.

Помимо внешнего вида, смена колес вашего автомобиля может существенно повлиять на выравнивание, управляемость, торможение, качество езды и ускорение, а также на калибровку спидометра. Перед установкой новых колес послепродажного обслуживания необходимо учесть несколько моментов:

  • Убедитесь, что он входит в колесную нишу

  • Учитывайте правильный зазор, который равен ширине колеса и расположению монтажной пластины

  • Убедитесь, что он соответствует ширине захвата колеса вашего автомобиля

  • Определите, имеется ли достаточный выбор шин, подходящих к новым колесам

  • Убедитесь, что колеса ничем не трутся о автомобиль, особенно при поворотах или при сжатии подвески.

При выборе новых колес разумно обратиться к опытному профессионалу или в специализированный магазин колес, чтобы убедиться, что вы выберете дизайн, совместимый с вашим автомобилем.

Важные размеры колес

Выбрать новые колеса не так просто, как решить, какой дизайн вам нравится больше всего. Перед покупкой необходимо принять во внимание важные параметры. Этот процесс, известный как установка колес, помогает обеспечить совместимость колес с вашим автомобилем.Вы же не хотите получать колеса, которые не подходят или вызывают проблемы с управляемостью.

Во-первых, это диаметр, или насколько «большое» или «маленькое» колесо. Большие колеса - это стильное обновление, но больше не всегда лучше. Диаметр колеса напрямую влияет на ускорение, торможение, управляемость, передачу трансмиссии и показания спидометра. Большие колеса могут не поместиться в колесной нише, и вы можете почувствовать трение колеса о автомобиль при повороте или при сжатии подвески. Колеса большего размера также часто требуют использования шин с более низким профилем, которые не обеспечивают плавность движения по неровностям дороги и могут быть более подвержены проколам. Установка тормозов - еще одно соображение, связанное с диаметром, но обычно только при выборе колеса меньшего размера.

Ширина колеса - еще одно важное измерение. Передний интервал колеса (расстояние от центральной линии до внешнего края) и задний интервал (расстояние от центральной линии до внутреннего края) составляют его ширину.Выбор более широкого обода и, как следствие, более широкой шины может обеспечить лучшее сцепление и тягу при поворотах, ускорении или торможении. Однако более широкий обод также имеет более высокую вероятность трения о внутреннюю часть колесной арки и, вероятно, снизит экономию топлива.

Измерение центрального отверстия поможет обеспечить плотную посадку без вибрации. Отверстие расположено так, чтобы точно соответствовать ступице, обеспечивая точное положение колеса по центру при затягивании выступов. Центральное отверстие является несущей частью колеса, поэтому важно, чтобы его размер точно соответствовал ступице колеса.Слишком маленький, и он не поместится, слишком большой, и он не сможет выдержать вес транспортного средства. Некоторые производители колес предлагают использовать проставки для решения этой проблемы, если центральное отверстие слишком велико, однако это не рекомендуется в качестве постоянного решения.

Расположение болтов и диаметр окружности болтов - другие важные измерения. Схема расположения болтов означает количество выступов, которыми колесо крепится к ступице. У большинства автомобилей есть четыре или пять выступов, но некоторые автомобили большой грузоподъемности имеют шесть или даже восемь выступов.Диаметр центра болта - это диаметр окружности, образованной центром отверстий для болтов. Несоответствие разболтовки или диаметра центра болта означает, что колеса просто не войдут в автомобиль.

Конструкция алюминиевых дисков

Большинство автомобильных колес изготавливают из алюминиевого сплава, но их можно производить разными способами. Кованые колеса начинаются с цельного куска алюминия, который затем под сильным давлением и высокой температурой формируется в окончательную форму. Ковка дает чрезвычайно прочные и часто легкие колеса.

Литье под действием силы тяжести - это самый простой процесс, который заключается в заливке расплавленного металла в форму. Необходимо использовать больше металла, чтобы обеспечить необходимую прочность, создавая сравнительно более тяжелый обод.

Литье под низким давлением заставляет расплавленный алюминий помещаться в форму для плотной упаковки и увеличения прочности. При литье противодавлением используется противоположная концепция: при помощи вакуума жидкий металл засасывается в форму. Процесс другой, но результаты похожи.

Гнутые колеса

Flow популярны в автоспорте.Они начинаются с основной металлической отливки, которая затем формируется под давлением во время прядения. Это растягивает и сжимает материал, увеличивая его прочность на разрыв, ударопрочность и несущую способность.

Круги для заготовок изготавливаются с высокой точностью из цельной металлической заготовки. Машина медленно вырезает материал, пока не останется только желаемая форма. Поскольку колеса для заготовок сохраняют молекулярную структуру заготовки, они чрезвычайно прочные, однако обычно не такие легкие, как кованые или кованые альтернативы.

Независимо от метода, большинство колес имеют какую-либо краску, порошковое покрытие или анодирование, чтобы обеспечить защиту от элементов и добавить цвет. У некоторых колес есть обработанные поверхности, чтобы обнажить яркий металл под ними вдоль обода, спиц или диаметра центра болта, что добавляет дополнительный штрих стиля.

Проблемы с колесами

Это могут быть твердые куски металла, способные выдержать тысячи фунтов веса, но колеса не защищены от проблем. Помимо множества соображений по установке, надежность и прочность имеют решающее значение для безопасности за рулем.Легкие колеса могут вращаться быстрее и легче вращаться, но они более подвержены образованию вмятин, трещин и других повреждений. Тяжелые колеса могут быть прочнее и долговечнее, но могут снизить экономию топлива. Дело в том, что грузовик, перевозящий тяжелые грузы, внедорожник с колесной формулой 4x4, маневренный спортивный автомобиль и роскошный седан - все они будут иметь разные колеса, которые лучше всего подходят для их характеристик.

Колеса могут использоваться повсеместно в автомобилях, но они не так просты, как кажется. Имея широкий диапазон размеров и стилей, существует набор колес, который удовлетворит потребности любого водителя.

.
