Колесо автомобиля

Колеса – составляющие ходовой части, обеспечивают связь автомобиля с дорогой, причем это единственные элементы в конструкции машины контактирующие с дорожной поверхностью. Основная функция колес – обеспечение движения авто. Именно они за счет взаимодействия с дорожным полотном преобразуют вращение, полученное от силовой установки и трансмиссии, в перемещение автомобиля.

Назначение, функции

В целом, колеса автомобиля делятся на три категории, в зависимости от выполняемой ими функции, — ведущие, управляемые, поддерживающие. На ведущие колеса подается вращение и благодаря контакту с дорогой они заставляют автомобиль двигаться. Но в процессе передвижения авто необходимо изменять направление движение, маневрировать и за это отвечают управляемые колеса.

Грузовые авто предназначены для транспортировки грузов и для снижения нагрузки на ведущие и управляемые колеса, в конструкцию ходовой части добавлены поддерживающие. Они не приводят в движение авто, не участвуют в обеспечении маневрирования, их задача – принятие части нагрузки «на себя».

В легковых авто используется 4 колеса, в грузовиках же их количество может достигать и 12, а в спецтехнике – до 24. Примечательно, что на грузовиках обычно колеса разделены по категориям – одни из них ведущие, вторые – управляемые, остальные – поддерживающие.

Привод легковых автомобилей

Что касается легкового транспорта, то у них используемые виды колес автомобиля могут делиться как по назначению, так и быть совмещенными. К примеру, в заднеприводных моделях колеса, установленные на задней оси – ведущие, а на передней – управляемые. А вот в переднеприводных версиях – колеса передней оси являются одновременно и ведущими, и управляемыми, задние же выполняют лишь поддерживающую функцию.

Требования к колесам. Составные элементы

Конструкция этих составляющих ходовой части включает в себя два компонента – диск и шину. Но несмотря на это, устройство колеса автомобиля – достаточно сложное и к ним выдвигается немало требований:

  • быть прочными;
  • обеспечивать хорошее сцепление с дорожным покрытием;
  • надежно крепиться к ходовой части;
  • поглощать воздействия от мелких неровностей дороги;
  • служить длительный срок.

Колесный диск выступает в качестве посадочной основы для шины и одновременно обеспечивает крепление колеса к ходовой части. На эту составляющую воздействуют значительные нагрузки во время движения, поскольку они первые принимают на себя колебания от неровностей дороги и передают их на подвеску.

Диск

Колесный диск состоит из двух элементов – самого диска и обода. Выпускается четыре вида автомобильных дисков – стальные сварные (штампованные), цельнолитые (легкосплавные, кованные), комбинированные и композитные. В первом виде диск и обод – два разных элемента, соединенных между собой при помощи сварки. В литых дисках его составляющие – единая неразъемная конструкция.

Третий тип – это так называемые комбинированные или разборные диски, бывают двух- или трехсоставными. Являются лучшими дисками по всем характеристикам, поскольку центральная секция обычно выполняется литой и соответственно можно получить любой дизайн, а обод выполняется методом штамповки. Четвертый и самый редкий тип – композитные, стоимость их просто запредельная из-за сложной технологии производства и поэтому увидеть их можно только на спорткарах.

Диск – элемент обеспечивающий крепление колеса. Для этого в нем по центру проделано посадочное отверстие, по окружности которого расположены крепежные отверстия. Количество крепежных отверстий на легковых авто варьируется от 3 до 5, на грузовых же их обычно 6-8. Фиксация диска на ступице осуществляется либо болтами, либо шпильками с гайками.

Конструкция литого диска

Обод предназначен для установки шины. Он обладает сложным поперечным профилем, которое необходимо для правильной и надежной посадки ската. Если рассматривать обод в профиль, то он имеет ступенчатую форму.

Центр обода представлен в виде утопленной площадки, к которой примыкается диск. С обоих сторон от центра сделаны ступеньки, которые сформированы кольцевым выступом (хампом), полкой и бортом.

Хамп предназначен для фиксации шины в ободе и предотвращает ее уход к центру обода. Полка выступает в качестве посадочной площадки для борта ската. Борт обода удерживает шину на полке и не дает ей «слезть».

Отметим, что это самый распространенный тип диска. Но на грузовых авто и спецтехнике можно встретить иные виды дисков авто – с фиксирующим кольцом, разборные (диск состоит из двух половин, стягивающихся болтовым соединением).

Устройство шины

Шина – вторая составляющая колеса. Она также обладает достаточно сложной конструкцией, поскольку в ее задачу входит обеспечение сцепления с дорожным полотном, принятие и гашение колебаний от мелких неровностей, удержание веса. Для выполнения своих функций шина должна быть прочной, но при этом и эластичной. Отметим, что шина является своего рода оболочкой, которая заполняется наполнителем – воздухом или специальными газами.

Шина состоит из эластичного радиального каркаса, задающего форму изделию, на который последовательно нанесены резиновая прослойка, брекер (силовой металлический корд), бандаж из нитей (капроновый корд) и протектор. По внутренней окружности радиальный каркас формирует посадочный борт шины, в который для жесткости установлено проволочное кольцо.

Одна из схем шины

Видимыми элементами шины являются протектор, выступающий в качестве основной рабочей поверхности (он контактирует с дорожным полотном) и боковины. Переход между этими элементами получил название – плечо.

Для обеспечения сцепления с дорогой, протектор обладает сложным узором, который формируется ребрами, блоками с канавками и ламелями.

Разновидности шин

Поскольку автомобили эксплуатируются при разных дорожных условиях, то производителями выпускаются различные виды шин автомобиля. Это позволяет обеспечить оптимальные ходовые качества при тех или иных условиях. Достигаются необходимые показатели двумя факторами – материал изготовления и рисунок протектора.

В целом, все выпускаемые шины можно разделить на две категории по таким критериям как сезонность использования и характер дорожного полотна.

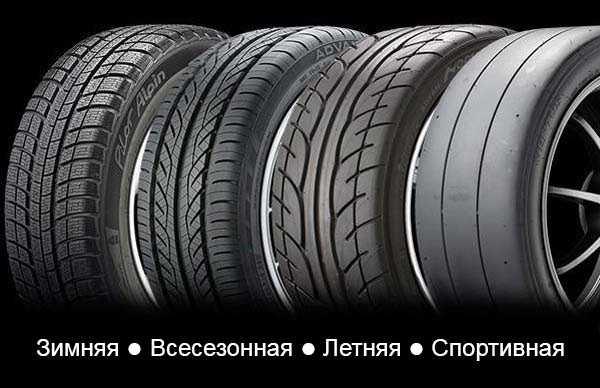

По сезонности использования шины делятся на:

  1. Летние
  2. Зимние
  3. Всесезонные


При изготовлении летнего варианта используется твердая резина, что обеспечивает отличное сцепление с дорогой. Предназначены они для использования по твердому сухому покрытию.

Зимние делаются мягкими чтобы в условиях пониженных температур обеспечивалась должная эластичность изделию. Также такие шины отличаются глубоким рисунком протектора. Помимо этого, многие модели оснащаются стальными шипами, обеспечивающими хорошее сцепление колеса на ледяной поверхности.

Что касается всесезонных шин, то в мире такой тип используется только в некоторых северных странах. Эти шины делаются из резины средней жесткости, что обеспечивает приемлемое сцепление с дорогой летом и сохраняет эластичность зимой.

Что касается типов шин, разделяющихся по характеру дорожного полотна, то они делятся на:

  1. Дорожные
  2. Внедорожные
  3. Универсальные

Дорожный вариант предназначен для использования на твердом покрытии. Внедорожные шины, отличающиеся более развитым протектором с сильными грунтозацепами, позволяют передвигаться на рыхлых поверхностях – песок, грязь. Универсальные же совмещают в себе качества дорожных и внедорожных шин.

Помимо этих двух критериев шины можно разделить еще по одному критерию – рисунку протектора. Он бывает симметричным, направленным и ассиметричным.

Симметричные шины обладают хорошими ходовыми качествами на сухой поверхности и имеют рисунок, который позволяет устанавливать колеса любым способом (менять местами, перекручивать на 180 град.).

Направленный рисунок обеспечивает самые лучшие ходовые качества в условиях движения по мокрой поверхности, но их ставить нужно только в строго определенном направлении.

Ассиметричные шины отличаются тем, что одна часть протектора обладает направленным рисунком, а вторая – симметричным. Это обеспечивает таким колесам неплохие показатели во время движения как по сухой, так влажной дороге.

Напоследок отметим, что при своей внешней простоте колеса автомобилей играют очень важную роль в обеспечении безопасности движения, поэтому подходить к их выбору следует очень тщательно.

autoleek.ru

Строение автомобильных шин

Благодаря колесам автомобиль имеет возможность передвигаться по дороге. На них подается вращение от двигателя через трансмиссию, а за счет сил трения колеса отталкивается от поверхности, и авто движется.

Автомобильные колеса состоят из двух компонентов – шины и диска. Основным рабочим элементом колеса является шина или по-другому скат, а диск выступает в роли посадочного места для нее, а также обеспечивает крепление колеса к ступицам.

Шины обеспечивают:

  • Сцепление с дорожным полотном;
  • Сглаживание мелких неровностей дороги;
  • Возможность движения по поверхностям с разными характеристиками;
  • Управляемость авто.

Также от этих элементов зависит шумность при движении.

Внутреннее устройство

Устройство автомобильной шины – сложное, несмотря на простой внешний вид. В поперечном сечении скат имеет С-образную форму, которая формируется рядом слоев.

Одна из схем шины

Эти слои имеют свое название:

  • кордовый каркас;
  • брекер;
  • протектор.

Дополнительно может использоваться подложка между последними слоями.

Кордовый каркас – основа шины. Основой каркаса выступает корд – прорезиненные слои нитей (из хлопка, вискозы, капрона, стальной проволоки), покрывающих всю площадь каркаса и расположенных определенным образом. Каркас может состоять из одного или нескольких кордовых слоев.

По расположению нитей каркаса шины делятся на диагональные и радиальные. В первом случае используется перекрестное расположение слоев корда. В радиальных шинах нити проходят перпендикулярно направлению вращения колеса. Диагональные шины сейчас практически не выпускаются.


Брекер – еще один слой корда, но он располагается не по всей площади каркаса, а лишь на рабочей поверхности. Помимо этого, в брекере используются более прочные нити, что обеспечивает повышение прочности и устойчивости каркаса к повреждениям. По сути, брекер выступает в качестве армирующей соединительной прослойки между каркасом и протектором. Кордовые нити брекера располагаются исключительно диагонально.

Протектор – внешняя рабочая часть шины. Представляет собой достаточно массивный резиновый слой из высококачественных материалов и с нанесенным узором, формируемым углублениями в резине. Этот узор получил название «беговой дорожки», которой контактирует с дорогой. Протектор не только обеспечивает нужное сцепление с поверхностью, он также выступает и в качестве защитного слоя, предохраняющего каркас от повреждения. Тип рисунка, наносимого на протектор, влияет на сцепные качества шины и подразделяет их на дорожные, универсальные, повышенной проходимости.

Внешнее устройство

Если рассматривать устройство автомобильной шины только снаружи, то она состоит из:

  • бортов;
  • боковин;
  • плеч;
  • беговой дорожки.

Борта обеспечивают надежную посадку шины на диск. Жесткость этих элементов обеспечивается силовыми кольцами из металлической проволоки, вплавленными в каркас по окружности. Если рассматривать поперечное сечение шины, то борта – это вершины в С-образной форме.


От бортов отходят боковины – боковые части каркаса, покрытые дополнительно защитным слоем резины, предотвращающим повреждение кордового каркаса.

Плечи обеспечивают переход от боковин к беговой дорожке. Помимо этого, при деформации (при наезде на препятствие, вхождении в поворот) плечи принимают участие в обеспечении сцепления с дорогой.

К плечам подходит беговая дорожка, являющаяся основной рабочей поверхностью, поэтому именно она имеет наиболее многослойную структуру.

В поперечном сечении устройство шины такое: имеется два борта, соединенных с двумя боковинами, которые переходят к плечам, а те – подходят к краям одной беговой дорожки, что и формирует С-образную форму.

Классификация

Существует несколько критериев, по которым делится автомобильная «резина»:

  • Способ герметизации внутреннего пространства;
  • Сезонность использования;
  • Тип протектора;
  • Сфера использования.

Все эти критерии достаточно важны и учитываются при выборе авторезины.

Метод герметизации

По способу герметизации, существующие виды автошин делятся на камерные и бескамерные.


В камерных воздух, обеспечивающий необходимое давление внутри, закачивается в специальный резиновый баллон – камеру. Основным недостатком таких колес является легкость повреждения, поскольку даже незначительный прокол камеры приведет к спусканию колеса. Но с другой стороны, изгибы обода диска при сильных ударных нагрузках не приводит к спусканию. На легковых авто камерный тип сейчас используются очень редко.

В бескамерных воздух закачивается в пространство, образованное внутренней поверхностью шины и диском. Они менее «чувствительны» к проколам и способны выдержать до 7-8 пробитий (при условии, что элемент, проколовший шину, остается в ней). Но даже незначительный изгиб обода приведет к «отслаиванию» борта и колесо стравит воздух.

Сезонность использования

По сезонности использования шины делятся на летние, зимние и всесезонные. Отличия между ними сводятся к материалу изготовления (в летних используется жесткая резина, а зимних – мягкая), форме рисунка и глубине протектора. Всесезонный вариант является промежуточным, и должных сцепных качеств не обеспечивает ни зимой, ни летом. Оптимальный период использования такой резины – ранняя весна и поздняя осень.

Тип протектора

По типу протектора виды автошин бывают дорожными, повышенной проходимости и универсальными. Первые предназначены для эксплуатации по твердой поверхности. Шинам повышенной проходимости характерны глубокий протектор и ярко выраженные грунтозацепы, обеспечивающие отличные ходовые качества авто по пересеченной местности. Универсальные колеса подходят как для движения по дороге, так и по бездорожью, но не сильному, поскольку грунтозацепы в них есть, но они не очень «мощные».

Сфера использования

По сфере использования шины бывают общего назначения и спортивные. Все виды автошин общего назначения обладают определенным соотношением высоты профиля к ширине, что обеспечивает необходимый объем для закачки воздуха.

К спортивной резине относятся низкопрофильные шины, слики и полуслики. Низкопрофильные отличаются небольшой высотой боковин. Но для обеспечения нужного объема для закачки воздуха, конструкторы увеличили ширину шин. В результате площадь контакта беговой дорожки возросла, поэтому низкопрофильные шины отличаются улучшенными сцепными качествами. Предназначены они для езды только по твердой поверхности. Благодаря наличию протектора, допускается их использование на дорогах общего назначения.


Слики – исключительно спортивные шины. Их особенность – полное отсутствие рисунка протектора, что обеспечивает максимальное пятно контакта колеса с дорогой. Они применяются только на сухих твердых покрытиях.

Полуслики отличаются от сликов наличием небольшого протектора, в центральной части беговой дорожки, по краям же на поверхности узора нет. Несмотря на имеющийся протектор, использовать такую резину на дорогах общего назначения нельзя, на них можно ездить только по автотрекам.

Самая частая проблема, связанная с шинами во время эксплуатации авто, — проколы, в результате которых воздух их колеса выходит и дальнейшая его эксплуатация невозможна.

Частично эта проблема решилась с появлением бескамерных шин. Как уже указывалось, они способны выдержать определенное количество проколов.

Технология Flat

Попытки решить эту проблему привели к появлению так называемой «беспрокольной» резины, она же – Run Flat шина.

Существует две технологии Run Flat, применяемых на автомобилях. Первая из них – усиление боковин. Благодаря увеличению жесткости боковин, при стравливании воздуха вес авто начинает на себе удерживать именно боковины. Благодаря этой технологии на колесе без воздуха можно преодолеть до 100 км пути при сравнительно неплохой скорости – до 80 км/ч.

Технология run flat

Вторая технология – использование поддерживающего кольца. Это кольцо, изготовленное из высокопрочного пластика или металла, устанавливается и фиксируется на диске внутри шины. В случае прокола колеса, при стравливании воздуха, колесо начинает опираться на кольцо, что позволяет продолжать движение без возможного повреждения диска. Несмотря на то, что кольцо изготовлено из твердых материалов, шумность при движении повышается не сильно, поскольку между дорогой и кольцом постоянно находится прослойка резины.


Технология Run Flat действительно позволяет решить проблему с проколами. Но в случае с колесами, имеющими усиленные боковины, то они не помогут при сильном порезе боковины. А колеса с поддерживающим кольцом стоят дорого и для обслуживания требуют специализированное оборудование.

Стоит отметить, что Run Flat – это общее обозначение технологии беспрокольных шин. Производители же зачастую используют свое обозначение такой резины, что создает определенную путаницу.

«Самолечащиеся шины»

Но существует еще одна технология «беспрокольных» шин – «самолечащихся». Она к Run Flat не относится.

Суть этой методики сводится к нанесению на внутреннюю поверхность шины специального вязкого материала. Он в случае прокола полученное отверстие закупоривает и не дает воздуху стравливаться. Эта технология является самой простой и при этом дешевой. Стоимость шин с таким внутренним покрытием практически не отличается от обычной бескамерной резины.


Кстати, на рынке автоаксессуаров сейчас можно встретить специальные составы, которые позволяют из обычных бескамерок сделать «самолечащиеся». И для этого достаточно через вентиль закачать состав внутрь колеса, а в процессе эксплуатации залитый материал равномерно распространяется по внутренней поверхности шины, минус этого способа в том что и вся внутренняя поверхность диска покроется этим составом.

autoleek.ru

Колеса и шины: История и теория

Колесо является одной из важнейших частей автомобиля. От характеристики колеса зависят в большей или меньшей степени все качества автомобиля:

  • динамика
  • экономика
  • плавность хода
  • проходимость
  • устойчивость
  • безопасность движения

С характеристикой колеса теснейшим образом связана конструкция силовой передачи и даже двигателя, мостов, подвески, тормозов. Размеры колес определяют объем колесных кожухов, а значит и планировку кузова, и удобства для пассажиров, и обтекаемость формы автомобиля.

На первых автомобилях устанавливали деревянные колеса кареты, затянутые в железный обод, или велосипедные колеса огромного диаметра. Постепенно пришли к мысли штамповать колеса из тонкого стального листа, снабжая их ребрами для повышения прочности и отверстиями для снижения веса.

Непрерывное увеличение числа оборотов вала двигателя, уменьшение высоты и веса автомобиля, улучшение дорог, применение независимой подвески и др. вызвали постепенное уменьшение диаметра колеса. Более чем метровый (вместе с шиной) диаметр первых легковых автомобильных колес сократился к 10-м 20-го века до 800—900 мм, а теперь, как правило, не превышает 650—700 мм. Диаметр обода колес легковых машин снизился с 19—20 дюймов до 13—15, а на некоторых автомобилях до 10—12 дюймов. Между тормозным барабаном и ободом почти не остается места для отверстий в диске.

Все же приходится предусматривать в диске хотя бы щели, иногда и отверстия в колесных колпаках, чтобы охлаждать тормозные барабаны. Может быть, в дальнейшем закрепление обода непосредственно на тормозном барабане еще более упростит и облегчит колесо, так как при этом открывается боковая поверхность барабана, чем создаются хорошие условия для охлаждения. Такое устройство уже применено на отдельных образцах автомобилей.

Рис. За 50 лет наружный диаметр автомобильных колес, диаметр обода и внутреннее давление в шинах резко уменьшились, а сечение профиля шины увеличилось.

С развитием колеса неразрывно связано развитие шины. Даже самые хорошие дороги (а улучшать их стали в некоторых странах только в XX веке) не могут обеспечить легкому автомобилю с жесткими колесами такой плавности хода, какую обеспечивают, например, тяжелому поезду стальные рельсы, уложенные на прочном, массивном основании. Даже при установке очень мягких рессор механизмы первых автомобилей не были предохранены от непрестанных ударов при езде по дорогам того времени. Автомобили начинали разваливаться на части: рассыпались колеса, ломались рессоры, рули «били по рукам», ослаблялось крепление двигателей, трещали по швам кузовы. Конструкторы пытались усиливать, утолщать части автомобиля, что утяжеляло автомобиль. Чтобы привести в действие тяжелые автомобили, нужны были мощные двигатели. С увеличением мощности двигателя вес машины возрастал все больше, а удары колес тяжелой машины на выбоинах и ухабах также были сильней, чем раньше.

Этот «заколдованный» круг удалось разомкнуть только тогда, когда на колеса автомобиля надели пневматические шины. Это уменьшило вес автомобиля примерно в 1,5 раза (его части можно было делать теперь менее массивными и прочными), удлинило срок его службы, сделало езду спокойной и удобной, дало ему возможность передвигаться со скоростью, о которой в XIX веке нельзя было мечтать. Пневматические шины были теми семимильными сапогами, без которых современный автомобиль был бы невозможен.

Конструкторы долго бились над созданием надежной шины. Первые шины лопались буквально на каждом шагу. В начале XX века самые лучшие шины, сделанные на заказ для гонок, приходилось менять на протяжении двух-трех сотен километров десятки раз. Можно без преувеличения сказать, что современные шины сделали бы самый тихоходный автомобиль начала XX века победителем любой гонки того времени.

Вот основные этапы развития шины.

На обод надевают кольцо, сделанное из резинового рукава. Кольцо служит внутренней камерой шины; камеру окружают прочной защитной резиновой покрышкой на парусиновой основе; небольшие гвозди не могут пробить теперь толщу покрышки. Парусиновую основу заменяют каркасом из одних продольных нитей (корд), чтобы уменьшить трение, нагрев и разрушение нитей. Для облегчения смены шин колеса снабжают съемными ободьями, а затем выполняют легкосъемными и сами колеса вместе с шинами.

Давление в шинах все понижается, возрастает объем камеры, т. е. диаметр сечения шины; в современных шинах давление составляет всего 1 —1,7 кг/см2. Наконец, появляются бескамерные шины, у которых плотное соединение края покрышки с ободом колеса создает герметическое пространство внутри покрышки:

  • клапан шины вентиль — устанавливают непосредственно на ободе
  • внутренняя поверхность покрышки покрыта клейкой массой, которая обволакивает отверстие в случае прокола
  • шина срослась с колесом в единое целое

Рис. Разрез бескамерной шины.

Нужно особо отметить деталь колеса, как бы связывающую колесо с шиной, — обод. Обод постепенно становится все шире, обеспечивая шине более широкую опору для сохранения радиальной эластичности шины без чрезмерного увеличения ее боковой эластичности при низком давлении (т. е. получение плавности хода без ухудшения устойчивости).

Таким образом, главными направлениями развития конструкции автомобильного колеса являются: уменьшение его диаметра (особенно диаметра обода) и веса при увеличении ширины обода и профиля шины, повышение эластичности шины, объединение колеса и шины в один неделимый механизм, упрощение конструкции колеса.

Только одно не изменилось в пневматической шине в процессе ее развития — это воздух.

До недавнего времени многие расчеты автомобиля были почти целиком основаны «по старой памяти» на жестком колесе. Однако «поведение» машины на эластичных колесах, особенно при движении с высокой скоростью, оказалось в действительности настолько отличным от «поведения» железнодорожного вагона или телеги, что науку о движении автомобиля пришлось изменить, и это затронуло, практически, все качества автомобиля.

В шине нагрузку от автомобиля главным образом несет воздух. И поэтому существует единый для всяких пневматических шин —старых, новых и будущих, высокого и низкого давления, малых и больших, камерных и бескамерных — закон грузоподъемности шины.

В основе этого закона лежит предпосылка, что на единицу количества воздуха, находящегося в шине, должно приходиться определенное всегда одинаковое количество килограммов нагрузки. Другими словами, отношение нагрузки Gк, приходящейся на колесо, к количеству сжатого воздуха в камере шины должно быть постоянным. Назовем это отношение показателем удельной грузоподъемности шины.

Количество воздуха в шине можно найти, применив закон физики, по которому объем газа уменьшается пропорционально увеличению давления:

po/p = Vk/Vo

Если объем камеры равен Vk, а давление воздуха в ней равно р, то для накачки шины потребуется взять Vo литров воздуха из атмосферы, где давление составляет рo = 1 кг/см2. Из уравнения находим, что:

Vo = Vk * p/po = Vo*p

Теперь можно написать уравнение для показателя удельной грузоподъемности шины, который обозначим буквой nш («эта»):

nш = Gk / Vo = Gk / VkP кг/л

Так как нагрузка на шину воспринимается не только находящимся в ней воздухом, но и (в небольшой степени) корпусом покрышки, жесткость покрышки должна быть учтена при расчетах удельной грузоподъемности шины. Опытным путем доказано, что в данном случае жесткость покрышки для различных шин можно считать более или менее постоянной, поэтому достаточно прибавить к значению давления в шине р постоянную величину; эта величина примерно равна единице. Тогда уравнение показателя удельной грузоподъемности шины для неподвижного колеса примет такой вид:

nшс =Ggk / Vk * (p + 1) кг/л

Необходимо внести в это уравнение еще одно дополнение.

При движении автомобиля на шину действуют не только вес автомобиля, но и центробежные и другие силы. Эти дополнительные нагрузки на единицу объема шины возрастают с уменьшением радиуса колеса, так как увеличивается число оборотов колеса, необходимое для достижения автомобилем той или иной скорости, а следовательно растет центробежная сила и т.д. Поэтому в числитель уравнения нужно включить множитель (поправочный коэффициент), примерно пропорциональный радиусу колеса. Для упрощения принимаем этот коэффициент равным D + 2b / 2, где D — диаметр обода в дюймах, b — размер профиля шины в дюймах, как они обозначены в торго вой маркировке шины. Тогда уравнение принимает вид:

nш = Gk (D + 2b) / 2Vk * (p + 1) кг*дюйм/л

Рис. Размер шины

Объем шины (камеры) можно упрощенно представить как объем геометрического тела, называемого тором (кольцо с круглым сечением, «баранка»), у которого внутренний диаметр равен диаметру обода D, а диаметр сечения равен размеру сечения профиля шины b.

Изучение шин показывает, что действительный объем шины примерно на 25% меньше подсчитанного таким образом ее объема, так как сечение шины не совсем круглое.

Коэффициент nш равен для шин легковых автомобилей 77,5, для шин грузовых — несколько ниже (в связи с большим сроком ходимости): 70,5 для шин с сечением до 10 дюймов и 60,5 для шин большего размера. Зная показатель удельной грузоподъемности шины, можно с достаточной точностью определять допустимую нагрузку на шину, внутреннее давление в шине для данных условий работы и т. д.

На основе этих законов разработаны номограммы (графики) для выбора шин. Из рассмотрения номограмм для шин легковых автомобилей можно сделать вывод, что существует зависимость между рекомендуемой наибольшей (по нагрузке на шину) скоростью автомобиля Va, наружным диаметром шины (или радиусом ro) и внутренним давлением в шине.

Номограмма для легковых автомобилей состоит из четырех графиков. На верхнем левом (главном) графике, на левой (вертикальной) оси нанесены значения наружного диаметра шины Dk, на поле графика — две группы кривых: для диаметров обода D и для ширины профиля b.

Рис. Номограмма для определения характеристики шин легковых автомобилей. Пример пользования номограммой показан жирной линией.

Рис. Номограмма для определения характеристики шин грузовых автомобилей.

Горизонтальная ось графика связана с нижним левым графиком, вертикальная шкала которого показывает давление в шине, а кривые на поле графика соответствуют различным нагрузкам, приходящимся на колесо. Два правых графика служат для уточнения характеристики шины в случае, если нужно эксплуатировать шину со скоростями, большими чем нормальная.

На номограмме толстыми линиями показан пример пользования ею. Пусть будут заданы: наружный диаметр шины около 700 мм (около 28 дюймов), желательное по соображениям плавности хода и устойчивости давление в шине 2 кг/см2, нагрузка на шину 420 кг.

Находим на вертикальной оси главного графика значение 28 дюймов и проводим отсюда горизонтальную линию. Затем находим кривую нагрузки 420 (между кривыми 400 и 450) и точку ее пересечения с горизонталью, соответствующей давлению в шине 2 кг/см2; из этой точки пересечения проводим вертикальную линию до пересечения с проведенной ранее прямой на уровне 28 дюймов. Точка пересечения указывает искомые ширину профиля и диаметр обода.

Это шина 6.00—16, устанавливаемая на автомобиле М-20 «Победа», причем рекомендуемая наибольшая скорость движения составляет около 113 км/час (правый верхний график).

При необходимости изменить один из параметров потребуется изменить и некоторые другие. Так, если скорость систематически или в продолжительном пробеге составляет 120 км/час, нужно уменьшить нагрузку или увеличить давление в шине до 2,25 кг/см2 (правая нижняя часть номограммы), что должно быть учтено при выборе жесткости подвески.

Номограмма для грузовых автомобилей не имеет правых двух графиков. В остальном пользоваться ею можно так же, как и описанной выше номограммой для легковых автомобилей. Если измерить расстояние от центра неподвижного колеса до поверхности дороги, называемое статическим радиусом rс, оно окажется меньшим, чем наружный радиус колеса с шиной ro, измеренный в других точках, так как вследствие эластичности шина сминается под действием нагрузки. Величина ro — rc = fш называется статическим прогибом шины (т. е. прогибом шины в положении, когда автомобиль неподвижен). Нагрузка в кг, вызывающая статический прогиб в 1 см, определяет жесткость шины. Жесткость шины Сш в кг/см2 находится из уравнения

Cш = Gk / fш

где Gk — нагрузка на колесо в кг
fш — статический прогиб шины в см

Рис. Радиусы колеса с шиной

При движении автомобиля в связи с увеличением давления в шине от ее нагрева и вследствие действия центробежной силы радиус колеса слегка увеличивается. Наоборот, при передаче крутящего момента радиус может несколько уменьшиться. Таким образом при движении автомобиля так называемый радиус качения rk может изменяться, но это изменение так незначительно (3—6 мм), что дальше оно учитываться не будет, поэтому можно считать rc = rk.

Таблица. Сравнение размеров зарубежных шин прежних и современных выпусков

Решающее значение для грузоподъемности шины имеет сечение профиля, а не диаметр обода. О том, как влияет введение уменьшенных диаметров ободов и увеличенных профилей шин на их удельную грузоподъемность (или нагруженность), свидетельствует сравнение показателя nш для новейших заграничных шин и шин первых выпусков. Первые шипы иностранных фирм имели так же, как и отечественные, постоянный, но несколько более высокий показатель nш по сравнению с показателем для современных шин, так как в то время фирмы задавали большую нагрузку на шины. Это делалось по коммерческим соображениям, а также вследствие наличия большого процента натурального каучука в шинах и в расчете на работу легковых автомобилей в основном в условиях хороших городских дорог и на автомагистралях. Нагруженность введенных новых шин резко снизилась, несмотря на сохранение наружного диаметра и снижение давления в шинах для улучшения плавности хода автомобиля. Снижение нагруженности шины вызвано стремлением без ущерба для ее срока службы увеличить скорость автомобиля.

Увеличить скорость, улучшить условия перевозки пассажиров и груза, продлить срок службы и тем самым повысить экономичность автомобиля — это наиболее заметные направления развития колес и шин, и они полностью совпадают с главными задачами по усовершенствованию автомобиля.

ustroistvo-avtomobilya.ru

Азот, покрышки и пятнадцатый радиус: все мифы о колёсах автомобиля

Бессмертные шины

Многие из нас почему-то уверены, что шины не имеют возраста. Мол, есть протектор — можно ездить. Это совсем не так. Как и у любого другого узла автомобиля, срок работы шины ограничен не только пробегом и износом, но и временем и старением. Производители устанавливают разный срок службы, в среднем – пять-семь лет. Дело в том, что в её составе есть натуральный каучук, который стареет. Вследствие этого печального и неизбежного процесса шина разрушается.

В первую очередь она “дубеет” (особенно быстро это делает летняя шина, которая изначально жёстче зимней), что заметно сказывается на управляемости. Кстати, зимняя тоже не вечна, и деформируется она даже быстрее летней (опять-таки из-за своей природной мягкости), и расслаивается. А затем на старой резине появляются грыжи на беговой дорожке.

Обучающий специалист компании, который помог в написании материала, рассказал о случае, который прекрасно иллюстрирует последствия старения. На шиномонтаж приехал клиент с боковым порезом, который нельзя было отремонтировать. Он попросил поставить вместо испорченной шины шину с запасного колеса. Она была новой (читай — без пробега), но всю свою уже длинную жизнь провела в багажнике. Колесо собрали, отбалансировали и поставили на машину. Хватило её на две недели, потом её пришлось выкинуть: она просто состарилась и, несмотря даже на внешне идеальное состояние, работать не смогла.

Так что ездить по десять лет на одной резине и радоваться, как она прекрасно сохранилась, опасно. И если бесконечно растягивать жизнь шины невозможно, то возможность не убить шину раньше положенного срока есть.

Секреты долголетия

Вполне очевидно, что на долголетие шины влияет множество факторов. Но есть три основные вещи, которые позволяют проездить на шине хотя бы те самые гарантированные производителем годы. Это балансировка и правильные давление и хранение. Начнём с балансировки.

О том, что балансировать колёса обязательно, знают все. А о том, как часто это нужно делать, большинство даже не догадывается. На самом деле есть одно простое правило: поменял масло — отбалансируй колёса. Звучит, наверное, странно, но 10-15 тысяч километров — оптимальный пробег между проверкой балансировки. И это — для колёс от 16 дюймов. Маленькие колёса (от 13 до 15 дюймов) балансировать нужно ещё чаще — раз в 7-8 тысяч.

Ну, к чему приводит дисбаланс, знают все: неравномерный износ шашек протектора, в особо запущенных случаях ещё и бьёт руль. Не так дорого стоит балансировка, как потом новая шина (или даже ремонт ходовой части).

Проверять давление пинком по колесу — занятие такое же интеллектуальное, как пальцем оценивать температуру отработавших газов (только увечий не принесёт). Делать это надо манометром, притом не манометром, купленным в 1998 году и сделанным в провинции Сычуань, а манометром, который хотя бы проходит периодическую поверку. И те манометры, которые есть на некоторых АЗС, к таковым тоже не относятся, ибо показывают давление в зависимости от погоды, настроения китов у западных берегов Австралии и твитов Трампа. Одним словом, манометр нужен хороший, потому что между 1,8 и 2,1 атмосферы разница действительно большая, а некачественные приборы имеют очень большие погрешности.

Давление, которое надо поддерживать в колёсах, указано в инструкции по эксплуатации автомобиля и (обычно) на наклейке в дверном проёме. То, что давление должно отличаться в зависимости от времени года (кто-то думает, что зимой давление должно быть меньше или больше, чем летом) — миф. Оно всегда должно соответствовать тому, что указано в инструкции.

Но что верно, так это то, что при перепадах температуры (например, при резком похолодании) будет нелишним проконтролировать давление внепланово: оно действительно зависит от внешних условий. Кратковременно снижение возможно только для того, чтобы выехать из грязи. Такой приём используют, он работает, но после преодоления сложного участка колёса нужно подкачать. В конце концов, правильное давление сохранит жизнь не только шинам, но и… да, ходовой части.

Ну и, наконец, хранение. Тут мы обычно делаем больше всего ошибок. Есть такой ГОСТ Р54266-2010, где весьма подробно расписано, как правильно хранить шины. Сказано об этом уже очень много, поэтому подробно останавливаться не будем. Основное правило в том, что хранить на балконе, в железных гаражах, залитыми водой и замерзшими, под прямыми солнечными лучами — неправильно. Колёса в сборе нужно складывать стопкой или хранить подвешенными, шины отдельно – стоймя. А если вы хотите сдать колёса на хранение компании, которая предлагает такие услуги, узнайте, как хранят колёса там. В солидных конторах все условия обычно соблюдают.

Если всё же храните шины где-нибудь в гараже, хорошо их отмойте. Особенно зимние: после сезона на них остаётся очень много дорожной химии, которая сильно сокращает их ресурс.

Больше — не лучше

Знаете, как вывести из себя хорошего шиномонтажника? Назовите шину покрышкой, баллоном или скатом. И добавьте: пятнадцатого радиуса. Действительно, покрышка — это привет из камерного прошлого, баллон и скат — ещё из более древнего времени. А цифра в сочетании R15 или R16 — это не радиус, а диаметр. Буква R обозначает тип шины — радиальная.

Неудивительно, что, путая терминологию и размерности, многие совершают ещё большую ошибку, “обувая” свой автомобиль в колёса неподходящего размера. Почем-то жертвы NFS считают, что Приора на 18-дюймовых дисках и шинах с низким профилем — это круто, красиво и спортивно. На самом деле, конечно, всё не так. Во-первых, 79-80% плавности движения обеспечивает как раз шина, и ездить на “изоленте” просто не комфортно. Во-вторых, риск повредить и шину, и диск вырастает многократно, а с учётом стоимости колеса получается и вовсе грустно.

Справедливости ради признаем, что иногда смысл в установке больших колёс есть. Например, если машина — спортивный снаряд. Ну, или установлены тормозные механизмы такого размера, что стандартный диск на них не налезает. Но признайтесь, вы часто видели такие машины?

Зато недостатков и вправду много. Самое главное — это увеличение площади контакта, что критично для управляемости на зимних шинах, особенно на шипованных. Чем больше пятно контакта — тем меньше удельное давление, а значит, и сцепление с дорогой. А так как диски большого диаметра как правило подразумевают и большую ширину шины, то снижение давления при малом весе малолитражки получается очень значительным. И управляемость может стать хуже. Летом ситуация несколько иная, и большое пятно действительно пойдёт на пользу управляемости. Но во вред топливной экономичности.

Вместо воздуха

Кстати, тут возникает вопрос: а есть ли смысл накачивать колёса азотом? Ведь на первый взгляд, вся эта азотная история больше смахивает на хитрый план маркетологов. На самом деле, смысл в этом есть. Хотя бы исходя из того, что закон Шарля (для тех, кто не помнит школьный курс: давление газа фиксированной массы и фиксированного объёма прямо пропорционально абсолютной температуре газа) работает только для идеального газа.

Другими словами, для снижения разницы давления между горячей и холодной шиной подойдёт любой чистый газ без примесей (любой чистый газ ближе к идеальному, чем воздух, являющейся смесью газов). Качают азотом, потому что его больше всего в воздухе, и стоимость его выделения минимальна. А вот утверждение, что азот предпочтительнее воздуха из-за снижения коррозии дисков (в азоте, в отличие от обычного воздуха, нет воды) — миф. Нужно ездить очень много десятков лет на одних дисках, чтобы заметить разницу. Раньше сгниёт машина, так что коррозии диска из-за воздуха бояться не надо, у него для этого есть совершенно другие причины.

Ну и если говорить о мифах, напомним ещё одно заблуждение, которое утверждает, что большой разницы между импортными и отечественными шинами нет, потому что и то, и другое сделано из российского каучука. В этом утверждении есть только доля истины, которая заключается в том, что наш синтетический каучук в качестве базы действительно используется практически во всём мире.

Но это не значит, что разницы между “ярославкой” и “хаккой” нет никакой. Тут важнее то, какие присадки используются, как соблюдается точность изготовления, каков рисунок протектора и конструкция шины в принципе. Так что из одного каучука можно сделать и хорошую шину, и плохую. Собственно, так оно и происходит. Справедливости ради отметим, что и среди российской резины есть хорошая. Но модель называть не станем, нам за это пока не заплатили.

Теперь перейдём к ещё одной интересной теме, в которой спорных моментов больше, чем в толковании пророчеств Ванги. Речь пойдёт о ремонте шин.

Вулканизация, жгут и дошиповка

Повреждение шины — вещь обыденная. На дороге всякое бывает, и избежать этого невозможно. Зато можно избежать нежелательных способов, которыми потом можно шину восстановить.

Нет ничего опасного в боковых порезах. Ведущие мировые производители материалов для ремонтов шин допускают размер повреждений размером до 50 х 30 мм. Если повреждение не превышает этих размеров и находится в ремонтной зоне, то хорошие шиномонтажки предложат восстановить шину с пожизненной гарантией. Но если мастерская, в которой пришлось отремонтировать колесо, вызывает сомнения, лучше его всё равно переставить назад.

А вот такой модный нынче жгут специалисты ставить вообще никогда не советуют. Он пришёл к нам вместе с бескамерными шинами. В те времена автолюбители были ещё настолько рукастыми, что считали полевой ремонт колеса не слишком сложной работой, поэтому в машине ездили не только запаски, но и монтажки для сборки и разборки колёс. И если с камерой это сделать было можно, то с бескамерным колесом фокус не выйдет, для его сборки (и разборки) обязательно нужен станок.

Вот тогда жгут стал чем-то вроде “успокоителя нервов”: при желании прокол можно заделать за несколько минут, причём часто даже не придётся снимать колесо. Тем временем при установке жгута шине причиняется дополнительный вред (вы же наверняка видели, как при этом расширяют отверстие). Рано или поздно в этом месте появляется грыжа, поэтому если есть возможность добраться до шиномонтажки с помощью регулярной подкачки, лучше жгут не ставить. А уже в мастерской поставить заплатку или “грибок”. Причём заплатка восстанавливает шину до заводского состояния. Интересный факт: жгут специалист называет “последним патроном”. Наверное, не случайно.

Ремонт жгутом допустим только в двух случаях: когда нет другой возможности доехать до мастерской и если шина уже настолько старая, что её не жалко испортить. Во всех других случаях жгутом лучше не пользоваться. И уж тем более не надо соглашаться на такой ремонт в шиномонтажке. Там нужно выбирать вулканизацию. Обратите внимание, что горячая вулканизация занимает часа три, холодная – минут 20, но если повреждение расположено в наиболее мягкой части (например, на боковине) горячая вулканизация будет предпочтительнее.

А вот про дошиповку ничего плохого сказать нельзя. Но опять же — про качественную дошиповку. Раньше новые шипы ставили рядом со штатным гнездом от старого шипа, высверливая новое гнездо. Ставили при этом обычный заводской шип. Этот способ имеет большие недостатки: и новые гнёзда пользы не приносят, и рисунок ошиповки меняется. Сейчас есть другие технологии: новые шипы с увеличенным донцем ставят в старые отверстия. Они там держатся надёжно, а эксплуатационные характеристики шины не снижаются. Обкатывать такую дошипованную шину нужно как новую: километров 300-500 без резких манёвров и с максимальной скоростью не более 80 км/ч.

Вместо заключения

Большую часть неприятностей, которые могут принести колёса, можно избежать при внимательном ним отношении. Неисправности обычно незаметны, особенно на современных тяжёлых машинах, нашпигованных электроникой, которая часто устраняет признаки неисправности шин (например, система курсовой устойчивости снижает эффект ведения в сторону при недостаточном давлении в каком-либо колесе). Да и последняя стадия — биение в руль — тоже обычно заметно уже поздно, когда геометрия колеса нарушена окончательно. А внимания колёса требуют не меньше, чем другие системы автомобиля.

Только представьте: вентиль (да-да, вентиль, а не “пипка” и не “сосок”) на скорости 60 км/ч на 14-дюймовом колесе оттягивается с силой 1,3 кг. А ведь он на первый взгляд — очень маленькая и незаметная деталь. Но даже его лёгкий “тюнинг” в виде колпачков с Алиэкспресса может привести к печальным последствиям: они намного тяжелее штатных пластиковых, и центробежная сила выходит за грань дозволенного.

Наличие грыжи, жгута, пореза, прокола — всё это должно вовремя находиться и устраняться. Ну, и следите за износом. Индикаторы износа на любых шинах имеют стандартную высоту в 1,6 мм, в то время как зимняя шина считается непригодной при остаточной высоте протектора 4 мм. Да и летняя шина с высотой 1,6 мм окончательно перестаёт отводить воду, а это — прямая предпосылка к аквапланированию.

Внешний осмотр – это хорошо, но недостаточно. Колёса тоже должны проходить периодическую диагностику, их тоже нужно показывать специалистам.

В общем, правильно говорят, что безопасность начинается с колёс. И понять это надо вовремя.

Опрос

Увидели для себя что-нибудь новое в подборке?

Всего голосов:

www.kolesa.ru

Как выбрать шины и диски для автомобиля (правильно укомплектовать)

Колесные диски и шины – это один из важнейших элементов современного автомобиля, обеспечивающий не только комфорт движения, но и безопасность, а потому к выбору покрышек и дисков нужно отнестись со всей серьезностью. Чтобы облегчить вам эту задачу, мы собрали вместе все правила и нюансы, связанные с подбором дисков и покрышек, а также тонкости их различных сочетаний.

Начнем же с самого простейшего. Собираясь покупать новые диски и резину, обязательно загляните в руководство по эксплуатации вашего автомобиля, в котором производитель, как правило, всегда указывает необходимые сведения о допустимых размерах дисков и шин. Отклоняться от заводских рекомендаций, особенно начинающим автомобилистам, категорически не рекомендуется, так как несоответствующие правильным размерам диски и шины, как минимум, могут привести к более быстрому износу подвески и самих колес, а, как максимум, способны спровоцировать резкое ухудшение ходовых качеств автомобиля, что чревато увеличением расхода топлива, снижением управляемости и даже аварией на дороге.

Перед выбором дисков и покрышек необходимо разобраться с их маркировками. Диски, как правило, получают маркировку наподобие «R13 4×98 ET35 J5 D58.6», где R13 – это диаметр колесного диска в дюймах, 4×98 – количество крепежных отверстий и диаметр их центров в миллиметрах, ET35 – вылет колеса или расстояние от плоскости симметрии обода до плоскости крепления диска (мм), J5 – ширина обода диска в дюймах, а D58.6 – диаметр центрального ступичного отверстия. В свою очередь шины имеют основную маркировку по типу «235/70 R16 105H», где R16 –диаметр колесного диска, для которого предназначена резина, 235 – это ширина шины (профиля) в миллиметрах, 70 – процентное соотношение ширины шины и высоты ее профиля (серия), а 105H – индексы допустимой нагрузки и скорости.

Двигаемся дальше и приступаем непосредственно к выбору комплекта шин и дисков:

  • При подборе новых колес в первую очередь следует обратить внимание на диаметр колесного диска, которому должен соответствовать внутренний (посадочный) диаметр шины. Т.е., если вы покупаете диски R14, то и резина, соответственно, также должна иметь диаметр 14 дюймов.
  • Не стоит забывать, что индекс разрешенной нагрузки и индекс допустимой скорости выбранных вами покрышек должны полностью соответствовать характеристикам вашего автомобиля, с которыми можно ознакомиться в руководстве по эксплуатации.
  • Далее необходимо учесть соотношение ширины обода и ширины профиля покрышки, при этом ширина обода колесного диска должна составлять около 70 – 75% от ширины выбранной резины, так как именно при таком соотношении обеспечивается правильная посадка шин на диски, гарантирующая расчетные ходовые качества. Проблема в данном случае заключается в том, что ширина обода указывается производителями в дюймах, а ширина профиля шин в миллиметрах, так что придется воспользоваться калькулятором и перевести миллиметры в дюймы по специальной формуле. Например, ваш выбор пал на резину 195/70 R15. Необходимо 195 мм разделить на коэффициент 25,4, в результате чего получится ширина 7,68 дюйма. Далее уменьшаем это значение на 30% и получаем 5,38 дюйма. Теперь остается только округлить полученное значение до ближайшего стандартного размера и получится искомая ширина обода, идеально подходящая под выбранную резину, в данном случае 5,5 дюйма.
  • Четвёртым пунктом стоит правильный подбор вылета колеса, который может быть отрицательным (ступица утоплена), положительным (ступица выпирает к наружной части диска) или нулевым (ступица расположена строго посередине диска). В данном случае следует строго соблюдать рекомендации производителя автомобиля, так как вылет рассчитывается с целью минимизации нагрузки на ступичные подшипники и прочие узлы подвески, а любое его отклонение от нормы даже на незначительные величины может привести к быстрому износу элементов подвески, потере устойчивости и управляемости автомобиля.
  • И, наконец, последний пункт – подбор крепежных элементов. Если вы покупаете стандартные для вашего автомобиля диски, то проблем с этим пунктом возникнуть не должно. Но, например в случае смены штампованных дисков на легкосплавные, длины старых крепежных шпилек может не хватить, поэтому придется приобретать новый комплект.

Теперь поговорим о различных сочетаниях колесных дисков и автомобильных шин. Начнем со стандарта, т.е. оптимальных размеров, рекомендуемых производителем или просто используемых как базовые для соответствующей комплектации вашего автомобиля. В этом случае обеспечивается максимально близкое соответствие всех ходовых качеств заводским инженерным расчетам, что позволит гарантировать сбалансированное поведение автомобиля по всем параметрам (динамика, торможение, управляемость, комфорт и т.д.).

Впрочем, каждый автопроизводитель допускает отклонение разрешенных размеров колесных дисков и шин в меньшую или большую сторону, о чем информирует в руководстве по эксплуатации. Если вы выберете минимальный размер колесных дисков, то тогда появляется возможность установки резины с более высоким профилем, что может помочь улучшить поведение автомобиля на плохих дорогах и продлить срок службы как самих колес, так и подвески. При этом есть и минусы – ухудшение сцепления с дорогой, снижение четкости управления и потеря мощности.

В противоположной ситуации, при выборе максимально большого разрешенного размера колесных дисков возможно использование низкопрофильной резины, улучшающей динамические характеристики автомобиля, а также повышающей его курсовую устойчивость. Правда, стоит отметить, что низкопрофильная резина весьма требовательна к качеству дорожного полотна, снижает комфортность вождения и склонна к аквапланированию.

Довольно часто автомобилисты стремятся поставить на свой автомобиль максимально широкие покрышки, как правило низкопрофильные. Но это оправдано лишь для мощных автомобилей, предполагающих спортивную манеру вождения. Если вы обладатель компактного или среднеразмерного автомобиля с двигателем незначительной мощности, то гораздо лучшим выбором будет узкая резина, так как всех преимуществ широких покрышек на маломощных автомобилях оценить невозможно, а вот все присущие им минусы проявятся в полной мере. Возвращаясь к широким колесам, добавим, что не следует использовать резину, ширина профиля которой превышает допустимые производителем автомобиля размеры, так как это влечет за собой снятие всех страховых обязательств в случае ДТП. Впрочем, и без этого слишком широкие шины не позволят в полной мере управлять автомобилем, ведь при маневрах (особенно при полной загрузке автомобиля) борта покрышек могут задевать арки, что чревато снижением управляемости и быстрым износом резины.

Последнее, о чем мы хотели бы рассказать – это статический диаметр колеса, т.е. полный диаметр колесного диска вместе с посаженной на него покрышкой, накаченной до рабочего давления. При смене дисков одного диаметра на больший иногда сложно подобрать резину, позволяющую сохранить заводской статический диаметр колеса, оптимально подходящий вашему автомобилю. В этом случае производителями допускается увеличение статического диаметра, но нужно помнить, что это ведет к изменению ходовых характеристик и может отрицательно сказаться на работе современных электронных систем помощи, которыми оснащаются большее число выпускаемых ныне автомобилей. Также отметим, что не рекомендуется увеличивать статический диаметр колеса более чем на 3 см, так как дальнейшее увеличение приводит к заметному ухудшению тяговых характеристик автомобиля и к повышенному расходу топлива.


auto.ironhorse.ru

Шинный калькулятор онлайн — визуальный калькулятор шин.

Визуальный шинный калькулятор

Когда изнашиваются заводские шины или просто хочется поставить другие колеса, то возникает вопрос: а какие размеры шин подойдут моей машине? Дело в том, что каждый автомобиль рассчитан под определенный диаметр колес и ширину протектора. Обычно, данная информация содержится на оборотной стороне крышки бензобака или в документах по эксплуатации. Если отклониться от этих типоразмеров больше чем на 2-3 процента, то расход бензина вырастет, спидометр начнет врать, а в случае большой разницы вождение может стать просто опасным.

Но как подобрать шины правильного размера, если на профиле написаны какие-то непонятные цифры? Не измерять же их линейкой, ей богу. Именно для этих целей и создан данный шинный калькулятор. Он позволяет определить разницу между шинами в сантиметрах, дюймах и процентах. В частности, с помощью шинного калькулятора вы можете рассчитать и сравнить диаметр шины, ширину протектора, высоту профиля и окружность. Дополнительно, калькулятор определяет потенциальные различия в показателях скорости на спидометре, изменения клиренса и разницу в количестве оборотов на один километр (или милю).

Калькулятор отображает визуальную разницу в диаметре, профиле, клиренсе и ширине шины. В правой части генерируется динамический рисунок колес, с пунктирной схемой и параметрами. В верхней части находится визуальное представление старой шины (оригинального типоразмера), а в нижней части отрисовывается ваша потенциальная новая шина. Рисунок отображается в двух проекциях: боковой и фронтальной. И ту и другую можно скачать на компьютер в формате png. Для этого нажмите на картинку правой кнопкой и выберите «Сохранить как…».

Как пользоваться онлайн калькулятором шин?

Пользоваться виртуальным шинным калькулятором очень просто. В левом верхнем углу приложения находятся выпадающие поля. В верхнем ряду вам необходимо выбрать типоразмер вашей оригинальной заводской шины (или просто тех шин, которые стоят на вашей машине в данный момент). Эти показатели вы можете просто посмотреть на профиле шины (боковой поверхности). Первое поле — это ширина шины в милиметрах. Второе поле — это отношение высоты профиля к ширине шины в процентах. Третье поле — это диаметр диска в дюймах.

Во втором ряду вам необходимо указать типоразмер новых шин, т.е. тех шины, которые вы собираетесь купить или уже купили. После этого нажмите на зеленую кнопку «Рассчитать». Шинный калькулятор моментально вычислит различия между шинами и отобразит их в таблице. А именно: диаметр, ширина, длина окружности и высота профиля шины, количество оборотов на километр и изменения клиренса. В первых двух колонках таблицы будут отбражаться параметры старых и новых шин, а в третьей колонке номинальная и процентная разница между ними. В самом низу таблицы будет отображаться наша рекомендация. Если разница в диаметрах превышает 3%, то мы крайне не рекомендуем ставить такие шины, поскольку это может быть опасно.

В самом низу, вы можете видеть два спидометра, которые показывают различия между отображаемой и реальной скоростью в случае смены шин. Вы можете вводить другие значения в левый спидометр с помощью стрелочек или прямо с клавиатуры. Изменения моментально будут отображаться на правом. По умолчанию, рассчитывается разница при скорости 60 километров в час.

Если вам требуется вычислить в дюймах, то просто нажмите на надпись «Дюймы» в переключателе, который находится под зеленой кнопкой.

shina-calc.ru

Michelin Tweel и другие шины без воздуха: когда они завоюют рынок?


Концепты Hankook

Корейская компания Hankook продемонстрировала, правда, пока только в электронном виде, 4 концепта безвоздушных шин абсолютно нового поколения. Отнести их к закрытому или открытому типу нельзя — тут реализовано нечто среднее. Боковины присутствуют, но они — разрезные.

Концепция шин eMembrane подразумевает возможность изменения профиля пятна контакта на разных скоростях. К примеру, при движении на малой скорости внутренняя часть профиля втягивается, уменьшая площадь соприкосновения покрышки и колеса, благодаря чему снижается трение, а, соответственно, и расход топлива. А вот при ускорении центр протектора опускается обратно, и на асфальт ложится весь профиль, что улучшает сцепление с дорогой, а, соответственно, и управляемость.

Tiltread – это состоящее из трех сегментов колесо. Внешний, центральный и внутренний диски могут перемещаться относительно друг друга, благодаря чему колесо может изменять вертикальный наклон. Это позволяет максимально увеличить пятно контакта в повороте.

Колеса Motiv представляют собой нечто схожее с Tiltread. Их суть заключается в том, что они состоят из множества эластичных блоков, которые могут двигаться отдельно друг от друга, повторяя рельеф дорожного покрытия. Помимо этого, само колесо разделено на две части таким образом, что внешняя и внутренняя половины могут также независимо подниматься и опускаться. Эти колеса разрабатываются специально для вездеходов и внедорожников.

И, наконец, мой любимый концепт MagTrack – это поистине торжество инженерной мысли. Тут колесо в буквальном смысле делится на две части: внутренняя ступица и обод с покрышкой, а между ними… ничего! Точнее, между ними действует магнитное поле, удерживающее вес автомобиля. Как известно из законов физики, магнитное поле может вращаться, и именно таким способом в движение приводится внешний обод, а также и сам автомобиль. Ну а из-за того, что отсутствует жесткая связь между внешним кольцом и ступицей, никакие неровности дороги просто не могут попасть на кузов автомобиля. В общем, это некий концепт колеса с магнитной подушкой. Все четыре концепта безвоздушные, так что не боятся проколов, но также все они реализованы пока исключительно на компьютере.


www.kolesa.ru
