Колеса для вездехода своими руками: Колеса ободрыши — что это, как сделать своими руками?

13 Дек 2022 alexxlab Комментировать

Содержание

Колеса ободрыши — что это, как сделать своими руками?

Ободрыши — шины низкого давления. Обычно это большие старые покрышки трактора или грузовика, с которых «ободрана» лишняя резина.

Как правило, ободрыши делают специально для самодельных вездеходов, но благодаря таким колесам любой автомобиль приобретет качества внедорожника.

Ободрыши позволяют преодолевать заболоченную, заснеженную и песчаную местность. Хорошо показывают себя в сельскохозяйственных работах: можно ездить по распаханным полям, не повреждая почву.



Плюсы и минусы ободрышей

Преимущества перед купленными колесами:

+ низкая стоимость;

+ отличное сцепление с почти любой поверхностью;

+ сравнительно небольшой вес;

+ низкое давление;

+ никакого вреда для поверхностных грунтовых слоев.

Переломка ГИД



Недостатки:

– такие колеса изнашиваются гораздо быстрее обычных, особенно на асфальте;

– дополнительная нагрузка на детали трансмиссии и подвески;

– прокалываются чаще обычных шин;

– автомобиль на ободрышах нужно регистрировать как вездеход.



Какой протектор лучше?

При изготовлении ободрышей своими руками, нужно внимательно отнестись к типу протектора. Тип протектора следует выбирать в зависимости от того, как и в каких условиях вы будете эксплуатировать технику.

Для езды по сельским дорогам подходит протектор с самоочисткой.

Для преодоления болот нужно немного занизить канавки протектора для хорошего сцепления.

Для передвижения по снегу и песку лучше, чтобы элементы рисунка находились близко друг к другу.



Ободрыши — процесс изготовления

Что понадобится?

  1. Старые покрышки от грузовиков. Могут подойти от трактора и даже самолетов. Главное, чтобы не была «пожевана» внутренняя часть, иначе после снятия верхнего слоя образуется дыра.
  2. Шило, строительный нож, набор лезвий и точило.
  3. Мелок или маркер для разметки.
  4. Прочные зажимы (может подойди струбцина или обычные кусачки).
  5. Лебедка и трос, чтобы отдирать обрезаемую часть протектора.



Инструкция по изготовлению

Подготовительный этап

1. Очищаем шины от грязи и высушиваем.

2. Размечаем на шине мелком или маркером будущий рисунок протектора.

3. По внутреннему периметру шины находится проволока. Делаем надрез строительным ножом, чтобы вытянуть ее.

4. Поддеваем проволоку крюком, зафиксировав покрышку, и с помощью лебедки извлекаем ее.



Обдирка

1. Надрезаем шину по сделанной разметке.

2. Отслоившуюся резину оттягиваем с помощью лебедки, попутно подрезая ее ножом.

3. Постепенно сдираем все лишние слои резины и корда, выстраивая новый рисунок протектора.

4. Зачищаем поверхность с помощью наждачки.



Установка новых колесных дисков

Колесные диски для ободрышей можно заказать или тоже изготовить самостоятельно. Затем следует их установить.

1. Вставляем диск в покрышку и промазываем полиуретановым герметиком плоскости посадочных мест

2. Крепим кольцо бедлока и равномерно затягиваем болты.



Финальные работы

1. Накачиваем покрышку.

2. Устанавливаем на автомобиль.



Видеопроцесс изготовления



Ободрыши — недорогая замена вездеходных шин низкого давления. Чтобы их сделать, придется попотеть, но они способны превратить даже УАЗ и Ниву в настоящие внедорожники.

Хотите узнать больше о недорогих вездеходах?

Гризли, Кайман, Гид — для любых целей в разных ценовых категориях

Ваше имя:

Ваш телефон:

Комментарий:

Колеса ободрыши — что это, как сделать своими руками?

12345 0 Число голосов: 5

Как сделать колеса на болотоход

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?


Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.
Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

  • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
  • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
  • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.


Для самостоятельного создания ободрышей понадобятся:
  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Диск колесный 22,5 ступица ГАЗ-66, для шин 1150х620-22,5

  • Артикул: Диск 22,5-ГАЗ
  • Производитель: VEKTOR
  • Подробнее »

Диск стальной ГАЗ-66, ЗИЛ 131, для шин 1150*620-22,5
Вся представленная на сайте информация, касающаяся характеристик продукции (цвет, вес, габариты, и т.д), наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к нам с помощью специальной формы связи или по телефону. время работы с 9.00 до 20.00 ежедневно. Мы также выполняем заказы на нестандартные диски, под ступицу большинства популярных вездеходов и внедорожников ГАЗ,ЗИЛ,TOYOTA, Nissan, Mitsubishi и др.

Плюсы и минусы


У ободрышей много преимуществ перед купленными колесами:
  1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
  2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
  3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
  4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
  5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

  1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
  2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
  3. Колеса изнашиваются намного быстрее обычных.
  4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
  5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
  6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Особенности внедорожной покрышки НД

Вкратце — вот особенности колес низкого давления:

  1. Большая площадь контактного пятна шины с поверхностью позволяет поднять КПД покрышки на 20-25% по сравнению с обычной резиной.
  2. Универсальность. Требования к покрышке у военной техники и у сельскохозяйственной могут быть совершенно разными — для трактора главное — минимальная нагрузка на почву, для военного вездехода в приоритете проходимость, но вся техника на колёсах низкого давления способна преодолевать сильное бездорожье, передвигаться по воде и по болотистой местности.
  3. Особенности управления транспортом на покрышках низкого давления заключаются в том, что передвижение по бетонным и асфальтовым дорогам во многих случаях приводит к ускоренному износу покрышки. Также стоит учитывать, что центр тяжести вездехода может быть поднят, поэтому существует опасность опрокидывания на высокой скорости.

Для чего нужен болотоход рыбаку?

Болотоход применяется профессиональными рыболовами, начинающие рыбаки чаще всего довольствуются открытыми для доступа водоемами. В то время как профессионалы ищут сложные и труднодоступные места вылова рыбы. В таких местах можно поохотиться за большими трофеями.

Применение болотохода имеет следующие особенности:

  • позволяет преодолевать мелководье;
  • позволяет преодолевать топкие места;
  • очень часто используется для новых мест, в которых ранее не проходила рыбная ловля
  • может использоваться в качестве транспорта по местности с отсутствием дорог.

Применение вездеходов и болотоходов

Вездеходам давно нашлось применение в МЧС, вооруженных силах, геологической разведке, строительстве газопроводов и др. в нашей стране существует всего несколько предприятий, занимающихся производством болотоотходов, это:

  • Машиностроительная , основанная в 1977 г. в г. Ишимбай;
  • Машиностроительная в г. Нижний Новгород. Она выпускает только «гражданские» вариации болотоотходов, основная модель которых – Т ;
  • Заволжский завод гусеничных тягачей, производящий выпуск двухзвенных гусеничных болотоотходов ГАЗ-3344 и ГАЗ-3351. Все вездеходы, выпускаемые ЗАО «ЗЗГТ» — плавающие снегоболотоходы;
  • АО «Русская механика» в г. Рыбинск, знаменитая выпуском снегоболотоходов малого класса. Для нужд армии производится снегоболотоход АМ-1.

На нем можно перевозить груз при различных температурах воздуха, от -45°С до +45°С и влажности до 90% как по дорогам, так и по сыпучему песку или тундре.

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

  1. Сделать все необходимые чертежи и подготовить материалы.

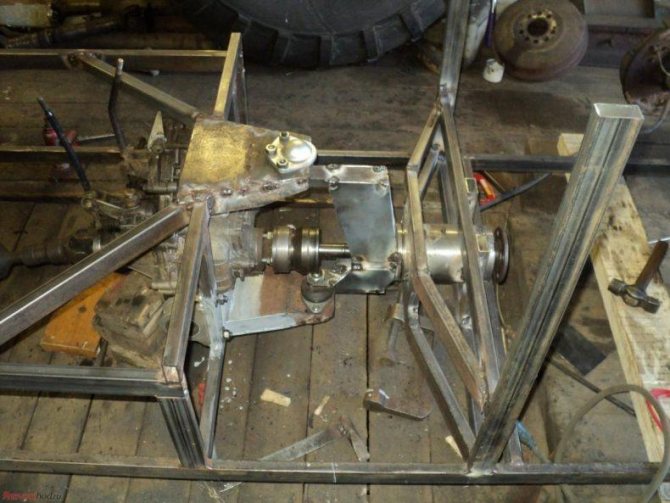

  2. Сделать раму для будущего вездехода.
  3. Подготовить подвеску.
  4. Монтировать колеса.
  5. Установить двигатель.
  6. Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Чертежи болотохода

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

  • двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
  • автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
  • двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла.

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины?

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками?

Для изготовления колес в домашних условиях необходимо выполнить следующий алгоритм действий:

  • подготовить скаты от грузовика, вымыть их устранить возможные повреждения, тщательно высушить;
  • используя белый маркер нанести рисунок, наиболее часто используется орнамент в форме елочки;
  • сделать небольшой надрез и, используя пассатижи, устранить проволочный корд;
  • используя строительный нож, необходимо сделать надрезы в местах, где будет сниматься верхний слой шины. Устранить верхний слой, оставив только места, где будет просматриваться рисунок. Для устранения верхнего слоя можно использовать лебедку;
  • поверхность колес должна быть тщательно отшлифована наждачной бумагой или специальным прибором для шлифовки;
  • для монтажа используется стандартный диск, предварительно зачищается и устраняются возможные острые края, которые могут повредить шину.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

  1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.

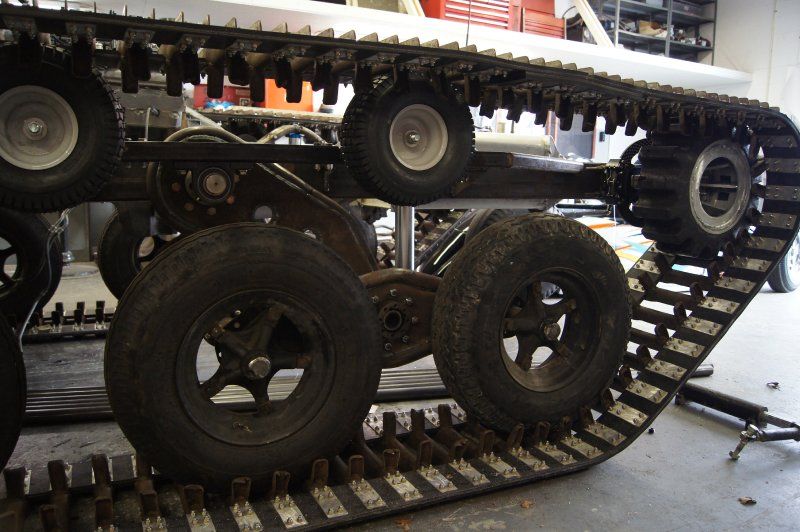

  2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.

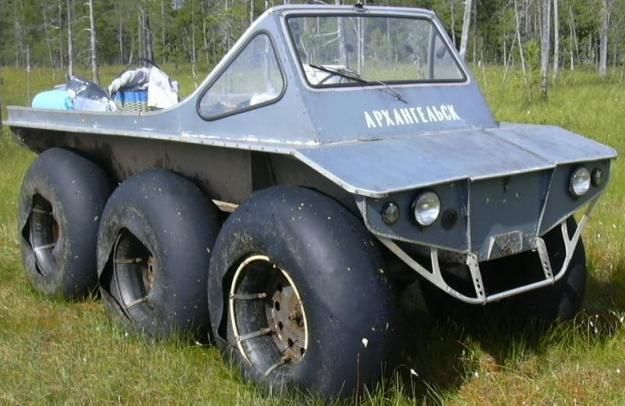

  3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с вездеходом Алексея Гарагашьяна под названием «Шерп», о котором теперь известно во всем мире.

Особенности кабины и ее вместимость

Вес техники и ее маневренность зависит от количества пассажиров. Самыми юркими являются двухместные вездеходы. У большинства из них и кабины нет – они похожи на мотоциклы. Еще один их плюс в малом расходе топлива. Их выбирают егеря и спасатели для быстрого передвижения на большие расстояния.

Для выезда на природу большой компанией нужны вездеходы с кабиной, где могут поместиться 4–6 человек. Хороши модели с отапливаемой кабиной и закрытым кузовом для долгих путешествий в холодном климате.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Лучшие производители шин

Популярными производителями шин низкого давления являются:

  1. «Трэкол». Компания более 10 лет занимается выпуском шин для внедорожных автомобилей. Покрышки востребованы благодаря продуманной системе крепления, которая не позволяет корду прокручиваться.
  2. «Авторос» — сравнительно молодая компания, но за это время уже завоевала признание за счет выпуска качественных шин. Их покрышки низкого давления отличаются надежностью и небольшим весом, продуманным дизайном, протектором самоочищающегося типа, хорошей сопротивляемостью механическим повреждениям и совместимостью с разными автомобилями.
  3. «Вектор 4х4». Кроме шин фирма занимается выпуском вездеходов на базе Mitsubishi, а также отечественных автомобилей УАЗ и Нива. Колеса, выпускаемые этой компанией, подходят как на отмеченные автомобили, так и на другие внедорожники.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

  1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
  2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
  3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
  4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

  1. Мотоциклетные.
  2. Автомобиля ЗАЗ.
  3. Мотоблока.
  4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Особенности конструкций

Основные отличия такой резины: низкое давление, повышенная плавучесть и хорошие амортизирующие качества. Все это обеспечивает высокую проходимость транспорта по снегу и грязевым грунтам.

Вездеходный протектор для машин, передвигающихся по бездорожью, сделан в виде «елочки», а для внедорожных спортивных автомобилей он в виде «шашечек».

Конструкция такой шины состоит из следующих элементов:

  • протектора — он переназначен для хорошего сцепления с дорожным покрытием;
  • каркас выполнен из металлических или синтетических нитей и служит для придания резине необходимых прочностных характеристик;
  • брекера — пояс из стального корда, который служит для повышения сопротивляемости шины к повреждениям и предотвращения ее расслоения;
  • бортовые каучуковые полосы защищают от негативного воздействия внешних факторов;
  • крыльевой ленты — делают ее также из каучука, она улучшает комфорт передвижения и управляемость автомобилем;
  • кольцевой стальной стержень обеспечивает надежную фиксацию резины на ободе.

Разборный диск, на который монтируют такие шины, обязательно имеет устройство, не позволяющее покрышке соскочить с обода.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Выбор готовой продукции

Существует международная квалификация, согласно которой выполняется маркировка колес. Например, если запись в виде 26″×12″-10″, то цифры (они указаны в дюймах) означают:

  • 26 — наружный диаметр шины;
  • 12 — ширина покрышки;
  • 10 — посадочный диаметр.

В маркировке присутствует и межболтовое расстояние (PSD), указывающее число болтов, при помощи которых крепится колесо, и расстояние в миллиметрах между центрами боковых отверстий.

Еще один важный показатель, на который надо обращать внимание, — вылет диска (смещение относительно края ступицы посадочной части шины). Положительный вылет обозначается ET+, если он больше допустимого, то шина будет тереться о корпус автомобиля. Отрицательный вылет обозначают символами ET, превышение его показателей приводит к усиленному вылетанию грязи при движении автомобиля. Решается такая проблема при помощи расширения колесных арок, для этого монтируются специальные элементы.

Электрический вездеход на мотор-колесах своими руками | Своими руками

Содержание ✓

  • ✓ ЧТО ТАКОЕ КОЛЕСНЫЙ МОТОР — ВИДЕО
  • ✓ ЭЛЕКТРИЧЕСКИЙ КВАДРОЦИКЛ СВОИМИ РУКАМИ — ВИДЕО ВАРИАНТЫ

Что может быть лучше против суеты времени и вечных гонок, гонок суеты, вечных гонок в нашей жизни , чем встреча с дикой, спокойной природой? Только в те редкие моменты, когда это удается, можно перевести дух, посмотреть со стороны на прожитую жизнь. Однако не каждый современный человек, избалованный достижениями научно-технического прогресса, соберется, например, в поход в поисках того самого природного баланса. Что тут скажешь, комфорт всегда и везде – жизненное кредо нашей цивилизации. Вот и устремляются в леса и поля нашей страны шеренги различных вездеходов, болотоходов, квадроциклов и прочего транспорта самых причудливых конструкций.

В один из жарких летних дней, путешествуя по красивейшему лесу Среднерусской полосы на квадроцикле, я вдруг почувствовал, что бензиновый двигатель совсем не гармонирует с прекрасной нерукотворной идиллией, которая меня окружает. Колоссальное количество шума, тепла, выхлопных газов, которые неотъемлемо сопровождают движение квадроцикла, — все это никак не сочетается с окружающим ландшафтом. И тут у меня возникла идея построить вездеход, который бы не нарушал экологию, был бы тихим. В голове родился проект машины с электрической силовой установкой.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Какие требования предъявляются к электрическому вездеходу? Привод на все четыре колеса, максимально возможный дорожный просвет, большой ход подвески, минимальный вес, возможность преодоления водных преград вплавь, комфортное размещение двух (четырех) человек и наличие багажного отделения, достаточный запас хода — это основные задачи, которые мне предстояло решить.

В основе конструкции вездехода лежит несущий сварной кузов из алюминиевого сплава. Компоненты силовой цепи, подвергающиеся высоким нагрузкам, изготовлены из прочной стали, горячеоцинкованы и окрашены. В кузове расположены два полноразмерных сиденья с электрорегулировками для водителя и переднего пассажира, а также два дополнительных места во втором ряду. В задней части расположен багажный отсек, под полом которого находится герметичный отсек с аккумуляторными батареями. Нижняя часть корпуса имеет герметичную конструкцию, позволяющую преодолевать водные преграды. Вся электроника, расположенная в центральном тоннеле, также имеет высокую степень защиты от воды.

В качестве источника энергии вездеход использует литий-ионные аккумуляторы общей емкостью 24 кВтч.

Мосты самодельные, но ферменные, сварные и «листовые»

Мосты крепятся к переднему и заднему подрамникам с помощью четырехзвенной подвески. Каждый мост оснащен собственным электродвигателем с редуктором. Это позволило отказаться от громоздкой межосевой трансмиссии, увеличить ход подвески и, в конечном счете, повысить надежность вездехода.

Мосты представляют собой ферменную конструкцию, сваренную из деталей из листового металла. Для увеличения дорожного просвета электродвигатели значительно приподняты над осью вращения колес.

См. также: Гусеничный вездеход

Крутящий момент передается на колеса при помощи карданных валов с шарнирами равных угловых скоростей, а также при помощи колесных редукторов, установленных на каждом колесе вездехода. Такая конструкция позволяла получить дорожный просвет под мостами в 500 мм при использовании вездеходных колес наружным диаметром 33 дюйма (840 мм). Под днищем вездехода просвет составляет 600 мм.

В качестве источника электрической энергии использовались 96 литий-ионных аккумуляторов (корпуса NMC). Емкость аккумулятора составляет 24 кВтч. Для контроля и управления всей батареей и каждым элементом в отдельности применяется специализированная система управления, которая не позволяет аккумуляторам выходить за допустимые значения в процессе эксплуатации и во время заряда.

Рулевое управление выполнено по оригинальной схеме с использованием конических редукторов и телескопического промежуточного вала с крестовинами

В качестве альтернативного маломощного источника энергии в передней части вездехода отведено место для небольшого газогенератора, предназначенного для зарядки аккумулятора, когда подзарядка от стандартной сети невозможна.

При проектировании вездехода большое внимание уделялось вопросам безопасности. Это позволило в кратчайшие сроки создать законченный дизайн изделия, минимизировать количество проектных ошибок и детально проработать все системы. Расчет корпуса на прочность производился в специализированной программе автоматизированного проектирования SolidWorks с пакетом Simulation.

Имитировались различные нестандартные варианты механического воздействия на него, будь то опрокидывание, столкновение с деревом и т.д. Для повышения безопасности экипажа в корпус интегрирован каркас безопасности, придающий ему дополнительную прочность. Каждое сиденье оснащено четырехточечными ремнями безопасности.

Для защиты людей от поражения электрическим током корпус батареи герметичен и термостойкий. Он также оснащен специальными клапанами, обеспечивающими сброс газов из аккумулятора за пределы автомобиля в случае возникновения нештатной ситуации.

Компьютерные чертежи вездехода на стадии проектирования

Электронный блок распределения питания включает в себя модуль, непрерывно измеряющий токи утечки на корпус. При превышении заданного порогового значения система размыкает главные контакторы, расположенные внутри корпуса батареи, и полностью снимает напряжение со всех внешних цепей аккумуляторного отсека.

Неординарно решен вопрос рулевого управления на вездеходе. Классические схемы здесь неприемлемы из-за значительного хода подвески.

Применение гидрообъемного рулевого управления также не рассматривалось, так как, во-первых, на работу гидронасоса приходится расходовать часть энергии аккумуляторов, во-вторых, такое управление не обеспечивает жесткой механической связи между руль и колеса автомобиля, что негативно сказывается на безопасности автомобиля. ..

Проблема решена за счет использования в конструкции рулевой рейки, расположенной непосредственно на передней оси. Для соединения входного вала рулевой рейки с рулевой колонкой используется система, состоящая из конических шестерен и телескопического промежуточного вала с крестовинами. Все элементы рулевого управления герметичны.

В ближайшее время мы планируем начать полевые испытания вездехода. Это позволит выявить его сильные и слабые стороны, определить параметры проходимости, достаточность силовой установки и понять запас хода в зависимости от дорожных условий. К следующему сезону надеемся закончить работу с салоном и экстерьером, а также устранить замечания, которые обязательно выявятся в ходе тестов. В дальнейшем думаем оснастить вездеход шинами сверхнизкого давления и использовать независимые электродвигатели на каждое колесо.

МНЕНИЕ СПЕЦИАЛИСТА

Мотор-колеса используются сегодня в самой разнообразной движущейся технике: от легких мотороллеров и мотороллеров до тяжелых карьерных самосвалов.

Их часто устанавливают в свои автомобили конструкторы-любители, поскольку, на первый взгляд, мотор-колеса практически не имеют недостатков: они компактны, позволяют передавать крутящий момент в широком диапазоне с минимальными потерями, имеют высокий КПД и относительно недороги. А выбрать есть из чего – многие производители предлагают широкий ассортимент таких агрегатов различной мощности.

Реализация полноприводной схемы самодельного вездехода на электрической тяге с использованием мотор-колес вполне возможное решение. Однако нельзя забывать об одном важном моменте, даже о проблеме, мешающей массовому использованию этих комплектующих на транспорте. Мотор-колесо представляет собой большую массу чая, которая не подрессорена.

В то же время в оборудовании, эксплуатируемом в тяжелых условиях, этот недостаток усугубляется тем, что все элементы приводов необходимо тщательно герметизировать, а это усложняет конструкцию, увеличивая и без того немалый вес.

Ссылка по теме: Вездеход своими руками + подробные чертежи

ЧТО ТАКОЕ КОЛЕСНЫЙ МОТОР — ВИДЕО


Смотреть это видео на YouTube

© Автор: Петр СЕРГЕЕВ, фото Олега КИТАЕВА (Нижний03)

ЭЛЕКТРОКВАДРОЦИКЛ СВОИМИ РУКАМИ — ВИДЕО ВАРИАНТЫ

Собрали в гараже очень мощный электроквадроцикл!


Посмотреть это видео на YouTube

Электрический вездеход Павла Беляева. Первые тесты. Новосибирск, Колывань 2017


Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Собери свой собственный квадроцикл или мотовездеход

  • По индивидуальному заказу

    Транспортировка и подготовка не включены.

    • Удалить пользовательскую сборку?

    Вы уверены, что хотите удалить свою пользовательскую сборку ?

    Да №

    Поделиться

    Скопировать ссылку на страницу

    Выбрать модель

    • Начиная с $14 799

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 400 долларов США.

      СДЕЛАТЬ ВСЕ. Вы хотите играть. Вы хотите работать. Вы хотите все между ними. Вам нужна легенда на колесах. Есть только одна машина, спроектированная для того, чтобы это произошло. Отточенный до совершенства и редизайна, это настоящий оригинал, такой же универсальный, как и вы.

    • Начиная с $12 399

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка, начиная с 400 долларов США.

      Сверхпрочная модель Defender, созданная для того, чтобы вывести вас далеко за пределы ежедневной рутинной работы, — это самый функциональный полуприцеп Can-Am Side-by-Side для работы. На рабочих площадках, в поездках на охоту, в сельском хозяйстве и везде, где вам нужно, он выполняет свою работу правильно.

    • Начиная с $21 599

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 400 долларов США.

      Куда вас действительно может завести вождение. Исследуйте, катайтесь и ревите по бездорожью на нашем специально созданном для чего угодно высокопроизводительном автомобиле. Это привело нас к подиуму в Дакаре 3 года подряд. Теперь ваша очередь взять на себя инициативу.

    • Начиная с $19 699

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 400 долларов США.

      Самый быстрый способ добраться из пункта А в пункт Б, по любой местности, в любую погоду, с полной загрузкой или без. Автомобиль Can-Am, в котором есть все, что вам нужно, чтобы управлять вашими следующими приключениями.

    • Начиная с $13 599

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 400 долларов США.

      Устройтесь поудобнее и проедьте последнюю милю. Наш самый узкий бок о бок шириной 50 дюймов — каждый дюйм Can-Am. Создан для длительных поездок и новых трасс с надежными и захватывающими возможностями.

    • Начиная с 6699 долларов США

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 250 долларов США.

      Невероятный комфорт и возможности для всех райдеров. Идеальное сочетание эффективности, производительности и цены, квадроциклы Outlander 450 или 570 — это все, что вам когда-либо понадобится… и даже больше.

    • Начиная с $10 399

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 350 долларов США.

      Все, что вам нужно, чтобы править на открытом воздухе. Outlander уравновешивает мощность и стабильность, обеспечивая уверенное управление, максимальную мощность и лучшую грузоподъемность в своей категории. Создан для работы в любой местности и в любое время года, адаптируется практически к любой работе или бездорожью.

    • Начиная с $10 599

      Транспортировка и подготовка не включены.

      Применяется товарная надбавка от 350 долларов США.

      Renegade набирает обороты там, где заканчиваются ограничения. Самое мощное семейство спортивных квадроциклов, доступных где угодно, сочетающее в себе проверенные на гонках характеристики и защиту, чтобы вести стаю по очень сложной местности.

    ИСПОЛЬЗОВАНИЕ COOKIE

    Этот сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство. Просматривая этот сайт, вы соглашаетесь на использование нами файлов cookie в соответствии с нашей Политикой конфиденциальности. Узнайте больше о файлах cookie и о том, как управлять своими настройками, в нашей Политике использования файлов cookie.
