Таблица 3. — Средние значения коэффициентов обтекаемости k_в, лобовой площади F_в и фактора обтекаемости для различных типов транспортных средств

Сила сопротивления воздуха пропорциональна квадрату воздушной скорости V_в. При отсутствии ветра она равна скорости транспортного средства V_a. При наличии встречного ветра воздушная скорость V_в равна сумме скоростей транспортного средства V_a и ветра W_в, при попутном ветре — их разности.

Транспортные средства, имеющие большую величину фактора обтекаемости k_вF_в, очень чувствительны по расходу топлива к изменению воздушной скорости V_в. Это следует учитывать и выбирать скорость транспортного средства на участках свободного движения с учетом скорости и направления ветра.

Сила инерции транспортного средства P_и, Н, пропорциональна массе транспортного средства M_a и продольному ускорению j_x:

P_и = k_j M_aj_x (3.4)

где k_j — коэффициент, учитывающий влияние вращающихся деталей (масс) транспортного средства; M_a — масса транспортного средства, кг; j_x — ускорение транспортного средства, м/с².

Величина k_j пропорциональна квадрату передаточного отношения трансмиссии i:

где = 0,04…0,09 — коэффициент пропорциональности моменту инерции вращающихся масс (маховик, шестерни колеса).

При одном и том же ускорении сила P_и увеличивается на пониженных передачах. При разгоне P_и — величина положительная (препятствует разгону), при торможении — отрицательная (препятствует снижению скорости).

Прямолинейное движение. Рассмотренные выше силы сопротивления движению транспортного средства действуют на него при прямолинейном движении. Для их преодоления к ведущим колесам подводится тяговая сила P_т, создаваемая двигателем, которая равна сумме сил сопротивления движению транспортного средства:

P_т = P_к +/- P_п + P_в + P_и (3.6)

Если присоединить к автомобилю прицеп, он создаст дополнительное сопротивление P_пр, которое будет равно сумме сопротивлений P_к, P_п, P_и прицепа. Уравнение (3.6) для автомобиля с прицепом примет вид:

P_т

= P_к +/- P_п + P_в + P_и + P_пр (3.7)

Схема сил, действующих на транспортное средство при движении, приведена на рис. 1. Чтобы преодолеть силы сопротивления движению, между колесом и дорогой должна возникнуть реакция R_т. Величина тяговой реакции R_т, Н, не может быть больше силы сцепления ведущих колес с дорогой P_сц:

где — коэффициент сцепления шин с дорогой; G_в — вес, приходящийся на ведущие колеса транспортного средства, Н.

Рис. 1. — Силы, действующие на автомобиль при движении:

R_т — тяговая реакция между ведущими колесами и дорогой; P_к1, P_к2 — силы сопротивления качению передних и задних колес соответственно; P_п — сила сопротивления подъему; P_в — сила сопротивления воздуха; P_и — сила инерции; G_a — сила тяжести автомобиля.

Величина коэффициента сцепления зависит от типа и состояния дорожного покрытия, конструкции шин и изношенности их протектора, давления воздуха в шинах, нагрузки на колесо. Величины коэффициентов сцепления для разных дорожных условий приведены в табл. 3.

Когда R_т становится равной P_сц, начинается буксование ведущих колес, это одна из опасностей, поджидающих водителя на заснеженных и обледенелых дорогах.

Другая опасность — дорога, покрытая слоем воды. Если шина имеет большой износ, оставшиеся на ней неглубокие канавки не успевают отводить воду из пятна контакта шины с дорогой. В результате возможно аквапланирование шины, которое заключается в том, что при определенных толщине водяной пленки и скорости транспортного средства возникает подъемная гидродинамическая сила, и колесо как бы «всплывает» над дорогой на «водяной подушке», теряя частично (рис. 2б) или полностью (рис. 2в) контакт с дорогой.

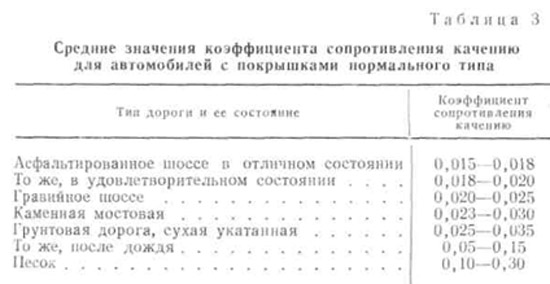

Таблица 2. — Средние экспериментальные значения коэффициента сопротивления качению для различных типов дорожного покрытия Таблица 3. — Значения коэффициента сцепления шин с дорогой для различных дорожных условий

Аэродинамическое сопротивление воздуха — FINDOUT.SU

Поможем в ✍️ написании учебной работы

Имя

Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

Выберите тип работыЧасть дипломаДипломная работаКурсовая работаКонтрольная работаРешение задачРефератНаучно — исследовательская работаОтчет по практикеОтветы на билетыТест/экзамен onlineМонографияЭссеДокладКомпьютерный набор текстаКомпьютерный чертежРецензияПереводРепетиторБизнес-планКонспектыПроверка качестваЭкзамен на сайтеАспирантский рефератМагистерская работаНаучная статьяНаучный трудТехническая редакция текстаЧертеж от рукиДиаграммы, таблицыПрезентация к защитеТезисный планРечь к дипломуДоработка заказа клиентаОтзыв на дипломПубликация статьи в ВАКПубликация статьи в ScopusДипломная работа MBAПовышение оригинальностиКопирайтингДругое

Нажимая кнопку «Продолжить», я принимаю политику конфиденциальности

В современных условиях перевозки грузов идут при больших скоростях. Поэтому аэродинамическое сопротивление существенно возрастает. Сила сопротивления воздуха состоит из нескольких составляющих основной из которых является сила лобового сопротивления. При движении автомобиля впереди него возникает избыточное давление воздуха, а сзади пониженное. Кроме лобового сопротивления на автомобиль воздействуют силы, создаваемые сопротивлением выступающих поверхностей, силы возникающие при прохождении воздуха через радиатор и подкапотное пространство, силы трения воздуха о поверхность.

Силу сопротивления воздуха определяют по формуле

P_w = Cx ⋅ ρ_в ⋅ F ⋅ V²,                                                 (7)

где С_х – коэффициент аэродинамического сопротивления;

ρ_в – плотность воздуха при стандартных атмосферных условиях, ρ_в = 1,225 кг/м³;

F – площадь лобового сопротивления, м²;

V – скорость автомобиля, м/с;

P_w – сила, Н.

Коэффициент аэродинамического сопротивления Сх определяют опытным путем. Измеряют силу сопротивления воздуха при движении автомобиля с различными скоростями. Затем измеряют силу сопротивления воздуха при движении цилиндра, у которого поперечное сечение равно наибольшему поперечному сечению автомобиля. Отношение этих сил при одинаковых скоростях автомобиля и цилиндра и есть коэффициент аэродинамического сопротивления, т.е.

С_х = .                                         (8)

Коэффициент С_х – безразмерный параметр.

При движении автомобиля по дороге трудно разделить силы сопротивления воздуха и силы сопротивления качению. Поэтому испытания проводят в аэродинамических трубах, в которых мощные вентиляторы создают требуемые скорости воздуха относительно неподвижного автомобиля. Испытывают или натуральные модели автомобилей, или их уменьшенные копии.

При доводке легковых автомобилей уделяется много внимания как форме автомобиля, так и его отдельным элементам. У большинства моделей легковых автомобилей значение коэффициента С_х лежит в пределах 0,3-0,34. Например, у автомобиля ВАЗ «Лада Приора» С_х = 0,32, у автомобиля ВАЗ–2110 – 0,347. У автомобиля ВАЗ-2121 «Нива» С_х = 0,536, а у «Нива Шевроле» – 0,455.

У грузовых автомобилей большая площадь фронтальной поверхности. Кузов автомобиля и полуприцепа может значительно превышать высоту кабины тягача. В этом случае условия обтекания автопоезда воздухом существенно ухудшаются. Поэтому на таких автомобилях на крыше кабины устанавливают аэродинамический щиток – спойлер, который имеет возможность менять угол наклона и тем самым приспосабливать его для полуприцепов разной высоты. Имеет значение величина зазора между кабиной тягача и полуприцепа. В этом зазоре возникают завихрения, которые ухудшают условия обтекания полуприцепа особенно при боковом ветре. Установка тента на кузов автомобиля снижает величину коэффициента С

х, но увеличивается лобовая площадь.

В таблице 3 для разных классов грузовых автомобилей приведены ориентировочные усредненные значения коэффициентов С_х и диапазон изменения лобовой площади F. Эти данные могут быть использованы для ориентировочного определения аэродинамического сопротивления однотипных объектов.



Таблица 3 – Усредненные численные значения коэффициентов С_х и диапазоны изменения лобовой площади F

Тип автомобиля	Конструктивные особенности кузова	Лобовая площадь F, м2	Компоновка
			капотная и полукапотная	кабина над двигателем
			коэффициент Сх
Малотоннажные автомобили	бортовой без тента	3-3,6	0,65	0,7
	фургон	4,-4,6	0,5	0,55
Грузовые автомобили средней грузоподъемности	бортовой	4-4,8	0,79	0,9
	фургон	7-7,75	0,68	0,77
Грузовые автомобили большой грузоподъемности	бортовой	5-6	0,8	1,0
	бортовой с тентом	8-8,5	0,6	0,68
Автопоезда с прицепом	бортовой	5-6	1,0	1,15
	бортовой с тентом	8-8,5	0,67	0,79
Седельные автопоезда	бортовой	5-6	0,9	1,0
	бортовой с тентом	8-8,5	0,8	0,85
	контейнеровоз	9	0,87	1,04
Самосвалы		6-7	0,86	1,03
Полноприводные автомобили	бортовой с тентом	5-5,75	0,88	1,08



Примечание. При наличии аэродинамического обтекателя на крыше кабины автомобиля численные значения С_х снижаются на 20%.



Сопротивление качению шин

Автомобильные колеса воспринимают всю массу автомобиля и динамические нагрузки, передаваемые на раму или кузов автомобиля, смягчают и поглощают толчки и удары от неровностей дороги. От характера взаимодействия колес с дорогой зависят тяговые и тормозные свойства автомобиля, плавность хода, экономичность, проходимость, устойчивость и управляемость. Колеса должны иметь минимальное сопротивление качению, хорошее сцепление и демпфирующие свойства, бесшумность работы, высокую долговечность и износостойкость. Для разных условий эксплуатации автомобилей промышленность выпускает разные шины.

Конструкция шин

Основными элементами шин являются каркас, брекер, протектор, боковины и борты.

Каркас – это главный силовой элемент покрышки, состоящий из нескольких слоёв обрезиненного корда, закрепленных, как правило, на бортовых кольцах. Корд представляет собой ткань, состоящую из толстых нитей основы и тонких редких нитей по утку, изготавливаемую на основе натуральных или синтетических волокон, или тонких стальных нитей (металлокорд). В зависимости от ориентации нитей корда в каркасе различают шины радиальные и диагональные. В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных под углом 45-60⁰к радиусу колеса, причем нити соседних слоёв перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньше сопротивление качению.

Брекер – это внутренняя деталь покрышки, расположенная между каркасом и протектором и состоящая из нескольких слоёв обрезиненного металлического или другого корда. Брекер предназначен для смягчения ударных нагрузок, возникающих при движении автомобиля по дороге.

Протектор – наружная резиновая часть покрышки шины, как правило с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений.

Радиальные шины, в отличие от диагональных, имеют каркас с меньшим числом слоёв корда. Они имеют мощный брекер, чаще металло кордный. Это обеспечивает им меньшую окружную деформацию при качении и меньшее проскальзывание протектора при контакте с дорогой. Радиальные шины имеют также пониженное теплообразование и меньшие потери на качение. Они выдерживают более высокие нагрузки и скорости.

Диагональные шины обычно используют, в основном, для грузовых и внедорожных машин, работающих в условиях бездорожья. Они обеспечивают хорошую проходимость техники и имеют большую механическую прочность в таких условиях эксплуатации.

Обозначения шин

В обозначении шин указаны их основные размеры. В РФ по ГОСТ 4754-97 допускаются обозначения, принятые и в Западной Европе, и в США, т.е. допускается различное обозначение. Поэтому обозначение лучше пояснить на примерах. Основные размеры шины, установленной на диск колеса и накачанной до требуемого давления воздуха, показаны на схеме.



Рисунок 1 – Схема шины



Шина 315/80 R 22,5

Первые цифры это ширина В = 315 мм. Вторые цифры означают отношение высоты профиля к ширине в процентах, т.е. Н = 80%, В = 0,8 ∙ 315 = 252 мм.

Буква R означает, что шина радиальная. Если буквы R нет, то шина диагональная, но буква D не ставится. Последние цифры – это диаметр диска в дюймах, т.е. d₀ = 22,5 дюйма = 22,5 ∙ 25,4 = 571,5 мм.

Наружный диаметр этой шины, установленной на диск и накачанной до требуемого давления, но без нагрузки D ₀ = d₀+2Н = 571,5 + 2 ∙ 252 = 1075,5 мм.

Шина 11.00 R 20

Первые цифры – ширина в дюймах, т.е. В = 11 ∙ 25,4 = 279,4 мм. Следующие два ноля означают, что высота профиля составляет 92 % от ширины, Н = 92%, В = 0,92 ∙ 279,4 = 257 мм, R – радиальная, d₀ = 20 дюймов = 20 ∙ 25,4 = 508 мм.

D₀ = d₀ + 2Н = 1022 мм.



Шина 8,25 R 20

Первые цифры – ширина в дюймах В = 8,25 ∙ 25,4 = 209,6 мм. Высота профиля для такого обозначения Н = (80 – 82) %, В = 0,81 ∙ 209,6 = 170 мм.

Диаметр диска колеса d₀ = 20 дюймов = 20 ∙ 25,4 = 508 мм.

D ₀ = d₀ + 2Н = 848 мм.

По американскому стандарту все размеры шины в дюймах и первые цифры – это наружный диаметр. Например, шина внедорожника 35 12,50 R15.

Наружный диаметр D ₀ = 35 дюймов = 35 ∙ 25,4 = 889 мм. Следующее число – ширина В = 12,50 ∙ 25,4 = 317,5 мм. R – радиальная, d₀ = 15 дюймов = 381 мм.

Высота профиля для этой шины Н = = 254 мм = 80% В.

Шина 1350х550х533 R

Наружный диаметр D₀ = 1350 мм, ширина протектора B = 550 мм, диаметр диска d₀ = 533 мм.

R – радиальная.

Высота профиля этой шины H =

Могут встречается и другие варианты обозначения шин.

Справочные таблицы коэффициента местного сопротивления

« Аэродинамический расчет систем вентиляции

Как правильно сделать проект вентиляции и кондиционирования офисов »

Июн 28

Рубрики:

Вентиляция

Автор: Инженер-проектировщик систем микроклимата

Все мы прекрасно видели в таблице аэродинамического расчета столбик коэффициента местного сопротивления (КМС). Постараемся найти ответы на вопросы: Что это? От каких факторов зависит коэффициент местного сопротивления? Зачем вообще его учитывать? И самый главный вопрос: как определить коэффициенты местных сопротивлений воздуховодов? Значение определяется опытным путем и расчетами. Для стандартных элементов таких как тройник, колено, задвижка, диффузор, решетки и другие уже давно определили коэффициенты местных сопротивлений. Данные со значением коэффициентов можно найти в справочной литературе, или же они указаны в каталоге производителя. Бывают случаи, когда и нужно воспользоваться калькулятором. Ниже вы можете увидеть таблицы коэффициентов из справочников и каталогов, а также рассмотрим расчет коэффициента местных сопротивлений и от чего он зависит.

Содержание статьи:

• Что такое коэффициент местных сопротивлений воздуховода
• Таблица коэффициентов местного сопротивления
• для колен, расширений, диффузора
• для тройника
• для задвижки, зонта, решеток, дефлектора
• для обратного клапана
• для проточных проемов
• для противопожарных клапанов

Коэффициент местного сопротивления

Сначала дадим определение коэффициенту местного сопротивления. Местными сопротивлениями называются называют точечные потери напора, связанные с изменением структуры потока. В вентиляции существует множество составляющих, что играют роль местного сопротивления:

• поворот воздуховода,
• сужение или расширение потока,
• вход воздуха в воздухозаборную шахту;
• «тройник» и «крестовина»;
• приточные и вытяжные решетки и воздухораспределители;
• воздухораспределители;
• диффузор;
• заслонки и т.д.

Их КМС рассчитываются по определенным формулам, а затем они участвуют в определении местных потерь давления. В математическом понятии коэффициент местных потерь — это отношение потерь известного напора в местном сопротивлении к скоростному напору.

Коэффициент местного сопротивления зависит от формы и вида местного сопротивления, шероховатости воздуховода и как ни странно от числа Рейнольдса. Для заслонок и другой запорной арматуры к перечисленному додается еще степень открытия.

Связанность КМС с числом Рейнольдса выражается в формуле

Значения коэффициентов В для некоторых местных сопротивлений

Чем больше число Rе тем меньше от него зависит коэффициент.  Полная независимость коэффициента местного сопротивления от числа Rе в вентиляционной системе происходит для резких переходов при Rе > 3000, а для плавных переходов — при Rе > 10000.

Суммарный коэффициент местных сопротивлений на участке воздуховода равен сумме всех местных коэффициентов на этом участке.

На практике же времени особо для расчета КМС нету, поэтому проектировщики пользуются таблицами со справочников и других источников. Тем более зачем тратить кучу времени на поиски формул и расчеты, если это уже сделали за вас. Многие производители шумоглушителей, клапанов и решеток с удовольствием указывают значение коэффициента местного сопротивления в каталогах. Но, конечно, уж если совсем никаких данных не нашли, тогда нужно прибегнуть к математике.

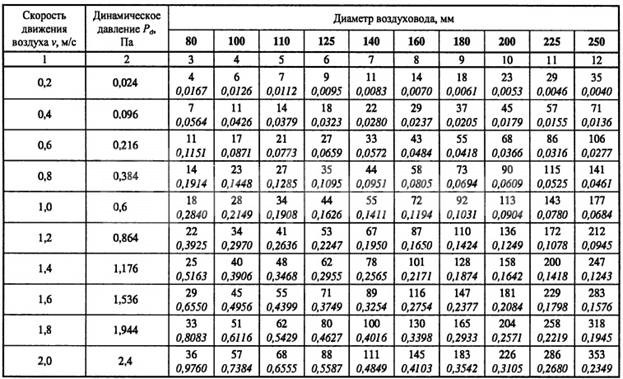

Таблица коэффициентов местного сопротивления

Мы проанализировали техническую литературу и другие источники и предоставляем вам для пользования таблицы со значениями КМС для разных элементов системы. В нашем случае это каталоги фирмы ВЕЗА, Belimo, справочник проеткировщика Н,Н, Павлова и справочник Р. В. Щекина.

Значение коэффициента сопротивления для колена, отвода, расширения, сужения, диффузора и конфузора

Таблица коэффициентов местных сопротивлений тройника

Таблица коэффициентов местного сопротивления клапана, задвижки, зонта, решетки

Коэффициент местного сопротивления обратного клапана в зависимости от габаритов

Таблица значения КМС для проточных проемов

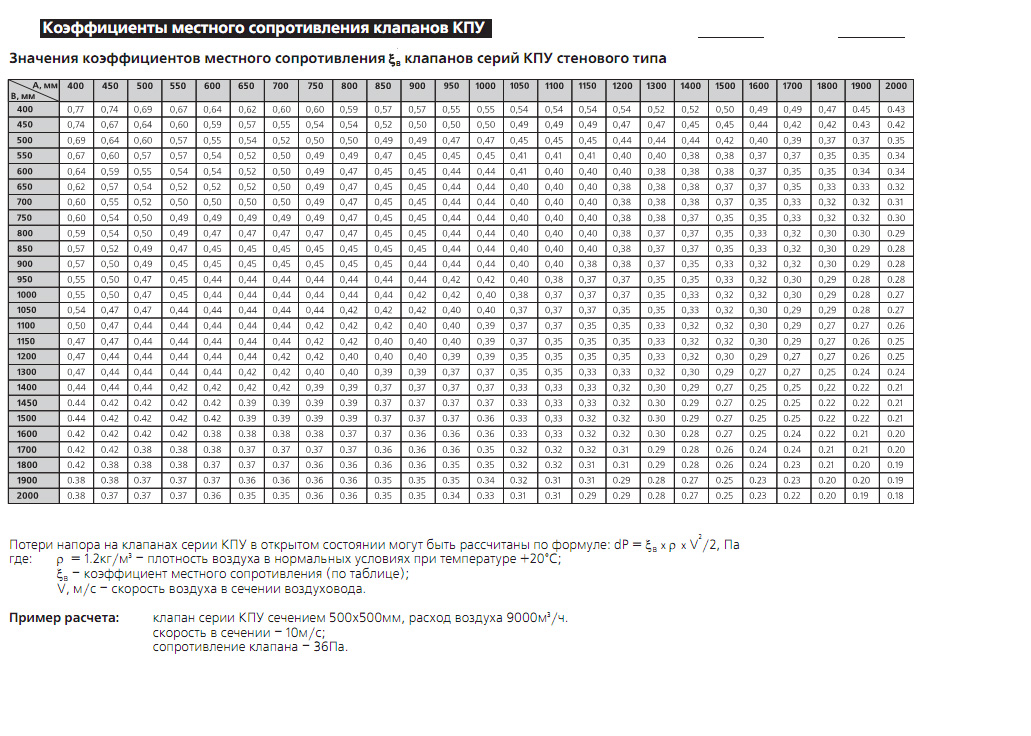

Значение коэффициента местного сопротивления противопожарного клапана
