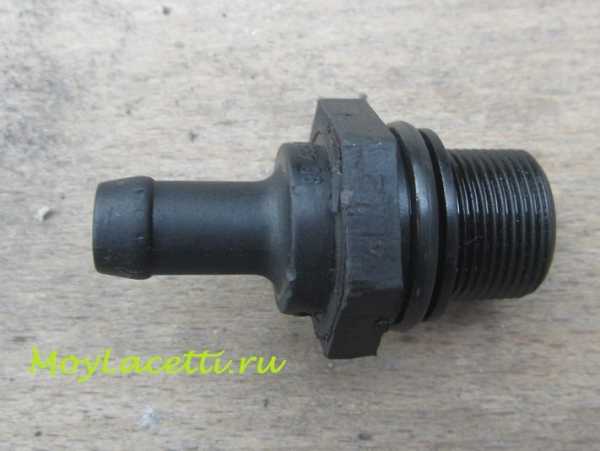

Клапан PCV

Клапан PCV — это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.

Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.

Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.

Для чего нужен клапан PCV

Многое про этот клапан уже мной рассказано на странице Система вентиляции картера, а также показано на видео

Так для чего же нужен клапан PCV?

Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.

Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.

Дело в том, что этот «плавающий» клапан имеет несколько режимов работы и главная его задача — это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово — ограничивать, а не прекращать полностью! Это очень важно.

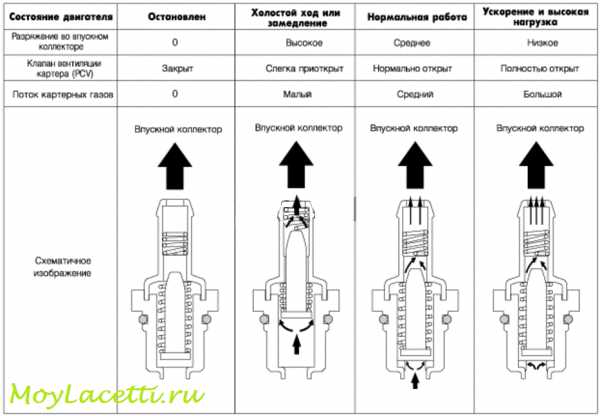

Вот пример его работы

Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.

При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.

Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.

Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.

Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Глушить клапан PCV или нет

Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.

Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.

Причина для такого «тюнинга», конечно, «железная», но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.

Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.

Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят.

О таком случае я рассказывал в этом видео

Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех!!!) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.

Да и, вообще, клапан PCV глушить не стоит.

Устройство клапана PCV

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Замена клапана PCV

Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)

Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288

Собственно, замена клапана PCV состоит из четырёх простейших операций:

1. Снимаем шланг с клапана PCV
2. Откручиваем клапан PCV
3. Закручиваем новый клапан на место
4. Монтируем шланг вентиляции картера на место

Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!

Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.

Думаю, на все основные вопросы я ответил, но если ещё есть не основные вопросы , то можно обсудить их в комментариях.

Всем Мира и ровных дорог!

По теме:

Мне нравится 3+

moylacetti.ru

Где находится PCV-клапан? Характеристики и принцип работы

PCV – система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы – вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними – состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко – в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из клапанных крышек газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через регулирующий клапан в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система – самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

1. Патрубки. Благодаря образующемуся во впускном коллекторе вакууму через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции – регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на холостом ходу заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере избыточное давление. Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и дроссельной заслонке масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя – проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

• Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
• Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
• Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

• Появление тонкого свиста под капотом авто.
• Плавающий холостой ход.
• Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
• Повышение расхода масла.
• Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
• Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
• Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

1. Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
2. Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
3. Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
4. К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
5. Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
6. Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами – не совсем удобно, но быстро.
7. Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
8. Исправный клапан лучше менять через 100 тысяч километров пробега.
9. Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

• время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
• соединения между шлангами начинают сифонить.

Исправляется это достаточно просто – либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV – одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

fb.ru

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также: Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также: Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

automotolife.com

Клапан вентиляции (рециркуляции) клапанных газов: принцип работы

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора.
Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Содержание статьи

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов

Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).
Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод.
Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.
Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте – PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. – система вентиляции картера).

Где находится клапан вентиляции картерных газов?

Клапан вентиляции картерных газов

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов?
Проверить клапан достаточно несложно.

• Снимите шланг, идущий от картера к клапану PCV.
• Запустите двигатель.
• Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок.
  Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел.

Неисправности клапана вентиляции картерных газов

Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя.
Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя. Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе.

Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

В случае забивания системы или поломки клапана отвода картерных газов в двигателе может начаться жор масла. Чаще всего это происходит из-за заклинивания мембраны. В таких случаях необходимо заменить либо мембрану клапана вентиляции картерных газов, либо полностью клапан. Данное явление сопровождается нарушением работы системы впрыска и нестабильной работой двигателя.

Таким образом, система вентиляции картерных газов, хотя и не выглядит одной из жизнеобеспечивающих систем работы двигателя, является ее важной составляющей и нуждается в периодической чистке и проверке.

Подробнее об устройстве и предназначении системы вентиляции картерных газов смотрите в видео на нашем сайте!

mytopgear.ru

Как работает PCV клапан или удаление картерных газов. » Хабстаб

Для начала давайте разберёмся, откуда вообще в картере появляются газы и что такое картер.
Картер(поддон) — часть двигателя, где обычно располагается коленчатый вал и при не заведённом автомобиле, в нём хранится всё масло.

На картинке выше видно, что над картером расположены поршня, которые с помощью шатунов соединены с коленвалом. Давайте более подробно рассмотрим как устроен поршень.

На картинке выше видно, что поршень имеет три канавки, на которые одеваются кольца. Во время работы двигателя, через замки поршневых колец и неплотности между кольцами и стенками цилиндра, в картер прорываются газы из камеры сгорания. Если эти газы не удалять, это приводит к тому, что масло, контактируя с газами, со временем теряет свои свойства — стареет, а также в картере образуется избыточное давление, которое может привести к выдавливанию сальников. Для решения этой задачи был разработан PCV клапан, который срабатывает при разряжении во впускном коллекторе, причём степень открытия клапана зависит от степени разряжения.

При срабатывании клапана газы из картера снова попадают во впускной коллектор, но так, как картерные газы попадают туда, минуя расходомер воздуха, смесь беднеет. В последнее время автолюбители устанавливают в разрыв шланга PCV фильтр-отстойник(маслоуловитель), который представляет собой резервуар с двумя штуцерами.

Внутри находится фильтр, который отделяет масло от газов и представляет собой металлическую губку. При прохождении картерных газов через губку, масло, которое в них содержится, оседает на губке и стекает, а газы беспрепятственно проходят. Таким образом, продливают время работы катализатора, а он, как известно, штука недешёвая.

Источник: hubstub.ru

hubstub.ru

Работа системы вентиляции, маслоуловитель и клапан PCV

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.07.2019

Случайная статья узнай что то новое

Введение

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы. Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе.
Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя. Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Нагар на дроссельной заслонке, впускном коллекторе, и даже на кольцах форсунок

Схемы работы системы вентиляции картера

Система вентиляции картера Honda Civic, практически ни чем не отличается от большинства легковых автомобилей с ДВС. В качестве источника потока воздуха используется впускной тракт. Свежий поток воздуха попадает в ГБЦ, далее в двигатель, поток проходит до низа двигателя в картер, и выводит с собой через камеру сапуна отработанные газы на вторичную переработку во впускной коллектор. Такая система нужна для переработки материала, негативно влияющего на экологию. Именно поэтому эта система закольцована в двигателе а не выходит после камеры сапуна наружу.
Как вы понимаете данная система кроме контура вентиляции и впускного тракта имеет еще два компонента, камера сапуна выполняющего функцию приемника тяжелый частиц и клапан PCV (Positive Crankcase Ventilation) — клапан принудительной вентиляции картера. PCV необходим для направления движения потока. Немного иллюстраций для понимания терминов.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе D16Z6

Типовая схема вентиляции картерных газов на вертикальном впускном коллекторе D14A4

Камера сапуна сзади двигателя около масляного фильтра

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан «заклинило» будут те или иные последствия.

• PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
• PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск «выдавливания» сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

Расположение PCV клапана рециркуляции в двигателе Honda

Режимы работы двигателя и клапана PCV

Решение проблемы нагара

Решение простое, необходимо чистить клапан PCV и камеру сапуна. Но это подходит для городского движения. Если вы постоянно давите педаль акселератора, то тут неизбежно все равно будет загрязнение впускного коллектора. Решение пришло из автоспорта, где главное это производительность, в мотоциклах маслоуловитель устанавливался чаще чем в автомобилях. Уловитель масла, маслоуловитель, маслопомойка, маслоотделитель, Oil Catch Can\Tank это различные названия одного и того же изделия, способного отделить масло из картерных газов. В идеале их нужно две штуки, один на впуск, другой около PCV.

Сливаемое масло из маслоуловителя, все это могло бы стать нагаром в двигателе

Схемотичное устройство простого маслоуловителя

Устройство маслоуловителя и принцип работы

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту. На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия.
В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.
Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.
Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Шланг вентиляции картерных газов для установки маслоуловителя

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Топливный фильтр, как полумера к решению проблемы масла во впускном коллекторе.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Где находится PCV-клапан? Характеристики и принцип работы

PCV – система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Основная задача данной системы – вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними – состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко – в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из клапанных крышек газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через регулирующий клапан в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система – самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

1. Патрубки. Благодаря образующемуся во впускном коллекторе вакууму через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции – регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на холостом ходу заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере избыточное давление. Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и дроссельной заслонке масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя – проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

• Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
• Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
• Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

• Появление тонкого свиста под капотом авто.
• Плавающий холостой ход.
• Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
• Повышение расхода масла.
• Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
• Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
• Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

1. Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
2. Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
3. Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
4. К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
5. Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
6. Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами – не совсем удобно, но быстро.
7. Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
8. Исправный клапан лучше менять через 100 тысяч километров пробега.
9. Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

• время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
• соединения между шлангами начинают сифонить.

Исправляется это достаточно просто – либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV – одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

autogear.ru
