Клапан PCV

Клапан PCV — это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.

Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.

Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.

Для чего нужен клапан PCV

Многое про этот клапан уже мной рассказано на странице Система вентиляции картера, а также показано на видео

Так для чего же нужен клапан PCV?

Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.

Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.

Дело в том, что этот «плавающий» клапан имеет несколько режимов работы и главная его задача — это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово — ограничивать, а не прекращать полностью! Это очень важно.

Вот пример его работы

Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.

При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.

Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.

Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.

Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Глушить клапан PCV или нет

Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.

Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.

Причина для такого «тюнинга», конечно, «железная», но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.

Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.

Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят.

О таком случае я рассказывал в этом видео

Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех!!!) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.

Да и, вообще, клапан PCV глушить не стоит.

Устройство клапана PCV

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Замена клапана PCV

Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)

Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288

Собственно, замена клапана PCV состоит из четырёх простейших операций:

1. Снимаем шланг с клапана PCV
2. Откручиваем клапан PCV
3. Закручиваем новый клапан на место
4. Монтируем шланг вентиляции картера на место

Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!

Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.

Думаю, на все основные вопросы я ответил, но если ещё есть не основные вопросы , то можно обсудить их в комментариях.

Всем Мира и ровных дорог!

По теме:

Мне нравится 3+

moylacetti.ru

Где находится PCV-клапан? Характеристики и принцип работы

PCV – система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы – вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними – состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко – в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из клапанных крышек газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через регулирующий клапан в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система – самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

1. Патрубки. Благодаря образующемуся во впускном коллекторе вакууму через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции – регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на холостом ходу заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере избыточное давление. Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и дроссельной заслонке масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя – проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

• Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
• Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
• Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

• Появление тонкого свиста под капотом авто.
• Плавающий холостой ход.
• Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
• Повышение расхода масла.
• Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
• Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
• Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

1. Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
2. Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
3. Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
4. К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
5. Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
6. Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами – не совсем удобно, но быстро.
7. Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
8. Исправный клапан лучше менять через 100 тысяч километров пробега.
9. Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

• время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
• соединения между шлангами начинают сифонить.

Исправляется это достаточно просто – либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV – одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

fb.ru

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также: Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также: Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

automotolife.com

Клапан вентиляции (рециркуляции) клапанных газов: принцип работы

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора.
Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Содержание статьи

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов

Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).
Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод.
Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.
Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте – PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. – система вентиляции картера).

Где находится клапан вентиляции картерных газов?

Клапан вентиляции картерных газов

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов?
Проверить клапан достаточно несложно.

• Снимите шланг, идущий от картера к клапану PCV.
• Запустите двигатель.
• Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок.
  Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел.

Неисправности клапана вентиляции картерных газов

Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя.
Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя. Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе.

Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

В случае забивания системы или поломки клапана отвода картерных газов в двигателе может начаться жор масла. Чаще всего это происходит из-за заклинивания мембраны. В таких случаях необходимо заменить либо мембрану клапана вентиляции картерных газов, либо полностью клапан. Данное явление сопровождается нарушением работы системы впрыска и нестабильной работой двигателя.

Таким образом, система вентиляции картерных газов, хотя и не выглядит одной из жизнеобеспечивающих систем работы двигателя, является ее важной составляющей и нуждается в периодической чистке и проверке.

Подробнее об устройстве и предназначении системы вентиляции картерных газов смотрите в видео на нашем сайте!

mytopgear.ru

Как работает PCV клапан или удаление картерных газов. » Хабстаб

Для начала давайте разберёмся, откуда вообще в картере появляются газы и что такое картер.
Картер(поддон) — часть двигателя, где обычно располагается коленчатый вал и при не заведённом автомобиле, в нём хранится всё масло.

На картинке выше видно, что над картером расположены поршня, которые с помощью шатунов соединены с коленвалом. Давайте более подробно рассмотрим как устроен поршень.

На картинке выше видно, что поршень имеет три канавки, на которые одеваются кольца. Во время работы двигателя, через замки поршневых колец и неплотности между кольцами и стенками цилиндра, в картер прорываются газы из камеры сгорания. Если эти газы не удалять, это приводит к тому, что масло, контактируя с газами, со временем теряет свои свойства — стареет, а также в картере образуется избыточное давление, которое может привести к выдавливанию сальников. Для решения этой задачи был разработан PCV клапан, который срабатывает при разряжении во впускном коллекторе, причём степень открытия клапана зависит от степени разряжения.

При срабатывании клапана газы из картера снова попадают во впускной коллектор, но так, как картерные газы попадают туда, минуя расходомер воздуха, смесь беднеет. В последнее время автолюбители устанавливают в разрыв шланга PCV фильтр-отстойник(маслоуловитель), который представляет собой резервуар с двумя штуцерами.

Внутри находится фильтр, который отделяет масло от газов и представляет собой металлическую губку. При прохождении картерных газов через губку, масло, которое в них содержится, оседает на губке и стекает, а газы беспрепятственно проходят. Таким образом, продливают время работы катализатора, а он, как известно, штука недешёвая.

Источник: hubstub.ru

hubstub.ru

Работа системы вентиляции, маслоуловитель и клапан PCV

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.07.2019

Случайная статья узнай что то новое

Введение

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы. Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе.
Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя. Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Нагар на дроссельной заслонке, впускном коллекторе, и даже на кольцах форсунок

Схемы работы системы вентиляции картера

Система вентиляции картера Honda Civic, практически ни чем не отличается от большинства легковых автомобилей с ДВС. В качестве источника потока воздуха используется впускной тракт. Свежий поток воздуха попадает в ГБЦ, далее в двигатель, поток проходит до низа двигателя в картер, и выводит с собой через камеру сапуна отработанные газы на вторичную переработку во впускной коллектор. Такая система нужна для переработки материала, негативно влияющего на экологию. Именно поэтому эта система закольцована в двигателе а не выходит после камеры сапуна наружу.
Как вы понимаете данная система кроме контура вентиляции и впускного тракта имеет еще два компонента, камера сапуна выполняющего функцию приемника тяжелый частиц и клапан PCV (Positive Crankcase Ventilation) — клапан принудительной вентиляции картера. PCV необходим для направления движения потока. Немного иллюстраций для понимания терминов.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе D16Z6

Типовая схема вентиляции картерных газов на вертикальном впускном коллекторе D14A4

Камера сапуна сзади двигателя около масляного фильтра

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан «заклинило» будут те или иные последствия.

• PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
• PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск «выдавливания» сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

Расположение PCV клапана рециркуляции в двигателе Honda

Режимы работы двигателя и клапана PCV

Решение проблемы нагара

Решение простое, необходимо чистить клапан PCV и камеру сапуна. Но это подходит для городского движения. Если вы постоянно давите педаль акселератора, то тут неизбежно все равно будет загрязнение впускного коллектора. Решение пришло из автоспорта, где главное это производительность, в мотоциклах маслоуловитель устанавливался чаще чем в автомобилях. Уловитель масла, маслоуловитель, маслопомойка, маслоотделитель, Oil Catch Can\Tank это различные названия одного и того же изделия, способного отделить масло из картерных газов. В идеале их нужно две штуки, один на впуск, другой около PCV.

Сливаемое масло из маслоуловителя, все это могло бы стать нагаром в двигателе

Схемотичное устройство простого маслоуловителя

Устройство маслоуловителя и принцип работы

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту. На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия.
В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.
Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.
Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Шланг вентиляции картерных газов для установки маслоуловителя

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Топливный фильтр, как полумера к решению проблемы масла во впускном коллекторе.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Где находится PCV-клапан? Характеристики и принцип работы

PCV – система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Основная задача данной системы – вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними – состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко – в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из клапанных крышек газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через регулирующий клапан в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система – самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

1. Патрубки. Благодаря образующемуся во впускном коллекторе вакууму через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции – регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на холостом ходу заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере избыточное давление. Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и дроссельной заслонке масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя – проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

• Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
• Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
• Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

• Появление тонкого свиста под капотом авто.
• Плавающий холостой ход.
• Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
• Повышение расхода масла.
• Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
• Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
• Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

1. Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
2. Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
3. Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
4. К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
5. Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
6. Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами – не совсем удобно, но быстро.
7. Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
8. Исправный клапан лучше менять через 100 тысяч километров пробега.
9. Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

• время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
• соединения между шлангами начинают сифонить.

Исправляется это достаточно просто – либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV – одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

autogear.ru

Автомобильная светотехника — Википедия

Внешние световые приборы легкового автомобиля
Фары ближнего света (+габаритные огни, подсветка номера и панели) Выделение машины, освещение дороги ночью и в туннелях Вместо дневных ходовых огней Сигнал опасности (днём в движении)
Фары дальнего света (+ближний свет, габариты, подсветка номера и панели) Мощные фары, освещающие на много метров Световой сигнал
Противотуманные фары (+габаритные огни, подсветка номера и панели) Улучшают видимость в дождь/туман Вместо дневных ходовых огней
Дневные ходовые огни Выделение машины днём Запущен двигатель, выключены габариты/фары
Габаритные огни (+подсветка номерного знака, приборной панели) Выделение машины в ненастье, в сумерках, ночью на стоянке
Стояночные огни Выделение машины ночью на стоянке
Задний противотуманный фонарь (+габаритные огни, фары, подсветка номера и панели) Выделение машины в туман, сильный дождь
Указатель поворотов Намерение повернуть, остановиться, поехать
Аварийная световая сигнализация Проблемы с автомобилем, водителем, грузом Сигнал опасности (на стоянке)
Фонарь заднего хода Запущен двигатель, включена задняя передача
Стоп-сигнал Запущен двигатель, нажат тормоз

Автомоби́льная светоте́хника — комплекс световой техники, использующийся для сигнализации и освещения. Автомобильное освещение монтируется в передней, в задней, а также в боковых частях транспортного средства в виде фар или фонарей. Установка может быть как выступающим элементом кузова автомобиля, так и спрятана заподлицо.

Слово «фонарь» применимо к задним противотуманным, но также используется в разговорной речи и по отношению к остальным световым приборам (пример: задние фонари). Основными назначениями автомобильного освещения заключается:

• Обеспечение освещения дорожного покрытия и пространства впереди после наступления темноты
• Обозначение транспортного средства, его габаритов и направления движения для других участников дорожного движения как в темное, так и в светлое время суток
• Предупреждение других участников дорожного движения о намерении водителя изменить скорость или направление движения

В основе автомобильного освещения лежит цветовая мнемоника: спереди белый цвет, сзади — красный, сбоку — жёлтый.

Со времен создания автомобиля и перехода его в статус полноценного транспортного средства возник вопрос о возможности круглосуточного использования автомобиля. А это в свою очередь требовало наличия осветительных приборов.

Автомобиль Renault AG-Fiacre Paris 1910 года с ацетиленовыми фарами

Самые первые фонари использовали керосин^[1], но решали проблему освещения очень плохо. Скорее керосиновые фонари просто обозначали транспортное средство. Лётчик и авиаконструктор Луи Блерио в 1896 году предложил использовать ацетиленовые светильники. Подобные светильники к тому времени использовались в качестве паровозных прожекторов. Для получения ацетилена использовался специальный бак, установленный на подножке со стороны водителя, в который засыпался карбид кальция и вода. Для включения фар водителю приходилось открывать кран подачи ацетилена, открывать фары и зажигать встроенные в них горелки спичкой^[2].

Начиная с 1920 годов стали использоваться электрические лампы. Фары, имеющие лампы накаливания, представляли собой прожекторы, которые слепили встречных водителей. При разъезде со встречным автомобилем водителю приходилось наклонять фары вниз, используя для этих целей специальный рычаг с тросовым или гидравлическим механизмом. Другой способ снижения ослепления был основан на уменьшении интенсивности свечения путём снижения тока накала ламп с помощью реостата. Но все эти ухищрения отвлекали водителя, и не давали возможности установить фары после изменения в исходное положение.

На более дорогие машины устанавливались индивидуальные фары для ближнего и дальнего света. Мощность таких фар была различна: для ближнего света составляла 30 Вт, для дальнего 50 Вт. Угол пучка фар ближнего света устанавливался для освещения дороги на 15-20 метров вперед, в то время как свет дальних — на 40-60 метров. Это позволяло водителю переключать фары на нужный режим освещения намного удобнее.

Мощность и дальность света удалось увеличить используя разработки Ивана Петровича Кулибина в области параболического отражателя. Таким образом фара имеющая параболический рефлектор и линзы могла освещать на несколько сотен метров^[3].

В дальнейшем производители стали усложнять конструкции ламп. Фирма Bosch в 1925 году первая стала изготавливать двунитевые лампы накаливания, одна нить которой использовалась для ближнего света, другая для дальнего. В массовое использование попали галогенные лампы, имеющие лучшие характеристики и большую надежность. Также стало возможным уменьшить вес аккумуляторных батарей за счёт появления в автомобилях генератора, который осуществлял питание мощных электроламп и снял проблему необходимости подзарядки батарей на станциях.

Изменения светотехники сопровождалось введением новых правил освещения. В 1957 году в Европе был узаконен асимметричный свет, по которому свет от водителя светил ближе, чем свет со стороны пассажира. Это снижало риск ослепления встречного водителя и повышало безопасность.

Другое направление модернизации осветительной техники заключалось в изменении формы фары. Если раньше все фары имели круглый профиль, то начиная с 1961 года Citroën попробовал квадратные фары. Это позволило улучшить аэродинамику автомобиля, усилить световой поток благодаря светоотражателю Hella эллипсоидной формы с двумя осями, где две пары лучей из разных фокусов собирались в одну собирающую линзу. А в 1986 году на автомобили BMW устанавливали трёхосные фары.

Благодаря вычислительным мощностям современных компьютеров стали возможными расчёт и изготовление фар имеющих практически любую форму подходящую по желанию дизайнера автомобиля. Сложность устройства современной фары заключается во множестве фокусов светоотражателя фары, отвечающих за освещение определённого участка дороги.

Цвет огней автомобиля стандартизован Венской конвенцией о дорожных знаках и сигналах в 1949 году, а позже указан в Конвенции Организации Объединённых Наций о дорожном движении в 1968.

Согласно этим правилам задние фонари должны излучать красный свет, передние фары белый или отборный жёлтый, а все сигналы поворота должны излучать жёлтый или янтарный свет. Однако в Северной Америке сигналы поворота могут быть также красного цвета. Исключением являются автомобили аварийных и специальных служб, которые могут содержать специальные цвета.

1. Лампа накаливания. Традиционный излучатель. Внутри стеклянной колбы создан вакуум, внутри которого вольфрамовая нить нагревается электрическим током до 2000 °C. Работают 500—1000 часов.
2. Галогенная лампа. Стеклянная колба заполнена буферным галогенным газом — йодом или бромом. Благодаря галогенам работает до 4000 часов.
3. Газоразрядная лампа (HID). В колбе из расплавленного кварца или оксида алюминия нагретый газ (ксенон) излучает свет. Работает до 25 000 часов. Ксенон — благородный газ, не имеет вкуса, цвета или запаха. Применяется в лампах накаливания, для лечения травм головного мозга, медицинской диагностики, как рабочее тело лазеров.
4. Светодиоды (LED). Работают на явлении заполнения электронами пустых «дырок» в полупроводнике с выделением фотона. Энергоэкономичны. Работают до 50 000 часов.

Фары[править | править код]

Работа автомобильных фар на примере Ford Focus

Ближний свет фар

Ближний и дальний свет фар

Ближний и дальний свет фар в сочетании с противотуманными фарами

Фа́ра — электрический светотехнический прибор, используемый на транспортном средстве и применяющийся для освещения дороги. На специальной технике может использоваться для освещения места проведения работ. Обычно фара размещается спереди транспортного средства, на специальной технике может быть и сзади, а также иметь поворотный механизм. Каждое транспортное средство должно иметь не менее 1 пары фар установленных симметрично относительно продольной оси транспортного средства (не распространяется на внешние световые приборы мотоциклов, мотороллеров и мопедов). После появления адаптивных фар понятие дальнего и ближнего света устаревает, так как световой пучок постоянно изменяется и формируется компьютером на основе многих параметров (таких как скорость автомобиля, наличие встречных автомобилей, наличия препятствий на обочине и тп.)^{[источник не указан 182 дня]}.

Ближний свет[править | править код]

Освещение дорожного покрытия

Дорожное покрытие, освещённое фарами ближнего света

Дорожное покрытие, освещённое фарами дальнего света

Фары ближнего света применяются для освещения части обочины и дорожного полотна ограниченной площади. Световой пучок фар ближнего света распространяется вниз и в противоположную сторону от встречного потока. Ближний свет может быть представлен отдельной фарой, блок-фарой или дополнительной нитью накала двунитевой лампы в зависимости от конструкции автомобиля. Создаваемый фарой ближний свет не слепит встречных водителей, благодаря чему включение этих фар используется при разъезде автомобилей. Использование только ближнего света на больших скоростях движения автомобиля невозможно из-за ограниченной видимости дороги, поэтому в ночное время суток при приближении водители переключают фары из режима дальнего света на ближний, а после разъезда восстанавливают дальний свет.

Если законодательство требует дневные ходовые огни (Россия с 2010 — всегда при движении, Украина с 2016 — с октября по 1 мая за городом), а их нет, нужно включать ближний свет^[4].

Также ближний свет днём используется в некоторых юрисдикциях как знак опасности. ПДД Украины (2019) требуют ехать с ближним светом автомобилям, перевозящим опасные грузы, группы детей, буксирующим другой автомобиль, едущим в колонне, тяжеловесам, а также общественному транспорту, едущему по выделенной полосе навстречу потоку.

Дальний свет[править | править код]

Дальний свет распространяется мощным пучком параллельно полотну дороги и рассчитывается для освещения большей площади дороги. Из-за этих своих особенностей дальний свет должен выключаться при сближении с попутными и встречными транспортными средствами во избежание ослепления водителей. О включении дальнего света сигнализирует контрольная лампа синего цвета^{[источник не указан 182 дня]}.

Фары дальнего света используются как световой сигнал, для этого надо потянуть на себя ручку управления поворотниками и фарами. Стандартное значение этого сигнала, прописанное ПДД — «выключи дальний свет, ты меня слепишь» и «разреши обогнать»^[5]. Неформальное — «проезжай, пропускаю», «рядом пост ГАИ» и многое другое.

Повторители[править | править код]

Передние габаритные фонари[править | править код]

Правые фара и подфарник или габаритный огонь на автомобиле ВАЗ-2106, работающие в режиме ближнего света.

Существует несколько обозначений передних фонарей: габаритные огни, подфарники, парковочные лампы (для Северной Америки) и просто передние фонари (для Англии). В Северной Америке фонари могут иметь как белый так и янтарный^[6] цвет, во всем остальном мире — только белый. Сила свечения находится в пределах от 4 до 125 кд.

Габаритные огни могут быть в составе блок-фары, а также и в виде отдельного фонаря имеющего белое свечение. Устанавливается парой по обе стороны автомобиля и на одной линии. Основное назначение габаритных огней — это световое обозначение габаритов автомобиля, а также в качестве стояночного освещения. При маневрировании световая сигнализация предупреждает других водителей о начале движения транспортного средства и о его размерах. В России правила дорожного движения обязывают водителей в темное время суток на неосвещённых участках дорог при остановке или стоянке транспортного средства использовать габаритные огни, а в условиях недостаточной видимости — совместно с передними противотуманными фарами или фарами ближнего света^[7].

Противотуманные фары[править | править код]

Комплект противотуманных фар

Противотуманные фары создают широкий горизонтальный пучок света, идущий параллельно дороге, как бы подстилаясь под туман. Противотуманные фары должны быть установлены как можно ниже^[8]. Цвет излучаемого фарами света может быть как белый, так и отборный жёлтый. Фары используются для увеличения освещенности дорожного покрытия и обочины в темное время суток и в условиях недостаточной видимости из-за дождя, тумана, пыли или метели при движении с малой скоростью. Кроме того, противотуманные фары можно использовать в светлое время суток в качестве фонарей дневного света вместо ближнего света фар. В условиях хорошей погоды ночью использование света противотуманных фар совместно с фарами ближнего или дальнего света нежелательно из-за снижения дальности видимости дороги (яркое пятно света от противотуманных фар в зоне непосредственно перед автомобилем влечёт сужение зрачков глаз водителя). Из-за своего устройства в туман разумней их использовать отдельно от включения ближнего света, так как это уменьшает самоослепление водителя от стены тумана или падающего снега, но по правилам включение противотуманных фар в темное время суток обязательно должно сопровождаться включением ближнего или дальнего света фар.

Противотуманные фары часто путают с фарами ближнего света как раз <<из-за необязательности их иметь отборный жёлтый цвет света>???. В дилерских центрах ссылаются на взаимозаменяемость и устанавливают в топовых версиях автомобилей, а также в качестве дополнительного оборудования.

Раллийные и внедорожные огни[править | править код]

Автомобили используемые в ралли, соревнованиях по бездорожью или просто эксплуатируемые на очень высоких скоростях часто комплектуются дополнительными лампами помогающими расширить область видимости водителя впереди автомобиля.

Для внедорожников в качестве защиты от повреждений дополнительные фары крепятся на специальную балку над крышей автомобиля, что повышает дальность видимости. Использование таких огней на гражданских автомобилях запрещено, однако отключённые и закрытые крышками фары транспортироваться на крыше по дорогам общего пользования могут. Сложные конструкции могут содержать также боковые противотуманные фары и простые направленные по сторонам для освещения обочин в условиях плохой видимости.

В России внедорожные огни, установленные над крышей автомобиля получили прозвище «люстра»^[9]. ^[10]

Фара-искатель[править | править код]

Фара-искатель представляет собой прожектор без рассеивателя с возможностью изменять направление освещения. Использовать фару-искатель в пределах населённых пунктов и в присутствии встречных автомобилей запрещено, она предназначена для ориентирования на бездорожье. Также фару-искатель могут использовать автомобиль экстренной службы в зоне производства спасательных работ или в зоне ликвидируемого чрезвычайного происшествия и их последствий, и если зона спасательных работ/чрезвычайного происшествия близка к дороге, то также приняв меры против ослепления такой фарой участников дорожного движения.

Задние фонари, фонари видимости и идентификации[править | править код]

Фонари дневного света[править | править код]

Фонари дневного света на автомобиле Audi A4

Некоторые страны разрешают или требуют оснащения автомобиля фонарями дневного света. Это может быть функционально независимый фонарь или эти функции могут нести фары ближнего или дальнего света, передние сигналы поворота или передние противотуманные фары в зависимости от местного законодательства. По правилам ЕЭК фонари дневного света должны излучать свет не менее 400 кд, но не более 1200 кд во всех направлениях. Многие страны допускают использование фар ближнего света. Канада, Швеция, Норвегия, Словения, Финляндия, Исландия и Дания требуют отдельного независимого фонаря дневного света. Страны, не требующие установку фонарей, допускают их использование^[11].

В Северной Америке фонари дневного света могут выдавать до 7000 кд и могут быть представлены фарами дальнего света работающими на низком напряжении. Это вызвало большое количество жалоб на ослепление^[12].

Использование передних, боковых и задних габаритных огней разрешено, требуется или запрещено одновременно с фонарями дневного света в зависимости от законодательства и принципа работы дневных фонарей. Кроме того, по правилам, фонари дневного света, установленные близко с сигналам поворота, могут или должны выключаться или переключаться на интенсивность излучения габаритных фонарей отдельно в соответствии с включённым сигналом поворота. Основная проблема использования не автоматических ДХО заключается в невнимательности водителей, которые забывают переключать ДХО на ближний свет при наступлении сумерек. При этом не горят габаритные огни, что создаёт опасность для движения.

Боковые фонари[править | править код]

Боковой фонарь на Oldsmobile 98 Regency 1983 года

На некоторых моделях автомобилей имелась боковая белая лампа, которая включалась в направлении предполагаемого поворота или перестроения. Хоть их включение связано с указателями поворота (как, например, на массовых моделях Toyota 80х — 90х годов, а именно, например, Camry и Mark II), боковые фонари светили постоянно (не мигали, как поворотник). Также их включение сопровождало движение автомобиля задним ходом, например, на автомобилях марок Saab и Chevrolet Corvette. Технические стандарты в Северной Америке содержат положения о работе как передних, так и задних боковых фонарей^[13]. Согласно международным правилам ЕЭК ООН боковые фонари были запрещены, но с недавнего времени их использование разрешается на скорости до 40 км/ч.^[14]

По новым европейским правилам, действующим в том числе и в России, на автопоездах и автобусах с прицепами длиной более 6 метров должны быть установлены боковые габаритные огни оранжевого цвета в количестве не менее 2 штук.

Стояночные огни

ru.wikipedia.org

Устройство фар автомобиля

Светотехника на машине – основа безопасности и удобства на дорогах. Это такая же неотъемлемая часть транспортного средства, как колёса и руль. В то же время, видов и конфигураций световой техники на машину существует довольно много. В этой статье мы рассмотрим основные типы передних фар и их назначение.

По прямому функционалу передние фары автомобиля можно разделить на отдельные классы:

• Габаритные огни – предназначены для обозначения габаритов транспортного средства, стоят спереди и сзади.
• Ближний свет – основные фары, предназначенные для освещения дороги непосредственно перед машиной, светят они ярко, но только на ограниченное небольшое расстояние, около 40–50 метров.
• Дальний свет – фары, светящие на большое расстояние, на 200-300 метров. Они обеспечивают комфортный световой путь даже на очень большой скорости.
• Противотуманные фары – дополнительные фары для ухудшенных погодных условий (метель, туман и прочее). При одновременном использовании с ближним светом противотуманки сильно слепят других участников движения.
• Ходовые огни работают днём для дополнительного обозначения машины. Впервые получили применение в странах Скандинавии и Британских островов, там, где иногда днём освещение недостаточное для полного обеспечения безопасности.
• Специальные передние световые устройства, вроде раллийных фар, световых искателей, прожекторов и прочее.

Устройство фары

Устройство фары автомобиля примерно одно для всех модификаций. Свечение создаётся за счёт трёх сегментов фары.

Источник света

Излучение лампы не направлено прямо, как фонарь, на самом деле, она скорее светит во все стороны, направляя частицы света на следующий сегмент.

Отражатель

Он бывает разной формы, часто это относительно правильный конус, но может быть множество вариаций в зависимости от конфигурации фары и дизайна передней части машины в целом. Обычно это стекло или пластмасса с небольшим напылением алюминия. Как вполне ясно из внутренней формы слова – основная его задача – отражать, весь свет, который на него попадает. При этом отражении он усиливается. Специальные корректоры в свою очередь ограничивают световую зону, направляя луч света. В плане отражения света можно также выделить три основных подтипа:

1. Параболический отражатель. Самый простой, дешёвый и распространённый. Это статичная конструкция, отражающая свет горящей лампы. Такую фару нельзя подкорректировать, яркость, интенсивность, направление света в них статичны.
2. Рефлектор свободной формы (Free Form Reflector). Такой рефлектор разделён на несколько зон (количество их может сильно варьироваться), каждая отражает и направляет свой пучок света. Свет таких фар также статичен, но более отчётлив, меньше светопотеря при рассеивании, значительно меньше вероятность ослепления других водителей или себя.
3. Линзовая оптика. Свет от лампы в этом случае рассеивается и усиливается специальным эллиптическим светоотражателем, но после этого направляется на второй фокус – специальный щиток, вновь собирающий этот свет. От этой перегородки свет снова рассеивается в сторону линзы, та собирает его, где-то обрезая, где-то перенаправляя. Такая оптика максимально исключает чрезмерную светопотерю и ослепление светом. Линзовая оптика дорога, но очень качественна и обеспечивает максимальную безопасность даже в условиях трудной видимости. Главная проблема – вся эта система довольно динамична, в ходе износа или повреждения стабильность линзы может понизиться, могут возникнуть неисправности, светопотери. В таком случае линза требует специфической корректировки в автосалоне.

   Принцип работы ксеноновых фар

Рассеиватель

Это внешняя часть фары, также из стекла или специального материала. Видели на фото или киносъёмках огромные белые листы на штативе? Назначение автомобильного рассеивателя схожее. Его задачи – защищать фару от внешнего воздействия, а также рассеивать и направлять её свет. Скажем, противотуманные фары светят скорее не прямо вперёд, а как бы «под ноги», вниз — вперёд. Для этих функций форма рассеивателя может быть разной. Несколько иной метод работы у светодиодных и матричных фар, мы рассмотрим эту специфику чуть позже, когда будем говорить о светодиодах отдельно.

Это функциональное распределение фар, одинаковое для любого транспортного средства. Можно их разделить и по принципу устройства. Научный прогресс не стоит на месте, технологи и проектировщики задаются одним важным вопросом: как обеспечить максимальную безопасность и дальность освещения, при этом нивелируя ослепляющим фактором. Также важны принципиально надёжность фары, прочность, длительный ресурс использования, экологичность, не забываем о дизайне.

Виды ламп

Фары по методу действия лампы можно выделить в четыре типа:

• Лампы накаливания
• Галогенные
• Ксеноновые
• Светодиодные

Лампа накаливания

Самые простые, такие же, как обычные лампочки. Работа её обеспечивается вольфрамовой нитью, помещённой в безвоздушную стеклянную колбу. При подаче напряжения происходит нагрев вольфрамовой нити, что и порождает свет. Такие лампы не очень надёжны, они морально устарели: вольфрам постоянно испаряется с нити. Она утончается, что приводит в итоге к разрыву. Также такие устройства легко темнеют и очень восприимчивы к перепадам напряжения. Они ещё широко используются в быту, но постепенно выходят из употребления по причине множественных недостатков. На транспортных средствах уже не используются.

Галогенные лампы

Также часто используются в быту. Механизм её работы примерно такой же, – накаливание вольфрамовой нити, однако за счёт того, что внутрь колбы закачаны пары галогенов (йода или брома), которые взаимодействуют с атомами вольфрама и не дают последним осесть, они двигаются вокруг нити по спирали, периодически снова к ней прилипая.

Срок службы таких ламп во много раз дольше обычных ламп накаливания. Такие лампы имеют долгий ресурс эксплуатации, Здесь многое зависит от качества и, соответственно, стоимости. Хорошие галогенные лампы могут работать в течение нескольких лет постоянной эксплуатации. В технической документации обычно прописывают небольшие сроки службы, около тысячи часов непрерывной работы и далее, по факту же качественная галогенная лампа может прослужить в два–три раза дольше, чем предполагает срок эксплуатации. Важна здесь также полная исправность проводки в автомобиле. Неполадки с электроникой или аккумулятором сказываются на длительности работы фар.

Ксеноновые лампы (газоразрядные)

Также распространены в автомобильной промышленности. Первыми здесь были, как всегда, немцы – они поставили ксеноновые фары на BMW седьмой серии в 1994 году. Работает такое устройство за счёт нагревания газа ксенона – благородного газа, при нагревании выделяющего множество света. Такие лампы значительно мощнее газоразрядных. Скажем, при мощности в 35 Вт ксеноновая лампа рождает световой поток в 3000–3200 лм, что на треть больше, чем способна выдать галогенная лампа при вдвое большей мощности.

Ксеноновые лампы экономят электричество, выдают много света и долго служат (срок службы ксеноновой фары составит около двух тысяч часов, примерно в два–три раза больше, чем у своего галогенного аналога.), но дорого стоят. В таком устройстве кроме простых трёх агрегатов, о которых мы уже говорили, есть ещё и специальные нагреватели ксенона, состоящие из блока розжига и электронной системы управления температурой и мощностью. Эти механизмы повышают цену на фару в несколько раз.

Светодиоды

В основе светодиодного фонаря – полупроводниковый кристалл, который преобразует электрический ток в свет. Сначала такие устройства появились в промышленной сфере, но теперь они широко интегрированы в быт. В автомобильной промышленности светодиоды начали использоваться для побочного освещения — стоп-сигналы, подсветка приборной доски, освещение в салоне и так далее.

Считалось, что светодиодные лампы недостаточно ярки для установки в головные фары. Сейчас они светят очень ярко за счёт того, что устанавливаются целыми сегментами-сотами внутрь фары. Один светодиод выделяет меньше света, чем ксеноновая лампа, но установленные вместе они вполне покрывают нужное для безопасности количество освещения. Светодиод сам по себе представляет самодостаточный источник света. На некоторых моделях авто светодиодная фара состоит из двух–трёх десятков отдельных диодов. В каждом из них есть линза, кристалл, анод и катод, обеспечивающие постоянно напряжение тока. Перегорание или неисправность одного диода обычно не тащит за собой поломку остальных.

Лазер

Самая новая технология, которую активно развивают, это лазерные фары. Впервые такие фары применили на футуристичном автомобиле BMW i8. Технология фары достаточно проста — лазер светит на линзу с фосфором, который в свою очередь начинает излучать яркий свет, а отражатель направляет этот свет на дорогу.

Они превосходят светодиодные фары по освещению и энергопотреблению, а срок службы сопоставим. Существенным недостатком этих фар является их стоимость, они являются самыми дорогими фарами современности, не менее 10 тыс. евро, за эту сумму можно купить новый бюджетный автомобиль.

Современные разработки

Момент устройства светодиодной фары доведён до технологического абсолюта в фаре матричной. В ней водитель может менять и подстраивать под себя и нужды дорожной ситуации отдельный диод. Такие матричные светодиоды могут индивидуально подстроиться под любую, даже сложную обстановку с видимостью.

Головные лампы на светодиодах появились десять лет назад. Светодиодные фары на машинах становятся всё популярнее по причине того, что у них практически нет недостатков. Они потребляют мизерное количество электроэнергии, их ресурс в несколько раз может превышать срок службы других фар, при соблюдении температурного режима ресурс эксплуатации такой лампы будет от пяти тысяч часов и более. Единственный, но ощутимый минус – дороговизна. На современном автомобильном рынке фары в целом – удовольствие не из дешёвых и приближается к стоимости лазерных фар – за цену светодиодной фары иногда можно купить целый автомобиль, пускай и подержанный. С другой стороны, такая лампа при правильной эксплуатации может прослужить много лет и ни разу о себе не напомнить, что в итоге может вылиться в солиднейшую экономию.

Изначально светодиодные фары ставились на машины премиум-класса, на некоторые модели Cadillac, Audi. Сейчас же некоторые производители делают фары на светодиодах, которые можно поставить на место фар ксеноновых, так что светодиодное освещение теперь можно ставить и на марки, изначально на это не рассчитанные. В целом мнение автомобилистов сходится в том, что светодиодные фары, так или иначе, захватят рынок.

Проблема с недостатком света решена благодаря технологическим новшествам, а цена будет постепенно снижаться под натиском спроса и уменьшения цен на материалы. Возможно, в недалёком будущем большая часть автомобилей будет оснащена именно светодиодными фарами. Но пока, по объективным причинам основой рынка остаются фары ксеноновые и галогенные.

autoleek.ru

Виды передних фар: Разъяснение

Разновидности передней автомобильной оптики.



Есть множество неправильных представлений, когда дело доходит до передних фар. Учитывая, что фары являются одними из самых важных особенностей автомобилей, многие думают, что о передней оптике нет дезинформации. Ведь казалось, автомобильная передняя оптика имеет простую и понятную конструкцию. Тем не менее, в автопромышленности существует множество видов конструкций передних фар, что вызывает путаницу. В этой статье я хочу прояснить все заблуждения и объяснить конструкцию различных фар в настоящее время.



И так я разделил статью на три части:



— Корпус и конструкция передних фар



— Лампы



— Другая соответствующая информация / Разное



РАЗДЕЛ 1: Корпус и конструкция передних фар

Корпус фары это та часть оптики, внутри которой установлена лампа освещения. Как вы знаете на современном рынке автомобилей существует множество различных ламп освещения, начиная от обычной галогеновой, и заканчивая лазерными технологиями. От того какая лампа освещения стоит в передней оптике, зависит и конструкция корпуса фары.



Отражатель



Фары с отражателями, установленные в корпусе передней оптики на сегодняшний день являются самыми распространёнными в автопромышленности. Хотя в настоящий момент наблюдается тенденция замещения фар с отражателями на линзованную оптику. Я не собираюсь утомлять вас наукой о том, как работает автомобильная фара. Если кратко, то внутри фары рядом с отражателем, как правило, установлена лампа освещения. Свет, который излучает фара, отражается от хромированной краски, которая нанесена на отражатель. В итоге свет лампы, отражаясь от хромированной поверхности, выходит на дорогу.



Смотрите также: Американец сравнил три вида фар в практическом соревновании: Галогенные, Ксеноновые и Светодиодные



Как правило, галогеновая автомобильная лампа также имеет небольшой участок хрома или защитного покрытия из другого материала (как правило, размещен на переднем торце лампы), который препятствует попаданию прямых лучей света в глаза водителей встречных автомобилей. В итоге лампа излучает свет не сразу на дорогу, а попадает в отражатель, который рассеивая лучи света, отправляет их на дорогу.



Недавно казалось, что этот тип ламп в скором времени исчезнет из автопромышленности. Особенно, после того как появились ксеноновые лампы. Но в итоге сегодня галогеновые лампочки для автомобилей по-прежнему являются самыми распространенными в автомобильном мире.



Линза

Фары с линзами внутри в настоящий момент постепенно отбирают популярность у оптики с отражателями. Напомним, что впервые линзованные фары появились на дорогих люксовых автомобилях. Но затем по мере удешевления технологий, передняя линзованная оптика стала появляться и на обычных не дорогих транспортных средствах.



Что же из себя представляет линзованная передняя оптика? Как правило, этот вид фар вместо отражателей используют линзы (специальная оптическая колба, которая не отражает излучаемый свет от ламп на дорогу, а по сути, с помощью проекции передает освещение на дорогу).



В настоящий момент существует огромное количество различных типов линз и конструкций линзованных передних фар.

Но смысл работы линзованной оптики одинаков. Что же такое линза в передней фаре и как она работает?

Дело в том, что лизнованные фары формируют пучок света для освещения дороги совершенно по-другому в отличие от оптики с отражателями.

Например, внутри линзы также есть отражатель с хромированным покрытием, который отражает свет от лампы. Но в отличие от обычного отражателя, структура линзованного отражателя создана таким образом, чтобы не направлять свет на дорогу, а собирать его в специальном месте внутри фары – на специальной металлической пластине. Эта пластина, по сути, собирает свет в единый пучок и перенаправляет его в линзу, которая в свою очередь и проецирует направленный пучок света на дорогу.



Как правило, линзовання фара обеспечивает превосходную светоотдачу с резкой линией среза и сфокусированным светом.



РАЗДЕЛ 2: Лампы

Как мы уже сказали, самым главным в любой фаре является источник света. Самым распространенными источниками света в автомобильных фарах являются галогенные лампы накаливания.

Галогенная лампа представляет собой вакуумную стеклянную колбу, в которой содержится газ галогенов (брома или йода) и специальная нить накаливания. Благодаря газу нить накаливания служит намного дольше. Также благодаря галогенному газу повышается температура накаливания, что соответственно влияет на яркость свечения.



Галогенные лампы



Галогенные лампы являются наиболее распространенным видом ламп накаливания в автопромышленности. В настоящий момент есть множество различных по конструкции галогенных фар в зависимости от вида и типа использования отражателей и линз в передней оптики.



К сожалению, свечение большинства автомобильных галогенных ламп дает желтоватый оттенок. Так что обычные автомобильные фары, в которых установлены обычные галогенные лампы, выглядят довольно таки скучно.



Ксеноновые лампы / HID лампы



HID / ксеноновые лампы накаливания по меркам истории автопромышленности пришли в автомир относительно недавно по сравнению с галогенными лампами. Ксеноновые лампы по технологии работы, более сложные, чем обычные лампы накаливания. Соответственно этот вид ламп имеет более сложную конструкцию.



Например, в ксеноновой лампе электрическая дуга находится в стеклянной кварцевой колбе заполненной газом (ксенон).

Ксеноновые лампы, в отличие от галогенных, дают белый или голубоватый свет. В итоге свечение ксеноновых фар ближе к естественному дневному освещению.



В результате этот вид фар обеспечивает превосходную светоотдачу. Также внешне свечение ксеноновой оптики выглядит шикарно и стильно, чем свечение галогенной оптики. Но не все в нашем мире идеально. Ксеноновые лампы, несмотря на то, что их срок службы значительно превышает галогенные лампы, со временем тускнеют. То есть яркость свечения уменьшается. Также не стоит забывать, что ксеноновые лампы стоят значительно дороже по сравнению с обычными лампами. Кроме того, для работы ксеноновых ламп требуется специальное дополнительное оборудование (блок-расжига и т.п.).



Светодиодные лампы



Это новейший вид автомобильных фар. Стоит отметить, что еще совсем недавно светодиоды не применялись в качестве ближнего и дальнего освещения дороги. Первое время автопроизводители использовали светодиоды только вместо дневных ходовых огней (габаритные огни освещения), а также для освещения в салоне и подсветки кнопок.



И только недавно на авторынке стали появляться автомобили, в фарах которых вместо галогенных или ксеноновых ламп стали использоваться светодиодные блок-лампы, установленные, как правило, в линзованную оптику.



Главное достоинство светодиодов в их минимальном энергопотреблении. В том числе одно из главных преимуществ светодиодов в их долгом сроке службы.

Большинство светодиодных ламп дают белое свечение, которое также как и в ксеноновых лампах приближено к дневному естественному источнику свечения.



Правда со временем светодиодные лампы могут тускнеть, что естественно сказывается на качестве освещения. Главный минус светодиодных ламп это их стоимость. Также во многих современных автомобилях светодиодные лампы встроены в единую колбу или плату. Поэтому для замены даже одной лампы может понадобиться дорогостоящий ремонт всей фары.

В некоторых случаях придется приобретать новую оптику. Но так как светодиоды имеют очень долгий срок службы, то даже сегодня применение светодиодного освещения дороги экономически оправдано.



Лазеры (будущее)



В настоящий момент ряд автомобильных компаний уже начали внедрять на некоторые дорогие модели новое поколение оптики, которая оснащается в качестве источников света инновационными лазерами.



Правда пока что лазерная оптика в автопромышленности еще остается большой редкостью из-за большой себестоимости изготовления подобной оптики.



Так как же устроена лазерная оптика? На самом деле в лазерных фарах также применяются светодиоды, которые под воздействием лазера выдают более равномерное и яркое свечение. Так, световой поток обычных светодиодов составляет 100 люменов, когда как в лазерной оптике светодиоды выдают 170 люменов.



Главное преимущество лазерных фар в их энергопотреблении. Так по сравнению со светодиодной автомобильной оптикой, лазерные фары со светодиодами потребляют в два раза меньше энергии.



Еще одно преимущество лазерных фар, размер применяемых диодов. Например, лазерный светодиод, размер которого в сто раз меньше обычного светодиода, выдает тот же уровень свечения. В итоге это позволяет автопроизводителям уменьшить размер фар без потери качества освещения автодороги.



К сожалению, в наши дни лазерные источники света в автопромышленности стоят очень и очень дорого. Так что в ближайшее время лазерная оптика не будет использоваться массово. Но в будущем, скорее всего, лазерные фары постепенно вытеснят все традиционные источники освещения автомобилей.



РАЗДЕЛ 3: Другая важная информация / Разное



Теперь, когда мы рассмотрели все различные типы технологий передней автомобильной оптики, пришло время поговорить о некоторых возникающих вопросах. Так например давайте узнаем можно ли использовать в галогеновых фарах ксеноновые лампы и наоборот?



Как правило, для использования ксеноновых ламп передняя оптика должна быть оснащена линзой, которая проецирует свет на дорогу. Также ксеноновая оптика обязательна, как правило, оснащается корректором фар.

В основном в наши дни используется автоматический корректор фар, который изменяет угол наклона линзы, с целью обезопасить встречных водителей от яркого дневного света ксеноновых фар. Угол изменяется в зависимости от количества пассажиров внутри.  В том числе все ксеноновые фары должны обязательно быть оборудованы омывателем оптики, поскольку ксеноновый источник света не эффективен при грязных фарах.



Смотрите также: Почему в автомобилях задние фонари красного цвета?



Что касаемо галогеновых ламп, то они в отличие от ксеноновых могут быть установлены в линзованную оптику. А как же светодиоды? Так как светодиодные лампы, как правило, имеют направленный источник света, то устанавливать их в фару с обычными отражателями не безопасно, так как в этом случае эффективность освещения дороги будет низкой. Поэтому большинство автопроизводителей оснащает светодиодную оптику линзами, которые проецируют свет от светодиодов на дорогу. Подробней об этом ниже:



Можно ли установить ксеноновые лампы в обычные фары с отражателями?



В принципе можно, но ничего хорошего из этого не выйдет. Во-первых, согласно Российскому законодательству применения ксеноновых ламп в фарах с отражателями категорически запрещено, поскольку это создает опасность встречным водителем на дороге, которые могут быть ослеплены ярким источником света ксеноновых ламп рассеянного отражателями фар.





В итоге, установив в фары с отражателями ксеноновые лампы, вы получите только внешнее красивое свечение. Но освещение дороги будет намного хуже, чем при использовании галогенных ламп, поскольку для ксеноновых источников освещения необходима линзованная оптика. Кроме того, ксеноновые лампы, установленные в отражатель, отвратительно освещают дорогу в дождливую погоду.



В том числе, хотим отметить, что ксеноновые лампы в короткий срок выжгут хромированное напыление ваших отражателей. В итоге, даже установив в последующем снова галогенные лампы, ваши фары будут светить уже не так эффективно как прежде.



Какая ответственность за установку ксеноновых ламп в фары с отражателями?



Как мы уже сказали установка ксеноновых источников света в автомобильные фары, оборудованные отражателями под галогеновые лампы, запрещено.



Так, в соответствии с частью 3 статьи 12.5 КоАП РФ, управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения влечет лишения водительских прав сроком от 6 месяцев до 1 года с конфискацией ксенонового оборудования и ламп.



То есть, другими словами, если вы не законно установите на свою машину ксеноновые лампы в фары, которые не предназначены для данного вида источников света, то вас не оштрафуют, а сразу лишат водительского удостоверения, а после окончания срока лишения вам предстоит пересдать теоретический экзамен.



Можно ли установить светодиодные лампы в линзу ксеноновой фары?



Теоретически можно. Но придется покупать и ставить либо Китайский вариант, который вряд порадует вас качеством освещения дороги и долговечностью, либо вам предстоит разбирать фару и устанавливать другую блок-линзу. В последнем варианте качество освещения действительно будет лучше и возможно даже эффективнее ксеноновых источников света. Но опять же если вы купите качественные светодиодные лампы и блок-линзу под них, которая стоит немаленьких денег.



Что касаемо законодательства, то в настоящий момент нет прямого запрета на использования в обычных фарах светодиодных ламп ближнего и дальнего света. Также не существует пока единых стандартов и ГОСТов, которые предписывали бы правила установки и использования на транспортных средствах светодиодных источников ближнего и дальнего освещения.



В настоящий момент правила и стандарты только разрабатываются. Так что в ближайшем будущем, скорее всего, все произойдет точно также как ксеноновыми лампами. Вспомните, что творилось на Российских дорогах еще 10 лет назад, когда каждый второй автомобиль был оснащен не заводским ксеноном. Сегодня та же картина.



На дороге каждый день становится все больше автомобилей с незаводскими светодиодными лампами ближнего и дальнего света, когда как большинство владельцев автомобилей, оснащенных фарами с обычными отражателями, больше не используют ксеноновые источники освещения, опасаясь лишиться прав (правда многие уже поняли, что «колхозный» ксенон реально снижает безопасность на дороге).



Так что использовать в отражателях или линзах под ксенон светодиодные лампы также опасно, как и «колхозный» ксенон, поскольку светодиодная лампа не будет освещать дорогу эффективно в отражателе или в линзе, предназначенную под ксеноновую лампу.



Помните, что под светодиоды также нужен специальный прожектор (блок-линза со специальным оборудованием, которое собирает свет от светодиодной лампы в пучок и направляет его в линзу-стекло).



Что такое Би-Ксенон?



Термин Би-Ксенон означает, что автомобиль оснащен единой ксеноновой лампой, которая выполняет работу, как источник ближнего света, так и источник дальнего света. Те же машины, которые не оснащены Би-Ксеноновыми фарами, как правило, оборудованы либо галогенными лампами, либо комбинированными источниками света (ближний свет: ксеноновые лампы, дальний свет: обычная галогенная лампа накаливания).



В автопромышленности распространены два вида Би-ксеноновых фар.



Первый вид использует специальную шторку в линзе, расположенную вне колбы ксеноновой лампы. В итоге при включении дальнего света шторка направляет источник света в отражатель, который далее отправляет свет в линзу в спектре свечения для дальнего света.



При втором виде Би-ксеноновых фар используется специальная Би-ксеноновая лампа, которая например, при включении дальнего света самостоятельно сдвигает колбу свечения лампы относительно отражателя встроенного в линзу. В итоге свет на дорогу проецируется в спектре ближнего освещения.



Какие фары лучше: Галогеновые, Ксеноновые или Светодиодные?

В настоящий момент существует большие споры по этому поводу. Как говорится, сколько людей, столько и мнений. Тем не менее, сегодня уже точно известно, что галогеновые лампы не выдерживают никакой конкуренции по сравнению с ксеноновыми и светодиодными источниками искусственного света.



Смотрите также: Автомобильные фары будущего



Но это не говорит о том, что галогеновые лампы исчезнут из автопромышленности в ближайшем будущем. Дело в том, что, несмотря на существенное снижение себестоимости ксеноновой и светодиодной оптики, галогеновые фары в настоящий момент, остаются самыми дешевыми в автопромышленности. Именно поэтому многие автопроизводители пока не собираются отказываться от их применения.



Тем не менее, в будущем конечно галогенные фары неизбежно исчезнут из автомира. Произойдет это тогда, когда себестоимость установки на новые автомобили ксеноновой или светодиодной оптики будет сопоставима с галогенными фарами.



Сравнивая же ксеноновые и светодиодные лампы, то конечно светодиодная оптика имеет массу преимуществ перед ксеноновыми фарами. Но пока что ксеноновая оптика обходится автопроизводителям намного больше ксеноновых фар. И это, несмотря на то, что светодиодная оптика не нуждается в блоках розжига и в системе омывателя фар.



Да, конечно, освещение светодиодных фар не намного эффективней ксеноновой оптики, но, тем не менее, в ближайшем будущем мы думаем светодиодное освещение будет появляться даже на недорогих автомобилях. В итоге со временем ксеноновая оптика также плавно исчезнет из автопромышленности.  Так что добро пожаловать в новый век автомобильного освещения, который можно назвать эпохой светодиодов и лазерных технологий.



Скорее всего, этот неизбежный переход на светодиоды дает производителям возможность разрабатывать электрические автомобили, в которых вопрос потребления электроэнергии стоит очень остро. Так светодиоды и лазерные источники освещения потребляют значительно меньше энергии, чем галогенные или ксеноновые лампы, то естественно развитие электрических автомобилей не может быть без разработок новых видов освещения с низким потреблением энергии.



Мы не раз публиковали материалы, которые позволяют вам сравнить различные технологии передней автомобильной оптики, а также узнать какой вид автомобильных фар лучше. Вот список ссылок, по которым вы можете узнать по этой теме более подробней:



Американец сравнил три вида фар в практическом соревновании: Галогенные, Ксеноновые и Светодиодные



Что будет если заменить галогенные лампы в фарах на светодиодные

www.1gai.ru

виды, устройство и принцип работы

Центральное место в системе освещения автомобиля занимают передние блок-фары (головного света). Они обеспечивают безопасность поездок в вечернее и ночное время, освещая дорогу перед транспортным средством и информируя других водителей о приближении автомобиля.

Передние блок-фары: элементы конструкции

Передние фары совершенствовались на протяжении десятилетий. Вплоть до конца ХХ века на автомобили устанавливались круглые фары прожекторного типа. Однако по мере изменения эргономики и аэродинамики кузова возникла необходимость в новых решениях: круглые фары не позволяли создавать плавные, обтекаемые линии кузова. Поэтому дизайнеры и конструкторы начали внедрять новые более привлекательные формы, не уступающие по световым качествам и характеристикам.

Основные элементы передних блок-фар автомобиля

Современная фара головного света объединяет в себе несколько устройств:

• фары ближнего и дальнего света;
• габаритные огни;
• указатели поворота;
• дневные ходовые огни.

Единая конструкция носит название блок-фара. В дополнение к ней на передней части автомобиля могут устанавливаться противотуманные фары (ПТФ), обеспечивающие безопасность поездки в условиях недостаточной видимости.

Ближний свет фар

В зависимости от дорожных условий, в темное время суток могут использоваться фары ближнего или дальнего света.

Ближний свет фар обеспечивает освещение дорожного полотна на 50-60 метров перед автомобилем. Также фары освещают правую обочину.

Ближний свет не должен доставлять дискомфорта водителям встречных транспортных средств. Если же ваша машина ослепляет других автомобилистов, значит, фарам требуется регулировка.

В мире приняты две системы светораспределения потока – европейская и американская. Каждая из них имеет свои особенности в структуре и принципах формирования пучка.

Европейская и американская системы светораспределения

Нить накала в фарах американских автомобилей располагается немного выше горизонтальной плоскости. Световой поток делится на две части, одна из которых освещает дорогу и обочину, а вторая направляется в сторону встречного автомобильного движения. Чтобы фары не слепили водителей, изменяется глубина отражателя, формирующего нижнюю часть светового пучка.

В европейских транспортных средствах нить накаливания расположена выше фокуса отражателя и заслонена специальным экраном, препятствующим попаданию светового потока на нижнюю полусферу. Благодаря такой системе фары европейского типа более комфортны для автомобилистов, едущих навстречу. Световой поток направляется вперед и вниз, непосредственно на дорожное покрытие перед автомобилем.

Дальний свет фар

Дальний свет фар отличается наибольшей интенсивностью и яркостью светового потока, выхватывая из темноты 200-300 метров дорожного полотна. Он обеспечивает максимальную дальность освещения дороги. Но использовать его можно только в том случае, если в зоне видимости перед автомобилем нет других машин: слишком яркий свет ослепляет водителей.

Снизить отрицательный эффект дальнего света помогает система адаптивного освещения, которая в качестве дополнительной функции устанавливается на некоторые современные автомобили.

Ближний свет фар освещает дорожное полотно на 50-60 метров, дальний — на 200-300 метров

Устройство фары

Вне зависимости от вида передних фар, можно выделить три основных элемента, обеспечивающих работу оптики.

Источник света

Источник света – главный элемент любой фары. Наиболее распространенным источником в передних блок-фарах являются галогенные лампы. Относительно недавно конкуренцию им составили ксеноновые лампы, а еще позже – светодиодные устройства.

Отражатель

Отражатель изготавливается из стекла или пластмассы с небольшим напылением алюминия. Главная задача элемента – отражать световые потоки, исходящие от источника, и усиливать их мощность. Направлять луч света в заданном направлении помогают корректоры и световые экраны.

По характеристикам отражатели можно разделить на три основных типа.

1. Параболический отражатель. Самый доступный вариант, отличающийся своей статичной конструкцией. Фары с таким устройством нельзя корректировать, изменяя яркость, интенсивность и направление световых лучей.
2. Рефлектор свободной формы. Имеет несколько зон, отражающих отдельные части светового пучка. Свет в таких фарах остается статичным, но при рассеивании отмечается гораздо меньшая светопотеря. Также свет фар с рефлектором свободной формы является более комфортным для других водителей.
3. Эллипсоидный отражатель (линзовая оптика) — наиболее дорогой, но в то же время самый качественный вариант, исключающий светопотерю и ослепление других водителей. Рассеиваемый поток света усиливается с помощью эллиптического светоотражателя, а затем перенаправляется во второй фокус – специальную перегородку, вновь собирающую свет. От щитка поток повторно рассеивается в сторону линзы, которая собирает свет, усекая или перенаправляя его. Главный недостаток линзы в том, что при активной эксплуатации автомобиля ее стабильность может понизиться. Это, в свою очередь, приведет к неисправностям или светопотерям. Устранить недостаток можно будет только при помощи профессиональной корректировки линз, выполняемой в автосервисе.

Виды отражателей фар

Рассеиватель

Рассеивателем света в автомобиле является внешняя часть фары, выполненная из стекла или прозрачной пластмассы. На внутренней стороне рассеивателя располагается система  линз и призм, размер которых может варьироваться от миллиметра до нескольких сантиметров. Основная задача данного элемента – защитить источник света от внешнего воздействия, рассеить пучок, направив поток в заданном направлении. Регулировать направление света помогает разная форма рассеивателей.

Виды источников света

В современных автомобилях можно выделить несколько видов фар в зависимости от применяемых источников света.

Лампы накаливания

Наиболее простой и доступный, но уже устаревший источник – это лампы накаливания. Их работу обеспечивает вольфрамовая нить, находящаяся в безвоздушной стеклянной колбе. Когда в лампу поступает напряжение, нить нагревается и от нее начинает исходить свечение. Однако при постоянной эксплуатации вольфрам имеет свойство испаряться, что в итоге приводит к разрыву нити. По мере развития новых технологий лампы накаливания не выдержали конкуренции и перестали использоваться в автомобильной оптике.

Галогенные лампы

Несмотря на то, что принцип работы галогенных ламп схож с лампами накаливания, срок службы галогенок – в разы дольше. Увеличивать продолжительность работы ламп, а также повышать уровень освещения помогают пары галогенного газа (йода или брома), закачанные внутрь лампы. Газ взаимодействует с атомами вольфрама на нити накаливания. Испаряясь, вольфрам циркулирует по колбе, а затем, соединяясь с нитью накаливания, вновь оседает на ней. Такая система позволяет продлить срок службы лампы до 1 000 часов и более.

Ксеноновые (газоразрядные) лампы

В ксеноновых лампах свет образуется благодаря нагреву газа под высоким напряжением. Однако розжиг и питание лампы может осуществляться только с помощью специального оборудования, увеличивающего итоговую стоимость оптики. Но затраты оправданы: ксеноновые фары способны прослужить 2 000 часов и более.

Наиболее часто в системе головного света используются би-ксеноновые фары, совмещающие в себе ближний и дальний свет.

Светодиоды постепенно набирают популярность, составляя конкуренцию галогенным и ксеноновым лампам

Светодиодные лампы

Светодиоды — наиболее современный и набирающий популярность источник света. Срок службы таких ламп достигает 3 000 и более часов. При наименьшем потреблении энергии, светодиоды способны обеспечивать достаточный уровень освещенности. Такие лампы активно используются как во внешней, так и во внутренней системе освещения автомобиля.

В передних блок-фарах светодиоды стали применяться с 2007 года. Для обеспечения нужного уровня яркости света, в головные фары устанавливается сразу несколько сегментов светодиодных источников. В некоторых случаях передние фары могут включать в себя до двух-трех десятков светодиодов.

Инновационные разработки

Не исключено, что в будущем современные источники света будут вытеснены новыми разработками. Например, инновационной технологией являются лазерные фары, которые впервые были применены на автомобиле BMW i8. В качестве источника освещения в фаре применяется лазер, который светит на покрытую фосфором линзу. В результате образуется яркое свечение, направляемое отражателем на дорожное полотно.

Срок службы лазера сопоставим со светодиодами, но яркость и энергопотребление – в разы лучше.

Стоимость комплекта лазерных фар головного света начинается от 10 000 евро. Данная цена сопоставима со стоимостью бюджетного автомобиля.

Еще одна современная разработка – матричные фары, созданные на основе светодиодных источников света. В зависимости от дорожной обстановки автомобиль может автоматически настраивать работу каждой секции светодиодов в отдельности. Такая настройка помогает обеспечить отличное освещение даже в сложных условиях недостаточной видимости.

Инновационные лазерные фары на BMW i8

Способы управления головным светом

Способ включения передних блок-фар в автомобиле зависит от марки, модели и комплектации машины. В бюджетных вариантах предусмотрен ручной способ управления оптикой. Водитель использует специальный переключатель, который может быть установлен под рулем или на панели управления.

В более современных и дорогих моделях присутствует устройство, автоматически включающее свет фар при определенных условиях. Например, оптика может начинать работу в момент запуска двигателя. Иногда устройство включения фар объединено с датчиком дождя или специальными элементами, реагирующие на уровень освещенности.

Главная задача передних блок-фар — освещать дорогу и обеспечивать безопасность в темное время суток

Как и другие элементы автомобиля, передние блок-фары продолжают совершенствоваться. Они приобретают не только яркий и технологичный дизайн, но и улучшенные световые характеристики. Однако главная задача головных фар остается неизменной и заключается в обеспечении безопасности водителя, его пассажиров и других участников дорожного движения в темное время суток.

techautoport.ru

Эволюция автомобильных фар: от керосина до светодиода

Сегодня в это сложно поверить, но на первых автомобилях устройств, которые сейчас официально именуются «световыми приборами», не было вовсе! Езда на «самобеглых экипажах» во времена Готтлиба Даймлера и Карла Бенца была весьма рискованным занятием и в светлое время суток. А уж о том, чтобы ездить ночью, мало кто помышлял.

Фото: Oldmotor.com; Media.daimler.com

Однако с началом эры массового распространения автомобилей проблему освещения дороги непосредственно перед движущейся машиной решать было просто необходимо!..

«Керосинки»

Первые автомобильные фары представляли собой просто-напросто керосиновые лампы. Их главными преимуществами на тот момент была простая, как правда, конструкция, а также возможность максимальной унификации со светильниками, массово распространенными в быту.

Фото: Oldmotor.com

На этом, однако, все плюсы «керосинок» для автомобилиста заканчивались, поскольку со своей основной задачей такие фары справлялись отвратительно. Они не столько освещали путь перед машиной, сколько обозначали ее присутствие на дороге. На автомобилях тех лет применялись также масляные светильники, и по эффективности они соответствовали «керосинкам». Замена им была разработана весьма быстро.

С паровоза на автомобиль

В 1896 году, всего через 10 лет после того, как Карл Бенц получил патент на свой первый автомобиль, авиаконструктор Луи Блерио предложил использовать на машинах ацетиленовые фары. Аналогичной конструкции прожекторы активно применялись в то время на… паровозах!

Фото: Tomislav Medak/Wikipedia.org

Дорогу такие фары освещали уже вполне сносно, но активное их использование сопровождалось для водителя «танцами с бубном». Чтобы включить головной свет, нужно было открыть кран подачи ацетилена, затем открыть стеклянные колпаки самих фар и, наконец, зажечь спичкой горелки. Ацетилен при этом вырабатывался прямо на ходу: в отдельном баке, разделенном на два отсека, в который перед поездкой нужно было засыпать карбид кальция и залить воду.

Ацетиленовые светильники, к слову, применяются до сих пор. Например, на расположенных в отдаленных районах маяках – в случае, если для них невозможно или невыгодно вести отдельную линию электропередачи или ставить автономный генератор.

Плюс электрификация всех авто

Хорошо знакомые нам электрические фары стали широко применяться на автомобилях с начала 20-х годов XX века. Впрочем, на моделях класса «люкс» их начали использовать даже раньше: с середины 10-х гг. – практически сразу после изобретения. Одними из первых электрофары в стандартной комплектации получили Cadillac Model 30 и легендарный Rolls-Royce Silver Ghost.

Фото: Carsguide.com.au

По сути, первые подобные фары представляли собой электрические прожекторы, и с основной своей задачей они, естественно, справлялись на ура. Возникла, однако, другая проблема: водители, ехавшие ночью встречными курсами, нещадно ослепляли друг друга. Так появились первые корректоры фар, причем разных типов: рычажные, тросовые, гидравлические. Некоторые производители выводили на переднюю панель рычажок реостата, которым водитель мог отрегулировать яркость ламп.

До чего дошел прогресс…

На первый взгляд современные автомобильные фары далеко «уехали» от прожекторов начала 20-х. Отчасти это действительно так, но… Как говорят в Одессе, вы будете смеяться: в целом конструктивная схема фар головного света и сегодня остается той же! Они по сию пору состоят из корпуса, отражателя, рассеивателя и лампы – источника света.

Прогресс, однако, на месте не стоит, и в рамках этой нехитрой принципиальной схемы конструкция автомобильной фары регулярно дополнялась важными элементами, делавшими ее все более функциональной, долговечной, удобной и безопасной в использовании.

Так, в 1919 году компания Bosch представила лампу с двумя нитями накаливания. Вкупе с изобретенным к тому временем рассеивателем это был важный шаг на пути решения проблемы, над которой бились конструкторы все предыдущие десятилетия: как эффективно освещать дорогу и при этом не слепить встречных?

В середине 50-х французская фирма Cibie предложила революционное по тем временам решение, применяемое до сих пор. Идея состояла в создании асимметричного пучка света, чтобы со стороны водителя фары светили ближе, чем со стороны пассажира. С 1957 года подобное распределение света входит во все европейские технические регламенты для автомобилей массового производства.

В 1962 году компания Hella представила первую автомобильную галогенную лампу. Колба такой лампы заполняется галогенидами – газообразными соединениями йода или брома, препятствующими активному испарению вольфрама с нити накаливания. В итоге светоотдача «галогенки» выросла в полтора раза по сравнению с лампами прежних поколений, ресурс – сразу вдвое, снизилась теплоотдача, да еще и сама лампа стала гораздо компактнее! Галогенные лампы до сих пор остаются «золотым стандартом» в области автомобильной светотехники.

Citroen AMI: один из первых в мире серийных автомобилей с прямоугольными фарами.

Примерно в те же годы стали производиться автомобили с фарами прямоугольной формы. Затем, с внедрением технологий компьютерного моделирования, конструкторы получили возможность создавать комбинированные рефлекторы сложной формы: с делением на сегменты, каждый из которых по-разному фокусирует световой пучок.

В 1993 году Opel впервые применил на массовом автомобиле (модель Omega) пластиковый поликарбонатный рассеиватель. Это улучшило светопропускание фары и радикально снизило ее общую массу: почти на килограмм.

В конце 90-х – начале 2 000-х началось широкое применение так называемых поворотных фар, световой пучок в которых направлялся вправо/влево вслед за соответствующим поворотом рулевого колеса. Первые эксперименты в этом направлении начались практически сразу после изобретения электрических фар. Однако вскоре попали чуть ли не под законодательный запрет: технологии того времени не позволяли менять направление светового потока так быстро, как это было необходимо во время движения автомобиля.

Довести идею до ума одной из первых смогла компания Citroen при технической поддержке уже упомянутой фирмы Cibie. Первые поворотные фары дальнего света появились в 1968 году на легендарной модели DS.

К слову, сегодня функция освещения траектории движения в повороте отнюдь не всегда реализуется за счет поворачивающегося прожектора. На недорогих машинах эта задача возлагается на дополнительные боковые лампочки или «противотуманки».

Opel Signum (слева) и рентген-схема его поворотных фар головного света.

Впрочем, даже самый «продвинутый» вариант поворотного света – комбинированный, при котором на малых скоростях включаются боковые лампы, а на высоких – поворачивающиеся прожекторы, – перестал быть уделом моделей класса «Люкс». Такие фары доступны и на автомобилях гольф-класса. Хотя опция эта – отнюдь не дешевая…

В настоящее же время мы наблюдаем, по сути дела, закат «карьеры» лампы накаливания как основного источника света в автомобильных фарах. Эффектную точку в ней призваны поставить газоразрядные лампы. Более известные широкой публике как ксеноновые.

Даже в самом простом варианте использования ксенона – в качестве заполнителя колбы лампы накаливания – эффективность освещения существенно возрастает, а световой поток приближается по спектру к солнечному излучению.

Максимальной же эффективности работы традиционных фар можно добиться при использовании ксеноновых газоразрядных ламп, в которых светится не вольфрамовая нить, а сам газ при подаче высокого напряжения. «Ксенон» потребляет значительно меньше энергии, светит вдвое ярче обычных «галогенок», а служит при этом гораздо дольше за счет принципиального отсутствия хрупкой нити.

Первым серийным автомобилем с ксеноновыми газоразрядными лампами (производства Bosch) стал BMW 750iL 1991 модельного года.

«Безламповое» будущее

Но, как бы ни были эффективны ксеноновые лампы, – будущее, по мнению специалистов, за фарами на основе светодиодов. Инженеры Philips, например, заявляют, что уже в ближайшее время такие фары вытеснят не только «ксенон», но и галогеновые лампы.

Фото: компания Hella

Светодиоды потребляют меньше энергии, нежели традиционные лампы, а служат едва ли не на порядок дольше. Но главное – устройство светодиодных фар проще, чем ксеноновых, а кроме того у них практически отсутствует характерная для «ксенона» инерция при включении.

Первыми серийными автомобилями с оптикой на светодиодах были, как водится, люксовые модели. В 1992 году BMW 3-Series Cabrio получил центральный светодиодный стоп-сигнал, в начале 2000-х на Audi A8 W12 появились светодиодные дневные ходовые огни. А на Lexus LS 600h 2008 года передние блок-фары впервые в мире стали полностью светодиодными.

Ну а сегодня такие системы головного освещения уже не являются экзотикой. Полностью светодиодные фары (правда, пока только в качестве опции) получил, например Seat Leon нового поколения.

Думается, пройдет совсем немного времени – и подобные фары будут столь же привычны на массовых авто, как и сегодняшние «галогенки»…

Еще один «стандарт будущего», о котором нельзя не сказать: на концептах немецких производителей – Audi и BMW — уже используются лазерные фары.

И если Audi со слов исполнительного директора Руперта Штадлера собирается оснащать лазерной оптикой серийные модели, но не называет никаких конкретных дат, то в BMW уже предлагают лазерные фары в качестве опции для спортивного гибрида i8, серийный выпуск которого назначен на 2014 год.

В январе текущего года на выставке потребительской электроники CES в Лас-Вегасе во время демонстрации концепт-кара Audi Sport quattro, оснащенного инновационными фарами, компания производитель рассказала про отличительные особенности лазерных диодов от традиционных, упомянув дальность освещения – фантастические 500 метров!

Экономичность, компактность и могучая интенсивность света — вот безусловные козыри лазерной оптики. Естественно никто не будет светить лазером в глаза встречному потоку, тем более что решение, как сделать работу таких элементов безопасным, уже есть… Встречаем будущее!

www.kolesa.ru

Фара — Википедия

Фа́ра (от греческого «Фарос») — источник направленного света, установленный спереди на транспортном средстве, предназначенный для освещения окружающей местности, дороги.
Количество фар может колебаться от одной (мотоцикл, мопед, велосипед), до нескольких десятков (крупный авиалайнер). Её мощность может колебаться от единиц ватт (фара велосипеда) до нескольких киловатт (на локомотивах и речных судах)^{[уточнить]}.

Фара состоит из источника света, отражателя (рефлектора), рифлёного стекла (рассеивателя света) и корпуса с держателем (креплением). Источник света (лампа накаливания, светодиодная, металлогалогенная лампа, ксеноновая, галогеновая лампа) обычно имеет регулируемую/переключаемую мощность. В лампах накаливания это обычно наличие двух нитей накаливания: дальний свет даёт нить большой мощности (либо одновременное включение обеих), расположенная в фокусе отражателя, ближний свет даёт нить малой мощности, как правило, смещенная от фокуса отражателя вперед (например двухнитевая лампа h5).

Практически любое транспортное средство оборудуется фарами (в случае двух фар они должны располагаться симметрично продольной оси транспортного средства). На многих автомобилях есть противотуманные фары. Специальные автомобили имеют фары-искатели, которые могут поворачиваться в различных направлениях (прожектор). На тракторах и других рабочих транспортных средствах фары устанавливают также сзади, для возможности наблюдать за прицепными машинами и орудиями.

Большую популярность на обычных серийных автомобилях у производителей автомобилей набирают фары головного света, использующие в виде источника света сверхъяркие светодиоды. Большим плюсом светодиодов является сверхнизкое энергопотребление и очень большой ресурс работы, составляющий от 30000 до 100000 часов. К примеру, у обычной автомобильной галогенной лампы ресурс равен 2000 часов.

Серийные машины на которые авто-производитель устанавливает светодиодные фары головного света:

• Lexus LS600h
• Lexus RX 450h
• Toyota Prius от 2010 г.в.
• Cadillac Escalade Platinum
• Audi R8

Светотехника в автомобилях — совокупность приборов освещения на автотранспорте, применяемых для освещения территории около транспортного средства и обозначения транспортного средства для других участников движения. Светотехникой являются фары, подфарники, прожекторы, габаритные огни, стоп-огни, дневные ходовые огни, указатели направления поворота, лампы заднего хода, противотуманные фары и фонари, а также лампы освещения номерного знака.

• Фары и подфарники на автомобиле ВАЗ-2106, работающие в режиме ближнего света

• Повторитель указателя поворота на автомобиле ВАЗ-2106

• Задний блок-фонарь на ВАЗ-2106, работающий в режиме габаритного огня

В общем случае фара состоит из излучателя, рассеивателя, отражателя и корпуса.

Излучатель

Излучатель является источником света в фаре. Существует несколько типов излучателей.

1. Лампа накаливания. Традиционный излучатель. Внутри стеклянной колбы создан вакуум, внутри которого вольфрамовая нить нагревается электрическим током до 2000С. Работают 500 – 1000 часов.
2. Галогенная лампа. Стеклянная колба заполнена буферным галогенным газом – иодом или бромом. Благодаря галогенам работает до 4000 часов.
3. Газоразрядная лампа (HID). В колбе из расплавленного кварца или оксида алюминия нагретый газ (ксенон) излучает свет. Работает до 25 000 часов.
4. Светодиоды (LED). Работают на основе заполнения электронами пустых «дырок» в полупроводнике с выделением фотона. Многократное выделение фотонов приводит к свечению. Энергоэкономичны. Работают до 50 000 часов.

Рассеиватель

Бывает двух видов: с рисунком и прозрачным покрытием.

1. Рассеиватель «с рисунком». Оптические элементы – углубления и засечки на линзе, рассеивают частично поляризованный отражателем свет, чтобы получить нужный угол освещения дороги. Изготавливались из стекла и пластика. Конструкция устарела и сейчас используется крайне редко.
2. Рассеиватель с прозрачным покрытием. Не имеет оптических элементов. Используется для 3 типов фар: с ксеноновыми лампами, с дополнительной рассеивающей линзой, для фар свободной формы. Основная функция – защищать лампу от грязи и воды. Изготавливаются из стекла или пластика. Пластик имеет ряд преимуществ: более прочный, более легкий, из пластика легче сделать фару любого дизайна.

Отражатель

Источник света излучает неполяризованный свет, лучи которого не имеют одного направления, а испускаются во все стороны. Отражатель собирает лучи и направляет его в сторону дороги. Внутренняя поверхность сделана из латуни, пластика или стекла и покрыта отражающим слоем серебра, хрома или алюминия.

Корпус

В нем находятся все компоненты фары – источник, отражатель, провода и т.д. Устанавливается в кузов автомобиля. Защищает лампу от перегрева, влажности и механических повреждений. Обычно изготавливается из термопластика.

На автомобили устанавливают фары с применением следующих типов источников света:

• Лампы накаливания: «C» — ближнего, «R» — дальнего, «CR» — двухрежимного света (ближний и дальний).^[1]
• Буква H на фаре это обозначения категории лампы, к примеру: h2,h4,h5, h5-1,h5-3 h2, h3, h5, H7, H9, h21, h25, HB3, HB4, HB5.
• В США фары маркируются аббревиатурой «DOT» (Department Of Transport/Министерство транспорта), а «европейские» – буквой «Е» в кружочке с цифрой — кодом страны, где фара одобрена для использования («Е1» – Германия, «Е2» – Франция, и т.д.). Маркировка на фарах «HB» – «1, 2, 3, 4 …» свидетельствуют об их соответствии американским стандартам. Устанавливаются фары с такой маркировкой, как правило, на американские и некоторые японские автомобили. Особенность этих ламп – необычная конструкция цоколя.

«HB1» и «HB2» – это двухнитевые лампы для американских машин, «HB3» и «HB4» – однонитевые. Однонитевые лампы «НВ3» обеспечивают только дальний свет, «HB4» – ближний свет. Маркировка «HB3» и «HB4» обозначает тип света дальний и ближний соответственно.

Обратим внимание на маркировку самих ламп. Лампы с индексами «D1R» и «D1S» – это первое поколение газоразрядных ламп, они объединены с модулем зажигания.

«R» – для рефлекторной (отражающей) оптической схемы, «S» – для прожекторной (линзовой) оптики. «D2R» и «D2S» – газоразрядные лампы второго поколения («R» – для рефлекторной оптической схемы, «S» – для прожекторной).

Маркировка лампы «HR» и «HS» обозначает: «H» – галогенная лампа (Halogen), буквы «R» и «S» для рефлекторной и прожекторной оптических схем соответственно. Исходя из этого, маркировка фар «Навика» расшифровывается как: фары американского стандарта, ближний свет «HB4» с газоразрядной лампой первого поколения «D1R» для рефлекторной оптической схемы, дальний свет «HB3» с галогенной лампой «HR» для рефлекторной оптической схемы.

• Буква D2S, D2R, D1R (ксенон)
• А вот надпись или точнее маркировка Halogen обозначает галогенную лампу
• Галогенные лампы накаливания: «C» — ближнего, «R» — дальнего, «CR» — двухрежимного света.^[1]
• Газоразрядные лампы: «DC» — ближнего, «DR» — дальнего, «DCR» — двухрежимного света.^[2]

Галогенные лампы накаливания имеют маркировку, начинающийся с «H», и должны применяться только в фарах с обозначением «HC», «HR» и «HCR». По аналогии газоразрядные лампы маркируются категорией, начинающейся с «D», и должны применяться только в фарах с типом «DC», «DR» и «DCR».^[3]

• Двухнитиевая галогенная лампа h5.

Знак официального утверждения[править | править код]

Фары устанавливаемые на американские автомобили маркируются аббревиатурой DOT (Department Of Transport, Министерство транспорта).

Для европейских фар, в случае если рассеиватель фары может быть отделен от корпуса фары, на сам рассеиватель и на корпус фары ставится обозначение в виде буквы «E» в круге с номером страны, предоставившей официальное утверждение, и номера официального утверждения с дополнительными буквами, означающими правки оригинальных правил.

Маркировка знаками официального утверждения «Е» или «е» (для колесных транспортных средств) приравнивается к маркировке единым знаком обращения продукции на рынке государств — членов Таможенного союза.^[4]

Номер утверждения	Страна
1	Германия
2	Франция
3	Италия
4	Нидерланды
5	Швеция
6	Бельгия
7	Венгрия
8	Чешская Республика
9	Испания
10	Югославия
11	Соединенное Королевство
12	Австрия
13	Люксембург
14	Швейцария
15	не присвоен (раньше Ostzone)
16	Норвегия
17	Финляндия
18	Дания
19	Румыния
20	Польша
21	Португалия
22	Российская Федерация
23	Греция
24	Ирландия
25	Республика Хорватия
26	Словения
27	Словакия
28	Республика Беларусь
29	Эстония
30	не присвоен
31	Босния и Герцеговина
32	Латвия
33-36	не присвоены
37	Турция
38-39	не присвоены
40	Республика Македония
41	не присвоен
42	Европейское сообщество
43	Япония

Оставшимся странам назначаются последующие порядковые номера, раздаваемые в хронологическом порядке ратификации ими Соглашения о принятии единообразных технических предписаний. Всем сторонам соглашения сообщаются новые номера генеральным секретарем ООН.

На тракторах и спецтехнике применяются как дорожные (транспортные) фары автомобильного типа, так и технологические фары. Технологические фары освещают пространство вокруг трактора и его рабочие органы. Количество технологических фары и их мощность могут быть очень большими. Так, на тяжелом советском тракторе Т-330 было 16 фар мощностью по 65 Вт каждая.

Фара ПРФ-4М в убранном (полётном) положении

Светотехническое оборудование летательных аппаратов (ЛА), самолётов и вертолётов, можно разделить на внутреннее и внешнее.

Внутреннее освещение делится на внутрикабинное общее и местное, освещение пассажирских салонов и освещение отсеков летательного аппарата. В большинстве случаев внутрикабинное рабочее освещение организуется бестеневыми (красно-белыми, синими) светильниками с плавно регулируемой силой света. Для выполнения работ в кабине на земле дополнительно применяется дежурное освещение. В пассажирских салонах освещение делится на общее и местное, а также дежурное. В кабине экипажа количество лампочек освещения (не считая сигнальных ламп и табло) может достигать тысячи штук и более.

Внешнее светотехническое оборудование предназначено для обеспечения экипажу видимости ночью при взлёте, посадке, рулении; подсветки элементов конструкции и обозначения Л.А в пространстве, для освещения места стоянки; в других случаях, в соответствии с конструктивными особенностями и предназначением летательного аппарата.

ПРФ-4М — посадочно-рулёжная фара, которая широко применяется на летательных аппаратах советского производства, в качестве источника света для освещения пространства впереди ЛА – рулёжных дорожек и ВПП, ночью и при ограниченной видимости. Также, по общепринятой международной практике, посадочно-рулёжные фары включаются при выполнении взлёта и посадки при любых условиях видимости, в том числе и днём, с целью обозначения самолёта на разбеге, и на глиссаде снижения и пробеге.

В корпусе фары смонтирован держатель колбы лампы-фары СМФ-3 и механизм выпуска с редуктором и электродвигателем постоянного тока ЭД-12. После взлёта фара убирается в обвод фюзеляжа, для уменьшения аэродинамического сопротивления, а на посадке выпускается. Угол выпуска фары регулируется в соответствии с инструкцией изготовителя конкретного летательного аппарата и периодически проверяется и подрегулируется при выполнении регламентных работ или при замене перегоревшей лампы-фары. На некоторых машинах имеется система автоматической уборки посадочно-рулёжных фар после взлёта. Время перекладки лампы-фары при максимально возможном угле выпуска 88 градусов– не более 12 сек.
Фара имеет два режима работы: рулёжный (малый свет) и посадочный (большой свет). В посадочном режиме напряжение питания постоянного тока 28 вольт подаётся на основную нить накала мощностью 600 Вт (модификация ПРФ-4МП имеет мощность 1000 Вт), а в рулёжном режиме на дополнительную нить накала, мощностью 180 Вт, при этом длительная работа в посадочном режиме без обдува набегающим потоком (при стоянке на земле) не допускается из-за перегрева колбы. Как правило, на самолётах устанавливают не менее двух фар типа ПРФ-4М.

Светотехническое оборудование заправки в воздухе состоит из фар типа ФПШ-5 для освещения самолёта-заправщика, шланга с конусом и штанги заправки. Эти фары конструктивно аналогичны ПРФ-4, установлены в передней части фюзеляжа и могут выпускаться на любой угол до 90 градусов с помощью нажимных переключателей в кабине лётчика. Привод держателя колбы лампы-фары через редуктор производится электродвигателем постоянного тока ЭД-12. Мощность лампы составляет 65 ватт при напряжении питания 28 вольт.

Световые устройства локомотивов определяются инструкцией по сигнализации РЖД, так как они имеют и сигнальное значение. Верхний световой прибор-прожектор, включается ночью и при плохой видимости, только белого цвета. Внизу буферные фонари, могут быть белые, желтые, красные, могут включаться только с одной стороны при маневрах, чтобы определить направление движения локомотива.

Речные теплоходы «Арабелла» и «Михаил Шолохов». Хорошо видны фары в носовых частях судов и на ограждениях ходового мостика

На морских судах фар, как таковых, обычно нет, так как нет смысла в освещении водной глади перед идущим морским судном. Для освещения акватории вокруг судна при маневрах или поисках людей и предметов применяются многочисленные вращающиеся прожекторы. А вот на речных судах фары применяются, так как на реках встречается множество мелких навигационных опасностей (топляки, плывущие бревна, лодки без огней, разного рода мусор) и для их обнаружения в ночное время поверхность воды перед судном должна быть освещена. Для исключения ослепления вахтенных на встречных судах фары речных судов имеют четкую светотеневую границу (аналогично ближнему свету фар автомобилей) и направлены немного вниз. Фары речных судов довольно мощные. Так на пассажирских трех и четырехпалубных теплоходах в фарах применяются лампы мощностью 350 Вт каждая, что позволяет освещать водную гладь на расстоянии до 600-800 метров от судна. В дополнение к передним фарам речные суда оборудуются и вращающимися прожекторами, где применяются еще более мощные лампы (до 2,5 кВт).

Слово фара происходит от названия острова Фарос около египетского города Александрии, на котором был расположен Александрийский маяк — одно из 7 чудес света.

ru.wikipedia.org

Автомобильные фары. Устройство и принцип работы.

Чем ксеноновые лампы фар отличаются от галогенных? Кто впервые применил в автомобиле лампы накаливания? Какими бывают «адаптивные» фары? Мы решили проследить весь путь эволюции автомобильных систем освещения — от ацетиленовых горелок до новейших «умных» головных систем, в которых лучи от светодиодов будут освещать дорогу по командам системы навигации.

До лампочки
До лампочки были свечи. Или масляные горелки. Но светили они настолько слабо, что ночью автомобиль было проще оставить дома, чем путешествовать «на ощупь».

Первым источником автомобильного света стал газ ацетилен — использовать его для освещения дороги в 1896 году предложил летчик и авиаконструктор Луи Блерио. Запуск ацетиленовых фар — целый ритуал. Сначала требуется открыть краник ацетиленового генератора, чтобы вода закапала на карбид кальция, который находится на дне «бочонка». При взаимодействии карбида с водой образуется ацетилен, который по резиновым трубкам поступает к керамической горелке, что находится в фокусе отражателя. Теперь шофер должен открыть стекло фары, чиркнуть спичкой — и пожалуйста, в светлый путь. Но максимум через четыре часа придется остановиться — для того, чтобы вновь открыть фару, вычистить ее от копоти и заправить генератор новой порцией карбида и воды.

Однако светили карбидные фары на славу. Например, созданные в 1908 году Вестфальской металлопромышленной компанией (так в то время называлась Hella) ацетиленовые фары освещали до 300 метров пути! Столь высокого результата удалось достичь благодаря использованию линз и параболических рефлекторов. Кстати, сам параболический отражатель еще в 1779 году изобрел Иван Петрович Кулибин — тот самый Кулибин, который создал трехколесную «самокатку» с маховиком и с прообразом коробки передач.

Первая автомобильная лампа накаливания была запатентована еще в 1899 году французской фирмой Bassee & Michel. Но вплоть до 1910 года лампы с угольной нитью накаливания были ненадежными, очень неэкономичными и требовали тяжелых батарей увеличенного размера, которые к тому же зависели от станций подзарядки: автомобильных генераторов подходящей мощности еще не существовало. И тут произошел переворот в «осветительных» технологиях — нити накаливания стали делать из тугоплавкого вольфрама (температура плавления 3410°С), который не «выгорал». Первым серийным автомобилем с электрическим светом (а еще — с электрическим стартером и зажиганием) стал Cadillac Model 30 Self Starter («самозапускающийся») 1912 года. Уже через год 37% американских автомобилей имели электроосвещение, а еще через четыре — 99%! С разработкой подходящей динамомашины исчезла и зависимость от зарядных станций.

Кстати, если вы думаете, что лампу накаливания изобрел Томас Альва Эдисон, то это не совсем так. Да, именно Эдисон всерьез занялся лампочками, когда газ в его мастерской отключили за неуплату. И именно Эдисон в 1880 году представил исчерпывающее обоснование того, что следует использовать лампы с угольной нитью накаливания, помещенной в безвоздушное пространство стеклянного шара. Эдисон придумал и цоколь. Но базовая конструкция лампы накаливания принадлежит русскому электротехнику Александру Николаевичу Лодыгину, уроженцу Тамбовской губернии. Свою разработку он представил на шесть лет раньше. Более того, исторические документы упоминают некоего немецкого часовщика Генриха Гебеля, который сумел с помощью электричества раскалить до свечения обугленное бамбуковое волокно, вставленное в стеклянную колбу, аж 150 лет назад, в 1854 году. Вот только на патент у Гебеля банально не хватило денег…

Ослепительные идеи
Впервые проблема ослепления встречных водителей возникла с появлением карбидных фар. Боролись с ней по-разному: перемещали рефлектор, выводя из его фокуса источник света, с той же целью двигали саму горелку, а также ставили на пути света различные шторки, заслонки и жалюзи. А когда в фарах засветилась лампа накаливания, в электрическую цепь при встречных разъездах даже включали добавочные сопротивления, снижавшие накал нити. Но лучшее решение предложила фирма Bosch, в 1919 году создавшая лампу с двумя нитями накаливания — для дальнего и ближнего света. К тому времени уже был придуман рассеиватель — покрытое призматическими линзами стекло фары, отклоняющее свет лампы вниз и по сторонам. С тех пор перед конструкторами стоят две противоположные задачи: максимально осветить дорогу и не допустить ослепления встречных водителей.

Увеличить яркость ламп накаливания можно, подняв температуру нити. Но при этом вольфрам начинает интенсивно испаряться. Если внутри лампы вакуум, то атомы вольфрама постепенно оседают на колбе, покрывая ее изнутри темным налетом. Решение проблемы нашли во время Первой мировой войны: с 1915 года лампы стали заполнять смесью аргона и азота. Молекулы газов образуют своебразный «барьер», препятствующий испарению вольфрама. А следующий шаг был сделан уже в конце 50-х годов: колбу стали наполнять галогенидами, газообразными соединениями йода или брома. Они «связывают» испаряющийся вольфрам и возвращают его на спираль. Первую галогенную лампу для автомобиля представила в 1962 году Hella — «регенерация» нити позволила поднять рабочую температуру с 2500 К до 3200 К, что увеличило светоотдачу в полтора раза, с 15 лм/Вт до 25 лм/Вт. При этом ресурс ламп вырос вдвое, теплоотдача снизилась с 90% до 40%, а размеры стали меньше (галогенный цикл требует близости нити и стеклянной «оболочки»).

А главный шаг в решении проблемы ослепления был сделан в середине 50-х — французская фирма Cibie в 1955 году предложила идею асимметричного распределения ближнего света для того, чтобы «пассажирская» обочина освещалась дальше «водительской». И через два года «асимметричный» свет в Европе был узаконен.

Де_формация
На протяжении многих лет фары оставались круглыми — это наиболее простая и дешевая в изготовлении форма параболического отражателя. Но порыв «аэродинамического» ветра сначала «задул» фары в крылья автомобиля (впервые интегрированные фары появились у Pierce-Arrow в 1913 году), а затем превратил круг в прямоугольник (прямоугольными фарами оснащался уже Citroen AMI 6 1961 года). Такие фары были сложнее в производстве, требовали больше подкапотного пространства, но вместе с меньшими вертикальными габаритами имели большую площадь отражателя и увеличенный светопоток.

Чтобы заставить такую фару ярко светить при меньших габаритах, следовало придать параболическому отражателю (в прямоугольных фарах — усеченный параболоид) еще большую глубину. А это было чересчур трудоемко. В общем, привычные оптические схемы для дальнейшего развития не годились. Тогда английская фирма Lucas предложила использовать «гомофокальный» отражатель — комбинацию двух усеченных параболоидов с разными фокусными расстояниями, но с общим фокусом. Одним из первых новинку примерил Austin-Rover Maestro в 1983 году. В том же году фирма Hella представила концептуальную разработку — «трехосные» фары с отражателем эллипсоидной формы (DE, DreiachsEllipsoid). Дело в том, что у эллипсоидного отражателя сразу два фокуса. Лучи, выпущенные галогенной лампой из первого фокуса, собираются во втором, откуда направляются в собирающую линзу. Такой тип фар называют прожекторным. Эффективность «эллипсоидной» фары в режиме ближнего света превосходила «параболическую» на 9% (обычные фары отправляли по назначению лишь 27% света) при диаметре всего в 60 миллиметров. Эти фары предназначались для противотуманного и ближнего света (во втором фокусе размещался экран, создающий асимметричную светотеневую границу). А первым серийным автомобилем с «трехосными» фарами стала «семерка» BMW в конце 1986 года. Еще через два года эллипсоидные фары стали просто супер! Точнее — Super DE, как называла их Hella. На этот раз профиль отражателя отличался от чисто эллипсоидной формы — он был «свободным» (Free Form), рассчитанным таким образом, чтобы основная часть света проходила над экраном, отвечающим за ближний свет. Эффективность фар возросла до 52%.

Дальнейшее развитие отражателей было бы невозможно без математического моделирования — компьютеры позволяют создавать самые сложные комбинированные рефлекторы. Взгляните, к примеру, в «глаза» таких машин, как Daewoo Matiz, Hyundai Getz или «молодая» Газель. Их отражатели поделены на сегменты, каждый из которых имеет свой фокус и фокусное расстояние. Каждая «долька» многофокусного отражателя отвечает за освещение «своего» участка дороги. Свет лампы используется почти полностью — за исключением разве что торца лампы, прикрытого колпачком. А рассеиватель, то есть стекло с множеством «встроенных» линз, теперь не нужен — отражатель сам отлично справляется с распределением света и созданием светотеневой границы. Эффективность таких фар, называемых отражающими, близка к прожекторным.

Современные отражатели «формируют» из термопластика, алюминия, магния и термосета (металлизированного пластика), а накрывают фары не стеклами, а поликарбонатом. Впервые пластиковый рассеиватель появился в 1993 году на седане Opel Omega — это позволило снизить массу фары почти на килограмм! Но зато поликарбонатные «стекла» гораздо хуже сопротивляются истиранию, нежели стекла настоящие. Поэтому щеточных очистителей фар, которые еще в 1971 году предложил Saab, больше не делают…

Вековое господство лампы накаливания близится к концу. Достойно «завершить карьеру» ей помогают благородные газы криптон и ксенон. Последний считается одним из лучших наполнителей для ламп накаливания — с ксеноном можно поднять температуру нити вплотную к точке плавлению вольфрама и приблизить свет по спектру свечения к солнечному.

Но наполненные ксеноном обычные лампы накаливания — это одно. А «ксенон» с ярким голубым свечением, который применяют на дорогих автомобилях, — это принципиально другое. В ксеноновых газоразрядных лампах светится не раскаленная нить, а сам газ — вернее, электрическая дуга, которая возникает между электродами при газовом разряде при подаче высоковольтного напряжения. Впервые такие лампы (Bosch Litronic) были установлены на серийном BMW 750iL в 1991 году. Газоразрядный «ксенон» на голову эффективнее самых совершенных ламп накаливания — на бесполезный нагрев здесь расходуется не 40% электроэнергии, а всего 7—8%. Соответственно, газоразрядные лампы потребляют меньше энергии (35 Вт против 55 Вт у галогенных) и светят при этом вдвое ярче (3200 лм против 1500 лм). А поскольку нити нет, то и перегорать нечему — ксеноновые газоразрядные лампы служат гораздо дольше обычных.

Но устроены газоразрядные лампы сложнее. Главная задача — зажечь газовый разряд. Для этого из 12 «постоянных» вольт бортовой сети нужно получить короткий импульс из 25 киловольт — причем переменного тока, с частотой до 400 Гц! Для этого служит специальный модуль зажигания. Когда лампа зажглась (для разогрева требуется некоторое время), электроника снижает напряжение до 85 вольт, достаточных для поддержания разряда.

Сложность конструкции и инерция при зажигании ограничили первоначальное применение газоразрядных ламп режимом ближнего света. Дальний светил по старинке — «галогенкой». Объединить ближний и дальний свет в одной фаре конструкторы смогли через шесть лет, причем существует два способа получить «биксенон». Если используется прожекторная фара (как та, что придумала Hella), то переключение режимов света осуществляется экраном, находящимся во втором фокусе эллипсоидного отражателя: в режиме ближнего света он отсекает часть лучей. При дальнем экран прячется и не препятствует световому потоку. А в отражающем типе фар «двойное действие» газоразрядной лампы обеспечивается взаимным перемещением рефлектора и источника света. В итоге вслед за фокусным расстоянием изменяется и светораспределение.

Но по данным французской фирмы Valeo, применив отдельные газоразрядные лампы для ближнего и дальнего света, можно достичь на 40% лучшей освещенности, чем у «биксенона». Правда, модулей зажигания требуется уже не два, а четыре — такие фары имеет дорогой Volkswagen Phaeton W12.

Однако будущее газоразрядных ламп вовсе не такое яркое, как излучаемый ими свет. Наибольший успех специалисты прочат светодиодам.
Светодиод — это полупроводниковый прибор, излучающий свет при прохождении тока. До начала 90-х их автомобильное применение ограничивалось индикацией — уж слишком низкой была светоотдача. Однако уже в 1992 году Hella оснастила «трешку» BMW Cabrio центральным стоп-сигналом на основе светодиодов, и сегодня они все шире используются в задних фонарях в качестве «габаритов» и стоп-сигналов. Светодиоды срабатывают на 0,2 секунды быстрее традиционных лампочек, тратят меньше энергии (для стоп-сигналов — 10 Вт против 21 Вт) и отличаются почти неограниченным сроком службы

Но для того, чтобы заменить лампы светодиодами в фарах головного света, нужно преодолеть ряд препятствий. Во-первых, даже самые лучшие светодиоды по эффективности пока сопоставимы только с галогенными лампами (светоотдача — около 25 люменов на ватт). При этом они дороже и требуют специальной системы охлаждения — ведь это такие же полупроводниковые приборы, как и процессоры компьютеров. Но разработчики уверяют, что к 2008 году светоотдача диодов достигнет уже 70 лм/Вт (у нынешнего «ксенона» — 90 лм/Вт). Так что первые серийные светодиодные фары могут появиться в 2010 году. А пока полупроводникам поручают второстепенные функции — например, постоянный «дневной свет», как это сделала Hella, расположив в каждой фаре Audi A8 W12 по пять светодиодов.

Период адаптации
Попытки повернуть фары автомобиля вслед за рулем люди начали предпринимать сразу после появления самих фар. Ведь это удобно — освещать ту часть дороги, куда ты едешь. Однако механическая связь фар и руля не позволяла соотносить угол поворота лучей со скоростью движения, и правила начала века «адаптивный» свет просто запрещали. Попытку возродить оригинальную идею осуществила фирма Cibie. В 1967 французы представили первый механизм динамической регулировки угла наклона фар, а через год на Citroen DS начали ставить поворотные фары дальнего света.

Теперь идея поворотного освещения возрождается — на новом, «электронном», уровне. Самое простое решение — дополнительная «боковая» лампочка, которая загорается при повороте руля или включенном «поворотнике» на скорости до 70 км/ч. Подобные фары имеют, к примеру, Audi A8 (первое применение) и Porsche Cayenne. Следующая ступень — действительно поворотные фары. В них биксеноновый прожектор с учетом скорости движения, угла поворота руля и угловой скорости автомобиля вокруг вертикальной оси («датчик поворота») поворачивается вслед за рулем в пределах 22° — на 15° наружу и на 7° внутрь. Такими фарами оснащаются и BMW, и Mercedes, и Lexus, и даже Opel Astra. Третий вариант «адаптивного» света — комбинированный. На высоких скоростях активен только поворотный прожектор, а в медленных поворотах или при маневрировании «подключается» статическое освещение (оно имеет больший угол охвата — до 90°). Такими фарами оснащен Opel Signum.

Но, пожалуй, самая интересная из разработок — это VARILIS: система, которую Hella разрабатывает вместе с несколькими автопроизводителями. Сокращение расшифровывается как Variable Intelligent lighting system. Одна из вариаций — система VarioX, которая позволяет фаре работать в пяти режимах света. Для этого в «ксеноновом» прожекторе вместо экрана, включающего ближний свет, находится цилиндр сложной формы. Смена режимов света происходит при вращении цилиндра. Так, например, в городе фары светят близко, но широко, а на трассе ближний свет немного изменяет форму пучка — для большей дальнобойности. Ожидается, что к серийному производству VarioX будет готов в 2006 году. А чуть позже европейские правила позволят связать фары с системой GPS. Одной из первых такую разработку представила BMW в 2001 году. Вспомните концепт-кар X-Coupe с асимметричным дизайном. Фары у него поворачивались по команде GPS-навигатора с учетом скорости движения, угла поворота руля и бокового ускорения. А еще навигационная система позволит «предугадывать» повороты и давать команду на автоматическое изменение светораспределения, скажем, при пересечении английской границы — ведь система VarioX позволяет и это!

А следующий шаг — объединение головного света и систем ночного видения. Но это — тема отдельного разговора…


Америка — Европа
Подход к системам освещения в Старом Свете и за океаном различается кардинально. Начнем с того, что американские законы вплоть до 1975 года запрещали использование фар не круглой формы и галогенных ламп! Причем в Штатах лампа и фара были объединены в одно целое — лампы-фары за океаном использовали с 1939 года. Преимущество у таких приборов было одно — герметичность лампы-фары позволяла покрывать поверхность рефлектора серебром, отражающая способность которого достигает 90% (против 60% у распространенных в те времена хромированных рефлекторов). Но менять лампу-фару, естественно, приходилось целиком.

А главное отличие — в Европе с 1957 года принято асимметричное светораспределение с лучшим освещением «пассажирской» обочины и с четкой светотеневой границей. Но в Америке использование фар с границей света и тени разрешили только с 1997 года. Разрешили, но не потребовали! Свет «американских» фар распределяется почти симметрично, вовсю ослепляя встречных водителей. К тому же американцы регулируют фары только по вертикали. А еще в США и Канаде отсутствует единый порядок сертификации приборов освещения. Каждый производитель лишь гарантирует соответствие своих фар федеральному стандарту по безопасности движения транспортных средств (FMVSS), а подтверждать это приходится, например, в случае аварии по вине световых приборов. Лампочка противотуманной фары

Предполагается, что официально импортируемые из США автомобили проходят проверку на соответствие европейским нормам. «Американские» фары маркируются аббревиатурой DOT (Department Of Transport, Министерство транспорта), а «европейские»

sanekua.ru

Как сделать машинку своими руками

Все мальчишки, начиная от тех, что в памперсе и заканчивая теми, что бородатые, любят игрушки. Машинки это отдельная тема, с детства, у каждого мальчика есть любимая машинка, на пульте, с большими колесами, пожарная или гоночная, та на которой можно покататься или совершенно маленькая.

Поэтому совершенно закономерно, что развивая творческую жилку, тренируя мелкую моторику и занимаясь со своим ребёнком, родители и специалисты стараются увлечь малыша любимыми машинками.

Можно рисовать, клеить, лепить и даже сделать игрушечную машинку своими руками.

Содержимое обзора:

Материалы из которых можно изготовить машинку

• Бумага, картон, тонкая фанера
• Бросовый материал
• Съедобные материалы
• Ткань и синтепон

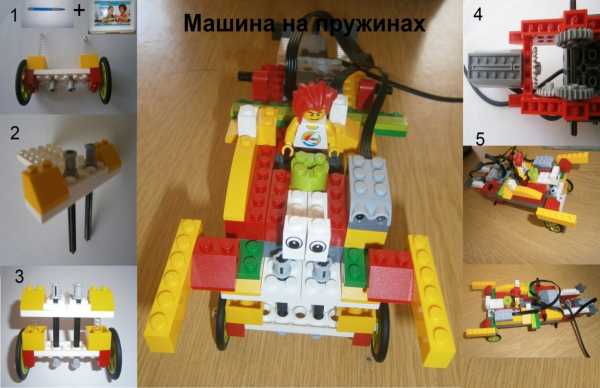

• Из готовых частей. Модернизация имеющейся машины

Ответ на вопрос, как сделать детскую машинку своими руками, разный и зависимости от возраста малыша.

Идеи машинки своими руками для детей до 1 года

Аппликация очень легкий вид занятости с малышами, развивает усидчивость, знакомит с разными материалами.

Мастер класс «Веселый грузовик»

Выдайте ребенку бумагу или салфетки разных цветов, и позвольте порвать на мелкие части.

Распечатайте на картоне контур автомобиля «Веселый грузовик» и покройте густо клеем ПВА. Вместе с ребенком хаотично набросайте кусочки бумаги на контур.

Смахните лишние части. Работа готова

Рекомендуем посмотреть еще тут

Мастер класс «Квадратный гонщик»

На 2 параллельно расположенные втулки от туалетной бумаги приклейте коробку соответствующего размера, при необходимости можно склеить короб из картона и скотча.

На передней части нарисуйте глазки фары, на боковых двери.

Можно изготовить много таких машинок и построить для них мини город с домами, деревьями и гаражами.

Как сделать гараж для машинок своими руками? Да очень просто накройте табуретку плотной тканью, вот и гараж.

Как сделать деревья? Арендуйте у бабушки пару тройку комнатных цветов, вот и деревья. Школа? Сад? Фантазируйте с мебелью, что есть в наличии.

Рекомендуем посмотреть еще тут

Идеи машинки своими руками для детей 2-3 лет

Такие дети уже хотят сами всё делать, и пускай что-то у них не получается, такие действия дисциплинируют, и вырабатывают стремление добиться результата.

Мастерить можно из всех возможных материалов: из подручных, имеющихся в каждом доме или специально купленных.

В Интернете множество обзоров и видео готовых машинок, сделанных своими руками из наборов, в которых есть всё необходимое, даже влажные салфетки.

Постарайтесь использовать разные текстуры и материалы, давайте ребенку не сложные поручения по подготовке к занятию.

Мастер-класс «Цветной авто»

Заранее вырежьте детали автомобиля из бумаги разной текстуры. Для этих целей подойдут старые обои, фольга, оберточная бумага, а также бархатная и бумага на пенке. Пусть будет несколько одинаковых деталей, чтобы у ребенка был выбор.

Рекомендуем посмотреть еще тут

Клей налейте в плоскую тарелочку, чтобы удобно было макать кисточку в клей и намазывать детали.

Покажите ребенку, как приклеивать детали, и позвольте самому закончить работу.

Дополните аппликацию рисунками светофора, дороги и т.д.

В 2 года малыш отправляется в детский сад, и воспитатели требуют поделки, посвятите этому занятию всего час и ребенок останется довольным, что его похвалили.

Занятия вместе с родителями укрепляют семью, усиливают доверительные отношения и ещё это очень весело.

Поделка в садик «Папа чинит машину»

Основу (коробка от конфет или старая разделочная доска) покроем зеленой краской, посередине изобразим серой краской дорогу.

Делаем машинку из картона своими руками. Нам нужны 2 боковые одинаковые части легковой машины, и одна прямоугольная часть с зубчиками с двух сторон, с помощью которых мы склеим все три детали.

Раскрасим прямоугольник и боковые детали краской, маркером выделим двери. Намажем хорошим клеем все зубчики, и располагая прямоугольник посередине, сгибая в нужных местах приклеим его по силуэту боковых частей.

Также приклеим четыре заранее, раскрашенных колеса. Белой краской обозначим окна в автомобиле.

Папу можно слепить из пластилина или взять фигурку человечка Лего.

Нарисуем и вырежем несколько деревьев. С помощью двух согнутых пополам квадратиков приклеим на основу.

В оставшихся пустых местах накрошите зеленые нитки, порезанные на маленькие кусочки, предварительно смазав поверхность клеем ПВА. Поделка в сад готова!

Идеи машинки своими руками для детей 3-5 лет

Такие мальчишки и девчонки уже многое умеют. Самостоятельно могут организовать рабочее место для рисования, лепки или дизайна.

Не только мальчики интересуются машинками, девочкам тоже интересны агрегаты, которые можно катать и возить за верёвочки. Особенно папы прекрасных дочерей готовы помочь своему чаду в создании такого шедевра.

Мастер класс «Маленькая машинка для маленькой девочки»

За основу берутся два детских стула и коробка от холодильника. Вырезаем детали, в соответствии роста ребенка и размера мебели.

Соединяем детали с помощью чистых листов А 4, полностью покрытых клеем ПВА. Обклеиваем незакрытые части также бумагой. Для одного колеса, соединяем 3-4 круга, красим черной краской и крепим к авто. Оставляем сохнуть.

Далее процесс покраски и декорирования, на вкус владелицы.

Идеи машинки своими руками для детей школьного возраста

С первоклассником заниматься простой аппликацией уже не пройдёт, на помощь придут готовые цветные схемы машинок.

Сначала вам придётся показать мальчику, как сделать машинку из бумаги своими руками, а потом усидчивый и целеустремленный ребёнок будет сам конструировать технику.

Отличительной особенностью, таких моделек является стопроцентная схожесть с оригиналом. Найти схему на просторах Интернета не составит труда, они совершенно бесплатные и не требуют никаких специальных программ для скачивания.

Фото машинок своими руками

[Всего голосов: 0    Средний: 0/5]
Вам понравилась статья? Поделитесь 😉

Всего посмотрели 19

 посетителей.      Рубрика:

kaksdelat.guru

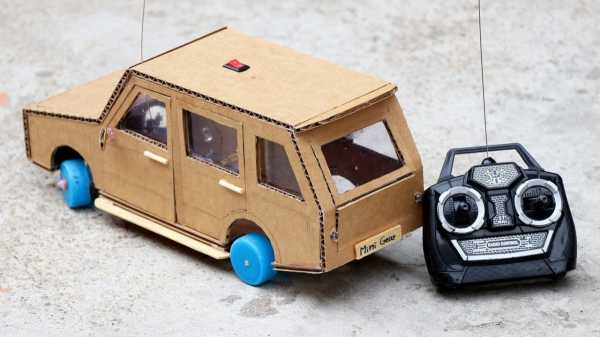

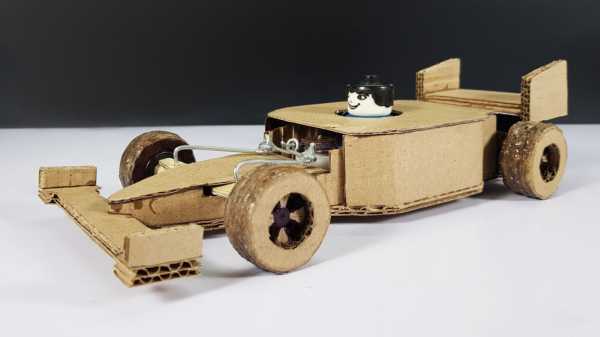

картонный гоночный болид на электроуправлении своими руками

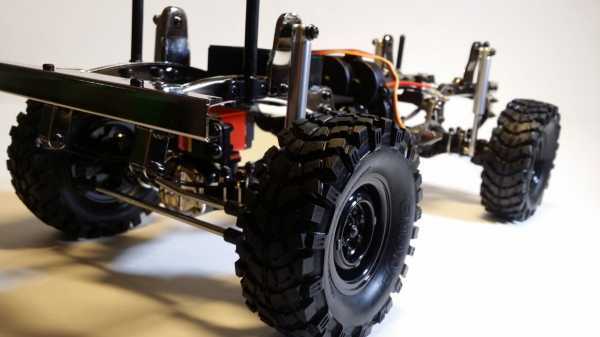

Радиоуправляемые игрушки можно увидеть в руках каждого ребенка. Магазины переполнены разнообразными гаджетами и самым интересным на сегодняшний день будет собрать машинку на радиоуправлении своими руками.

В этой инструкции я хочу показать вам, как сделать машинку на радиоуправлении своими руками. Вместо изготовления простой радиоуправляемой машинки, мы будем собирать картонную гоночную машинку F1. Картон общедоступен и делает возможным каждому собрать такую машинку прямо дома.

Все материалы для изготовления машинки легкодоступны каждому, также в статье есть ссылки для покупки деталей онлайн.

Шаг 1: Смотрим видео

Видео — замечательная вещь, позволяющая глубоко вникнуть в особенности и понять процесс изготовления. Но я также рекомендую просмотреть все шаги инструкции для изучения дополнительных сведений и картинок.

Шаг 2: Детали

1. Высокоскоростной DC моторчик (Ebay или Amazon)
2. DC моторчик с шестерёнкой (Ebay или Amazon)
3. Модуль TP4056 (Ebay или Amazon)
4. Литий-ионный аккумулятор (Ebay или Amazon)
5. Выключатель (Ebay или Amazon)
6. Пластиковые шестерёнки (Ebay или Amazon)
7. Подшипник (Ebay или Amazon)
8. Палочка от мороженого (Ebay или Amazon)
9. Пистолет для горячего клея (Ebay или Amazon)
10. Канцелярский нож (Ebay или Amazon)

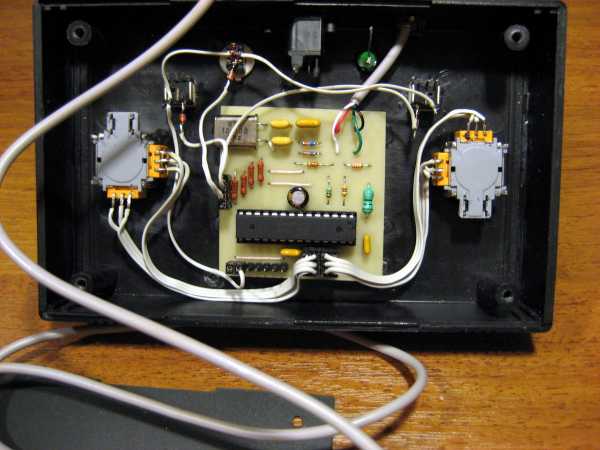

В местных магазинах купите: картон, деревянные палочки, зубочистки, плату для схемы Rx Tx и провода.

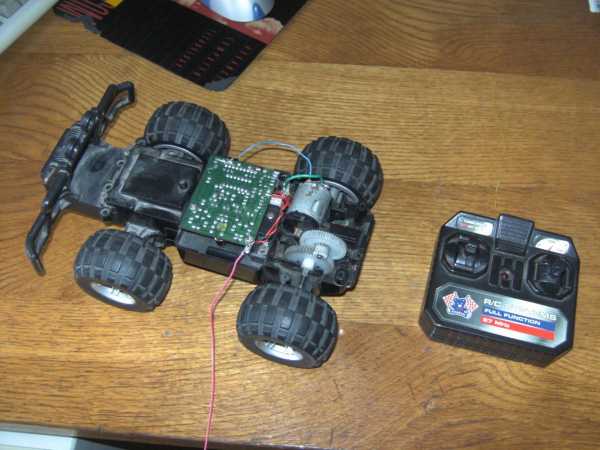

Заметка: схема, которую я использовал, была добыта из старой сломанной радиоуправляемой машинки.

Шаг 3: Изготавливаем основу и заднюю ось

• Отрежьте кусок картона примерно 10*25 см
• Основываясь на картинке сверху, вырежьте основу для машинки F1
• Вырежьте деревянную палочку длиной 10см и сделайте на ней три отметки, как показано на картинке
• Возьмите пластиковую шестерёнку и просверлите отверстие, равное диаметру деревянной палочки
• Закрепите шестерёнку на второй отметке и приклейте её суперклеем
• Закрепите подшипники на остальных двух отметках и также закрепите их суперклеем

Заметка: Для увеличения диаметра палочки можно использовать изоленту.

Шаг 4: Изготавливаем самодельный рулевой механизм

• Вырежьте несколько кружков из картона и сложите их один на другой.
• Просверлите отверстие в их центрах и закрепите там зубочистку.
• Поместите круглую картонку с зубочисткой в нос основы машинки, как показано на картинке.
• Вставьте еще один кусочек картона поверх зубочистки и закрепите его суперклеем, так чтобы он мог свободно вращаться.
• Возьмите кусочек толстой стальной проволоки (как с настенного календаря) и согните её под углом 90° на расстоянии примерно 2,5 см.
• Вырежьте деревянную палочку и сделайте отверстие в её центре при помощи мини-дрели.
• Вставьте толстую проволоку в отверстие и закрепите её суперклеем.
• Вырежьте несколько кусочков из палочки от мороженого, как показано на рисунке, и сделайте в них отверстия примерно на 3/4 от центральной точки.
• Соберите части вместе и закрепите их на основе машинки, как показано на картинке.

Заметка: обязательно посмотрите видео, чтобы избежать ошибок.

Шаг 5: Изготавливаем картонные колёса

• Нарисуйте на картоне три круга примерно 4 см в диаметре.
• Поместите подшипник в центр круга и обведите вокруг него круг.
• На одном из кругов нарисуйте несколько спиц.
• Вырежьте кружочки и положите один на другой, чтобы создать толстое колесо.
• Поместите подшипник на колесо и закрепите его суперклеем.
• Сделайте два колеса с подшипниками и два без подшипников.
• Прикрепите колёса к машинке F1 и закрепите их суперклеем.

Шаг 6: Создаём электроуправление

• Используя плоскогубцы, закрепите оба провода как показано на картинке.
• Возьмите моторчик с шестерёнкой и прикрепите круглую картонку на его валу.
• Положите кусок толстого провода поверх картонки.
• Добавьте горячего клея и проложите проволоку между слоями картона.
• Прикрепите мотор к рулевому механизму и протестируйте его, чтобы убедиться, что он работает хорошо.

Заметка: Невозможно с помощью слов объяснить всё правильно, так что я рекомендую посмотреть видео и избежать возможных сомнений.

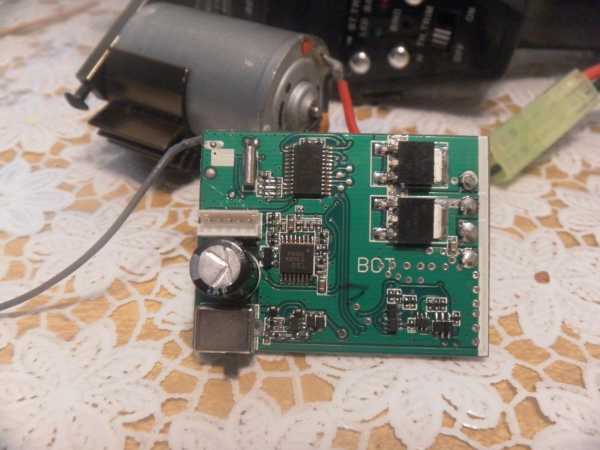

Шаг 7: Соединяем компоненты

• Возьмите высокоскоростной мотор и закрепите маленькую пластиковую шестерёнку на его валу.
• Поместите моторчик на основе машинки и закрепите его горячим клеем, этот моторчик будет приводить в движение заднюю ось машинки.
• Поместите модуль TP4056 в заднюю часть машинки.
• Соедините выключатель с модулем зарядки.

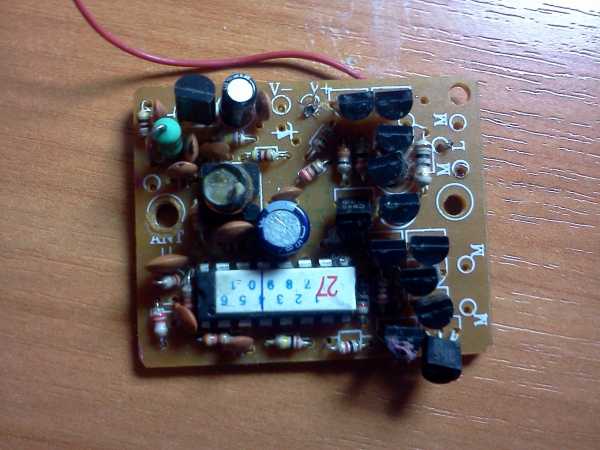

• Достаньте схему приёмника из старой сломанной радиоуправляемой машинки, или сделайте свой по одной из схем, которые можно найти в интернете.
• Ссылаясь на приложенную выше схему, соедините вместе все компоненты.

Шаг 8: Создаём элементы кузова

• Сделайте переднее крыло из картона и прикрепите его к кузову суперклеем.
• Таким же образом сделайте и прикрепите заднее крыло.
• Завершите создание кузова, вырезав и приклеив нужные картонные части.
• Для изготовления кузова, ссылайтесь на приложенные картинки.

После завершения работ над кузовом, наша самодельная машинка на пульте управления готова. Подключите 5V зарядник, чтобы полностью зарядить аккумулятор. Возьмите пульт и приготовьтесь к весёлой части инструкции: видео.

masterclub.online

Делаем простую машинку с моторчиком

В этом материале представим вашему вниманию обзор видеоролика по изготовлению машинки с моторчиком.

Начать советуем с просмотра авторского видеоролика

Итак, нам понадобится:
— моторчик 3-вольтовый от кассетного плеера;
— 3 пальчиковые батарейки;
— металлическая шайба;
— изолента;
— игрушечная машинка.

В самом начале отметим, что автор советует использовать машинку, в которой присутствует механизм, двигающий ее вперед после откатывания назад.

Разбираем машинку, и вырезаем упомянутый выше механизм.

Вытаскиваем из механизма шестеренку и приклеиваем ее к моторчику клеевым пистолетом.

На вале должна присутствовать еще одна шестеренка малого размера. Моторчик нужно приклеить так, чтобы большая шестеренка прикасалась маленькой.

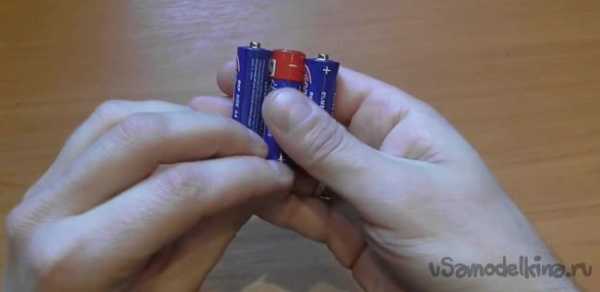

Соединяем 3 батарейки последовательно, чтобы минус средней батарейки был соединен к плюсам крайних. Соединять контакты можно при помощи металлических шайб. Между собой батарейки могут быть соединены изолентой.

Собираем корпус машинки, не забыв вывести провода, идущие от моторчика.

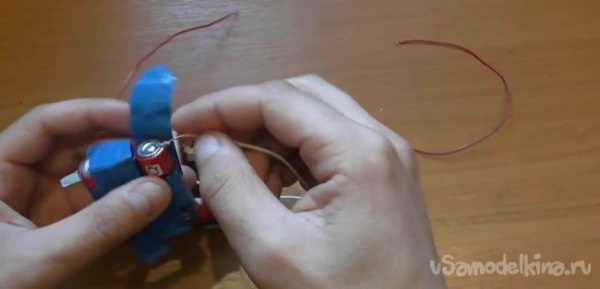

Соединяем минусовой провод от моторчика к минусу на крайней батарейке.

Далее берем еще один провод и соединяем его к плюсовому контакту второй крайней батарейки.

Устанавливаем блок из батареек на крышу машинки.

Для того, чтобы моторчик заработал, и машинка стала двигаться, нужно сомкнуть плюсовой провод, идущий от моторчика с проводом, который подключили к плюсовому контакту батарейки.

По словам автора, особое внимание нужно обратить на правильной отцентровке моторчика, поскольку от этого зависит скорость и дальность движения машинки.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

10 невероятных самодельных автомобилей — журнал За рулем

21 мая 2017 года

Как сделать автомобиль из кровельного железа, фанеры и монтажной пены, пальмовых волокон, детского конструктора? Смотрите!

Сделать машину своими руками — задача, достойная настоящего мужчины. Задумываются многие, берутся некоторые, до завершения доводят единицы. Мы решили рассказать истории машин, сделанных, что называется, на коленке. О работах профессиональных кузовных ателье, в том числе российских, типа A:Level или ElMotors, поговорим в другой раз.

Дело мастеров Востока

Материалы по теме

Больше всего самодельщиков в так называемых развивающихся странах. Позволить себе дорогую машину могут далеко не все, но всем хочется ездить красиво. А на авторское право в этих странах смотрят, скажем так, своеобразно, не по-европейски.

В Сети легко найти видео про целую фабрику «самопальных» суперкаров в Бангкоке. Стоят такие в десятки раз дешевле оригинала. Сейчас она уже не работает: видно, германские журналисты, снявшие видео о самодельщиках, оказали им медвежью услугу, и местные власти задумались об отсутствующих лицензиях «мастеров» и безопасности машин, которые они клепали. Понятное дело, специально краш-тесты этих поделок не проводили.

Интересно, что в принципе тайцы выдерживали обычную технологию строительства суперкаров — делали пространственные рамы из металлических профилей и труб и «одевали» их в кузова из стеклопластика. В большинстве же случаев самодельщики просто берут старые машины, срезают «лишние» кузовные панели и навешивают свои. По такой технологии построена, например, эта реплика Bugatti Veyron из Индии. Честолюбивый проект, прямо по присказке «полюбить — так королеву, воровать — так миллион». Автор и владелец использовал в качестве основы старый Honda Civic. И постарался — внешне копия получилась достойная: недаром ее так внимательно рассматривают зрители.

www.zr.ru

Машинки из бумаги (схемы, развертка, выкройка, шаблоны, видео)

В этом мастер-классе мы покажем, как сделать машинку из бумаги своими руками. Тут представлены абсолютно все техники — от простого оригами до сложнейшего моделирования.

Инструменты и материалы Время: 1-5 часов • Сложность: 7/10

• бумага;
• принтер;
• ножницы;
• клей.

Небольшая инструкция, как пользоваться данной сборкой. Если под картинкой есть ссылочка «скачать», нажимаем на нее, сохраняем на компьютер. Если ссылочки под картинкой нет, то сохраняем понравившуюся модель сразу. После этого, останется распечатать модели, вырезать и склеить.



Список всех автомобилей:

1. Гоночная машина
2. Пожарная машина
3. Грузовые модели машин
4. Полицейская машина
5. Модели машин ВАЗ
6. Спортивные машины
7. Военные машины
8. Модели машин иномарок
9. Модели машин СССР
10. Мотоциклы
11. Оригами машины
12. Креативные машинки

Бумажные модели машин

Гоночная машина из бумаги

Гоночная машинка IMCA

Скачать (цветной вариант|черно-белый)

Красная машина для гонок

Скачать(цветной вариант|черно-белый)

Sportcar Kodak

Скачать

Гоночные Жигули

Скачать

Pescarolo Courage C60 (Something 123) в 3Д

Скачать выкройки

Пожарная машина из бумаги(схема)

Представляем вашему вниманию лучшую модель пожарной машины с полной инструкцией и детальным описанием:

Скачать шаблон с инструкцией

Автомобиль пожарного штаба

Скачать

Модель пожарной машины TATRA 815 в 3Д(выкройки и макеты)

Скачать

Грузовые модели машин из бумаги

Грузовая машина УАЗ 452

Скачать

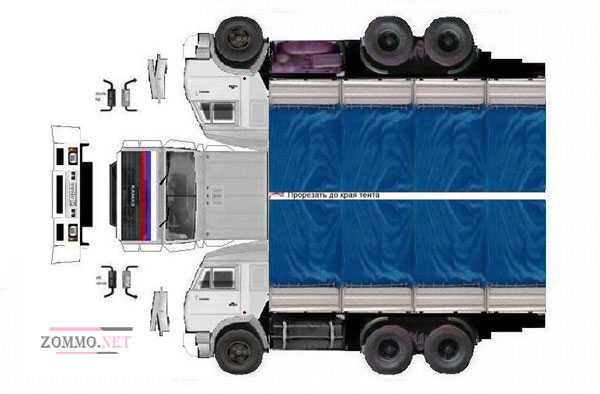

Грузовая машина КАМАЗ

Скачать

Грузовая машина УАЗ 3303

Скачать

Грузовая машина ГАЗ 69

masterclasso.ru
