Клапан давления масла: Редукционный клапан давления масла: как работает, для чего нужен и как проверить — Статьи

Содержание

Редукционный клапан давления масла: как работает, для чего нужен и как проверить - Статьи

Важнейшим механизмом в автомобиле является клапан давления масла, и часть водителей ничего не знают об этой системе. Крайне необходимо поддержание достаточного давления масла в устройстве машины, поскольку это влияет на то, как сохранятся многие дорогостоящие запчасти. Помимо этого, ознакомиться с масляным клапаном надо из-за того, что такое устройство функционирует во всем авто и регулирует не только давление масла, но и газ с водой.

Узнайте стоимость замены клапана онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Редукционный двигатель масляного насоса: устройство, ремонт и замена

Таким образом, важно понять, в чем главная необходимость клапана давления масла и может ли машина без него ездить. Система элементов движения автомобиля подвергается обильному износу, из-за чего их постоянно нужно снабжать смазочным материалом.

Однако одной только масляной заправки мало, ведь если уровень давления низкий, то и эффект смазывания не окажет сильного действия. Как итог — износ и постоянные поломки.

Редукционный клапан давления масла

Когда насос масла нагоняет давление высокого уровня, детали двигателя не справляются с нагрузкой и выходят из строя. Мы знаем, что починка комплектации движка любого плана является дорогостоящей. Эта проблема решается довольно просто, когда в авто есть редукционный клапан давления. «Редукция» подразумевает уменьшение или ослабление. Учитывая это, любой догадается, что роль редукционного клапана в системе двигателя играет весомую роль. Клапан закрыт до того момента, пока не набирается ключевой показатель. Когда достигнуто рабочее давление, клапан переходит в открытое состояние и в системе поддерживается нужный уровень рабочего давления. Клапан уравнивает давление масла, позволяя сохранять двигатель в изначальном состоянии. Грамотная подборка формулы устройства редуктора даст механизму возможность держать нужное давление на постоянной основе и без перебоев.

Правильное функционирование клапана целиком зависит от того, в каком состоянии он находится. Чтобы сохранять корректную работу, важно время от времени делать плановый ремонт или менять запчасти.

Клапан регулировки давления масла

Схема того, как устроен клапан достаточно проста, и освоить ее может каждый, кто уже занимался разборкой авто. Клапан включает в себя 4 части:

  • пружинку;

  • корпус;

  • винт для упора пружинки;

  • клапан, закрывающий подачу жидкости.

Принцип того, как происходит закрытие подачи жидкости несложно понять, поскольку детали сами по себе просты и даже малоопытный водитель представляет себе их функции. Винт упора создаст в конструкции точку опоры для зажатых витков проволоки. В свою очередь пружина обеспечивает поддержку клапана, изготовленного из шарика или поршня.

Шарик или поршень, находясь под давлением жидкости, сжимает пружину, и происходит открытие особого отверстия, через которое вытекает масло. Например, в двигателях марки “Лада” установлен шарик. При достигнутом нужном давлении клапан вновь закрывается и нагнетает масло.

Редуктор располагается меж масляного насоса и камеры сгорания. В тот момент, когда насос пустит оптимальное давление внутрь камеры и сместит клапан, давление начинает выравниваться. Как только показатели уравняются, все вернется на свое место. Чтобы регулировать давление, используется винт для упора пружины. Если затянуть или отпустить болт, можно увеличить или уменьшить показания в давлении системы двигателя.

Разновидности клапанов:

  1. Устройство с независимым механизмом клапана в форме отдельного корпуса.

  2. Встроенный в насос клапан, регулирующий внутри корпуса давление.

Например, уровень давления жидкости “ВАЗ”, некоторые модели имеют независимый клапан. Обязательно учитываются данные конструкционных особенностей, в частности — в случае разборки или починки клапана, а также примыкающих деталей. Клапан редукционного типа, в сравнении с целостной системой двигателя, может показаться достаточно маленьким. Все же он невероятно важен и поломка грозит серьезными неувязками и основательной тратой денег. Хотя механизм небольшой и достаточно прост сам по себе, ему всегда нужно уделять внимание и проводить плановый ремонт. Таким образом, надо понимать поведение машины, в которой клапан функционирует неправильно или вышел из строя.

Клапан сброса давления масла



Давление внутри ограничено редукционным клапаном масла. Как и все составные двигателя, сам клапан тоже подвержен износу. Хотя устройство достаточно простое, неисправности могут быть совершенно разного плана. Причинами поломки могут быть:

  1. Чрезмерное давление.

  2. Недостаток давления.

  3. Некачественные составные части и человеческий фактор.

Избыток давления и его образование — показатель того, что открытия клапана не происходит или отверстие, которое образуется, недостаточно широко.

Как правило, проблема кроется в том, что пружину заклинило или ее разъем засорился. В итоге получается тяжелая ситуация для элементов системы масла. Большой уровень давления может потребовать замены сальников или прокладки, а также — ремонта масляного насоса.

Еще одной причиной является недостаток давления масляной жидкости внутри системы. Это происходит из-за того, что пружина ослабла или вышла из строя. В конечном счете, даже в условиях низкого давления масла, клапан слегка открывается. Из-за этого масло не попадает в определенные мелкие узлы движка. Получается, что механизм приходится заменить полностью или частично. Важно учитывать, что бывают и простые человеческие ошибки. При проведении капитального ремонта производят замену пружинки клапана. Она недорогая, но можно ошибиться, подобрав слишком тугую или, наоборот, слабую пружинку. Из-за этого уровень масла достигнет критического значения или станет слишком низким. Так поломки внутри двигателя не избежать.

Клапан регулирования давления масла

Быть осторожным важно, в разумных пределах. Перед проведением разборки насоса убедитесь в том, что клапан неисправен. Признаком неисправности может быть чрезмерно высокий или слишком низкий уровень масла. На панели приборов есть индикатор, который оповещает водителя о том, что система неисправна. В случае, если датчик горит — необходимо срочно отремонтировать машину.

Стоит обращать внимание на то, какой уровень масла, и, если он в порядке, приступить к разбору насоса, чтобы визуально оценить состояние клапана. Если заклинило — производим полный разбор и чистим запчасти. Корпус и составные части можно чистить с помощью бензина.

Промыв клапан, его необходимо смазать и собрать обратно.

Когда сломана пружина в редукционном клапане давления масла, то шарики могут быть туго схвачены, или, в случае если пружина не тянет как надо, ее надо менять. Подобрать нужно аналогичную по характеристикам пружинку, которая подойдет к устройству клапана.

Найти йти сервис, где работу проведут честно и качественно, можно с помощью сайта Uremont.com. Вам только нужно оставить свою заявку после заполнения специальной формы. Затем выбираете подходящий для вас сервис. Мы поможем с выбором ремонтного центра с хорошим качеством обслуги и низкими ценами. Чините свою машину выгодно с Uremont.com!

для чего нужен, принцип работы

В двигателе автомобиля для создания необходимого давления в смазочной системе используется масляный насос. Посредством давления осуществляется смазка всех деталей и узлов силового агрегата, которые находятся в движении. В самой системе, где имеется сухой картер, насос также выполняет работу. Он осуществляет функцию транспортировки масла в емкость из картера мотора. Насос приводится в действие при помощи коленчатого либо приводного вала. По типу управления масляные насосы можно разделить на регулируемые и нерегулируемые. В чем их отличия? Масляный насос с возможностью регулирования может поддерживать постоянный уровень давления за счет изменения производительности. В случае если используется нерегулированный механизм, тогда постоянную силу давления поддерживает редукционный клапан давления масла. Давайте рассмотрим, для чего предназначены эти элементы, как они устроены и как они работают.

Кстати, несмотря на незначительные размеры, это устройство играет в двигателе и системе смазки очень важную роль. В случае если этот клапан будет забит, существует риск проворачивания вкладышей в моторе. Это грозит выходом двигателя из строя.

Данный элемент представляет собой не что иное, как гидравлический либо пневматический дроссель. Он функционирует в автоматическом режиме. Предназначен элемент для поддержания давления определенной силы на выходе. Различают несколько видов механизмов.

Это редукционный клапан давления масла с управлением через пневматический или электрический привод либо элемент с прямым действием. Последнему не нужны внешние источники питания и приводы.

Функции редукционных клапанов

Первая и основная задача, которую решает редукционный клапан давления масла, – создание и поддержание определенного уровня давления. Оно должно постоянно контролироваться. Любые, даже самые минимальные превышения этого значения приводят к печальным последствиям. Могут выйти из строя важные узлы двигателя. Но и нельзя, чтобы давление было слишком низким. Недостаточный уровень приведет к перегреву узлов и деталей двигателя. Будет масляное голодание.

Чтобы избежать всех этих проблем, инженеры разработали и создали редукционный клапан давления. На первый взгляд может показаться, что это простой механизм, который фактически и не нужен. Но это совсем не так. Если такого клапана в двигателе не будет, то нормальная работа силового агрегата становится попросту невозможной. Главное предназначение этого механизма заключается в постоянном контроле силы давления масла в системе, а также ослаблении или увеличении параметров при необходимости. Регулировка давления и принцип действия клапана заключаются в открытии и закрытии прохода масла. Когда механизм открыт, то уровень не понизится. Если элемент закрыт, тогда в случае понижения давления работа системы смазки будет восстановлена.

Принцип работы

Рассматривая устройство данного механизма, невозможно не упомянуть и принцип действия, по которому работает клапан. Алгоритм работы достаточно простой. Основной орган, за счет которого осуществляется процесс регулировки силы давления, – это специальный упорный болт. Именно этот элемент давит на пружину и тем самым прижимает к отверстию непосредственно редукционный клапан давления масла.

После роста давления в системе (а допустимый уровень при этом будет ниже) масло преодолеет силу пружины. Таким образом, клапан выдавится обратно. За счет этого масло перейдет в специальную емкость или отделение. После стабилизации уровня давления и прихода уровня в норму посредством пружины клапан возвратится в свое изначальное состояние. Двигатель сможет продолжить работу в штатном режиме. По этому же принципу функционирует и топливный редукционный клапан. Он выполняет те же задачи. Однако устанавливается вместе с ТНВД на дизельных двигателях.

О конструкции

Устроен этот механизм достаточно просто. Он представляет собой небольших размеров кожух, в котором имеются специальные каналы для движения масла. Также конструкция включает в себя пружину, шток и регулятор. Последний представляет собой небольшой шарик или же поршень. Работа редукционного клапана сводится к своевременному прекращению и недопущению роста давления в системе смазки автомобиля. Главная особенность данной системы заключается в том, что устройство при максимально простой конструкции может эффективно выполнять свою работу. Выходит из строя элемент очень редко.

Виды клапанов по устройству

Современная промышленность предлагает устройство в двух вариантах. В первом случае этот механизм может располагаться в корпусе маслонасоса. Во втором элемент представляет собой отдельную деталь. Здесь доступен демонтаж механизма, ремонт, а также регулировка редукционного клапана. Система достаточно хорошо продумана. Но даже такие простые и надежные механизмы иногда дают сбои. Проблемы в работе элемента могут дорого обойтись владельцу автомобиля.

Где расположен?

Начинающие автовладельцы, да иногда и опытные, не знают, где находится редукционный клапан.

Найти эту деталь можно в нижней передней части блока двигателя. Чаще всего клапан находится за шкивом привода генератора. Иногда данный элемент устанавливают непосредственно на корпусе масляного фильтра.

Давление срабатывания

Итак, стало более понятно, что представляет собой этот механизм. Но как определить, что давление в масляной системе меняется? И каким должно быть оптимальное значение? Показатели нормального давления указаны в руководстве пользователя. Для каждого автомобиля прописывается свой параметр.

Например, на “Таврии” клапан срабатывает при 0,55 МПа. Примерно при таком же уровне сработает и редукционный клапан давления масла ВАЗ-2110. Как измерить уровень давления? Для этого необходимо воспользоваться специальным манометром жидкостного типа. Он подключается в посадочное гнездо для датчика давления. Перед измерениями мотор должен быть хорошо прогрет. Замеры делаются на работающем моторе. Для примера возьмем редукционный клапан давления масла, 406 двигатель. Здесь оптимальный параметр составляет 4,6 кгс/см2.

Типичные неисправности

Можно выделить несколько основных и частых проблем, которые могут возникнуть с редукционными клапанами. Проявляются они в двух аспектах. Первый случай – клапан не может удерживать нормализированный уровень давления масла. Чаще всего такие неисправности случаются вследствие механических поломок. Наиболее уязвимый и проблемный элемент в этой системе – это пружина. В процессе эксплуатации, а в особенности длительной эксплуатации, пружина растягивается. За счет этого клапан будет открываться несанкционированно при минимальных уровнях роста давления смазки. Масло просто не сможет попадать к большей части узлов и механизмов силового агрегата. Это снижает их ресурс.

Среди основных причин неисправностей, которые возникают с пружиной, можно выделить эксплуатационный износ, неправильный монтаж элемента после капитального ремонта, ошибки при установке клапана.

Во втором варианте клапан не открывается при достижении высокого или максимального давления. Такое случается по причине засорения маслоканала. Причина – длительный период эксплуатации. В итоге клапан будет клинить при достижении высоких давлений. В результате элемент не будет открываться. Итог – невозможность смазывания движущихся и трущихся механизмов и узлов в двигателе и их разрушение. Причина этой неисправности заключается в несвоевременно выполненной замене масла. Объяснить это можно очень просто, а вот устранение проблемы – трудный процесс. Мельчайшие частицы грязи будут накапливаться на поверхности клапана, за счет чего увеличатся размеры наростов. Из-за некачественных промывок в каналах клапана будет накапливаться стружка и другой мусор.

Ремонт и регулировка

Чтобы понять, исправен клапан и можно ли его в дальнейшем эксплуатировать, необходимо демонтировать устройство и разобрать его. Таким образом можно выполнить диагностику всех деталей механизма. Если на корпусе клапана образовались отложения, их очищают при помощи смеси бензина и керосина. Можно применить жидкость для промывки карбюраторов. Также внимательно следует продиагностировать пружину. Если она растянута или на ней есть следы деформации, деталь подлежит замене.

Когда клапан будет полностью обследован и перебран, то необходимо проверить, работает ли он. Это делается при помощи простого надавливания на поршень или шарик. Если для вдавливания необходимо приложить усилие, а после поршень вернется назад, тогда механизма исправен. Процесс регулировки осуществляется после установки механизма в корпус насоса. Регулируют устройство сжатием или же отпусканием пружины при помощи регулировочного или упорного винта. Параллельно с вращением винта замеряют показатели давления масла жидкостным манометром. Регулировать нужно на незапущенном силовом агрегате. А вот производить замеры, наоборот, на работающем моторе.

принцип действия. Регулировка редукционного клапана масляного насоса

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Редукционный клапан давления масла - устройство и ремонт

Ни для кого не секрет, то двигатель автомобиля не может работать без соответствующей смазки. Если мотор будет работать без масла, то его выход из строя наступит очень и очень быстро. Однако, простое заливание масла в двигатель – недостаточно. Необходимо, чтобы оно проникало во всех щели, чтобы обеспечивать функционирование абсолютно всех узлов. Для этого в картере двигателя нужно создать необходимое давление, которое сможет заставить масло циркулировать по всем узлам мотора.

Что такое редукционный клапан давления?



Для обеспечения требуемого давления масла применяется масляный насос, который распространяет смазывающее вещество по всем узлам двигателя. Масляный насос приводится в движение с помощью одного из валов: распределительного или коленчатого, и работает вместе с двигателем. Дальнейшая передача вращающего момента на шестерни насоса осуществляется с помощью специального приводного вала.

Однако, одного только создания давления недостаточно, ведь необходимо контролировать этот важный параметр. Слишком большое давление может привести к износу сальников и прокладок, после чего они начинают пропускать масло наружу. Кроме того, в ряде случаев, избыточное давление становилось причиной многих более ответственных узлов.

Негативный эффект имеет и слишком малое давление. Если его недостаточно, масло не в состоянии проникнуть в труднодоступные места. Работа этих деталей в сухую очень быстро приведет к их износу.



Чтобы избежать этих неприятностей, на масляном насосе устанавливается специальный редукционный клапан масляного давления. При повышении давления в системе, он открывается и пропускает определенное количество масла в картер. После того, как давление на входе уменьшится, он закрывается, это вплотную связяно с системой вентиляции картера двигателя. Таким образом, принцип работы редукционного клапана основан на разности создаваемых давлений на входе и выходе устройства. Исходя из этих данных, он открывается или закрывается.

Если рассматривать этот процесс более подробно, то получается, что масло воздействует на специальный болт, который, преодолевая сопротивление пружины, за счет давления масла, открывает клапан. После того, как давление нормализуется, пружина возвращается в исходное положение. Этот процесс является цикличным и продолжается на протяжении всего времени работы двигателя.

Устройство клапана давления масла

Клапан состоит из специального кожуха. На всем его протяжении расположена система каналов, по которым осуществляется циркуляция смазывающего вещества. На конце циркуляционного канала расположен болт или шарик. Данный элемент открывает или закрывает канал, чтобы обеспечить подачу масла или ограничить ее.

Главное отличие этой системы регуляции давления состоит в том, что она предельно проста. Ее конструкция более высокую надежность и ремонтопригодность, по сравнению с электрическими или любыми другими типами клапанов.

Клапан может быть как частью всего насоса, так и его отдельным элементом. Второй вариант предусматривает модульную систему, неисправной узел которой можно легко заменить.

Видео - Редукционный клапан для увеличения ресурса топливного фильтра

Неисправности редукционных клапанов

При всех своих достоинствах, такой клапан тоже поддается износу, который рано или поздно проявляется в следующих неисправностях:

  • Создание недостаточного давления. Эта неисправность может быть вызвана механическими поломками и часто всего происходит из-за пружины. Со временем этот упругий элемент начинает растягиваться и приоткрывать клапан, даже если давление не слишком большое. Таким образом, оно снижается, и масло не попадает во всех остальные мелкие узлы двигателя.
  • Немало важен и человеческий фактор. Если при капитальном ремонте была подобрана пружина не той упругости, то она очень быстро выходит из строя и ставит под угрозу весь механизм.
  • Существует и обратный момент первой неисправности – это избыточное давление. Как вы уже поняли, клапан перестает открываться, или открывается недостаточно широко. Это связано с постепенным засорением канала клапана, которое не дает ему нормально открываться. В последствие, масло под давлением выводит из строя сальники и прокладки, а также многие другие важные части механизма.

Чтобы не допустить этого, старайтесь своевременно производить замену масла. При этом, большое внимание обращайте на качество смазывающего вещества.

Ремонт редукционного клапана масляного насоса

Прежде чем бить тревогу и лезть под капот, необходимо убедиться в наличии неисправности. На приборной панели имеется специальная лампа, которая сигнализирует о недостатке или избытке давления масла. В автомобилях конца прошлого века, помимо лампы, применялся специальное измерительное устройство, которое показывало давление масла. Если лампа загорелась или стрелка отклонилась от нормы, то можно судить о неисправности клапана или недостатке масла в двигателе.

В первую очередь, определите уровень масла. Если он в норме, то приступайте к разборке масляного насоса. Для этого демонтируйте его с двигателя. После разборки насоса клапан можно будет оценить визуально.

При его заклинивании его вытаскивают и промывают в бензине. После этого, непосредственно перед установкой, его смазывают и монтируют обратно.

Не менее внимательно отнеситесь и к специальным каналам клапана. При необходимости проведите их очистку.

Если пружина не обеспечивает нормального закрытия клапана, то ее следует заменить. Постарайтесь подобрать именно такую же пружину.

Если вы производите капитальный ремонт двигателя, то чистке и смазыванию данный узел не подлежит. В этом случае, устанавливается новый масляный насос.

Редукционный клапан давления: принцип работы, устройство, назначение

Газ или жидкость в магистральном трубопроводе часто находится под более высоким давлением, чем это нужно для того или иного потребителя. Для того, чтобы снизить его до требуемой величины, применяют редукционный клапан. Такие устройства используют также стабилизации напора в гидравлических системах различных приводов на транспорте и в технологических установках.

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

  • Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
  • Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

  • Воздух.
  • Газ (углекислый, ацетилен, аргон, кислород и т.п.).
  • Масло в системах смазки и гидравлики.
  • Вода в сетях водоснабжения и канализации.
  • Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Функции редукционного клапана

Для чего нужен водный или газовый редукционный клапан? Редуктора выполняют следующие основные функции:

  • Понижение давления в отводе от главной магистрали.
  • Стабилизация выходного давления на заданном уровне.
  • Ограничение выходного давления до заданной величины.

Сложные современные устройства выполняют и другие функции, такие, как передача данных в централизованную систему управления, доочистка рабочей среды от механических загрязнений и других посторонних включений.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться.  Одновременно этот механизм выполняет и функции обратного клапана.

При большом расходе клапан прямого действия будет вызывать большие колебания расходы продукта.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан.  Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Отличие редуктора от предохранительного клапана

Конструктивно эти два вида запорных устройств имеют очень много общего. Они походи внешним видом корпусов, рабочее давление и там, и там задается регулировочными винтами, изменяющими степень сжатия пружин, подпирающих клапаны. Много общего и в их схемах с точки зрения гидравлики.

Различия заключаются в назначении, принципе действия и особенностях внутреннего устройства.

Предохранительный клапан выполняет единственную функцию — он не должен допустить повышение давления в системе выше заданной предельной величины.

Управляется он входным давлением (Рн). Для него не имеет значения расход рабочей среды, проходящей через клапан. Это устройство эпизодического действия.

Редуктор же должен независимо от Рн поддерживать постоянное давление на выходе. Он управляется выходным Рред. Постоянный расход имеет большое значение для функционирования этого типа устройств. Действуют они не эпизодически, ка предохранителя, а постоянно.

Различие в управляющих параметрах нашли свое отражение и на гидравлических схемах. У редуктора пунктир, символизирующий управление, подходит ко входу, а у предохранителя — к выходу.

Ремонт и неисправности масляного клапана

Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.

Специалисты выделяют следующие основные неисправности редукторов:

  • Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
  • На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.

Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.

Ремонт заключается в демонтаже клапана и его полной разборке для дефектации.

Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.

Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Принцип работы редукционного клапана

Редукционный клапан давления: принцип работы

Газ или жидкость в магистральном трубопроводе часто находится под более высоким давлением, чем это нужно для того или иного потребителя.

Для того, чтобы снизить его до требуемой величины, применяют редукционный клапан.

Такие устройства используют также стабилизации напора в гидравлических системах различных приводов на транспорте и в технологических установках.

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы.

Они различаются конструкцией и принципом действия.

  • Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
  • Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

  • Воздух.
  • Газ (углекислый, ацетилен, аргон, кислород и т.п.).
  • Масло в системах смазки и гидравлики.
  • Вода в сетях водоснабжения и канализации.
  • Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Функции редукционного клапана

  • Понижение давления в отводе от главной магистрали.
  • Стабилизация выходного давления на заданном уровне.
  • Ограничение выходного давления до заданной величины.

Как работает редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться.  Одновременно этот механизм выполняет и функции обратного клапана.

При большом расходе клапан прямого действия будет вызывать большие колебания расходы продукта.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Как работает редукционный клапан непрямого действия

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан.  Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

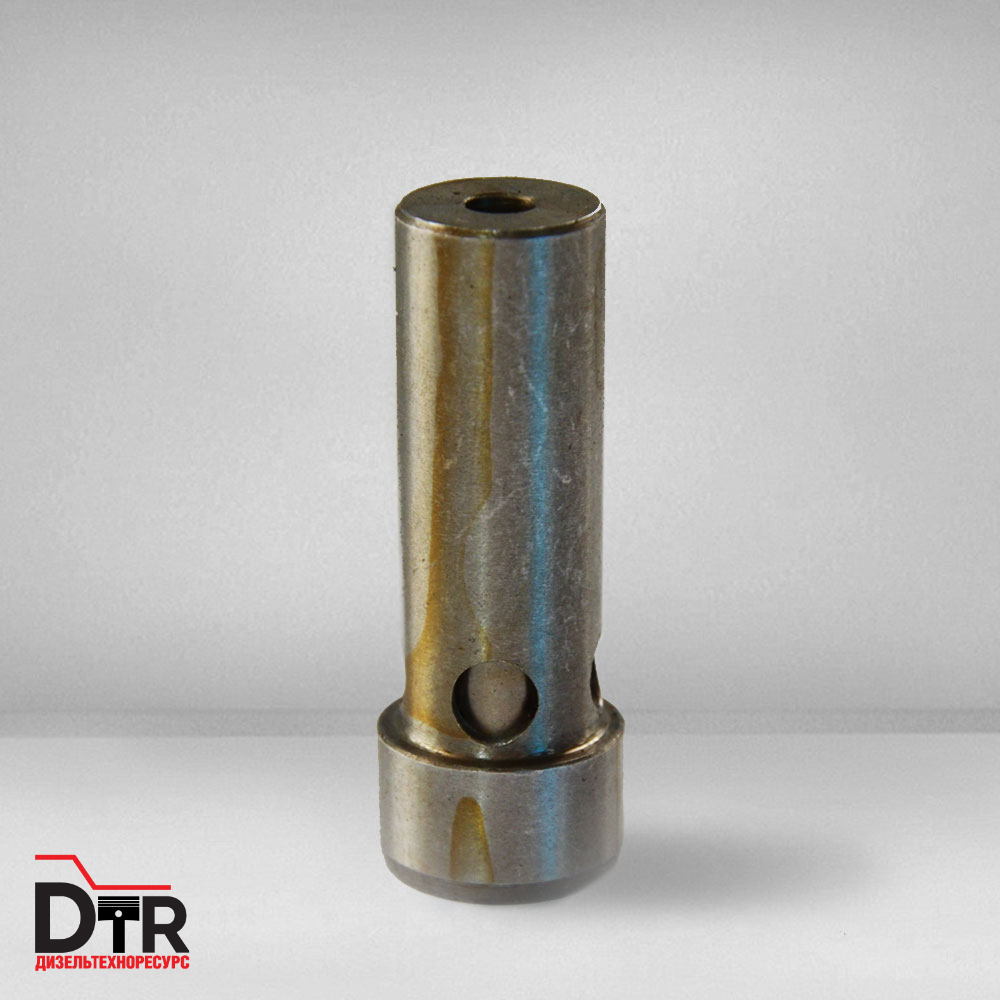

Где расположен редукционный клапан давления масла?

Стандартная технология эксплуатации предполагает встройку регулирующего механизма прямо в масляный насос.

В этом случае при необходимости выполнения ремонта придется демонтировать всю конструкцию независимо от характера поломки. Поэтому в современных моделях используется схема раздельной установки, при которой регулятор фиксируется рядом с насосом. В частности редукционный клапан давления масла может находиться за генераторной установкой, на крышке насоса или на фильтре.

Принцип действия

Как уже отмечалось, главным рабочим органом механизма является упорный болт. Он же оказывает давление на пружину и запирает тем самым клапан, регулируя объем подачи масла. Эффект регуляции достигается в момент, когда жидкость начнет преодолевать всю составную часть пружинного блока, выталкивая запорную панель. Происходит этот процесс на фоне повышения давления в контуре. В результате масло перейдет в специальную камеру, произойдет разгрузка давления и клапан вернется в исходное состояние.

На базовом уровне, независимо от регулятора, давление контролируется вращением коленвала. Он и задает первичный темп подачи жидкости, с которым впоследствии работает редукционный клапан давления масла. Принцип работы устройства основывается на разгрузке каналов циркуляции, когда скорость и объемы наполнения превышают допустимые величины. Этот процесс можно сравнить с функцией гидроаккумуляторов, емкости которых предназначены для приема избыточной воды, повышающей нагрузку на линию трубопровода. Только в случае с редукционным клапаном происходит переправление жидкости в картер.

Установка клапана

В соответствии с типовой схемой монтажа, механизм интегрируется в линию масляного трубопровода в доступном для этой операции участке. К слову, некоторые системы подачи жидкости изначально снабжаются патрубками для введения дополнительных контуров. Но важно учесть, что установку следует осуществлять только в точке после фильтра, иначе есть риск загрязнить и картер, и конструкцию регулятора. Механическая фиксация осуществляется крепежными винтами. Конкретная конфигурация монтажа зависит от размеров редукционного клапана давления масла – некоторые устройства и вовсе не требуют специального зажима в силу небольшой массы. Впрочем, надо иметь в виду и влияние колебаний, которые могут разболтать контур и даже при надежной установке в трубопроводе приведут к потере герметичности. Как минимум, следует общую линию подачи масла зафиксировать хомутами.

Техобслуживание клапана

Независимо от характера уже имеющихся поломок и слабых мест конкретной инфраструктуры обслуживания масла, нужно регулярно выполнять следующие мероприятия:

  • Чистку масляного насоса, его контуров и поверхностей клапанов.
  • Проверку технического состояния регулятора и всех его функциональных компонентов.
  • Расходники и неметаллические элементы в системе необходимо заменять при первых же признаках износа.
  • Регулярное обновление масла и фильтров.

Следует также тщательно следить за параметрами работы механизма. Если нужно искусственно поднять давление масла редукционным клапаном, то для этого существует два способа. Первый предполагает подкладку под пружинный блок нескольких шайб, а второй – притирку рабочих поверхностей в самом насосе. Обе меры повысят производительность механизма и оптимизируют процессы подачи смазочного материала.

Редукционные клапаны: устройство



Данный механизм состоит из следующих деталей:

  • тарированная пружина;
  • шарик;
  • золотник;
  • демпфер;
  • подвод высокого давления;
  • внутренние полости в корпусе для управления золотником.

Жидкость, которая подается от основной магистрали, поступает во внутреннюю полость управления и через специальную кольцевую щель между золотником и корпусом подается в отверстие, связанное со всей системой механизма.

В случае когда давление в магистрали поднимается, шарик внутри механизма также поднимается, и напор в полости управления уменьшается до нормы. Данное отверстие пополняется рабочей жидкостью с иных полостей, а также с отверстия малого сечения демпфера. Золотник может регулировать давление только в двух магистралях, перекрывая канал подвода рабочей жидкости с основной системы. Таким образом, данная деталь увеличивает сопротивление прохода жидкости, вследствие чего возрастает напор в полости, который определяется усилием тарированной пружины.

Когда давление в системе уменьшается, золотник под воздействием пружины перемещается, тем самым увеличивая кольцевую щель между двумя полостями. Редукционные клапаны в данном случае меняют напор подачи жидкости в одном из отверстий.

На выходе уровень давления остается неизменным и поддерживается устройством на оптимальном уровне, вне зависимости от напора гидролинии и расхода рабочей жидкости.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 3 из 5.

НИЗКОЕ ДАВЛЕНИЕ МАСЛА: причины и решения

]]]]>]]>

Мерцающая сигнальная лампа давления масла на приборной панели может быть первым признаком низкого давления масла в вашем автомобиле. Игнорирование этого в течение некоторого времени приведет к проблемам с клапанами или гидравлическими подъемниками и созданию различных шумов под капотом. Если вы все еще продолжите движение, вы в конечном итоге отправите двигатель в кому.

Каковы причины низкого давления масла и способы их устранения?

Масло обеспечивает смазку внутренних компонентов двигателя.Низкий уровень масла может привести к перегреву двигателя и увеличению трения между его различными частями. Постоянное трение и чистка щеткой приведет к довольно быстрому износу компонентов. Знание причин низкого давления масла поможет вам немедленно решить проблему, когда вы заметите предупреждающий знак.

1. Недостаточное количество масла

Это, пожалуй, самая частая причина, так как автовладельцы часто забывают проверить уровень масла и долить его. Это происходит, когда вы не проводите регулярную настройку или осмотр автомобиля.Иногда утечка на части маршрута транспортировки нефти вызывает значительную потерю давления масла.

Забыть долить масло - частая причина низкого давления.

Для устранения этих проблем необходимо проверить линии подачи масла и заменить поврежденный компонент. Заполните бак до нужного уровня, и ваша машина снова заработает.

2. Грязный масляный фильтр

Другой ответ на вопрос «, что вызывает низкое давление масла ?» загрязнен масляный фильтр. Масло проходит через фильтр по пути от насоса к подшипникам и масляным бортикам.Когда фильтр забивается грязью и мусором, он создает большее, чем обычно, сопротивление потоку масла. В конце концов, наступает момент, когда масло не проходит. Единственное решение этой проблемы - заменить забитый фильтр.

ПОДРОБНЕЕ:

3. Поврежден предохранительный клапан

Это предохранительный клапан, который предотвращает чрезмерное повышение давления масла. Однако изношенный или негерметичный клапан позволяет маслу более свободно проходить в двигатель, снижая давление.

4. Износ подшипников

Одна из возможных причин низкого давления масла - это износ подшипников. Если вы управляли автомобилем довольно долгое время, может иметь низкое давление масла из-за изношенных подшипников шатуна и коренных подшипников. Подшипники также играют важную роль в поддержании нужного давления масла. Правильные зазоры подшипников поддерживают давление на желаемом уровне. Когда они изнашиваются, они дают слишком большие зазоры, что приводит к значительному падению давления.Это также приводит к усилению шума и ударов в двигателе. Чрезмерные зазоры в других частях двигателя (не в дорожных подшипниках) также могут привести к падению давления. Это могло произойти в шейках распределительных валов, отверстиях подъемника и подшипниках.

Изношенные подшипники также снижают давление масла.

>> Ищете машину из Японии? Нажмите здесь <<

Единственный способ исправить чрезмерные зазоры - это заменить подшипники и отремонтировать некоторые другие детали двигателя.Решением может стать добавление масляного насоса большего объема, так как это усилит поток масла и немного повысит давление в процессе. Тем не менее, проблема оформления останется. Таким образом, вам придется в тот или иной момент заменить его.

5. Высокая вязкость масла

Масло с высокой вязкостью толще обычного масла, поэтому оно течет немного медленнее. В течение зимнего сезона поток может стать настолько медленным, что не позволит маслу создать необходимый уровень давления.

Посмотрите видео ниже, чтобы узнать, как исправить лампу низкого давления масла в вашем автомобиле:

Связанные вопросы и ответы

1.Могу ли я водить машину с низким уровнем масла?

Когда вы едете по дороге и загорается сигнальная лампа масла, вы должны отнестись к этому серьезно. Это означает, что с системой смазки что-то не так, и управлять автомобилем небезопасно. Если такая ситуация возникает, первое, что вам следует сделать, это остановиться, а затем как можно скорее выключить двигатель. Поступая так, вы можете спасти свою жизнь, а также предотвратить дальнейшее повреждение двигателя вашего автомобиля.

2. Сколько стоит замена масляного насоса?

Когда дело доходит до замены масляного насоса в вашем автомобиле, вы должны рассчитать плату за покупку нового масляного насоса и плату за его установку, если вы не можете установить его самостоятельно.Средняя цена нового масляного насоса варьируется от 200 до 300 долларов в зависимости от модели вашего автомобиля. Стоимость рабочей силы составляет от 200 до 300 долларов, так как для этого требуется больше навыков опытного механика, а на это уходит больше часа. Как правило, общая стоимость составляет от 300 до 600 долларов в зависимости от того, кто выполняет эту работу.

3. Важная роль давления масла

Система смазки двигателя состоит из масляного фильтра, насоса, оборудования и смазочных линий. Давление в системе создается сопротивлением, которое масло должно преодолевать в линиях, чтобы встретиться с смазываемыми частями.Функция насоса заключается в нагнетании смазки через систему. Он обеспечивает необходимое давление и работает, чтобы смазка достигла самой дальней части.

Низкое давление масла означает, что в вашем двигателе что-то не так. Это также указывает на то, что в вашем двигателе может отсутствовать смазка. Двигатель с нехваткой смазочного материала может привести к соприкосновению металлических деталей с металлическими деталями и повреждению машины. Двигатель может перестать работать на несколько минут или даже на несколько часов в зависимости от того, насколько серьезна ситуация.Плата за ремонт может быть довольно высокой, так как вам придется заменить большинство деталей.

4. Как избавиться от низкого давления масла?

Чтобы избежать риска низкого давления масла , вам нужно сделать следующее:

  • Не забывайте регулярно проверять уровень масла и проверять двигатель и пол в гараже на предмет утечек.
  • Когда пришло время менять масло и фильтр, делайте это сразу же. Рекомендуемые смазочные материалы - это высококачественные товары, которые включают правильный класс вязкости и соответствующий стандарт качества, указанный API (Американским институтом нефти) в руководстве по эксплуатации автомобиля / двигателю.
  • Если возникла проблема с датчиком давления, и вы не знаете об этом, не садитесь за руль как можно скорее. В этой ситуации лучшим решением будет доставить вашу машину к механику, чтобы он проверил состояние масла и двигателя.
  • Обратите внимание на то, не выходит ли синий дым из выхлопной трубы, особенно в автомобилях с большим пробегом.

5. Низкое давление масла на холостом ходу: причины и решения

Признак низкого давления масла на холостом ходу : Индикатор давления масла включается только тогда, когда автомобиль горячий на холостом ходу.После набора оборотов свет выключается и не горит под нагрузкой.

Вот наиболее частые симптомы и причины для проверки:

Симптомы Причины Решения
Гибкий режим Грязный подборщик на масляном насосе Заменить масляный насос
Шумы от двигателя В двигателе не хватает масла Залить масло
Индикатор уровня / давления масла на приборной панели Неправильный тип масла Заменить моторное масло + фильтр
Неисправный двигатель Неисправность масляного насоса Заменить масляный насос
Неисправная комбинация приборов Заменить комбинацию приборов
Неисправен датчик давления масла Заменить датчик давления масла
Внутренняя утечка масла внутри двигателя Устранить внутреннюю утечку масла

Вам понравилась наша статья? Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их ниже, и мы обсудим их дальше.В дополнение к этому, не забудьте заглянуть в наш блог, чтобы узнать больше советов по обслуживанию, обновляемых автомобильными экспертами каждый день.

Проблемы с давлением масла

Давление масла всегда вызывает беспокойство у любого, кто летает на моторном самолете. Всем известно, что если давление масла упадет до нуля, ваш полет скоро закончится, хотите вы того или нет. Но нужно многое понять о давлении масла, кроме того, что оно вам нужно. В этой статье мы рассмотрим базовую масляную систему двигателя типа Лайкоминг и рассмотрим, что может привести к отклонению давления масла от зеленого диапазона на вашем манометре.Обратите внимание, что между масляной системой Lycoming и системой Rotax есть принципиальные различия.

Ключевые компоненты масляной системы двигателя Lycoming: ➊ заглушка обратной линии от маслоохладителя, ➋ вентиляционный штуцер картера, ➌ расположение датчика температуры масла, ➍ масляный фильтр, ➎ заглушка для датчика давления масла, valve предохранительный клапан, ➐ пробка решетки поддона, ➑ пробка подающей магистрали к маслоохладителю.

Масляная система

Масляная система начинается в поддоне под коленчатым валом с максимумом восьми кварт в типичном четырехцилиндровом двигателе и минимальным уровнем 2.5 кварт. На пути к насосу масло сначала проходит через решетку поддона. Задача экрана - улавливать большие куски любого мусора, который мог быть в отстойнике. Чистый экран - это счастливый экран. Все остальное требует немедленного расследования для определения источника вредного вещества. Ваш фильтр поддона следует проверять не реже одного раза в год - даже лучше при каждой замене масла.

Спонсор авиасалона:

Экран поддона следует проверять и очищать не реже одного раза в год.

После того, как масло прошло через сетку поддона, оно перетекает непосредственно в масляный насос, расположенный в задней части двигателя в дополнительном корпусе.Две шестерни, вращающиеся друг против друга и приводимые в движение коленчатым валом, повышают давление масла до более 100 фунтов на квадратный дюйм. Оттуда он попадает в корпус vernatherm, где либо направляется в маслоохладитель, либо направляется непосредственно к байпасному клапану, который направляет в фильтр столько масла, сколько он может обработать (обычно менее 100%). После того, как масляный фильтр отсеивает все частицы, кроме мельчайших, масло поступает в двигатель для смазки и охлаждения различных подшипников и других движущихся частей.

Компоненты масляной системы для Lycoming с винтом постоянной скорости: регулятор винта, ➋ маслопровод к стойке, ➌ пробка для экрана поддона, ➍ пробка для слива в картер, ➎ пробка масляного щупа / заливной трубки.

Давление масла измеряется на задней стороне двигателя в ящике для принадлежностей путем врезания в отверстие 1/8 дюйма NPT, расположенное в верхней части корпуса со стороны пассажира. Хотя можно подключиться к масляной системе и измерить давление в других местах, это место, предписанное Lycoming и на котором основаны их рекомендации по давлению масла. Температура масла измеряется путем помещения зонда в специально предусмотренное отверстие над вернатермой рядом с местом крепления масляного фильтра к корпусу для принадлежностей.Ни в одном другом месте нет данных, которые коррелируют с указаниями Lycoming.

В двигателе, который настроен для поддержки гребного винта с постоянной частотой вращения, масло под давлением проходит через регулятор гребного винта, также расположенный на корпусе вспомогательного оборудования, и через внешнюю масляную магистраль к передней части двигателя, где оно подается в передний конец полого коленчатого вала и в ступицу гребного винта. В плоскостях без растушевки опоры, более высокое давление масла увеличивает шаг (уменьшение оборотов в минуту) в опоре.Таким образом, когда давление масла упадет до нуля, винт перейдет на максимальные обороты или ровный шаг.

Заглушки с обеих сторон передней части картера могут быть выбиты для определения потери давления масла в системе. Их нельзя использовать в качестве основного источника информации о давлении масла.

Низкое давление масла

Lycoming рекомендует для нормальной работы давление масла от 55 до 95 фунтов на квадратный дюйм. Давление масла на холостом ходу должно быть не менее 25 фунтов на квадратный дюйм, а максимальное давление масла на взлетном режиме указано как 115 фунтов на квадратный дюйм в руководстве оператора Lycoming.Если давление масла выходит за пределы этого диапазона, вам нужно выяснить причину, и обычно очень быстро. Конечно, у других производителей двигателей будут свои ограничения. Обязательно знайте, какие они для вашего двигателя.

Низкое давление масла может иметь множество причин. При поиске и устранении неисправностей мое правило - сначала начинать с дешевых и легких вещей, а затем постепенно переходить к сложным и дорогим. Кроме того, начните с простого и простого, а не отвлекайтесь на сложные и менее распространенные.Образно говоря, если вы слышите стук копыт, думайте о лошадях, а не о зебрах.

Клапан сброса давления масла на двигателе Lycoming O-360. Этот регулируемый, но некоторые нет. Большинству операторов никогда не потребуется вносить какие-либо изменения в предохранительный клапан давления масла.

Имея это в виду, сначала проверьте, достаточно ли масла. Для правильной работы четырехцилиндровым двигателям Lycoming требуется не менее 2,5 литров. В идеале у вас должно быть больше примерно шести или семи литров, прежде чем вы начнете полет.Также убедитесь, что вы используете масло правильного типа и веса. Найдите в документации производителя двигателя подходящее масло в зависимости от текущей температуры.

Проблема с уровнем масла связана с чрезмерным расходом масла. Вы можете начать с достаточного количества масла, но в крайних случаях вы можете потерять достаточно масла во время длительного полета, чтобы уменьшить количество масла до опасного уровня. Наиболее вероятная причина этого - сильно изношенные цилиндры и кольца. Сильно изношенные направляющие клапана также могут привести к чрезмерному расходу масла.Обычно такой большой расход масла обнаруживается на брюхе самолета, но вентиляционные отверстия картера, которые напрямую связаны с выхлопной системой, могут маскировать это. По этой и другим причинам я не поклонник этих установок.

Манометр давления масла может быть источником показаний низкого давления масла. Отправитель, который был установлен непосредственно на двигатель, а не удаленно на брандмауэре, может быть разрушен вибрацией двигателя. Ослабленный или оборванный провод также вызовет проблемы, которые могут привести к индикации нулевого давления масла.Современные системы EFIS особенно уязвимы для неправильных показаний, вызванных плохим подключением, особенно плохим заземлением. Убедитесь, что вся ваша проводка в хорошем состоянии, в том числе крепежные ремни двигателя, прежде чем копать двигатель слишком глубоко. Следует отметить, что снятие показаний давления масла из любой точки, отличной от предписанной, даст неверные показания давления масла.

Двигатель, который работал хорошо, но внезапно теряет давление масла от 20 до 30 фунтов, вероятно, страдает от засорения клапана сброса давления масла.Большой кусок мусора может привести к падению давления масла до нуля на холостом ходу. Это нужно быстро исправить, но в большинстве случаев это не сложно и не дорого.

Масляный насос представляет собой очень простой набор из двух шестерен, которые вращаются друг против друга для создания давления в масляной системе. Некоторые старые двигатели могут иметь шестерни в масляном насосе из алюминия или металлокерамики. Их следует заменить в соответствии с бюллетенем по обслуживанию Lycoming 524.

Механические причины низкого давления масла часто связаны с проблемами с предохранительным клапаном давления масла, начиная от засорения клапана и заканчивая неправильной регулировкой.Грязь или металлические частицы могут застрять в клапане или застрять в седле клапана, удерживая клапан достаточно открытым, чтобы слишком много масла могло пройти обратно в масляный поддон. Обычно проблема решается снятием и очисткой, но, возможно, вам придется отремонтировать седло клапана, если в материал корпуса попал мусор. В этом случае см. Инструкцию по обслуживанию Lycoming 1172 для получения информации о надлежащей процедуре ремонта. Некоторую регулировку давления масла можно произвести, заменив пружину в клапане или добавив шайбы под пружину.Это может быть полезно для незначительной регулировки давления, но если какая-то внутренняя проблема двигателя является причиной низкого давления масла, это будет лишь пластырем для устранения проблемы.

Небольшой кусок мусора в седле предохранительного клапана давления масла вызвал значительное падение давления масла в этом двигателе. После удаления мусора давление масла нормализовалось. (Фото: Tom Ford)

Высокая температура масла может вызвать падение давления, но, вероятно, чаще низкое давление масла вызывает проблемы внутри двигателя, которые приводят к высокой температуре масла.Эти проблемы могут очень быстро стать очень неприятными. Если температура масла слишком высока, поищите препятствия в маслоохладителе и трубопроводах, а также в потоке воздуха к маслоохладителю. Также имеется перепускной клапан температуры масла, который регулирует поток в маслоохладитель, который может нуждаться в ремонте. Инструкция по обслуживанию Lycoming 1316 посвящена этой процедуре. Если вы подготовили масляный радиатор к зиме, чтобы поддерживать температуру масла в холодную погоду, обязательно снимайте его в теплую погоду. Температура масла должна быть от 185 до 245 F, минимум 100 для взлета.

Другой возможный источник низкого давления масла - засорение экрана поддона. Большое количество мусора или ила может ограничить поток масла в насос в этой точке. Будьте особенно осторожны после капитального ремонта в полевых условиях, когда для герметизации половин корпуса использовался силикон. Излишки силикона могут отслоиться и заблокировать поддон или другие масляные каналы. Способ предотвратить это - использовать надлежащий уплотнительный материал и процедуры при сборке двигателя. Надеюсь, проблему удастся решить, очистив сетку поддона.

Этот экран поддона был сильно забит мусором, что уменьшило поток масла к насосу и вызвало вопросы, откуда взялся весь этот мусор, и сколько еще этот двигатель будет продолжать работать? (Фото: Vic Syracuse)

Последние проблемы с давлением масла - уродливые. Отсутствие масляных пробок на камбузе или трещины в определенных частях картера снизят давление масла. Если это не происходит снаружи, когда из двигателя будет вытекать огромное количество масла, эти проблемы может быть трудно обнаружить.К сожалению, они почти всегда подразумевают демонтаж двигателя для решения проблемы.

Чрезмерные зазоры подшипников также приводят к низкому давлению масла, что потребует капитального ремонта двигателя для его устранения. Это чаще всего наблюдается после некачественного капитального ремонта в полевых условиях, когда зазоры максимальны или немного больше. Также возможно просто износ подшипников, но это маловероятно, если в двигателе не закончится масло. Эти двигатели часто имеют хорошее давление масла в холодном состоянии и плохое давление при нагревании до температуры.Давление масла также зависит от оборотов двигателя. Если разница достигает 40 фунтов на квадратный дюйм или более, пора волноваться.

Внезапно низкое давление масла

Если ваш полет начинается с нормального давления масла, а затем оно резко падает, может быть, даже до нуля, есть большая вероятность, что у вас серьезная проблема. Это всегда может быть сбой в работе прибора, но делать ставки на это - не то, на что умные деньги пойдут. Это один из тех, кто «кричит 7700 и звонит на Mayday!» вид ситуаций. Управляйте самолетом. Уменьшите мощность, если двигатель все еще работает.Ищите место для приземления. Затем сделайте радиовызов и настройте транспондер. После того как вы это сделаете, пора более вдумчиво оценить вашу ситуацию, если вы достаточно высоки для этого.

Если масло течет по лобовому стеклу, вы знаете, что ваш двигатель не прослужит вам долго. Если он все еще работает, а вы не горите, может быть хорошей идеей попытаться сохранить его вращение на случай, если вам понадобится последний выстрел энергии. Следуйте контрольному списку действий на случай аварии для вашего самолета

Если ваш двигатель по-прежнему работает без сбоев, и нет никаких признаков неисправности, кроме низкого давления масла, вам все равно следует подготовиться к аварийной посадке, но вы сможете более избирательно подходить к тому, куда вы его поместите. вниз. Не думайте, что это неисправный датчик. Не пытайтесь ухаживать за ним, полагая, что это всего лишь образец.

Внезапно высокое давление масла

Внезапно высокое давление масла обычно сопровождается внезапно низким давлением масла, потому что наиболее вероятной причиной является смещение подшипника и блокировка масляного канала.Этот сдвиг неизбежно приведет к довольно быстрому выходу подшипника из строя. Если вы не уделяете должного внимания, вы легко можете пропустить повышение давления. Однако, если вы все же это увидите, пришло время снизить мощность в надежде предотвратить еще больший ущерб вашему двигателю.

Заклинивший или неправильно отрегулированный предохранительный клапан давления масла может вызвать высокое давление масла, но это должно быть очевидно при запуске, а не внезапно появиться в двигателе, создающем нормальное давление масла.

На этом чертеже Lycoming показаны части обоих типов предохранительных клапанов давления масла - регулируемые и фиксированные.Давление масла можно отрегулировать, добавив шайбы или заменив пружину в клапане.

Для большинства авиаторов проблемы с давлением масла возникают очень редко. Проблемы, связанные с техническим обслуживанием, вероятно, будут первыми в списке возможных причин. Три лучшие вещи, которые вы можете сделать, чтобы избежать проблем с давлением масла, - это одно: регулярно менять масло и фильтр и постоянно поддерживать уровень масла на должном уровне; во-вторых, избегайте полетов с слишком высокой или слишком низкой температурой масла и головки блока цилиндров; и в-третьих, пользуйтесь услугами уважаемой мастерской для любых крупных работ с двигателем, которые вы не имеете должного оборудования и подготовки, особенно для работ, связанных с вскрытием картера.

Сброс давления масла

С 1970 года в двигателе установлены два клапана давления масла. Клапаны давления масла представляют собой подпружиненные поршни, которые перемещаются в отверстиях, выточенных в отливках левого картера. (См. Следующий схематический вид системы смазки.)

Схематическое изображение системы смазки

~~~

Клапан сброса давления масла расположен на стороне шкива двигателя, рядом с масляным насосом (справа на схеме выше).Когда масло холодное и густое, возникающее в результате повышенное давление масла заставляет клапан опускаться против натяжения пружины. Это позволяет маслу из масляного насоса попадать непосредственно в подшипники двигателя. При обходе маслоохладителя прогрев ускоряется, и масляный радиатор защищен от чрезмерного давления, которое может вызвать его взрыв.

Клапан регулировки давления масла расположен со стороны маховика двигателя, на крайнем конце основного масляного канала (слева на схеме выше).Когда давление масла поднимается выше точки, необходимой для подачи смазки на подшипники, поршень клапана прижимается вниз против натяжения пружины. Это позволяет возвращать масло непосредственно в поддон картера.

Примечание: Пружина предохранительного клапана длиннее пружины клапана регулирования давления. Убедитесь, что вы их не перепутали!

Клапан регулировки давления масла обеспечивает постоянное давление масла в подшипниках независимо от частоты вращения двигателя.Таким образом, на высоких оборотах двигателя, когда мощность насоса максимальна, излишки масла могут вытечь. Если избыточное масло попадет к рабочим частям двигателя, оно может в чрезмерных количествах разбрызгаться на стенки цилиндров и вызвать повышенный расход масла. Предотвращение избыточного давления масла также снижает мощность, потерянную двигателем при работе масляного насоса.

Треснувший или негерметичный масляный радиатор требует снятия и проверки обоих клапанов давления масла.Если какой-либо из клапанов заклинивает или периодически заедает в закрытом положении, это может вызвать чрезмерное давление масла. Обычно клапаны давления масла заедают только в запущенных двигателях. Если масло не менять регулярно (то есть каждые 3000 миль), посторонние вещества или коррозионные агенты могут атаковать клапаны и помешать им свободно двигаться.

Примечание: Если вы планируете установить датчик температуры масла на приборной панели, датчик должен заменить заглушку в клапане сброса давления масла в задней части двигателя (со стороны шкива), а НЕ в клапане управления давлением масла на переднюю часть (со стороны маховика) двигателя.

При снятии клапанов обратите внимание на заглушки с прорезями. Они плотно прилегают к картеру, и вам не следует пытаться удалить их отверткой меньшего размера. Используйте инструмент, который полностью заполнит щель. В противном случае пробка из сплава может быть повреждена или деформирована.

Для снятия клапана давления масла -

  1. С помощью правильно установленной отвертки снимите заглушку с прорезью.
  2. Снимите пружину и плунжер.Если поршень застрял, удалите его, ввинтив в него метчик 10 мм.

Для установки -

  1. Проверить плунжер и отверстие на предмет заедания. Тщательно удалите неровности и отложения, при необходимости установите новый поршень.
  2. Осмотрите пружину. Он не должен деформироваться или повреждаться истиранием или коррозией.
  3. Осторожно: Еще раз, если оба клапана сняты, будьте осторожны, чтобы не перепутать пружины.Пружины клапана сброса давления (задняя часть двигателя) и клапана регулирования давления (передняя часть двигателя) не являются взаимозаменяемыми.

  4. Соберите клапан, вставив сначала плунжер, затем пружину и, наконец, прокладку и заглушку.
  5. Осторожно: Не перетягивайте вилку. Вы можете сорвать резьбу в отливке картера. Также не наносите герметик на заглушку или прокладку. Это может сделать дальнейшее удаление трудным или невозможным.

* * * * *

cellSpacing = 0 cellPadding = 2 width = 749 align = "center">

Дизайн Эрин

.
