2Окт

Кислотный грунт реофлекс инструкция по применению – REOFLEX Грунт фосфатирующий, жёлтый + отвердитель, комплект 0,8+0,8л.

Содержание

REOFLEX Грунт фосфатирующий, жёлтый + отвердитель, комплект 0,8+0,8л.

REOFLEX. Грунт фосфатирующий, жёлтый, антикоррозионный грунт с кислотным отвердителем на основе поливиниловых смол. Отличная адгезия и высокая антикоррозионная устойчивость позволяет применять фосфатирующий грунт REOFLEX на чёрных и цветных металлах, протравливать ржавчину и не давать ей дальше распространяться. Так как кислотный грунт  наносится тонким слоем (до 10 микрон), то оптимальная защита металла обеспечивается при применении его  вместе с акриловым грунтом. Современные акриловые грунты, при правильном выборе, прекрасно ложатся на голый металл не создавая под собой источник коррозии. Однако на больших участках открытого металла, на сварочных швах и местах с коррозией необходимо применять первичные грунты (кислотные либо эпоксидные). Фосфатирующий грунт наносится краскопультом или аэрозольным баллончиком в 1 тонкий слой (до 10 микрон), шпаклевать кислотный грунт  нельзя. Фосфатирующий грунт может наноситься на старое лакокрасочное покрытие, шпаклёвку, поверхность из чёрного и цветного металла (включая цинк и нержавейку). Перед нанесением фосфатирующего (он же кислотный) грунта, с поверхности необходимо убрать механическим способом рыхлую и слоевую коррозию (насколько это возможно) и  снять глянец красным скотчбрайтом или абразивным кругом  Р-240 (абразив применять естественно без воды). После снятия глянца поверхность обезжирить антисиликоном. Жизнеспособность фосфатирующего грунта соединённого с кислотным отвердителем не более 6 часов при 20 градусах тепла. Разбавления разбавителем полученная смесь не требует. Заливать грунт в краскопульт только через фильтр-воронку. Но по опыту, рекомендуем применить грунт сразу, после его соединения с отвердителем.  После высыхания  реактивного(кислотного) грунта (около 20 мин) наносим акриловый грунт. В отличии от первичных эпоксидных грунтов, реактивный грунт быстро сохнет и не требует обработки. Однако, если после нанесения кислотного грунта прошло больше 60 минут, грунт необходимо обработать серым скотчбрайтом (без воды) для улучшения адгезии.  Рекомендуем фосфатирующий грунт REOFLEX для профессионального применения.

www.magazin-krasok.com

Тесты грунтов Reoflex, JetaPro и некоторых других. Март- апрель 2016г. — DRIVE2

Полный размер

Участники теста


Материалы (слева на право):
1. ГРУНТ ЭПОКСИДНЫЙ 2КJETA 4:1, техническая документация — _www.jetapro.com/images/cm…atalog/grunt-epoxydny.pdf
2. ГРУНТ АНТИКОРРОЗИОННЫЙ ИЗОЛИРУЮЩИЙ 2К JETA 3:1, техническая документация — _www.jetapro.com/templates…rilovyj_Izolyacionnyj.pdf
3. HS Primer Filler 4:1 RX F-06 (акриловый грунт Reoflex), техническая документация -_www.reoflex.ru/data/objec…s/Akrilovyy_grunt_411.pdf
4. Вне конкурса, премиальный грунт, один из www.drive2.ru/b/1794149/
5. Вне конкурса, данное применение грунта не предусмотрено технической документацией на данный продукт.
6. EP Primer RX P-03 (эпоксидный грунт Reoflex)
Основание для проведения испытаний : личная инициатива
Цель испытаний: облегчить принятие решения при выборе ЛКМ потребителями ЛКМ.

Условия испытаний.
Материалы наносятся в версии М+М (мокрым по мокрому) на стальную панель ВАЗ и образцы-свидетели (тес-панели для колористов). Шлифовка панели абразивами Р80, 120, 240,280, имеющие свои участки. Приготовление материалов согласно технической документации (за исключением материала по п.5). Нанесение материалов как на сталь, так и на 1К аэрозольный грунт (ширина полосы примерно 2 см) методом мокрый по мокрому (согласно рекомендаций производителя)

Результаты испытаний.
1. Адгезия материалов к 1К аэрозольному грунту
Практически нет адгезии у всех грунтов после их полного высыхания к 1К грунту. Методика теста основана на методе решетчатых надрезов с некоторыми моими изменениями.


В левой части наблюдаем характерную хорошую адгезию всех тестируемых грунтов к металлу, а в правой части адгезию по 1К аэрозольному грунту.
2.Стойкость грунтов к агрессивному воздействию химических реагентов и оценка физико-механических свойств. Методика моя. Суть заключается в том, что на панель наносятся капли агрессивной жидкости (между которыми замеряется толщина сухой плёнки покрытия). После высыхания жидкости грунт подвергается шлифовке до устранения видимых следов с замером толщины оставшегося покрытия. Величина съёма материала определяет стойкость его к воздействию, а время съёма определяет его механические характеристики.

Полный размер


Однако, не учёл малой толщины покрытий и переборщил с агрессивностью жидкости. В течении 30 мин все грунты были "пробиты" до металла (на некоторых даже начался процесс коррозии

Полный размер


Поэтому результат на хим. воздействие на данном этапе не уитывается.
Результат по шлифуемости следующий (шлифовка ручная, полоса 3М, Р120)
1. Джета ЭП — 1,2 ход/мкм
2. Джета 3:1 — 1,4 ход/мкм
3. Реофлекс 4:1 — 1,0 ход/мкм
4. Грунт А — 1,6 ход/мкм
5. Грунт Б — 1,1 ход/мкм
6. РеофлексЭП — 0,6 ход/мкм
Таким образом, наиболее трудно шлифуемый — грунт А, а нииболее легко шлифуемый-Реофлекс ЭП.
3. Оценка твёрдости грунтов. Методика основана на вдавливании индентора прибора Костанта и измерении отпечатка индентора на покрытии. Наименьший отпечаток определяет наибольшую твёрдость.

Полный размер


Результат следующий
1. Грунт А — самый твёрдый (диаметр отпечатка — "0")
2. Грунт Б — менее твёрдый в сравнении с грунтом А (диаметр отпечатка 0,1 мм)
3.Остальные грунты примерно одинаковой твёрдости (диаметр отпечатка 0,2-0,25), но визуально Реофлекс ЭП-самый мягкий, Джета 3:1 твёрже Джеты ЭП и Реофлекса 4:1.
4. Способность к окрашиванию. Методика моя. Основана на измерении величины поверхностной энергии покрытия. Методика аналогична методу определения величины поверхностной энергии при помощи тестовых жидкостей, имеющих различную величину энергии поверхностного натяжения.
Суть методики сводится к тому, что на поверхность материала наносятся капли жидкости (разной величины) и оценивается диаметр высохших капель. К

www.drive2.ru

Кислотный грунт для авто, когда применять, как наносить

Когда речь идёт о кис­лот­ном грун­те, зву­чат такие назва­ния, как фос­фа­ти­ру­ю­щий, тра­вя­щий, реак­тив­ный грунт. В этой ста­тье рас­смот­рим, есть ли какое-либо отли­чие этих про­дук­тов или это раз­ные назва­ния одно­го и того же вида грун­та.  Раз­бе­рём­ся, когда при­ме­ня­ет­ся и как «рабо­та­ет» кис­лот­ный грунт и в чём отли­чие одно­ком­по­нент­ных и двух­ком­по­нент­ных кис­лот­ных соста­вов.

Кис­лот­ный грунт явля­ет­ся пер­вич­ным грун­том, как и эпок­сид­ный и нано­сит­ся на чистый металл (см. ста­тью “кис­ло­и­ный или эпок­сид­ный грунт, какой выбрать”). Кис­лот­ный грунт, про­трав­ли­вая металл, очи­ща­ет его и немно­го изме­ня­ет поверх­ность для улуч­ше­ния даль­ней­шей адге­зии напол­ня­ю­ще­го грун­та, а так­же обес­пе­чи­ва­ет пре­об­ра­зо­ва­ние мел­кой ржав­чи­ны. Тра­вя­щий грунт не уби­ра­ет, но оста­нав­ли­ва­ет кор­ро­зию от рас­про­стра­не­ния. Важ­но мак­си­маль­но тща­тель­но уда­лить всю ржав­чи­ну. На остат­ки, кото­рые невоз­мож­но убрать, и воз­дей­ству­ет кис­лот­ный грунт.

Содер­жа­ние:

Кислотный, фосфатирующий, травящий или реактивный грунт?

Все эти назва­ния, так или ина­че, обо­зна­ча­ют грунт, в соста­ве кото­ро­го есть кис­ло­та. На англий­ском язы­ке суще­ству­ет три раз­ных назва­ния кис­лот­ных грун­тов, кото­рые ука­зы­ва­ют­ся так­же и на упа­ков­ках, про­да­ю­щих­ся в Рос­сии. Etch или etching primer – тра­вя­щий грунт, self etch/etching primer – тра­вя­щий грунт, име­ю­щий ингре­ди­ен­ты, кото­рые сра­зу после дей­ствия кис­ло­ты въеда­ют­ся в металл, созда­вая анти­кор­ро­зи­он­ную защи­ту, wash primer – реак­тив­ный грунт, кото­рый так­же содер­жит кис­ло­ту и, по тео­рии, пред­на­зна­чен для нане­се­ния на новый металл, не содер­жа­щий ста­рой шпа­клёв­ки и крас­ки, для повы­ше­ния адге­зии (в осо­бен­но­сти цвет­ных метал­лов, к при­ме­ру аллю­ми­ния).

Неко­то­рые кис­лот­ные грун­ты недо­ста­точ­но «силь­ные», что­бы дей­ство­вать на сталь. Нуж­но смот­реть тех­ни­че­ские харак­те­ри­сти­ки про­дук­та.

У раз­ных про­из­во­ди­те­лей раз­ные фор­му­лы грун­тов и инструк­ции по при­ме­не­нию. Пер­во­на­чаль­но, тра­вя­щие грун­ты не содер­жа­ли ком­по­нен­тов, повы­ша­ю­щих коро­зи­он­ную защи­ту и, тем более, напол­ни­те­лей, запол­ня­ю­щих мел­кие неров­но­сти. Сей­час мож­но встре­тить кис­лот­ные грун­ты раз­ных про­из­во­ди­те­лей, кото­рые содер­жат и анти­кор­ро­зи­он­ные добав­ки и могут быть одно­вре­мен­но напол­ня­ю­щи­ми. Чаще все­го, всё же, хоро­ший кис­лот­ный грунт спо­со­бен хими­че­ски дей­ство­вать на любой металл, под­го­тав­ли­вая его для сле­ду­ю­ще­го слоя напол­ня­ю­ще­го грун­та, а так­же пре­об­ра­зу­ет неболь­шое коли­че­ство труд­но счи­ща­е­мой ржав­чи­ны и пас­си­ви­ру­ет поверх­ность метал­ла, делая его не актив­ным к окис­ле­нию, а сле­до­ва­тель­но к кор­ро­зии.

Реактивный грунт (Wash primer)

Реак­тив­ный грунт (Wash primer) и кис­лот­ные грун­ты похо­жи по сво­е­му дей­ствию. Wash primer нано­сит­ся толь­ко на чистый металл. Он не запол­ня­ет рис­ки и мел­кие неров­но­сти и тре­бу­ет обя­за­тель­но­го нане­се­ния поверх него акри­ло­во­го грун­та. Wash primer – это орто­фос­фор­ная кис­ло­ты в рас­тво­ре поли­ви­нил­бу­ти­раль­но­го поли­ме­ра, изо­про­пи­ло­во­го спир­та и дру­гих ингре­ди­ен­тов. Такой грунт нано­сит­ся тон­ким сло­ем, созда­вая сухую плён­ку, тол­щи­ной 8–13 мик­рон. Этот грунт дела­ет про­цесс покрас­ки более эффек­тив­ным и добав­ля­ет метал­лу анти­кор­ро­зи­он­ные свой­ства. В даль­ней­шем, при экс­плу­а­та­ции, даже при незна­чи­тель­ном повре­жде­нии лако­кра­соч­но­го слоя, металл, обра­бо­тан­ный реак­тив­ным грун­том не будет ржа­веть.

Этот грунт пас­си­ви­ру­ет металл перед нане­се­ни­ем напол­ня­ю­ще­го грун­та. Поверх­ность метал­ла ста­но­вит­ся неак­тив­ной к кис­ло­ро­ду, содер­жа­ще­му­ся в воз­ду­хе и воде. Созда­ёт­ся очень тон­кая плён­ка, он пере­хо­дит в пас­сив­ное состо­я­ние, и тор­мо­зят­ся про­цес­сы кор­ро­зии. Так­же, созда­ёт­ся хоро­шее осно­ва­ние для нане­се­ния сле­ду­ю­ще­го слоя напол­ня­ю­ще­го грун­та.

Wash primer обыч­но реко­мен­ду­ют нано­сить на алю­ми­ний и дру­гие метал­лы для улуч­ше­ния адге­зии с после­ду­ю­щим покры­ти­ем. На алю­ми­нии и оцин­ко­ван­ном метал­ле, без под­го­тов­ки этим прай­ме­ром, покры­тие пло­хо дер­жит­ся.

Однокомпонентный кислотный грунт

Одно­ком­по­нент­ный кис­лот­ный грунт не тре­бу­ет добав­ле­ния акти­ва­то­ра.  Такой грунт про­да­ёт­ся как для нане­се­ния крас­ко­пуль­том, так и в бал­лон­чи­ках.

Кис­лот­ный грунт не содер­жит напол­ни­те­лей и при высы­ха­нии даёт очень тон­кий слой.

Доста­точ­но одно­го тон­ко­го слоя. Нане­се­ние тол­сто­го слоя или несколь­ких тон­ких сло­ёв одно­ком­по­нент­но­го кис­лот­но­го грун­та не сде­ла­ет его более эффек­тив­ным.

Нуж­но пом­нить, что любой одно­ком­по­нент­ный про­дукт нахо­дит­ся в не ста­биль­ном (не затвер­дев­шем) состо­я­нии и может ока­зы­вать дей­ствие на сле­ду­ю­щий слой покры­тия. Сра­зу после высы­ха­ния кис­лот­ный грунт дол­жен быть покрыт двух­ком­по­нент­ным (с отвер­ди­те­лем) акри­ло­вым напол­ня­ю­щим грун­том.

Двухкомпонентный кислотный грунт

Двух­ком­по­нент­ный кис­лот­ный грунт необ­хо­ди­мо сме­шать с акти­ва­то­ром, что­бы исполь­зо­вать.

Кис­лот­ный грунт с акти­ва­то­ром нано­сит­ся 1 сло­ем. Он не явля­ет­ся само­сто­я­тель­ным пол­но­цен­ным грун­том. Вто­рич­ный (акри­ло­вый) грунт нано­сит­ся сле­ду­ю­щим сло­ем, через 15–20 минут.

Из опы­та мож­но ска­зать, что двух­ком­по­нент­ные кис­лот­ные грун­ты луч­ше пре­об­ра­зо­вы­ва­ют остат­ки ржав­чи­ны, остав­шей­ся после чист­ки и дают луч­шую защи­ту от кор­ро­зии.

Из чего состоит кислотный грунт?

Кис­лот­ный грунт – это про­зрач­ный состав, с оттен­ком серо­го или свет­ло зелё­но­го цве­тов.

Как было уже ска­за­но, состав кис­лот­ных грун­тов может отли­чать­ся друг от дру­га, в зави­си­мо­сти от про­из­во­ди­те­ля и иметь раз­ные про­пор­ции.

Базо­вым поли­ме­ром обыч­но слу­жит поли­ви­нил­бу­ти­раль, так­же в соста­ве при­сут­ству­ет фос­фор­ная (орто­фос­фор­ная) кис­ло­та (неболь­шое коли­че­ство), изо­про­пи­ло­вый спирт, хро­мат цин­ка (или фос­фат цин­ка), тальк (око­ло 2%) и дру­гие добав­ки.

Хро­мат цин­ка – это ком­по­нент, повы­ша­ю­щий кор­ро­зи­он­ную защи­ту метал­ла. В тра­вя­щем грун­те орто­фос­фор­ная кис­ло­та всту­па­ет в реак­цию с метал­лом, тогда как хро­мат цин­ка хими­че­ски не вза­и­мо­дей­ству­ет с метал­лом. По сути, хро­мат цин­ка может добав­лять­ся в грун­ты с раз­лич­ны­ми поли­ме­ра­ми, такие как эпок­сид­ный, поли­уре­та­но­вый. Он добав­ля­ет анти­кор­ро­зи­он­ные свой­ства про­дук­ту, в кото­рый добав­лен.

В неко­то­рых стра­нах хими­че­ский реак­тив хро­мат цин­ка запре­щён из-за высо­кой ток­сич­но­сти, поэто­му в грун­те содер­жат­ся дру­гие ком­по­нен­ты подоб­но­го дей­ствия.

Кислотный грунт, применение

  • Ори­ги­наль­ные пане­ли на заво­де оцин­ко­вы­ва­ют­ся и нано­сят покры­тие элек­тро­оса­жде­ни­ем, что­бы обес­пе­чить защи­ту от кор­ро­зии. При ремон­те поверх­но­сти, про­шли­фо­ван­ные до метал­ла теря­ют защит­ные свой­ства. Таким обра­зом, что­бы гаран­ти­ро­вать отлич­ные анти­кор­ро­зи­он­ные свой­ства, необ­хо­ди­мо нано­сить тра­вя­щий грунт.
  • При нали­чии неболь­шо­го коли­че­ства не счи­ща­е­мой ржав­чи­ны так­же мож­но при­ме­нять кис­лот­ный грунт.
  • При нали­чии кон­струк­ции или дета­ли с чистым метал­лом и труд­но­до­ступ­ны­ми для абра­зив­ной обра­бот­ки места­ми мож­но, для под­го­тов­ки к нане­се­нию после­ду­ю­ще­го слоя акри­ло­во­го грун­та при­ме­нить кис­лот­ный грунт.
  • Перед грун­то­ва­ни­ем вто­рич­ным грун­том и покрас­кой цвет­ных метал­лов реко­мен­ду­ет­ся повы­шать адге­зию реак­тив­ным грун­том (wash primer).

“Кон­ку­рен­том” кис­лот­но­го грун­та явля­ет­ся эпок­сид­ный грунт. О раз­ли­чи­ях этих грун­тов и тон­ко­стях при­ме­не­ния може­те про­чи­тать ста­тью.

Нанесение кислотного грунта

  • Важ­но тща­тель­но взбол­тать и пере­ме­шать грунт перед при­ме­не­ни­ем.
  • Рас­пы­лять грунт нуж­но при тем­пе­ра­ту­ре от +10 до +32 гра­ду­сов по Цель­сию.

  • Перед нане­се­ни­ем фос­фа­ти­ру­ю­ще­го грун­та нуж­но осо­бен­но тща­тель­но обез­жи­рить поверх­ность. Луч­ше это делать в рези­но­вых пер­чат­ках, что­бы слу­чай­но не оста­вить отпе­чат­ков.
  • Для созда­ния хоро­шей адге­зии с метал­лом нуж­но нано­сить мок­рый слой кис­лот­но­го грун­та.
  • Луч­ше, что­бы тол­щи­на плён­ки не пре­вы­ша­ла 8 мик­рон, ина­че адге­зия ухуд­ша­ет­ся. Обыч­но доста­точ­но одно­го мок­ро­го слоя.
  • По тех­но­ло­гии, кис­лот­ный грунт эффек­ти­вен на «голом» метал­ле. Попа­да­ние неболь­шо­го коли­че­ства это­го грун­та на ста­рую крас­ку или шпа­клёв­ку не создаст про­бле­мы.
  • После нане­се­ния кис­лот­но­го грун­та нуж­но подо­ждать при­мер­но 10–20 минут пока грунт высох­нет, и нано­сить вто­рич­ный грунт.
  • Перед нане­се­ни­ем акри­ло­во­го напол­ня­ю­ще­го грун­та не тре­бу­ет­ся шли­фо­ва­ния.

Можно ли наносить краску на кислотный грунт?

Основ­ным пра­ви­лом явля­ет­ся то, что кис­лот­ный грунт нуж­но покры­вать свер­ху вто­рич­ным акри­ло­вым грун­том, кото­рый после высы­ха­ния нуж­но под­го­то­вить к покрас­ке шли­фо­ва­ни­ем.

Если на одно­ком­по­нент­ный кис­лот­ный грунт нано­сить слой крас­ки, то одной из про­блем может стать дей­ствие жёл­то­го пиг­мен­та грун­та на крас­ку. Он может повли­ять на цвет крас­ки.

Ограничения

На кис­лот­ный грунт нель­зя нано­сить шпа­клёв­ку и эпок­сид­ный грунт (см. ста­тью “мож­но ли нано­сить эпок­сид­ный грунт на кис­лот­ный”).

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

REOFLEX Грунтовка эпоксидная, серая + отвердитель, комплект 0,8+0,2л.

REOFLEX  грунтовка эпоксидная содержит смолы и добавки  недопускающие образование  ржавчины, обеспечивает хорошую адгезию лакокрасочных материалов с открытым металлом и его защиту от влаги. Эпоксидная грунтовка REOFLEX предназначена как для ремонта как легковых,  так и  грузовых автомобилей и прицепов. Также эпоксидная грунтовка необходима при восстановлении лакокрасочного покрытия плавсредств и  изделий из металлов подверженных непосредственному контакту с водной средой.  Эпоксидная грунтовка REOFLEX имеет хорошую адгезию к различным поверхностям ( металлы, дерево, пластик, стекло, бетон и т.д.) а также обладает  отличными изоляционными свойствами. Эпоксидная грунтовка также способна быть  изолирующим слоем для несовместимых лакокрасочных материалов, исключая растворение одних материалов другими. Эпоксидная грунтовка REOFLEX соединяется  в пропорции 4:1 с отвердителем. Растворитель Р650 можно добавлять в полученную смесь до 25%. В разных документах обозначают разное время жизни грунта после соединения с отвердителем. Мы рекомендуем применять смесь сразу, после её приготовления. Заливать грунт в краскопульт только через фильтр-воронку. Рекомендуем простой, недорогой и надёжный краскопульт для нанесения первичных грунтов.
Применение эпоксидной грунтовки простое...  Поверхность обезжирить очистителем силикона, с поверхности удалить глянец красным скотчбрайтом  вручную или кругами  Р240 шлифмашинкой.  Поверхность после обработки должна быть чистая от масел,  грязи, шелушащегося  старого лакокрасочного слоя, коррозии. Обезжирить ещё раз. Наносить эпоксидную грунтовку  краскопультом в 2 средних по толщине слоя. Межслоевая выдержка 10 - 15 минут  при температуре 20 градусов тепла. Время сушки эпоксидной грунтовки 12 часов при 20 градусах тепла, и 45 минут при 60 градусах  тепла. Грунтовку REOFLEX рекомендуем использовать при температуре воздуха не ниже 10 градусов тепла. Шпаклёвки и лакокрасочные материалы на эпоксидную грунтовку можно наносить только после его полного высыхания. Перед нанесением лакокрасочных материалов и шпаклёвок  с высохшего эпоксидного грунта обязательно нужно снять глянец:  серым скотчбрайтом или суперфайном вручную на сухую, либо круг Р400 с помощью шлифмашинки. Также можно снять глянец на мокрую наждачной бумагой Р800. Рекомендуем   грунт эпоксидный REOFLEX для профессионального применения.


www.magazin-krasok.com

Грунт акриловый автомобильный : технология применения

Грунтование автомобиля один из немаловажных процессов кузовного ремонта. Если при шпатлевании мы добиваемся непосредственно определённой формы детали, то грунтование служит для антикоррозийной обработки и как связующие звено между шпатлёвкой и краской. Так как ни в коем случае нельзя производить окраску детали непосредственно на шпатлёвку или металл. Необходимо нанести на неё грунтовку, которая заполнит мелкие царапины от шлифовки зашпатлёванных участков.


Грунтование это обязательный пункт, в процессе кузовного ремонта и в данной статье рассмотрим существующие автомобильные грунты и их применение в кузовном ремонте.

И так, нанесение грунтовки является обязательной операцией, предшествующей окраске. Грунт так же, как и жидкая шпатлёвка, лак или краска, наноситься краскопультом.

Давайте для начала разделим автомобильные грунты на две основные группы и поговорим о каждой по порядку в отдельности.

Первая группа, первичные грунты (антикоррозийные), вторая группа, вторичные (порозаполняющие). Также существуют однокомпонентные 1К и двухкомпонентные 2К.

Кислотный грунт

Реактивные грунты они все 2K, то есть двухкомпонентные: Основа и активатор. Разводятся практически все 1:1 Но всё ровно перед использованием ознакомьтесь с инструкцией применения.


Кислотный грунт наноситься на все участки, отшлифованные до голого металла, одним тонким слоем. Может перекрыть уже зашпатлёванные участки и частично участки со старым отшлифованным покрытием.

Фосфатирующие грунты обязательны в кузовных работах высшего качества, так как это даёт уверенность, что металл надёжно защищён от коррозии и ржавчины, под всеми последующими покрытиями.


Рассмотрим применение кислотного грунта на примере новой автомобильной детали. Все новые кузовные запчасти покрыты транспортировочным грунтом. Он также бывает разного качества и рекомендовано обязательно его удалять, для идеально качественной работы.

И так, перед нанесением реактивного грунта на новую деталь, она должна быть ошкурена до металла абразивом P120-P180. Там, где это сделать невозможно, необходимо заматовать красным скотч-брайтом. Если идеального качества вам не требуется, то можно не полностью удалять транспортировочный грунт. Достаточно его зашлифовать. Последующее нанесение вторичного грунта возможно спустя 10-15 минут.

Существует кислотный грунт в баллончике (спрей) 1К, для каких-то точечных работ, так и в банках 2К.


На кислотные грунтовки нельзя наносить шпатлёвку, а нанесение кислотника на шпатлёвку возможно без проблем!

Наиболее распространённые из бюджетных производителей: Novol, Body, Reoflex, Vika. Далее несколько примеров ниже.

Кислотный грунт (реактивный) Protect 340 Novol. Реактивный антикоррозионный грунт на основе поливиниловых смол. Отличная адгезия и высокая антикоррозионная устойчивость позволяет применять грунт на разных видах поверхностях, а также при повреждeнии покрытия (царапины, отколы лака).Так как наносится очень тонкими слоями, оптимальная защита обеспечивается при применении вместе с любым акриловым грунтом.

Кислотный антикоррозийный грунт BODY 960 1:1, смешивается с оксидным отвердителем BODY 960. Высыхает через 10 минут, не требует шлифовки и подлежит окраске любыми двухкомпонентными материалами. Превосходно защищает от влаги и соли, а также обладает стойкостью к механическим, химическим и атмосферным воздействиям. Обладает великолепной адгезией к различным видам металла, рекомендован для нанесения на сталь, алюминий, оцинкованную, нержавеющую и хромированную сталь.


Эпоксидный грунт

Автомобильный антикоррозийный эпоксидный грунт скорей всего можно отнести и к первичным и к вторичны. Так как может использоваться как наполнитель с антикоррозийными свойствами, так и самостоятельный первичный на голый металл.

Выпускают эпоксидный грунт двухкомпонентный 2К в банках, так и в баллончиках (аэрозоль) 1К. Они обладают прекрасными антикоррозийными свойствами и имеют более расширенную сферу применения, чем травящие грунты. Их преимущество в том, что они могут использоваться в качестве шлифуемого грунта и методом «мокрый по мокрому» То есть без промежуточной шлифовки, достаточно ему заматоветь 15-30минут и можно наносить последующие слои.


Допустим новая деталь, зачищенная до металла. На неё наноситься эпоксидная грунтовка методом «мокрый по мокрому» межслойная сушка и можно наносить краску и лак. Здесь отпадает потребность в шлифовке грунта, что увеличивает скорость работы. Но такой процесс желательно выполнять в покрасочной камере, чтобы не было мусора.

Эпоксидный грунт Spectral Under 395 в баллончике. Продукт в аэрозоле, идеален для мелкого ремонта. Удобно применять на прошкуренных до металла участках, перед покраской. Может применяться мокрый по мокрому. Время высыхания 10-15 минут при температуре 20°C. Spectral under 395 предназначен прежде всего для так называемых протиров, возникающих при шлифовании грунта, перед нанесением эмали.

Эпоксидный грунт новол 360 обеспечивает отличную защиту стальных поверхностей, благодаря высококачественным смолам и активным добавкам, предотвращающим коррозию. Novol 360 имеет хорошую адгезию к разным типам оснований и прекрасные изоляционные свойства. Можно работать в системе мокрым по мокрому.


Акриловый грунт (наполнитель)

Автомобильный двухкомпонентный акриловый грунт 2К, самый распространённый и в основном используемый в работе. Это не антикоррозийная грунтовка. Главное предназначение акриловой грунтовки это заполнить поры, мелкие риски, на кузовной панели после шлифования. Поэтому их называют «Филлеры» или наполнители и универсальные. Также его задача создать подложку для нанесения лакокрасочного покрытия, так как краска должна наноситься на загрунтованную поверхность или на старый лакокрасочный слой.

При нанесении толщина слоя может достигать 50-100 микрон и более. Акриловый наполнитель может быть универсальным и использоваться и как адгезионный, и как наполняющий. Всё зависит от того, в какой пропорции он будет, разбавлен разбавителем и сколько слоёв вы нанесёте.

Акриловые грунты бывают различных цветов. В основном это серый, чёрный и белый. Их используют для уменьшения расхода краски и чтобы избежать различия оттенков покрытия.

Reoflex грунт акриловый это универсальный быстросохнущий выравниватель. Реофлекс используется в качестве грунта, толстослойного наполнителя и изолятора, от старого лакокрасочного покрытия и шпатлёвок. Reoflex применим в варианте "мокрый по мокрому". Бывает серый, белый, чёрный, красный. Реофлекс высыхает через 4 часа при 20 градусах. Нанесение мокрый по мокрому, возможно через 30 минут.
Разбавление, нанесение и обработка грунта

Чем разбавить грунт? Акриловый грунт разбавляется любым фирменным акриловым растворителем. Только не используйте 650, 646, 647 и т.д.

В основном наполнители разбавляются 4:1 и 10-20% разбавителя. Реже встречаются 3:1 и 5:1 в соотношении с отвердителем.

Жизнеспособность наполнителя на акриловой основе составляет от 30 до 60 минут. Вторичный грунт наноситься на первичный и на зашпатлёванные и отшлифованные участки в 2-3 слоя. Не следует наносить больше, чем это необходимо.

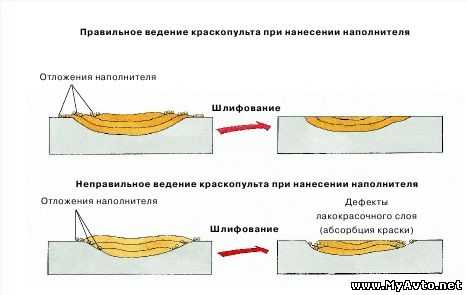

При большом ремонте поверхности, грунт наноситься на всю деталь. При небольших ремонтах наполнитель должен закрывать слой шпатлёвки. Наноситься краскопультом с размером дюзы 1.6-1.8мм.

При небольших точечных площадях подлежащих ремонту, на этих местах слой наполнителя должен быть толще, чем в приграничных зонах.
Тесть каждый последующий слой должен перекрывать предыдущий! Чтобы не было "Пирога".

После сушки, которое составляет 3-8 часов при 20 градусов, можно приступать к шлифованию. Обязательно смотрите инструкцию на банке с продуктом. Слой наполнителя необходимо хорошо ошкурить. При плохом шлифовании будут дефекты лакокрасочного покрытия. Начинайте работу при полном высыхании. Особенно обратите внимание на слои увеличенной толщины. Шлифование не высохшего грунта ведёт к образованию рисок и забиванию наждачной бумаги. Разделим работу с грунтом на два этапа:


  1. Грубое шлифование - выравнивает слой наполнителя. Используют шкурки большей зернистости. В основном используют ручную шлифовальную колодку с абразивом P320, с осторожностью Р240.
  2. Финишное шлифование – достижение необходимой поверхности для хорошей адгезии краски и перекрытие следов грубого шлифования. Используют абразив Р500-Р600 на эксцентриковой машинке по сухому или Р800-Р1000 на мокрую.

Правильная обработка это ступенчатое шлифование. Начинают с грубой заканчивают мелкой шкуркой. Избегайте использование крупного абразива, так как его труднее перебить на более мелкий.

Наполнитель в отличие от шпатлёвки может быть обработан как по сухому так и по мокрому. При сухом шлифовании качественная поверхность достигается быстрее, чем при мокром. При мокром шлифовании можно использовать более мелкий абразив, благородя присутствию воды.


Грунт для пластиков

Грунт для пластика – это адгезионные грунты, или «Праймер для пластика» которые применяют при покраске пластика. Их основная задача сцепиться с поверхностью пластика и стать адгезионной подложкой для последующих покрытий. Грунты по пластику это всегда 1К – однокомпонентные составы. Их часто называют «пластификатор». Они не требуют разбавления, находятся в готовом виде, в основном прозрачного чуть желтоватого оттенка. В основном грунт по пластику подходит ко всем видам пластика. Бывают конечно сложности с полипропиленом и полиэтиленом PP, PE. Так, что ознакомьтесь с инструкцией о совместимости на банке, перед покупкой .

Если новая пластиковая деталь не загрунтована, то по технологии перед нанесением на неё праймера, её необходимо прогреть при температуре 50гр. В течении 30-40мин. За это время силикон (его используют для смазки пресс форм во время штамповки бампера) поднимается на поверхность, где его убирают обезжиривателем и салфеткой. В гаражных условиях это можно проделать только в жаркую погоду, положить деталь под солнце. Альтернативный вариант – просто вымыть деталь в тёплой мыльно водой.

Грунт по пластмассе Reoflex аэрозоль это однокомпонентный праймер в баллончике, предназначен для улучшения адгезии лакокрасочного покрытия к пластику. Наноситься в один тонкий слой. Поверх могут наноситься акриловые материалы и базовые покрытия. Также распространены такие фирмы: Body, Kudo, Novol.


Проблемы при грунтовании авто
Основные дефекты возникающие при грунтовании это просадки и окотирование. После нанесения вторичного грунта зашпатлёванные участки часто оконтурятся.

Оконтуривание - это проявление границ зашпатлёванного участка под последующими покрытиями. Это очень неприятный и хорошо заметный дефект. Он может возникнуть не сразу а спустя несколько дней после покраски. Оно возникает в следствии того, что полиэфирные шпатлёки дают усадку уже под краской, в результате чего становиться видима граница зашпатлёванного места.


Просадка (усадка) - это постепенное уменьшение объёма шпатлёвки в процессе отверждения. Просадке подвержены абсолютно все шпатлёвки, независимо от их вида и производителя. Усадка у разных марок может быть меньше или больше, но она обязательно будет.

Причины окунтуривания:

  • Если под шпатлёвкой находился не чистый металл, а старое лакокрасочное покрытие.
  • Если было мало времени на, то чтобы произошла окончательная усадка.

Шпатлёвка высыхает через 20 минут, однако нигде не указанно о времени, необходимом для полной усадки. Практика показывает, что окончательно шлифование под вторичный грунт идеально проводить через сутки.


Толщина грунта должна быть такой, чтобы оставался запас на шлифовку оконтуренного участка. Иногда наполнитель наноситься гораздо более толстым слоем, это когда мастеру уже надоело шпатлевать и он хочет компенсировать дефекты большой толщиной грунта. В этом случае необходимо учитывать, что грунт тоже даёт усадку.

Средство борьбы с этим явлением только одно это время.

Выводы таковы:

  1. Вторичный грунт не должен наноситься слоем чрезмерной толщины. Для этого существуют жидкие шпатлёвки.
  2. Для окончательной усадки нанесённых материалов нужно время.
  3. Помните предыдущих и последующих покрытия.
Если у Вас остались вопросы, задавайте их в комментариях, буду рад помочь. Успехов в работе!

www.myavto.net

Тесты грунтов Reoflex, JetaPro на стойкость к … — DRIVE2

Всё больше и больше людей от любителей до профи обращают внимание на бюджетные\малобюджетные\дешёвые … (как их только не пытаются назвать) авторемонтные лакокрасочные материалы.
Недавно в магазине, приобретая грунты, мне продавец предложил материалы другого бренда … ещё по более низкой цене, поясняя, что мол работают материалы!
Вопрос в следующем как именно работают? То, что все они прекрасно наносятся, легко шлифуются, имеют отличный розлив, наполняющую способность … понятно все они это имеют (правда отличаются несколько друг от друга, но цена смешная и стоит ли вообще на это обращать внимание?).
Понимаю тех (особо которые своими руками), у кого действительно хватает (уже хорошо!) только на самый дешёвый материал дабы хоть как то "поухаживать" за своим автомобилем.
Для остальных (покупающих подержанное авто и работающих в сфере малярки) возможно будет полезно обозреть результаты атмосферных воздействий на стальные пластины, покрытых различными грунтами.
Условием испытания было наличие сопоставимых толщин (разница не более 2-3 мкм) на образцах, нахождение в равных условиях равное количество времени.
Смотрим

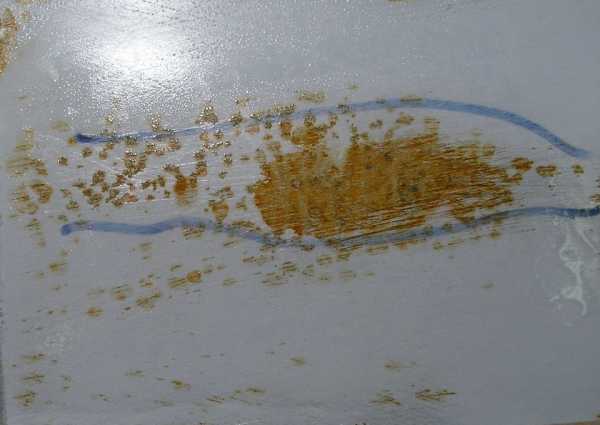

Внешний вид развития коррозионных процессов на грунте JetaPro ЭП

Zoom

Внешний вид развития коррозионных процессов на грунте JetaPro 3:1

Zoom

Внешний вид развития коррозионных процессов на грунте Reoflex 4:1

Zoom

Внешний вид развития коррозионных процессов на грунте Reoflex ЭП

Zoom

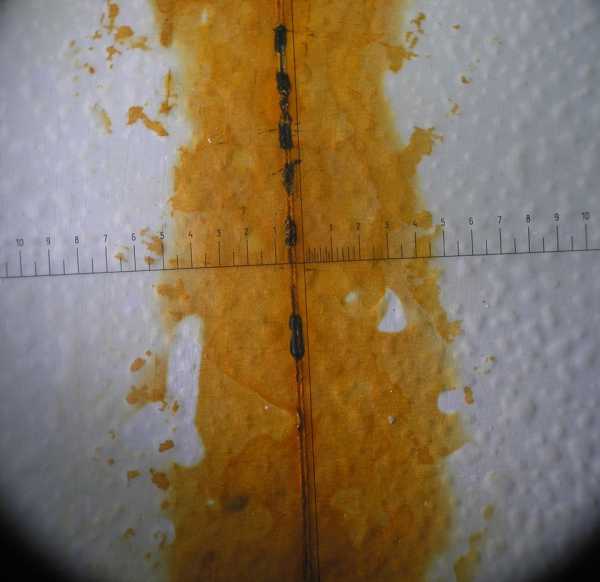

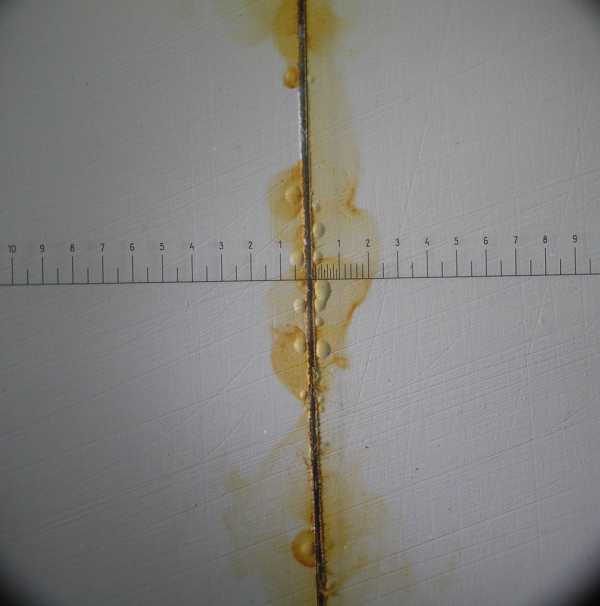

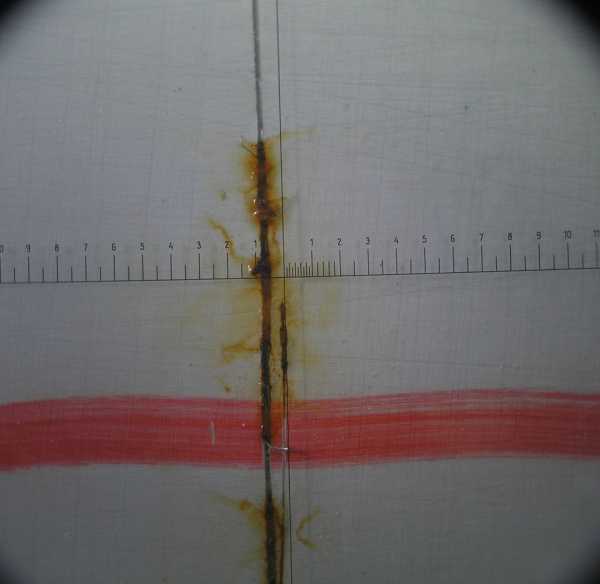

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте JetaPro ЭП

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте Reoflex ЭП

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте JetaPro ЭП с оценкой по методу решетчатых надрезов

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте Reoflex ЭП с оценкой по методу решетчатых надрезов

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте JetaPro 3:1

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте JetaPro 3:1 с оценкой по методу решетчатых надрезов

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте Reoflex 4:1

Zoom

Внешний вид развития коррозионных процессов при нарушении целостности покрытия на грунте Reoflex 4:1 с оценкой по методу решетчатых надрезов

Zoom

На мой взгляд всё предельно ясно и очевидно. Каждый может учитывать это или нет и решать стоит ли ему платить больше или меньше … поэтому без комментариев.

www.drive2.com

Продолжаем откровенные разговоры о Рапторе, или Reoflex CF1+1 против РАПТОРА! — DRIVE2

Полный размер

Нет времени писать о проделанных работах, статей о которых накопилось множество, это и повальное перекрашивание НИВ в Раптор, прицепов и автодомов, и большегрузной техники, а также отдельных элементов, обвесов и предметов туристического обихода. Но вот не поделиться небольшим сбоем в работе, я не могу. На этапе работы с отечественным автопромом, пришлось встретиться с нескольими экземплярами подверженным сильной коррозии. Так вот на этапе подготовки этих машин, после стандартного травления и пескоструйной обработки, очаги мест сильного ржавления были покрыты фосфатирующим грунтом для окончательной пасивации металла. Марка грунта Reoflex Washprimer СF 1+1 ! Покрытия грунтом, проходило согласно всем технологиям нанесения и межслойной сушки! Сначала на голый металл наносился кислотный фосфатирующий грунт выше указанной марки. После, на него в качестве дистанционного грунта, наносился 1К ACID#8, способом мокрый-по-мокрому, вроде все как и должно быть, хотелось как лучше, но получилось немного на оборот. Активные сольвенты (проще говоря растворители) содержащиеся в защитном покрытии РАПТОР, в резултате взаимодействия, разъели последние слои грунта, и это привело к высолам на внешний слой фосфатирующего кислотника. В следствии чего, на местах высолов, в процессе высыхания и натяжения финишного покрытия, произошло отслоение защитного покрытия РАПТОР ! Соответственно, две машины обратились к нам, и сейчас на основании гарантии будет произведен перекрас деталей с проблемными участками! Мы в свою очередь, приносим извинения, и до прояснения всей ситуации, условий взаимодействия и совместимости грунтов приостанавливаем работы с данным материалом! О чем спешим сообщить в своём блоге, тем самым предостеречь от ошибок тех, кто на основании наших стаей, занимается самостоятельным ремонтом и покраской своих автомобилей. Не повторяйте наших ошибок, мы обладая большим опытом и поточной покраской, имеем возможность, отследить реакцию и взаимодействие некоторых материалов друг с другом!

Всем удачных покрасок, и хорошего результата. В качестве примера приводим фотографии проблемных участков одной из машин, где хорошо видны желтые разводы проступившего кислотного грунта, и утоншение до практически прозрачного слоя ACID. Не стоит впадать в панику, выводы предварительные, сделанные на основании разовых наблюдений за поведением данного материала! Другие машины подготовленные и покрашенные по данной технологии успешно эксплуатируются и покрытие не вызывает нареканий!

На данный момент это пока вся информация, если будут ещё какие-нибудь наблюдения, или продолжения данной и прояснения сложившейся ситуации, мы обязательно сообщим нашим читателям.

Полный размер

www.drive2.ru
