Кардан в машине: ключевые функции, устройство и некоторые неисправности |

18 Сен 1994 alexxlab Комментировать

Содержание

Карданный вал автомобиля: что это такое, где находится для чего нужен кардан

Карданный вал — важная часть автомобиля, без которой невозможно движение. Но он используется далеко не во всех моделях. Рассказываем, что это такое, как он устроен и какие неисправности могут быть с ним связаны.

Теоретическая часть

Карданный вал назван в честь итальянского инженера Джироламо Кардано, изложившего принцип действия механизма ещё в 16 веке. Изначально он использовался в производственном, шахтном и сельскохозяйственном оборудовании. Но в конце 19 века такой узел появился в автомобилях Renault, после чего о нём заговорили водители и механики.

Карданный вал используется в заднеприводных и полноприводных автомобилях. Его единственное назначение — передавать крутящий момент от двигателя и коробки передач задним колёсам. Кардан используется в автомобиле по простой причине. Сложно сделать так, чтобы мотор и все элементы трансмиссии находились в одной плоскости — обычно их высота отличается. Более того, положение узлов меняется в процессе езды из-за работы подвески.

До карданного вала в машинах использовались цепные и ремённые передачи, которые были достаточно гибкими. Но они легко ломались, требовали частого обслуживания и давали сильные пробуксовки на неровных дорогах. Заменив их карданом, Луи Рено дал своим автомобилям серьёзные преимущества — надёжность и высокую проходимость. Будучи гибкой, такая передача выдерживала огромный пробег и требовала меньше внимания.

Чаще всего карданный вал можно увидеть в трансмиссии машины. Он соединяет коробку передач с задним редуктором, распределяющим крутящий момент между колёсами. Но карданы используются и в других узлах — они соединяют рулевую колонку с рейкой, отвечающей за поворот передних колёс. В спецтехнике такие передачи приводят навесное оборудование — насосы гидравлических контуров у грузовиков, механизм подъёма бороны у тракторов, подметальную щётку уборочной машины.

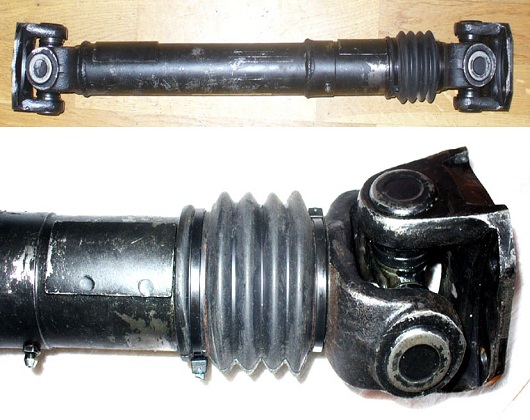

Устройство карданного вала

Главная задача кардана — передавать вращение. Поэтому его основная часть — длинная полая труба, которую называют центральным валом. Пустота в центре нужна для облегчения конструкции. Если передача достаточно длинная, слишком тяжёлая труба станет причиной биения и вибраций. В таких случаях её делят на несколько частей, добавляя промежуточные валы.

В схеме карданного вала обязательно есть эластичная муфта, которая компенсирует раскачку автомобиля во время езды. Она устанавливается в месте присоединения к коробке передач. Гибкость этой детали защищает трансмиссию от ударов тяжёлой трубой. Для сцепления кардана с главной передачей в заднем редукторе используется скользящая вилка, которая может смещаться вперёд-назад. Она позволяет менять длину механизма в небольшом диапазоне.

Для соединения валов между собой и с деталями трансмиссии используются жёстко зафиксированные вилки — ведущая с одной стороны и ведомая с другой. Между ними вставляются крестовины с игольчатыми подшипниками в каждом из четырёх наконечников. Для крепления всего механизма предусматриваются пазы и шлицы.

Под карданным валом в машине обычно располагается кронштейн безопасности. Он не даёт трубе упасть на дорогу в случае обрыва одной из деталей механизма. Если в трансмиссии предусмотрено несколько валов, каждый из них должен проходить через опорный подшипник, поддерживающий конструкцию и стабилизирующий её вращение.

Помимо основных элементов, у карданов есть и другие детали. Фланцы используются для прочного крепления к коробке передач и заднему редуктору. Сальники — для уплотнения соединений и подавления вибраций. Предохранительные муфты — для дополнительной защиты от растягивания и ударов. Кожухи предотвращают попадание пыли, грязи и камней внутрь.

Соединяя вилки крестовинами с игольчатыми подшипниками, можно наклонять шарниры на 20–30°, сохраняя равномерную передачу крутящего момента. Именно эта идея итальянского инженера используется в автомобилях и по сей день.

Какими бывают карданные валы?

Выше мы уже говорили о наличии промежуточных валов.  Одновальные карданы проще, дешевле и надёжнее. Но при большой длине, например, в легковых автомобилях бизнес-класса, внедорожниках и грузовиках, они становятся шумными и вызывают сильные вибрации. Поэтому в современных машинах намного чаще используются многовальные конструкции. Они дороже и требуют более сложного обслуживания, но работают намного тише и не допускают сильных биений.

Устройство карданного вала также различается по типу соединений. Описанную выше конструкцию с крестовинами называют шарниром неравных угловых скоростей. Она используется в карданах асинхронного типа. Скорость вращения их валов отличается от частоты вращения вилок на коробке передач и редукторе. Такие модели проще и дешевле, но шумные и создают больше вибраций. В синхронных карданных валах используются шарниры равных угловых скоростей — такие же, как в переднеприводных автомобилях. Они выравнивают частоту вращения — их вилка с несколькими лопастями сцепляется с шариками, перекатывающимися в специальных канавках. Такие трансмиссии дороги и сложны в обслуживании — обычно они используются во внедорожниках премиум-класса.

Наличие эластичной муфты позволяет назвать карданный вал автомобиля полужёстким. Такой механизм надёжнее. Кроме того, они снижает нагрузку на трансмиссию машины. Полностью жёсткий кардан используется только в спецтехнике. Он допускает минимальные отклонения — в пределах 2–3 см и 2–5°.

Открытые карданные валы используются в большинстве легковых автомобилей. Они пропущены прямо под днищем или в специальном тоннеле внутри кузова. Такая конструкция легче, но чувствительнее к воздействию внешней среды. В грузовиках чаще применяются закрытые карданы, располагающиеся внутри другой трубы. Они тяжелы, но повышают надёжность высоконагруженной трансмиссии.

Как проверить состояние карданного вала?

Диагностику лучше проводить в гараже с ямой или на эстакаде. Вам понадобятся фонарик и плотная тряпочка, чтобы вы могли внимательно рассмотреть все детали. Стоит также запастись прочной отвёрткой длиной 15–20 см. Обязательно поставьте автомобиль на нейтральную передачу и затяните ручной тормоз. Эксперты выделяют следующие внешние признаки неисправности карданного вала машины:

  • раскачивание шарниров. Вставьте между проушинами вилок отвёртку и попробуйте провернуть вал в обе стороны. Если вилки смещаются вправо–влево, их нужно заменить;
  • разорванная или потрескавшаяся эластичная муфта в месте соединения с коробкой передач;
  • люфт подшипника промежуточного крепления. Попробуйте взяться руками за два вала карданной передачи. Покачайте их в стороны. Если подшипник качается, он неисправен;
  • пятна масла. Проверьте сальники коробки передач и заднего редуктора. Причина также может крыться в изношенных шлицах вилок;
  • следы механических повреждений, например, ударов камнями и другими твёрдыми предметами, лежащими на дороге.

Неисправности карданного вала

1. Поломки вилок, крестовин, подшипников и эластичной муфты. Проявляются в резких ударах при нажатии педали газа. Проблема решается только заменой деталей.

2. Забитые грязью крестовины. На ходу слышится скрип из-под днища автомобиля, который пропадает на нейтральной передаче. Нужно почистить и смазать шарниры.

3. Смещение карданного механизма. Громкий скрежет при включённой передаче. Вал трётся о кузов или выхлопную трубу, нужно срочно вернуть его на прежнее место.

4. Неправильная сборка, естественный износ деталей. Проявляются в виде вибраций, которые усиливаются по мере набора оборотов. Нужно заменить вышедшие из строя узлы или весь кардан.

5. Обрыв защитного кожуха. Посторонние шумы в движении. Нужно надёжно закрепить грязевой экран.

6. Последствия неаккуратного ремонта. Громкий звон из трубы. Если кардан сваривался ранее, внутри могла остаться крупная окалина, которая шумит при вращении. Лучше заменить вал.

7. Деформация. Сильные вибрации во время движения автомобиля. Кардан можно заменить полностью или попытаться отбалансировать на специальном стенде.

10.08.2021

А Вы знали особенности работы карданного вала?

Да, знал(-а)

Нет, кое-что из статьи было новым для меня

Что такое кардан в автомобиле. Виды карданных передач

Карданная передача играет важную роль в работе всего автомобиля. С ее помощью передается вращательный момент между осями валов, которые располагаются друг к другу под прямым углом. Карданная передача передает вращательный момент при управлении рулем и в силовых передачах.

Данная передача способствует правильному соединению некоторых важных частей, как:

  • Двигатель машины с коробкой передач;
  • Соединяется раздаточная коробка с коробкой передач;
  • Главная передача с коробкой передач;
  • Агрегат распределяющий вращательный момент вместе с главной передачей;
  • Колесный движитель с механическим устройством, дифференциалом.

Деталь имеет сложное строение, но нужно знать, что главной ее частью считается карданный шарнир. Именно по конструкции этого шарнира и различаются типы карданных передач: шарниры угловых скоростей с равными и неравными углами, упругий и жесткий полукарданный.

Последний разновидность карданной передачи не устанавливается в транспортных средствах, так как он не соответствует всем требованиям и нормам по надежности и безопасности работы автомобиля.

Карданная передача в автомобиле с шарниром угловых неравных скоростей

Такой тип крестовины, в разговоре просто называют карданная передача или же кардан автомобиля. Такой тип кардана устанавливается только в заднепроходных автомобилях или же в полноприводных транспортных средствах. Состоит она еще из вала, на который устанавливается карданный вал. В некоторых случаях используют промежуточную опору. На двух концах вала находятся соединительные устройства.

Кардан некоторых автомобилей может состоять не только из одного вала, но также и из двух. Особую роль во вращательном моменте играет именно длина этого вала. Если в схеме находится два вала, то первый называется промежуточный, а другой определяют как задний кардан.

Два вала соединяются промежуточной опорой, которая находится между ними и фиксирует их. После же промежуточная опора прикрепляется к самому кузову или просто раме машины. В результате работы длина вала может изменяться. В таких случаях длину одного вала изменяют и выполняют на нем шлицевое соединение.

Карданная автомобильная передача с шарнирами из равных угловых скоростей

Кардан автомобиля такого типа часто используется в переднеприводных автомобилях. Его используют, чтобы соединить дифференциал вместе с колесным движителем. Он имеет два одинаковых шарнира, которые соединены с валом, который передает вращательный момент. Близлежащий шарнир около вала называют внутренним, ну а шарнир с противоположной стороны определяют как внешний.

Передний кардан должен обеспечивать низкий уровень шума при работе с любым видом шарниров. Такой тип шарнира можно использовать и для автомобилей с задним приводом. Шарнир равных угловых скоростей можно называть просто ШРУС выглядит как обойма, которая находится в корпусе. В середине обоймы при работе движутся постоянно шарики.

Нарушение балансировки карданной передачи автомобиля

Многим автомобилистам приходится познакомься со многими проблемами во время эксплуатации своего автомобиля. Часто они сталкиваются с нарушением работы карданного вала. Данная проблема встречается очень часто и это проблема считается очень опасной, так как из-за нее может произойти авария.

Разбалансировка карданной передачи в автомобиле может привести к быстрому изнашиванию некоторых деталей. Кардан автомобиля нарушает свою работу по многим причинам. Основной причиной считаются вибрации, которые могут проявляться в двигателе во время работы автомобиля. Нарушение равновесия часто кроется в обычном заводском дефекте самого карданного вала. Он может быть испорчен в результате внешнего воздействия.

Последствия неправильной работы кардана

Карданная передача в автомобиле должна работать правильно. В результате возникновение дисбаланса могут возникнуть серьезные последствия. При нарушении баланса карданного вала увеличиваются нагрузки на разные детали главного агрегата машины. Это приводит к быстрому износу и в дальнейшем проведению ремонта.

Определить уровень баланса и его нарушение можно только на специализированных станциях, где профессионалы с помощью специального оборудования смогут провести техническое обслуживание любого автомобиля. Именно наличие специального оборудование дает возможность для определения баланса вала. Вначале балансировка проводится с шарнирами, а потом измеряются зазоры в местах с крестовинами.

При правильной сборке зазоры должны соответствовать определенным нормам и при этом не должно быть никаких погрешностей. Производители часто не уделяют внимание зазорам и поэтому они не отвечают нормам, что потом приводит к серьезным последствиям.

Если Вы почувствовали вибрацию двигателя во время езды, то следует сразу же обратиться к специалистам за помощью.

Поделитесь информацией с друзьями:


Что такое кардан в автомобиле

Вопрос касательно устройства, назначения и ремонта карданного вала вряд ли заинтересует владельцев переднеприводных транспортных средств. Но если вы владеете машиной с полным или задним приводом, тогда про карданный вал (КВ) просто обязаны знать всё, и даже немного больше.

Ни один автомобиль с полным и задним приводом не обходится без этого элемента. Ключевой задачей КВ является передача энергии вращения от силового агрегата непосредственно на колёса. Это делает вал невероятно важной составляющей транспортного средства. От целостности и работоспособности кардана во многом зависит надёжность всего авто и его ходовых характеристик в частности.

Чтобы лучше разбираться в этом вопросе, нужно понять особенности карданного вала, разобраться с его разновидностями, устройством и принципом работы. Также не будет лишним узнать про характерные неисправности этого узла, что позволит по мере необходимости принять правильные меры по ремонту и восстановлению работоспособности КВ.

Что это такое

Начнём с основного назначения карданной передачи или вала. Это даст вам возможность окончательно понять, что же такое этот кардан и зачем он нужен в машине.

Это механизм, предназначенный для передачи вращения от коробки передач на редуктор. Вращение передаётся на редуктор передней или задней оси, что уже напрямую зависит от конкретного автомобиля и особенностей его устройства. Это промежуточный элемент, играющий при этом крайне важную и значимую роль в трансмиссии.

Карданные передачи могут применяться не только на заднеприводных и полноприводных автомобилях, но также присутствуют в мотоциклах. Если говорить простыми словами относительно того, что такое карданный вал, то его можно охарактеризовать как устройство для передачи вращения от КПП на ведущую ось. Этот механизм позволяет обеспечить независимое от кузова автотранспортного средства движение для колёс и подвески.

Не все до конца понимают, для чего нужен карданный вал в составе автомобильной конструкции. Такое приспособление становится практически незаменимым, когда машина выезжает на пересечённую местность. Когда автотранспорт движется по неровным поверхностям, возникают достаточно сильные колебания на ведущих мостах, раме и кузове.

А когда происходят даже незначительные смещения осей относительно друг друга, это существенно повышает износ элементов. Как результат, в машине нарушается плавность хода, которая самым непосредственным образом влияет на комфорт. За счёт наличия и работы карданной передачи все эти явления удаётся предотвращать.

Некоторые автотранспортные средства устроены таким образом, что коробка передач располагается выше, чем редуктор заднего моста. Из-за этого момент вращения приходится передавать под определённым углом. Реализовать такую передачу вращения становится возможным за счёт использования в конструкции карданной передачи или карданного вала.

Классификация

Всего существует несколько типов карданных передач. Применяется несколько принципов классификации для определения конкретного устройства.

Если рассматривать виды карданных валов по их назначению, тогда выделяют следующие:

  1. Основные. Они выступают в качестве опоры для привода ведущих автомобильных колёс. То есть отвечают непосредственно за раскрутку колёс в машине.
  2. Вспомогательные. Применяются как элемент подсобного механизма. Их можно встретить в паре с насосами и лебёдками, к примеру. Также могут выступать в роли промежуточной конструкции в различных устройствах.

Также можно разделить карданные передачи на:

  1. Универсальные. Они отличаются способность компенсировать достаточно внушительные осевые перемещения.
  2. Простые. Они лишены каких-либо ухищрений и особенностей. Зато чётко и качественно выполняют возложенные на них обязанности.

Но и это не всё. Есть и другой вариант классификации, который также делить карданные передачи на 2 типа.

  1. Открытый. Это самостоятельный и отдельный механизм в конструкции автотранспортного средства.
  2. Закрытый. Такой кардан спрятан от посторонних взоров, либо же является интегрированным в другой элемент автомобиля.

Отталкиваясь от конструктивных особенностей и назначения, карданные валы можно разделить на односекционные и многосекционные.

Многосекционные преимущественно применяются в обычных легковых и грузовых автотранспортных средствах. В случае с односекционными карданами речь идёт уже о ситуациях, где большую роль играет необходимость быстрого вращения на ведущей оси. Это относится к спортивным автомобилям, которые оснащаются задним или полным приводом.

Особенности устройства

Если не учитывать некоторые компоненты КВ в виде уплотнителей, креплений и эластичной муфты, то это устройство содержит в себе несколько ключевых составляющих. Хотя и та же муфта выполняет не менее важную роль, поскольку отвечает за поглощение вибраций и резких рывков.

Что же касается устройства карданной передачи, то тут следует выделить такие компоненты как:

  • центральный вал. Его выполняют из высокопрочной стали. Фактически имеет внешний вид полой трубки;
  • крестовины, имеющие шарнирные механизмы. Применяется пара таких крестовин. Они нужны для обеспечения вращения всех компонентов трансмиссии под определённым заданным углом. Во многом за счёт этого удаётся обеспечить плавную передачу крутящего момента;
  • шлицевые раздвижные соединения. Этот элемент нужен в связи с тем, что при проездах по кочкам или иным препятствиям расстояние между редуктором самого моста и коробки передач увеличивается. А потому необходимо несколько удлинить карданный вал. Именно тут на помощь приходят шлицевые элементы;
  • скользящая вилка. С её помощью удаётся сцепить или соединить между собой концы центрального и промежуточного вала;
  • подвесной подшипник. Необходим для создания опоры конструкции, что позволяет кардану свободно вращаться вдоль собственной оси. В зависимости от того, сколько секций кардана используется в конструкции, применяется различное количество подвесных подшипников. Их монтируют непосредственно на кузов автотранспортного средства.

Но мало просто узнать, из чего состоит автомобильный карданный вал. Также следует дополнительно разобрать особенности все работающих компонентов.

Чтобы понять, как работает в машине карданный вал, необходимо уточнить некоторые нюансы относительно составляющих узла. Так вы лучше поймёте, на чём основывается используемая в авто карданная передача.

Эти агрегаты бывают двухвальными или одновальными. В случае с двухвальным устройством в механизме дополнительно присутствует промежуточный кардан, к которому в заднем отделе приварен хвостовик, дополненный наружными шлицами. А к переднему отделу с помощью шарнира монтируется скользящая втулка. Если система одновальная, тогда промежуточный участок на ней отсутствует.

В передней части авто КВ крепится в КПП за счёт подвижного соединения шлицевого типа. Для реализации такой задумки на конце механизма предусмотрено наличие специального отверстия, имеющего внутренние шлицы. Устройство позволяет осуществлять продольные смещения этих шлицов, когда машина находится в движении.

Затем монтируется подвесной подшипник КВ, который при помощи специального кронштейна устанавливается и фиксируется на кузове. Это выступает как дополнительное крепление, которое не позволяет осуществлять излишние смещения во время поездок.

После идёт вилка, располагающаяся между передней и задней частью КВ. Тут находится крестовина с игольчатыми подшипниками. За счет этих вилок и крестовин в конструкции КВ удаётся передавать момент при различных углах возможного изгиба карданного вала.

КВ фиксируется в задней части к редуктору заднего моста с помощью фланца. Параллельно с этим хвостовик, имеющий внешние шлицы, входит уже непосредственно во фланец привода автомобильной главной передачи.

Работа карданной передачи основывается на том, что она может передавать крутящий момент при меняющемся положении карданного вала в пространстве. Для реализации такой функции ключевую роль играют два компонента. А именно вилка и шарнир крестообразного типа.

Скользящая вилка позволяет несколько увеличивать длину механизма, когда автотранспортное средство движется по неровному участку дороги. Длинное шлицевое соединение не позволяет прекращать передачу момента даже в ситуациях, когда подвеска вместе с задним автомобильным мостом начинает смещаться вверх или вниз.

Задача шарнира при этом заключается в обеспечении вращения колёс при изменениях угла изгиба карданного вала. Принято считать, что механизм продуктивно работает, когда угол не превышает 20 градусов. При превышении этого значения начинается процесс активного износа элемента.

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

  • надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
  • ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
  • лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
  • хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
  • контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
  • длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
  • возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют. И на них порой стоит обращать внимание.

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

  1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
  2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
  3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
  4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Характерные неисправности

Наиболее подверженными поломкам в конструкции карданного вала являются такие элементы как крестовины, шарниры и подшипники. В процессе эксплуатации на них воздействуют сильные нагрузку и компоненты постепенно изнашиваются. В зависимости от того, какой тип привода используется и какая конструкция у конкретного автомобиля, срок службы указанных элементов обычно не превышает 70 тысяч километров.

На скорость и интенсивность износа непосредственно влияют условия эксплуатации, манера вождения и ряд других провоцирующих факторов.

Признаками износа выступают характерные щелчки и стуки, которые возникают при старте автомобиля или при переключении передач. Если ломается крестовина переднего вала, в районе ног переднего пассажира возникает скрежет и стук металла, плюс на приборной панели включаются соответствующие лампы, сигнализирующие о неисправностях. Не решив проблему своевременно, можно спровоцировать поломку переднего редуктора и АКПП, что выльется в очень крупную сумму денег.

Важно понимать, что предотвратить износ и выход из строя крестовин или шарниров невозможно. Тут требуется своевременная диагностика и замена этих элементов при возникновении признаков неисправностей.

В конструкции кардана вал выступает как наиболее крепкий элемент всего узла. Для его производства применяют высокопрочную сталь, способную выдерживать около 500 тысяч километров эксплуатации. Повреждения возникают в основном при неаккуратной езде, когда машина наезжает на препятствия. Также поломка может возникнуть по причине обрыва карданных шарниров.

Симптомами неисправностей вала выступают вибрации из-под днища во время движения. Вероятнее всего кардан был погнут. Его лучше менять в условиях автосервиса. Если попытаться выровнять вал и сделать это неправильно, вы спровоцируете разрушение крестовин и остальных компонентов трансмиссии автомобиля. Потому лучше не рисковать, а сразу заменить элемент.

В практике автомобилистов, на машинах которых используется КВ, встречаются различные неисправности. Чаще всего они связаны с:

  • утечкой масла в передней части кардана;
  • стуками и вибрациями при включении КПП и старте;
  • скрипами в момент нажатия педали газа;
  • вибрациями КВ;
  • выходом из строя подвесного подшипника.

Все эти ситуации следует рассмотреть отдельно.

Утечка масла

Подобная проблема в основном встречается на автомобилях, где используется устанавливаемое в раздаточной коробке или КПП шлицевое соединение.

Утечка может образовываться из-за образования на шлицевом соединении шероховатостей и заусенец. Чтобы решить проблему временно, можно зачастить поверхность с помощью наждачной бумаги нулёвки. Но это исправит ситуацию только на некоторое время. Потому лучшим выходом станет замена.

Утечка образуется при повреждении сальника. При этом уплотнительное кольцо теряет свою эластичность, что приводит к появлению зазора между подвижным карданным штоком и сальником КПП. Чтобы устранить неполадку, рекомендуется поменять сальник.

Стуки при включении КПП и вибрация на разгоне

Удары, возникающие при нагрузке на вал, образуются по причине зазоров между компонентами узла. Именно это считается основным фактором.

  1. Посторонние звуки образуются из-за возникновения в крестовине люфта, что обусловлено её разрушением. Крестовины следует заменить.
  2. Стуки также появляются из-за того, что затяжка болтов ослабла. Чтобы исключить такую причину, следует заглянуть во все места соединения и при необходимости подтянуть болты.
  3. Посторонние звуки порой обусловлены высокой степенью износа раздвижного шлицевого соединения. В решении проблемы поможет только замена.

Скрип при ускорении

Нажимая на педаль газа, могут возникать нехарактерные посторонние звуки в виде скрипов. Если скрип возникает периодически или постоянно при надавливании на педаль, а также при движении так называемым накатом, тогда причину следует искать в дефектах на шарнирах крестовины. Либо же проблема связана со ШРУСом.

Когда крестовина заклинивает, и параллельно появляются ржавые подтёки на поверхности, подшипник стакана явно деформировался. Элемент рекомендуется заменить в ближайшее время, поскольку игнорирование проблемы приведёт к ещё более серьёзным и дорогостоящим последствиям.

Если дело в заклинивании ШРУСа, тогда рекомендуется разобрать узел, по мере необходимости смазать его элементы. Когда такая мера не помогает, остаётся только заменить деталь.

Вибрации

Автомобилисты порой сталкиваются с таким явлением как возникновение вибраций в КВ. Зачастую причина заключается в нарушении баланса колёс.

Когда вибрация наблюдается лишь на скорости в пределах от 60 до 80 и от 90 до 120 километров в час, для решения проблемы обычно вполне достаточно провести балансировку кардана. Такую процедуру зачастую проводят в обязательном порядке, когда часть элемента меняют или собирают, не опираясь на заводские метки.

Если же никакие ремонтные работы не проводились, то есть ошибки при обратной сборке исключены, а сами вибрации появились внезапно и проявляются на определённых скоростях, увеличиваясь при этом по мере роста скорости, нужно выполнить несколько диагностических мероприятий. А именно:

  1. Проверьте наличие зазоров в крестовинах, которые обычно провоцируют нарушение плавности хода транспорта. Если виновник найден, потребуется заменить уже изношенные шарниры.
  2. В процессе установки промежуточного вала туда могли проникнуть инородные частицы, мусор и загрязнения. Рекомендуется провести чистку карданного фланца и приёмных фланцев.
  3. Также следует убедиться в отсутствии коррозии и возможных отрывах балансировочных пластин. В случае чего следует выполнить грамотную балансировку.
  4. Центральный вал мог погнуться и деформироваться в результате сильного механического удара. Если деформация превышает 1,5 миллиметра, рекомендуется только менять элемент. Когда повреждение меньше, трубу в теории можно выровнять, используя гидравлический пресс.

Тут вариантов может быть несколько. Лучше начинать с малого и наиболее простого в плане устранения. Если с неполадкой вы не можете справиться сами, и не удаётся отыскать причину неисправности, лучше обратиться за помощью к специалистам.

Проблемы с подвесным подшипником

Диагностировать подобную неполадку можно по характерному звуку. Поломка проявляется в виде шуршания. Если вы слышите шуршащий звук, высока вероятность поломки подвесного подшипника.

В своём нормальном состоянии этот элемент с лёгкостью вращается, его движения плавные и практически бесшумные. Никаких подклиниваний не наблюдается.

Если же звук есть, тогда подшипник потребуется заменить. Пытаться его отремонтировать не имеет никакого смысла.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

  1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
  2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
  3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

  • постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
  • не разгоняться резко;
  • плавно трогаться с места;
  • длительно не буксовать на машине;
  • не экономить на качественных запчастях;
  • проводить диагностические мероприятия;
  • при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Что такое промышленный карданный вал и нужен ли он вам?

Карданные валы, также называемые приводными валами, возникли в автомобильной промышленности. Первое появление относится к середине 19 века. Карданный вал появился в недавно выданном Стовером патенте 1861 года на строгальные и согласующие машины, где ременная передача над приводом была заменена карданным валом. Второе появление карданного вала было в патенте на конную газонокосилку Уоткинса и Брайсона, также в 1861 году. Под карданным валом в этом контексте понимается вал, который передает мощность от колес машины к зубчатой ​​передаче.

В 1891 году Бэттлс называл вал, который приводит в движение локомотив и ведущий грузовик, карданным валом, а Стиллман называл вал, который соединяет коленчатый вал с задней осью своего велосипеда с приводом от оси, карданным валом. В 1899 году Бьюки использовал карданный вал для описания вала, который передает мощность от колес к ведомым механизмам через карданный шарнир. В том же году, описывая свой морской велосипед, использовал карданный вал для обозначения вала с зубчатым приводом, который передает мощность на гребной вал через карданный шарнир. Кромптон использовал карданный вал для обозначения вала между трансмиссией и карданным валом на своем автомобиле с паровым двигателем.

Пионерской компанией в автомобильной промышленности была компания Autocar, которая первой использовала карданный вал в автомобиле с бензиновым двигателем. Этот автомобиль был произведен в 1901 году и сейчас находится в коллекции Смитсоновского института. Подробнее об автомобильных карданных валах читайте в Википедии.

Что такое промышленный карданный вал?

Карданный вал состоит из трубы вала, телескопической втулки и двух поперечных шарниров. Телескопическая втулка может автоматически регулировать изменение расстояния между трансмиссией и ведущим мостом. Крестовина обеспечивает изменение угла между выходным валом трансмиссии и входным валом ведущей оси и реализует равноугловую передачу скорости двух валов.

В высокоскоростных силовых передачах для тяжелых условий эксплуатации некоторые карданные валы также выполняют функцию амортизации, гашения вибрации и улучшения динамических характеристик системы вала. Карданный вал состоит из двух половин, соединенных с главным валом и ведомым валом соответственно. Большинство общесиловых машин соединены с рабочей машиной при помощи карданных валов.

Ниже приведен наш производственный процесс для справки

Как карданный вал может помочь во время работы машины?

Карданный вал помогает передавать больше мощности и крутящего момента во время работы машины, а также обеспечивает амортизацию, демпфирование и улучшение динамических характеристик системы вала.

В нашей традиционной промышленности трансмиссия обычно осуществляется с помощью приводных ремней или цепей, которые передают крутящий момент с небольшим крутящим моментом, коротким рабочим временем и требуют частого обслуживания.

Однако, используя карданные валы для передачи, помимо решения проблемы передачи в разных плоскостях, возможна передача под разными углами (0-45°).

Кроме того, в карданном валу используется цельная вилочная головка, которую легко транспортировать. В то же время, при использовании карданного вала для передачи мощности эффективность передачи может достигать 98-99,8%, что признано в трансмиссионной отрасли хорошим помощником в энергосбережении;

Наконец, конструкция поперечного карданного вала проста, проста в обслуживании, требуется только регулярная заправка крестовины U-образного соединения.

Типы карданных валов

Хотя карданные валы широко используются в автомобильной промышленности, с развитием промышленных технологий карданные валы все чаще используются в машиностроении.

В зависимости от конструкции карданные валы обычно делятся на легкие карданные валы, долговечные карданные валы, средние карданные валы, тяжелые карданные валы, сквозные карданные валы и сверхкороткие карданные валы.

Легкие карданные валы имеют большие углы установки и низкую инерцию. Обычно используется для бумагоделательного оборудования, машин общего назначения, насосного оборудования и испытательных машин. Диаметр фланцев варьируется от 58 до 225 мм, а крутящий момент обычно составляет от 180 до 22 000 Нм.

Карданные валы длинной серии с облегченной конструкцией, максимальным сроком службы подшипников, малой инерцией и высокой жесткостью на кручение. Они обычно используются в больших бумагоделательных машинах, мотальщиках, насосном оборудовании и судовых приводах. Диаметры фланцев варьируются от 160 до 39.0 мм и крутящим моментом от 40 000 до 225 000 Н·м.

Карданные валы среднего размера, которые являются самой универсальной линейкой продуктов. Компактный ритм и высокий крутящий момент. Обычно используется в сталепрокатных станах, крупных судовых приводах, кранах и правильных машинах. Диаметры фланцев варьируются от 160 до 620 мм, крутящие моменты от 21 000 до 1 250 000 Нм.

Карданные валы для тяжелых условий эксплуатации, изготовленные из фиксированного сырья и подвергнутые специальной термообработке. Обычно используется в трубопрошивных станках, листопрокатных станах, дробилках и испытательных машинах ветряных мельниц. Диапазон диаметров фланцев от 680 до 1200 мм, крутящий момент 1 640 000-9,000,000 Н.м.

Карданные валы с полым проходом, широко используемые в мельницах типа Danieli, в основном используются там, где требуется большое расширение и сжатие, но монтажная длина ограничена. Он в основном используется в прокатных станах и станах с двутавровой балкой. Диапазон диаметров фланцев от 225 до 490 мм, крутящий момент от 56 000 до 700 000

Ультракороткие карданные валы, в основном используемые в тех случаях, когда установочная длина чрезвычайно ограничена, а конструкция очень компактна. Они в основном используются в локомотивах, морских пехотинцах и ветряных мельницах. Диаметры фланцев варьируются от 275 до 405 мм, крутящий момент 25 000-9. 0,000 Н·м

Хотите заменить старый карданный вал или вам нужен новый?

Есть больше конструкций и моделей карданных валов. Основываясь на правильном понимании разновидностей, типов и спецификаций, карданный вал можно выбрать в соответствии с потребностями системы трансмиссии.

Хотя карданный вал не требует особого ухода, сам крестовина имеет срок службы, обычно один год. Во время использования его необходимо регулярно дозаправлять и избегать превышения предельного крутящего момента, указанного продуктом.

На рынке представлено множество производителей карданных валов, и цены на них различаются. Цена ключевых факторов в дополнение к самому крестообразному соединению, есть производственный процесс процесса закалки, процесс закалки может осуществляться на различном оборудовании, какое-то более высокое значение, какое-то более низкое. мы обычно используем более высокое значение оборудования производителя закалки на фланце деталей карданного вала, вилке вала для закалки очистки.

Карданные валы необходимо заменять на определенном этапе использования, и замена — это не пустая трата денег, а лучший способ заставить вашу машину работать правильно и эффективно. Из-за производственного цикла карданного вала мы, как правило, рекомендуем за шесть месяцев заранее, а производители карданных валов сообщать, подтверждать чертежи и производство, готовые к чрезвычайным ситуациям.

Lynnuo в этой области более 30 лет. Мы небольшая фабрика здесь, в Китае. Как и слово «Воробей маленький, но все органы есть». У нас есть собственная команда дизайнеров и разработчиков. Процессинговый центр с новейшими технологиями и инженерами-ветеранами с более чем 40-летним опытом. Если вы хотите получить дополнительную информацию или любую техническую поддержку от нас, пожалуйста, свяжитесь с нами в любое время.

Ниже приведен профиль нашей компании для справки.

Будьте осторожны и будьте в безопасности.

Lynn@Lynnuo Карданный вал

Карданное соединение | С французского на английский

Этот сайт использует файлы cookie. Некоторые из этих файлов cookie необходимы для работы сайта, в то время как другие помогают улучшить ваш опыт, предоставляя информацию о том, как используется сайт. Для получения дополнительной информации ознакомьтесь с политикой конфиденциальности ProZ.com.

Настройки файлов cookie

  1. Топ KudoZ™

  2. с французского на английский

  3. Автомобили / Легковые и грузовые автомобили

Перевод на английский язык: карданный шарнир, шарнир равных угловых скоростей (CV), универсальный шарнир (UJ).

Английский перевод: Карданный шарнир, шарнир равных угловых скоростей (CV), универсальный шарнир (UJ) Введено:
Peter Kissik
09:34 Jan 19, 2009
French to English translations [PRO]
Tech/Engineering — Automotive / Cars & Trucks
French term or phrase : Шарнир карданного вала
Шарнир защиты поперечных тяг
7 9
Jean Pagano
cardan joint
Explanation:
Hooke’s joint, universal joint

Selected response from:


Peter Kissik
Germany
Местное время: 15:01

Комментарий к оценке

4 балла KudoZ были начислены за этот ответ


Summary of answers provided
5 Universal joint
eric sawyer
5 cardan joint
Петр Киссик
5 ШРУС
eric sawyer
3 -1 Cardan shaft seal
chris collister

2 mins   confidence:

Карданный шарнир

Пояснение:
Шарнир Гука, универсальный шарнир

Peter Kissik
Germany
Local time: 15:01
Specializes in field
Native speaker of: German, Slovak
PRO pts in category: 4
Notes to answerer
Asker: 4

Asker: 4

Asker:



Комментарии PEER. 0107

Тони М: За исключением того, что в автомобилях мы на самом деле не используем шарниры Гука… и, как говорит Крис, это вполне может быть само уплотнение.
17 mins
  -> Agree with You, but without more context…
neutral   Bourth (X): Just to say I’ Я уверен, что в некоторых автомобилях до сих пор используются шарниры Гука, а не новомодные ШРУСы. Опасности словарей…
48 mins
  -> Yes, so is it…
neutral   eric sawyer: Peter, it’s more «disagree» than neutral, потому что это не общеупотребительный термин. Однако на самом деле это не так. — Тони, твоя мысль понятна, но дело вовсе не в печати, а в самом UJ, крести мое сердце и надейся умереть
1 день 12 часов
-> Ничего против этого, давайте найдем еще одну перевод …
Нейтральный 		Chris Collister: The Sainte Super The Super. Из вопроса неясно, является ли цель «суставом де Кардана» (то есть может быть «суставом») или соответствующей печатью.
1 день 12 часов
  -> Я не думаю, что это печать, я голосую за UJ.
Вход, чтобы войти в комментарий сверстника (или оценка)

4 мин. Доверие: Соглашение с пиром (net): -1

Cardan Shafle Seal Seal.
Я подозреваю, что под «стыком» здесь понимается уплотнение, которое удерживает грязь и смазку внутри.

—————————— ———————-

Примечание добавлено в 2 часа (2009-01-19 12:11:46 GMT)
——— ———————————————————

Строго говоря (насколько я помню), постоянная скорость достигается только с парой шарниров Кардана или Гука, каждый из которых соединен в правильной фазе, так что квазисинусоидальная модуляция компенсируется. Однако истинная постоянная скорость может быть получена с помощью гибкого стального сильфона. Они часто используются в контрольно-измерительных приборах, но не могут передавать очень большие крутящие моменты или мощности. Что касается использования EN, «карданный вал» встречается чаще, чем «карданный шарнир», и предпочтительное использование англосаксонцами UJ или CV может быть больше связано с тем фактом, что изобретатель / первооткрыватель, хотя и итальянец эпохи Возрождения, не был британцем!

———————————————— —
Примечание добавлено в 1 день12 часов (2009-01-20 22:19:51 GMT)

—————————- ————————

«Простой универсальный шарнир, известный в англоязычных странах как шарнир Гука, а в континентальной Европе как карданный шарнир, является показан на рисунке. Он состоит из двух вилок, прикрепленных к соответствующим валам и соединенных с помощью крестовины.Угол между валами может иметь любое значение примерно до 35°, если угловая скорость умеренная, когда угол большой.Хотя один вал должен совершать один оборот на каждый оборот второго вала, мгновенное угловое перемещение первого вала такое же, как и у второго вала только в конце каждого 90° вращения вала. Таким образом, только в четырех положениях во время каждого оборота угловая скорость обоих валов одинакова».
Франция
Местное время: 15:01
Специализируется в области
Носитель языка: английский
Количество PRO баллов в категории: 255

0106 Комментарии коллег к этому ответу (и ответы отвечающего)

нейтральный   Тони М: Мы все еще называем это «карданом» на английском языке? Я знаю это только как «ШРУС». И разве это обычно не «гетры» (суфле), а не настоящая «тюлень»? / Ты знаешь лучше меня, приятель! Преклоняюсь перед вашим превосходным знанием в этой области!
16 минут
  -> Обычно на приводных валах есть защитные чехлы, но не всегда на рулевых валах. Разве маленькие игольчатые подшипники не имеют манжетных уплотнений?
нейтральный   Чарльз Хоутри (X): А как насчет универсального шарнира или UJ? У Mini, который у меня был много лет назад, на каждом валу были и CV (рядом с колесом), и UJ (рядом с двигателем).
не согласен   Эрик Сойер: Тони и Крис правы. Это универсальный шарнир (UJ) или шарнир постоянной скорости (CV) / Это ОПРЕДЕЛЕННО НЕ уплотнение (Joint à cadan, шарнир де кардан и кардан являются синонимами (высококвалифицированный французский механик VW и Ford)
1 день 12 часов
  -> Я хотел бы думать, что все правы (см. дополнительное примечание выше). Как говорит Тони, использование реже, чем в Европе
Вход, чтобы войти в комментарий сверстника (или оценка)

1 день 12 часов Универсальный. :
Я бывший механик!!

————————————————— —
Примечание добавлено в 1 день13 часов (2009-01-20 23:11:14 GMT)
—————————— ———————-

для информации
http://fr.wikipedia.org/wiki/Joint_de_Cardan

Примеры предложений :

  • Карданные шарниры раньше были слабым местом на переднеприводных автомобилях0128 Native speaker of: English
    PRO pts in category: 4
    Notes to answerer
    Asker: 4

    Asker: 4


    Login to введите комментарий коллеги (или оценку)

    1 день 12 часов доверие:

    Шарнир равных угловых скоростей

    Это синоним шарнира.

    ———————————————— —
    Примечание добавлено в 1 день13 часов (2009-01-20 23:11:37 по Гринвичу)
    —————————- ————————

    для информации
    http://fr.wikipedia.org/wiki/Joint_de_Cardan

    Примеры предложений ):

    • Шарнир равных угловых скоростей (ШРУС) — это то же самое, что и универсальный шарнир (UJ)
    Эрик Сойер
    Местное время: 15:01
    Специализируется на поле
    Нативный носитель: английский
    Pro PT в категории: 4
    . занимает несколько минут), чтобы принять участие в этом вопросе.

    У вас также будет доступ ко многим другим инструментам и возможностям, предназначенным для тех, у кого есть работа, связанная с языком. (или увлечены ими). Участие бесплатное, на сайте действует строгая политика конфиденциальности.

    Вернуться в список KudoZ

    Помощь в переводе KudoZ™

    Сеть KudoZ предоставляет платформу для переводчиков и других лиц, помогающих друг другу в переводе или объяснении терминов и коротких фраз.

    • Обзор
    • Последние вопросы по переводу
    • Задать вопрос о переводе

    См. также:

    Поиск терминов ProZ.com

    Поиск миллионов переводов терминов

    Комбинации клавиш откроют нужную страницу в новой вкладке.

    • Домашняя страница ProZ.com

      р ч

    • Раздел справочной сети KudoZ
    • Поиск по термину

      р с

    • Ответить на вопросы

      р к

    • Задайте вопрос

      р q

    • Объявления о вакансиях
    • Просмотр вакансий

      стр Дж

    • Разместить вакансию

      р или

    • Мои опубликованные вакансии

      р м

    • Мои цитаты

      р т

    • Каталоги
    • ProZ Найти

      р ф

    • Бюро переводов

      р с

    • Синяя доска

      р б

    • Сообщество
    • Форум

      р г

    • Опубликовать Wiwo

      р ш

    • Инструменты ProZ. com
    • ProZ*Оплатить

      р $

    • Выставление счетов

      р и

    • Профиль
    • Мой профиль

      р и

    • Редактировать мой профиль

      стр г

    • Настройки специальных возможностей

      р и

    • Справочный центр ProZ.com
    • Поддерживать

      р л

    • Часто задаваемые вопросы

      р х

    • Отправить запрос в службу поддержки

      р у

    • Общий
    • Список сочетаний клавиш

      р 1

    Закрыть поиск

    Поиск по термину Работа Переводчики Клиенты Форумы

    Поиск по термину

    • com» data-action=»https://cse.google.com/cse» data-section=»proz_all» data-input-name=»q»> Все на ProZ.com
    • Поиск термина
    • Вакансии
    • Форумы
    • Множественный поиск
    • Пользователи
    • Статьи
    • Клиенты
    • com» data-section=»multi» data-action=»/?sp=search» data-input-name=»search_term»> Форумы
    • Глоссарий
    • ГлянецПост
    • Часто задаваемые вопросы

    Купить Карданные валы недорого | ECD Германия

    Товаров на странице:

    40

    • 20
    • PageSizeOption» data-per-page=»40″> 40
    • 60
    • 80

    Карданный вал двухсекционный Volvo XC90

    РРЦ: 338,49 €

    1

    318,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Ауди

    РРЦ: 404,49 €

    1

    280,89 €

    вкл. без НДС перевозки

    в наличии

    Добавить в корзину

    Карданные валы БМВ

    РРЦ: 232,49 €

    1

    151,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы БМВ

    РРЦ: 192,88 €

    1

    155,88 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы БМВ

    РРЦ: 330,49 €

    1

    209,89 €

    вкл. без НДС перевозки

    в наличии

    Добавить в корзину

    Карданные валы Фиат

    РРЦ: 442,49 €

    1

    310,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Джип

    РРЦ: 246,49 €

    1

    159,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Джип

    РРЦ: 330,49 €

    1

    212,89 €

    вкл. без НДС перевозки

    в наличии

    Добавить в корзину

    Карданные валы Джип

    РРЦ: 330,49 €

    1

    212,89 €

    вкл. без НДС перевозки

    в наличии

    Добавить в корзину

    Карданные валы Киа

    РРЦ: 288,49 €

    1

    168,88 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Ленд Ровер

    РРЦ: 296,99 €

    1

    133,70 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес

    РРЦ: 203,49 €

    1

    129,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес

    РРЦ: 229,99 €

    1

    146,40 €

    вкл. без НДС перевозки

    в наличии

    Добавить в корзину

    Карданные валы Мерседес

    355,88 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес

    РРЦ: 367,83 €

    1

    364,80 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес

    РРЦ: 309,93 €

    1

    289,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес

    334,90 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Мерседес-Бенц

    313,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Митсубиси

    РРЦ: 374,49 €

    1

    279,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Рено

    330,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы Рено

    РРЦ: 484,49 €

    1

    351,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы VW

    РРЦ: 412,49 €

    1

    298,89 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданвеллен Мерседес Бенц

    РРЦ: 388,49 €

    1

    269,80 €

    вкл. без НДС перевозки

    мало в наличии

    Добавить в корзину

    Карданные валы по выгодной цене


    Мы предлагаем высококачественные карданные валы по разумной цене. Для оптимальной передачи крутящего момента через карданный вал используется высококачественная сталь. У вас есть выбор между карданными валами для задней или передней оси. Кроме того, мы предлагаем карданные валы онлайн более чем для семи автомобильных марок и для более чем двадцати транспортных средств. Таким образом, вы должны быть в состоянии найти подходящий карданный вал для вашего автомобиля. Мы доставим его к вам домой быстро и надежно.

    Какова функция карданного вала?

    Карданный вал передает крутящий момент, т. е. мощность, на ведущие колеса через вал. Современные автомобили обычно имеют только один карданный шарнир в середине вала. Карданный шарнир крепится к коробке передач и дифференциалу с помощью резиновых элементов трансмиссии. Эти элементы называются жесткими дисками. Величина силы зависит от двигателя автомобиля. Поэтому еще важнее купить подходящий новый карданный вал, чтобы главная передача работала без проблем. Проверьте, есть ли у вашего автомобиля задний или передний привод. В нашем ассортименте вы также найдете другие подходящие автозапчасти от различных производителей.

    Почему он называется карданным валом?

    Карданный вал состоит из двух шарниров на каждом конце штока или одного шарнира посередине. Эти соединения были изобретены итальянским математиком Джероламо Кардано. Отсюда и произошло название карданного вала.

    Карданный вал или приводной вал?

    Приводной вал и карданный вал — это не одно и то же. Карданный вал относится к категории приводных валов. Поэтому карданные валы в легковых автомобилях различаются шарнирами, которые устанавливаются. Их часто называют карданными валами. Не следует забывать, что карданный вал является частью всей трансмиссии автомобиля.

    Как распознать неисправный карданный вал?

    Неисправный вал в автомобиле вызывает вибрации и глухой рокочущий звук при трогании с места. Шум может возникать в передней или задней части автомобиля. Если опоры карданного вала сломаны или деформированы, коробка передач и дифференциал могут выйти из строя.
