Как обмануть компьютер

Сначала представим себе работу двигателя с впрыском: двигатель крутится и при этом всасывает через впускной коллектор чистый воздух. Возле самых впускных клапанов в этот воздух через топливный инжектор впрыскивается бензин. Количество бензина зависит, как говорилось выше, от давления в топливной магистрали, которое почти не меняется, увеличиваясь при нагрузке примерно на 0,5 кг/см2, что совсем немного; а также от времени, в течение которого инжектор будет открыт. Другими словами, количество подаваемого в цилиндры бензина зависит от ширины импульсов, которые формирует компьютер. Эту ширину компьютер устанавливает, исходя из данных нескольких датчиков. Датчик температуры охлаждающей жидкости: чем двигатель горячее, тем меньше надо бензина, поэтому этот датчик в зависимости от температуры меняет свое сопротивление, давая знать компьютеру, в каком состоянии находится двигатель. Обычно сопротивление холодного датчика 5-10 кОм, а горячего — 200-500 Ом.

Если параллельно штатному датчику впаять обычное сопротивление 2-3 кОм, то компьютер будет считать, что двигатель более горячий, чем он есть на самом деле, и, соответственно, уменьшит ширину запускающих импульсов. У вас может возникнуть соблазн вообще закоротить этот датчик, но в этом случае в компьютере формируется сигнал неисправности двигателя, загорается лампочка «СНЕСК» или табло с изображением двигателя, и двигатель может вообще остановиться (то же будет и при снятии разъема с датчика, т.е. при появлении сопротивления больше 20-30 кОм). Если вы установите добавочное сопротивление около 500 Ом, то из-за недостатка бензина двигатель, пока полностью не прогреется, будет очень плохо работать. Лучше всего установить переменное сопротивление и с его помощью скорректировать показания датчика так, чтобы лампочка неисправности на щитке приборов не загоралась, двигатель более или менее нормально заводился и работал в холодном состоянии, но бензина при этом «ел» меньше (это можно определить по цвету выхлопных газов, но лучше все-таки воспользоваться газоанализатором). После этой корректировки переменное сопротивление можно выпаять, замерить его тестером, подобрать такое же обычное сопротивление и впаять его уже навсегда.

Датчик температуры воздуха имеет примерно те же диапазоны изменения сопротивления, что и датчик температуры воды: от 200 Ом в горячем состоянии до 10 кОм в холодном. Но компьютер гораздо меньше учитывает температуру воздуха, чем температуру воды. И к тому и к другому датчику подходят по два провода, оба они имеют защелки, поэтому так просто их не сдернешь. При снятии любого из них на табло загорится лампочка «СНЕСК» (или другая аварийная лампочка, например, с изображением двигателя). Датчик температуры жидкости обычно ввернут в верхней части двигателя, обязательно в малый контур охлаждения, обычно возле термостата. Кроме него там могут быть датчики стрелочного указателя температуры, аварийной лампочки перегрева двигателя, запуска вентилятора, запуска холодного двигателя и блока управления кондиционером. Датчик температуры воздуха может быть ввернут в воздушный фильтр, в воздушный трубопровод до или после дроссельной заслонки, а также во впускной коллектор.

Но эти датчики, даже оба вместе взятые, лишь в небольшой степени влияют на решения компьютера о ширине импульсов управления, главная роль в этом принадлежит датчику, показывающему количество воздуха, поступающего в цилиндры. Как уже говорилось выше, двигатель при своей работе всасывает воздух через воздушный фильтр, воздухопровод и впускной коллектор (может еще и через турбину и охладитель INTERCOOLER). Когда (при отпущенной педали газа) дроссельная заслонка полностью закрыта, воздух в двигатель поступает через канал холостого хода, который перекрывается винтом холостого хода. При холодном двигателе специальный сильфон или клапан открывает на ту или иную величину канал прогревных оборотов. Если вы что-нибудь включаете, например, кондиционер, то откроется другой специальный клапан, управляемый компьютером, и еще по одному воздушному каналу в двигатель опять поступит больше воздуха. Весь воздух «обсчитывается», и компьютер, зная количество этого воздуха, сформирует нужную ширину импульса. Измерители количества воздуха могут быть самыми разными, они могут работать, основываясь на самых разных принципах (есть механические, тепловые и т.д.), но почти всегда есть воздушный канал в обход этих «считалок».

По этому каналу проходит «необсчитанный» воздух, неучтенный компьютером, и под него компьютер не «плеснет» бензина. Этот канал перекрывается регулировочным винтом: откручивая винт, можно добавить необсчитанного воздуха во впускной коллектор, т.е. можно сделать смесь беднее. Еще беднее смесь можно сделать, смастерив дополнительный обходной канал при помощи резиновой трубки. «Считалка» будет измерять в этом случае лишь часть поступающего в двигатель воздуха, подавая в компьютер заниженное напряжение, а компьютер в результате сформирует более короткие импульсы запуска инжекторов, которые, естественно, будут распылять бензин более короткий промежуток времени.

Совершенно очевидно, что обмануть компьютер с измерением воздуха очень просто. Да он и сам обманывается, т.к. в воздухе есть влага, кислота, пыль, которые существенно искажают работу «считалки», поэтому на новых автомобилях этих устройств нет, а есть датчики вакуума. Маленькие, полностью герметичные, к ним подходят всего три проводка и резиновая трубка, а внутри — микросборка, т.е. маленький компьютер. Этот датчик измеряет величину разрежения во впускном коллекторе и дает знать об этом компьютеру. Последний, зная величину оборотов двигателя и положение дроссельной заслонки, на которой тоже стоит датчик — переменный резистор, вычисляет, сколько в данный момент влетает воздуха, и соответственно этому определяет ширину импульсов запуска инжекторов. Для того, чтобы эти импульсы были покороче, надо вставить два дополнительных сопротивления. К датчику вакуума (Vacuum sensor) подходит три провода: питание, корпус и сигнальный. Надо разорвать цепь питания (в ней 5 вольт) и сигнальную цепь и в разрывы впаять переменные сопротивления.

Выставляем оба сопротивления на 0 Ом и заводим двигатель. Теперь быстро, пока двигатель не нагрелся, повышаем сопротивление в проводе питания до тех пор, пока не появятся сбои в работе двигателя. Выключаем двигатель, измеряем переменное сопротивление и ставим на его место стандартное сопротивление того же или чуть меньшего номинала. Оно получится от 3 до 10 Ом. Снова заводим остывший двигатель и крутим переменный резистор в сигнальной цепи, повторяя действия по той же схеме. Но в этом случае сопротивление будет около 20 кОм (впрочем, для вас значения сопротивлений не важны, двигатели ведь разные, и у вас, возможно, получится не 20, а 10 кОм, или другое значение). После такой «доработки» двигатель, может быть, будет чуть хуже работать в непрогретом состоянии, но после прогрева все будет нормально.

Как вычислить, где сигнальный провод, а где питание? Заточите щуп на тестере и, проткнув изоляцию каждого провода (зажигание должно быть включено), измерьте напряжение относительно корпуса: на проводе питания будет 5 вольт, на сигнальном — почти 5 вольт, а на корпусе — 0 вольт. Теперь отсоедините резиновую трубку от впускного коллектора, ведущую к датчику вакуума, и ртом создайте в ней разрежение. Напряжение в сигнальном проводе сразу снизится, а в проводе питания останется прежним. Конечно, не от хорошей жизни, желая сэкономить топливо, мы подвергаем «насилию» блок управления импортным автомобилем и, конечно же, вовсе не призываем всех сразу начать «модернизировать» свои машины. Мы предлагаем описанное выше как выход из ситуации, когда из выхлопной трубы валит черный дым, а другого компьютера нет. Но при этом под рукой должны быть газоанализаторы, вольтметры и т.д. Результат этой модернизации проверен на практике: 13 литров бензина на 100 км пробега в городе у «Плимута» с «твинкамовским» двигателем объемом 2,3 л и автоматом, согласитесь, не так уж плохо, а до «модернизации» было больше 20 литров и из выхлопной трубы шел черный дым.

Синий дым. Причины появления выхлопных газов синего цвета те же, что и у карбюраторных двигателей. Но если двигатель оборудован турбокомпрессором, может быть еще несколько причин, в основе которых — «убитая» турбина. Турбокомпрессоры в ходе работы смазываются моторным маслом от системы смазки двигателя. Если уплотнения на валу турбина-компрессор уже износились (это быстро происходит .при изношенных подшипниках), масло начинает просачиваться наружу. С одной стороны, оно попадает в компрессор, а затем вместе с воздухом подается во впускной коллектор. С другой стороны, масло попадает в турбину, где мгновенно превращается в синий дым и выбрасывается наружу. Из практики следует, что быстрее разрушается уплотнение турбины. Но тут есть особенности. Во-первых, дым в этом случае не совсем синий, а какой-то сизый. Во-вторых, дымить двигатель начинает только после прогрева, и запах выхлопных газов перебивается запахом горелого масла. Кроме того, иногда, при долгой работе двигателя в холодном состоянии, из выхлопной трубы может даже капать масло.

Белый дым. Причины его появления те же, что и у карбюраторных двигателей. У автомобилей с дизельными двигателями синий цвет выхлопные газы приобретают по тем же причинам, что и у машин с бензиновыми двигателями. То же можно сказать и о появлении выхлопных газов белого цвета. Но, кроме того, есть еще одна интересная причина белого выхлопа у дизельных двигателей. О ней несколько позже, а пока вспомните документальные фильмы, в которых танки на учениях ставят дымовую завесу. Делают они это, подавая дизельное топливо в раскаленный выпускной коллектор (всего-то, а каков эффект!).

Черный выхлоп у дизельных двигателей появляется при неполном сгорании дизельного топлива. Это может произойти, если топливо плохо перемешивается с воздухом, и это происходит при полностью нажатой педали газа при большой подаче топлива. В этом случае слегка дефектная форсунка не в состоянии как следует распылить топливо, чтобы оно сгорело полностью. Но мы считаем, что при перегрузке дизельного двигателя черный выхлоп — явление нормальное. Более того, наличие черного дыма говорит о том, что топлива поступает достаточно, т.е. все фильтры в системе работоспособны. У автомобиля с «забитым» топливным фильтром, кроме снижения мощности, наблюдается отсутствие черного дыма при перегрузке. © С.В.Корниенко

Датчик температуры охлаждающей жидкости (ETC)

Описание работы

Датчик температуры охлаждающей жидкости расположен на термостате. ETC подает в SBEC значение температуры охлаждающей жидкости и SBEC обогащает состав смеси, подаваемой в форсунки, если двигатель холодный. Основываясь на показаниях ETC, SBEC также управляет величиной оборотов холостого хода в течении прогрева двигателя, увеличивая опережение зажигания и выключая систему рециркуляции выхлопных газов, когда двигатель холодный.

Тестирование

Разъем SBEC

Коды диагностики

Напряжение питания

Включатель стоп-сигнала

Датчик распредвала

Датчик коленвала

Датчик темп. охлаждающей жидкости

Датчик темп. воздуха

Датчик MAP

Реле стартера

Кислородный датчик

Датчик положения АКПП

Датчик скорости

Датчик TPS

Переключатель круиз-контроля

Модуль противоугонного устройства

Датчик гидроусилителя руля

Реле отсечки ( ASD)

Реле бензонасоса

Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Работа мотора в машине сопряжена с постоянным процессом сгорания топливной смеси. Из-за чего двигатель внутреннего сгорания (ДВС) может перегреться и выйти со строя. Для предотвращения подобных инцидентов ДВС принудительно охлаждается посредством циркуляции специальной жидкости.  А вот контроль за ее состоянием производит датчик температуры охлаждающей жидкости (ДТОЖ).

Назначение

Такой датчик предназначен для контроля состояния двигателя авто посредством фиксации температурных изменений жидкости охлаждения. С этой целью его размещают в антифризе, где происходит непосредственное взаимодействие чувствительного элемента и слоя охлаждающей жидкости. Также заметьте, что в некоторых автомобилях размещают два сенсора по отношению ко входному и выходному патрубку системы охлаждения, за счет чего компьютер производит сравнение показаний.

Датчик передает данные измерений на блок управления для дальнейшей регулировки работы системы. Логический блок принимает решение о продолжении работы автомобиля в том же режиме или об уменьшении параметра, влияющего на фактора нагрева. Помимо электронных моделей, существуют и механические сенсоры, которые предназначены не для взаимодействия с логическим блоком, а для вывода информации на термометр в салоне. В случае с механическими моделями водитель сам принимает решение об изменении режима вождения или полной остановке агрегата.

В зависимости от модели машины, датчик предназначается для выполнения таких функций:

• Контроль температуры в конкретный момент времени для системы охлаждения.
• Влияние на выбор режима работы, в зависимости от сложившейся ситуации.
• Подача сигнала к аварийному включению или отключению мотора, при резком нарастании или падении температуры.
• Контроль опережения или запаздывания зажигания – позволяет регулировать интенсивность выброса выхлопных газов и нагрузку на поршневую систему.
• Подача сигнала на обогащение топливной смеси в случае недопустимого снижения температуры охлаждающей жидкости.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

Рис. 2. Принцип действия датчика температуры охлаждающей жидкости

1. В состоянии покоя двигателя  охлаждающая жидкость будет иметь сопоставимую с окружающей средой температуру. Сопротивление термистора датчика Rt останется на максимальной отметке и поданное напряжение практически не выдаст ток в цепь индикации логического блока.
2. При замыкании контактов V в замке зажигания вместе с запуском двигателя будет подано напряжение от аккумулятора А на датчик температуры. По мере нарастания оборотов, сопротивление  термистора Rt будет снижаться в соответствии с его характеристикой.
3. В случае превышения допустимого предела температур, Rt  перейдет в режим проводимости. В соответствии с законом Ома величина тока, протекающего через термистор, возрастет. Сигнал придет на логический блок и будет подана команда для снижения объема, впрыскиваемого топлива, или уменьшение числа оборотов коленчатого вала.
4. При снижении оборотов и мощности мотора, со временем камера сгорания охладится и ДВС придет в норматив температуры. Охлаждающая жидкость остынет и у термистора Rt снова возрастет сопротивление. Величина тока в цепи индикации логического блока снова уменьшится, и автомобиль перейдет в нормальный режим работы.

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

Где находится?

Для производства каких-либо операций с датчиком температуры охлаждающей жидкости необходимо четко представлять себе место его установки. Следует отметить, что точка установки будет отличаться в зависимости от модели автомобиля. Поэтому для поиска лучше обратиться к инструкции производителя, где указана позиция соприкосновения с охлаждающей жидкостью.

Рис. 3. Место установки датчика температуры охлаждающей жидкости

Наиболее распространенным местом установки является:

1. головка блока цилиндров или выпускной патрубок;
2. верхний шланг радиатора;
3. корпус термостата;
4. в некоторых ситуациях может устанавливаться два датчика температуры– на входе и на выходе.

Место установки предусматривает обеспечение контакта чувствительного элемента с охлаждающей жидкостью. Но, в случае утечки антифриза из системы, контакт может  нарушиться и контроль температуры прекратиться. В результате этого вы получите некорректные показания, что может повлечь сбой в работе системы.

Признаки поломки

Как и неисправности любого устройства в автомобиле, выход со строя сенсора температуры охлаждающей жидкости может привести к нежелательным последствиям.

При движении машины поломка может проявляться как:

1. проблематичный запуск мотора в холодную погоду;
2. нетипичные звуки от выхлопных газов только запущенного мотора;
3. при достижении максимальной температуры мотор глохнет;
4. не запускается вентилятор охлаждения при нагревании ДВС;
5. превышение расхода топлива сверх установленной нормы.

Современные авто выводят данные о нарушении температуры охлаждающей жидкости на дисплей. Причиной неисправности может стать как механическая поломка (сорванная резьба, растрескивание корпуса, перегорание термистора), так и электрическая (короткое замыкание в измерительной цепи или обрыв провода). Чтобы убедиться в правильности вашего предположения, проверьте датчик, и, при необходимости замените его новым.

Проверка и замена

Следует отметить, что появление характерных признаков может обуславливаться и другими поломками. К примеру, поломкой вентилятора охлаждения или нехваткой охлаждающей жидкости. Поэтому для начала необходимо проверить работоспособность и правильность показаний  датчика температуры охлаждающей жидкости.

На практике существует довольно большое число методов, одни из которых вы можете реализовать в домашних условиях. Другие, как съем осциллограммы, вам проведут только на станциях техобслуживания. Самостоятельно произведите внешний осмотр датчика охлаждающей жидкости – на нем должны отсутствовать следы ржавчины, подтеки антифриза, трещины и прочие следы.

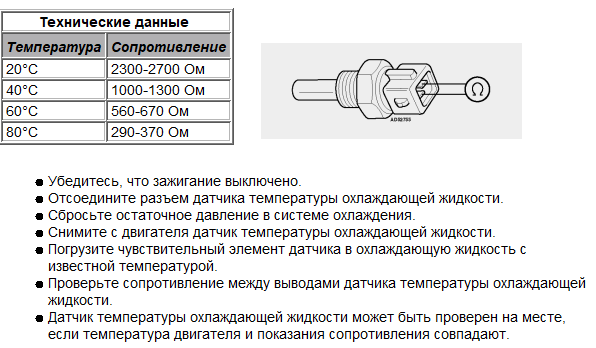

Если внешне датчик исправен, проверьте его с помощью мультиметра, для этого:

• Отсоедините шлейф от контактов датчика – вам необходимо получить доступ для проведения замеров.

Рис. .4. Отсоедините шлейф от контактов датчика

• Измерения производятся изначально при холодном ДВС. Если это условие не обеспечено, выкрутите датчик с посадочного места и опустите чувствительный элемент в холодную воду.

Рис. 5. Выкрутите датчик с посадочного места

• Подключите щупы мультиметра к выводам датчика и замерьте величину омического сопротивления.

Рис. 6. Подключите щупы к выводам датчика

• Затем запустите ДВС и дождитесь включения вентилятора охлаждения, если вы выкрутили датчик температуры, поместите его в кипяток. Повторно замерьте величину переходного сопротивления.

Рис. 7. Опустите датчик в горячую воду и повторно измерьте сопротивление

• Сравните полученные данные сопротивления для вашей модели автомобиля. К примеру, ниже приведена такая таблица:

Таблица: зависимость сопротивления и падения напряжения датчика температуры от степени нагрева

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	4800 – 6600	4,00 – 4,50
10	4000	3,75-4,00
20	2200 – 2800	3,00 – 3,50
30	1300	3,25
40	1000-1200	2,50 – 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 – 380	1,00-1,30
110		0,5
	разрыв цепи	5,0 ±0,1

В рассматриваемом примере в холодном состоянии при +10 ºС сопротивление будет составлять 4000 Ом. После того, как вы опустите его  в кипяток, исправный датчик будет иметь сопротивление в пределах 200 – 270 Ом. Если показания кардинально отличаются, налицо поломка сенсора, в таком случае его необходимо заменить.

Для замены датчика температуры охлаждающей жидкости из системы охлаждения слейте антифриз. Отключите шнур питания, если еще не отсоединили его. Затем, при помощи торцевого или рожкового ключа выкрутите сам сенсор.

Установите новый датчик охлаждающей жидкости в посадочное место, обязательно наденьте прокладку. Плотно зажмите его ключом по резьбе до упора.

Рис. 8. Плотно зажмите ключом новый датчик

Замена окончена, можете подключить питающий шнур и залить обратно охлаждающую жидкость.

Список использованных источников

• Диана Скляр «Ремонт и обслуживание автомобилей для чайников» 2012
• Коробейник А.В. «Ремонт автомобилей. Практический курс» 2003
• Твег Росс «Система впрыска бензина. Устройство, обслуживание, ремонт» 2003
• Березин С. В. «Справочник автомеханика» 2008

Датчики температуры в автомобиле: общая информация. Как устроены температурные датчики: какие они бывают

Температурные датчики – элементы электрических цепей, изменяющие свое сопротивление в зависимости от температуры.

Классификация:
По принципу работы:
Термовыключатели – работают по принципу ключа – при изменении температуры происходит скачкообразное изменение сопротивления:
1. при достижении определённой температуры сопротивление падает с единицы практически до нуля – термовыключатели работающие на замыкание.
2. при достижении определённой температуры сопротивление возрастает с нуля до единицы – термовыключатели работающие на размыкание.
Терморезисторы – меняют свое сопротивление постепенно в зависимости от температуры.
— терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) ). С увеличением температуры их сопротивление уменьшается.
— терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) — позисторы). С увеличением температуры их сопротивление возрастает.

По выполняемой функции:
1. Датчики включения вентилятора.
2. Датчики на температурную стрелку.
3. Датчики на систему впрыска.

Термовыключатели
Термовыключатели устанавливаются на большом круге циркуляции, как правило, на радиаторе охлаждения, либо рядом с ним.
Термовыключатели делятся на два вида:
— включения аварийной индикации
— включения вентилятора охлаждения

Температурные датчики — важные детали системы управления двигателем, участвующие в экономии топлива и уменьшении вредных выбросов. Вместе с другими датчиками, температурные датчики передают электронному блоку управления двигателем (ЭБУ / ECU) данные, необходимые для управления впрыском топлива.

Существует несколько основных типов датчиков:
1. Датчики температуры охлаждающей жидкости. Их функция заключается в измерении температуры охлаждающей жидкости. Эти датчики устанавливаются в малом круге циркуляции охлаждающей жидкости и передают данные напрямую в ЭБУ. Диапазон измеряемых температур колеблется от -40 градусов до + 130 градусов.
2. Датчики температуры входящего воздуха. Устанавливаются на впускном тракте. Эти датчики измеряют температуру поступающего в двигатель воздуха, эти данные, в сочетании с данными, поступающими с датчика расхода воздуха, позволяют ЭБУ более точно рассчитывать массу поступившего в двигатель воздуха. Диапазон измеряемых температур колеблется от -40 градусов до + 120 градусов.
3. Датчики наружной температуры. Функция этих датчиков аналогична функции датчиков температуры входящего воздуха. Отличие заключается в месте установки. Они устанавливаются не во впускном тракте.

В основе конструкции температурного датчика лежит терморезистор – полупроводник, электрическое сопротивление, которого изменяется в зависимости от температуры. По типу изменения сопротивления от температуры выделяют два типа терморезисторов:
— терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) — термисторы).
— терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) — позисторы).

Терморезисторы с отрицательным температурным коэффициентом сопротивления:
Их сопротивление определяется по формуле:

Rt – сопротивление терморезистора
R25 – сопротивление терморезистора при 25 градусах
B – константа (зависит от свойств материала из которого изготовлен терморезистор)
T – температура терморезистора
Из формулы видно, что чем выше температура, тем меньше сопротивление терморезистора.

График изменения сопротивления позистора в зависимости от температуры:

Устройство автомобильного датчика температуры охлаждающей жидкости:

Connector – электрический разъем для присоединения датчика к электропроводке автомобиля.
Metal body – корпус датчика
Gasket – уплотняющая прокладка
Thermistor — термистор

При неисправности термодатчика нужно проверить состояние разъема и корпуса датчика, при наличии повреждений требуется заменить датчик на новый.

Причины поломки термодатчиков:
— механическое повреждение датчика
— перегрев датчика

Признаки выхода из строя термодатчика:
— повышенный расход топлива
— потеря мощности
— перегрев двигателя
— включение аварийной индикации на приборной панели
— затруднённый запуск двигателя
— увеличение токсичности выхлопных газов

Обслуживание:
Требуется проверять работу температурных датчиков каждые 25000км. В случае нарушения работы датчика его необходимо заменить на новый. В случае с датчиками температуры воздуха необходимо проводить регулярную очистку его от загрязнений, затрудняющих его работу.

Термодатчики охлаждающей жидкости затягиваются с усилием 30-50 Nm. Герметизирующую прокладку нельзя использовать повторно. Каждый раз при монтаже датчика требуется использовать новую прокладку.



Измерение датчика температуры охлаждающей жидкости

Скачать измерение

Тип:	NTC Датчик температуры
Питание:	Ground
.	0,2 В горячая до 4,0 В холодная

Работа датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости имеет встроенный резистор NTC. Сопротивление резистора с отрицательным температурным коэффициентом (NTC) уменьшается при повышении температуры. Резистор в датчике вместе с резистором в ЭБУ образуют делитель напряжения, который питается от источника питания 5 В. При изменении температуры изменяется сопротивление и напряжение сигнала на выходе делителей. ЭБУ может определять температуру двигателя по напряжению сигнала датчика. и регулирует время открытия форсунки. В этом примере измерения измеряется напряжение сигнала датчика температуры охлаждающей жидкости.

Подключение лабораторного эндоскопа

Правильность работы датчика температуры охлаждающей жидкости можно проверить, измерив следующие напряжения сигналов: см. рисунок 1:

Канал	Зонд	Напряжение	Диапазон
1		Выходной сигнал датчика	4 В
		Масса на аккумуляторе

Рисунок 1: Схема измерения Рисунок 2: Измерение рабочего датчика температуры охлаждающей жидкости

Лабораторный эндоскоп подключается к датчику температуры охлаждающей жидкости через измерительный провод TP-C1812B и обратный датчик TP-BP85. и установите режим записи. В режиме записи выполняется потоковое измерение, непрерывное отображение сигналов в прямом эфире на экране. Поскольку измеряемые сигналы изменяются медленно, Automotive Test Scope ATS5004D настроен на медленную скорость измерения.

Измерение

На рис. 3 показана осциллограмма датчика температуры охлаждающей жидкости при прогреве двигателя. Этот сигнал можно загрузить и использовать для правильной настройки лабораторного объема или в качестве эталонного сигнала.

Скачать измерение датчика температуры охлаждающей жидкости

Рисунок 3: Лабораторное измерение датчика температуры охлаждающей жидкости

Канал 1 (красный) показывает сигнал датчика температуры охлаждающей жидкости при прогреве двигателя. В начале измерения включается ключ и вскоре после запуска двигателя что видно по всплеску напряжения сигнала. После запуска двигателя напряжение начинает снижаться из-за прогрева двигателя. Это измерение выполнено при температуре наружного воздуха 17°C, что соответствует напряжение сигнала 2,5 В. Измерение проводится до тех пор, пока температура двигателя не достигнет 82,5°C.

Сигнал датчика был преобразован в фактическую температуру двигателя с помощью входа/выхода усиления/смещения. Фиолетовая линия показывает результирующую температуру двигателя. Настройки входа/выхода Gain/Offset в этом примере измерения зависят от типа используемого датчика температуры. в конкретном автомобиле, который измеряется.

Диагностика

Значения сигналов могут отличаться на разных типах блоков управления двигателем и датчиков температуры охлаждающей жидкости. Обратитесь в ATIS за информацией о конкретных блоках управления двигателем и датчиках температуры.

Следующие отклонения сигнала могут указывать на проблему:

• Нет сигнала:
  Причина: задние датчики не подключены (выполните проверку подключения), замыкание на массу, датчик неисправен
• Напряжение сигнала слишком высокое:
  Причина: плохое заземление или его отсутствие, датчик неисправен
• Зашумленный сигнал:

  Причина: повреждена проводка сигнала или заземляющий провод, плохой контакт в клеммах разъема, датчик неисправен
• Сигнал показывает смещение:
  Причина: область действия не настроена на связь по постоянному току: , плохое заземление, датчик неисправен

СВЯЗАННЫЕ

ПРОДУКТЫ

Прибор для автомобильных испытаний ATS5004D

Measure lead TP-C1812B

Back Probe TP-BP85

Automotive Diagnostics Kit ADK5004D

ATIS

RELATED

ARTICLES

Indirect injection voltage measurement

A lab scope используется для измерения напряжения сигнала форсунки на холостом ходу двигателя при рабочей температуре. Сигнал с датчика отображается и может быть загружен. Чтобы помочь определить, правильно ли работает инжектор, различные возможные отклонения от примерного сигнала упоминаются вместе с возможными причинами.

Audi A8 не заводится

Audi A8 отказывается заводиться сразу после поездки. Только после того, как он остынет, он снова запустится. Дилер не смог это исправить. После измерения различных сигналов с помощью автомобильного осциллографа проблему можно было проследить до неисправность датчика температуры охлаждающей жидкости.

Отказ от ответственности

Этот документ может быть изменен без уведомления. Все права защищены.

Информация в этом примечании к применению тщательно проверена и считается надежной. однако TiePie Engineering не несет ответственности за любые неточности.

Предупреждение о безопасности:

• Перед измерением убедитесь, что источники опасно высокого напряжения отключены или защищены от прикосновения. Опасными считаются напряжения свыше 30 В переменного тока (среднеквадратичное значение), 42 В переменного тока пикового значения или 60 В постоянного тока.
• Соблюдайте чистоту на рабочем месте при выполнении измерений.
• Это измерение и процедуры являются примерами / рекомендациями по измерению и не являются предписанными протоколами.
• Инженеры TiePie не могут предвидеть действия по обеспечению безопасности, которые необходимо предпринять для защиты людей и оборудования. Перед началом измерения проверьте, какие меры безопасности необходимо применить.

Сколько Ом должен иметь датчик температуры охлаждающей жидкости?

Принцип работы датчика ЕСТ

При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет в диапазоне от 2000 Ом до 3000 Ом . После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально уменьшается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.

Аналогично, как узнать, неисправен ли датчик температуры охлаждающей жидкости? Если вы заметили более сильные колебания температуры двигателя или она выглядит выше или ниже, чем обычно, во время вождения , это может быть датчик температуры охлаждающей жидкости двигателя. В частности, если кажется, что ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения.

Как проверить автомобильный датчик?

Как проверить автомобильные датчики кислорода

1. Снимите датчик и проверьте его на наличие плохих контактов или оголенных проводов.
2. Переустановите датчик и включите двигатель. …
3. Установите цифровой вольтомметр на показания милливольт.
   …
4. Снова включите двигатель и посмотрите на показания счетчика. …
5. Найдите вакуумный порт и откройте его, чтобы создать утечку вакуума.

Как проверить трехпроводной датчик температуры?

Как подключить двухпроводной датчик температуры?

Как проверить проводку датчика ECT? Проверка омметром

1. Запустите двигатель на холодном двигателе. …
2. Подсоедините омметр к клеммам датчика.
3. Измерьте сопротивление датчика и запишите показания.
4. Подсоедините разъем проводки датчика.
5. Запустите двигатель и дайте ему поработать две минуты, затем выключите двигатель.

Что произойдет, если отключить датчик температуры охлаждающей жидкости?

Что произойдет, если отключить датчик температуры охлаждающей жидкости? Что это? Отключение датчика охлаждающей жидкости двигателя во время работы автомобиля , вероятно, приведет к тому, что двигатель будет глохнуть и работать с перебоями . Индикатор двигателя может не загореться в ближайшее время, но в PCM будет зарегистрирован DTC (диагностический код неисправности).

Что делать с неисправным датчиком температуры? При неисправности датчика температуры охлаждающей жидкости он может передавать на ЭБУ ложный сигнал. А реакция компьютера может привести к разбалансировке расчетов времени и топлива. Также часто случается, что датчик температуры охлаждающей жидкости выходит из строя без предупреждения и посылает на компьютер постоянно холодные сигналы.

Как проверить датчик температуры?

Как протестировать датчик температуры

1. Отсоедините разъем от датчика температуры охлаждающей жидкости (датчика температуры). …
2. Подсоедините разъем к датчику. …
3. Снова отсоедините разъем от датчика. …
4. Определите разницу двух показаний.

Как устранить неисправность датчика? Как устранить неисправности датчиков скорости

Ответы по теме

1. 1.) Проверьте подключение датчика. …
2. 2.) Проверьте зазор. …
3. 3.) Измерение сопротивления (только двухпроводная вилка) …
4. 4.) Проверьте питание (только трехпроводная вилка) …
5. 5.) Проверьте проводку (только трехпроводная вилка)

Как выполнить проверку датчика?

Если вы используете телефон Samsung, наберите секретный код *#0*# , чтобы выполнить проверку телефона без установки дополнительных приложений. Выберите вкладку датчика на отображаемом экране и следуйте инструкциям, чтобы проверить поддерживаемые датчики на вашем телефоне.

Как определить, что датчик неисправен?

Выходной сигнал датчика можно проверить с помощью вольтметра или наблюдать на сканирующем приборе. Если при открытии дроссельной заслонки выходной сигнал падает, датчик неисправен и нуждается в замене . На некоторых старых автомобилях настройку напряжения холостого хода датчика необходимо отрегулировать до указанного напряжения.

Что такое 2-проводной RTD? Резистор сопротивления представляет собой просто проволочный резистор, который по своей природе имеет только два вывода . Следовательно, при повышении температуры сопротивление увеличивается. В высококачественном RTD обычно используется платиновая проволока, которая имеет линейное предсказуемое изменение сопротивления при изменении температуры.

В чем разница между 2-проводным и 3-проводным RTD?

2-проводные термометры сопротивления в основном используются с короткими проводами или там, где не требуется высокой точности. Третий провод обеспечивает метод удаления среднего сопротивления провода из измерения датчика .

Что такое 2-проводной RTD?

Резистор сопротивления представляет собой просто проволочный резистор, который по своей природе имеет только два провода . Следовательно, при повышении температуры сопротивление увеличивается. В высококачественном RTD обычно используется платиновая проволока, которая имеет линейное предсказуемое изменение сопротивления при изменении температуры.

В чем разница между 2-проводным и 3-проводным RTD? Двухпроводные термометры сопротивления в основном используются с короткими проводами или там, где не требуется высокой точности. Третий провод обеспечивает метод удаления среднего сопротивления провода из измерения датчика .

Датчик температуры охлаждающей жидкости имеет предохранитель?

Датчик температуры не имеет отдельного предохранителя , о котором я знаю. Если остальная часть кластера и DIC в порядке, а не работает только датчик температуры, это может быть плохая земля, передающий блок или шаговый двигатель. Чтобы убедиться, что все стрелки манометра работают правильно и плавно, попробуйте запустить его несколько раз.

Как проверить датчик?

Используйте эту процедуру для проверки датчика.

1. Снимите датчик и проверьте его на наличие плохих контактов или оголенных проводов.
2. Переустановите датчик и включите двигатель. …
3. Установите цифровой вольтомметр на показания милливольт. …
4. Снова включите двигатель и посмотрите на показания счетчика.

Каковы симптомы неисправности датчика температуры? Неисправность датчика температуры охлаждающей жидкости Симптомы

• Индикатор Check Engine. …
• Плохой пробег. …
• Электрические вентиляторы охлаждения не включаются. …
• Черный дым из выхлопной трубы. …
• Трудное начальное состояние. …
• Двигатель перегревается. …
• Плохой холостой ход. …
• Низкая производительность двигателя.

Датчики температуры охлаждающей жидкости (CTS)

Член Австралийской ассоциации послепродажного обслуживания автомобилей

Последние новости Датчики температуры охлаждающей жидкости (CTS) Что необходимо знать техникам при диагностике и проверке датчиков охлаждающей жидкости или связанных с ними неисправностей цепи. Общий датчик температуры охлаждающей жидкости двигателя, являющийся простым, но очень важным входным сигналом PCM, может иметь варианты, о которых техническому специалисту необходимо знать, что может сэкономить время диагностики и предотвратить ненужную замену CTS. Стандартный двухконтактный датчик охлаждающей жидкости NTC обычно располагается рядом с термостатом для отслеживания изменения температуры охлаждающей жидкости, чтобы помочь PCM в управлении топливными смесями, управлении зажиганием, работе системы выбросов и многих других системах, связанных с температурой. Типовой термистор с отрицательным температурным коэффициентом – 2-контактные блоки CTS Эти блоки CTS обычно соединяются в простую электрическую цепь, выходной сигнал которой легко проверяется или контролируется подходящим сканером либо по выходному напряжению, либо по температуре двигателя. Примечание: в датчиках этого типа существует электропроводность , а не между любой клеммой и внешним корпусом датчика. Тестирование мультиметром обычно для тестирования: Источник опорного напряжения (5 В) Земля/соответствие заземления. (важно проверить исправность цепи заземления) Общие Выходное напряжение. Показания сопротивления на клеммах CTS. Периодически возникающие неисправности датчика охлаждающей жидкости требуют наличия сканера для мониторинга данных в реальном времени или последовательности моментальных снимков для исследования результатов после возникновения неисправности. Примечание : типичными общими неисправностями системы двигателя автомобиля могут быть: Скорость холостого хода выше нормальной. Повышенный расход топлива. Плохое поведение при запуске Прерывистая остановка Возможно, вентилятор охлаждения двигателя не работает или постоянно включен. Двухступенчатый датчик охлаждающей жидкости двигателя В системе Commodore Delco используются отдельные внутренние цепи резисторов охлаждающей жидкости PCM для увеличения разрешения сигнала CTS. При температуре охлаждающей жидкости ниже 51 °C обе цепи резисторов используются (4348 Ом) в PCM, что приводит к показанию напряжения 3,5 В при 0 °C и снижению напряжения (по мере увеличения температуры двигателя) до 1,0 В при 50 град С. Температура охлаждающей жидкости выше 51 °C , PCM переключается на цепь датчика охлаждающей жидкости 348 Ом в PCM, в результате чего напряжение составляет 3,5 В при 51 °C и снижается до 1,0 В при 110 °C. Типичные приблизительные показания сопротивления для этого (CTS-016) датчика охлаждающей жидкости: Также ожидаемые значения напряжения при включенном зажигании или работающем двигателе. Двухконтурный CTS Цепь CTS на некоторых более ранних автомобилях Volvo может вызвать путаницу при проведении испытаний цепи. В этом типе датчика CTS корпус используется в качестве заземления, которое используется внутренней цепью температуры охлаждения двигателя, а также отдельной цепью для модуля управления зажиганием. Для проверки CTS только этого типа «или» перед установкой нового используйте щуп омметра от корпуса CTS к любой из двух клемм CTS, которые должны показывать сопротивление (цепь). Примечание: В датчиках охлаждающей жидкости обычного типа не должно быть цепи. Датчик температуры головки блока цилиндров типа Ford. Этот датчик расположен в задней части головки блока цилиндров и не контактирует с охлаждающей жидкостью. Сопротивление, как и любой другой CTS, будет изменяться в зависимости от температуры, и, как и система Delco на Commodore, PCM использует двухступенчатую внутреннюю сеть резисторов, которая переключается прибл. 60 град С. Типичные показания напряжения и сопротивления для этого датчика температуры головки цилиндров: Комбинация CTS и датчика температуры CTS, в котором используется более 2 клемм, обычно включает датчик на приборной панели или датчик сигнальной лампы, встроенный в датчик. Может включать 3 терминала или 4 терминала CTS. 2 клеммы используются для цепи CTS. Другие клеммы могут вести непосредственно к приборам автомобиля или к ЭБУ двигателя. Прочие системы. В некоторых автомобилях BMW (например, BMW X3) используется дополнительный датчик температуры охлаждающей жидкости, расположенный на выходе из радиатора, для контроля температуры охлаждающей жидкости. температура охлаждающей жидкости на выходе из радиатора. Эта информация используется ЭБУ для определения момента включения электрического вентилятора системы охлаждения. DME также использует другие входы для управления работой и скоростью охлаждающего вентилятора. Обычно: Температура охлаждающей жидкости в головке блока цилиндров от обычного CTS, а также сигнал от работы переменного тока. Примечание: при отказе датчика температуры на выходе обычно регистрируется код, и технический специалист должен проверить датчик. правильный датчик при диагностике этих неисправностей. Ассортимент датчиков Premier Auto Trade включает почти 150 датчиков температуры охлаждающей жидкости (CTS) от ведущих мировых производителей, охватывающих более 15 миллионов автомобилей в Австралии и Новой Зеландии. Когда вы поставляете и устанавливаете продукцию от Premier Auto Trade, вы можете рассчитывать на продукт, разработанный и протестированный в соответствии со спецификациями производителя автомобиля, предлагающий оригинальную форму, посадку и функциональность. Premier Auto Trade распространяет продукцию по всей Австралии через сеть специализированных реселлеров и ведущих автомобильных групп.

Последние новости Дизельные насосы Common Rail (HDP) Датчик температуры выхлопных газов (EGT) Хомуты для шлангов Датчики MAP (абсолютное давление в коллекторе) Электрические водяные насосы Широтно-импульсная модуляция (ШИМ) Датчики массового расхода горячего воздуха Проволока/пленка) Замена бензиновой топливной форсунки Электронные дроссельные заслонки (TBO) Двойные системы впрыска бензина – Технический совет Датчики скорости вращения колес — больше, чем просто ABS PAT расширяет диапазон датчиков выбросов Обновление линейки инжекторов PAT Racing & Performance Катушки не катушки! Ассортимент ICON SERIES расширяется Работа датчиков уровня и температуры масла Симптомы отказа датчиков температуры воздуха Тестирование датчиков абсолютного давления Насос TI Automotive Mustang Performance Новые серии ICON Range5 Premium 900 Sensors Hose Clamp4 900 Sensors Range 04 Проблемы с реле на автомобиле Испытательное оборудование и инструменты Датчики топливной рампы (FRS) Неисправность вторичного зажигания Проверка электрических топливных насосов Рабочие характеристики топливных рамп и фильтров Соленоиды электрических клапанов (EVS) Электронные корпуса дроссельной заслонки Высокопроизводительные топливные элементы и расширительные баки Поиск неисправностей Регуляторы давления топлива (FPR) Проверка приводов регулируемых фаз газораспределения (VCA) Проверка датчиков положения педали акселератора (APS) Диагностические датчики угла поворота коленчатого вала (CAS) Регуляторы и датчики производительности Дифференциальные датчики скорости вращения колес (WSS) Датчики массового расхода воздуха — термопленка Механические топливные насосы (MFP) Шланги серии Matter000 Датчики (PMS) Высокопроизводительные топливные форсунки Топливные форсунки (GDI) Свечи зажигания DENSO Высокопроизводительные топливные насосы Выключатели вентилятора охлаждения (CFS) Датчики температуры воды (WTS) Выключатели фонарей заднего хода Датчики температуры масла (OTS) Воздушные фильтры BMC Мигалки Датчики давления выхлопных газов (EPS0009) Переключатели Датчики температуры охлаждающей жидкости (CTS) Регулируемые впускные коллекторы (VIM) и впускные регулирующие клапаны (ICV) Датчики уровня масла (OLS) Датчики положения дроссельной заслонки (TPS) Датчики температуры воздуха (ATS) Зажигание – конденсаторы, контактные группы, крышки распределителя и роторы Аксессуары топливной системы (FSA) Датчики абсолютного давления (MAP) Датчики топливной рампы (FRS) Датчики скорости (SPS) Новая линейка топливных насосов серии ICON Новая линейка шлангов серии ICON Расширение диапазона рабочих характеристик продолжается Расширение диапазона датчиков кислорода PAT PAT расширяет автомобильное присутствие после рынка.
