Виды автомобильных фар: описание, назначение, устройство

Главная » Новости » Все об автомобильных фарах

Среди системы электрооборудования фары считаются очень важным элементом, поскольку никакая, даже самая продвинутая электроника не помогает качественно улучшать видимость в темное время суток или при сильном тумане. Поэтому от видов автомобильных фар зависит то, насколько безопасной будет поездка, и это обязан понимать каждый собственник автомобиля. В зависимости от расположения фары бывают передние и задние, однако именно первые считаются приоритетными. По своему функционалу они делятся на несколько классов:

 фары дальнего света, способные обеспечивать комфортный свет на расстоянии до 300 метров, причем даже на большой скорости движения;

 оптика ближнего света, которая светит ярко (до 50 метров), однако лишь на ограниченном пространстве;

 противотуманки, представляющие собой дополнительные лампы, использующиеся при плохих погодных условиях; их главный недостаток заключается в том, что такие автомобильные фары, виды которых по конструкции могут быть разными, при использовании с фарами ближнего света сильно слепят других водителей;

 ходовые огни, предназначенные для использования днем – они помогают дополнительно обозначать автомобиль в условиях недостаточной видимости;

 габаритные огни, устанавливаемые и спереди, и сзади.

 В свою очередь, по принципу работы автомобильные фары делятся на 3 группы – галогеновые, ксеноновые и светодиодные. Цены на них очень разные, но все-таки самыми интересными представляются светодиоды, появившиеся недавно. Впрочем, подробнее стоит рассмотреть и другие виды световой оптики для автомобилей, потому что они по-прежнему устанавливаются даже на премиальных импортных моделях.



Галогеновые

Этот тип автомобильной оптики считается самым востребованным из-за простоты принципов работы и большого диапазона цен за комплект. То есть подобрать их можно под любой бюджет, что очень нравится автовладельцам. По этой причине ими часто комплектуются автомобили прямо на конвейере, хотя по цветовой температуре и яркости галогенки уступают более современным светодиодным и ксеноновым фарам.

Название фар происходит от источника света, которым является лампа, заполненная галогенами различных газов. То есть, по сути, это просто улучшенная версия лампы накаливания, используемая для габаритных огней и фар головного света. Что касается головной оптики, то существует несколько ее разновидностей – совмещенная и разделенная. В разделенной используется 2 галогеновые лампы с одной нитью накаливания, позволяющие переключать свет с ближнего на дальний, и наоборот. Во втором же случае нитей накаливания две, но лампа одна. Однако это тоже позволяет эффективно переключать режимы освещения.

Сейчас в автомагазинах можно купить галогеновые фары с увеличенной светоотдачей, достигаемой добавлением в состав газовой смеси ксенона. Причем можно вообще заменить галогенки на ксеноновую оптику, поскольку два типа оптики имеют универсальные цоколи. Однако проводить такую переделку самостоятельно не стоит, так как при отсутствии соответствующей документации владельцу машины грозит штраф.



Ксеноновые

Такие виды автомобильных фар имеют большое количество составляющих элементов, однако они обладают улучшенными характеристиками. Правда, чтобы установить ксенон, требуется много места под капотом, и это следует обязательно учитывать. Наверное, по этой причине такая оптика в основном монтируется на премиальных машинах, свою роль играет и высокая цена за штатный комплект. Зато по сравнению с галогеном ксенон имеет и свои преимущества:

 невысокая потребляемая мощность;

 разная цветовая температура, от стандартного желтовато-белого света до яркого голубого;

 повышенный эксплуатационный период – свыше 3500 часов;

 возможность использования пластикового рассеивателя, так как такой тип фар практически не нагревается.

Среди немногих недостатков использования ксеноновой оптики можно отметить обязательное использование омывателей и корректоров. Если не соблюдать это правило, то свет будет некачественным, а поездка в темное время суток – опасной. Кроме того, для работы фаре требуется блок розжига, хотя это в целом нельзя признавать недостатком. Просто данный факт усложняет конструкцию ксеноновой оптики, а чем больше в ней составляющих, тем больший риск поломки. Наконец, ксеноновому комплекту требуется квалифицированный монтаж вместе с кропотливой регулировкой.



Светодиодные

Такие фары появились относительно недавно, однако они уже завоевали признание у автолюбителей как лучшие осветительные элементы. Вот только в качестве головной оптики они устанавливаются далеко не всеми производителями машин, хотя принцип работы ламп у всех одинаков. Причем нужно учитывать и то, что светодиодные фары и светодиодные лампы – не совсем одно и то же. Разница очень простая: лампы имеют цоколь, подходящий под многие модели автомобилей, а у фар их нет. Соответственно, если фары ломаются, то придется заказывать новый комплект, а это на данный момент недешево. Правда, цена на эти изделия постепенно снижается, но не так быстро, как хотелось бы многим владельцам машин.

В отличие от галогеновых и ксеноновых ламп, светодиоды не ослепляют водителей встречных машин, хотя и светят ярко-белоснежным цветом. К тому же уровень энергопотребления у них в разы ниже по сравнению с аналогами. Кроме того, благодаря водонепроницаемой и ударопрочной конструкции светодиодные лампы способны прослужить свыше 10 000 часов.

Наконец, каждый светодиод имеет собственный отражатель, который размещен под точным углом. И это приводит к тому, что световой луч не рассеивается по сторонам, как в случае с галогеновыми фарами.



Твитнуть

Последние новости:

Не закрывается дверь в машине: причины и что делать

01.07.2022

Иногда водители сталкиваются с проблемой, когда не закрывается дверь в машине, и нужно что-то делать с этим. Дверца перестает закрываться и с язычка блокировки, и с брелока сигнализации, и с блока ЦЗ. Причинами этого могут быть не только износ деталей, но и заклинивание механических элементов, провисание петель и прочее. Также бывают ситуации, когда дверь захлопывается нормально, но не запирается. Рассмотрим, какие причины вызывают неполадки, и как их устранить.

Подробнее

Как правильно прокачать тормоза

18.04.2022

Большинство водителей не знают, в какой последовательности прокачивать тормоза, и для чего это нужно делать. Однако эти знания рано или поздно понадобятся любому автовладельцу. Процедура не такая сложная, как может показаться на первый взгляд. Может быть не нужно опять ехать в сервис и отдавать свои кровные? Провести прокачку действительно можно самостоятельно, если придерживаться определенных правил. Рассмотрим, как это сделать, и какие ошибки не стоит допускать. Подробнее

Датчик температуры всасываемого воздуха

18.03.2022

В автомобиле есть множество разных датчиков, в том числе датчик температуры всасываемого воздуха. Неисправность элемента серьезно влияет на функционирование «движка», особенно зимой, когда на улице минусовая температура. Расположение датчика, его принцип работы и неисправности — далее по тексту. Подробнее

Проверка датчиков АБС

16. 03.2022

Функционирование тормозной системы сопряжено с работой датчиков АБС. Именно они позволяют эффективно затормаживать и обеспечивать слаженную работу. Сенсорные детали отправляют на ЭБУ информацию о вращении колес. Далее выстраивается определенный алгоритм действий. Иными словами, АБС помогает предотвратить блокировку колес в случае экстренной остановки. Ей необходимо сохранять управляемость транспорта. Но что предпринять, если возникли подозрения в правильной работе датчика? Рассмотрим, как проверить датчик АБС, какие для этого нужны инструменты. Подробнее

Прямая и обратная полярность аккумулятора

22.02.2022

Любая батарея обладает выводами, располагающимися на корпусе. АКБ с помощью клемм подсоединяется к бортовой сети для питания стартера и иных устройств. Полярностью называют то, как именно располагаются «+» и «-». Автовладельцы обязаны различать полярность, иначе они спутают контакты во время установки аккумуляторной батареи. Рассмотрим подробнее, что такое прямая и обратная полярность аккумулятора, почему нельзя их перепутать. Подробнее

Как почистить дроссельную заслонку

09.02.2022

Основная функция дроссельной заслонки — это контроль над количеством воздуха, который поступает в цилиндры двигателя. После нескольких лет регулярной эксплуатации автомобиля на дроссельной заслонке образуются отложения, которые начинают мешать ее свободному ходу. Чистку дроссельной заслонки лучше доверить профессионалу, а потому специалисты рекомендуют воспользоваться услугами автосервиса. Но с другой стороны, не все водители желают тратить деньги на процедуры. Именно у них возникает закономерный вопрос: как правильно почистить дроссельную заслонку самостоятельно. Рассмотрим этот вопрос подробнее. Подробнее

Как проверить датчик массового расхода воздуха

08.02.2022

Датчик массового расхода воздуха — это прибор, контролирующий объем поступающих воздушных масс в систему ДВС для создания горючей смеси.

Это помогает получить максимальную мощность мотора при небольшом расходе топлива. От информации на датчике зависит работа иных систем, которые тесно связаны с ним. Датчик нельзя назвать обязательным прибором для функционирования мотора. Если он выйдет из строя, то можно будет переключиться на обходную программу управления и доехать до места ремонта. Рассмотрим в данном материале, как проверить датчик массового расхода воздуха и что для этого потребуется. Подробнее

Неисправность катушки зажигания

07.02.2022

Катушка зажигания ломается в момент, когда в ней происходит пробой в слабом участке корпуса. Иными словами, поломка характеризуется механическим повреждением в виде трещин или оплавления. Область пробоя может выглядеть точечно, быть в форме дорожек или трещин. Из-за таких неисправностей воздушно-топливная смесь хуже возгорается либо вовсе выводит из строя модуль. Рассмотрим подробнее пробой катушки зажигания симптомы этого явления. К счастью, обнаружить неполадку возможно визуально, но для точности работы потребуется дополнительная проверка с помощью вспомогательных инструментов.

Если будет выявлена поломка, то придется заменять деталь с нуля, либо отсрочить процедуру. Подробнее

Опасное вождение в ПДД

06.02.2022

Экстремальная езда не нравится ни пассажирам, ни пешеходам, ни сотрудникам ДПС. Именно поэтому в середине 2016 года в правилах дорожного движения появился новый пункт, касаемый опасного вождения. Но к счастью, за это не было предусмотрено никаких штрафов. Рассмотрим, что подразумевается под понятием «опасное вождение», можно ли избежать наказания за него и какими законами регулируется агрессивная езда? Подробнее

Замена салонного фильтра

05.02.2022

Замена салонного фильтра — проблема, которая часто встает перед водителем. Фильтр является важным элементом системы. Он защищает водителя и всех находящихся в машине от пыли и вредных выбросов. От качества данной детали и частоты замены зависят комфорт и здоровье человека. Именно поэтому каждый автовладелец должен уделять большое внимание и второстепенным деталям тоже. Как говорит статистика, около 30% водителей не знают о существовании фильтра до тех пор, пока не обнаружат его поломку. Подробнее

Как проверить антифриз

04.02.2022

Система охлаждения каждого автомобиля является жизненно важной частью его работы. Без необходимого уровня жидкости или просто антифриза двигатель может перегреться. Поэтому необходимо регулярно контролировать уровень этой жидкости. Во время проверки следует оценить общее состояние ОЖ, температуру замерзания и кипения. Это можно сделать своими руками при помощи нагрева, либо специальных инструментов. Важно убедиться, что в системе охлаждения нет масла, газов, отсутствует утечка. Рассмотрим в данной статье подробнее, как проверить антифриз на качество в машине. Подробнее

Как чистить автомобиль от снега и льда зимой

03.02.2022

К сожалению, многие водители не знают, как правильно чистить машину от снега. Именно поэтому зима для автовладельцев – настоящий вызов. В течение многих лет удаление снега и льда с автомобильных стекол было почти национальным зимним видом спорта. Однако только автовладельцы знают, насколько утомительна такая работа. Рассмотрим, как чистить машину зимой, какие инструменты для этого нужны, и почему не стоит использовать скребок. Подробнее

Панорамная крыша на авто: особенности, плюсы и минусы

03.02.2022

Еще совсем недавно панорамная крыша вызывала у многих людей удивление, так как такой атрибут в машине считался чем-то премиальным. Времена изменились, и теперь у многих моделей авто есть стеклянный потолок в салоне. Такая конструкция смотрится очень стильно и дорого. Водитель вместе с пассажирами могут наслаждаться видами. При желании люк можно закрыть специальной шторой. Многие водители опасаются стеклянных люков, так как думают, что они не такие безопасные, как металлический потолок. Рассмотрим все преимущества и недостатки панорамной крыши. Подробнее

Отличия ксенона и биксенона

01. 02.2022

Транспортное средство может быть опасно, когда водитель ведет его в темное время суток либо при ограниченном видении. Только надежные источники света могут предотвратить аварию, особенно во время сильного дождя или тумана. Сегодня к списку мощных ламп относят «ксенон» и «биксенон». Рассмотрим, чем же они отличаются друг от друга, и что представляет собой галоген. Подробнее

Аэродинамика автомобиля

23.01.2022

Современный авторынок предлагает огромное количество дополнительных элементов для машин (спойлер, сплиттер, обвес, воздухозаборник). Такие аксессуары стали активно использоваться с наступлением 2000-х годов. Именно в это время на территории РФ начался «золотой» период тюнингованных авто. «Крылья» вырастали даже у таких машин, где может показаться это вовсе несуразным. О том, для чего нужен такой элемент, задумывалось совсем мало народу, а сделать правильные аэродинамические расчеты могли только профессиональные инженеры или люди, дружащие с физикой. Подробнее

Все новости

Поиск по сайту Автоинструктор199

Последние комментарии:


Свежие видеоуроки:

Маршрут ГИБДД в Долгопрудном: важные советы. Автоинструктор Марина

Маршрут ГИБДД Строгино по новым правилам. Автоинструктор Светлана

Занятие на МКПП по маршруту ГИБДД г.Железнодорожный. Автоинструктор Юлия


Подобрать инструктора

по районам Москвы:

в Московской области:




Последние публикации:



Маршруты ГАИ:


Передние фары автомобиля – какие есть, виды и устройство передних фар машин

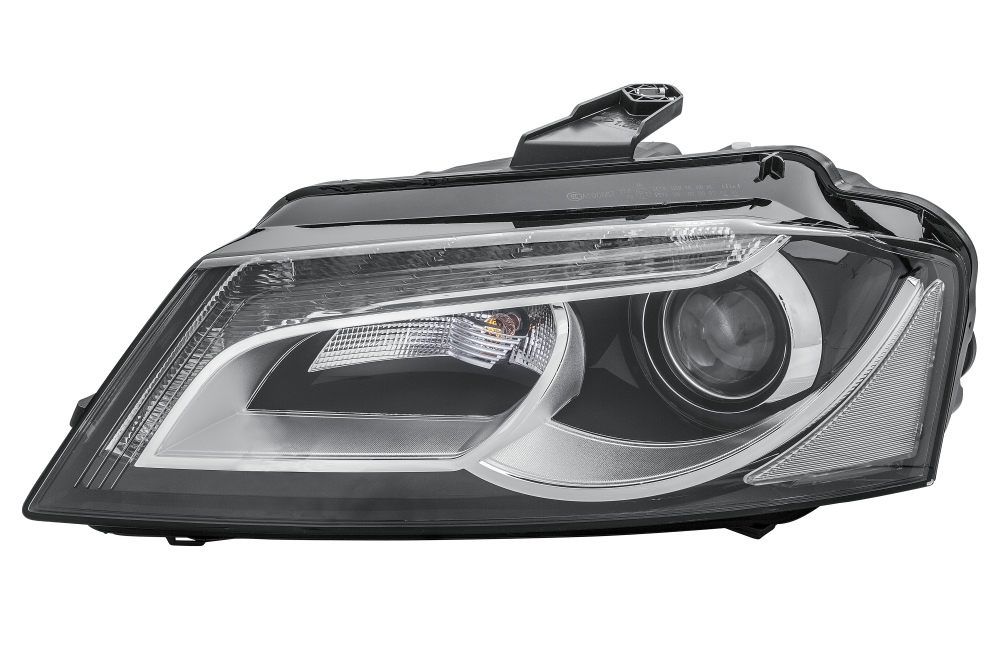

Элементы конструкции передних блок-фар

Обратимся к истории. Первые годы и даже десятилетия автомобили оснащались самыми простыми круглыми фарами прожекторного типа. Ситуация начала меняться ближе к концу ХХ века: изменялась эргономика и аэродинамика автомобилей, появлялась новая форма кузова, и потребовались новые конструкторские решения. Особенности формы и расположения прежних фар не могли уже вписаться в плавные обтекаемые линии. Слово взяли дизайнеры и конструкторы, и на свет стали производиться новые фары самых разных форм, превосходящие прежние по качеству света и другим характеристикам.

Почему блок-фара, а не просто фара? В блок фары головного света в современных автомобилях входит сразу несколько составляющих:

  • фары ближнего света;
  • фары дальнего света;
  • указатели поворота;
  • габаритные огни;
  • дневные ходовые огни.

Такую конструкцию уже не назовешь просто фарой. Плюс ко всему этому добавляются фары противотуманные, их задача обеспечивать безопасную езду в условиях ограниченной видимости: туман, снегопад, дождь и пр.

Ближний свет

Рассмотрим некоторые блоки подробнее. В ночных условиях езды водитель использует ближний и дальний свет. Ближний позволяет создать видимость дороги на ближайшие 50-60 метров перед автомобилем и освещает правую обочину.

  1. Ближний свет фар не должен создавать помех водителям автомобилей, движущихся навстречу. Если они сигнализируют о том, что вы их ослепляете, то необходимо отрегулировать свет фар.

В общемировой практике приняты два типа распределения потока света — европейский и американский. У каждого свои тонкости, особенности структуры и основах формирования светового пучка.

В американских автомобилях нить накала расположена чуть выше горизонтальной плоскости. Поток света распределяется на две части. Одна из них направлена на дорожное покрытие и обочину, другая — в сторону встречных транспортных средств. Можно подумать, что при этом создается аварийная ситуация, но безопасность заложена в конструкции: в автомобилях изменена глубина отражателя, формирующего нижний поток света. Такие особенности позволяют не ослеплять встречный поток транспорта.

В Европе у автомобилей нить накаливания располагается выше фокуса отражателя и имеет заслон в виде специального экрана. Он препятствует попаданию светового потока в нижнюю полусферу. Такая конструкция более комфортна для водителей, едущих во встречном потоке. Поток света направлен вперед и вниз на дорогу перед машиной.

Дальний свет

Из названия уже становится понятно, что в данном случае освещается гораздо больший участок дороги. Более интенсивный и яркий поток света позволяет освещать дорогу перед водителем на ближайшие двести-триста метров. Но такой поток точно будет ослеплять встречные машины, поэтому использовать его нужно только на тех участках дорог, где нет других автомобилей.

  1. В некоторых современных автомобилях установлена система адаптивного освещения, она позволяет минимизировать риски яркого дальнего освещения дорожного полотна.

Как устроена современная фара

С какими бы передними фарами автомобиля мы не сталкивались, их конструктивные особенности позволяют определить три основных элемента, которые обеспечивают работу оптики.

Источник светового потока

Источник светового потока для любой фары является основным элементом. Наиболее распространенные источники в современных автомашинах — галогенные лампы. Пару десятков лет назад появились ксеноновые лампы и составили конкуренцию галогеновым. Наконец, сравнительно недавно автомобили начали снабжаться светодиодами.

Отражатель света

Вторая по важности составляющая блок-фары – отражатель света. Он представляет собой пластмассовое или стеклянное изделие с небольшим алюминиевым напылением. Основная задача этого элемента исходит из его названия — он призван отражать поток света, идущий от источника, и увеличивать его мощь. Корректоры и световые экраны, как вспомогательные элементы, распределяют лучи света в правильном направлении.

Отражатели бывают разными и в основном делятся на три вида:

    1. Параболический: самый простой и доступный тип, конструкция его статична. Фары с параболическим отражателем невозможно скорректировать, изменив яркость, интенсивность и направление потока света.
    2. Рефлектор свободной формы поделен на зоны, которые отражают отдельные световые потоки. Свет в такой конструкции статичен, но когда он рассеивается, светопотери у него на порядок меньше параболического отражателя. Кроме того, в данном случае свет фар более комфортен для водителей встречных транспортных средств.
  • Эллипсоидный отражатель. Из представленных типов этот наиболее дорогой, но и наиболее эффективный: здесь исключены светопотери и ослепление других участников движения. Работа строится следующим образом: световой поток усиливается эллиптическим светоотражателем и направляется в другой фокус в виде перегородки, которая вновь собирает свет. Тут свет снова рассеивается в сторону линзы, которая, в свою очередь, усекает его или перенаправляет. Помимо цены минус еще и в том, что при длительной эксплуатации снижается эффективность, появляются неисправности. В таком случае прямая дорога в автосервис и лишние расходы на ремонт. Самостоятельно без специального оборудования корректировку линз и ремонт произвести невозможно.

Рассеиватель

Рассеиватель — это внешняя часть фары, прозрачная стеклянная или пластмассовая. На внутренней его части расположены линзы и призмы разного размера от 1 мм до нескольких см. Главная задача рассеивателя — обеспечить защиту светового источника от внешних воздействий, рассеять поток света и направить его в нужное место. Направление светового потока регулируется разной формой рассеивателей.

Лампы и их виды

Современные автомобили оснащены несколькими видами фар, которые подразделяются в соответствии с разными применяемыми источниками света.

Лампы накаливания

Существовали очень долгое время, это наиболее простой и самый дешевый источник света. Их конструкторские особенности мало чем отличаются от простой лампочки, которые были во всех квартирах. В безвоздушной стеклянной колбе располагается вольфрамовая нить, она нагревается при поступлении напряжения и начинает светить. Но такие лампы довольно быстро перегорают, поскольку вольфрам испаряется и нить накаливания рвется. В результате с развитием современных технологий такие лампы канули в Лету и уступили свое место более передовым вариантам автомобильной оптики.

Галогенные лампы

Работа галогенных ламп абсолютно схожа с лампами накаливания, но есть одно важное отличие — это срок эксплуатации, у первых он гораздо больше. Весь секрет в принципах и составляющих. В той же стеклянной колбе находится не только вольфрамовая нить, но и пары галогенного газа (йод, бром). Между ними и атомами вольфрама происходит взаимодействие, и тут вольфрам испаряется, но при этом начинает циркулировать внутри колбы, а потом соединяется с нитью накаливания и оседает на ней. Галогенные лампы работают до тысячи часов и даже больше.

Ксеноновые лампы

В данной конструкции свет возникает с помощью нагрева газа под высоким напряжением. Но осуществить подобное возможно только при помощи спецоборудования, и стоит оно довольно дорого, увеличивая в целом цену блок-фар. Впрочем, такие расходы можно оправдать, поскольку срок службы ксеноновых фар в два раза и более превосходит галогеновые. Существуют и би-ксеноновые фары, они совмещают возможность ближнего и дальнего света.

Светодиодные лампы

Самые современные и наиболее популярные лампы — светодиодные, причем не только в автомобильной промышленности. Служат такие лампы около трех тысяч часов и больше. Потребляют они гораздо меньше энергии, нежели вышеперечисленные собратья, но обеспечивают хороший уровень освещенности. Светодиоды используются во всей системе освещения авто, а не только в передних фарах.

Оснащать светодиодами передние фары производители начали в первом десятилетии нашего века. В фары ставят сразу несколько сегментов светодиодов, чтобы обеспечить необходимую яркость освещения, иногда их число достигает два-три десятка.

Инновации

Жизнь не стоит на месте, появляются все новые и новые конструкторские решения, касаются они и системы освещения автомобиля. Вполне вероятно, пройдет немного времени, и мы будем говорить о светодиодных лампах, как об устаревших. Дело в том, что уже появилась такая технология как лазерные фары. Группа BMW уже использовала их на одном из своих автомобилей. Источником света является лазер, его свет направлен на линзу, покрытую фосфором. Таким образом появляется яркий свет, который отражатель направляет на дорожное покрытие. И если по сроку службы лазер со светодиодами примерно одинаковы, то по яркости и потреблению энергии светодиоды сильно уступают.

  1. Помните о цене, — она для комплекта лазерных фар стартует с десяти тысяч евро, а это фактически полная стоимость бюджетной автомашины.

Но и это не все, так как в последнее время появилась еще одна разработка на основе светодиодов — матричные фары. Они напоминают глаза некоторых насекомых. Каждая секция светодиодов в таких фарах настраивается отдельно автоматически в зависимости от обстановки на дороге. В результате водитель обеспечен отличным освещением в самых сложных условиях видимости.

Как управлять передними фарами

В разных марках автомобилей предусматривается свое управление включением и выключением головного света. Бюджетные варианты авто оснащены простым ручным управлением в виде специального переключателя. Его можно обнаружить под рулем или на самой панели управления.

Новые автомобили оснащаются автоматическим устройством, позволяющим включать фары в тех или иных обстоятельствах: при запуске двигателя автомобиля или даже при открытии и закрытии дверей. Устройство может быть объединено с датчиком дождя или другими приборами, реагирующими на внешнее освещение.

Передние блок-фары улучшаются с каждым годом, появляются новые формы, дизайн, внутренняя начинка. Все направлено на удобство вождения и высокий уровень безопасности. В любом случае главная задача фар всегда будет оставаться неизменной — обезопасить водителя и пассажиров от непредвиденных ситуаций при езде в условиях ограниченной видимости и освещения.

Задние и передние фары какие бывают. Виды фар автомобиля

Есть множество неправильных представлений, когда дело доходит до передних фар. Учитывая, что фары являются одними из самых важных особенностей автомобилей, многие думают, что о передней оптике нет дезинформации. Ведь казалось, автомобильная передняя оптика имеет простую и понятную конструкцию. Тем не менее, в автопромышленности существует множество видов конструкций передних фар, что вызывает путаницу. В этой статье я хочу прояснить все заблуждения и объяснить конструкцию различных фар в настоящее время.

И так я разделил статью на три части:

— Корпус и конструкция передних фар

— Лампы

— Другая соответствующая информация / Разное

РАЗДЕЛ 1: Корпус и конструкция передних фар

Корпус фары это та часть оптики, внутри которой установлена лампа освещения. Как вы знаете на современном рынке автомобилей существует множество различных ламп освещения, начиная от обычной галогеновой, и заканчивая лазерными технологиями. От того какая лампа освещения стоит в передней оптике, зависит и конструкция корпуса фары.

Отражатель


Фары с отражателями, установленные в корпусе передней оптики на сегодняшний день являются самыми распространёнными в автопромышленности. Хотя в настоящий момент наблюдается тенденция замещения фар с отражателями на линзованную оптику. Я не собираюсь утомлять вас наукой о том, как работает автомобильная фара. Если кратко, то внутри фары рядом с отражателем, как правило, установлена лампа освещения. Свет, который излучает фара, отражается от хромированной краски, которая нанесена на отражатель. В итоге свет лампы, отражаясь от хромированной поверхности, выходит на дорогу.

Как правило, галогеновая автомобильная лампа также имеет небольшой участок хрома или защитного покрытия из другого материала (как правило, размещен на переднем торце лампы), который препятствует попаданию прямых лучей света в глаза водителей встречных автомобилей. В итоге лампа излучает свет не сразу на дорогу, а попадает в отражатель, который рассеивая лучи света, отправляет их на дорогу.

Недавно казалось, что этот тип ламп в скором времени исчезнет из автопромышленности. Особенно, после того как появились . Но в итоге сегодня галогеновые лампочки для автомобилей по-прежнему являются самыми распространенными в автомобильном мире.

Линза

Фары с линзами внутри в настоящий момент постепенно отбирают популярность у оптики с отражателями. Напомним, что впервые линзованные фары появились на дорогих люксовых автомобилях. Но затем по мере удешевления технологий, передняя линзованная оптика стала появляться и на обычных не дорогих транспортных средствах.

Что же из себя представляет линзованная передняя оптика? Как правило, этот вид фар вместо отражателей используют линзы (специальная оптическая колба, которая не отражает излучаемый свет от ламп на дорогу, а по сути, с помощью проекции передает освещение на дорогу).

В настоящий момент существует огромное количество различных типов линз и конструкций линзованных передних фар.

Но смысл работы линзованной оптики одинаков. Что же такое линза в передней фаре и как она работает?


Дело в том, что лизнованные фары формируют пучок света для освещения дороги совершенно по-другому в отличие от оптики с отражателями.

Например, внутри линзы также есть отражатель с хромированным покрытием, который отражает свет от лампы. Но в отличие от обычного отражателя, структура линзованного отражателя создана таким образом, чтобы не направлять свет на дорогу, а собирать его в специальном месте внутри фары — на специальной металлической пластине. Эта пластина, по сути, собирает свет в единый пучок и перенаправляет его в линзу, которая в свою очередь и проецирует направленный пучок света на дорогу.

Как правило, линзовання фара обеспечивает превосходную светоотдачу с резкой линией среза и сфокусированным светом.

РАЗДЕЛ 2: Лампы

Как мы уже сказали, самым главным в любой фаре является источник света. Самым распространенными источниками света в автомобильных фарах являются галогенные лампы накаливания.

В некоторых случаях придется приобретать новую оптику. Но так как светодиоды имеют очень долгий срок службы, то даже сегодня применение светодиодного освещения дороги экономически оправдано.

Лазеры (будущее)


В настоящий момент ряд автомобильных компаний уже начали внедрять на некоторые дорогие модели новое поколение оптики, которая оснащается в качестве источников света инновационными лазерами.

Правда пока что лазерная оптика в автопромышленности еще остается большой редкостью из-за большой себестоимости изготовления подобной оптики.

Так как же устроена лазерная оптика? На самом деле в лазерных фарах также применяются светодиоды, которые под воздействием лазера выдают более равномерное и яркое свечение. Так, световой поток обычных светодиодов составляет 100 люменов, когда как в лазерной оптике светодиоды выдают 170 люменов.


Главное преимущество лазерных фар в их энергопотреблении. Так по сравнению со светодиодной автомобильной оптикой, лазерные фары со светодиодами потребляют в два раза меньше энергии.

Еще одно преимущество лазерных фар, размер применяемых диодов. Например, лазерный светодиод, размер которого в сто раз меньше обычного светодиода, выдает тот же уровень свечения. В итоге это позволяет автопроизводителям уменьшить размер фар без потери качества освещения автодороги.

К сожалению, в наши дни лазерные источники света в автопромышленности стоят очень и очень дорого. Так что в ближайшее время лазерная оптика не будет использоваться массово. Но в будущем, скорее всего, лазерные фары постепенно вытеснят все традиционные источники освещения автомобилей.

РАЗДЕЛ 3: Другая важная информация / Разное


Теперь, когда мы рассмотрели все различные типы технологий передней автомобильной оптики, пришло время поговорить о некоторых возникающих вопросах. Так например давайте узнаем можно ли использовать в галогеновых фарах ксеноновые лампы и наоборот?

Как правило, для использования ксеноновых ламп передняя оптика должна быть оснащена линзой, которая проецирует свет на дорогу. Также ксеноновая оптика обязательна, как правило, оснащается корректором фар.

В основном в наши дни используется автоматический корректор фар, который изменяет угол наклона линзы, с целью обезопасить встречных водителей от яркого дневного света ксеноновых фар. Угол изменяется в зависимости от количества пассажиров внутри. В том числе все ксеноновые фары должны обязательно быть оборудованы омывателем оптики, поскольку ксеноновый источник света не эффективен при грязных фарах.

Что касаемо галогеновых ламп, то они в отличие от ксеноновых могут быть установлены в линзованную оптику. А как же светодиоды? Так как светодиодные лампы, как правило, имеют направленный источник света, то устанавливать их в фару с обычными отражателями не безопасно, так как в этом случае эффективность освещения дороги будет низкой. Поэтому большинство автопроизводителей оснащает светодиодную оптику линзами, которые проецируют свет от светодиодов на дорогу. Подробней об этом ниже:

Можно ли установить ксеноновые лампы в обычные фары с отражателями?


В принципе можно, но ничего хорошего из этого не выйдет. Во-первых, согласно Российскому законодательству применения ксеноновых ламп в фарах с отражателями категорически запрещено, поскольку это создает опасность встречным водителем на дороге, которые могут быть ослеплены ярким источником света ксеноновых ламп рассеянного отражателями фар.

В итоге, установив в фары с отражателями ксеноновые лампы, вы получите только внешнее красивое свечение. Но освещение дороги будет намного хуже, чем при использовании галогенных ламп, поскольку для ксеноновых источников освещения необходима линзованная оптика. Кроме того, ксеноновые лампы, установленные в отражатель, отвратительно освещают дорогу в дождливую погоду.

В том числе, хотим отметить, что ксеноновые лампы в короткий срок выжгут хромированное напыление ваших отражателей. В итоге, даже установив в последующем снова галогенные лампы, ваши фары будут светить уже не так эффективно как прежде.

Какая ответственность за установку ксеноновых ламп в фары с отражателями?

Как мы уже сказали установка ксеноновых источников света в автомобильные фары, оборудованные отражателями под галогеновые лампы, запрещено.

Так, в соответствии с частью 3 статьи 12.5 КоАП РФ, управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения влечет лишения водительских прав сроком от 6 месяцев до 1 года с конфискацией ксенонового оборудования и ламп.

То есть, другими словами, если вы не законно установите на свою машину ксеноновые лампы в фары, которые не предназначены для данного вида источников света, то вас не оштрафуют, а сразу лишат водительского удостоверения, а после окончания срока лишения вам предстоит пересдать теоретический экзамен.

Можно ли установить светодиодные лампы в линзу ксеноновой фары?


Теоретически можно. Но придется покупать и ставить либо Китайский вариант, который вряд порадует вас качеством освещения дороги и долговечностью, либо вам предстоит разбирать фару и устанавливать другую блок-линзу. В последнем варианте качество освещения действительно будет лучше и возможно даже эффективнее ксеноновых источников света. Но опять же если вы купите качественные светодиодные лампы и блок-линзу под них, которая стоит немаленьких денег.

Что касаемо законодательства, то в настоящий момент нет прямого запрета на использования в обычных фарах светодиодных ламп ближнего и дальнего света. Также не существует пока единых стандартов и ГОСТов, которые предписывали бы правила установки и использования на транспортных средствах светодиодных источников ближнего и дальнего освещения.


В настоящий момент правила и стандарты только разрабатываются. Так что в ближайшем будущем, скорее всего, все произойдет точно также как ксеноновыми лампами. Вспомните, что творилось на Российских дорогах еще 10 лет назад, когда каждый второй автомобиль был оснащен не заводским ксеноном. Сегодня та же картина.

На дороге каждый день становится все больше автомобилей с незаводскими светодиодными лампами ближнего и дальнего света, когда как большинство владельцев автомобилей, оснащенных фарами с обычными отражателями, больше не используют ксеноновые источники освещения, опасаясь лишиться прав (правда многие уже поняли, что «колхозный» ксенон реально снижает безопасность на дороге).


Так что использовать в отражателях или линзах под ксенон светодиодные лампы также опасно, как и «колхозный» ксенон, поскольку светодиодная лампа не будет освещать дорогу эффективно в отражателе или в линзе, предназначенную под ксеноновую лампу.

Помните, что под светодиоды также нужен специальный прожектор (блок-линза со специальным оборудованием, которое собирает свет от светодиодной лампы в пучок и направляет его в линзу-стекло).

Что такое Би-Ксенон?

Термин Би-Ксенон означает, что автомобиль оснащен единой ксеноновой лампой, которая выполняет работу, как источник ближнего света, так и источник дальнего света. Те же машины, которые не оснащены Би-Ксеноновыми фарами, как правило, оборудованы либо галогенными лампами, либо комбинированными источниками света (ближний свет: ксеноновые лампы, дальний свет: обычная галогенная лампа накаливания).

В автопромышленности распространены два вида Би-ксеноновых фар.

Первый вид использует специальную шторку в линзе, расположенную вне колбы ксеноновой лампы. В итоге при включении дальнего света шторка направляет источник света в отражатель, который далее отправляет свет в линзу в спектре свечения для дальнего света.

При втором виде Би-ксеноновых фар используется специальная Би-ксеноновая лампа, которая например, при включении дальнего света самостоятельно сдвигает колбу свечения лампы относительно отражателя встроенного в линзу. В итоге свет на дорогу проецируется в спектре ближнего освещения.

Какие фары лучше: Галогеновые, Ксеноновые или Светодиодные?


В настоящий момент существует большие споры по этому поводу. Как говорится, сколько людей, столько и мнений. Тем не менее, сегодня уже точно известно, что галогеновые лампы не выдерживают никакой конкуренции по сравнению с ксеноновыми и светодиодными источниками искусственного света.

Приборы освещения автомобиля, выполняют свою ответственную роль – от освещения дороги, до предупреждения других участников движения о наших намерениях (поворот, остановки и прочее). Приборы освещения можно условно разделить на две группы – передние фары и задние фонари. О фарах мы уже подробно , а сейчас настало время поговорить о задних фонарях.

Итак, что особенного в задних фонарях, какими они должны быть и какие интересные технологии используют для их создания современные инженеры?

По сути, главной функциональной обязанностью задних фонарей является информирование всех, едущих сзади участников движения о том, что мы планируем сделать, находясь за рулём – остановиться, повернуть, сдать назад и так далее.

Для этого существует набор специальных источников света, которые, как правило, объединены в один корпус.

В литературе такой блок именуют по-разному — задние комбинированные фонари, модуль задних фонарей или блок задних фонарей. Обычно в состав данного узла входят следующие приборы освещения:

  • габаритные огни;
  • стоп-сигналы;
  • сигнал заднего хода;
  • поворотники;
  • отражатели (световозвращатели).

Отдельно от блока устанавливают задний противотуманный фонарь и подсветку номерных знаков.

Конечно же, перечисленный нами набор, находящийся в одном корпусе, вовсе не является незыблемым правилом, потому как производители очень любят экспериментировать с дизайном и формой фонарей.

Из-за этого вышеупомянутые приборы освещения автомобиля могут и не быть в едином блоке, но находиться в задней части машины они должны в любом случае, так как это регламентировано на законодательном уровне во многих странах мира.

Давайте пройдёмся по каждому из перечисленных нами светотехнических приборов, чтобы разобраться, насколько они в действительности нужны.

Габаритные огни

В простонародии — габариты. Служат они, как можно догадаться, для обозначения транспортного средства на дороге, чтобы другие водители могли заранее увидеть наше авто, стоящее, к примеру, у обочины.

В задней части авто они расположены по обе стороны кузова, должны иметь красное свечение и, как правило, конструктивно объединены со стоп-сигналами.

В свою очередь стоп-сигналы также имеют красное свечение, но гораздо более интенсивное. Включаются они автоматически с нажатием на педаль тормоза.

Кстати, во многих странах обязательным условием является наличие дополнительного стоп-сигнала, который должен устанавливаться посередине кузова и выше линии основных фонарей.

Сигнал заднего хода

Следующий наш герой — сигнал заднего хода. Это огонь белого цвета, сигнализирующий о том, что у машины включилась задняя передача, и она начинает движение назад.

Поворотники

Функции поворотников, думаем, и так всем понятны. Единственное, что хотелось бы отметить – они должны быть жёлтого цвета, находиться по обе стороны кузова и сигнализировать о манёвре миганием с частотой от 60 до 120 раз в минуту.

Сейчас, практически на всех автомобилях, ставят дублеры поворотников (желтого цвета), сбоку на переднем крыле

Световозвращатели (катафоты)

Светоотражатели – важный элемент в тёмное время суток. Особенно, если транспортное средство припарковано и все огни, естественно, выключены. Отражатели при попадании на них светового потока эффективны на большой дистанции и заранее дают другим водителям знать, что впереди находится машина и нужно быть осторожными.

Дополнительный элемент — задние противотуманные фонари также является желательным элементом. Он имеет интенсивное красное свечение, нужное, для того чтобы обозначать себя в условиях тумана или плохой видимости. Дабы предотвратить путаницу со стоп-сигналом, противотуманку производители монтируют отдельно от блока фар, хотя единым правилом это не является.

Приборы освещения автомобиля в обязательном порядке включают в себя подсветку задних номерных знаков. Она должна быть белого цвета и качественно покрывать площадь всего номерного знака. Включается данный элемент светотехнического оборудования автоматически вместе с габаритными огнями.

Современные технологии и фонари авто

Наш рассказ о задних фонарях был бы неполным без описания технологий, к которым прибегают автопроизводители для их изготовления.

Долгое время единственным возможным источником света в этих приборах освещения автомобиля были обычные лампочки накаливания. Это накладывало значительные ограничения на дизайн фонарей, да и в целом с ними связаны многие проблемы – низкая надёжность, инерционность (время включения лампы составляет около 200 мс) и так далее.

С бурным развитием полупроводниковых технологий у автопроизводителей появились более широкие возможности для изготовления светотехнического оборудования. Речь, конечно же, идёт о светодиодах.

Во-первых, они имеют гораздо более длительный срок эксплуатации, во-вторых – малое энергопотребление, в-третьих – время их включения составляет всего 1 мс.

Эти факторы, а также возможности, которые открылись перед дизайнерами – ведь можно создать из светодиодов любой рисунок, форму или узор, практически полностью на данный момент вытеснили лампы накаливания из конструкции задних фонарей.

Помимо этого, разработчики автомобильных фар всё чаще используют оптоволокно для создания оригинальных эффектов – полосы, кольца, различные геометрические формы. Световоды из поликарбоната (РС) или полиметилметакрилата (РММА) создают равномерное свечение по всей длине волокна, при этом источник света может находиться с одной из сторон, где-то в глубине узла.

Друзья, приятно, что вы выбрали именно наш блог для того, чтобы углубить свои знания в автомобильной технике.

Оставайтесь с нами, и мы порадуем вас огромным количеством интересных и полезных статей о машинах и о всём, что с ними связано.

Совокупность приборов освещения и сигнальных устройств, расположенных снаружи и внутри автомобиля, образуют систему освещения. Она выполняет следующие функции:

  • освещение дорожного полотна, обочины и расположенных на них объектов в условиях ограниченной видимости;
  • предоставление информации другим участникам движения о наличии на дороге транспортного средства, его размерах, характере движения, совершаемых маневрах, а также принадлежности;
  • освещение салона автомобиля, а также других его частей (багажного отсека, подкапотного пространства и др.) в темное время суток.

Система освещения автомобиля включает следующие основные конструктивные элементы: передние фары, передние противотуманные фары, задние фонари, задний противотуманный фонарь, фонарь освещения номерного знака, приборы внутреннего освещения и аппаратуру управления.

(другие названия – головная фара, блок-фара) освещает дорогу впереди автомобиля, а также представляет информацию другим участникам движения, находящимся впереди транспортного средства. Передние фары устанавливаются попарно симметрично с правой и левой стороны автомобиля. На современных автомобилях в дополнение к передним фарам может устанавливаться система ночного видения .

Передняя фара выполнена, как правило, в едином корпусе, в котором объединены следующие световые приборы: ближний свет, дальний свет, габаритный огонь, указатель поворотов и дневные ходовые огни.

Ближний свет фары служит для освещения дороги при наличии впереди других участников движения. Ближний свет ассиметричный, при правостороннем движении лучше освещена правая часть дороги и обочины. Дальний свет используется при отсутствии впереди других участников движения. Он представляет собой симметричный световой луч высокой интенсивности. Габаритный огонь используется для обозначения размеров транспортного средства. Габаритный огонь устанавливается также в заднем фонаре.

Указатель поворота может устанавливаться как в блок-фаре, так и вне ее в передней части автомобиля. Указатель поворота используется для информирования других участников движения о намерении совершить маневр (поворот, разворот, смену полосы движения). Указатель поворота устанавливается также в заднем фонаре. Помимо этого с боковой стороны автомобиля предусматривается повторитель указателя поворота . В последнее время повторитель указателя поворота стало популярно размещать в наружном зеркале заднего вида. Все указатели поворота должны работать синхронно.

В качестве сигнала поворота используется источник света желтого цвета, работающий в режиме мигания. Частота работы указателя должна составлять 1-2 мигания в секунду. Указатель поворота может иметь два режима работы: постоянный (пока не отключат), разовый (три-пять миганий при нажатии). Указатель поворота управляется с помощью соответствующего переключателя. Конструкция переключателя предусматривает автоматическое выключение сигнала при возвращении рулевого колеса в нейтральное положение.

Указатель поворота работает совместно с рядом систем активной безопасности: помощи при перестроении , помощи движению по полосе . Указатели поворота также используются в качестве сигнала аварийной остановки.

В некоторых странах предусмотрено использование дневных ходовых огней , которые предназначаются для повышения видимости транспортного средства в дневное время. Дневные ходовые огни представляют собой автоматически или вручную управляемый ближний свет фар полной или пониженной интенсивности. В некоторых случаях может использоваться дальний свет фар пониженной интенсивности.

Устройство фары

Несмотря на различия по форме, конструкции, цвету, материалам можно выделить следующее общее устройство фары: корпус, источник света, отражатель и рассеиватель.

Корпус служит основой для размещения и крепления остальных элементов фары. Он выполняется, как правило, из пластмассы. В качестве источников света используются различные ламы: накаливания – вольфрамовые, галогенные , газоразрядные – ксеноновые . Все большую популярность у автопроизводителей завоевывают светодиодные источники света.

Вольфрамовые лампы самые дешевые по цене и имеют низкую световую интенсивность. Поэтому данные лампы используются в качестве источника света габаритных огней, указателей поворота, стоп-сигнала, фонаря заднего ходя, приборов внутреннего освещения. Галогенные лампы являются самым распространенным источником ближнего и дальнего света фары. Для каждого из видов головного освещения может использоваться одна лампа (например, Н4 с двумя нитями накаливания ) или две раздельные лампы (например, Н7 с одной нитью накаливания ).

Большой популярностью в нашей стране пользуются ксеноновые лампы, которые могут использоваться как для ближнего, так и для дальнего света. Светодиодные источники света используются в основном для реализации сигнальных функций: стояночные огни, стоп-сигнал, сигнал поворота, дневные ходовые огни. Реже светодиоды можно увидеть в качестве источника головного света.

Отражатель в конструкции фары отвечает за формирование пучка света. Простейший отражатель имеет параболическую форму. Современные отражатели имеют более сложную форму. Отражатель изготавливается из пластмассы. Для создания зеркальной поверхности наносится тонкая пленка алюминия и покрывается лаком.

Рассеиватель пропускает световой поток и в зависимости от конструкции преломляет его. Другая функция рассеивателя – защита фары от внешних воздействий. Рассеиватель изготавливается из прозрачного пластика, реже из стекла.

Передняя противотуманная фара предназначена для улучшения освещения дорожного полотна и обочины в условиях плохой видимости: дождь, туман, пыль, снег. Противотуманнынные фары используются попарно, устанавливаются в качестве опции, реже самостоятельно. Могут иметь белый или желтый цвет.

Противотуманные фары обеспечивают широкий луч света с отсеченной верхней частью. Передние противотуманные фары используются вместо ближнего света или совместно с ним. Эффект от применения фар заключается в уменьшении обратных бликов и, тем самым, улучшении видимости при атмосферных осадках. Наличие передних противотуманных фар не является обязательным, а в некоторых странах они вообще запрещены.

Задний фонарь предназначен для информирования участников движения, находящихся сзади автомобиля. Фонарь объединяет следующие световые приборы: задний габаритный огонь, стоп-сигнал, задний указатель поворота, фонарь заднего хода.

Задние фонари устанавливаются попарно симметрично. Фонарь может быть выполнен в виде единого блока или в виде связанных двух блоков, установленных в кузове и крышке багажника (пятой двери).

Задний габаритный огонь работает совместно с передним габаритным огнем. Конструктивно может быть объединен с стоп-сигналом. При этом используются или отдельные лампы накаливания (светодиоды) или лампы с двумя нитями разной световой интенсивности.

Стоп-сигнал активизируется автоматически при нажатии водителем педали тормоза. Задний габаритный огонь и стоп-сигнал имеют красный цвет, но стоп-сигнал горит ярче. На некоторых автомобилях реализован т.н. адаптивный стоп-сигнал, при котором световая интенсивность находится в зависимости от интенсивности торможения (чем сильнее жмешь, тем ярче горит). Представляет интерес функция аварийного стоп-сигнала (Emergency Stop Signal , ESS ), реализованная в виде вспышек стоп-сигнала при экстренном нажатии на педаль тормоза.

Задний указатель поворота работает совместно с передним указателем поворота. Имеет желтый цвет. Фонарь заднего хода обеспечивает освещение при движении автомобиля задним ходом. Активизируется автоматически при включении задней передачи (режима заднего хода). Является обязательным световым прибором. Устанавливается один или два (симметрично) фонаря заднего ходя белого цвета.

Задние противотуманные фонари используются для предупреждения сзади идущих автомобилей в условиях плохой видимости. Конструктивно могут быть выполнены в составе заднего фонаря или отдельно – ниже фонаря в бампере автомобиля.

На автомобиле устанавливается один (в левой части автомобиля) или два (симметрично) задних противотуманных фонаря. Наличие заднего противотуманного фонаря является обязательным. Имеет большую световую интенсивность, чем задний габаритный огонь.

Управление приборами освещения

Управление приборами освещения, входящими в состав системы освещения, осуществляется соответствующими переключателями из салона автомобиля. На некоторых автомобилях реализовано автоматическое управление отдельными функциями: включение ближнего света, коррекция головного освещения, активное головное освещение , адаптивное освещение, управление дальним светом .

Светотехника на машине – основа безопасности и удобства на дорогах. Это такая же неотъемлемая часть транспортного средства, как колёса и руль. В то же время, видов и конфигураций световой техники на машину существует довольно много. В этой статье мы рассмотрим основные типы передних фар и их назначение.

По прямому функционалу передние фары автомобиля можно разделить на отдельные классы:

  • Габаритные огни – предназначены для обозначения габаритов транспортного средства, стоят спереди и сзади.
  • Ближний свет – основные фары, предназначенные для освещения дороги непосредственно перед машиной, светят они ярко, но только на ограниченное небольшое расстояние, около 40–50 метров.
  • Дальний свет – фары, светящие на большое расстояние, на 200-300 метров. Они обеспечивают комфортный световой путь даже на очень большой скорости.
  • Противотуманные фары – дополнительные фары для ухудшенных погодных условий (метель, туман и прочее). При одновременном использовании с ближним светом противотуманки сильно слепят других участников движения.
  • Ходовые огни работают днём для дополнительного обозначения машины. Впервые получили применение в странах Скандинавии и Британских островов, там, где иногда днём освещение недостаточное для полного обеспечения безопасности.
  • Специальные передние световые устройства, вроде раллийных фар, световых искателей, прожекторов и прочее.

Устройство фары

Устройство фары автомобиля примерно одно для всех модификаций. Свечение создаётся за счёт трёх сегментов фары.

Источник света

Излучение лампы не направлено прямо, как фонарь, на самом деле, она скорее светит во все стороны, направляя частицы света на следующий сегмент.

Отражатель

Он бывает разной формы, часто это относительно правильный конус, но может быть множество вариаций в зависимости от конфигурации фары и дизайна передней части машины в целом. Обычно это стекло или пластмасса с небольшим напылением алюминия. Как вполне ясно из внутренней формы слова – основная его задача – отражать, весь свет, который на него попадает. При этом отражении он усиливается. Специальные корректоры в свою очередь ограничивают световую зону, направляя луч света. В плане отражения света можно также выделить три основных подтипа:

Рассеиватель

Это внешняя часть фары, также из стекла или специального материала. Видели на фото или киносъёмках огромные белые листы на штативе? Назначение автомобильного рассеивателя схожее. Его задачи – защищать фару от внешнего воздействия, а также рассеивать и направлять её свет. Скажем, противотуманные фары светят скорее не прямо вперёд, а как бы «под ноги», вниз — вперёд. Для этих функций форма рассеивателя может быть разной. Несколько иной метод работы у светодиодных и матричных фар, мы рассмотрим эту специфику чуть позже, когда будем говорить о светодиодах отдельно.

Это функциональное распределение фар, одинаковое для любого транспортного средства. Можно их разделить и по принципу устройства. Научный прогресс не стоит на месте, технологи и проектировщики задаются одним важным вопросом: как обеспечить максимальную безопасность и дальность освещения, при этом нивелируя ослепляющим фактором. Также важны принципиально надёжность фары, прочность, длительный ресурс использования, экологичность, не забываем о дизайне.

Виды ламп

Фары по методу действия лампы можно выделить в четыре типа:

  • Лампы накаливания
  • Галогенные
  • Ксеноновые
  • Светодиодные

Лампа накаливания

Самые простые, такие же, как обычные лампочки. Работа её обеспечивается вольфрамовой нитью, помещённой в безвоздушную стеклянную колбу. При подаче напряжения происходит нагрев вольфрамовой нити, что и порождает свет. Такие лампы не очень надёжны, они морально устарели: вольфрам постоянно испаряется с нити. Она утончается, что приводит в итоге к разрыву. Также такие устройства легко темнеют и очень восприимчивы к перепадам напряжения. Они ещё широко используются в быту, но постепенно выходят из употребления по причине множественных недостатков. На транспортных средствах уже не используются.

Галогенные лампы

Также часто используются в быту. Механизм её работы примерно такой же, – накаливание вольфрамовой нити, однако за счёт того, что внутрь колбы закачаны пары галогенов (йода или брома), которые взаимодействуют с атомами вольфрама и не дают последним осесть, они двигаются вокруг нити по спирали, периодически снова к ней прилипая.

Срок службы таких ламп во много раз дольше обычных ламп накаливания. Такие лампы имеют долгий ресурс эксплуатации, Здесь многое зависит от качества и, соответственно, стоимости. Хорошие галогенные лампы могут работать в течение нескольких лет постоянной эксплуатации. В технической документации обычно прописывают небольшие сроки службы, около тысячи часов непрерывной работы и далее, по факту же качественная галогенная лампа может прослужить в два–три раза дольше, чем предполагает срок эксплуатации. Важна здесь также полная исправность проводки в автомобиле. Неполадки с электроникой или аккумулятором сказываются на длительности работы фар.

Ксеноновые лампы (газоразрядные)

Также распространены в автомобильной промышленности. Первыми здесь были, как всегда, немцы – они поставили ксеноновые фары на BMW седьмой серии в 1994 году. Работает такое устройство за счёт нагревания газа ксенона – благородного газа, при нагревании выделяющего множество света. Такие лампы значительно мощнее газоразрядных. Скажем, при мощности в 35 Вт ксеноновая лампа рождает световой поток в 3000–3200 лм, что на треть больше, чем способна выдать галогенная лампа при вдвое большей мощности.

Ксеноновые лампы экономят электричество, выдают много света и долго служат (срок службы ксеноновой фары составит около двух тысяч часов, примерно в два–три раза больше, чем у своего галогенного аналога. ), но дорого стоят. В таком устройстве кроме простых трёх агрегатов, о которых мы уже говорили, есть ещё и специальные нагреватели ксенона, состоящие из блока розжига и электронной системы управления температурой и мощностью. Эти механизмы повышают цену на фару в несколько раз.

Светодиоды

В основе светодиодного фонаря – полупроводниковый кристалл, который преобразует электрический ток в свет. Сначала такие устройства появились в промышленной сфере, но теперь они широко интегрированы в быт. В автомобильной промышленности светодиоды начали использоваться для побочного освещения — стоп-сигналы, подсветка приборной доски, освещение в салоне и так далее.

Считалось, что светодиодные лампы недостаточно ярки для установки в головные фары. Сейчас они светят очень ярко за счёт того, что устанавливаются целыми сегментами-сотами внутрь фары. Один светодиод выделяет меньше света, чем ксеноновая лампа, но установленные вместе они вполне покрывают нужное для безопасности количество освещения. Светодиод сам по себе представляет самодостаточный источник света. На некоторых моделях авто светодиодная фара состоит из двух–трёх десятков отдельных диодов. В каждом из них есть линза, кристалл, анод и катод, обеспечивающие постоянно напряжение тока. Перегорание или неисправность одного диода обычно не тащит за собой поломку остальных.

Лазер

Самая новая технология, которую активно развивают, это лазерные фары. Впервые такие фары применили на футуристичном автомобиле BMW i8. Технология фары достаточно проста — лазер светит на линзу с фосфором, который в свою очередь начинает излучать яркий свет, а отражатель направляет этот свет на дорогу.

Они превосходят светодиодные фары по освещению и энергопотреблению, а срок службы сопоставим. Существенным недостатком этих фар является их стоимость, они являются самыми дорогими фарами современности, не менее 10 тыс. евро, за эту сумму можно купить новый бюджетный автомобиль.

Современные разработки

Момент устройства светодиодной фары доведён до технологического абсолюта в фаре матричной. В ней водитель может менять и подстраивать под себя и нужды дорожной ситуации отдельный диод. Такие матричные светодиоды могут индивидуально подстроиться под любую, даже сложную обстановку с видимостью.

Головные лампы на светодиодах появились десять лет назад. Светодиодные фары на машинах становятся всё популярнее по причине того, что у них практически нет недостатков. Они потребляют мизерное количество электроэнергии, их ресурс в несколько раз может превышать срок службы других фар, при соблюдении температурного режима ресурс эксплуатации такой лампы будет от пяти тысяч часов и более. Единственный, но ощутимый минус – дороговизна. На современном автомобильном рынке фары в целом – удовольствие не из дешёвых и приближается к стоимости лазерных фар – за цену светодиодной фары иногда можно купить целый автомобиль, пускай и подержанный. С другой стороны, такая лампа при правильной эксплуатации может прослужить много лет и ни разу о себе не напомнить, что в итоге может вылиться в солиднейшую экономию.

Изначально светодиодные фары ставились на машины премиум-класса, на некоторые модели Cadillac, Audi. Сейчас же некоторые производители делают фары на светодиодах, которые можно поставить на место фар ксеноновых, так что светодиодное освещение теперь можно ставить и на марки, изначально на это не рассчитанные. В целом мнение автомобилистов сходится в том, что светодиодные фары, так или иначе, захватят рынок.

Проблема с недостатком света решена благодаря технологическим новшествам, а цена будет постепенно снижаться под натиском спроса и уменьшения цен на материалы. Возможно, в недалёком будущем большая часть автомобилей будет оснащена именно светодиодными фарами. Но пока, по объективным причинам основой рынка остаются фары ксеноновые и галогенные.

Autoleek

Фары современных автомобилей можно условно разделить на несколько основных типов — фары дальнего и ближнего света, противотуманные и специализированные дополнительные фары.

Дополнительными фарами могут называться прожектора, обеспечивающие безопасное скоростное движение по ночной магистрали, фары заднего и бокового освещения для комфортного маневрирования на парковках или бездорожье в темное время суток. Особенности света того или иного типа фары обеспечивает расположение лампы относительно ее отражателя и рисунок на ее стекле, а также размещение фары на транспортном средстве.

Противотуманная фара (англ. — Fog light или Fog lamp)

В дождь, туман или густой снег обычная фара ближнего света снижает эффективность освещения дороги. Первая реакция на ухудшение видимости, это включение дальнего света, но в тот же момент водитель понимает, что ситуация только ухудшилась, это происходит из-за эффекта ослепления. Объясняется все просто, дальний свет не имеет ограничений и не обрезан в верхней части светового луча. Луч дальнего света, отражаясь от капелек тумана или снежинок, ослепляет водителя отраженным светом.
При постоянном внешнем освещении количество света, попадающее в глаз за единицу времени, пропорционально площади зрачка. Глаз реагирует на внешнюю освещенность, рефлекторно расширяя или сужая зрачок, причем реагирует и зрачок неосвещенного глаза, это называется содружественная реакция на свет.
Реакция на свет является полезным регуляторным механизмом, так как в условиях яркого освещения уменьшается количество света, попадающего на сетчатку. Таким образом, свет от фар освещающих дорогу становится плохо различим или совсем невиден, это и есть эффект ослепления.

Противотуманная фара специально разработана для плохих погодных условий и изначально предусматривает ее узконаправленное применение.
Противотуманные фары имеют широкую диаграмму светораспределения по горизонтали и очень узкий луч по вертикали. Основной задачей противотуманных фар светить как бы под туман, дождь или снег тем самым не ослепляя водителя отраженным светом, как это происходит при включении дальнего света.

Требования к противотуманным фарам: верхняя светотеневая граница должна быть максимально резкой, угол рассеивания в вертикальной плоскости наименьшим, около 5 град, а в горизонтальной плоскости наибольшим, около 60 град, и максимум силы света должен быть приближен к верхней светотеневой границе.

Настоятельно рекомендуем не устанавливать ксеноновые лампы в фары противотуманного света. Нарушается фокусировка фары т.к. ксеноновая лампа имеет не фиксированный источник света, а вращающуюся высоковольтную дугу, образующую светящейся шар. Фара, посчитанная под конкретный тип ламп, не справляется с новым источником света и в отражателе возникают многократные взаимные отражения и преломления, что вызывает размытие светотеневых границ и в конечном счете ослепление встречных и попутных водителей. Помимо этого противотуманная фара теряет способность обеспечить видимость и освещение дороги в плохих погодных условиях.

Так же существуют задние противотуманные фонари. Они потому так и называются, что предназначены для условий недостаточной видимости для водителей едущих позади вас. Подключать их совместно со стоп сигналами, а также включать ясной ночью запрещено. Например, в “пробке” противотуманные фонари с довольно мощными лампами 21W будут если не слепить, то раздражать едущих позади водителей. Да и стоп сигналы на их фоне видны гораздо хуже. Другими словами, включенные не к месту задние противотуманные фонари не помогут, а навредят!


Диаграмма
светораспределения

Так водитель видит
туман в свете фар
ближнего света

Тот же туман, но без ближнего света при включенных ПТФ

ПТ Ф Модуль D100

Ближний свет (англ. — Dipped Beam или Low Beam)

Фара ближнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства. Светотехнические параметры фар ближнего света подбираются так, чтобы обеспечить видимость дороги вперёд на 50-60 метров и безопасный разъезд на сравнительно узкой дороге без ослепления встречных водителей.

Современные системы освещения можно разделить по типам светораспределения — на европейскую и американскую.

Европейская и американская системы освещения головного света автомобиля различны как по структуре создаваемого светового пучка, так и по принципам его формирования. Это обусловлено как особенностями организации движения, так и качеством дорожного покрытия. И та и другая системы имеют как двух, так и четырехфарное исполнение.

На американских автомобилях установлены фары, а чаще лампы-фары, в которых нить накала ближнего света смещена выше горизонтальной плоскости. Благодаря такому расположению световой поток ближнего света смещен в сторону правой обочины дороги и наклонен вниз. В формировании лучей и ближнего и дальнего света участвует вся светоотражающая поверхность рефлектора фары.

Европейская система освещения выполнена конструктивно иначе, нить накаливания ближнего света смещена вверх относительно фокуса отражателя, при этом нить заслонена от нижней полусферы специальным металлическим экраном.
В формировании ближнего света участвует только верхняя полусфера рефлектора фары. C левой стороны экран срезан под углом 15 градусов, это позволяет получить четкий ассиметричный луч ближнего света. Граница освещенной зоны четкая, правая обочина ярко освещена, а левая часть луча не ослепляет встречных водителей. Дальность освещения ближнего света не превышает 50-60 метров. Современные фары ближнего света, так же как и дальние, имеют исполнение с прозрачным стеклом, а формирование ассиметричного луча происходит на поверхности отражателя, имеющего выраженный рельеф. Эта конструкция позволяет увеличить яркость светового потока, так как луч не рассевается на поверхности рифленого стекла фары и, как правило, имеет одинаковую яркость по всей освещаемой плоскости. Эта технология называется free form и применяется на всех современных автомобилях, как в головной, так и в дополнительной оптике.

Дальний свет (англ. — Driving light, Main Beam или Hi Beam)

Фара дальнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства при отсутствии встречного транспорта. Дальний свет обеспечивает освещение дороги и обочины на расстоянии 100-150 метров, создавая яркий, плоский луч света относительно большой силы (мин. требования).

Фары дальнего света условно можно разделить на две категории. Это штатные фары дальнего света входящего в состав транспортного средства и дополнительные навесные фары, различных форм и размеров имеющие разнообразные характеристики светового луча и мощности ламп.

Как правило, штатные фары современных автомобилей в угоду дизайна имеют скромные размеры отражателя и обладают минимально необходимыми характеристиками. Для нечастых ночных поездок, света штатных фар вполне достаточно. Но, если ночные поездки на дальние расстояния являются для вас необходимостью, то установив дополнительные фары дальнего света, вы существенно обезопасите движение в темное время суток.

Модельный ряд фар дальнего света настолько разнообразен, что позволяет подобрать навесные фары, как на компактный легковой автомобиль, так и на подготовленный внедорожник. Определившись с размером и дизайном фар, необходимо подобрать основные светотехнические характеристики, а именно форму луча и светосилу фары.

Скоростное движение по ночной магистрали требует от фар максимальной дальности луча, для своевременной реакции на возникшее препятствие. Для таких условий наилучшим образом подойдут фары с узким лучом, где вся светосила фары направлена на достижении максимальной дальности. Фары такого типа называются прожектором. Прожектор создает узкий слабо рассеивающийся концентрированный луч и служит для освещения предметов на значительном удалении до 1 километра.

Если вы чаще передвигаетесь по второстепенным дорогам, гораздо важней ширина луча, освещающая обочину и прилегающую к ней территорию, т.к. обочина дороги в ночное время таит много неожиданностей. Для таких условий, мы рекомендуем фары именно дальнего света и фары дальнего света с широким лучом. Эти фары не так “дальнобойны” как прожектора, но их дальность вполне достаточна для своевременной реакции на возникшее препятствие.

Напоминаем, что во избежание ослепления дальний свет должен быть переключен на ближний не менее чем за 150 метров до встречного автомобиля, а также на большем расстоянии, если встречный водитель периодически переключает свет своих фар. Ослепление может возникнуть также через зеркало заднего вида. Очень опасно неожиданное ослепление водителей встречных автомобилей, движущихся за переломом продольного профиля дороги или за поворотом. В этих случаях нужно заблаговременно переключить дальний свет на ближний.

Фары дневного света (англ. — Daytime Running Lights или DRL)

Первыми, кто осознал пользу постоянно включенных фар, были скандинавские страны. До недавнего времени их поддерживали частично: где-то включать фары обязывают лишь за городом или только в зимнее время. Но, похоже, это лишь полумеры…

Европейская статистика и многочисленные исследования убедительно подтверждали: «дневной» свет на автомобилях нужно узаконить. И вот все страны Европейского союза решили присоединиться к своим северным соседям — с 2003 года включенные фары стали столь же обязательным условием движения, как пристегнутый ремень безопасности!

В двадцати округах Нижней Саксонии провели акцию под названием «Включи свет днем». На опасных участках дорог установили информационные щиты, призывающие водителей в светлое время суток включить фары. И хотя призывы носили рекомендательный характер, немецкий педантизм возвел их в ранг закона. Результаты впечатляли: количество жертв на обозначенных трассах сократилось на четверть!

Фары дневного света или дневной ходовой огонь, это фары на передней части автотранспортного средства, излучающие яркий белый свет, для увеличения видимости транспортного средства в условиях дневного освещения.
Преимущества фар дневного света:
. Малое потребление электроэнергии, что практически не увеличивает расход топлива.
. Не увеличивает износ обычных головных фар.
. Оптимальный контраст в яркий солнечный день.

С февраля 2011 года легковые автомобили и легкие грузовики, продающиеся во всех странах Евросоюза, должны быть в обязательном порядке оснащены так называемыми фарами дневного света.





Фары рабочего света (англ.

— Worklight)

Для проведения в ночное время строительных, монтажных, погрузочных и подобных работ необходим специализированный свет. Так как стандартные фары ближнего и дальнего света, а тем более прожектора не могут создать необходимого светового пятна, для этих целей применяют специальные фары рабочего света, предназначенные для освещения больших площадей.
В силу определенной специфики фары рабочего света Hella имеют множество моделей, различающихся по уровню защищенности, количеству ламп и светораспределению.

Немаловажным моментом является то, что все современные фары рабочего света Hella построены по современной технологии FF (FF — сокращение от английского Free-Form — свободная форма или свободная поверхность). Расчет поверхности отражателя выполнен на компьютере, результат оптимальная подгонка поверхности рефлектора к лампе с повышенной светоотдачей.
Определенные части рефлектора, рассчитанного точка за точкой, отвечают за освещение определенной части дороги. Формируемый FF рефлектором световой поток распределяется более ровно, чем от классического параболического отражателя и создает равномерно залитый светом участок дороги с мягкими переходами и без резких контрастов. Например, у большинства фар интенсивность светового луча имеет плавный переход от максимальной яркости вверху оптического элемента с плавным снижением к нижней части. Этот эффект создается FF отражателем для равномерного освещения. Луч, падая на плоскость дорожного полотна, создает равномерную заливку с одинаковой яркостью пятна на всем его протяжении.

Фары рабочего света Hella имеют несколько типов светораспределения:

Long Range — Большинство фар с таким индексом имеют прозрачное стекло, без рисунка, фары такого типа формируют световое пятно на некотором удалении от источника света, причем промежуток между фарой и световым пятном остается минимально освещенным с четкой светотеневой границей. Подобное светораспределение избавляет от нежелательной засвети конструктивных элементов транспортного средства (капот, ковш или отвал). Как правило, такими свойствами обладают галогеновые фары рабочего света, фары с газоразрядной лампой (ксенон) и индексом светораспределения Long Range формируют световой коридор небольшой ширины, но внушительной дальностью до 140 метров.

Close Range — Широкий, заливающий луч этой фары освещает не только большую площадь, но и вертикальные препятствия. Световое пятно формируется в непосредственной близости от источника света. Возникает ощущение, что свет “заглядывает” за угол. Для увеличения яркости пятна мы рекомендуем выпирать фары с двумя лампами 55W 12V или 70W 24V или с фары с газоразрядной лампой (ксенон).

Ground illumination
— Специализированная фара для освещения земли с очень широким и ярким лучом, превосходящего фары Close Range. В верхней части светового луча фара имеет четкую светотеневую границу, что не приводит к ослеплению стороннего наблюдателя.
Ground illumination идеально подходит для случаев, когда нужно акцентировано осветить грунт на большой площади. Фара поставляется как с галогеновыми лампами H9 65W так и с газоразрядными (ксенон).

Reversing Light — Есть еще один тип светораспределения Reversing Light имеющий косвенное отношения к фарам рабочего света, единственное, что их объединяет, это уровень защищенности фар и одинаковые корпуса. Reversing Light — Это специализированный свет для движения задним ходом, фара формирует широкий плоский луч “веер” и требует минимальной высоты монтажа. В таком случае свет от фары размазывается на плоскости, создавая максимальную площадь освещения и не ослепляя водителей двигающихся позади вас.

Бессмысленно использовать в качестве фар рабочего света:
— Фары ближнего света.
— Фары дальнего света.
— Фара противотуманного света.




Противотуманный
свет

Рабочий свет

Фары автомобиля, какие они бывают и регулировка света.

Важнейший элемент безопасности любого транспортного средства — фары, о которых многие водители вспоминают только в дальней поездке ночью, безусловно требуют к себе большего внимания. Ведь от них зависит безопасность не только водителя автомобиля или мотоцикла, но и окружающих. В этой статье, мы рассмотрим какие бывают современные фары, и как их правильно настроить самостоятельно.

Устройство современной фары с параболическим отражателем (рефлектором).
1 — крышка фары, 2 — пружинный фиксатор, 3 — лампа стояночного света, 4 — лампа головного света, 5 — рефлектор, 6 — рассеиватель.

Для начала рассмотрим из чего состоит фара. Основные её элементы — это лампа и отражатель (рефлектор), показаны на рисунке 1 слева. Спираль лампы изготовлена из вольфрама, температура плавления которого 3380 градусов. Вольфрамовая спираль в лампе, при её включении, нагревается более 2700 градусов.

В более старых лампах (которыми сейчас уже не пользуются, перейдя на галогенки) повышение температуры вольфрамовой спирали приводило к испарению вольфрама, и постепенному снижению прочности спирали. Позже колбы ламп (галогенок) начали наполнять галогеном, который ощутимо замедлял процесс испарения вольфрама, и естественно спираль в галогенных лампах служит дольше .

В современных ксеноновых лампах, вообще нет вольфрамовой спирали, но об этом мне нет смысла писать в этой статье, так как об этом я уже написал, и желающие могут почитать об ксеноновых и других лампах вот в этой статье).

А в этой статье мы рассмотрим регулировку света и устройство фар более старых автомобилей, которых ещё достаточно много на наших дорогах. К тому же в большинство таких фар, можно при желании установить ксеноновую лампу, ну и естественно подключить её к блоку розжига.

Основное назначение отражателя (рефлектора) фары, собрать часть светового потока от лампы (ту часть потока, которая направлена не на дорогу) и направить его на дорожное покрытие в нужном направлении. У существующих обычных типов рефлекторов (отражателей), называемых «эллипсоид» и «параболоид» имеется один недостаток — при их положенной установке (регулировке), то есть при наклоне оптической оси фары к дорожному покрытию, световые пятна на дороге получаются в виде узких вытянутых эллипсов. Эти эллипсы освещают лишь небольшую часть дорожного покрытия по ширине.

Поэтому пучок света необходимо расширить. Для этого существует третий важный элемент фары, называемый рассеиватель, изготовленный из стекла, на котором имеется специальный рифлёный рисунок (на самых современных фарах его нет). Этот рисунок как бы состоит из множества сфокусированных линз.

А в более современных фарах, имеющих более сложную форму (из-за дизайна машины) нужное распределение света получается из-за специальной деформации отражателя (рефлектора). Его как бы сжимают (сплющивают) в вертикальной плоскости, и получается как бы переход «параболоида» в «эллипсоид» (их сочетание).

Все знают, что любому транспортному средству нужен как ближний, так и дальний свет. И при встречном разъезде двух машин, естественно нужно перейти с дальнего на ближний свет, чтобы не ослепить встречного водителя. Сейчас это решается довольно просто, ведь в лампе имеются две спирали (дальнего и ближнего света), переключая которые, водитель переключается с дальнего на ближний. А на современных фарах имеются две отдельные лампы или отдельная группа светодиодов (отдельно для дальнего и ближнего света).

О современных светодиодных фарах, светодиоды которых светят не хуже ксеноновых ламп, советую почитать вот в этой небольшой статье. А есть фары в которых почти ничего нет, и источник света расположен вообще отдельно от фары (об этом подробнее читаем здесь). Ну и об умных фарах, имеющих электронный мозг, советую почитать вот тут.

Короче, развитие света для современных транспортных средств на месте не стоит, и каждый год инженеры придумывают что то новенькое и более эффективное. Но начиналось всё довольно забавно. В начале 20-го века, переключения дальнего света на ближний вообще не было. А чтобы не ослепить водителя встречного автомобиля, левая фара вообще выключалась, а свет правой фары, поворотом рефлектора уводился вправо и вниз.

В настоящее время применяются американская и европейская системы светораспределения.

Европейская система фар.

Светораспределение света разных стандартов.
Рис. 2 а — европейское светораспределение дальнего света: 1 — металлический экран, 2 — спираль ближнего света, 3 — спираль дальнего света в фокусе F, 4 — рефлектор.
Рис. 2 б — европейское светораспределение ближнего света.
Рис. 3 — американская система ближнего света в которой спираль смещена относительно фокуса вверх и влево: 1 — рефлектор, 2 — спираль дальнего света в фокусе F, 3 — спираль ближнего света, 4 — металлический экран.

При европейской системе, на большинстве автомобилей (кроме самых современных) в фаре используется лампа с двумя спиралями (дальнего и ближнего света). Под спиралью ближнего света имеется металлический экран, к тому же спираль ближнего света расположена на несколько мм спереди фокуса, и чуть выше оптической оси — это видно на рисунке 2 б. А спираль дальнего света расположена в фокусе параболоидного отражателя (рефлектора) — это показано на рисунке 2 а.

В итоге получается, что дальний свет фары — это пучок отражённых от отражателя параллельных лучей света, а ближний свет фары — это пучок сходящихся лучей.

Как отмечено выше, под спиралью ближнего света имеется металлический экран, назначение которого исключить попадание лучей на нижнюю часть отражателя (рефлектора), а от неё попадания лучей в глаза водителя встречной машины. К тому же, спереди металлический экран немного отогнут вверх, чтобы и прямые лучи, исходящие от спирали ближнего света, тоже не слепили встречных водителей.

Значит в европейской системе, ближний свет, а точнее его световой пучок, отражается (выходит) только из верхней половинки отражателя (рефлектора), и такая фара, при её правильном угле наклона к поверхности дороги, не будет ослеплять водителей встречных машин и мотоциклов.

Кстати, как было написано выше, стеклянный рассеиватель фары не так уж прост по своей конструкции, и именно поэтому в дождливую погоду обязательно следует пользоваться таким полезным устройством, как очиститель фары. Потому что забрызганная водой фара (а капельки воды как линзы), усиливает своё слепящее действие (часть светового пучка начинает отклоняться не туда куда нужно, то есть в глаза водителей встречных машин).

Многие водители не придают особого значения очистителю фары, а зря. Ведь большинство аварий происходит именно ночью в дождливую погоду, и это происходит в большинстве случаев не от того, что дорога более скользкая, чем в сухую погоду.

Американская система фар.

Спираль дальнего света в американской системе, тоже находится в фокусе параболического отражателя (рефлектора). Ну а спираль ближнего света находится сверху над спиралью дальнего, и повыше оптической оси отражателя (рефлектора), как показано на рисунке 3 выше. Следует учесть, что лучи света, которые попадают на внутреннюю сторону отражателя, отражаются от неё к поверхности дороги. А лучи света, которые попадают на внешнюю часть, отражаются вверх. Ну и некоторая часть световых лучей, отражается параллельным пучком света вперёд.

Для того, что бы сократить часть светового потока, которая отражается вверх, применяется отражатель (рефлектор) имеющий меньшую глубину. Но от этого уменьшается световая отдача. Чтобы компенсировать потерю световой отдачи, в лампе используется спираль дальнего света немного большей мощности. К тому же, под спиралью ближнего света в американской лампе, нет металлического экрана, и от этого ощутимо уменьшаются потери потока света.

Так же следует учесть, что в американской лампе спираль ближнего света чуть смещена влево от оси фары, и от этого пятно света на поверхности дороги смещено к правой обочине, что предотвращает риск ослепления встречного водителя (а так же уменьшает риск наезда на что нибудь, валяющееся у обочины дороги).

В некоторых фарах, чтобы умееньшить слепящее действие (как американской, так и европейской системы) устанавливается дополнительный металлический экран, который расположен перед лампой. Или просто передняя часть стеклянной колбы лампы, окрашивается непрозрачной термостойкой краской (таких ламп как мы знаем большинство).

Очень важно, чтобы световой пучок бул правильно направлен относительно поверхности дороги, и причём в независимости от загрузки машины. Для этого служат специальные корректоры фар, самые простейшие из которых резьбовые, в виде винтов, расположенных на самой фаре. Что бы откорректировать фары, приходится открывать капот и крутить эти винты, но вряд ли кто из водителей это делает. Естественно более удобны гидрокорректоры, которые позволяют регулировать наклон светового луча фары, прямо с водительского места.

Регулировка света фар.

Прежде чем начинать регулировку, следует знать, что направление света фар вашей машины, напрямую зависит от нескольких факторов, таких как: давления воздуха в колёсах, размера шин (низкопрофильные или высокопрофильные шины), распределения груза по осям машины, а так же от состояния пружин подвески автомобиля.

Поэтому в любом мануале автомобиля, оговариваются ряд условий, при которых производится регулировка света фар. К примеру — машина должна быть заправлена под завязку, снаряжена штатным инструментом и запаской, ну и загружена пассажирами. Однако следует учесть, что если вы ездите в большинстве случаев без пассажиров (и с полупустым баком) и на вашей машине нет гидрокорректора, то тогда следует производить регулировку фар, усадив на водительское место только человека, примерно вашего веса (а бак для топлива не наполнять полным).

Если не учесть вышеописанных факторов при регулировке, которые многие считают мелочью, тогда будьте готовы к тому, что встречные водители постоянно будут моргать вам (так как будут ослеплены). И если в освещённом городе это не так опасно, то на тёмной загородной трасе, на высоких скоростях может привести к трагедии. Хотя большинство современных автомобилей оснащены корректорами фар, управляемыми из салона (а на более свежих машинах есть даже корректоры, работающие в автоматическом режиме), но всё же ещё много на наших дорогах более старых машин.

Однако не стоит наоборот (боясь кого то ослепить) направлять световой пучок так, чтобы он освещал лишь небольшой участок перед машиной. Это тоже опасно, особенно при поездках на больших скоростях. Из всего вышесказанного, можно сделать вывод, что всё таки правильная регулировка фар, так же важна как и регулировка других систем автомобиля, тем более, что при неправильной регулировке фар, пройти техосмотр будет проблематично.

Вообще в фарах по европейской системе, оговаривается всего лишь регулировка ближнего света. А направление луча дальнего света, задаётся ещё на заводе геометрией всех элементов фары (и лампы тоже), то есть направление луча дальнего света никак не регламентируется. И бывает, что достичь нормальной регулировки света фар никак не получается, из-за неисправности самой лампы (из-за подделки ламп, или просто от смещения её спиралей), или фары.

Фара тоже может быть неисправна и добиться правильной регулировки будет невозможно. Например отклонение правильной оси установки лампы в фару, расшатался и болтается отражатель, болтается патрон лампы и т.п. В таком случае следует или устранить неисправности или заменить фару новой. И только после этого станет возможной правильная регулировка.

Большинство малообеспеченных водителей регулируют фары в гаражных кооперативах, направив луч на какую нибудь светлую стену. Или используют для этого какой нибудь фанерный щит (в качестве экрана). Но есть некоторые, которые вообще никак не регулируют фары, или регулируют их на глаз, что в принципе одно и тоже. К сожалению многие не догадываются, что могут пострадать не они, а другие участники движения.

При регулировке европейских фар, поможет таблица 1 слева и рисунок 4 (несмотря на то, что в ней указаны отечественные машины, можно отрегулировать по ней и фары иномарок, схожих по габаритам и конструкции фар, а для более свежих иномарок, следует поискать заводские данные для конкретной модели).













Правую и левую фары регулируют отдельно, снимая клеммную колодку с соседней фары (отключая её), или просто закрывая её каким нибудь непрозрачным щитком.

Сведения (нормативы) указанные в таблице, обеспечиваются при нагрузке заднего сиденья машины человеком или грузом массой 70 — 90 кг. И действующий стандарт нормирует только положение левой части границы ΙΙ света и тени — относительно оси отсчёта Ι на рисунке 4, то есть именно величину Б.



А правая часть светотеневой границы, как правило поднимается вверх под углом 15 градусов, и это способствует хорошему освещению обочины, справа от автомобиля. А как правильно разместить экран для регулировки фар европейского стандарта, показано на рисунке 5.

На некоторых автомобилях фары дальнего и ближнего света раздельные (к примеру как на Жигулях «шестёрках», или БМВ), в таком случае размещать экран нужно как показано на рисунке 6. Причём в этом случае следует отрегулировать и фары дальнего света. И для фар дальнего света, угол наклона самой яркой центральной части пучка света, определяется на экране величиной Г. К примеру на расстоянии пять метров от экрана до фар автомобиля ВАЗ 2106, величина Г будет составлять 50 мм (см. таблицу 1).

Если же на вашем автомобиле установлены ещё и противотуманные фары, то для их регулировки экран нужно разметить как на рисунке 7, а данные находим в таблице 3 ниже.





















Если нужно отрегулировать американские фары, то они регулируются по дальнему свету, используя таблицу 2 слева (несмотря на то, что она рассчитана на наши старые автомобили) и рисунок 6 выше. То есть так же как и раздельные фары дальнего света автомобилей БМВ, ВАЗ 2103, ВАЗ 2103.

В оснащённых сервисах фары регулируют с помощью специальных приборов, причём стандарт регламентирует измерение силы света в отдельных зонах на экране. При самостоятельной регулировке, не имея специального прибора, измерить силу света в положенных зонах экрана не получится, да этого никто и не делает. В итоге, фара даже правильно отрегулированная по осям, если имеет какие то дефекты отражателя, лампы или рассеивателя, может всё таки оказаться непригодной для использования.

Поэтому всё же прежде чем начинать регулировку с помощью экрана (не имея специального прибора), следует убедиться сначала в исправности фар, и ламп тоже (а лучше лампы заменить новыми, почему? — об этом ниже), а так же проверить величину напряжения, приходящего к фарам (при работе двигателя). Ведь срок службы ламп для фар, напрямую зависит от бортового напряжения автомобиля. И если при эксплуатации машины, напряжение к примеру не 12,5 вольт, а немного больше — 13,2 вольта, то срок службы ламп сокращается в три раза. Если же бортовое напряжение на вашей машине ещё более завышено до 14,4 вольта, то срок службы ламп в фарах, снизится аж в 15 — 17 раз !

Так же следует учесть и то, что даже если бортовое напряжение автомобиля соответствует норме, то всё же с течением времени, лампы фар ощутимо теряют свои характеристики (именно поэтому начали переходить на светодиоды). И после определённого времени, лампы следует заменять новыми, но к сожалению никто это не делает, пока они не сгорят.

Многие водители, заметив, что фары стали светить хуже, винят в этом помутнение стекла, порчу отражателя и т.д., но на самом деле, в большинстве случаев, нужно просто заменить старые лампы новыми. Ну а если ещё после этого и отполировать стёкла ваших фар, вернув им былую прозрачность, то сила света будет как у новой машины. Как правильно отполировать фары автомобиля и с помощью чего, советую почитать вот в этой статье.

На более старых машинах, регулировка направления луча света, регулируется всего двумя винтами. Но на большинстве машин, эти винты всегда ржавые, и со временем их невозможно прокрутить. О какой регулировке здесь можно говорить? А ведь всего лишь нужно периодически смазывать их, или просто покрыть Мовилем резьбу.

Часто бывает, что и отражатель (рефлектор) страдает от коррозии, а на многих отечественных машинах он может поржаветь после первой зимы. Многие водители, пытаясь предотвратить это, залепляют замазкой все щели и отверстия для вентиляции. Но ведь оптический элемент сильно нагревается, и если нет вентиляционных отверстий, то внутри появляется конденсат, от которого рефлектор ржавеет ещё быстрее.

Залеплять все щели и отверстия бессмысленно. Тут просто всё дело в некачественном покрытии отечественного отражателя (ведь импортные рефлекторы почти не ржавеют).

А вообще на современных автомобилях, да и мотоциклах тоже, многие детали, в том числе и элементы фар, начали изготавливать не из металла, а из термостойкого пластика и они естественно не ржавеют и не требуют ухода. А детали современных светодиодных фар даже не требуют термостойкого пластика, так как температура в них небольшая. Да и светодиоды практически вечны, а значит фару можно изготовить вообще неразборную и герметичную.

Но это тема отдельных статей, и некоторые из них, про современные фары, можно почитать по ссылкам выше, а эта статья надеюсь, поможет отрегулировать фары более старых автомобилей, которых на наших дорогах ещё достаточно много, успехов всем.

Теги: Какие бывают фары автомобилей., Регулировка света фар американского и европейского стандарта.

Система адаптивного света автомобиля — что это такое и как работает

Расскажем про автомобильные фары — что такое система адаптивного света машины и как работает. Прогресс от обычных галогенок до современных светодиодов и крутых лазерных и пиксельных фар.

Как работает

На современных автомобилях появилась адаптивная система ближнего света. Она способна заглядывать за поворот, дополнительно освещать пешеходов вдоль обочины, и не слепит встречных водителей. Система обеспечивает несколько различных типов световых пучков.

Самые простые системы предлагают подсветку противотуманными фарами (реализовано на «Ладе Весте») или отдельными секциями в медленных поворотах (удобно на парковках или во дворах). Активируются при вращении руля авто или включении указателя поворота.

Следующий уровень — поворачивающие на небольшой угол вслед за рулём секции ближнего света. Это удобно для водителей на трассе. Камера на лобовом стекле может отслеживать встречные или попутные автомобили — и автоматически переключать дальний на ближний и обратно.

Наиболее современные матричные фары. Они постоянно светят дальним светом, а чтобы никого не слепить, «вырезают» отдельные сегменты светового пучка напротив других автомобилей.


Как работают на практике

Адаптивный свет обеспечивает несколько режимов: широкоформатный городской, пригородный с учетом рельефа, дальнобойный трассовый, для плохой погоды. Чтобы режимы менялись автоматически, использован контрольный блок, собирающий данные от датчиков скорости движения, освещенности, печки, дождя и положения руля. И даже от навигатора — фары заранее узнают, в какой режим им переходить в следующую минуту.

Асимметричное распределение света в загородном режиме (езда со скоростью до 90 км/ч по дорогам с поворотами и подъемами различной крутизны) позволяет осветить проезжую часть ярче и под более широким углом. Для водителя длина видимого участка увеличивается на 10 м, что позволяет лучше ориентироваться и вовремя реагировать на происходящее впереди.

Как только скорость переваливает за 90 км/ч, включается двухступенчатый режим «трасса». Сначала возрастает мощность ламп (с 35 до 38 Вт), а затем, при скорости свыше 110 км/ч расширяется угол освещения. Результат – мощный световой поток по всей ширине дороги, убивающий темноту впереди на 120 м. Водитель может оценить дорожную обстановку на 50 м дальше, чем с обычными фарами.

Адаптивный свет призван облегчить езду в тумане. Если скорость автомобиля падает ниже 70 км/ч, а водитель включает заднюю противотуманку, система начинает действовать. Левая ксеноновая фара поворачивается наружу на 8° и наклоняется. Таким образом, дорога «под ногами» видна как на ладони. Эта функция работает вплоть до 100 км/ч.

Продолжением служит «угловой» свет – если водитель встает на перекрестке с включенным «поворотником», противотуманная фара с этой стороны автоматически зажигается, улучшая обзор вбок. Функция активна, если водитель поворачивает руль на большой угол, а скорость не превышает 40 км/ч.

Светодиодная оптика

Светодиоды используют в задних фонарях авто, благодаря лучшему быстродействию. Они зажигаются быстрее, чем обычные лампы накаливания, а это может сократить тормозной путь сзади идущего автомобиля. По мнению инженеров, многосекционные светодиодные фары должны вытеснить ксеноновые.

Достоинства диодов

  • Занимают гораздо меньше места.
  • Срок службы превышает 10 000 часов – столько в среднем живет сам автомобиль.
  • Скорость срабатывания диодов гораздо выше галогенных или ксеноновых фар.
  • Потребляют меньше электричества.
  • Если диоды объединены в группы, каждую легко контролировать по отдельности.

Например, с ростом скорости возникает необходимость в более мощном свете. Но дальнобойность фары ограничена условием: встречных ослеплять нельзя. Светодиоды позволяют найти компромисс.

За ветровым стеклом устанавливают камеру, следящую за впереди идущими машинами. Камера соединена с компьютером, который контролирует дистанцию между автомобилем и другими объектами и выбирает оптимальную дальность света. «Скорострельность» диодов позволяет в доли секунды увеличивать или уменьшать освещенную зону, не допускать ослепления водителей и обеспечивать максимальную световую отдачу.

Иерархия светодиодного головного света

Самые простые фары имеют от 10 до 20 статичных светодиодов. Второй уровень — матричный свет и 20-40 световых элементов на фару, электроника которых может затемнять отдельные вертикальные секции, чтобы не слепить других водителей.

На третьем уровне находятся пиксельные фары, которые имеют ещё больше светодиодов (до 100 на каждую фару) и разделены на вертикальные и горизонтальные секции с возможностью регулировки каждого отдельного пикселя.

  • Антибликовый козырёк от ослепления

Высший уровень — пиксельные фары с дополнительными лазерными секциями дальнего света, которые на пустой дороге при скорости более 80 км/ч освещают дорогу на 500 метров вперёд. Если камера засекла впереди другую машину, то «лазеры» сразу отключаются.

Следующий шаг развития — лазерные фары. Они экономичнее в два раза обычных светодиодов: на каждый затраченный ватт энергии генерируют не 100 люменов, а 170. При этом компактнее, лучше освещают дорогу и дальше, но существенно дороже.

Авто оптика. Оригинал или альтернатива?

Многие автовладельцы иногда сталкиваются с необходимостью замены фар или других элементов автооптики. При этом возникает вопрос, оптику какого производителя выбрать? В чем разница между оригинальными запчастями и другими производителями?

Для начала разберемся, что такое «оригинал».

Оригинальные запчасти

К оригинальным запчастям относятся детали, изготовленные под определенной торговой маркой и устанавливающиеся на автомобили в процессе их производства (т.е. на сборочном конвейере). При этом на фару наносят номер из каталога производителя авто и соответствующий бренд.

Остановимся подробнее на двух моментах:

  1. Производитель.
  2. Качество.

Кто является производителем оригинальной оптики

Ошибочным является мнение, что производителем «оригинала» является фирма-производитель автомобиля. Следует знать, что большинство авто концернов не производит автомобильную оптику на своих предприятиях. Для этого по контракту привлекаются соответствующие компании. При этом у одного и того же концерна могут быть разные поставщики оптики на разные модели автомобилей.

Является ли «оригинал» эталоном качества

В данном аспекте на 100% можно лишь утверждать, что оригинальная оптика полностью соответствует требованиям, заложенным при разработке конкретной модели автомобиля. При ее производстве используются соответствующие качественные материалы. Она соответствует всем заявленным техническим характеристикам.

При этом следует помнить, что «неоригинал» может быть ничем не хуже, а иногда и лучше «оригинала» по качеству. Например, фары под брендом Hella могут стоить в 2 раза дешевле оригинальных фар какой-нибудь модели Audi или Mercedes, хотя произведены на том же самом заводе. И при этом они могут быть лучше оригинальной оптики какого-нибудь бюджетного корейского производителя.

Так что утверждение, что «оригинал» — это эталон качества, не совсем корректно. Правильнее говорить, что оригинальные детали полностью соответствуют требованиям, предъявляемым производителем автомобиля применительно к конкретной модели.

Отметим также, что основным источником распространения оригинальной оптики являются официальные представители бренда (официальные дилеры).

Однако все чаще можно встретить данные детали и в специализированных магазинах автозапчастей, не являющимися официальными дилерами.

Неоригинальные запчасти

Неоригинальные запчасти – это детали, произведенные на любом предприятии и под любым брендом, отличным от того, что используется на сборочном конвейере. Производство может быть организовано при получении необходимых сертификатов и разрешений. Неоригинальная оптика маркируется номером производителя. Название бренда производителя часто наносится на стекло передней фары или заднего фонаря.

Такие детали не поставляются в сборочные цеха для установки на автомобили. Их используют автолюбители при обслуживании транспорта в процессе эксплуатации. Неоригинальные запчасти распространяются любыми возможными способами и через различные торговые сети.

Цены

Явным отличием между оригинальными и неоригинальными фарами является цена. Оригинальная деталь может в несколько раз превышать стоимость аналога. Именно этот фактор привлекает большинство автолюбителей и вынуждает их делать свой выбор в пользу «неоригинала».

Качество

Вот и пришло время поговорить о качестве оригинальной и неоригинальной оптики.

Как мы уже говорили ранее, оригинальная оптика полностью соответствует требованиям, предъявляемым к данным запчастям производителем автомобиля.

При ее изготовлении осуществляется многоступенчатый контроль качества в течение всего процесса. И только после окончательной диагностики собранной детали ее отправляют в сборочный цех.

При изготовлении неоригинальных деталей производители придерживаются основных рекомендаций, но при этом могут использовать другие, более дешевые материалы для производства продукции. Это может значительно снизить стоимость изготовления фары. Конечно, качество таких продуктов зачастую хуже, чем качество оригинала.

Вот небольшой пример, как это может выражаться на практике. При изготовлении аналоговой фары использовали состав пластика, не соответствующий составу оригинальной. Этот пластик получился более хрупким. При установке фары на машину немного перетянули болт крепления. Наступила зима, и на морозе крепление фары лопнуло. Бывают случаи, когда фара перестает светить — светоотражающее напыление на отражателе просто осыпается спустя определенное время эксплуатации.

Но, несмотря на такие примеры, нужно четко понимать, что не все производители аналоговых деталей выполняют свою работу плохо. На данный момент Российский рынок автозапчастей предлагает широкий выбор качественной аналоговой оптики. Ниже мы приведем список производителей, зарекомендовавших себя с положительной стороны. Они уже многие годы поставляют качественную продукцию не только на территорию России, но и по всему миру.

Как выбрать качественную альтернативную оптику

При выборе фар доверяйте только проверенным производителям. Список некоторых из них мы приведем ниже.

При покупке обязательно достаньте фару, осмотрите ее. Как правило, на корпусе фары нанесен номер. Используя его, можно найти информацию о производителе фары в интернете. Обратите внимание, наименование производителя часто наносится на стекло.

Потрясите немного фару, это позволит понять, хорошо ли закреплены внутренние детали. Дребезжать ничего не должно. Если на фаре не указан производитель и ни один указанный номер не позволяет его идентифицировать, скорее всего, это китайская подделка плохого качества, не имеющая сертификации. Помните, что китайская подделка может лежать в упаковке любого производителя, даже в оригинальной. Недобросовестные продавцы, одержимые желанием заработать, могут пойти и на такие хитрости. Будьте бдительны!

Если фара имеет механический корректор, покрутите его. Тем самым вы сможете проверить его работоспособность, увидев отклонение отражателя.

А теперь обещанный обзор производителей неоригинальной оптики, наиболее часто встречающихся в продаже.

Оптика высокого качества поставляется в магазины от производителей Hella (Германия), Dectane GmbH (Германия), Magneti Marelli (Италия). Цены на данную оптику немного ниже, чем цены на оригинал, качество — как минимум не хуже.

Оптика хорошего качества поступает в продажу от производителей Depo (Тайвань), Tyc (Тайвань). На оптику от этих производителей цены значительно ниже по сравнению с оригиналом. Многие автолюбители и профессионалы считают детали данных брендов лучшими по критерию «цена-качество».

Оптику среднего качества производят компании Eagle Eyes (Китай), Sonar (Тайвань). Однако качество данных продуктов стремительно улучшается и в ближайшее время сможет составить конкуренцию другим производителям.

К оптике плохого качества можно отнести китайских производителей, которые не наносят никакие маркировки на свою продукцию.

Также встречаются компании, которые закупают готовые детали и переупаковывают их под своим брендом. Поставщиками для них являются, в основном, китайские и тайваньские производители (хотя присутствуют и европейские бренды типа Magneti Marelli или Klokkerholm). К таким компаниям относятся, в частности, «Signeda» и «Polcar». Среди ассортимента этих брендов можно встретить запчасти как хорошего, так и плохого качества.

Вывод:

Существуют разные производители неоригинальной оптики. Главное их различие в качестве выпускаемой продукции. Большинство производителей изготавливает детали хорошего качества. Однако можно встретить и низкокачественные подделки.

Помните, что деталь, не имеющая опознавательных знаков для идентификации ее производителя, с высокой долей вероятности является некачественной подделкой.

При выборе альтернативной оптики не лишним будет также уточнить, имеет ли ее производитель необходимые сертификаты и разрешения.

Объяснение автомобильных ламп и ламп H7

Вы здесь

Главная | Автомобильные лампы и лампа H7 объяснили | Бесплатные руководства для домашних механиков | Часть 1. Основы. Простые проверки, которые может выполнить каждый

В последние годы автомобильные лампы стали еще более совершенными: от сложных блоков фар светодиодных автомобильных фар, которые поворачиваются и отключаются по отдельности, чтобы не ослеплять движущиеся впереди автомобили, до постоянно включенных дневных ходовых огней.

Для механиков-любителей важно отметить, что технология производства ламп также претерпела изменения: традиционные галогенные лампы были заменены светодиодными, газоразрядными и ксеноновыми лампами. Кроме того, если вы заменяете лампы h2, h3, h4, h5, H7, h21, HB3 и HB4, вам необходимо убедиться, что они заменены на лампы с таким же рейтингом H.

Независимо от технологии автомобильные фары являются чуть ли не самой важной функцией безопасности вашего автомобиля. Огни на транспортном средстве служат трем целям: сделать так, чтобы вас было видно, чтобы вы могли видеть, и дать другим участникам дорожного движения сигнал о ваших намерениях. Итак, давайте немного пробежимся по фарам вашего автомобиля и лампочкам, которые вам нужно будет заменить во время регулярного технического обслуживания.

Различные типы автомобильных ламп накаливания

В этом разделе наши специалисты ответят на некоторые из наиболее распространенных вопросов о лампах автомобильных фар и задних фонарей, начиная с передней части автомобиля.

Что делает лампа H7?

Лампа H7, наряду с другими галогенными лампами, такими как h2, h4, h5 и т. д., указывает на тип светильника. Лампы H7, как правило, используются для ближнего или ближнего света, а лампы H2 могут использоваться для дальнего или ближнего света, в зависимости от мощности.

Другие лампы с рейтингом H можно использовать для противотуманных фар и указателей поворота. В руководстве Haynes указано, какие лампы используются в вашем автомобиле, а также мощность каждой из них.

Что такое габаритные огни автомобиля?

Автомобильные габаритные огни, или подфарники, можно использовать, когда видимость немного ухудшается, но не до такой степени, когда необходим ближний свет фар.

В последние годы на новых автомобилях их заменили дневные ходовые огни (ДХО), которые загораются при включении зажигания автомобиля и гаснут только при включении ближнего света фар, а иногда и при включить индикатор.

Что такое ближний свет автомобильных фар?

Фары ближнего света следует использовать, когда видимость ухудшается из-за наступления темноты или неблагоприятных погодных условий, таких как дождь, туман или снег.

Что такое дальний свет автомобиля?

Фары дальнего света — это самые яркие огни в передней части автомобиля, и их следует использовать, как указано выше, и когда впереди или приближаются другие участники дорожного движения.

Что такое противотуманные фары и когда их следует использовать?

Некоторые автомобили, но не все, имеют пару передних противотуманных фар. Они предназначены для рассеивания светового луча, чтобы он освещал края дороги ближе к передней части автомобиля, облегчая видимость бордюра в густом тумане. В современных автомобилях они иногда используются для имитации эффекта усовершенствованных направленных фар: при повороте руля загорается противотуманная фара с той стороны автомобиля, чтобы освещать дорогу в том направлении, в котором вы поворачиваете.

Что такое индикаторы?

Наконец, впереди два оранжевых индикатора ; они мигают с левой или правой стороны, чтобы другие участники дорожного движения знали, что вы собираетесь повернуть. Вы часто найдете вторичные индикаторы на передних крыльях или зеркалах заднего вида.

Как изменились автомобильные фары?

Технология фар постоянно совершенствуется и далеко ушла от старых тусклых лампочек. Многие автомобили теперь имеют лампы, заполненные ксеноном, который намного ярче, чем традиционные лампы, а также меньше утомляет глаза водителя.

Однако некоторые производители пошли дальше и теперь предлагают автомобильные светодиодные фары, которые еще ярче и служат дольше, но при этом потребляют меньше энергии. Наконец, некоторые автопроизводители теперь предлагают «лазерные» фары, которые обещают еще один шаг в яркости и эффективности.

Какие фонари сзади автомобиля?

В задней части автомобиля расположены ярко-красные задние фонари, которые загораются, когда включены фары или габаритные огни/ДХО. Стоп-сигналы такие же красные, как и задние фонари, но они намного ярче и загораются только при нажатии на педаль тормоза.

Опять же, задний противотуманный фонарь помогает видеть ваш автомобиль в тумане и сильном дожде, а белый фонарь заднего хода сигнализирует окружающим о том, что вы собираетесь двигаться задним ходом, и помогает вам видеть позади.

Как и в случае с передними фонарями, традиционные лампы в задних фонарях заменяются светодиодными технологиями, которые ярче, эффективнее и надежнее.

Как проверить автомобильные фары

Проверьте все внешние автомобильные фары и звуковой сигнал. Визуально проверьте все доступные разъемы проводки, жгуты и фиксирующие зажимы на надежность, а также на наличие признаков истирания или повреждений.

Если вам нужно проверить стоп-сигналы и указатели поворота без посторонней помощи, подойдите к стене или воротам гаража и включите свет. Отраженный свет должен показать, правильно ли они работают.

Если один сигнальный фонарь, стоп-сигнал или фара вышли из строя, вероятно, перегорела лампа, которую необходимо заменить. Если оба стоп-сигнала вышли из строя, возможно, вышел из строя выключатель.

Если отказали более одной контрольной лампы или фары, вероятно, перегорел предохранитель или возникла неисправность в цепи. Главные предохранители расположены в блоке предохранителей/реле моторного отсека с левой стороны моторного отсека. Отсоедините и снимите крышку для доступа. В наших руководствах вы можете обратиться к схемам подключения в конце для получения подробной информации о расположении предохранителей и защищаемых цепях.

  • Предварительный просмотр бесплатного онлайн-руководства Haynes — загляните внутрь!

Дополнительные предохранители иногда располагаются в блоке предохранителей/реле в салоне. Опять же, ваше руководство Haynes или руководство по эксплуатации автомобиля скажут вам, где это находится. Чтобы заменить перегоревший предохранитель, удалите его, если применимо, с помощью прилагаемого пластикового инструмента или острогубцев. Установите новый предохранитель того же номинала, который можно приобрести в магазинах автомобильных аксессуаров. Важно найти причину перегорания предохранителя.

Автомобильные лампы: три основных типа фар

Фары в представлении не нуждаются. Они не особенно сложны, но стоит знать, как их обойти, если вам когда-нибудь понадобится заменить перегоревшую автомобильную лампочку. В большинстве блоков фар вы, вероятно, найдете дальний / ближний свет, габаритный свет и во многих случаях индикатор (который будет очевиден, потому что он будет оранжевым).

В зависимости от года выпуска вашего автомобиля у вас также могут быть дневные ходовые огни (ДХО), которые загораются при работающем двигателе, хотя иногда они используют габаритные огни, а не специальную лампочку.

Некоторые автомобили также имеют поворотные огни, которые загораются, как следует из названия, когда передние колеса поворачиваются влево или вправо. Иногда сама лампочка перемещается, а в других приложениях лампочка направлена ​​«наружу», а не вперед, и реагирует на действия руля.

Стоит ознакомиться со своими лампочками, чтобы убедиться, что вы знаете, что к чему. Есть три основных типа ламп, которые вы, вероятно, найдете в своей фаре, и нередко можно найти разные типы ламп внутри фары в зависимости от того, для чего используется лампа.

Галогенные лампы

До относительно недавнего времени все лампы основного/ближнего света в фарах автомобилей и мотоциклов были галогенными с нитью накаливания. Они работают так же, как обычная бытовая лампочка, в которой электрический ток нагревает очень тонкую металлическую нить.

В большинстве случаев лампы заполнены галогенным газом, что позволяет лампе работать ярче и нагреваться сильнее. В некоторых случаях лампы заполнены ксеноном (не путайте их с ксеноновыми HID-лампами!), который дает более белый и яркий свет.

Указатели поворотов и боковые фонари также широко используют эту технологию, хотя их постепенно заменяют светодиодами.

Лампы HID

HID означает разряд высокой интенсивности, а лампы HIB не имеют нити накала, как обычные лампы. Они работают по принципу газового разряда, и свет исходит от электрической дуги, которая пересекает два электрода, содержащихся внутри стеклянной трубки, заполненной ксеноном. Для HID требуется балласт, который представляет собой небольшую коробку с электроникой, которая одновременно запускает свет и контролирует его мощность. Они намного ярче и белее обычных ламп накаливания и обычно служат дольше (около 2000 часов).

Лампы HID стоят значительно дороже, чем обычные лампы, и перед заменой лампы необходимо отсоединить отрицательный кабель аккумулятора из-за более высокого напряжения (примерно 22 000 В). Прежде чем отсоединять аккумулятор, убедитесь, что отсоединение аккумулятора не вызовет проблем с «памятью» автомобильного компьютера. Если это так, используйте экономию памяти батареи.

Светодиодные автомобильные фары

Светодиоды означают светоизлучающие диоды. Благодаря низкому энергопотреблению и сверхдолгому сроку службы светодиодные автомобильные фары становятся все более распространенными. Первоначально автопроизводители использовали их для дальнего/ближнего света, но теперь они очень распространены в указателях поворотов и габаритных огнях, как спереди, так и сзади.

Можно заменить лампы накаливания в автомобиле на светодиоды, но имейте в виду, что из-за низкого энергопотребления они могут вызывать срабатывание сигнальных ламп на приборной панели, поскольку автомобиль может решить, что лампа не работает. Если это произойдет, вам понадобится «светодиод CANbus», оснащенный крошечным резистором для имитации энергопотребления обычной лампочки.

Также проверьте национальные правила. В Великобритании транспортное средство не должно проходить ежегодный техосмотр, если в блоке освещения установлена ​​светодиодная лампа, которая не входит в стандартную комплектацию производителя транспортного средства.

Руководство по покупке автомобильной лампочки

У вас есть множество вариантов, когда речь заходит о автомобильных фарах. Понимание различных доступных источников света и того, как они улучшают видимость или дизайн, важно при выборе правильного.

Например, некоторые автомобильные лампочки, такие как галогенные, в первую очередь предназначены для улучшения видимости в ночное время. Другие лампы, такие как светодиодные, становятся нормой и обеспечивают многие из тех же преимуществ, что и галогенные, но с добавлением большего фокуса. Другой вариант лампы накаливания — ксеноновые фары, которые являются хорошим вариантом, если вы часто путешествуете по темным дорогам. Некоторые люди также предпочитают модернизировать внутреннее освещение автомобиля.

Вам не обязательно использовать те же фары, которые установлены на вашем автомобиле. Если вы хотите обновить фары вашего автомобиля, вы можете легко это сделать. Автомобильные фары на самом деле просто заменить, и они могут иметь большое значение для общей функциональности вашего автомобиля. Мы создали руководство по автомобильным лампочкам, чтобы помочь вам выбрать правильные фары. Мы также составили список лучших светильников, основанный на функциях и отзывах клиентов.


honcs HONCS 9006 Светодиодные лампы для фар, на 300 % ярче беспроводные светодиоды HB4 ближнего света/противотуманные фары, 6500K Холодно-белые светодиодные комплекты для переоборудования

HONCS HONCS 9006 Светодиодные лампы фар, 300% более яркий беспроводной светодиод HB4 Low Beam/FOG Lights, 6500K COOL White Sdersion Kit

Сейчас 19%

$ 30 на Amazon

Car Rover H5 9003 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2 HB2.
Лампа, CAR ROVER 50 Вт 10000 люмен Чрезвычайно яркая 6000K Чипы CSP Комплект для преобразования дальнего и ближнего света, замена галогена0123

Скидка 15% на

$26 на Amazon

Firehawk Firehawk 2022 Новые светодиодные лампы h21/H8/H9, 15000 лм, японский CSP, яркость 400 %, преобразование в ночное время 200 %, 6000K холодный белый, комплект для замены галогенов из 2

Firehawk Firehawk 2022, новые светодиодные лампы h21/H8/H9, 15000 лм, японский CSP, яркость 400 %, видимость 200 % в ночное время, холодный белый 6000 K, комплект для замены галогенных ламп, комплект из 2 шт.

скидка 15 %

$59на Amazon

SYLVANIA Sylvania 9003XV.BP2 (также подходит для h5) Галогенная лампа для фар XtraVision (содержит 2 лампы)

SYLVANIA Sylvania 9003XV.BP2 (также подходит для h5)

Скидка 33% на

$21 на Amazon Лампы, h21 Лампа ближнего света 6500k h21 Светодиодная лампа Холодный белый IP67

$ 40 на Amazon

TechMax TechMax H21 LED LAD LAD, безветренная прямая вставка 10000LM 50W 6500K XENON WHITE H8 H9 из 2 -х галогеновой замены

TechMax H21 H21 LED BULB, Windless Direct insertion 10000K 50WERN H25 H21 H21 LED BULB, Windless Direct Livece 10000K 50WERINME 50WERINMERON HELBERON HIMENTMERON HIMENTMARON HIMENTMERON HIMENTMERON HIMENTMERON HIMENTM.
2 Замена галогенных ламп

Скидка 20% на

$26 на Amazon

Torchbeam Torchbeam D1S HID Лампы для фар, холодный белый 6000K, дальность освещения 150%, сменная ксеноновая лампа, дизайн IP67 с металлическим стентом, срок службы 5 лет, упаковка из 2

Torchbeam Torchbeam D1S HID Лампы для фар, холодный белый 6000K, дальность освещения 150%, сменная ксеноновая лампа, дизайн IP67 с металлическим основанием для стентов, срок службы 5 лет, упаковка из 2 шт.


Светодиодные фары

Светодиодные фары сегодня являются одними из наиболее распространенных в автомобилях. Это потому, что они яркие, потребляют меньше энергии и служат дольше. Они также предлагают белый цвет, который предпочитают многие водители.

Светодиодные лампы для фар HONCS 9006

Светодиодные лампы для фар HONCS 9006/HB4 поставляются в двух упаковках, совместимых с конструкцией HB. Эти фары на 300% ярче традиционных фар и излучают холодный белый свет. Их также легко установить, весь процесс занимает не более 10 минут. Эти светодиодные фонари имеют срок службы 50 000 часов, поскольку они разработаны с использованием высококачественных материалов. Они имеют наивысший рейтинг и имеют идентичное соотношение размеров 1: 1, что означает, что они идеально имитируют оригинальный дизайн освещения OEM и подходят для 9 человек.9 процентов транспортных средств.

Светодиодная лампа h5 9003 HB2, CAR ROVER

Светодиодные лампы h5 Car Rover 9003 HB2 — еще один хороший вариант светодиодной фары. Эти огни очень яркие, в них используется корейский светодиодный чип, обеспечивающий световой поток до 6000 люмен. Они также поставляются с регулируемой конструкцией крепления, поэтому вы можете выбрать идеальную высоту своих фар. Встроенная интеллектуальная интегрированная конструкция также уменьшает мерцание или перегорание ламп, информируя вас о необходимости их замены. Благодаря сильному рассеиванию тепла и встроенному охлаждающему вентилятору вы также можете рассчитывать на то, что ваши фары прослужат долго, оставаясь при этом безопасным выбором.

Новые светодиодные лампы Firehawk 2022 h21/H8/H9

Новые светодиодные лампы Firehawk 2021 h21/H8/H9 совместимы с лампами h21, H8 и H9. Эти светодиодные фонари имеют много особенностей, которые делают их достойными внимания. В них используется модернизированная технология охлаждения, которая позволяет им работать более 50 000 часов. Установка этих светильников также проста, они идеально вписываются в ваш текущий корпус освещения, если вы выберете правильный размер.

Галогенные фары

Галогенные лампы представляют собой усовершенствованную версию ламп накаливания. Они включают вольфрамовую нить внутри колбы, которая излучает свет за счет тепла. Многие люди выбирают галогенные фары, потому что они ярче, чем традиционные автомобильные фары, и, как правило, служат дольше. Галогенные фары также исторически использовались в фарах многих автомобилей. Они излучают белый свет с желтоватым оттенком.

Sylvania 9003XV.BP2

Галогенная лампа для фар Sylvania 9003XV. BP Xtravision предназначена для автомобилей, совместимых с дизайном фар h5. Эти фары излучают свет мощностью 55 Вт, что обеспечивает лучшее цветовосприятие и большую четкость, особенно при вождении в ночное время. Лампы имеют уникальную конструкцию нити накала, которая обязательно повысит уровень яркости. Этот специальный комплект фар поставляется с двумя светодиодными лампами.

Светодиодные лампы для фар Nilight h21/H9/H8

Светодиодные лампы для фар Nilight h21/H9/H8 совместимы с габаритами h21, H9 и H8. Эти фары предлагают холодный белый дизайн фар ближнего света. Они на 500% ярче обычных галогенных ламп, улучшая видимость, чтобы вы могли видеть дальше и четче. Они имеют идеальную касательную конструкцию, что означает, что они ультратонкие и удаляют линии среза, поэтому вы можете лучше видеть дорогу впереди. Даже при самом ярком освещении эти галогенные фары не влияют на видимость встречного автомобиля. Эти лампы также просты в установке и оснащены охлаждающим вентилятором, что означает, что они служат дольше.

Светодиодная лампа TECHMAX h21

Еще одним хорошим вариантом для галогенных ламп является светодиодная лампа TECHMAX h21, которая совместима с размерами H8, H9 или H21. В этой лампе используется безветренная конструкция без вентилятора, что означает хорошую видимость без дополнительного шума. Установка проста и включает в себя процесс прямого подключения, который не требует дополнительной проводки. Рассеивание тепла также делает эти фары более безопасным выбором. Они пыле- и водонепроницаемые, поэтому ваши фары прослужат долго. Эти же качества также означают, что эти фары способны выдерживать экстремальные погодные условия, не влияя на долговечность или видимость.

Ксеноновые фары

Лампы ксеноновых фар Torchbeam D1S

Лампы ксеноновых фар Torchbeam D1S холодного белого цвета с увеличенным на 150% расстоянием освещения спереди. Эти фонари разработаны специально для вождения в ночное время с дополнительной площадью освещения 200 футов. Они обеспечивают цветовую температуру 6000K с ярко-белым цветом. Эти фонари не только освещают дорогу впереди, но и облегчают распознавание дорожных знаков. Даже излучая яркий свет, эти лампы потребляют меньше энергии, потому что они сделаны с анти-ультрафиолетовым покрытием, что означает, что они могут прослужить до пяти лет и более.


Hearst Autos Research , подготовленный независимо от редакции Car and Driver , содержит статьи об автомобилях и автомобильной промышленности, помогающие читателям сделать осознанный выбор при покупке.

Типы автомобильных фар — все, что вам нужно знать Фары — полное руководство по автомобильному освещению

Автомобильные фары бывают разных типов, и лампы для них бывают всех форм и размеров, а огромное количество вариантов, доступных на рынке, может ошеломить любого. Мало того, что для каждого автомобиля используются разные типы автомобильных лампочек, так еще и существует слишком много вариантов, чтобы входить в процесс покупки неподготовленным. Узнайте как можно больше об этом важном аспекте вашего автомобиля — это первый шаг к принятию наилучшего и наиболее обоснованного решения.

Автомобиль оснащен множеством огней, как указано ниже, что может сбить с толку тех, кто не является автолюбителем. Являетесь ли вы энтузиастом или нет, лучше всего ознакомиться с различными типами фар на вашем автомобиле и лучшими лампочками для них. Как вы хорошо знаете, ваши фары имеют решающее значение для вашего вождения и безопасности вождения.

Давайте посмотрим, какие фары установлены на вашем автомобиле и о каких лампочках вам следует знать больше всего.

Различные типы автомобильных фар и подходящие лампы для них

Чтобы правильно выбрать автомобильные лампочки, сначала вам нужна дополнительная информация о типе фар, установленных в вашем автомобиле. Как только вы узнаете о лампах, которые время от времени требуют вашего внимания, вам будет легче определить тип лампы, которая вам понадобится, исходя из марки и модели вашего автомобиля. Помните, что не все лампочки созданы одинаковыми, что делает все это еще более важным.

Читайте также, Как подобрать правильную лампочку, подходящую для вашего автомобиля?

Фары

Каждый водитель знаком с фарами — светом, излучаемым фонарями, установленными в передней части автомобиля. Они размещаются по обе стороны от автомобиля и при включении помогают освещать дорогу перед вами в случае наступления темноты или плохой видимости. Это лампы, которые новые автомобили включают автоматически в наши дни, но они также наиболее часто используются.

Фары бывают всех форм и размеров. Вот некоторые фары, доступные на рынке:

  • Луч проектора
  • Ореол
  • СПРЯТАННЫЙ
  • Светодиод
  • Стандарт
  • Лазер

Свет Halo считается наиболее эстетичным, HID — это ярко-синий свет, который некоторые считают ослепляющим, а светодиод — наиболее энергоэффективным. Конечно, во многих автомобилях по-прежнему используются стандартные фары, которые мы привыкли видеть на автомобилях.

Читайте также, Правильный выбор лампы для фар: все, что вам нужно знать машину другим водителям. Не путать со стоп-сигналами, они немного тусклее и состоят только из двух ламп, по одной с каждой стороны заднего бампера. Опять же, наиболее популярным является светодиод, но есть и другие варианты, даже если они не такие энергоэффективные.

Стоп-сигналы

Еще один из наиболее часто используемых фонарей в автомобиле, поскольку они включаются каждый раз, когда вы кладете ногу на педаль тормоза. Стоп-сигналы светятся ярче, чем задние фонари, которые загораются при включении фар, и включают третий свет посередине, обычно ближе к верхней части автомобиля. Внешняя крышка фонаря придает ему цвет, но лампочка отделена от задних фонарей, так как светит ярче. Это бесцветные маленькие лампочки, которые нужно время от времени заменять, как и любую другую лампочку.

Читайте также, Третий стоп-сигнал: основная функция безопасности в вашем автомобиле даже в одной машине. Когда вы решаете, какую лампочку купить, важно помнить, что вам нужно искать лампочку в зависимости от того, где она находится в автомобиле, поскольку каждая из них работает в отдельной системе, что позволяет им мигать независимо друг от друга.

Противотуманные фары

Противотуманные фары расположены в передней части автомобиля под фарой. Когда они включены, автомобиль испускает широкий луч света, который имеет форму полосы с резкой границей, чтобы предотвратить отражение света от тумана. Конечно, вы не хотите использовать эти огни, когда нет тумана и присутствуют другие приводы из-за интенсивной яркости. Как правило, в противотуманных фарах используются галогенные фары, хотя в некоторых автомобилях используются светодиоды, и лампочку можно заменить на любую, которую вы предпочитаете.

Читайте также, Желтый VS. Белые противотуманные фары: сделайте выбор в пользу более яркого света

Фары дальнего света

Эти фары специально установлены в передней части автомобиля и работают вместе с дальним светом, чтобы дать как можно больше света. Поскольку они излучают так много света, их не следует использовать в качестве замены фар или какой-либо настройки ближнего света. Существует также множество вариантов сменных ламп, таких как:

  • LED
  • Галоген
  • Лазер
  • Стандарт

Дневные ходовые огни

Дневные ходовые огни — это фары ближнего света автомобиля, которые обычно включаются днем ​​во время движения автомобиля. Они не могут заменить использование обычной фары в ночное время, но обеспечивают большую видимость при обычной езде. Эти лампы в конечном итоге такие же, как и фары, но будут включаться с меньшей мощностью, излучая более тусклый свет. Для этого популярны светодиоды, поскольку они являются наиболее энергоэффективными.

Читайте также, Почему в автомобилях установлены светодиоды дневного света

Аварийные огни

Аварийные огни, которые обычно используются в экстренных случаях, включаются с помощью треугольной кнопки внутри автомобиля. Они заставляют все сигнальные огни включаться одновременно, чтобы другие водители знали, что нужно остерегаться вашего автомобиля. Известно, что они привыкли, когда автомобили останавливаются на обочине дороги, чтобы показать, что машина не будет двигаться, пока они включены. Поскольку они используют систему сигнальных огней, в конечном итоге лампочка представляет собой небольшую светодиодную лампочку янтарного цвета.

Подземное освещение — полный интернет-магазин автомобильного освещения

Когда дело доходит до покупки аксессуаров для автомобильного освещения, таких как сменные лампы, комплекты для переоборудования HID, светодиодные лампы для фар и все другие потребности в освещении, вы можете доверять Underground Lighting. У нас есть большая коллекция всех типов автомобильных лампочек, таких как светодиодные противотуманные фары, фары, газоразрядные лампы и балласты, стробоскопы, аксессуары для освещения грузовиков, варианты освещения для бездорожья и многое другое.
Underground Lighting — универсальный магазин для любых ваших потребностей в лампах. Если у вас есть грузовик, седан, роскошный или повседневный автомобиль, мы здесь, чтобы предоставить вам рекомендации, необходимые для того, чтобы сделать лучший выбор для вас и вашего опыта вождения. Позвоните, напишите по электронной почте или пообщайтесь с одним из наших квалифицированных специалистов, и мы поможем вам найти подходящую лампу, совместимую с вашим автомобилем.

Лампы для фар: универсальны ли они для всех автомобилей?

Время прочтения: 4 минуты //  от Austin

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте. Спасибо за поддержку!

Хотите узнать все о фарах? Или хотите узнать, есть ли в вашем автомобиле универсальный фитинг? Если ответ на эти вопросы положительный, то вы определенно находитесь в правильном месте. Фары являются неотъемлемой частью автомобиля, и каждый автомобиль имеет разные фары, поэтому ему нужны другие фары.

Так универсальны ли фары для всех автомобилей? К сожалению, фары не универсальны. Каждое транспортное средство имеет свой собственный набор огней, что требует использования разных лампочек. Однако, несмотря на то, что не существует единой лампочки, которая используется в каждом автомобиле, не обязательно для каждого автомобиля своя лампочка.

Содержание

Как узнать, какая лампочка вам нужна?

Чтобы узнать, какая фурнитура подходит, вы можете либо позвонить производителю вашего автомобиля, чтобы получить инструкции по установке, либо проверить руководство по эксплуатации, в котором должны быть указаны все фитинги, необходимые для каждого типа фар. В качестве альтернативы, сайт или магазин, в котором вы покупаете лампочку, также должны быть в состоянии сказать вам, какой из них правильный.

Если вы более интерактивны и знаете, как заменить фары, вы можете снять фару и осмотреть лампочку. Однако некоторые лампы универсальны.

Например, лампы h2, H7 и h5 были универсальными. Таким образом, они будут работать независимо от марки или места, где вы их приобрели, если только вы приобретете подходящую комплектацию для своего автомобиля.

Какие существуют виды фар?

Существуют разные виды фар. Мы собираемся обсудить их ниже.

  1. Галоген –  Это будет самая стандартная лампа для фар. Хотя со временем они становятся все менее популярными, они по-прежнему остаются самыми распространенными. Они используют нить накала, которая нагревается, излучая свет. Из-за этого они склонны выгорать больше, чем другие. Вы можете прочитать эту статью, чтобы узнать больше о том, почему могут перегорать фары!
  2. HID или ксеноновые фары — HID фары также известны как ксеноновые фары, потому что ксенон входит в число газов, которые позволяют лампе светиться, и он выглядит как функция будущего космического корабля.
  3. Светодиод –  Светодиодные лампы являются одними из самых энергоэффективных доступных зеленых источников света. Они также являются одними из самых популярных, а также одними из самых великолепных. Светодиоды могут использоваться в форме, отличной от колбы, и они имеют более сфокусированный и однородный вид, чем различные типы фар. Из-за этой универсальности за последние 5–10 лет появились одни из лучших компоновок фар и задних фонарей.
  4. Прожекторные фары — Проекционные фары аналогичны обычным фарам, но имеют другую заднюю часть лампы. Эта лампа освещает отражающий кожух фары, создавая более яркую, центрально освещенную и более равномерно освещенную область.
  5. Лазерные фары  — Лазерные фары — продукт современной эпохи. Тем не менее, прежде чем вы начнете беспокоиться о том, что ваша кошка следует за автомобилями, имейте в виду, что лазер не всегда передается от корпуса фары автомобиля. Вместо этого рядом с источником питания используется лазер для стимуляции топливопровода, генерирующего фотоны.
  6. Фары Halo — Фары Halo — один из самых привлекательных вариантов с косметической точки зрения. Световые ореолы окружают проекционный луч кольцом света, благодаря чему фары автомобиля выглядят как глаза. К сожалению, они не всегда модны. Они дают очень мало света для общего выхода и в основном ценятся за их стильный и спортивный внешний вид.

Как узнать, какой тип фар подходит для моего автомобиля?

Лучший способ подобрать фару, которая лучше всего подходит для вашего автомобиля, — это фара, указанная в руководстве по эксплуатации автомобиля.

Затем решите, какой свет обеспечит вам наилучшую видимость и лучшее соотношение цены и качества. Если в вашем автомобиле еще нет ксеноновых фар, вы можете попробовать это сделать. Ксеноновые фары излучают уникальное белое или голубое свечение и часто считаются вершиной зрелищности и элегантности.

Какие еще типы ламп есть в автомобилях?

Среди прочего, это фары, стоп-сигналы, противотуманные фары, габаритные огни и внутреннее освещение. Наряду с различными лампами есть несколько вариантов на выбор в зависимости от дизайна и модели автомобиля. Фитинг – это форма и высота цоколя лампы, чтобы она правильно подходила к вашему автомобилю.

Объявления

  • Фары желтеют или запотевают? Вот несколько причин, почему
  • 5 причин, по которым ваши фары тусклее, чем должны быть

Часто задаваемые вопросы

Можно ли вставить негалогенные лампы в обычные фары?

На самом деле не рекомендуется вставлять лампочку в фару, которая не предназначена для этого, потому что яркость и стиль могут меняться, и вы обнаружите, что можете ослепить встречный транспорт. К счастью, вы можете легко получить другие сборки фар онлайн, которые дадут вам то, что вы хотите.

Сколько стоят лампы для фар?

Лампы для фар могут стоить от 10 до 100 долларов и более. Вообще говоря, чем более продвинутые фары, например, вращающиеся, тем дороже будет лампочка.

Можно ли самостоятельно заменить лампы в фарах?

В большинстве случаев замену ламп в фарах можно выполнить самостоятельно. К счастью, производители понимают, что это то, что кому-то нужно будет делать ночью на стояночном свете, чтобы они могли видеть, поэтому они сделали большинство ламп для фар относительно доступными.

Заключение

Итак, все с нашей стороны! Здесь мы упомянули все о том, что лампы для фар универсальны для каждого автомобиля. Каждый автомобиль имеет свой набор фар, и лучше всего узнать об этом из руководства.

Большинство людей сомневаются в том, что для универсального светильника необходимо покупать лампы, уникальные для их страны, но это не так. Конечно, лампы изготавливаются специально для производителей автомобилей в конкретной стране, но это не исключает использования универсальных фитингов, таких как H7, в любой стране.

Если у вас есть другие вопросы, не стесняйтесь обращаться к нам в разделе комментариев.

Поиск подходящих комплектов светодиодов для вашего автомобиля

  • Поиск подходящего размера светодиодной лампы для вашего автомобиля
  • Средство поиска автомобильных ламп XenonPro
  • Использование оригинальных/стандартных ламп
  • Использование руководства по эксплуатации вашего автомобиля
  • Использование VIN-номера
  • Другие направляющие для установки

При замене галогенных ламп фар или противотуманных фар на светодиодные крайне важно сделать грамотную покупку.

Независимо от того, ищете ли вы продукт, который подойдет вашему автомобилю, или пытаетесь найти лучший продукт для своего автомобиля и потребностей, мы обеспечим вас.

Потенциальные клиенты и автолюбители часто спрашивают нас: « как найти правильный комплект светодиодных фар для моей машины?» » Этот вопрос можно интерпретировать одним из двух способов, которые мы рассмотрим в этом руководстве.

С одной стороны, клиенты, по существу, спрашивают: « какой размер лампы мне нужен для моей машины/грузовика/мотоцикла и т. д. ”Если это вы, продолжайте читать, мы поможем вам найти именно те лампы, которые нужны вашему автомобилю в этом руководстве.

С другой стороны, клиенты задаются вопросом: « Какой комплект светодиодных фар подходит для моего автомобиля?» ». В этом случае клиенты ищут лучший комплект светодиодов для своего автомобиля, на что обратить внимание при покупке светодиодных ламп для фар и т. д. Если это вы, ознакомьтесь с нашим руководством по выбору лучшего комплекта светодиодных фар для вашего автомобиля.

Какой размер/количество ламп светодиодных фар мне нужно для моего автомобиля?

Среднестатистический водитель знает, на каком транспортном средстве он ездит, но менее 5% водителей знают, какие размеры ламп необходимы для их фар и противотуманных фар. Так почему же большинство производителей и продавцов рекламируют светодиодные фары по размеру лампы, а не по автомобилю!? Никто не знает.

Существует более 50 различных ламп для фар и противотуманных фар, у вас есть ближний и дальний свет, и все они имеют специальные штекеры, разъемы и фитинги, поэтому, если вы выберете неправильную лампу, она просто не подойдет.

Вот почему этот вопрос так популярен, и поэтому у нас есть идеальное решение, которое поможет вам найти точную лампу для вашего автомобиля.

Компания XenonPro стала пионером в поиске светодиодных ламп для фар автомобиля с помощью нашего средства поиска автомобильных ламп. Просто введите год, марку и модель вашего автомобиля, и мы точно подскажем, какие лампы подойдут к вашему автомобилю.

В приведенном выше примере мы выбрали светодиодные фары для RAM 1500 2016 года, одного из самых популярных и продаваемых грузовиков в мире.

После выбора автомобиля просто нажмите «Найти», чтобы получить точные лампы для вашего автомобиля. Ниже мы видим результаты для RAM 1500 2016 года.

Через несколько секунд вы увидите все лампы для вашего автомобиля, разделенные по типу луча. Это удобно, особенно если вы хотите заменить только конкретную балку.

На примере RAM 1500 2016 года размеры ламп h21 для ближнего света, 9005 для дальнего света (яркие) и 9145 для противотуманных фар.

Другие способы найти размер/номер лампы фары или противотуманной фары вашего автомобиля

Хотя это не так удобно и просто, существует несколько других способов найти лампу/размер, необходимые для вашего автомобиля/грузовика/мотоцикла и т. д.

Извлеките оригинальные лампы

Самый очевидный, но наименее удобный способ — вынуть лампы, которые вы хотите заменить, из блока фары и найти размер лампы/номер детали. Несмотря на то, что это занимает много времени, это надежный способ узнать, какие лампы требуются для ваших фар.

Использование руководства по эксплуатации вашего автомобиля

Большинство водителей виноваты в том, что никогда не читали руководство по эксплуатации своего автомобиля. Обычно они лежат в бардачке, собирая пыль в симпатичном кожаном чехле.

Но знаете что? Вы можете найти все размеры ламп для вашего автомобиля в одной аккуратной маленькой таблице, обычно в разделе, который обычно называется «Техническое обслуживание автомобиля» или что-то подобное.

Чтобы продолжить наш предыдущий пример, мы получили руководство пользователя RAM 1500/2500/3500 2016 года, чтобы показать вам, как найти размеры ламп.

Как показано выше, в разделе Техническое обслуживание автомобиля есть подраздел Замена ламп, в котором вы можете найти все лампы, необходимые для автомобиля, включая лампы ближнего, дальнего света и противотуманные фары.

Как вы видите в таблице, мы находим h21 для ближнего света и 9005 для дальнего света, так как наш инструмент поиска автомобильных ламп отфильтровал всего за несколько секунд.

Обратитесь к производителю автомобиля или в дилерский центр

Вы можете позвонить производителю автомобиля или в дилерский центр, чтобы узнать размер лампы, необходимый для вашего автомобиля.

Сообщив им свой идентификационный номер транспортного средства (VIN), они смогут предоставить вам эту информацию в большинстве случаев. Вы можете найти VIN вашего автомобиля на приборной панели или рядом с сиденьем водителя.

Посетите руководства по установке ламп Sylvania или Phillips

И последнее, но не менее важное: вы можете посетить руководства по установке ламп Sylvania или Phillips. Хотя это отличные и удобные варианты, их веб-сайты довольно запутаны и иногда содержат противоречивую информацию.

Тем не менее, они остаются крупнейшими производителями оригинального оборудования (OEM) для автомобильных ламп, и их ресурсы могут быть очень полезными.

Источники

  • Поиск ламп для светодиодных фар, XenonPro
  • 2016 RAM 1500/2500/3500 Truck Owner’s Manual, DealerProcess
  • Поиск номера VIN, автопроверка

6 Наиболее распространенные типы фар на транспортных средствах

Во время вождения в плохую погоду вам понадобится одна вещь: правильные фары. Плохая погода – это рецепт катастрофы на дороге. Тем не менее, правильные фары могут помочь вам избежать непогоды, обеспечив хорошую видимость, необходимую для того, чтобы видеть, куда вы направляетесь.

Ниже приведены шесть типов фар и принципы их работы:

Тип № 1: Галогенные фары

Также называемые композитными фарами, они наиболее популярны среди водителей. В основном их можно найти на современных автомобилях, и они представляют собой улучшение по сравнению с фарами накаливания с закрытым светом, которые раньше использовались на старых автомобилях.

Галогенные фары, как и лампы накаливания с закрытым светом, имеют лампы с горящими нитями накаливания, которые излучают свет. Что отличает галогенные лампы от их предшественников, так это сочетание газов вокруг нити накала, что заставляет их гореть дольше и ярче, не делая внутреннюю часть колбы черной.

Одним из преимуществ галогенных ламп является то, что они дешевле в производстве по сравнению с другими типами. Таким образом, вы можете заменить их дешево. Кроме того, они диммируемые, маленькие, их легко найти и заменить.

Недостатком является то, что они имеют желтоватый оттенок. Хотя это может быть полезно в условиях тумана, если вы предпочитаете яркий белый свет, вам, возможно, придется рассмотреть другие типы. Кроме того, галогенные фары освещают меньшее расстояние, чем лазерные, газоразрядные и светодиодные фары.

Срок службы галогенных фар составляет от 450 до 1000 часов, что намного меньше, чем у других типов. Стоимость лампочки составляет от 10 до 20 долларов, но вам понадобится как минимум дополнительные 100 долларов, чтобы собрать фару.

Тип № 2: Светодиодные фары

Сокращенно от «Светоизлучающие диоды», эти лампы освещают пространство перед автомобилем за счет электролюминесценции. Система стреляет электронами в полупроводник с положительно заряженными дырками, испуская фотоны и излучая свет. Это технология, которую вы найдете на большинстве консолей со светодиодным экраном или приборной панели.

Светодиодные фары излучают яркий белый свет, который освещает дорогу примерно в миле впереди и не слепит встречные автомобили.

Одним из ключевых преимуществ светодиодных фар является то, что они имеют небольшие полупроводники, которые могут плотно разместиться в небольшом пространстве, что позволяет создавать гладкие и гибкие конструкции фар, которые упрощают сборку вспомогательных компонентов, таких как указатели поворота. Кроме того, светодиоды излучают различные цвета. Они также могут быть быстро включены и выключены и являются энергоэффективными.

Светодиодные фары, однако, дороже, чем галогенные лампы, потому что они имеют другую структуру, чтобы предотвратить перегрев базы-эмиттера. Их срок службы составляет от 10 000 до 30 000 часов, поскольку они не нагреваются так сильно, как галогенные лампы. В некоторых случаях светодиодные фонари могут служить столько же, сколько и автомобиль. Лампочка стоит 100 долларов, но для сборки пары вам понадобится от 600 до 1300 долларов.

Тип № 3: Ксеноновые/ксеноновые фары

Эти фары по-разному называются газоразрядными (HID) или ксеноновыми фарами. Они обычно встречаются на автомобилях высшего класса и представляют собой смесь газов аргона и ксенона и испаренных металлов, которые производят яркий, яркий голубовато-белый свет. Однако этот свет не рассеивается так далеко, как желтый свет.

Преимущество использования газоразрядных фар состоит в том, что их голубовато-белый оттенок позволяет освещать большие расстояния. Они также рассеивают меньше желтых огней, что означает лучшую видимость на дороге впереди.

С другой стороны, газоразрядные или ксеноновые фары имеют отставание в несколько секунд от момента, когда они достигают максимальной мощности. Кроме того, избыток яркого света может ослепить встречные автомобили или ухудшить зрение других водителей.

Чрезвычайно сфокусированный свет также означает, что вы вряд ли увидите что-либо, что находится за пределами диапазона освещения фар, что чрезвычайно затрудняет пересечение перекрестков, перестроение или парковку. Ксеноновые лампы имеют срок службы от 2 000 до 10 000 часов и не имеют нити накала, что означает, что они могут работать годами. Лампа HID стоит 100 долларов, но вам понадобится от 350 до 1400 долларов, чтобы собрать пару.

Тип № 4: Лазерные фары

Эти фары представляют собой новейшую технологию освещения в автомобильной промышленности. Лазерные лучи работают за счет хемилюминесценции, которая запускает химическую реакцию. Как это работает? Лазерный луч направляется в камеру, заставляя газообразный фосфор внутри нее светиться. Свет от газа — это то, что вы видите перед своей машиной, а не от лазерных лучей.

Самым большим преимуществом лазерных фар является их высокая эффективность. Используя половину энергии светодиодных ламп, они производят в тысячу раз больше света. Кроме того, они в десять раз меньше светодиодных ламп, что дает производителям возможность создавать более мелкие сборки. Кроме того, они просты в эксплуатации, легко адаптируются и имеют большой радиус действия.

Проблема, однако, в том, что, хотя они излучают больше света, они нагреваются сильнее, чем светодиодные лампы. Это означает, что их сборка включает в себя уникальную встроенную систему охлаждения, чтобы контролировать проблему нагрева. Другое дело, что на данный момент они доступны только в дальнем свете. Вы должны соединить их с HID, обычными галогенными или светодиодными фарами.

По сравнению с другими фарами лазерные фары дороже. Для их установки вам понадобится пара тысяч долларов. Они могут работать до 50 000 часов и потребляют мало энергии для работы. Чтобы иметь их на своем автомобиле, будьте готовы раскошелиться на сумму от 8000 до 12000 долларов.

Тип № 5: Фары с рефлектором

Фара с рефлектором представляет собой лампочку в металлическом корпусе.
