как правильно подобрать и заменить

Основной компонент оптики автомобиля – это лампочки. Лада Калина в своей конструкции содержит огромное количество самых разнообразных ламп. Когда в машине перестает гореть фара, многие сразу проверяют предохранители, но для решения такой проблемы достаточно просто заменить перегоревшую лампу.

---

Как выбрать хорошие лампы

Мало заменить неисправный элемент в машине, нужно еще подобрать правильную запчасть. Лампочки – не являются исключением. Рынок автозапчастей предлагает большой выбор световых приборов от самых разных производителей с соответствующим качеством.

Условно, лампы можно разделить на три категории:

• Хорошие лампы должны работать долго, но не обязательно могут стоить дорого. Вполне хорошие производители, такие как, Philips, Osram и др. продают доступные световые приборы со стандартными характеристиками. Цена одной лампы, к примеру, с цоколем h2 составляет, в среднем, 102 рубля. При этом характеристики будут усредненными, как на штатных светильниках с завода.
• «Маяк», «Диалуч» и прочие лампы, на упаковке которых можно встретить китайские иероглифы – относятся к дешевым низкокачественным источникам света. Освещенность хуже, а срок службы иногда может превышать время работы даже самых дорогих ламп.
• Отдельная категория источников света – дорогие лампочки или, как их принято называть, лампы повышенной яркости. Банальными примерами являются: Osram Nigth Breaker +110 или Philips Racing Vision +150. На деле яркость таких ламп действительно выше, так как они работают в режиме перекала. Но долговечность меньше. Сюда же можно включить светодиодные лампы и ксенон, так как это своего рода тюнинг оптики.

Когда речь встает о выборе лампы, подразумевают всегда источники света для ближнего света фар или ПТФ. В остальные светильники лампы подбирают с куда меньшими требованиями.

Подбирать оригинальную лампочку по артикулу – дорого. Куда проще зайти в магазин и рассказать о типе цоколя продавцу, чтобы он дал нужный источник света.

Типы ламп, применяемых в автомобиле Лада Калина 1

В автомобилях Лада Калина используется огромное количество источников света. Чтобы было проще ориентироваться, их разбивают на категории: внешние и внутренние.

Внешние световые приборы:

Ближний свет	H7
Дальний свет	h2
Передний указатель поворота	PY21W
Задний указатель поворота	PY21W
Боковой указатель поворота	W5W
Габаритный свет	W5W
Задняя габаритная лампа и ПТФ	P21/4W
Стоп-сигнал	P21W
Задний ход	P21W
Освещение номерного знака	W5W
Противотуманные фары	h21

Внутренние световые приборы:

Освещение багажника	C5W
Плафон салона	C10W
Подсветка приборов	W1/2W
ЖК индикатор	W1/2W
Прикуриватель	W1/2W
Освещение вещевого ящика	C5W
Индивидуальное освещение	T4W

Как поменять лампы в Lada Kalina 1 самостоятельно

У многих автовладельцев возникают сложности в установке новых ламп и даже в снятии старых. Чтобы произвести замену источников света без проблем, необходимо придерживаться определенных инструкций.

Замена ламп передних фар

Сложнее всего поменять лампочку в левой блок-фаре. Для этого нужно снять воздушный фильтр. После этого доступ к фаре будет больше.

Ближний свет:

1. Снимите резиновую крышку большого диаметра.
2. Демонтируйте колодку жгута.
3. Отведите пружинный фиксатор.
4. Достаньте лампу из корпуса.
5. Установите новую лампу в обратной последовательности.

Дальний свет:

1. Снимите вторую резиновую крышку. Ее диаметр будет чуть меньше, чем у предыдущей, поэтому замена источника света будет не совсем удобной.
2. Вытащите клемму провода.
3. Нажмите на фиксатор и отведите его в сторону.
4. Достаньте старую лампочку.
5. Установите на ее место новую в обратной последовательности.

После замены ламп ближнего и дальнего света, рекомендуется произвести регулировку светового пучка фары.

Читайте статью: «Как заменить фонари и фары на Лада Калина»

Указатель поворота:

1. Нажмите на патрон и поверните его влево.
2. Вытащите патрон с лампой из блок-фары.
3. Чтобы снять источник света, на него нужно нажать, а затем повернуть до ее освобождения против часовой стрелки.
4. Демонтируйте старую лампочку и установите новую в обратной последовательности.

Габаритный свет:

1. Снимите крышку, которая защищает контакты и лампочку ближнего света.
2. При помощи тонких плоскогубцев поверните патрон и вытащите из зацепления с корпусом.
3. Достаньте старую лампу из патрона.
4. Установите новую лампочку в ее посадочное место. Чтобы избежать ее преждевременного выхода из строя, используйте резиновые перчатки.
5. Произведите сборку в обратной последовательности.

Противотуманные фары

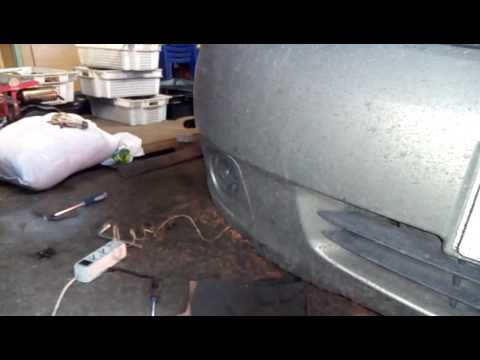

Замену лампы ПТФ можно производить вне гаража, снимать бампер не нужно. Для этого необходимо выполнить следующее:

1. Выверните колесо в противоположную сторону или демонтируйте его.
2. Открутите крестовой отверткой и, используя ключи на 8, крепления передней части подкрылка. Демонтируйте его.
3. Снимите колодку жгута проводов с лампы. Для этого отстегните две защелки по бокам.
4. Поверните патрон с лампой против часовой лампы и снимите ее.
5. Новый источник света устанавливается аналогичным образом.

Данный мануал относится не ко всем комплектациям. В Базовой версии ПТФ отсутствуют.

Боковой указатель поворота

Боковой указатель поворота расположен на крыле машины. Чтобы поменять лампу, необходимо сделать следующее:

1. Сдвиньте светильник вперед по ходу движения автомобиля.
2. Вытащите его из зацепления с крылом.
3. Поверните патрон влево и демонтируйте его.
4. Выньте лампу, взявшись за нее руками.
5. Установите новый источник света в резиновых перчатках.

Замена ламп задних фар в Lada Kalina 1

Независимо от типа кузова (хэтчбэк, универсал или седан), замена производится почти всегда одинаково:

1. Демонтируйте задний фонарь. Для этого головкой на 8 отверните крепления к кузову.
2. Чтобы снять патрон, нужно нажать на него и повернуть против часовой стрелки.
3. Для замены лампочки, ее нужно повернуть внутри патрона влево. Для этого на нее нужно слегка надавить.
4. Установка нового источника света производится аналогичным образом, но в обратной последовательности.

Подсветка номерного знака

Лампочку подсветки номера поменять проще всего:

1. Поддеть светильник с одной стороны и вывести из зацепления.
2. Не вынимая разъема, повернуть патрон и вытащить из светильника. Запчасть вынимается руками без поворота.

Замена лампочек в салоне

Чтобы заменить лампу в щитке приборов на Lada Kalina, необходимо:

1. Снять панель приборов.
2. Затем повернуть патрон лампы против часовой стрелки.
3. После этого нужно его вытащить, а старую лампу снять.
4. Монтаж новой лампы происходит аналогичным способом.

Для замены источника света в прикуривателе:

1. Достаньте металлический стакан из светофильтра. Для этого его нужно повернуть на 5-7 миллиметров.
2. Вытащить стакан, а следом за ним в том же положении сам светофильтр. Удобнее это делать через отсек рукоятки КПП в положении 4-ой передачи при снятом чехле.
3. После демонтажа прикуривателя, снимите разъем и вытащите старую лампу.
4. На ее место необходимо установить новую и собрать все в обратной последовательности.

Перед заменой лампы в прикуривателе, его нужно обесточить! Для этого отсоедините минусовую клемму аккумулятора.

Замена лампы в салонном плафоне выполняется следующим образом:

1. При помощи плоской отвертки подденьте прозрачный пластиковый элемент плафона.
2. Демонтируйте его и отключите электрический разъем.
3. Разжав контакты, снимите старую лампу и установите на ее место новую.
4. Соберите плафон.

Для замены лампы в плафоне багажника и бардачка:

1. Откройте багажник и подденьте плоской отверткой светильник.
2. Отожмите контакты и достаньте старую лампу.
3. Установите на ее место новую и установите светильник на место.

Из-за чего перегорают лампы в Lada Kalina

Существует три причины, по которым могут перегорать лампы в машине. И вот каждая из них:

1. Срок службы. Стоит отметить, что любая лампа рассчитана на определенные часы работы. Как только время работы выходит за свои рамки, источник света начинает тускнеть, а затем нить плавится и источник света перестает работать. На время работы лампы может повлиять напряжение бортовой сети.
2. Все автомобильные источники света рассчитаны на напряжение 12 Вольт, но не более 14,7В. При превышении данного параметра, прибор накаливания начинает работать в режиме перекала, что приводит к ее выходу из строя раньше положенного срока. Перенапряжение может возникнуть из-за поломки реле-регулятора напряжения.
3. Качество. От качества источника света зависит многое – начиная от освещенности, заканчивая сроком службы. Чтобы лампа не перегорела раньше времени, старайтесь выбирать источники света, рекомендованные заводом-изготовителем.

Подведем итоги

Менять лампы в Ладе Калине не сложно. Самое главное знать, где и какая лампочка используется и выбирать только проверенного производителя. Тогда процедура замены будет происходить реже, а сам процесс будет несложным.

Лада Калина — замена ламп блок-фары — журнал За рулем

Снимок

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота
Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Замену ламп показываем на левой блок-фаре. Для лучшего доступа отводим в сторону воздушный фильтр. Для замены лампы в правой блок-фаре этого делать не нужно. Для наглядности работу показываем на снятой блок-фаре. В правой блок-фаре лампы меняем аналогично.

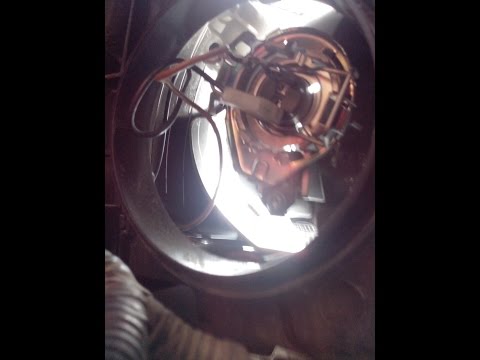

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары.

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

• стекла либо поликарбонат;
• корпус;
• заглушки фонаря;
• сами лампы;
• светоотражатели;
• проводку;
• декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Это интересно: Опорный подшипник — что это такое

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

• один ключ на 8 и один на 10;
• крестовидные и плоские отвертки;
• новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
2. Уберите с помощью отвертки заглушку ПТФ.
3. Выверните ключом на 10 болт, расположенный снизу под фарой.
4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Устанавливать новую фару необходимо, выполняя действия в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Снимаем фару, предварительно демонтировав бампер на Ладе Калина

Существует два способа снятия фары «Калины» с последующей ее разборкой. Первый, — вначале снимается бампер, второй, — операция выполняется без его снятия.

В любом случае понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестовидные. Разумеется, нужно заранее позаботиться о запасных частях, если речь идет о компонентах осветительных систем.

Водители, выполняющие какую-то работу самостоятельно, знают, что ключи бывают – рожковыми, торцовыми и накидными. Если позволяет пространство, то лучше всего удерживать гайку торцовым или накидным. Тогда обхватываются все ее стороны. Это гарантирует, что грани, при затруднительном вращении, не будут повреждены.

Это интересно: Замена ремня ГРМ на Hyundai Getz собственными силами: фото и видео

Желательно иметь и головки. Лучше всего, если приготовить трещотку. Дело в том, что в некоторых местах довольно трудно орудовать простым ключом, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — используя крестовую отвертку отвернуть четыре самореза, фиксирующих подкрылки. После этого надо найти еще пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если ее нет, то выполнять можно операцию лежа на заранее приготовленной передвижной плоскости или на полу, укрыв его подручным материалом. Когда вывернуты и эти два нижних самореза, отворачиваем три болта, также находящихся внизу.

Теперь можно без затруднений извлечь решетку радиатора и открутить болты, с помощью которых бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Изготовлена она из пластика, а находится под номерным знаком. Там есть два болта. Найти их легко. После того, как они откручены, решетку надо просто потянуть на себя.

Тянуть нужно посильнее. Дело в том, что у решетки имеются дополнительные крепления – фиксаторы. Они довольно прочные, и потому не надо бояться, что случится поломка.

Последний этап – отворачиваем и вынимаем два самореза под номерным знаком. Затем беремся за края бампера и, направляя его на себя, срываем с защелок. Бампер «Калины» легкий. Снять его с защелок и удержать на весу можно без помощника.

И вот бампер снят.

Остается демонтировать фару. Для этого снимаем силовую балку бампера. Затем извлекаем болты, фиксирующие фару. Чтобы их найти, нужно немного отклонить балку в сторону. Эти болты лучше всего отворачивать, используя головку на 8 миллиметров, оснащенную трещоткой.

Вверху есть еще два болта. Один отворачиваем ключом на 8, второй – крестовой отверткой. После этого отсоединяем штекеры электропитания. Надо помнить, что фиксация этих разъемов обеспечивается защелками. Где они находятся, можно определить даже на ощупь. Штекер можно разъединить только, отогнув защелку. Теперь просто беремся за корпус фары (брать двумя руками), и извлекаем ее.

Как снять фару, не снимая бампер на Калине

Второй способ снятия фары на «Калине» — это, когда не снимается бампер. Кстати, первый вариант считается более сложным. Признается, что самостоятельно снять бампер можно, только имея определенный опыт. К тому же, эта операция занимает много времени.

Чтобы демонтировать фару, не снимая бампер, вначале снимаем устройство с охлаждающей жидкостью. Обычно его называют расширительным бачком. Снять нужно и корпус воздушного фильтра. Заглушки ПТФ извлекаем, используя отвертку.

Теперь доступу к осветительному блоку ничего не мешает. Правда, из-за тесноты, кое-что придется делать на ощупь. Именно так надо найти нижний крепежный элемент фары. Там болт. Отвернуть его несложно. Когда это сделано, просто просовываем руку в отверстие ПТФ. Вверху осветительного блока есть болты. Они находятся вблизи радиатора. Чтобы их отвернуть, нужно использовать ключ на 8.

К крылу фара привернута винтом. Он отворачивается крестовидной отверткой. Условие – такие отвертки имеют разные размеры, поэтому нужно подбирать соответствующую прорезям, имеющимся на шляпке винта.

2302-18-10-02 (Копировать)

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.
Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.

2302-18-10-03 (Копировать)

Вынимаем лампу ближнего света из корпуса блок-фары.
Вынимаем лампу ближнего света из корпуса блок-фары.

Вынимаем лампу ближнего света из корпуса блок-фары.

Внимание! Лампы ближнего и дальнего света — галогенные. Не следует касаться их стеклянной колбы, так как следы от пальцев приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н7 в обратной последовательности.

Для замены лампы дальнего света снимаем резиновую крышку меньшего диаметра с корпуса блок-фары.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов. Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне.

Это интересно: Блоки предохранителей Камри 40: где, как расшифровать, схема

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

• картонный лист;
• пятиметровая рулетка;
• «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

2302-18-10-05 (Копировать)

Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.
Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.

Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.

2302-18-10-06 (Копировать)

Вынимаем лампу дальнего света из корпуса блок-фары.
Вынимаем лампу дальнего света из корпуса блок-фары.

Вынимаем лампу дальнего света из корпуса блок-фары.

Устанавливаем новую лампу Н1 в обратной последовательности.

Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке)…

2302-18-10-07 (Копировать)

…вынимаем патрон с лампой из корпуса блок-фары.
…вынимаем патрон с лампой из корпуса блок-фары.

…вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности.

Как разобрать фару на Лада Гранта, Калина 2 (заменить стекло, маску)

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

Потребуется

: снять фару, приготовить дремель (диаметр дисков 20 мм), острый нож.

Схема крепления стекла фары:

Герметик, удерживающий стекло оригинальной фары, является термостойким. То есть ослабить его «хватку», нагревая феном или в духовке, не получится. Кроме этого, на кромке расположены четыре скобы крепления:

Как заменить стекло фары

:

• Заклеить стекло малярным скотчем, чтобы исключить его повреждение во время работ.
• Срезаем около 7 мм П-образного крепления (используя дремель), а затем удаляем остатки герметика (фото №1).
• Срезаем около 2 мм герметика между стеклом и пластиком, используя дремель (фото №2, цвет зеленый).
• Удаляем остатки герметика при помощи Г-образного лезвия (можно загнуть обычный нож, после нагрева), фото №3.

При обратной сборке используем прозрачный герметик для стекол (например, ABRO).

Как это выглядит на практике:

Процесс также показан на видео:

Как снять маску с фары

:

• Внутренняя маска крепится при помощи пружинного механизма, который подсоединен к гидрокорректору.
• Внешняя маска удерживается 4-мя винтами Torx.

Теперь появляется возможность установить мощные светодиодные или гибкие ДХО. А вам приходилось самостоятельно разбирать фары на Гранте или Калине? Каким способом удалось это сделать?

2302-18-10-08 (Копировать)

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.
При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Для замены лампы дневного ходового огня и габаритного света поворачиваем патрон лампы против часовой стрелки…

2302-18-10-10 (Копировать)

Потянув лампу, вынимаем ее из патрона.
Потянув лампу, вынимаем ее из патрона.

Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W21/5W в обратной последовательности.

Замена ламп в фаре автомобиля, выпущенного до 2013 года

Отличие процедуры замены ламп в фаре автомобиля, выпущенного до 2013 года, состоит только в том, что лампа габаритного огня расположена под колпаком лампы дальнего света, а лампа дневного ходового огня просто отсутствует.

Покажем замену ламы габаритного огня на правой блок фаре.

Устройство фары на Лада Калина

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

Замена ламп освещения на Ладе Калина

Содержание:

• Замена лампочек Лада Калина
• Какие лампы используются на Калине
• Замена ламп на Калине своими руками
• Замена ламп ближнего света
• Замена лампочек дальнего света
• Замена габаритов и ДХО
• Замена лампочек в приборной панели Лада Калина
• Обслуживание кормовой части
• Итог

Замена лампочек Лада Калина

Отечественный автомобиль LADA KALINA достаточно распространен среди автолюбителей стран СНГ по причине доступности и достаточного качества сборки. При этом, замена лампочек Лада Калина периодически требуется. Даже на самых современных авто оптические приборы могут износиться или повредиться в процессе эксплуатации, что сильно мешает во время езды.

Какие лампы используются на Калине

На Лада Калина первого поколения применяются несколько разновидностей лампочек и световых индикаторов.



Расположение и название элементов следующее.

• Дальние огни – Н1;
• Ближние огни – Н2;
• Фронтальный габаритный свет и боковые указатели поворотов – W5W;
• Поворотники – PY21W;
• Противотуманки передние – Н11;
• Противотуманные фонари кормовой части машины – Р21;
• Стопы и лампа заднего хода автомобиля – P21W;
• Подсветка госномера – W5W.

Стандартные осветители нередко не удовлетворяют требованиям автомобилистов. Они слабо освещают дорогу и быстро выходят из строя. Поэтому некоторыми пользователями выполняется замена лампочки ближнего света Лада Калина на диодные модели. Для этого следует подобрать соответствующие элементы на рынке и доработать оптические элементы автомобиля.



Некоторые водители считают, что простой замены лампочек достаточно. Однако это не так. Фабричная оптика первой калины не приспособлена к работе с подобными элементами и быстро выйдет из строя. В фаре недостаточно места для отвода большого количества тепла от диода, что приводит к деформации рассеивателя и самого пластикового корпуса.

Чтобы выполнить тюнинг прибора следует заменить его полностью. На рынке 2020 года присутствует множество предложений и вариантов модификаций оптики. Достаточно выбрать подходящий вариант и установить его вместо стандартного.

Подобная замена лампочки Лада Калина 2 поколения не требуется. Фабричная оптика последнего поколения уже способна работать с диодами и имеет необходимый запас для полноценной работы. Производитель настаивает на том, что самые продвинутые версии авто выпускаются на рынок уже с диодами и замена как таковая не потребуется.

Замена ламп на Калине своими руками

Оптические приборы автомобиля выполнены по модульной системе. Следовательно, замена лампочек Лада Калина осуществима без посторонней помощи. Для выполнения процедуры потребуется.

1. Фонарь. Лампочки снимаются с внутренней стороны осветительных приборов и крепежи плохо освещаются. Для облегчения работ нужно подсвечивать рабочее пространство. В идеальных условиях потребуется вмешательство помощника. Второй номер будет только подсвечивать.
2. Стандартные гаечные ключи и плоская отвертка. Ключами освобождается доступ к требуемым деталям. А отверткой снимаются стопоры. Также можно использовать шило или специальный съемник. Для работ с приборкой будет необходима крестовая отвертка.
3. Бумажные салфетки и спирт, без этого замена лампочки ближнего света лада калина 1 и других элементов будет невозможна. Если пользователь случайно коснулся рабочей зоны издучателя или фары – отпечатки пальцев и попавшую грязь потребуется начисто вытереть. В противном случае, жир может сильно снизить эффективность оптики и сократить ее срок эксплуатации.
4. Также может потребоваться раскрепляющий составпо типу ВД 40. Некоторые винты склонны к закипанию и окислению, что сильно усложняет их откручивание.
5. Набор ключей типа TORX. Отдельные водители жалуются, что в машине применяют «звездочки», которые невозможно открутить обычными ключами. Откуда берутся подобные элементы неизвестно.

Также рекомендуется помыть машину перед выполнением процедуры – с чистыми поверхностями работать гораздо приятнее.

Замена ламп ближнего света

Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.

Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.

1. Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
2. Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно). Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.
3. Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки. Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком.
4. Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.

Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку.

5. Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
6. Монтаж новой детали выполняется в обратной последовательности. При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.

Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.

Замена лампочек дальнего света

Элемент блок фары, отвечающий за предельную яркость, сконструирован по аналогичному принципу. Процедура замены осветительного прибора полностью идентична. Здесь также имеется крепление на металлической пружине и типичный цоколь.

Замена габаритов и ДХО

Габариты более часто выходят из строя, чем основная оптика. Следовательно, замена лампочек габаритов Лада Калина более востребованная процедура. Ремонт поломки также прост, как и остальных частей оптики.

1. Открыть пластиковую крышку осветителя и вынуть цоколь лампы из посадочного места. Все действия выполняются предельно осторожно – не смотря на внешнюю добротность, лампочка достаточно хрупкая.

2. Далее стандартный излучатель вынимается из своего гнезда и заменяется на новый.

Если причиной поломки стала влага, можно защитить контакты при помощи термоклея или подобного герметика, стойкого к повышенным температурам. Замена лампочки ходовых огней Лада Калина 2 поколения выполняется аналогично первой модификации.

Замена лампочек в приборной панели Лада Калина

Приборка калины – это отдельный разговор. Здесь присутствует большое количество лампочек, индикаторов и сигнализаторов.

Процедура выполняется так.

1. Как обычно установить машину на ручной тормоз и снять клеммы с аккумулятора.
2. Дальше потребуется крестовая отвертка. Используя инструмент выкрутить два крепежных винта. Важно выполнить смену предельно аккуратно – панель находится на видном месте и царапины могут значительно испортить вид.
3. После того, как декоративная накладка освобождена, можно аккуратно вытащить ее, преодолевая сопротивление фиксаторов. Нижняя часть панельки оборудована специальными роликами. Направляющие должны «выжить» после ремонта,
4. Под декорациями располагается крепление самой приборки. Винты также откручиваются крестовой отверткой и панель снимается.
5. Дальше начинается непосредственно замена лампочек в панели Лада Калина. Для этого нужно вынуть приборку из посадочного гнезда и отсоединить все контактные группы и провода от устройства.
6. Когда панель полностью вынута, потребуется перейти в хорошо освещенное место для продолжения процедуры ремонта.
7. Последующая замена лампочек в приборной панели Лада Калина выполняется тонким инструментом. После нахождения необходимого элемента, его следует отключить от гнезда и вынуть из посадочного места. Это делается плоскогубцами или специальными клещами. Ухватившись за патрон, нужно провернуть его по часовой стрелке и потянуть на себя.
8. Далее нужно выполнить диагностику патрона, если последний исправен – меняется только осветитель.
9. Монтаж и сборка выполняется в обратной последовательности. На этом, замена лампочек в панели Лада Калина полностью завершена.

Обслуживание кормовой части

На Лада Калина замена лампочек стоп сигнала может потребоваться в случае повреждения фары или перегорания самого элемента. Ввиду конструктивных особенностей автомобиля, ремонт можно выполнить только путем полной разборки задней панели и снятия фары целиком.

1. На Лада Калина замена лампочек стоп сигнала начинается с демонтажа фары. Для этого нужно снять пластиковую крышку, откуда выходит ремень безопасности. Вторая часть крепится немного ниже – возле катушки ремня. Гайки откручиваются ключом №10. При этом следует быть предельно осторожным. Если деталь улетит в кузовную панель, достать ее не получится.
2. Как только прибор освободится от креплений, все лампы будут доступны. Вынуть их из крепления можно провернув цоколь на 45 градусов по часовой стрелке.
3. Далее извлекается сама лампочка и меняется на новую.
4. Сборка фары выполняется в обратной последовательности.

Итог

Стандартная замена лампочек габаритов Лада Калина и других элементов выполняется в домашних условиях без существенных затруднений. Поменять лампы одному достаточно просто. Для этого не потребуется наличия какого либо специализированного инструмента или глубоких, профессиональных познаний механики. Достаточно следовать инструкциям по ремонту и обслуживанию автомобиля.

Фонари и фары на Лада Калина

Владельцы Lada Kalina большую часть работ по техническому обслуживанию и ремонту выполняют самостоятельно. Из-за конструктивных особенностей чаще всего возникают вопросы по оптике. Перед тем, как снять фару с Калины, необходимо выбрать подходящую модель, узнать об особенностях разборки и установки.

Содержание

1. Как самостоятельно подобрать
2. Как заменить фары на Калине
3. Что нужно для демонтажа
4. Как снять и установить передние фары
5. Как снять и установить задние фонари
6. Как снять и установить поворотники
7. Как снять и установить ПТФ
8. Регулировка фар Калина
9. Как отполировать фары на Калине
10. Как избежать запотевания фар
11. Заключение

Как самостоятельно подобрать

Конфигурация оптики различается в зависимости от модели автомобиля. Седан (1118) и универсал (1117) имеют прямоугольную форму фар, с небольшим изгибом вверху. Хэтчбек (1119) и Лада Калина Спорт комплектуются удлиненными моделями с увеличенной площадью освещения. Задняя оптика двух типов: прямоугольный блок с закругленными краями, на Универсал и Спорт устанавливаются фары каплевидной конфигурации. Для подбора необходимо знать артикул от производителя.

В таблице указаны каталожные номера светильников:

Тип оптики	Модель: 1118 и 1117	Модель: 1119 и «Спорт»
Блок передней правой фары	11180-3711010-00	11180-3711011-00
Блок передней левой фары	11180-3711010-01	11180-3711011-01
Правый задний фонарь	11180-3716010-00	11190-3716010
Левый задний фонарь	11180-3716011-00	11190-3716010
Правая ПТФ	11180-3743010-00	11180-3743010-00
Левая ПТФ	11180-3743011-00	11180-3743011-00

На рынке, кроме китайских аналогов, представлены модели оптики двух производителей: ЗАО «Автосвет» (г. Киржач) и «Автосвет» (г. Рязань). Рязанский завод в первые годы выпуска поставлял фары со стеклянным лобовым стеклом. Позже его заменил поликарбонат.

Определить оригинал это или подделка можно по держателю крышки лампы, он должен располагаться вертикально. Дополнительно анализируется толщина пластика и качество изготовления монтажных кронштейнов.

Как заменить фары на Калине

Перед разборкой изучают схему сборки, подбирают инструменты и расходные материалы. При необходимости их замены после удара сначала снимаются фары, исправляются дефекты элементов кузова. Только после этого можно устанавливать новые ходовые огни, настраивать их.

Что нужно для демонтажа

Для выполнения работы необходимы ключи на «8», «10» и «13». Для быстрой разборки используется трещотка со сменными головками. Этот инструмент удобен для работы в труднодоступных местах, когда нужно снять бампер. Кроме того, вам понадобится крестовая и шлицевая отвертки.

Что еще нужно для разборки:

• WD-40 для удаления ржавчины в местах крепления;
• отвертка для быстрого удаления внешних болтов и шурупов;
• приспособления для освещения рабочего места, например, налобный фонарь;
• моющее средство и чистую ткань для удаления грязи.

Часть разборки фар Лада Калина проводится на земле. Вам понадобится самодельная подстилка, но лучше всего использовать тележку на колесиках и зажимах. Работа выполняется при хорошем освещении.

Если перед этим фары были активны, следует подождать 30-40 минут, пока корпус и внутренние компоненты остынут.

Как снять и установить передние фары

Прежде всего невозможно снять фары без полного снятия бампера с установленными противотуманками. Часть кронштейна находится за силовой балкой бампера. Работа займет 30-40 минут, но корпус ходовых огней не повредится, на элементах кузова не останется царапин.

Этапы разборки и установки новых фар «Лада Калина».

1. Откройте капот, открутив 3 винта, снимите решетку радиатора головкой №10.
2. С помощью крестообразной отвертки открутите 4 винта, расположенных на верхнем кронштейне бампера.
3. За нижней решеткой отверните 2 винта, сняв ее.
4. Разборка подкрылков, для чего нужно открутить 2 винта в колесных арках.
5. В нижней части бампера по бокам откручиваем 1 саморез и 3 болта крепления кузова.
6. Подденьте левый и правый края бампера, сняв его. Противотуманные фары отсоединены от электрических разъемов.
7. Головкой №13 открутите 4 гайки, расположенные в местах крепления противотуманных фар.
8. Снятие усилителя бампера.
9. Снимите верхние крепления с блоков фар с помощью отвертки Phillips и головки №8.
10. Откручиваем 2 нижних винта.
11. Выньте фару. Снимите держатель лампы, повернув его против часовой стрелки.
12. Снимите электрический разъем.

Установка новой фары производится в обратном порядке.

После подключения разъемов рекомендуется проверить работоспособность светового элемента в разных режимах: ближний и дальний свет, включение поворотной лампы.

Как снять и установить задние фонари

Блок задних фонарей крепится в трех точках, болты находятся под внутренней обшивкой кабины. Крепятся на болты под головку № 10. Рекомендуется использовать трещотку, так как есть вероятность повредить болт об кожу. На моделях Лада Калина Хэтчбек и Спорт верхнее крепление находится под заглушкой над фиксатором ремня безопасности.

Особенности снятия, установки и замены лампы:

• кроме резьбового соединения блок фиксируется клипсой;
• задние фонари прочно установлены, после снятия кронштейна нужны усилия, чтобы вытащить блок;
• каждая лампа подключается к источнику питания через съемную вилку;
• для установки сначала закрепите зажим, затем затяните болты.

Чтобы полностью снять задние фонари, отвинтите все держатели ламп.

Важно проверить плотность прилегания блока к корпусу, убедиться в равномерном прижатии к уплотнительному контуру.

Как снять и установить поворотники

Повторители Lada Kalina фиксируются на механических фиксаторах. Отсутствуют застежки, что упрощает снятие и установку. Для этого не нужны никакие инструменты. Просто переместите повторитель к передней части машины и извлеките устройство из монтажного отверстия.

Затем необходимо повернуть патрон с лампой против часовой стрелки и снять его с корпуса указки. Также можно поменять лампу. Последний на быстрой разборке, без базы, мощность — 5 Вт. В стандартной комплектации повторителей в боковых зеркалах нет. Такой тюнинг можно сделать самостоятельно, примером может служить установка моделей лифтбек Лада Гранта.

Как снять и установить ПТФ

Снятие и установка противотуманных фар на «Лада Калина» осуществляется без демонтажа передней части автомобиля. Места крепления расположены с обратной стороны бампера, для работы понадобится крестовая отвертка, ключи на «8» и «10». Для удобства доступа можно повернуть колеса до упора вправо или влево или снять их. Последнее делается с кошкой.

Этапы разборки и установки ПТФ «Лада Калина».

1. Снимите болты крепления подкрылка.
2. Отсоедините разъем питания.
3. Открутите 3 винта, которые держат противотуманную фару.
4. Снимите фонарик.

ПТФ устанавливаются в обратном порядке. Некоторые неоригинальные модели имеют регулировочный винт, расположенный на задней части корпуса. Выставить правильное положение фары можно только перед установкой крыла и подкрылка. Эту конструктивную особенность необходимо проверить перед началом работы. Сменные лампочки Калины должны соответствовать требованиям по мощности и способу подключения.

Регулировка фар Калина

После замены фар или ламп на Лада Калина необходима дополнительная настройка светотехники. Цель – правильное направление светового луча. Для этого понадобится лист фанеры или другая подобная ровная вертикальная плоскость. На него нанесены 3 вертикальные линии, соответствующие центру автомобиля и 2 фарам. Горизонтальная полоса на высоте от земли до центра ходовых огней.

Регулировка фар на «Лада Калина»:

1. Машина находится на расстоянии 5 м от места разметки.
2. Включите ближний свет.
3. Поочередно закрывая левую и правую фары, проверьте расположение световых пятен.
4. Откройте капот, вверху будет 2 регулировочных отверстия. Крайний отвечает за изменение вертикальной плоскости, второй — горизонтальной.
5. Регулировка производится шестигранным ключом на 5 мм.

Возможно незначительное изменение направления освещения в вертикальной плоскости. Причина – изменение веса автомобиля за счет пассажиров, груза. Давление в шинах на это мало влияет. Эти факторы необходимо учитывать перед регулировкой освещения, искусственно увеличивая вес автомобиля.

Для нормальной работы ближнего света необходимо проверить корректор фар Калины, выполняющий функцию автоматического изменения светотеневой границы. В большинстве случаев его необходимо заменить из-за выхода из строя сервопривода, дефектов регулировочного штифта.

Противотуманные фары Lada Kalina регулируются только в горизонтальной плоскости (вверх, вниз). Чтобы не слепить встречных водителей и пешеходов, максимальная дальность освещения составляет 10 м. Если высота противотуманных фар составляет 40 см, то световое пятно на руле на расстоянии 5 м должно находиться на уровне 20 см. Блок регулировки расположен на передней панели, за декоративной заглушкой.

Как отполировать фары на Калине

Причинами появления дефектов (мутности, сколов, пожелтения) на поверхности поликарбоната или акрилового стекла являются длительный срок службы, механические воздействия, перепады температур. Удалить полировкой. Однако это приведет к удалению защитного заводского покрытия. Выход – использование специальных средств.

Как самому отполировать фары на Лада Калина:

1. Абразивные круги — Р800-Р2000. Они удаляют большие царапины.
2. Комбинированная полировальная паста. Помимо абразива, он должен содержать защитные компоненты.
3. Перед работой фары моют, края защищают малярным скотчем. В противном случае возможно воздействие на элементы кузова.
4. Нанесите пасту на поверхность, аккуратно разотрите по всей поверхности.
5. Если заводское защитное покрытие было повреждено, покройте его лаком. Через короткие промежутки времени наносится 1-2 слоя.

Рекомендуется использовать двухкомпонентный лак. Обладает хорошей адгезией, дольше сохраняет защитные свойства. Альтернативой являются составы на акриловой основе. Отличаются быстрой полимеризацией, им можно полировать стекло фары Калина без предварительной механической обработки.

Как избежать запотевания фар

При работе легких элементов корпус нагревается. Для снижения температуры внутри в конструкции предусмотрены вентиляционные отверстия – форточки. Однако через них может попасть влажный воздух, что вызовет запотевание. Это может быть временно. Но если будет повышенная влажность, это повлияет на интенсивность освещения.

Профилактика запотевания фар на Лада Калина:

• перед посещением автомойки заранее выключите ходовые огни, чтобы стабилизировать температуру внутри бокса;
• контроль вентиляции, очистка от грязи и пыли;
• используйте абсорбент для удаления конденсата, он находится внутри бокса.

Если через 1-2 дня после появления запотевания негативный эффект не исчезнет, ​​необходимо принять меры по его устранению. Для снятия передней прозрачной панели нужно снять 4 скобы, нагреть слой герметика строительным феном. Делать это нужно осторожно, чтобы не сломать корпус, усилия должны быть небольшими.

Заключение

Самостоятельная замена и обслуживание оптики Лада Калина осуществляется только после составления подробного плана работ, подбора материалов. Если на каком-либо этапе возникают вопросы, рекомендуется обратиться к специалистам за разъяснениями.

особенности замены реле, как включить, что делать, если не горит, схема, фото и видео

Владельцам автомобиля Лада Калина нередко приходится сталкиваться с такой проблемой, как отсутствие ближнего света. Эта неисправность может заключаться как в перегоревшей лампочке, так и из-за сбоев многих других электрических узлов. Ниже мы рассмотрим наиболее распространенные причины поломки и способы их устранения.

Наружное освещение Лада Калина

Содержание

• Возможные причины неисправности
  • Замена лампы
  • Замена предохранителя
  • Обрыв цепи
• Вывод

Возможные причины неисправности

Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.

Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:

• Окислились или подгорели контакты в штекерной колодке;
• Перегорел предохранитель;
• Обрыв цепи;
• Вышло из строя реле.

Ниже рассмотрим как устранить все эти неисправности.

Лампочка стандарта H7

Замена лампы

Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.

Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.

Обратите внимание!
В продаже можно найти лампочки стандарта H7 нескольких типов – галогенные, ксеноновые и светодиодные, например, для противотуманных фар на ВАЗ 2110.
На все их типы разная цена , но главное – они обладают разными характеристиками.
На нашем портале вы можете подробно ознакомиться с особенностями всех этих ламп.

Демонтаж заглушки

Инструкция по замене выглядит следующим образом:

• Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары. Для этого, предварительно надо открыть капот.
• Затем надо снять плюсовую и минусовую клеммы с контактов.

Высвобождение фиксатора из посадочных

• Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
• После этого нужно вытащить старую лампочку и поставить на ее место новую.
• Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку.

Обратите внимание!
В процессе замены лампочек, нельзя касаться пальцами их стеклянных колб, в противном случае они могут быстро перегореть.

В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить.

Блок предохранителей и реле Лада Калина

Замена предохранителя

Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.

Лампы защищаются разными предохранителями:

• Правая лампа – F12
• Левая лампа – F13

Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.

Обратите внимание!
Если после замены предохранителя освещение включилось, но через некоторое время опять пропало, необходимо измерить напряжение, которое выдает генератор.
Желательно, чтобы при работающем двигателе оно не превышало 14,4 вольта.
Если напряжение больше, можно попробовать заменить регулирующее реле.

Схема наружного освещения Лада

Обрыв цепи

Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.

Сделать это можно следующим образом:

• Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
• Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
• Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
• Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.

Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.

На фото – реле освещения Лада Калины

• В случаях, когда на выходе реле имеется напряжение, следует проверять проводку машины от монтажного блока до блок-фар по схеме.

Обратите внимание!
Если потух ближний и дальний свет на Калине в одной из блок-фар, то возможно пропал контакт на клемме массы.
Чтобы его проверить, нужно разобрать блок-фару.

Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.

Вывод

Несмотря на кажущуюся сложность, восстановить «пропавшее» ближнее освещение на Лада Калина под силу каждому автовладельцу. Главное поэтапно подойти к поиску причины – почему пропал свет, не пропуская ни один из описанных выше шагов. Для этого не понадобится ни сложное оборудование, ни какие-либо особые знания.

Ознакомиться с дополнительной некоторой полезной информацией по обозначенной выше теме можно из видео в этой статье.

Замена ламп сигнализации и плафонов автомобиля Лада Гранта

Подготавливаем автомобиль для выполнения работы

Отсоединяем минусовую клемму аккумулятора

Замена лампочек в блок-фаре

Чтобы заменить лампы головного света:



Нажимаем на фиксатор, показанный на рисунке стрелкой и снимаем крышку с корпуса блок-фары

Отсоединяем колодку проводов от выводов лампы и снимаем резиновый чехол



Нажимаем на концы пружинного фиксатора и выводим их из зацепления с крючками отражателя

Отводим фиксатор от лампы

Извлекаем лампу из корпуса блок-фары

Нельзя касаться руками колбы галогенной лампы.

Удалять загрязнения лампы нужно спиртом.

Устанавливаем лампу h5 в обратной последовательности.

В левом указателе поворотов лампу заменяем, нажав на патрон и повернув ее против часовой стрелки.

В правой блок фаре поворачиваем ее по часовой стрелке.



Вынимаем патрон с лампой из корпуса блок-фары

Нажимаем на лампу и поворачиваем ее до упора в определенную сторону и извлекаем лампу из патрона

Новую лампу PY21W устанавливаем в обратной последовательности.

Для замены лампы габаритного света и дневного ходового огня в левой блок-фаре, отводим в сторону воздушный фильтр.

В правой блок-фаре этого делать не нужно.



Поворачиваем патрон лампы против часовой стрелки, вынимаем патрон с лампой из корпуса блок-фары

Потянув лампу, вынимаем ее из патрона

Устанавливаем новую лампу W21/5W в обратной последовательности.

Замена блок-фары



Отключаем минусовую клемму аккумулятора.

Снимаем передний бампер (статья – Замена элементов передней части кузова Лада Гранта)



Головкой на 8 откручиваем винт переднего крепления блок-фары

Головкой на 8 откручиваем винт нижнего крепления блок фары



Откручиваем винт верхнего крепления блок-фары.

Выводим блок-фару вперед по ходу автомобиля.

Нажимаем на фиксатор рабочего цилиндра корректора фар и повернув цилиндр против часовой стрелки до упора вынимаем рабочий цилиндр корректора фар из корпуса блок-фары.

Отсоединяем колодку проводов от лампы головного света, вынимаем патроны с лампами указателя поворота и дневного ходового огня.



Снимаем блок-фару.

Устанавливаем блок-фару в обратной последовательности.

Замена повторителя поворотов и замена лампы



Повторитель поворотов снимаем при замене крыла и при замене лампочки.



Сдвигаем в сторону передней части автомобиля боковой указатель поворотов

Извлекаем повторитель из отверстия в переднем крыле



Поворачиваем патрон с лампой против часовой стрелки, вынимаем его из корпуса

Извлекаем лампу

Устанавливаем лампу W5W.

Устанавливаем повторитель в обратной последовательности.

Если прокладка под повторителем испортилась, то ее нужно заменить.

Замена ламп и снятие заднего фонаря

Подготавливаем автомобиль для выполнения работы.

Отключаем минусовую клемму аккумулятора.



В багажном отделении отгибаем клапан обивки багажника

Поворачиваем патрон лампы сигнала торможения и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса



Нажимаем на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона

Двухнитевая лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях

При установке лампы P21/5W выступы на лампе должны войти в пазы патрона.

Лампа заднего хода P21W и лампа указателя поворотов PY21W меняется аналогично.

Лампа указателя поворотов имеет два выступа, расположенных несимметрично относительно оси лампы.

На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.



Чтобы не перепутать места установки патронов в корпусе фонаря фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

Снятие заднего фонаря

Подготавливаем автомобиль.

Отключаем минусовую клемму аккумулятора.

Для автомобилей 2190



В багажном отделении отгибаем клапан обивки багажника

Вынимаем колодки проводов из держателя на корпусе фонаря



Головкой на 8 откручиваем три гайки крепления фонаря

Сдвигаем фонарь назад и снимаем его с автомобиля

Устанавливаем задний фонарь в обратной последовательности.



Установочный штифт на кузове должен войти в держатель на корпусе фонаря

Чтобы не перепутать места установки патронов с лампами, вырезы в корпусе фонаря и фиксирующие выступы на патронах имеют разную форму.

Также на корпусе фонаря рядом с патронами ламп имеется надпись соответствующего цвета провода подходящего к патрону.

Массовые провода черного цвета.

Для замены жгута проводов фонаря с патронами ламп:



Сжимаем два фиксатора колодки, разъединяем колодки проводов

Снимаем жгут проводов заднего фонаря

Устанавливаем в обратной последовательности

Для автомобилей 2191

Открываем дверь задка.



Снимаем заглушку 1, рисунок…., опоры полки багажника в месте крепления заднего фонаря.



Головкой на 8 с удлинителем откручиваем три гайки 1, рисунок…, крепления заднего фонаря к кузову автомобиля.

Отсоединяем колодку жгута 4 проводов от колодки проводов фонаря.

Снимаем фонарь.

Установка фонаря



Перед установкой заднего фонаря нужно проверить наличие на крыле фиксатора 2, при необходимости установить.

Устанавливаем фонарь в обратной последовательности, при этом необходимо обеспечить:

— вхождение паза крепления заднего фонаря в паз фиксатора на кузове;

— уплотнение фонаря по сопряжению с кузовом;

— зазор между задним фонарем и крышкой багажника (дверью задка для автомобиля 2191) 4±1,5 мм;

— зазор между фонарем и задним крылом 1,5±1 мм;

— зазор между фонарем и бампером 1,5± 1мм;

— неравномерность зазоров в пределах допуска;

— разность зазоров между правой и левой стороной не более 1 мм.

Гайки крепления фонаря затягиваем моментом 2 – 3 Нм (0,2 – 0,3 кгсм).

Замена лампочек освещения номерного знака

Подготавливаем автомобиль для выполнения работы.

Отключаем минусовую клемму аккумулятора.



Фонари освещения номерного знака расположены в нише под номерной знак заднего бампера (рис. 1)



Крестовой отверткой откручиваем два самореза крепления фонаря

Извлекаем фонарь из отверстия заднего бампера



Нажимаем на защелку, показанную на рисунке стрелкой, и разъединяем рассеиватель и корпус фонаря

Извлекаем лампу из корпуса фонаря

Новую лампу C5W устанавливаем в обратной последовательности.

Замена лампочки плафона и снятие плафона



На рисунке 1 плафон освещения салона (деталь 21700-3714010-00)

Плафон обычно снимают для замены лампы или для замены обивки потолка.

Отсоединяем минусовую клемму аккумулятора.



Отверткой поддеваем край плафона

Вынимаем плафон из отверстия накладки потолка



Отсоединяем колодку проводов от разъема 2 колодки проводов



Извлекаем лампу из плафона

Новую лампу C10W устанавливаем в обратной последовательности.

Снятие и замена лампы в блоке освещения салона



На рисунке 6 блок освещения салона (деталь – 11180-3714010-00)

С помощью плоской отвертки отжимаем фиксаторы и снимаем крышку блока 1, рисунок 6, освещения салона

Крестовой отверткой откручиваем два самореза и отсоединяем от кузова корпус блока освещения салона

Отсоединяем колодку проводов от блока освещения салона и снимаем блок.

Для замены ламп в блоке освещения салона снимаем крышку блока.

Отжимаем контакты и извлекаем лампу общего освещения салона.

Повернуть на 45˚ лампу индивидуального освещения по часовой или против часовой стрелки и извлечь лампу из корпуса блока.

Устанавливаем лампы и блок в обратном порядке.

Снятие противотуманной фары и замена лампочки

Подготавливаем автомобиль для работы. Устанавливаем автомобиль на подъемник. Отключаем минусовую клемму аккумулятора.

Снимаем соответствующее колесо.

Выкручиваем шесть винтов крепления подкрылка и отгибаем подкрылок переднего крыла.



Отсоединяем колодку 1, рисунок 1, проводов от противотуманной фары 2.

Откручиваем три самореза 3 крепления противотуманной фары к переднему бамперу 4 автомобиля и снимаем противотуманную фару.



Чтобы заменить лампу противотуманной фары:

— поворачиваем лампу 1, рисунок 2, против часовой стрелки и извлекаем ее из корпуса противотуманной фары.

Устанавливаем детали в обратной последовательности.

Как заменить лампы противотуманных фар

Лампы противотуманных фар необходимо проверять каждые 6 месяцев, чтобы убедиться, что они работают в хорошем состоянии. Противотуманные фары являются неотъемлемой частью вашего автомобиля, поскольку они помогают вам видеть даже в плохую погоду.

Блок противотуманных фар расположен прямо под фарами, что позволяет четко видеть дорожную разметку и проникать сквозь туманные облака. Тем не менее, их необходимо регулярно контролировать, иначе можно застрять в плохих погодных условиях.

Давайте посмотрим, как заменить лампы противотуманных фар, если они не работают должным образом.

Как заменить лампочки противотуманных фар (Пошаговое руководство)

Шаг 1. Прежде всего, необходимо определить лампы, которые необходимо заменить. Вы можете просто включить зажигание вашего автомобиля и включить противотуманные фары. Просто обойдите свой автомобиль спереди и отметьте лампочку, которая не работает или которую вы хотите заменить.

Шаг 2. После того, как вы нашли лампу, все, что вам нужно сделать, это вынуть ее из корпуса. В зависимости от монтажного положения вы можете снять лампочку снизу или из моторного отсека.

Прежде чем прикасаться к лампочке, убедитесь, что у вас в руке тряпка, так как вы можете обжечь ладонь. Аккуратно удерживайте лампочку и поверните ее против часовой стрелки, прежде чем вытащить.

Шаг 3. Теперь можно отсоединить штекер от блока, нажав на замок и вытащив вилку из лампочки.

Шаг 4. Перед установкой новых ламп противотуманных фар в блок настоятельно рекомендуется убедиться, что эти лампы совместимы с вашим автомобилем. Вы можете использовать руководство пользователя транспортного средства, чтобы подтвердить то же самое, а затем продолжить процесс замены.

Вы также можете визуально проверить новый и старый, который вы сняли с устройства. Вы заметите, что вокруг основания лампочки написана модель или номер. Это поможет вам определить, совместима ли приобретенная вами лампа.

Шаг 5. Убедившись в совместимости, можно просто вставить лампу в блок противотуманных фар и снова подключить электрический разъем. Имейте в виду, что вы всегда должны использовать ткань при установке новой лампы, даже если она не горячая.

Галогенные лампы обычно работают при высокой температуре. Следовательно, если вы коснетесь стекла голыми руками, то масляный налет на вашей руке может привести к преждевременному выходу из строя лампочки.

Если вы сделали контакт, рекомендуется очистить его спиртом или любым другим обезжиривающим средством. Подождите некоторое время, пока лампочка высохнет, а затем вставьте ее в блок корпуса противотуманной фары.

Шаг 6. Всегда обращайте внимание на ориентацию электрического разъема и еще раз проверяйте правильность его установки. Вы можете еще раз включить ключ зажигания, чтобы убедиться, что противотуманные фары работают правильно. В случае возникновения проблемы вы можете повторить тот же процесс снова после извлечения лампочки.

На что следует обратить внимание перед заменой противотуманных фар

Хотя замена лампы противотуманного фонаря — простая задача, важно помнить, что если лампа несовместима с вашим автомобилем, это может стать для вас кошмаром. Все ваши усилия будут потрачены впустую, включая ваше время.

По этой причине вы всегда должны проверять совместимость перед покупкой ламп. Вы можете использовать селектор автомобилей SuncentAuto, чтобы проверить, какие лампы совместимы с маркой и моделью вашего автомобиля.

Вам также следует ознакомиться с правилами и положениями, касающимися противотуманных фар в вашем городе или стране, чтобы не попасть в юридические проблемы после установки противотуманных фар. В некоторых странах вам не разрешается использовать любой другой цвет противотуманных фар, кроме желтого, белого и янтарного.

Следовательно, если вы планируете заменить лампочки противотуманных фар на случайный цвет, ознакомьтесь с правилами вашего города. Кроме того, если вы планируете путешествовать по городам, вам следует проверить правила этого конкретного города, иначе вы получите крупный штраф.

Часто задаваемые вопросы о лампах противотуманных фар

В. Легко ли заменить противотуманные фары?

Если автомобиль уже оснащен блоком противотуманных фар, то замена ламп противотуманных фар становится чрезвычайно простой. Однако, если это не так, вам может потребоваться создать устройство самостоятельно с помощью профессионала.

В. Сколько стоит замена противотуманных фар?

Смотря что именно нужно заменить. Например, если вы хотите заменить лампочку, это может стоить вам 20 долларов. Но если вы хотите заменить весь узел, это может стоить вам от 85 до 350 долларов.

В. Могут ли противотуманные фары быть светодиодными?

Да. На самом деле, есть много водителей, которые предпочитают светодиодные противотуманные фары галогенным противотуманным фарам, потому что они имеют более длительный срок службы. Кроме того, они в четыре раза ярче по сравнению с галогенными противотуманными фарами.

Заключение

В заключение хочу сказать, что замена противотуманных фар несложная задача, так как каждый может сделать это самостоятельно. Однако, если вы недостаточно уверены в себе, чтобы сделать это самостоятельно, вы всегда можете обратиться за помощью к профессионалу.

Руководство по замене противотуманных фар Subaru Outback — модели 2015, 2016, 2017 и 2018 годов выпуска

Subaru Руководство по замене противотуманных фар Outback
Как заменить перегоревшую лампу противотуманных фар в накладку переднего бампера Subaru Outback 6 поколения 2015-2018 гг.

Противотуманные фары Outback 2017	Нижняя крышка бампера	Подденьте центр крепежа
Это руководство по техническому обслуживанию автомобилей был специально написан в помощь владельцам шестого поколения (2015, 2016, 2017, 2018 и, возможно, также обновленные 2019 и 2020 года выпуска) Subaru Outback универсал в смене сгоревшего лампочка противотуманной фары, расположенная в крышке переднего бампера. Владельцы других Автомобили Subaru, такие как Forester, Impreza, Legacy, XV Crosstrek, WRX, BRZ, SVX, Tribeca, Exiga, Trezia, Levorg и Baja также могут найти эти DIY инструкции, чтобы быть полезными. Совместимая замена галогена номер лампы противотуманной фары h21 . Если хочется поярче противотуманные фары выбрать h21 LED луковицы. Единственный инструмент, необходимый для доступа и заменить лампочки можно плоской отверткой или пластиковым монтировка .
Выньте основание крепежа	Снимите 2-й крепеж	Две заклепки удалены
Первые два шага должны двигаться в сторону внедорожника с перегоревшей противотуманной фарой. Затем проскользните под кожух переднего бампера с помощью плоская отвертка и/или пластик монтировка инструмент . Есть две круглые черные пластиковые заклепки застежки вдоль переднего края черной пластиковой крышки доступа. Аккуратно подденьте центральную часть фиксатор, чтобы разблокировать его. Затем подденьте основание застежки, чтобы снимите его с пластиковой панели. Повторите процесс для второй застежки. Отложите две застежки в безопасное место.
Выдвижная пластиковая крышка	Задняя часть корпуса противотуманной фары	1/4 оборота против часовой стрелки
Осторожно потяните вниз черная пластиковая панель доступа. Досягаемость в кожух переднего бампера, чтобы получить доступ к корпусу противотуманных фар. Поверните основание старой противотуманной фары на 1/4 поверните против часовой стрелки, прежде чем вытащить его прямо из Корпус. Если вы предпочитаете, вы можете сначала отключить электрический разъем, нажав на защелку, прежде чем сдвинуть ее прямо с цоколя старой лампочки.
Снимите старую лампочку	Вдавите выпускной язычок	Электрический разъем
Отсоедините пластиковую вилку оранжевого/коричневого цвета, нажав на защелку и сдвинув его прямо.
Старая лампочка удалена	Осрам h21 12В 55Вт	Пустой патрон для лампы
ОЕМ (оригинал производитель оборудования) лампочка была Sylvania h21 (также известная как «Осрам»). Не прикасайтесь к стеклянной части нового галогенного лампочку пальцами или чем-нибудь жирным в моторном отсеке. Если вы испачкали новую лампочку, протрите очистите бумажным полотенцем и небольшим количеством медицинского спирта. Высушите луковицу перед установка его. Если вы хотите, чтобы туман был ярче фары, установите некоторые совместимые h21 LED луковицы.
Установите новую лампочку	1/4 оборота по часовой стрелке — замок	Нажимная вилка питания
Установить новую противотуманку лампочку в корпус и поверните ее на 1/4 оборота по часовой стрелке направлении, чтобы закрепить его на месте. Толчок электрический разъем прямо к основанию новой лампы, пока он не надежно фиксируется на месте.
Установлена ​​новая лампочка	Вставьте пластиковую панель на место	Повторно вставьте пластиковую застежку
Толкатель черный пластиковая панель доступа на место напротив нижней части бампера покрытие.
Замените второе крепление	Крышка доступа защищена	Проверка новой противотуманной фары
Повторно вставьте два пластиковые застежки и нажмите на их центральные части, чтобы зафиксировать их на месте. Дважды проверьте, что панель доступа и заклепка крепления надежно закреплены. Чтобы проверить новые лампочки, включите фары, а затем активируйте переключатель противотуманных фар. Обязательно зафиксируйте замену ламп противотуманных фар в сервисной книжке вашего автомобиля. Подробнее, Пожалуйста, проверьте все мои Руководство по ремонту и обслуживанию Subaru Outback 2015-2018 .

Как установить противотуманные фары Fox Body Mustang GT (87-93)

Из-за урагана «Иан» поставки в определенные районы Флориды и Южной Каролины могут быть задержаны или приостановлены. Сбои в обслуживании FedEx

детали стенограмма

Создано Джеффом Хименесом

Дата создания: 24.07.2013

Последнее обновление: 17.05.2021

У вашей противотуманной фары Fox Body Mustang перегорела лампочка? Посмотрите это видео по установке, которое проведет вас через процесс снятия и установки для замены неисправной лампы противотуманной фары.

Показать больше Показать меньше

Просмотр этой установки и использование предоставленной информации регулируется условиями, изложенными здесь — Просмотрите инструкции по установке LMR Заявление об ограничении ответственности .

ПОДПИСАТЬСЯ: мустанг , тело лисы , 79 93 мустанг , видео , установка , снаружи , освещение , противотуманные фары

Как установить противотуманные фары Fox Body Mustang GT (87-93)

Противотуманные фары перестали работать на вашем Stang? Если стекло все еще цело, скорее всего, перегорела лампочка противотуманной фары. Следите за видео, пока Jmac покажет вам, как заменить лампочки противотуманных фар в вашем Fox Body Mustang. Обязательно обратите внимание на наши ультра-белые противотуманные фары, чтобы придать дополнительный стиль вашему Fox Mustang!

Необходимые инструменты:

• Только ваши руки!

Инструкции по установке

1. Снимите противотуманные фары с автомобиля. (Как снять противотуманные фары Fox Body)


2. Потяните металлический зажим в верхней части узла противотуманной фары и потяните линзу противотуманной фары вперед, а затем вверх и наружу.


3. Отсоедините лепестковый разъем, сдвиньте два зажима, вытащите фиксатор и снимите старую лампочку.


4. Вставьте новую лампу, поверните держатель на место, защелкните два зажима и снова вставьте лепестковый разъем.


5. Вставьте объектив обратно в корпус и нажмите на него, пока металлический зажим не зафиксируется на месте.


6. Переустановите противотуманные фары и проверьте их работу.

---

Сортировать по Рекомендуемая цена (от низкой к высокой) Цена (от высокой к низкой) Рейтинг клиентовЛучшие продажиНовинки

О видео

Противотуманные фары Fox Body Mustang Установка/снятие — 87-93 Mustang GT

Посетите наш канал на YouTube, где вы найдете еще больше технических советов, видео по установке, инструкции и многое другое. Лучшее место для всего, что связано с Мустангом!

Опубликовано 24 июля 2013 г.
В этом видео Jmac расскажет вам, как заменить лампочку противотуманной фары на вашем Mustang GT 87-93. Если вы один из счастливчиков, у которых есть только неисправная лампочка, а не сломанная противотуманная фара, то это покажет вам, как заменить неисправную лампочку противотуманной фары. Если вы хотите перейти на HID или ультрабелую противотуманную фару, это также поможет вам при установке.

Не забывайте, что если вам нужно заменить противотуманные фары Mustang, у нас есть множество различных вариантов для вашего Project Fox Body Mustang. Эти варианты варьируются от дымчатого (тонированного), сверхпрозрачного и других. Помните, что все фары LatemodelRestoration.com вернулись с гарантией БЕЗ ПРОБЛЕМ, поэтому вы можете быть уверены, что получите качественную замену сломанной или выцветшей фаре.

Стенограмма
ДЖОНАТАН МАКДОНАЛД: Иногда противотуманная фара не сломана, и вам не нужно заменять весь узел. Это просто лампочка. Заменить лампочку очень просто. И этот процесс будет применяться к 87 и 9 годам.3 Мустанга и 99 года, Молния 2000 года.

Шаг первый, снимите противотуманные фары с автомобиля. Затем возьмите металлический язычок вверху. Поднимите его. Потяните линзу противотуманной фары вперед, а затем вверх и наружу.

Отсоедините коннектор с одинарной трубкой с помощью белого провода в оплетке.
