Инструкция по установке трамблера

Выставление угла зажигания требуется автомобилям, имеющим трамблер, на остальных авто угол выставляет ЭБУ.

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

1. В первую очередь извлекается свеча этого цилиндра.
2. При помощи пробки или пальца следует закрыть свечное отверстие.
3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.

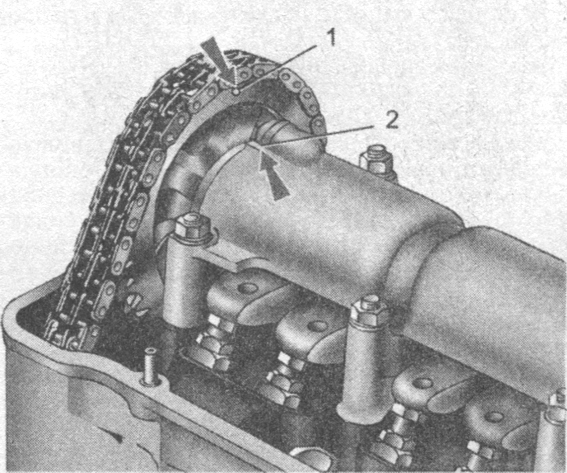

4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.

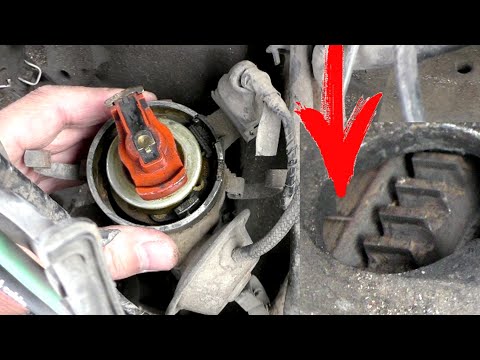

5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Установка угла опережения по искре

Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.

Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто. Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится (автор видео о настройке УЗО при помощи специального устройства стробоскопа — Владислав Чиков).

Регулировка зажигания на слух

Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.

Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:

1. Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
2. В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
3. От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.

Регулировка зажигания по лампочке

Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.

Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.

Основные аспекты зажигания разных видов, регулировка контактов

В целом установка электронного зажигания — не особо сложная задача, если к ее выполнению подойти с умом. Если у вас есть сложности с настройкой, можно использовать прибор для установки угла опережения зажигания, найти в продаже его можно в любом магазине. Следует отметить, что если ваш автомобиль оборудован ГБО, вам поможет установка вариатора опережения зажигания.

Также нужно учитывать, что вне зависимости от системы — электронной или механической — процедура выставления угла выглядит идентично. Единственное отличие заключается в том, что в механическом варианте искры появляется в результате размыкания контактов.

Так что перед регулировкой следует настроить зазор между контактами:

1. Коленвал надо повернуть до того момента, пока между контактам не появится наибольшее расстояние.
2. Используя щуп, необходимо проверить зазор и сверить его с тем, который предписан производителем авто.
3. С помощью пластины нужно выставить соответствующий зазор и затянуть все винты.

Видео «Рекомендации по самостоятельной настройке УОЗ»

Как правильно установить УОЗ и как при этом не допустить ошибок — узнайте из видеоинструкции ниже (автор видео — Наиль Порошин).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Как выставить трамблер: выставление зажигания и зазор

Как выставить зажигание

Узнав, как выставить трамблер на своем автомобиле, можно не беспокоиться за четкий запуск двигателя, будь это где угодно. Можно также сэкономить на горючем, ведь от неправильно выставленного зажигания возрастает расход топлива в несколько раз. Наконец, повысятся тяговые характеристики автомашины, и можно более не бояться, что появится детонация.

Выставление зажигания по двум сценариям

Содержание

• 1 Выставление зажигания по двум сценариям
  • 1.1 Выставление по 1-й свече
  • 1.2 Выставление по 4-ому цилиндру
  • 1.3 Дополнительные советы по выставлению зажигания
• 2 Зазор и его выставление на трамблере
• 3 Чем грозит неправильно выставленный трамблер

У каждого современного автолюбителя есть собственный ответ касательно того, как выставить трамблер. Некоторые применяют стробоскопический инструмент, другие осуществляют операцию на глаз, ну а третьи – пользуются только услугами СТО.

Если вы желаете научиться самостоятельно выставлять зажигание, вам нужно будет запастись несколькими инструментами. Обязателен ключ на 13, вольтметр и инструмент для снятия свечей зажигания (свечной).

Трамблер и его выставление

Правильно выставленное зажигание предусматривает ориентир на 1-й или 4-й цилиндр силовой установки. Рассмотрим, как это сделать в первом случае.

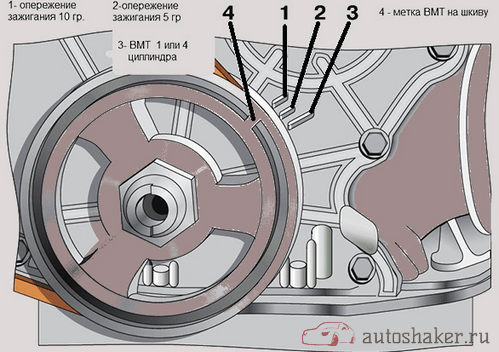

При выставлении момента зажигания надо ориентироваться также по меткам на крышке ГРМ. Там имеется 3 отметки:

• Длинная риска, совпадающая с углом опережения, равному 0 градусов.
• Средняя риска — с углом 5 градусов.
• Короткая риска — с углом 10 градусов.

Выставление по 1-й свече

ВМТ обозначена бывает на ободе коленвального шкива, а на ступице, прямо напротив риски, имеется специальный наплыв.

Итак, вот что надо будет сделать:

• Вывернуть 1-ю СЗ, а затем закрыть дырку заглушкой.
• Провернуть коленвальный шкив до появления момента сжатия. Другими словами, пока резиновая пробка, поставленная на место свечи, не начнет выдавливаться.
• Продолжать прокручивание, пока коленвальная риска не сойдет с указателем на кожухе грм.

Внимание. Эксперты советуют – если владелец автомобиля заливает бензин с октановым числом выше 95-го, то совмещать надо с короткой риской. Если стандартное топливо, то совмещать следует со средней риской, с углом 5 градусов. Если заливается 72-й или ниже, то следует сочетать с длинной меткой, соответствующей 0 градусов.

• После этого надо будет расслабить защелки-фиксаторы, вынуть крышку.

После того, как коленвальный шкив провернется как следует, ротор пойдет в зону, когда его контакт снаружи будет смотреть в направлении первого цилиндра. При совмещении всех меток рекомендуется мысленно начертить ось по защелкам крышки. Идти линия должна четко параллельно оси силовой установки. Если это не так, подготовительную операцию надо продолжать.

• Гайка-фиксатор трамблера откручивается.
• Трамблер поворачивается вверх.
• Ось ротора после вращения ставится параллельно по отношению к силовой установке.
• Трамблер ставится на место, фиксатор затягивается, но не до конца.

Искрообразование от свечи

Теперь самое время приступить непосредственно к процессу выставления зажигания.

• Один конец вольтметра с низковольтным проводом соединяется с выводом катушки зажигания, другой – с «массой».
• Зажигание включается.
• Трамблер аккуратно проворачивается по часовой до тех пор, пока индикатор не перестанет мигать.
• Теперь трамблер вращается против ЧС, и как только загорится индикатор, распределитель следует зафиксировать окончательно.
• Зажигание выключается.
• Крышка распределителя ставится на место.

Пришла пора проверить, как все сделано.

• Заводится мотор, автомобиль начинает движение.
• Рекомендуется разогнаться до 45 км/ч, после чего поставить на 4-ю передачу и мгновенно «газануть».
• Через несколько секунд должна начаться детонация (хлопки и звон тому свидетельство), которая исчезнет по мере разгона машины.

Тут несколько версий. Если по мере ускорения автомашины детонация возникла, но не пропала – выставленное зажигание, скорее всего, «раннее». Чтобы устранить данный ляп, придется довернуть трамблер по часовой еще на пол- или полное деление.

Судить о «позднем» зажигании можно в том случае, если детонация не появляется вообще. В этом случае трамблер вращается против часовой на пол- или полное деление.

Внимание. После завершения регулировки зажигания, рекомендуется пометить на корпусе трамблера положение средней метки относительно блока.

Выставление по 4-ому цилиндру

Данная инструкция не подразумевает использования специальных измерителей, контрольных ламп или стробоскопа. Однозначно, если итоговая проверка осуществляется на движущемся авто, все это лишнее.

Подготавливаем следующее:

• Ключи на 13 и 38 (накидные).

Выставляем трамблер своими руками

Пошаговая инструкция по выставлению:

• Автомашина ставится на «ручник».
• Момент опережения выставляется под определенное октановое число топлива (подробнее об этом было сказано выше).
• Метки на коленвальном шкиве и передней крышке силовой установки совмещаются путем медленного вращения коленвала за храповик.
• Трамблер ставится параллельно мотору с помощью его защелок. При этом контакт бегунка должен обязательно быть направлен в сторону 4-го цилиндра (это можно определить по крышке распределителя).

Внимание. Корпус распределителя следует слегка прижать держателем.

• Включается зажигание.
• Трамблер вращается по часовой до размыкания контактов, пока не появится между ними искра.

Появление искры и есть правильный момент зажигания. В таком положении трамблер следует надежно зафиксировать.

Дополнительные советы по выставлению зажигания

Примечательно, что в некоторых случаях при грамотно поставленном угле опережения функционирование силовой установки на ХХ явно не впечатляет. В таком случае неопытные водители начинают вновь крутить трамблер, сдвигая положение на «раннее». Безусловно, делать так не стоит. Лучше обратить внимание на регулировку карбюратора.

Зазор и его выставление на трамблере

Зазоры между контактами трамблера и их регулировка – не менее важное мероприятие. Регулировку зазора рекомендуется проводить в автосервисах, но в крайних случаях сделать это можно и своими руками. Особенно, после того, как было выставлено самостоятельно зажигание.

Проверка и регулировка зазора

Пошаговая инструкция по выставлению зазора выглядит следующим образом:

• Подготавливается комплект спецщупов толщиною 0,40 мм.
• Крышка трамблера снимается.
• Демонтируется также ротор распределителя (его держат 2 винта-фиксатора).
• Коленвал проворачивается до тех пор, пока кулачок прерывателя не встанет в самое максимальное положение – когда контакты разомкнуты до предела.
• Теперь проверяется зазор между контактами трамблера. Если в одном месте, например, зазор меньше, то следует поочередно ослаблять затяжку винтов-фиксаторов стойки контактной группы и отодвигая стойку отверткой до тех пор, пока не встанет оптимальный зазор.

Примечание. Нормальный зазор, к примеру, на Ваз «семерке» должен составлять 0,35-0,45 мм.

Чем грозит неправильно выставленный трамблер

Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот только несколько из них.

• Потеря былой мощности силовой установки и приемистости.
• Увеличение расхода горючего.
• Черный выхлоп, что свидетельствует о неполном сжигании топлива.
• Детонация.
• Прогорание клапанов и т.д.

Трамблер и его схема

Что касается причин сбивания заводских настроек, то, как правило, они связаны бывают с человеческим фактором. Сам водитель демонтирует по каким либо причинам трамблер, после чего стандартные настройки и сбиваются.

Интересно будет отметить, что на отечественных моделях авто бегунок выставляется по 1-му цилиндру, а вот на иномарках – по 4-му или по спецметке корпуса трамблера.

На Москвичах, Запорожцах и Волгах-24/31 метки представляют собою два разных полумесяца. Из них один короткий, другой – длинный.

по лампочке, искре, на слух

За стабильную работу двигателя в значительной степени отвечает система зажигания. Неправильно установленный угол опережения приводит к перебоям в работе двигателя, трудностям его запуска, потери оборотов, возникновению  хлопков и выстрелов.

Другая возможная причина, по которой может понадобиться настройка работы системы – демонтаж трамблера.

Установка трамблера

На всех автомобилях эта процедура происходит по-разному. Очень простой монтаж трамблера на отечественные «Москвичи», ЗАЗы и ГАЗы. В хвостовике их распределителей  находятся два полумесяца разных размеров. Точно такой же сектор присутствует и в приводе, расположенном в блоке двигателя. Устанавливая трамблер, достаточно придерживаться  совпадения направления полумесяцев хвостовика с приводом.

На корпусе трамблера большинства автомобилей зарубежных производителей есть специальные метки для ориентира, что значительно упрощает его монтаж.

 Установка трамблера на автомобили ВАЗ осуществляется по первому цилиндру. Для этого нужно  выставить его поршень  в положение предшествующее ВМТ (верхней мертвой точке), при котором наступает момент сжатия. Порядок этой процедуры следующий.

•  Выкручивается свеча первого цилиндра.

•  Пальцем или пробкой с вина плотно закрывается образовавшееся отверстие.

•  Вращая по часовой стрелке коленчатый вал заводной ручкой или торцевым ключом (36 мм), нужно дождаться момента сжатия (воздух начнет выталкивать палец или пробку).

• Продолжая крутить маховик, следует добиться совпадения метки его шкива со средней  меткой, расположенной на крышке ГРМ. Угол опережения в этом случае будет составлять примерно 5°, что приемлемо для «92-го» и «95-го» бензина.

Теперь можно устанавливать трамблер. Его корпус должен находиться в таком положении, при котором воображаемая линия через пружинные защелки крышки будет параллельна оси двигателя. Ротор распределительного бегунка при этом должен быть направлен в сторону контакта первого цилиндра на крышке.

Если все условия выполнены, можно затянуть крепежные болты и попробовать запустить двигатель (свечу из первого цилиндра нужно вкрутить обратно). Если машина завелась, значит все сделано правильно и следующим шагом будет регулировка угла опережения зажигания.

Видео — как выставить зажигание на ВАЗ 2106 если снимался трамблер:

Некоторые специалисты осуществляют монтаж трамблера по любому из цилиндров. При этом на метки они не смотрят вообще, а коленвал вращают стартером. Процесс этот, в принципе, не сложный, но без определенных навыков лучше все же ориентироваться по первому цилиндру.

Как можно выставить угол опережения зажигания

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

Видео — проблема раннего зажигания на ВАЗ 2106:

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам  и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют  лампочки или стробоскоп.

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

• Гайка, фиксирующая корпус  трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

• В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

• От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

 Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

Примечание! Иногда достичь идеальной работы двигателя не удается из-за некорректной работы узлов топливной системы или низкого качества горючей смеси. В таких случаях нужно довольствоваться самым оптимальным решением, а после регулировки карбюратора провести повторную корректировку зажигания.

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

Медленно проворачивая корпус распределителя,  необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать  момент, при котором искра перестанет появляться, после чего зажать фиксатор.

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

Видео — как выставить зажигание по лампочке:

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

Особенности зажигания разных видов, регулировка контактов

Существует два типа системы зажигания: электронная и механическая. Установка угла опережения любого из них одинакова, осуществляется путем вращения корпуса трамблера.

Отличительной особенностью является то, что у механического распределителя искра образовывается за счет размыкания контактов. Поэтому, перед настройкой угла опережения желательно проверить и при необходимости отрегулировать зазор между ними.   Делается это следующим образом:

• Коленчатый вал проворачивается до появления максимального расстояния между контактами.

• С помощью щупа проверяется зазор. Если показатель отличается от рекомендуемого заводом изготовителем (для каждой модели авто он разный), то следует ослабить винты крепления и регулировки контактной группы.

• Перемещением пластины выставляется требуемый зазор, после чего вначале затягивается регулировочный винт, а после контрольного измерения — крепежный.

В электронной системе зажигания контакты отсутствуют, возникновение искры в ней происходит за счет взаимодействия специальных датчиков и коммутаторов. Преимуществом является создание в электронной системе импульса высоковольтного напряжения в 1,5 раза выше, чем у механической.

Следовательно, на свечах образовывается искра больших размеров, что способствует лучшему воспламенению и сгоранию топлива, увеличению оборотов, улучшению пусковых характеристик и т. д. Электронная система зажигания требует только настройки правильного угла опережения.

Не зависимо от используемого трамблера и выбранного способа его регулировки, в процессе эксплуатации автомобиля может понадобиться корректировка угла опережения.

При «раннем» зажигании машина заводится хорошо, но при разгоне слышится постоянная детонация. При «позднем» падает мощность двигателя, наблюдается повышенный расход топлива и т.д.

В поисках оптимальных решений, изменять положение корпуса распределителя следует умеренно (не более 1 — 1,5 мм), после чего нужно зажимать фиксатор и испытывать машину в движении. В любом случае, для достижения наилучшей работы двигателя придется немного поэкспериментировать.

Посмотрите когда и как заменить топливный фильтр, ведь качество топлива на наших АЗС оставляет желать лучшего.

Как выбрать АКБ для автомобиля читайте здесь. От его работы зависит будут ли у вас проблемы при заводе двигателя, особенно зимой.

Советуем проложить маршрут на автомобиле https://voditeliauto. ru/poleznaya-informaciya/interesnoe-dlya-voditelej/raschet-rasstoyanij.html между городами и распечатать карту перед поездкой.

Видео — как выставить зажигание на ВАЗ 2109:

Как выставить зажигание правильно: своими руками

Содержание статьи:

1. Почему пропадает зажигание
2. Как правильно установить трамблер
3. Выставление электронного зажигания
4. Как выставить зажигание на дизельном двигателе
5. Регулировка угла опережения зажигания

Большинство автолюбителей стараются решать мелкие проблемы со своим двигателем самостоятельно, поэтому нередки случаи, когда они, не имея на то умысла, сбивают настройки распределения тока на свечи. Это приводит к тому, что силовой агрегат перестает правильно работать, и требуется выставлять зажигание. Конечно это можно сделать это в специализированных мастерских, где нужно заплатить за эти манипуляции круглую сумму. Но некоторые специалисты рекомендуют произвести это самостоятельно. Поэтому о том, как выставить зажигание самому пойдет речь ниже.

Содержание

• Почему пропадает зажигание
• Как правильно установить трамблер
• Выставление электронного зажигания
• Как выставить зажигание на дизельном двигателе
• Регулировка угла опережения зажигания

Почему пропадает зажигание

Бывают различные ситуации, при которых автолюбителю необходимо провести какие либо ремонтные работы, так как у мотора пропала мощность, либо произошла замена свечей. Помимо этого при долгом сроке эксплуатации, система автомобильного распределения тока может сбиваться самостоятельно, в связи с выработкой ее механизмов.

Потеря нормального зажигания приводит к тому, что двигатель перестает работать, либо вообще не может завестись. Решить эту проблему можно двумя способами, выставление зажигания можно произвести самостоятельно, либо настраивать его придется в специализированной мастерской (СТО). Но за привлечение к этому процессу соответствующих специалистов придется заплатить приличную сумму денег.

Поэтому о том, как выставить зажигание на силовом агрегате автомобиля пойдет речь ниже.

Важно запомнить, что настройки зажигания на любых типах силовых агрегатов необходимо проводить только после того, как водитель внимательно изучит инструкцию как это правильно сделать. В противном случае он сможет сбить все настройки, особенно ели оно электронное или бесконтактное (бсз), и тогда без помощи специалистов СТО и профессионального оборудования сделать это самостоятельно не получится.

Как правильно установить трамблер

Главным элементом (деталью) любого зажигания является трамблер (распределитель электрического тока на свечи зажигания). Именно его и необходимо настраивать, чтобы оно работало правильно.

Эти рекомендации подходят тем автомобилистам, которые управляют не современными автомобилями, и у которых установка зажигания напрямую зависит от трамблера.

Регулировка зажигания с помощью выставления трамблера происходит следующим образом.

Сначала рассмотрим, как нужно снять эту деталь, чтобы при ее монтаже назад можно было правильно отрегулировать зажигание с минимальными затратами времени.

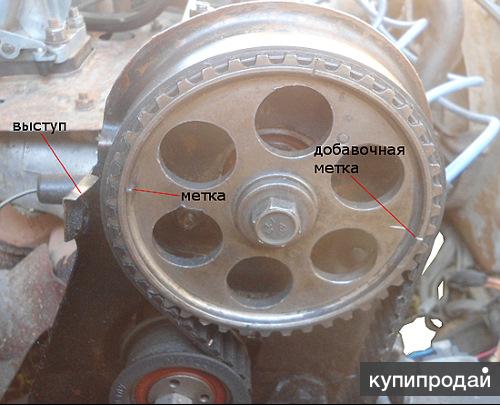

1. Совмещение меток. Это первый этап, когда начинается настройка зажигания. Автолюбитель должен найти специальную метку на шкиве коленвала, и штыре, после чего их совместить. Происходит это с помощью специальной ручки, которой прокручивается коленвал (такой ручкой заводится мотор при полной разрядке аккумулятора).
2. Демонтаж крышки трамблера перед его снятием. Это нужно для того, чтобы запомнить место расположения бегунка. Именно эта деталь отвечает за распределение напряжения на свечи цилиндров. Его разносная пластина будет указывать на то, какому цилиндру подается напряжение в момент демонтажа трамблера.

После всех этих манипуляций трамблер можно снимать и выполнять необходимые работы с силовым агрегатом.
Когда все ремонтные работы проведены, выставляется подача электрического тока на свечи зажигания. Если автолюбитель является владельцем бренда ВАЗ, тогда перед установкой распределителя, его бегунок необходимо направить на первый цилиндр, а затем производить его монтаж.

Если во владении автолюбителя находятся иностранные модели, то в них трамблер оборудован специальной меткой, на которую и необходимо направить бегунок, чтобы подача искры на свечи была правильной.

Теперь обратим внимание, как правильно выставить зажигание на автомобилях семейства ЗАЗ, ГАЗ 24 и 31. В независимости от того к какому семейству относится автомобиль (ЗАЗ или ГАЗ) у них на хвостике распределителя зажигания имеется обозначение двух полумесяцев (больше и меньше). Такие же метки находятся и на корпусе распределителя тока. Чтобы настроенная подача электрического тока на свечи была правильной их нужно совместить (выставить по одной линии с приводом).

После этого, в независимости от марки авто, водитель должен поставить трамблер на свое место, при этом следить чтобы метки полностью совпадали. Далее прокрутить силовой агрегат на два оборота, и если выставленные метки после этого совпали, можно запускать мотор. При неправильной установке подачи тока силовой агрегат не заведется, либо будет плохо работать (троить).

В этом процессе важно запомнить одну деталь. После того как распределитель тока будет снят с двигателя, прокручивать шкив, расположенный на коленвале запрещено. Это приведет к тому, что все ранее настроенные метки разойдутся, и всю работу по их совмещению придется делать заново.

Выставление электронного зажигания

Большая часть современных машин оборудована бесконтактным, или как его еще называют электронным распределением электрического тока на свечи. Оно отличается тем, что распределением искры тут занимается специальное реле.
Как выставить бесконтактное зажигание. Для этого используются самодельные или промышленные стробоскопы, либо лампочки.

Выставляется зажигание стробоскопом также как и зажигание по лампочке, но если их нет, значит нужно следовать следующему алгоритму:

• прогрев силового агрегата, для этого нужно завести мотор и нагреть его до рабочей температуры, которая равна 90 градусам;
• послабление трамблера, его не нужно демонтировать, а слегка послабить его крепящие болты;
• демонтировать (вынуть) центральный провод подачи тока;
• установка поршня цилиндра номер один, это происходит таким образом, его нужно довести до крайней верхней точки сжатия, сигналом завершения данного действия будет совпадение меток на шкиве коленвала и штифте корпуса двигателя;
• включение зажигания, сначала необходимо взять в левую руку провод от катушки и одновременно включить зажигание;
• регулировка распределителя зажигания, для этого нужно левой рукой держать провод катушки над металлическим корпусом силового агрегата, а правой проводить регулировку распределителя подачи тока на свечи по часовой стрелке, после этих манипуляций необходимо их повторить, но распределитель искры уже крутить против часовой стрелки, пока не появится искра.

Если водитель правильно все отрегулирует, то мотор будет работать отлично.

Интересно знать, что работа будет сделана по всем требованиям, если у выставленного распределителя тока (бегунка) электроды находятся в правильном расположении. При этом они должны стоять напротив метки с цифрой 1, которая расположена на крышке датчика-распределителя. Также необходимо найти специальную пластину октан-корректора. Она затягивается болтом, который имеет указатель, он должен совпасть со средним делением на шкале для регулировки октан-корректора.

Как выставить зажигание на дизельном двигателе

Отличие дизеля от бензинового силового агрегата состоит в том, что в нем отсутствуют свечи поджигающие топливо. При этом для правильной его работы, в камере сгорания должно быть использовано все топливо. Поэтому принцип выставления зажигания в нем состоит в том, чтобы такты соответствовали подаче топлива в камеры сгорания.

Как настроить зажигание в дизельном двигателе.

Сначала необходимо выставить поршень номер один в верхнюю точку сжатия (совпадение соответствующих меток). Затем нужно демонтировать декомпрессионный механизм.

Далее необходимо открутить горловину (ее корпус) и демонтировать мотосчетчик. Автолюбителю откроется рычаг, который производит регулировку подачи дизеля в мотор. Его нужно поставить в крайнее положение. После этого подсоединяется моментоскоп, и начинает прокручиваться коленвал.

Если по трубке, в момент кручения коленвала идет жидкость, значит топливо подается по соответствующим тактам, и зажигание работает нормально.

Вот как отрегулировать зажигание на дизельных агрегатах.

Регулировка угла опережения зажигания

Для того чтобы отрегулировать угол опережения зажигания (уоз) лучше всего использовать лампочку.

Процесс работ будет происходить по следующей последовательности.

Сначала необходимо выставить бегунок распределителя напряжения на свечи, то есть поставить его в необходимое положение (этот процесс описан выше). Далее начинаем делать провороты коленвала, пока не произойдет совпадение меток.

Затем необходимо взять лампу и подсоединить к ней провода. Один подключается к массе (корпусу двигателя), второй к проводу катушки. Далее нужно включить зажигание, а сам бегунок прижать против его хода и внимательно смотреть на лампу. После того как она загорится, автолюбитель должен повернуть бегунок в обратном направлении, пока лампа не погаснет.

После этого корпус прерывателя нужно повернуть в противоположном направлении, пока лампа не загорится. Затем все действия прерываются, а болты крепления фиксируют бегунок в этом направлении.

Таким образом, и происходит выставления угла опережения зажигания.

Для того чтобы выставить зажигание на любом силовом агрегате не нужно сразу ехать на СТО и платить деньги. Это можно сделать самостоятельно, придерживаясь определенного алгоритма о котором рассказано выше.

Как выставить зажигание на инжекторе

Прошло практически полвека с тех времен, когда впервые с конвейера сошел автомобиль, оснащенный системой впрыска бензинового типа. В настоящее время выпуск таких машин увеличился в десять раз по сравнению с карбюраторными моделями.

Человек, который собирается приобрести современную машину, вероятнее всего станет владельцем автомобиля с бензиновым двигателем инжекторного типа. Именно поэтому умение настроить зажигание на инжекторе пригодится многим автомобилистам.

Подготовительный процесс

Прежде чем приступить к работе, необходимо заранее позаботиться об инструментах, которые вам понадобятся для выполнения регулировки угла зажигания. Среди них:

• отвертки;
• набор ключей;
• тестер;
• ноутбук, на который установлена специальная программа, предназначенная для проведения диагностики моторов инжекторного типа.

Выставление зажигания на инжекторе

Как известно, инжектором транспортного средства управляет электроника, которая находится в подчинении бортового компьютера автомобиля. Первое, что необходимо сделать, — провести мониторинг своевременного подключения всех компонентов системы. Для осуществления такой проверки требуется включить зажигание. В этот момент должны быть слышны характерные звуки активации электрического бензонасоса, который начинает закачивать в себя топливо. Если этого не происходит, требуется проверить реле, отвечающее за работу насоса.

Компьютерная диагностика

В случае если на панели приборов сигнализирует лампочка неисправности, нужно провести диагностику. Для этого понадобится ноутбук со специальным программным обеспечением, который подключается к бортовому компьютеру машины для поиска и анализа ошибок. Благодаря совместной работе данных устройств у автовладельца появляется возможность изучить все доступные параметры.

Можно переходить к запуску машины, если неполадки в функционировании силового агрегата на данном этапе не обнаружены. Теперь проверяется дроссельный узел: проводится визуальный осмотр состояния датчика, отвечающего за правильное положение дроссельной заслонки, а также идущих от него проводов. Если, по вашему мнению, все в порядке, включите зажигание, чтобы на этот раз удостоверится в исправности датчика с помощью тестера. Им проверяется напряжение бортовой сети и непосредственно самого датчика. При этом обратите внимание на степень открытия дросселя.

Полученные результаты остается сравнить с номинальными показателями, которые указываются в руководстве по эксплуатации и ремонту транспортного средства. Следует помнить, что нормальным напряжением датчика является величина, находящаяся в интервале 0,45–0,55 Вольт. Что же касается напряжения бортовой сети, то оно должно превышать 12 Вольт, в то время как степень открытия дросселя должна составлять не более одного процента. В случае отклонений от этих показателей требуется настроить привод дросселя таким образом, чтобы он закрывал заслонку полностью.

Регулировка дроссельного узла

После этого следует нажать на педаль акселератора до ее упора и замерить параметры узла в таком положении. Степень открытия дросселя должна быть не менее 90%, а напряжение датчика составлять приблизительно 4,5 Вольта. Возможно, понадобится регулировка дроссельного привода, если он открывается не полностью.

Выполнение следующего этапа заключается в настройке привода дросселя для достижения полного закрытия отверстия. Для этого отключается регулятор дополнительного потока воздуха, дроссель нужно выставить в полуоткрытое положение. В таком состоянии осуществляется регулировка дроссельного узла так, чтобы заслонка полностью закрывала отверстие.

Раннее и позднее зажигание

Принцип работы ДВС

Позднее зажигание проявляется в поведении автомобиля ухудшением приемистости мотора. Это происходит потому, что горючая смесь до момента, когда поршень подходит к положению верхней мертвой точки, просто-напросто не успевает сгореть. Процесс горения при поздно выставленном зажигании продолжается и во время движения поршня вниз, что сопровождается повышенным нагревом выпускного коллектора.

Раннее зажигание также приводит к снижению мощностных способностей двигателя, так как воспламенение смеси осуществляется в то время, когда поршень еще не успевает достичь верхней мертвой точки. В данном случае давление расширяющихся газов создает противодействие движению поршневого элемента.

Признаками раннего зажигания являются перегревы силового агрегата, детонация, появление черного дыма из выхлопной трубы.

Такт двигателя

Неправильно установленный угол опережения зажигания негативно влияет на такие показатели мотора автомобиля, как экономичность, мощность и устойчивость его работы. Поэтому следует понимать, насколько важна грамотная настройка данного узла.

Если вы заметили малейшие отклонения в работе двигателя своего автомобиля, которые похожи на те, что были описаны выше, вероятнее всего, система зажигания требует более корректной регулировки.

Узнав, как выставлять зажигание на инжекторе, вы можете приступить к его настройке самостоятельно, вооружившись необходимым набором инструментов. Если же в вашем распоряжении нет достаточного времени для осуществления данной процедуры своими силами или если вы не уверены в том, что справитесь с поставленной задачей, можно доверить эту работу специалистам, отогнав свою машину в проверенный автомобильный сервис.

Так или иначе, закрывать глаза на некорректно выставленное на вашем автомобиле зажигание не рекомендуется, потому что функционирование силового агрегата в таком режиме может привести в недалеком будущем к еще большим проблемам, способным вызвать серьезные неисправности, для устранения которых понадобятся значительные средства и время.

Именно поэтому важно внимательно следить за состоянием своего личного транспорта, проверяя основные его узлы и агрегаты на исправность, и своевременно проводить все необходимые профилактические процедуры.

Видео

Возможно, проблему поможет решить регулировка зазора на свечах зажигания:

Или установка меток зажигания:

Как настроить кривые зажигания и добиться оптимальной производительности

| Практическое руководство — двигатель и трансмиссия

Джефф Смит, писатель, фотограф

00Z»> 17 мая 2017 г.

Момент зажигания, безусловно, является самой важной настройкой двигателя внутреннего сгорания, однако концепция кривых зажигания по-прежнему неуловима. для многих любителей. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и информированный процесс настройки. Думайте об этом как о «бесплатной» лошадиной силе, потому что оптимизация времени стоит очень мало, если вы знаете приемы.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал экспериментировать с четырехтактными двигателями внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы поджечь заряд в цилиндре с достаточным временем опережения (опережения), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая рычаг на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15-18 градусах ВМТ, чтобы максимизировать рычаги на коленчатом валу. Если момент зажигания слишком ранний, в цилиндре может произойти детонация, что может привести к повреждению.

Если искра подается слишком поздно, двигатель работает вхолостую, развивает меньшую мощность и может перегреться. Для типичного уличного двигателя, оборудованного распределителем на насосном газе, это означает, что мы должны использовать подход Мама-Медведицы к моменту зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на газовом насосе, хотя общие компоненты одинаковы для любого двигателя.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на входе, и это лишь некоторые из важных факторов. Но если свести это к простейшим аспектам, время зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дросселем и легко контролируется вакуумметром. Когда дроссельная заслонка едва открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая разрежение в коллекторе (низкое давление). Типичный городской автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм ртутного столба) по вакуумметру. При открытии дроссельной заслонки вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будут тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе при WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и вакуумное опережение. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя при минимизации вероятности детонации.

Все начинается с начальной синхронизации. Это величина опережения зажигания на холостом ходу с подачей искры до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют начального опережения от 6 до 8 градусов, но это не высечено на камне. Двигатели с увеличенным сроком службы распределительных валов и другими модификациями часто требуют большего начального времени. Нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начального угла опережения зажигания для двигателей с большими распредвалами. Это время проверяется с помощью индикатора времени, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансире с язычком отсчета времени, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается путем ослабления прижимного болта распределителя и поворота корпуса распределителя. Это меняет взаимосвязь между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальную синхронизацию.

Далее идет механическое продвижение. Механическое опережение строго привязано к частоте вращения двигателя (об/мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых машинах Джеймса Уатта в 1780-х годах. Но даже Уатт признает, что позаимствовал эту идею из более ранней конструкции мельницы 1600-х годов.

Типичное центробежное продвижение использует пару грузов, которые вращаются на штифтах. Грузы прикреплены к пластине, которая находит штифт, перемещающийся в фиксированной прорези. Расстояние, которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном распределителе Chevrolet, который вращается по часовой стрелке, когда открываются механические грузики, ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального перемещения определяются главным образом силой пружин, удерживающих грузы на месте. Более легкие пружины позволяют начинать движение вперед при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Типичная кривая механического продвижения может начинаться с 1500 об/мин и достигать полного продвижения на 2600 об/мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена ​​на 10 градусов до ВМТ, то наше общее механическое опережение на гармоническом балансире при 2600 об/мин или выше будет 35 градусов (10 начальных + 25 механических = 35). Всего градусов). Мы можем скорректировать эту сумму, добавив или вычтя начальное или механическое продвижение. Изменение величины механического продвижения требует модификации паза или изменения диаметра втулки, которая надевается на штифт в пазе. Оба эти метода изменяют физическое пространство, которое может перемещать ротор.

Важно отметить, что проверка механического продвижения с помощью индикатора времени всегда должна выполняться при отсоединенном адсорбере вакуумного продвижения. Если канистра не отсоединена, показания будут представлять собой комбинацию начального, механического и вакуумного продвижения.

Теперь мы можем внедрить в эту систему вакуумное продвижение. Среди энтузиастов существует популярное, но ошибочное мнение, что вакуумное продвижение предназначено только для двигателей с костяком и / или двигателей с контролем выбросов. Более просвещенный способ взглянуть на опережение вакуума — рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему важна синхронизация в зависимости от нагрузки.

Давайте рассмотрим пример типичного карбюраторного малолитражного автомобиля, который едет по шоссе со скоростью 70 миль в час при 2800 об/мин на ровной поверхности. Двигатель мог тянуть от 14 до 18 дюймов вакуума. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытую дроссельную заслонку. Малоизвестным фактом является то, что большинство уличных двигателей с умеренным двигателем едут по автостраде, потребляя топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с кулачками длительного действия или автомобили с высокими передачами на повышающей передаче могут перейти в основной контур, но большинство уличных двигателей с низким уровнем вакуума в крейсерском режиме фактически будут работать в контуре холостого хода.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не плотно упакована. Вот где все становится сложно: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, сгорание происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания воспламеняется, и для того, чтобы продукты сгорания полностью сгорели в верхней части поршня, требуется довольно много времени, что очень похоже на степной пожар в большой долине. Чем гуще трава, тем быстрее она горит, а разреженные участки горят медленнее.

Мы можем применить эту аналогию с степным огнем к пространству горения. В WOT воздух и топливо плотно упакованы и сгорают быстро, поэтому нам не нужно столько времени. При 2800 об/мин на WOT угол опережения зажигания от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень легком дросселе (разрежение в коллекторе от 14 до 16 дюймов) воздух и топливо заполняются в цилиндре гораздо менее плотно. Чтобы получить максимально возможную мощность при неполном дросселе, нам нужно начать процесс сгорания намного раньше — возможно, за 40–44 градуса до ВМТ, в зависимости от индивидуальных требований двигателя.

Такой большой тайминг необходим только тогда, когда двигатель находится под очень малой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный контейнер, прикрепленный к распределителю, для опережения синхронизации при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического опережения.

Два графика иллюстрируют очень простые механические и вакуумные кривые подачи. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как вакуумное продвижение контролируется только нагрузкой двигателя. Нам нужны оба, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 с едва открытой дроссельной заслонкой, или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, таких как 1500 об/мин. Эти две ситуации имеют очень разные требования к времени зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем небольшого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при подъеме 0,050 дюйма и 0,565 дюйма. Даже с 16-градусным начальным углом опережения, скажем, наш двигатель едва работает на холостом ходу при 8-дюймовом вакууме в коллекторе, и он поддерживается плотным гидротрансформатором, потому что в нем также есть закись азота.

Даже при степени сжатия 9,5 или 10,0:1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее ускорение вакуума на крейсерских скоростях при частичной нагрузке, чтобы улучшить его управляемость и приемистость. Наш опыт показывает, что подключение системы опережения вакуума к источнику вакуума в коллекторе улучшит синхронизацию и поможет двигателю лучше работать на холостом ходу на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые вакуумные канистры, которые позволяют настроить кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере. Мы бросили очень мягкий смолл-блок 383ci в ранний El Camino, проталкивающий трансмиссию Th450 и очень тугой 11-дюймовый преобразователь. С 16-градусным начальным синхронизацией и правильно отрегулированным контуром холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, а разрежение в передаче падало ниже 8 дюймов ртутного столба. Добавление большего начального времени означало серьезные изменения в распределителе HEI, чтобы ограничить механическое продвижение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов).

Распределитель был оснащен регулируемой вакуумной камерой опережения, поэтому мы подключили банку к вакуумному коллектору, что добавило 14 градусов опережения и создало 30 градусов опережения на холостом ходу. Вакуум на холостом ходу мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий стук в передаче. Дополнительное опережение вакуума также позволило нам немного обеднить смесь холостого хода. Этот двигатель имел только сжатие 8,5: 1, поэтому он предпочитает больший угол опережения зажигания. После дополнительного вождения и настройки мы завершили эту комбинацию с 14 градусами начального, 20 градусами механического опережения и 14 градусами вакуумного опережения для 48 градусов на крейсерских скоростях по шоссе, но она отлично работает даже с 87-октановым топливом.

Каждый двигатель будет иметь различные требования к синхронизации, основанные на сочетании конструкции камеры сгорания, степени сжатия, октанового числа, угла опережения зажигания и переменных кривой зажигания. Лучший способ определить идеальную кривую — это внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обращайте внимание на то, что говорит вам ваш движок, и записывайте все свои изменения в блокнот.

Это всего лишь один пример, но он служит иллюстрацией того, как можно изменить угол опережения зажигания, чтобы улучшить характеристики двигателя с частичным дросселированием. Очень немногие журнальные статьи рассказывают о характеристиках двигателя с неполным дросселем, но это очень важно для уличных двигателей. Если подумать, уличный паровоз легко тратит 95 процентов срока службы при частичной нагрузке и холостом ходу. Почему бы вам не уделить время тому, чтобы ваш двигатель работал наилучшим образом там, где ему предстоит провести почти весь свой срок службы? Проведите немного времени с вашим двигателем и индикатором времени, и мы гарантируем, что вы будете рады, что сделали это.

Factoid

Оптимизация угла опережения зажигания при частичной нагрузке обычно приводит к более низкой температуре двигателя. Позднее зажигание подвергает процессу сгорания большую часть стенки цилиндра, в результате чего охлаждающая жидкость нагревается больше, поэтому двигатель работает горячее.

5,3 л LS График зависимости времени от нагрузки

Если вы вернетесь к двум графикам, вы заметите, что они оба являются линейными (прямолинейными) кривыми. Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет осуществлять конечное управление опережением зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5,3 л LS с октановым числом 87. Эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), а число оборотов в минуту представлено на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера, вы никогда не достигли бы WOT (100%) при 1000 об/мин, но если бы это произошло, вы можете увидеть, что карта минимизирует время до -11 градусов, что соответствует 11 градусам ATDC, что резко замедляется, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об/мин угол опережения зажигания составляет 53 градуса. Это разброс в 64 градуса.

Список деталей

Описание	№	Источник	Цена
Индикатор времени Innova с электронным циферблатом	3568	Гонки на высшем уровне	89,97 $
Кран HEI регулируемый вакуумный бак и комплект пружин	99600-1	Гонки на высшем уровне	35,40 $
Регулируемый вакуумный контейнер ACCEL HEI	31035	Гонки на высшем уровне	26,23 $
Регулируемый вакуумный контейнер Pertronix HEI	Д9006	Гонки на высшем уровне	24,97 $
Регулируемый вакуумный контейнер Summit HEI	850314	Гонки на высшем уровне	12,97 $
Стандартный двигатель SB Ford, регулируемый вакуумный контейнер	ВК192	Гонки на высшем уровне	42,97 $
Регулируемая вакуумная канистра Summit LA Mopar	850426	Гонки на высшем уровне	19,97 $
Кран GM указывает расстояние. вакуумный баллон и комплект	99601-1	Гонки на высшем уровне	35,43 $
Хронометрирующая лента MSD	8985	Гонки на высшем уровне	4,58 $

Источники

Accel Performance
216/688-8300
AccelNation.com

MSD
915/857-5200
MSDignition

Crane Cams
386/310-4875
CraneCams.com

FAST
877-334-8355
FuelAirSpark.com

Дистрибьюторы производительности
901/396-5782
. Профессиональные произведения. 9003

Pertronix
909/599-5955
.0003

Популярные страницы

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 9040 9040

  Это внедорожники с лучшим расходом топлива

Популярные страницы

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 9040 9040

  Это внедорожники с лучшим расходом топлива

Как снять и отрегулировать опережение зажигания

Вы просто собираете свой новый двигатель из ящика, и ваш адреналин зашкаливает. Нажми на газ, поверни ключ, и… машина бежит как бешеная. Он нормально работает на холостом ходу, но как только вы нажимаете на педаль газа, он бредет, как ленивец, который только что съел целый чизкейк, или начинает гудеть, как будто вот-вот развалится. Да, у вас проблемы со временем.

Хотя ваши проблемы не так уж серьезны, неправильный угол опережения зажигания оставляет большую часть производительности вне поля зрения. Несколько настроек распределителя могут полностью изменить характер вашего двигателя. А если вы прочтете слово «дистрибьютор» и спросите себя: «Разве это не какой-то старый маслкар?» это руководство может вам не подойти, потому что сегодня мы ковыряемся в двигателях старой школы, детка.

Считайте меня волшебником времени Драйва, великим волшебником, который поможет вам вернуть искру в вашу жизнь. .. э-э, двигатель. Вы знаете, что мы имеем в виду, давайте перейдем к этому!

Основы опережения зажигания

Расчетное необходимое время: 1-2 часа

Уровень навыков : Промежуточный

Система автомобиля : Зажигание

Что такое опережение зажигания?

Это помогает понять  точно с чем вы работаете, прежде чем вносить изменения. В конце концов, вы можете серьезно повредить свой двигатель, если не успеете вовремя. Итак, что такое угол опережения зажигания?

Если вы знакомы с циклом четырехтактного двигателя, то знаете, что зажигание происходит от свечей зажигания. Свеча срабатывает, когда поршень достигает верхней мертвой точки или ВМТ во время такта сжатия, чтобы сгорание отправило поршень обратно в нижнюю часть камеры.

В реальном мире искра должна произойти немного раньше. Причина в том, что топливно-воздушная смесь сгорает не сразу. Итак, вы хотите послать искру до того, как поршень достигнет ВМТ, чтобы гарантировать, что вся смесь воспламенится как раз в нужное время, чтобы отправить поршень вниз с силой полного сгорания. Вот почему двигатель обычно имеет начальное опережение примерно на 10 градусов.

Что такое 10 градусов опережения, спросите вы? У вас есть две основные настройки для игры: начальная синхронизация и общая синхронизация. Начальная синхронизация или 10 градусов, о которых мы упоминали ранее, — это ваша настройка синхронизации на холостом ходу. Общая синхронизация, которая может составлять примерно 34 градуса опережения, — это то, на что изменяется синхронизация, когда двигатель набирает обороты.

Причина, по которой время необходимо изменить, связана с увеличением скорости двигателя. Несмотря на увеличение скорости поршня, эта топливная смесь сгорает столько же времени. Чтобы смесь генерировала силу в нужный момент, искра должна произойти раньше.

Если вы просто отрегулируете начальное время и проигнорируете общее время, вы, вероятно, столкнетесь с проблемами. Причина в том, что механическое продвижение принесет x-количество продвижения. Другими словами, если ваш двигатель рассчитан на работу с начальным опережением на 10 градусов и общим углом опережения 34 градуса, ваш распределитель будет обеспечивать опережение на 24 градуса, несмотря ни на что.

Это может не иметь большого значения, если вы будете использовать стандартный двигатель на старом бензине. Ну, угадайте что, вы изменили свои головки, кулачок и добавили коллекторы, все из которых могут отличаться от вашего угла опережения зажигания, и даже если вы этого не сделали, сегодняшнее топливо все равно любит немного больше времени. Поэтому, как только вы увеличиваете первоначальный тайминг до 14-16 градусов, ваш общий угол опережения уменьшается до 38-40 градусов, и поэтому ваш двигатель гудит. Вам нужно будет возиться с моментом зажигания, несмотря ни на что, и это влечет за собой немного больше, чем крутить головокружение. Не волнуйся. Мы вас прикрыли.

Механическое и вакуумное продвижение

Но прежде чем идти и открывать капот, придержите лошадей. Нам еще многое предстоит узнать, прежде чем мы начнем. Опережение синхронизации на старых двигателях обрабатывается одним из двух способов. Первый — механический, управляемый пружинами, грузами и ограничителями. Другой — вакуум, который зависит от вакуума, создаваемого двигателем.

Многие двигатели, такие как 440 в моем Charger, оснащены обоими. Вакуумное опережение в первую очередь предназначено для обеспечения дополнительного времени для увеличения экономии топлива за счет обеспечения полного сгорания на крейсерских скоростях с легким дросселем.

Суть вакуума в двигателе заключается в том, что он перестает существовать, когда вы нажимаете на педаль газа, когда в игру вступает механическое опережение. Чтобы лучше понять, как все это работает, нам нужно взглянуть на анатомию вашего дистрибьютора.

Во-первых, у вас есть вал, который идет прямо вниз к распределительному валу, который поворачивает распределитель для создания начальной синхронизации. Только вал не является цельным куском, он фактически разделен, чтобы позволить положению ротора перемещаться, чтобы создать ваш общий тайминг.

Механическое опережение управляет положением ротора, и по мере увеличения скорости двигателя набор передающих грузов начинает двигаться наружу, что добавляет дополнительное опережение по времени. То, насколько далеко перемещаются эти грузы из-за остановок, зависит от того, сколько времени добавляется. Пружины, к которым они подключены, контролируют, насколько быстро наступает это время или число оборотов в минуту, при которых достигается полное продвижение.

Вакуумное продвижение вступает в действие после ускорения, когда вы достигаете крейсерской скорости. Канистра снаружи распределителя также соединена с тем же валом, которым управляет механическое опережение. По мере того, как обороты стабилизируются и создается вакуум, диафрагма внутри канистры вытягивается вперед, что еще больше увеличивает время. Дополнительное время, которое он обеспечивает, обеспечивает более чистое и полное прожигание на крейсерских скоростях.

Хотите верьте, хотите нет, но вакуумное продвижение увеличивает время. Иногда целых 25 градусов. Если вы не устраните вакуумное опережение, вы, вероятно, испытаете детонацию во время круиза.

Именно поэтому многие люди решают отказаться от вакуумного опережения, когда они регулируют свое начальное и механическое опережение — черт возьми, вы когда-нибудь видели дрэг-кар с вакуумным опережением? Тем не менее, если вы работаете с уличным транспортным средством, вы должны поддерживать опережение вакуума и регулировать его так, чтобы вы могли достичь оптимальной производительности на крейсерских скоростях.

Что вам нужно знать?

Тебе нравится домашняя работа, верно? Хорошо, потому что кое-что нужно сделать, прежде чем вы перейдете к настройке времени.

Дело в том, что разные автопроизводители по-разному работают с синхронизацией. В то время как большинство двигателей прежних времен имеют механическое и вакуумное опережение, некоторые используют только одно или другое. Вы должны знать, с чем вам предстоит работать.

Кроме того, разные дистрибьюторы используют разные компоненты для управления механическим продвижением. Если вы работаете с дистрибьютором типа HEI или MSD, вам повезло. Механическое продвижение обеспечивается грузами, которые прикреплены к пружинам и втулкам для ограничения времени и расположены непосредственно под ротором. Замена пружин и втулок в этой конфигурации чрезвычайно проста. Вам все равно придется проделать домашнюю работу, чтобы решить, какие пружины и втулки вам нужны, но работа не составит труда.

Остальные, ну, мы сами за себя постоим. У нас все еще есть грузы и пружины для работы, но доступ к ним и установление пределов для дополнительных грузов становится немного сумасшедшим.

Возьмем, к примеру, дистрибьюторов Mopar. У нас все еще есть пружины и дополнительные грузы, с которыми нужно работать, но чтобы получить к ним доступ. Нам нужно отключить распределитель. Не только это, но и ограничение общего выдвижения не контролируется втулками. Вместо этого грузы имеют стержни, которые вставлены в пластину, которая останавливает продвижение грузов.

Как ограничить общее продвижение в такой настройке? У вас есть два варианта, традиционный метод включает в себя сварку этих прорезей, чтобы ограничить пространство, которое должны пройти грузы. Другой процесс заключается в установке ограничительной пластины поверх грузов.

По моему опыту, эта ограничительная пластина — лучший вариант. Это избавляет от догадок и усилий, связанных со сваркой и шлифовкой, поскольку пластина имеет несколько прорезей, которые точно сообщают вам, сколько времени добавляется. Компания, которая их производит, называется FBO Systems, она производит всевозможные приспособления для зажигания для классических Mopar, и эта ограничительная пластина является обязательной для любой гайки Chrysler — мне не платят за то, чтобы я говорил, что люблю этот продукт.

Вы также захотите получить представление о том, какой первоначальный и общий аванс вам необходим. Без динамометра это может быть трюком. Отличный способ попасть в поле зрения — зайти на несколько форумов и посмотреть, что работают другие с похожими настройками. Имейте в виду, что ваше общее время обычно не меняется, только начальное время и число оборотов в минуту, при котором достигается общее время.

Безопасность хронометража

Съемка хронометража и внесение корректировок помещает вас под капот с работающим двигателем. Это означает, что всегда есть шанс получить несколько шрамов, если вы не будете осторожны. Тем не менее, вы захотите использовать здравый смысл и эти советы по безопасности, чтобы сохранить свои советы.

• Защитите мягкие вещи. Наденьте защитные очки и перчатки. Этот двигатель работает, и ваш единственный человек. Слои защиты еще никому не повредили.
• Держись подальше от этого вентилятора. Ваши пальцы и провода хронометра притянутся к этому вентилятору, как мотыльки к пламени. Всегда следите за своим положением, чтобы предотвратить несчастные случаи.
• Ага. Жарко. Маловероятно, что вы случайно схватите мяч головой во время стрельбы, но вы всегда можете впасть в ступор. Просто не рискуйте и держите себя в руках, чтобы не обжечься.

Все, что вам нужно для определения времени зажигания

Помимо перегрузки информацией, которую мы уже вывалили вам на колени, вам понадобятся некоторые инструменты, чтобы выполнить работу. Да, в списке есть некоторые специальные инструменты и детали, но они не такие уж и дорогие. Кроме того, любые затраты полностью оправдываются удовлетворением от внесения больших изменений в динамику вашего двигателя.

Организация ваших инструментов и снаряжения таким образом, чтобы все было легко доступно, сэкономит драгоценные минуты ожидания. Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъездная дорога или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Вот как снимать и регулировать синхронизацию

Давайте сделаем это!

Регулировка механического продвижения

1. Установите хронометрическую ленту/отметьте свой балансир. Выбор зависит от предпочитаемого вами метода. В этом случае мы используем хронометрическую ленту.

2. Прогрейте двигатель. Доведите двигатель до рабочей температуры. Если есть какие-либо проблемы, препятствующие бездействию, в том числе ваш первоначальный тайминг вышел из строя, вы должны решить их сейчас.

3. Подсоедините таймер. Если у вас нет беспроводного пистолета, просто подключите провода аккумулятора и подключите звукосниматель к первому проводу разъема цилиндра.

4. Ослабьте хомут распределителя. Во время работы вам нужно будет крутить распределитель, поэтому зажим необходимо ослабить.

5. Отсоедините подачу вакуума. Просто отсоедините линию подачи вакуума и заглушите соединение.

6. Наведите и стреляйте. Расположитесь так, чтобы у вас была прямая видимость гармонического балансира и вкладки синхронизации. Нажмите на курок и обратите внимание на число, которое вы видите. В нашем случае мы ищем 20-градусное опережение для нашего начального времени.

7. Установите исходное время. Установить начальное время очень просто. Просто поверните распределитель, продолжая смотреть, какое число совпадает с вкладкой синхронизации на вашем двигателе.

8. Увеличьте обороты и запишите общее время. Установив начальную синхронизацию, заблокируйте распределитель и попросите друга повысить обороты двигателя. Когда числа перестают увеличиваться, вы знаете, каково ваше общее время. Запишите это число, и пусть ваш друг проверит число оборотов в минуту, при котором было достигнуто это число.

9. Заглушить двигатель и внести коррективы. А теперь самое интересное. Решите, какие пружины вам нужно использовать, чтобы получить общее время на желаемых оборотах, и какие втулки или другие методы ограничения общего опережения вам нужны, а затем соответствующим образом отрегулируйте распределитель.

10. Запустите двигатель и проверьте результаты. Просто снимите начальный и общий хронометраж, чтобы проверить результаты после внесения корректировок.

11. Пройдите тест-драйв. Осталось совершить тест-драйв, чтобы убедиться, что двигатель работает так, как вы хотите. Если нет, повторите процесс и попробуйте другие настройки.

В случае, если вы работаете с обедненной смесью во время круиза, а не при ускорении, вы знаете, что у вас слишком большое опережение вакуума. Вот как это настроить.

1. Выломайте шестигранный ключ. 9Шестигранные ключи 0056 с Т-образной рукояткой — лучший инструмент для работы. Они обеспечивают лучший контроль и намного удобнее в использовании.

2. Отсоедините вакуумную линию от адсорбера. Вам не нужно выполнять эту регулировку при работающем двигателе, поэтому не нужно беспокоиться о закупорке трубопровода после снятия.

3. Вставьте ключ, пока не почувствуете шпоночный паз. Это может быть отрывочно, так как легко зайти слишком далеко и нанести ущерб, и вам нужно ощупать там все вокруг. Это помогает использовать шестигранный ключ большего размера, чтобы получить представление о том, где находится шпоночный паз, а затем постепенно уменьшать размер, пока не найдете правильный ключ.

4. Поверните против часовой стрелки, чтобы уменьшить время. Большинство вакуумных систем опережения работают путем вращения против часовой стрелки для уменьшения времени и по часовой стрелке для его увеличения. Однако вы можете проверить это собственными исследованиями.

5. Протестируйте и повторите. Проведите тест-драйв автомобиля. Если вы все еще слышите пинг, просто повторяйте процесс, пока он не исчезнет.

Как вы контролируете свои корректировки?

Итак, когда вы знаете, какие корректировки вы делаете и как их делать, все, что вам остается, это прочитать их. Одно дело установить настройки там, где вы хотите, и предполагать, что они в порядке. Другое дело — снимать время и знать наверняка.

Все, что вам нужно для этого, это хронометр и либо хронометраж с краской, либо хронометраж и лента. В любом случае, ваш индикатор времени работает, подключаясь к аккумулятору и свече зажигания первого цилиндра. Как только они подключены, вы просто наводите индикатор синхронизации на гармонический балансир и считываете показания.

По крайней мере, на вашем гармоническом балансире есть временная метка. Эта отметка времени совпадает с вкладкой времени, чтобы сообщить вам, когда зажигаются свечи зажигания. Это помогает нарисовать эту метку синхронизации белой краской, чтобы вы могли лучше видеть ее, когда двигатель синхронизируется. По мере того, как скорость двигателя увеличивается, вы хотите наблюдать за этой отметкой времени по отношению к вкладке, чтобы определить, где находится ваш угол опережения зажигания.

Многие из этих старых вкладок синхронизации, например, на моем 440, считывали только до десяти градусов опережения. Если вы находитесь в похожей ситуации, вам понадобится временная лента на гармоническом балансире, чтобы продолжить. Если вы используете этот метод, вы следите за тем, какое число появляется рядом с нулевой отметкой на вкладке времени. Это число говорит вам, на сколько градусов работает ваш двигатель.

Профессиональные советы по настройке и синхронизации съемки

• Распределение кулачка — это другое животное. Синхронизация опережения и замедления кулачка звучит одинаково и может иметь, по-видимому, такое же влияние на реакцию дроссельной заслонки, как и опережение зажигания. Но на самом деле это два разных процесса.
• Отметьте свой балансир. Лента ГРМ отрывается. Хорошей практикой является пометить желаемое общее число хронометража меткой и небольшим количеством белой краски. Таким образом, вы все еще можете перепроверить синхронизацию без хронометрической ленты.
• Слушайте свой двигатель. Не следуйте рекомендациям других. Прислушайтесь к их советам и попробуйте их советы. Если они работают, это здорово. Однако универсальной формулы не существует, и вам, возможно, все же придется внести некоторые изменения в синхронизацию, чтобы угодить вашему двигателю.
• Убедитесь, что ваш балансир не изношен. Если ваш гармонический балансир устарел, а резина изношена, это приведет к искажению показаний времени. Обязательно осмотрите балансир, чтобы убедиться, что он не вышел из строя, прежде чем продолжить.
• Быстрее не всегда лучше. Более быстрое увеличение общей синхронизации улучшит реакцию дроссельной заслонки. Поначалу это кажется прекрасным. Но большую мощность раньше может быть сложнее контролировать на улице, поэтому вы не должны просто ставить самые легкие пружины. Пробуйте разные пружины или их комбинации, пока не найдете то, с чем вам удобнее всего на улице

Часто задаваемые вопросы о времени зажигания

У вас есть вопросы, У привода есть ответы!

В: Что произойдет, если синхронизация двигателя отключена?

A: Смотря как далеко и с какой целью. Если время слишком далеко, двигатель просто не запустится. Если он работает, но со слишком большим опережением, перегрев, детонация и обратный выстрел через карбюратор — все это проблемы, с которыми вы можете столкнуться. Если синхронизация недостаточно продвинута, она будет работать очень грубо и иметь неприятные последствия через выхлоп.

В: Сколько времени нужно, чтобы исправить время на машине?

A: Если вы просто возвращаете его к заводским настройкам, это займет всего несколько минут. Однако, если вы вносите коррективы в дистрибьюторов, вы, скорее всего, потратите на корректировку не менее часа или двух.

В: Увеличивается ли мощность при опережении времени?

Ответ: Можно. В конечном итоге это зависит от текущих настроек двигателя и от того, требуется ли большее опережение зажигания, чтобы обеспечить чистое горение. Имейте в виду, что слишком большое опережение может фактически убить мощность и даже повредить двигатель.

В: Как проверить время без индикатора времени?

Ответ: Вы не можете. Вы можете определить, какова ваша начальная синхронизация, только исходя из того, как распределитель выровнен с цилиндром номер один, исходя из положения метки синхронизации на вашем гармоническом балансире. Даже если вы используете это и используете втулки и пружины, которые, по вашему мнению, приведут вас в соответствие, вы в конечном итоге угадываете, не используя синхронизирующий свет.

В: Как замедление опережения зажигания влияет на двигатель?

A: Задержка синхронизации может означать отключение опережения двигателя, что может быть полезно для борьбы с детонацией. Если бы вы задержали синхронизацию по отношению к ВМТ, ваш двигатель, скорее всего, не запустится, поскольку зажигание происходит после того, как поршень движется вниз во время такта сгорания.

Вот полезное видео

Да, у нас тоже болит мозг. Есть над чем поразмыслить. Хорошая новость в том, что у нас есть видео, которое действительно помогает прояснить ситуацию и упростить ваш мыслительный процесс!

Давайте поговорим: комментарий ниже, чтобы поговорить с гидами и редакторами Gear!

Мы здесь, чтобы быть экспертами во всем, что связано с инструкциями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже, и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили. Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected].

• Джонатон Кляйн: Твиттер | Инстаграм
• Тони Маркович: Twitter | Инстаграм
• Крис Тиг: Твиттер | Инстаграм
• Хэнк О’Хоп: Твиттер | Инстаграм
• Виктория Скотт: Twitter | Инстаграм

Как отрегулировать время на автомобиле

Как отрегулировать время на автомобиле | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей

Получить предложение

Момент зажигания относится к системе зажигания, которая позволяет свече зажигания срабатывать или воспламеняться за несколько градусов до того, как поршень достигнет верхней мертвой точки (ВМТ) на такте сжатия. Другими словами, момент зажигания — это регулировка искры, производимой свечами зажигания в системе зажигания.

Когда поршень перемещается в верхнюю часть камеры сгорания, клапаны закрываются и позволяют двигателю сжимать смесь воздуха и топлива внутри камеры сгорания. Задача системы зажигания состоит в том, чтобы поджечь эту воздушно-топливную смесь, чтобы произвести управляемый взрыв, позволяющий двигателю вращаться и вырабатывать энергию, которую можно использовать для движения вашего автомобиля. Момент зажигания или искра измеряются в градусах, в которых коленчатый вал вращается, приводя поршень в верхнюю часть камеры сгорания, или в ВМТ.

Если искра появляется до того, как поршень достигает верхней части камеры сгорания, что также известно как опережение времени, контролируемый взрыв будет работать против вращения двигателя и производить меньше энергии. Если искра возникает после того, как поршень начинает двигаться обратно в цилиндр, что называется запаздыванием синхронизации, давление, создаваемое при сжатии воздушно-топливной смеси, рассеивается и вызывает слабый взрыв, не позволяя двигателю развивать максимальную мощность.

Хорошим показателем того, что может потребоваться регулировка угла опережения зажигания, является работа двигателя на обедненной смеси (слишком много воздуха, недостаточно топлива в топливной смеси) или на слишком богатой смеси (слишком много топлива и недостаточно воздуха в топливной смеси). Эти условия иногда проявляются обратным срабатыванием двигателя или пингом при ускорении.

Правильный угол опережения зажигания позволит двигателю эффективно развивать максимальную мощность. Количество градусов зависит от производителя, поэтому лучше всего проверить руководство по обслуживанию вашего конкретного автомобиля, чтобы точно определить, какой градус установить угол опережения зажигания.

Часть 1 из 3: Установка установочных меток

Необходимые материалы

• Ключ распределителя соответствующего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководства по ремонту (дополнительно) Chilton

В более старых автомобилях с распределительной системой зажигания предусмотрена возможность точной настройки угла опережения зажигания. Как правило, время необходимо отрегулировать из-за нормального износа движущихся частей в системе зажигания. Один градус может быть незаметен на холостом ходу, но на более высоких скоростях это может привести к тому, что система зажигания автомобиля сработает немного раньше или позже, что снизит общую производительность двигателя.

Если в вашем автомобиле используется система зажигания без распределителя, такая как катушка на свече, синхронизация не может быть отрегулирована, поскольку компьютер вносит эти изменения на лету, когда это необходимо.

Шаг 1: Найдите шкив коленчатого вала . При выключенном двигателе откройте капот и найдите шкив коленчатого вала.

Метка на шкиве коленчатого вала и градусная метка на крышке ГРМ.

• Совет : Эти метки можно наблюдать при работающем двигателе, освещая эту область лампой синхронизации, чтобы проверить и отрегулировать угол опережения зажигания.

Шаг 2: Найдите первый цилиндр . Большинство индикаторов времени будет иметь три зажима.

Положительный/красный и отрицательный/черный зажимы подсоединяются к аккумулятору автомобиля, а третий зажим, также известный как индуктивный зажим, обхватывает провод свечи зажигания первого цилиндра.

• Совет : Если вы не знаете, какой цилиндр № 1, обратитесь к заводской информации по ремонту для получения информации о порядке зажигания.

Шаг 3: Ослабьте регулировочную гайку на распределителе . Если необходимо отрегулировать момент зажигания, ослабьте эту гайку настолько, чтобы распределитель мог вращаться, чтобы можно было опережать или замедлять момент зажигания.

Часть 2 из 3: Определение необходимости регулировки

Необходимые материалы

• Ключ дистрибьютора соответствующего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководства по ремонту (дополнительно) Chilton
• Индикатор времени

Шаг 1: Прогрейте двигатель . Запустите двигатель и дайте ему нагреться до рабочей температуры 195 градусов.

Обозначается показанием стрелки указателя температуры в середине указателя.

Шаг 2: Установите индикатор времени . Теперь самое время прикрепить лампочку синхронизации к аккумулятору и свече зажигания номер один и посветить лампочкой синхронизации на шкив коленчатого вала.

Сравните свои показания со спецификациями производителя в заводском руководстве по ремонту. Если синхронизация не соответствует спецификации, вам нужно будет отрегулировать ее, чтобы двигатель работал с максимальной производительностью.

• Совет : Если ваш автомобиль оснащен вакуумным опережением зажигания, отсоедините вакуумную линию, идущую к распределителю, и заткните линию небольшим болтом, чтобы предотвратить утечку вакуума во время регулировки опережения зажигания.

Часть 3 из 3: Выполнение регулировки

Необходимые материалы

• Ключ распределителя соответствующего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководства по ремонту (дополнительно) Chilton
• Индикатор времени

Шаг 1: Ослабьте регулировочную гайку или болт . Вернитесь к регулировочной гайке или болту на распределителе и ослабьте их настолько, чтобы распределитель мог вращаться.

• Совет : В некоторых автомобилях требуется установить перемычку на электрический разъем, чтобы закоротить или разорвать соединение с компьютером автомобиля, чтобы можно было отрегулировать синхронизацию. Если в вашем автомобиле есть компьютер, несоблюдение этого шага не позволит компьютеру принять настройки.

Шаг 2: Поверните распределитель . Используя индикатор синхронизации, чтобы посмотреть на метки синхронизации на кривошипе и крышке привода ГРМ, поверните распределитель, чтобы выполнить необходимые регулировки.

• Примечание : Каждый автомобиль может отличаться, но общее практическое правило заключается в том, что если ротор внутри распределителя вращается по часовой стрелке при работающем двигателе, вращение распределителя против часовой стрелки приведет к сдвигу опережения зажигания. Вращение распределителя по часовой стрелке приведет к противоположному результату и задержке опережения зажигания. Твердой рукой в ​​перчатке слегка поверните распределитель в любом направлении, пока время не будет соответствовать спецификациям производителя.

Шаг 3: Затяните регулировочную гайку . После установки ГРМ на холостом ходу затяните регулировочную гайку на распределителе.

Попросите друга нажать на педаль газа. Это включает в себя быстрое нажатие на педаль акселератора для увеличения оборотов двигателя, а затем отпускание ее, позволяя двигателю вернуться к холостому ходу, тем самым подтверждая, что время установлено в соответствии со спецификациями.

Поздравляем! Вы только что установили свой собственный угол опережения зажигания. В некоторых случаях угол опережения зажигания будет не соответствовать спецификации из-за растянутой цепи или ремня ГРМ. Если после установки хронометража у автомобиля появляются симптомы несинхронизации, рекомендуется проконсультироваться с сертифицированным механиком, например, с механиком из YourMechanic, для дальнейшей диагностики. Эти профессиональные техники могут установить для вас момент зажигания, а также убедиться, что ваши свечи зажигания обновлены.

---

система зажигания

синхронизация

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн-Пт / 6:00-17:00 PST

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Механик со стажем?

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить кабели зажигания (провода свечей зажигания) в автомобиле

Кабель зажигания или провод свечи зажигания передает сигнал от компьютера вашего автомобиля к свечам зажигания. Это очень важно для системы зажигания.

Как заменить зубчатые колеса

Управление зубчатыми колесами связано с коленчатым и распределительным валами, а также с тем, сколько топлива и воздуха поступает в цилиндр, чтобы обеспечить бесперебойную работу вашего автомобиля.

Как устранить неполадки в автомобиле, который не выключается

Если ваш автомобиль не выключается, проверьте силовое реле, скорость холостого хода, угол опережения зажигания и свечи зажигания. Использование премиального топлива может помочь, но не является решением.

Похожие вопросы

Разряженный аккумулятор в автомобиле.

Аккумулятор является ключевым компонентом для запуска автомобиля. Автомобиль использует аккумулятор при запуске для подачи питания на стартер. Как только автомобиль заводится, генератор берет на себя работу по подаче энергии в автомобиль…

Автомобиль заводится, но затем глохнет

Существует множество причин, которые могут вызвать у вас беспокойство. Наиболее вероятной причиной может быть неправильное чтение одного из датчиков двигателя. Если компьютер не получает правильную информацию, двигатель может не продолжать работу. ..

Замена вторичной катушки для Lexus ES 350 2007 года выпуска

Привет. Этот код устанавливается, когда первичная или вторичная цепь указанной катушки вышла из строя. Если вы не испытываете никаких проблем с управляемостью, то, скорее всего, схема не вышла из строя до такой степени…

Просмотрите другой контент

Услуги

Техническое обслуживание

Смета

Наша служба поддержки доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

---

Как установить угол опережения зажигания – сохранить классические автомобили

Правильная установка момента зажигания может означать разницу между хорошим днем ​​и очень, очень плохим днем. Неправильный угол опережения зажигания может привести к плохой экономии топлива, низкой мощности или даже к перегоранию двигателя. Слишком мало времени — и вы теряете производительность, слишком много времени — и вы начинаете что-то ломать (и очевидная потеря производительности, которая с этим связана). Слишком большое опережение во времени гораздо хуже, чем слишком малое. Слишком много может привести к звону или детонации, что чрезвычайно вредно для вашего двигателя.

Это может привести к расплавлению поршней, их растрескиванию, поломке поршневых колец или даже к катастрофическому отказу двигателя. Всегда в наших интересах быть осторожным при корректировке времени и действовать небольшими шагами.

Лучшее, что вы можете сделать, когда задаетесь вопросом, как установить время, это быть консервативным и придерживаться заводских настроек. Если вы планируете добавить больше таймингов (более продвинутый IE), начните с малого и отправляйтесь на тест-драйв. Прислушайтесь к любым признакам пинга, это похоже на дребезжание шариков в консервной банке . Если вы слышите что-то похожее на стук, не пытайтесь полностью открыть дроссельную заслонку или ударить по машине. Остановитесь, вытащите хронометр, сделайте перерыв и отправляйтесь на тест-драйв.

Давайте начнем с общей идентификации:

1: Этот красный зажим представляет собой индуктивный датчик, который крепится к проводу свечи зажигания первого цилиндра. Он улавливает искровой сигнал по проводу.

2. Красный зажим подключается к положительному выводу автомобильного аккумулятора, а черный зажим подключается к отрицательному концу. Это подаст питание на индикатор времени.

3. Пистолет (Дух).

Это очень простой инструмент, теперь давайте перейдем к самому таймеру и некоторым его функциям:

1: При нажатии и удержании этот курок активирует пистолет и начинает излучать стробоскоп. (У некоторых пистолетов вместо спускового крючка есть кнопка)

2. С этого конца пистолета будет излучаться стробоскоп.

3. Этот конкретный синхронизирующий пистолет имеет так называемую «обратную шкалу», в основном предназначенную для гармонических балансиров, которые не имеют нескольких временных меток или на которых отмечена только верхняя мертвая точка. Оставим пока на «нуле».

Теперь рассмотрим гармонический балансировщик. Обратите внимание, что на нем выбит ряд цифр, они варьируются от 0 до 40; они представляют количество времени в градусах. Также есть указатель времени, указывающий на отметку 40 на балансире. Ноль указывает на верхнюю мертвую точку на поршне номер 1, числа под ним – это количество градусов до верхней мертвой точки поршня номер 1.

Чтобы начать проверку опережения зажигания, отсоедините вакуумный клапан и заглушите порт на карбюраторе. Вакуумное опережение исказит ваши показания времени при попытке установить базовый уровень. Отсюда вы можете определить поршень номер 1 и соответствующий провод свечи зажигания. Вам нужно будет прикрепить датчик от таймера к этому проводу. Попробуйте изолировать провод свечи зажигания от соседних проводов, чтобы избежать смешивания сигналов. В случае нашего Ford 302 цилиндр номер 1 будет поршнем со стороны переднего пассажира.

Затем найдите прижимной зажим распределителя и ослабьте его настолько, чтобы можно было повернуть распределитель. Не ослабляйте этот зажим слишком сильно, иначе ваш распределитель будет вращаться сам по себе при работающем двигателе. Вращая распределитель по часовой стрелке или против часовой стрелки, вы регулируете время! Не поворачивайте распределитель слишком сильно, так как даже малейший поворот изменит синхронизацию. В нашем случае вращение распределителя по часовой стрелке ускорит синхронизацию (увеличьте синхронизацию), а вращение его против часовой стрелки замедлит синхронизацию (уменьшите синхронизацию).

Закрепите красный и черный провода на аккумуляторе и проложите все провода подальше от вращающихся предметов и выхлопной трубы, садитесь в машину и заводите ее. Избегайте делать это под прямыми солнечными лучами, так как будет почти невозможно увидеть свет стробоскопа на гармоническом балансире. Если у вас есть таймер с обратным диском, убедитесь, что диск установлен на ноль. Направьте таймер на указатель времени над гармоническим балансиром и нажмите на курок, стробоскоп начнет мигать и подсвечивать соответствующий номер градуса. Указатель времени совпадет с соответствующим номером гармонического балансира; это ваша начальная установка времени. Вращение дистрибьютора изменит это число, обратите внимание на то, где в настоящее время установлено ваше время.

Сейчас мы оставим начальное время (ваше время в режиме ожидания) на 10 градусов. Попросите помощника сесть в машину и приглушить двигатель, пока вы направляете пистолет на метки времени; обратите внимание на максимальное чтение. В нашем случае тайминги достигали бы 31 градуса при 3000 об/мин и не поднимались бы выше. Это общее время . По мере увеличения оборотов двигателя вес внутри распределителя распределяется под действием центробежной силы и увеличивает синхронизацию. это называется механическое продвижение . В нашем случае механическое опережение добавило еще 21 градус к нашим первоначальным 10 градусам, что в сумме составляет 31 градус.

Начальное время не так важно, как общее время (10 от нашего начального + 21 от нашего механического продвижения). Слишком большое общее время может привести к повреждению. Отсюда мы заглушили машину, затянули прижимной зажим распределителя, сняли лампочку синхронизации и подключили наш вакуум. начальный плюс 21 градус, который добавляется от механического продвижения. Мы обнаружили, что он дает хорошую мощность без признаков звона или детонации.

В зависимости от вашего дистрибьютора можно изменить время, которое добавляет механическое продвижение. Это делается путем замены стопорной втулки в распределителе, чтобы либо ограничить, либо увеличить ход механического продвижения. Большинство дистрибьюторов послепродажного обслуживания поставляются с набором пружин, втулок и справочной таблицей, чтобы отрегулировать, при каких оборотах максимальное время или какое механическое опережение дается.

комментариев

комментариев

сторонников

Как установить распределитель и настроить начальное время

(Изображение/Джефф Смит)

Установка распределителя в двигатель — это проверенная временем процедура, которая существует с тех пор, как первые двигатели кашлянули, пробившись к жизни более 100 лет назад.

Благодаря последнему поколению двигателей без распределителя эти традиционные знания перестали быть обязательными. Но если вы работаете со старым двигателем с дистрибьютором, это важная информация.

Процесс прост, и чтение займет больше времени, чем выполнение задачи, так что давайте начнем.

Для этой процедуры мы будем использовать малоблочный Chevy, потому что это был самый близкий двигатель для фотографий. Однако процесс, который мы опишем, одинаков для любого четырехтактного двигателя.

Наш конкретный двигатель — это совершенно новый двигатель Chevrolet Goodwrench, на который мы уже установили новый впускной коллектор.

В нашем случае были сняты все свечи зажигания, что значительно упрощает переворачивание двигателя. Если двигатель находится в автомобиле, вы можете использовать стартер, чтобы провернуть двигатель.

Сняв свечу зажигания номер один, приложите большой палец к отверстию, поворачивая двигатель. Как только вы почувствуете нарастание компрессии, найдите нулевую отметку на гармоническом балансире , чтобы приблизиться к временной метке. Мы предпочитаем устанавливать начальную синхронизацию для большинства двигателей на 10 градусов до верхней мертвой точки (ВМТ).

С помощью этого набора снимите крышку с распределителя. Мы используем дистрибьютор Summit HEI . Мы используем черный Sharpie, чтобы поставить метку на корпусе распределителя, где мы хотим, чтобы провод свечи зажигания номер один располагался. Его можно разместить где угодно, но если вы традиционалист Chevrolet, он окажется примерно в положении «5 часов» на распределителе, если смотреть на него спереди двигателя.

Также отметьте положение соответствующего провода штепсельной вилки номер один на крышке распределителя. Мы использовали кусок малярного скотча.

Установив эти метки, вставьте распределитель с прокладкой в ​​отверстие распределителя так, чтобы ротор был направлен рядом с меткой номер один.

Поскольку ведущая шестерня распределителя входит в зацепление с зубьями распределительного вала, ротор немного перемещается по часовой стрелке. Расположите распределитель таким образом, чтобы адсорбер вакуумного усилителя располагался со стороны пассажира двигателя и был направлен приблизительно вперед. Если ротор не направлен близко к метке номер один, потяните распределитель и переместите ротор, пока он не приблизится.

Если вам не очень повезет, то распределитель не упадет полностью во впускной коллектор. Почти во всех случаях распределитель будет находиться на расстоянии около 3/8 дюйма от коллектора. Это нормально и вызвано тем, что привод масляного насоса не входит в зацепление с приводным выступом в распределителе. Можно снять трамблер и попробовать переориентировать шлиц привода масляного насоса длинной прямой отверткой, но это несколько сложно.

Легче оставить распределитель на месте, а затем запустить двигатель стартером, оказывая очень легкое давление вниз на корпус распределителя. Примерно через пол-оборота распределитель встанет на место. Теперь нам нужно будет провернуть двигатель, пока он снова не окажется в положении 10 градусов до ВМТ. После этого убедитесь, что ротор направлен рядом с меткой на корпусе распределителя для провода свечи зажигания номер один. Если ротор не указывает на номер один, вы можете повернуть корпус распределителя, но если он отклоняется более чем на один зуб, это потребует слишком сильного поворота корпуса распределителя. Вместо этого вам нужно будет снять распределитель и повторить предыдущий процесс, так как ротор находится в неправильном положении.

С ротором, близким к положению номер один, поверните корпус распределителя, пока ротор не укажет прямо на метку положения клеммы номер один свечи зажигания на распределителе. Теперь установите крышку распределителя и прижмите корпус распределителя к впускному коллектору прижимным хомутом. Слегка затяните его — возможно, нам придется переместить его снова, когда двигатель запустится.

Установив распределитель, установите все свечи зажигания. Теперь мы можем подключить провода свечей зажигания к распределителю.

Предположим, вы никогда раньше этого не делали. Прежде чем мы сможем разместить провода в крышке распределителя, первое, что нам нужно знать, это то, в каком направлении вращается ротор.

Для нашего двигателя Chevrolet вы заметите, что ротор вращается по часовой стрелке. Форды с малым и большим блоком поворачиваются против часовой стрелки.

…

Технический совет: Один из быстрых способов отличить любой распределитель с вакуумной подачей состоит в том, чтобы положить руку параллельно канистре с вакуумной подачей, а затем согнуть пальцы внутрь по направлению к середине корпуса распределителя. Направление, на которое указывают ваши пальцы, является направлением движения ротора. На дистрибьюторе Chevy вы будете использовать левую руку, а на Ford вы будете использовать правую руку. Это крутой маленький трюк, который вы можете использовать на любом распределителе, чтобы определить его вращение.

…

В двигателях Chevy с малым и большим блоком цилиндр номер один всегда находится спереди со стороны водителя.

Chevrolet также нумерует свои цилиндры нечетными номерами с левой (водительской) стороны и четными цилиндрами с правой стороны.

Левая сторона имеет номера 1-3-5-7, а правая сторона 2-4-6-8.

Форд делает по-другому. Форд нумерует свои цилиндры номером один справа спереди, нумерует справа 1-2-3-4 с левой стороны 5-6-7-8. Другие производители нумеруют свои цилиндры по-разному, поэтому вам следует проверить в Интернете, если вы не уверены.

См. памятку по порядку зажигания OnAllCylinders для установки проводов вилки в правильном порядке.

(Image/OnAllCylinders)

Порядок включения нашего маленького блока Chevy: 1-8-4-3-6-5-7-2, так что именно в таком порядке мы будем устанавливать штекерные провода.

Мы начали с номера один и прошлись по крышке распределителя по часовой стрелке, используя комплект проводов для свечей зажигания Summit . Лучший способ сделать это, чтобы не запутаться, — просто следовать порядку зажигания, устанавливая каждый штекерный провод по порядку.

Оставьте немного места для проводов свечей зажигания, чтобы обеспечить свободу движения в распределителе. Для Chevy убедитесь, что 5 и 7 установлены правильно. Если случайно перепутать провода, двигатель будет не в восторге.

Прежде чем пытаться запустить двигатель, убедитесь, что распределитель подключен к коммутируемому питанию. В распределителе HEI имеется трехжильный внутренний разъем между модулем HEI и крышкой.

На внешней стороне этого разъема есть два отдельных разъема меньшего размера — один для питания от замка зажигания (с маркировкой BATT), а другой для тахометра. Когда эти соединения установлены, а распределитель, вилки и провода подключены, мы почти готовы запустить двигатель.

Подсоедините лампу синхронизации к первому цилиндру. Теперь мы готовы запустить двигатель. Предполагая, что двигатель запускается, убедитесь, что двигатель работает на холостом ходу на надлежащих оборотах холостого хода, а не на быстром холостом ходу воздушной заслонки.

Важно, чтобы двигатель работал на холостом ходу на прогретом холостом ходу. Вполне вероятно, что наше статическое опережение зажигания на коленчатом валу на холостом ходу может не соответствовать желаемым 10 градусам до ВМТ.

Если его необходимо заменить, просто ослабьте прижимную гайку и отрегулируйте распределитель так, чтобы начальная синхронизация коленчатого вала соответствовала желаемой величине синхронизации. Конечно, на этом этапе вы можете установить начальное время в соответствии с его соответствующими характеристиками.

Мы сохраним обсуждение начального, механического и вакуумного опережения для последующего рассказа, но теперь у вас есть распределитель на месте и правильно подключены провода штепсельной вилки, и вполне возможно, что двигатель теперь будет работать намного лучше при правильном синхронизированное зажигание.

Это детали, которые мы будем использовать для установки этого распределителя, в том числе новый распределитель Summit HEI, 90-градусные концы штекерных проводов для штыревых концов распределителя и прижимной зажим распределителя. (Изображение/Джефф Смит) Мы отметили, где мы хотели, чтобы провод свечи зажигания номер один располагался на корпусе распределителя. Завод разместил его в этом месте у большинства дистрибьюторов Chevy. Мы разметили корпус и наклеили на крышку кусок скотча. (Изображение/Джефф Смит) Затем мы использовали болт на коленчатом валу по часовой стрелке, чтобы провернуть двигатель, пока не почувствовали компрессию в отверстии свечи зажигания номер один, и поместили балансир на 10 градусов до верхней мертвой точки (ВМТ). (Изображение/Джефф Смит)(Изображение/Джефф Смит)Примечание: внутри ведущей шестерни распределителя находится штифт, который входит в зацепление с прорезью привода масляного насоса, чтобы вращать масляный насос при вращении распределителя. Этот хвостовик становится важным, когда мы опускаем распределитель на место, так как хвостовик, скорее всего, не зацепит привод масляного насоса. (Изображение/Джефф Смит) Нанесите смазку для обкатки или моторное масло на шестерню распределителя и с прокладкой на распределителе опустите распределитель в отверстие в коллекторе. Слегка выровняйте ротор против часовой стрелки от метки на корпусе и зацепите зубья шестерни. Зубья шестерни изогнуты, что слегка раскачивает ротор. Возможно, вам придется поиграть с этим пару раз, чтобы поместить ротор в правильное положение. (Изображение/Джефф Смит) У вас есть примерно 20-процентная вероятность того, что распределитель опустится до упора и окажется заподлицо с впускным отверстием из-за хвостовика привода масляного насоса. Почти гарантировано, что распределитель сядет на впускной коллектор и будет выглядеть вот так. Не нажимайте на распределитель вниз. (Изображение/Джефф Смит) Чтобы включить привод масляного насоса, слегка надавите на верхнюю часть корпуса распределителя и поверните двигатель по часовой стрелке, пока распределитель не встанет на место на коллекторе. Как только распределитель опустится, установите прижимной зажим распределителя и слегка затяните его. (Изображение/Джефф Смит) Теперь вращайте двигатель по часовой стрелке, держа палец над отверстием свечи зажигания номер один, пока ротор снова не достигнет 10 градусов до ВМТ, одновременно отмечая давление на палец над отверстием свечи зажигания. Также убедитесь, что ротор по-прежнему указывает на метку, указывающую положение номер один на распределителе. Установите крышку распределителя, убедившись, что метка ленты совмещена с меткой Sharpie на корпусе распределителя. (Изображение/Джефф Смит) Чтобы определить вращение распределителя, совместите руку с канистрой вакуумного продвижения. Направление, в котором сгибаются ваши пальцы, покажет направление вращения распределителя. В этом случае с распределителем Chevy ротор вращается по часовой стрелке. (Изображение/Джефф Смит) Нам нравится размещать каждый провод на свече зажигания и сначала прокладывать его к распределителю. Затем мы измеряем каждый провод штекера отдельно, оставляя место для поворота распределителя, чтобы установить окончательную синхронизацию, а затем обжимаем штекер HEI на проводе. Мы помещаем небольшое количество прилагаемой смазки в чехол, чтобы было легче нажимать на провод. (Изображение/Джефф Смит) Когда распределитель установлен и провода установлены, остается только установить начальную синхронизацию. (Изображение/Джефф Смит) Мы запустили двигатель, проверили первоначальный угол опережения зажигания и обнаружили, что он немного опережает угол на 16 градусов, поэтому мы вернули его обратно на 10 градусов, что также снизило скорость холостого хода примерно до 850 об/мин. (Изображение/Джефф Смит)

Как правильно установить угол опережения зажигания Honda

Большинство людей, называющих себя «автолюбителями», не имеют ни малейшего представления о фактическом обслуживании своего автомобиля/двигателя. Им может быть меньше дела до долговечности двигателей или того, будет ли он обеспечивать надежную мощность. С тех пор, как я увлекаюсь автомобилями, я всегда часто выполнял техническое обслуживание. Замена масла каждые тысячу миль, регулировка клапанов, установка опережения зажигания, промывка охлаждающей жидкости и замена трансмиссионного масла каждые 3000 тысяч миль (или, в случае моей гоночной машины, после каждого уик-энда на треке). Как вы можете ожидать, что ваш автомобиль выдержит издевательства, которые вы ему оказываете, если эти ключевые элементы не обслуживаются? Это то же самое, что и спортсмены: они хорошо питаются, принимают добавки, принимают английскую соль, делают массаж и остаются гибкими. они не могут просить свое тело дать им 100%, если они не поддерживают его. То же самое можно сказать и о вашем автомобиле: регулярное техническое обслуживание является ключом к надежной/мощной машине.

Когда я впервые заменил свой D16y8 на свой EK, на жгуте проводов, который я использовал, не было заглушки угольного бачка. Это время от времени вызывало CEL просто потому, что ECU не получал показания для системы EVAP. Это немного раздражало, но я смог найти чит, чтобы это не продолжалось. Если бы вы не тормозили более 8 секунд без какой-либо модуляции дроссельной заслонки (вообще без педали газа). Итак, скажем, если бы я подъезжал к красному свету, я бы просто сделал небольшое движение пяткой-носком, чтобы ячмень немного щелкнул на дроссельной заслонке, чтобы ЭБУ считывал изменение TPS, и это вызвало бы CEL. Это все еще раздражало, потому что я так много делал, замедляясь. Решение состояло в том, чтобы получить жгут перемычек ECU для преобразования OBD2-a в OBD1, чтобы я мог запустить ECU P28 и не было датчика EVAP, и я не выдавал бы CEL, независимо от того, как долго я тормозил без газа.

ЭБУ P28 немного отличается от ЭБУ P2P OBD2-a sohc vtec, который я использовал ранее. Красная линия P28 составляет 7200 об / мин, а P2P — 6800 об / мин. Переключение vtec составляет 4800 об/мин, а P2P — 5600 об/мин. Естественно, вся топливная карта и зажигание должны были быть другими. Из-за этого моя машина падала плашмя на неинтересных 5500-6000 об/мин. Я знал, что угол опережения зажигания может повлиять на мощность ваших автомобилей как на высоких, так и на низких оборотах, поэтому я решил написать статью о том, как отрегулировать угол опережения зажигания. Это будет то же самое для любой серии D, и я совершенно уверен, что для любой серии B. Серии F/H/K делают это немного по-другому, однажды мы сможем сделать для них инструкции.

Шаг 1: Выведите свой гоночный автомобиль из гаража и заезжайте ежедневно.

Шаг 2: Доведите машину до нормальной рабочей температуры. Убедитесь, что это не на карте холода, обычно я жду, пока вентилятор полностью заработает, затем выключаю и вынимаю ключ.

Шаг 3: Вы собираетесь найти блок управления двигателем со стороны пассажира в пространстве для ног, снимите пластиковую крышку и найдите двухпроводную синюю перемычку. Его также можно хранить в зеленой резиновой «заглушке», которая служит держателем, чтобы перемычка не шумела и не гремела. Если у вас машина относительно стоковая, то скорее всего она еще будет в этом резиновом держателе. Если у автомобиля было несколько двигателей или ЭБУ, то, скорее всего, он просто болтается там внизу, возможно, вам придется покопаться, поскольку предыдущий владелец мог спрятать перемычку. Поверьте, это где-то есть!

Вы можете увидеть резиновую зеленую заглушку прямо над синей двухпроводной перемычкой. Два провода — это также то, что вы могли бы использовать для «прыжка», чтобы прочитать ваши коды CEL.

Далее вам нужно сделать проволочную перемычку, как это сделал я, или согнуть скрепку. Затем вставьте в двухпроводную перемычку.

Убедитесь, что провод надежно вставлен, вы же не хотите, чтобы он выпал во время измерения времени. Причина, по которой вы отключаете эту вилку, заключается в том, что ЭБУ будет работать на базовой карте. Если вы этого не сделаете и продолжите регулировать синхронизацию, ЭБУ попытается внести свои собственные корректировки, пока вы пытаетесь настроить синхронизацию. (обратите внимание, что переключение вилки приведет к тому, что ваш CEL загорится, но это нормально, и именно так вы узнаете, что ЭБУ работает на базовой карте времени). CEL должен оставаться включенным все время, пока вы регулируете время. Он исчезнет, ​​когда вы удалите перемычку.

Шаг 4: достаньте индикатор времени и правильно подключите его.

Подведите провода питания к положительной и отрицательной клеммам аккумулятора.

Затем прикрепите магнитный зажим на эффекте Холла к проводу свечи зажигания цилиндра № 1. На этой картинке на крышке ремня ГРМ есть метка-указатель, как прицел. Вам захочется смотреть прямо сверху вниз. Вы будете выстраивать три группы очков с помощью указателя. красный в центре — это тот, с которым вы хотите выстроиться.

Обратите внимание, что на картинке они не выстроены в линию, просто шкив кривошипа остановился, когда я заглушил машину. На шкиве немного правее есть одинокая метка, предназначенная для выравнивания ВМТ при регулировке ремня ГРМ, кулачков, водяного насоса или в любом другом случае, когда ремень ГРМ должен сняться. На кулачковом механизме (ах) также есть метка (ы) в зависимости от того, какой у вас SOHC или DOHC. так вы убедитесь, что двигатель находится в ВМТ (верхней мертвой точке) перед его запуском. если стрелки на распредвале и метка ВМТ не совпадают должным образом, даже не пытайтесь завести машину. Вы можете в конечном итоге разбить клапаны о поршни, и вся эта статья не имеет для вас значения, так как вам нужно иметь правильное механическое время, чтобы правильно установить момент зажигания. Вас интересует только группа из трех знаков. красный «средний» — это тот, который вы хотите выровнять с указателем. отметка слева или «спереди» от машины будет на два* опережающей, а отметка справа или «сзади» от машины будет на два* отсталой. вы можете внести небольшие коррективы в мощность вашего автомобиля, регулируя или замедляя синхронизацию. Слишком много может иметь пагубные последствия, поэтому будьте осторожны.

Шаг 6: ослабьте три болта на 12 мм, крепящие распределитель. Вы просто хотите, чтобы они были достаточно свободными, чтобы вы могли вращать распределитель, у вас должно быть некоторое сопротивление при попытке его вращения. Они должны оставаться незакрепленными во время движения автомобиля, чтобы вы могли внести коррективы.

Шаг 7: Теперь, предположив, что ваше механическое время правильное, теперь вы собираетесь завести автомобиль, и ваш индикатор времени должен работать и считывать обороты. Убедитесь, что ваш автомобиль не был выключен достаточно долго, чтобы остыть. Вы собираетесь отрегулировать скорость холостого хода, обычно это 750 об / мин, но для уверенности посмотрите спецификации для вашего конкретного приложения. В верхней части корпуса дроссельной заслонки есть винт с плоской головкой для регулировки холостого хода.

убедитесь, что вы ищете настройки для вашего конкретного двигателя.

правильно установите холостой ход, как вы можете видеть, мой был установлен слишком низко работают как стробоскоп и создают впечатление, что шкив на мгновение останавливается. вы хотите совместить красную «среднюю» метку с указателем на крышке ремня ГРМ. Вы собираетесь вращать распределитель по часовой стрелке для замедления и против часовой стрелки для продвижения вперед. не требуется много времени, чтобы сдвинуть время на несколько градусов, поэтому будьте осторожны.

как видите, одной рукой я держу хронометр, а другой вращаю распределитель. После того, как он выровнен, вы собираетесь затянуть только один из болтов распределителя, а затем оглянитесь на шкив, чтобы убедиться, что он не изменил синхронизацию. Если все в порядке, то затяните еще два болта трамблера.
