Как устроена АКПП на гидротрансформаторе | Автомат с гидротрансформатором

Не падайте в обморок, это несложно. Мы объясним все это в ближайшее время. Но сначала давайте разберемся с терминологией. Дело в том, что многие ошибочно относят к автоматической трансмиссии два взаимосвязанных узла: саму трансмиссию и гидротрансформатор.

Конвертер состоит из двух лопастных машин — центробежного насоса и центробежной турбины. Между ними находится направляющий аппарат — реактор. Насосное колесо жестко связано с коленчатым валом двигателя, турбинное колесо — с валом коробки передач. В зависимости от режима работы реактор может вращаться свободно или быть заблокирован односторонней муфтой.

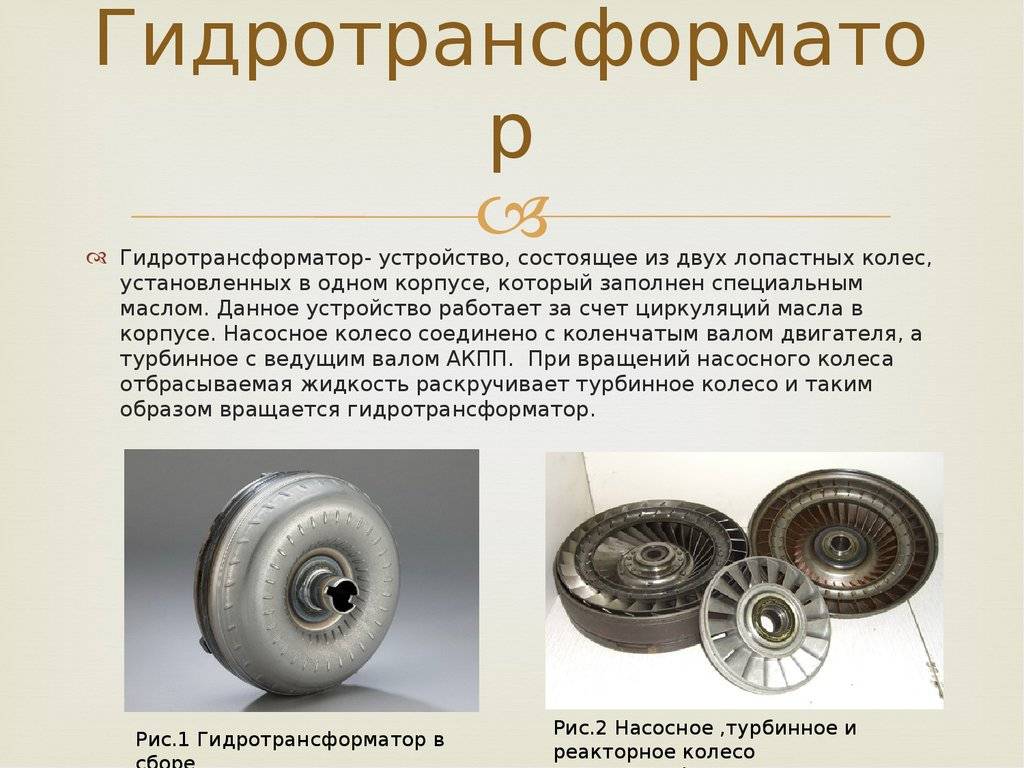

Гидротрансформатор

Полезная энергия в коробке передач с гидротрансформатором расходуется гидротрансформатором на выталкивание (и нагрев) масла. Кроме того, много энергии «потребляет» насос, который создает рабочее давление в линиях управления. Отсюда и более низкая эффективность. Поэтому предпочтительнее механические роботизированные коробки передач и вариаторы.

Гидротрансформатор является отличным демпфером крутильных колебаний

Гидротрансформатор является отличным демпфером крутильных колебаний и способен гасить сильные толчки, передаваемые от двигателя к коробке передач и наоборот. Кстати, это очень полезно для срока службы двигателя, коробки передач и ходовой части. Но гидротрансформатор также может стать причиной многих проблем. Например, он не позволяет завести автомобиль с «толчка».

Передача крутящего момента от двигателя к трансмиссии осуществляется за счет потока рабочей жидкости (масла), которая выбрасывается через лопасти насосного колеса на лопасти турбинного колеса. Зазоры между насосным колесом и турбиной минимальны, а их лопастям придана особая геометрия для создания непрерывного потока рабочей жидкости. Поэтому между двигателем и коробкой передач нет жесткого сцепления. Это позволяет двигателю работать и останавливаться при включенной коробке передач и обеспечивает плавную тягу.

Схема работы гидротрансформатора АКПП

Схема гидротрансформатора

Внутреннее устройство гидротрансформатора

Масло в гидротрансформаторе движется по этому запутанному пути. Чтобы увеличить скорость и крутящий момент на турбинном колесе, гидротрансформатор блокируется. Но в этом случае эффективность передачи несколько снижается.

Следует сказать, что по описанной выше схеме работает гидравлическое сцепление, которое просто передает крутящий момент без преобразования его величины. Для изменения крутящего момента гидротрансформатор сконструирован с реактором. Это то же самое колесо с лопастями, но в сочетании с картером (корпусом) редуктора оно не вращается (заметим, до определенного крутящего момента). Лопатки реактора находятся на пути, по которому масло возвращается от турбины к насосу, и имеют специфический профиль. Когда реактор неподвижен (режим гидротрансформатора), он увеличивает расход рабочей жидкости, циркулирующей между колесами. Чем выше скорость масла, тем больше его кинетическая энергия, тем сильнее воздействие на турбинное колесо. Благодаря этому эффекту крутящий момент, развиваемый на валу турбинного колеса, может быть значительно увеличен.

гидротрансформатор ZF

Гидротрансформатор ZF и многодисковое сцепление Sachs, которое блокирует насосное и турбинное колеса.

Представьте себе стандартную ситуацию — передача в коробке передач уже включена, а мы стоим на месте и нажимаем на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в состоянии покоя, и крутящий момент на нем в полтора-два раза (в зависимости от конструкции) превышает крутящий момент, развиваемый двигателем на этих оборотах. Кстати, крутящий момент на выходном валу гидротрансформатора будет тем больше, чем выше обороты двигателя. Когда педаль тормоза отпущена, автомобиль ускоряется. Ускорение будет продолжаться до тех пор, пока крутящий момент на колесах не сравняется с сопротивлением движению автомобиля.

BMW X5 алюминиевый селектор управления автоматической коробкой передач

Когда турбинное колесо приближается к скорости насосного колеса, реакторное колесо освобождается и начинает вращаться вместе со своими двумя «партнерами». В этом случае считается, что гидротрансформатор переключился в режим гидравлического сцепления. Это снижает потери и повышает эффективность преобразователя.

Поскольку в некоторых случаях нет необходимости в преобразовании крутящего момента или скорости, конвертер может быть заблокирован фрикционной муфтой в определенное время. Этот режим снижает эффективность передачи примерно до единицы, проскальзывание между лопастями в этом случае по определению исключено.

Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в гору. Скорость автомобиля начнет снижаться, а нагрузка на ведущие колеса увеличится. Гидротрансформатор мгновенно реагирует на это изменение. Когда турбина начинает замедляться, колесо гидротрансформатора начинает автоматически тормозить, что увеличивает скорость циркуляции жидкости, что автоматически увеличивает крутящий момент, приложенный к валу от колеса турбины (читай: к колесам). В некоторых случаях увеличенного крутящего момента достаточно для подъема на холм без необходимости переходить на пониженную передачу.

Поскольку гидротрансформатор не способен обрабатывать скорость и крутящий момент в широком диапазоне, он оснащается многоскоростной коробкой передач, которая также способна изменять обороты (другими словами, двигаться задним ходом). Коробки передач, соединенные с гидротрансформаторами, обычно содержат ряд планетарных передач и имеют много общего с привычными нам «механическими» коробками передач.

Шестерни АКПП

Когда коробка передач поднята, двигатель поворачивает водителя. Выходной вал находится в зацеплении с солнечной шестерней и в то же время кольцевая шестерня заблокирована, если вы ослабите кольцевую шестерню и с помощью сцепления зафиксируете ее на водиле, вы получите прямую линию. Мощность поступает от кольцевой шестерни.

В механической коробке передач шестерни находятся в постоянном зацеплении, а ведомые колеса свободно вращаются на вторичном валу. Когда вы включаете шестерню, вы механически фиксируете соответствующую шестерню на валу шестерни. Автоматические коробки передач работают по тому же принципу. Но планетарные редукторы (или шестерни) имеют некоторые интересные особенности. Они состоят из нескольких компонентов — шестерни, сателлитов, солнечной шестерни и кольцевой шестерни.

Планетарные редукторы АКПП

Вращая одни части и блокируя другие, такие передачи позволяют изменять соотношение, или скорость и силу, передаваемую через планетарные шестерни. Планетарные коробки передач приводятся в движение выходным валом гидротрансформатора, а их отдельные компоненты блокируются ремнями или фрикционными пакетами (в механической коробке передач эту роль выполняют синхронизаторы и блокирующие муфты).

Как реально выглядят планетарные редукторы АКПП

Планетарные редукторы. Привод (1), сателлиты (2), шлицы солнечной шестерни (3).

Коробка передач включается следующим образом. Трение осуществляется гидравлическим толкателем, который, в свою очередь, приводится в действие давлением жидкости, используемой в гидротрансформаторе. Это давление создается специальным насосом и под контролем инженера-электронщика распределяется между отдельными зубчатыми муфтами с помощью специальной системы электроклапанов — соленоидов — в соответствии с алгоритмом работы трансмиссии.

Пакеты фрикционов АКПП

Пакеты фрикционных сцеплений состоят из нескольких колец — неподвижного и подвижного. Они свободно вращаются относительно друг друга до тех пор, пока не потребуется включить редуктор. Гидравлический толкатель включает муфты, когда в соответствующей магистрали создается рабочее давление. Когда скользящие элементы жестко соединены, например, с планетарной передачей, ползун блокируется и передача включается.

Большая разница между автоматической коробкой передач и обычной механической коробкой передач заключается в том, что передачи переключаются почти непрерывно в потоке мощности. Один выключен, другой включен практически в один и тот же момент. Сильные рывки при переключении передач практически исключены, так как они гасятся упомянутым выше гидротрансформатором. Хотя следует отметить, что современные коробки передач со спортивной регулировкой не могут похвастаться плавностью хода. Толчки при их работе вызваны более быстрым переключением передач: такая схема позволяет восстановить некоторое время при ускорении, но вызывает ускоренный износ фрикционных муфт. Коробка передач и шасси в целом тоже пострадали не лучшим образом.

Автоматическая коробка передач Audi Q7 — схема

Система управления автоматических трансмиссий первого поколения была полностью гидравлической. В дальнейшем гидравлика использовалась только как исполнительная часть системы управления, в то время как электронная система отвечает за создание алгоритма работы. Это позволяет реализовать различные алгоритмы работы коробки передач — режим резкого ускорения, спортивный режим, экономичный режим, зимний режим….

восьмиступенчатая гидромеханическая коробка передач

Одна из последних разработок ZF — восьмиступенчатая гидромеханическая коробка передач. Производители утверждают, что трансмиссия экономит до 6% топлива по сравнению с аналогичным шестиступенчатым «автоматом» и 14% по сравнению с пятиступенчатым. Логично, что большое количество передач увеличивает время нахождения двигателя в наиболее «эффективном» режиме, и расход топлива на единицу мощности минимален. Потеря времени на ненужные смены? Не очень.

В режиме Sport, например, мощность двигателя используется в полной мере. Каждая последующая передача включается на скорости, близкой к той, при которой возникает максимальный крутящий момент. При дальнейшем разгоне частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. Теперь автомобиль разгоняется гораздо быстрее, чем в «экономичной» или «нормальной» программах.

Управляющие клапаны гидравлического блока управления

В большинстве современных автомобилей с автоматической коробкой передач отдельные режимы управления активируются в зависимости от стиля вождения водителя. Электроника регулирует тандем двигатель-трансмиссия независимо друг от друга. Компьютер оценивает информацию от ряда датчиков и решает, когда следует переключить передачу в соответствии с желаемой схемой переключения. Если стиль вождения размеренный и плавный, контроллер вносит соответствующие коррективы, чтобы двигатель не переходил принудительно в режим повышенной мощности, что положительно сказывается на расходе топлива. Как только водитель «нервничает» и начинает чаще и резче нажимать на педаль акселератора, искусственный интеллект сразу же понимает, что ускорение и разгон должны происходить быстрее, и привод сразу же начинает работать в «спортивном» режиме. Если водитель начинает плавно нажимать на педали, «умная» электроника переключает коробку передач и двигатель в стандартный режим.

Шестиступенчатая коробка передач в Audi A8 с полным приводом

Все больше автомобилей оснащаются механическими коробками передач с полуавтоматическим режимом. Здесь водитель инициирует переключение передач, а контроллер — переключение. Однако это не означает, что электроника предоставляет большую свободу. В этом режиме часто увеличивается скорость переключения, но многие производители из соображений сохранения ресурса двигателя сохраняют время переключения таким же, как и в автоматическом режиме. Машиностроители по-разному называют эти системы — Autostick, Steptronic, Tiptronic.

Селектор АКПП под рулем — американский стиль

Американцы любят устанавливать селектор автоматической коробки передач на рулевой трубе. Европейцы и японцы ставят их на центральный тоннель.

Кстати, некоторые автоматические трансмиссии недавно стали настраиваемыми. Это стало возможным благодаря перепрограммированию блоков управления двигателем и трансмиссией. В программе управления автоматической коробкой передач они изменяют моменты перехода с одной передачи на другую для увеличения скорости разгона и существенного сокращения времени переключения.

Селектор АКПП Mitsubishi Lancer

Управление коробкой передач в ручном режиме в новом Mitsubishi Lancer может осуществляться как с помощью селектора, так и с помощью удобных магниевых подрулевых переключателей.

Электроника с каждым годом становится все умнее. Компьютеры научились анализировать износ фрикционов и генерировать соответствующее давление, необходимое для включения каждого сцепления. Регистрируя давление, можно прогнозировать износ фрикционных дисков и, следовательно, всей трансмиссии. Блок управления постоянно контролирует состояние системы, сохраняя в своей памяти коды неисправностей компонентов, которые не функционируют должным образом.

Четырехступенчатая коробка передач Hydra-Matic 2002 4T65-E (M76)

Четырехступенчатая коробка передач Hydra-Matic 2002 4T65-E (M76) и гидротрансформатор GM установлены поперечно на автомобиле как часть трансмиссии.

В некоторых форс-мажорных случаях блок управления начинает работать в режиме байпаса. Обычно в аварийном режиме все передачи в коробке передач выключаются и включается одна передача, обычно вторая или третья. В этой ситуации не рекомендуется (и не получится) обслуживать автомобиль, но программа поможет вам самостоятельно добраться до мастерской.

Все типы коробок передач способны удовлетворить автовладельцев своим обслуживанием в течение 200 000 километров с ненужным пробегом. Однако есть одно «но» — безотказная работа возможна только при правильной эксплуатации и регулярном и грамотном техническом обслуживании.

Режимы автоматической трансмиссии

«P» — парковка. В этом режиме все передачи отключены, выходной вал коробки передач и «нога» коробки передач, соединенная с ведущими колесами, затормаживаются механизмом блокировки коробки передач. Когда двигатель работает, ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» предотвращает излишнее «раскручивание» двигателя и чрезмерное перерасходование трансмиссионной жидкости.

«R» — реверс, по-русски — обратный.

«N» — нейтральный. В этом режиме двигатель и ведущие колеса не соединены. Автомобиль может передвигаться по берегу, а также буксироваться без буксировки ведущей оси.

Режим «D» или «Drive» позволяет вести машину. В этом режиме переключение передач происходит автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгоне двигатель «доводится» до максимальной мощности. Скорость переключения (в зависимости от конструкции и программы) может быть увеличена. Двигатель всегда находится в пусковом состоянии и, как правило, работает с крутящим моментом не ниже максимального. Забудьте об экономике.

«Кик-даун» — это режим, в котором происходит переключение на пониженную передачу для реализации интенсивного ускорения, например, при обгоне. Кик-даун происходит потому, что двигатель переключается в режим максимального кик-дауна, а также потому, что передаточное число понижающей передачи выше. Чтобы коробка передач переключилась в этот режим, нужно хорошо нажать на педаль газа. В коробках передач старого поколения для включения режима kick-down необходимо было нажать на педаль акселератора до щелчка.

При работе в режиме «Overdrive» или «O/D» повышающая передача включается чаще, переводя двигатель на более низкие обороты. «Overdrive» обеспечивает экономичное вождение, но его активация может привести к значительной потере динамики.

«Normal» реализует наиболее сбалансированный режим движения. Переключение на высшие передачи обычно происходит, когда двигатель достигает средних оборотов и на скорости чуть выше средней.

Если установить селектор напротив «1» (L, Low), «2» или «3», коробка передач не будет переключаться выше выбранной передачи. Эти режимы необходимы в тяжелых дорожных условиях, например, при движении по горным дорогам, буксировке прицепа или другого транспортного средства. В этом случае двигатель может работать в среднем и высоком диапазоне без переключения передач.

«W», «Зима», «Снег». — Так называемый «зимний» режим работы автоматической коробки передач. Чтобы предотвратить пробуксовку ведущих колес, переключитесь на вторую передачу. Переключение передач также может быть более плавным и медленным, чтобы не провоцировать ненужную пробуксовку. В этом случае ускорение может быть менее динамичным.

Поул-позиция определяется вовсе не наличием знаков «+» и «-«, а умением переключать передачи вручную. Разные производители «смешивают» передачи по-разному: с селектором АКПП, с кнопками на руле или под переключателями на рулевом колесе…. В этом режиме электроника не позволит вам переключить передачу, которая, по ее мнению, в данный момент является неподходящей. При работе с метками «сложение» и «вычитание» скорость переключения не будет выше, чем заданная программным обеспечением в режиме «Спорт». Преимуществом ручного режима является возможность упреждения.

Источник: drive.ru

Как работает гидротрансформатор АКПП

Гидротрансформатор автоматической коробки передач выполняет важную роль в передаче крутящего момента от мотора до трансмиссии.

Выполняет свою задачу также и в момент разгона и необходимости амортизации. Его очень часто называют бубликом или гидромуфтой – он представляет собой соединительную муфту в форме хлебного изделия.

Хотя трансформатор вынесен за пределы коробки передач, он – неотъемлемая её часть. С АКПП у него общий гидравлический блок управления и вовлечение в общую систему гидравлики. Выход гидротрансформатора со строя чреват распространением дефекта на ресурс всей коробки передач и гидравлики в первую очередь.

История появления

Впервые принцип передачи крутящего момента с помощью оборота воды между лопастными колесами без жесткой связи описал немецкий инженер Герман Феттинг в 1902 году. Спустя три года он получил патент на свое изобретение, которое назвал гидромуфтой. А в 1907 году механизм апробировали на скоростном судне, признав проект удачным. Это позволило владельцам торгового флота решить проблему плавности передачи момента от паровых двигателей судовым винтам большой мощности и усилить скорость хода.

Изобретение заинтересовало не только моряков, но и зарождающуюся автомобильную отрасль. C 1928 года гидромуфты появились на лондонских автобусах. Также гидромуфты появились на дизельных локомотивах железной дороги, обеспечивая их плавное отправление и прибытие. И, наконец, с 1939 года гидротрансформаторы прочно закрепились и на легковых автомобилях.

Устройство и принцип действия

Гидромуфта – закрытая тороидальная конструкция с расположенными внутри тремя колесами. Также внутри одного корпуса находится рабочая жидкость, которая выполняет две основные функции – смазки и охлаждения. Сам гидротрансформатор крепится к коленчатому валу и напрямую соединяется с коробкой передач. За подачу жидкости в корпус отвечает помпа. Именно она разбазаривает техническую жидкость при нарушении герметичности корпуса и приводит к уничтожению механических элементов.

Раннее гидромуфты управлялись непосредственно водителем механическим способом. Сегодня же 99% регуляторов АКПП управляет компьютер. Это привело к сокращению надежности узла, так как большинство водителей выбирает жесткие режимы езды на железном коне.

Блок управления получает сигналы о множества датчиков коробки передач и самого гидротрансформатора. При появлении неисправностей блок выдает сообщение на бортовой компьютер. Если же проблема серьезная, гидротрансформатор будет заблокирован. А это приводит к отключению двигателя при изменении режима работы коробки-автомата. Поскольку большинство проблем вызывают механические повреждения, то компьютерная диагностика или сообщение на дисплее системы управления появится не всегда. Необходима визуальная и тактильная проверка.

На сегодня главная задача инженеров-конструкторов – повышение надежности компьютерного управления гидротрансформаторами. Это должно привести к снижению процента поломок трансмиссии в дизельных моторах, где крутящий момент выше по сравнению с бензиновыми или возобновляемыми аналогами.

Пирамида изнашиваемости

Динамику изнашиваемости деталей гидтротрансформатора можно представить в виде пирамиде. Поломка одного яруса тянет за собой остальные. Исключение – вершина, но она сама по себе выходит со строя редко. Обычно ломается один из них ярусов. На дне пирамиды по вредности поломок находится фрикционная накладка поршня блокировки механизма. Без нее трансформатор спокойно может выполнять свои функции, однако его эксплуатация со съеденным фрикционом чреваты последствиями. Сначала пользователь ощутит рост потребления топлива, а затем проявятся:

• Ускорение сгорания ступиц плиты из-за его засорения фрикционом.
• Перегрев коробки передач из-за лысой муфты гидротрансформатора.
• Вибрация и уничтожение смежных с муфтой узлов.

При первых признаках пробуксовки или странного поведения трансформатора необходимо срочно направляться на ремонт. Каждый день откладывания равноценен пене за просроченный платеж. Вроде копейки, а за месяц набегает ощутимая сумма.

А если она потянет за собой сальники, уплотнители, шайбы, то вообще сумма может стать астрономической.

Стоит ли покупать новый гидротрансформатор вместо старого

Гидротрансформатор, как и этот текст, – вещь уникальная. Случаев удачной находки этой детали для конкретной коробки передач практически нет. А значит, придется покупать всю коробку.

Но лучше не затягивать до критического момента, а начать ремонт сразу после выявления проблемы. И тогда удастся получить дисконт за счет оперативного устранения неисправности. А для сдачи в ремонт достаточно заехать на ближайшую СТО и сообщить о проблеме. А мастера сделают все остальное.

Как работает гидротрансформатор?

История гидротрансформатора

Ранние трансмиссии требовали некоторого «ручного» управления для работы. Двигатель был напрямую связан с коробкой передач и остальной частью трансмиссии, автомобиль глохнет в любое время, когда он останавливается. Для остановки и поддержания двигателя в рабочем состоянии использовалось сцепление для разделения соединения между двигателем и коробкой передач. Эта ручная система использовалась с момента изобретения автомобиля до 19 века.30-е годы.

Немецкий инженер по имени Герман Фоттингер разработал и получил в 1905 году патент на гидравлический привод и преобразователь крутящего момента, начав движение к «автоматической» трансмиссии. В 1930-х годах Фоттингер передал лицензии на свой гидротрансформатор ряду компаний, включая Chrysler Corporation. В 1939 году General Motors стала первым производителем, использовавшим гидропривод в серийном автомобиле, когда они представили свою трансмиссию Hydromatic.

Как работает гидротрансформатор

Гидротрансформатор работает как гидромуфта, заменяющая сцепление в механической коробке передач. Это позволяет двигателю вращаться независимо от трансмиссии. Когда вы стоите, двигатель вращается медленно, и крутящий момент, проходящий через гидротрансформатор, мал. Когда вы нажимаете на педаль газа, а обороты двигателя увеличиваются, количество крутящего момента, передаваемого на гидротрансформатор, увеличивается, и автомобиль начинает двигаться.

Итак, как работает гидротрансформатор? Преобразователь крутящего момента в основном состоит из рабочего колеса, турбины, статора, сцепления и трансмиссионной жидкости. Рабочее колесо имеет лопасти, как у вентилятора, и вращается механически двигателем. Когда двигатель набирает обороты, крыльчатка вращается быстрее, что, в свою очередь, быстрее толкает трансмиссионную жидкость.

Затем трансмиссионная жидкость попадает в турбину, которая представляет собой вентилятор, похожий на рабочее колесо, и вращает трансмиссионный вал. Проблема с этим в том, что трансмиссионная жидкость движется в направлении, противоположном двигателю, поэтому она начнет тянуться за корпус гидротрансформатора и все тормозить. Это подводит нас к статору, еще одному веерообразному устройству, которое направляет трансмиссионную жидкость в обратном направлении, уменьшая сопротивление и повышая эффективность агрегата.

Последняя деталь, блокировочная муфта, позволяет крыльчатке и турбине сцепляться на более высоких скоростях, что уменьшает проскальзывание и, в свою очередь, повышает топливную экономичность системы. Packard и Studebaker использовали муфту блокировки еще в 1940-х годах, но от этой конструкции отказались из-за возросшей стоимости производства. Однако нехватка топлива в 1970-х годах заставила автопроизводителей искать пути повышения эффективности использования топлива. Блокировочная муфта была повторно введена Chrysler в 1978 году, а General Motors последовала ее примеру в 1919 году.79. С тех пор гидротрансформатор с блокировкой стал отраслевым стандартом.

Преобразователь крутящего момента работает, когда все эти части объединяются, позволяя блоку принимать мощность двигателя и передавать ее по мере необходимости на узел коробки передач. Преобразователь крутящего момента работает в 3 этапа: остановка, ускорение и блокировка. Во время «срыва» двигатель вращается вместе с крыльчаткой. Однако турбина не движется, и в результате транспортное средство не движется. Во время фазы ускорения двигатель приводит в движение рабочее колесо и увеличивает скорость трансмиссионной жидкости, что, в свою очередь, увеличивает скорость турбины (и, следовательно, остальной части транспортного средства). Окончательная фаза блокировки обычно происходит на скорости выше 40 миль в час и позволяет двигателю и трансмиссии вращаться с одинаковой скоростью без каких-либо остаточных проскальзываний или потери эффективности.

Признаки неисправного гидротрансформатора

Сложность деталей, работающих внутри гидротрансформатора, означает, что со временем они действительно выходят из строя. Есть некоторые признаки неисправного гидротрансформатора, за которым необходимо следить:

1. Утечка — Сложность деталей, работающих внутри гидротрансформатора, означает, что они действительно выходят из строя со временем. Сильный нагрев может привести к деформации внешнего корпуса гидротрансформатора и разрушению уплотнений, что приведет к утечкам. Поскольку трансмиссионная жидкость вытекает из гидротрансформатора, внутри остается меньше жидкости, что приводит к еще большему нагреву и большему повреждению.
2. Проскальзывание — Выход из строя гидротрансформатора может вызвать проблемы при переключении коробки передач с одной передачи на другую. Вместо чистого переключения вы можете почувствовать задержку переключения и увидеть, как обороты двигателя выше, когда он пытается включить другую передачу.
3. Перегрев — Давление внутри гидротрансформатора создает тепло, а тепло в конечном итоге приводит к поломке гидротрансформатора. Некоторые автомобили имеют сигнальную лампу температуры коробки передач, и она загорается, когда температура становится слишком высокой. Перегрев также может привести к тому, что автомобиль перейдет в «аварийный режим», при котором автомобиль будет оставаться на одной передаче (обычно 2–9). 0036-й или 3 ^-й ) и вообще не сместится.
4. Дрожание — Классическим признаком неисправного гидротрансформатора является дрожание. Поломка внутри гидротрансформатора создает дисбаланс в потоке жидкости, что создает дрожание, которое кажется почти таким, как будто вы едете по грунтовой дороге или по полосе грохота. Звук и вибрация гидротрансформатора — признаки того, что вам нужно срочно проверить его!
5. Загрязнение трансмиссионной жидкости — Высокая температура, давление и износ с течением времени приводят к выходу из строя деталей внутри гидротрансформатора. Когда это произойдет, жидкость будет переносить эти мелкие частицы по всей остальной части трансмиссии. Трансмиссионная жидкость потемнеет, часто будет пахнуть горелым, и вы сможете увидеть загрязнение жидкости при проверке уровня масла.

Особенности трансмиссии: Коробка передач 6L80 (и аналогичная 6L90) от General Motors была представлена ​​в 2005 году и используется до сих пор. Шестиступенчатая трансмиссия, разработанная для использования в автомобилях с задним приводом, использовалась в пикапах Chevrolet и GMC, Cadillac Escalade и GMC Yukon Denali, а также в высокопроизводительных Chevrolet Camaro и Corvettes. За прошедшие годы 6L80 стал хорошо известен проблемами с гидротрансформатором, приводящими к отказу трансмиссии. Недостаток конструкции в ранних моделях приводит к постоянному износу между крышкой гидротрансформатора и блокировочной муфтой. Это вызывает сильный нагрев, дрожание и, в конечном итоге, разрушение самого корпуса, в результате чего металлические части разбрасываются по всей трансмиссии.

Если вы столкнулись с одним из этих симптомов неисправности гидротрансформатора, позвоните нам!



Ремонт гидротрансформатора

Хорошая новость: мы здесь, чтобы помочь! Команда Advanced Transmission Center состоит из техников, которые имеют многолетний опыт диагностики, восстановления и ремонта автоматических коробок передач отечественных и импортных автомобилей. Мы являемся вашей местной мастерской по ремонту трансмиссии, и мы являемся наиболее надежным специализированным магазином для местных дилеров и общих автомобильных ремонтных мастерских. У нас есть возможность протестировать и диагностировать проблемы с вашим гидротрансформатором и использовать только качественные детали при ремонте гидротрансформатора.

В некоторых случаях, когда известно, что конкретный гидротрансформатор имеет проблемы, Advanced Transmission Center может порекомендовать использовать усиленный гидротрансформатор из алюминиевых заготовок. Две причины мотивируют использование преобразователей крутящего момента из заготовок: неправильная конструкция и применение для высоких нагрузок. Есть случаи, когда известно, что конструкция OEM имеет недостатки, которые приводят к преждевременному выходу из строя, и модернизированный гидротрансформатор может стать решением, позволяющим вернуть ваш автомобиль на дорогу. Кроме того, преобразователь крутящего момента из заготовок хорошо подходит для транспортных средств, работающих с нагрузками, близкими или превышающими пределы OEM. Это особенно хорошо подходит для строительных машин, буксирующих грузовиков, внедорожников, автомобилей для уборки снега, рабочих грузовиков и т. д.

В Advanced Transmission Center КАЖДЫЙ ремонт трансмиссии собственными силами включает в себя полностью восстановленный гидротрансформатор. В отличие от мастерских по ремонту трансмиссий второго уровня, мы считаем, что целостность восстановленной трансмиссии может быть нарушена, если повторно используется старый гидротрансформатор. Мы сотрудничаем с местной механической мастерской в ​​Денвере, специализирующейся исключительно на восстановлении автоматических преобразователей крутящего момента.

Если у вас возникли проблемы с гидротрансформатором или любая другая проблема, связанная с трансмиссией, обратитесь в Advanced Transmission Center в любом из наших офисов, и мы будем рады помочь! В отличие от дилерских центров или многих независимых ремонтных мастерских, мы являемся специалистами по трансмиссиям, обученными устранять проблемы, связанные с трансмиссией автомобиля. Вы можете обратиться в любое удобное для вас место.

Коробка автомат с гидротрансформатором: устройство и особенности

Не падайте духом, здесь нет ничего сложного. Мы сейчас все объясним. Но сначала разберемся с терминологией. Дело в том, что многие ошибочно называют автоматической коробкой передач два соединенных между собой узла: собственно коробку передач и гидротрансформатор.

Гидротрансформатор состоит из двух лопастных машин – пропеллерного насоса и центростремительной турбины. Между ними направляющий аппарат, реактор. Рабочее колесо жестко связано с коленчатым валом двигателя, турбина — с валом редуктора. Реактор в зависимости от режима работы может свободно вращаться, а может блокироваться с помощью обгонной муфты.

Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая перебрасывается лопатками рабочего колеса на лопатки турбины. Между рабочим колесом и турбиной предусмотрены минимальные зазоры, а их лопаткам придана особая геометрия, образующая непрерывный круг циркуляции рабочей жидкости. Итак, получается, что жесткой связи между двигателем и трансмиссией нет. Это обеспечивает работу двигателя и остановку автомобиля при включенной передаче, а также способствует плавной передаче тягового усилия.

Гидравлическая муфта может просто передавать крутящий момент без преобразования его значения. Для изменения крутящего момента в конструкцию гидротрансформатора введен реактор. Это то же колесо с лопастями, но оно, имея соединение с корпусом (кожухом) редуктора, не вращается (заметим, до определенного момента). Лопатки реактора расположены на пути возврата масла от турбины к насосу и имеют особый профиль. Когда реактор неподвижен (режим гидротрансформатора), он увеличивает расход рабочей жидкости, циркулирующей между колесами. Чем выше скорость движения жидкости, тем выше ее кинетическая энергия и тем большее воздействие она оказывает на турбинное колесо. Благодаря этому эффекту можно значительно повысить крутящий момент, развиваемый на валу турбинного колеса.

Представим стандартную ситуацию — передача уже включена, а мы стоим на месте и нажимаем на педаль тормоза! Что происходит в этом случае? Турбинное колесо неподвижно, и крутящий момент на нем в полтора-два раза выше (в зависимости от конструкции) того, что развивает двигатель при этих оборотах.

Кстати, чем выше обороты двигателя, тем выше крутящий момент на выходном валу гидротрансформатора. Вы просто отпускаете педаль тормоза, и машина заводится. Разгон будет продолжаться до тех пор, пока крутящий момент на колесах не сравняется с крутящим моментом сопротивления дороги.

Когда турбинное колесо приближается к частоте вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками». В этом случае говорят, что гидротрансформатор перешел в режим гидромуфты. Это снижает потери и повышает эффективность гидротрансформатора.

А так как нет необходимости в некоторых случаях преобразовывать крутящий момент и скорость, то гидротрансформатор может быть в определенные моменты полностью заблокирован с помощью фрикциона. Этот режим позволяет довести КПД трансмиссии практически до единицы, пробуксовка между лопаточными колесами в этом случае по определению невозможна.

Но представьте себе такую ​​ситуацию. Вы едете по прямой и вдруг начинаете подниматься. Скорость автомобиля начнет падать, а нагрузка на ведущие колеса увеличится. Гидротрансформатор немедленно отреагирует на это изменение. Как только скорость вращения турбины уменьшится, реакторное колесо будет автоматически замедляться, в результате увеличится скорость циркуляции рабочей жидкости, что автоматически приведет к увеличению крутящего момента, который будет передаваться на вал от турбинное колесо (думаю, колеса). В некоторых случаях увеличенного крутящего момента достаточно, чтобы подняться на уклон без переключения на более низкую передачу.

Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяется многоскоростной редуктор, который, кроме того, способен обеспечивать реверсивное вращение (проще говоря, обратное бегать). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам механическими коробками передач.

В механической коробке передач шестерни находятся в постоянном зацеплении, а ведомые свободно вращаются на вторичном валу. Включив любую передачу, мы механически блокируем соответствующую передачу на ведомом валу. Работа автоматической коробки передач основана на том же принципе. Но планетарные редукторы имеют некоторые интересные особенности. Они включают в себя несколько элементов: ведущую шестерню, шестерни, солнечную и кольцевую шестерни.

Путем вращения одних элементов и фиксации других такие редукторы могут изменять передаточные числа, то есть скорость вращения и усилие, передаваемое через планетарную передачу. Планетарные шестерни приводятся в движение от выходного вала гидротрансформатора, а соответствующие им элементы фиксируются фрикционными лентами и фрикционными пакетами (в механической коробке передач эту роль выполняют синхронизаторы и блокировочные муфты).

Трансмиссия включается следующим образом. Сцепление нажимается гидравлическим толкателем, который, в свою очередь, приводится в действие давлением рабочей жидкости, той, что используется в гидротрансформаторе. Это давление создается специальным насосом и распределяется между соответствующими шестеренчатыми муфтами под жестким контролем электроники с помощью специальной системы электромагнитных электромагнитных клапанов в соответствии с алгоритмом работы коробки.

Существенным отличием АКПП от обычных МКПП является то, что в первых передачи переключаются практически без перерыва в подаче крутящего момента. Один включается, другой выключается почти одновременно. Практически исключены сильные рывки при переключении, так как они гасятся уже упомянутым выше гидротрансформатором. Хотя, надо отметить, современные коробки передач со спортивной настройкой не могут похвастаться плавностью работы. Рывки при их работе вызваны более быстрой сменой передач: такое расположение позволяет сэкономить некоторое время при разгоне, но приводит к ускоренному износу фрикционов. Это также плохо сказывается на трансмиссии и ходовой части в целом.

Системы управления были полностью гидравлическими в автоматических коробках передач первого поколения. Позднее гидравлика сохранилась лишь как исполнительная часть системы управления. Благодаря ему можно реализовать различные алгоритмы работы коробки — жесткий разгон, спорт, эконом, зимний режим…

В спортивном режиме, например, тяга двигателя используется на сто процентов. Включение каждой последующей передачи происходит на частотах коленчатого вала, при которых развивается максимальный крутящий момент. При дальнейшем разгоне частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. В этом случае автомобиль развивает значительно большие ускорения по сравнению с осуществляемыми при работе экономичной и обычной программ.

На большинстве современных автомобилей с АКПП активируются определенные алгоритмы управления в зависимости от стиля вождения. Электроника адаптирует работу тандема двигатель-трансмиссия под себя. Компьютер, анализируя информацию с многочисленных датчиков, принимает решение о переключении передач в определенные моменты в зависимости от требуемого характера переключений. Если манера вождения размеренная и плавная, контроллер вносит соответствующие коррективы, при которых двигатель не работает в мощностных режимах, что положительно сказывается на расходе топлива. Как только водитель «занервничает» и начнет чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что разгон и разгон нужно делать быстрее, и силовой агрегат тут же начнет работать по спортивной программе. Если водитель плавно крутит педали, «умная» электроника переключит коробку передач и двигатель в нормальный режим работы.

Все большее количество автомобилей оснащается коробками передач, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь водитель отдает команды на переключение передач, а система управления обеспечивает переключатели. Но это не значит, что электроника позволит вам сходить с ума. Скорость переключения с одной передачи на другую в этом режиме часто увеличивают, но многие производители сохраняют время переключения таким же, как и в автоматическом режиме, заботясь о ресурсе силового агрегата. Автостроители называют эти системы по-разному – Autostick, Steptronic, Tiptronic.

Кстати, в последнее время некоторые АКПП можно тюнинговать. И это стало возможным благодаря перепрограммированию блоков управления двигателем и коробкой передач. Ради скорости разгона изменены моменты переключения передач в программе управления АКПП и значительно уменьшено время переключения.

Электроника год от года становится умнее. Компьютеры научились анализировать степень фрикционного износа и создавать соответствующее давление, необходимое для включения каждого сцепления. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а значит, и коробки передач в целом. Блок управления постоянно следит за исправностью системы, записывая коды неисправностей тех элементов, в которых в процессе эксплуатации возникли сбои.

Блок управления начинает работать по программе обхода в некоторых форс-мажорных случаях. Обычно в коробке передач в аварийном режиме запрещены все переключения, и включается какая-либо одна передача, как правило, вторая или третья. В этом случае эксплуатировать автомобиль не рекомендуется (да и не получится), но программа поможет добраться до ремонтной мастерской своим ходом.

Все виды коробок передач способны радовать автовладельцев своей службой с пробегом более 200 тысяч километров. Но есть одно но – безаварийная работа возможна при правильном обслуживании и регулярном квалифицированном осмотре.

Режимы АКПП

Р – стоянка. В этом режиме все передачи выключаются, выходной вал коробки передач и трансмиссионная магистраль, соединенная с ведущими колесами, блокируются механизмом блокировки коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает значительно раньше, чем при разгоне. Эта «защита от дурака» не позволяет безрезультатно нагружать двигатель и перекапывать трансмиссионную жидкость.

Р – реверс.

Н – нейтральный. В этом режиме двигатель и ведущие колеса не связаны. Автомобиль может двигаться накатом, также его можно буксировать без подъема ведущего моста.

Режим D или Drive позволяет двигаться. В этом режиме передачи переключаются автоматически.

S , Sport , PWR , Power из Shift режим самый динамичный и самый расточительный. При разгоне двигатель переводится в режим максимальной мощности. Скорость переключения передач (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда тонирован, как правило, работает на оборотах не ниже тех, при которых развивается максимальный крутящий момент. Забудьте об экономии.

Kick-down — режим, в котором переключение на пониженную передачу осуществляется для интенсивного разгона, например, при обгоне. Резкий подхват происходит за счет того, что двигатель выведен на максимальный КПД, и за счет большего передаточного числа редуктора. Для того, чтобы трансмиссия перешла в этот режим, нужно правильно нажимать на педаль газа. В трансмиссиях старшего поколения педаль газа нужно было класть, что называется, «до металла», пока не раздавался характерный щелчок, чтобы срабатывал Kick-down.

При работе в режиме Overdrive или O/D повышающая передача будет включаться чаще, что приведет к уменьшению оборотов двигателя. Овердрайв обеспечивает эффективное вождение, но его включение может привести к существенной потере динамики.

Норма реализует наиболее сбалансированный режим движения. Повышение передачи, как правило, происходит при достижении средних оборотов двигателя и на скоростях чуть выше средних.

Если поставить селектор на «1» ( L , Low ), « 2 » или « 3 », ваша коробка передач не будет переключаться выше выбранной передачи. Режимы востребованы в тяжелых дорожных условиях, например, при движении по горным дорогам, буксировке прицепа или другого автомобиля. При этом двигатель может работать в диапазоне средних и высоких нагрузок без переключения на повышенную передачу.

З , Зима , Снег – во избежание пробуксовки ведущих колес в этом режиме автомобиль трогается со второй передачи. Чтобы не вызывать ненужного проскальзывания, передачи можно переключать более плавно и на более низких скоростях. При этом разгон может быть не слишком динамичным. 9Знаки 0177 «+» и «-» определяют не положение полюса, а возможность ручного переключения передач. Разные производители позволяют «смешивать» передачи по-разному: с помощью селектора АКПП, кнопок на руле или подрулевых лепестков. В этом режиме электроника не позволит переключиться на те передачи, которые, по ее мнению, в данный момент неуместны. При работе со знаками «сложение» и «вычитание» скорость переключения передач не будет выше заданной программой в режиме «Спорт». Преимуществом ручного режима является возможность действовать на опережение.
