Описание процесса снятия заднего бампера на ВАЗ-2170 Приора
Передний и задний бамперы были установлены на Лада Приора. Эти изделия изготовлены из пластика и поэтому подвержены деформации. Именно различные виды повреждений часто приводят к необходимости демонтажа этих изделий для ремонта или замены. Как снять передний бампер на Приоре подробно описано в этой статье (ссылка). Если вам необходимо отремонтировать или заменить задний блок на вашей Приоре, здесь представлены подробные инструкции для различных типов кузова: седан, хэтчбек и универсал.
Содержание:
- 1 В каких случаях нужно демонтировать бампер на ВАЗ-2170 Приора
- 2 Инструменты и материалы для проведения работ
- 3 Инструкция по снятию заднего бампера на Приоре хэтчбек, седан и универсал
В каких случаях нужно демонтировать бампер на ВАЗ-2170 Приора
Существует множество причин, по которым возникает необходимость снять пластиковый задний бампер на Приоре.
К ним относятся:
- Ремонт изделия в связи с повреждением (в том числе для покраски). Если повреждения незначительны, ремонтные работы можно выполнить самостоятельно.
- Установка парктроника.
- Замена изделия в связи с повреждением, если оно не подлежит ремонту.
- Замена бампера на рестайлинговой Priora с завода. В этом случае стоит знать, что необходимо приобрести не только новый продукт, но и арматуру для него.
- Ремонт деталей кузова под бампером, например, защита от коррозии, марево и т.д.
- Замена каталитических нейтрализаторов. В этом случае нет необходимости полностью снимать задний бампер, так как процедуру можно выполнить, не снимая его. Однако доступ к оборудованию будет ограничен, что усложнит процесс удаления.
На автомобиле бампер также снимается, если проводятся подготовительные работы для покраски кузова. На Priora (ссылка) нет необходимости снимать фаркоп в сборе, поскольку он устанавливается без снятия заднего бампера.
Если вам необходимо снять блок на Priora, сначала нужно подготовить соответствующие инструменты. Что вам для этого понадобится, описано в следующем параграфе.
Инструменты и материалы для проведения работ
С задачей снятия заднего бампера на Приоре может справиться каждый, и для правильного выполнения работы вам не потребуется соответствующий опыт. Единственное, что вам понадобится для проведения таких манипуляций – инструменты и материалы. К ним относятся:
- Гаечные ключи ’10’ и ’13’, что зависит от типа кузова;
- Крестообразная отвертка;
- комбинированные плоскогубцы;
- Отвертка с удлиненным стержнем, которая может понадобиться для отсоединения бампера от опоры кузова.
При выполнении работ может потребоваться снять задние колеса, чтобы можно было открутить крепления. Если имеется гибкая отвертка или угловой гаечный ключ, это избавит от необходимости снимать задние колеса. Когда у вас есть все инструменты, необходимые для работы, вы готовы к выполнению процесса.
Это интересно! В зависимости от причины снятия бампера на вашей Приоре, вам могут понадобиться дополнительные инструменты и материалы.
Инструкция по снятию заднего бампера на Приоре хэтчбек, седан и универсал
После того как вы подобрали необходимые для работы инструменты, можно приступать к процедуре снятия заднего бампера на Приоре. Обратите внимание, что изделия на автомобилях с разными типами кузова имеют незначительные различия. Они заключаются не только в дизайне самих изделий, но и в способе их крепления. Поэтому далее рассмотрим особенности работ по снятию бампера на Priora с кузовом седан, универсал и хэтчбек.
- Для начала открутите саморезы на боковых сторонах колесных арок с помощью крестовой отвертки. С каждой стороны необходимо выкрутить по три самореза (два изделия используются для крепления бампера к кузову, а нижнее – для крепления крыла). На фотографии ниже показано расположение всех компонентов с одной стороны.
- Для снятия саморезов не обязательно снимать задние колеса.
Однако добраться до нижнего самореза без угловой отвертки будет крайне сложно. - И поэтому в данном случае будет проще снять колесо, чтобы открутить нижний саморез (ориентируйтесь на имеющиеся инструменты).
- Крепления на противоположной стороне автомобиля откручиваются аналогичным образом.

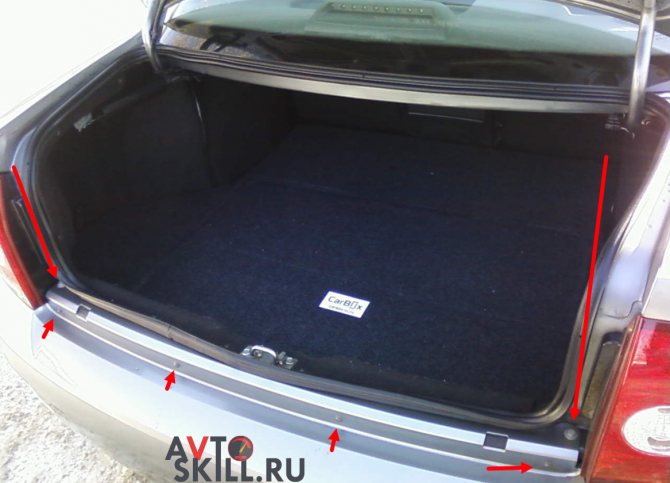

- Затем откройте крышку багажника (дверь багажника) и открутите крепления бампера. В зависимости от типа кузова автомобиля, процедура будет отличаться, поэтому рассмотрим для каждого отдельно.
- Для кузова Priora седан необходимо открутить 2 винта “10”.
- Они расположены рядом с задними фарами.

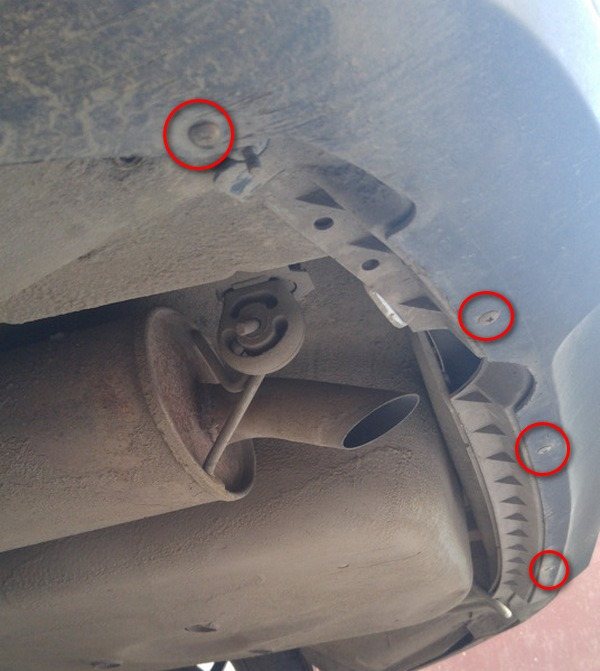

- На Priora с заводским бампером имеется 4 крепления. Они отмечены на фотографии ниже.
- Нет необходимости откручивать эти крепления, так как они предназначены для усилителя бампера (технически называемого энергопоглощающим брусом, что может понадобиться при поиске в интернет-магазинах). Если вы планируете переустановить усилитель на новый блок, вы можете и, желательно, должны сразу открутить их.
Важно отметить, что при установке нового рестайлингового бампера для него потребуется новый усилитель. На фотографии ниже вы можете увидеть, как выглядят бустеры для рестайлинговых и рестайлинговых агрегатов. - На кузове Priora хэтчбек необходимо отвернуть 4 винта ключом на 10 и 13 (под резиновыми заглушками).
- Резиновые заглушки можно удалить с помощью плоскогубцев.
- Если вы планируете заменить дорестайлинговый блок на рестайлинговый блок Priora в кузове хэтчбек, то вместе с новым изделием необходимо будет приобрести усилитель, так как они отличаются. На фотографии ниже вы можете увидеть усилитель в бампере рестайлингового хэтчбека Priora.
- А также фото внешнего вида блока усилителей рестайлингового хэтчбека Priora.
- Чтобы снять бампер с кузова Priora хэтчбек, открутите пять крепежных винтов с помощью крестовой отвертки.
- После отсоединения снимаемого изделия на Priora во всех типах кузова в верхней части остается только открутить крепления, которые расположены в нижней части.
Для Priora всех типов телосложения это крепление одинаково. - Ослабьте две крепежные гайки внизу с помощью гаечного ключа “10”. Для этого требуется всего 5-6 оборотов. Единственное замечание, если вы снимаете рестайлинговое устройство на хэтчбеке Priora, необходимо полностью ослабить гайки. Та же ситуация, если вам нужно установить рестайлинговую часть на хэтчбек.
- После этого можно снять задний бампер Priora. Нет необходимости откручивать пять самонарезающих болтов в нижней части, так как они предназначены для крепления усилителя. Он удаляется вместе с продуктом.
- Их можно сразу открутить, если вы планируете снять усилитель или заменить катафалки.
Это интересно! Чтобы поменять катафалк на Priora, не обязательно снимать задний бампер. Это вполне осуществимо, если открутить крепежные гайки снизу и пять саморезов крепления усилителя.
После снятия всех креплений заднего бампера Priora остается только демонтировать эту деталь. Для этого возьмитесь одной рукой за фланец боковой стенки, а другой прижмите устройство к корпусу возле заднего фонаря. Это отсоединяет его от пазов кронштейна на корпусе.
Таким же образом отсоедините задний бампер с другой стороны Priora, а затем снимите его. Если его невозможно отсоединить от пазов кронштейна корпуса, что обычно происходит при первой разборке изделия, то можно использовать длинную отвертку или ломик, подрывая изделие в месте соединения и отсоединяя его.
На этом процесс снятия заднего бампера на Priory седан, хэтчбек и универсал завершен, остается только провести необходимые работы с изделием, а затем установить его на место.
Установка производится в порядке, обратном снятию. Процедура обычно занимает не более получаса, а специалисты могут выполнить работу за 10-15 минут.
ВАЗ 2170 | Замена заднего крыла
ВАЗ 2170
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2170 (Приора)
Места сварки заднего крыла
| Точками обозначены швы контактной сварки. Стрелками указаны точки газовой сварки. |
Правила ремонта заднего крыла такие же, как и для переднего крыла.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||
|
При замене крыла снимите задний бампер,
задний фонарь, катафот.
На рисунке места газовой сварки указаны
стрелками.Реклама
Снимите D3 задний бампер
необходимо знать:
Время: 1-2 часа
Сложность: 2 из 5
Модели: Discovery 3 и 4
Необходимы инструменты: . инструменты, инструмент для снятия обшивки.
Строго говоря, то, что мы называем бампером, на самом деле является кожухом бампера, а бампер — структурной частью позади него. Но мы пойдем с бампером. Снятие бампера — простая, хотя и долгая задача, и есть большая вероятность повредить некоторые из множества пластиковых зажимов и заглушек, поэтому, возможно, стоит купить несколько запасных частей перед началом.
Необходимо соблюдать осторожность со скрытыми жгутами проводов, чтобы избежать повреждений, деформации и защемления при повторной сборке. Некоторые стальные винты могут подвергнуться коррозии и заклинить, а заглушки Rivplugs с корродированной резьбой, возможно, придется высверливать, так что ожидайте незначительных хлопот.
Помимо внешних датчиков парковки, о которых Дейв упоминал в предыдущем выпуске, единственный способ добраться до остальных датчиков — это снять бамперы. При отказе одного датчика парковки в кабине звучит предупреждение при каждом их срабатывании. Чтобы остановить это раздражение, пока оно не будет отремонтировано, просто удалите предохранитель. Считыватель кода покажет, какие датчики неисправны. Пока бампер снят, стоит тщательно осмотреть жгут проводов датчика парковки, где это возможно, на наличие износа и повреждений, и при необходимости произвести грамотный ремонт или даже замену, так как в них могут появиться неисправности.
На рисунках показана последовательность снятия заднего бампера с Discovery 3, аналогичная операция на D4.
Снятие переднего бампера включает в себя отсоединение передней решетки и нижней панели бампера, а также, при снятых передних колесах, снятие внутренней панели колесной арки, чтобы получить доступ ко всем креплениям и разъемам жгута проводов.
Закрылки сняты: Первая работа – снять задние брызговики. Они удерживаются двумя винтами Torx: один в верхнем фланце брызговика и один под ним.
Накладка надбровной дуги: Снимаются пластиковые заглушки, крепящие накладки надбровной дуги, затем обшивка снимается, начиная с задней двери и двигаясь назад, и снимается.
Фары выключены: Задние фонари можно снять, открутив два винта на раме двери багажного отделения, а затем потянув назад (между передним краем фонаря и кузовом), чтобы освободить защелки.
Электрическая проверка: При отсоединении жгута проводов от ламповых блоков стоит осмотреть состояние проводки и разъемов, а также проверить наличие влаги и трещин на линзах.
Верхняя панель: Чтобы получить доступ к крепежным заглушкам, снимите верхнюю панель бампера, нажав на ее задний край вперед, чтобы поднять и высвободить выступы, при этом нижняя дверь багажника должна быть слегка приоткрыта.
Контент продолжается после рекламы
Используйте инструмент: В каждом углу бампера есть пластиковые заглушки (обычно под бровями). Специально разработанный инструмент для удаления заглушки трима упростит эту операцию и позволит избежать повреждений.
Задняя дверь опущена: При открытой нижней части задней двери необходимо удалить две пластиковые заглушки из центра переднего края верхней части бампера (после снятия накладки на петлях).
Задняя дверь немного приподнята: По одной заглушке с каждого внешнего конца бампера снимается с задней дверью почти до закрытого положения. Затем крышка буксирного гнезда открывается.
Нижние винты: Четыре винта с крестообразным шлицем на нижней кромке бампера (по два с каждой стороны) удалены. Если брызговики не установлены, спереди будет два дополнительных винта.
Может быть подвержен коррозии: 10 мм болты AF крепят бампер к кузову на каждом углу. Они ввинчиваются в гайки, которые могут вращаться, если резьба подверглась коррозии, и ее необходимо обрезать.
Дополнительная помощь: Передние концы бампера теперь высвобождаются из фиксаторов кузова путем вытягивания наружу. Проводка все еще прикреплена, поэтому лучше иметь помощника, чтобы зафиксировать ее.
Окончательное отсоединение: Парковочные датчики теперь доступны, но чтобы полностью снять бампер, сначала отсоедините жгут парковочных датчиков (показан) слева и буксирную электрику.
Подъем: Помощник, поддерживающий бампер, теперь может снять его одной рукой.
Обнаруженная сейчас стальная конструкция может нуждаться в некоторой обработке от ржавчины, пока есть доступ.
ХОТИТЕ ЧИТАТЬ БОЛЬШЕ? Попробуйте нашу бюджетную цифровую подписку. Вы получите доступ к ежемесячному журналу Land Rover за 7 лет — это более 100 выпусков плюс последний цифровой выпуск. Выпуски полностью доступны для поиска, поэтому вы можете легко найти то, что ищете, и, более того, подписка стоит менее 10 пенсов в день. Нажмите здесь чтобы узнать подробности и начать пользоваться всеми преимуществами прямо сейчас
Как снять задний бампер Fox Body Mustang
детали
Создано Джудом Хорстманом / 6 мин. чтения Снятие заднего бампера Fox Body Mustang для установки нового или выполнения базового обслуживания довольно распространено. Итак, мы здесь, чтобы помочь вам и провести вас через простые шаги, чтобы сделать это.
Показать больше Показать меньше
Просмотр этой установки и использование предоставленной информации регулируются условиями, изложенными здесь — Просмотр инструкций по установке LMR Отказ от ответственности .
ПОДПИСАТЬСЯ: 79 93 мустанг , мустанг
Если вы гордый обладатель 1979-1993 Fox Body Mustang, снятие заднего бампера для установки нового или выполнение базового обслуживания довольно распространено. Итак, мы здесь, чтобы помочь вам и провести вас через простые шаги, чтобы сделать это.
Удаление и установка займет примерно 30-45 минут.
Необходимые инструменты
- Подъемник или домкраты и подставки (не требуются, но будут полезны)
- Набор головок и ключей
- Инструмент для снятия облицовки
Шаги для снятия
- Откройте люк или багажник.
(Возможно, вам будет удобнее поддерживать заднюю часть автомобиля с помощью подставок или весь автомобиль с помощью подъемника) - Откройте люк и отверните ковер, снимите джутовую набивку и панель запасного колеса. (мы работали с хэтчбеком, так что придется снимать задние панели салона)
- Начните с большей части, сначала ослабьте и удалите все винты с крестообразным шлицем.
- Отодвиньте панель отделки от внутренней панели задней четверти и переверните ее, чтобы получить доступ к разъему освещения.
- Осторожно снимите пластиковые зажимы и отсоедините электрическое соединение. (Вы можете отложить эту панель в сторону)
- Ослабьте и удалите винты с крестообразным шлицем на меньшей панели отделки, а затем снимите ее с автомобиля.
- Со стороны водителя отодвиньте звук от любого материала, а затем найдите (3) 11/32 стопорные гайки, спускающиеся по задней части кузова.
Несколько инструментов, которые, как мы обнаружили, оказались полезными, — это трещотка на четверть дюйма с вертлюгом и карданным или ладонным храповым механизмом. Ослабьте и снимите эти гайки. - Ходовая длина области багажника составляет (4) гайки 11/32. Ослабьте и удалите.
- Со стороны пассажира ослабьте и снимите все (3) гайки 11/32.
- Под автомобилем снимите резиновый переливной шланг с пластикового фиксатора.
- GT должны ослабить и снять (4) гайки 11/32, крепящие задний бампер к молдингу боковой панели. На каждую сторону приходится (2) таких орехов.
- Также на моделях GT имеется в общей сложности (6) нажимных штифтов, которые крепят нижнюю часть бампера к нижним усилителям. Вы хотите сместить их с помощью инструмента для удаления отделки.
- Теперь можно аккуратно снять задний бампер с автомобиля.
Чтобы переустановить бампер, просто выполните эти шаги в обратном порядке. - Что касается процесса снятия заднего бампера, то он довольно прост, единственная очевидная проблема заключается в том, чтобы добраться до нижних внутренних гаек. Кроме того, вы должны отключить и снова включить его в кратчайшие сроки.
Итак, все, мы надеемся, что эта статья помогла вам лучше понять, как удалить свой 1986-1993 Задний бампер Fox Body Mustang.
