Как снять капот на ваз 2114: Меняем капот на автомобилях ЛАДА Самара.

Содержание

Замена капота на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как заменить капот у автомобиля?

Снятие:
1) Сперва откройте капот, и отсоедините клему «-», от аккумулятора. (см. Отсоединение клемы «-»)

2) Следом разыщите колодку проводов подкапотной лампы, и отсоедините ее.

3) Далее определитесь, будете ли вы устанавливать в дальнейшем этот же капот снова или же нет, если «Да» то:

• Что бы потом обратная установка капота прошла быстрее, привяжите кончик тонкой веревки к колодки проводов подкапотной лампы.

4) Затем извлеките электропроводку подкапотной лампы, из внутренней части капота.

Примечание!
Если же вы ранее привязывали кончик тонкой веревки, к колодки проводов, то после извлечения колодки из внутренней части капота, отвяжите от нее веревку, и оставьте эту веревку в капоте, таким образом что бы один край веревки выходил из нижней части капота, а другой край из в верхней!

5) Теперь отсоедините от тройника на капоте, трубку омывателя стекла, и вследствие чего извлеките трубку из капота, что бы она не мешала его снятию.

6) Следом выверните все болты, которые удерживают капот на кронштейнах.

Примечание!
Опять же если вы собираетесь устанавливать этот капот в дальнейшем, то перед тем как начать отворачивать болты, промаркируйте их положение на кронштейне при помощи фломастера, что бы в будущем, капот поставить точно так же как он и стоял ранее!

7) И под завершение операции снимите капот совместно с помощником, с автомобиля.

Установка:
1) В начале пусть один человек поставит капот на свое место, и далее удерживает его, а вы в это время затяните по несколько болтов крепления капота к кронштейнам.

Примечание!
После заворачивания болтов, помощник пусть отпустит капот, а уже дальше всю операцию можно будет продолжать лишь одному человеку!

2) Далее снова проденьте через отверстие в капоте, трубку омывателя лобового стекла, и затем соедините ее с тройником который так же располагается внутри капота.

Примечание!
Далее установка разбита на две части, нажмите на нужную вам:
1. Продолжение установки нового капота:
2. Продолжение установки снятого ранее капота:

Продолжение установки нового капота:

1) Сперва просуньте электропроводку во внутреннюю часть капота, и просовывайте ее туда далее до того, пока кончик колодки проводов не выйдет из верхней части капота.

2) А после того как он вышел, соедините его с подкапотной лампой.

Продолжение установки снятого ранее капота:

1) Помните при снятии капота, вы оставляли во внутренней его части тоненькую веревку, так вот снова привяжите кончик этой веревки к колодке проводов, и вследствие чего за другой конец веревки, вытяните колодку проводов до того пока она не выйдет из самого верха капота.

2) И после чего подсоедините колодку проводов, к подкапотной лампе.

Как открыть капот на ваз 2114 если порвался тросик не снимая защиту

Главная » Блог » Как открыть капот на ваз 2114 если порвался тросик не снимая защиту

Как открыть капот на ВАЗ 2114 если порвался тросик?

В процессе эксплуатации любого автомобиля возникают внештатные ситуации, которые требуют быстрого и не стандартного решения. Одной из таких проблем является обрыв тросика механизма открытия капота. Ситуация достаточно неприятная, особенно если с машиной произошла неисправность и для устранения её необходимо попасть в подкапотное пространство. Именно поэтому многие владельцы авто интересуются вопросом как открыть капот автомобиля если порвался или попросту слетел тросик? Рассмотрим данную проблему на примере ВАЗ 2114, а также коснемся вопроса замены троса на новый.

Фото тросика открывания капота ВАЗ 2114

Причины поломки троса капота

Если вы столкнулись с данной проблемой, то вам полезно узнать основные причины по которым происходит обрыв механизма открывания капота:

  • Износ тросика вследствие эксплуатации автомобиля. Чаще всего это происходит в случаях, когда капот многократно открывается. Кроме этого есть вопросы к качеству самого троса. Не переживайте, ведь эта проблема является весьма распространенной для автомобилей 2110-15.
  • Коррозия стали из которой выполнен трос. Вследствие влияния последней, материал становится менее устойчив к нагрузкам и в определенный момент рвётся.
  • Неправильная установка тросика по причине которой он трётся об другие элементы кузова или же затрудненное перемещение троса.

Порядок действий по открытию капота

В первую очередь вам нужно оценить ситуацию и определить не порвался ли тросик в салоне автомобиля возле ручки. Если это действительно так, то попросту взять плоскогубцы и потянуть за него, после чего капот успешно откроется.

В случае обрыва в подкапотном пространстве вам придётся приложить некоторые усилия, но ничего сложного в них нет.

Частые проблемы с механизмом капота наблюдались у предыдущего девятого семейства ВАЗ, где никаких особых трудностей не возникало, однако в 2114 реализована защита из пластика, которая в определенной степени затрудняет открытие моторного отсека.

Последовательность работ:

  1. Водителю необходимо подобраться к капоту снизу. Для этого нужно поставить автомобиль на возвышенность или же, если позволяет ситуация, заехать на яму (эстакаду). Допускается «поддомкрачивание», но очень осторожно.
  2. Теперь необходимо снять защиту картера, которая крепится несколькими болтами. Используем ключ на «8».
  3. Далее необходимо добраться рукой к верхней части радиатора, где находится замок капота. Если рука не достает, то возьмите плоскогубцы.
  4. Тянем рычажок тросика в направлении аккумулятора и открываем капот.

    Нажимаем на рычажок в направлении стрелки

Существует второй вариант, но для него необходимо терпение и некоторая сноровка. Используется он исключительно ворами аккумуляторов. Итак, со стороны аккумулятора необходимо приподнять капот и подложить в щель любой предмет. Важно не повредить лакокрасочное покрытие крышки и крыла. Далее берется длинная проволока с загнутым кончиком, при помощи которой заходим в подкапотное пространство и пробуем потянуть рычажок.

Замена тросика

После того, как крышка капота была успешно открыта, вам необходимо установить новый тросик механизма. Для этого необходимо:

  • Купить новый трос. В магазине вы можете встретить два варианта исполнения его конструкции: одножильный и многожильный. Мы советуем использовать второй вариант, так как он обладает повышенной прочностью, сроком службы и надежностью.
  • Далее понадобится шнур, который следует подвязать к концу тросика в капоте.
  • Со стороны салона тяните за старый трос и введите шнурок в салон. При этом замените уплотнительное кольцо в кузове, через которое проходит элемент механизма капота.
  • Аналогично привяжите новый тросик к шнуру и вытащите его в подкапотное пространство.
  • Произведите крепление на замке и к ручке в салоне.
  • Обязательно убедитесь в нормальной работе механизма.

Видео по теме:

Таким образом вы познакомились с быстрой и простой инструкцией как открыть капот на ВАЗе 2114 и наверняка убедились в том, что ничего сложного в этом нет. Удачи вам на дорогах и не ломайтесь.

Как открыть капот на ВАЗ-2114 если слетел тросик: видео и фото

Итак, представляем ситуацию, когда автомобилист решил по какой-то причине открыть капот на ВАЗ-2114, например, снять АКБ или замерить уровень масла, а при этом трос открытия моторного отсека порвался. Начинающий автомобилист будет стоять и чесать «репу», или другие интересные места, а вот опытный сразу знает, что делать.

Видео об открытии капота, когда слетает тросик с замка

Видеоматериал расскажет, как открыть капот, если трос слетел или его оборвало, а также поведает о некоторых тонкостях и нюансах процесса.

Причины обрыва троса открытия капота

Общий вид тросика капота

Прежде чем приступить непосредственно к вопросу открытия капота без троса, стоит рассмотреть причины, почему происходит обрыв:

  • Износ самого троса. Довольно распространенная причина для автомобилей 13-15 серии Лада. Частое открытие капота, приводит к возникновению такого эффекта.
  • Коррозия троса, также может привести к послаблению металла, с которого сделано изделия. Вследствие этого, обрыв предотвратить невозможно.
  • Трос капота слетает. В таком случае, также необходимо открыть моторный отсек, не прибегая к помощи тросика.
  • Другие причины, которые послужили, обрыву тросика открытия капота.
Как открыть капот без троса

Проблема обрыва тросика капота наблюдалась еще у предшественника ВАЗ-2114, легендарной «девятки». В отличие от своего старшего брата, «четырнадцатая» модель имеет пластиковую защиту, которой не было на ВАЗ-2109. Поэтому, процесс усложняется, но нет ничего страшного или сверхъестественного, всё, намного проще чем, кажется на первый взгляд.

Итак, рассмотрим, последовательность действий направленных на открытие капота, в случае, когда тросик оборвался:

  1. Для того, чтобы открыть капот придется подлезть снизу.
  2. При установленной защите, придется открутить болты крепления «краба» справа и слева. Именно на них крепиться защита.

    Откручиваем болты краба

  3. Далее, откручиваем все болты крепления защиты картера и демонтируем ее.

    Откручиваем крепежные элементы и снимаем защиту картера

  4. Залазим рукой и достаем до верхней панели «телевизора» радиатора. Достаем до верха фронтальной панели
  5. Теперь, тянем за рычаг открытия капота. Если одному справиться не удаётся, необходимо пригласить помощника, который будет тянуть капот вверх, а автомобилист за рычажок.

    Тянем за рычаг и открываем капот

Теперь, капот открыт, и можно приступить к выяснению и устранению причин неисправности.

Альтернативный способ

Подложите кусок ткани, чтобы приподнять край капота. У авто-угонщиков используется специальная подушка

Можно открыть капот при оборванном тросике при помощи проволочки. Тут только на ощупь.

Выводы

Как видно с материалов статьи, открыть капот на ВАЗ-2114 без тросика, если он оборвался достаточно легко и просто. Даже начинающие автомобилисты способны справиться с таким нехитрым заданием. Стоит отметить, что необходимо соблюдать правила безопасности при проведении таких работ, поскольку с легкостью можно поранить руки, поэтому рекомендуется работать в перчатках.

Порвался или слетел тросик капота на ВАЗ 2114, 2115 – как открыть

В современных моделях ВАЗ предусмотрена специальная ручка, расположенная в салоне транспортного средства, которая предназначена для открытия капота с водительского места. Но что делать, если слетел тросик, который, собственно, и отвечает за данную операцию?

Если оборвался тросик капота, то автолюбителю, прежде чем приступить к проведению ремонтных работ, необходимо получить доступ в требуемое отделение своего транспортного средства.

Открытие капота при проблемах с тросиком

Открыть капот на ВАЗ 2114 или на 2115 можно двумя способами. Первый, когда автовладельцу несказанно повезло, и тросик капота оборвался непосредственно в салоне транспортного средства:

  • Обнаружить конец поврежденного изделия;
  • Ухватиться за него чем-то удобным – чаще всего в этом случае используют обычные пассатижи;
  • Потянуть изделие на себя – это позволит открыть капот и приступить к проведению полноценного ремонта.

Второй вариант намного сложнее – порвался тросик капота, но место повреждения оказалось недоступным для автолюбителя. В таком случае, чтобы открыть подкапотное отделение на ВАЗ 2114 или на еще одной модели от того же производителя – ВАЗ 2115, потребуется выполнить более тяжелую процедуру:

  1. Переместить транспортное средство на автомобильную смотровую яму.
  2. С помощью ключа на «Восемь» выполнить демонтаж защиты силового агрегата, что позволит предоставить несколько ограниченный доступ человека в нужное отделение своего авто.
  3. Прежде чем продолжить работы, рекомендуется проверить температуру двигателя – если он горячий, то можно легко получить ожоги при контакте агрегата с рукой.
  4. После этого нужно засунуть руку в пространство между радиатором автомобиля и его силовым агрегатом, нащупать специальную пружину замкового механизма и отодвинуть ее в направлении аккумуляторных батарей машины.

Если все сделано правильно, то капот машины должен легко открыться. К сожалению, но иногда в вышеописанной процедуре человек испытывает определенные трудности и не может осуществить задуманное. В этом случае можно поступить и несколько иначе, правда, это потребует физического разрушения радиаторной решетки, что позволит легко добраться до замкового механизма. Естественно, преднамеренно поломанное изделие придется приобрести и установить заново.

Процедура замены

Итак, открыть капот на ВАЗ 2114 или на ВАЗ 2115 получилось. Теперь можно заняться непосредственно ремонтом:

  1. Первоначально совершить поход в магазин и подобрать изделие, требуемое для замены. Многожильные тросики стоят дороже одножильных аналогов, но они и более прочные – этот момент рекомендуется учесть при выборе.
  2. Найти конец оборванного изделия, который относится к салонной части, и привязать к нему шнурок. Демонтировать ручку и потянуть полученную систему на себя – шнуров втянется в салон.
  3. Повторить процедуру в обратном порядке – к шнурку из салона привязать новый тросик и втянуть его в подкапотное отделение автотранспорта.
  4. Теперь можно соединить новое изделие с ручкой и с замковым механизмом.

Осталось только проверить работоспособность новой системы, прежде всего, на надежность подсоединения, и можно продолжать эксплуатацию авто.

Как открыть и что делать, если порвался тросик капота ВАЗ-2114

Владельцы легкового автомобиля ВАЗ-2114 часто сталкиваются с однотипной проблемой: открытие капота с порванным тросиком. Почему он мог порваться? И если все-таки порвался тросик капота ВАЗ-2114, как его открыть самостоятельно? Такие нюансы необходимо знать каждому водителю транспортного средства, потому что подобные поломки чаще всего случаются неожиданно.

Функции тросика капота

Тросиком автовладельцы называют не что иное, как тросовый привод. Капот защищает внутренние детали транспортного средства (например, двигатель). Чтобы их ремонтировать, приходится часто открывать его крышку. Это сделать позволяет тросовый привод или «тросик». Он служит для того, чтобы капот нельзя было открыть снаружи.

Схема его действия несложная и заключается в следующем:

  • тросовый привод соединяет замок капота с салоном автомобиля;
  • тросик начинает действовать с помощью электромагнитного исполнительного механизма;
  • при помощи выключателя срабатывает замыкание электромагнитной цепи;
  • электрический импульс на исполнительный механизм подает контроллер;
  • замок открывается, если машина снята с сигнализации.

Хотя по своей конструкции разные модели легковых автомобилей отличаются, последовательность устранения проблемы стандартная.

Стандартное решение проблемы: открываем капот, если порвался тросик в салоне автомобиля

Специалисты советуют открывать капот, если порвался тросик, только когда двигатель остынет до нормальной температуры. Такая предосторожность необходима, чтобы во время проведения этой процедуры не обжечься.

Алгоритм действий заключается в следующем:

  1. Осмотр рычага для открывания замка и наличия обрыва тросика в этом месте (рычаг находится в салоне машины, поэтому осмотр провести легко).
  2. Если конец тросового привода виден, то устранить разрыв достаточно легко и открыть крышку капота тоже – необходимо потянуть за обрывок тросика.
  3. Для такой процедуры могут понадобиться плоскогубцы, потому что открытие крышки ранее осуществлялось с помощью электричества.

Возможно, что в процессе открытия вручную придется сломать замок. Но в любом случае после этого следует заменить всю конструкцию, чтобы повторного разрыва тросового привода не случилось.

Открываем капот при порванном тросике, снимая решетку радиатора

Если обрыв тросового привода произошел не в салоне, а где-то внутри под капотом, то специалисты рекомендуют воспользоваться другим способом. Он заключается в том, чтобы снять решетку радиатора и так добраться до обрывка тросика.

Такая процедура не должна вызвать трудностей даже у начинающего автолюбителя. Она включает в себя несколько этапов:

  1. Внимательно изучите инструкцию по эксплуатации модели ВАЗ-2114.
  2. Согласно инструкции, снимите радиаторную решетку.
  3. Найдите обрывок тросика и устраните проблему.

Можно попробовать дотянуться до обрывка тросового привода через решетку радиатора, не снимая ее. Это реально сделать через воздухозаборник. Для этого следует каким-то подручным предметом (например, крючком из проволоки или спицы) дотянуться до язычка, что крепится непосредственно к тросовому приводу, потянуть за него, и крышка капота откроется.

Открываем капот при порванном тросике через защиту картера

Существует еще один способ открытия капота ВАЗ-2114, если порвался тросовый привод к нему. С помощью такого способа можно подобраться к замку, но он сложнее, чем два предыдущих. Сложность заключается в том, чтобы транспортное средство поставить на смотровую яму. Хотя если таковая в гараже отсутствует, подобную процедуру можно выполнить, подняв машину с помощью домкрата.

Читайте также: Какую помпу на ВАЗ-2114 выбрать

Пошаговая инструкция:

  1. Снимаем металлическую защиту с масляного поддона двигателя автомобиля.
  2. Длинной отверткой дотягиваемся до язычка, к которому крепиться тросовый привод.
  3. Надавливаем в левую сторону (то есть в сторону водительского кресла).
  4. Тянем за конец оторванного тросика.

Может случиться так, что придется прибегнуть к посторонней помощи другого человека. Один будет тянуть за конец оборванного тросового привода, второй – надавливать на крышку капота вниз, после чего ее поднять.

В некоторых моделях легковых автомобилей крышка капота открывается не нажатием вниз с последующим поднятием, а выдвижением вперед. В этом случае также можно воспользоваться самодельным крючком из подручных средств. Следует попытаться приподнять край крышки в районе замка (если тросик разорван, то это вполне возможно сделать). Если такое действие получилось, то постарайтесь вытащить резинку, которая выполняет функцию уплотнителя. В получившуюся щель останется просунуть самодельный крючок, подцепить обрывок тросового привода и потянуть за него. Капот открыт!

Трос открывания капота ваз 2114

На чтение 8 мин. Просмотров 66 Обновлено

Итак, представляем ситуацию, когда автомобилист решил по какой-то причине открыть капот на ВАЗ-2114, например, снять АКБ или замерить уровень масла, а при этом трос открытия моторного отсека порвался. Начинающий автомобилист будет стоять и чесать «репу», или другие интересные места, а вот опытный сразу знает, что делать.

Видео об открытии капота, когда слетает тросик с замка

Видеоматериал расскажет, как открыть капот, если трос слетел или его оборвало, а также поведает о некоторых тонкостях и нюансах процесса.

Причины обрыва троса открытия капота

Общий вид тросика капота

Прежде чем приступить непосредственно к вопросу открытия капота без троса, стоит рассмотреть причины, почему происходит обрыв:

  • Износ самого троса . Довольно распространенная причина для автомобилей 13-15 серии Лада. Частое открытие капота, приводит к возникновению такого эффекта.
  • Коррозия троса , также может привести к послаблению металла, с которого сделано изделия. Вследствие этого, обрыв предотвратить невозможно.
  • Трос капота слетает . В таком случае, также необходимо открыть моторный отсек, не прибегая к помощи тросика.
  • Другие причины , которые послужили, обрыву тросика открытия капота.

Как открыть капот без троса

Проблема обрыва тросика капота наблюдалась еще у предшественника ВАЗ-2114, легендарной «девятки». В отличие от своего старшего брата, «четырнадцатая» модель имеет пластиковую защиту, которой не было на ВАЗ-2109. Поэтому, процесс усложняется, но нет ничего страшного или сверхъестественного, всё, намного проще чем, кажется на первый взгляд.

Итак, рассмотрим, последовательность действий направленных на открытие капота, в случае, когда тросик оборвался:

  1. Для того, чтобы открыть капот придется подлезть снизу.
  2. При установленной защите, придется открутить болты крепления «краба» справа и слева. Именно на них крепиться защита.

Откручиваем болты краба

Откручиваем крепежные элементы и снимаем защиту картера

Тянем за рычаг и открываем капот

Теперь, капот открыт, и можно приступить к выяснению и устранению причин неисправности.

Альтернативный способ

Подложите кусок ткани, чтобы приподнять край капота. У авто-угонщиков используется специальная подушка

Можно открыть капот при оборванном тросике при помощи проволочки. Тут только на ощупь.

Выводы

Как видно с материалов статьи, открыть капот на ВАЗ-2114 без тросика, если он оборвался достаточно легко и просто. Даже начинающие автомобилисты способны справиться с таким нехитрым заданием. Стоит отметить, что необходимо соблюдать правила безопасности при проведении таких работ, поскольку с легкостью можно поранить руки, поэтому рекомендуется работать в перчатках.

В процессе эксплуатации любого автомобиля возникают внештатные ситуации, которые требуют быстрого и не стандартного решения. Одной из таких проблем является обрыв тросика механизма открытия капота. Ситуация достаточно неприятная, особенно если с машиной произошла неисправность и для устранения её необходимо попасть в подкапотное пространство. Именно поэтому многие владельцы авто интересуются вопросом как открыть капот автомобиля если порвался или попросту слетел тросик? Рассмотрим данную проблему на примере ВАЗ 2114, а также коснемся вопроса замены троса на новый.

Фото тросика открывания капота ВАЗ 2114

Причины поломки троса капота

Если вы столкнулись с данной проблемой, то вам полезно узнать основные причины по которым происходит обрыв механизма открывания капота:

  • Износ тросика вследствие эксплуатации автомобиля. Чаще всего это происходит в случаях, когда капот многократно открывается. Кроме этого есть вопросы к качеству самого троса. Не переживайте, ведь эта проблема является весьма распространенной для автомобилей 2110-15.
  • Коррозия стали из которой выполнен трос. Вследствие влияния последней, материал становится менее устойчив к нагрузкам и в определенный момент рвётся.
  • Неправильная установка тросика по причине которой он трётся об другие элементы кузова или же затрудненное перемещение троса.

Порядок действий по открытию капота

В первую очередь вам нужно оценить ситуацию и определить не порвался ли тросик в салоне автомобиля возле ручки. Если это действительно так, то попросту взять плоскогубцы и потянуть за него, после чего капот успешно откроется.

В случае обрыва в подкапотном пространстве вам придётся приложить некоторые усилия, но ничего сложного в них нет.

Частые проблемы с механизмом капота наблюдались у предыдущего девятого семейства ВАЗ, где никаких особых трудностей не возникало, однако в 2114 реализована защита из пластика, которая в определенной степени затрудняет открытие моторного отсека.

  1. Водителю необходимо подобраться к капоту снизу. Для этого нужно поставить автомобиль на возвышенность или же, если позволяет ситуация, заехать на яму (эстакаду). Допускается «поддомкрачивание», но очень осторожно.
  2. Теперь необходимо снять защиту картера, которая крепится несколькими болтами. Используем ключ на «8».
  3. Далее необходимо добраться рукой к верхней части радиатора, где находится замок капота. Если рука не достает, то возьмите плоскогубцы.
  4. Тянем рычажок тросика в направлении аккумулятора и открываем капот.

Нажимаем на рычажок в направлении стрелки

Существует второй вариант, но для него необходимо терпение и некоторая сноровка. Используется он исключительно ворами аккумуляторов. Итак, со стороны аккумулятора необходимо приподнять капот и подложить в щель любой предмет. Важно не повредить лакокрасочное покрытие крышки и крыла. Далее берется длинная проволока с загнутым кончиком, при помощи которой заходим в подкапотное пространство и пробуем потянуть рычажок.

Замена тросика

После того, как крышка капота была успешно открыта, вам необходимо установить новый тросик механизма. Для этого необходимо:

  • Купить новый трос. В магазине вы можете встретить два варианта исполнения его конструкции: одножильный и многожильный. Мы советуем использовать второй вариант, так как он обладает повышенной прочностью, сроком службы и надежностью.
  • Далее понадобится шнур, который следует подвязать к концу тросика в капоте.
  • Со стороны салона тяните за старый трос и введите шнурок в салон. При этом замените уплотнительное кольцо в кузове, через которое проходит элемент механизма капота.
  • Аналогично привяжите новый тросик к шнуру и вытащите его в подкапотное пространство.
  • Произведите крепление на замке и к ручке в салоне.
  • Обязательно убедитесь в нормальной работе механизма.

Таким образом вы познакомились с быстрой и простой инструкцией как открыть капот на ВАЗе 2114 и наверняка убедились в том, что ничего сложного в этом нет. Удачи вам на дорогах и не ломайтесь.

Ремонт и техническое обслуживание автомобилей своими руками

Недавно, столкнулся с проблемой — не открывается капот, а как открыть капот форд фокус 2, если, как выяснилось, сломалась личинка замка. Открутил защиту подмоторной части и открыл капот. Затем, приехал мой знакомый на Ваз 2108 с той же проблемой и таких владельцев Лады с той же проблемой оказалось много. Открыть капот ваз 2109 проще, чем на 14-й и 15-й моделях, потому, что у них нет пластмассовой защиты под бампером. Покажу на примере 2114 как открыть капот автомобиля, если порвался тросик.

И так, ситуация: порвался тросик, как открыть капот?

Для этого, в первую очередь нужно снять защиту. Если на вашей машине установлена массивная ударостойкая защита, то передние два ее «ушка» (или крепления) будут затянуты двумя передними болтами краба. (фото внизу).

Если же, на машине установлена стандартная защита, то ее нужно снять открутив несколько саморезов ключом на 8. Как показано на изображении внизу, четыре самореза с передней части на «телевизоре», два самореза в середине самой защиты (она состоит из двух частей), а так же несколько саморезов, крепящих защиту на лонжероны.

После чего, нужно рукой достать до верхней панели «телевизора» и потянуть ушко крепления троса влево (куда, собственно, и тянет его трос). Н

На фотографии ниже красной стрелкой указано — куда нужно потянуть рычажок. Для того, чтобы замок разблокировался не нужно прилагать усилий. Если же, вы потянули за трос и капот все равно не открывается, то вам нужно одновременно тянуть ушко влево и кулаком подпереть капот вверх. Можно обойтись и одной рукой. Еще проще, если один человек займется замком, а другой будет подтягивать капот вверх.

Если вы собираетесь менять тросик, то, после того, как вы снимите старый и выведете из салона машины новый, нужно будет в первую очередь, подтянуть тросик к переднему ушку и вставить его на место.

После этого, установить горлышко троса во второе ушко, подтянув его в обратную сторону (смотри фото внизу).

Похожие записи

Как открыть капот ВАЗ 2108,2109,2113,2114,2115 если порвался тросик.Лада : 28 комментариев

спасибо очень помог.

да .. довольно наглядно и позновательно.. кстати мой случай так как трос я выдернул полностью…
но есть способ если трос стоит на месте…
берёш душку от ведра металлическую или делаешь такой же крючёк…оттягиваеш кверху капот со стороны аккумулятора… зацепляеш крючком трос капота и дёргаеш…
вуаля и капот открыт…есть момент чтоб не поцарапать крыло

на картинке лёгким движением руки пружина-фиксатор отодвигается в сторону акб
на деле же мне это вобще не удалось
пришлось делать длинный крючёк, выводить всё туда же к акб чтоб край его торчал наружу а снизу как показано на картинке заправить его в пружину-фиксатор и дёрнул… напомню трос у меня уже вырван так что проушина пустая

Как открыть капот на ваз 2114 если порвался тросик

Порвался тросик капота ваз 2114 как открыть

Владельцы легкового автомобиля ВАЗ-2114 часто сталкиваются с однотипной проблемой: открытие капота с порванным тросиком. Почему он мог порваться? И если все-таки порвался тросик капота ВАЗ-2114, как его открыть самостоятельно? Такие нюансы необходимо знать каждому водителю транспортного средства, потому что подобные поломки чаще всего случаются неожиданно.

Функции тросика капота

Тросиком автовладельцы называют не что иное, как тросовый привод. Капот защищает внутренние детали транспортного средства (например, двигатель). Чтобы их ремонтировать, приходится часто открывать его крышку. Это сделать позволяет тросовый привод или «тросик». Он служит для того, чтобы капот нельзя было открыть снаружи.

Схема его действия несложная и заключается в следующем:

  • тросовый привод соединяет замок капота с салоном автомобиля;
  • тросик начинает действовать с помощью электромагнитного исполнительного механизма;
  • при помощи выключателя срабатывает замыкание электромагнитной цепи;
  • электрический импульс на исполнительный механизм подает контроллер;
  • замок открывается, если машина снята с сигнализации.

Хотя по своей конструкции разные модели легковых автомобилей отличаются, последовательность устранения проблемы стандартная.

Стандартное решение проблемы: открываем капот, если порвался тросик в салоне автомобиля

Специалисты советуют открывать капот, если порвался тросик, только когда двигатель остынет до нормальной температуры. Такая предосторожность необходима, чтобы во время проведения этой процедуры не обжечься.

Алгоритм действий заключается в следующем:

  1. Осмотр рычага для открывания замка и наличия обрыва тросика в этом месте (рычаг находится в салоне машины, поэтому осмотр провести легко).
  2. Если конец тросового привода виден, то устранить разрыв достаточно легко и открыть крышку капота тоже – необходимо потянуть за обрывок тросика.
  3. Для такой процедуры могут понадобиться плоскогубцы, потому что открытие крышки ранее осуществлялось с помощью электричества.

Возможно, что в процессе открытия вручную придется сломать замок. Но в любом случае после этого следует заменить всю конструкцию, чтобы повторного разрыва тросового привода не случилось.

Открываем капот при порванном тросике, снимая решетку радиатора

Если обрыв тросового привода произошел не в салоне, а где-то внутри под капотом, то специалисты рекомендуют воспользоваться другим способом. Он заключается в том, чтобы снять решетку радиатора и так добраться до обрывка тросика.
Такая процедура не должна вызвать трудностей даже у начинающего автолюбителя. Она включает в себя несколько этапов:

  1. Внимательно изучите инструкцию по эксплуатации модели ВАЗ-2114.
  2. Согласно инструкции, снимите радиаторную решетку.
  3. Найдите обрывок тросика и устраните проблему.

Можно попробовать дотянуться до обрывка тросового привода через решетку радиатора, не снимая ее. Это реально сделать через воздухозаборник. Для этого следует каким-то подручным предметом (например, крючком из проволоки или спицы) дотянуться до язычка, что крепится непосредственно к тросовому приводу, потянуть за него, и крышка капота откроется.

Открываем капот при порванном тросике через защиту картера

Существует еще один способ открытия капота ВАЗ-2114, если порвался тросовый привод к нему. С помощью такого способа можно подобраться к замку, но он сложнее, чем два предыдущих. Сложность заключается в том, чтобы транспортное средство поставить на смотровую яму. Хотя если таковая в гараже отсутствует, подобную процедуру можно выполнить, подняв машину с помощью домкрата.

Пошаговая инструкция:

  1. Снимаем металлическую защиту с масляного поддона двигателя автомобиля.
  2. Длинной отверткой дотягиваемся до язычка, к которому крепиться тросовый привод.
  3. Надавливаем в левую сторону (то есть в сторону водительского кресла).
  4. Тянем за конец оторванного тросика.

Может случиться так, что придется прибегнуть к посторонней помощи другого человека. Один будет тянуть за конец оборванного тросового привода, второй – надавливать на крышку капота вниз, после чего ее поднять.

В некоторых моделях легковых автомобилей крышка капота открывается не нажатием вниз с последующим поднятием, а выдвижением вперед. В этом случае также можно воспользоваться самодельным крючком из подручных средств. Следует попытаться приподнять край крышки в районе замка (если тросик разорван, то это вполне возможно сделать). Если такое действие получилось, то постарайтесь вытащить резинку, которая выполняет функцию уплотнителя. В получившуюся щель останется просунуть самодельный крючок, подцепить обрывок тросового привода и потянуть за него. Капот открыт!

Всегда неприятно, когда ВАЗ 2114 сломалась. Современные отечественные автомобили почему-то чаще склонны к поломке, нежели иномарки. Обычно случаются такие происшествия, которых сложно предвидеть. Если говорить о модели ВАЗ 2114, то проблема в таких автомобилях может возникнуть в самый неподходящий момент. Машина внезапно сломалась и приходится искать экстренный выход.

Самая частая проблема в отечественных автомобилях — не открывается капот. Распространенной поломкой является то, что он намертво закрывается, но эта проблема встречается часто и на ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114. Поэтому уместно будет рассмотреть такую трудность, чтобы знать, как открыть капот 2114.

Порвался тросик — что делать?

Не все знают, что за открытие капота отвечает тросик, который связан с капотом и кнопкой для его открывания.

Если тросик порвался, капот не откроется. Для того, чтобы открыть капот, необходимо в первую очередь снять защиту. Если автомобиль оснащен серьезной ударостойкой защитой, то ее необходимо снять, за это отвечают 2 передних крепления, они затянуты обоими передними болтиками краба. Если машина имеет простую защиту, то она снимается путем откручивания саморезов на «телевизоре». Если защита средняя, она включает 2 части, а также использует другие саморезы, которые окончательно крепят ее, и все они откручиваются простым ключом на 8.

Следующим этапом является управление креплением троса, после чего открывается капот. Для этого необходимо достать рукой до того самого «телевизора» и потянуть ушко крепления этого троса в ту сторону, куда обычно его тянет трос- влево.

Ни в коем случае нельзя прилагать усилия, чтобы разблокировать замок. Если за трос капота ВАЗ потянули, но капот все еще не открывается, не нужно тянуть его сильнее, достаточно прибегнуть к альтернативной помощи. Для этого нужно продолжать вытягивать ушко в левую сторону, а капот ВАЗ при этом подпирать той же рукой вверх. Второй рукой до капота достать, скорее всего, не получится, поэтому если одной рукой не удается произвести обе операции одновременно, нужно прибегнуть к помощи другого человека, который будет подпирать капот с внешней стороны. Только после всех операций водителю удастся открыть капот на ВАЗ.

Если водитель хочет поменять тросик и в дальнейшем не связываться с этой проблемой, необходимо вывести старый трос и протянуть новый. Обязательно надо протянуть трос к переднему ушку и поставить его на место, чтобы не слетел тросик повторно. После всего этого необходимо вспомнить, где ранее находилось горлышко троса, а оно было во втором ушке, поэтому подтянув его в обратную строну, трос окажется на своем месте.

Что такое замена троса капота 2114

Для этого нужно выполнить предельно простую процедуру:

  1. Первое, что потребуется сделать, так это приобрести новый шнур. Лучше отдавать предпочтение многожильным тросам. Они более надёжные.
  2. К концу оборванного тросика нужно привязать прочный шнур.
  3. После этого в салоне нужно снять ручку, которая позволяет открывать капот. Далее следует потянуть конец старого троса на себя.
  4. Следующий шаг — замена уплотнительного кольца.
  5. К концу шнура нужно привязать конец нового троса. После этого его следует аккуратно втащить в отсек.
  6. Теперь остаётся прикрепить новый трос к замку капота одним концом, а другим его нужно прикрепить к ручке.
  7. Следующий шаг — проверка функционирования механизма в случае, если будут выявлены какие-либо недостатки.
  8. В конце остаётся вернуть на место защиту мотора.

Замена троса капота ВАЗ 2114 не представляет из себя особой сложности, однако потратить время на эту операцию всё равно придётся.

Другие поломки, которые могут привести к серьезному ремонту

Важно знать, что капот ВАЗ 2114 — это не единственное проблемное место в автомобиле. Кроме этого, водитель может встретиться и с другими сложностями, которые могут привести к ремонту ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114.

В ВАЗ 2114 часто встречаются какие-то мелкие повреждения. Каждый водитель такого автомобиля хоть раз столкнулся с тем, что ручка двери ломалась в руках, особенно на двери водителя. Частое использование этой ручки приводило к постоянному ремонту. Раннее такие машины можно было встретить в службе такси, и был дискомфорт у пассажиров, когда им приходилось заходить в салон только через одну дверь, потому что на всех остальных ручки были сломаны.

Еще одна проблема, которая преследует автомобилистов на отечественных автомобилях — поломка печки. В автомобиле ВАЗ 2114 печка всегда греет на отлично, даже в самую холодную зиму. Это благодаря тому, что производители отечественных автомобилей старались подстроить свое изобретение под все регионы страны. Но у таких машин печка может сломаться в любой момент, поэтому к ее поломке нужно быть готовым всегда.

Еще одно мелкое повреждение, которое преследует отечественных ВАЗ — поломка бардачка, порой он попросту не закрывается, и водители уже привыкли оставлять его открытым. В бардачке перестает функционировать замочный механизм, который отвечает за открывание, он может заедать. Для того, чтобы его открыть, необходимо приложить усилия. По статистике, далеко не каждый водитель спешит отремонтировать замок бардачка.

Что такое диагностика ВАЗ 2114

Для решения проблем проводят диагностику автомобиля, особенно если это автомобиль отечественного производства.

Кроме этого, диагностика предназначена еще и для предотвращения различных неисправностей, после такой процедуры машина очередной раз не сломается.

С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить работу владельца по контролю за общим состоянием автомобиля. Для этого, как правило, понадобится ноутбук и немного знаний и навыков по использованию программного обеспечения. Проблемы с пониманием всей диагностической системы возникнут у водителя только в первое время эксплуатации автомобиля. Обычно сложно проводить диагностику пожилым водителям, им проще, когда это сделают на станции технического обслуживания.

ВАЗ 2114, как и другие автомобили этой линейки, не являются идеальными, но в них есть ряд преимуществ, которыми не обладают иномарки. Даже если ВАЗ сломался, не нужно паниковать, механики знают решение любой проблемы, тем более, запчасти к таким машинам легко купить, в том числе упомянутые ручку для двери или тросик для капота.

Замена тяги привода замка капота на ВАЗ 2114

Инструкция с фото и видеоматериалами для тех, кто планирует самостоятельно заняться заменой порванного тросика капота на автомобилях ВАЗ 2114, 2113, 2115.

1. Для начала нужно отогнуть загнутый конец тяги привода замка и поднять стопорное кольцо тяги вверх.

2. Отсоединяем тягу от ручки.

3. Достаем уплотнитель и выводим тягу в короб воздухопритока.

4. Снимаем наконечник оболочки и уплотнитель.

5. Выводим тягу через отверстие перегородки моторного отсека.

6. Отсоединяем оба держателя оболочки тяги к кузову.

7. Достаем передний конец тяги из петли пружины замка капота.

8. Выводим оболочку тяги из упора.

9. Снимаем тягу с машины.

10. Установку тяги производим в обратном порядке.

Видео по доработке замка капота:

Как открыть капот на ваз 2109

Ремонт и обслуживание автомобилей

Ремонт и техническое обслуживание автомобилей своими руками

Как открыть капот ВАЗ 2108,2109,2113,2114,2115 если порвался тросик.Лада

Недавно, столкнулся с проблемой — не открывается капот, а как открыть капот форд фокус 2, если, как выяснилось, сломалась личинка замка. Открутил защиту подмоторной части и открыл капот. Затем, приехал мой знакомый на Ваз 2108 с той же проблемой и таких владельцев Лады с той же проблемой оказалось много. Открыть капот ваз 2109 проще, чем на 14-й и 15-й моделях, потому, что у них нет пластмассовой защиты под бампером. Покажу на примере 2114 как открыть капот автомобиля, если порвался тросик.

Лада 2114

И так, ситуация: порвался тросик, как открыть капот?

Для этого, в первую очередь нужно снять защиту. Если на вашей машине установлена массивная ударостойкая защита, то передние два ее «ушка» (или крепления) будут затянуты двумя передними болтами краба. (фото внизу).

Как снять, открутить защиту двигателя на моделях Лада 2114, 2115

Если же, на машине установлена стандартная защита, то ее нужно снять открутив несколько саморезов ключом на 8. Как показано на изображении внизу, четыре самореза с передней части на «телевизоре», два самореза в середине самой защиты (она состоит из двух частей), а так же несколько саморезов, крепящих защиту на лонжероны.

Как снять, открутить защиту на Ваз, Лада своими руками

После чего, нужно рукой достать до верхней панели «телевизора» и потянуть ушко крепления троса влево (куда, собственно, и тянет его трос). Н

Как открыт капот, если оборвался трос

Как самому открыть капот Лады 2114, 2115

На фотографии ниже красной стрелкой указано — куда нужно потянуть рычажок. Для того, чтобы замок разблокировался не нужно прилагать усилий. Если же, вы потянули за трос и капот все равно не открывается, то вам нужно одновременно тянуть ушко влево и кулаком подпереть капот вверх. Можно обойтись и одной рукой. Еще проще, если один человек займется замком, а другой будет подтягивать капот вверх.

Замена троса капота на Ваз, Лада 2109

Если вы собираетесь менять тросик, то, после того, как вы снимите старый и выведете из салона машины новый, нужно будет в первую очередь, подтянуть тросик к переднему ушку и вставить его на место.

Замена троса замка капота на ВАЗ 2114, Лада 2115

После этого, установить горлышко троса во второе ушко, подтянув его в обратную сторону (смотри фото внизу).

Замена троса капота своими руками

Замена троса замка капота своими руками на ВАЗ, Лада 2108

3 способа как открыть капот на ВАЗ

Капот любого автомобиля предназначен для того, чтобы защитить двигатель, систему зажигания, иные узлы и агрегаты, размещённые в моторном отсеке. Кроме того, он также выполняет аэродинамическую функцию, позволяя потокам воздуха свободно обтекать автомобиль во время движения. Открывается он прямо из салона автомобилей ВАЗ при помощи тросика и специального рычага. В том случае, когда они или же замок капота ломаются, у автовладельца возникает вопрос: как открыть капот на ваз 2107 ?

Стоит при этом отметить, что конструкция запорных механизмов капотов автомобилей ВАЗ позволяет выполнить их ремонт самостоятельно. При этом не требуется наличия специальных познаний, а также специального инструмента. Вполне достаточно изучить инструкцию по производству таких ремонтных работ и строго следовать пунктам, изложенным в ней.

Почему не открывается капот

Не открываться капот на автомобиле может по несколько причинам. Так, например, может испортиться его замок. Кроме того из-за механических повреждений, например при ДТП, крышка капота и двигательный отсек деформируются. Это также может привести к тому, что его станет невозможно открыть.

Если же говорить о самой распространённой причине данного явления, она заключается в банальном обрыве металлического тросика, который приводит в движение запирающий механизм капота. Порваться тросик может по разным причинам, среди которых основными можно назвать: его изношенность, наличие на поверхности троса коррозии, излишне приложенное к нему усилие. В том случае, когда тросик оборван, капот владельцу автомобиля ВАЗ можно открыть самостоятельно, так как это относительно лёгкая процедура. Во всех иных случаях вполне возможно, что придётся привлечь к выполнению ремонтных работ профессионалов.

Способы открыть капот

В разных ситуациях используются различные способы справиться описываемой неисправностью. Среди наиболее распространённых случаев можно назвать следующие:

  • обрыв тросика непосредственно рядом с рычагом привода дистанционного открывания замка. В том случае вполне достаточно будет захватить его конец, торчащий в салоне, с помощью обычных плоскогубцев, и сильно потянуть. Тянуть при этом необходимо за сам трос, а не за его оплетку.
  • обрыв тросика в салоне при невозможности захватить его плоскогубцами. В этом случае вам понадобиться проволока согнутая. С её помощью можно открыть капот, например, для того, чтобы произвести замену масла, даже в том случае, когда не помогают плоскогубцы. Для этого нужно будет из проволоки согнуть крючок, просунуть его в щель воздуховода или же между кузовом и капотом, зацепить им повреждённый тросик и тянуть за него до тех пор, пока замок капота откроется.
  • обрыв троса далеко от рычага привода замка. В этом случае можно попробовать выполнить операцию через воздуховод. Здесь также потребуется крючок, согнутый из жёсткой проволоки. Его засовывают в левый воздуховод и с его помощью цепляют тросик.
  • обрыв троса непосредственно в том районе, где установлен механизм замка. Обычно такой замок устанавливается спереди капота, и поэтому тянуть за него бесполезно. В результате открыть замок двигательного отсека можно только снизу, загнав автомобиль на яму. Для этого необходимо уделить внимание защите картера, сняв её. С этой целью откручивают её крепления и оттягивают вниз пыльник двигателя. Далее в отверстие, имеющееся рядом с радиатором, вставляют длинную отвёртку и пытаются с её помощью открыть замок. Если же он смонтирован рядом с лобовым стеклом, пробуют петлёй, согнутой из проволоки, зацепить механизм замка в месте крепления тросика и потянуть его.

Модели ВАЗ 2107

В том случае, когда двигательный отсек не открывается на автомобиле ВАЗ 2017, это обстоятельство не должно служить поводом к панике. Дело в том, что сам капот, крышка воздухозаборника и место выхода троса в салон размещены доступным образом. Данное обстоятельство позволяет открыть капот ВАЗ 2107 самостоятельно одним из способов описанных выше.

Сложности могут возникнуть только в том случае, когда, например, воздухозаборники здесь будут оснащены декоративными накладками. В этом случае их придется сначала снять, а потом уже пытаться вскрыть капот. При этом стоит отметить, что из-за особенностей конструкции петель капот ВАЗ 2107 даже в исправном состоянии открывается плохо и поэтому стоит, вначале, приложить физические усилия, а потом уже приступить к вскрытию его.

Модели ВАЗ 2109

Сложнее будет открываться капот ваз 21099, так как для этого придется залазить под машину. Кроме того, нужно будет снять защиту картера, а также жестяной пыльник двигателя. Делается это для того, чтобы руку можно было просунуть к радиатору. После этого нащупываем порванный трос и кольцо, к которому он крепится. Нажимаем на замок и просим помощника, который находиться на верху, надавит на капот сверху, а также в направлении места водителя. Также можно подцепить замок проволочным крючком, но сделать это может далеко не каждый.

Модели ВАЗ 2110

Для того чтобы открыть капот на ваз 2110 в том случае, когда оборвался трос, достаточно использовать один из уже описанных методов его вскрытия. При этом существуют и некоторые тонкости открытия его своими руками. Так, например, в некоторых комплектациях данной модели предусмотрена установка на капоте электроблокиратора замка.

В результате на автомобиле может просто сесть аккумулятор, и капот невозможно будет открыть. Чтобы справиться с данной ситуацией необходимо будет разобрать осветитель, расположенный над местом пассажира или водителя, а также подсоединить к его клеммам «плюс» и «минус» от аккумулятора другого автомобиля. Далее нужно будет завести машину, и, если никаких других неисправностей нет, замок откроется.

Опытные автовладельцы, с целью профилактики возникновения таких ситуаций, выполняют скрытую проводку к АКБ. В этом случае будет достаточно просто подключить к ней зарядное устройство и произвести зарядку севшего аккумулятора ВАЗ 2110.

Модели ВАЗ 2114

Открытие капота ваз 2114 производиться так же, как и аналогичная операция на ВАЗ 2109. При этом, учитывая, что на ваз 2115 установлено оборудованное в подкапотном пространстве аналогичное оборудованию «четырнадцатой» модели, изучив один раз данную процедуру, можно будет, в том случае, когда лопнул трос, самостоятельно вскрывать капот сразу на трёх моделях автомобилей производства компании ВАЗ.

Если же говорить об особенностях выполнения данной операции именно на этой модели, то профессионалы советуют открытие двигательного отсека Лады производить максимально аккуратно, так пытаясь просунуть через неё крючок для того чтобы подцепить лопнувший трос или же достать рычаг открытия капота, можно достаточно легко сломать ей. В результате придётся покупать для замены сразу же два элемента конструкции автомобиля стоящие весьма серьёзные деньги. Кроме того, открывшийся капот необходимо будет внимательно осмотреть и смазать все его движущиеся части. Это петли и механизм замка. Такие несложные действия могут предотвратить возникновение аварийно ситуации в будущем.

Установка тросика

Если порвался тросик, после открытия капота его придется заменить. Для этого:

  1. в магазине автозапчастей подбирают новую запасную часть, при этом из имеющихся изделий стоит выбрать многожильные тросы как наиболее прочные.
  2. изготовляют из проволоки крючок. Крючок необходимо засунуть в отверстие под ручку открывания капота. Им нужно будет зацепить крепкий шнурок и втащить его внутрь салона.
  3. к шнурку привязывают новый тросик и втягивают уже его в салон.
  4. далее новую запчасть соединяют с ручкой открывания крышки капота и механизмом открывания её замка.
  5. всю систему в сборе проверяют на работоспособность.

Выводы

Конструкция автомобилей ВАЗ имеет некоторые устаревшие элементы, которые давно не используются на современных моделях автомобилей. К ним относится тросик открывания замка капота. Если он порвется, его крышку заклинит и владельцу машины придётся двигательный отсек вскрывать. Процедура эта относительно несложная и её можно выполнить самостоятельно, хотя и придётся потратить достаточно большое количество времени. Для того чтобы не допустить возникновения подобной неприятной ситуации, необходимо производить современную замену троса, а также стараться не прикладывать к нему значительных физических усилий.

Что делать если ваз 2114 сломалась

Всегда неприятно, когда ВАЗ 2114 сломалась. Современные отечественные автомобили почему-то чаще склонны к поломке, нежели иномарки. Обычно случаются такие происшествия, которых сложно предвидеть. Если говорить о модели ВАЗ 2114, то проблема в таких автомобилях может возникнуть в самый неподходящий момент. Машина внезапно сломалась и приходится искать экстренный выход.

Самая частая проблема в отечественных автомобилях — не открывается капот. Распространенной поломкой является то, что он намертво закрывается, но эта проблема встречается часто и на ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114. Поэтому уместно будет рассмотреть такую трудность, чтобы знать, как открыть капот 2114.

Порвался тросик — что делать?

Не все знают, что за открытие капота отвечает тросик, который связан с капотом и кнопкой для его открывания.

Следующим этапом является управление креплением троса, после чего открывается капот. Для этого необходимо достать рукой до того самого «телевизора» и потянуть ушко крепления этого троса в ту сторону, куда обычно его тянет трос- влево.

Ни в коем случае нельзя прилагать усилия, чтобы разблокировать замок. Если за трос капота ВАЗ потянули, но капот все еще не открывается, не нужно тянуть его сильнее, достаточно прибегнуть к альтернативной помощи. Для этого нужно продолжать вытягивать ушко в левую сторону, а капот ВАЗ при этом подпирать той же рукой вверх. Второй рукой до капота достать, скорее всего, не получится, поэтому если одной рукой не удается произвести обе операции одновременно, нужно прибегнуть к помощи другого человека, который будет подпирать капот с внешней стороны. Только после всех операций водителю удастся открыть капот на ВАЗ.

Если водитель хочет поменять тросик и в дальнейшем не связываться с этой проблемой, необходимо вывести старый трос и протянуть новый. Обязательно надо протянуть трос к переднему ушку и поставить его на место, чтобы не слетел тросик повторно. После всего этого необходимо вспомнить, где ранее находилось горлышко троса, а оно было во втором ушке, поэтому подтянув его в обратную строну, трос окажется на своем месте.

Другие поломки, которые могут привести к серьезному ремонту

Важно знать, что капот ВАЗ 2114 — это не единственное проблемное место в автомобиле. Кроме этого, водитель может встретиться и с другими сложностями, которые могут привести к ремонту ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114.

В ВАЗ 2114 часто встречаются какие-то мелкие повреждения. Каждый водитель такого автомобиля хоть раз столкнулся с тем, что ручка двери ломалась в руках, особенно на двери водителя. Частое использование этой ручки приводило к постоянному ремонту. Раннее такие машины можно было встретить в службе такси, и был дискомфорт у пассажиров, когда им приходилось заходить в салон только через одну дверь, потому что на всех остальных ручки были сломаны.

Еще одна проблема, которая преследует автомобилистов на отечественных автомобилях — поломка печки. В автомобиле ВАЗ 2114 печка всегда греет на отлично, даже в самую холодную зиму. Это благодаря тому, что производители отечественных автомобилей старались подстроить свое изобретение под все регионы страны. Но у таких машин печка может сломаться в любой момент, поэтому к ее поломке нужно быть готовым всегда.

Еще одно мелкое повреждение, которое преследует отечественных ВАЗ — поломка бардачка, порой он попросту не закрывается, и водители уже привыкли оставлять его открытым. В бардачке перестает функционировать замочный механизм, который отвечает за открывание, он может заедать. Для того, чтобы его открыть, необходимо приложить усилия. По статистике, далеко не каждый водитель спешит отремонтировать замок бардачка.

Что такое диагностика ВАЗ 2114

Для решения проблем проводят диагностику автомобиля, особенно если это автомобиль отечественного производства.

Кроме этого, диагностика предназначена еще и для предотвращения различных неисправностей, после такой процедуры машина очередной раз не сломается.

С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить работу владельца по контролю за общим состоянием автомобиля. Для этого, как правило, понадобится ноутбук и немного знаний и навыков по использованию программного обеспечения. Проблемы с пониманием всей диагностической системы возникнут у водителя только в первое время эксплуатации автомобиля. Обычно сложно проводить диагностику пожилым водителям, им проще, когда это сделают на станции технического обслуживания.

ВАЗ 2114, как и другие автомобили этой линейки, не являются идеальными, но в них есть ряд преимуществ, которыми не обладают иномарки. Даже если ВАЗ сломался, не нужно паниковать, механики знают решение любой проблемы, тем более, запчасти к таким машинам легко купить, в том числе упомянутые ручку для двери или тросик для капота.

Отечественные автомобили требуют деликатного ухода. Хотя такие машины ломаются, тем не менее, их можно ремонтировать неограниченное количество раз, поэтому автомобили, которые были выпущены давно, до сих пор ездят на российских дорогах.

Как открыть капот, если порвался тросик: полезные советы

Автовладельцы часто сталкиваются с проблемой открытия капота из-за порванного тросика. Это важная деталь, которая помогает получить доступ к «сердцу» автомобиля. Обрыв тросового привода доставляет водителю много неприятностей. Поломка случается всегда неожиданно и в неподходящее время.

Представьте себе ситуацию, когда зимним утром вы, спеша на работу, пытаетесь завести автомобиль, но ничего не получается. В срочном порядке дёргаете за рычаг, открывающий капот, чтобы посмотреть двигатель. Слышится характерный звук порвавшегося тросика. И вы понимаете, что на работу придётся ехать в такси.

Любой водитель должен уметь выходить из подобных ситуаций. Это позволит обойтись без услуг автосервисов, сэкономить средства и время. Данная статья поможет научиться открывать капот, если порвался тросик. Применяя советы, вы справитесь с проблемой.

Способы открыть капот, если порвался тросик

Конструкция капота, замка и расположение тросового привода на автомобилях отличаются. Но последовательность ремонта остаётся одинаковой во всех случаях. Владельцам отечественных марок повезло больше, так как производители за долгие годы не вносили существенных изменений в конструкцию, выпускаемых автомобилей. Поэтому открыть капот всегда получится без проблем.

Чаще всего трос обрывается около рычага, реже под капотом. В первом случае справиться с поломкой легко, а во втором придётся повозиться.

Когда трос оборвался перед рычагом
Это самая простая ситуация. Для устранения поломки осмотрите в салоне автомобиля место крепления троса и ручки открывания капота, возможно, слетел с рычага стопор — вставьте его на место и закрепите. Если вы заметили, что обломился сам трос, то вам понадобятся плоскогубцы. Чтобы открыть капот постарайтесь крепко ухватиться за трос вместе с кожухом и потянуть вниз. Возможно, с первого раза не получится. Если происходит срыв, обрежьте кожух и намотайте металлический тросик на плоскогубцы, а затем потяните с большим усилием — капот откроется.

Когда трос оборвался под капотом
Если вы осмотрели крепление внутри салона и ничего не обнаружили, значит, тросик обломился под капотом рядом с замком. Такая проблема считается наиболее серьёзной, ведь нужно каким-то образом получить доступ к замку и принудительно отщёлкнуть.

Для капота, открывающегося назад, существует два основных способа, которые можно применить в автомобилях отечественного и иностранного производства.

  1. Через решётку радиатора. На многих моделях добраться до замка можно с помощью самодельного крючка из проволоки или спицы. Просуньте крючок в прорезь радиаторной решётки. Можно подлезть и через воздухозаборник. Достаньте до язычка, к которому крепится тросик и потяните за него. Некоторые автомобили имеют сплошную решётку без прорезей. В этом случае её нужно снять, но это сделать не всегда легко. В крайнем случае придётся поломать. Новая решётка стоит недорого.
  2. Через защиту картера. Это ещё один способ, который поможет добраться до замка. Понадобится смотровая яма, но если такой нет, придётся ремонтировать лёжа на земле, поддомкратив автомобиль. Снимите металлическую защиту масляного поддона двигателя. При помощи длинной отвёртки достаньте до язычка, к которому прикреплён трос и надавите влево (в сторону водителя). Возможно, понадобится помощь другого человека. Вы тянете тросик, а помощник сначала давит капот вниз, потом поднимает.

Если капот открывается вперёд, в этом случае придётся повозиться. Вам понадобится самодельный крючок. Добраться до замка можно через воздухозаборник капота. Снимите его и сквозь решётку зацепитесь за тросик. В некоторых случаях приходится выпилить одно деление, так как узкие щели мешают выполнить работу.

Если не получилось открыть, тогда вам поможет другой способ. Приподнимите край капота в районе замка. Вытяните уплотнительную резинку — должна получится щель. Потом длинной отвёрткой или крючком подцепите тросик и капот откроется.

Причины поломки тросового привода

Частой причиной обрыва тросика является естественный износ. Со временем он растягивается и перетирается в местах изгиба. Отсутствие смазки тоже сильно влияет на срок его службы.

Если замок и тросик давно не обрабатывались маслом, то случается заклинивание. Водителю приходится прикладывать много усилий, чтобы открыть капот. В результате тросовый привод не выдерживает.

Регулярно следите за состоянием замка и тросика. При низких температурах они замерзают. Когда почувствуется, что капот открывается с трудом, выявите причину и устраните неисправность, не дожидаясь поломки. Если все же трос оборвался, то установите новый. Постарайтесь надёжно зафиксировать его, не допуская перегиба. В конце обработайте замок солидолом. После качественно проделанной работы вы надолго забудете о проблеме с поломанным тросом.

Видео: как открыть капот — ВАЗ 2108-2115

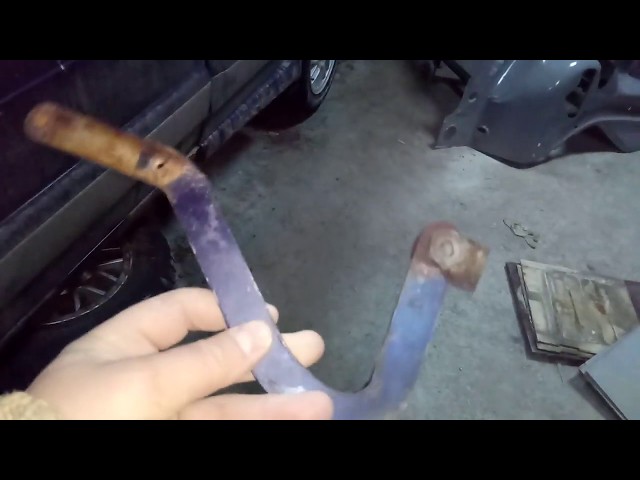

ВАЗ 2115 | Замена петель капота

Замена петель капота

Винты (1) крепления петельной планки к капоту

Гайки (3) крепления петельной сборки (2) к кузовной панели


  1. Детали установки петельных планок капота показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Если замене подлежат обе петли, снимите капот (см. Раздел Снятие, установка и регулировка капота), если одна, — откройте его и зафиксируйте в вертикальном положении.
  3. Снимите крышку воздухозаборника (см. Раздел Снятие привода передних стеклоочистителей).
  4. Снимите резиновую накладку петли, — накладки подлежат замене в обязательном порядке.
  5. Обрежьте уплотнитель вокруг петли таким образом, чтобы обеспечить свободу хода последней, — уплотнители подлежат замене в обязательном порядке, при установке уплотнитель следует покрасить.
  6. Пометьте положение петельных планок.
  7. Снимите газонаполненный упор (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении).
  8. Выверните крепежные винты (1) и отдайте гайки (3).
  9. Снимите петельную сборку (2).
  10. Установка производится в обратном порядке, — проследите, чтобы петельные планки были установлены в соответствии с нанесенной в процессе демонтажа маркировкой.
  11. Проверьте правильность положения капота, в случае необходимости произведите соответствующую регулировку (см. Раздел Снятие, установка и регулировка капота).

Как открыть капот ВАЗ 2108, 2109, 2113, 2114, 2115 если порвался тросик

Как открыть капот ВАЗ 2108,2109,2113,2114,2115 если порвался тросик.Лада

Недавно, столкнулся с проблемой — не открывается капот, а как открыть капот форд фокус 2. если, как выяснилось, сломалась личинка замка. Открутил защиту подмоторной части и открыл капот. Затем, приехал мой знакомый на Ваз 2108 с той же проблемой и таких владельцев Лады с той же проблемой оказалось много. Открыть капот ваз 2109 проще, чем на 14-й и 15-й моделях, потому, что у них нет пластмассовой защиты под бампером. Покажу на примере 2114 как открыть капот автомобиля, если порвался тросик.

И так, ситуация: порвался тросик, как открыть капот?

Для этого, в первую очередь нужно снять защиту. Если на вашей машине установлена массивная ударостойкая защита, то передние два ее «ушка» (или крепления) будут затянуты двумя передними болтами краба. (фото внизу).

Как снять, открутить защиту двигателя на моделях Лада 2114, 2115

Если же, на машине установлена стандартная защита, то ее нужно снять открутив несколько саморезов ключом на 8. Как показано на изображении внизу, четыре самореза с передней части на «телевизоре», два самореза в середине самой защиты (она состоит из двух частей), а так же несколько саморезов, крепящих защиту на лонжероны.

Как снять, открутить защиту на Ваз, Лада своими руками

После чего, нужно рукой достать до верхней панели «телевизора» и потянуть ушко крепления троса влево (куда, собственно, и тянет его трос). Н

Как открыт капот, если оборвался трос

Как самому открыть капот Лады 2114, 2115

На фотографии ниже красной стрелкой указано — куда нужно потянуть рычажок. Для того, чтобы замок разблокировался не нужно прилагать усилий. Если же, вы потянули за трос и капот все равно не открывается, то вам нужно одновременно тянуть ушко влево и кулаком подпереть капот вверх. Можно обойтись и одной рукой. Еще проще, если один человек займется замком, а другой будет подтягивать капот вверх.

Замена троса капота на Ваз, Лада 2109

Если вы собираетесь менять тросик, то, после того, как вы снимите старый и выведете из салона машины новый, нужно будет в первую очередь, подтянуть тросик к переднему ушку и вставить его на место.

Замена троса замка капота на ВАЗ 2114, Лада 2115

После этого, установить горлышко троса во второе ушко, подтянув его в обратную сторону (смотри фото внизу).

Замена троса капота своими руками

Замена троса замка капота своими руками на ВАЗ, Лада 2108

Гениально… То есть, вы все не догадались сделать это сами? Просто взять и снизу потянуть за тросик. Кстати, эта схема не всегда работает. Этой зимой долго не заводил машину и аккум в 20ти градусный мороз сдох в ноль. При попытке его заменить оборвался тросс. Подлезть под машину без ямы трудно — раз. Два — автор умолчал о возможном наличии(как у меня) за защитой пластикового пыльника защищающего двигатель от грязи, который снимается изнутри. Завести машину с толкоча не дала сигналка.
Короче капот я вскрыл при помощи грубой физической силы ????

Спасиб! Помог. Полезная статья для дех кто впервые сталкивается с такой проблемой

Спасибо! 2115, за пол часа все сделал сам.

Спасибо, сегодня опробую Ваш метод ???? Краба не обязательно снимать, можно же просто защиту слегка выгнуть ????

http://arbi-idirisov.ru

Открыть капот ВАЗ 2109. Аварийное открывание капотов отечественного автомобиля. Способы открытия капота

Капот автомобиля открывается за специальный металлический трос. Однако долго ничего не работает. Кабель может порваться. Теперь капот открыть будет невозможно, что делать? Итак, рассмотрим несколько вариантов решения возникшей проблемы.

Открытие капота ВАЗ 2107?

Если ручка открывания капота перемещается легко, натяжной трос порван.Необходимо определить: где именно произошел этот разрыв. Если это произошло ближе к ручке открывания (она находится в салоне), то порванный трос можно подцепить самодельным крючком или другим удобным средством, затянуть в салон и отремонтировать. Если в подкапотном пространстве обрывается натяжной трос, значит проблема более серьезная, но не стоит паниковать. Оборванный кабель можно зацепить сбоку за решетку радиатора. Для этого подойдет любая коса.Также можно попробовать дотянуться до фиксатора через воздуховоды кабины.

Такие действия выполнять очень сложно. Если все усилия окажутся напрасными, то петли крепления самого капюшона придется разрезать (ремонт в итоге обойдется дорого). Для этого снимается решетка радиатора, болгаркой срезаются крепежные петли, потом оторванный трос заменить несложно.

Открытие капота ВАЗ 2109?

Чтобы открыть капот на ВАЗ 2109, нужно залезть под машину.Далее делаем простые шаги. Снимаем защиту картера и жестяной пыльник. Делать это нужно так, чтобы рука подошла к радиатору. Далее нащупываем кольцо, к которому крепится трос, и нажимаем на фиксатор. Помощник сверху открывает капот. Стоит отметить, что тросик крепится непосредственно к замку, поэтому мы нажимаем на кольцо только сбоку и в сторону водительского сиденья. Для умельцев подойдет метод открывания капюшона с помощью длинной проволоки. Подобрать замок капота можно самодельным крючком.

Открытие капота ВАЗ 2114?

У этой машины способ открывания капота такой же, как у ВАЗ 2109. После снятия защиты двигателя нужно сдвинуть хвост рессоры в сторону (так работает тросик). На ВАЗ 21014 решетка радиатора сделана из пластика, поэтому ее можно просто сломать, трос и саму решетку заменить (это очень недорого).

Квалифицированная помощь — лучшее решение

Если вы сами не можете решить проблему с открытием капота на своем автомобиле, то лучше обратиться в техподдержку.Квалифицированная команда оперативно решит вашу «проблему» и вы сможете продолжать пользоваться автомобилем. В Тольятти и области эффективную помощь оказывает компания General. Это верное решение многих дорожных и технических проблем с техническим устройством.

Автовладельцы часто сталкиваются с проблемой открывания капота из-за обрыва троса. Это важная деталь, которая поможет вам получить доступ к сердцу автомобиля. Обрыв троса привода доставляет водителю массу хлопот.Поломка всегда случается неожиданно и в неподходящее время.

Представьте себе ситуацию, когда зимним утром, торопясь на работу, вы пытаетесь завести машину, но ничего не происходит. В срочном порядке потяните за рычаг, открывающий капот, чтобы увидеть двигатель. Слышен характерный звук оборванного кабеля. И понимаешь, что на работу надо ехать на такси.

Любой водитель должен уметь выбраться из таких ситуаций. Это даст возможность обойтись без автосервиса, сэкономить деньги и время.Эта статья поможет вам узнать, как открыть вытяжку при обрыве троса. Применяя советы, вы разберетесь с проблемой.

Способы открытия капота при обрыве троса

Конструкция капота, замка и расположение тросового привода на автомобилях различаются. Но последовательность ремонта во всех случаях остается одинаковой. Владельцам отечественных брендов повезло больше, поскольку производители за долгие годы не внесли существенных изменений в конструкцию выпускаемых автомобилей.Поэтому открыть капот всегда получится без проблем.

Чаще всего рвется трос возле рычага, реже под капотом. В первом случае с поломкой справиться несложно, а во втором придется повозиться.

Когда обрыв троса перед рычагом
Это простейшая ситуация. Для устранения поломки осмотрите в машине место крепления троса и ручки открывания капота, возможно, от рычага отвалился стопор — вставьте на место и закрепите.Если вы заметили, что сам кабель оборван, то вам потребуются плоскогубцы. Чтобы открыть капот, попробуйте крепко обхватить кабель вместе с кожухом и потянуть его вниз. Может не получиться с первого раза. В случае поломки разрежьте кожух и оберните металлический кабель вокруг плоскогубцев, затем сильно потяните, чтобы открыть кожух.

При обрыве троса под капотом
Если осмотрели крепление внутри салона и ничего не нашли, значит трос оборвался под капотом рядом с замком.Эта проблема считается самой серьезной, ведь нужно как-то получить доступ к замку и принудительно его выключить.

Существует два основных способа открывающегося назад капота, которые применимы как к отечественным, так и к иномаркам.

  1. Через решетку радиатора. На многих моделях добраться до замка можно с помощью самодельного проволочного крючка или спицы. Вставьте крючок в прорезь в решетке. Также можно проползти через воздухозаборник. Потяните за язычок кабеля и потяните за него.У некоторых автомобилей сплошная решетка без щелей. В этом случае его необходимо удалить, но это не всегда просто. В крайнем случае придется его сломать. Новая решетка стоит недорого.
  2. Сквозь защиту картера. Это еще один способ помочь вам добраться до замка. Смотровая яма понадобится, но если ее нет, то ремонтировать ее придется лежа на земле, поднимая машину домкратом. Снимите металлическую защиту с масляного поддона двигателя. Используя длинную отвертку, снимите с язычка, к которому крепится кабель, и сдвиньте влево (в сторону отвертки).Возможно, вам понадобится помощь другого человека. Вы тянете за трос, и помощник сначала опускает капюшон, а затем поднимает его.

Если капот открывается вперед, придется с ним повозиться. Вам понадобится самодельный крючок для вязания. Попасть в замок можно через воздухозаборник капота. Снимите его и зацепите кабель через решетку. В некоторых случаях приходится вырезать одно деление, так как узкие прорези мешают работе.

Если не получилось открыть, то вам поможет другой способ.Поднимите край капота в районе замка. Вытаскиваем уплотнительную резинку — должен получиться зазор. Затем с помощью длинной отвертки или крючка поднимите трос, и капот откроется.

Причины выхода из строя тросового привода

Распространенной причиной обрывов кабеля является нормальный износ. Со временем он растягивается и истирается там, где он изгибается. Отсутствие смазки также сильно влияет на срок его службы.

Если замок и трос долгое время не обрабатывались маслом, происходит заклинивание.Водителю приходится прилагать много усилий, чтобы открыть капот. В результате тросовый привод не выдерживает.

Регулярно проверяйте состояние замка и троса. При низких температурах они замерзают. Когда вы чувствуете, что капот трудно открыть, выявите причину и устраните неисправность, не дожидаясь поломки. Если все же трос порвался, то установите новый. Постарайтесь закрепить надежно, не перекручивая. В конце обработайте замок смазкой. После хорошо выполненной работы вы надолго забудете о проблеме с обрывом кабеля.

Видео: как открыть капот — ВАЗ 2108-2115

Как открыть капот на ВАЗ 2109 при обрыве троса? Это небольшая, но все же проблема. Особенно когда на улице холодно. Чаще всего именно в такую ​​погоду возникает данная проблема. Другой, более частой, причиной выхода кабеля из строя является его износ.

Если разрыв произошел внутри кабины

Трос или тяговый стержень — это одножильный или многожильный стальной трос, заключенный в оболочку, поверх которой находится металлическая оплетка.Его основная функция — открывать капот механическим воздействием на ручку замка. Чтобы решить вопрос, как открыть капот ВАЗа, нужно предпринять определенные действия.

Сначала нужно найти место обрыва кабеля. Для этого необходимо осмотреть механизм открывания капота автомобиля ВАЗ 2109 или те места, куда доступ еще сохранен. И начать нужно с осмотра ручки замка.

Настоящий механизм включает в себя замок, который удерживает капот закрытым, и крючок, который предотвращает непреднамеренное открывание капота.Их расположение — в передней части капота. Ручка замка вынесена в салон и находится слева под панелью приборов. Определившись со скалой, можно приступать к самой работе.

Здесь возможны разные варианты. Если внутри салона обрыв троса, то при помощи плоскогубцев нужно вытащить его остатки из-под панели, схватить за край стержня (сердечника), но ни в коем случае за оболочку, и достаточно сильно потянуть в сторону. вам, то есть в боковой салон.

Причем делать это нужно плавно, без рывков. В противном случае вы можете порвать его в другом месте. Чтобы кабель не выпадал из плоскогубцев, необходимо на его конце сделать петлю и продеть ее на инструмент. Может капот откроется.

Обрыв троса под капотом

Возможно, под капотом оборвался трос. В этом случае предлагается следующий алгоритм действий:

    1. По возможности загнать ВАЗ 2109 на подъемник, эстакаду или смотровую яму.Можно поднять. При этом, в случае выхода из строя домкрата, подстрахуйтесь от падения автомобиля.
    2. Осторожно снимите кожух картера двигателя, который удерживается несколькими саморезами. Проделайте то же самое с жестяным башмаком, чтобы освободить место для дальнейших манипуляций.
  1. Вставьте руку в отверстие между радиатором и моторным отсеком. Нащупайте кольцо, к которому прикреплен стержень. Это не сложно, он находится прямо рядом с замком капота.Дотянуться до кольца снизу, с силой потянуть или надавить влево, в сторону водительской двери. Если и тогда капот ВАЗ 2109 не открывается, то одновременно нужно еще и надавить на него сверху. Так кольцо станет податливым. Немного усилий и капот открывается. Лучше, если в процессе будут задействованы 2 человека.
  2. После этого нужно демонтировать старый порванный кабель и установить новый. Работа значительно упростится, если один человек потянет пружину на замке, а другой позаботится о фиксации тросика на ручке запорного устройства.Сначала придется сильно постучать капюшоном по корпусу, но со временем все наладится.

Есть и другие варианты открывания капота.

  1. Поднимите капот ВАЗ 2109 и попробуйте открыть его замок длинным тросом.
  2. Обратиться в автомастерскую, где профессионально, качественно и в короткие сроки откроют капот, заменит тросик, а причину, если она техническая, выявят и устранят.
  3. Посмотрите инструкцию к автомобилю ВАЗ 2109.Как правило, в нем указаны возможные неисправности и способы их устранения. В крайнем случае желательно хотя бы ознакомиться с компоновкой тяги.

Чтобы кабель прослужил дольше, необходимо:

  • смазать его выходы литолом;
  • используйте многожильный кабель, так как он прочный, гибкий, не растягивается и медленно изнашивается;
  • будьте очень осторожны с ручкой замка.

Не считайте трос капота ВАЗ мелочью.Это полноценная часть сложного механизма. Не заменяйте его обычным тросом или даже тросом (такие случаи известны). Это небезопасно. Берегите нервы и здоровье, уважайте себя и свою машину.

Ваз 2109. То, что обрыв троса, понять очень легко: когда дёргаешь за рычаг открывания капота из салона, не чувствуешь никакого усилия и никаких звуков. Рычаг не возвращается на место. Капот естественно не открывается, так как рычаг тросом тянет назад удерживающую пружину.

Рано или поздно капот ВАЗ 2109 все равно придется открывать, но как это сделать, если вытаскивание рычага из салона не открывает. Естественно, что капот никому не хочется портить, и его нужно открывать без механических повреждений. Делается это следующим образом: необходимо залезть под капот снизу и отогнуть удерживающую пружину капота ВАЗ 2109.
Просто нельзя залезть под капот ВАЗ 2109, потому что защита установлена. снизу.Эту работу лучше всего проводить на смотровой яме или эстакаде. Естественно, справиться можно лежа под автомобилем, на эстакаде или смотровой яме будет удобнее, так как до пружины капота ВАЗ 2109 снизу дотянуться не так-то просто.
Первое, что нужно сделать, это снять защиту. Лучше убрать все ее листы, чтобы было удобнее ползать.

Снимаются просто — саморезы откручиваются и листы легко снимаются.Теперь необходимо попробовать дотянуться рукой до удерживающей пружины под капотом через образовавшееся пространство.

Лучше осветить себя фонариком, так как ничего не будет видно и действовать придется наощупь. Надо пружину отогнуть в сторону аккумулятора. При открытии капота вы услышите щелчок, аналогичный тому, который всегда слышен при открытии капота из салона. Это будет проще сделать, если кто-то надавит на капюшон в районе замка сверху.Все, капот ВАЗ 2109 открыт, несмотря на порванный трос.

Замена датчика скорости ВАЗ 2115 своими руками. Как заменить датчик скорости ВАЗ 2115. Самостоятельная диагностика и замена датчика скорости ВАЗ 2115. Неисправности датчика.

Скорость автомобиля — это ключевой параметр, который необходимо постоянно контролировать. Превышение допустимой скорости не только чревато штрафом, но и может повлечь за собой серьезные последствия. Об этом далее в статье.

Датчик скорости, устройство и принцип действия

Назначение высокоскоростного контроллера в карбюраторных и инжекторных двигателях — передача информации о скорости автомобиля на приборную панель. Принцип работы ДС довольно прост и основан на эффекте холла:

  1. Контроллер передает сигналы напряжения на ЭБУ с частотой, прямо пропорциональной скорости колес транспортного средства.
  2. Компьютер в соответствии с сигналами, полученными от DS, выполняет работу двигателя на холостом ходу и с помощью датчика ХХ регулирует подачу воздуха в байпас дроссельной заслонки.
  3. Очень важно, чтобы частота импульсов контроллера была прямо пропорциональна реальной скорости движения.

Где датчик скорости на ВАЗ 2115

DS находится в верхней части корпуса КПП (см. Фото). Но получить доступ к этому контроллеру не так-то просто. Чтобы добраться до устройства, нужно загнать машину на эстакаду или яму и залезть под машину.

Неисправности датчика скорости ВАЗ 2115

Если при диагностике появляется ошибка P0500, это означает, что датчик скорости не принимает сигнал.Если вы видите код P0503, то входящий сигнал прерывается по определенным причинам.

Признаки неисправности Датчика Скорости ВАЗ 2115

  • Один из наиболее вероятных симптомов поломки — неверные значения спидометра, в частности приход циферблата — хаотичное перемещение в разные стороны.
  • Еще одна примета — двигатель на хх работает с перебоями.
  • Плавающая скорость на XX.
  • Увеличьте расход топлива.
  • Провалы для разгона, т.е. когда водитель нажимает газ, двигатель на это не реагирует, набора мощности не происходит.

Причины выхода из строя Датчика Скорости ВАЗ 2115

  • Обрыв в электрической цепи регулятора.
  • Устройство не связано с бортовой сетью.
  • Неисправен механический привод устройства.
  • Из-за повреждения или износа сломался чувствительный элемент регулятора.

Диагностика датчика скорости

Диагностика работоспособности датчика выполняется двумя методами.

Для реализации первого способа понадобится мультиметр:

  1. В первую очередь демонтируйте сам контроллер. Прочтите инструкции по удалению ниже.
  2. Затем установите Тестер в режим измерения переменного напряжения.
  3. Верхушки мультиметра должны быть замкнуты на контактах штекера контроллера. Первый щуп подключается к контакту с приборной панелью, он находится по центру, а второй — к кузову автомобиля, т.е.е. к массе.
  4. Фронтальный контроллер представляет собой специальную штангу. Когда он вращается, устройство запускается. Чтобы диагностировать работу регулятора, необходимо прокрутить, для чего на нем установлена ​​металлическая трубка.
  5. Стержень начинает вращаться, а на дисплее мультиметра будет отображаться информация о переменном напряжении, точнее его скачках. При этом чем выше скорость вращения стержня, тем больше скачки значений. Это укажет на неисправность контроллера.

Второй способ проверки прибора выполняется без разборки, но для этого необходимо загнать авто в яму или в пролёт:

  1. Когда машина стоит на яме, поднять левое переднее колесо до домкрата.
  2. Далее найдите контроллер и отсоедините от него подключенную проводку.
  3. Теперь возьмем мультиметр. Его щупы необходимо совмещать с массами и контактом передачи импульса на ЭБУ, на колодке он является центральным и крайним контактом.
  4. Затем поверните колесо, поднятое домкратом, и диагностируйте значения, которые показывает мультиметр на наличие скачков напряжения. При отсутствии тестера можно применить обычную контрольную лампу с подключенным к ней проводом. Первый провод подключите к питанию, то есть к левому контакту, а второй — к центральному. Если источник освещения мигает при вращении колеса, это означает, что DS работает.

Возможно, что причина поломки ДС кроется в плохом контакте с электрической сетью автомобиля, в этом случае необходимо просто заменить или почистить контакты.Перед диагностикой осмотрите устройство. Если на нем есть следы повреждений, возможно, даже нет смысла его проверять.

Инструменты, приспособления, расходные материалы

  1. Ключ на «21».
  2. Отвертка.
  3. Тряпка.
  4. Новый датчик скорости.

Выбор рабочего места

Работы по замене датчика скорости выполняются на эстакаде или смотровой яме.

Как снять датчик скорости ВАЗ 2115 (пошагово)

  1. Сначала выключите зажигание и откройте капот.
  2. Для облегчения процедуры снятия демонтируйте адсорбер. Для этого достаточно просто открутить гайки, фиксирующие этот узел, после чего убрать его в сторону.
  3. Далее зажимаем крепление и демонтируем разъем проводки.
  4. После выполнения данных действий приступайте к разборке устройства. Устройство вращается против часовой стрелки до полного отключения датчика скорости. Используя гаечный ключ на «21», выньте датчик из посадочного места.

Как поставить новый датчик скорости ВАЗ 2115 (пошагово)

  1. Очистить место расположения датчика от грязи и пыли.
  2. Затем выполните установку нового датчика. В этом случае следует действовать осторожно, так как корпус контроллера выполнен из пластика, так что даже незначительные механические воздействия способны вывести его из строя.
  3. Далее вмонтируйте датчик в посадочное место так, чтобы его пазы совпадали с втулками, иначе у вас не получится надежно закрепить прибор.
  4. Затяните датчик по часовой стрелке. Не нужно откладывать устройство.
Привод датчика скорости

Наконечники проф.

Подробную инструкцию по замене постоянного тока Вы можете увидеть в следующем видео.

Как подключен спидометр ВАЗ 2114. Почему не работает спидометр на четверке: проверьте датчик скорости

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму.Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Датчик предназначен для передачи сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач.Для этого нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

  • Отвертка (плоская и крестообразная).
  • Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

  1. Откройте капот и ключом на 10 снимите груз с аккумуляторной батареи;
  2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
  3. Снимите блок вместе с проводами. Для этого нужно подтянуть защелку;
  4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится.Затем вынимаем датчик при помощи ключа на 21;
  5. Место установки необходимо очистить от грязи и мусора.

Инструкции по установке

  • Перед заменой сломанного датчика на новый нужно учесть, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
  • Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки.В противном случае он не сможет нормально закрепиться и сесть на место.
  • Последний шаг — надежная фиксация. Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, так как спидометр был механическим.С привода, который был на МКПП, по тросу сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (DS), которые были установлены на новых инжекционных машинах, больше не используются. В них совмещены электрический датчик и трос привода спидометра. Второе поколение DS избавилось от троса спидометра, начали устанавливать электрический спидометр, но эти датчики скорости имели шестеренчатое соединение при установке на МКПП.

Третье поколение — датчик скорости импульса, основанный на эффекте Холла. Цена датчика скорости на ВАЗ 2114 различается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное поле, в котором находится полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла. .

Этот эффект получил практическое применение в DS благодаря тому, что во время движения это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше частота сигнала.Подсчитано, что DS производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер вычисляет скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Не нужно много времени догадываться, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет, помимо прочего, функцию определения скорости движения. Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСа.Наилучший доступ к DS можно получить снизу, поместив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 довольно проста. В общей электросхеме автомобиля он питается через средний предохранитель на 7,5 А, который находится на реле электровентилятора печки в салоне. На комбинации приборов в передней панели приборов выходной штекер с адресом — «DS» и «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии DS предоставляет необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет генерации адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, которые приводят к сбоям в работе всей системы, необходимо соблюдать осторожность при профилактических осмотрах и контроле за их работой.Итак, существует мнение, что если на ВАЗ 2114 не работает спидометр, значит, датчик скорости точно вышел из строя. Однако есть приемы управления электронным спидометром. С помощью специального оборудования на стенде вы сможете определить его работоспособность.

Три измерения производятся на скоростях — 40, 80 и 120 км / ч:

  • при этом показания спидометра в км / ч должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
  • , а номинальная частота входного сигнала в Гц — «66.66 «,» 133,33 «,» 200 «.

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с бортовым электронным устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуска этот сигнал не появляется опять же, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ECU. Тем не менее, каждый водитель должен знать, какие ошибки, указывающие на проблемы с ДС, загораются на дисплее бортового компьютера.

  1. P0500 Отсутствие сигнала датчика скорости.
  2. P0503 Прерывистый сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Необходимо учитывать, где находится датчик скорости на ВАЗ 2114. Механическая коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.

Помимо появления на дисплее БК сигналов об ошибках, могут появиться и другие признаки неисправности ДС, специалисты ссылаются на такие признаки:

  1. Нестабильные, «шагающие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
  2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
  3. Значительно увеличен расход топлива.
  4. Пониженная мощность двигателя.

Конечно, это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой.Однако вам следует проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться, что проводка работает правильно. Убедитесь, что на клеммах есть заземление и присутствует сигнал 12 В.

Есть несколько известных способов проверить работоспособность DS:

  • снимите неисправный датчик. Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика надеть пластиковые трубки и развернуть корпус до скорости 3-5 км / ч.Чем быстрее вращается датчик, тем выше напряжение и частота;
  • второй способ не требует снятия датчика.

Поднимите переднее колесо, чтобы его можно было размотать. Подключите вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются адекватно вращению, то с датчиком все в порядке.

  • третий метод предполагает проверку с помощью «регулятора» или лампочки.

Поднимите переднее колесо домрата, чтобы можно было его повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «контролю». Подключите «контроль» к проводу «Сигнал» и раскрутите колесо. При нормальной работе сенсора должен загореться «минус». Если нет средства управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой — к разъему «Сигнал».Крути колесо. Если лампочка мигает, значит датчик исправен.

    Автомобилисты
  • отработали методику проверки привода постоянного тока.

Для этого нужно поднять на домкрате одно колесо и снять датчик скорости. Почувствуйте привод датчика и вращайте колесо. Когда привод работает нормально, вы можете почувствовать его вращение пальцами. А если заклиниваний нет, то с приводом все в порядке.

Если в результате проверки определено, что датчик скорости не работает, то необходимо его снять и заменить на новый.Эта запчасть не в дефиците, поэтому вы легко сможете узнать, сколько стоит датчик скорости на ВАЗ 2114.

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку на холостом ходу, какие будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла.Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровое отверстие.

Принцип работы датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание на полупроводниковой пластине разности потенциалов — напряжения Холла. При движении указанное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер.По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, на неисправность датчика скорости указывает:

  • «Лежит» у нулевой стрелки спидометра;
  • снижение мощности мотора;
  • повышенный расход топлива;
  • проблемы с холостым ходом и, конечно же, ошибки P0500 (отсутствует сигнал с датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым признаком поломки датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0.5-10В.

Во втором случае сделать то же самое, только заменить вольтметр контрольной лампой. Когда колесо вращается, лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер в свою очередь с помощью импульсов датчика скорости контролирует холостой ход двигателя, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км).На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (возможно, снимать его не нужно).
  • Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод идущий к коробке. Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

  1. Неровный холостой ход, глохнет на холостом ходу.
  2. Не работает или не работает спидометр.
  3. Большой расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-пульсный датчик скорости с номером 2111-3843010.
Если датчик не работает исправно, неисправна электрическая цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение. Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик требует замены:

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего вам необходимо заменить датчик скорости ВАЗ 2114.Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в: Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — задача под силу каждому, так как для этого требуется минимум инструмента и ничего больше.
В современных автомобилях в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который данные о работе всех агрегатов автомобиля поступают от контроллеров.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

  • Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи на регулятор специальных импульсов скорости автомобиля.
  • Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит бензин таким образом:

  • Регулятор получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
  • Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
  • На основании полученных данных регулятор воспринимает такую ​​ситуацию — «торможение двигателем».
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км / ч.
  • И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, спидометр передает свои импульсы (за 1 километр — 6004 импульса)
  • На основе этого соотношения регулятор рассчитывает скорость по временному интервалу между импульсами счетчика
  • Спидометр на передней части автомобиля кроме регулятора использует счетчик импульсов, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

  • Открыть капот.
  • Снимите адсорбер, исключительно для удобства (снимать его не нужно).
  • Заберитесь в область правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. Фото ниже).

Признаки неисправности измерителя

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Плохо работает или не работает спидометр.
  • Повышенный расход бензина.
  • Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

В случае неисправности счетчика, или неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

  • P0500 — Отсутствие сигнала датчика скорости автомобиля.
  • P0503 — прерывистый сигнал измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрыва провода — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Штатный заводской датчик № 2111-3843010 имеет слабую пластиковую штангу, поэтому часто ломается … Для этого целесообразнее заменить датчик с металлической штангой, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

  • Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, а третий — текущее напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго касания при проворачивании ведущих колес не менее 5 км / ч.
  • Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, вам поможет наша подробная инструкция .

Внимание: кроме самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Требуемый инструмент

Нам понадобится:

  • ключ на 10 и 21 и колпачок на 14 (может пригодится).
  • датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

  • Откройте капот, ключом на 10 снимите клеммы аккумулятора.
  • Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
  • Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотрагиваемся до датчика рукой и снимаем с него блок проводов, удерживая пальцами на пружинном зажиме.
  • Откручиваем датчик против часовой стрелки и вытаскиваем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • В случае поломки старого штока необходимо снять привод.
  • Гаечным ключом на 10 откручиваем гайку и вынимаем ее вместе с шайбой.
  • Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
  • Расшатав — вынимаем.
  • Будьте осторожны, не забывайте, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка проводится в обратной последовательности.
  • При установке нового датчика важно, чтобы его штифт попал в полый штифт втулки.
  • Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
  • Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
  • Учтем, что корпус сенсора пластиковый и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

ВАЗ 2109

сломался трос капота как открыть. Как открыть капот девятку. Если разрыв произошел внутри кабины

Как открыть капот на ВАЗ 2109, если оборвался трос? Это небольшая, но все же проблема. Особенно когда на улице холодно. Чаще всего именно в такую ​​погоду возникает данная проблема.Еще одна, более частая, причина выхода кабеля из строя — его износ.

Если разрыв произошел внутри салона

Трос, или тяга, представляет собой одножильный или многопроволочный стальной провод, помещенный в оболочку, поверх которой расположена металлическая оплетка. Его основная функция — открывать капот механическим воздействием на ручку замка. Чтобы решить задачу, как открыть капот ВАЗ, нужно совершить определенные действия.

Для начала следует определить место, в котором произошел разрыв кабеля.Для этого необходимо осмотреть механизм открывания капота автомобиля ВАЗ 2109 или места, куда еще сохранился доступ. И начать нужно с осмотра ручки замка.

Этот механизм включает в себя замок, удерживающий капот в закрытом состоянии, и крючок, который защищает его от самопроизвольного открывания. Их расположение — перед капюшоном. Ручка замка вынесена в салон и находится слева под панелью приборов. Определившись со скалой, можно приступать к самой работе.

Здесь возможны разные варианты. Если внутри кабины оборвался трос, то при помощи плоскогубцев нужно вытащить из панели его остатки, ухватиться за край стержня (жилы), но ни в коем случае за оплетку, и довольно сильно натянуть на себя , т.е. в сторону салон.

И делать это нужно плавно, без рывков. В противном случае вы можете порвать его в другом месте. Во избежание выпадения троса из плоскогубцев на его конце необходимо построить петлю и повернуть ее к инструменту.Может капот откроется.

Обрыв троса под капотом

Возможно, обрыв кабеля произошел под капотом. В этом случае предлагается следующий алгоритм действий:

    1. По возможности подъехать на ВАЗ 2109 к подъемнику, подъемнику или смотровой яме. Вы можете поднять валета. При этом, в случае отказа домкрата, продвигаться от падения автомобиля.
    2. Осторожно снимаем защиту картера двигателя, которая опирается на несколько самостоятельных вытяжек.То же самое и с более маленьким ботинком, чтобы обеспечить необходимое пространство для дальнейших манипуляций.
  1. Осмотрите отверстие между радиатором и моторным отсеком. Кольцо, на котором фиксируется тяга. Он несложный, находится прямо рядом с замком капота. Снизу, чтобы добраться до кольца, с силой тянуть или нажимать влево, к двери водителя. Если и после этого капот ВАЗ 2109 не открывается, то при этом необходимо сверху прижать к нему.Так кольцо станет податливым. Небольшое усилие — и капот открывается. Лучше, если в процессе будут участвовать 2 человека.
  2. После этого нужно демонтировать старый оборванный кабель и установить новый. Работа значительно упростится, если один человек будет вытягивать пружину из замка, а другой будет фиксироваться тросиком на ручке фиксатора. Сначала нужно наклеить на тело капюшон, но со временем все образуется.

Есть и другие варианты открывания капота.

  1. Поднимите капот ВАЗ 2109 и попробуйте открыть его замок длинным проводом.
  2. Обратиться в автомастерскую, где профессионально, качественно и в короткие сроки откроют капот, заменят тросик, а причину, если она техническая, выявят и устранят.
  3. Посмотреть инструкцию к автомобилю ВАЗ 2109. Как правило, указываются возможные неисправности и способы их устранения. В крайнем случае желательно хотя бы ознакомиться с расположением тяги.

Чтобы кабель прослужил дольше, необходимо:

  • смазать его выводы литолом;
  • используйте многожильный кабель, так как он прочный, подвижный, не растягивается и медленно изнашивается;
  • очень внимательно относитесь к ручке замка.

Не считайте тросик для капота ВАЗ мелочью. Это полная деталь сложного механизма. Не заменяйте его обычной проволокой или даже веревкой (такие случаи известны). Это небезопасно.Берегите нервы и здоровье, уважайте себя и свою машину.

Капот любого автомобиля предназначен для защиты двигателя, системы зажигания, других узлов и агрегатов, размещаемых в моторном отсеке. Кроме того, он также выполняет аэродинамическую функцию, позволяя воздушным потокам свободно бороться с автомобилем во время движения. Открывается прямо из салона автомобиля ВАЗ с помощью троса и специального рычага. В случае, когда они или замок капота ломаются, у автовладельца возникает вопрос: как открыть капот на ВАЗ 2107?

Следует отметить, что конструкция запорных механизмов капотов автомобилей ВАЗ позволяет ремонтировать их самостоятельно.Не требует специальных знаний, а также специального инструмента. Достаточно изучить инструкцию по производству таких ремонтных работ и неукоснительно выполнять изложенные в ней пункты.

Не открывать капот на машине можно по нескольким причинам. Так, например, его замок может испортиться. Кроме того, из-за механического повреждения, например, при аварии деформируются крышка капота и моторный отсек. Так же это может привести к тому, что открыть будет невозможно.

Если говорить о самой частой причине этого явления, то она кроется в банальном перерезании металлического троса, по которому ведет запорный механизм вытяжки.Порвать кабель можно по разным причинам, среди которых можно назвать главными: его износ, наличие коррозии кабеля на поверхности, приложенное к нему чрезмерное усилие. В случае обрыва троса владелец автомобиля ВАЗ может открыть капот самостоятельно, так как это относительно несложная процедура. Во всех остальных случаях вполне возможно, что к выполнению ремонтных работ придется привлечь профессионалов.

Способы открытия капота

В разных ситуациях используются разные методы Провести описанную неисправность.Среди наиболее частых случаев можно назвать следующие:

  • трещина выламывается непосредственно рядом с рычагом привода дистанционного открывания замка. В том случае, если достаточно будет захватить его торчащий в салоне конец с помощью обычных плоскогубцев и сильно потянуть. Дергать нужно при этом за сам кабель, а не за его оплетку.
  • вскройте трос в салоне, если его невозможно захватить плоскогубцами. В этом случае вам понадобится гнутая проволока.С его помощью можно открыть капот, например, для замены масла, даже если плоскогубцы не помогают. Для этого нужно будет отбить крючок от проволоки, протолкнуть его в щель воздуховода или между корпусом и вытяжкой, зацепить им поврежденный трос и тянуть до тех пор, пока не откроется замок капота.
  • Обрыв троса находится далеко от рычага привода замка. В этом случае можно попробовать провести операцию через воздуховод. Здесь вам также понадобится крючок, согнутый из жесткой проволоки. Он закручен в левый воздуховод и за него цепляется кабель.
  • трос обрыв непосредственно в том месте, где установлен запорный механизм. Обычно такой замок устанавливается перед вытяжкой, а потому тянуть его бесполезно. В результате открыть замок моторного отсека можно только уменьшив, загнав машину на яму. Для этого нужно обратить внимание на защиту картера, сняв ее. Для этого откручиваем его крепления и стягиваем дроп двигателя. Рядом с отверстием, выходящим рядом с радиатором, вставьте длинный зарубок и попробуйте открыть им замок.Если он установлен рядом с лобовым стеклом, попробуйте петлю, выгнутую из проволоки, зацепите механизм замка в месте фиксации троса и потяните за него.

ВАЗ 2107 модели

В случае, когда моторный отсек на автомобиле ВАЗ 2017 не открывается, это обстоятельство не должно быть поводом для паники. Дело в том, что в наличии имеется сам капот, крышка воздухозаборника и вывод кабеля в салоне. Это обстоятельство позволяет открыть капот ВАЗ 2107 одним из описанных выше способов.

Затруднения могут возникнуть только в том случае, если, например, воздухозаборники здесь будут оборудованы декоративными накладками. В этом случае им придется сначала их снять, а затем попытаться открыть капот. Следует отметить, что из-за особенностей конструкции навески капота ВАЗ 2107 даже в хорошем состоянии открывается плохо и поэтому необходимо вначале приложить физические усилия, а затем начать его открывать.

ВАЗ модели 2109.

Открыть капот ВАЗ 21099 будет сложнее, так как для этого придется закрывать под автомобилем.Кроме того, потребуется снять защиту картера, а также двигателя двигателя. Это сделано для того, чтобы руку можно было перетасовать к радиатору. После этого нащупал оборванный трос и кольцо, к которому он прикреплен. Щелкаем по замку и просим помощника быть сверху, давит на капот сверху, а также в сторону водительского сиденья. Также можно подобрать прядь крючком из проволоки, но это под силу далеко не всем.

ВАЗ 2110 модели

Чтобы открыть капот на ВАЗ 2110 в случае обрыва троса, достаточно воспользоваться одним из уже описанных способов его открывания.В то же время есть свои тонкости открытия его своими руками. Например, в некоторых комплектациях данной модели предусмотрена установка на капоте замка электроблока.

В результате в машине может просто сесть аккумулятор, а капот не обнаружить. Чтобы справиться с этой ситуацией, необходимо будет разобрать осветитель, расположенный над пассажирской площадкой или водителем, а также подключить к его плюсовым выводам и минусу от аккумулятора другого автомобиля. Далее нужно будет завести машину, и, если других неисправностей нет, замок откроется.

Опытные автовладельцы, чтобы не допустить подобных ситуаций, проводят скрытую проводку на АКБ. В этом случае достаточно будет подключить к нему зарядное устройство и зарядить пломбу АКБ ВАЗ 2110.

ВАЗ 2114 модели

Обнаружение капота ВАЗ 2114 проводится так же, как и аналогичная операция на ВАЗ 2109. При этом, учитывая, что на ВАЗ 2115 установлено аналогичное оборудование «четырнадцатой» модели, оборудованное в пространстве подуправления, изучив эту процедуру, можно будет в случае, если трос лопнет, самостоятельно открыть капот сразу на трех моделях автомобилей ВАЗ.

Если говорить об особенностях выполнения данной операции на данной модели, то профессионалы советуют открывать моторный отсек как можно осторожнее, поэтому старайтесь протолкнуть ее крючок, чтобы уловить разрыв троса или получить рычаг открыв капюшон, можно легко его сломать. В итоге вам придется покупать на замену сразу два элемента конструкции автомобиля, достойных очень серьезных денег. Кроме того, открывшийся капот нужно будет внимательно осмотреть и смазать все его движущиеся части.Это петлевой и замковый механизм. Такие простые действия могут предотвратить аварийные ситуации в будущем.

Установка кабеля

При обрыве троса после открытия капота его необходимо заменить. Для этого:

  1. магазин автозапчастей подбирает новую запчасть, при этом из имеющихся товаров стоит выбрать многожильные кабели как самые долговечные.
  2. из проволочного крючка. Крючок необходимо воткнуть в отверстие под ручкой проема капота.Им нужно будет зацепить прочный шнурок и затащить его внутрь салона.
  3. привязываем к шнурку новый трос и протягиваем в салон.
  4. Далее новая запчасть соединяется с ручкой открывания крышки капота и механизмом открывания ее замка.
  5. вся система в сборе проверена на работоспособность.

выводы

В конструкции автомобилей ВАЗ присутствуют устаревшие элементы, которые давно не используются на современных моделях автомобилей.К ним относится трос открывания замка капота. Если он сломается, его крышка лопнет, и автовладельцу придется открыть моторный отсек. Эта процедура относительно проста и может выполняться самостоятельно, хотя на нее придется потратить достаточно большое количество времени. Чтобы не допустить такой неприятной ситуации, необходимо произвести современную замену кабеля, а также постараться не прилагать к нему значительных физических усилий.

Капот автомобиля открывается с помощью натяжения специального металлического троса.Однако ничто не работает прочно. Кабель может порваться. Теперь открыть капот будет невозможно, что делать? Итак, рассмотрим несколько вариантов решения задачи.

Открыть капот ВАЗ 2107?

Если ручка открывания капота идет легко, значит, натяжной трос порвался. Необходимо определить: где именно произошла эта поломка. Если это произошло ближе к ручке открывания (она находится в машине), то оторванный трос можно подцепить самодельным крючком или другим удобным инструментом, затянуть в салон и произвести ремонтные работы.Если в пространстве лобового стекла оборвался трос натяжителя, значит проблема более серьезная, но не стоит паниковать. Обрезанный кабель можно зацепить за решетку радиатора. Для этого подойдет любая коса. Также можно попробовать продеть зацеп замка через воздуховоды кабины.

Подобные действия очень сложны. Если все усилия окажутся напрасными, то придется разрезать петли крепления самого капюшона (ремонт со временем обойдется дорого). Для этого снимается решетка радиатора, крепежные петли срезаются болгаркой, затем оторванный трос заменяется — несложно.

Открыть капот ВАЗ 2109?

Чтобы открыть капот на ВАЗ 2109, необходимо залезть под машину. Далее производим простые действия. Снимаем защиту картера и жестяной пыльник. Делать это нужно так, чтобы рука шла рядом с радиатором. Далее нащупываем кольцо, к которому крепится трос, и нажимаем на замок. Помощник сверху открывает капот. Стоит отметить, что трос крепится прямо к замку, поэтому нажимаем только сбоку и в сторону водительского сиденья.Для умельцев подойдет способ открывания капота с помощью длинной проволоки. Замок с колпачком можно врезать самодельным крючком.

Открыть капот ВАЗ 2114?

У этой машины способ открывания капота такой же, как у ВАЗ 2109. После снятия защиты двигателя нужно отвести хвост рессоры в сторону (так работает тросик). На ВАЗ 21014 решетка пластиковая, поэтому ее просто сломать, заменить трос и саму решетку (очень недорого).

Квалифицированная помощь — лучшее решение

Если самостоятельно решить проблему с открытием капота на своем транспорте не удается, то лучше обратиться в техпомощь. Квалифицированная бригада быстро решит вашу «неприятность» и вы сможете продолжить эксплуатацию автомобиля. В Тольятти и месторождениях представлена ​​компания «Дженерал». Это верное решение многих дорожно-технических проблем с техническими средствами.

как открытый Капот ВАЗ-2109 с порванным тросом

Автомобиль ВАЗ- 2109 Полон удивляет, поэтому тем, кто любит самостоятельно апгрейдить в гараже любимую машину, авто придется под настроение.Проблем за одно время активного использования ВАЗ-2109 может быть довольно много, но вариантов тюнинга тоже немало.

Одной из поломок стал разрыв троса, обеспечивающего открывание капота автомобиля. Пока вы не устраните эту неисправность, вытяжка будет простаивать в закрытом положении. Кабель скорее выдержит холода без холода. Следующая причина повреждения ее целостности — износ детали.

Что делать, если трос обрывался в кабину

Трос, позволяющий открывать и закрывать важную часть ВАЗ-2109, представляет собой многожильный или одножильный провод из стали, помещенный в оболочку, металлическую оплетку находится сверху.Основная задача троса — открывание капота при приложении усилия к ручке замкового устройства.

К открытый Конструкция с обрывом Кабель внутри вазы 2109 Необходимо осмотреть и оценить участок, где произошел разрыв. Несмотря на разбивку, вероятно, сохранился доступ к каким-то деталям и регионам, их необходимо изучить. Изучение состояния деталей у капота начинается с осмотра ручки замка.

Механизм изменения положения капота ваза 2109 Предполагает оформление конструкции замком и крючком, последний действует как предохранитель от несанкционированного открывания капота.Детали размещены на его лицевой стороне. Производитель сдал в салон и забальзамировал слева справа под приборной панелью. Увидев место обрыва, приступаем к дальнейшим работам.

Читаем так же:

Как открыть капот ВАЗ 2109 без троса.

Специалисты отметили несколько способов открыть капот при порванном тросике. Порыв внутри салона позволяет решить проблему с помощью плоскогубцев.

Удалите с панели через инструмент остатки оторванной детали, постарайтесь схватиться за край стержня, не касайтесь тесьмы.

Приложив усилие, потяните за край штанги лично, увы одновременно сохраните плавность хода, не допускайте резких рывков. В противном случае велик риск обрыва кабеля в другом месте. Если хотите продвинуться так, чтобы трос не выпадал из плоскогубцев, сделайте на основе разрядный элемент и проденьте его через инструмент.

Читайте так же:

AS

Открытый капот ВАЗ (если тросик порвался или порвался)

Вот такое слабо каверзное мероприятие, избавляем себя от беды, которая застала вас в жестоком.

Если трос лопнул под капотом ВАЗ-2109

Бывают случаи, когда трос рвется в месте размещения прямо под капотом. Тогда воспользуйтесь такой пошаговой инструкцией:

  1. Нужен лифт, эстакада или смотровая яма. Если вы домкрат, воспользуйтесь им заранее, при помощи автомобиля от падения с высоты.
  2. Когда машина находится наверху, берем на себя снятие защиты, подходящей для машиниста двигателя, она фиксируется несколькими креплениями. Сверху такие же манипуляции из застежки с ботинком из фастера, это поможет освободить место для дальнейших действий по открытию капюшона.
  3. Поместите ладонь в отверстие, расположенное между радиатором и моторным отсеком. Проведите перстень пальцами там, где фиксируется тяга — деталь находится рядом с запорным устройством.
  4. Дотянувшись до кольца, с усилием потяните его лично и щелкните влево, учитывая дверь, расположенную рядом с водителем. Теперь капот должен открыться.
  5. Если манипуляции не дали положительного результата, а капот все еще закрыт, попробуйте также надавить на кольцо, осторожно надавите на него.Чтобы процесс пошел быстрее, желательно заручиться помощью мужского учебника.
  6. Осталось удалить сломанный трос и заменить на новый образец. Помощник должен растянуть пружинный механизм у замка, а затем владелец автомобиля закрепит трос на ручке запорного механизма.

Альтернативные способы открывания капота ВАЗ-2109

Специалисты поделились дополнительными способами решения проблемы с открытием капота ВАЗ-2109 На основе обрыва трос :

Читайте там же:

Как открыть ВАЗ 2109 без видео ключа.
  1. Поднимите капот машины и с помощью длинной проволоки откройте замочную скважину.
  2. Если открыть капот Не получилось своими руками, следует обратиться в автомастерскую, работники которой произведут работу качественно и быстро, к тому же сами меняют порванный трос.

В самостоятельном открывании обездвиженного капота может помочь инструкция, прилагаемая к вашему автомобилю. В нем производитель описывает распространенные поломки и способы их устранения своими руками.В любом случае придется изучить схему локации тяги.

Чтобы трос в ВАЗ-2109 прослужил долго, воспользуйтесь такими советами специалистов:

  1. Относитесь к литоловым выводам.
  2. Используйте кабель, состоящий из нескольких жил. Он считается самым прочным, надежным и при этом подвижным, не слишком растягивается и отличается медленным износом.
  3. Осторожно обработайте поворотный кулак замкового механизма.

Новички в деле ремонта отечественных автомобилей тщетно экспериментируют, заменяя сломанный кабель обычным проводом.На ВАЗ-2109 как открыть при порванном тросике капот , Обсуждение в видеоинструкции:

На нашем сайте действует акция. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

POST Просмотры: 1

Автомобиль ВАЗ-2109 полон сюрпризов, поэтому тем, кто любит модернизировать своими руками в гараже любимого железного коня, машина придется по вкусу. Вкусов при активной эксплуатации ВАЗ-2109 довольно много, но и множество вариантов тюнинга — это тоже огромный набор.

Одной из поломок может стать разрыв троса, обеспечивающего открывание капота автомобиля. Пока вы не устраните эту неисправность, вытяжка будет простаивать в закрытом положении. Кабель чаще встречается в холодную погоду, не выдерживая низких температур. Еще одна причина повреждения ее целостности — изношенность детали.

Что делать, если трос оборвался в салоне

Трос, позволяющий открывать и закрывать важную часть ВАЗ-2109, представляет собой многожильный или одножильный провод из стали, помещенный в оболочку, поверх нее расположена металлическая оплетка.Основная задача троса — открывание капота при приложении усилия к ручке замкового устройства.

Для вскрытия конструкции при разрезании троса внутри ВАЗ-2109 необходимо осмотреть и оценить участок, где произошел разрыв. Несмотря на поломку, вероятно, сохранился доступ к некоторым деталям и участкам, просто для их изучения. Изучение состояния деталей у капота начинается с осмотра ручки замка.

Механизм изменения положения капота ВАЗ-2109 подразумевает расположение конструкции замком и накидом, последний действует как предохранитель от несанкционированного открывания капота.Детали размещены на его лицевой стороне. Производитель сдал в салон и забальзамировал слева справа под приборной панелью. Увидев место обрыва, можно приступать к дальнейшим работам.

Специалисты отметили несколько способов открыть капот при порванном тросике. Порыв внутри салона позволяет решить проблему с помощью плоскогубцев.

Удалите с панели с помощью инструмента остатки предметов из инструмента, попытайтесь схватить край стержня, но не касайтесь тесьмы.

Приложив усилие, натяните на себя край стержня, но при этом придерживайтесь плавности хода, не допускайте резких рывков.В противном случае велик риск обрыва кабеля в другом месте. Если вы хотите продвинуться, чтобы трос не выпадал из плоскогубцев, сделайте на конце петлю и проденьте ее через инструмент.

Если трос лопнул под капотом ВАЗ-2109


Бывают случаи, когда трос рвется в месте размещения прямо под капотом. Тогда воспользуйтесь такой пошаговой инструкцией:

  1. Вам понадобится подъемник, эстакада или смотровая яма. Если есть домкрат, заранее воспользуйтесь им, добавив машину от падения с высоты.
  2. Когда машина находится наверху, берем на себя снятие защиты, подходящей для машиниста двигателя, она фиксируется несколькими креплениями. Сверху такие же манипуляции из застежки с ботинком из фастера, это поможет освободить место для дальнейших действий по открытию капюшона.
  3. Поместите ладонь в отверстие, расположенное между радиатором и моторным отсеком. Проведите пальцами кольцо, в котором фиксируется тяга — компонент находится рядом с запорным устройством.
  4. Дойдя до кольца, с усилием натяните его на себя и щелкните влево, ориентируясь на дверь, расположенную рядом с водителем.Теперь капот должен открыться.
  5. Если манипуляции не дали положительного результата, а капот все еще закрыт, попробуйте также надавить на кольцо, осторожно надавите на него. Чтобы процесс пошел быстрее, желательно заручиться помощью другого человека.
  6. Осталось удалить оборванный трос и заменить его новым образцом. Помощник должен растянуть пружинный механизм, расположенный у замка, а владелец автомобиля в это время фиксирует трос на ручке запорного механизма.

Альтернативные способы открытия капота ВАЗ-2109

Знатоки делятся дополнительными способами решения проблемы с открытием капота ВАЗ-2109 из-за обрыва троса:

  1. Поднимите капот машины и с помощью длинной проволоки откройте замочную скважину.
  2. Если у вас не получилось открывать капот, следует обратиться в автомастерскую, сотрудники которой произведут работу качественно и быстро, а также заменят порванный трос.

Как заменить систему охлаждения ВАЗ-2114: схема

Из статьи вы подробно узнаете о системе охлаждения ВАЗ-2114, из каких элементов она состоит и о возможных неисправностях. Двигатель внутреннего сгорания работает за счет того, что воспламеняет топливо (в данном случае бензин). При этом выделяется большое количество тепла. На автомобилях, как правило, применяется система жидкостного охлаждения, в которой вода (или антифриз) с помпой движется по рубашке вокруг цилиндров, по термостату и радиаторам.Более подробно нужно рассмотреть каждую составляющую, чтобы понять суть происходящих процессов.

Радиаторы охлаждения

В автомобилях используются два радиатора — основной, который расположен в передней части, и отопительный прибор, предназначенный для обогрева салона. На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, подключена к отопителю. Общая схема радиаторов представляет собой два пластиковых бачка, между которыми расположены трубки из меди или латуни. Для улучшения теплообмена между этими трубками используются тонкие металлические пластины.Очень часто причиной повышенной температуры двигателя является разрушение этих пластин или отсутствие зазора между ними.


Конструкция системы охлаждения ВАЗ-2114 такова, что радиатор обдувается встречным потоком воздуха в штатном режиме. Если температура поднимается выше нормы, включается электровентилятор. Об этом будет рассказано ниже. В процессе эксплуатации автомобилей необходимо очищать соты от скопившейся грязи. В них попадают насекомые, пыль, ухудшается теплоотдача, охлаждение двигателя становится не таким эффективным.Особенно это заметно при движении по пробкам.



Термостат

Схема системы охлаждения ВАЗ-2114 имеет два контура — малый и большой. В первом случае жидкость циркулирует через рубашку двигателя, подогреватель, избыток сливается в расширительный бачок. Во втором случае к этой цепочке также подключается основной радиатор. С его помощью происходит более интенсивное охлаждение. И это делает термостат — небольшой прибор, в основе которого лежит пластина из термочувствительного металла.


Чаще всего используются биметаллические пластины, очень похожие на те, что встречаются в автоматических выключателях. Только одно отличие — габариты немного больше, так как эта пластина действует на вентиль. Последний открывает канал подачи жидкости в верхнюю часть радиатора. Чем выше температура, тем больше открывается клапан. Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, происходит принудительная продувка воздухом.

Насос (жидкостной насос)

На автомобиле ВАЗ-2114 система охлаждения двигателя герметичная, с принудительной циркуляцией.С помощью помпы по системе циркулирует вода (антифриз). Чем быстрее это произойдет, тем раньше двигатель прогреется зимой и остынет летом. К тому же без дополнительного «рывка» процесс охлаждения не сможет пройти нормально — жидкость закипит возле двигателя и останется холодной в отопителе и радиаторе. Насос принудительно перекачивает жидкость по каналам и соплам.






Наиболее частые поломки жидкостного насоса связаны с разрушением втулки или подшипника (в зависимости от производителя агрегата).Срок службы насоса не превышает 90 тысяч километров, что эквивалентно трем годам эксплуатации. Примерно столько же тосола функционирует нормально. В дальнейшем добавки начинают пропадать. В систему охлаждения ВАЗ-2114 необходимо раз в три года заливать свежий антифриз, устанавливать новый насос и патрубки, если их состояние не внушает доверия.

Электровентилятор радиатора

Радиатор установлен в моторном отсеке, имеет три отверстия.Два верхних — для подачи горячего антифриза и подключения к расширительному бачку. Именно через последние при нагревании выплескивается лишняя жидкость. Охлаждение улучшено вентилятором. Устанавливается прямо на радиатор. Управление осуществляется с помощью компьютера и датчика, который находится в корпусе термостата.


Система охлаждения ВАЗ-2114 отличается тем, что датчик используется самостоятельно. Он дает сигнал о текущей температуре. Электронный блок управления выполняет анализ и обработку, после чего отправляет данные на индикатор.Кроме того, он отвечает за включение вентилятора — при достижении определенного значения электронный ключ замыкается и на обмотку реле поступает питание. Последний замыкает цепь питания электровентилятора и начинает дуть.

Вентилятор отопителя салона

Он такой же, как на предшественниках ВАЗ — с 2108 до 21099. Система охлаждения (инжектор) ВАЗ-2114 практически не отличается от установленной на девятке с карбюраторными двигателями. Устанавливается в моторном отсеке, посередине, рядом с блоком предохранителей.Для замены отсоедините провода от массы и резистора. Рядом с правой ногой водителя, в нише корпуса отопителя, находится небольшая плата с постоянным резистором. С его помощью получается изменять частоту вращения ротора вентилятора в широких пределах. В отличие от аналогичных элементов автомобилей классической серии, вентилятор отопителя на ВАЗ-2114 турбинный, поэтому воздушный поток намного интенсивнее.



Крышка расширительного бачка

Довольно интересная конструкция, которая также характерна для системы охлаждения ВАЗ-2114.С его помощью получается поддерживать определенное значение давления. В пробке два клапана:

  1. Впускной — всасывает воздух из атмосферы при падении давления до 0,03 бар.
  2. Выпускное отверстие — открывается, когда давление в системе поднимается выше 1,2 Бар.

Когда давление составляет 0,03–1,2 бар, оба клапана закрываются. В случае выхода из строя крышки бака будет наблюдаться повышение температуры двигателя, жидкость будет иметь тенденцию вырываться, поэтому возможны несколько исходов.Во-первых, может рухнуть самое слабое место в системе. Во-вторых, обязательно начнут надуваться трубы и расширительный бачок. Как следствие — появление трещин и протечек.



Заключение

Замена системы охлаждения ВАЗ-2114 — дело хлопотное, так как необходимо устанавливать абсолютно все новые комплектующие. Но есть и такие узлы, которые можно эксплуатировать бесконечно. Например, радиаторы отопления, установлен кран печки в перегородке. Эти компоненты редко выходят из строя, в отличие от термостата или насоса.Даже антифриз, и он служит меньше. Но патрубки системы охлаждения ВАЗ-2114 — самые уязвимые узлы. Особенно два идущих на кран печки. Они находятся в непосредственной близости от выпускного коллектора и подвержены очень сильному нагреву.

Как подключить компьютер к ВАЗ 2114 🚩 как поставить бортовой компьютер на ВАЗ 🚩 Марки автомобилей

By EasyHow

Практически каждый автовладелец пытается модернизировать железного коня и сделать его комфортнее .Самый простой с техническими новинками автомобиль марки ВАЗ . Например, вы можете установить на компьютер в автомобиле, которого нет ни в одной оригинальной комплектации. Компьютер выполняет множество функций, в частности, с его помощью вы сможете отслеживать состояние всех узлов вашего автомобиля. Однако установка в сервисном центре может стоить больших денег. Так что можно установить своими руками. Как это сделать?

Вам понадобится

  • Бортовой компьютер, инструкция и инструкция, электрическая схема, несколько отверток для крепления датчика температуры.

Инструкция

Вы должны сначала определиться, что вам нужно компьютер в машине. Он может выполнять широкий спектр функций. Он может выступать в роли мультимедийного центра, то есть будет использоваться для производства высококачественной музыки, фильмов и телеканалов. Также можно установить простой компьютер , который проинформирует вас о техническом состоянии автомобиля. Если вы решили установить такой простой компьютер , вам необходимо его приобрести. Для этого посетите специальные магазины, где продавцы подскажут, какая модель подойдет лучше всего.Сейчас на рынке представлен широкий ассортимент различных моделей. Вам необходимо выбрать ту модель, которая максимально соответствует критериям цены и качества. Также проверьте руководство пользователя для вашей машины. Очень часто производитель указывает именно ту модель, которую рекомендуется устанавливать.

После приобретения бортовой компьютер и внимательно прочтите инструкцию и руководство пользователя, идущие в комплекте. В них вам помогут все подробные схемы подключения. В торпеде ВАЗ 2114 уже предусмотрено штатное место для установки, которое закрывается этой заглушкой.Осторожно снимите эту заглушку, она упирается в пластиковые крепления. Старайтесь не ломать их, так как в будущем при продаже автомобиля вы можете снять бортовой компьютер и установить его на другой автомобиль, так как бортовой компьютер s обычно универсален и может работать на различных моделях автомобилей.

Теперь нужно продеть все провода в обычном месте и положить их на нижнюю часть панели приборов. В ВАЗ 2114 предусмотрен штатный 9-контактный бортовой компьютер .Именно к нему вы будете подключать свой новый компьютер . После снятия штекеров посмотрите этот 9-контактный разъем. Теперь нужно подключить все провода к бортовому компьютеру и штатному разъему согласно прилагаемой инструкции. Вам также нужно будет найти DLC. Он расположен в нижней части приборной панели у пола туннеля. Подключите кабель от к компьютеру и к DLC.

Осталось только подключить и установить внешний датчик температуры.Обычно он подключает провод синего цвета. Этот провод необходимо установить в четвертый слот бортового компьютера . Сам датчик нужно залезть под капот и аккуратно там закрепить. Обратите внимание, что стандартный датчик использоваться не будет. Теперь осталось включить компьютер . Следует начать первичную самодиагностику. Затем настройте компьютер на и.

См. Также

Особенности конструкции системы охлаждения.Система охлаждения Ремонт системы охлаждения ВАЗ 2115

На автомобиле ВАЗ 2114 применена скрытая система охлаждения, работающая на основе специальной жидкости. Механический насос прогоняет эту охлаждающую жидкость через систему.

Увы, качество сборки радиатора ВАЗ 2114 и всех систем охлаждения в целом оставляет желать лучшего, ведь со временем он может выйти из строя. Основным недостатком ОС (системы охлаждения) «четырнадцатой» модели является необходимость постоянного контроля, регулярного обслуживания и ремонта.

Решение этих вопросов осложняется тем, что компоновка системы охлаждения инжекторного двигателя на ВАЗ 2114 достаточно сложная и включает 28 элементов. Познакомиться с ними удобнее всего по специальной таблице.

Система охлаждения ВАЗ 2114 работает на основе внутреннего теплообмена, который осуществляется под действием охлаждающей жидкости. Он движется принудительно благодаря насосу, который приводится в действие приводным ремнем. Смесь поступает в ОС через расширительный бачок.

Электровентилятор стоит на валу электродвигателя. В зависимости от работоспособности датчика он включается или выключается. Одним из основных элементов ОС является клапан термостата с аккумулятором. , который чувствует изменения температуры воздуха.

Если температура жидкости составляет около 87 градусов, включается главный клапан и запускает жидкость по большому контуру. При 102 градусах клапан останавливается на 8 мм.

Замена охлаждающей жидкости

Для нормализации системы охлаждения на ВАЗ 2114 иногда бывает достаточно замены охлаждающей жидкости.Чтобы определить, когда это делать, следует знать некоторые нюансы:

  • Срок годности антифриза 2 года, антифриза 5 лет;
  • Обычно замена антифриза требуется при пробеге 20-40 тысяч километров в зависимости от условий эксплуатации;
  • Измененный цвет композиции указывает на то, что ее необходимо заменить.

Специалисты рекомендуют использовать в качестве жидкого антифриза , так как он имеет длительный срок службы и не так сильно изнашивает систему.В пользу антифриза говорит только его доступная цена.

Перед заливкой новой жидкости необходимо промыть систему. Для этого:

  • Слейте всю имеющуюся охлаждающую жидкость из системы;
  • Плотно закрутите пробки;
  • Залить качественной дистиллированной водой по максимуму;
  • Запустите двигатель и доведите его до рабочей температуры;
  • В этом случае оборот должен быть около 3 тыс. Руб. Избегайте перегрева двигателя;
  • После выключения двигателя машину оставляют на 7 минут, после чего сливают воду.Если система сильно загрязнена, процедуру необходимо повторять до тех пор, пока не начнет выливаться полностью чистый дистиллят.

Из-за чего не работает ОС

Чаще всего перестает работать система охлаждения из-за некорректной работы термостата. Вы не можете ничего сделать, кроме как заменить его.

Если вы не знаете, какой радиатор охлаждения лучше выбрать для ВАЗ 2114, присмотритесь к имеющемуся. Купите аналог у производителя, либо купите устройство с максимально близкими характеристиками.

Четырнадцатая модель оснащена алюминиевым радиатором с двумя дополнительными бачками. В конструкцию радиатора входят:

  • Радиатор;
  • Бак верхний с патрубками;
  • Бак нижний с патрубками.

Замена радиатора

Если возникла необходимость замены радиатора, помните первоочередное золотое правило — перед разборкой устройства двигатель должен быть холодным. Поэтому, если вы только что приехали в гараж, дайте машине постоять пару часов.А еще лучше оставь машину и возвращайся завтра.

Сама процедура замены следующая.

  1. Выкрутите пробки расширительного бачка и пробки цилиндра и радиатора.
  2. Слейте охлаждающую жидкость в большую емкость.
  3. Отсоединить систему вентиляции радиатора от аккумуляторной батареи.
  4. Снимите силиконовые патрубки системы охлаждения ВАЗ 2114, отсоединив их от радиатора и бачка.
  5. Вывернуть крепежные болты из кожуха.
  6. Удерживая радиатор, снимите кожух и веер вместе.
  7. Это полностью освободит радиатор, поэтому без проблем замените его новым.
  8. Сборка сборки проводится в обратной последовательности. По окончании замены радиатора запустите двигатель и проверьте работоспособность нового агрегата.

Ремонт радиатора

В некоторых случаях радиатор можно отремонтировать, поэтому покупать новую деталь не нужно.

В основном ремонтные работы заключаются в устранении протечек, возникших в результате дефектов, трещин и ям.

Чаще всего жидкость вытекает на стыке пластиковых и металлических деталей. При небольшой течи можно залить внутрь радиатора специальную жидкость со смесью охлаждающей жидкости. Благодаря особому составу это средство заблокирует дефекты, вызвавшие утечку. В случае серьезной поломки ремонт ситуацию уже не спасет; радиатор все равно придется поменять.

Чтобы проверить герметичность радиатора, можно провести простой эксперимент в домашних условиях.

  1. Наполните ванную комнату водой, достаточной для погружения радиатора.
  2. Плотно закрыть все отверстия труб.
  3. Погрузите радиатор примерно на 30-50 см под воду. Приложите к нему давление 0,2 МПа.
  4. Смотрите, что происходит. Если появляются пузыри, система не герметична и требует ремонта или замены.

Даже не пытайтесь ремонтировать радиатор после боковых или лобовых ударов при аварии. В таких ситуациях он страдает в первую очередь, и никакие блокирующие жидкости вам не помогут.

Проблемы с термостатом

Датчик термостата отвечает за поддержание необходимой температуры системы. Он позволяет закрыть доступ охлаждающей жидкости внутрь радиатора до тех пор, пока двигатель не прогреется до оптимальной температуры. Это около 90 градусов по Цельсию.

Когда температура достигает 95 градусов Цельсия, жидкость начинает течь через термостат. Благодаря работе данного агрегата, двигателю требуется минимум времени и ресурсов на прогрев.Термостат находится между радиатором и двигателем.

Чаще всего бывают неисправности двух типов.

  1. Клапан закрывается. Если двигатель не прогрет, поддерживать обороты сложно. Может просто заглохнуть.
  2. Клапан открывается. В морозные периоды машину можно эксплуатировать, однако необходимо включить обогрев на максимальной скорости. В противном случае силовой агрегат просто перегреется.

Если вы не можете сдвинуть вентиль при ремонте термостата, не бойтесь слегка ударить по корпусу простой отверткой.Это решит общую проблему.

При полной разборке термостата форсунки герметично закрываются, что предотвратит утечку теплоносителя. Только тогда можно приступить к работе.

В общем, выбор между антифризом и антифризом не должен быть для вас проблемой. Выбираем антифриз. Хотя он дороже, но служит дольше и сводит к минимуму возможные проблемы с износом системы охлаждения. Мнимая экономия за счет антифриза не зря называется.В будущем вы заплатите гораздо больше за устранение поломок, вызванных использованием антифриза.

Система охлаждения вызывает большой интерес у автомобилистов. Машины модели 2115 имеют скрытую систему охлаждения, основанную на использовании специальной охлаждающей смеси. Движение охлаждающей смеси приводится в действие механическим насосом.

Принцип сборки многих российских автомобилей осуществляется достаточно слабо, поэтому работоспособность многих механизмов, в том числе системы охлаждения, оставляет желать лучшего.

Для определения и проведения необходимых ремонтных работ необходимо иметь представление о состоянии и способе работы системы охлаждения.

Воздушный шлюз

Если у вас двигатель 1,6 л, то первое, что нужно сделать, это снять пластиковую крышку на двигателе — открутить крышку на двигателе, чтобы залить масло, а затем полностью снять крышку. Он установлен на резиновом уплотнении. После снятия этого пластикового экрана заворачиваем масляную крышку обратно во избежание попадания грязи в картер двигателя.

— Находим трубы подогрева дроссельного узла (их 2), смотрим рисунок. Подбираем любую трубку

— Начинаем дуть в емкость с жидкостью. Дуем до тех пор, пока из шланга не выйдет весь воздух и не потечет антифриз.

— Быстро наденьте трубку и затяните зажимом, чтобы туда не попадал воздух.

(Стоит отметить, что в зависимости от снятой трубки антифриз может течь как из трубки, так и из штуцера, из которого была снята трубка)

Второй способ удалить воздух из системы охлаждения менее извращенный.Здесь не нужно ничего взрывать:

— Прогреваем двигатель до рабочей температуры

— Прогреть, выключить двигатель

— Крышку расширительного бачка НЕ ​​нужно откручивать.

— Как и в первом способе откручиваем хомут патрубка охлаждающей жидкости на дроссельном узле.

— Сняв трубку обогрева дроссельного узла, выпустить воздух, а после того, как тосол начнет вытекать, сразу надеть обратно на штуцер и хорошо закрепить хомутом.

Но будьте осторожны и осторожны! Не забываем, что температура охлаждающей жидкости примерно 90 градусов.

Существует также более простой, но менее эффективный способ устранения воздушной пробки:

1) Подъезжаем к крутой горке так, чтобы крышка радиатора стала наивысшей точкой системы охлаждения.

2) Открутите крышку расширительного бачка и крышку радиатора.

3) Дать машине прогреться до рабочей температуры

4) Потом несколько раз газируем и параллельно заливаем охлаждающую жидкость в ствол.

Делаем до тех пор, пока пузыри не перестанут появляться.

Замена форсунок

В системе охлаждения используются 4 резиновые трубки:

— патрубок всасывающий верхний — подает охлажденную жидкость от радиатора к двигателю;

— патрубок нижний отвод — отводит нагретую жидкость снизу двигателя к радиатору;

— две короткие трубы, соединяющие водяной насос и термостат с системой.

При выходе из строя трубы подлежат замене.В этом случае лучше всего приобрести силиконовые трубки.

Для снятия старых и установки новых силиконовых (резиновых) трубок необходим набор гаечных ключей, несколько отверток и силиконовая смазка.

Ремонт, связанный с заменой труб, проводить в следующем порядке:

1. Отсоедините и снимите аккумулятор;

2. Слить всю охлаждающую смесь;

3. Снять вентилятор, звукоизоляционную обивку, обшивку и обшивку рамы с лобового стекла;

4.Свободный доступ к воздухосборнику, для чего снимите элементы его крепления;

5. Снимите переднюю часть корпуса и освободите зажимы, удерживающие трубы;

6. Снимите ниппели с штуцеров и установите на их место новые (силиконовые или резиновые). Закрепите новые соединения зажимами. Перед установкой рекомендуется смазать резиновые трубы силиконовой смазкой. Также желательно смазать зажимные винты силиконовой смазкой. Впоследствии это позволит вам легко их откручивать;

7.Установите все снятые детали на свои места, промойте систему и залейте новой смесью охлаждающей жидкости.

Способ полоскания

Промывка системы охлаждения водой

Хотя вы можете промывать систему водой, я настоятельно не рекомендую этого делать. Как я уже сказал, он содержит большое количество примесей и солей, образующих накипь. Если другого выхода нет, то используйте хотя бы дистиллированную воду. Система охлаждения промывается дистиллированной водой следующим образом:

— Налейте воду в СОД.

— Запустите двигатель и дайте ему поработать около получаса.

— Затем заглушите двигатель и слейте воду из системы. Повторяйте процедуру до тех пор, пока ваша промывочная жидкость не станет такой же, как перед промывкой. К недостаткам метода можно отнести: образование накипи, невысокий КПД (кипяток не способен растворяться и смывать накипь и другие отложения).

Промывка системы охлаждения кислой водой и уксусом

Вода с уксусом и кислотой немного лучше, чем просто вода, потому что с помощью кислот можно удалить накипь и частично очистить систему охлаждения.Чтобы промыть таким способом систему, приготовьте: каустическую соду, молочную кислоту и уксус. Кислота добавляется осторожно и понемногу, если переборщить, можно распрощаться с пластиковыми и резиновыми частями системы охлаждения. Для полного удаления накипи и грязи требуется 5-10 часов, в течение которых необходимо периодически прогревать двигатель до рабочей температуры. В конце сливается вся жидкость и сливается дистиллят, который используется для окончательной промывки системы охлаждения.

Промывка SOD со специальной химией

Специалист. средства — самый эффективный и дорогой вариант. Однако за эффективность такой процедуры стоит переплатить. Чистящие средства содержат специальные чистящие средства, активно удаляющие накипь, жир, органические вещества и т. Д.

Промывочные специальные средства делятся на четыре типа: кислотные, щелочные, двухкомпонентные, нейтрального типа.

Наименее популярными являются кислотные и щелочные, и их практически невозможно найти в неразбавленном виде.Это связано с их агрессивным воздействием на всю систему охлаждения, в основном пластмассовые и резиновые изделия.

Двухкомпонентные продукты очень популярны и востребованы. Их двухкомпонентный раствор щелочи и кислоты хорошо справляется со своей задачей. Каждый из компонентов заливается в радиатор по очереди.

В составе нейтральных чистящих средств для системы охлаждения нет агрессивных веществ, таких как кислоты или щелочи, и они используются исключительно в профилактических целях.


2,75. Система охлаждения: 1 — пробка расширительного бачка; 2 — расширительный бачок; 3 — шланг для снятия охлаждающей жидкости с дроссельного патрубка; 4 — шланг от радиатора к расширительному бачку; 5 — отводной шланг радиатора; 6 — бачок радиатора левый; 7 — алюминиевые трубки радиатора; 8 — заглушка; 9 — бачок радиатора правый; 10 — сливная пробка; 11 — сердечник радиатора; 12 — кожух электровентилятора; 13 — крыльчатка электровентилятора; 14 — электродвигатель; 15 — шкив шестерни насоса; 16 — крыльчатка насоса; 17 — зубчатый ремень привода распределительного вала; 18 — блок двигателя; 19 — впускной патрубок насоса; 20 — шланг подачи радиатора; 21 — отводной шланг радиатора отопителя; 22 — шланг подачи охлаждающей жидкости к дроссельной заслонке; 23 — патрубок отводной; 24 — заправочный шланг; 25 — шланг подачи радиатора отопителя; 26 — термостат; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости

Система охлаждения, по сравнению с другими системами автомобиля, требует меньше всего внимания.Техническое обслуживание системы охлаждения сводится к периодической проверке уровня охлаждающей жидкости. Также следует периодически осматривать двигатель на предмет утечек охлаждающей жидкости и проверять состояние шлангов системы охлаждения и ремней привода вентилятора.

ВНИМАНИЕ

Уровень охлаждающей жидкости следует проверять только при холодном двигателе. Если снять герметичную крышку с радиатора горячего двигателя, давление в системе охлаждения упадет, а температура охлаждающей жидкости в этот момент может быть выше ее точки кипения при нормальном атмосферном давлении.Снятие герметика в этих условиях означает сброс давления в системе охлаждения до атмосферного — в результате охлаждающая жидкость мгновенно закипит. Пары кипящей жидкости будут выходить из горловины радиатора, разбрызгиваясь во все стороны. Не только часть охлаждающей жидкости будет потеряна, но и горячая охлаждающая жидкость, выходящая из горловины радиатора, может вызвать травмы и ожоги.

Охлаждающая жидкость периодически заменяется.

Система охлаждения ВАЗ 2114 вызывает большой интерес у автомобилистов.Машины модели 2114 имеют скрытую систему охлаждения, основанную на использовании специального охлаждающего состава. Движение охлаждающей смеси приводится в действие механическим насосом.

Принцип сборки многих российских автомобилей осуществляется достаточно слабо, поэтому работоспособность многих механизмов, в том числе системы охлаждения ВАЗ 2114, оставляет желать лучшего.

Для определения и проведения необходимых ремонтных работ необходимо иметь представление о состоянии и способе работы системы охлаждения.

Система охлаждения двигателя ВАЗ 2114 имеет большой недостаток, так как требует постоянного контроля, частого обслуживания и необходимого ремонта.

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ВАЗ 2114 : 1 — элемент в виде заглушки для расширительного бачка; 2 — расширительный бачок; 3 — шланг для отвода жидкости из патрубка; 4 — шланг, проходящий между радиатором и расширительным бачком; 5 — выпускной шланг от радиатора; 6 — бачок слева от радиатора; 7 — алюминиевая трубка; 8 — заглушки; 9 — бачок справа от радиатора; 10 — сливная пробка; 11 — середина радиатора; 12 — кожух электровентилятора; 13 — пластиковые крылья электровентилятора; 14 — электродвигатель; 15 — шкив шестеренчатого насоса; 16 — крыльчатка насоса; 17 — ремень привода распределительного вала; 18 — блок двигателя; 19 — патрубок насоса; 20 — шланг радиатора с подающей функцией; 21 — шланг радиатора отопителя с отводной функцией; 22 — шланг подачи охлаждающей жидкости к дроссельной заслонке; 23 — патрубок отводной; 24 — заправочный шланг; 25 — шланг радиатора отопителя с подающей функцией; 26 — термостат; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости.

Принципы работы системы охлаждения 2114

Показатель эффективности основан на внутреннем теплообмене, осуществляемом под действием охлаждающей смеси. Этот вариант наиболее эффективен.

Движение охлаждающей смеси осуществляется нагнетанием под действием насоса, приводимого в действие приводным ремнем. Охлаждающая смесь заливается в систему путем заливки в расширительный бачок. зависит от объема мотора.

Электровентилятор устанавливается на валу электродвигателя, работа основана на показаниях датчика, благодаря которым он начинает выполнять свои функции, либо останавливает их.

Система охлаждения ВАЗ-2115 — не самая сложная часть автомобиля, но очень принципиальная. Трудности могут подстерегать в самый неподходящий момент — в пути. Проверить и даже устранить большинство дефектов системы охлаждения ВАЗ-2115 можно даже в гараже (до которого еще нужно добраться), даже в чистом поле.

  1. При появлении дефектов в системе охлаждения съезжаем с дороги и заглушаем двигатель.
  2. Открываем капот и внимательно осматриваем моторный отсек.Если выходит пар, определяем конкретное место. Осматриваем двигатель, проверяем расширительный бачок на положение уровня охлаждающей воды. Для начала определяем состояние термостата, радиатора, резиновых шлангов в системе охлаждения двигателя.
  3. Нельзя сразу после остановки двигателя откручивать крышку расширительного бачка. В системе охлаждения жидкость находится под огромным давлением. Когда откручиваем пробку, резко падает давление и по законам физики закипает теплоноситель.Естественно, его брызги могут вызвать ожоги рук и лица. Если на еще холодном двигателе возникла острая необходимость открутить пробку расширительного бачка, нужно сверху накинуть какую-нибудь плотную ткань и только потом медленно откручивать пробку.
  4. Не поленимся заглянуть под панель прибора ВАЗ-2115. Под ним могут быть обнаружены капельки охлаждающей воды из крана обогревателя или радиатора. Если поток охлаждающей воды вызван разрывом шланга, его можно временно заделать липкой лентой (изолента, скотч).
  5. Еще больше неприятностей, если течь из-за обогревателя, радиатора или термостата. Убрать его в дороге сложно. В этой ситуации рекомендуется долить воды в систему охлаждения и следить за показаниями температуры во время движения. По мере необходимости уровень в системе охлаждения придется время от времени восстанавливать. Учтите, что если длительное время использовать вместо антифриза воду, это, скорее всего, спровоцирует образование накипи в системе охлаждения ВАЗ-2115.В результате ухудшится охлаждение, а срок службы сократится. Поэтому после аварийной поездки обязательно устраните течь, слейте разбавленную водой жидкость, промойте систему и залейте свежей охлаждающей жидкостью. Самое главное условие — в перегретый двигатель нельзя доливать прохладную воду! Двигатель должен остыть не менее получаса при открытом капоте.
  6. Если неисправна система охлаждения ВАЗ 2115, и утечки охлаждающей воды нет, проверяем целостность предохранителя No.5 (при 20А). Он выполняет функцию принудительной защиты бортовой цепи питания в электровентиляторе системы охлаждения. В монтажном блоке, расположенном в моторном отсеке, есть предохранитель. Если после замены предохранителя электродвигатель заработает, поездку можно будет продолжить.
  7. Если после замены предохранителя электродвигатель не работает, мы проведем дополнительную диагностику. Возьмем два дополнительных провода и запитаем электродвигатель напрямую от аккумулятора… Обратите внимание, что провода должны быть изолированы и надежно закреплены. Не допускается замыкание проводов между собой! Обязательно обратите внимание на полярность подключения: электродвигатель должен вращаться таким образом, чтобы вентилятор обдувал двигатель воздухом через радиатор, а направления входящего (хорошего) воздушного потока и воздушного потока, создаваемого веер совпадают.
  8. Если электродвигатель после этих манипуляций начинает работать, значит неисправна проводка системы охлаждения или реле вентилятора.Реле размещено под крышкой с правой стороны консоли приборной панели ВАЗ 2115. Если двигатель глухой, вероятна неисправность самого электродвигателя или проводки. К сожалению, ни электродвигатель, ни реле не подлежат ремонту и потребуют замены.
  9. Двигатель также может перегреться из-за неисправности термостата. Этот блок регулирует поток воды через систему охлаждения либо в обход радиатора (для ускорения прогрева холодного двигателя), либо через радиатор.Проверить термостат несложно: на прогретом двигателе мы чувствуем нижний шланг, соединяющий радиатор и двигатель. Если шланг холодный, скорее всего, неисправен термостат, потому что нет циркуляции охлаждающей воды через радиатор.

Белый дым из выхлопной трубы — газы пошли в систему охлаждения Система охлаждения двигателя внутреннего сгорания Устранение неисправностей системы охлаждения автомобиля Двигатель постоянно прогревается: причины, устранение неисправности

.
