Автомобильный подъемник для гаража своими руками © Геостарт

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально .

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

• пару металлических уголков 7,5×7,5×0,8 см;
• плиту из стали шириной 1 см;
• редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
• болты;
• цепь, 2 шт. ;
• шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
• крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж , а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое .

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом .

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто .

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

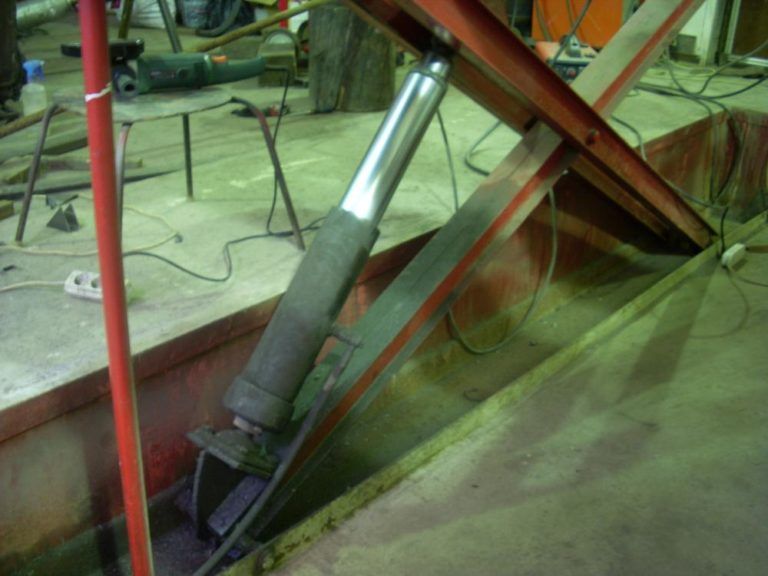

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов , приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом . Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника , переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы . Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором . Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки . Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор . Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

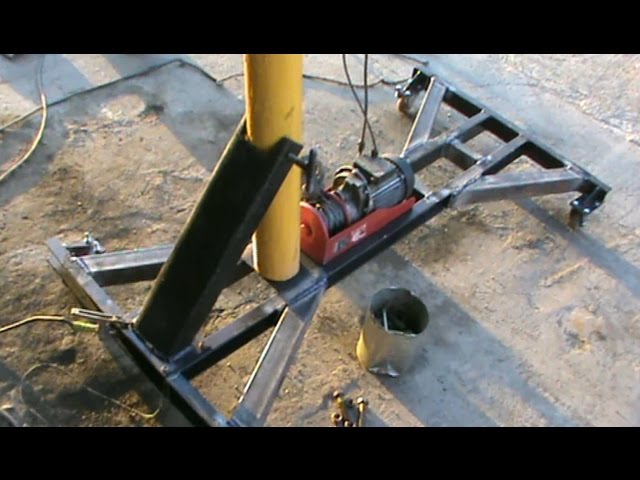

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

1. Обязательно убрать болты, скрепляющие мотор и раму машины.
2. Подвести под мотор петли стального каната и набросить окончания на крюк.
3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Сделать подъемник для авто своими руками

Содержание

• 1 Выбор наиболее подходящей конструкции
• 2 Трудности при изготовлении подъемника
• 3 Создание подъемника
• 4 Виды подъемников
  • 4.1 По типу привода
  • 4.2 По типу подъемников
  • 4.3 По электромеханической технике
  • 4.4 По количеству плунжеров
• 5 Выбор наиболее подходящей конструкции
  • 5.1 Для легкового авто
  • 5.2 Для грузовой машины
• 6 Как сделать надежный автоподъемник своими руками
  • 6.1 Расчет размеров и создание чертежа
  • 6. 2 Необходимые компоненты и инструменты
  • 6.3 Инструкция по сборке
• 7 Трудности при изготовлении подъемника
• 8 Заключение
• 9 Домкрат домашней сборки
• 10 Сборка подъёмного устройства
• 11 Автомобильный подъёмник-опрокидыватель
• 12 Вывод

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности.

Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Рекомендуем также прочитать статью нашего специалиста, в которой рассказывается о том, как сделать лебедку из стартера своими руками.

Также советуем прочитать статью нашего эксперта, посвящённую тому, как выбрать ручную лебедку для автомобиля.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

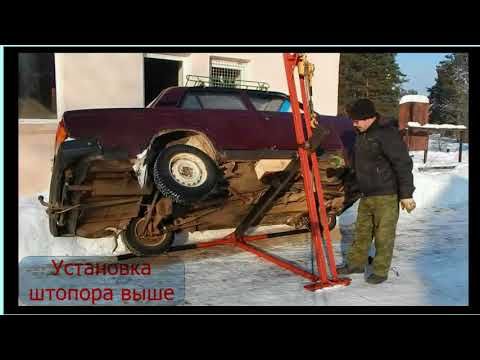

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

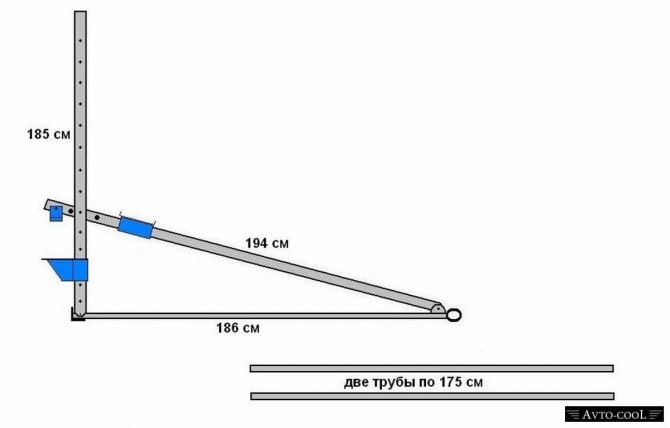

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Как построить автомобильный пандус своими руками: пошаговое руководство

Если вы когда-нибудь хотели упростить техническое обслуживание автомобиля, вы, вероятно, задумывались о автомобильном пандусе. Хорошей новостью является то, что вам не нужно платить кучу денег или дружить с механиком, если вы хотите свой собственный автомобильный пандус. В этом окончательном руководстве я дам вам пошаговые инструкции по созданию собственного.

Подробное руководство смотрите в конце этой статьи. Короткий ответ заключается в том, что вам нужно построить многоуровневую стопку пиломатериалов с фаской. Каждая доска будет просверлена вместе, и конечным результатом будет серия досок с углами в 45 градусов, ведущими к вершине. После сборки у вас будет надежный способ поднять свой автомобиль.

Я начну с погружения в автомобильные рампы. Я объясню, для чего они используются, преимущества автомобильной рампы, некоторые соображения, которые следует учитывать, а затем, наконец, я перейду к 10-шаговому процессу создания собственного с нуля.

Что такое автомобильная рампа?

Автомобильная рампа — это способ поднять автомобиль без использования автомобильного подъемника или домкрата. Если вы посмотрите на заднюю часть бортового эвакуатора, вы увидите пандус, который ведет к плоской части грузовика. Это реальный пример автомобильной рампы.

В данном случае я не говорю о чем-то таком высокотехнологичном или серьезном. Я говорю о небольшой самодельной версии этого.

В домах людей будут установлены пандусы, что значительно облегчит техническое обслуживание и ремонт автомобилей. Идея состоит в том, что вы можете просто заехать на своем автомобиле на набор переносных пандусов, выполнить ремонт, пока автомобиль высоко поднят, а затем съехать с пандусов.

В версии, о которой я расскажу позже, вы добавляете дополнительные 6 дюймов дорожного просвета под своей машиной. Это дает вам пространство, чтобы залезть под него и заняться ремонтом.

Использование автомобильного пандуса

Автомобильные пандусы в основном используются для технического обслуживания, ремонта и ремонта автомобиля. Бытовой альтернативой этому является автомобильный домкрат с подставками. На самом деле, любое сравнение, которое я буду проводить в этом руководстве, будет относиться к домкрату и подставке.

Автомобильная рампа — это безопасный способ поднять автомобиль с гораздо меньшим риском его падения или падения.

Может использоваться для замены масла или работы с тормозными магистралями — сложность проекта не имеет значения. Пандус предназначен только для того, чтобы держать ваш автомобиль высоко над землей и неподвижно, пока вы выполняете свою работу.

Преимущества автомобильного пандуса, сделанного своими руками

Я большой поклонник автомобильных пандусов. Я использовал их в детстве, и это была одна из первых вещей, которые я построил из дерева, когда был моложе. Многие другие люди являются поклонниками автомобильных пандусов, и это потому, что у этих пандусов есть масса преимуществ. Расскажу о самых крупных.

Непревзойденный клиренс

Помимо всего прочего, пандус поднимет ваш автомобиль выше всего остального. (Прости за это). Рампа даст вам пространство под автомобилем, которое не сравнится с домкратом.

В рампе, которую мы построим позже, вы получите 6 дюймов дополнительного дорожного просвета. Домкрат может обеспечить четыре или пять дюймов, если вы разоритесь на более дорогой. Как правило, вы безопасно получаете два или три дюйма зазора.

Когда вы делаете пандус своими руками, вы можете подняться выше, пока вы настраиваете дизайн. Вы хотите сохранить устойчивую базу, чтобы ваша машина не качалась с рампы.

Они крепче

Поскольку вы будете строить пандусы для четырех автомобилей, вес равномерно распределяется между четырьмя узлами. С автомобильным домкратом один домкрат отвечает за весь автомобиль.

Многие домкраты достигают максимума в 3000 или 4000 фунтов. С этой рампой вы можете легко поднять вдвое больший вес. Рампа потребительского класса, которую вы покупаете в готовом виде, может вместить до 24 000 фунтов и более.

Это очень безопасный способ поднять автомобиль

Один из моих самых больших страхов — случайно пнуть домкрат во время его использования. Правда в том, что угоны не так безопасны. Поскольку они на колесах, им легко решить переехать и бросить вашу машину. Это единственная причина существования домкратов.

С самодельной рампой и противооткатными упорами вам не придется беспокоиться о том, что вы будете следить за своими шагами, когда будете ходить вокруг автомобиля.

При использовании домкрата также требуется определенный уровень мастерства, когда вы выбираете место для домкрата. Установка домкрата на кузов вашего автомобиля приведет к изгибу металла и может привести к ржавчине. Требуется некоторое обучение, прежде чем вы сможете безопасно использовать домкрат.

Простота в использовании

После того, как вы построили пандус, им очень легко пользоваться. Вы просто садитесь в машину и медленно едете вперед, пока не сможете больше. Я не преувеличиваю.

Как вы знаете, домкрату потребуется несколько минут, чтобы установить его, поднять автомобиль и установить домкраты.

Другой простой в использовании компонент заключается в том, что пандус поднимает весь автомобиль, а не только его четверть или половину.

Мне одному становится немного страшно, когда я лежу на спине под машиной, которая поддерживается только домкратом или домкратом? С рампой вы получаете широко открытый доступ под свой автомобиль. Вы можете спокойно ползать, пока пытаетесь найти гаечный ключ, который постоянно теряете.

Облегчает замену масла

Позже я упомяну, что самодельная рампа не очень хороша, если вы хотите просто заменить масло. Правда в том, что рампы — лучший способ заменить масло, если сравнивать его с поддомкрачиванием автомобиля.

Если вы можете не обращать внимания на время и пот, которые вам потребуются для создания пандуса, вы действительно спасете свою спину. Поскольку автомобиль находится очень высоко, у вас есть больше места для локтей, чтобы ослабить болт, установить поддон для слива масла, заменить масло и вернуться на дорогу.

Это на самом деле удивительно, когда вы понимаете, что большая часть хлопот с заменой масла возникает просто из-за того, что под домкратом так мало места.

Идеально подходит для Project Cars

Если у вас есть автомобиль, который нуждается в капитальном ремонте, замене или восстановлении, вам нужен автомобильный пандус. Вы можете держать машину на этих пандусах столько, сколько захотите.

Стойки домкрата представляют собой механические детали, и они все же могут выйти из строя. Это означает, что вы никогда не должны использовать домкрат или подставку для домкрата в качестве полупостоянного решения.

Это увлекательный проект «Сделай сам» с низким уровнем стресса

Создание этих пандусов почти терапевтическое. Это очень простой проект «сделай сам», и он может стать хорошим введением для тех, кто хочет больше заниматься своими руками в будущем.

На завершение определенно потребуются время и мысли, но проект действительно сложно испортить. Все, что вам нужно, это несколько деревянных досок, несколько шурупов и хороший план того, как к нему подойти. После этого нужно следовать моему пошаговому руководству в нижней части этой статьи.

На что следует обратить внимание перед изготовлением автомобильной рампы

Автомобильные рампы должны соответствовать определенным критериям, прежде чем их можно будет использовать. На самом деле есть ряд вещей, которые вам нужно рассмотреть, прежде чем вы решите сделать автомобильный пандус. Я не пытаюсь отговорить вас от строительства пандуса, я просто хочу указать на некоторые темы, которые могут изменить ваше мнение и позволить вам выбрать более простое решение.

Хотите просто купить один?

Если вы предпочитаете просто купить набор автомобильных пандусов, я бы купил этот набор в RhinoGear на Amazon. Их трудно превзойти просто из-за того, насколько они легкие и имеют хорошую грузоподъемность.

RhinoGear 11912ABMI RhinoRamps MAX Автомобильная рампа — пара 16 000 фунтов. Грузоподъемность

Автомобильные рампы RhinoGear MAX

Разница в том, что купить рампу намного быстрее, чем построить ее с нуля.

Общая цена

Строительство автомобильной рампы, как правило, является менее дорогим вариантом (при условии, что цены на пиломатериалы в вашем районе нормализуются). Если я делаю покупки рядом со мной, это стоит около 50 долларов за все материалы, которые мне нужны. Это при условии, что у вас есть доступ к необходимым инструментам.

Если вы хотите сэкономить, вы можете сделать пандус немного меньше, хотя я бы не советовал этого делать. Это могло бы сделать пандус слишком крутым, и в конечном итоге это сэкономило бы около 10 долларов.

Должен поддерживать достаточный вес

Строительство пандуса требует выполнения некоторых расчетов. Honda Civic может весить около 3000 фунтов, и это определенно не легко.

К счастью для вас, я провел некоторые расчеты, прежде чем собрать воедино дизайн, который я опишу позже. Мало того, я лично припарковал на нем джип 4×4 (около 5000 фунтов), и пандусы работали отлично.

Преимущество установки с четырьмя пандусами заключается в том, что каждый пандус принимает часть общего веса. Вместо каждой рампы, поддерживающей 4000 фунтов, каждая из них будет поддерживать 1000 фунтов.

Если вы хотите выбрать правильный материал для этого проекта, вы смотрите на металл или дерево. Поскольку металл будет более дорогим, с ним сложнее работать и сложнее проектировать, я придерживаюсь стандартных досок 2 × 4 для этого проекта.

Размер имеет значение

Общий размер имеет решающее значение. Я построил рампу, которая подойдет для Jeep Wrangler или любого стандартного компактного автомобиля. Если у вас есть большой грузовик, внедорожник или минивэн, я бы не стал предлагать свой дизайн. Вам нужно будет сделать его более мускулистым и, возможно, выше.

Ширина пандуса будет определяться шириной ваших колес. Вы хотите, чтобы большая часть колеса опиралась на доски. Если ваши колеса слишком широкие, ваш автомобиль может сместиться и оттолкнуть пандусы.

Длина зависит от дорожного просвета вашего автомобиля. Если у вас занижена машина, то моя конструкция может оказаться для вас слишком крутой. Вместо этого вам нужно выбрать более плавный угол, который позволит вам подниматься, не царапая свое тело.

Высота изменит удобство работы с автомобилем. В идеале у вас должен быть автомобильный подъемник, который может поднять вашу машину на несколько футов над землей. У нас нет такой роскоши, поэтому я выбрал низкопрофильный вариант с общей высотой 6 дюймов. Для меня этого достаточно, чтобы пролезть под машину и выполнять работу, не опасаясь, что машина опрокинется из-за того, что она слишком высоко над землей.

У вас есть место для хранения?

Эти пандусы в конечном итоге будут иметь размеры 46”x11”x1,5”, и их будет четыре. У вас достаточно места для их хранения? Если вы живете в небольшой квартире, может быть трудно найти место для них.

Возможно, это означает, что вам придется заняться инженерным делом, чтобы найти способ сделать эти пандусы штабелируемыми и удобными для хранения.

Как часто вам понадобится пандус?

Вы также должны спросить себя, насколько на самом деле необходим пандус. Это конечно удобно, но как часто вам нужно будет поднимать машину? Если вы думаете о строительстве рампы только для ежегодной замены масла, возможно, оно того не стоит.

На создание этого проекта уйдет несколько часов, и он легко может занять все выходные.

Лично я строил бы пандус только в том случае, если бы мне приходилось ремонтировать машину несколько раз в год. Для замены масла отлично подойдет высококачественный домкрат и набор подставок, которые обеспечат вам достаточный зазор.

Опять же, я не пытаюсь отговорить вас от строительства, я просто хочу сообщить вам факты.

Вы не сможете снять колеса

На автомобильной рампе ваши колеса поддерживают ваш автомобиль. Это означает, что вы не можете снять колеса, несмотря ни на что.

Это означает, что вам придется игнорировать любые перестановки шин, работы с тормозами и подвеской из вашего списка дел.

Эти аппарели созданы специально для работы с ходовой частью вашего автомобиля.

Пошаговое руководство по сборке простого автомобильного пандуса своими руками

Это руководство поможет вам сделать простой автомобильный пандус своими руками. Он будет достаточно сильным, чтобы выполнить работу и поднять ваш автомобиль примерно на 6 дюймов над землей. Если вы попытаетесь подняться выше, используя эту конструкцию, вы рискуете опрокинуть пандусы и попасть под машину.

Что вам понадобится

Благодаря этому дизайну вам потребуется минимальное количество материалов, и их легко найти. Вам понадобится:

• 48 футов пиломатериала 2×4, четыре секции 12 футов
• Шурупы для дерева
• Клей для дерева
• Степлер со скобами (сильный)
• Шуруповерт
• Торцовочная пила
• Наждачная бумага
• Вкладыш для полки, четыре штуки 42 x 2 дюйма

Шаг 1. Соберите материалы

Начнем с того, что соберем материалы. Этот проект проще всего, если у вас есть столярная мастерская, в которой вы можете работать, но вы определенно можете построить ее в своем гараже или на подъездной дорожке.

Шаг 2. Обрежьте доски по размеру

Проще всего начать с 12-футовой доски и сделать необходимые вырезы для одной сборки. Конечный продукт будет состоять из четырех независимых рамп.

Из 12-футовой доски отрежьте пять досок:

• Одна 42-дюймовая доска
• Одна плата 36 дюймов
• Одна плата 30 дюймов
• Одна плата 25 дюймов
• Одна 11-дюймовая плата

Вы можете повторить этот процесс с оставшимися тремя 12-футовыми досками, но убедитесь, что вы держите каждую группу из пяти досок отдельно. Вы же не хотите случайно поставить не ту плату на другую сборку.

Шаг 3: Скосите края

На всех досках, кроме 11-дюймовой, необходимо сделать фаску. Вам нужно сделать угол 45 градусов на одном краю каждого из них.

Ни направление угла, ни сторона, на которую вы его положите, не будут иметь значения в этой точке. Поскольку доски одинаковые, вы можете просто перевернуть их, чтобы позже получить правильную ориентацию.

Вы должны использовать торцовочную пилу для этого, или вы можете просто использовать шлифовальную машину с большим терпением.

Эти края будут действовать как пандус, чтобы помочь вам добраться до вершины стопки досок.

Шаг 4: Просверлите направляющие отверстия

Далее вам необходимо просверлить несколько направляющих отверстий. Эти отверстия помогут вам позже вкрутить винты в каждую доску. Рекомендуется расположить эти отверстия в шахматном порядке, так как вы будете скручивать две доски одновременно.

Шурупы по дереву 2,5 дюйма — лучший вариант для этого проекта. Размер направляющего отверстия должен быть меньше диаметра винта. Например, винт №10 имеет диаметр 0,19 дюйма. В вашем пилотном отверстии должно использоваться прямое сверло 1/8.

Важное значение имеет расположение направляющих отверстий. Вы хотите разместить каждую доску фаской вверх. Направляющие отверстия будут на противоположной стороне скошенной стороны.

Просверлите направляющие отверстия насквозь в каждой доске и сохраняйте одинаковые места для отверстий.

С достаточно прочной дрелью вам не обязательно делать направляющие отверстия, но они определенно помогут.

Шаг 5. Соедините доски и песок

Теперь можно приступать к укладке досок. Вы начнете с самой большой доски на базе, а затем постепенно будете подниматься с каждой доской меньшего размера.

На первом этапе 36-дюймовая плата укладывается поверх 42-дюймовой. Совместите направляющие отверстия и убедитесь, что обе фаски обращены вверх. Используйте отвертку, чтобы вкрутить шуруп для дерева, пока верхняя поверхность не окажется на одном уровне с верхней поверхностью 36-дюймовой доски.

Возьмите наждачную бумагу и очистите вокруг винтов. Есть вероятность, что древесная стружка будет присутствовать. Эти чипы могут мешать тому, как будут складываться доски, поэтому сейчас разумно их убрать.

Установите 30-дюймовую доску поверх двух скрепленных винтами досок. Направляющие отверстия должны располагаться в шахматном порядке, чтобы вы могли сверлить, не задев первый набор винтов. Выполните тот же процесс и прикрутите, а затем отшлифуйте эти доски вместе.

Затем сделайте то же самое для 25-дюймовой платы. Пока не используйте 11-дюймовую плату .

Повторите этот процесс еще три раза и соберите еще три стопки скрепленных вместе деревянных элементов. После этого у вас должно получиться четыре полуготовых рампы, каждая из которых состоит из четырех досок.

Шаг 6: Прикрепите стопор

11-дюймовая доска будет стопором. Рампа не имеет жесткой остановки. Это означает, что вы можете легко заехать на своей машине слишком далеко и упасть с рампы, упав на 6 дюймов на землю под ней. Вот тут-то и появляется стопор.

Поверните 11-дюймовую доску так, чтобы она была перпендикулярна стопке из четырех досок. Другими словами, 11-дюймовая часть доски движется вверх и вниз по горизонтальной рампе.

Прижмите доску к плоскому концу пандуса, который вы только что сделали. Укажите осевую линию каждой из четырех досок горизонтальной отметкой вдоль 11-дюймовой доски. Теперь у вас есть четыре линии, которые вы будете сверлить.

Снимите доску и покройте поверхность, которая будет соприкасаться с пандусом, столярным клеем. Пальцем равномерно распределите клей по доске.

Клей будет не единственным средством, скрепляющим эту доску, но он поможет удержать доску на месте и добавит немного прочности.

Вы должны просверлить по два винта через каждую из этих линий, которые будут крепить каждую горизонтальную доску к этой вертикальной доске два раза. Всего у вас будет восемь винтов, проходящих через каждую 11-дюймовую плату.

Пройдите и закрутите каждый винт, помня о том, где уже находятся существующие винты. Вы не хотите столкнуться ни с одним из них.

Повторите этот процесс для оставшихся трех рамп.

Теперь у вас есть четыре пандуса со стопорами на концах.

Опционально: добавьте еще один стопор меньшего размера

Если вы хотите быть в большей безопасности, вы можете поставить дополнительный стопор. Вы можете вырезать четыре небольших блока размером 1,5 x 1,5 дюйма, которые будут служить стопорами.

Стопоры устанавливаются на верхнюю поверхность 25-дюймовой доски, сдвинуты со всей задней стороны так, чтобы они касались вертикальной 11-дюймовой доски. С помощью этих маленьких блоков, поддерживающих углы, вы можете вкрутить пару винтов вниз с верхней и передней сторон. Это соединит мини-стопор с 11-дюймовым стопором, а также с 25-дюймовой верхней доской.

Снова повторите это для оставшихся трех рамп.

Шаг 7. Прикрепите основание полки

У вас есть полностью построенный пандус, но остается проблема трения. Если вы попытаетесь проехать по рампам как есть, есть большая вероятность, что вы просто толкнете рампы и не подъедете по ним. Это потому, что нижняя поверхность этих пандусов не имеет достаточного трения.

Пришло время прикрепить внутреннюю полку. Этот лайнер работает как верхняя поверхность скейтборда — он будет удерживать пандусы неподвижными, пока вы едете по ним.

Выдвижной ящик Gorilla Grip и вкладыш для полки, прочный захват, неклейкий мат для легкой установки, 12 дюймов x 20 футов

Выдвижной ящик Gorilla Grip и вкладыш полки

Лично я бы использовал степлер для крепления вкладыша полки. Начните с того, что переверните все пандусы, чтобы открыть плоское дно. Оберните вкладыш для полки так, чтобы края были вдоль сторон 46-дюймовой доски (вам не нужны края на нижней части доски).

Используйте степлер, чтобы добавить скобу через каждые несколько дюймов по всему периметру доски.

Повторить для оставшихся трех рамп.

Шаг 8: Поднимитесь по пандусу

Ваши пандусы готовы к использованию. Выровняйте их прямо перед или сразу за вашей машиной. Лично я всегда ехал вперед на пандусы. Управлять дроссельной заслонкой немного проще, да и безопаснее. Если вы вернетесь к пандусам, ваша машина будет указывать на открытую часть каждого пандуса. Это означает, что ваша машина может скатиться на вас, пока вы работаете с передней частью автомобиля.

Убедитесь, что все четыре пандуса установлены, а колеса выровнены относительно центральной точки каждого пандуса.

Если возможно, переведите машину на пониженную передачу. Будьте очень осторожны с дроссельной заслонкой, вы не хотите переусердствовать. Если возможно, попросите напарника встать возле вашей машины и помочь вам подняться. Попросите их проверить выравнивание и убедитесь, что вы дошли до упора, прежде чем бросить его в парк.

Я бы посоветовал включить стояночный тормоз, как только вы окажетесь наверху рампы.

Шаг 9. Не забудьте про колодки

Никогда не приступайте к работе с автомобилем, стоящим на рампе, если у вас нет противооткатных колодок за задними колесами. Противооткатные упоры изготовлены из цепкой резины и используются для подклинивания колес.

ROBLOCK Цельнорезиновые противооткатные колодки для тяжелых условий эксплуатации — 2 шт. в упаковке, черные, 8,6 дюйма Д x 3,7 дюйма Ш x 4,7 дюйма в. спиной и падением с трапа.

Даже в парке с включенным стояночным тормозом ваш автомобиль теоретически может скатиться с рампы. Всегда лучше держать все колеса заблокированными.

Шаг 10. Посмотрите, как вам это нравится

Прежде чем подписать дизайн, вы должны посмотреть, нравится ли он вам. Достаточно ли клиренса 6 дюймов или это слишком много? Переделывать рампу намного проще, когда у вас есть все необходимые инструменты и процесс свеж в памяти.

Если у вас массивные шины, рампы шириной 1,5 дюйма может быть недостаточно. Это означает, что вам нужно будет удвоить и скрутить две рампы вместе, чтобы сделать по одной для каждого колеса (то есть всего вам понадобится восемь рамп).

Если подвеска вашего автомобиля занижена, то этот пандус может быть слишком высоким и крутым. Вместо него можно переделать пандус с углом 30 градусов, а вместо четырех использовать две или три доски.

Заключение

Вот и все. Я просто углубился и рассказал вам все об автомобильных пандусах. На данный момент у вас есть мое пошаговое руководство, и я надеюсь, что вы решите построить свой собственный пандус в будущем и будете следовать ему. Если вы хотите больше точных руководств, подобных этому, ознакомьтесь с остальной частью моего сайта. У меня также есть список автомобильных продуктов, которые я рекомендую, которые могут сделать обслуживание еще проще в будущем.

Ваша подписка не может быть сохранена. Пожалуйста, попробуйте еще раз.

Спасибо за подписку, смотрите бесплатную электронную книгу в своем почтовом ящике!

Имя

Адрес электронной почты

Комплект самодельного подъемника для клубных автомобилей (Краткое пошаговое руководство)

Как владелец клубного автомобиля или гольф-кара, вы хотите получить от него максимум удовольствия. И один из способов сделать это — поднять свою тележку для гольфа простым и безопасным способом, чтобы сделать эту тележку для гольфа действительно эффектной и стильной. При этом ваша тележка будет иметь отличный внешний вид, другую езду, повышенную скорость и возможность с легкостью преодолевать гораздо более сложную местность.

Однако подъемные комплекты для тележки для гольфа довольно дороги, и вы, возможно, не захотите вкладывать в них деньги. Если это так, то есть еще один вариант. Вы можете пропустить большие расходы, потому что в этой статье я покажу вам пошаговое руководство о том, как сделать самодельный комплект подъемника для клубной машины:

Причины подъема клубного автомобиля

Имейте в виду, что гольф-кары изначально были разработаны для игроков в гольф. Но они значительно изменились за эти годы и теперь используются для различных целей. Стандартная тележка для гольфа может быть недостаточно высокой, чтобы добраться до некоторых из ваших любимых мест, таких как ферма. Итак, чтобы сделать их более универсальными, вам нужно настроить тележку для гольфа. С подъемными комплектами гольф-кар может обеспечить:

Зазор снизу

Если вы используете свою тележку для обслуживания или в качестве охотничьего фургона, вы можете столкнуться с тем, что едете по неровной или пересеченной местности. Поэтому, если вы уберете свою тележку с дорожек и дорог, вы обязательно столкнетесь с пнями, камнями и другими опасностями, которые могут повредить вашу тележку. Поэтому у вашей тележки, скорее всего, возникнут проблемы, если вы будете использовать традиционную тележку для гольфа с классическими шинами.

Увеличенная скорость

Поднятые тележки для гольфа подходят для больших шин, а большие шины могут помочь машине для гольфа ускориться.

Больше мощности

Если вы буксируете прицеп или большую группу людей, шины большего размера будут гораздо удобнее. Вы можете настроить тележку для гольфа за несколько сотен долларов, чтобы сделать ее совершенно другим транспортным средством.

Примечание. Вы можете добавить функции, не являющиеся стандартными для вашей тележки для гольфа, но имейте в виду, что основной причиной подъема тележки для гольфа является ее функциональность.

Преимущества использования комплекта самодельного подъемника для клубных автомобилей

Подъем тележки для гольфа делает вас на шаг впереди конкурентов с точки зрения универсальности. Существуют различные подъемные комплекты, которые могут быть у машин для гольфа, но самодельный подъемный комплект позволяет:

Экономия денег

Если вы не хотите тратить деньги на готовые подъемные комплекты для тележки для гольфа, подъем без него — хороший вариант. Это может помочь вам сэкономить деньги на стоимости комплекта и стоимости установки, которую вы платите за профессиональные услуги.

Добейтесь желаемого внешнего вида клубного автомобиля

Вместо того, чтобы зацикливаться на том, что находится внутри комплекта, вы можете получить детали, которые каждый производитель послепродажного обслуживания производит лучше всего. Это позволяет вам персонализировать свой подъемник, чтобы он выглядел и ощущался именно так, как вы хотите.

Изучите свои навыки механики

Будь то профессионал или любитель, некоторые механики могут чувствовать необходимость регулярно подталкивать себя. Подъем тележки для гольфа без подъемного комплекта — это уникальная задача, которая придаст вам уверенности. (1)

Увеличение прочности шасси тележки

Если опытный механик поднимает тележку без комплекта, прочность шасси тележки может увеличиться. Это увеличение прочности происходит потому, что вы можете включать такие элементы, как стержни из нержавеющей стали, так, как не может сборный подъемный комплект.

Примечание. Когда вы поднимаете тележку для гольфа с помощью самодельного подъемного комплекта, вы должны хорошо разбираться в конструкции тележки. Поэтому, чтобы успешно завершить этот процесс, вы должны иметь прочные механические навыки. (2)

Необходимые материалы

Без сомнения, самодельный подъемный комплект потребует использования специальных навыков и инструментов. Прежде чем вы начнете поднимать свою тележку для гольфа, имейте в виду, что вам нужен подъемный комплект. Вы можете отказаться от сборного подъемного комплекта и сделать подъемный комплект самостоятельно.

Вы можете модернизировать свою тележку с помощью запасных частей, таких как:

1. А-образные рычаги
2. Удлиненные амортизаторы
3. Пружины
4. Оси

Также может потребоваться опорная пластина, по крайней мере, для большинства машин для гольфа. Опорная пластина прикрепляет ваш индивидуальный подъемный комплект к колесам вашей тележки для гольфа.

Наконец, вам понадобятся различные:

1. Сверла
2. Гаечные ключи
3. Отвертки и другие инструменты.

Пошаговое руководство

После сбора материалов и инструментов, необходимых для процесса, выполните следующие действия:

Шаг 1. Снимите колеса тележки

Используя соответствующие инструменты, осторожно снимите колеса тележки для гольфа. Держите болты и гайки близко к колесам, от которых они были сняты. Таким образом, вы можете не пропустить некоторые болты или гайки при повторной сборке тележки.

Шаг 2. Снимите оси и А-образные рычаги

Затем осторожно снимите оси с тележки. Это более сложный процесс, чем кажется, и ваши сложные механические навыки имеют решающее значение. Обладая твердыми механическими навыками, вы будете чувствовать себя комфортно на этом шаге, и вы можете приступить к снятию А-образных рычагов.

Шаг 3. Установите опорные пластины

После снятия А-образных рычагов и осей теперь можно установить опорные пластины. Опорные пластины прикреплены к передней и задней части клубной машины рядом с местом установки осей. Их назначение — обеспечить дополнительную прочность подъемного комплекта.

Шаг 4. Прикрепите амортизаторы, А-образные рычаги и пружины

Поместите новые, более длинные А-образные рычаги на опорную пластину и правильно расположите их. Не забудьте включить амортизаторы и пружины на рычагах, чтобы увеличить поддержку вашей тележки. Этот шаг может потребовать помощи второго человека.

Шаг 5. Установите новые оси

Теперь вы должны прикрепить новые, более длинные оси к А-образным рычагам. Чтобы ваша тележка двигалась плавно во время движения, вы должны тщательно сбалансировать высоту передней и задней частей транспортного средства. Шаткая тележка для гольфа — не лучший способ путешествовать, что приводит к дорогостоящему ремонту.

Шаг 6. Отрегулируйте углы

После подъема тележки ее развал и кастер могут измениться. Это проблема, потому что в этой ситуации ваша тележка может управляться неправильно. Таким образом, было бы лучше точно настроить углы, чтобы обеспечить их правильное центрирование. Однако, если вам не нравится этот процесс, вы можете обратиться за советом к специалистам по тележкам.

На что следует обратить внимание

При установке самодельного подъемного комплекта тележки для гольфа имейте в виду, что подъем тележки зависит от модели вашей покупки. Оси некоторых тележек немного отличаются друг от друга, что может потребовать добавления различных опорных пластин или сварки различных элементов подъемного комплекта.

Ознакомьтесь с различными проблемами, связанными с индивидуальным подъемным комплектом, и обратите внимание на следующее:

• Если у вас нет необходимых навыков механики, вы можете выстрелить себе в ногу. Повреждение рамы или шасси может стоить вам руки и ноги, чтобы заменить или отремонтировать.
• Неправильная установка также может повлиять на внешний вид тележки для гольфа.
• Самодельный подъемный комплект может поставить клубный автомобиль под угрозу безопасности. Одним из примеров является несоосность или неправильная установка шины, что привело к аварии.

Кроме того, подъемные тележки для гольфа обычно не допускаются на поля для гольфа. Поскольку у поднятых тележек есть вездеходные шины, они могут повредить газон, разорвав его на части. Кроме того, некоторые тележки имеют повышенную скорость и другие модификации. Поля для гольфа хотят, чтобы такие вещи были как можно более безопасными, особенно когда речь идет о холмах или крутых поворотах.

Совет: Если вам нужна тележка для гольфа с подъемником, которую вы также можете использовать для игры в гольф, вы можете выбрать длинноходный подъемник. Если вы играете в гольф, вы должны опустить тележку для гольфа и заменить шины. Это потребует некоторого времени и усилий, но это выполнимо.

Вы можете ознакомиться с другими руководствами по обучению и продуктам ниже;

• Лучшая тележка для гольфа
• Лучшие клюшки для гольфа за деньги
• Советы по паттингу

Рекомендации
(1) Навыки механики – https://www.indeed.com/career-advice/resumes-cover-letters /mechanical-engineering-skills
(2) строительство – https://www.britannica.com/technology/construction

Об авторе

Бобби Херст

Бобби Херст Основатель golferpros.
