Как сделать подъемник для автомобиля своими руками: 🚘 Подъёмник для авто своими руками: последовательность работ

29 Июл 1985 alexxlab Комментировать

Содержание

Автомобильный подъемник для гаража собственными руками: инструкция по изготовлению, виды

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.

  • Материалы для работы
  • Выбираем конструкцию
  • Простой подъёмник
  • Модель с башмаком на 2 опоры
  • Механизм с башмаком на 3 опоры
  • Приспособление с П-образной задней балкой
  • Устройство с Г-образной задней опорой
  • Если машина большая
  • Использование подъёмника

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

  • пару металлических уголков 7,5×7,5×0,8 см;
  • плиту из стали шириной 1 см;
  • редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
  • болты;
  • цепь, 2 шт. ;
  • шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
  • крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

  1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
  2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
  3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
  4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

  1. Обязательно убрать болты, скрепляющие мотор и раму машины.
  2. Подвести под мотор петли стального каната и набросить окончания на крюк.
  3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
  4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
  5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

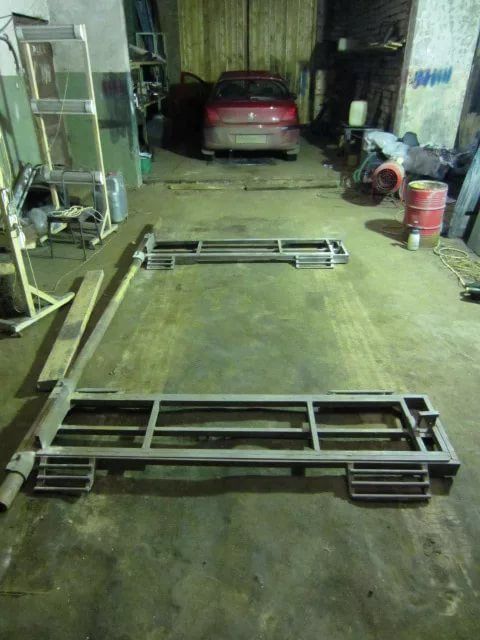

Самодельные автомобильные подъемники. Как сделать надежный подъемник в гараже своими руками

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником. Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

  • Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
  • Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.
Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают.

Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

  • В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.
  • Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.


Итак:

  • Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
  • Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
  • Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
  • В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
  • Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
  • Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные

Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения.
  • Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями.
  • Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ.
  • Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.
Ножничные подъемники

Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения.
  • Такие подъемники имеют чисто гидравлический привод.
  • Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций.
  • Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.
Плунжерные подъемники

Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство.
  • Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых.
  • Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей.
  • Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.
  • Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
  • Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
  • Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
  • При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
  • И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

  • Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
  • Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
  • Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
  • При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
  • В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

  • Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
  • Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
  • В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
  • Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
  • Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
  • При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Для работ с низом автомобиля необходимо или загнать машину на яму или поднять на подъемнике. А вот как быть, если нет такой возможности, а чиниться надо?

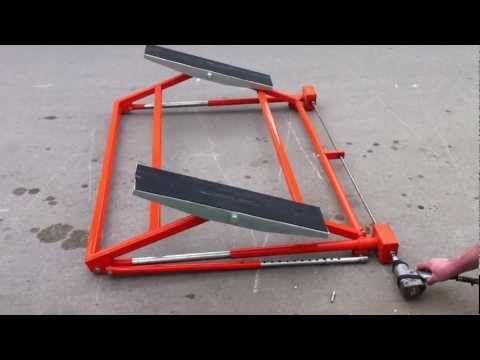

Подъемник работает по принципу книжки, подъем авто на 45 градусов.Поднимается от простого штатного домкрата. 15-20 минут и можно спокойно работать.

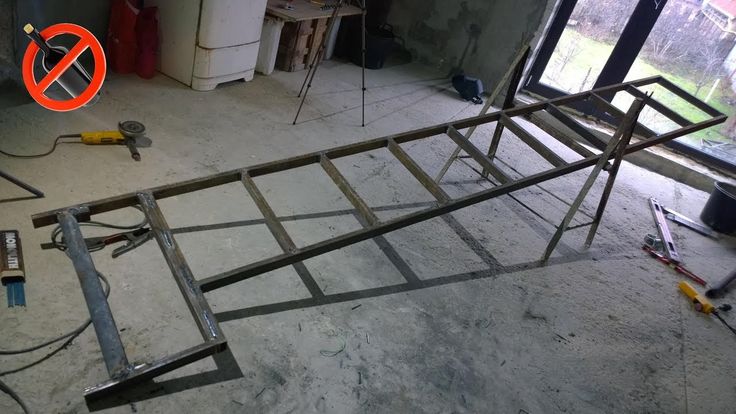

Описание самодельного подъемника автомобилей

1. Башмак. Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается для того, чтоб была фиксация домкрата. Важно выдержать внутренний размер не заузить. Это необходимо для передвижения башмака по стойке.
2. Задняя балка. Материал 32 уголок длиной 1500 мм 4-шт. Собираются в квадрат, при сборки необходимо пользоваться струбцинами. Во внутрь одного из готового квадрата вставляется металлический стержень- квадрат 26х21 длиной 350-360 мм, в предварительно просверленные отверстия делаются электрозаклепки после зачистить. Узел разборный.
3. Площадка. Материал листовой металл 3-4 мм. Собирается площадка размером 350х150, борта загибаются или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепежа вставленной доски. На доску крепят полосу резины. Под низ площадки привариваются ребра жесткости и направляющие, не забудь вварить перемычку. Размеры площадки не критичны. Важно выдержать размер между направляющими, площадка одевается на верхнею балку, по которой она должна свободно ходить.
4. Задний соединительный узел. Материал листовой металл 3-4мм. Собирается из двух половин, между которыми вваривается полоса металла толщиной 3-4 мм по периметру деталей. Переднею часть оставляем открытой. Не забудь вварить перемычку в нижней части узла.
5. Стойка. Материал 32 уголок длиной 1540мм. — 4-шт. 36мм-4шт. Уголок собирается также в квадрат сварочные швы прихватками 30-40мм, пользоваться струбцинами при сборке. После соединения уголка необходимо просверлить: в нижней части отверстия диаметром 26мм отступив от края 31мм, то есть 5мм остается для приваривания металлического стержня во внутренней части конструкции. Далее сверлим отверстия диаметром 13мм, первое на растоянии100мм затем 80мм и следующие 190мм. Размер 80 и 190мм повторяется соответственно. Отверстия необходимы для металлических пальцев фиксирующие башмак и верхнюю балку. После того как собрали квадратный профиль и просверлили его соединяем между собой отрезками уголков также собранных в квадратный профиль. При этой сборке необходимо между профилями вставить распорки таким же размером, то есть 36мм или готовую верхнею балку. После сварки не вынимая распорок дать детали остыть. Проверить, чтобы верхняя балка свободно проходила между двух квадратных профилей.
6. Передний соединительный узел. Материал два отрезка дюймовой трубы по 300мм, уголок на 32 длинной около 330мм и стержень из прутка диаметром 26мм,длиной 420мм. Бер?м уголок и размечаем. от центра по 60мм в каждую сторону, на этом расстоянии полку уголка сохраняем, а от этих меток к краям резаком или ножовкой по металлу срезаем полки. По центру уголка сверлится отверстие диаметром 16мм, необходимое для соединения нижней балки, учитывая размер шляпки болта. Затем уголок сгибаем в П-образную фигуру. Соединять подготовленные детали лучше в сборе со СТОЙКОЙ. Следить. чтоб при сварки не прожгли трубу. Весь передний соединительный узел подвижный. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Верхняя балка. Материал уголок на 32мм длинной 1710мм-2шт. полоса листового металла шириной 64мм. И несколько втулок, о которых опишу ниже.
Уголок собирается в П-образный профиль проще швеллер. С одного края по середине приваривается вставка из металла 3-4мм длиной 160мм, она необходима под разные омкраты. Затем сверху прихватками приваривается пластина, зашивается все в одно целое и получается прямоугольны профиль. Вставку необходимо также приварить и к этой пластине. С противоположной стороны наш профиль глушиться пластиной из металла 4-5мм, обваривается все по периметру и зачищается. К этому торцу по центру также приваривается втулка: внутренний диаметр 20мм, наружный 35мм и длиной 35мм, для соединения с задним узлом. С передней стороны верхней балки приваривается две направляющие под домкрат, на них находятся отверстия для стопора домкрата, в них вставляется болт на 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также на верхней части приваривается втулка с роликами и втулка под предохранительный палец.
8. Пальцы. Материал металлический пруток диаметром 12мм. Отрезать по размеру и загнуть, предварительно нагрев места сгиба. Количество 3-шт.
9. Нижняя балка. Материал 32 уголок, гайка М16. Уголки собираются в квадратный профиль также сваркой — прихватками. С одного конца вваривается гайка М16 (перед сваркой закрутить болт, чтоб не забить резьбу). Для соединения с передним узлом. С другого конца просверлить отверстие, отступив от края 20мм по центру, отверстие диаметром 12мм под болт. Для соединения с задним узлом.





Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

  • одностоечные

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

  • двухстоечные

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

  • гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

  • реечный

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

  • пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

  • винтовой

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран .

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

  1. Башмак.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

  1. Задняя балка.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

  1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

  1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

  1. Стойка.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

  1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

  1. Верхняя балка.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

  1. Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

  1. Нижняя балка.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.

изготовление подъёмного устройства своими руками

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

  • одностоечными и двустоечными;
  • гидравлическими;
  • реечными;
  • пневматическими;
  • винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

  • исключение риска травмы во время работ по изготовлению устройства;
  • обеспечение запаса несущей способности оборудования;
  • создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

  • Автор: admin
