Сварочная горелка для полуавтомата – Умный подход к выбору

Каким бы умельцем не был сварщик добиться идеального шва без хорошего инструмента невозможно. На результат влияет не только качество аппарата, но и основное орудие труда мастера – сварочная горелка.

Чаще всего горелка для полуавтомата поставляется в комплекте. Рекомендованное сочетание гарантирует эффективную работу, но на ограниченный срок. Спустя некоторое время (зависит от условий эксплуатации) горелку придется сменить и здесь возникает вопрос – как подобрать достойную замену?

В этом поможет систематический подход. На самом деле всего 5 ключевых факторов определяют выбор горелки:

1. Сила тока

2. Длина рукава

3. Метод охлаждения

4. Эргономика

5. Удобство обслуживания

Рассмотрим каждый подробнее, чтобы сформировать представление об оптимальном варианте для вашего сварочного оборудования.

Сила тока

Все предельно просто. Достаточно запомнить максимальную силу тока сварочного устройства и рассматривать для выбора горелки с приблизительно равным показателем.

Приведем простой пример из возможных вариантов от FUBAG. Если у вас полуавтомат FUBAG IRMIG 200 SYN, вам лучше всего взять горелку с запасом – FB 250. Но есть и такие варианты, где стоит немного уступить в меньшую сторону. Например, для FUBAG IRMIG 160 рекомендуемый выбор горелки на 150 А (FB 150).

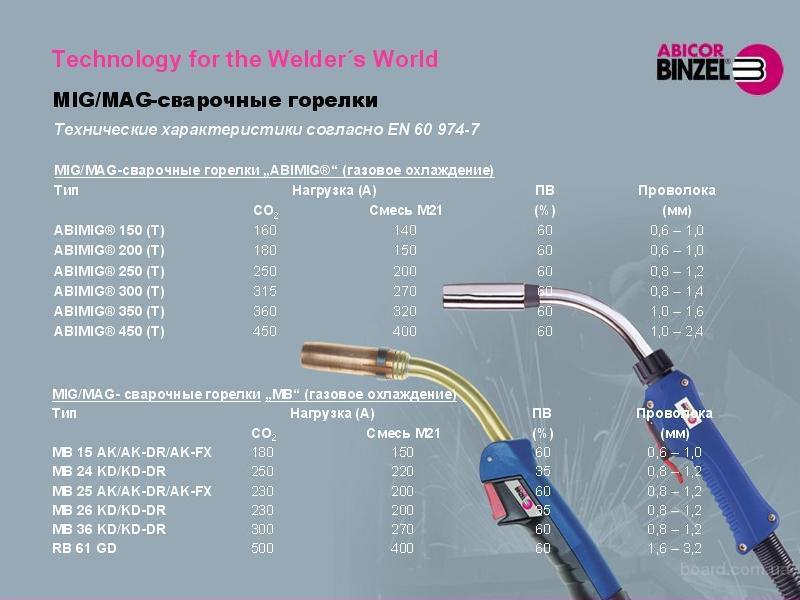

Более подробно увидеть возможные сочетания можно в таблице рекомендаций:

Горелка MIG-MAG	Свар. ток при ПВ 60%,  в среде CO2, А	Свар. ток при ПВ 60%,  в среде Ar80% + CO2 20%, А	Диаметр проволоки, мм	Подходит к аппаратам
FB 150 / воздушное охлаждение	180	150	0,6 – 1,0	IRMIG 160   / IRMIG SYN 160 Аппараты других производителей с силой тока до 160А.
FB 250 / воздушное охлаждение	230	200	0,8 – 1,2	IRMIG 180 / 200   IRMIG SYN 180 /200 INMIG 200 PLUS/200 SYN LCD / 250 T Аппараты других производителей с силой тока до 200 А.
FB 350 / воздушное охлаждение	340	290	0,8 – 1,2	INMIG 315 / 350 T DG Аппараты других производителей с силой тока до 300 .
FB 400 / воздушное охлаждение	400	340	0.6-1.0	INMIG 400 T DG Аппараты других производителей с силой тока до 400 А.
FB 500 / жидкостное охлаждение	500	450	0. 6-1.0	INMIG 500 DW SYN / 500 DW SYN PULSE Аппараты других производителей с силой тока до 500 А.



Длина рукава

Исходим из поставленных задач. Чем дальше будет использоваться сварочная горелка от полуатомата, тем длиннее должен быть рукав. Обычно длина варьируется от 3 до 5 метров. Мастера предпочитают брать с запасом, что наверняка пригодится, если не сейчас, то в будущем. Но все это индивидуально, ведь некоторые убеждены – чем короче рукав, тем меньше энергопотерь.

Метод охлаждения

Охлаждение горелки может быть воздушным или жидкостным. Для токов до 250 А вполне хватит охлаждения воздухом. С таким инструментом легко выполнять короткие швы, не боясь перегрева.

При протяженных швах, высоких нагрузках и большом объеме работ актуальны горелки с жидкостным охлаждением. В них предусмотрены дополнительные каналы для подачи и отвода жидкости. Рабочая жидкость подается из специального модуля охлаждения, к которому подключается горелка. Работать такими горелками без жидкости небезопасно.

Эргономика

В плане горелок удобство влияет не только на качество шва. От него зависит эффективность работы в целом и безопасность процесса для сварщика.

Выбирая горелку для полуавтомата, стоит присмотреться к стыковочным элементам. Они отвечают за комфорт поворота инструмента, уменьшая деформацию запястья. У моделей FUBAG стыковочный элемент выполнен из эластичного формованного полимера. Что обеспечивает максимальное удобство использования горелки.

Далее обратите внимание на рукоятку горелки. Рассматривайте те варианты, где используется термостойкий изоляционный материал. Именно он защищает сварщика от высоких температур и воздействия электрического тока.

Форма горелки должна быть анатомически удобной. Горелка должна «лежать» в руке. Идеально, если есть прорезиненные вставки — они дополнительно защищают от скольжения. Лучше всего если кнопка запуска будет расположена под пальцами – это влияет на скорость команды и точность операций.

Последнее на что стоит акцентировать внимание в рамках эргономики – наличие евроразъема. С ним подключение горелки будет быстрым и безопасным. Помимо этого, расширится спектр возможных аппаратов для совместного использования.

Удобство обслуживания

Все детали к горелкам рано или поздно изнашиваются и требуют замены.

К быстроизнашивающимся элементам mig горелки относятся – сопло, диффузор и контактный наконечник. Именно они отвечают за проход защитного газа и являются фронт-зоной сварочной системы и непосредственно влияют на качество сварного шва и производительность оборудования.

Для качественной сварки необходимо периодически проверять состояние внутреннего отверстия контактного наконечника. Оно должно быть не чрезмерно изношенным. Так же следует очищать внутреннюю поверхность сварочного сопла и диффузора от брызг, чтобы они не мешали поступлению защитного газа.

Если что-то изношено, следует сразу же провести замену. «Правильная» горелка совместима с универсальными расходными элементами, а не только фирменными расходными материалами собственного бренда.

FUBAG предоставляет полный ассортимент высококачественных универсальных расходных материалов, которые подходят к сварочным горелкам большинства производителей.

Вот и все, теперь вы готовы к осознанному выбору нужного вам инструмента. Если у вас остались еще вопросы, ознакомьтесь с видеороликом, посвященным выбору горелки для полуавтомата:

Получите 10 самых читаемых статей + подарок!

*

Горелка для сварочного полуавтомата: устройство и как её выбрать

Оборудование / Технология

23.08.202003.06.2022

Содержание

На сегодняшний день полуавтоматическая сварка MIG/MAG является самой популярной после ручной дуговой, так как в разы превышает по качеству и быстроте сварки. Удобство от работы зависит напрямую от оборудования, которым приходится варить. Правильно подобранная горелка позволит работать комфортно и без перебоев на её ремонт.





Внешне она состоит из следующих элементов:

1. Сварочный рукав
2. Рукоятка с кнопкой
3. Гусак
4. Сопло

Сварочный рукав представляет собой кабель соединяющий рукоятку с полуавтоматом, в нутрии которого находится:

1. Витой канал, для подачи сварочной проволоки из подающего механизма в рукоятку горелки.
2. Канал для подачи защитного газа в зону сварки.
3. Питающий кабель.

На другом конце рукава находится разъём для подключения его к подающему механизму.

Поставляются такие кабеля длиной от 2,5 до 7 метров. Это позволяет комфортно выполнять сварочные работы на удалённом расстоянии от полуавтомата. При использовании длинных рукавов есть вероятность заедания проволоки в витом канале.

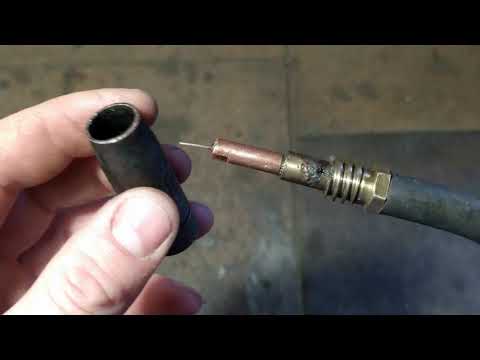

В нутрии сопла находится:

1. Изоляционное кольцо
2. Электродный держатель
3. Токоподводящий наконечник
4. Сопло наконечника

Токоподводящий наконечник изготавливается из меди. Это позволяет пропускать сварочный ток без потерь и отводить излишки тепла при нагреве.

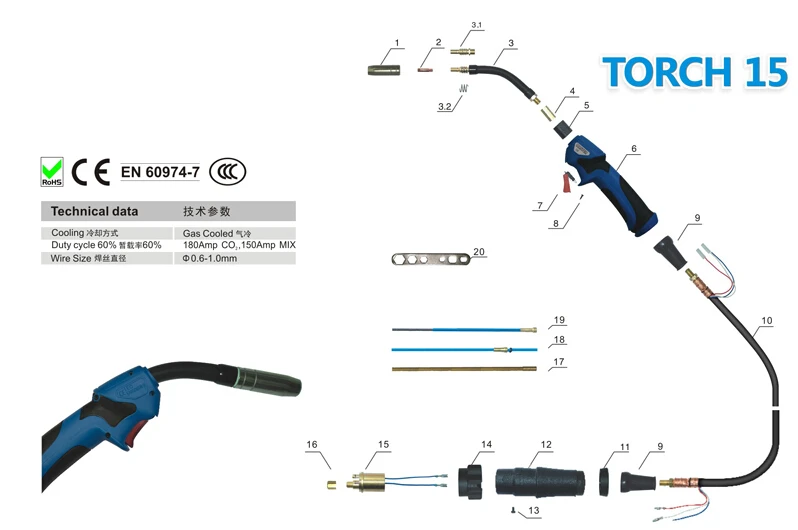

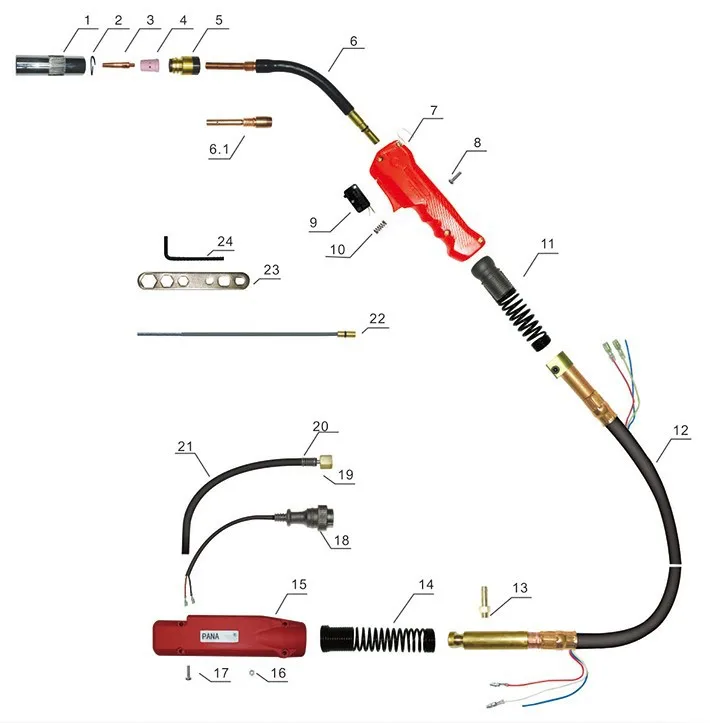

Нижеприведенная схема наглядно показывает, из каких элементов они состоят:

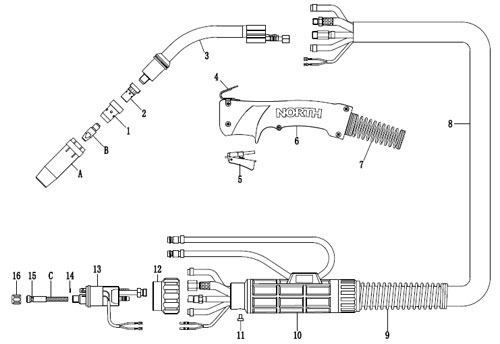

Так же существуют горелки с водяным охлаждением. На схеме ниже представлена одна из них:



Как подобрать горелку и рукав для полуавтомата

Прежде чем приступить к выбору, сперва необходимо определиться с типом и объёмом работ. Если работа предполагает сварку небольших узлов в небольших количествах, тогда приобретение дорогостоящей горелки будет лишним.

Поэтому следует обратить внимание на следующие факторы:

1. Максимальный рабочий ток сварочного аппарата;
2. Диаметр канала для проволоки;
3. Способ охлаждения;
4. Длина рукава;
5. Разъём для подключения;
6. Прочность и износостойкость горелки с рукавом

Максимальный рабочий ток сварочного аппарата

Выбирается в зависимости от максимального рабочего тока источника питания. Если сварку выполнять током 250А горелкой рассчитанной на ток 200А, это может привести к перегреву и расплавлению кабелей с проводными каналами внутри рукава. Если не планируется превышать максимально-допустимый ток, в таких случаях возможно её применение.

Диаметр канала для проволоки

Существует два типа каналов для прохождения проволоки: стальной и тефлоновый. Каждый из них используется для определённого типа проволоки.

Стальной канал применяется для проволок, предназначенных для сварки углеродистых и легированных сталей.

Тефлоновые каналы используют для алюминиевой проволоки.

Существуют различные диаметры каналов – 0,6 – 3,0. Выбирается диаметр канала в зависимости от диаметра сварочного материала.

Способ охлаждения горелки

Существует два типа охлаждения: без охлаждения и с водяным охлаждением. Для выполнения работ в быту и на небольших производствах, где процесс сварки идёт с перерывами, охлаждение не нужно. Если процесс сварки идёт непрерывно в течении 10 – 15 мин, тогда требуется водяное охлаждения.

В большинстве случаев охлаждение не нужно и является маркетинговым ходом производителей.

Длина кабеля

Позволяет выполнять сварочные работы на высоте, а также даёт возможность постоянно двигать сварочный полуавтомат в процессе работы.

Бывают длиной от 2,5 до 7 метров.

При длине свыше 5 метров необходим четырехроликовый подающий механизм. В противном случае могут быть пробуксовки, что приводят к обрыву в подачи проволоки.

Для бытовых работ подойдут кабеля длиной до 3 метров. Для больших производств – 5-7 м.

Разъём для подключения

Существуют отсоединяемые кабеля от подающего механизма и встроенные, которые нельзя отсоединить. В большинстве случаев отсоединяемые кабеля имеют специальный EURO разъём. Маркируется он как KZ-2.

Прочность и износостойкость горелки с рукавом

В процессе сварки сварочная горелка может получить повреждение, как механическое, так и тепловое. По этой причине кожух рукава должен быть не только гибким, но и прочным. Рукоятка должна быть изготовлена из прочного, качественного пластика. Иначе такой кабель будет работать недолговечно.

Даже для работы в быту не стоит экономить на качестве. Рукава и горелка низкого качества будет постоянно создавать проблемы, и мешать сосредоточится на работе.
