Как рассухаривать клапана: Как самому и чем рассухаривать клапана двигателя?

Содержание

Как самому и чем рассухаривать клапана двигателя?

Рассухаривать клапана двигателя придется при его ремонте со снятием и разборкой головки блока цилиндров или при замене маслосъемных колпачков.

Существует как минимум три способа рассухаривания клапанов. Два из них с применением специального инструмента и один — рассухаривание ударом молотка. На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 рассмотрим каждый из них.

Что представляет собой рассухаривание клапанов?

Клапан фиксируется двумя сухарями вставленными в проточку на его торце.

Клапан двигателя 21083 и поджимающие его два сухаря

Сухари поджаты тарелкой клапана и упирающимися в нее пружинами. Для рассухаривания необходимо каким-либо образом отжать вниз (преодолевая сопротивление пружин) тарелку клапана и извлечь сухари. После чего можно будет снять тарелку, пружины и заменить, например, маслосъемный колпачок.

Как рассухарить клапана двигателя автомобиля?

Применительно к двигателю 21083 автомобилей ВАЗ 21083, 21093, 21099 рассухаривание клапанов может производится следующим образом.

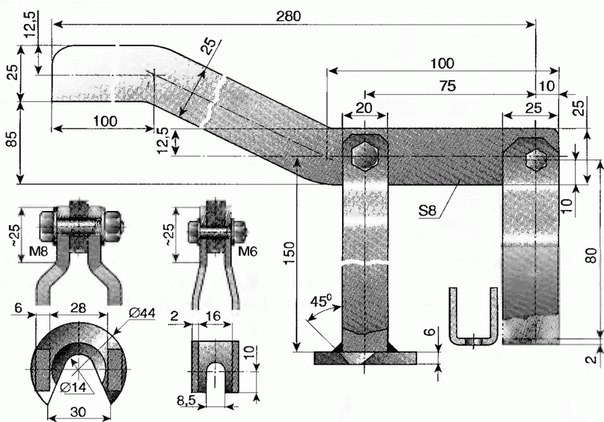

— При помощи рычажного рассухаривателя клапанов 2108

Это приспособление удобно использовать как раз при замене маслосъемных колпачков, когда демонтаж головки блока не требуется. Подобных рассухаривателей несколько, под разные двигатели. Нам нужен именно 2108, так как у него опора по диаметру совместима с тарелкой клапана.

Порядок проведения работы следующий.

Рассухаривание проводится без демонтажа головки блока: снимается клапанная крышка, распредвал, в свечное отверстие под нужный клапан подсовывается пруток из мягкого металла (например, оловянный).

Вставляем пруток под клапан

Рассухариватель одним концом цепляется за шпильку с навернутой на нее гайкой и опорой ставится на пружинную тарелку. Надавливая на ручку-рычаг приспособления, отжимаем вниз тарелку пружины клапана, извлекаем сухари пинцетом, магнитом или руками.

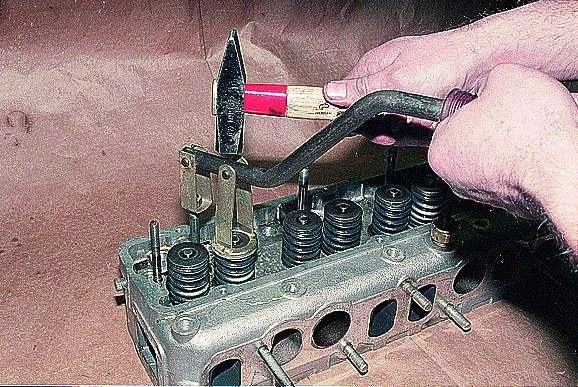

Работа рычажным рассухаривателем клапанов 2108
— При помощи струбцины-съемника

Струбцинообразное приспособление можно использовать только на снятой головке блока.

Рассухариватель клапанов струбцинообразный

Порядок проведения работы следующий.

На снятой головке блока: один конец струбцины упирается в тарелку клапана (снизу головки блока в камере сгорания), другой на тарелку пружины (сверху). При вращения винта струбцины пружина сжимается под действием давящего на нее упора и можно спокойно извлекать сухари. Струбцина может иметь насадки разного диаметра для упора в тарелки разных размеров, что позволяет применять ее не только на двигателе 21083, но и на многих других двигателях автомобилей разных производителей.

— При помощи молотка и отрезка трубы

Этот способ рассухаривания клапанов подходит в случае, когда под рукой нет специальных приспособлений, а провести ремонт надо.

Порядок проведения работы следующий.

Берем молоток потяжелее и отрезок трубы диаметром чуть меньше диаметра тарелки клапана. Устанавливаем трубку на тарелку клапана и наносим по ней точный удар молотком. Трубка смещает тарелку вниз, сухари вылетают из своих пазов.

Если с первого раза сухари не отделились, можно нанести повторный удар.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Поэтому перед ударом нужно предпринять меры к улавливанию сухарей. Например, разложить вокруг клапана тряпку.

Таким образом, при наличии определенный сноровки и опыта можно рассухарить клапана даже не имея специальных приспособлений. Но все-таки, так как такую процедуру приходится проделывать не часто, лучше использовать съемник-рассухариватель из тех, что описаны выше.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Нагар на клапанах. признаки и причины появления

— Как увеличить мощность двигателя автомобиля без тюнинга?

— Как снять левую опору (подушку) двигателя 21083

— ГРМ, что это и для чего?

— Просел двигатель, что делать?

— Клапана зажаты — признаки слишком маленьких зазоров клапанов

— Замена прокладки клапанной крышки двигателя ВАЗ 2108, 2109, 21099

Как рассухарить клапана двигателя? | TWOKARBURATORS

Как рассухаривать клапана газораспределительного механизма (ГРМ) двигателя автомобиля?

Как рассухаривать клапана газораспределительного механизма (ГРМ) двигателя автомобиля?

Рассухаривать клапана двигателя придется при его ремонте со снятием и разборкой головки блока цилиндров или при замене маслосъемных колпачков.

Существует как минимум три способа рассухаривания клапанов. Два из них с применением специального инструмента и один — рассухаривание ударом молотка. На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 рассмотрим каждый из них.

Что представляет собой рассухаривание клапанов?

Клапан фиксируется двумя сухарями вставленными в проточку на его торце.

Клапан с кольцевой проточкой на торце и двумя сухарями

Клапан с кольцевой проточкой на торце и двумя сухарями

Сухари поджаты тарелкой клапана и упирающимися в нее пружинами. Для рассухаривания необходимо каким-либо образом отжать вниз (преодолевая сопротивление пружин) тарелку клапана и извлечь сухари. После чего можно будет снять тарелку, пружины и заменить, например, маслосъемный колпачок.

Как рассухарить клапана двигателя автомобиля?

Применительно к двигателю 21083 автомобилей ВАЗ 21083, 21093, 21099 рассухаривание клапанов может производится следующим образом.

При помощи рычажного рассухаривателя клапанов 2108

Это приспособление удобно использовать как раз при замене маслосъемных колпачков, когда демонтаж головки блока не требуется. Подобных рассухаривателей несколько, под разные двигатели. Нам нужен именно 2108, так как у него опора по диаметру совместима с тарелкой клапана.

Порядок проведения работы следующий.

Рассухаривание проводится без демонтажа головки блока: снимается клапанная крышка, распредвал, в свечное отверстие под нужный клапан подсовывается пруток из мягкого металла (например, оловянный).

Вставляем пруток из мягкого металла в свечное отверстие, под клапан

Вставляем пруток из мягкого металла в свечное отверстие, под клапан

Рассухариватель одним концом цепляется за шпильку с навернутой на нее гайкой и опорой ставится на пружинную тарелку. Надавливая на ручку-рычаг приспособления, отжимаем вниз тарелку пружины клапана, извлекаем сухари пинцетом, магнитом или руками.

При помощи рассухаривателя отжимаем тарелку клапана вниз и освобождаем сухари

При помощи рассухаривателя отжимаем тарелку клапана вниз и освобождаем сухари

При помощи струбцины-съемника

Струбцинообразное приспособление можно использовать только на снятой головке блока.

Большая струбцина с насадками — приспособление для рассухаривания клапанов

Большая струбцина с насадками — приспособление для рассухаривания клапанов

Порядок проведения работы следующий.

На снятой головке блока: один конец струбцины упирается в тарелку клапана (снизу головки блока в камере сгорания), другой на тарелку пружины (сверху). При вращения винта струбцины пружина сжимается под действием давящего на нее упора и можно спокойно извлекать сухари. Струбцина может иметь насадки разного диаметра для упора в тарелки разных размеров, что позволяет применять ее не только на двигателе 21083, но и на многих других двигателях автомобилей разных производителей.

При помощи молотка и отрезка трубы

Этот способ рассухаривания клапанов подходит в случае, когда под рукой нет специальных приспособлений, а провести ремонт надо.

Порядок проведения работы следующий.

Берем молоток потяжелее и отрезок трубы диаметром чуть меньше диаметра тарелки клапана. Устанавливаем трубку на тарелку клапана и наносим по ней точный удар молотком. Трубка смещает тарелку вниз, сухари вылетают из своих пазов. Если с первого раза сухари не отделились, можно нанести повторный удар.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Поэтому перед ударом нужно предпринять меры к улавливанию сухарей. Например, разложить вокруг клапана тряпку.

Таким образом, при наличии определенный сноровки и опыта можно рассухарить клапана даже не имея специальных приспособлений. Но все-таки, так как такую процедуру приходится проделывать не часто, лучше использовать съемник-рассухариватель из тех, что описаны выше.

Рассухаривание клапанов — Nonoblog

Рассухаривание клапанов K6A Jimny.

Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.

Для начала снимаем с головы распредвалы.

ГБЦ K6A jimny распредвалы

Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.

Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.

регулировочная шайба клапана

Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.

Рассухаривание клапанов k6a

Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.

Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.

свечник с магнитным наконечником для рассухаривания клапанов

Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.

тарелки клапанов с сухарями и пружинками

впускные клапана k6a

Поделитесь с друзьями:

Как рассухарить клапана на шевроле нива


Как выбрать и заменить малосъемные колпачки на Нива Шевроле?

Содержание статьи

Об окончании ресурса маслосъемных колпачков (МСК) в двигателе Шевроле Нива сигнализируют заметное увеличение расхода масла (>0,5 л на 1000 км) и сизоватый дым из выхлопной трубы. Косвенный признак неисправности – появление смазки в свечных колодцах.

Существует надежный способ для проверки маслосъемных колпачков. Это метод с включением в контур вентиляции картера топливного фильтра с трубкой.

В течение недели проводится тестирование, по окончании которого оценивается наличие масла в фильтре. Чем его больше, тем хуже состояние маслоотражательных колпачков.

Какие колпачки лучше

Для покупки доступно множество брендов МСК. К наиболее распространенным и практичным относятся:

  • Victor Reinz;
  • Corteco;
  • Elring.

Также рекомендуется обратить внимание на оригинальные компоненты. В крайнем случае допустима замена на продукцию отечественного предприятия НПК «Резерв».

Инструмент

Для выполнения задачи без ошибок и непреднамеренного брака понадобятся:

  • 10 и 13 мм ключи;
  • динамометрический ключ;
  • рассухариватель;
  • металлический пруток из мягкого сплава;
  • молоток;
  • вороток;
  • оправка.

Как поменять маслосъемные колпачки

Последовательно удаляются свечи, демонтируется крышка ГБЦ путем снятия: экрана двигателя, держателей с тросом дроссельного узла и шлангом вакуумного усилителя тормозов.

При этом отворачиваются крепления рукавов подвода воздуха, убираются шланги ресивера, откручиваются 8 болтов шпилек крепления крышки с шайбами.

Коленчатый вал прокручивается до тех пор, пока метка зубчатого венца привода второстепенных узлов не сойдется с датчиком положения коленвала (КВ).

Звездочка РВ выставляется напротив метки на корпусе подшипников.

Снимается корпус подшипников распредвала.

Демонтируются рокеры клапанов.

Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней. 2 и 3 цилиндры станут доступны после проворота коленвала на 180º.

Для рассухаривания клапанов используется специальный съемник.

Во время процесса приспособление упирается в тарелку пружин, при этом зацепной рычаг отводится за гайку, заранее закрученную на шпильку корпуса РВ. Одновременно с этим в свечных колодцах должен находиться пруток (желательно из свинцового припоя).

Движением на рычаг вниз производится сжатие пружин и освобождение сухарей. Их, в свою очередь, следует аккуратно вытащить щипцами.

После этого устраняется давление на пружину.

Происходит снятие внутренней пружины и тарелки с внешнего элемента.

Посредством цангового зажима колпачок выбивается из направляющей втулки и полностью вынимается.

Все действия проводятся аккуратно, чтобы не деформировать направляющую втулку.

Напрессовка новых маслоотражательных колпачков производится в обратном порядке – сначала на стержень клапана, потом на втулку. В качестве оправки для монтажа возможно использовать оригинальную оправку либо инструментальную головку с молотком. Перед этим важно не забыть обслужить стержень клапана, включая очистку от отложений и смазывание маслом.

Нелишним будет легко ударить по металлическому прутку в направлении торца клапана. Данное мероприятие позволит отцентровать сухари и предупредить их выпадение.

По окончании установки КВ поворачивается на полоборота.

Замену необходимо осуществлять при появлении первых признаков проблемы. Обычно это случается при пробеге в 100-120 тыс. км.

Видео
