устройство, принцип работы и ресурс

30.07.21

И как не ошибиться при их замене

Аркадий Боралов

разбирается в автозапчастях

От колодок сильно зависит безопасность автомобиля: они помогают его остановить.

С другой стороны, это расходный материал и деталь, которую на любом автомобиле приходится регулярно менять.

В этой статье вы узнаете

• Как работают тормозные колодки
• Как они устроены
• Из чего делают фрикционные накладки тормозных колодок
• Какая у колодок маркировка
• Когда и как часто нужно менять тормозные колодки
• Что нужно знать про обслуживание тормозной системы
• Как подобрать тормозные колодки

Как работают тормозные колодки

Тормоза бывают дисковыми и барабанными.

С практической точки зрения дисковые тормоза работают так: на оси колеса есть тормозной диск — он вращается с той же скоростью, что и колесо. Тормозные колодки — это накладки, которые во время торможения с силой прижимаются к диску — за счет трения колодок о диск машина тормозит.

Колодки расположены парами — с внутренней и внешней стороны диска, к диску во время торможения их прижимает специальный механизм — суппорт.

Барабан располагается там же, но колодки выглядят и работают по-другому: они давят на стенки барабана изнутри. На задней оси бюджетных автомобилей B класса — вроде Лады Весты, Рено Логана и Хендай Соляриса — чаще всего ставят барабанные тормоза. Также их можно встретить на малолитражных Тойотах, Пежо, Ситроенах и Смартах.

Как осмотреть автомобиль с пробегом

Еще серповидные колодки из барабанного тормозного механизма обеспечивают работу ручного тормоза: когда ручник работает, они давят на стенки заднего тормозного диска в точности так же, как давили бы на внутренние стенки барабана.

Сила трения колодок о диск или барабан зависит от силы, с которой они прижимаются к поверхности тормозного диска или барабана. В зависимости от того, как сильно водитель жмет на педаль тормоза, меняется интенсивность торможения. Тормозная система через тормозную жидкость пропорционально передает это давление на колодки, а машина замедляется медленно или быстро.

Дисковые тормоза на передней оси Форда Фокуса третьего поколения Барабанные тормоза на задней оси двухместного Смарта от ателье «Брабус»: достаточно мощная для своего веса и недешевая машина

Как устроены сами тормозные колодки

Тормозная колодка — это металлическая пластина, на которой зафиксирована фрикционная накладка — та часть, которая прижимается к диску. Размеры и форма пластины для разных автомобилей отличаются, хотя в некоторых случаях колодки могут подходить на разные марки автомобилей. Так бывает, если марки принадлежат одному концерну. Например, колодки от Пежо Тревеллера 2021 года можно поставить в Опель Зафиру 2021 года, потому что технически это один и тот же автомобиль.

Фрикционную накладку крепят к металлической пластине специальным термо- и водостойким клеем. Накладки на колодках для барабанных тормозов вместо клея могут фиксировать заклепками.

Как проверить новый автомобиль в салоне

Колодка для дискового тормоза. Верхний слой — металлическая пластина. Все что ниже — фрикционная накладка. Она контактирует с тормозным диском в процессе торможения Колодка для барабанного тормозного механизма. Также металлический корпус и фрикционная накладка. Она контактирует с внутренней поверхностью тормозного барабана в процессе торможения

Кроме металлической основы и фрикционной накладки в составе колодки могут быть и другие элементы:

1. Фиксаторы или пружина, которая удерживает колодку в нужном положении. Могут быть отдельно от колодки, а могут быть закреплены на ней.
2. Противоскрипная пластина, которая снижает шум колодок при торможении и затрудняет передачу тепла на скобы суппорта и тормозной поршень, чтобы тормозная жидкость не закипела. Она может быть приклеена к колодке и состоять из нескольких слоев полимерного материала, может быть слоем каучукообразной массы, а может быть отдельной металлической пластиной.
3. Датчик износа либо более примитивное устройство — скрипун. В нужный момент сигналит, что колодки пора поменять. Подробно про такие устройства мы расскажем дальше.

Как подготовить автомобиль к весне

Колодки ATE для Шкоды Октавии A5. Те, что поменьше — на заднюю ось: противоскрипной пластины нет, есть слой клея, который помогает зафиксировать колодки на тормозном суппорте. Те, что побольше — на переднюю ось. Одна из колодок — с датчиком износа. Колодки такого типа чаще всего ставят на автомобили европейских автопроизводителей Передние колодки для Киа Оптимы Brembo P30066. Металлические противоскрипные пластины отдельно, фиксаторы — тоже. На правой верхней колодке — скрипун — примитивное механическое приспособление, альтернатива датчику износа. Закреплен на колодке заклепкой. Колодки такого типа чаще всего ставят на автомобили корейских или японских автопроизводителей. Источник: «Озон»

Из чего делают фрикционные накладки

Фрикционная накладка — это часть колодки, которая контактирует с тормозным диском. Она состоит из фрикционной смеси, которая определяет свойства колодки. От нее зависит, насколько колодка будет долговечна, насколько эффективно она будет работать и как сильно будет вредить окружающей среде.

В состав фрикционной смеси колодок для легковых автомобилей входят десятки компонентов: различные волокна, металлы, каучук, смолы, керамика и так далее. У каждого производителя своя рецептура смеси, а ее состав и технология производства — коммерческая тайна.

Полуметаллические колодки примерно на 50% состоят из тончайших волокон стали. Они довольно хорошо противостоят перегреву, хорошо работают при намокании, но плохо на морозе и относительно быстро изнашивают тормозной диск. На колесах будет черный налет из-за оксида железа — это нормально для полуметаллических колодок. Такие колодки дают оптимальный баланс качества и эффективности торможения в стандартных условиях эксплуатации.

Низкометаллические колодки состоят из стали примерно на 20—30%, остальное — органика. Такую смесь иногда называют NAO — Non-asbestos Organic, или безасбестовой органикой. По потребительским качествам отличаются от полуметаллических: при температуре 250—400 °С коэффициент трения снижается, но остается стабильным. Для легковых коммерческих автомобилей это не критично, можно брать.

Как проверить кузов машины толщиномером

Керамические колодки — самые современные и дорогие. Их разрабатывали для спортивных автомобилей. У них превосходная эффективность под большими нагрузками, они долговечны и слабо изнашивают тормозной диск.

Также керамические колодки при работе не будут оставлять на дисках оксид железа — если сталь в составе и будет, то очень мало, — а значит, на колесах не будет черного налета. При намокании диска работают немного хуже полуметаллических и низкометаллических, но это тоже некритично. За такие колодки есть смысл переплатить, если раздражает черный налет на тормозных дисках, но особенно эффективны они будут на горячих хэтчбеках и на тяжелых кроссоверах.

Органические колодки. В составе фрикционной смеси органические компоненты, смолы, волокна, а доля металлов ниже, чем в низкометаллических. Они относительно быстро изнашиваются, щадят тормозной диск и пылят. Их используют в странах с жесткими экологическими нормами, по которым в колодках недопустимы даже 20% стали.

Деление по составу фрикционной смеси — очень условное и говорит только об особенностях состава фрикционной смеси. Идеальных колодок, которые были бы одновременно недорогими, долговечными и одинаково эффективными на любых машинах и в любых условиях эксплуатации, не существует.

Машину не возвращают из автосервиса

Иногда на колодках пишут, что они безасбестовые или в них нет меди. Асбест вреден для человека и запрещен в 67 странах, поэтому колодки с ним найти почти невозможно. Медь токсична для беспозвоночных, рыб и растений, и есть колодки без нее, но избавиться от нее полностью получается не всегда. В составе многих полуметаллических и низкометаллических фрикционных смесей от 0,5 до 5% меди.

Маркировка колодок

Единого стандарта маркировки не существует. Разные производители используют разную систему обозначений. Кроме того, некоторые элементы маркировки могут появиться из-за обязательных требований страны, в которую поставляют колодки.

Кроме артикула модели на колодках могут указывать наименование или код фрикционной смеси, номер партии, дату выпуска, индекс коэффициента трения, сведения о сертификации и многое другое.

Для покупателя важен артикул — он помогает определить, для каких автомобилей предназначены колодки. Но в большинстве случаев покупатель узнает его по итогам подбора колодок по вин-номеру автомобиля — и то не всегда, многие сервисы сознательно скрывают артикулы деталей, чтобы клиент не купил запчасти в другом месте.

Для примера разберем колодку ATE с артикулом 607117:

E1 90R — колодку сертифицировали по стандарту ECE 90R в Германии;

02A0335/0211 — номер сертификата соответствия стандарту ECE 90R;

ATE 3002 — производитель и маркировка фрикционной смеси;

GG — коэффициент трения колодки и в холодном состоянии, и при температуре 316 °С — значения первой и второй буквы соответственно — 0,46—0,55 μ;

N — значит, в составе фрикционной смеси менее 0,5% меди;

20 — год выпуска.

Как сэкономить на эксплуатации машины

Но так у ATE, у других производителей маркировка может расшифровываться иначе.

Чуть ниже мы рассмотрим, как подобрать колодки на свой автомобиль.

Колодка АТЕ для Шкоды Октавии A5 с артикулом 607117

Когда и как часто нужно менять тормозные колодки

Руководство по эксплуатации каждого автомобиля предписывает регулярно, например через каждые 10—15 тысяч км пробега контролировать состояние тормозов и колодок в частности. Проще всего делать это во время сезонной смены шин.

Через окно в суппорте проще всего оценить толщину фрикционной накладки Хотя сверху со стороны внешней поверхности тормозного диска тоже видно неплохо

Колодки могут износиться естественным образом или прийти в негодность по ряду других причин.

Естественный износ — это когда фрикционная накладка постепенно стирается и становится тоньше. В руководстве по эксплуатации автомобиля указывают минимально допустимую толщину накладки. Если она достигла или почти достигла этого значения, колодки меняют. Тормозная система сконструирована так, что колодка работает одинаково эффективно при разной толщине фрикционной накладки.

Мы уже говорили, как важен ее состав, но есть ряд факторов, которые влияют на скорость износа тормозных колодок:

1. Стиль вождения. Любитель резко разгоняться на зеленый и не менее резко оттормаживаться на красный поменяет больше комплектов колодок, чем тот, кто ездит спокойно.
2. Условия эксплуатации автомобиля. Если он преимущественно двигается по трассе, колодки работают реже, а значит, и стираются медленнее.
3. Загрузка автомобиля. Если ездить на семиместном кроссовере большой семьей или постоянно возить на машине кирпичи или мешки с цементом, колодки сотрутся быстрее.

Как завести машину, если сел аккумулятор

Во многих автомобилях — в основном европейского и американского производства — предусмотрели возможность использования датчиков износа. Датчик стирается вместе с фрикционной накладкой: как только ее толщина подходит к минимально допустимой, в датчике перетирается металлическая перемычка, контакт размыкается и на приборной панели загорается предупреждение, что колодки пора поменять. В зависимости от модели автомобиля датчик может быть запаян внутрь фрикционной накладки, а может устанавливаться отдельно.

Есть более простой вариант: на японских и корейских автомобилях вместо датчиков могут применять «скрипуны» — это такая металлическая скоба. Как только фрикционная накладка стирается, «скрипун» начинает соприкасаться с тормозным диском. Когда машина двигается — скрипун работает: издает терпимый, но неприятный звук.

Как отремонтировать машину по отзывной кампании

Колодки, которые износились естественным образом. Полоса металлического оттенка с верхнего края говорит о сильно изношенном тормозном диске

Бывают случаи, когда колодки приходится менять задолго до того, как они износятся. Вот некоторые из них:

• поверхность, которая соприкасается с тормозным диском, может перегреться и остекленеть. Так бывает с некачественными колодками или в случае, если колодки не обкатали — резко оттормозились на них сразу после установки;
• фрикционная накладка может треснуть, рассыпаться или отклеиться от металлической пластины. Этого можно ожидать от поддельных или очень дешевых колодок;
• колодка с внешней стороны износилась сильнее, чем с внутренней или наоборот, либо износ получился неравномерным: с одного края колодки накладка три миллиметра, с другой — пять. Это признак проблем с тормозным механизмом.

Также колодки необходимо менять при замене тормозных дисков — это в любом случае, даже если они почти новые. Они очень быстро притираются к старому тормозному диску, фрикционная накладка в месте контакта становится выпуклой. Такая колодка будет очень плохо контактировать с полотном нового тормозного диска: тепло при трении будет распределяться неравномерно, появятся очаги локального перегрева, и диск придет в негодность. А значит, придется покупать новые диски, новый комплект колодок и еще раз платить за замену всего этого.

Что нужно знать про обслуживание тормозной системы

Недостаточно просто менять тормозные колодки, важно следить за состоянием тормозного механизма, и замена колодок — для этого самая удобная возможность.

Специалист должен снять колодки, очистить механизм жесткой щеткой, внимательно осмотреть каждую деталь и устранить все недочеты. Вот на что ему нужно будет посмотреть особо внимательно:

Направляющие, они же пальцы. Они должны легко перемещаться, поэтому важно, чтобы на них не было грязи или следов коррозии. Грязь можно убрать, а вот в случае с коррозией нужно заменить направляющие на новые.

Есть тормозные системы, в которых направляющие защищены пыльниками — это такие специальные резинки, которые полностью закрывают направляющие. В этом случае необходимо следить за тем, чтобы эти пыльники не свалялись и не порвались. Если это случилось — купить ремкомплект для суппорта и заменить их. Под пыльники нельзя закладывать никакие мази, даже те, на которых написано, что они для направляющих.

Как мы купили, а потом продали проблемное авто

В тормозных системах без пыльников на направляющих, наоборот, важно положить специальную смазку. Ни в коем случае нельзя спутать эту мазь с какой-то другой — например, с мазью противоскрипной или мазью для тормозного поршня.

Если не обратить на это внимание, одна из направляющих рано или поздно начнет двигаться хуже другой. Это может стать причиной неравномерного износа колодок и перегрева тормозного диска. Иногда из-за перегрева поверхности колодок покрываются стекловидной коркой и тормоза перестают работать: колодки прижимаются к диску, но автомобиль не замедляется.

Направляющие суппорта: слева — те, что только что сняли с суппорта, справа — они же, но уже чистые

Скоба отлита из чугуна, поэтому проблемы могут возникнуть из-за коррозии. Установленные в скобу колодки должны сидеть на своем месте плотно, но при этом легко перемещаться в направлении, перпендикулярном их плоскости. Важно очистить скобу от ржавчины металлической щеткой.

6 приложений для учета расходов на авто

Тормозной цилиндр. В процессе установки новых колодок поршень цилиндра утапливают в корпус: обычно с помощью струбцины из специального набора для развода поршней и тормозных цилиндров. Резиновый пыльник должен быть целым, не должно быть следов тормозной жидкости. Если приподнять пыльник отверткой и из-под него потечет жидкость, цилиндр изношен и его необходимо заменить.

Набор инструмента для развода поршней и тормозных цилиндров Licota ATE-4087A. Источник: Garagetools

Тормозные шланги. На них не должно быть никаких повреждений, отслоений, разрывов и трещин. Со временем резина на этих шлангах стареет, поэтому их периодически меняют: в среднем через 60 тысяч километров, но не реже чем раз в пять лет. Точные сроки ищите в сервисной книжке. В любом случае лучше не дожидаться, пока шланг начнет течь.

Тормозная жидкость. Ее необходимо регулярно менять — обычно это раз в три года. При этом можно не привязываться к замене колодок.

Большинство тормозных жидкостей гигроскопичны — они поглощают из воздуха воду. Из-за этого температура кипения тормозной жидкости постепенно уменьшается. Поскольку в момент торможения цилиндр вместе с дисками и колодками нагревается, насыщенная влагой тормозная жидкость закипает: при этом в тормозной системе возникает пар, который, в отличие от жидкости, легко сжимается. Усилие от педали тормоза перестает доходить до тормозных цилиндров — эффективность тормозов резко падает, а в худшем случае они могут пропасть полностью.

Как мы отремонтировали машину на страховую выплату

⚠️ Прокачайте тормоза

Эту фразу говорит любой опытный автослесарь, как только заказчик садится в машину и собирается уехать. Особо опытные слесари буквально стоят над душой и не дают сдвинуться с места, пока клиент не запустит машину и не надавит на педаль тормоза несколько раз. Это нужно делать до тех пор, пока педаль тормоза не перестанет проваливаться.

Сразу после замены колодок она проваливается до упора и тормоза не работают — нередки случаи, когда машина врезается в столб или стену в паре сотен метров от мастерской. Не повторяйте чужих ошибок и всегда прокачивайте тормозную систему.

Как только вы выехали из автосервиса с новыми тормозными колодками и твердой педалью тормоза, важно примерно 400—500 км поездить спокойно — даже если привыкли к агрессивному стилю вождения. Колодки необходимо притереть к поверхности дисков: если сделать все правильно, колодки прослужат дольше и будут работать лучше. Некоторые производители колодок прилагают к своим изделиям подробные рекомендации по приработке.

В автосервисе у моей машины поцарапали диски

Как подобрать тормозные колодки

Лучше всего это сделает специалист СТО или менеджер из магазина запчастей. Подобрать колодки самостоятельно поможет личный кабинет в интернет-магазине запчастей — это если владелец сайта не пожалел денег на разработку.

Если есть деньги на оригинальные колодки, лучше купить их, но обычно это дорого. Помимо оригинала будет много аналогов по разной цене. Самый первый шаг — это разобраться, какой производитель поставляет тормозные колодки на конвейер. Можно спросить у Гугла или Яндекса: «Кто производит оригинальные колодки для Киа». Пишут, что это Sangsin. Если бы у меня была Киа, я бы выбрал колодки этого производителя.

Если у машины меняли тормозные диски — попробуйте разобраться, кто их производитель. Разобрались, что диски Brembo, значит, покупайте колодки Brembo — так будет больше шансов, что колодки не будут скрипеть при торможении. Когда нужно менять и тормозную колодку, и тормозной диск, можно не привязываться к тому, что стояло раньше, и выбрать бренд из разряда «хороший неоригинал».

Как купить подержанный автомобиль

И напоследок важный совет: не экономьте на тормозах. Дешевый китайский рычаг в подвеске быстро выйдет из строя, будет греметь и шататься, но с колодками и тормозными дисками все иначе: они могут сделать так, что остановить автомобиль в экстренной ситуации не получится.

Запомнить

1. Тормозные колодки изнашиваются — это нормально. Необходимо регулярно следить за их состоянием и заменять по мере необходимости.
2. Контролировать состояние колодок удобно вместе с сезонной заменой шин.
3. Колодки подбирают, опираясь на их характеристики и типоразмеры. Самое простое решение — покупать оригинальные колодки, то есть такие же, какие устанавливаются на ваш автомобиль на конвейере.
4. Одновременно с заменой колодок обязательно проверяют состояние всего тормозного механизма — цилиндра, суппорта, диска. Не стоит откладывать замену изношенных или поврежденных деталей.
5. После замены колодки необходимо приработать — так они будут работать лучше и прослужат дольше.

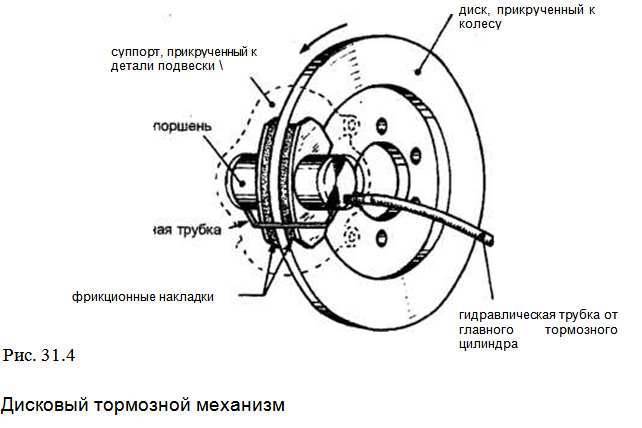

Дисковые тормоза: особенности, устройство

Автолюбителей, машины которых работают на барабанной тормозной системе, конечно, может заинтересовать, что такое дисковые тормоза. Основная задача, выполняемая дисковым механизмом, связана с переменой скорости в то время, как машина передвигается или когда она останавливается. Значит, когда необходимо, можно остановить авто в единой позиции.

Дисковые тормоза достаточно распространены и проверены временем. Как и у других тормозных механизмов, эта система необходима для того, чтобы переменять скорость во время передвижения автомобиля. Чтобы понять, как выглядят дисковые тормоза и из чего они состоят, следует рассмотреть их составляющие:

• Суппорт является корпусом (материал изготовления – чугун), состоящим из пары частей.
  С помощью направляющих втулок происходит скрепление частей. Диск расположен на колесной ступице и прижат к ней посредством болтов с гайками. Чтобы вентилирование было лучше, а во время остановки происходило охлаждение, необходимы специальные отверстия. Одной из функций считается самоочищение и поэтому грязь не накапливается на дисках благодаря колодкам тормозов.
• Тормозные колодки – металлические пластины с закрепленными фрикционными накладками, сделанными из материала, устойчивого к процессам трения. Колодки размещены внутри корпуса.
• Цилиндры – специальные корпуса с расположенным внутри подвижным корпусом. Сверху поршня установлена манжета, для изготовления которой используется бензиново-масляный резиновый материал. Кроме манжеты, имеется также штуцер спуска, удаляющий накопившийся воздух при прокачке тормозной системы.

Содержание

1. Особенности тормозной системы
2. Признаки неисправности тормозной системы
3. Правила ухода
4. Советы автовладельцу по эксплуатации тормозной системы
5. Действия при отказе тормоза

Особенности тормозной системы

Воздух, накапливаемый между колодками, а также дисками, свободно циркулирует, и поэтому происходит быстрое охлаждение дисковых тормозов (ни в одной другой системе торможения охлаждение невозможно настолько же быстро).

Также имеется самоочищение, благодаря чему удаляется накопленная грязь. Тем не менее, грязь все равно иногда попадает туда, где колодки контактируют с диском, из-за чего он может поцарапаться. Вот почему со временем тормозные диски необходимо будет сменить.

Так как у колодки достаточно маленькие размеры, становится сильнее сопротивление, необходимое для остановки транспорта. Увеличенное давление приводит к скорому износу колодок (все-таки это расходный материал). Диск разогревается, когда машина останавливается, и температура становится настолько высокой, что требования к свойствам тормозной жидкости должны быть весьма серьезными (особенно это касается его составляющих и показателей термоустойчивости). Поэтому дисковые тормоза достаточно дорогостоящие.

Проблемы могут возникнуть, когда на устройство дискового механизма устанавливается стояночный привод.

Признаки неисправности тормозной системы

Для понимания того, как работают дисковые тормоза, необходимо знать, какими бывают нарушения их нормального функционирования. Можно отметить несколько важных признаков неисправностей. При их обнаружении, конечно же, следует сразу же обратиться в технический сервис для ремонта, поскольку плохо работающая тормозная система предполагает аварийную опасность. Некоторые внешние признаки:

• Наличие странных посторонних шумов, когда автомобиль тормозит.
• Присутствие отклонений при прямолинейном движении.
• Необходимость повышенных усилий на педаль.
• Увеличение хода педали.
• Необходимость уменьшения усилий на педаль (причем педаль порою даже проваливается).
• Наличие вибрации.
• Дефекты механического характера.

Впрочем, далеко не всегда признаки оказываются внешними. Порой дисковые тормоза перестают нормально функционировать вследствие внутренних повреждений:

• Проблемы с тормозным механизмом;
• Дефекты привода;
• Дефекты тормозного усилителя.

Когда говорят о возможных проблемах, случающихся с тормозной механикой, это могут быть изношенные или поврежденные тормозные колодки, а также диски и деформированный суппорт.

Из дефектов привода можно отметить:

• Поврежденные шланги;
• Произошедшую утечку жидкости для торможения;
• Воздушный подсос, вызванный ослабленным креплением;
• Поршневые заедания.

Наконец, с тормозным усилителем могут быть следующие неисправности:

• Недостаточное разряжение внутри впускного коллектора;
• Дефекты клапана;
• Поврежденный вакуумный шланг.

Почему происходят поломки?

Само собой разумеется, тормоза перестают функционировать нормально и ломаются не просто так, а вследствие определенных причин. Необходимо выделить несколько из них:

• Несоблюдение эксплуатационных правил при торможении;
• Воздействие внешних факторов;
• Комплектующие плохого качества и так далее.

Для избегания подобных поломок хотя бы единожды в неделю необходима проверка тормозной системы. Внутри бачка должна быть тормозная жидкость в определенном количестве, на колесах и комплектующих не должно быть никаких подтеков.

Если говорить о современных транспортных средствах, в них предусматриваются различные датчики, обеспечивающие контроль. Как только тормозные колодки изнашиваются, случаются какие-нибудь неисправности, на специальной панели об этом сообщают сигнальные лампы.

Правила ухода

Следует перечислить несколько основных правил, связанных с уходом за дисковыми тормозами. Их соблюдение необходимо, чтобы тормозная система не вышла из строя раньше времени, могла бы прослужить долго и не привела к авариям. Итак, правила являются такими:

1. Необходимость смены тормозной жидкости – через каждые три года. Чтобы прокачать тормоза, пользоваться следует непросроченной жидкостью (желательно прибегать к средству, указанному в автомобильном паспорте). Когда прокачка завершена, нужно долить жидкость для достижения необходимого уровня.
2. Необходима проверка дисков, а также колодок. Когда проверяются колодки, надо проанализировать показатели толщины накладок, которые должны быть, как минимум, миллиметр.
   Износ колодок должен происходить равномерно – для проверки этого следует снять колесо с последующим осмотром колодок. Если износ неравномерен, их желательно заменить.
3. Лучше пользоваться колодками, изготовленными отечественным производителем, поскольку, как показывает практика, они оказываются более долговечными, а их стоимость – привлекательнее. Размеры дисков для тормозов могут быть разными, однако правила безопасности предполагают использование устройств, размер которых должен равняться, как минимум, десяти миллиметрам, иначе их понадобится заменить.
4. Трубопровод с тормозным приводом необходимо проверять время от времени – герметичны ли они?
5. Когда заклинивает поршень, понадобится смена жидкости, а также цилиндров. Чтобы цилиндры не повредились, они должны быть обработаны жидкостью под названием WD-40. Монтаж поршня должен происходить с большой аккуратностью посредством монтировки.
6. Для монтажа поршня в необходимую позицию следует нажать педаль. Для облегчения хода понадобится прокачка тормозов, производимая несколько раз. Когда поршень устанавливается на место, нельзя, чтобы монтировка касалась диска.
7. Появление воздуха внутри тормозной системы приводит к необходимости избавления от него. С этой целью:

• внутрь цилиндра заливается тормозная жидкость;
• отвинчивается пробка клапана второго цилиндра;
• устанавливается штуцер, имеющий полуметровый резиновый шланг.

Нужен постоянный контроль того:

• Как закреплен главный цилиндр;
• Как функционирует тормозная система;
• В каком состоянии пружины колодок;
• Какой зазор наблюдается от колодок до диска;
• Исправлен ли тормозной усилитель;
• Как работает антиблокировочный механизм.

Советы автовладельцу по эксплуатации тормозной системы

Для того чтобы дисковые тормоза работали дольше и надежнее, можно дать несколько полезных рекомендаций автовладельцу:

• Время от времени (через каждые три года) менять жидкость;
• Единожды в неделю смотреть, достаточен ли уровень жидкости;
• Проверять и доливать жидкость для торможения, когда завершена прокачка;
• Контролировать наличие подтеков внутри системы, ответственной за торможение;
• Измерять размеры не только дисков, но и накладок;
• Не забывать контролировать, насколько трубопроводы и имеющиеся соединения герметичны;
• Регулировать показатели хода педали, если возникает такая необходимость;
• Проверять, не появился ли воздух внутри системы.

Необходима максимальная ответственность, когда проверяются дисковые тормоза и их состояние. Регулярный контроль позволит избежать не только необходимости частых дорогостоящих ремонтных работ, но и опасных последствий. Чем лучше заботиться о тормозной системе, тем дольше она сможет проработать.

Незначительные поломки иногда исправляются автовладельцами самостоятельно. В случае значительных дефектов лучше обратиться к специалистам из технического сервиса. Хотя при отсутствии должного практического опыта помощи специалистов необходимо просить даже при незначительных поломках – слишком уж ответственной оказывается работа такого механизма.

Действия при отказе тормоза



Когда вдруг дисковые тормоза отказывают (всякое ведь может случиться), и тормозная педаль упирается в коврик безо всякой реакции, все равно на нее необходимо давить дальше. У современных авто тормоза имеют двухконтурную систему. Если отказывает один контур, срабатывает другой (он действует несколько хуже, но все равно «работает»).

Когда же эффект оказывается нулевым, несмотря на продолженное давление (то есть, не срабатывает ни один из контуров), педаль надо отпустить, а затем заново нажать (сделав это не единожды). Иногда система давления восстанавливается.

Эти же действия следует повторить, если теряется жидкость, последующий ход замедляется, а педаль начинает проваливаться. Данная процедура производится до полной остановки транспортного средства.

Как работают дисковые тормоза?| Карсилити

Тормоза являются неотъемлемой частью автомобиля. Без него машину не остановить. Регулярное техническое обслуживание автомобиля помогает убедиться, что тормоза в вашем автомобиле работают идеально. Без надлежащей тормозной системы невозможно управлять автомобилем. Большая часть тормозов — это дисковые тормоза — вот почему вы должны знать о них.

Детали дискового тормоза

1. Ступица колеса:

Ступица колеса в сборе — это деталь, обеспечивающая безопасное вращение колеса. Сборка также удерживает ваше колесо прикрепленным к транспортному средству. Ступица колеса, прикрепленная к ротору диска, вращается вместе с ним. Колесо вашего автомобиля будет прикручено к ступице колеса.

2. Суппорт в сборе:

Суппорт в сборе состоит из частей-

i. Тормозная колодка — При контакте с диском ротора тормозная колодка вызывает трение. Это снижает скорость автомобиля, и он останавливается.

ii. Кронштейн суппорта или монтажный кронштейн — при наличии трения тормозная колодка перемещается до тех пор, пока ее не остановит твердый компонент. Этот компонент известен как кронштейн суппорта.

iii. Рама суппорта

iv. Поршень- При нажатии на рычаг тормоза поршень прикладывает тормозное усилие к тормозной колодке, и автомобиль останавливается.

v. Уплотнение поршня – Уплотнение предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормоза.

vi. Скользящий штифт — Это штифт, который скользит в отверстии при торможении. Скользящий штифт обеспечивает совмещение суппорта с тормозным диском.

vii. Сапоги от пыли — Это предотвращает попадание пыли в отверстие штифта ползунка или штифт суппорта.

viii. Тормозные прокладки — Прокладки представляют собой тонкие металлические или резиновые детали, которые помещаются между суппортом и тормозной колодкой для снижения шума.

3. Дисковый ротор:

Вращающаяся часть дискового тормоза известна как дисковый ротор. Тормозные колодки прижимаются к этому диску для торможения. Когда водитель нажимает на тормоз, выделяется много тепла, что может снизить эффективность торможения. Чтобы предотвратить это, дисковые роторы имеют вентиляционные отверстия, через которые проходит тепло.

Работа дисковых тормозов

Дисковые тормоза работают с простым механизмом. Когда педаль тормоза нажата или нажата, жидкость под высоким давлением из главного цилиндра выталкивает поршень наружу. Поршень прижимает тормозную колодку к вращающемуся диску. Когда это происходит, внутренняя колодка касается ротора, давление жидкости оказывает дополнительное усилие, и суппорт перемещается внутрь. Это тянет внешнюю тормозную колодку к вращающемуся диску, и она касается диска. Теперь обе тормозные колодки вместе толкают вращающийся диск. Это приводит к большому трению между колодками и вращающимся диском и замедляет автомобиль. Это, наконец, заставляет его остановиться. Наконец, когда тормозная колодка отпускается, поршень перемещается внутрь, а тормозная колодка отходит от вращающегося диска. И машина снова начинает движение.

Преимущества дисковых тормозов

• Дисковые тормоза обладают лучшими охлаждающими свойствами, так как тормозная поверхность напрямую контактирует с воздухом.
• Обладает лучшей устойчивостью к выцветанию.
• Дисковые тормоза легче барабанных
• Это саморегулирующиеся дисковые тормоза
• Замена тормозных колодок проста.

Это лишь базовая идея о том, как работают дисковые тормоза. Знание того, как работают определенные части вашего автомобиля, поможет вам, если у вашего автомобиля возникнут какие-либо проблемы. В Carcility, когда вы отдаете свой автомобиль в сервис, специалисты также помогут вам узнать больше о различных автомобильных деталях и о том, что с ними происходит во время обслуживания.

70 лет дисковым тормозам в 7 увлекательных фактах

В 2022 году исполняется 70 лет со дня появления дисковых тормозов на автомобилях. Дисковые тормоза заменили барабанные тормоза, которые, хотя и полностью подходили для повседневной езды, не подходили для работы по мере того, как автомобили становились более мощными.

Секрет превосходных характеристик дисковых тормозов заключается в их способности лучше рассеивать тепло. Результатом является меньшее снижение производительности или «затухание тормозов» из-за накопления тепла, чем у их предшественников. Кроме того, они дают больше «чувства» водителю, который может быть более точным при их применении.

Услышав недавний разговор о первом использовании дисковых тормозов в автомобилях, я сделал то, что должен был сделать, а именно, начал импровизированный исследовательский проект. Я обнаружил несколько фактов, которые помогли мне понять окольный путь, по которому дисковые тормоза оказались практически на каждом современном автомобиле.

Автомобиль Lanchester с дисковым тормозом на заднем колесе.

‍ Факт 1: Дисковые тормоза и барабанные тормоза были запатентованы в 1902 году. Карлу Бенцу приписывают изобретение автомобиля в 1886 году. Первоначальной тормозной системой для первых автомобилей был ложковый тормоз, которому уже 200 лет. то время. (Это была тормозная система на конных повозках и повозках.) Сначала на этих повозках использовался простой механический рычаг с блоком, который создавал силу трения на ободе.

В 1889 году американский изобретатель Элмер Сперри изобрел дисковые тормоза для прототипа электромобиля, над которым он работал. Товарищ по имени Фредерик Ланчестер из Lanchester Motor Company подал патент на дисковые тормоза в 1902 году. Первым материалом для тормозных колодок Lanchester была медь, которая была слишком мягкой для хорошей работы, поэтому они так и не прижились. В 1907 году британский изобретатель Герберт Фруд изобрел лучшую тормозную колодку с использованием асбеста, который был предпочтительным материалом до 1980-х годов.

Случайно в 1902 года французский изобретатель и промышленник Луи Рено запатентовал барабанные тормоза. Однако было известно, что Maybach использовал их еще в 1900 году и не смог получить патент.

‍ Факт 2: Барабанные тормоза изначально были явным победителем. Когда на смену деревянным и металлическим колесам пришли пневматические шины, с тормозом-ложкой было покончено. Барабанные тормоза Renault быстро стали стандартом в Европе и Америке.

Они прекрасно работали в первые дни существования автомобиля, когда скорости еще не были высокими. Закрытая система барабанного тормоза была его самым большим преимуществом, защищая колодку и барабан от воздействия элементов и предотвращая их загрязнение водой и грязью — важное соображение, когда многие дороги были еще примитивными.

Ранние барабанные тормозные системы использовали механическое давление со стороны водителя. По мере увеличения скорости транспортных средств росла и потребность в силе ног! Гидравлическая тормозная система была изобретена Малкольмом Лугхедом в 1918 году, но она не использовалась в коммерческих целях до 1929 года, когда они были установлены на Duesenberg на все четыре колеса. Гидравлические системы умножали усилие, прилагаемое водителем, что было необходимо для безопасности, поскольку скорость и масса автомобилей увеличивались.

‍ Факт 3: Компания Dunlop Rubber Co. возродила дисковые тормоза для самолетов. По какой-то причине все либо забыли, либо вообще отказались от дисковых тормозов. Так было до тех пор, пока Dunlop не начал экспериментировать с ними на самолетах во время Второй мировой войны. Dunlop уже был ведущим производителем шин, но в 1930-х годах компания поддержала военные действия, создав системы управления для «Спитфайров» и других самолетов союзников.

Эта работа привела к экспериментам с дисковыми тормозами в Королевских ВВС. Когда война закончилась, Dunlop подала патент на новый дизайн в 1919 году.46. ​​Поскольку Dunlop уже был неотъемлемой частью автомобильной промышленности, это дало им большую фору, и они начали работу над дисковым тормозом, подходящим для автомобилей.

‍ Факт 4: Jaguar впервые применил дисковые тормоза в C-Type. Jaguar добился успеха в гонках с XK120 и C-Type, но более высокие скорости выявили слабость барабанных тормозов. Dunlop и Jaguar начали сотрудничать в конце 1951 года, чтобы экспериментировать с новой тормозной системой под руководством Гарри Ходкинсона из Dunlop, летчика-испытателя RAF, который работал с Dunlop во время войны.

Тормоз C-Type, 1952 г.

В начале 1952 г. был построен первый C-Type (XKC 001) с дисковыми тормозами Dunlop. Они протестировали машину на старой базе RAF с водителем-испытателем Норманом Дьюисом за рулем. Имея в виду Ле-Ман, они показали, что инновационные дисковые тормоза превосходят барабанные в остановке автомобилей в конце прямой Mulsanne.

Стирлинг Мосс побеждает в Реймсе на Jaguar C-Type.

‍ Факт 5: Стирлинг Мосс был первым гонщиком, который выиграл гонку с дисковыми тормозами. Stirling Moss был абсолютно необходим для разработки этой инновационной технологии. Как сказал Гарри Ходкинсон из Dunlop: «Мосс был настоящим профессионалом. Он всегда был готов помочь и подбодрить, справившись с экспериментальным оборудованием, и всегда извлекал из этого максимальную пользу».

Мосс настаивал на том, чтобы Jaguar разрешил ему использовать дисковые тормоза на пасхальных соревнованиях по гандикапу в Гудвуде 1952 года 14 апреля 1952 года. Мосс вывел машину (XKC-003) на прекрасное четвертое место, зафиксировав самый быстрый круг на этом пути.

29 июня 1952 года Мосс на C-Type (XKC-005) одержал победу в Реймсе, что стало первой гонкой, выигранной автомобилем с дисковыми тормозами. После гонки инженеры Dunlop узнали, что колодок не хватило бы на всю 24-часовую гонку. Поскольку их замена заняла бы слишком много времени, они компенсировали это, сделав колодки толще, чтобы они выдержали испытание Ле-Маном. Они показали, что в 1953 гонки, в которой Jaguar C-Type финишировал со счетом 1-2 благодаря дебюту дисковых тормозов в Ле-Мане!

Крупный план внутренних дисковых тормозов Citroen DS 1955 года.

‍ Факт 6: Citroen DS был первым серийным автомобилем с дисковыми тормозами. Хотя Jaguar был первым крупным производителем, применившим дисковые тормоза, они использовались исключительно в гоночных автомобилях до 1958 года, когда они были представлены в седанах Mark I.

Citroen опередил их в серийных автомобилях, когда они представили их в DS в 1955. Авангардный DS отличался передним приводом, усовершенствованной гидропневматической подвеской и дисковыми тормозами — технологический шедевр. Интересно отметить, что дисковые тормоза в DS были встроенными тормозами, а не более распространенным расположением внутри обода самих колес.

‍ Факт 7: GT40 Mk IV может заменить тормозные диски за 60 секунд. Как отмечалось выше, Dunlop и Jaguar смогли решить проблему износа тормозов, сделав тормозные колодки толще. К середине 19В 60-е годы тормоза были нажаты до предела, и не более чем на Ford GT40, который развил максимальную скорость в 223 мили в час на Mulsanne и достиг 1650 градусов по Фаренгейту. Чтобы быть конкурентоспособными, тормоза нужно было менять посреди гонки в Ле-Мане.

Хотя Филу Ремингтону из Shelby American приписывают изобретение в Форд против Феррари, , это не совсем верно. Инновация быстросменных колодок была детищем Remington, быстросменные роторы были фактически разработаны Джоном Холманом из Holman-Moody Racing. На обновление тормозов теперь уходило не 20-30 минут, а всего одна минута, а это означало, что это можно было сделать за то же время, что и заправка топливом. (Что бы вы ни делали, не забудьте свои асбестовые перчатки!)

———————

Дисковые тормоза изменили безопасность и производительность автомобилей.
