Всё, что нужно знать об обслуживании тормозного суппорта

Главная
Статьи
Клин, перегрев, коррозия: всё, что нужно знать об обслуживании тормозного суппорта

Автор: Михаил Баландин

Наверное, о суппортах уже рассказано всё. Но с тормозами — как с зарплатой: слишком много не бывает. Поэтому постараемся максимально подробно рассказать о том, как работает тормозной суппорт, как его правильно обслуживать и даже ремонтировать. И, само собой, покажем, что бывает, если суппорт не работает.

Что такое тормозной суппорт?

Суппорт — это та самая штука, в которой стоят тормозные колодки и которая прижимает их к тормозному диску при нажатии на педаль. С виду — суровая железяка, но в глубине души — довольно нежный механизм, требующий заботы и ласки. Точнее, смазки.

Работает он достаточно просто: когда мы давим на педаль тормоза, по магистралям (трубкам и шлангам) к суппорту подаётся тормозная жидкость. Она давит на поршень, который выходит из корпуса суппорта и давит на колодки.

В зависимости от конструкции суппорта поршень может быть один, а может — два или больше. Если поршень стоит только с внутренней стороны диска, то говорят о суппорте с плавающей скобой. В этом случае поршень давит только на внутреннюю колодку. Под его воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую колодку (внешнюю). Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей. И особенности этой конструкции объясняют тот факт, что внутренняя колодка обычно изнашивается быстрее внешней: она быстрее прижимается к диску и проводит с ним в контакте больше времени, чем внешняя.

Если поршни стоят с обеих сторон диска, то конструкция называется фиксированной. Принцип работы точно такой же, как и у суппорта с плавающей скобой, но колодки прижимаются к диску одинаково с обеих сторон. Тормоза в этом случае более эффективные, но большинству автолюбителей разница заметна не будет. Впрочем, на тяжёлых машинах фиксированный суппорт встречается очень часто.

Ну, а каким же образом колодки отходят от диска после того, как водитель отпускает педаль тормоза? Обычно под действием резинового уплотнителя (манжеты) поршень просто немного отодвигается от диска. Это движение очень небольшое — десятые доли миллиметра. С одной стороны, это хорошо: чем ближе остаются колодки к диску, тем быстрее они смогут начать торможение при нажатии на педаль. Но с другой стороны, если суппорт не совсем исправен, колодки остаются в контакте с диском. Об этой ситуации мы поговорим чуть ниже.

В некоторых суппортах для разведения колодок используются специальные пружины. Но опять же: с ними повезло только не самым дешёвым автомобилям. У бюджетных машин с плавающей скобой в суппорте механизм проще — такой, какой описан чуть выше.

Итак, что в суппорте может пойти не так? Разбираться поедем в известную компанию Volk Brake Performance, специалисты которой не просто ремонтируют и обслуживают тормоза, но и строят настоящие тюнинговые тормозные системы. Там нам расскажут о суппортах всё.

Коррозия металла

Наш главный вопрос: какие неисправности могут быть у суппорта? В принципе, основная неисправность тут одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться.

Само собой, железки перестают двигаться исключительно из-за ржавчины. Почему же она появляется?

Первая причина — это естественное в ходе эксплуатации попадание грязи, воды и пыли под пыльники поршня и направляющей скобы. Теоретически там должна быть смазка, а на практике там со временем получается абразив. В мегаполисах, где зимой дороги щедро обрабатывают реагентами, абразив получается особенно агрессивным. В результате подвижность деталей теряется, и суппорт закисает.

Специалисты сервиса как-то ради интереса решили проверить, под каким давлением можно сдвинуть с места поршень, который не удалось выдвинуть сжатым воздухом. Положили суппорт под гидравлический пресс и хорошенько на него надавили. Сложно поверить, но усилие в 150 кг сдвинуть поршень не смогло. Ну а тормозная жидкость такой поршень не сдвинет и подавно.

Теперь перейдём ко второму вопросу: чем опасны заржавевшие поршень и направляющие?

В самой лёгкой ситуации — перекосом тормозной колодки. Задача скобы суппорта — не только подводить колодку к диску, но и выравнивать положение колодки относительно диска. Колодка должна прижиматься равномерно всей поверхностью. Если подвижность направляющих скобы нарушена, колодка встаёт наискосок. В этом случае будет очень хорошо заметен неравномерный износ колодки. И, само собой, износится она быстрее, чем положено. Кроме того, эффективность торможения на колесе с закисшими направляющими будет ниже. Водитель это, может быть, не всегда заметит, но на скользкой дороге эффект будет неожиданно неприятным.

Неравномерный износ колодки

Последствия закисания поршня суппорта намного серьёзнее. Сила, которая прижимает колодку к диску под давлением тормозной жидкости, намного больше той, которая прикладывается к колодке со стороны резинового уплотнителя или пружинки. Поэтому ржавый поршень ещё, может быть, способен прижать колодку к диску, а вот отойти от диска колодка уже не сможет. И водителю не остаётся ничего другого, как ехать на приторможенном колесе. Чем это чревато? Ничем хорошим.

Во-первых, это можно заметить по внезапно выросшему расходу топлива. Тут всё просто: свободный выбег становится меньше, накатом машина едет плохо, да и на газ реагирует уже не так охотно. Педаль надо давить больше, расход растёт. Но это не самое страшное.

Хуже, что от постоянного трения выходят из строя и колодки, и диск. Колодки, вроде бы, расходник, и чёрт бы с ними, но и их жалко. Хорошие колодки стоят денег, а их замена в сервисе тоже не бесплатная. В ходе постоянного трения о диск колодки в буквальном смысле жарятся. Затем они начинают выкрашиваться: сгорает связующий пластичный материал, колодки начинают “пылить” твёрдыми фракциями. Частицы попадают на диск и царапают его. Иногда — до такого состояния, что диск приходится менять, в лучшем случае — протачивать.

Последствия перегрева колодки

Диск тоже перегревается. Иногда на диске даже заметны следы локального перегрева. И этот перегрев намного опаснее, чем кажется. Мы привыкли думать, что самое страшное — это возможность превратить перегретый диск в “восьмёрку”. Да, ездить с поведённым диском — удовольствие ниже среднего. На высокой скорости педаль тормоза бьёт в ногу, появляется неприятное волнообразное торможение на низкой скорости.На самом деле последствия ещё более серьёзные: у хронически перегревающегося диска меняется состав, что негативно влияет на его сцепление с колодкой. Колодка по нему начинает просто скользить, практически не замедляя машину.

Локальный перегрев диска

Если хронически пренебрегать обслуживанием суппорта, со временем придётся не просто менять смазку и резинки, но и весь корпус и поршень: на них появляется коррозия, которая не даёт обеспечить плотное прилегание уплотнительных колец и самого поршня. И в этом случае тормозную систему спасёт только замена суппорта. Обойдётся это заметно дороже обслуживания.

Специалисты сервиса вспомнили и самые опасные последствия, с которыми им приходилось сталкиваться. Три раза встречались развалившиеся диски (это самое тяжёлое последствие), а в некоторых ситуациях закипала тормозная жидкость. Новая “тормозуха”, конечно, не закипит. Но если её не менять много лет, со временем содержание воды в ней растёт (тормозная жидкость очень гигроскопична), и при приближении количества воды приблизительно к 4% жидкость может закипеть. Ну а паровая пробка в тормозной магистрали — это уже почти криминал: можно и убиться. А ещё одно интересное последствие сильного перегрева — это утечка смазки из ступичного подшипника. Случай редкий, но вполне вероятный: смазка становится слишком жидкой и просто вытекает из ступицы. Тут есть вероятность заняться не только ремонтом суппорта, но и заменой подшипника. А тем, на чьих машинах подшипник меняется в сборе со ступицей — ещё и заменой ступицы.

На этом чисто теоретическую часть можно закончить. Не уверен, что сказал что-то новое, но сказать должен был. Теперь перейдём к более практической части: что и как делать, чтобы тормозить правильно.

Главное — смазка!

Минутка рубрики “Очевидное — Невероятное”: самая полезная штука для здоровья суппорта — это смазка. Она выполняет несколько функций. Первая — очевидная: обеспечивает подвижность элементов конструкции суппортов. Вторая не такая очевидная, но и не сильно невероятная: смазка не даёт пыли, грязи и воде попасть внутрь корпуса суппорта. Поэтому при переборке суппорта стараются использовать лучшую смазку, которая хорошо себя зарекомендовала. Слава богу, прошли те времена, когда не было ничего лучше солидола или литола. Сейчас на рынке выбор смазок большой, так что есть, с чем поэкспериментировать. В Volk Brake Performance эксперименты со смазкой закончились лет восемь назад, когда мастера перешли на продукцию отечественной компании ВМПАВТО.

Для монтажа манжеты и установки поршня обычно используют смазку МС 1600.

По словам специалистов сервиса, она не только хорошо работает, но и удобна в использовании: её белый цвет позволяет контролировать равномерное нанесение смазки без пропусков. Такая же смазка используется и для резьбы штуцера.

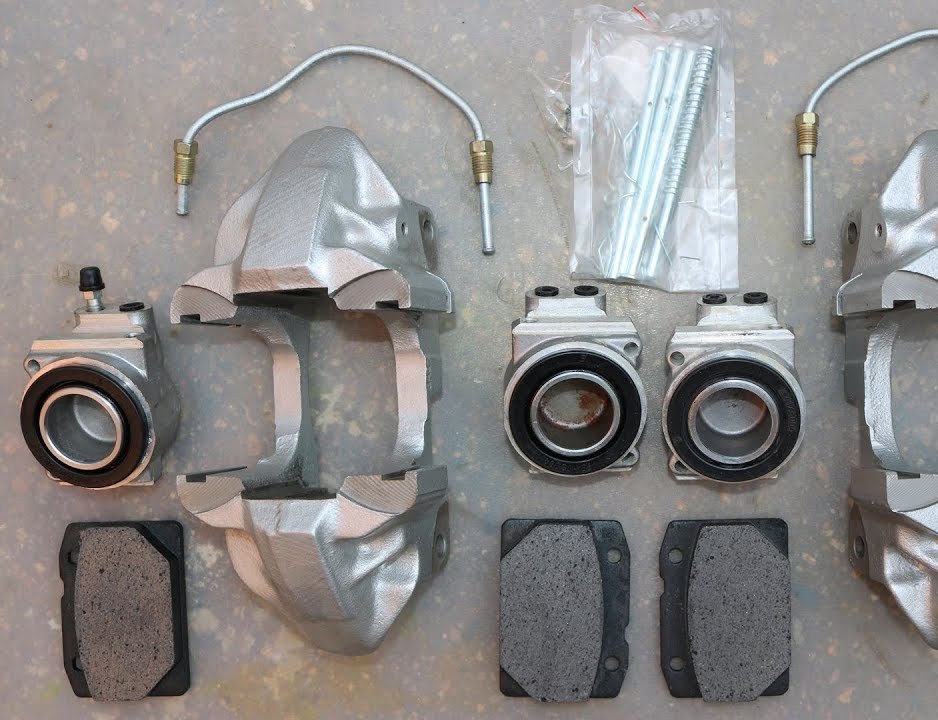

Если коррозия ещё не сожрала корпус суппорта, то его можно очистить, смазать и поставить на машину. Для очистки используется пескоструйка, другим способом убрать с него всю грязь и ржавчину очень проблематично.

А вот уплотнительные кольца и пыльники повторно ставить нельзя в любом случае. Хорошо, что в продаже есть ремкомплекты практически для любых суппортов. В Volk Brake Performance пробовали разные комплекты, но в итоге остановились на продукции Frenkit. Звучит, как реклама, но если отзывы хорошие, то почему бы и нет.

При сборке суппорта и установке колодок просто необходимо использовать соответствующие смазки. Очень желательно, чтобы они были хорошими. Как я уже говорил, в этом сервисе любят продукцию ВМПАВТО, и претензий к качеству не возникает. Только нужно понять, что и чем смазывать. Можно, конечно, обойтись одной универсальной смазкой МС 1600, ее в сервисе применяют годами, и она подойдёт и для направляющих суппорта, и для поршня, и даже для обратной стороны колодок.

Но есть те, кто предпочитает брать специализированные смазки. Например, смазка PAG на полиалкиленгликолевой основе предназначена специально для направляющих суппорта и тормозного поршня. Ее главная особенность — износоустойчивость при мелких движениях, поэтому она так подходит для направляющих суппорта. Эта смазка не коксуется и не вызывает деформации и разрушения резиновых пыльников.

В сборке самое главное — делать всё аккуратно. Перекошенные при установке манжеты, надорванные пыльники — всё это сведёт результаты работы к нулю. Да и просто плохо очищенный суппорт невозможно собрать настолько тщательно, чтобы он дожил до следующего ТО.

Кстати, а как часто нужно обслуживать суппорты?

Беречь и защищать

Периодичность ТО суппортов — вопрос сложный. Лучше всего проводить их профилактику каждый раз при замене колодок. А вот по пробегу ориентироваться трудно. Кто-то умудряется прикончить колодки за 15-20 тысяч километров, кто-то ездит на комплекте по 50 тысяч. Как-то рассчитать нормальный интервал с таким разбросом сложно. Но есть ориентир по времени — это один год. Раз в год чистка и смазка суппорту необходима. Конечно, он будет ездить и без этой операции, но срок его службы будет заметно меньше.

Кроме того, периодичность обслуживания зависит от многих других факторов. Как я уже говорил, если в вашем городе зимой злоупотребляют реагентами, интервал лучше сократить. И было бы неплохо при мойке машины отмывать по возможности тормозные механизмы хотя бы снаружи. Реагенты сокращают жизнь не только суппортам, но и, например, тормозным трубкам, которые быстрее корродируют. Лишняя мойка им не помешает.

Разумеется, повышенное внимание потребуется суппортам автомобилей, которые часто ездят по грязи. Любите рыбалку, охоту или грибы? Не забывайте о чистоте тормозных механизмов.

Специалисты заметили ещё один интересный фактор, влияющий на ресурс суппортов — тип колёсных дисков. На одних и тех же автомобилях суппорты живут намного дольше, если машина ездит на легкосплавных или кованых дисках. Получается, штампованные диски ресурс сокращают. Объяснить этот факт однозначно они не могут. Есть предположение, что со штампами сложнее добраться до суппортов при мойке. Либо с ними хуже охлаждение. Однозначного ответа нет, но факт доказанный. Так что если вы ездите на штамповке, проверяйте суппорты почаще.

Ну, и последнее: для обслуживания суппортов не стоит использовать ремкомплекты и смазку неустановленного происхождения. Продукцию Frenkit и ВМПАВТО нам порекомендовали в профильной мастерской, которой мы доверяем, и названия этих производителей прозвучали у нас исключительно из большой любви к автомобилям. И к тормозам, без которых нам не выжить.

практика

Новые статьи

Статьи / Владимир Шмаков, Chery: в ценообразовании важна не только разница курсов валют По итогам прошлого года марка Chery оказалась в лидерах по продажам среди китайских брендов.

В этом году в Chery намерены повторить успех, а суббренд Exeed продолжает набирать обороты. Но це… 671 1 0 25.09.2022

Статьи / Практика Снижаем октан: действительно ли можно ли ездить на 95-м бензине вместо 98-го В Сети можно найти немало случаев, когда «серьёзный технический эксперт» утверждает, что нет ничего страшного в том, чтобы в целях экономии ездить на бензине, октановое число которого чуть н… 4145 0 1 23.09.2022

Статьи / Популярные вопросы Как оформить ДТП по европротоколу через Госуслуги Мы уже рассказывали о том, как оформить ДТП по европротоколу, а также о том, что с 2019 года стало возможным оформить европротокол даже при наличии разногласий о причинах и виновнике у уча.

.. 736 0 29 21.09.2022

устройство и признаки неисправности тормозной системы

Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

Содержание статьи:

1 Для чего нужен суппорт в автомобиле
- 1.1 Виды суппортов
2 Устройство и принцип работы
3 Признаки неисправностей
4 Ремонт суппорта
5 Как продлить срок службы узлов тормозной системы

При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

Для чего нужен суппорт в автомобиле

Функционально суппорт присутствует как деталь, служащая для связи вращающегося колеса с закрепленным на нём тормозным диском и элементов шасси.

Читайте также: Причины быстрого износа деталей тормозной системы

Во время торможения колодки, установленные в суппорте, прижимаются к диску, и за счёт возникающего при этом трения автомобиль замедляется. Для обеспечения этого в состав суппорта входят исполнительные гидравлические цилиндры с поршнями и направляющий аппарат колодок.

Виды суппортов

Суппорты подразделяются на плавающие и фиксированные, существует также классификация по количеству входящих в их состав тормозных цилиндров.

Плавающий суппорт отличается тем, что давление со стороны поршней оказывается на одну из колодок, а вторая поджимается охватывающей диск скобой, при этом цилиндр или их блок перемещается вдоль оси поршней, обеспечивая равномерное выбирание зазоров обеих колодок.

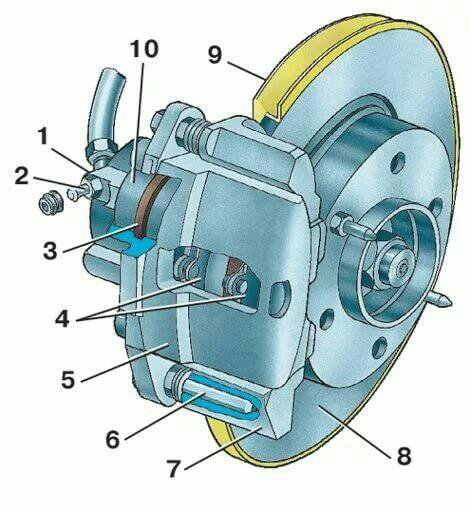

Схема работы суппорта с плавающей конструкцией:

1 — скоба.
2 — направляющая.
3 — уплотнительное кольцо.
4 — суппорт с цилиндром.
5 — поршень.
6 — манжета.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

Конструкция имеет свои преимущества:

простота и дешевизна, можно обойтись всего одним гидравлическим цилиндром;
конструктивно заданная равномерность прижима, торможение происходит за счет одного силового элемента.

Отсюда и применяемость – механизмы с плавающей скобой используются практически на всех бюджетных автомобилях.

При этом несут с собой и целый ряд врождённых недостатков:

Массивная скоба имеет низкую вибростойкость, возможно спонтанное увеличение зазора между колодкой и диском с увеличением свободного хода педали при первом нажатии.
В условиях износа и коррозии тормоз начинает подклинивать и неравномерно изнашивать накладки.
Наличие направляющих штоков скобы добавляет ещё один источник потенциального закисания и нестабильной работы.
Отказ единственного цилиндра приводит к неработоспособности всего суппорта.

Эти проблемы отсутствуют у суппортов с фиксированными цилиндрами. Здесь поршни работают навстречу друг другу, скоба отсутствует, а синхронный прижим обеспечен равенством давлений в гидросистеме и одинаковой площадью поршней.

Такие тормоза мощнее, надёжней, но при этом массивней и дороже. Количество поршней всегда чётное, их может быть от двух до двенадцати в спортивных автомобилях.

Суппорт с фиксированной конструкцией:

2 — болты крепления.
4 — суппорт с цилиндрами.
5 — поршни.
6 — уплотняющие манжеты.
7 — колодки.
8 — тормозной диск.
9 — тормозная жидкость.
10 — штуцер.

За счёт увеличения цены и количества цилиндров фиксированный суппорт обладает качественными преимуществами:

колодки прижимаются равномерно, их жёсткость играет меньшую роль;
все детали жёстко укреплены на поворотном кулаке, отсутствуют вибрации и подклинивания;
нет сложного и ненадёжного направляющего аппарата плавающей скобы;
масса дополнительных цилиндров частично компенсируется отсутствием массивных деталей передачи усилия на пассивную колодку;
легко решается задача увеличения площади колодок и их фиксации;
в многопоршневых конструкциях появляется возможность раздельного подвода усилия к разным частям колодок, что важно для управления мощными тормозами в условиях срыва колёс в скольжение.

Оба типа механизмов дополняют друг друга в применении на разных автомобилях.

Встречаются и экзотические случаи, например, трёхпоршневой плавающий суппорт на утилитарном внедорожнике Нива.

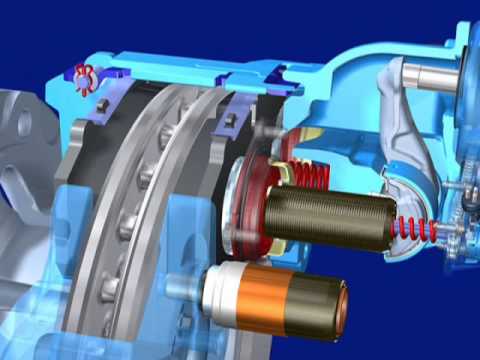

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

Это интересно: Зачем нужен адсорбер в машине, устройство и принцип работы

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

уводом машины в сторону при торможении – неисправен один из суппортов;
ростом усилия на педали при той же интенсивности замедления;
подрагиванием педали в процессе торможения;
увеличением свободного хода педали до момента начала ощутимого замедления;
рывками машины до остановки;
подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
потёками тормозной жидкости;
неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Тебе надо знать: Как работает Вакуумный Усилитель Тормозов

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

как работает, как верно определить неисправность, ремонтопригодность

Максимум полезной информации по тормозным суппортам

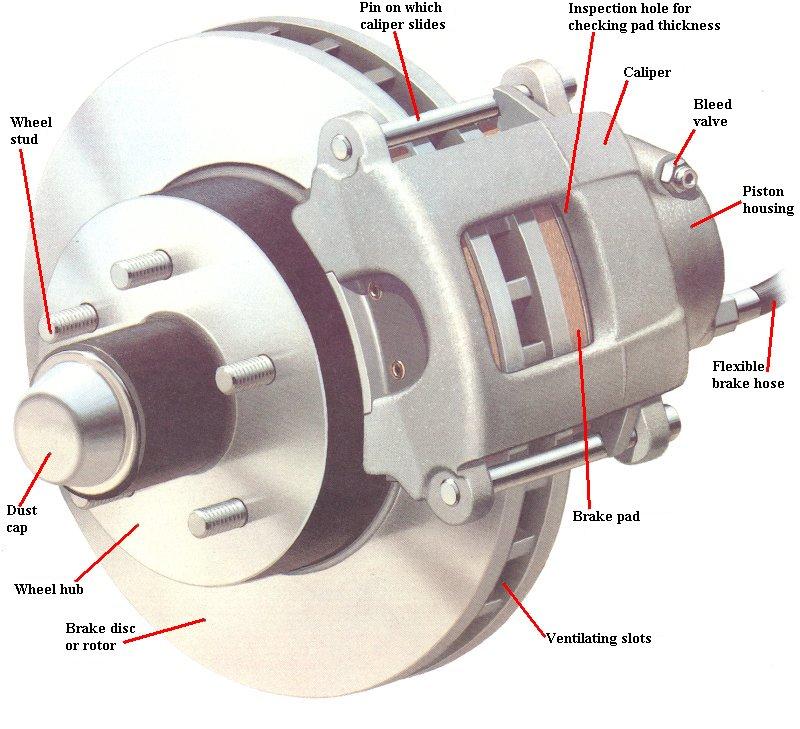

Тормозной суппорт – важнейший компонент тормозной системы автомобиля, один из ключевых элементов его безопасности.

Как это работает

Алгоритм простой. Вы давите на педаль тормоза, и машина замедляется или останавливается. Но на деле за простым движением ноги, вызывающим торможение, скрыта работа всей тормозной системы. Одним из ее ключевых элементов является тормозной суппорт.

Тормозные диски расположены за колесами автомобиля. И рядом – как седло на боевом коне – установлены суппорты. Если представить тормозной диск как часы, то, как правило, суппорты на автомобилях ставят в диапазоне между «девятью» и «тремя» часами. Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес. Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Технология

Нажимая на педаль тормоза, водитель выжимает тормозную жидкость в направлении суппорта и приводит поршень в движение. Это закрывает плоскогубцы, прижимая тормозные колодки к диску. При торможении поршень в суппорте перемещается на доли миллиметра, деформируя при этом его уплотнительное кольцо. Если водитель снимает ногу с тормоза, то это уплотнительное кольцо снова вытаскивает поршень, действие тормоза ослабляется. При этом минимальное боковое воздействие тормозного диска гарантирует, что тормозные колодки в своих направляющих отойдут от диска и больше не будут его касаться.

Фиксированные и плавающие суппорты

Различают два типа тормозных суппортов: фиксированные и плавающие. Неподвижные суппорты имеют не менее двух поршней, по одному с каждой стороны тормозного диска. Они действуют непосредственно на тормозные колодки – суппорт не двигается. Поэтому конструкция называется неподвижной. По причине своей дороговизны неподвижные суппорты традиционно ставят на мощные скоростные модели, до 8 поршней на суппорт. Тем не менее на протяжении десятилетий Mercedes обеспечивал отличную работу тормозной системы 2-поршневыми фиксированными суппортами на задней оси, где требования к эффективности торможения более щадящие по сравнению с передней осью.

Смотрите такжеУстановка деревянных поршней на ВАЗовскую «шестерку»

Плавающий суппорт означает наличие плавающей скобы. Во время нажатия на педаль тормоза поршень давит на расположенную перед ней внутреннюю колодку. Когда колодка соприкасается с диском, подвижная скоба двигается навстречу и прижимает наружную колодку. Плавающий однопоршневый суппорт активно используется в автоиндустрии в силу более экономичной цены, компактной конструкции и простоты в установке. Недостаток: боковая поверхность поршня и соответствующая сторона тормозного диска изнашиваются несколько быстрее. Это необходимо учитывать при регулярной проверке тормозных колодок.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Можно ли ездить со сломанным тормозным суппортом?

Можно, по направлению к СТО. Даже если нет таких очевидных симптомов, как запах или дым. Иногда тормозной диск настолько нагревается, что может лопнуть шина. Даже в случае неисправных направляющих автомобиль немедленно необходимо доставить в автомастерскую, поскольку существует опасность ослабления тормозного суппорта.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус. Восстанавливать его не стоит.

Можно ли самостоятельно заменить неисправный тормозной суппорт?

Ответ положительный, только если у вас профильное инженерное образование или опыт авторемонтника. С тормозами шутки плохи. Если другие системы автомобиля могут простить ошибки недостаточно квалифицированного ремонта, то тормозная система – другое дело. Здесь вы доверяете не только свою, но и жизнь ваших спутников или попутчиков случайному и непроверенному опыту, взятому из Интернета или с автофорумов.

Не играйте в рулетку, обратитесь к профессионалам.

что это, как устроен, признаки неисправности :: Autonews

www.adv.rbc.ru

Autonews

Телеканал

Газета

Pro

Инвестиции

Новая экономика

Тренды

Недвижимость

Спорт

Стиль

Национальные проекты

Город

Крипто

Дискуссионный клуб

Исследования

Кредитные рейтинги

Франшизы

Конференции

Спецпроекты СПб

Конференции СПб

Спецпроекты

Проверка контрагентов

Библиотека

Подкасты

ESG-индекс

Политика

Экономика

Бизнес

Технологии и медиа

Финансы

РБК КомпанииРБК Life

www. adv.rbc.ru

Фото: Shutterstock

www.adv.rbc.ru

Что такое суппорт

www.adv.rbc.ru

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость. Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

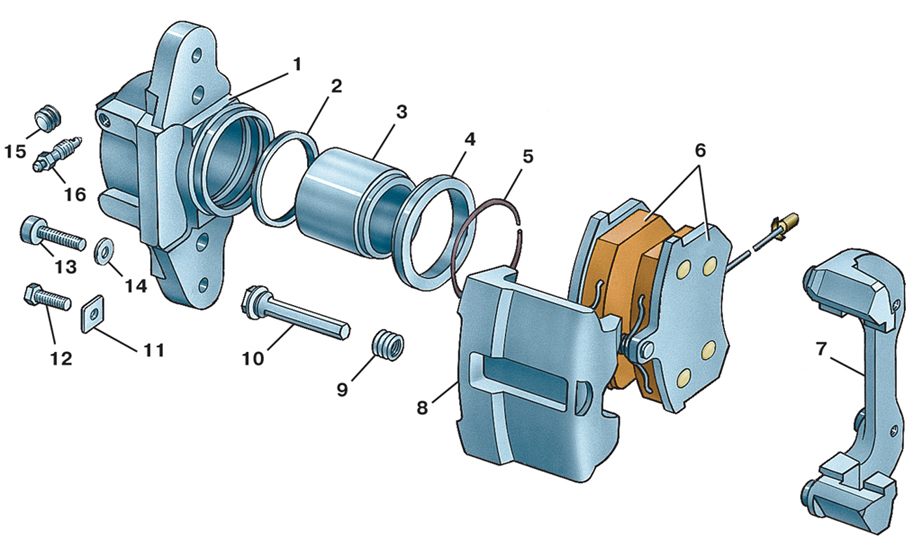

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

Корпуса
Цилиндров с поршнем или несколькими поршнями
Направляющих
Пыльников направляющих поршней
Крепежных, уплотнительных колец поршня
Тормозных колодок
Тормозных магистралей со штуцерами
Возвратных пружин
Плавающей скобы.

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. (Фото: Shutterstock)

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:

Фиксированный

Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.

С плавающей скобой

Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы. Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда нужна замена тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.

Скрип при торможении

Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. (Фото: Shutterstock)

Течь тормозной жидкости

Еще один признак неисправности — это появление следов тормозной жидкости на дисках или пятен на земле в районе колес. Вообще течь тормозной жидкости может возникнуть в любо й области тормозных шлангов и магистралей, однако частенько это происходит в области присоединения трубок к суппортам.

Заклинивание и «прихватывание» тормозов

Иногда суппорты срабатывают на сжатие, прижав колодки к диску, и не возвращаются в исходное положение после. Это первый признак того, что у детали мог закиснуть поршень или направляющие.

Мягкая педаль тормоза

Еще один симптом, который может указывать на совершенно разные проблемы с тормозной системой, но также является одни из главных признаков неисправности суппортов.

Перегрев

Еще одним признаком неисправности суппортов может быть перегревание тормозов. Причем, как колодок и дисков, так и тормозной жидкости.

Неравномерный износ колодок

Еще один признак, указывающий на неисправность суппортов, в частности на проблемы с поршнем или направляющими.

Причины неисправности суппортов

Так какие же неисправности могут быть у суппорта и какими причинами она может быть вызвана? В принципе, основная неисправность с суппортов бывает всего одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться. Они могут быть вызваны следующими факторами:

Несвоевременная замена тормозной жидкости
Износ и надрыв пыльников
Коррозия деталей: плавающей скобы, направляющих
Закисание поршня
Поврежденные шланги или штуцеры

Статьи Конспекты

www.adv.rbc.ru

устройство, принцип работы, виды, неисправности

Даже тот, кто слабо разбирается в устройстве автомобиля, знает, где находятся суппорта и для чего они нужны. Ну или хотя бы приблизительно представляет. Вот они, виднеются в передних (а зачастую и задних) колесах, так что никаких сомнений в их принадлежности к тормозной системе нет и быть не может.

Суппорт, на самом деле, устройство не сложное, но рационально и толково сделанное. Выходит из строя он достаточно редко, особенно при нормальном техническом обслуживании. Как он устроен, как работает, какие виды и конструкции бывают – читайте дальше.

Содержание

Что такое суппорт и для чего он нужен?
Виды, устройство и принцип работы
Неисправности суппортов и их признаки
Ремонт суппортов
Смазка для суппортов
Советы автомобилистам
Заключение

Что такое суппорт и для чего он нужен?

Суппорт автомобиля – это деталь дискового тормоза, которая отвечает за работу тормозных колодок, предпоследнее звено в передаче усилия от водителя, когда он нажимает на педаль тормоза, до пары диски-колодки. Конструктивно суппорт связан и с гидравлической системой, и с самой тормозной парой.

Задача суппорта – прижимать колодки к тормозному диску, когда необходимо торможение, и удерживать колодки на расстоянии от диска, когда тормоз не задействован. От того, насколько четко он работает, зависит комфорт и безопасность торможения.

Другая функция, о которой часто забывают неспециалисты – фиксировать тормозные колодки строго параллельно друг-другу и тормозному диску. Малейший перекос уменьшает пятно контакта, ухудшает качество торможения и ускоряет износ тормозных поверхностей. Поэтому так важно, чтобы суппорта не только хорошо работали, но и не имели ни малейшего изъяна в своей конструкции.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкциейПринцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкциейПринцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях. Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Неисправности суппортов и их признаки

Само «тело» суппорта – конструкция достаточно надежная. Пострадать могут в основном подвижные части: поршни, направляющие, монтажные пластины колодок. В большинстве случаев причиной поломки становятся поврежденные пыльники и уплотнители. Рассмотрим самые частые неисправности.

Клинит направляющие. В конструкциях плавающего типа нередко страдают направляющие: из-за износа пыльников на них попадает вода и грязь, смешиваются со смазкой и приводят к коррозии и выработке. Когда направляющие не в порядке, суппорт теряет подвижность, начинает подклинивать в одном положении, в результате тормоз тяжелее срабатывает или «прихватывает».
Закисшие направляющие можно попытаться очистить, но чаще их просто меняют на новые.
Клинит поршни. Причиной заклинивания становится, как правило, коррозия на поршне и стенке цилиндра, а также выработка из-за попавшей внутрь воды и грязи. Как она попадает? Через разрыв в пыльнике, который не заметили сразу. При явных признаках коррозии шлифовать поршни нет смысла, приходится менять суппорт в сборе.
Утечка тормозной жидкости. Если штуцеры или резиновые манжеты на поршне изношены, через них просачивается тормозная жидкость. Ситуацию можно спасти покупкой новых уплотнителей (есть готовые ремкомплекты) и заменой жидкости в гидросистеме.
Поломка крепления колодок. Тормозные колодки устанавливаются на монтажные пластины. Поскольку нагрузка на тормоза достаточно большая, специалисты советуют менять пластины вместе с колодками. Это обойдется дешевле, чем покупка нового комплекта из колодок и дисков, если пластина выйдет из строя и колодки перекосит в креплении.

Основные признаки неисправностей связаны в основном с потерей подвижности поршней или направляющих, реже – с проблемами в гидросистеме.

Затрудняется торможение. Для остановки машины приходится прикладывать больше усилий.
Мягкая педаль, которая продавливается почти свободно.
Неравномерное торможение, во время которого автомобиль всё время уходит в сторону из-за подклинивания суппорта.
«Прихватывание» тормозов после окончания торможения.
Биение в педали тормоза.
Блокировка при резком торможении.
Любые звуки от тормозов – скрип, визг и т.д.

При появлении любого из симптомов нужно решать проблему сразу. Тормоза – это не шутка, и нет ничего хорошего в том, что они работают некорректно.

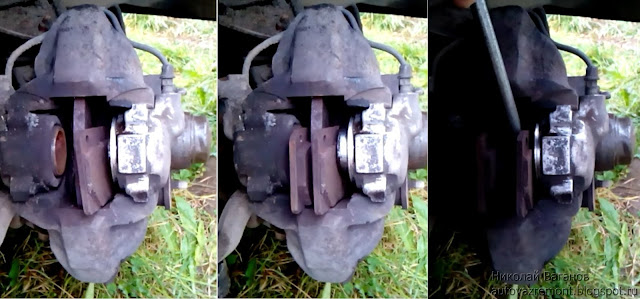

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Как устранить заклинивание колодок?

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Как заменить ремкомплект?

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

Демонтаж суппорта.
Полная разборка, очистка.
Проверка на предмет коррозии и выработки.
Смазка направляющих.
Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
Сборка и установка на место.
Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Чем смазывать?

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Заключение

Часто можно услышать, что суппорта называют основной деталью тормозной системы. Это одновременно и правда, и нет: суппорт действительно играет огромную роль в процессе торможения, но и остальные части этого механизма не менее важны. Так что нет, роль не главная, но действительно важная. От того, насколько хорошо он работает, зависит безопасность на дороге, и не только для самого водителя, но и всех, кто находится рядом.

Принцип работы направляющих тормозного суппорта. Тормозной суппорт

Тормозная система состоит из компонентов, некоторые из них во время работы достигают высоких температур. Каждая из них выполняет свою, строго отведенную функцию. Не является исключением и тормозной суппорт, именно он постоянно подвергается перепаду температур, именно он способствует торможению автомобиля. Главная задача этого элемента тормозной системы заключается в том, чтобы передать усилия с педали тормоза на . С первого взгляда суппорт тормозной устроен просто и не имеет никаких подводных камней. Однако это только с первого взгляда.

Разновидности

В процессе эволюции, тормозной суппорт изготавливался двух видов. Для начала давайте рассмотрим принцип работы дискового тормозного механизма с плавающей скобой.

Такой дисковый механизм чаще всего используют производители автомобилей. Дело в том, что этот механизм обладает небольшими размерами и небольшой ценой. этого типа чаще всего устанавливают на автомобили со средним радиусом колеса.

Механизм устроен так, что гидравлический цилиндр и его поршень расположен с одной стороны тормозного диска, и во время торможения поршень прижимает колодки к диску, благодаря этому автомобиль останавливается. Плавающая скоба имеет ряд достоинств и недостатков. Главным из этих недостатков считается то, что такой суппорт нередко забивается грязью и пылью, что негативно сказывается на работоспособности.

Помимо этого, тормозной механизм с плавающей скобой не может контактировать с коррозией на диске. Чтобы устранить эти недостатки, требуется устанавливать и вовремя менять пыльник направляющей втулки и манжеты. К преимуществам можно отнести небольшие размеры устройства, простоту замены и надежность.

Существует еще и второй вид тормозного суппорта. В отличие от первого типа, здесь суппорт надежно закрепляется либо на задней подвеске, либо на переднем кулаке, из-за чего она и получила название фиксированная. Корпус суппорта устанавливается с обеих сторон тормозного диска симметрично. Фиксированный суппорт устроен так, что во время нажатия на педаль остановки к диску с двух сторон прижимаются колодки, благодаря чему автомобиль начинает останавливаться.

Главным отличием считается то, что здесь тормозные колодки удерживаются в разведенном состоянии с помощью пружин специальной формы, а не давлением как в случае с плавающей скобой.

Чтобы поршни одновременно надавили на колодки, и те начали останавливать колесо, существует разветвленная система труб, по которой жидкость попадает в цилиндры.

Эта система получила большое распространение на тяжелых и спортивных автомобилях, иногда бывает такое, что это одна машина. Дело в том, что такие тормоза дороже, чем первый вид, и тем более чем барабанные. Это является существенным недостатком этого типа. Помимо этого, они больше по габаритам, чем первый вид. Но существует неоспоримый плюс, он заключается в том, что эффективность этих тормозов намного больше, чем у любых других.

Несмотря на то, что существует два типа дисковой тормозной системы, работа и устройство обеих систем практически не отличаются. Рассмотрев схему суппорта можно понять, как просто он на самом деле устроен, понять принцип работы. Обе системы разделяют схожий принцип работы, создавая давление в тормозной системе, усилие передается на тормозные поршни, которые заставляют прижать колодки к тормозному диску и остановить его. Из-за того, что колеса автомобиля крепятся к дисковому тормозу и вращаются совместно, после того как будет зажат тормозной диск, колесо тоже начнет замедляться до полной остановки.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются. При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам.

При соблюдении всех параметров температуры можно уберечь поршни и цилиндры от заклинивания или деформации, а ведь они могут привести к более дорогостоящему ремонту. Поршень доставляет много хлопот, например, может не возвращать колодки обратно.

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания. Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.

Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе. Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Замена

Перед тем как будут производиться работы по замене компонентов, следует поставить автомобиль на ровную и твердую поверхность. Идеально для этого подойдет гараж с бетонным полом. На примере будет рассмотрена правая сторона автомобиля.

Первое, что нужно сделать, это поднять автомобиль и подложить что-то под пороги машины для того, чтобы добавить устойчивости. Следует отметить, что при замене заднего тормозного механизма нужно снять автомобиль с ручника.
Закрепив машину на месте, нужно снять колеса, это необходимо, чтобы была возможность без труда осмотреть все агрегаты на работоспособность. Для удобства снятия колес следует ослабить каждый болт не более чем на один оборот, затем поднять машину и выкрутить болты совсем. Сложив все болты в одно место, Вы ускорите процесс сборки в разы.
После того, как было снято правое колесо с автомобиля, и все болты от него находятся в одном месте, нужно открыть клапан прокачки системы. Сделать это можно обычным ключом, его глухой стороной. Шланг, из которого вытекает жидкость, нужно направить в заранее подготовленную тару, чтобы жидкость стекала именно туда.
Затем нужно прижать поршни обратно в суппорт. Выдавливать нужно до тех пор, пока колодки плотно не прижмутся к ротору. Во время выдавливания и будет сливаться тормозная жидкость.

Важен тот факт, что если не работает ручник, то следует проверять именно задние суппорты. Замена задних суппортов не отличается особой сложностью на большинстве автомобилей. Главное, что нужно сделать перед заменой задней части тормозной системы, – это изучить схему своего автомобиля и узнать о том, как крепится задний суппорт или колодки, чтобы ничего не сломать.

С помощью ключа ослабляем болт, который держит шланг дискового тормоза. Только после этого можно приступать к снятию суппорта с поворотного кулака. Для этого потребуется определенный набор ключей и шестигранников. После этого поворачиваем суппорт и полностью откручиваем болт, который до этого ослабили. Сняв шланг, следует наживить болт, который выкрутили, это нужно для того, чтобы не потерять болт.
Сняв старый суппорт нужно взять новый и поставить его на место. Сделать это нужно в обратном снятию порядке. Главное в этом процессе – не потерять болты или пальцы, которые будут сняты в процессе замены. Рекомендуется смазать пальцы новой смазкой, потому что заводское соединение уже нарушено, и если на сухую завернуть, то пальцы могут закиснуть. В каждом автомобильном магазине есть специальная смазка для пальцев, с этим проблем быть не должно.
Если во время замены суппорта на цилиндре были замечены следы подтеков тормозной жидкости, то в негодность пришли сальники цилиндров дискового механизма, их тоже следует немедленно заменить. Следует обратить внимание и на состояние пыльников. Во всей тормозной системе существует несколько пыльников. Количество пыльников зависит от производителя автомобиля. Основными являются: пыльник направляющей втулки и пыльник суппорта. Как правило, эти пыльники выходят из строя из-за высокой температуры.

Любому водителю известно, что тормозная система является залогом безопасности и глупо ею пренебрегать, когда она нуждается в срочном ремонте. В этой статье мы рассмотрим такое важное мероприятие, как замена поршня переднего и заднего тормозного суппорта, разберем особенность их работы, устройство, основные неисправности и их признаки.

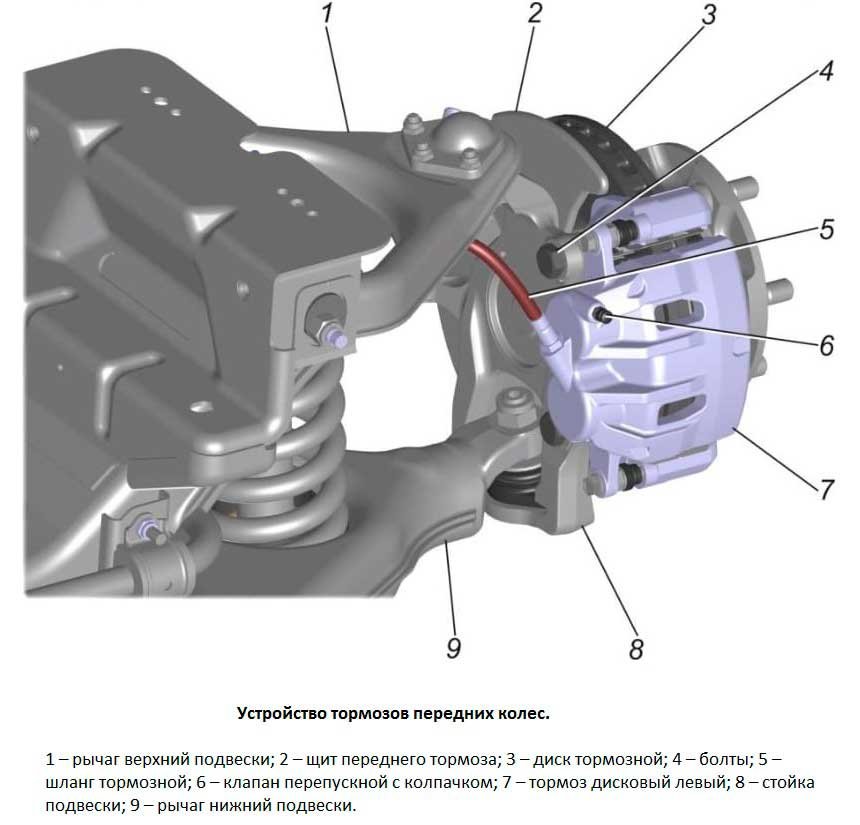

Как устроен тормозной суппорт?

Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие . Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.

Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Видео — Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Видео — Как вдавить поршень заднего суппорта

Вот так выполняется замена тормозного поршня. Как видите, данная задача не представляет собой ничего сложного и подвластна любому начинающему автомеханику.

Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф. Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

Типы тормозных суппортов

В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску. Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

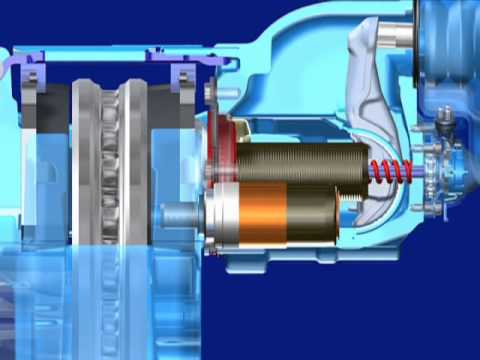

Принцип работы тормозного суппорта

Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке. В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

Признаки неисправности тормозного суппорта

Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

Для полной остановки автомобиля нужны сверхусилия.

В момент торможения машину начинает тянуть в сторону.

Педаль тормоза «проваливается» без усилий.

Тормозная педаль вибрирует.

В педали тормоза появилось некое сопротивление.

При большом усилии задние тормоза блокируются.

Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

Происходит утечка тормозной жидкости.

Способы ремонта тормозного суппорта

Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

Подписывайтесь на наши ленты в

Как работает тормозной суппорт и что происходит, когда суппорт выходит из строя

Вы здесь

Главная | Как работает тормозной суппорт и что происходит, когда тормозной суппорт выходит из строя

Тормозной суппорт — это один из наиболее важных компонентов вашего автомобиля или мотоцикла. Без работающего тормозного суппорта ваш автомобиль просто недостаточно безопасен, пока его не починят или не заменят. Здесь мы объясним, как работают тормозные суппорты, чем они отличаются по конструкции и как определить, есть ли проблема с вашим суппортом.

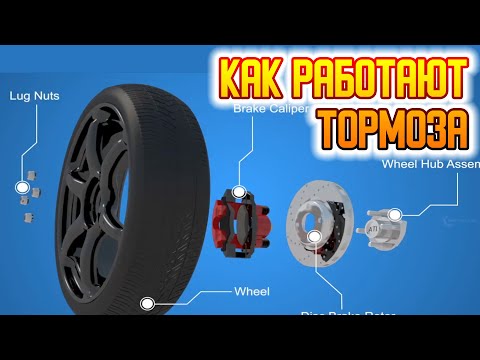

Тормозные суппорты: как они работают?

Колеса вашего автомобиля прикреплены к круглым металлическим дискам, которые вращаются вместе с колесами.

Тормозной суппорт надевается на вращающийся диск и работает так же, как зажим — нажмите на педаль тормоза или потяните тормозной рычаг, и колодки внутри суппорта выталкиваются через поршни, чтобы войти в контакт с вращающимся диском. Трение, создаваемое действием колодок на диске, замедляет автомобиль.

Тормозной суппорт бывает нескольких типов:

Что такое плавающий тормозной суппорт?

Плавающие тормозные суппорты имеют поршень(и) только на одной стороне диска, но содержат колодки, контактирующие с обеими сторонами. Суппорт скользит вперед и назад по втулкам или штифтам, действуя как зажим.

При включении тормозов поршень давит на тормозную колодку только с внутренней стороны диска.

Затем плавающий суппорт скользит по втулкам или штифтам и прижимает внешнюю колодку к диску, инициируя торможение.

Чем скользящий тормозной суппорт отличается от плавающего суппорта?

Суппорт со скользящим тормозом устанавливается в прорезь адаптера суппорта. Это вариант конструкции плавающего суппорта, использующий один поршень и работающий по тому же принципу: поршень оказывает давление на одну тормозную колодку, а подвижный суппорт оказывает давление на другую.

Как насчет фиксированных суппортов?

Неподвижный суппорт обычно состоит из двух, четырех, шести или даже восьми поршней. Неподвижный суппорт крепится к кронштейну без скользящих штифтов или втулок в его креплении.

Неподвижный суппорт состоит из равного количества поршней как на внутренней, так и на внешней половине суппорта. Принято считать, что фиксированные суппорта имеют лучшие характеристики, но стоят дороже. Неподвижные суппорты с несколькими поршнями, как правило, устанавливаются на высокопроизводительные автомобили.

Что может пойти не так с тормозным суппортом?

Тормозной суппорт имеет движущиеся части, которые время от времени могут выйти из строя.

Заедание тормозов может быть вызвано тем, что поршень застревает в суппорте, колодки прилипают к диску или на однопоршневых суппортах могут заедать скользящие штифты.

Если тормоза заклинило, когда транспортное средство не использовалось, то симптомы довольно очевидны: вы не можете заставить автомобиль двигаться. Узнайте, как разблокировать тормозной суппорт здесь.

Покраска тормозных суппортов: как это сделать?

Краска для тормозных суппортов может придать вашему автомобилю или мотоциклу выдающийся вид, который многие автопроизводители придают своим спортивным моделям на заводе.

Обычно продается в магазинах автозапчастей в таких цветах, как красный, желтый, синий и серебристый. Его необходимо наносить на тщательно чистые и сухие суппорты — используйте очиститель тормозов и щетку, чтобы избавиться от пыли и грязи.

Убедитесь, что вы работаете под укрытием, чтобы погода не мешала вашей работе. Замаскировав тормозной диск, тормозные шланги и другие компоненты, нанесите краску в одном направлении кистью или баллончиком. Обычная краска для тормозных суппортов высыхает на ощупь в течение 45 минут, а дополнительные слои необходимо будет наносить в течение часа после нанесения последнего слоя, но уточните у себя конкретные инструкции.

Большинство производителей красок рекомендуют подождать 24 часа, пока последний слой высохнет, прежде чем приступить к эксплуатации автомобиля.

Как улучшить тормоза автомобиля?

За исключением замены тормозной системы вашего автомобиля на большие диски, вы можете точно настроить существующую тормозную систему, чтобы она работала лучше:

Увеличенные поршни тормозного суппорта: Большие поршни имеют большую площадь зажима и, следовательно, большее усилие зажима. диск
Больше поршней: Высокопроизводительные суппорты, допускающие использование большего количества поршней — шестипоршневые и даже 12-поршневые модели могут увеличить прижимную силу суппорта.
Меньшее удержание тепла: В этой области могут помочь воздухозаборники для тормозов; диски большего размера могут распределять избыточное тепло по большей площади
Суппорты с отверстием дифференциала Помогает, если поршни ближе к задней кромке суппорта больше. В суппортах с дифференциальным отверстием используются меньшие поршни спереди и большие поршни сзади.
Композитно-керамические тормоза Porsche (PCCB) : Это одни из лучших тормозов, которые вы найдете в любом дорожном автомобиле. Они изготовлены из силиконизированного углеродного волокна, выдерживают очень высокие температуры, на 50 % легче по сравнению с железными дисками, значительно снижают пылеобразование и обладают повышенной износостойкостью в агрессивных средах по сравнению с обычными железными дисками. Диски вентилируются изнутри, как и чугунные, и перфорированы. Стоимость, как вы понимаете, заоблачная.

Что такое инструмент для перемотки тормозного суппорта?

Инструмент для перемотки тормозного суппорта является специализированным, но относительно дешевым элементом комплекта. После того, как вы сняли старые тормозные колодки, с помощью инструмента для тормозного суппорта поршень отодвигается назад, чтобы можно было легко снять и заменить новые тормозные колодки.

Где можно купить инструмент для перемотки тормозного суппорта?

Этот инструмент можно найти в Интернете, а также в магазинах автомобильных запчастей и аксессуаров. Иногда вам может сойти с рук использование G-образного зажима, если нужно просто отодвинуть поршень назад, но некоторые поршни необходимо повернуть для сброса, а инструмент для перемотки разработан специально для этой работы.

Теги:

суппорт

Тормоза

Последние советы и руководства

Общие проблемы BMW X5 Mk2 (2007-2013)

27 сентября 2022 г.

Мир Хейнса: Honda CR-Z встречает своего создателя!

24 сентября 2022 г.

BMW 5-й серии Общие проблемы (2010-2017)

22 сентября 2022 г.

BMW x3 Mk1 Общие проблемы (2004-2010)

сентября 2022

Хейнс объясняет: Блокировка Улючитесь. И что происходит, когда они становятся плохими

Вы здесь

Главная | Объяснение Хейнса: Тормозные суппорты и что происходит, когда они выходят из строя

Тормозные суппорты — один из самых важных компонентов вашего автомобиля или мотоцикла. Если что-то пойдет не так с тормозным суппортом, транспортное средство просто не будет достаточно безопасным для использования, пока оно не будет отремонтировано или заменено, в основном потому, что вы можете не остановиться, пока во что-нибудь не врежетесь.

Здесь мы объясняем, как работают тормозные суппорты, чем они отличаются по конструкции и как определить, есть ли проблема с вашим суппортом.

Как работает тормозной суппорт?

Колеса вашего автомобиля прикреплены к круглым металлическим роторам, которые вращаются вместе с колесами, когда вы едете.

Тормозной суппорт надевается на вращающийся ротор и работает как зажим: нажмите на педаль тормоза или потяните тормозной рычаг, и суппорт действует как зажим, прижимая тормозные колодки к каждой стороне вращающегося ротора. Трение, возникающее, когда ротор трется о колодки, замедляет вас.

Штангенциркули бывают нескольких типов:

Что такое плавающий тормозной суппорт?

Плавающий тормозной суппорт содержит поршень только с одной стороны, но имеет колодки, контактирующие с обеими сторонами тормозного диска. Суппорт скользит вперед и назад на втулках или штифтах.

При торможении поршень давит на тормозную колодку с внутренней стороны диска.

Суппорт затем скользит по втулкам или штифтам, которые прижимают внешнюю колодку к ротору, инициируя торможение.

Чем скользящий тормозной суппорт отличается от плавающего суппорта?

Подвижный тормозной суппорт работает почти так же, как и плавающий суппорт, но устанавливается в прорезь адаптера суппорта. Когда вы нажимаете на тормоз, он использует свой единственный поршень, прижимающий внутреннюю колодку к ротору, затем подвижная рама суппорта оказывает давление на другую тормозную колодку, прижимая ее к диску.

Как насчет фиксированных тормозных суппортов?

Неподвижный суппорт крепится к кронштейну и, как следует из названия, не двигается. Обычно он содержит два, четыре, шесть или даже восемь поршней.

Неподвижный суппорт состоит из равного количества поршней как на внутренней, так и на внешней половине суппорта. Принято считать, что они имеют лучшую производительность, но стоят дороже. Вот почему фиксированные суппорты с несколькими поршнями, как правило, устанавливаются на высокопроизводительные автомобили.

Что происходит, когда тормозной суппорт выходит из строя?

Любой тормозной суппорт имеет движущиеся части, которые время от времени могут выходить из строя.

Если тормоза заклинило, когда транспортное средство не использовалось, то симптомы довольно очевидны: вы не можете заставить автомобиль двигаться.

Узнайте, как разблокировать тормозной суппорт здесь .

Как повысить эффективность торможения автомобиля?

Существуют различные способы настройки или замены части тормозной системы для повышения ее эффективности:

Большие тормозные диски: Большие диски имеют большую площадь поверхности и, следовательно, большую площадь трения. Убедитесь, что роторы большего размера поместятся в ободья ваших колес.
Большие поршни тормозных суппортов: Суппорты с большими поршнями имеют большую площадь зажима и, следовательно, большее усилие зажима ротора.
Больше поршней: Высокопроизводительные суппорты с большим количеством поршней — шестипоршневые и даже 12-поршневые модели могут увеличить прижимную силу суппорта.
Меньшее удержание тепла: В этой области могут помочь воздухозаборники для тормозов; большие вентилируемые роторы могут рассеивать избыточное тепло на большую площадь.
Дифференциальные суппорты: Помогает, если поршни ближе к задней кромке суппорта больше. В суппортах с дифференциальным отверстием используются меньшие поршни спереди и большие поршни сзади.
Композитно-керамические тормоза: Это одни из лучших тормозов, которые можно найти в любом дорожном автомобиле. Они изготовлены из силиконизированного углеродного волокна, выдерживают очень высокие температуры, на 50 % легче по сравнению с железными дисками, значительно снижают пылеобразование и обладают повышенной износостойкостью в агрессивных средах по сравнению с обычными железными дисками. Диски вентилируются изнутри, как и чугунные, и перфорированы. Стоимость, как вы понимаете, немалая.

Что такое инструмент для тормозных суппортов?

Специализированный (но относительно дешевый) инструмент для тормозных суппортов. Когда изношенная колодка снимается с суппорта, этот инструмент для «перемотки» отталкивает поршень обратно в суппорт, чтобы можно было легко установить новые тормозные колодки. Существуют различные типы инструментов для суппортов, подходящие для разных типов тормозных суппортов, поэтому убедитесь, что вы покупаете правильный.

Теги:

Тормоза

Последние советы и руководства

Отзывы и проблемы Ford Edge (2007-2019)

23 сентября 2022 г.

Общие проблемы Nissan Pathfinder (1996-2004 гг.) ваши фары

14 сентября 2022 г.

Общие проблемы Jeep Compass (2007-2017 гг.)

9 сентября 2022 г.

Что такое тормозной суппорт и как он работает?

Что такое тормозной суппорт?

Тормозной суппорт представляет собой гидравлическую деталь, которая выглядит как рука, сжимающая диск, если смотреть снаружи, и создающая торможение. видно, что на некоторых автомобилях суппорт окрашен в красный и синий цвета,

Как работает тормозной суппорт?

При нажатии на педаль тормоза гидравлическое масло тормозной системы под давлением, поступающее из трубопроводов и шлангов тормозной системы, поступает через соединительный штуцер в тормозной суппорт, воздействует на поршень внутри цилиндра суппорта и толкает поршень вперед, заставляя колодки тереться о тормозной диск нажатием. В корпусе суппорта есть два фитинга: один — штуцер для впуска гидравлического масла, а другой — штуцер для впуска воздуха.

Существует два типа тормозных суппортов: с плавающими суппортами и фиксированными суппортами.

Конструкция и работа дискового тормоза с плавающим суппортом

В дисковых тормозах с плавающим (подвижным) суппортом держатель суппорта неподвижен, а суппорт (с его поршнем) подвижен. В тормозной системе с плавающим суппортом суппорт имеет поршень только с одной стороны. При нажатии на педаль тормоза давление на диск создается поршнем, движущимся вперед. Части дискового тормоза с плавающим суппортом: Суппорт и поршень (подвижные), держатель суппорта (кронштейн) фиксированный, направляющие штифты суппорта (два), зажимы держателя колодок, прокладка и сильфон, шайбы и т. д. Особенности дискового тормоза с плавающим суппортом; очень простая конструкция, легкий вес, защита от грязи, простота разборки, замена колодок, наиболее распространенное использование — дисковые тормоза с плавающим суппортом. Характеристики дискового тормоза с плавающим суппортом; очень простая конструкция, легкий вес, защита от грязи, простота разборки, замена колодок, наиболее распространенное использование — дисковые тормоза с плавающим суппортом.

Штифт суппорта (тапочный штифт)

Тормозной суппорт перемещается вперед и назад благодаря штифтам суппорта, штифты суппорта также называются «тапочками». Пальцы суппорта защищены пылезащитным чехлом и скользят со смазкой. Смазка, используемая в пальцах суппорта, обычно представляет собой смазку на силиконовой основе, она должна быть устойчивой к высоким температурам и водонепроницаемой. Обычно она продается в трубчатой форме под названием «смазка для пальцев суппорта».

Конструкция и эксплуатация дискового тормоза с фиксированным суппортом

В тормозной системе с фиксированным суппортом держатель суппорта и суппорт зафиксированы. В этой системе поршни суппорта расположены с обеих сторон тормозного диска. Другими словами, тормоз с плавающим суппортом имеет один поршень суппорта, и суппорт работает, перемещаясь; В системе с фиксированным суппортом два поршня суппорта (перед и за диском), суппорт неподвижен и неподвижен.

(Фиксированный суппорт)

При нажатии на тормоз противоположные поршни суппорта на передней и задней поверхностях диска перемещаются вперед под действием гидравлического давления, нажимают на тормозной диск посередине с обеих сторон и тормозят, протирая колодки против диска. Тормозное гидравлическое масло поступает из входного отверстия суппорта и воздействует на оба поршня через канал в корпусе. Особенности дискового тормоза с фиксированным суппортом; Его структура большая, циркуляция воздуха низкая, поэтому его нелегко охлаждать (высокая температура отрицательно влияет на торможение), он не получил широкого распространения.

Регулировка зазора колодки дискового тормоза

В системе дискового тормоза с суппортом зазор между колодкой-поршнем и диском составляет около 0,15 мм. Этот зазор между колодкой и диском регулируется автоматически и не требует дополнительной регулировки. Внутри цилиндра суппорта находится гибкое уплотнение между цилиндром и поршнем. Это уплотнение не только предотвращает утечку гидравлического масла из цилиндра (герметизация), но также поддерживает постоянный зазор между колодкой и диском благодаря своей гибкой конструкции

(Поршневой сильфон и регулировка тормозного зазора)

Уплотнение поршня регулирует зазор следующим образом: Педаль тормоза нажата, гидравлическое масло толкает поршень вперед. При движении поршня вперед часть войлока, закрепленная во внутренней части цилиндра, соприкасающаяся с поршнем, вытягивается вперед на величину перемещения поршня. Когда мы тянем эластичный материал, он растягивается, а когда отпускаем, сразу же возвращается к своей первоначальной форме (как гибкая резина). Здесь тоже уплотнение поршня, которое растягивается при торможении, находится в нагруженно-натянутом состоянии и хочет вернуться в исходное состояние сразу же при отпускании педали тормоза. Когда педаль тормоза отпущена и гидравлическое давление падает, сильфон поршня втягивает поршень настолько, насколько он изгибается, это расстояние является тормозным зазором. Со временем колодки изнашиваются и этот износ требует, чтобы колодка проходила большее расстояние для достижения диска, то есть зазор между колодкой и диском будет увеличиваться, в этом случае необходимо постоянно регулировать зазор, так как колодки носить, но это не обязательно. Уплотнение поршня не влияет на то, как далеко поршень уходит, оно влияет на то, насколько далеко он возвращается. Если поршень перемещается дальше, чем растягивается уплотнение поршня, уплотнение поршня скользит по поршню. Когда тормоз отпущен; поршень возвращается только на величину растяжения уплотнения. Другими словами, независимо от того, установлены ли новые колодки или изношенные колодки, при однократном нажатии на педаль тормоза тормозной зазор будет регулироваться благодаря этому эластичному уплотнению поршня.

Тормозные суппорты

Главная, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный блог, ссылки, индекс

Ларри Карли, авторское право AA1Car. com, 2019 г. торможение (тянущее в одну сторону при торможении), которое может быть вызвано заеданием поршня суппорта или зависанием суппорта на направляющих/втулках, а также перетаскиванием (обычно из-за залипания поршня, который не отпускает тормоз) . Если у вас возникла проблема с тормозным суппортом, вам придется восстановить или заменить суппорт. Замена суппортов обычно является лучшим способом действий, потому что это быстрее, проще и надежнее, чем попытка восстановить старый суппорт. Суппорты с большим пробегом также следует восстанавливать или заменять при обслуживании тормозов, чтобы они оставались безотказными на протяжении многих миль.
Как работают тормозные суппорты
Суппорт — это часть дискового тормоза, которая прижимает колодки к ротору с обеих сторон при торможении. Гидравлическое давление, создаваемое нажатием ноги водителя на педаль тормоза, передается от главного цилиндра к каждому тормозному суппорту. Давление жидкости внутри суппорта толкает один или несколько поршней наружу, чтобы задействовать тормоз.
При отпускании педали тормоза гидравлическое давление падает и суппорты ослабевают. Квадратные уплотнения вокруг поршней суппорта деформируются при движении поршней, поэтому при сбросе давления уплотнения стремятся вернуться к своей первоначальной форме. Это помогает немного втянуть поршни, позволяя колодкам отскакивать от роторов. Это устраняет необходимость в возвратных пружинах, которые необходимы в барабанных тормозах.

При нажатии на тормоз суппорты прижимают колодки к дискам.
Когда тормоза отпущены, поршневые уплотнения втягивают поршни, позволяя биению ротора оттолкнуть колодки от роторов. Если поршень заедает, тормоза будут тормозить.
Два типа тормозных суппортов
Плавающие суппорты (также называемые скользящими суппортами) устанавливаются на направляющие или втулки, которые позволяют суппорту перемещаться внутрь и наружу при нажатии и отпускании тормоза. Плавающие суппорты обычно имеют один поршень, расположенный на внутренней стороне суппорта.
При торможении автомобиля с плавающими суппортами поршни перемещаются наружу и прижимают внутренние колодки к ротору. Это заставляет суппорты слегка скользить внутрь и прижимать внешние колодки к ротору, чтобы задействовать тормоз. Когда педаль отпускается, суппорты слегка выдвигаются, когда колодки отталкиваются и втягиваются от роторов.
Неподвижные суппорты, для сравнения, жестко закреплены на роторе и не скользят и не перемещаются при торможении. Этот тип конструкции требует поршней с обеих сторон ротора для установки колодок.
В суппортах обоих типов поршни будут перемещаться все дальше и дальше в отверстиях по мере износа колодок. Это приведет к соответствующему падению уровня жидкости в бачке главного цилиндра.
Поршни тормозного суппорта
Плавающие суппорты могут иметь один или несколько поршней, в то время как фиксированные суппорты обычно имеют несколько поршней. Поршни в плавающих суппортах расположены на внутренней стороне суппорта, а в фиксированных суппортах — с обеих сторон ротора (внутренней и внешней).
Однопоршневые суппорты обычно имеют поршень большого диаметра, тогда как многопоршневые суппорты имеют поршни меньшего диаметра. Одним из преимуществ использования более одного поршня является то, что в корпусе суппорта можно использовать более длинную тормозную колодку. Кроме того, несколько поршней распределяют усилие по задней части колодки, обеспечивая более равномерное торможение (меньше деформации колодки). Недостатком многопоршневого суппорта является то, что если один поршень заедает, колодки не будут равномерно прижиматься к ротору при торможении. Это может привести к неравномерному износу колодок и снижению эффективности торможения (увеличению тормозного пути).
Поршни суппорта могут быть алюминиевыми, стальными или фенольными (пластиковыми). Каждый тип поршня имеет определенные преимущества и недостатки. Алюминиевые поршни легкие, но подвержены коррозии. Алюминий также передает тепло от колодок к тормозной жидкости внутри суппорта, что может увеличить риск закипания жидкости и износа тормозов, если тормоза перегреются. Стальные поршни являются самым прочным типом поршней, но, как и алюминиевые, подвержены коррозии (ржавчине). Стальные поршни обычно покрыты никелем или хромом для повышения их устойчивости к ржавчине. Стальные поршни также передают тепло от колодок к тормозной жидкости в суппортах. Если алюминиевый или стальной поршень подвергается коррозии, он может застрять в своем отверстии, не давая суппорту задействовать тормоза или отпустить тормоз после того, как он был задействован. Фенольные поршни изготовлены из литой смолы и имеют малый вес. Фенольные поршни не подвержены коррозии, но они могут поглощать влагу и набухать, что приводит к их застреванию в отверстии, если производственные зазоры неверны. Фенольные поршни не проводят тепло, как металлические поршни, что снижает передачу тепла от колодок к жидкости в суппортах и снижает риск закипания жидкости и снижения эффективности тормозов при нагревании тормозов.

ПРЕДУПРЕЖДЕНИЕ: Если вы восстанавливаете суппорты со стальными или алюминиевыми поршнями, НЕ шлифуйте поршни, чтобы удалить ржавчину или коррозию. Шлифование стальных поршней удалит защитное покрытие, которое помогает предотвратить ржавчину. Шлифовка алюминиевых поршней удалит анодированное покрытие, предотвращающее коррозию. Замените ржавые стальные поршни или корродированные алюминиевые поршни на новые.
Диагностика проблем с тормозными суппортами
Утечки являются наиболее распространенным типом проблем, которые вы можете обнаружить с тормозными суппортами. Чтобы проверить наличие утечек, осмотрите область вокруг поршней суппорта. Внешнее пылезащитное уплотнение может быть треснувшим или порванным, но если на нем нет признаков жидкости, то с уплотнениями поршня, вероятно, все в порядке. Но если вы видите просачивание жидкости, уплотнения поршня негерметичны.
Также проверьте винты для выпуска воздуха на каждом суппорте. Если штуцер для выпуска воздуха не закручен плотно, из него может вытекать жидкость.
Если из суппорта протекает тормозная жидкость, его необходимо восстановить или заменить. Утечки опасны, и их нельзя игнорировать, потому что ЛЮБАЯ утечка жидкости может привести к отказу тормозов. Утечки часто развиваются со временем по мере старения и затвердевания уплотнений. Коррозия в поршневых отверстиях или на самих поршнях обычно приводит к износу и утечке уплотнений. Резиновые уплотнения также теряют эластичность с возрастом и могут затвердевать и трескаться, что приводит к утечке.
Как правило, суппорты с большим пробегом (более 100 000 миль) должны быть восстановлены или заменены вместе с заменой тормозных колодок, независимо от того, протекают суппорты или нет. Оригинальные поршневые уплотнения не будут служить вечно, так зачем рисковать?
Литые детали суппорта также следует внимательно осмотреть на наличие признаков повреждения или трещин. Замените суппорт, если на нем есть трещины или повреждения.
Если внутренние и внешние тормозные колодки изношены неравномерно или суппорт заедает, проверьте состояние направляющих суппорта, штифтов и втулок. Ржавчина и износ могут привести к заклиниванию плавающего суппорта. Старые направляющие суппорта, втулки и монтажное оборудование следует заменить новыми деталями, чтобы обеспечить правильную работу. Направляющие и втулки на плавающих суппортах также следует смазывать высокотемпературной тормозной смазкой на основе молибдена или синтетической смазкой, чтобы суппорты могли свободно входить и выходить на своих направляющих/втулках.
Если направляющие или втулки плавающего суппорта заржавели, изношены или повреждены, суппорт может заклинить, что приведет к неравномерному трению и износу колодок. «Залипший» или «застывший» суппорт также может вызвать заедание тормоза, если суппорт не допускает достаточного движения для отпускания тормоза.
Неподвижные штангенциркули не подвержены этой проблеме, потому что положение штангенциркуля фиксировано, и штангенциркуль не перемещается внутрь или наружу. Но как фиксированные, так и плавающие суппорты иногда могут «замерзать» или блокироваться, если поршень заклинивает или застревает в отверстии из-за коррозии или вздутия. Когда поршень заедает, может произойти одно из двух: тормоз может не сработать или, что более вероятно, не отпустить. Неравномерное торможение, возникающее в результате заедания поршня, вызывает сильное тяговое усилие в сторону «хорошей» стороны при торможении и/или тягу руля в сторону «плохой» стороны, если суппорт заедает и тянет.

Неравномерный износ колодок является верным признаком плавающего суппорта, который не скользит по опорам.
Крепежные болты/штифты/втулки могут подвергнуться коррозии или погнуться. Замените монтажное оборудование и смажьте тормозной смазкой на основе молибдена или синтетической смазкой.
Задние суппорты с блокировкой
На автомобилях с четырехколесными дисковыми тормозами задние суппорты часто представляют собой блокирующие суппорты, которые приводят в действие стояночный тормоз. Механизм внутри суппорта толкает или перемещает поршень, чтобы задействовать тормоз, когда трос стояночного тормоза натянут. Поршень может ввинчиваться и вывинчиваться, он саморегулируется для поддержания надлежащего зазора между колодкой и ротором. Коррозия в регуляторе поршня или механизме стояночного тормоза может привести к заклиниванию поршня, препятствуя включению или отпусканию стояночного тормоза.
Задние тормозные суппорты сложно восстановить, поэтому, если суппорт изношен или заедает, часто лучше заменить его новым или восстановленным суппортом.

Восстановление тормозных суппортов
Восстановление тормозного суппорта требует разборки суппорта (извлечение поршня из отверстий), очистки и осмотра отверстий суппорта и поршней, а также замены старых поршневых уплотнений и пыльников новыми деталями. Если поршень покрыт коррозией, имеет шероховатости или изъязвления, его необходимо заменить, иначе он может застрять в отверстии и/или повредить новые уплотнения. Если поверхность отверстия поршня в суппорте шероховатая, изъеденная или покрыта коррозией, суппорт следует заменить.
Отверстия поршней в чугунных суппортах можно отшлифовать или отшлифовать, чтобы снова сделать их гладкими, но слишком сильное шлифование может привести к увеличению внутреннего диаметра отверстия или образованию неровной поверхности, что может привести к протечке поршневого уплотнения или невозможности втягивания поршень должным образом, когда суппорт установлен обратно на вашем автомобиле. Если суппорт алюминиевый, шлифовка отверстия не является хорошей идеей, потому что это удалит защитную твердую анодированную поверхность, которая предотвращает износ и коррозию. В дальнейшем это может привести к утечкам.
При восстановлении бывшего в употреблении суппорта отверстие поршня может быть расточено и покрыто втулкой, чтобы восстановить гладкую поверхность. Втулка также восстанавливает правильный внутренний диаметр отверстия, поэтому уплотнение будет герметизировать и правильно втягивать поршень. Если вы покупаете восстановленный суппорт для своего автомобиля, спросите у поставщика запчастей, было ли это сделано на восстановленном суппорте. Если нет, то это может быть дешевый ремонт, который не будет длиться долго.

Замена тормозных суппортов
Снятие суппортов — довольно простая операция на большинстве автомобилей, но на некоторых автомобилях последних моделей, которые «предварительно включают» тормоза для сокращения времени торможения, тормозную систему, возможно, придется деактивировать с помощью сканером (или удалив предохранитель тормозной системы) перед работой с тормозами. Всегда обращайтесь к литературе по обслуживанию автомобиля, чтобы узнать, какие меры предосторожности и процедуры следует соблюдать при работе с тормозами.
Большинство суппортов удерживаются на месте парой болтов или штифтов. После того, как болты или штифты будут удалены, суппорт можно поднять и убрать с ротора. Затем вы можете снять внутреннюю и внешнюю тормозные колодки и очистить суппорт.
Суппорт следует заменить, если он поврежден, треснул, сильно проржавел, изношен или протекает. Возможно, вам также придется заменить суппорт, если прокачной винт замерз или сломался. Сломанные штуцеры для выпуска воздуха иногда можно удалить с помощью «легкого» инструмента, или старый штуцер для выпуска воздуха можно высверлить и снова нарезать отверстие для установки нового штуцера для выпуска воздуха. Убедитесь, что после ремонта сломанного штуцера для удаления воздуха в отверстии поршня не осталось мусора.
Если поршень замерз или застрял в отверстии, замените суппорт. Не тратьте время на попытки его восстановить.

ПРЕДУПРЕЖДЕНИЕ: Попытка извлечь поршень из корпуса суппорта путем продувки сжатым воздухом через винт для выпуска воздуха опасна! Поршень может неожиданно выскочить из отверстия с большой силой и защемить пальцы, если они мешают!
Суппорты обычно восстанавливаются или заменяются парами в зависимости от их состояния и пробега. Но если только один суппорт нуждается в замене из-за утечки или проблемы, сменный суппорт должен иметь тот же тип поршня (стальной или фенольный), что и поршень на противоположной стороне, а также тот же тип фрикционного материала (керамический или полуторный). -металлик). Несоответствие фрикционных материалов или типа поперечного расположения поршня может привести к неравномерному торможению.
ПРИМЕЧАНИЕ: Восстановленные суппорты могут иметь поршни того же типа (стальные или фенольные), что и оригинальные суппорты, а могут и не иметь. Тип поршня действительно не имеет значения, если поршни на правом и левом суппортах одинаковы. Различные поршни суппорта (или типы колодок) с обеих сторон автомобиля могут вызывать неравномерное торможение. Если вы покупаете «нагруженные» (предварительно собранные) суппорты, они поставляются в комплекте с новыми колодками и монтажным оборудованием. Нагруженные суппорты быстрее и проще в установке, чем обычные суппорты. Нагруженные суппорты следует заменять парами (правая и левая сторона).
Если вы самостоятельно восстанавливаете старые суппорты, используйте силиконовую тормозную смазку (ни в коем случае не обычную смазку для шасси) для смазки поршней и уплотнений. Смазки на нефтяной основе загрязняют тормозную жидкость и могут вызвать проблемы с уплотнениями.

ПРЕДУПРЕЖДЕНИЕ : При работе с тормозами никогда не позволяйте суппорту висеть на шланге, так как это может повредить шланг. Поддержите вес штангенциркуля куском проволоки или положите штангенциркуль на подвеску.
Замена суппорта требует вскрытия тормозных магистралей, поэтому вам также понадобится тормозная жидкость. Тормозные магистрали и суппорты необходимо прокачать после установки новых суппортов, чтобы удалить воздух из системы (воздух может вызвать мягкую педаль и увеличение хода педали). Вам понадобится инструмент для прокачки тормозов, чтобы прокачать тормозные магистрали и суппорты.
Замените поврежденные или негерметичные резиновые тормозные шланги или стальные тормозные магистрали.
При установке суппорта обратно на автомобиль используйте динамометрический ключ, чтобы затянуть крепежные болты суппорта в соответствии со спецификацией.

Техническое обслуживание тормозных суппортов
При нормальных условиях вождения тормозные суппорты не требуют обслуживания. Другими словами, они практически не требуют обслуживания, за некоторыми исключениями.
В некоторых новых электромобилях, таких как Tesla, рекомендуется смазывать тормозные суппорты каждые 12 месяцев или каждые 12 500 миль тормозной смазкой (ни в коем случае не обычной смазкой для шасси), особенно если вы живете в холодном климате или зимой ездите по соленой дороге. Причина в том, что модели Tesla и большинство других электромобилей используют рекуперативное торможение. Когда дроссельная заслонка отпущена или водитель нажимает на педаль тормоза, трансмиссия поглощает движение автомобиля и преобразует энергию движения в электричество для подзарядки аккумулятора и увеличения запаса хода аккумулятора. Следовательно, гидравлические тормоза не используются часто, что может привести к накоплению коррозии на тормозных суппортах, вызывая их заедание или заедание. Ежегодная смазка точек скольжения снизит риск этого.

Нужен базовый курс по обслуживанию тормозов?

Краткое руководство по базовой диагностике и ремонту тормозов
Нажмите здесь, чтобы заказать руководство по тормозам от CarleySoftware

Сигнальная лампа тормозной системы
Полная работа тормозной системы
Советы по установке тормозных колодок
Silencing Brake Squeal
Eliminating Brake Noise
More on Brake Noise
Asbestos still a hazard
Disc Brakes
Disc Brake Repair
Brake Pads: Choosing the Best Brake Lining Materials
Ceramic Brake Pads
Brake Rotors
Подробнее об обслуживании тормозных дисков
Обслуживание гидравлики тормозов
Тормозная жидкость: актуальная тема
Прокачка тормозов
Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive
Обязательно посетите другие наши веб-сайты:

Carley Automotive Software
OBD2HELP
Случайные пропуски зажигания
Справка по сканирующему инструменту
КОДЫ НЕИСПРАВНОСТЕЙ
КОДЫ НЕИСПРАВНОСТЕЙ
? (Руководство для начинающих) – Rustyautos. com
Автомобильные тормоза являются критически важными компонентами, и вы поступаете правильно, регулярно проверяя их и задавая вопросы.
В большинстве автомобилей используются тормозные суппорты двух основных типов: фиксированные и плавающие. Неподвижные суппорты прочно прикреплены к тормозному суппорту, а более распространенный плавающий суппорт может свободно перемещаться вбок на своих скользящих штифтах.
В этом посте вы узнаете, как проверить, действительно ли ваши тормоза затянуты. Вы узнаете о распространенных проблемах с тормозами. Вы также узнаете немного больше о фиксированных, плавающих суппортах и о том, как они работают. И вы найдете полезный контрольный список тормозной системы.
Ослабление тормозов
Ослабление тормозов — не частая жалоба, конечно, это возможно. Большинство автомобилей оснащены системой плавающих тормозных суппортов. По своей природе он может свободно перемещаться вбок примерно на дюйм или около того, и это может по понятным причинам встревожить тех, кто не знаком с системой.
Плавающее движение суппорта является нормальным явлением. Вы можете легко проверить, надежно ли закреплен суппорт. Он крепится к тормозному суппорту с помощью двух болтов с скользящими штифтами, установка крутящего момента обычно составляет около 35 Нм, и вам, вероятно, потребуется снять пылезащитные колпачки болтов для проверки.
Если вам нужны инструменты, перейдите на страницу «Инструменты для ремонта тормозов», а если вам нужны детали тормозной системы, перейдите по ссылке Parts Geek ниже, чтобы найти детали тормозной системы.
Получите скидку до 80% на запчасти для тормозов от дилерских цен! Покупайте прямо сейчас в Parts Geek!
Фиксированные штангенциркули
Фиксированные штангенциркули, название действительно выдает историю. Первым суппортом был фиксированный суппорт, который коммерчески использовался Уильямом Ланкастером в Великобритании примерно в 1900-х годах на его автомобилях Lancaster.
Несмотря на то, что барабанные тормоза превосходят своих предшественников, прошло еще целых 50 лет, прежде чем они стали массовыми. В основном из-за стоимости производства барабанные тормоза дешевле в производстве.
Разработка суппорта ускорилась в годы войны, прежде всего для использования на шасси самолета.
К середине-концу 50-х суппорт стал эталоном и будущим автомобильных тормозных систем.
Его предшественник, барабанный тормоз, хоть и был недорогим, но был крайне проблематичным. Затухание тормозов, перетаскивание тормозов — две наиболее распространенные проблемы. Тормозной барабан, представляющий собой цельный литой стальной компонент в форме барабана, расширяется при нагревании.
Это приводит к тому, что фрикционные поверхности отдаляются друг от друга, что приводит к тому, что педаль тормоза упирается в пол. Это известно как затухание тормоза.
Как работает фиксированный суппорт?
Это гидравлическая система, небольшое усилие, приложенное к педали тормоза, умножается на рабочий конец, суппорт.
Неподвижный суппорт закреплен на роторе вращающегося колеса и содержит два поршня (или более) по обе стороны от ротора, на которые опираются колодки.
При торможении усилие передается через жидкость. Это толкает поршни (также называемые чашками) наружу, где колодки одновременно контактируют с ротором и замедляют или останавливают колесо.
В автомобильном мире фиксированный суппорт теперь действительно редкое животное, предназначенное для автомобилей высокого класса, спортивных и гоночных автомобилей.
Неподвижный суппорт более жесткий и обеспечивает лучшую эффективность торможения. Поршень с обеих сторон суппорта означает, что колодки прикусываются одновременно. В гоночных фиксированных суппортах могут использоваться двойные поршни с обеих сторон суппорта, что позволяет использовать ротор большего размера и невероятное тормозное усилие.
Плавающий штангенциркуль
Плавающий штангенциркуль получил свое название, потому что… ну, вы знаете, он плавает. Но что это значит? Плавающий суппорт был задуман как ответ на эффективные суппортные тормоза, но с меньшими затратами и весом.
И они пользуются бешеным успехом. Они являются наиболее распространенным типом тормозных суппортов, устанавливаемых на легковые автомобили и многие легкие коммерческие автомобили.
Меньше значит меньше, обычно да, но в случае с плавающим суппортом компромисс практически не заметен для большинства, если только вас не зовут Дейл Эрнхардт.
Как это работает?
Плавающий суппорт устанавливается над ротором так же, как фиксированный суппорт, но плавающий суппорт крепится с помощью двух штифтов или болтов, которые позволяют суппорту скользить вбок при торможении. Это то, что делает этот суппорт плавающим суппортом.
Так какой в этом смысл? Поскольку суппорт может скользить в поперечном направлении по ротору, для него нужно использовать только один поршень.
При начальном торможении тормозная жидкость выталкивает единственный внутренний поршень наружу, и внутренняя тормозная колодка встречается с внутренней частью ротора.
Постепенное давление педали тормоза заставит тормозной суппорт скользить по своим штифтам (болтам) и в то же время с силой прижимать внешнюю колодку к внешней поверхности ротора.
Когда тормоза отпущены, суппорт возвращается в исходное положение. Ход тут небольшой, измеряется в миллиметрах, но для работы хватает.
Не все плавающие суппорты являются однопоршневыми, некоторые из них являются сдвоенными, которые будут использоваться на более крупных и тяжелых транспортных средствах.
Так в чем недостаток этой более дешевой альтернативы? Тормоза не такие отзывчивые и сильные, как тормоза с фиксированным суппортом, но, честно говоря, в повседневной езде вы этого не заметите. Неравномерный износ тормозных колодок является характеристикой тормозной системы с плавающим суппортом.
Есть несколько общих механических проблем, но в основном они устраняются регулярным осмотром и обслуживанием тормозов. Самая распространенная проблема, связанная с плавающим суппортом, — заедание.
Движущиеся части нуждаются в любви, так как эти суппорты скользят по штифтам, они подвержены коррозии и заеданию. Это довольно распространенная проблема, и сравнение износа внутренних и внешних колодок — простой способ выявить проблемы.
Вам даже не нужно будет снимать колесо, хороший контрольный свет позволит вам сравнить толщины. Внутренний всегда будет изнашиваться больше, чем внешний, поскольку он первым встречается с ротором. Если внутренняя прокладка почти в два раза тоньше внешней, скорее всего, у вас застряли скользящие штифты.
Распространенные проблемы с тормозами
Тормоза работают тяжело и испытывают огромные нагрузки. Проблемы распространены, но в основном они несерьезны. Отказ тормозов сегодня редкость. Наиболее распространенные проблемы с тормозной системой и способы их устранения:
Визг — снимите, очистите, замените колодки, фиксаторы колодок и, используя сухую смазку Moly или Graphite, смажьте рычаги и задние поверхности колодок.
Скрежет тормозов – Замените колодки и проверьте, не застрял ли мусор в роторе, проверьте также износ ротора.
Перетаскивание — очистите и смажьте (только на силиконовой основе) или замените плавающие скользящие штифты суппорта.
Мягкая педаль тормоза – Прокачайте тормоза и проверьте герметичность штуцера, замените жидкость, если она старше 3 лет.
Жесткая педаль – Проверить работу усилителя тормозов, вакуумный шланг
Колодки не заедают – Обезжирить колодки или заменить
Вибрация педали – Роторы деформированы и требуют замены.
Вибрация рулевого управления – роторы деформированы и нуждаются в замене
Стук при торможении – Замените держатели зажимов колодок.
Шум трения — коррозия ротора, ездовой цикл с несколькими средними и жесткими торможениями очистит тормоза.
Ослабление тормозной системы – Промойте и замените тормозную жидкость.
Педаль упирается в пол и не прокачивает – проверьте главный цилиндр
Связанный вопрос
Почему мои тормоза дребезжат? Тормоза обычно гремят из-за того, что стопорные зажимы тормозных колодок изношены или отсутствуют. Это позволяет колодкам вибрировать и часто слышен дребезжащий звук внутри автомобиля. Очистка тормозов и замена клипс обычно решает проблему.
Что произойдет, если вы едете с неисправным тормозным суппортом?
Когда вы садитесь в машину и едете в школу или на работу, вы не задумываетесь о том, как она работает. Вы поворачиваете ключ и уходите.
Тем не менее, если вы задумаетесь о каждой системе, скорее всего, вы поместите тормозную систему на первое место в списке по важности. Ведь без тормозной системы ваш автомобиль довольно быстро получит серьезные повреждения, а вы сами можете получить травму.
Что вы знаете о тормозной системе? Тормозные колодки. Роторы. Тормозная жидкость. Суппорты. Есть несколько основных компонентов, которые создают эффективную тормозную систему. Если какая-либо деталь повреждена или работает неправильно,
Понимание тормозных суппортов
Хотя большинство людей понимают, что нажатие на педаль тормоза инициирует процесс торможения, они не понимают работу тормозного суппорта. Тормозные суппорты являются важной частью замедления вашего автомобиля и остановки, когда вы нажимаете на педаль тормоза.
Суппорт — это компонент дисковой тормозной системы, который используется в большинстве автомобилей в передних тормозах.
Тормозной суппорт сидит как зажим на роторе колеса. Вы можете увидеть это на большинстве автомобилей, если посмотрите через спицы на своем колесе. В суппорте находятся тормозные колодки и поршни. Его основная цель — прижать ротор, создавая трение с тормозными дисками.
Когда вы нажимаете на педаль тормоза, тормозная жидкость создает давление, в результате чего поршень движется к тормозной колодке, которая, в свою очередь, прижимает его к тормозному диску. Чем больше вы нажимаете на педаль тормоза, тем больше трение между колодками и дисками. Пока ваш автомобиль не остановится полностью.
Тормозной суппорт находится внутри колеса и соединяется с главным цилиндром через серию трубок, шлангов и клапанов. Эти соединения проталкивают тормозную жидкость через систему, чтобы заставить ее работать. Если какой-либо элемент или компонент в этой системе не работает должным образом, это может сильно повлиять на процесс торможения. И это может подвергнуть вас и окружающих вас людей опасности.
Что произойдет, если вы едете с неисправным тормозным суппортом?
Если вы едете с неисправным тормозным суппортом, вы рискуете, что вся тормозная система не будет работать должным образом.
Суппорт содержит тормозные колодки и поршни. Застрявший суппорт означает, что тормозная колодка не полностью отделяется от тормозного диска. Часть тормозной колодки будет оказывать постоянное давление на ротор во время движения. Это также означает, что часть тормозной системы будет постоянно задействована.
Это может увеличить нагрузку на всю тормозную систему. Это также может увеличить нагрузку на трансмиссию, что может привести к более раннему выходу из строя.
Как минимум это приведет к преждевременному износу тормозных колодок. Это означает, что вы будете чаще заменять тормозные колодки и подвергать себя риску, если они не срабатывают должным образом, когда вы нажимаете на педаль тормоза.
Как только вы заметите проблему, ее исправление будет вашим лучшим решением.
Когда пора менять тормозные суппорты?
Хотя вы можете не сразу заметить проблему, со временем вы начнете замечать, что ваши тормоза работают не так, как должны. Плохой суппорт может вызвать множество предупреждающих знаков, сигнализирующих о потенциальной проблеме.
Тянет вправо или влево — один из самых больших предупреждающих знаков — автомобиль, который едет не прямо. Когда вы едете по дороге, ваш автомобиль тянет вправо или влево? Когда вы тормозите, вы замечаете, что тяга становится более заметной? Если один из суппортов неисправен, это повлияет на соединение между тормозной колодкой и ротором, что приведет к нарушению функции торможения вашего автомобиля.
Тепло, исходящее от колеса – как вы понимаете, когда тормозная колодка соединяется с ротором, возникает сильное трение. Это трение выделяет огромное количество тепла. В нормальных условиях вождения это тепло быстро рассеивается. Но если связь постоянная, тепло продолжает расти. Если вы подозреваете, что суппорт застрял, остановите автомобиль и выключите двигатель. Поднесите руку к рулю, не касаясь его. Вы чувствуете больше тепла, чем другие колеса? Это может быть признаком заклинившего суппорта. Немедленно принесите на осмотр.
Грязные тормозные колодки – представьте себе весь износ тормозных колодок, который вы видите во время вождения. От льда и снега до стоградусных дней в летние месяцы ваши тормозные колодки сталкиваются с большим количеством грязи и мусора, поднимаемого с дороги во время вождения. Иногда эта грязь может скапливаться на тормозных колодках, вызывая прилипание суппорта. Механик может очистить их и заставить снова работать. Если они изношены, вы можете заменить тормозные колодки, прежде чем они вызовут новые проблемы.
Проблемы с тормозным шлангом — тормозная система состоит из нескольких частей, чтобы оставаться в хорошем рабочем состоянии.

Всё, что нужно знать об обслуживании тормозного суппорта

Что такое тормозной суппорт?

Коррозия металла

Главное — смазка!

Беречь и защищать

Новые статьи

Популярные тест-драйвы

устройство и признаки неисправности тормозной системы

Для чего нужен суппорт в автомобиле

Виды суппортов

Устройство и принцип работы

Признаки неисправностей

Ремонт суппорта

Как продлить срок службы узлов тормозной системы

как работает, как верно определить неисправность, ремонтопригодность

Как это работает

Технология

Фиксированные и плавающие суппорты

что это, как устроен, признаки неисправности :: Autonews

Что такое суппорт

Устройство суппорта

Виды суппортов

Передний и задний суппорт: в чем разница

Когда нужна замена тормозного суппорта

Причины неисправности суппортов

устройство, принцип работы, виды, неисправности

Что такое суппорт и для чего он нужен?

Виды, устройство и принцип работы

Неисправности суппортов и их признаки

Ремонт суппортов

Смазка для суппортов

Советы автомобилистам

Заключение

Принцип работы направляющих тормозного суппорта. Тормозной суппорт

Разновидности

Обнаружение поломки

Замена

Как устроен тормозной суппорт?

Неисправности тормозного поршня

Видео — Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Видео — Как вдавить поршень заднего суппорта

Типы тормозных суппортов

Принцип работы тормозного суппорта

Признаки неисправности тормозного суппорта

Способы ремонта тормозного суппорта

Как работает тормозной суппорт и что происходит, когда суппорт выходит из строя

Вы здесь

Тормозные суппорты: как они работают?

Что такое плавающий тормозной суппорт?

Чем скользящий тормозной суппорт отличается от плавающего суппорта?

Как насчет фиксированных суппортов?

Что может пойти не так с тормозным суппортом?

Покраска тормозных суппортов: как это сделать?

Как улучшить тормоза автомобиля?

Что такое инструмент для перемотки тормозного суппорта?

Где можно купить инструмент для перемотки тормозного суппорта?

Рекомендуется для вас

Последние советы и руководства

Хейнс объясняет: Блокировка Улючитесь. И что происходит, когда они становятся плохими

Вы здесь

Как работает тормозной суппорт?

Что такое плавающий тормозной суппорт?

Чем скользящий тормозной суппорт отличается от плавающего суппорта?

Как насчет фиксированных тормозных суппортов?

Что происходит, когда тормозной суппорт выходит из строя?

Как повысить эффективность торможения автомобиля?

Что такое инструмент для тормозных суппортов?

Рекомендуется для вас

Последние советы и руководства

Что такое тормозной суппорт и как он работает?

Что такое тормозной суппорт?

Как работает тормозной суппорт?

Конструкция и работа дискового тормоза с плавающим суппортом

Штифт суппорта (тапочный штифт)

Конструкция и эксплуатация дискового тормоза с фиксированным суппортом

Регулировка зазора колодки дискового тормоза

Тормозные суппорты

Как работают тормозные суппорты
