Система динамической стабилизации автомобиля ESP что это?

Принцип работы системы динамической стабилизации (ESP)

Оснащение современного автомобиля делает процесс управления простым. В то же время нельзя сказать, что это уж слишком легкое дело. Требуется учитывать много нюансов, чтобы не оказаться на обочине не только дороги, но и жизни. Важны дорожные изгибы, погодные условия, опыт вождения и многое другое. Автомобиль способен вести себя на дороге непредсказуемо. Утрата контроля может спровоцировать аварию. Как предотвратить такое развитие событий?

Содержание:

Это можно сделать с помощью ESP. Под этой аббревиатурой скрывается система, обеспечивающая курсовую устойчивость. С позиции английского языка расшифровывается так: Electronic Stability Program.

Что такое ESP

Под ней понимается система безопасности, которая посредством компьютера управляет автомобилем в нестандартных ситуациях. Если автомобиль теряет устойчивость на дороге, то есть начинает выписывать опасную траекторию, то его положение принудительно выравнивается.

ESP не является единым обозначением систем динамической стабилизации. Перед нами популярная торговая марка и не более. Поэтому будем рассматривать именно ее. Хотя своя популярность есть и у других подобных систем, например, ESC и DSC.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

Устройство

Блок ESP

Сама по себе ESP не способна выполнять возложенные на нее задачи. В помощь требуются электронные датчики. Обработкой поступающих от них сигналов занимается специальный блок. Электроника вовремя информирует систему о неадекватном поведении автомобиля, что дает возможность вернуть контроль над транспортным средством.

Перечень составных элементов формируется за счет:

  • основного блока, предназначенного для обработки сигналов от датчиков и управления конкретными устройствами;
  • датчиков, фиксирующих, с какой скоростью вращается каждое колесо;
  • датчиков, измеряющих скорость и отклонение транспортного средства по оси. Датчики этого вида находятся внутри одного корпуса;
  • контроллера, способного определить, как рулевое колесо изменяет угол поворота;
  • гидравлического блока, инициирующего тормозные усилия.

К помощникам также относят следующие системы:

  • ABS – исключение вероятности блокировки колес во время торможения;
  • EBD – распределение усилий при управлении тормозными дисками;
  • ASR – контроль того, насколько проскальзывают колеса, с последующим перераспределением крутящего момента. Исключается пробуксовка;
  • EDS – дополнение к ASR. Блокировка дифференциального механизма.

Как это работает

Курсовая стабилизация посредством ESP невозможна без ABS. Антиблокировочная система – это важный момент корректировки поведения автомобиля. Процесс стабилизации также обеспечивается за счет функциональности антипробуксовочной системы и блока, способного изменять режим работы двигателя.

Автомобиль без ESP

ESP определяет развитие заноса по нескольким параметрам. Например, при малом угле поворота колес может фиксироваться превышение поперечного ускорения и значительное изменение угла поворота транспортного средства. Это выходит за рамки «правильной езды», поэтому система начинает действовать.

На практике происходит подтормаживание конкретных колес или ослабление тормозного усилия. Гидромодулятор изменяет состояние тормозной системы в части ее давления. Работа силового агрегата корректируется. Блок-контроллер сокращает подачу топлива, что уменьшает крутящий момент, передающийся на колеса. В результате машине придается прежняя траектория.

В структуре имеется главный блок, принимающий и обрабатывающий информацию, поступающую от датчиков. Под такой информацией понимается несколько моментов: с какой скоростью вращаются колеса, в каком положении руль и насколько давление в тормозной системе соответствует норме. На основе подобных данных ESP принимает решение, как ей действовать. При этом наиболее важны сигналы от двух датчиков, считывающих поперечное ускорение и угловую скорость.

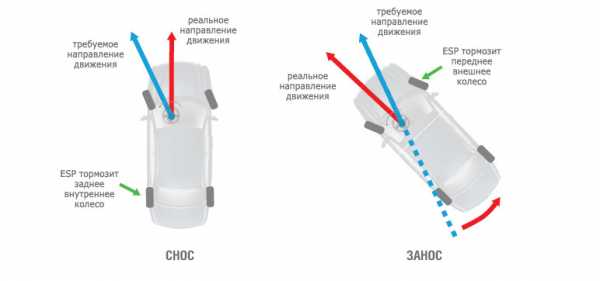

Рассмотрим на примере упрощенную схему того, как происходит курсовая стабилизация.

Занос

На блок-контроллер поступают данные:

  • задняя ось начинает смещаться по тому направлению, куда заносит;
  • величина скорости скольжения выходит за рамки допустимых значений.

Если вы опытный водитель, то поддадите газу и постараетесь выйти из заноса. Ключевое слово здесь «опытный», но за рулем в большинстве своем оказываются те, кто не был в подобных ситуациях. Они могут растеряться. Также стоит учитывать невнимательность. Именно здесь и возникает необходимость в ESP.

Система возвращает автомобиль на прежний курс с помощью торможения переднего колеса с внешней стороны.

Снос

Автомобиль с ЕСП

Датчики сигнализируют о нестандартном поведении транспортного средства:

  • фиксируется смещение передней оси по такому направлению, как внешняя сторона поворота;
  • скорость рысканья определяется как небольшая.

Система стабилизирует автомобиль, что достигается торможением заднего колеса с внутренней стороны.

Обязательность наличия ESP

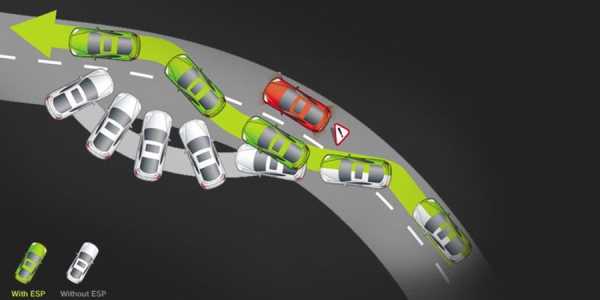

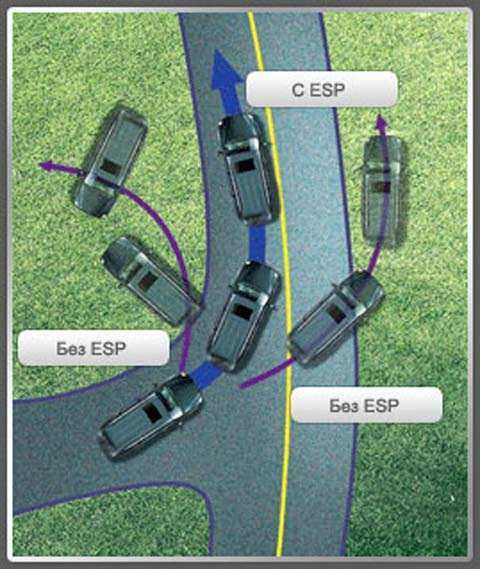

Занос машины с ESP и без него

Эксплуатируемые в странах ЕС автомобили оснащаются ESP, что узаконено с 2014 года. Это обязательно для минимальной комплектации. Что касается России, то такое правило также имеется, но оно действует лишь при сертификации новых авто. Для остальных машин усовершенствование этого плана возможно только за дополнительную плату.

Самостоятельная установка

При желании и определенном умении можно установить ESP самому. Для этого необходимо знать, какие элементы системы нужны, куда они устанавливаются, как использовать сканер и соответствующее ПО. В остальном надо будет приобрести:

  • блок-контроллер;
  • СИМ-модуль;
  • датчик рысканья;
  • штекер.

Неисправности

Сигнал о том, что ESP вышла из строя, поступает на приборную панель, где имеется контрольный указатель. Такая ситуация возможна в результате:

  • поломки блок-контроллера;
  • обрыва цепи, что преимущественно происходит с датчиками скорости;
  • выхода из строя датчика тормозного усилия и т. д.

В любом случае надо вовремя реагировать на сигнал неисправности. Для конкретизации проблемы требуется проведение компьютерной диагностики.

Вывод

Устройство ESP

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

Видео

Поделитесь с друзьями!

autoiwc.ru

обзор, технические характеристики — журнал За рулем

В этом году исполняется ровно 20 лет с момента появления первой электронной системы стабилизации автомобилей (ESP). Мы попросили специалистов фирмы Bosch помочь разобраться, что сделано за эти годы, и ответить на пять самых распространенных вопросов, касающихся настоящего и будущего системы.

1. Что представляет собой современная система ESP?

Прошло всего пара десятков лет с момента появления первой системы электронной стабилизации, а на рынке уже хорошо себя зарекомендовала ESP девятого поколения.

ЭВОЛЮЦИЯ ESP

ESP-Evolution für Pressebild 10’2014_dt und engl.ai

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения. Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере.

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обуздать занос автомобиля. Причем если первая ESP состояла из 11 элементов, то в современной системе стабилизации их всего четыре.

bosch3

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

Как только данные с одного или нескольких датчиков превысят критические значения, записанные в базе данных блока управления, программа согласно заданному алгоритму действий начнет выправлять траекторию автомобиля. Сейчас это можно сделать только короткими тормозными импульсами, затормаживая то колесо, вокруг которого автомобиль должен повернуться и изменить траекторию своего движения. Если этого недостаточно и скорость входа в поворот велика, система может чуть «придушить» двигатель, тем самым уменьшая тягу на колесах. Многим активным «драйверам» такое не понравится, но для обычного водителя это хорошее подспорье.

2. Стоит ли переплачивать за ESP при покупке нового автомобиля?

Материалы по теме

Начиная с середины 2014 года все новые автомобили, выпускающиеся в Европе, должны иметь в базовой комплектации ESP. У нас пока все не так строго: новые автомобили, которые впервые получают омологацию, должны быть оборудованы этой системой, а если на них лишь продлевают сертификат, ее наличие необязательно. Надо учитывать, что если вам необходимы различные помощники, такие как система помощи при троганье в гору, имитация блокировки дифференциала, ассистент парковки и т.д., то без электронной стабилизации не обойтись. Тем, кто не хочет ездить с «электронным ошейником», можно посоветовать выбрать старую добрую классику (до 1995 года), но найти такой автомобиль в хорошем состоянии нынче весьма проблематично. Еще лучше купить новый, но с отключаемой системой ESP. В качестве примера можно привести модель MiTo компании Alfa Romeo. В зависимости от настроения и условий движения можно выбрать одну из трех базовых настроек. Dynamic — самая агрессивная, система безопасности срабатывает в последний момент, позволяя получить полное наслаждение от вождения. Режим All Weather заточен на безопасность, все электронные помощники срабатывают быстро и по максимуму. Natural — промежуточная настройка, предназначенная для повседневной езды.

3. Можно ли дооснастить автомобиль, оборудованный ABS, системой ESP?

Очень зама

www.zr.ru

Как работает система ESP — принцип работы Electronic Stability Programm

Современный автомобиль — это сложнейшая система, в которой сочетаются многие элементы. Автопроизводители в своей борьбе за комфорт и безопасность разрабатывают и внедряют различные новейшие системы. Сейчас одна из ключевых систем в новых моделях, используемая для повышения безопасности, — это система ESP.

Если говорить проще, то это система курсовой устойчивости. Практически ни один автомобиль, среди тех, которые сходят с конвейеров в последние годы, не обходится без этого технологии.

Так что же это такое? И как работает система ESP?

Ответы на данные вопросы позволят лучше понять все особенности автомобиля, а также значительно облегчат процесс эксплуатации. Ведь чтобы получить максимум того, что предлагают производители, необходимо понимать, с чем именно приходится иметь дело.

Особенности технологии

Выполняет задачу стабилизации автомобиля

ESP (Electronic Stability Programme) — система динамической стабилизации автомобиля. Иногда встречаются и другие аббревиатуры, но чаще всего встречается именно эта. Различные компании иногда внедряют свои обозначения. Тем не менее, данный факт нисколько не влияет на то, как работает система ESP.

Активное внедрение в производство было начато в 1994 году на топовых моделях. Сейчас она стала вполне доступной для всех, поэтому прямой зависимости от класса машины уже не прослеживается.

Для чего необходима данная система

Второе название — противозаносная

Основное её назначение заключается в том, чтобы повысить безопасность в различных критических ситуациях, за счёт повышения контроля поперечной динамики автомобиля.

Благодаря ESP автомобиль гораздо меньше подвержен риску сорваться в занос или выйти на боковое скольжение. Положение машины на дороге стабилизируется и сохраняется изначальная курсовая устойчивость даже на сложных участках трассы и во время поворотов.

Отсюда пошло просторечное название системы ESP — «противозаносная».

Однако далеко не все понимают, как работает система ESP.

Принцип работы

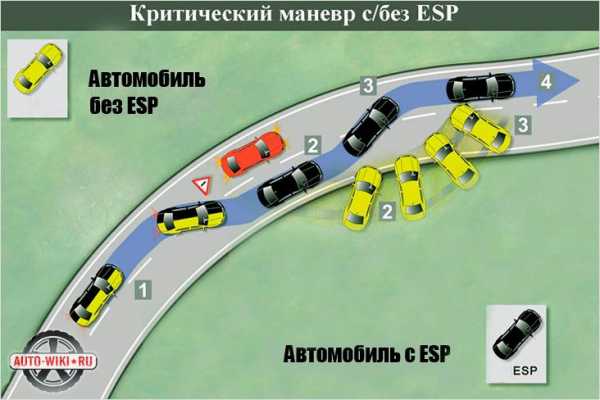

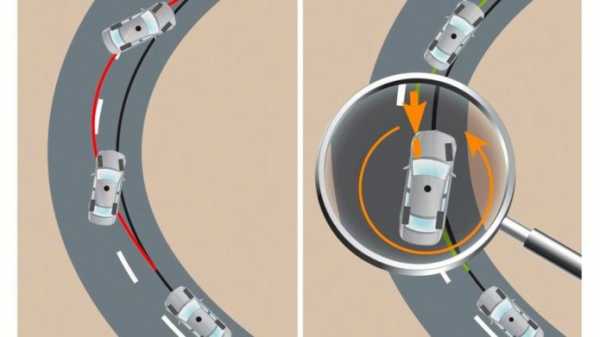

Сравнение поведения автомобилей с наличием и отсутствием системы

В автомобиле, как правило, имеется несколько подобных систем. В частности речь идёт об ABS — антипробуксовочной системе. Они тесно взаимосвязаны между собой. Отдельный блок управление считывает информацию со многих датчиков, на основе чего принимается то или иное решение. Таким образом, ESP — это лишь часть одного единого «организма» транспортного средства.

Блок управления считывает несколько параметров:

  • Скорость вращение колёс;

  • Положение рулевого колеса;

  • Давление в тормозной системе.

На основе этого удаётся получить точную и достоверную информацию относительно того, насколько правильно и устойчиво положение автомобиля на дороге.

Но наиболее важные параметры дают два других датчика:

  • Датчик угловой скорости;

  • Датчик поперечного ускорения (так называемый G-сенсор).

В случае возникновения опасности попадания в занос, именно эти два датчика первоначально фиксируют начало бокового скольжения и определяют потенциальную опасность. После этого блок управления отдаёт необходимые команды.

В этом момент система ESP уже располагает необходимой информацией о том, с какой скоростью двигается машина, в каком положении она находится, на каких оборотах работает двигатель и т.д. Различные датчики постоянно фиксируют эту информацию. Если фактическое положение автомобиля отличается от расчётного, следовательно, что-то идёт не так.

Далее контроллер практически мгновенно обрабатывает информацию и принимает необходимое решение исходя из заложенной программы. Всё это направлено на то, чтобы автоматически выровнять положение транспортного средства на дороге.

Однако как именно работает система ESP? Иными словами, как ей удаётся обеспечить необходимую стабильность и спасти транспорт с водителями и пассажирами от попадания в занос?

После принятия решения блок автомобиля автоматически контролирует вращение колёс. В этот момент они начинают вращаться не синхронно. Одни колёса замедляются по отношению к заносу, другие наоборот, отпускаются.

Тут в дело вступает другой элемент — гидромодулятор ABS.

Как уже было сказано, эти две системы работают неразрывно друг с другом.

Сейчас встречают достаточно сложные системы ESP, которые, например, способны даже контролировать особенности работы автоматической коробки передач. Они работают в любой момент движения, поэтому всегда готовы вступить в дело. В некоторых случаях автомобилисты даже не замечают, как работает система ESP — она просто мягко корректирует курсовую устойчивость. Естественно, что во многих подобных ситуациях водитель просто не в состоянии быстро принять необходимое решение, поэтому она значительно повышает безопасность движения. Сейчас многие компании стали устанавливать подобные системы на свои модели, а автомобилисты в свою очередь смотрят на их наличие при выборе транспортного средства для себя и своей семьи.

Система ESP в работе

Управляемость на любой дороге

Придает курсовую устойчивость

Автомобиль в заносе

Видео

Рассказ о системе ESP в видеоформате:

auto-wiki.ru

Как работает система стабилизации ESP: victorborisov — LiveJournal


Несмотря на тот факт, что система электронного контроля устойчивости уже более 15 лет устанавливается на автомобили, большинство водителей до сих пор не понимает как она работает. При этом существует две крайности: одни полностью полагаются на электронику не принимая в расчёт законы физики, а другие твёрдо уверены, что электроника им только мешает.

Попробуем вместе в этом разобраться.

Массовое внедрение систем контроля курсовой устойчивости началось в конце 90-х годов прошлого века. В то же время произошёл один из самых скандальных случаев в истории компании Mercedes, когда представленный осенью 1997 года новый А-класс (без системы стабилизации) позорно перевернулся на прохождении «лосиного теста». Именно этот случай в какой-то мере стал толчком к массовому оснащению автомобилей системами электронной стабилизации.

Первое время система предлагалась в качестве опции на автомобилях представительского и бизнес-класса. Затем она стала более доступной и для более компактных бюджетных автомобилей. В настоящее время система электронного контроля устойчивости является обязательной (в Европе, США, Канаде и Австралии) для всех новых легковых автомобилей начиная с осени 2011 года. А с 2014 года абсолютно все продаваемые автомобили должны быть оборудованы системой ESP.

Как работает ESP

Задача системы стабилизации помочь автомобилю двигаться в том направлении, куда повёрнуты передние колёса. В простейшем представлении система состоит из нескольких датчиков, контролирующих положение автомобиля в пространстве, электронного блока управления и насоса с раздельным управлением тормозными магистралями каждого колеса (он же используется для работы антиблокировочной системы ABS).

Четыре датчика на каждом колесе с частотой 25 раз в секунду отслеживают скорости вращения колёс, датчик на рулевой колонке определяет угол поворота рулевого колеса, и еще один датчик расположен максимально близко к осевому центру автомобиля — Yaw sensor, фиксирующий вращение вокруг вертикальной оси (обычно это гироскоп, но в современных системах используются акселерометры).

Электронный блок сопоставляет данные о скорости вращения колёс и боковых ускорений с углом поворота рулевого колеса и если эти данные не совпадают, то происходит вмешательство в систему подачи топлива и тормозные магистрали. Важно понимать, что система стабилизации не знает и не может знать правильную траекторию движения, всё что она делает — пытается направить автомобиль в том направлении, куда водитель повернул руль. При этом система стабилизации способна сделать то, что физически не способен сделать ни один водитель — выборочное притормаживание отдельных колёс автомобиля. А ограничение подачи топлива используется для того, чтобы прекратить ускорение автомобиля и максимально быстро его стабилизировать.

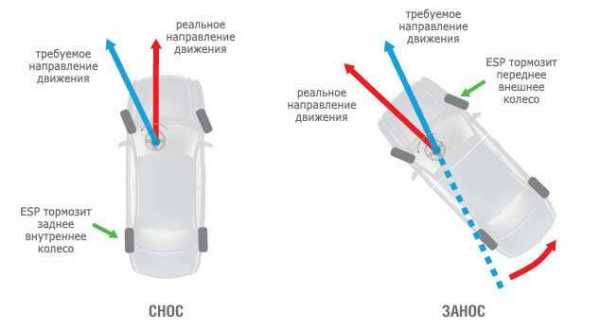

Существует два основных случая отклонения автомобиля с намеченной траектории: снос (потеря сцепления с дорогой и боковое скольжение передних колёс автомобиля) и занос (потеря сцепления с дорогой и боковое скольжение задних колёс автомобиля). Снос возникает в том случае, когда водитель пытается выполнить манёвр на высокой скорости, и передние колёса теряют сцепление с дорогой, автомобиль прекращает реагировать на вращение рулевого колеса и продолжает двигаться прямо. В этом случае система стабилизации затормаживает заднее внутреннее к повороту колесо, тем самым удерживая автомобиль от сноса. Занос обычно возникает уже на выходе из поворота и преимущественно на заднеприводных автомобилях при резком нажатии на педаль газа, когда задняя ось поскальзывается и начинает двигаться наружу поворота. В этом случае система стабилизации затормаживает внешнее переднее колесо, тем самым гася начинающийся занос.


На самом деле для динамической стабилизации автомобиля используется выборочное торможение с различной интенсивностью не только одного колеса. В некоторых случаях используется торможение двух колёс одной стороны одновременно или даже трёх (кроме внешнего переднего).

Некоторые водители считают, что система стабилизации мешает им ездить, однако простейший эксперимент на ледовой трассе со среднестатистическим водителем за рулём показывает, что без системы стабилизации у него гораздо больше шансов вылететь с трассы, не говоря уже о том, что лучшее время он способен показать только при помощи со стороны электроники.

Если вы не имеете титула мастера спорта по авторалли и при этом уверены, что система стабилизации мешает вам ездить — значит вы просто не умеете ездить правильно и совершенно не знакомы с законами физики, балансом автомобиля и техникой управления автомобилем. А на дорогах общего пользования не существует ситуаций, где отсутствие системы стабилизации может помочь избежать аварии. Больше всего претензий к системе стабилизации у водителей, которые не понимают простой истины: Электроника пытается направить автомобиль в том направлении, куда повёрнуты передние колёса.

У разных автопроизводителей разные настройки чувствительности и скорости срабатывания системы стабилизации. Это в том числе связано с массой и габаритами автомобиля. Некоторые системы обладают крайне высокой чувствительностью, это сделано потому, что снос и занос проще всего погасить в самом начале, не дожидаясь критических углов отклонения автомобиля от траектории.

Система стабилизации будет лишней только в двух случаях — либо вы хотите эффектно покружиться волчком, либо вы мастер спорта и на гоночной трассе у вас стоит задача проехать как можно быстрее. В этом случае система стабилизации будет мешать использовать управляемый занос для доворота автомобиля (особенно при использовании техники смены скольжения с одной стороны на другую), а ограничение подачи топлива не позволит ускоряться в боковых скольжениях.

При этом даже включенная система стабилизации в разумных пределах позволяет скользить боком в управляемом заносе. Всё, что для этого нужно — не вращать руль в сторону заноса, т.к. это приведёт к моментальному вмешательству электроники (машина скользит в одну сторону, а поворачивая руль вы направляете её в другую). Если же на выходе из поворота вам надо ускориться, а система стабилизации ограничила подачу топлива, то просто поставьте руль прямо, реальное направление движения автомобиля совпадёт с требуемым и система стабилизации прекратит своё вмешательство. То есть необходимо просто ездить правильно, чтобы передние колёса всегда были направлены туда, куда реально едет автомобиль.

Но учиться правильно управлять автомобилем нужно с выключенной системой стабилизации, иначе у вас не будет навыков чтобы определить начало сноса или заноса, и соответственно правильно рассчитывать скорость при выполнении манёвров. Единственной возможностью в случае, если автопроизводитель не предусмотрел возможность отключения электроники штатными средствами — отключить один из датчиков скорости с любого колеса или предохранитель насоса ABS. При этом следует иметь ввиду, что вы также лишитесь антиблокировочной системы и системы распределения тормозных усилий по осям.

Система стабилизации не в силах изменить законы физики и она эффективна до тех пор, пока не достигнут предел сцепления шин с дорогой. Во всех остальных случаях она является главным элементом активной безопасности любого современного автомобиля.

victorborisov.livejournal.com

ESP: что это такое в машине

Перед современными конструкторами автомобилей вопрос безопасности стоит как нельзя остро. Быстрые автомобили, безумный темп жизни, низкая культура вождения и коварные погодные условия провоцируют возникновение множества трудных и опасных ситуаций на дорогах. Сегодняшняя статья посвящена теме ESP: что это такое в машине?

ESP – это пневмоэлектронная система безопасности, относимая к категории активных средств противодействия заносу автомобиля. В России больше прижилось название «система электронного контроля устойчивости». Первые опытные образцы системы появились ещё в 1960-х годах, когда немецкий концерн «Daimler-Benz» запатентовал своё новое изобретение с лаконичным названием «Управляющее устройство». Впрочем, первые ходовые испытания серийных образцов прошли лишь в 1994 году и с 1995 года активно устанавливались на премиальные модели Mercedes S-класса.

ESP: что это такое в автомобиле

Зачастую систему ESP называют системой динамической устойчивости автомобиля. Кстати говоря, вариантов аббревиатур и названий множество: ESC, VDC, VSC, DSC, DSTC, в зависимости от производителя машины, но сути это не меняет – всё это одна и та же система.

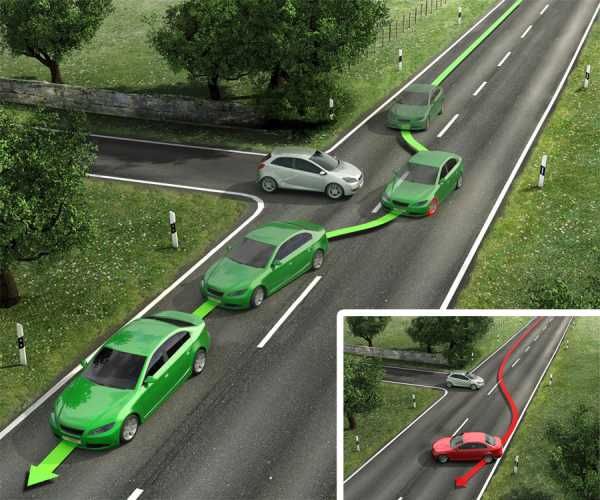

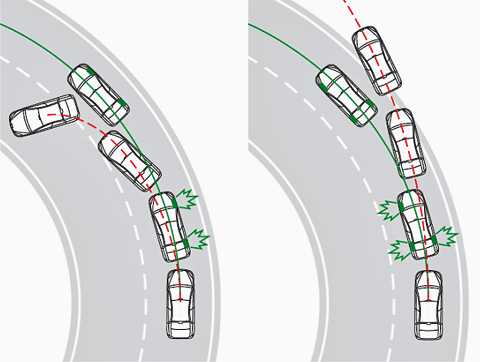

Схема торможения автомобилей с и без ESP

Главная задача ESP – обеспечение контролируемого и отзывчивого управления автомобилем вне зависимости от степени потери его управляемости. В каком-то смысле эта система является расширенной версией антиблокировочной системы (ABS), за тем исключением, что контролируется не степень блокировки, а момент сила колеса (силы его вращения). В упрощённом виде система состоит из 3 главных модулей:

  • Центрального компьютера;
  • Измерительных механизмов: акселерометра, датчика положения рулевого колеса;
  • Системы передачи информации.

ESP не является самостоятельной системой и может выполнять свои функции только в сочетании с другими компонентами автомобиля:

  • Системой распределения тормозных усилий;
  • Антиблокировочной системой;
  • Системой контроля тяги;
  • Антипробуксовочной системой.

ESP сохраняет траекторию движения, курсовую устойчивость и стабилизирует автомобиль во время выполнения маневров

Становится понятным, что ESP только интерпретирует данные, получаемые с измерительных датчиков, затем вмешиваясь в управление путём задействования тормозных механизмов и вышеперечисленных вспомогательных систем безопасности. В расчётах участвуют следующие основные параметры:

  • Частота вращения колёс;
  • Частота оборотов мотора;
  • Давление в тормозных магистралях;
  • Частота срабатывания ABS;
  • Положение рулевого колеса;
  • Положение педали газа;
  • Положение дроссельной заслонки;
  • Угловая скорость по вертикальной и горизонтальной оси;
  • Значения поперечного ускорения (в простонародье G-сенсор).

Принцип работы

Принцип действия системы динамической устойчивости заключается в контролируемом включении тормозных механизмов каждого из колёс автомобиля по отдельности. Логика работы строится на физических явлениях, называемых избыточной и недостаточной поворачиваемостью.

В случае заноса акселерометр моментально считывает факт появления малейшего углового перемещения кузова машины (вращения). Если в этот момент угол поворота руля не соответствует положению, способствующему выходу из заноса, либо выхода из заноса не происходит (скользкая дорога) – фиксируется факт недостаточной поворачиваемости. ESP начинает активно затормаживать одно из передних колёс для того, чтобы помочь автомобилю и водителю вывести его из заноса.

ESP помогает водителю вывести автомобиль из заноса

Напротив, если автомобиль начинает уходить в занос после резкого поворота руля, то фиксируется факт избыточной поворачиваемости автомобиля, и ESP затормаживает колесо, чтобы препятствовать действиям водителя. Именно этот момент чаще всего замечают водители, автомобиль перестаёт слушаться педали акселерометра, находясь на грани срыва в занос.

Это важно! Система курсовой устойчивости не только притормаживает необходимые колёса, но и регулирует тягу мотора, вплоть до полного отключения электронной педали газа.

Архитектура более дорогих автомобилей заранее проектируется под применение ESP. В таких машинах ESP напрямую уменьшает подачу топлива в двигатель, взаимодействует с адаптивным круиз-контролем, а автоматическая трансмиссия способна «сбрасывать» скорости или переключаться в специальные режимы повышенной проходимости.

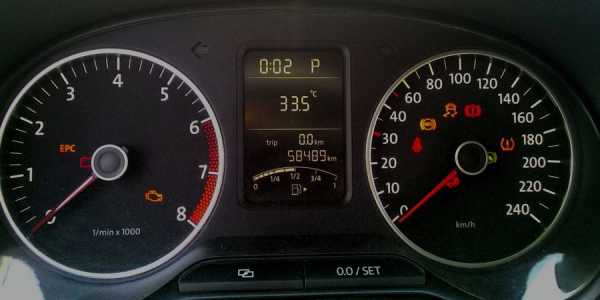

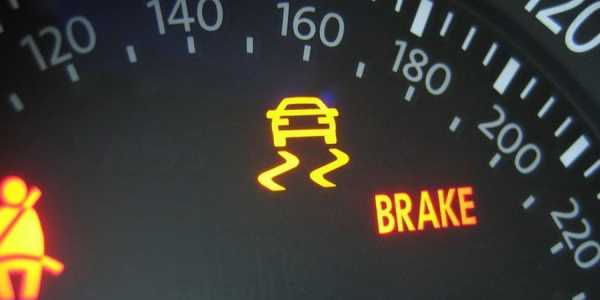

Почему горит лампа на панели приборов

Как и остальные компоненты безопасности, система ESP имеет лампу на приборной панели любого автомобиля, который ею оборудован. Лампа может подавать различные сигналы в зависимости от модели и производителя автомобиля, но три из них универсальны:

  1. Лампа ESP моргает во время своей работы – попытки привести автомобиль в устойчивое положение. В зависимости от автомобиля, моргание лампы также наблюдается в процессе работы антипробуксовочной системы.
  2. Лампа ESP не горит. На неподвижной машине это означает, что все элементы системы работают штатно, а на двигающемся, что в текущий момент времени система не вмешивается в управление
  3. Лампа ESP постоянно горит. Это тревожный сигнал, сигнализирующий о неисправности одного из компонентов системы. Суммарное количество компонентов, участвующих в работе системы стабилизации, превышает 15 единиц. Самостоятельная диагностика – практически невыполнимая задача. Загорание лампы вызывает даже неравномерный износ колёс, когда блок управления замечает ненормальную разницу в частоте вращения колёс и уходит в аварийный режим. Тот же эффект вызывается установкой нового запасного колеса вкупе с сильным износом оставшегося комплекта покрышек.

Если автомобиль оборудован системой ESP, на приборной панели имеется соответствующая лампа, которая отображает работу или неисправность

Если вы относитесь к числу людей, не любящих сервисы, можно попробовать определить неисправность самому:

  • Водитель случайно самостоятельно отключил её. На некоторых автомобилях система не включается самостоятельно при достижении 50 км/ч, а значит, водитель постоянно ездит с горящей лампой.
  • Проверить состояние покрышек.
  • Проверить напряжение в бортовой сети. Блок управления отключается при низких значениях.
  • Проверить состояние гидроблоков ABS: хоть и редко, но они служат причиной поломки.

Это важно! Иногда случаются проблемные ситуации, когда ошибка ESP возникает периодически, а лампа может начинать гореть в самых замысловатых случаях. В таком случае машина эксплуатируется с постоянно подключённым сканером ошибок.

Во всех остальных случаях правильным поступком станет обращение в автосервис и проверка кодов ошибок сертифицированным сканером. Отсутствие ошибок, как правило, всё же сигнализирует о неисправности гидроблока ABS, в остальных случаях комбинация ошибок позволить определить неисправный узел.

Когда нужно отключать ESP

Вокруг отключения системы стабилизации возникают горячие споры. С одной стороны рубежа водители с горячей кровью – любители острых ощущений и запредельных углов заноса. С другой стороны – опытные водители, предъявляющие аргумент, что система стабилизации мешает выйти из очень сильного заноса. Для того чтобы развеять лишние мифы относительно отключения ESP, перечислим её минусы:

  1. ESP не умеет выводить переднеприводные автомобили из сильного заноса, т. к. для этого нужно не уменьшение, а резкое увеличение крутящего момента на передних колёсах.
  2. На полноприводных автомобилях в условиях гололёда увеличение крутящего момента также предпочтительнее торможения.
  3. ESP ведёт себя неадекватно на рыхлом снегу при небольшой скорости движения.
  4. На сильно сдутых колёсах ESP может сильно мешать водителю.

Иногда систему ESP требуется отключать

Плюс у системы один, и он перекрывает все вышеперечисленные недостатки – скорость реакции ESP в нештатных ситуациях значительно выше, чем у человека. В большинстве случаев за рулём находится водитель, незнакомый с приёмами экстремального вождения, а значит, система курсовой устойчивости станет для него спасительной ниточкой в ситуациях, требующих безотлагательных действий. В качестве бонуса система добавляет значительную часть комфорта от вождения, устраняя крены при поворотах и динамичной езде.

Отключать ESP следует при необходимости проехать небольшое бездорожье, скажем, подъём по сырой траве, почве или снегу, при выезде с заледеневшей городской парковки и в других ситуациях, когда работа системы стабилизации не требуется, а её срабатывание — ложная мера безопасности. Во всех перечисленных условиях система будет «душить» двигатель и мешать преодолению сложившихся дорожных условий.

Это важно! При выезде из глубокой колеи не отключайте ESP, т. к. большинство современных седанов оснащены системой контроля тяги, работающей с ней в паре.

Видео: почему так важна стабилизация

Электронная система стабилизации стала неотъемлемой частью безопасного и комфортного движения в автомобиле. Хоть и относящаяся к вспомогательным, эта система спасает множество жизней, а её минусы незначительны и компенсируются аккуратным вождением. Будьте аккуратны за рулём и получайте от вождения только удовольствие!

carnovato.ru

что это такое в машине, принцип работы, отключение

Система курсовой устойчивости (часто встречается определение «динамическая стабилизация») авто получила название SP или ESP. Подобные разработки есть у многих ведущих производителей, поэтому отличаются некоторыми нюансами использования. Наша статья расскажет побольше о ESP, что это такое в машине, принцип работы и основные параметры программы.

Что такое ESP

Основой системы являются разработки концерна Mercedes-Benz, начавшиеся еще с 1959 года. Впервые протестированная программа была установлена в 1995 году, после чего совершенствовалась и дополнялась новыми компонентами. Следует отметить, что рассматривать систему ESP в автомобиле необходимо не как отдельную часть, а в составе комплекса активных мер безопасности во время движения.

ESP взаимодействует с другими датчиками безопасности в авто:

  • ABS — антиблокировочная система, которая позволяет предотвратить блокировку колес в момент торможения.
  • EBD — система распределения тормозных усилий, главная функция которой — оценка сцепления покрытия каждого колеса, соответственно чему контролируется распределение тормозных усилий.
  • EDS — электронная блокировка дифференциала, срабатывание которой происходит при проскальзывании одного из колес авто.
  • ASR — обозначение противобуксовочной системы, предназначенной для предупреждения пробуксовки колес ведущей оси и контролирующей тяговые усилия.

Система оснащена специальными датчиками, предоставляющими основную информацию во время движения авто. Это скорость вращения каждого из колес, угол поворота вокруг своей оси и контроль тормозных усилий. Также система анализирует данные, полученные при повороте рулевого колеса, соответственно чему и выполняется заданный алгоритм для стабилизации движения авто. Обобщенное понятие: система стабилизации ESP позволяет вернуть контроль над управлением авто и помочь водителю вывернуть транспорт при заносе.

Принцип работы ESP

Использование данной системы повышает безопасность управления авто, позволяет стабилизировать его движение в экстренных ситуациях. Подобное возможно благодаря электронному блоку управления, подключенному к бортовому компьютеру и позволяющему анализировать все действия автомобиля, распознать возможные проблемы и предупредить ДТП. Любые отклонения в поведении авто на дороге, противоречившие безопасному вождению являются поводом для «вмешательства» системы.

В чем заключается «помощь» системы:

  • Ослабление тормозного усилия в ситуации, когда запаниковавший водитель вдавливает педаль тормоза в пол.
  • Подтормаживание определенных колес при вероятности заноса.
  • Корректировка работы двигателя во время выполнения нестандартного маневра.

Упрощенная трактовка принципа работы ESP не дает полное представление о работе системы. На самом деле алгоритм принятия решений гораздо сложней, в расчет берутся практически все данные о скорость и параметрах движения колес, углах поворота и возможной нестандартной манере управления авто. Основная функция этого «помощника» — предупредить возможное появление заноса при движении, выровнять траекторию пути и вернуть контроль управления.

Можно ли отключить ESP, зачем и как это сделать

Разобравшись хотя бы в общих чертах, как работает ESP в автомобиле, некоторые водители начинают задумываться о целесообразности использования данной системы. Подвох в том, что отключение ESP автоматически ведет за собой несрабатывание и других электронных ассистентов, таких как антиблокировочная и противобуксовочная система. Срабатывание этих помощников может сослужить плохую службу в некоторых ситуациях, например, когда машина уже увязла в снежной каше, а двигатель не заводится именно по причине хорошей работы этих систем.

Отключение ESP происходит следующим образом:

  • На приборной панели необходимо активировать режим «ESP off».
  • Отключить опцию в настройках бортового компьютера.

Временное отключение поможет выполнить «раскачку» машины и миновать проблемный участок. Следует отметить, что предварительно необходимо убедиться, что колесам не мешает серьезное препятствие в виде снежных глыб, камня или льда. Пробуксовка колес проводится на показаниях 2500 – 3000 об/мин, иначе можно увязнуть еще сильней. После выполнения маневра, систему необходимо включить, ведь это важно для безопасной поездки в дальнейшем.

Для обеспечения комфортного и безопасного движения в современных автомобилях используется много разных систем управления. ЭБУ авто получается много переменных данных, проводится их анализ и выдает оптимальные решения каждую секунду, обеспечивая водителю неоценимую помощь в экстренных ситуациях на дороге. На некачественном покрытии, в гололед или экстренных ситуациях, срабатывает система электронного контроля устойчивости ESP, которая помогает предотвратить занос авто и выровнять его траекторию. Полагаясь исключительно на свои навыки и скорость реакции, в подобных ситуациях возрастает риск ДТП, поэтому подобные меры безопасности вовсе нелишние и уже входят в обязательный перечень комплектования современных автомобилей.

jrepair.ru

Система курсовой устойчивости ESP как способ избежать заноса

Система курсовой стабилизации автомобиля в движении имеет 20-летнюю историю развития, в течение которой она получила всеобщее признание, и применяется в настоящее время практически на всех моделях современных автомашин. Она предназначена для автоматической корректировки курсового положения автомобиля в условиях заноса.

ESP стабилизирует положение автомобиля в условиях заноса

Каждый производитель автомобильной техники систему курсовой устойчивости на своих моделях называл по-разному. Поэтому она имеет много разных сокращённых наименований, способных ввести в заблуждение неискушённых автолюбителей. Первые автоматы курсовой стабилизации немецких автомобилей Mercedes Benz и BMW получили название Elektronisches Stabilitatsprogramm.

ESP и его синонимы

Содержание статьи

Аббревиатура этого наименования ESP получила самое большое распространение и применяется практически на всех моделях европейских и американских производителей авто. На других моделях можно встретить такие сокращения и названия системы курсовой устойчивости:

  • на моделях Hyundai, Kia, Honda её принято называть Electronic Stability Control ESC;
  • на моделях Rover, Jaguar, BMW устанавливается динамический стабилизатор управления Dynamic Stability Control – DSC;
  • на Volvo она носит название Dynamic Stability Traction Control – DTSC;
  • на японских марках Acura и Honda она получила название Vehicle Stability Assist – VSA;
  • на «Тойотах» применяется наименование Vehicle Stability Control — VSC;
  • такое же оборудование под именем Vehicle Dynamic Control (VDC) используется на авто марки Subaru, Nissan и Infiniti.

Несмотря на большое количество имён, всё это оборудование используется для достижения одной цели – помочь водителю справиться с управлением на скользкой, мокрой или покрытой гравием дороге, где маневрирование автомашины приводит к заносам и потере курса.

Система курсовой устойчивости глазами экспертов

Основная цель этой системы состоит в предотвращении срыва автомобиля в занос и бокового скольжения за счёт изменения передаваемого момента вращения на одно из колёс ведущей пары.При этом происходит предотвращение дальнейшего развития начавшегося заноса и стабилизируется положение машины на траектории перемещения во время выполняемого манёвра на скользкой дороге. В отдельных технических источниках она называется противозаносной системой, потому что такая ESP в автомобиле устраняет заносы и обеспечивает этим устойчивость удержания курса.

Эта картинка хорошо иллюстрирует работу системы ESP, которая удерживает автомобиль в крутом повороте

Действенность использования оборудования автоматической курсовой стабилизации подтверждается научными изысканиями, проведёнными экспертами американского института IIHS. По результатам проведённых исследований было выявлено, что использование ESP в автомашинах, попавших в дорожное происшествие, сократило смертность ДТП от 43 до 56%. Случаи переворачивания авто со смертельным исходом снизились на 77-80%. Автомобиль, оборудованный ESC, имеет значительно меньшую вероятность опрокидывания по сравнению с необорудованным автомобилем.

Данные германских страховых компаний свидетельствуют о том, что 35-40% всех смертельных ДТП могли бы быть предотвращены либо иметь более благоприятный исход, если бы на авто их участников была установлена система курсовой устойчивости. По мнению экспертов, данное оборудование однозначно оказывает помощь автолюбителю в экстремальных ситуациях. Оно во многих случаях является палочкой-выручалочкой малоопытных автолюбителей.

Устройство и работа оборудования ESP

Современное оборудование контроля курсовой стабильности работает в комплексе с системой антиблокировки колёс ABS, заодно используя её механизмы. Единый комплекс этих двух систем работает согласованно, выполняя одновременно несколько процедур по обеспечению безопасного движения автомобиля. Структура системы курсовой устойчивости состоит из:

  • управляющего блока, представляющего собой контроллер, непрерывно сканирующий состояние различных сигнализаторов и считывающий их сигналы;
  • датчики АБС, определяющие скорость вращения колёс;
  • датчики разворота рулевого колеса;
  • датчики давления в цилиндрах тормозов;
  • G-сенсор, прибор чувствительный к боковой скорости и ускорению автомобиля и фиксирующий появление скольжения в боковом направлении.

Таким образом, на входах контроллера постоянно имеется информация о скорости движения, об угле разворота руля, оборотах двигателя, давления в цилиндрах тормоза, об угловой скорости поперечного скольжения и её градиенте. Информация с датчиков непрерывно сравнивается с расчётными данными, запрограммированными в контроллере. При наличии отклонений контроллер вырабатывает корректирующие управляющие сигналы, поступающие на исполнительные механизмы тормозных цилиндров, подтормаживающие соответствующие колёса для возвращения траектории движения автомобиля к расчётной кривой.

Выбор подтормаживающих колёс и степень их торможения определяется системой автоматически и индивидуально, в зависимости от возникающей ситуации. Для автоматического торможения колёс применяется гидравлический модулятор ABS, который создаёт дополнительное давление в тормозных цилиндрах. В то же время в систему подачи топлива на двигатель поступает опережающий сигнал, уменьшающий поступление горючей смеси. В результате одновременно с торможением осуществляется уменьшение вращающего момента, подаваемого на колесо.

Примеры и особенности работы системы ESP

Чтобы наглядно представить, что такое ESP в автомобиле, обратите внимание на рисунки.

На этой иллюстрации все прекрасно видно и понятно

На данной картинке показаны линии вероятного движения автомобиля при превышении максимально допустимой скорости вхождения в крутой вираж на трассе. При повороте руля начинается занос машины. На левом рисунке красным пунктиром показана линия движения автомобиля без ESC при торможении водителем (машину разворачивает поперёк с выездом на встречную полосу). На правом рисунке красным пунктиром обозначена траектория движения без торможения, когда машину выносит в кювет. Зелёной линией и факелами на обеих картинках обозначены траектория движения автомобиля, оборудованного системой ESC, и колёса, которые автоматически подтормаживаются системой при появлении заноса.

Благодаря выборочному торможению системы ESP происходит стабилизация направления движения автомобиля

Система контроля срабатывает и действует в любых ситуациях, будь то разгон, накат или торможение. Алгоритм работы схемы контроля определяется возникающей ситуацией и системой привода колёс. Например, если при повороте машины влево срабатывает датчик заноса заднего моста, то ESC сокращает подачу топлива в двигатель и замедляет скорость. Если данная мера не устраняет занос, то происходит частичное торможение переднего правого колеса. За этой операцией следует дальнейшее действие по установленной программе, пока не будет устранено возникшее боковое скольжение задних колёс.

В ESP предусмотрена возможность регулирования трансмиссии в автомобилях с электронным управлением АКПП. В таких автомобилях происходит автоматическое переключение на низшую передачу при появлении скольжения по аналогии с зимним способом вождения. Опытные водители, которые привыкли ездить на предельных скоростях и возможностях, отмечают, что система стабилизации курса мешает водить автомашину в таком режиме.

Система стабилизации машины ESP. Принципы управления

Такие ситуации могут возникать в определённые моменты, когда требуется увеличить тягу двигателя, а система контроля наоборот уменьшает её, устраняя скольжение автомобиля. Для таких случаев конструкторы устанавливают выключатели, с помощью которых можно принудительно отключить контрольную систему и осуществлять полностью ручное управление автомашиной.

Оборудование автоматической стабилизации курса входит в бортовой комплекс активной безопасности машины. Основное достоинство системы в том, что оборудованный ею автомобиль становится более послушным и нетребовательным к квалификации водителя. От него требуется только поворачивать руль, а система уже дальше самостоятельно выполняет все необходимые действия для правильного выполнения манёвра.

Однако всегда нужно помнить, что эта система также имеет пределы своих возможностей. При слишком большой скорости или слишком маленьком радиусе поворота даже самая совершенная система контроля устойчивости не сможет спасти машину от неконтролируемого заноса и переворота

avtomotoprof.ru
