Что такое ШРУС в автомобиле: устройство

Владельцам транспортных средств с передним приводом стоит знать, что такое ШРУС в автомобиле. Данный узел имеет еще несколько жаргонных названий среди бывалых автомобилистов.

Содержание

• 1 Важность установленного узла
• 2 Каким образом работает и как устроен ШРУС
• 3 Разновидности конструкций
  • 3.1 Шариковые
  • 3.2 Трипоидный
  • 3.3 Кулачковые
  • 3.4 Спаренные карданные
• 4 Возможные неисправности узла
• 5 Применение смазочных материалов

Важность установленного узла

Желающим иметь представление о том, каким образом расшифровывается аббревиатура ШРУС, подскажем, что за этими литерами скрывается шарнир равных угловых скоростей. Применение его стало актуальным в период разработки первых машин с передним приводом. Преимущества подобного типа транспорта знает практически каждый автолюбитель, так как в их перечень входят такие плюсы:

• более предсказуемая и эффективная управляемость машиной;
• повышенная степень проходимости, в отличие от заднеприводных аналогов;
• экономичный расход топлива.

Одной из основных проблем, возникающих в процессе передачи вращения, служили немалые потери мощности. Также к минусам переднеприводной конструкции относили другие факторы:

• стандартные крестовые шарниры чрезвычайно быстро выходили из строя;
• на колеса вращение передавалось достаточно неравномерно;
• в процессе работы на обычных шарнирах появлялась чрезмерная вибрация;
• основные элементы, участвующие в передаче движения (валы, шестерни, шлицевые соединения и пр.), подвергались чрезмерно интенсивным силовым нагрузкам.

Изобретенный инженерами-автомобилистами автомобильный ШРУС в первой четверти прошлого века помог разрешить описанные технические проблемы. Новый узел стал передавать получаемую мощность практически без потерь к колесам.

Успех применения шарнира в переднеприводной технике позволил задействовать принцип и в заднеприводном транспорте. Подобный узел автокомпании монтируют в авто с ведущей второй парой и с независимой подвеской.

Принято считать, что одним из родоначальников подобной конструкции стал французский изобретатель Грегуар. Он получил официальный патент на кулачковый механизм в двадцатых годах прошлого века. Формат спаренного кардана равных угловых скоростей оказался востребованным в машинах американских марок.

Благодаря своей оригинальной форме многие автомобилисты называют такой шарнир «гранатой». Соответственно, граната и ШРУС — это одно и то же, поэтому можно пользоваться и таким прозвищем автомобильного узла. Похожий на опасные боеприпасы элемент конструкции автомобиля способен передавать вращение при значительных углах поворотов колес, которые могут достигать 70 градусов.

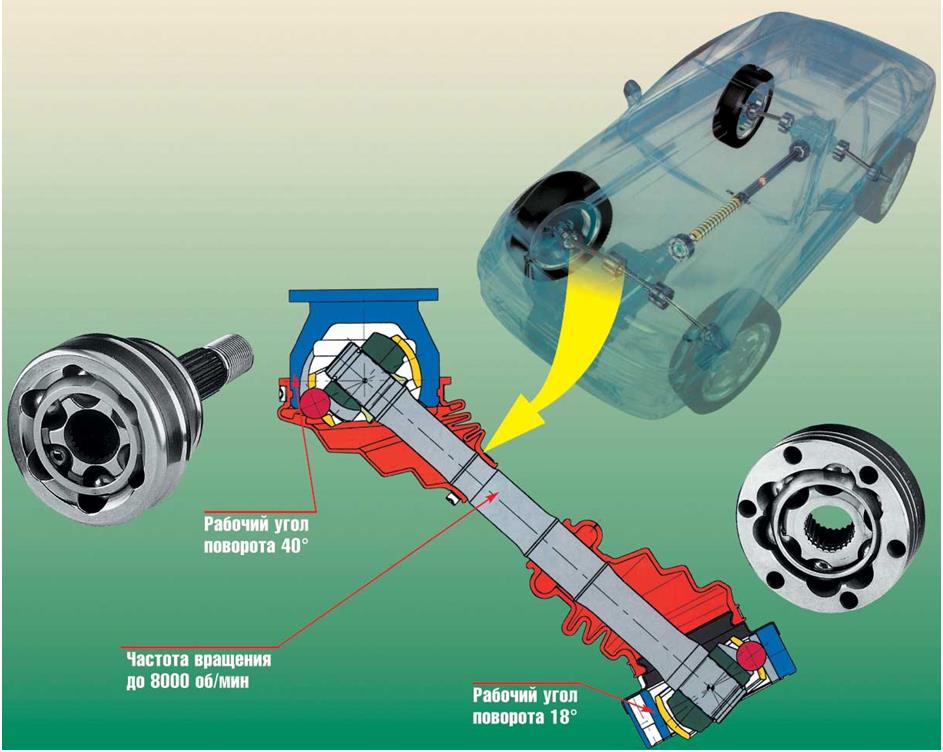

Каким образом работает и как устроен ШРУС

Устройство ШРУСа автомобиля во многом зависит от типа данного автомобильного узла. Аналогичные гомокинетические шарниры можно обнаружить не только на переднеприводных авто, но и на полноприводных машинах.

Обычно на одном приводе с каждой стороны присутствует два варианта шарниров: внутренний и внешний. Между ними мало конструкционных различий. Получается, что всего в авто оказывается четыре «гранаты». Данный тип сборки позволяет добиться максимального выкручивания колес без существенного снижения мощности и без большого силового нагружения соединений.

Диагностические работы с узлом могут быть проведены в любом автосервисе или в гаражных условиях. Принято считать, что ШРУСы не относятся к ремонтопригодным конструкциям. Если происходит их износ или существенное механическое повреждение, то проводится полная замена шарниров.

Чтобы понять, как работает ШРУС и где он располагается, достаточно заглянуть со стороны дна автомобиля в подкапотную зону. Визуально «граната» напоминает подшипник, только большего размера. Традиционно в конструкцию входят такие элементы:

• корпус цилиндрической формы, оснащен обоймой с радиальными или продольными канавками;
• металлический сепаратор, помогающий фиксировать шарики в своих зонах;
• комплект из шести шариков, изготовленных из прочной легированной стали;
• обойма внутри в формате звезды;
• дополнением корпуса служит шлицевой ведущий вал (представляет собой ручку «гранаты»), соединенный с выходными валами от КПП или с передними ступицами.

Внутренние шарниры, контактирующие с коробкой передач, помогают компенсировать колебания подвески в вертикальной плоскости. Задачей второй пары (внешней) является передача крутящего момента на колеса при любом образовавшемся угле поворота с минимальными потерями.

Для фиксации ШРУС на приводном валу инженеры предусмотрели обязательное стопорное колечко. Оно монтируется с тыльной стороны внутренней обоймы. Для предотвращения проникновения механических загрязнителей снаружи предусмотрены конструкцией резиновые пыльники, изготовленные в виде гармошки. Они фиксируются по краям при помощи затяжных хомутов.

Важно знать, что внешний и внутренний ШРУС отличаются между собой формами канавок и наружных обойм. Внутренний оснащен шестью полукруглыми пазами, нарезанными вдоль основной оси вала, а на внешнем расположение канавок – радиальное.

Нормальным является положение у приводных валов такое, при котором обеспечен конструкционный небольшой уклон в сторону ступиц. Во время движения транспортного средства по неровной дороге полуось в вертикальной плоскости полуось слегка колеблется, что сопровождается перемещением шаров в продольных пазах внутренних шарниров.

Соответствующие процессы происходят в наружной паре. Во время поворота шары перекатываются вместе с сепаратором в радиальных пазах. При этом осуществляется изменение положения внешней обоймы относительно внутренней. Происходит передача крутящего момента на шары и наружную обойму от шлицевого хвостовика, а далее к ведомому валу и второй обойме.

Основная задача, возложенная конструкторами на данные шарниры, состоит в том, чтобы обеспечить аналогичные скорости вращения для каждого из колес во время любого типа поворота. Основным отличием передней «гранаты» от заднего редукторного привода является то, что ШРУС вынужден функционировать в условиях густой смазки, охватывающей сопрягающиеся элементы. Для отечественных машин традиционно используют смазочный материал марки «ШРУС-4».

Разновидности конструкций

В процессе разработок конструкторы пытались сформировать оптимальный формат для шарнира. Формировались оптимальные параметры для узла. В результате на серийных автомобилях можно встретить одну из четырех разновидностей конструкции.

Шариковые

Данный тип является наиболее распространенным в легковых автомобилях отечественных и зарубежных марок. В его основе предусмотрен наружный корпус с шестью канавками и внутренняя обойма с аналогичным количеством канав. Разделяет их блок из шести шариков, удерживаемых сепаратором.

В процессе работы шары движутся по пазам. Таким образом обеспечивается передача крутящего момента даже под большим углом.

Трипоидный

В подобной конструкции шарики отсутствуют. Вместо них момент передается благодаря роликам. Трипоидный ШРУС внутри удерживает ролики внутри чаши на пальцах опоры за счет встроенных подшипников.

Момент начинает передаваться в процессе смещения положения роликов. Основным транспортом, где удастся выявить подобные узлы, являются легковые автомобили или малотоннажные грузовики.

Кулачковые

В некоторых источниках такие ШРУСы иногда называют «сухариковыми». В состав входит пара вилок и пара фасонных дисков. Инженеры обеспечили большую площадь контакта каждой вилки, что позволило отдельным элементам подобных шарниров в процессе эксплуатации стойко переносить высокую силовую нагрузку.

Рекомендуется использовать подобный тип на автотранспорте, рассчитанном на невысокие скорости. Иначе происходит существенное повышение температуры в местах сочленения и быстрый выход узла из строя. Принцип работы ШРУСа кулачкового типа актуален для грузового транспорта с высокой тоннажностью.

Спаренные карданные

В современных легковых машинах от данного типа шарниров давно отказались. Встретить их можно в ретромобилях американского производства либо в современной строительной технике, включая трактора, определенные модели грузового подвижного состава. Иногда такие «гранаты» попадаются на внедорожниках.

Состоят спаренные ШРУСы из двух классических карданных шарниров. Благодаря взаимному вращению удается выровнять скорости работы каждой пары.

Кроме перечисленных разновидностей, можно встретить шарниры, сочетающие в себе черты нескольких популярных типов. Однако, они зачастую оказываются менее надежными. К таким вариантам относится, например, жесткий трипоид, шарикоподшипниковый тип.

Возможные неисправности узла

Изначально инженеры автомобильных компаний закладывают высокий эксплуатационный ресурс для шарниров равных угловых скоростей, который при нормальных условиях эксплуатации сопоставим с ресурсом базовых элементов автомобиля. Однако, в отечественных условиях ШРУС может выйти из строя гораздо раньше запланированного конструкторами срока вследствие интенсивного механического износа.

Основная проблема проявления неполадок заключается в изношенности или повреждении пыльников. В течение эксплуатационного периода резиновый гофрированный чехол может получать следующие негативные факторы:

• покрываться трещинами;
• получать механические внешние повреждения;
• портится из-за низкокачественной смазки и пр.

После возникновения разгерметизации дорожная пыль и грязь проникает под резиновую гофру вместе с влагой и образуют агрессивную среду из абразивных частиц и воды. Через несколько километров пробега водитель начинает слышать из подкапотного пространства характерный треск, который может привести к заклиниванию и поломке. Особенно активно треск проявляется во время поворотов.

Второй частой причиной является неправильное вождение автомобиля. Агрессивная манера управления приводит к неоправданным экстремальным нагрузкам на силовой блок. Шарнир отрицательно воспринимает систематическое торможение при помощи трансмиссии и резкий старт, особенно когда колеса находятся в вывернутом положении. В подобном положении ШРУС находится в частично зажатом положении и подвергается высоким нагрузкам.

Третьей по популярности проблемой являются всевозможные конструктивные вмешательства любителей тюнинга. Такие автовладельцы повышают выходную мощность двигателя и увеличивают момент на выходном валу. Однако, шарниры большинства автомобильных компаний не рассчитаны на такое усилие, что приводит к быстрому выходу их из строя из-за дополнительного момента.

Применение смазочных материалов

Для большинства шариковых шарниров с шестью шарами должна применяться смазка на основе дисульфида молибдена. Работающим в обычных условиях сопряжениям достаточно двухпроцентного раствора, а для пар, эксплуатируемых в высоконагруженных условиях, потребуется пятипроцентная смазка. Это предписание указано для большинства автомобилей.

Важно знать, что для шарнира равных угловых скоростей недопустимо использовать графитовую смазку.

В конструкции с трипоидом, где встроены игольчатые подшипники молибден не используется. Во всех системах водителю рекомендуем проводить регулярный осмотр целостности защитного кожуха. Делать осмотр стоит примерно через каждые 5 тыс. км пробега, чтобы продлить ресурс работоспособности узла. При выявлении повреждений необходимо проводить работы по замене смазки или шарнирных валов.

Интересное по теме:

загрузка…

Что такое шрус — разбираемся вместе

Абсолютное мнение по поводу истории создания ШРУСА отсутствует. Суть одного из наиболее распространенных в том, что в 1927 году это устройство изобрел и запатентовал Альфред Рцепп. Поэтому, сам механизм среди любителей-профессионалов до сих пор называют шарниром «Рцеппа». Уже ближе к концу 60-х переднеприводные автомобили стали особо интересны для разработчиков практически сразу всех значительных автомобильных концернов. Интерес вызвала компоновка их кузова, неоднократно позволяющая предложить водителю и самим пассажирам максимум места в транспортном средстве.

• 1. Назначение ШРУСа
• 2. Устройство и принцип работы ШРУСа
• 3. Достоинства и недостатки ШРУСа

Вот так для обеспечения привода на передние управляемые колеса, не лишая их возможности поворачивать, специалисты придумали такой сложный механизм как ШРУС. Аббревиатура обозначает «шарнир равных угловых скоростей». Деталь интересная, термин непривычный. Само устройство предусматривает решение следующей задачи – передачу равномерного вращательного движения от одной полуоси к другой, в случае если они расположены под углом друг к другу. Самое важное, чтобы расположение полуосей было под определенным углом. Его величина обычно терпит постоянные изменения, не превышая отметку в 70 градусов.

Конструкции шарнира равных угловых скоростей бывают разные, их существует сразу несколько. В настоящий момент существует несколько модификаций ШРУСа. Так, ШРУС шарикового типа является наиболее распространенным. Появился он впервые в двадцатые годы прошлого века. Популярным является кулачковый ШРУС, разработанный французским изобретателем Грегуаром. Тот запатентовал свое изобретение в начале двадцатых годов под именем «Тракта». Следующая разновидность ШРУСа — спаренный карданный. Сфера его применения – автомобили производства США тоже двадцатых годов. Речь идет о Cord L29. В том числе их использовали для трансмиссии французских автомобилей «Панар-Левассор» в 50-60-х годы. В настоящий момент он тоже применяется в схемах разных транспортных средств, которые не развивают достаточно высокую скорость, например, тракторы.

1. Назначение ШРУСа

ШРУС имеет свое предназначение. Его основная задача – передача равномерного вращения под углом. Так, шарнир равных угловых скоростей применяют для независимой подвески, что на передних управляемых колесах. Правда, здесь нужно соблюдать следующее условие – колеса должны быть ведущими.

Так как ШРУС – составная деталь, значит, помимо вращения он способен обеспечить угол поворота в пределах 70 градусов, позволяя его применять в конструкции ведущей оси.

Внутренний и внешний ШРУС

Попытаемся разобраться, что собой представляют в трансмиссии переднеприводных автомобилей внутренний и внешний ШРУСы. Речь пойдет не только об особенностях конструкции, но и механизме передачи вращательного движения от коробки переменных передач либо вала редуктора на ведущие колёса, требуя как минимум два шарнира на пути. Дело в том, что иметь по одному ШРУСу на каждое колесо оказывается мало, нужна их пара.

Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса. Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля.

Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

2. Устройство и принцип работы ШРУСа

Что касается стандартного набора составляющих шарнира, он следующий. Здесь всего четыре детали, поэтому сам механизм простой.

— корпус, похожий на сферическую чашу и ведомый вал;

— внутренняя обойма как сферической кулак и ведущий вал;

— сепаратор как кольцо, в котором есть специальные отверстия. Он необходим для удержания шариков;

— да и сами шарики – шесть штук.

Невзирая на то, что существует полное разнообразие конструктивных решений ШРУСов, неизменным остается их принцип работы. А именно, точки контакта, которые передают окружные силы. Они обязательно должны находиться в биссекторной полости, что проходит через биссектрису угла, которую образуют валы.

Попытаемся разобраться в том, как работает ШРУС. Однако, чтобы этот принцип работы понять, необходимо разобраться из каких компонентов он состоит и каким образом работает.

Процесс работы ШРУСа предусматривает следующие этапы:

1. На внутренней обойме и в корпусе есть сферические канавки. Их количество совпадает с числом шариков;

2. Удержать шарики вполне реально сепаратором, что расположен в векторном пространстве кулак-корпус. Дальше они перемещаются по внешнему диаметру канавок корпуса. Что касается внутреннего диаметра, здесь шарики перемещаются по канавкам кулака;

3. Вращая ведущий вал, можно передать усилие на обойму через кулак и шарики, что находятся в канавках. Дальше эта мощность передается на ведомый вал;

4. В результате изменения угла между ведомым и ведущим валами, шарики очень свободно перемещаются по канавкам, продолжая таким образом передавать усилие.

3. Достоинства и недостатки ШРУСа

ШРУС легкий, относительно надежный, в случае поломки заменяется просто. Его преимущество заключается в том, что в сравнении с иными аналогичными механизмами, благодаря помощи шарнира возможна лишь незначительная потеря мощности.

Недостаток ШРУСа — наличие пыльника в конструкции. Он необходим, чтобы сохранить чистоту устройства, одновременно выступая контейнером для смазки. Это его защитная функция.

ШРУС как раз расположен в таком месте, где невозможно его соприкосновение с иными посторонними предметами. Оказаться порван может и пыльник. Это может случиться в момент езды, например, переезжая препятствие, либо по слишком глубокой колее. Узнать об этом может только сам владелец авто. Обычно он об этом понимает, когда грязь уже находится внутри пыльника, попав туда через трещину. Таким образом, можно спровоцировать интенсивный износ. В том случае, если владелец авто уверен, что это случилось совсем недавно, шрус можно просто снять, хорошенько его промыв. Заменяя пыльник, его необходимо заполнить новой смазкой. В том случае, если неприятность произошла не недавно, ШРУС обязательно должен выйти из строя раньше времени.

Что это такое и как это работает • D S Auto

ШРУС или шарнир равных угловых скоростей является основной частью приводного вала. Это дает гибкость диапазону движения колес вашего автомобиля, эффективно передает мощность от трансмиссии к колесам вашего автомобиля, обеспечивая при этом их вращение с постоянной скоростью.

Зевота.

Я знаю, что это техническая часть, и она может быть не для вас.

Если вы просто хотите знать, есть ли проблемы с карданным валом в вашем автомобиле, вы можете вместо этого прочитать о трех основных проблемах с карданным валом и о том, как определить их самостоятельно .

В этой статье мы рассмотрим следующие темы:

• Что такое ШРУС?
• Что делает ШРУС?
• Как они это делают?
  • Шарнир Rzeppa
  • Шарнир треноги
• Как обслуживать приводной вал ШРУСа?
• Где можно отремонтировать приводной вал ШРУСа?

Что такое шарнир равных угловых скоростей (ШРУС)? ШРУСы равных угловых скоростей — это «головки» приводного вала.

Шарнир равных угловых скоростей является основным компонентом, который позволяет приводному валу делать то, что он делает. Конструктивно шарниры представляют собой головки, которые крепятся к двум концам приводного вала.

Практически все карданные валы будут иметь два шарнира равных угловых скоростей .

Если не присматриваться, эти суставы могут показаться неопытным глазам однояйцевыми близнецами! Но они точно , а не одинаковые.

Чтобы различать их, мы называем их (i) внешний/внешний шарнир равных угловых скоростей и (ii) внутренний/внутренний шарнир равных угловых скоростей .

Внешний шарнир равных угловых скоростей — это фиксированный шарнир , который соединяется со ступицей в сборе на колесах вашего автомобиля. Мы называем это фиксированным шарниром, потому что он удерживается в фиксированном положении и не перемещается ни по горизонтали, ни по вертикали.

Но, может еще крутит . Попробуйте нарисовать круг головой. Это тот же диапазон движения для шарнира равных угловых скоростей.

Это комплект карданных валов Perodua Myvi, демонстрирующий внешний шарнир равных угловых скоростей.

С другой стороны…

Внутренний шарнир равных угловых скоростей представляет собой скользящий шарнир , который соединяется с трансмиссией автомобиля. Мы называем это скользящим соединением, потому что оно скользит внутрь и наружу по горизонтали .

Это то же самое движение, что и при использовании вантуза, чтобы отклеить унитаз. Интересно, что из-за этого его также называют плунжерным соединением .

Это комплект карданных валов Perodua Myvi, демонстрирующий внутренний шарнир равных угловых скоростей.

Уверен, вы уже догадались. Как следует из названия,

Внешний шарнир равных угловых скоростей расположен на внешней стороне автомобиля (возле колес).

Пока…

Внутренний ШРУС расположен во внутренней части автомобиля (возле двигателя).

Пока все хорошо? Я понял, что постоянное (каламбур!) печатание «шарнир равных угловых скоростей» может сделать чтение очень утомительным. Чтобы упростить жизнь, давайте далее называть его «ШРУС».

Что делает шарнир равных угловых скоростей? Это иллюстрация того, как работает типичный шарнир равных угловых скоростей. Автор MichaelFrey. Зеленая секция — это вход, а красная — выход.

ШРУСы являются основными компонентами, которые позволяют приводным валам выполнять свою работу. Они работают в гармонии, чтобы:

• Увеличить диапазон движения колес вашего автомобиля.
• Эффективная передача крутящего момента от трансмиссии к колесам автомобиля.
• Для вращения колес автомобиля с постоянной скоростью независимо от рабочего угла.

1. Увеличьте диапазон движения колес вашего автомобиля.

Представьте, что жесткий вал соединен с трансмиссией и колесами. Ваши колеса будут двигаться вверх и вниз вместе с подвеской автомобиля.

Если вы едете через выбоину, может произойти одно из двух:

• Если жесткий вал достаточно прочный, вся ваша машина сдвинется вверх как один объект, что сделает вашу поездку очень неудобной.
• Жесткие валы сломаются под весом вашего автомобиля, отсоединив колеса от вашего автомобиля, и вы можете просто увидеть, как колеса вашего автомобиля откатываются от вас!

Известно, что наружный ШРУС может крутить . Это дает больший диапазон движения для работы при проезде выбоин.

2. Эффективно передавать крутящий момент от трансмиссии к колесам автомобиля.

Шариковые подшипники находятся внутри шарниров. Благодаря круглой форме шарикоподшипники имеют малую площадь контакта и, следовательно, минимальное трение при движении.

Это позволяет им перекатываться и передавать силу без особых потерь на жаре.

3. Для вращения колес автомобиля с постоянной скоростью независимо от рабочего угла.

Входной и выходной валы всегда будут вращаться с одинаковой скоростью независимо от рабочего угла . Это обеспечивает плавную передачу мощности от входного вала к выходному валу без каких-либо колебаний скорости.

Но как именно они это делают?

Чтобы объяснить это, мне нужно, чтобы вы сначала поняли, что существует множество вариантов и типов ШРУСов. Вот некоторые из них:

• Тип соединения
  • Муфта Томпсона
  • Двойной карданный
  • Соединение Tracta
• Раздвижной тип
  • Штативное шарнирное соединение
  • С двойным смещением
  • С крестообразным пазом
• Тип фиксированной чашки
  • Шарнир Rzeppa
  • Шарико-канавочный

Да, об этом есть что почитать! Но сегодня мы сосредоточимся только на самых распространенных в Малайзии. Обычно мы используем Жгут в качестве наружного ШРУСа и Треножный шарнир в качестве внутреннего ШРУСа .

Шарнир Rzeppa

Шарнир Rzeppa является фиксированным шарниром и обычно имеет 6 шарикоподшипников внутри. Это изображение, сделанное Nutzdatenbegleiter, дает вам представление о размере ШРУСа по сравнению с монетой.

Соединение Rzeppa изобретено инженером Ford Motor Company по имени Alfred Hans Rzeppa в 1926 году и запатентовано в 1935 году. Интересный факт! Этот шарнир является первым практичным ШРУСом никогда не изобретался.

Это тип неподвижного шарнира , который может поворачиваться на угол до 55 градусов , но не имеет горизонтального перемещения .

В шарнире Rzeppa вы найдете наружное кольцо , шарикоподшипники , сепаратор и внутреннее кольцо .

• Путешествие начинается, когда вы включаете двигатель автомобиля.
• Первичный вал вращается при запуске двигателя автомобиля.
• Внутреннее кольцо прикреплено к первичному валу.
• Шариковый подшипник устанавливается поверх внутреннего кольца.
• Сферический сепаратор подходит и удерживает шарикоподшипники.
• Внешнее кольцо имеет канавки для установки шарикоподшипников.
• Внешнее кольцо имеет выходной вал, который соединяется с колесами автомобиля.

Шариковые подшипники — вот где происходит волшебство. Они представляют собой промежуточные элементы между входным и выходным валами. С точки зрения непрофессионала, шарикоподшипники — это посредники, которые передают мощность из точки А (входной вал) в точку Б (выходной вал).

Шариковые подшипники должны находиться в определенном положении , чтобы сделать это эффективно. Он должен находиться в плоскости , разделяющей пополам , между входным и выходным валами. Для этого сферический сепаратор имеет 6 пазов (по одному на каждый шарикоподшипник), чтобы удерживать и направлять их под этим углом.

Это обеспечит постоянный контакт шарикоподшипника с внешней обоймой, которая передает мощность на колеса автомобиля.

Штативное соединение

Штативное соединение имеет крестовину с 3 роликовыми подшипниками, прикрепленными к нему. Вращательная мощность от двигателя передается на шарнир, а затем на приводной вал.

Штативное соединение разработано Мишелем Ореном из Glaenzer Spicer, Франция, и патент был окончательно выдан в 2000 году. осевой ход 50 мм .

В шарнире штатива вы найдете паук (не ползучий!), три роликовых подшипника , игольчатые подшипники и внешний корпус .

• Внешний корпус крепится к трансмиссии автомобиля.
• При запуске двигателя автомобиля трансмиссия вращается, а вместе с ней и внешний корпус.
• Эта мощность вращения передается на первичный вал, а затем на шарнир Rzeppa с другой стороны.
• Роликовые и игольчатые подшипники устанавливаются в канавках внутри корпуса.
• Они отвечают за осевое перемещение, предотвращая раскачивание двигателя из-за предварительной нагрузки на подшипники.

Почему мы используем треноги для внутреннего ШРУСа? Почему бы не просто еще один сустав Rzeppa? Потому что он более экономически эффективен, чем , но при этом достаточен для предполагаемых условий эксплуатации.

Рабочий угол редко превышает 20 градусов , потому что он прикреплен к трансмиссии автомобиля, которая жестко закреплена по центру автомобиля. Когда колеса вашего автомобиля поворачиваются, внешнее соединение скручивается и выполняет работу. Таким образом, использование шарнира Rzeppa с рабочим углом 55 градусов было бы излишеством.

Как обслуживать приводной вал с ШРУСом? Проверьте приводной вал на наличие сломанного чехла равных угловых скоростей. Немедленная замена может сэкономить вам деньги.

Мы рекомендуем часто проверять колеса вашего автомобиля на наличие следов смазки . Это займет всего 5 минут вашего времени, но может сэкономить вам сотни малайзийских ринггитов на счете за ремонт автомобиля. Тяжелая работа обязательно окупится!

Почему?

Как и все механические движущиеся части, со временем они изнашиваются.

Чтобы избежать этих проблем, первой линией защиты вашего ШРУСа (и вашего кошелька!) являются сапоги равных угловых скоростей .

По сути, это резиновое покрытие, которое удерживает консистентную смазку внутри, что уменьшает контакт металла с металлом и продлевает срок службы вашего ШРУСа.

Мало того, они также предотвращают попадание влаги и грязи в соединение и их трение о внутренние компоненты. Если вы заметили прокол в крышке приводного вала, немедленно замените ее, чтобы предотвратить дальнейший износ.

Где можно отремонтировать приводной вал ШРУС?

При определенном пороге износа вы начнете замечать следующие симптомы:

• Шум
• Вибрация

Да, это очень общие симптомы и они могут быть вызваны любыми другими изношенными деталями автомобиля.

Итак, как вы ремонтируете карданный вал или нет?

Если вы любите делать все своими руками, мы написали статью, которая расскажет вам о трех основных проблемах с приводным валом и о том, как самостоятельно их диагностировать!

Но если у вас нет времени, вы можете доверить это специалисту. #ShamelessSelfPromote

Вы можете поговорить со службой поддержки D S AUTO и назначить встречу для бесплатного тест-драйва , используя наш чат в Facebook.

Как специалист по ремонту приводного вала, мы можем помочь…

• Сообщить вам, если у вас возникнут проблемы с приводным валом.
• Проверьте, можно ли еще отремонтировать приводной вал.
• Отремонтируйте приводной вал.
• Установить.

Мы надеемся, что это руководство окажется для вас информативным и полезным. Если вы хотите узнать цену своего карданного вала, позвоните нам по телефону 03-7805 2020.

А пока водите безопасно и разумно!

Совместное использование помогает нам делать лучший контент для вас!

Как работает насос гидроусилителя руля – простыми словами!

Д С АВТО 30 сентября 2019 г.

Для многих насос рулевого управления — это просто какой-то волшебный черный ящик, который якобы каким-то образом делает наши поездки за рулем намного приятнее. Но как именно работает насос гидроусилителя руля? Если

Подробнее »

Как завести машину за считанные минуты!

Д С АВТО 31 августа 2019 г.

Заводить машину с помощью прыжка… это как ветряная оспа. Это то, через что всем нам в конечном итоге придется пройти в какой-то момент нашей жизни. Вот как это все

Подробнее »

Нежное введение в балансировку колес

Д С АВТО 22 июля 2019 г.

Как и во всем в жизни, баланс имеет ключевое значение… Даже вес колес вашего автомобиля! Если вы чувствуете, что ваш автомобиль трясет при движении выше 120 км/ч,

Подробнее »

Что такое ШРУС и почему они ломаются?

Что такое ШРУС, почему они ломаются и как узнать, что он сломался? Вот все, что вам нужно знать о ШРУСах.

Шарнир равных угловых скоростей или ШРУС представляет собой карданный вал, идущий от переднего дифференциала к каждому колесу. В IFS 4WD колеса поворачиваются и поднимаются и опускаются. Это означает, что ШРУС должен быть в состоянии справиться с движением вверх и вниз. И из стороны в сторону. В приложении со сплошной осью необходимо, чтобы ШРУС мог перемещаться только из стороны в сторону. Таким образом, хотя все они выглядят по-разному, все они выполняют одну и ту же работу, обеспечивая привод на передние колеса.

Объявления

© KMP Drivetrain Solutions

Почему ломаются ШРУСы?

«Шарнир» в ШРУСе состоит из нескольких компонентов. Внешняя клетка. Серия больших шарикоподшипников. Внутренняя обойма для удержания другой стороны подшипников и полуось, прикрепленная к обоим концам. Основное действие, убивающее ЦВ, это ударная нагрузка. Например, когда вращающееся колесо отрывается от земли, а затем резко приземляется; что-то, что может произойти довольно часто с независимой системой подвески из-за обычно ограниченного количества поездок. Ударная нагрузка оказывает огромное давление на трансмиссию, а ШРУСы обычно являются самым слабым звеном.

Это приведет к физическому растрескиванию каркаса ШРУСа; или в некоторых случаях фактический вал будет срезан, но это не так часто. Если вы видите, что полноприводный автомобиль начинает подпрыгивать или подпрыгивать при преодолении препятствия, это именно то состояние, при котором сломается ШРУС. Это самый большой убийца резюме, но вряд ли единственный способствующий фактор. Возраст их тоже утомит. Сотни тысяч километров шарикоподшипников, трущихся о корпус, могут вызвать усталость окружающего материала. Особенно, если вы раскололи защитный чехол и залили всю драгоценную смазку через колесную арку.

Рекламные объявления

ШРУСы со сплошной осью могут выглядеть иначе, чем предложения ifs, но они выполняют ту же функцию

Способ изготовления имеет значение

Подъем вашего автомобиля 4X4 также может привести к его преждевременному выходу из строя. Чем выше 4X4, тем на больший угол должны работать ШРУСы и тем больше вероятность того, что они превысят свои безопасные рабочие углы. Думайте об этом как о спущенной шине вашего кемпера на подъездной дорожке. А теперь сравните это со спущенной шиной в глуши, в часе езды от лагеря, когда солнце садится. Вы, вероятно, можете справиться с одним, но другой может заставить вас сломаться. Видишь, что мы там делали? Падение diff является распространенным решением здесь. Опуская передний дифференциал, вы уменьшаете рабочий угол.

Большие шины также губительны для ШРУСов. Из-за большего диаметра качения и более тяжелой неподрессоренной массы на них физически оказывается большее давление. Не говоря уже об улучшенном сцеплении, обеспечиваемом большими внедорожными шинами. Когда шина резко поднимается и приземляется, эффект ударной нагрузки усиливается.

Вам не нужно тратить целое состояние на хорошее резюме… но, может быть, и не экономьте

Как я узнаю, что ШРУС сломан?

Если вы слышите щелчок при крутых поворотах или ускорении в режиме 4WD, это верный признак того, что ваши ШРУСы выходят из строя. Это относится как к автомобилям со сплошной осью, так и к автомобилям с IFS. Вы потенциально услышите громкий треск, когда они щелкнут. Представьте звук ветки, отламывающейся от дерева, и вы в выигрыше. Наконец, если у вас не занят передний шкафчик, вы внезапно обнаружите, что никуда не пойдете. Открытому переднему дифференциалу легче раскрутить сломанный CV, который никуда не едет, вместо того, чтобы шина все еще стояла на земле.

Объявления

Что покупать: оригинальные или неоригинальные?

В большинстве случаев подлинный CV, предлагаемый производителем, будет самым сильным из доступных. Естественно, есть компании послепродажного обслуживания, такие как Longfield в Штатах, которые производят хромированные ШРУСы для соревнований; но, к сожалению, эта технология мало распространена в Австралии.

При покупке типичной двойной кабины мы обнаружили огромную разницу в цене. OEM-предложения от производителя выросли примерно на 500 долларов за сторону. Самое дешевое, что мы смогли найти в Интернете? 1/10 от цены всего за 50 долларов. Доверились бы вы дешевому предложению, если бы выбрали Simmo? Возможно нет. Но все еще есть золотая середина с уважаемыми компаниями, занимающимися запчастями, которые часто находятся в среднем ценовом диапазоне, но с качеством, чтобы поддержать это. Изучите свою конкретную модель. Гарантия – хороший показатель качества. Как и служба поддержки клиентов. Помогут ли вам эти детали-однодневки, если у вас есть претензия?

Как ухаживать за ШРУСами

Чтобы продлить срок службы ШРУСов, нужно избегать агрессивного вождения.
