Как работает клапан холостого хода на инжекторе – Регулятор холостого хода: назначение и ремонт РХХ

Содержание

Принцип действия регулятора (датчика) холостого хода

Принцип действия регулятора холостого хода (РХХ) рассмотрим на примере РХХ (датчика холостого хода) ЭСУД автомобилей ВАЗ 21083, 21093, 21099, 21102, 2111.



Принцип действия регулятора холостого хода и порядок его работы на разных режимах

По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку. Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на не запущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает. Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.

Работа РХХ при запуске двигателя

При запуске и прогреве двигателя, когда дроссельная заслонка полностью закрыта, контроллер, ориентируясь на показания датчика температуры, при помощи РХХ приоткрывает доступ необходимого количества воздуха для поддержания повышенных оборотов ХХ. По мере прогрева двигателя уменьшает количество поступающего воздуха – обороты снижаются до нормы.

Работа РХХ на холостом ходу

На прогретом двигателе, при закрытой дроссельной заслонке, контроллер при помощи РХХ обеспечивает необходимые обороты ХХ. Шток регулятора втянут, байпасный канал полностью открыт.

Работа РХХ на режимах средних и полных нагрузок

При нажатии на педаль «газа» и открытии дроссельной заслонки воздух во впускной коллектор двигателя начинает поступать через сечение дроссельной заслонки, а РХХ устанавливается в такое положение, при котором при сбросе газа и резком закрытии дроссельной заслонки обеспечивалось бы плавное снижение оборотов двигателя до нормы. Для определения количества шагов РХХ в той или иной ситуации, контроллер использует показания датчика положения коленчатого вала (частота вращения коленчатого вала), датчика положения дроссельной заслонки (положение дроссельной заслонки в настоящий момент), датчика скорости (двигается автомобиль или стоит) и т. д.

Работа РХХ при увеличении нагрузки

При увеличении нагрузки (включение вентилятора системы охлаждения, компрессора кондиционера и т. д.) контроллер при помощи РХХ производит увеличение необходимого объема воздуха поступающего в двигатель для обеспечения его мощностных характеристик и предотвращения «провала» оборотов в режиме холостого хода.

Примечания и дополнения

— Регулятор холостого хода является элементом системы управления двигателем (ЭСУД). Это исполнительное устройство. С его помощью блок управления (ЭБУ) регулирует количество воздуха поступающего в цилиндры двигателя.

Еще статьи по принципу действия элементов электронной системы управления двигателем (ЭСУД)

— Принцип действия датчика положения дроссельной заслонки

— Принцип действия датчика положения коленчатого вала

— Проверка регулятора холостого хода ЭСУД ВАЗ 21083, 21093, 21099

twokarburators.ru

Электромагнитный клапан холостого хода, устройство принцип работы

Все современные автомобили с двигателями внутреннего сгорания любого типа (карбюраторный, инжекторный, дизельный) имеют систему холостого хода.

Данная система обеспечивает стабильную работу двигателя на холостом ходу (ХХ), когда полностью закрыта дроссельная заслонка акселератора.

Одним из основных элементов этой системы является электромагнитный клапан холостого хода, называемый также «электропневмоклапан», «электромагнитный клапан», «регулятор холостого хода».

Назначение клапана ХХ

Клапан холостого хода обеспечивает поступление топливо-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу ХХ в обход дроссельной заслонки, управляемой педалью акселератора.

В зависимости от типа двигателя клапан холостого хода регулирует подачу либо топлива, либо воздуха.

В карбюраторных и дизельных двигателях он управляет подачей во входной коллектор топлива, необходимого для стабильных холостых оборотов двигателя.

В бензиновых инжекторных двигателях обеспечивает подачу нужного количества воздуха.

Принцип работы клапана ХХ

По своей сути клапан холостого хода является электромеханическим исполнительным устройством, работающем под управлением электронного блока, подающего электрические сигналы на его открытие или закрытие.

При этом происходит изменение диаметра проходного сечения канала ХХ, подающего во впускной коллектор двигателя необходимое количество топлива или воздуха.

Карбюраторные двигателя.

В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера принудительного холостого хода (ЭПХХ) топливной системы.

Управление работой клапана ХХ осуществляет блок управления ЭПХХ, установленный в моторном отсеке автомобиля.

При включении зажигания с блока управления подается питание на электромагнитный клапан, который открывается и обеспечивает подачу бензина по каналу ХХ во впускной коллектор двигателя.

При выключении зажигания клапан холостого хода обесточивается и перекрывает подачу топлива.

Для регулировки объема топлива, подаваемого по каналу холостого хода, в нем установлен регулировочный винт, называемый «винт холостого хода».

Инжекторные двигателя.

В бензиновых инжекторных двигателях клапан холостого хода, чаще называемый «регулятор ХХ», монтируется в корпусе дроссельной заслонки и входит в систему электронного управления двигателя (ЭСУД).

Его работой управляет электронный блок ЭБУ (контроллер), расположенный, как правило, в салоне автомобиля под передней панелью.

Блок управления фиксирует сигналы от датчиков, контролирующих отдельные параметры работы двигателя, обрабатывает полученную информацию и выдает управляющий сигнал на регулятор холостого хода.

По команде от блока ЭБУ регулятор ХХ увеличивает или уменьшает объем подаваемого через него воздуха во входной коллектор двигателя, обеспечивая заданные обороты ХХ.

Дизельные двигателя.

В дизельных двигателях клапан холостого хода устанавливается в корпусе топливного насоса высокого давления (ТНВД) и также как в инжекторе подключен к блоку управления ЭБУ двигателем, расположенном в моторном отсеке.

Но при этом он регулирует подачу в цилиндры топлива, а не воздуха, обеспечивая необходимые обороты на холостом ходу.

Основные виды и устройство клапанов ХХ

В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:

  1. Соленоидный;
  2. Роторный;
  3. Шаговый.

Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.

При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.

При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.

Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.

При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.

Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.

Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.

Признаки неисправности клапана ХХ и его устранение

Неисправный клапан холостого хода может вызывать:

  • проблемы с запуском двигателя, он может заводиться и сразу глохнуть;
  • нестабильные холостые обороты двигателя;
  • выключение двигателя при постановке КПП на нейтраль;
  • снижение холостых оборотов при включении нагрузки (печка, фары и т.д.).

Работоспособность электромагнитного клапана холостого хода карбюраторных двигателей можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания.

Для инжекторных и дизельных двигателей, работающих под управлением блока ЭБУ, его неисправность может быть выявлена с помощью диагностического оборудования.

Вывод

Таким образом, клапан холостого хода составляет важный элемент системы питания двигателя, от которого во многом зависит стабильная работа любого современного автомобиля.

Надеемся, что полученные знания помогут Вам в дальнейшем правильно эксплуатировать свой автомобиль.

Оцените статью

autotopik.ru

Проверка регулятора (датчика) холостого хода (РХХ)

На чтение 5 мин. Просмотров 462 Опубликовано

Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Как работает регулятор

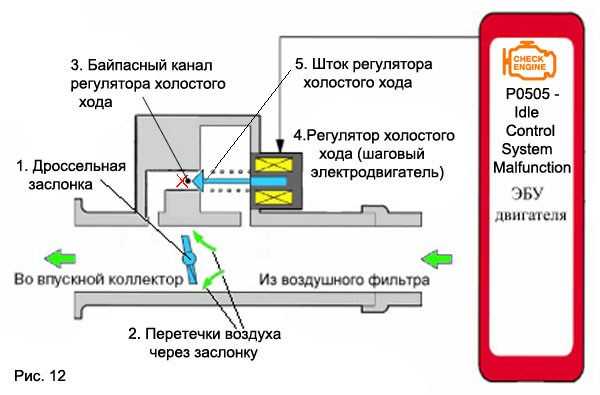

Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

Признаки неисправности

Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Симптомы проблем с РХХ:

  • плавающий холостой ход;
  • плохой запуск двигателя, особенно зимой;
  • машина может глохнуть при сбросе газа, после переключения на нейтраль;
  • неконтролируемое повышение или понижение оборотов ХХ при штатной температуре двигателя;
  • падение оборотов после включения фар, кондиционера, отопительной системы;
  • дёрганье машины на ходу при небольших оборотах;
  • мотор глохнет при переходе с низшей передачи на высшую и наоборот.

Приведённые признаки могут проявляться все сразу, либо по отдельности.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности  можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

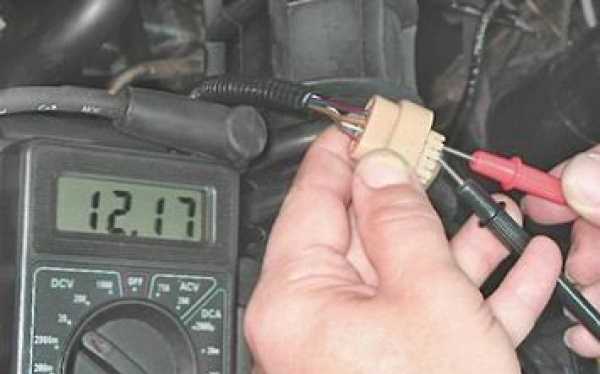

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

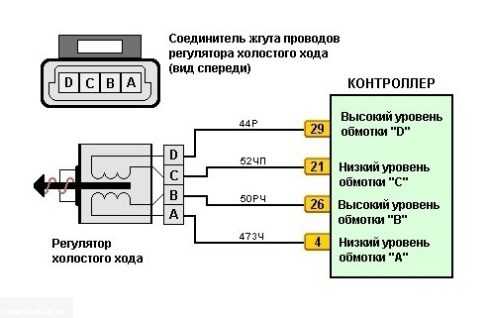

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

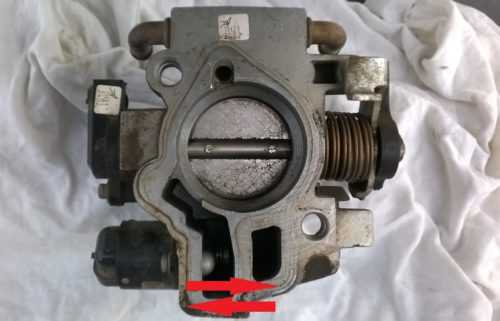

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Калибровка нового РХХ

Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.

  1. Проверяем расстояние от конца штока до монтажной пластины, оно должно быть не более 23мм.
  2. Отключаем минус от аккумулятора, обесточивая ЭБУ.
  3. Устанавливаем регулятор.
  4. Подключаем аккумулятор обратно.
  5. Включаем зажигание на 5 сек, не заводя двигатель. В это время происходит калибровка РХХ.
  6. Выключаем зажигание, завершая калибровку.
  7. Заводим двигатель и наблюдаем за холостым ходом.

Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.

Напоследок, видео о диагностике РХХ:

elm3.ru

Режим холостого хода инжекторного двигателя

Для эффективной диагностики причин неустойчивого холостого хода необходимо иметь представление как двигатель автомобиля работает на этом режиме. Инжекторный двигатель не имеет системы холостого хода как карбюраторный. За поддержание оборотов холостого хода на необходимом уровне отвечает ЭСУД (электронная система управления двигателем). Блок управления (ЭБУ) ЭСУД на основе данных полученных от различных датчиков определяет величину и продолжительность впрыска топлива форсунками на режиме холостого хода, управляет регулятором ХХ, а так же выставляет нужный угол опережения зажигания, необходимый для поддержания определенной частоты вращения коленчатого вала.



Рассмотрим порядок работы инжекторного двигателя в режиме холостого хода на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099.

До включения зажигания шток регулятора холостого хода (РХХ) максимально выдвинут и полностью перекрывает сечение байпасного (воздушного) канала в дроссельном узле.

После поворота ключа в замке зажигания ЭБУ определяет температуру охлаждающей жидкости (сигнал с датчика температуры — ДТ), определяет, что дроссельная заслонка полностью закрыта (сигнал с датчика положения дроссельной заслонки ДПДЗ), стоит автомобиль или едет (сигнал с датчика скорости — ДС).

На основе полученных данных вычисляется такое положение штока регулятора холостого хода, при котором он приоткрывает байпасный канал на определенный просвет, чем обеспечивается приток воздуха необходимого для работы двигателя на холостом ходу.

После пуска двигателя блок управления получает информацию от датчика положения коленчатого вала (ДПКВ) о его вращении, с датчика температуры о температуре ОЖ, датчика положения дроссельной заслонки о том, что заслонка закрыта, с датчика массового расхода воздуха (ДМРВ) о объеме воздуха поступающего в двигатель, с датчика скорости о том стоит автомобиль или двигается.

На основе полученных данных блок управления устанавливает шток РХХ в положение, обеспечивающее оптимальный просвет воздушного канала под дроссельную заслонку. Тем самым обеспечивается приток в цилиндры двигателя воздуха необходимого для поддержания минимальных устойчивых оборотов. Помимо этого определяет продолжительность и величину впрыска топлива через форсунки, определяет угол опережения зажигания.

По мере прогрева, температура двигателя растет, датчик температуры сигнализирует об этом блоку управления и тот перемещает шток регулятора холостого хода, уменьшая просвет воздушного канала. Величина и продолжительность впрыска уменьшаются, угол опережения зажигания изменяется. Обороты коленчатого вала постепенно падают до 650-750 об/мин.

Если запускается и работает на холостых прогретый двигатель, то аналогичным образом на основе данных полученных от датчиков блок управления выставляет шток регулятора в нужное положение.

В системах с обратной связью величина и продолжительность впрыска, и угол опережения зажигания рассчитываются с учетом показаний датчика кислорода (бедная-богатая смесь). На холодном двигателе датчик кислорода не работает, показания с него начинают сниматься по мере прогрева двигателя.

При нажатии на педаль «газа» дроссельная заслонка приоткрывается, сигнал об этом ДПДЗ поступает на блок управления. Режим холостого хода двигателя прекращается. Шток регулятора выставляется в такое положение, чтобы при внезапном закрытии дроссельной заслонки быстро обеспечить приток дополнительного воздуха в двигатель через воздушный канал и предотвратить «провал» в его работе.

Примечания и дополнения

— Холостой ход двигателя автомобиля – это работа на низких оборотах (650-750 для инжекторных ВАЗ 2108, 2109, 21099) с полностью закрытой дроссельной заслонкой.

— В случае неисправности РХХ стоит провести проверку его электрической части.

Еще статьи по инжектору ВАЗ

— Порядок работы системы впрыска инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Схема ЭСУД ВАЗ 2108, 2109, 21099, нормы Евро-2

— Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Топливный фильтр системы питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Применяемость контроллеров (ЭБУ) на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

7 неисправностей датчика холостого хода и как их починить - Статьи

Неисправности датчика холостого хода внешне схожи с возникновением сбоев в других узлах инжектора. Но вместе с тем проверить его работоспособность порой существенно легче, нежели планомерно перебирать каждый узел в поисках неисправности. К тому же проведение его диагностики не составит труда даже для слабо разбирающегося в автоэлектрике водителя.

Узнайте стоимость диагностики датчика холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Зачем нужен датчик

ДХХ, также называемый регулятором холостого хода, является одним из элементов впускной системы инжекторного двигателя внутреннего сгорания. Его назначение кроется в стабилизации оборотов холостого хода мотора.

Для работы ДВС необходимо тщательно сбалансированная смесь горючего и воздуха — только в этом случае может быть обеспечена стабильная работа мотора с выдачей оптимальной мощности. Именно при помощи РХХ обеспечивается регулировка подачи воздуха в камеры сгорания мотора, что способствует достижению оптимального соотношения пропорций в топливной смеси. Поскольку при холостом ходе дроссельная заслонка полностью закрыта, работа мотора в этом режиме осуществляется исключительно при помощи регулятора, и в случае его неисправности отличается нестабильностью.

При одновременном включении сразу нескольких потребителей электроэнергии (кондиционер плюс свет, аудиосистема, вентилятор охлаждения) возникает высокая нагрузка на генератор, передающееся непосредственно на ДВС. Датчик холостого хода помогает стабилизировать работу мотора при резком увеличении энергопотребления. Выполняется это путём увеличения подачи воздуха в цилиндры. Аналогичным способом поддерживаются высокие обороты при прогреве мотора.

Стоит отметить, что при неисправности датчика серьёзно нарушается качество топливно-воздушной смеси, приводящее к детонации либо невозможности воспламенения топлива в цилиндрах. Это существенно снижает мощность мотора, повышает расход топлива.

Как показала практика, подобные симптомы чаще всего наблюдаются на инжекторных автомобилях ВАЗ. Поэтому рассматривать основные проблемы и пути их решения на примере авто этой марки.

Виды неисправностей датчика холостого хода

Наиболее распространённые неисправности ВАЗовского датчика холостого хода следующие:

  1. потеря контакта либо неустойчивый контакт. Основная причина этого кроется в окислении разъёма либо попадании внутрь него влаги. Часто эта неисправность возникает периодически, что затрудняет диагностику;
  2. загрязнение штока, существенно затрудняющего его ход. Обычно это связано с несвоевременной заменой воздушного фильтра;
  3. выход из строя электродвигателя штока. Является одним из симптомов повышенного напряжения в бортовой сети. Или же свидетельствует о низком качестве используемого регулятора холостого хода, что тоже не редкость;
  4. подсос воздуха в связи с разрушением уплотнительного кольца датчика;
  5. износ штока. В этом случае может возникнуть зависание штока в одном положении, его самопроизвольное движение, что негативно отражается на качестве топливной смеси.

Наиболее характерная неисправность, встречающаяся не только на автомобилях ВАЗ, но и на большей части современных иномарок — загрязнение штока. Воздушный фильтр задерживает только крупные частицы пыли, и проникающие через него микроскопические пылинки со временем откладываются на дроссельной заслонке и штоке регулятора. Несвоевременная замена фильтра, использование так называемого «нулевика» и нарушение герметичности только приближают момент выхода регулятора из строя.

В турбированных моторах ещё одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушный патрубок, где загрязняет буквально всё — дроссельную заслонку, шток регулятора, сам ресивер, воздушные каналы и пр.

Одним из важных моментов в профилактике неполадок является регулярная чистка заслонки — она не только поможет предотвратить возможные поломки регулятора, но и стабилизирует работу двигателя, его отклик на нажатие педали газа. В качестве средства для промывки рекомендуется применять стандартный очиститель карбюратора.

Важно знать, что при критическом загрязнении штока датчика создаётся повышенная нагрузка на электродвигатель, которая может привести к выходу его из строя. Также на некоторых моделях ЭБУ замечена довольна слабая защита от повышенного потребления, что становится причиной перегорания резистора блока электронного управления. Несмотря на относительно невысокую стоимость самого резистора, восстановление блока является весьма дорогостоящей процедурой, тем более что для определения этой неисправности необходимо проведение диагностики с использованием специального оборудования.

Диагностика датчика и порядок замены

Основные признаки неисправности датчика холостого хода следующие:

  • неустойчивые обороты ХХ мотора;
  • повышение или понижение оборотов без видимых причин на прогретом двигателе;
  • самопроизвольная остановка двигателя;
  • низкие обороты мотора при прогреве;
  • резкое снижение оборотов при включении энергопотребителей.

При их обнаружении необходимо приступить к процессу диагностики регулятора.

Делается это следующим образом:

  1. Автомобиль устанавливается на ровную поверхность.
  2. Откручивается 2 болта крепления регулятора, затем он вытаскивается. Все операции необходимо проводить при выключенном зажигании.
  3. Затем следует визуально осмотреть шток на наличие загрязнений, мешающих его свободному движению.
  4. Если таковых не оказалось, то можно включить зажигание и подключить датчик к разъёму — на исправном регуляторе игла заметно сдвигается.

Если под рукой есть мультиметр, то можно провести более точную диагностику. Для этого сперва необходимо замерить поступающее к датчику напряжение — для регулятора холостого хода ВАЗ 2114 оно должно составлять порядка 20 Вольт. При отсутствии напряжения необходимо проверить контракты либо блок ЭБУ, превышении или снижении номинала — состояние электрооборудования авто. Замер сопротивления обмотки на датчике должен показывать значение в пределах 53 Ом.

Замена регулятора осуществляется довольно просто:

  1. Отключается разъём.
  2. Откручиваются болты крепления.
  3. Удаляется неисправный датчик и на его место устанавливается новый.
  4. Закручиваются болты.
  5. Устанавливается контактная фишка.

Внимание!
Все работы необходимо проводить при отключённом зажигании.

После монтажа датчика необходимо выполнить его калибровку. Для этого нужно включить на 5–10 минут зажигание, запустить ДВС и дать ему поработать около минуты на холостом ходу, после чего заглушить. При повторном запуске мотора датчик уже откалибруется самостоятельно.

Следует учитывать, что восстанавливать работоспособность неисправного датчика не имеет смысла — он может повторно выйти из строя в любой момент, а стоимость новой детали, даже для иномарок, невысока.

С помощью сервиса Uremont.com вы сможете провести диагностику и отремонтировать свой автомобиль на ваших условиях. Просто создайте заявку и выберете подходящую для вас СТО. Ремонт с нами — это быстро, выгодно, надёжно.

uremont.com

Регулятор холостого хода: правила ремонта РХХ

Дроссельная заслонка находится в запертом положении, когда на двигатель не воздействует нагрузка. Поддерживать стабильные обороты, не позволяющие заглохнуть двигателю, помогает регулятор холостого хода. Он решает вопрос с подачей достаточного количества воздуха во впускной тракт, благодаря чему удается стабилизировать холостой ход.

Внешний вид

Внешний вид

Назначение, устройство и принцип действия

К основным составляющим датчика регулятора холостого хода относят конусную иглу, шаговый электродвигатель, пружину и шток. Посмотреть внутренности рхх можно на изображении ниже.

Датчик в разборе

Датчик в разборе

Конусная игла служит для изменения пропускной способности регулятора. что влияет на количество подаваемого воздуха в мотор. Пружина используется для создания противодействия и устранения люфтов в работе датчика. Шаговый двигатель выполняет роль привода. Формирование управляющих сигналов происходит в ЭБУ, с учетом информации с других датчиков, например, об положении коленчатого вала либо температуры охлаждающей жидкости.

Принцип работы устройства основан на изменении сечения пропускного канала воздушного потока, идущего в камеру сгорания при запертом дросселе. Шаговый двигатель выдвигает шток до тех пор, пока конусная иголка не коснется отверстия.  При запуске машины рхх открывает проход, подавая необходимое количество воздуха. Для большего понимания принципа работы регулятора холостого хода следует обратить внимание на разрез рхх, изображенный ниже.

Структура датчика

Структура датчика

В работе регулятора есть возможность ускоренного прогрева авто. Когда датчик охлаждающей жидкости подает сигнал о работе двигателя ниже допустимого диапазона температур, то происходит автоматическое увеличение количества подаваемого воздуха. В следствии этого растут обороты коленчатого вала и прогрев происходит более интенсивно. Благодаря рхх инжектор позволяет двигаться на автомобиле сразу после запуска мотора, что недоступно владельцам карбюраторных двигателей.

Располагается рхх возле датчика дроссельной заслонки. Крышка шагового мотора сильно выделяется на фоне узла. Сложность найти где находится регулятор возникает лишь в случае если он расположен под общим пластиковым корпусом, обеспечивающим защиту устройств от механических повреждений.

Поломки регулятора

Симптомом, указывающим на неисправность регулятора холостого хода, является нестабильная работа двигателя на холостом ходу. При отсутствии нагрузки начинают плавать обороты, двигатель начинает плохо заводиться.  Поломка рхх дополнительно может сопровождаться:

  • повышенным расходом топлива без видимых на то причин;
  • повышенной вибрацией двигателя при работе без нагрузки;
  • автомобиль глохнет на светофоре.

Отремонтировать регулятор следует в кратчайшие сроки, так как при его неисправности ускоренному износу поддается силовая установка, ее опоры и подушки, инжектор.

Неисправный датчик холостого хода не способен обеспечивать повышение оборотов при недостаточной температуре охлаждающей жидкости, что отличает его от простого реле. Обычно это связанно с тем, что рхх неправильно занимает калибровочное положение, что ведет к уменьшению сечения канала и подаче недостаточного количества воздуха. При этом заметно влияние включенных электроприборов на обороты двигателя. При самых неблагоприятных условиях включение, например, передних фар способно заглушить мотор. В таком случае быстрая замена регулятора холостого хода не является критической для эксплуатации авто. Отсутствие повышения оборотов коленвала на холодную наносит больше ущерба комфорту автовладельца, чем силовому агрегату.

Проблем с тем, как проверить регулятор холостого хода, не возникнет в случае полного выхода его из строя. Автомобиль в таком случае невозможно завести без нажатия педали газа. Двигатель будет глохнуть даже на ходу, достаточно снизить обороты, например, переключая передачу. Эксплуатировать машину в прежнем режиме становится невозможно, и автовладельцу срочно потребуется заменить регулятор холостого хода.

Диагностика и устранение неисправностей

Монтаж регулятора на дроссельный узел производится с помощью двух винтов. Для того, что открепить устройство необходимо отвернуть болты подходящей отверткой. Проблемы с тем, как снять датчик, возникают в том случае, если автопроизводитель для устранения самоотворачивания винтов от вибрации залил резьбовое соединение клеем. Для разбора данного крепления нужны аккуратные действия по избавлению от фиксирующего состава без повреждения дроссельного механизма. Лучше снимите весь узел для проведения демонтажных манипуляций.

Демонтаж регулятора хх

Демонтаж регулятора хх

Датчик холостого хода наиболее часто не работает по причине:

  • в регуляторе стоит изношенная конусная игла либо вышел из строя шаговый двигатель или сопутствующие элементы;
  • загрязнение поверхностей;
  • проводка внутри устройства имеет повреждения.

Для проверки электрической составляющей необязательно обладать тестером регуляторов холостого хода. Для проведения диагностики достаточно наличия мультиметра. Первоначально следует проверить подачу напряжения на контакты, установив предел измерений на 20 В постоянного напряжения. После этого следует обесточить датчик и проверить сопротивление. Между AB и CD оно должно быть около 50 Ом. В других комбинациях мультиметр должен показывать разрыв. Схема проверки может меняться, поэтому для того, чтобы более точно прозвонить датчик холостого хода рекомендуется обратится к его datasheet.

В случае наличия загрязнений потребуется чистка регулятора холостого хода. Перед началом процедуры стоит визуально осмотреть клапан на наличие инородных частиц. Далее необходимо придерживаться следующих рекомендаций о том, как почистить рхх своими руками:

  • для очистки использовать проникающую смазку WD-40, либо жидкость, которую используют, чтобы промывать инжектор;
  • в процессе очистки постоянно следить за тем, как работает клапан;
  • избегать чрезмерных усилий, способных вызвать деформацию.

Ремонт нецелесообразен, если наблюдаются повреждения или чрезмерный износ шагового двигателя, конусной иглы или штока. В таком случае рхх меняем на новый.

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций. Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

Новый регулятор

Новый регулятор

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Регулятор Холостого Хода (РХХ) - Устройство, Неисправности, Проверка

Смысл назначения РХХ — регулятора холостого хода, вытекает из его названия — стабилизация оборотов двигателя на холостом ходу.

Содержание

Регулятор холостого хода

Принцип работы и местонахождение РХХ

Вкратце, все происходит следующим образом. Когда двигатель работает на холостых, в него поступает определенный объем воздуха, который позволяет ему ровно функционировать.

ДПКВ учитывает количество оборотов, эти данные поступают на блок управления, с которого на РХХ дается команда уменьшить или увеличить подачу воздуха. Что он и делает, игнорируя прикрытую дроссельную заслонку.

Устройство регулятора холостого хода

Устройство РХХ: 1) клапан; 2) корпус регулятора; 3) обмотка статора; 4) ходовой винт; 5) штекерный вывод обмотки статора; 6) шариковый подшипник; 7) корпус обмотки статора; 8) ротор; 9) пружина.

Если прогреть двигатель до рабочей температуры, контроллер автоматически начинает поддерживать обороты холостого хода. Если же двигатель не нагрелся до нужного градуса, тогда сам контроллер за счет РХХ увеличит обороты, тем самым обеспечив прогрев двигателя на повышенных оборотах. Такой режим работы двигателя разрешает начать движение автомобиля сразу, без прогрева.

Где находится регулятор холостого хода? Да в корпусе дроссельной заслонки — там крепится двумя винтами. Встречаются автомобили, головки крепежных винтов на которых могут быть рассверлены или же сами винты посажены на лак, что, безусловно, может значительно усложнить замену или прочистку воздушного канала РХХ. В таких случаях крайне сложно обойтись без демонтажа корпуса дроссельной заслонки.

В настоящее время автопроизводители используют следующие типы регуляторов холостого хода:

  • соленоидный;
  • шаговый;
  • роторный.

Рассмотрим каждый из перечисленных типов более детально.

Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал. Когда напряжение пропадает (то есть, соленоид отключается), заслонка возвращается на свое место, перекрывая канал.

Регулировка работы соленоидного РХХ выполняется путем изменения частоты подачи командных сигналов на исполнительный орган. Для того чтобы пропустить через себя точно отмеренное количество воздуха, на рабочий орган подаются сигналы большой частоты. Это позволяет подавать воздух небольшими порциями.

Шаговый регулятор холостого хода имеет в своей конструкции кольцевой магнит, а также четыре электромагнитные обмотки. На них поочередно подается напряжение, благодаря чему создается вращающееся магнитное поле, заставляющее вращаться управляющий ротор. Он соединен с исполняющим механизмом, который и запирает или отпирает воздушный канал.

Что касается роторных регуляторов холостого хода, то они управляются с использованием частотных импульсов. Алгоритм работы схож с соленоидным типом, однако вместо соленоида в данном случае используется именно ротор.

Неисправности регулятора холостого хода

Как и любая другая деталь, РХХ не застрахован от поломок. При этом признаки выхода из строя во многом сходны с теми, которые возникают при проблемах с датчиком положения дроссельной заслонки. Только в отличии от ДПДЗ, уведомление об ошибке (чек энджин) — не появится, поскольку регулятор ХХ — устройство исполнительное.

О неисправности РХХ можно судить по таким признакам:

  1. Неустойчивость оборотов двигателя на холостом ходу, в некоторых случаях отключение двигателя (если не поддерживать обороты с помощью педали акселератора).
  2. Снижение или повышение оборотов без причины.
  3. Полная остановка двигателя в момент включении передач или при трогании машины с места.
  4. При холодном запуске двигатель работает не на повышенных оборотах.
  5. Падение оборотов двигателя на холостом ходу при включении фар или печки.Далее рассмотрим причины неисправности регулятора холостого хода. Их всего две:
  • естественный износ направляющей иглы регулятора;
  • обрыв электрических контактов внутри корпуса регулятора.

Как проверить регулятор холостого хода

Исходя из этих симптомов, можно сделать вывод, что регулятор холостого хода нуждается в проверке. Существует несколько методов.

Проверка мультиметром

Несколько способов проверить РХХ

Самый известный способ. Сначала надо выключить зажигание и отсоединить фишку жгута от регулятора. Затем мультиметром померить сопротивление обмоток. Если между С и В, А и D показывает обрыв цепи, не стоит волноваться, так и должно быть. А вот между А и В или С и D сопротивление должно находится в пределах 40-80 Ом.

Проверка самодельным тестером

На впрысковых авто от проверки мультиметром мало толку. Зачастую поломка РХХ кроется в том, что регулятор заедет в открытом или закрытом состоянии.

Если вышло так, тогда подойдет и самодельный тестер, который можно смастерить своими руками из трансформатора переменного тока на 6В (подойдет от обычной зарядки для мобильного телефона). Играя выключателями, следует проверить ход штока регулятора холостого хода. При исправном штоке лампочка будет еле светиться, а яркий свет говорит о том, что шток где-то заедает.

Визуальный осмотр

Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.

Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.

РХХ и дроссельная заслонка

Снятие/замена РХХ

Рассмотрим детальнее процесс демонтажа и замены регулятора холостого хода. Стоит сразу отметить, что на разных автомобилях процесс может отличаться в некоторых деталях, однако в целом же алгоритм будет состоять из следующих этапов:

  1. Все работы необходимо выполнять при выключенном двигателе. Также желательно отсоединить минусовую клемму от аккумуляторной батареи.
  2. Отсоединить разъем (фишку) контакта, идущего к регулятору.
  3. Открутить монтажные болты, с помощью которых крепится корпус регулятора. При этом следите, чтобы открученные болты не упали в двигательный отсек.
  4. Извлечь непосредственно регулятор из посадочного места.

Установка нового регулятора выполняется в обратной последовательности. Однако перед тем как выполнять монтаж, необходимо смазать уплотнительное кольцо фланца моторным маслом. Марка в данном случае неважна, главное, чтобы оно было неагрессивным по отношению к резине. Также проверьте расстояние от фланца до крайней точки конусной иглы. Оно должно составлять 23 мм. Такой зазор нужен для того, чтобы при монтаже РХХ его конусная игла не смогла упереться в седло на корпусе дроссельной заслонки. Значение зазора можно регулировать с помощью специального мультитестера или формирователя управляющих импульсов.

Как не попасться на подделку при выборе РХХ

Если проверка показала поломку регулятора, стоит быть готовым к его замене, о которой было упомянуто чуть выше. Если говорить о РХХ на ВАЗ, то по качеству и надежности выделяются регуляторы холостого хода ОМЕГА и КЗТА (Калуга). Разумеется, речь идет об оригинальных деталях, а не подделках.

Выявить поддельный РХХ можно уже по коробке, в которую он упакован. Дешевая упаковка, странный шрифт, плохая, размазанная печать — все это указывает на подделку.

Сама поддельная деталь тоже имеет изъяны. Как правило, это люфт направляющей втулки и самой шляпки. Со временем люфт только увеличивается, что негативно сказывает на работе РХХ. Кроме этого на корпусе регулятора может быть зазор, из-за которого появится подсос воздуха. Не исключена и плохая припайка контактов.

Уберечься от подделки можно и с помощью самого производителя, который применяет меры защиты. Это может быть уникальный код запчасти, который можно сверить по СМС или на сайте.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
