Как работает клапан вентиляции картерных газов: Система вентиляции картера двигателя, клапан EGR, устройство, принцип работы PCV, схема, как проверить, чистка

Содержание

как работает, для чего нужна, неисправности

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

Картерные газы — это  соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

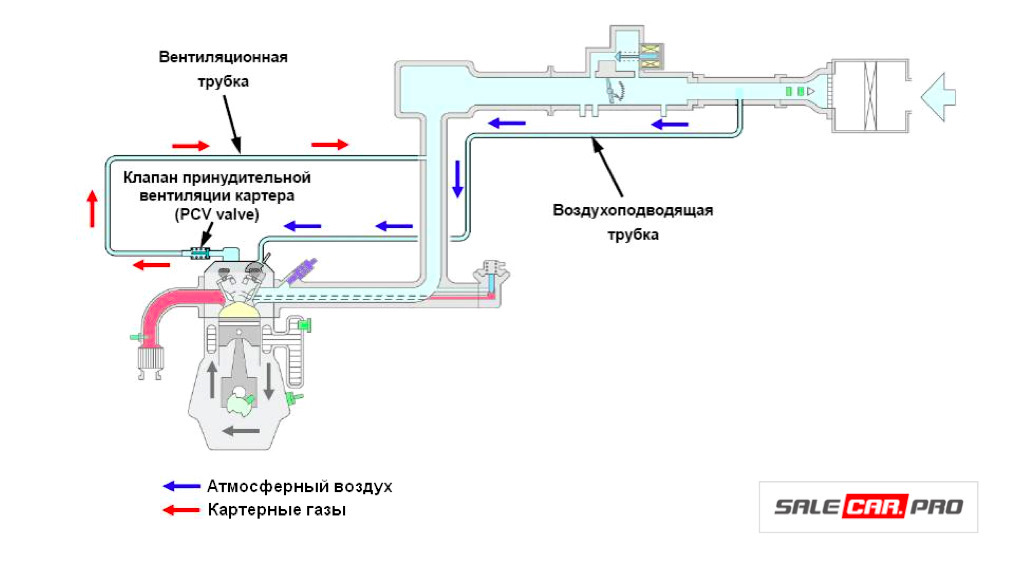

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

  1. В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
  2. В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

  1. Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
  2. Клапан PCV, дозирующий количество газов.
  3. Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
  4. Турбокомпрессор.

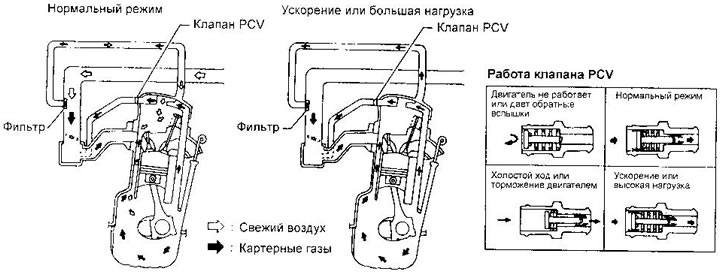

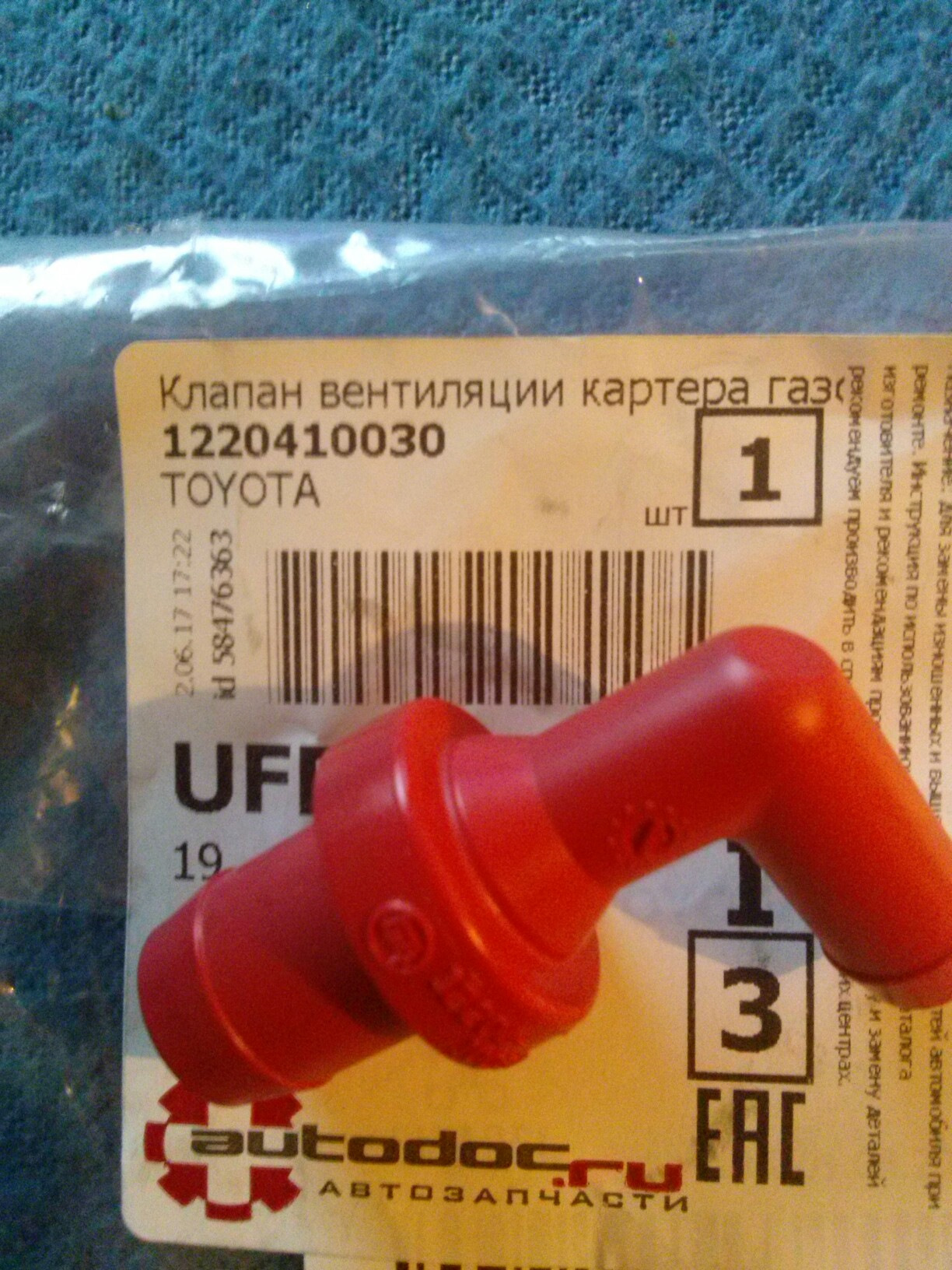

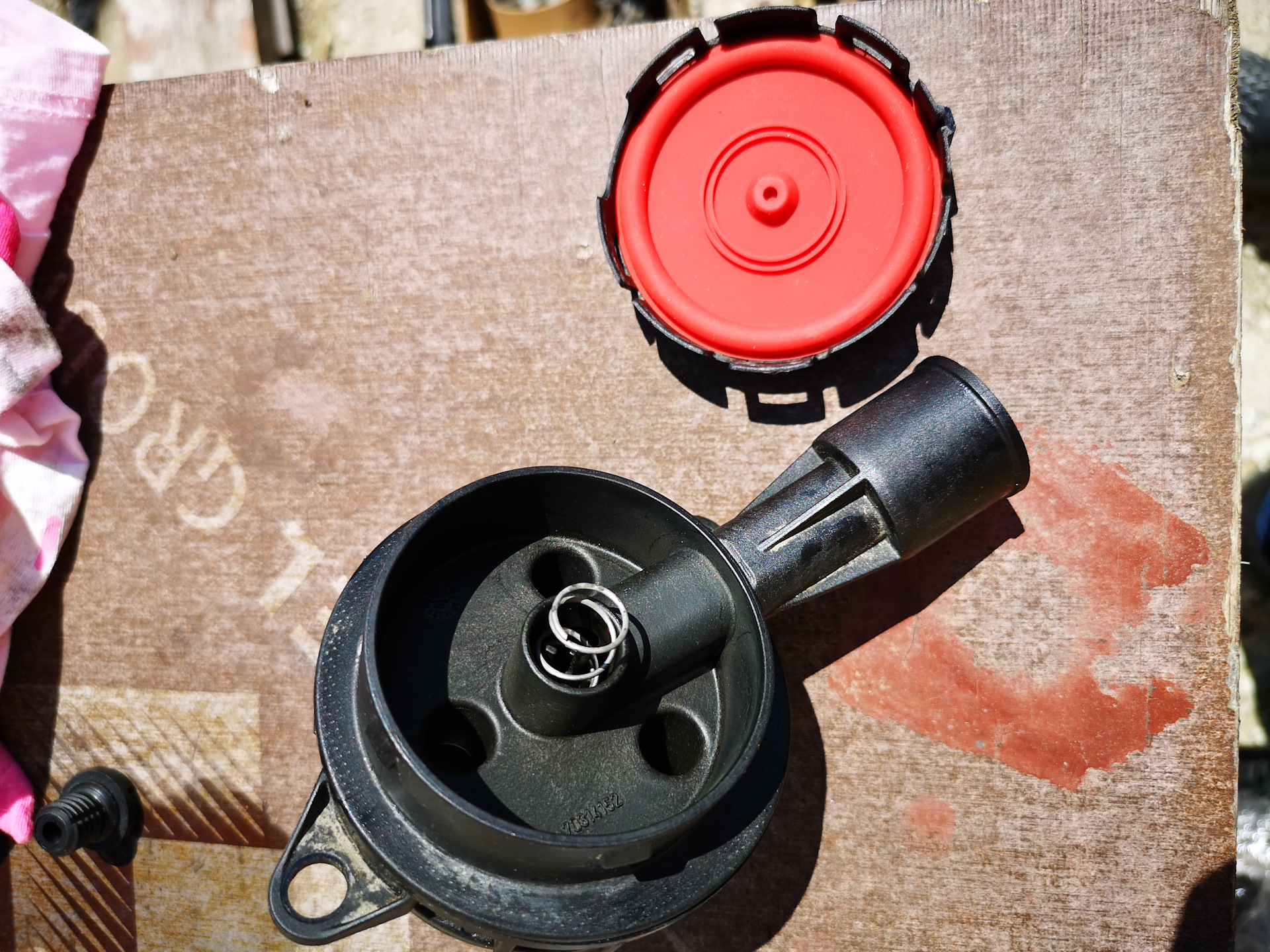

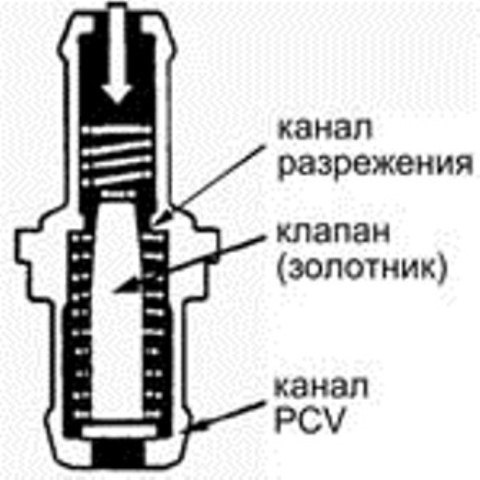

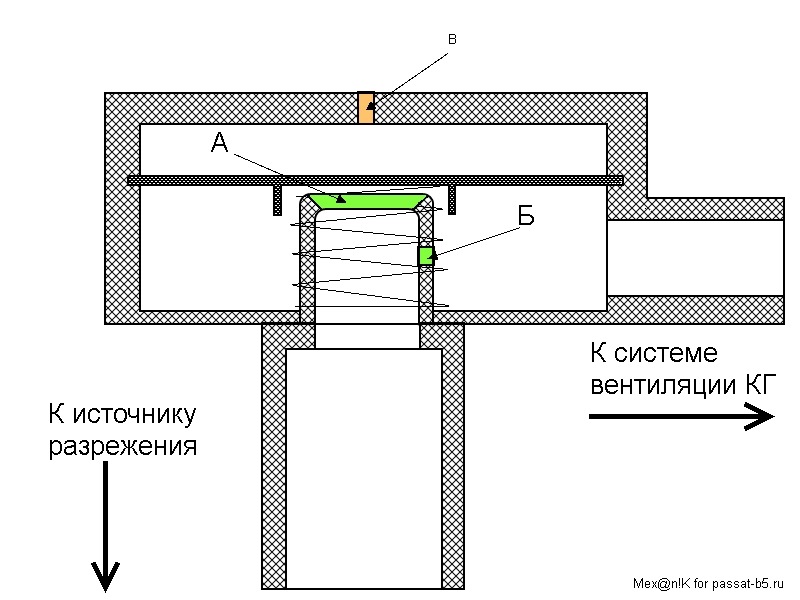

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

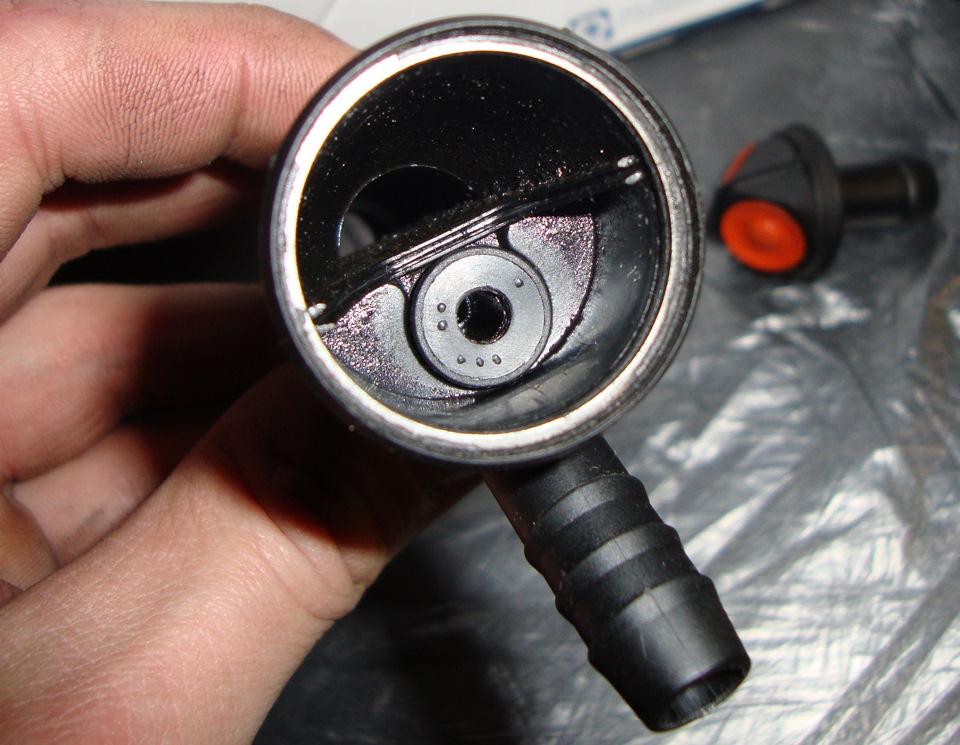

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

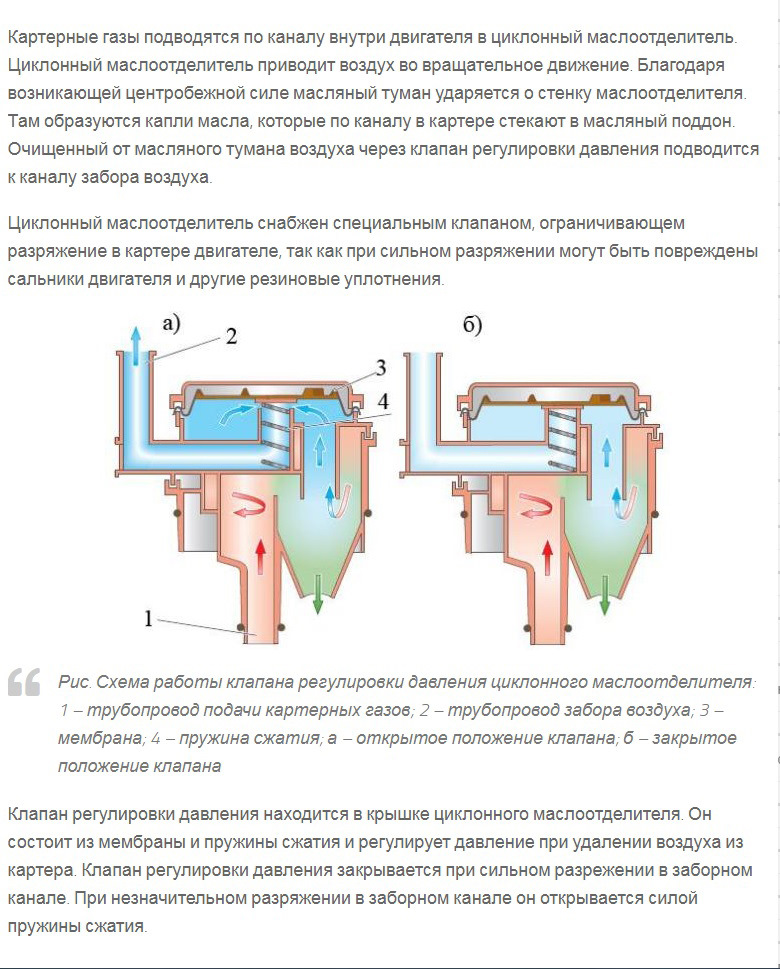

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

  1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
  2. Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
  3. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
  4. Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
  5. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.
Видео:Система вентиляции картера

Методы диагностики

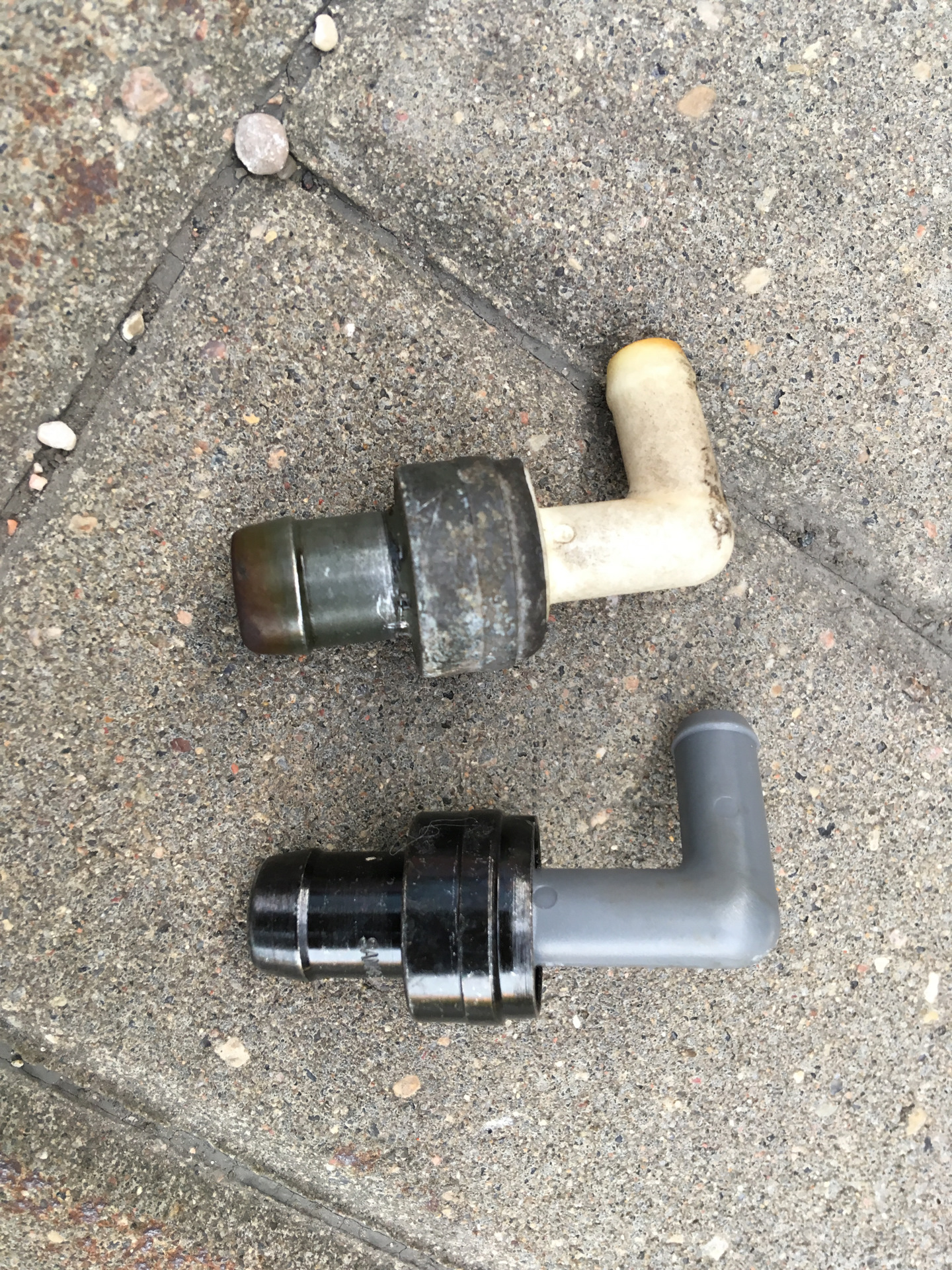

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

  1. Замеряется давление картерных газов на разных режимах работы двигателя.
  2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Как работает вентиляция картера двигателя

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

В картере постоянно присутствует масляный туман, пары несгоревшего топлива, частицы воды и газы. Указанные газы называются картерными газами. Картерные газы оказывают негативное влияние на моторное масло. Параллельно с этим избыток картерных газов может привести к росту давления в картере. В результате моторное масло начинает выдавливаться.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Содержание статьи

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

  • открытого типа;
  • закрытого типа;

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах  представляют собой:

  • воздушные патрубки, по которым циркулируют газы;
  • клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
  • маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная  вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Закрытая система вентиляции картера, которую также называют принудительной, сложнее по конструкции. При этом именно данное решение позволяет уменьшить количество вредных выбросов в атмосферу с учетом экологических стандартов и снизить расход масла.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки  и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции  привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные  клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Лабиринтный маслоотделитель, который еще называется успокоитель, замедляет движение газов. В результате объемные частицы масла попросту оседают на стенках, после чего стекают обратно в картер.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный  успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о назначении, устройстве и других особенностях системы рециркуляции отработавших газов.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются  в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов. Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать. Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается  причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В  результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4  стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

В профилактической очистке нуждаются полости шлангов и патрубков, маслоотделитель и т. д. Выполнять процедуру желательно на каждом ТО параллельно замене масла и фильтров (через 10 тыс. км) или через раз (20 тыс. км.).

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят  масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности  двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.

Читайте также

Как устроена вентиляция картера: service_193 — LiveJournal

Сам термин "вентиляция картера" многие слышали, а вот устройство представляют не все. Расскажем об этом вкратце.

В предыдущей публикации мы уже говорили о том, как герметизируют камеру сгорания. Теперь уточним: какими бы совершенными ни были компрессионные кольца, хотя бы малая часть отработавших газов через них проникает. Такова природа вещей - нет на свете ничего абсолютного. Даже "абсолютный ноль" в космосе - на самом деле хоть на градус да повыше.

Когда через кольца проникает очень много отработавших газов - это уже поломка, требующая ремонта. Когда же их проникает чуть-чуть - это совершенно штатная ситуация. В картере отработавшие газы смешиваются с парами топлива и масляной взвесью. Все это в совокупности именуют "картерными газами". Оставить их в двигателе просто так нельзя - их количество прибавляется с каждым тактом работы мотора. То есть, очень скоро их давление станет высоким, и "выдавит" какие-нибудь уплотнения. Поэтому, хочешь не хочешь, а что-то делать надо.

Когда-то, на очень старых моторах, внутренние полости двигателя просто сообщались с атмосферой. Техническую проблему это решало - просто и эффективно. Однако есть еще и экология - и она очень возражает против таких решений, поскольку картерные газы довольно токсичны.

Поэтому инженеры были вынуждены разработать закрытую систему вентиляции картера. Рассмотрим схему реализации одной из таких систем:

Оговоримся сразу, что на самом деле существует много вариантов реализации такой системы. Все зависит от конкретной марки машины и конкретной модели двигателя. Поэтому мы не будем углубляться в тонкости реализации, просто пройдемся по общим принципам:

1) Суть системы в том, что картерные газы подаются во впускной коллектор. Оттуда они попадают в цилиндр, где и дожигаются.

2) Чисто технически все очень просто - внутренние полости двигателя соединены трубкой со впускным коллектором. Во впускном коллекторе постоянно присутствует разрежение, поэтому газы засасывает в него довольно активно.

3) Впускной коллектор разделен на пространства "за дросселем" и "перед дросселем". Когда педаль газа нажата (заслонка открыта), разрежение есть в обоих частях впуска. Когда педаль газа отпущена (заслона прикрыта), разрежение есть в задроссельном пространстве, а вот перед дросселем его нет. Поэтому как правило, трубки вентиляции картера подключены к обоим частям впускного коллектора.

4) Как уже говорилось, в картерных газах есть довольно большой процент масляной взвеси. Чтобы все это масло не попадало в цилиндр и не сгорало там, трубки подключены на впуск не напрямую, а через так называемые маслоуловители - устройства, в которых капельки масла оседают и стекают обратно в картер.

5) Часто со впуском соединяют отдельно верхнюю часть двигателя (трубка от клапанной крышки) и нижнюю часть двигателя (трубка от блока цилиндров).

6) В системе вентиляции картера часто также присутствует специальный клапан. Его задача - во-первых, не пропускать воздух в обратном направлении (из впуска в картер), а во-вторых - при высоких оборотах двигателя ограничивать поток картерных газов.

Интересный факт: именно вентиляция картера является причиной появления загрязнений на дроссельной заслонке. Это важный факт, который особенно полезен тем, кто склонен списывать любую проблему на "плохой бензин".

Неисправности системы вентиляции картерных газов

Система эта в целом простая, однако и здесь есть, чему ломаться.

1) Частенько забиваются маслоуловители - у многих автомобилей есть регламент по прочистке маслоуловителя. Так, например, это прописано в двигателях ВАЗ. А у автомобилей Ford маслоуловителем служит специальный поролоновый фильтрик в корпусе воздушного фильтра. При забитом маслоуловителе картерные газы не могут через него пройти - получается проблема, ради решения которой и создавалась система - повышенное давление внутри двигателя.

2) Нередки случаи поломки клапана. На автомобилях Opel, например, этот клапан имеет в своем составе тонкую резиновую мембрану, которая нередко рвется. В этом случае во впуск начинает "сосать" воздух из атмосферы - автомобиль теряет мощность и зажигает "чек энджайн" по бедной смеси.

3) Разумеется, случаются и проблемы типа порванной трубки вентиляции картера - но это скорее экзотика, потому что никаких серьезных воздействий они не испытывают (в отличие от, например, шлангов системы охлаждения, по которым гоняется горячий антифриз).

Вентиляция картера двигателя.


Вентиляция картера двигателя




Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.




Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Классификация и маркировка моторных масел


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Система вентиляции картера двигателя

Автор admin На чтение 4 мин. Просмотров 497

Казалось бы, сама по себе работа ДВС служит источником, осуществляющим сильное загрязнение атмосферы, а мы пытаемся говорить тут про вентиляцию. Однако не все так просто, мотору, как и всем остальным, тоже нужен свежий воздух. Обеспечивает его и система вентиляции картера.

О назначении системы вентиляции

Все проблемы, как всегда, таятся в мелочах. В данном случае это касается имеющихся зазоров между поршнем и блоком цилиндров двигателя. Казалось бы, конструкцией предусмотрены специальные элементы, минимизирующие эти зазоры. И все же, несмотря на уплотняющие кольца, происходит попадание продуктов сгорания топлива, его несгоревших частиц, паров воды в объем картера двигателя. Следствием этого является ухудшение качества масла и потеря его смазывающих свойств. Проявляется подобный эффект в том, что обычное масло становится водно-масляной эмульсией, а также происходит его разжижение.


В цилиндрах двигателя, при его работе, создается повышенное давление, так что нет ничего удивительного, что газы вырываются оттуда с повышенным давлением. Следствием этого будет создание такого же повышенного давления в картере, что может привести к выдавливанию сальников и утечке масла.

Именно для предотвращения подобных явлений, описанных выше, предназначена система вентиляции картера. Она позволяет вывести из него прорвавшиеся отработанные газы, обеспечить нормальное давление, тем самым, повысить надёжность и долговечность двигателя.

Как происходит вентиляция картера

Как всегда в таких случаях, существует выбор.

Реализация данной системы может быть двух типов:

  • открытая;
  • закрытая.

В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.

Кроме того, следует знать, что открытая вентиляция:

  1. не работает при малой скорости и на холостом ходу;
  2. не справляется со своими обязанностями при высоких оборотах;
  3. через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
  4. может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.


К недостаткам такой системы можно отнести:
  • усиленное загрязнение карбюратора и входных воздуховодов;
  • сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.

К достоинствам следует отнести:

  1. уменьшенный расход масла;
  2. стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
  3. они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.

Варианты создания принудительной очистки от картерных газов

Правда не все так просто, как кажется с первого взгляда. Существует два подхода, по которым может быть выполнена принудительная вентиляция картера. Из картера могут выводиться выхлопные газы, а возможно и обратное действие — приток воздуха снаружи.

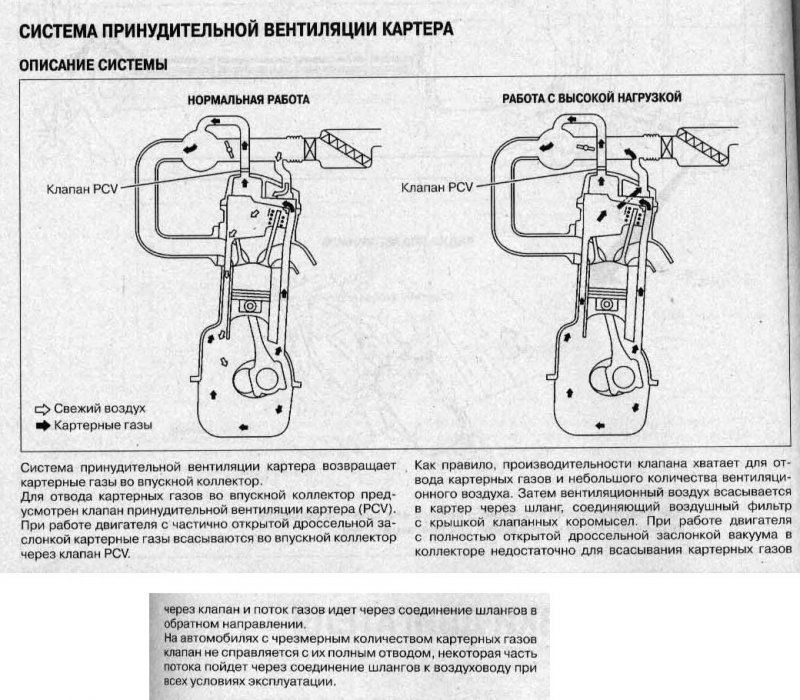

Пример того, как построена система принудительной вентиляции картера, основанная на отводе выхлопных газов, приведен выше. При этом прорвавшиеся отработанные газы, оказываются под действием разрежения во впускном коллекторе и поступают через маслоотделитель (1), клапан (2) и по шлангам, очистившись от частиц масла, попадают опять в цилиндры двигателя.

Вариант, когда система вентиляции построена на притоке свежего воздуха, приведен на рисунке ниже. В этом случае наружный воздух попадает в картер мотора, смешивается с картерным газами, и через специальный клапан PCV поступает обратно в цилиндры мотора. Построенная таким образом система вентиляции, позволяет избежать попадания продуктов работы ДВС в атмосферу. Именно такой подход используется современными автопроизводителями, при проектировании и изготовлении автомобилей.


Для поддержания нормальной работы мотора на холостом ходу, клапан PCV запирает выход газов из картера, при глубоком разрежении в трубопроводе.

Непременным атрибутом современного ДВС является вентиляции картера, выполненная чаще всего как закрытая система. Она позволяет повысить надёжность работы мотора и уменьшить отрицательное воздействие выхлопа автомобиля на атмосферу.

Мне нравится1Не нравится
Что еще стоит почитать

Вентиляция картера двигателя – принцип работы системы + Видео » АвтоНоватор

Уменьшение выброса из картера ДВС разнообразных вредных соединений в атмосферу осуществляется посредством специальной системы вентиляции картера.

Особенности системы вентиляции картера ДВС

Отработавшие газы могут попадать в картер из камер сгорания при работе автомобильного двигателя. Кроме того, в картере нередко отмечается присутствие паров воды, топлива и масла. Все эти вещества принято именовать картерными газами.

Их чрезмерное накапливание чревато разрушением тех частей ДВС, которые изготавливаются из металла. Это обусловлено снижением качества состава и эксплуатационных характеристик моторного масла.

Интересующая нас система вентиляции предназначается для того, чтобы предотвратить описанные негативные явления. На современных транспортных средствах она выполняется принудительной. Принцип ее работы достаточно прост. Он базируется на применении разрежения, формирующегося во впускном коллекторе. Когда появляется указанное разрежение, в системе наблюдаются следующие явления:

  • вывод из картера газов;
  • очистка от масла этих газов;
  • движение по воздушным патрубкам соединений, прошедших очистку, в коллектор;
  • последующее сжигание газов в камере сгорания при их смешивании с воздухом.

Конструкция вентиляционной системы картера

На разных моторах, которые производятся различными производителями, описываемая система характеризуется собственной конструкцией. При этом в каждой из таких систем в любом случае имеется несколько общих компонентов. К ним относят:

  • клапан вентиляции;
  • маслоотделитель;
  • воздушные патрубки.

Клапан необходим для корректирования давления газов, которые заходят во впускной коллектор. Если их разрежение является существенным, клапан переходит в закрытый режим, если несущественным – в открытый.

Маслоотделитель, которым располагает система, снижает явление формирования сажи в камере сгорания за счет того, что не позволяет масляным парам проникать в нее. От газов масло может отделяться по двум схемам:

  • циклической;
  • лабиринтной.

В первом случае говорят о маслоотделителе центробежного вида. Такая система предполагает, что газы вращаются в ней, и это приводит к оседанию масла на стенках устройства, а затем и его стеканию в картер. А вот лабиринтный механизм действует иначе. В нем картерные газы замедляют свое движение, благодаря чему и происходит осаждение масла.

Двигатели внутреннего сгорания наших дней, как правило, оснащаются комбинированными системами отделения масла. В них лабиринтное устройство монтируется после циклического. Это обеспечивает отсутствие турбулентности газов. Подобная система на данный момент без преувеличений идеальна.

Штуцер вентиляции картера

На карбюраторах «Солекс», кроме того, всегда имеется штуцер вентиляции (без него система вентиляции не работает). Штуцер очень важен для стабильного функционирования вентиляции картера двигателя, и вот по какой причине. Иногда качественного удаления газов не происходит из-за того, что в воздушном фильтре разрежение имеет малую величину. И тогда с целью увеличения работоспособности системы в нее вводят добавочную ветвь (обычно ее называют малой).

Она как раз и соединяет задроссельную зону со штуцером, по которому осуществляется отвод от ДВС картерных газов. Подобная дополнительная ветвь имеет совсем небольшой диаметр – не более нескольких миллиметров. Сам же штуцер находится в нижней зоне карбюратора, а именно – под насосом ускорения в области дроссельной заслонки. На штуцер натягивают специальный шланг, который выполняет вытяжную функцию.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

На современных двигателях вентиляция картера довольно сложная система. Нарушение работы вентиляции приводит к сбоям в работе мотора, а также к снижению его ресурса. Обычно проблемы с этой системой характеризуются следующими симптомами:
• падение мощности;
• повышенный расход топлива;
• быстрое и сильное загрязнения дроссельной заслонки и регулятора холостого хода;
• масло в воздушном фильтре.
Большинство этих признаков можно отнести и к другим неисправностям, например, к сбоям в работе системы зажигания. Поэтому при диагностике рекомендуется проверять и систему вентиляции картера. По мере износа силовой установки в картер попадает всё больше сажи, нагара и других загрязнений. Со временем они откладываются на стенках каналов и патрубков.
Неисправная система вентиляции картера может доставить немало проблем в зимний период. В карьерных газах всегда присутствуют частички воды, попадая в систему вентиляции, они могут конденсироваться в пар и скопиться в любом месте. Когда двигатель остывает вода, естественно, застывает и превращается в лёд, перекрывая каналы. В запущенных случаях каналы и патрубки закупориваются настолько, что в картере повышается давление и выдавливает измерительный щуп, весь моторный отсек при этом забрызгивает маслом. Случится это может на моторе с любым пробегом, исключением являются двигатели м дополнительным подогревом картера.

Оцените статью: Поделитесь с друзьями!

Как работает система принудительной вентиляции картера (PCV)?

Если вы не настоящий механик, от одной фразы «принудительная вентиляция картера», вероятно, у вас заболит голова, потому что это звучит, ну, ну, сложно. Но на самом деле все не так уж и сложно. Или, по крайней мере, это не должно показаться сложным после того, как мы закончим вам объяснять. Но для этого мы собираемся дать вам быстрый курс освежения знаний о том, как работают двигатели внутреннего сгорания, используемые в большинстве автомобилей.Ладно - раз, два, три, вперед!

Двигатель внутреннего сгорания построен вокруг ряда полых цилиндров, в каждом из которых есть подвижный поршень, предназначенный для скольжения вверх и вниз внутри него. Смесь воздуха и бензина перекачивается через систему трубок, называемых впускным коллектором, через впускной клапан каждого цилиндра (или клапаны), где искра от свечи зажигания заставляет смесь взорваться в открытом пространстве в верхней части цилиндра, называемом камера сгорания. Давление от этого взрыва толкает поршень в цилиндре вниз, вызывая вращение коленчатого вала.Вращение коленчатого вала не только толкает поршень обратно в цилиндр, чтобы он мог сделать все это снова, но также вращает шестерни в трансмиссии автомобиля, которые в конечном итоге заставляют автомобиль двигаться. Тем временем поднимающийся поршень выталкивает воздух и газ, оставшиеся от взрыва, обратно из цилиндра через выпускной клапан.

Объявление

Однако - и здесь вступает в дело вентиляция картера - определенное количество этой смеси воздуха и бензина вытягивается поршнем и проскальзывает через поршневые кольца в картер, который является защитной крышкой, изолирующей коленчатый вал.Этот выходящий газ называется прорывом, и его нельзя избежать. Это также нежелательно, потому что несгоревший бензин в нем может засорить систему и вызвать проблемы в картере. До начала 1960-х годов эти картерные газы удалялись, просто позволяя воздуху свободно циркулировать через картер, отводя газы и выводя их в виде выбросов. Затем, в начале 1960-х годов, была изобретена система принудительной вентиляции коленчатого вала (PCV). Сейчас это считается началом борьбы с выбросами автомобилей.

Принудительная вентиляция картера включает рециркуляцию этих газов через клапан (называемый, соответственно, клапаном PCV) во впускной коллектор, где они закачиваются обратно в цилиндры для еще одного выстрела при сгорании. Не всегда желательно, чтобы эти газы находились в цилиндрах, потому что они, как правило, в основном воздушные и могут сделать газо-воздушную смесь в цилиндрах слишком бедной - то есть слишком низкой для бензина - для эффективного сгорания. Таким образом, картерные газы следует утилизировать только тогда, когда автомобиль движется на малых скоростях или на холостом ходу. К счастью, когда двигатель работает на холостом ходу, давление воздуха во впускном коллекторе ниже, чем давление воздуха в картере, и именно это более низкое давление (которое иногда приближается к чистому вакууму) всасывает картерные газы через клапан PCV и обратно в прием.Когда двигатель набирает обороты, давление воздуха во впускном коллекторе увеличивается, а всасывание замедляется, уменьшая количество картерных газов, возвращаемых в цилиндры. Это хорошо, потому что картерные газы не нужны, когда двигатель разгоняется. Фактически, когда автомобиль набирает скорость, давление во впускном коллекторе может фактически становиться выше, чем давление в картере, потенциально заставляя картерные газы возвращаться в картер. Поскольку весь смысл принудительной вентиляции картера заключается в том, чтобы не допустить попадания этих газов в картер, клапан PCV предназначен для закрытия, когда это происходит, и блокирования обратного потока газов.

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% общих выбросов углеводородов (УВ), производимых транспортным средством, составляют выбросы газов, которые проходят мимо поршневых колец и попадают в картер. Чем выше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До изобретения PCV продувочные пары просто выбрасывались в атмосферу через «дорожную тяговую трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор. Это позволило повторно сжечь углеводороды и устранить выбросы паров как источник загрязнения.

Система оказалась настолько эффективной, что "открытые" системы PCV были добавлены к большинству автомобилей по всей стране в 1963 году. Открытая система PCV всасывает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана.Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок службы масла и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары все еще могли удерживаться при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году «закрытые» системы PCV были добавлены в большинство автомобилей. Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при поддержании давления оно переливается в воздухоочиститель и всасывается в карбюратор.Пары не уходят в атмосферу.


Типовая система PCV .

КАК РАБОТАЕТ ПВХ

Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри. Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана. Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.

Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).

Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе. Это позволяет откачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.

Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума. Это компенсируется калибровкой карбюратора или системы впрыска топлива. Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя - при условии, что все работает правильно.

ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным.Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к накоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.

КАК ИЗМЕНЯЕТСЯ ПОТОК PCV В ЗАВИСИМОСТИ ОТ СКОРОСТИ И НАГРУЗКИ ДВИГАТЕЛЯ

Расход клапана PCV откалиброван для конкретного двигателя. Следовательно, для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.

Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.

Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV. Штифт подтягивается к пружине и перемещается в самое верхнее положение. Но заостренная форма иглы не позволяет добиться максимального потока в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.

То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.

Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на цапфе. Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.

В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока. Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна к воздухоочистителю, всасывается обратно в двигатель и сжигается.

В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт. Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду.Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже нет рекомендованного интервала замены клапана PCV. В руководстве может содержаться только предложение «осматривать» систему периодически.

На многих автомобилях 2002 года и более новых с OBD II система OBD II контролирует систему PCV и проверяет расход один раз в течение каждого цикла движения. Но в старых системах OBD ​​II и OBD I система PCV НЕ контролируется.Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установлению диагностического кода неисправности (DTC).

Клапаны

PCV могут служить долго, но со временем они могут изнашиваться или забиваться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок. Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.

ПРОБЛЕМЫ PCV

Самая распространенная проблема, с которой сталкиваются системы PCV, - это закупорка клапана PCV.Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Ограниченный или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вызвать утечку масла через прокладки и уплотнения. Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов.То же самое может произойти, если стержень внутри клапана PCV закроется.

Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и обеднять смесь холостого хода. Это может вызвать резкий холостой ход, резкий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может произойти, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, ослабнет, потрескается или протекает. Ослабленный или негерметичный шланг позволяет воздуху без дозировки попадать в двигатель и нарушать работу топливной смеси, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.

На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их путем увеличения или уменьшения краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10–15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.

Проблемы также могут возникнуть, если кто-то установит неправильный клапан PCV для приложения.Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые выглядят одинаковыми снаружи (одинаковый диаметр и одинаковые штуцеры для шлангов), могут иметь внутри разные стержневые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, будет обеднять топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогатит смесь и увеличит риск скопления осадка в картере.

Остерегайтесь дешевой замены клапанов PCV.Они могут отличаться от клапана OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.


Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум
пока двигатель работает на холостом ходу. Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКА КЛАПАНА PCV

Есть несколько способов проверить клапан PCV:

1.Снимите клапан и встряхните его. Если он дребезжит, значит, стержень внутри не застрял и через клапан должен поступать воздух. Но невозможно узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.

2. Проверьте вакуум, удерживая пальцем конец клапана, когда двигатель работает на холостом ходу. Этот тест показывает, достигает ли клапан вакуума, но не показывает, правильно ли он течет. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.

3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.

Объем воздуха, который вытягивается из картера системой PCV, важен, потому что требуется определенный поток воздуха для удаления выходящих паров и влаги. Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить топливно-воздушную смесь в двигателе.Это также может увеличить расход масла.

Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить любое из следующих действий:

Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста). Если скорость холостого хода не меняется, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки. Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан новым (который соответствует спецификациям OEM) и повторите попытку.

Измерьте величину разрежения в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздухоочистителя к крышке клапана на двигателе).Вытащите щуп и подсоедините манометр к трубке щупа. Типичная система PCV должна создавать вакуум в картере на холостом ходу от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает разрежение в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете повышение давления в картере, система PCV засорена или неисправна. недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.

ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора, или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также не фильтруется и может еще больше загрязнить масло).

Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку маслоизмерительного щупа, крышку маслозаливной горловины или сапун после закрытия всех других вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где их не было раньше. Затем используйте распылитель, чтобы распылить мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).

Дымовая машина также отлично подходит для поиска утечек в картере и вакуума. Дымовая машина генерирует дымообразный пар при нагревании минерального масла. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.

СОВЕТЫ ПО ЗАМЕНЕ

PCV

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, потому что клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может нарушить выбросы и вызвать проблемы с управляемостью.

Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.


Клапаны PCV направленные. Установить клапан паров картера так
поток из клапанной крышки или ГБЦ в шланг, идущий к
впускной коллектор, карбюратор или корпус дроссельной заслонки.

ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор работает аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор представляет собой просто небольшую коробку с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Подобно клапану PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.






Другие статьи о выбросах:

Рециркуляция выхлопных газов (EGR)

Система контроля за испарительными выбросами EVAP

Понимание проблем с управляемостью и выбросами с помощью OBD II

Устранение сбоев выбросов

Все о бортовой диагностике II (OBD II)

Обзор основных систем контроля выбросов

Выхлоп

Поиск и устранение неисправностей в катализаторе P0420 Код

Каталитические преобразователи

Диагностика управляемости: пропуски зажигания

Искровое детонация (детонация)

Обнаружение и устранение утечек вакуума

Понимание датчиков кислорода (O2)

Датчики топлива

Широкое передаточное отношение Обнаружение проблем с выбросами (датчики O2)

Обновление испытаний на выбросы

Щелкните здесь, чтобы узнать больше автомобильных технических статей

Вентиляция картера

Вентиляция картера

Hannu Jääskeläinen

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Продувочные газы картера могут быть важным источником выбросов твердых частиц, а также других регулируемых и нерегулируемых выбросов. Они также могут способствовать потере смазочного масла и загрязнению поверхностей и компонентов двигателя. Был разработан ряд систем вентиляции картера, которые включают различные типы фильтров для отделения выбросов твердых частиц.

Обдув картера

В картере двигателя внутреннего сгорания накапливаются газы и масляный туман, называемый прорывом , который может вытекать из нескольких источников. Наиболее важным источником прорывов является камера сгорания, рис. 1 [1774] . Большая часть прорывов сгорания происходит, когда давление в камере сгорания достигает максимума во время тактов сжатия и расширения. При высоких давлениях газы просачиваются в картер вокруг поршневых колец и через зазор поршневых колец.

Рисунок 1 . Горение прорыв

К другим важным источникам прорывов относятся вал турбонагнетателя, воздушные компрессоры и в некоторых случаях штоки клапанов. В общей сложности на эти компоненты может приходиться до 40% продувки картера [1774] . Турбокомпрессоры и воздушные компрессоры часто смазываются маслом, подаваемым масляным насосом двигателя и сливаемым обратно в картер двигателя. Линия слива масла из этих компонентов гарантирует, что газ, протекающий через вал турбонагнетателя и поршневые кольца воздушного компрессора, попадет в картер двигателя, что приведет к утечке газа.

Количество продувки сильно различается в зависимости от конструкции двигателя, температурных условий эксплуатации и износа двигателя. Несмотря на то, что существует ряд «практических правил» для оценки максимальной пропускной способности двигателя, их следует использовать с осторожностью. Некоторые из этих оценок приведены в таблице 1.

Таблица 1
Оценки максимальной скорости продувки (фактическая скорость потока)
Двигатель Blowby Estimate Ссылка
Новый двигатель Blowby [дм 3 / с] = номинальная мощность [кВт] / 180
Blowby [футы 3 / мин] = номинальная мощность [л. с. ] / 120
[1776]
Изношенный двигатель Blowby [дм 3 / с] = номинальная мощность [кВт] / 90
Blowby [ft 3 / min] = номинальная мощность [л.с. ] / 60
[1776]
[1775]
Blowby [дм 3 / с] = номинальная мощность [кВт] / 60
Blowby [ft 3 / мин] = номинальная мощность [л.с.] / 40
[1791]

###

.
