Чистка и настройка дроссельной заслонки

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя. При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т.

п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Содержание статьи

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух.
   Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Средство для чистки дроссельной заслонки

Для того чтобы почистить дроссельную заслонку, отлично подойдет средство для чистки карбюратора (так называемый «карбиклинер»). Данные составы позволяют эффективно отмыть грязь и отложения всего за несколько минут. Чистка дроссельной заслонки предпочтительна со снятием, что позволяет отмыть отложения, после чего они не окажутся в цилиндрах двигателя. После нанесения очистителя необходимо воспользоваться мягкой кисточкой или щеткой, которой аккуратно снимаются остатки грязи, затем дроссельный узел дополнительно продувается воздухом из компрессора.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

• Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
• Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
• Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
• После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
• После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
• Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие.

На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены.

ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек». Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Подведем итоги

Как видно из всего вышесказанного, чистка дроссельной заслонки, форсунок, контроль состояния фильтров, свечей зажигания и другие подобные действия находятся в списке базовых операций, которые желательно регулярно выполнять на каждом ТО. Что касается чистки дроссельного узла, данная процедура проводится максимально каждые 50 тыс. км. (рекомендуется каждые 25-40 тыс.), делается аккуратно и при помощи спецсредств, так как заслонка может иметь особое покрытие для плавной работы узла.

Также следует быть готовым к тому, что потребуется дополнительное оборудование для последующей адаптации. Если стало заметно, что после чистки дроссельной заслонки увеличился расход топлива, тогда необходимо обратить внимание на работу системы ХХ, проверить дроссельный узел и регулятор холостого хода.  Обратите внимание, если вы не уверены в своих силах, а также не имеете определенных навыков и соответствующего оборудования, тогда лучше обратиться к специалистам.

Напоследок добавим, что если на автомобиле установлена роботизированная коробка передач, тогда чистку и последующую адаптацию дроссельной заслонки оптимально осуществлять параллельно обучению «робота». Указанные действия в совокупности дают более ощутимый результат, двигатель лучше реагирует на педаль газа, а трансмиссия работает мягче, задержки, рывки и толчки при переключении передач минимизируются.

Читайте также

Что дает чистка дроссельной заслонки и как настроить дроссель — Auto-Self.ru

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Рекомендуем также прочитать статью о том, что такое система электронного управления двигателем (ЭСУД). Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данной системы.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя. При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т. п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Средство для чистки дроссельной заслонки

Для того чтобы почистить дроссельную заслонку, отлично подойдет средство для чистки карбюратора (так называемый «карбиклинер»). Данные составы позволяют эффективно отмыть грязь и отложения всего за несколько минут. Чистка дроссельной заслонки предпочтительна со снятием, что позволяет отмыть отложения, после чего они не окажутся в цилиндрах двигателя. После нанесения очистителя необходимо воспользоваться мягкой кисточкой или щеткой, которой аккуратно снимаются остатки грязи, затем дроссельный узел дополнительно продувается воздухом из компрессора.

Рекомендуем также прочитать статью о том, как выбрать лучшее средство для очистки карбюратора. Из этой статьи вы узнаете об основных особенностях, требованиях и рекомендациях во время подбора составов для очистки карбюраторов, дроссельной заслонки и т.д.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

• Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
• Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
• Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
• После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
• После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
• Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек». Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Зачем нужно чистить дроссельную заслонку?

Дроссельная заслонка – это заслонка, которая напрямую связана с педалью газа автомобиля. Дроссельные заслонки и педали газа на современных автомобилей электронные.

Принцип работы дроссельной заслонки

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Итак, дроссельная заслонка – это своеобразный «дыхательный орган» двигателя. Вместе с воздухом из окружающей среды в неё попадает пыль, которой удалось миновать воздушный фильтр.

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Симптомы, которые могут возникать при забитом дросселе

• При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа. Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
• Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают».
• Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
• При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет.
• Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива.

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Быстрый способ дроссельной заслонки

Заключение

Загрязнение дроссельной заслонки – явление естественное для неё. Чистка дросселя, в зависимости от условий эксплуатации производится достаточно редко, примерно раз в 100 тыс. км пробега. Степень загрязнения легко определить на глаз, и если металл внутри покрыт чёрным жирным слоем грязи, то пора чистить.

Чистка дроссельной заслонки: порядок действий

Чистка дроссельной заслонки своими руками – достаточно простая процедура. Она не отнимает много времени и сил, но позволяет значительно сэкономить на посещении автосервиса. Соблюдая все рекомендации, приведенные в статье, качество выполненной работы не вызовет сомнений.

Автомобиль – это сложная система различных узлов и агрегатов, обслуживание которой лучше доверять профессионалам. Некоторые неисправности вполне можно диагностировать и решить самостоятельно, что и делают многие автовладельцы в целях экономии.

К примеру, при повышенном расходе топлива, движении рывками, нестабильной работе двигателя на холостых оборотах и сложностях при его запуске первоочередное внимание следует обратить на дроссельную заслонку – вероятней всего, она загрязнена. Демонтаж и очистка этого узла, в среднем, занимает не больше часа. Потребуется лишь несколько инструментов и аккуратность.

Дроссельная заслонка: конструкция и назначение

Дроссельная заслонка участвует в создании топливо-воздушной смеси посредством регулировки подачи воздуха во впускной коллектор двигателя.

С одной стороны она соединена с воздушным фильтром, с другой – с впускным коллектором. При нажатии на педаль акселератора заслонка открывается и пропускает воздушный поток в коллектор. Чем сильнее нажатие, тем больше открывается заслонка и больше воздуха подается. В коллекторе образуется топливо-воздушная смесь, которая затем поступает в двигатель.

В бюджетных автомобилях установлена механическая дроссельная заслонка. Она легко диагностируется, демонтируется и чистится, поэтому большинство автовладельцев сами занимаются обслуживанием данного узла.

Электронная дроссельная заслонка устанавливается на более дорогие модели. Самостоятельно демонтировать и разбирать ее не стоит. Как правило, все неисправности с этим узлом можно решить настройкой или заменой датчика положения заслонки (ДПЗД), который обеспечивает передачу информации на ЭБУ (электронный блок управления) для корректировки работы двигателя.

Причины загрязнения заслонки

Воздух, который поступает в заслонку содержит пыль, твердые взвеси и другие продукты, проникающие через воздушный фильтр, особенно при его несвоевременной замене.

Частицы пыли оседают в моторном масле, которое покрывает корпус дросселя и заслонку.

Причиной загрязнения заслонки может стать также износ цилиндров и поршней, низкокачественное топливо, некорректная работа системы вентиляции картерных газов, вследствие которой смесь из масляного тумана и продуктов горения в больших количествах попадает в узел.

В результате дроссельная заслонка будет периодически «залипать». Большое количество нагара не даст ей полностью закрыться, и она начнет пропускать избыточное количество воздуха. Без очистки в этом случае точно не обойтись.

Внешние симптомы загрязнения

Отложения в заслонке не всегда нарушают работу дроссельного узла. Проблемы могут возникать из-за поломки датчика положения, некорректной работы привода и других неисправностей.

Осложненный запуск двигателя, потеря его мощности и динамики, нестабильная работа на холостых оборотах, задержка оборотов после отпускания педали акселератора свидетельствуют о неполадках в дроссельной заслонке.

Даже если причины неисправности не связаны с дроссельным узлом, проверить и очистить его крайне рекомендуется.

При возникновении проблем с электронной заслонкой лучшим решением будет обращение на станцию технического обслуживания, где квалифицированные сотрудники устранят неисправности и не повредят механизм.

Процесс очистки заслонки

При очистке дроссельной заслонки внимание следует уделить датчику положения (ДПДЗ) и регулятору холостого хода (РХХ). Благодаря им обеспечивается плавное страгивание автомобиля с места и поддержание оптимальных оборотов вала в зависимости от нагрузки на бортовую сеть. Эти датчики следует тщательно очистить, так как поверхностного вмешательства в данном случае будет недостаточно.

Для проведения работ следует подготовить гаечные ключи, отвертку, очиститель и кисть.

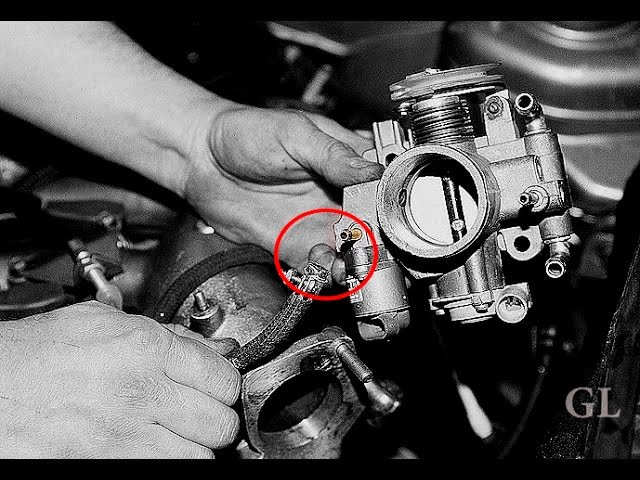

Демонтаж узла

Первый этап включает в себя демонтаж дроссельной заслонки. Для этого потребуется снять воздушный патрубок, связывающий воздушный фильтр и дроссельный узел. Затем нужно открутить болты, которыми корпус фильтра соединяется с двигателем, и отсоединить нижний патрубок.

Особое внимание следует обратить внимание на состояние резиновых уплотнений. Со временем они рассыхаются, что вызывает люфт и вибрации корпуса фильтра. При слабой затяжке болтов происходит подсос воздуха. Между корпусом фильтра и заслонкой стоит резиновое кольцо, его рекомендуется надеть на фильтр, что в последующем облегчит сборку.

С механической заслонки необходимо снять тягу. Для этого не нужно прикладывать много усилий, достаточно поддеть ее и отвести в сторону. Затем отсоединяется регулятор холостого хода и датчик положения заслонки посредством отжатия разъемов.

Последнее действие – снятие фиксирующей скобы и вытаскивание дроссельной заслонки.

После демонтажа нужно заткнуть отверстие впускного коллектора салфеткой или чистой ветошью. Это предотвратит попадание пыли внутрь.

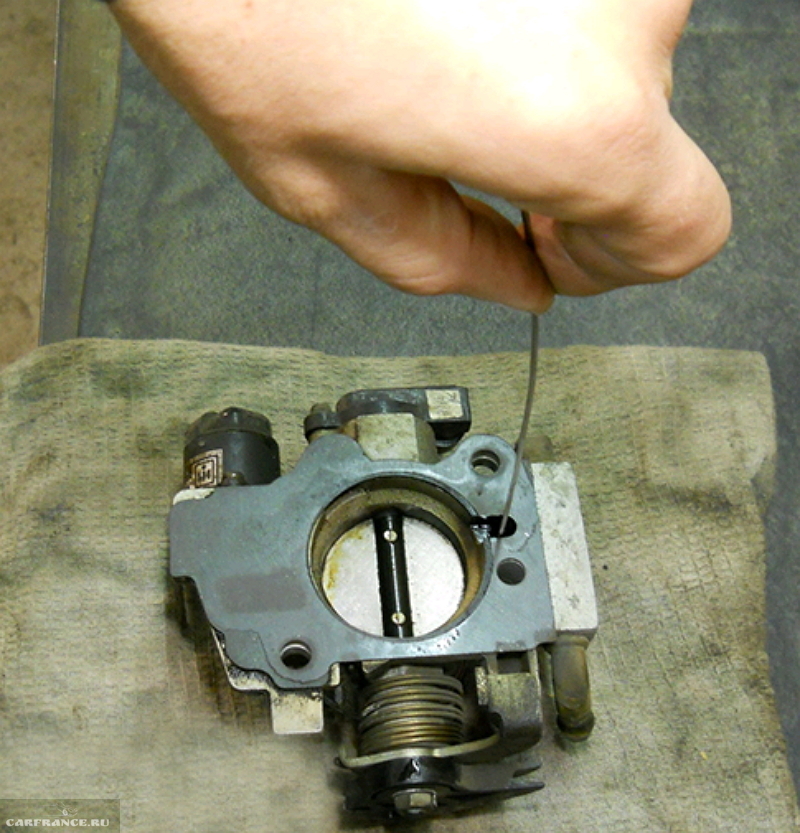

Очистка заслонки

Первым делом необходимо снять регулятор холостого хода с заслонки: он крепится при помощи двух винтов. Под ним находится резиновое кольцо. Чтобы его не повредить, не нужно замачивать деталь в бензине или сильно тереть ее.

Если уплотнитель имеет изношенный вид, его стоит заменить на новый.

Для очистки заслонки подойдут любые средства. Одно из наиболее эффективных – Очиститель металла MODENGY на основе смеси органических растворителей и функциональных добавок.

За несколько минут он удаляет различные химические загрязнения и нефтепродукты, быстро испаряется с поверхностей, не оставляя разводов и следов.

Очистка заслонки снаружи практически не имеет смысла, так как узел быстро обрастает пылью. Тщательно отмыть следует внутренние поверхности заслонки (особенно в месте ее соединения с корпусом), шток и колодец датчика холостого хода, каналы подачи добавочного воздуха.

После этого заслонку необходимо высушить, только потом можно приступать к сборке узла.

Сборка

Сначала устанавливается регулятор холостого хода, после чего заслонка возвращается на штатное место и фиксируется крепящей скобой. Узел должен попасть в паз. Затем нужно установить тягу, при этом наконечники рекомендуется обработать любой пластиной смазкой. Следует также проверить ход тяги вручную. Он должен быть без рывков и закусываний.

Далее патрубок вентиляции надевается на корпус воздушного фильтра и прикручивается болтами, после чего устанавливается воздушный патрубок.

Настройка регулятора холостого хода

После чистки заслонки нужно отрегулировать регулятор холостого хода. Для этого следует отсоединить аккумуляторные клеммы на 15 минут, затем снова их надеть и произвести запуск двигателя.

В течение 10 минут он должен проработать на холостом ходу. Затем на 10 секунд двигатель глушится и опять запускается. После достижения рабочей температуры автомобиль можно эксплуатировать.

Не стоит пугаться, если после замены РХХ возникнут проблемы с оборотами. Это происходит из-за того, что датчик адаптируется к работе и не сразу входит в нужное положение.

Если дроссельная заслонка имеет электроуправление, то ее регулировка происходит следующим образом. После того, как двигатель прогреется до нужной температуры, его следует заглушить на 10 секунд. Затем на 3 секунды включается зажигание и производится 5 нажатий на педаль газа. Спустя несколько секунд педаль выжимается до упора и держится в таком положении до тех пор, пока индикатор на приборной панели «Check engine» не будет гореть постоянно. После этого можно отпустить педаль газа и запустить двигатель.

Периодичность обслуживания заслонки

На вопрос о том, как часто заслонку необходимо очищать, нет однозначного ответа. При активной эксплуатации автомобиля, на больших оборотах и в сложных условиях обслуживать дроссельный узел следует регулярно, так как в таком режиме работы он может полностью засориться уже через 40-50 тыс. км пробега.

При спокойном стиле вождения заслонку достаточно осматривать каждые 100 тыс. км пробега. Однако при возникновении проблем с работой двигателя дроссельный узел начнет быстро загрязняться, пока неполадки не будут устранены.

Ошибки при очистке

Принимая решение о необходимости очистки дроссельного узла, следует помнить об основных ошибках автовладельцев.

Итак, чего делать нельзя?

• Разбирать заслонку в любой непонятной ситуации

• Пытаться очистить узел без демонтажа

• Использовать грубые щетки вместо мягких материалов

• Не уделять внимания настройке оборотов узла после очистки

• Удалять специальное покрытие, которое нанесено производителем на внутренние стенки корпуса и саму заслонку

• Прилагать слишком большие усилия, так как это может привести к повреждениям заслонки и находящегося рядом датчика

Способы увеличения срока службы дроссельной заслонки

При повреждении заводского покрытия на дроссельной заслонке его следует восстановить. Дело в том, что такой защитный слой предотвращает налипание пыли на поверхности и значительно увеличивает срок службы узла.

Для восстановления покрытия применяются специальные антифрикционные составы на основе дисульфида молибдена. Они представлены как в жидком виде, так и в аэрозольных баллонах. Последние использовать намного удобнее – они просты в применении, не требуют специальных навыков или оборудования, и именно поэтому популярны среди автовладельцев.

Антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС оптимально подходит для применения в дроссельных заслонках.

MODENGY Для деталей ДВС позволяет восстановить заводское покрытие на внутренних поверхностях дроссельной заслонки. В результате они защищены от усиленного нагарообразования, трения и износа.

Материал наносится путем распыления в несколько слоев с промежуточной сушкой каждого в течение 10 минут. Спустя 12 часов при комнатной температуре происходит полное отверждение покрытия.

Перед нанесением покрытия производитель рекомендует обрабатывать поверхности Специальным очистителем-активатором MODENGY, который отлично удаляет различные загрязнения и обеспечивает максимальное сцепление покрытия с основанием.

Приобрести эти материалы можно как по отдельности, так и одним набором, что более выгодно.

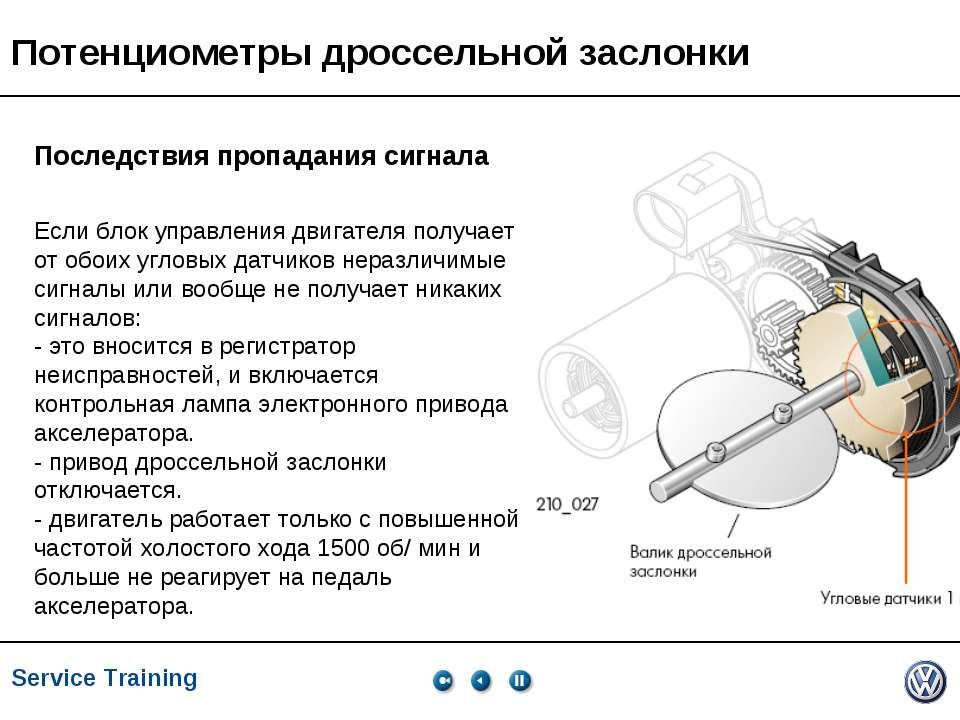

Датчик положения дроссельной заслонки (ДПДЗ): как это работает?

На чтение 7 мин. Просмотров 3.1k. Опубликовано 08.04.2020

Датчик положения дроссельной заслонки (ДПДЗ или throttle position sensor — TPS) используется для контроля положения дроссельной заслонки в двигателях внутреннего сгорания. ДПДЗ обычно расположен на шпинделе дроссельной заслонки, так что он может непосредственно контролировать его положение.

Для чего нужен ДПДЗ?

Чаще всего датчик представляет собой потенциометр, выдающий переменное сопротивление в зависимости от положения дроссельной заслонки (и, следовательно, датчика положения дроссельной заслонки).

Сигнал ДПДЗ используется блоком управления двигателя (ЭБУ) в качестве одного из входных сигналов системы управления. Время зажигания и время впрыска топлива (и, возможно, другие параметры) изменяются в зависимости от положения дроссельной заслонки, а также в зависимости от скорости изменения этого положения.

Некоторые модификации дроссельной заслонки имеют встроенные концевые выключатели. Они представляют собой датчики полностью открытой и полностью закрытой дроссельной заслонки.

Какие бывают датчики положения дроссельной заслонки?

Датчик положения дроссельной заслонки установлен на корпусе дросселя. По конструкции датчики положения дроссельной заслонки бывают:

• Контактного типа — с потенциометром.
• Бесконтактного типа — магнитные на эффекте Холла и индуктивные (катушка).

По способу установки:

• Отдельно установленный датчик.
• Встроенный в корпус привода заслонки.

Принцип работы ДПДЗ с потенциометром

ДПДЗ посылает контроллеру информацию о работе на холостом ходу, замедлении, интенсивности ускорения и полностью открытом состоянии дроссельной заслонки (WOT).

ДПДЗ является трёхпроводным потенциометром. Первый провод подаёт напряжение + 5 В на резистивный слой датчика, второй провод — заземление. Третий провод подключен к бегунку потенциометра, благодаря чему изменяется сопротивление и, следовательно, напряжение сигнала, возвращаемого в ЭБУ.

На основании полученного напряжения блок управления может рассчитать холостой ход (ниже 0,7 В), полную нагрузку (около 4,5 В) и скорость открытия дроссельной заслонки.

При полной нагрузке ЭБУ обеспечивает обогащение топливной смеси. В режиме замедления (закрытая дроссельный заслонка и частота вращения двигателя выше определенных об / мин) контроллер отключает впрыск топлива. Подача топлива возобновляется после того, как частота вращения двигателя достигает своего значения холостого хода или когда дроссельная заслонка открывается. На некоторых автомобилях можно регулировать эти значения.

Бесконтактные ДПДЗ

Бесконтактные датчики положения дроссельной заслонки могут быть двух видов — с датчиком Холла и индуктивные.

Датчик на эффекте Холла

ДПДЗ с датчиком Холла позволяет получать сигнал о положении дросселя без физического контакта. Это делает такие датчики более надежными и износостойкими.

ДПДЗ на основе эффекта Холла состоит из датчиков Холла и постоянных магнитов, которые вращаются вокруг них. Между магнитом и датчиком Холла есть воздушный зазор.

Магнит закреплён на валу дроссельной заслонки, чьё угловое перемещение отслеживают датчики Холла. Когда заслонка поворачивается, магниты изменяют своё положение.

Датчики Холла фиксируют изменение магнитного потока, вызванное перемещением магнитов. Сигнал передаётся на монтажную плату, которая расположена в корпусе электронной дроссельной заслонки, а далее — в блок управления двигателя.

Сигнал, отправляемый в ЭБУ, может быть аналоговым или цифровым.

Индуктивный датчик

Ещё один способ измерения вращательного положения бесконтактным путем — бесконтактный датчик положения дросселя индуктивного типа. Такой ДПДЗ состоит из статора и ротора.

Токопроводящий ротор является вращающейся частью, он установлен на валу дроссельной заслонки. Ротор состоит из одной или нескольких замкнутых петель с определенной геометрией, сделанных из электропроводящего материала. Может представлять собой печатную плату круглой формы.

Датчик и плата со микросхемой обработки сигналов установлены ​​внутри корпуса электронной дроссельной заслонки и являются неподвижными. Статор состоит из стандартной печатной платы и специализированная интегральная микросхемы.

На плате расположены приёмные катушки возбуждения, а также электроника для преобразования входного сигнала. При повороте ротора в статоре наводится напряжение, которое передаётся в ЭБУ для определения положения дроссельной заслонки.

Сравнительная таблица разных типов ДПДЗ

	Резистивный	Индуктивный	Магнитный
Надёжность	Контактный принцип, склонен к износу	Бесконтактный, хорошая	Бесконтактный, хорошая
Цена	Низкая	Средняя	Высокая
Размер	Большой	Большой	Средний
Интерфейс	Только аналоговый	Аналоговый и цифровой	Аналоговый и цифровой
Линейность	Очень хорошая	Очень хорошая	Хорошая
Резервирование	Дополнительные дорожки, но параллельный износ	Дополнительные дорожки, датчики	Легко установить два резервный датчика

Признаки неисправности ДПДЗ

1. Проблемы с ускорением

Автомобилю не хватает мощности при ускорении или он ускоряется самопроизвольно. Может показаться, что автомобиль просто не разгоняется так, как должен был бы.

Машина дергается, когда набирает скорость. Ускорение может быть плавным, но не хватает мощности.

Может случиться так, что автомобиль внезапно разгонится самопроизвольно, даже если вы не нажали педаль газа. Если эти симптомы возникают, есть большая вероятность, что у вас проблема с ДПДЗ.

2. Плавающий холостой ход

Если у вас появляются пропуски зажигания в двигателе, плавающий холостой ход или остановка двигателя, это также может быть признаком неисправного TPS.

Это означает, что блок управления не может определить полностью закрытую заслонку, т. е. режим холостого хода отключен. ДПДЗ также может посылать неверные данные, что приводит к остановке двигателя в любое время.

3. Снижение максимальной скорости

Автомобиль ускоряется, но не превышает относительно низкую скорость движения. Это еще один режим отказа датчика положения дроссельной заслонки, который указывает, что он ложно ограничивает мощность, запрашиваемую педалью акселератора.

Вы можете обнаружить, что ваша машина будет ускоряться, но не более, чем до 30-50 км в час. Этот симптом часто сопровождается снижением мощности.

4. Check Engine

Проверьте, загорается ли индикатор Check Engine, сопровождаемый любым из перечисленных симптомов.

Check Engine может загореться, если у вас возникли проблемы с TPS. Однако это не всегда так, поэтому не ждите, пока загорится лампочка CE, если вы заметили любой из вышеперечисленных симптомов.

Проверьте автомобиль на наличие кодов неисправностей, чтобы определить причину проблемы. Это можно сделать с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.


   Большинство потенциометров дроссельной заслонки имеют три клеммы, но некоторые могут иметь и дополнительные контакты, которые функционируют как конечники дроссельной заслонки.

3. Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
4. Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
5. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

1. Отключить разъём датчика.
2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Неисправности датчика положения дроссельной заслонки

Хаотический выходной сигнал

Сигнальное напряжение резко меняется, может упасть до нуля. Когда выходной сигнал датчика дроссельной заслонки хаотичен, причиной этого обычно является неисправный потенциометр. В этом случае датчик необходимо заменить.

Отсутствует сигнал напряжения

• Проверьте наличие опорного напряжения (+5.0 В) на разъёме.
• Проверьте состояние заземляющего контакта потенциометра.
• Проверьте сигнальный провод, соединяющий датчик с блоком управления.
• Если обнаружены проблемы с опорным напряжением и заземлением, проверьте целостность проводов между ДПДЗ и ЭБУ.
• Если провода датчика исправны, проверьте все соединения питания и заземления контроллера. Если и с ними всё в порядке, наиболее вероятной причиной является сам блок управления.

Выходной сигнал или опорное напряжение равно напряжению аккумулятора

Ищите короткое замыкание на провод, подключенный к положительной клемме аккумулятора или любого другого провода +12 В.

Стоит ли чистить дроссельную заслонку?

Что такое дроссельная заслонка? Это механизм системы впуска, который отвечает за подачу воздуха для формирования топливо-воздушной смеси. Большинство бюджетных автомобилей оборудованы элементарной заслонкой с механическим приводом.

Мы не будем говорить об электронных заслонках, разбираться в тонкостях работы которых достаточно сложно, а своими руками оные можно только доломать окончательно.

Речь идёт об элементарном устройстве, которое чаще можно увидеть, сняв корпус воздушного фильтра.

Впрочем, иногда фильтр стоит сбоку, тогда дроссельную заслонку придётся искать где-то между ним и впускным коллектором. Но уж если и там вы её не находите, то либо ваша машина карбюраторная, либо дальше читать просто не стоит, а лучше собраться и поехать в автосервис. Тем более если симптомы, указывающие на необходимость чистки, присутствуют.

Самые характерные из них – это нестабильная работа на холостых оборотах и периодическое «подвисание» оборотов после отпускания педали газа.

Не стоит забывать, что не всегда причина «разгула» холостых оборотов кроется в дроссельной заслонке, дело может быть и в других элементах топливной системы или зажигания.

И всё же чистота дроссельной заслонки играет весьма заметную роль в работе силового агрегата.

Как влияет состояние дроссельной заслонки на холостой ход? Дело в том, что на заслонке обычно стоят два устройства – датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ), который зачастую тоже называют датчиком.

Эти механизмы позволяют не только «дать газу» при нажатии на соответствующую педаль, но и помогают поддерживать оптимальные обороты вала в зависимости, например, от нагрузки на бортовую сеть.

Говорю именно «помогают», потому что если выкрутить, скажем, датчик ГУРа, то при повороте рулевого колеса холостые обороты всё равно будут прыгать, даже при условии безупречной работы дроссельной заслонки и регулятора холостого хода. Электроника, никуда от неё не деться.

Почему заслонку приходится периодически чистить?

Дело в том, что воздух, поступающий в неё, далеко не лабораторной стерильности.

Есть в нём и твёрдые взвеси, и пыль – всё, что не удержал воздушный фильтр (который мы всегда меняем вовремя, не так ли?) Всю эту пыль разрежение во впускном коллекторе тянет внутрь мотора, но не всё туда попадает, часть этой дряни оседает на корпусе дросселя и непосредственно на его заслонке. Помогает этому масляная взвесь, которая остаётся на стенках механизма.

Откуда она там? Дело в том, что в дроссель идёт патрубок, выходящий из крышки клапанной коробки. А как раз там небольшая концентрация масляного тумана есть всегда.

Если мотор уже «устал», да к тому же – хорошо (например, изношены поршневые кольца), то частиц масла будет всегда больше, а значит, и загрязнение дроссельной заслонки будет происходить активнее. В запущенных случаях заслонка так обрастёт налётом пыли, осевшим на масляной плёнке, что механизм может периодически «залипать».

И чаще причина неисправности будет как раз в регуляторе холостого хода, который установлен на корпусе дроссельной заслонки. И вот тут чистка устройства станет уже почти неизбежной.

Все мы прекрасно понимаем, что в некоторых сервисах есть не очень порядочные люди (не во всех, конечно), которым и работать-то не очень хочется. И тогда заслонку умудряются помыть вообще без её снятия.

Либо – что бывает чаще – не трогают регулятор холостого хода, отчего работа по факту получается выполненной, а проблема остаётся.

Поэтому мы покажем, как это сделать правильно, и пусть это будет чуть дольше, чуть сложнее, зато обеспечит хороший результат.

Для работы нам потребуется минимальный набор инструментов и материалов (отвёртка, пара гаечных ключей, кисточка и обычный очиститель, который можно купить в любом магазине), а также головки-звёздочки.

Последнее нужно только потому, что для примера мы взяли двигатель K7M, известный почитателям чудесных автомобилей Рено Логан.

Это мотор простой, его конструкция не содержит каких-либо оригинальных решений, поэтому глядя на то, как мы чистим заслонку этого агрегата, можно научиться делать это на любом другом бюджетном моторе. Итак, начинаем разборку.

Главное – аккуратность!

Пока я хлопал глазами и затвором фотоаппарата, мастер автосервиса «Логан-Шоп» Алексей Телешов уже снял воздушный патрубок. Думаю, с этим справится каждый. Затем откручиваем корпус воздушного фильтра. Снимаем его в сборе, сам элемент доставать не нужно (если только вы не решили его заодно поменять).

Заодно проверяем состояние резиновых уплотнителей, через которые корпус крепится к мотору. Со временем они усыхают, а так как резьба на болтах нарезана не до головки, то даже богатырская сила и банальная дурь не позволят эти уплотнители поджать гаечным ключом.

Сам по себе люфт не так страшен, но хорошая затяжка гарантирует исключение подсоса воздуха в дроссельную заслонку помимо воздушного фильтра, да и дребезг корпуса фильтра тоже не самая приятная штука на свете.

После выкручивания болтов чуть приподнимаем корпус и отсоединяем патрубок снизу, потом убираем корпус фильтра в сторону. Прямо перед нами появляется дроссельная заслонка.

Обращаем внимание: между корпусом фильтра и заслонкой есть резиновое уплотнительное кольцо. Если оно осталось на заслонке, мы его снимаем и надеваем на фильтр – так будет легче собрать всё обратно.

Так как мотор стоит совсем не на Роллс-Ройсе, то на заслонке мы видим механическую тягу, которая соединяет через сектор-качалку саму заслонку с тросиком газа. Её надо снять.

Никакой силы и фанатизма: чуть её поддеваем и отводим в сторону, после чего она сама слетает с наконечника. Теперь отсоединяем датчик положения заслонки и регулятор холостого хода. Тут всё просто: отжимаем разъёмы и снимаем их с датчиков.

Если не сразу получается, ищем, в какую сторону надо надавить и потянуть, излишняя сила тут тоже ни к чему.

Вообще, вся сегодняшняя работа более требует аккуратности, чем физической подготовки. Теперь склоняем головы и смотрим на основание дроссельной заслонки. И видим там фиксирующую скобу, которую сразу же снимаем. Теперь можно вытащить саму заслонку. Мы уже молодцы, но только наполовину.

Прежде чем мыть узел, не забываем закрыть отверстие во впускном коллекторе, можно обычной чистой тряпкой или салфеткой: пыль, которая туда попадёт, пользы мотору не принесёт.

Теперь пришло время чуть-чуть поковырять дроссельную заслонку. С неё надо снять регулятор холостого хода. Для этого откручиваем два винта и вытаскиваем его из корпуса заслонки. И ужасаемся: тоннель под него весь в налёте! Но мы как раз и запачкали свои ручки для того, чтобы от этого безобразия избавиться.

Мыть можно чем угодно, хоть обычной кисточкой и очистителем для карбюратора. Только не забываем, что под регулятором холостого хода тоже есть резиновое колечко, которое не надо ни терять, ни замачивать в

P2111 Код неисправности OBD-II: Система управления приводом дроссельной заслонки

P2111 определение кода неисправности

Система управления приводом дроссельной заслонки — заедание в открытом положении

Что означает код P2111

В этом случае определение кода не требует пояснений. Дроссельная заслонка застряла в открытом положении. Важно понимать, что PCM (модуль управления трансмиссией) использует датчик для отслеживания положения дроссельной заслонки. Дроссельная заслонка может на самом деле работать правильно, но датчик, возможно, вышел из строя и будет сообщать о неправильном положении в PCM.

Что вызывает код P2111?

Этот код устанавливается, когда PCM видит, что дроссельная заслонка заедает в открытом положении. Обычно это происходит из-за неисправного TPS (датчика положения дроссельной заслонки). Если этот код установлен, а дроссельная заслонка действительно застряла в открытом положении, будут установлены другие коды, и TPS может фактически передавать правильную информацию на компьютер.

Каковы симптомы кода P2111?

Если дроссельная заслонка действительно застряла в открытом положении, скорее всего, PCM переведет автомобиль в режим остановки двигателя.Если PCM позволяет двигателю продолжать работать с открытой дроссельной заслонкой, двигатель будет работать на слишком высоком холостом ходу, что сделает его небезопасным для движения и, возможно, приведет к повреждению двигателя.

Наиболее вероятным признаком будет то, что автомобиль будет нормально двигаться с включенным индикатором проверки двигателя или автомобиль перейдет в режим остановки двигателя по соображениям безопасности.

Как механик диагностирует ошибку P2111?

Для начала техник должен подтвердить, что дроссельная заслонка действительно застряла в открытом положении. Если дроссельная заслонка движется при движении педали газа, следующее, что нужно проверить, — это сигнал от TPS к компьютеру.

Это делается путем просмотра данных сканирования при нажатой педали газа. Если данные TPS на сканере не реагируют на нажатие педали газа, необходимо выполнить точечный тест на TPS. Точечный тест требует, чтобы мультиметр напрямую проверял значение сопротивления и / или напряжения на TPS. Каждый производитель будет иметь разную конструкцию этих систем, поэтому конкретные процедуры испытаний будут различаться.

С другой стороны, если дроссельная заслонка не перемещается при нажатии и отпускании педали газа, а дроссельная заслонка фактически не движется, сканер следует снова использовать для проверки всех других данных, которые используются PCM для расчета положение дроссельной заслонки. В большинстве случаев, если это условие существует, будут установлены другие коды.

Общие ошибки при диагностировании кода P2111

Диагностика этой системы может сбивать с толку. У каждого производителя будет своя стратегия управления дроссельной заслонкой.Важно уделить время изучению системы, над которой мы работаем.

Обычно механик заменяет один или несколько компонентов на основе единого кода. Это может быть ошибкой, если не учитывать все коды и данные. Например, если датчик положения педали дроссельной заслонки не работает, PCM не узнает, что водитель нажимает на педаль газа. Если технический специалист упускает этот факт и предполагает, что дроссельная заслонка просто застряла, он или она может заменить корпус дроссельной заслонки, предполагая, что проблема заключается в том, что дроссельная заслонка не движется, потому что PCM не получает сигнал от педали дроссельной заслонки. датчик.

Насколько серьезен код P2111?

Этот код серьезен, поскольку он предназначен для обеспечения безопасности как двигателя, так и пассажиров транспортного средства. Скорее всего, автомобиль перейдет в безопасный режим по умолчанию, в котором двигатель не запустится. Застрявшая открытая дроссельная заслонка может привести к аварии или повреждению двигателя. Если этот код присутствует, он защищает вас.

Какой ремонт может исправить ошибку P2111?

• Заменить TPS. Обычно это требует замены корпуса дроссельной заслонки, поскольку TPS и корпус дроссельной заслонки представляют собой единый блок.

• Очистите корпус дроссельной заслонки. Накопление нагара вокруг дроссельной заслонки может привести к заеданию. Дроссельную заслонку следует очищать при каждой настройке.

• Заменить корпус дроссельной заслонки. Опять же, корпус дроссельной заслонки обычно представляет собой единый блок на дросселях с электрическим управлением. Корпус дроссельной заслонки состоит из TPS, дроссельной заслонки (также известной как дроссельная заслонка) и электродвигателя дроссельной заслонки.

• Замена ПКМ. (Не частая неисправность для большинства автомобилей)

• Отремонтировать проводку. Повреждение ремня безопасности любого из компонентов этой системы вызовет проблемы.

Не все коды используются всеми производителями. В своем исследовании я обнаружил, что единственный производитель, использующий этот код, — Ford. Важно понимать, что дроссельная заслонка является частью того, что обычно называют корпусом дроссельной заслонки.

Корпус дроссельной заслонки состоит из дроссельной заслонки, электродвигателя дроссельной заслонки и ДПЗ. Могут присутствовать и другие компоненты, но эти три являются обязательными на корпусе дроссельной заслонки для системы дроссельной заслонки с электрическим управлением.Часто все три компонента заменяются как единое целое, поскольку они являются интегрированными компонентами в корпусе дроссельной заслонки.

Поскольку дроссельная заслонка напрямую не управляется традиционным кабелем, необходимо отметить, что PCM полностью контролирует дроссельную заслонку. Когда педаль газа нажата, PCM получает сигнал от датчика педали газа, информирующий PCM о желаниях водителя. PCM будет соответствовать только при соблюдении всех предварительно запрограммированных параметров. Это необходимая функция безопасности для предотвращения выхода автомобиля из-под контроля.

Системы дроссельной заслонки с электрическим управлением — это попытка инженеров усовершенствовать свой контроль над современными двигателями внутреннего сгорания. Лично у меня смешанные чувства по поводу появления дроссельной заслонки с электрическим управлением. На мой взгляд, чем проще, тем лучше, и эта система проста по конструкции, но сложна из-за серьезной вероятности выхода из строя, который может привести к травме.

Большинство из нас слышали о проблемах Toyota Prius. Дроссели с механическим управлением имеют встроенную безопасность и не полагаются на программирование от непристойных людей для разработки функций безопасности.Не говоря уже о том, что эта система добавляет несколько компонентов, каждый из которых, как известно, дает сбой. Я не считаю, что дополнительная управляемость стоит риска травмы, не говоря уже о дополнительных расходах на обслуживание из-за использования дорогих датчиков и двигателей, необходимых для работы такой системы.

С учетом сказанного, у меня лично есть автомобиль с системой дроссельной заслонки с электрическим управлением. Техники ласково называют «летать по проводам». Моя машина тоже Toyota. В конце концов, я действительно не должен беспокоиться о выходе моего автомобиля из-под контроля, поскольку это редко, но тем не менее, это возможно.Я предпочитаю простую конструкцию кабеля, которая используется с момента изобретения моторизованной тележки, также известной как автомобиль.

Нужна помощь с кодом P2111?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

коды неисправностей

P2111

Проверьте свет двигателя

Как быстро определить симптомы неисправности клапана EGR

Клапан рециркуляции ОГ играет жизненно важную роль в регулировании выбросов выхлопных газов и является необходимым компонентом в странах и городах, где действуют строгие нормы выбросов. Но что это такое и что происходит, когда он не работает должным образом? В нашем последнем посте рассказывается о том, почему клапан EGR так важен, а также рассматриваются наиболее распространенные симптомы неисправного клапана EGR.

Для того чтобы в вашем автомобиле произошло возгорание, необходимо втягивать воздух (который состоит примерно на 80% из азота и на 20% из кислорода) извне. Воздух соединяется с топливом и воспламеняется в камере сгорания, где температура достигает более 1370 ° C.

При такой высокой температуре инертный азот, естественно присутствующий в воздухе, горит с образованием оксидов азота (NOx).NOx является одним из основных загрязнителей от автомобилей и, как известно, вызывает проблемы со здоровьем человека, такие как респираторные проблемы.

Чтобы уменьшить количество загрязняющих веществ NOx, выбрасываемых вашим автомобилем, выхлопные газы необходимо охлаждать, прежде чем они будут выброшены из вашего автомобиля. Для этого они вводятся обратно в камеру сгорания через клапан рециркуляции отработавших газов (EGR); это снижает температуру и тем самым препятствует образованию выбросов NOx.

Забронируйте услугу

Быстро организуйте осмотр вашего автомобиля нашими техническими специалистами, прошедшими обучение на заводе-изготовителе.

Клапан рециркуляции ОГ довольно прост, когда он открыт, выхлопные газы пропускаются через систему рециркуляции выхлопных газов, чтобы помочь контролировать выбросы транспортного средства, тогда как, когда клапан закрыт, выхлопные газы не могут проходить через систему рециркуляции ОГ.

В рабочем состоянии это означает, что при первом запуске двигателя клапан остается в закрытом положении. По мере того как вы увеличиваете скорость и двигатель достигает своей рабочей температуры, клапан постепенно открывается, однако, если вы замедляете движение или останавливаетесь, клапан постепенно закрывается.

Это происходит постоянно на протяжении всего путешествия, чтобы обеспечить рециркуляцию только при рабочей температуре автомобиля. Это помогает сохранить топливную экономичность автомобиля и снизить выбросы вредных веществ.

Есть два типа клапанов системы рециркуляции ОГ; клапан рециркуляции ОГ с вакуумным управлением и электронным управлением. Клапан рециркуляции ОГ с вакуумным приводом обычно встречается только в старых автомобилях. Это простая система, которая использует вакуум для переключения клапана рециркуляции ОГ из закрытого в открытое.Вакуум часто регулируется соленоидом с компьютерным управлением.

В большинстве современных автомобилей используется система рециркуляции отработавших газов с электронным управлением, которая управляется модулем управления двигателем (ЕСМ). Контроллер ЭСУД получает данные от различных датчиков в автомобиле, чтобы определить исходное положение клапана рециркуляции ОГ на протяжении всего путешествия.

Каковы симптомы неисправности клапана рециркуляции ОГ?

Неисправный клапан рециркуляции отработавших газов может вызвать проблемы с потоком и работой системы рециркуляции отработавших газов, что приведет к проблемам с производительностью, включая снижение мощности, снижение ускорения и снижение топливной эффективности. Это также может привести к увеличению выбросов от транспортных средств.

Клапаны системы рециркуляции ОГ

могут заклинивать «открытыми» или «закрытыми» из-за скопления частиц сажи, нагара и грязи от топлива. Условия движения по автомагистрали являются наиболее благоприятными для вашего клапана EGR, поскольку более длинные и быстрые поездки позволяют двигателю достаточно нагреться, чтобы избавиться от нагара. В то время как городские условия вождения могут способствовать накоплению этих отложений.

Симптомы клапана рециркуляции ОГ могут различаться, однако наиболее распространенные симптомы неисправности клапана рециркуляции ОГ рассматриваются ниже:

Ваш двигатель не работает на холостом ходу

Грубый холостой ход при запуске двигателя или во время коротких остановок (т.е. низкие обороты двигателя при прогретом двигателе) могут быть вызваны постоянно открытой системой рециркуляции отработавших газов и постоянным потоком выхлопных газов во впускной коллектор.

У вашего автомобиля плохая работа

Плохая работа может быть вызвана открытием или закрытием клапана. Неправильная работа клапана рециркуляции ОГ может привести к неустойчивой работе вашего автомобиля.

У вас увеличился расход топлива

Повышенный расход топлива вызван постоянным открытием клапана.Это связано с тем, что температура ниже, поэтому топливо не горит при оптимальной температуре и, как следствие, менее эффективно.

Ваш автомобиль часто глохнет на холостом ходу

Глохнет, когда двигатель работает на холостом ходу, как грубый холостой ход, обычно возникает, когда клапан рециркуляции отработавших газов постоянно открыт и постоянно пропускает выхлопные газы в систему рециркуляции ОГ.

Топливо слышно

Обычно запах топлива ощущается, если во впускной коллектор идет непрерывный поток выхлопных газов, потому что на низких оборотах не все топливо сгорает. Это означает, что количество углеводородных газов, выходящих из выхлопной трубы, значительно увеличивается, вызывая запах топлива.

Ваш индикатор управления двигателем остается на

Ваш индикатор управления двигателем может гореть, как только ваш автомобиль обнаружит проблему с клапаном рециркуляции ОГ. Это может быть вызвано тем, что EGR постоянно закрывается или открывается. Однако стоит отметить, что обычно клапан рециркуляции отработавших газов начинает разрушаться до того, как он полностью выйдет из строя, и система управления двигателем может не уловить его, пока он действительно не выйдет из строя.Поэтому стоит обратить внимание на другие упомянутые признаки и симптомы.

Ваш автомобиль производит больше выбросов

Если ваш клапан рециркуляции ОГ не работает должным образом, будет выделяться больше выбросов. Как упоминалось выше, если клапан остается открытым, температура понижается, что предотвращает сгорание всего топлива. Это означает повышенный поток несгоревших углеводородных газов, выходящих из выхлопной трубы.

В то время как если ваш клапан всегда закрыт, высокие температуры в камере сгорания допускают чрезмерное образование газов NOx.

Вы слышите стук двигателя

Стук двигателя может возникать, если система рециркуляции отработавших газов постоянно закрыта. Это связано с тем, что при низких оборотах топливо воспламеняется раньше, чем достигается высокая температура. Детонации также являются обычным явлением, так как второе возгорание может произойти после обычного воспламенения.

Может быть что-то еще?

Некоторые из тех же проблем с производительностью двигателя, которые указывают на отказ клапана рециркуляции ОГ, также могут указывать на проблемы в других частях системы.Это может включать неисправные свечи зажигания, провода свечей зажигания, топливные фильтры, регулятор топливного насоса или датчики двигателя.

Некоторые из наиболее распространенных проблем подробно описаны ниже:

Повышенные выбросы углеводородов могут быть результатом негерметичной топливной форсунки, плохой синхронизации впрыска, плохой компрессии цилиндра или плохого датчика кислорода.

Увеличение NOx может быть вызвано утечкой вакуума, засорением топливной форсунки, низким давлением топлива или протекающей прокладкой головки.

Неровный холостой ход также может быть результатом неисправной катушки зажигания, утечки вакуума или проблемы с системой зажигания.

Что делать, если вы считаете, что у вас плохой клапан EGR?

Если в вашем автомобиле проявляется какой-либо из упомянутых симптомов клапана рециркуляции ОГ, и вы подозреваете, что у вас неисправный клапан рециркуляции ОГ, рекомендуется обратиться к квалифицированному механику для проверки вашего автомобиля. Неисправности системы рециркуляции ОГ можно легко диагностировать с помощью правильного диагностического оборудования.

В Stoneacre у нас есть все новейшие диагностические инструменты и оборудование, а также команда высококвалифицированных технических специалистов, что позволяет нам диагностировать и лечить любые проблемы с клапанами EGR. Обязательно позвоните нашей команде по телефону 01405 744171 , и они дадут вам профессиональный совет.

Некоторые производители могут рекомендовать замену клапана рециркуляции ОГ через заранее определенные интервалы. Эта информация, если она предоставлена ​​производителями, будет включена в руководство по эксплуатации вашего автомобиля, и ее следует соблюдать, чтобы ваша машина работала наилучшим образом!

Fuel Syetem Non Dismantle Очиститель топливной форсунки GL 100 Очистите форсунку, дроссельную заслонку, трехкомпонентный каталитический нейтрализатор 3 в 1 | клапанный механизм | Клапан Мерседес-уплотнение

FUEL SYSTEM NON-DISMANTLE CLEANER Очиститель топливной форсунки GL-100

Очистите форсунку, дроссельную заслонку, трехходовой катализатор 3 в 1

A. Конструкции

B. Проверьте стиль впрыска топлива, дроссельную заслонку или EFI:

TO EFI STYLE :

1. Найдите шланг возврата топлива, отсоедините его и подключите к нему подходящий адаптер;

2. Найдите впускной топливный шланг, отсоедините его и соедините с выпускным шлангом пылесоса с соответствующим переходником;

3. Подсоедините выпускной и возвратный шланги топливного бака и откройте крышку бака; если обратного шланга нет, переставьте предохранитель топливного насоса, чтобы насос не работал;

4.Залейте чистящую жидкость в бак пылесоса;

5. Подключите источник воздуха к воздушному отверстию очистителя, отрегулируйте его давление 40-50SI;

6. Проверьте все точки подключения, чтобы убедиться в отсутствии утечек;

7. Запустите двигатель, чтобы очистить топливную систему.

ПРИМЕЧАНИЕ:

1. Для системы дроссельной заслонки способ подключения такой же, просто отрегулируйте давление источника воздуха на 1-5 фунтов на квадратный дюйм.
