Как работает автоматическая коробка передач, устройство и виды АКПП, применяемые на современных автомобилях

У каждого автолюбителя есть свои предпочтения касательно коробки переключения передач — для кого-то жизненно необходимо иметь полный контроль над мощностью авто, кому-то больше по душе комфорт и отсутствие лишних движений. Сегодня мы поговорим об автоматической коробке передач, её особенностях, принципе работы, преимуществах и недостатках. Это обзорная статья. Более подробно на работе каждого вида АКПП мы поговорим отдельно.

Работа автоматической коробки передач

Автоматическая коробка переключения передач (АКПП) предполагает самостоятельный выбор передаточного числа трансмиссии без привлечения водителя. Главные её компоненты — устройство управления, гидротрансформатор и планетарный ряд. Гидротрансформатор устанавливается рядом с двигателем.

В его корпусе располагаются турбинное и насосное колеса, а также статор. Насосное колесо и коленвал связаны между собой. Вращаясь, крыльчатка насосного колеса направляет поток масла на турбинное колесо, тем самым раскручивая его. Энергия, которая остается после передачи крутящего момента, направляется статором назад к крыльчатке, тем самым еще больше усиливая ее вращение и, соответственно, крутящий момент. Энергия реверсивного масляного потока зависит от разности скоростей вращения насосного и турбинного колес.

Скорость вращения насосного колеса всегда превышает скорость движения турбинного, причем с возрастанием скорости движения автомобиля эта разница уменьшается, как и проскальзывание турбинного колеса относительно насосного.

Когда поток масла начнет вращать статор, крутящий момент прекращает свой рост, и гидротрансформатор, по сути, работает как гидромуфта. В этом случае КПД практически не превышает 85 %, при этом выделяется большое количество тепловой энергии; чтобы справиться с этим, есть механизм блокировки насосного и турбинного колес, который активируется командой устройства управления.

Планетарные ряды являют собой системы шестерен, связанные между собой механически, которые передают вращение со входного вала на колеса. Они необходимы для движения задним ходом и увеличения крутящего момента. Планетарная передача использует только один центральный вал, является довольно компактной и переключает передачи путем блокировки и разблокировки элементов ряда. Этот процесс регулирует управляющий механизм, благодаря чему переключение происходит ровно, без толчков и потери мощности.

Как работает вариаторная коробка передач

Вариаторная коробка передач состоит из вариаторной передачи, механизма перевода в нейтральное положение, механизма, который отвечает за движение задним ходом, блока управления. В основе её конструкции — два шкива, которые соединяются ремнем, причем каждый состоит из двух дисков конической формы, которые могут сдвигаться и раздвигаться, меняя диаметр.

Когда у ведущего шкива диски разведены, он имеет малый диаметр (низкие обороты двигателя). В этот же момент диски ведомого шкива сжаты. Когда скорость вырастает, диаметр ведомого шкива становится меньше, в то время как ведущего — увеличивается; передаточное число меняется. Вариатор поддерживает те обороты мотора, при которых можно получить максимальную мощность.

Изменение диаметров шкивов и передаточных чисел позволяет уменьшить или увеличить скорость автомобиля. Благодаря такой конструкции вариаторная коробка передач отличается плавным бесступенчатым переключением скоростей и экономичностью.

Работа роботизированной коробки передач

Роботизированная коробка передач в плане использования её водителем мало чем отличается от механических коробок: главное отличие — выбор передачи обеспечивают сервоприводы (электромоторы с исполнительным механизмом и редуктором), которыми управляет электронный блок.

При работе в автоматическом режиме за смену передачи отвечает компьютер, который отдает соответствующую команду после обработки данных об оборотах двигателя, скорости движения, информации бортовых систем.

В ручном режиме работы водитель повышает или понижает скорости благодаря селектору.

Главным недостатком такого типа коробки передач считается медлительность при переключении, что оборачивается увеличением расхода топлива.

Типтроник

Коробка передач Типтроник при работе в автоматическом режиме напоминает гидравлическую коробку-автомат, но при этом присутствует и режим ручного управления, который позволяет устанавливать диапазон передач, вручную включать определенную скорость. Для этого предусмотрен рычаг, который переводится в специальное положение и передвигается короткими толчками к значкам «+» и «-«.

Эксплуатация автоматической коробки передач отличается от механики, особенно это заметно в холодное время года. Автомобиль с такой АКПП следует хорошо прогреть, саму коробку, а при езде, по-возможности, использовать режим ручного переключения или режим вождения в гололед. Если машина застряла в снегу, выбраться будет сложнее, так что придется тщательно планировать маршрут.

Типичные проблемы и неисправности АКПП

В наше время автолюбители при покупке автомобиля все чаще и чаще отдают предпочтение машинам с автоматической коробкой передач. Оно собственно не удивительно, сейчас в городах стало много машин, движение стало более плотным, даже в небольших городах стали появляться пробки, доселе известные только мегаполисам, и в этих условиях вполне логично, что использование автомата удобней.

Ручка АКПП

Существует три типа автоматических трансмиссий:

1. Гидротрансформаторный автомат

2. Роботизированная трансмиссия

3. Бесступенчатый вариатор

АКПП

Сегодня бы более подробно остановимся на старом добром, уже отчасти считающимся некоторыми производителями отжившим свой век, классическом гидротрансформаторном автомате.

Несмотря на большое разнообразие марок автомобилей, далеко не все автопроизводители занимаются производством собственных коробок. Наиболее известные производители автоматических трансмиссий: Aisin Seiki Co Ltd (Япония), JATCO Ltd.

(Япония), Getrag (Германия), ZF Friedrichshafen AG (Германия), BORG WARNER (Германия), GM (США)…

Автоматическая коробка передач представляет собой совокупность трех наук: механики, гидравлики и электрики. Механика отвечает непосредственно за переключение передач, гидравлика – за передачу крутящего момента на механическую часть, а электрическая – призвана всем этим дирижировать, и обеспечивать связь АКПП с другими системами автомобиля.

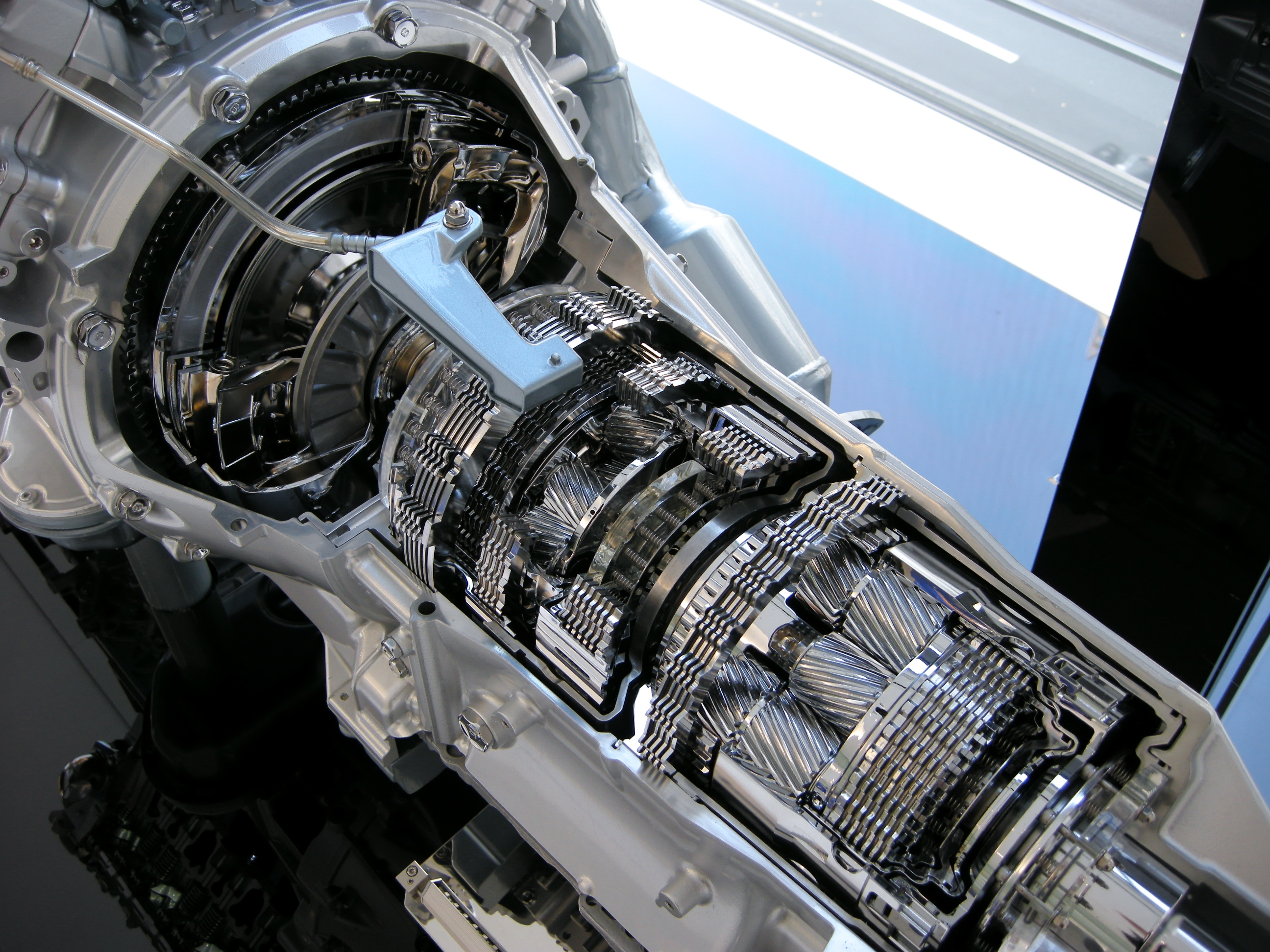

Устройство коробки автомат

Из чего состоит АКПП:

1. Гидротрансформатор – это устройство, которое служит для передачи и преобразования крутящего момента от двигателя к планетарному ряду АКПП.

Гидротрансформатор

2. Планетарный ряд – деталь АКПП, представляющая собой набор звездочек, которые в разном соотношении изменяют передаточное число.

Планетарный ряд

3. Тормозная лента, задний фрикцион, передний фрикцион —части АКПП, отвечающие за изменение соотношения передаточного числа в планетарке.

Тормозная лента АКПП

4. Устройство управления, которое состоит из насоса, гидроблока или клапанной плиты и маслообменника.

Гидроблок

Для того, чтобы АКПП работала исправно, ее необходимо обслуживать. По сравнению с механической трансмиссией, она более требовательна к качеству масла и к режимам эксплуатации.

Производители автоматических трансмиссий рекомендуют менять масло и фильтр в агрегате не реже чем в 90 000 км. Но как показывает практика, этот интервал лучше сократить к 60 000 км, так как если Вы по большей части ездите в городском режиме, процесс деградации масла происходит быстрее, из-за большого количества отработанных моторочасов.

Рассмотрим частые и наиболее распространённые проблемы, с которыми может столкнуться владелец автомобиля, оснащенного автоматической трансмиссией. В любом случае, устранить неисправность АКПП на коленке, обочине дороги или у себя в гараже получится далеко не у многих, и в 99% случаев необходима помощь квалифицированного механика, так как «автомат» не менее сложный узел, чем мотор.

Если с АКПП возникает какая-то проблема, на панели проборов автомобиля загорается контрольная лампа, а трансмиссия встает в аварийным режим.

1. Основная причина, и самая простая причина, по которой коробка может встать в «аварию» — это низкий уровень трансмиссионного масла. Сейчас основная масса современных коробок оснащена мерным болтом, выкрутив который, по интенсивности вытекания ATF (или по ее не вытеканию) определить уровень масла в коробке. Коробки постарше, чем производства 2010 года чаще оснащены обыкновенным щупом, вынув который можно проверить не только уровень, но и состояние трансмиссионной жидкости.

Масляный щуп АКПП на примере Тойота

2. В «аварию» коробка может встать от перегрева трансмиссионного масла, которое происходит по причине сильного проскальзывания фрикционов. Чаще всего это происходит от того, что масло в агрегате давно не менялось. В таком случае замена жидкости вместе с фильтрующим элементом может исправить ситуацию. Если же замена масла не помогла, то проблема кроется куда более серьезная, и это может быть неисправность насоса и/или соленоидов, фрикционов, или это может происходить по причине неисправности блока управления АКПП.

Так же по причине грязного отработавшего свой ресурс масла, АКПП может при движении осуществлять толчки при переключении.

Грязное масло

3. Механические неисправности коробки или гидравлики. Если идти от простого к сложному, это может произойти от изменения геометрии корпуса самой коробки, к примеру, по причине удара при ДТП. В связи с этим, может произойти течь масла и повреждения фрикционов коробки.В таком случае может спасти только полный разбор агрегата с дефективной каждого из элементов трансмиссии, проверка на наличие осколков металла корпуса АКПП и осколков деталей. Так же частично о неисправностях может рассказать электронная диагностика коробки, но чаще всего получается так, что дело кроется как раз в механической неисправности.

4. Проблемы электронной системы управления АКПП. Это могут быть,как и обычные обрывы электросети, окислившиеся «фишки» разъемов датчиков до программного сбоя работы ЭБУ АКПП. Данная проблема может быть устранена путем проверки на целостность всей проводки, идущей от блоков управления, до фишек датчиков с их пробной заменой. Если прозванивание электропроводки не помогло, возможно дело кроется в программным сбое или неисправности самого ЭБУ коробки, и в таком случае возможно потребуется перепрошивка блока, или его замена.

Так же причиной перехода в аварийный режим автоматической коробки передач может служить выход из строя датчиков положения коленвала, распределительных валов, сенсора MAF, и датчика положения дроссельной заслонки. Выяснить точную причину поможет считывание и расшифровка ошибок.

АКПП – это сложный организм, требующий внимания и квалифицированного обслуживания, как и ремонта, если таковой потребуется. Все это очень затратно, требует много времени и скрупулезности в ремонте. Но не нужно думать, что поломка АКПП – это сразу ее смерть. Для каждой автоматической трансмиссии существует свой ремкомплект, купив который можно произвести капитальный ремонт агрегата, и он снова будет служить Вам верой и правдой.

Автор — Андрей Червяков.

подробно о автоматических коробках передач – Akpp Wiki

В Kia решили отказаться от названия Optima. Теперь новый автомобиль на всех рынках носит наименование K5. Автомобиль делит модульную платформу N3 с одним из конкурентов на рынке – Hyundai Sonata. На фоне принципиального конкурента автомобиль от Kia демонстрирует несколько «убойных» преимуществ: колесная база 2850 против 2840 мм, современный 2.5-литровый 194-сильный двигатель в паре с 8-ступенчатым автоматом. В базе автомобиль предложен с простым 2.0-литровым мотором, который работает вместе с 6-ступенчатой автоматической коробкой переключения передач. В общем, автомобиль получился достойным и наверняка завоюет свою армию поклонников. Ажиотажа вокруг К5 добавляют различные комплектации, а также вполне приемлемый ценник. Один из интересующих потенциальных покупателей вопросов, какие коробки ставят на этот автомобиль?

6-ступенчатый автомат

Автомобиль комплектуется автоматическими коробками передач производства Hyundai. Для этого в концерне предусмотрены гидроавтоматы на шесть ступеней семейства A6MF. В это семейства входят две автоматические трансмиссии – A6MF1 и A6MF2. Для моторов до 2.4 литра и 240 Нм крутящего момента рассчитана коробка A6MF1, а на авто с силовыми агрегатами до 3 литра и 280 нм момента ставят A6MF2. Во многом это одинаковые автоматические коробки со схожими проблемами. Ресурс и первого, и второго агрегата составляет примерно 300 000 километров пробега, что можно считать вполне хорошим показателем. Коробка далеко не новая, поэтому известны её детские «болезни» и слабости.

В первую очередь это:

1. Слабый гидроблок. Известны случаи, когда еще до прохождения 100 тыс. км автовладельцы меняли гидроблок. Он крайне чувствителен к качеству трансмиссионного масла. Грязное масло, обрекшее свойства абразива, буквально разъедает гидравлический блок, после чего он не подлежит восстановлению. Чтобы этого не допустить, масло нужно менять строго в срок.
2. Муфта гидротрансформатора. Быстро изнашивается из-за агрессивной езды. Становится источником загрязнения масла, что и ведет к внезапным поломкам АКПП.
3. Ненадежный пластиковый поддон. В целом , если не выезжать на бездорожье, то риск повредить поддон, который изготовлен из пластика, минимален. А вот с выездом на неровную дорогу нужно быть готовым к скорой смене этого изделия АКПП.
4. Электрика. Электрическая часть АКПП доставляет хлопоты в редких случаях, но если и происходит поломки, то в основном с шлейфом соленоидов и датчиками оборотов.
5. Центральная шестерня. В 6АТ болты центральной шестерни способны самооткручиваться, что приводит к неприятностям и поломкам.

Тем не менее, коробка при должном обслуживании и надлежащем отношении ходит довольно долго. Главное – эксплуатировать автомобиль по назначению и менять масло в АКПП, несмотря на то, что сегодня производители уверяют о способности ATF отрабатывать весь заявленный срок службы гидроавтомата.

8-ступенчатый автомат

На последние модели южнокорейского производителя ставится 8-ступенчатый гидроавтомат A8MF2. Данную коробку передач можно обнаружить в таких авто, как Hyundai Santa Fe, Kia Sorento, Kia Optima TF. Агрегат рассчитан на совместную работу с двигателями до 3.0 литров и крутящим моментом 350 Нм. То есть, в Kia K5 эта коробка имеет солидный запас прочности, что должно положительно сказать на ресурсе трансмиссии.

В среднем 8АТ рассчитан на 300-350 тыс. км пробега, но окончательный ресурс зависит и от обслуживания, и от манеры вождения. Поскольку АКПП известна не так давно, досконально проблемы коробки и недостатки еще не изучены, как и нет подробной статистики по поломкам. Но, опираясь на опыт изготовления гидроавтоматов концерном Kia/Hyundai, можно считать о высокой надежности автомата. Это же подтверждают отзывы автомобилистов на тематических форумах, где упреков в сторону АКПП небольшое число.

Обслуживание АКПП на Kia K5

Обслуживание автоматической трансмиссии включает схожий порядок процедур, который выполняют при обслуживании двигателя автомобиля:

1. Диагностика АКПП. Рекомендуется регулярно посещать мастерскую с целью визуального осмотра состояния трансмиссии, считывания и расшифровки ошибок.
2. Замена масла. Под воздействием высокой температуры со временем масло утрачивает первоначальные свойства, загрязняется продуктами износа, становится темным, пенится – все эти симптомы указывают на непригодное состояние ATF.
3. Замена масляного фильтра. Одновременно с трансмиссионным маслом необходимо менять и фильтр. Так как он имеет свойство забиваться продуктами износа, то может стать причиной ненормальной циркуляции рабочего материала внутри коробки передач.
4. Промывка коробки. Если внутри гидроавтомата есть механические разрушения деталей, то недостаточно её отремонтировать и сменить масло. Еще необходимо выполнить промывку.

Соблюдая эти простые правила и рекомендации, для работы автомобильной трансмиссии будут созданы самые благоприятные условия работы.

Какое масло заливать?

Трансмиссионное масло является главной рабочей жидкостью гидроавтомата, поэтому от состояния ATF зависит срок службы АКПП и стабильность работы. В коробки Hyundai/Kia льют специальное трансмиссионное масло ATF SP-IV. Чтобы осуществить полную замену, необходимо приобрести минимум 7.5 литров свежего материала. Плановая замена обычно проходит спустя каждые 70-75 тыс. км, но по возможности обслуживать гидроавтомат следует чаще. Если масло в коробке никогда не меняли, то обычно сервисмены предписывают частичную замену материала – это щадящий способ обслуживания АКПП. За несколько частичных смен удается заменить 60-70% от общего объема масла. При этом устраняются пинки, рывки, толчки и прочие неприятные симптомы поломки трансмиссии.

Новый Kia K5

A6MF1, A6MF2

A6MF1: вид сзади

Гидроблок A6MF1

A6MF2: вид сбоку

Это может Вас заинтересовать

Мифы и легенды об АКПП: развенчиваем популярные заблуждения

 На дворе уже 21 век, а старая добрая АКПП все еще окружена мифами. Кроме того, эти мифы плодятся с невероятной скоростью. Наверное, это связано с тем, что автомобили c «автоматом» у нас набирают популярность, и многие водители впервые сталкиваются с этим агрегатом.

В статье мы будем развенчивать мифы, а если Вам, дорогой читатель, статья понравится, напишем про легенды. Про то, что когда-то было актуальным или актуально до сих пор. Обращаем внимание, что под аббревиатурой «АКПП» мы имеем ввиду автоматическую коробку с гидротрансформатором и планетарными передачами, она же — гидромеханическая, то есть «классическая» АКПП.

Мы, пожалуй, не будем останавливаться подробно на устройстве типичной АКПП, благо совсем недавно писал исчерпывающую статью о гидротрансформаторе и чуть ранее – о проблемах электрики.

Миф 1. Масляное голодание

Почему-то распространено мнение, что масляный насос АКПП приводится в действие от турбины (выхода) гидротрансформатора. На самом деле, привод насоса соединен с корпусом гидространсформатора, то есть, фактически, с маховиком двигателя, поэтому насос будет нагнетать давление в систему сразу после того, как мотор начинает вращаться, и масло будет прокачиваться в системе при любом режиме работы коробки. Поэтому масляного голодания в исправной коробке не бывает ни в каких режимах.

---

Миф 2. Ужасная N

Наверное, назначение нейтральной передачи АКПП и вред от ее использования — второй по обсуждению вопрос на форумах после прогрева АКПП и использования стояночного тормоза. Мнения разделяются от «Всегда включать нейтраль при остановке» до «Нейтральная передача нужна только для буксировки автомобиля и ее включение приведет к масляному голоданию». К сожалению, миф о вредности госпожи N становится все более популярным. Думаю, ноги его растут из мифа 1. В реальности нейтраль — достаточно полезная штуковина. Неспроста селектор АКПП позволяет переключать режимы D и N без нажатия блокировочной кнопки.

Что происходит, когда выбран режим D и нажата педаль тормоза? АКПП выбирает первую передачу, к колесам прикладывается крутящий момент, но тормоза не дают сдвинуться с места. При этом турбина гидротрансформатора остается неподвижной, а вся энергия двигателя преобразуется в гидротрансформаторе в тепловую. По сути, мотор мешает масло. Но на эту работу требуется затратить энергию, чтобы двигатель поддерживал частоту вращения холостого хода, электронный блок управления увеличивает подачу воздуха и топлива. При включенной нейтральной передаче механическая связь между выходом коробки и турбиной гидротрансформатора разорвана. Частота вращения выхода гидротрансформатора практически равна частоте вращения двигателя. Нагрузка на двигатель минимальна. Для поддержания режима холостого хода требуется меньше топлива. Уменьшается нагрев двигателя и АКПП. Сплошные плюсы в выборе режима N при остановке более чем на 30 секунд, особенно жарким днем в глухой пробке или долгом красном светофоре. Если я еще не убедил «нейтралефобов», приведу еще пару доказательств. Начнем с того, что режим паркинга отличается от нейтрали только тем, что заблокирован выходной вал АКПП. А режим «P» ни у кого не вызывает опасения. В том, что экономия топлива и уменьшение нагрева реальны, можно убедиться на относительно старых машинах с бензиновым двигателем. Если, удерживая педаль тормоза, перевести коробку из D в режим N, то будет заметно, что педаль немножко проваливается. Связано это с тем, что блок управления двигателя уменьшает подачу топлива и воздуха. Разряжение во впускном коллекторе, а, значит, и в вакуумном усилителе возрастает, усилитель сильнее давит на главный тормозной цилиндр, а на педали усилие уменьшается. Тот же эффект иногда бывает при отключении кондиционера. Все по той же причине. Контроллер уменьшает подачу топливно-воздушной смеси.

Если у Вас есть маршрутный компьютер, который определяет мгновенный расход топлива, Вы можете сравнить значения расхода в положениях селектора «P», «N» и «D». Прикинув время простоя, легко посчитать, сколько топлива можно сэкономить, выбрав нейтраль, к тому же современные электронные «мозги» без Вашего ведома могут выбрать нейтральную передачу, а Вы об этом даже не узнаете, поймете только по небольшой задержке начала движения после отпускания педали тормоза. Надеюсь, я развеял страхи перед нейтралью. Последний момент: не стоит ехать накатом без включенной передачи, но не из-за пресловутого масляного голодания – его-то как раз не будет. Просто по соображениям безопасности – не успеете среагировать на внезапно возникшее препятствие. Тут к АКПП и МКПП требования одинаковы.

Миф 3. Прогрев АКПП

Точнее, способ прогрева. Что делать? Поочередно многократно переключать селектор в положения R и D или перебирать все положения? Исходя из сказанного про нейтральную передачу, самый быстрый способ прогреть масло в АКПП — включить режимы D или R и нажать на тормоз, чтобы гидротрансформатор размешал масло побыстрее, то есть вся энергия мотора ушла в тепло. Ни в коем случае не нажимайте одновременно газ и тормоз! Да, коробка и двигатель прогреются моментально, но если передержать, то можно перегреть масло. А если АКПП еще и немолодая и порядком изношенная, то может случиться пробуксовка с последующей гибелью фрикционов.

Так зачем же надо переключать режимы селектора? Все очень просто. Помните, я писал в мифе 2 о том, что чрезмерно «умный» блок управления из благих побуждений может незаметно включить нейтральную передачу, когда у вас включен D и нажат тормоз? Так вот, передергивание режимов заставляет управляющую программу вновь возобновлять механическую связь, нагружать двигатель и гидротрансформатор. Так что миф частично подтвержден для современных коробок. Старушкам с «гидромозгом» такие манипуляции ни к чему. Касательно необходимости самого прогрева — конечно, конструкция АКПП рассчитана на эксплуатацию в горячем состоянии. Но мое мнение, точнее алгоритм, таков: завести двигатель, очистить машину от снега и не спеша начать двигаться. Так прогреется не только силовой агрегат, но и амортизаторы.

Миф 4. Автомобиль с АКПП не тормозит двигателем

Это было очень давно. Тогда гидротрансформатор не имел блокировки. Все современные коробки, даже те, что без электронного управления, имеют режим блокировки гидротрансформатора. В этом режиме ротор и статор «бублика» жестко соединены между собой через фрикционное сцепление, и момент от двигателя передается на планетарную передачу коробки минуя гидравлическую передачу. Это позволяет существенно увеличить КПД трансмиссии. Точно так же при опускании педали газа момент от колес передастся двигателю.

Рекомендуется при длительных спусках переключать АКПП принудительно на более низкие передачи с помощью ограничителя на селекторе (положения 3, 2), как вариант – «спортивного» режима или ручным переключением.

Миф 5. Классические АКПП скоро не будут производиться.

Да, сейчас существует огромное количество решений автоматизировать выбор нужного передаточного числа трансмиссии. Но классическая АКПП, которую еще называют гидротрансформаторной — это золотая середина. Она не уступает в способности передавать огромный крутящий момент механической КПП, так же, как и роботизированная коробка с двумя сцеплениями, выполняет переключения без разрыва потока мощности, но не только между соседними передаточными числами, а позволяет выбрать передачу в произвольном порядке.

---

---

Шестидиапазонной АКПП уже никого не удивить, а на автомобили высокого класса во всю устанавливают 7-, 8-, и даже 9-ступенчатые «автоматы». Такие коробки не уступают вариатору в задаче поддержания оптимальных режимов двигателя, и очень надежны. Рано списывать старушку со счетов. За многолетнюю историю устройство АКПП доведено практически до совершенства. Но в ближайшем будущем гидротрансформаторную АКПП ждет серьезное изменение. Она лишится… гидротрансформатора! В многодиапазонных коробках он не нужен. Ведь фрикционы, задающие режим работы планетарных передач — это не что иное, как многодисковое сцепление в масляной ванне. Современные электронные блоки управления с филигранной точностью могут управлять давлением поршня, а, значит, очень плавно переключать передаточные числа без разрыва потока мощности, причем переход может осуществляться на любую передачу с любой. Такого себе не может позволить даже «робот» с двумя сцеплениями. Похудевшая на «бублик», многодиапазонная, с КПД, сравнимым с «механикой», АКПП ближайшего будущего не должна сдать своих позиций.

---

Данная статья написана в рамках Конкурса авторов — 2015. Лучшие работы читайте здесь.

Организаторы конкурса:

---

Читайте также:

---

Новая 8-ступенчатая коробка: спорт, гибрид, экология

Визитная карточка 8HP

Подробно об этой коробке «АБС-авто» писал в апреле 2012 года. Дело в том, что мы тестируем не автомобили как таковые, а узлы и агрегаты в составе автомобилей. Так было и в тот раз. Во время визита в Научно-производственный центр концерна ZF в Саарбрюкене нам дали возможность проверить разнообразные агрегаты этой марки в деле.

Мне повезло – я тогда оказался за рулем черного BMW 740 xDrive с полным приводом и весьма крутым нравом: под капотом притаился дизель мощностью 320 л. с., развивающий момент 640 Нм в диапазоне от 1800 до 3000 об/мин. Надо ли говорить, что на черном «бумере» стояла 8HP!

По-настоящему ее прелести ощущаешь только на автобане. А еще – на лесных холмах вблизи Саарбрюкена. А еще – на узких улочках немецких городков, через которые мы проезжали. Словом, везде, где довелось попробовать все режимы АКПП от «комфорта» до «спорта», когда переключение переходит в 2 раза быстрее. Но ты все равно не чувствуешь рывков, все происходит плавно, за этим следят аж 25 управляющих программ, «прошитых» в блоке управления.

Динамичная 8-ступенчатая автоматическая коробка (8HP) ZF является базой для новой модульной системы привода с передним продольным расположением силового агрегата в стандартной, полноприводной и гибридной версиях

А на другой встрече в 2015 году нам представили 8HP второго поколения. Этот агрегат разрабатывали с учетом современных и будущих требований к транспортным средствам и их приводам. Новые АКПП позволили сократить расход топлива, повысить комфорт водителя и пассажиров и продемонстрировали широкие возможности адаптации к запросам заказчиков.

Коробка 8HP может использоваться в любых типах и модификациях автомобилей – в гибридных, полноприводных и спортивных версиях, а также в легких коммерческих грузовиках и автобусах, подверженных солидным нагрузкам. Сегодня миллионы серийных 8-ступенчатых АКПП работают в более чем 600 сферах человеческой деятельности.

При разработке гибридного варианта особое внимание уделили оптимизации автономного электрического хода – так заявляли инженеры концерна в 2015 году. Прошло два года.

И вот сегодня…

Специалисты ZF и Porsche разработали модульную гибридную трансмиссию на базе новой 8-ступенчатой коробки передач с двойным сцеплением (8DT). Агрегат отвечает всем сегодняшним и будущим трендам в области приводов для спортивных автомобилей.

Новинка отличается быстротой переключения передач, высоким уровнем комфорта и гибкостью управления. Одной из ключевых целей разработки было создание версии с электроприводом.

Благодаря новой концепции расположения шестерен в конструкцию интегрировали гибридный модуль мощностью 100 кВт. При этом длина коробки передач осталась такой же, как и у существующей спортивной версии 7DT. Также была реализована опция со встроенной раздаточной коробкой для полноприводных автомобилей. В ней используется фрикционная муфта для передачи крутящего момента на передний мост при весьма умеренном расходе топлива.

Модульный принцип конструкции коробки передач. Новая трансмиссия 8DT применяется при переднем продольном расположении силового агрегата в четырех различных версиях – стандартной, полноприводной, гибридной, гибридной с полным приводом. Крутящий момент имеет три ступени регулировки и достигает 1000 Нм

Снижению потерь мощности в трансмиссии до 28% способствуют:

• широкий диапазон передаточных чисел;
• дополнительная восьмая передача;
• оптимизированная система смазки;
• усовершенствованный электронный блок управления, разработанный концерном ZF.

Новая коробка передач собирается на заводе ZF в Бранденбурге. Первым серийным автомобилем, оснащаемым трансмиссией 8DT, стал новый Porsche Panamera. А теперь о некоторых особенностях подробнее.

Слово руководителю разработки

«В новой спортивной АКПП 8DT нам удалось в небольшом монтажном пространстве объединить мгновенное переключение передач, высокую эффективность и возможность полностью электрического режима движения без ущерба для функциональности, – говорит д-р Юрген Грейнер, руководитель отдела разработок коробок передач для легковых автомобилей концерна ZF Friedrichshafen AG. – По сравнению с нынешней АКПП 7 DT новая 8-ступенчатая коробка передач с двойным сцеплением обладает более стабильным крутящим моментом, улучшенной спортивной динамикой, высоким уровнем комфорта и эффективности. При этом размеры остались неизменными. Более того, удалось уменьшить потери мощности на 28% процентов и увеличить и без того высокую скорость переключения».

«Первые шесть ступеней оптимизируют ускорение до пиковых показателей, – уточняет г-н Грейнер. – Две следующие ступени, седьмая и восьмая, напротив, действуя как повышающие, снижают число оборотов и расход топлива даже без использования электрического режима».

Четыре версии

Новая 8-ступенчатая коробка передач с двойным сцеплением подходит для автомобилей с передним продольным расположением силового агрегата и поставляется в четырех различных версиях – стандарт, полный привод, гибрид, гибрид с полным приводом.

Все модификации оснащаются тремя ступенями регулировки крутящего момента до 1000 Нм. Он изменяется благодаря модулям двухдискового сцепления. Но основная коробка передач и комплект шестерен при этом остаются неизменными, унифицированными. Это относится также к гидравлической системе, системе переключения, механизму блокировки трансмиссии на стоянке, а также электронному блоку управления вместе с программным обес­печением.

Чтобы получить максимально компактную базовую коробку передач 8DT, была разработана новая конструкция шестерен с двумя промежуточными и одним выходным (суммирующим) валом. Все неподвижные шестерни, расположенные на ведущих валах трансмиссии, задействуются многократно и более эффективно.

В итоге уменьшилось количество плоскостей вращения, а базовая коробка передач стала значительно короче. Благодаря этому удалось сохранить требуемую длину гибридного модуля и встроить его в ограниченное монтажное пространство.

Подобная конструкция зубчатых колес имеет еще одно преимущество. За счет модульного принципа конструкции возможны варианты ее использования не только в автомобилях с передним продольным расположением силового агрегата, но и в других конфигурациях.

Экология

Концерн ZF специально разработал компактный гибридный модуль для дополнительного варианта новой 8-ступенчатой коробки передач с двойным сцеплением. Он включает демпфер крутильных колебаний, разделительную муфту вместе с актуаторами, электродвигатель и может быть интегрирован в картер сцепления. Этот никак не сказывается на габаритах коробки передач, но повышает ее эксплуатационные характеристики.

Максимальная мощность 100 кВт, постоянная продолжительная мощность 55 кВт и крутящий момент 400 Нм позволяют автомобилю в полностью электрическом режиме развивать скорость до 140 км/ч. Разумеется, эта технология позволяет реализовать все остальные функции гибридного привода, включая рекуперацию энергии при торможении и режим поддержания уровня заряда.

Компактный гибридный модуль встроен в новую 8-ступенчатую коробку передач с двойным сцеплением. Имея максимальную мощность 100 кВт, постоянную продолжительную мощность 55 кВт и крутящий момент 400 Нм, он обеспечивает разгон автомобиля в полностью электрическом режиме до 140 км/ч

Для полного привода

Интегрированная раздаточная коробка, устанавливаемая на полноприводные варианты АКПП 8DT, при необходимости передает дополнительный крутящий момент на передний мост. В полноприводных версиях используется многодисковая муфта мокрого типа, которая работает с постоянной пробуксовкой. Давление муфты меняется в зависимости от того, какой крутящий момент необходимо передать на передние колеса в той или иной дорожной ситуации.

Новая конструкция шестерен с двумя промежуточными и одним выходным (суммирующим) валом была смоделирована таким образом, чтобы сделать коробку передач 8DT максимально компактной

Умная механика

Электронный блок управления трансмиссией (ЭБУ) с программным обеспечением для АКПП 8DT – собственная разработка концерна ZF.

ЭБУ располагается вне корпуса коробки передач. Это позволяет защитить электронику от воздействия высоких температур, которые возникают в поддоне трансмиссии и могут достигать 150 °C.

Электронное управление обеспечивает работу АКПП 8DT с максимальной эффективностью и с оптимальным расходом топлива. Причем с учетом взаимодействия с другими системами автомобиля. В специальном режиме ECO блок управления понижает давление в коробке передач при соответствующих дорожных условиях, что уменьшает потребляемую мощность без ущерба для комфорта и динамических характеристик движения.

В режиме «старт-стоп» ДВС может быть отключен уже на скорости 10 км/ч, и автомобиль будет двигаться по инерции до полной остановки. Кроме того, движение накатом с выключенным двигателем возможно и на более высоких скоростях.

Повышению эффективности АКПП 8DT способствует также система смазки, которую можно активировать по требованию. Она регулирует подвод масла к каждому отдельному участку трансмиссии в зависимости от дорожной ситуации и условий движения.

Система смазки состоит из двух насосов, соединенных через гидравлический блок управления. Координация и регулирование всех процессов осуществляется программой управления потоком охлаждающего масла Cool Oil Flow Management (COFM), заложенной в память ЭБУ. Она контролирует текущий расход масла, необходимого для каждого элемента трансмиссии. При этом для подачи жидкости в требуемом объеме используются оба насоса.

Кроме того, программа COFM обеспечивает оптимальное охлаждение зубчатых зацеплений, направляя поток масла именно в ту ступень трансмиссии, которая в данный момент передает мощность.

По материалам концерна ZF

АКПП встает в аварийный режим: причины и способы устранения

Нередко во время эксплуатации автомобиля водитель замечает, что АКПП перешла в аварийный режим. Это происходит в случаях, когда автоматом была проведена самостоятельная диагностика и в процессе выделена неисправность, которая по версии компьютера в дальнейшем может нанести серьезный ущерб агрегату. Следствием становится “аварийка”, о которой мы и поговорим в этой статье. Что это, почему образуется и что делать — подробно в нашей статье.

{«id»:123275,»url»:»https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya»,»title»:»\u0410\u041a\u041f\u041f \u0432\u0441\u0442\u0430\u0435\u0442 \u0432 \u0430\u0432\u0430\u0440\u0438\u0439\u043d\u044b\u0439 \u0440\u0435\u0436\u0438\u043c: \u043f\u0440\u0438\u0447\u0438\u043d\u044b \u0438 \u0441\u043f\u043e\u0441\u043e\u0431\u044b \u0443\u0441\u0442\u0440\u0430\u043d\u0435\u043d\u0438\u044f»,»services»:{«facebook»:{«url»:»https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya»,»short_name»:»FB»,»title»:»Facebook»,»width»:600,»height»:450},»vkontakte»:{«url»:»https:\/\/vk.com\/share.php?url=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya&title=\u0410\u041a\u041f\u041f \u0432\u0441\u0442\u0430\u0435\u0442 \u0432 \u0430\u0432\u0430\u0440\u0438\u0439\u043d\u044b\u0439 \u0440\u0435\u0436\u0438\u043c: \u043f\u0440\u0438\u0447\u0438\u043d\u044b \u0438 \u0441\u043f\u043e\u0441\u043e\u0431\u044b \u0443\u0441\u0442\u0440\u0430\u043d\u0435\u043d\u0438\u044f»,»short_name»:»VK»,»title»:»\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435″,»width»:600,»height»:450},»twitter»:{«url»:»https:\/\/twitter.com\/intent\/tweet?url=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya&text=\u0410\u041a\u041f\u041f \u0432\u0441\u0442\u0430\u0435\u0442 \u0432 \u0430\u0432\u0430\u0440\u0438\u0439\u043d\u044b\u0439 \u0440\u0435\u0436\u0438\u043c: \u043f\u0440\u0438\u0447\u0438\u043d\u044b \u0438 \u0441\u043f\u043e\u0441\u043e\u0431\u044b \u0443\u0441\u0442\u0440\u0430\u043d\u0435\u043d\u0438\u044f»,»short_name»:»TW»,»title»:»Twitter»,»width»:600,»height»:450},»telegram»:{«url»:»tg:\/\/msg_url?url=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya&text=\u0410\u041a\u041f\u041f \u0432\u0441\u0442\u0430\u0435\u0442 \u0432 \u0430\u0432\u0430\u0440\u0438\u0439\u043d\u044b\u0439 \u0440\u0435\u0436\u0438\u043c: \u043f\u0440\u0438\u0447\u0438\u043d\u044b \u0438 \u0441\u043f\u043e\u0441\u043e\u0431\u044b \u0443\u0441\u0442\u0440\u0430\u043d\u0435\u043d\u0438\u044f»,»short_name»:»TG»,»title»:»Telegram»,»width»:600,»height»:450},»odnoklassniki»:{«url»:»http:\/\/connect.ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya»,»short_name»:»OK»,»title»:»\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438″,»width»:600,»height»:450},»email»:{«url»:»mailto:?subject=\u0410\u041a\u041f\u041f \u0432\u0441\u0442\u0430\u0435\u0442 \u0432 \u0430\u0432\u0430\u0440\u0438\u0439\u043d\u044b\u0439 \u0440\u0435\u0436\u0438\u043c: \u043f\u0440\u0438\u0447\u0438\u043d\u044b \u0438 \u0441\u043f\u043e\u0441\u043e\u0431\u044b \u0443\u0441\u0442\u0440\u0430\u043d\u0435\u043d\u0438\u044f&body=https:\/\/vc.ru\/u\/500016-yuliya-afenova\/123275-akpp-vstaet-v-avariynyy-rezhim-prichiny-i-sposoby-ustraneniya»,»short_name»:»Email»,»title»:»\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443″,»width»:600,»height»:450}},»isFavorited»:false}

12 962 просмотров

Что такое аварийный режим автоматической коробки передач

Аварийный режим можно назвать профилактикой от серьезных неполадок. Он образуется для того, чтобы оповестить автовладельца об этом, а также своевременно исправить поломку. Если включился аварийный режим — это повод остановиться автомобиль и отбуксировать его в СТО с помощью эвакуатора. Но, если из коробки не доносятся посторонние звуки (скрип, скрежет, стук) и вы убеждены в достаточном объеме масла, то даже при включенном аварийном режиме можно доехать на своем автомобиле в автомастерскую.

Понять, что АКПП встала в аварийку не сложно — на панели приборов загораются индикаторы HOLD, check AT, check engine. Если коробка уже вошла в режим аварийки, то пропадает динамика разгона, резко пропадет разгон даже при тапке в пол, пропадет передача D, а сам автомобиль будет ехать только на третьей передаче.

В таком режиме категорически запрещено длительно использовать автомобиль. Необходимо срочно обратиться к специалистам за диагностикой и дальнейшим ремонтом, иначе больших проблем с автоматом не избежать.

Почему коробка-автомат встает в аварийный режим

Причин образования поломок, из-за которых коробка встает в аварийку, очень много. Мы рассмотрим самые основные.

Неправильный уровень масла

Слишком высокие или низкий уровень трансмиссионной жидкости становятся самой основной и частой причиной выхода АКПП в аварийный режим. ЭБУ коробки анализирует уровень масла, и если он неправильный, сразу выводит узел в аварийку.

Снижение объема масла может образоваться из-за течи, которая образовалась вследствие механических поломок или допущенных ошибок в течение техобслуживания. Чрезмерно большое количество масла приведет к его вспениванию и течи. Масло начнет заливать все ближайшие детали, что также приводит к проблемам работы автомата.

Поломки в гидравлике или механике

Аварийка может включиться в случае механических поломок корпуса трансмиссии, износа фрикционов, неисправностей гидротрансформатора и т.п. Электронный блок управления фиксирует некорректную работу детали и оповещает об этом. В таком случае необходимо срочно обратиться к специалистам по ремонту АКПП.

Проблемы с ЭБУ

Поломки в электронном блоки управления негативно отображаются на работе коробки передач, вплоть до ее полной блокировке и стопе. Поломка может быть постоянной или стихийной. Например, на холодном масле узел может работать нормально, но при повышении температуры в системе выходить в аварийку. Это может говорить о сбое температурного датчика, который нужно заменить.

Резкий выход автомата в аварийку может свидетельствовать о поломках в электропроводке, контактов, датчиков. В таких случаях нужна компьютерная диагностика, а также проверка всех соединений в АКПП. Если же симптомы поломки появляются во время переключения в режим D или с 1 на 2 передачу, появляется шум или стук, а после включается аварийка, то, вероятнее всего, проблема в датчиках вращения вала.

АКПП резко вышла в аварийный режим, что делать?

Если во время движения автоматическая коробка передач вышла в аварийный режим, авто едет только на одной скорости, а остальные заблокированы, но нет возможности в данную минуту поехать в СТО, рекомендуем провести следующие манипуляции:

• Срочно остановить автомобиль, припарковав в безопасном месте. Первое, что нужно сделать — проверить уровень масло с помощью щупа, если он предусмотрен комплектацией коробки. Вытекающее масло ярко-красного цвета, а также запах гари говорит о неправильном уровне масла. Не рекомендуется начинать движение — безопаснее вызвать эвакуатор и поехать на станцию технического обслуживания;
• Если отсутствуют признаки проблем с маслом, проверьте проводку, контакты. Если будет обнаружен плохой контакт и исправлен, вероятнее всего, коробка выйдет из аварийного режима;

• Заглушить мотор и на несколько минут выключить зажигание. Если такие манипуляции не помогли, то на 3-4 минуты выключить минусовую клемму аккумулятора. Нередко в ряде автомобилей такие простые манипуляции помогают коробке выйти из аварийного режима.


Если же вышеперечисленное не помогло, но вы уверены, что уровень масла в норме, продолжайте движение в автомастерскую. Не рекомендуется набирать скорость, маневрировать, стоять в пробке и повышать нагрузки на АКПП. Первоочередная задача — приехать на СТО и сделать диагностику.

Как проводится диагностика АКПП, если она в аварийном режиме?

Только самые первые модификации автоматических коробок передач не имели электронную часть. Более последние и современные коробки имеют электронный блок управления, который систематически проводит самодиагностику. Поэтому первый шаг в диагностике — это подключение компьютерного сканера и считывание кодов ошибки, выданной ЭБУ. Код расшифрует мастер в автомастерской. Также его можно посмотреть в интернете. Наиболее часто возникают следующие коды:

• Неисправность в электрической цепи электромагнитных клапанов;

• Неправильное передаточное отношение отдельных передач;


• Несоответствие частоты вращение входного и выходного вала АКПП.

Если код ошибки говорит о электромагнитных клапанах, не торопитесь снимать коробку и проводить дефектовку. Вполне возможно проблема в проводке. Поэтому мастер должен воспользоваться мультиметром и проверить сопротивление проводов и различных датчиков. В этом случае необходимо не только проверить замыкание между проводами, но и замыкание на “-” и “+”.

Если же проблема не в проводке, то необходимо проверить разъемы питания. Бывают случаи, когда следствием некачественного снятия и установки коробки, а также развитием коррозии становится облом пинов разъемов. Отметим, что коробка может переходить в аварийный режим при окислении контактов.

Проводить дефектовку и проверять состояние комплектующих коробке следует только после проверки всех соединений проводки и анализа ее состояния.

Подведем итоги

Причин выхода автоматической коробки передач в аварийный режим великое множество. Независимо от уровня неисправности, выход в аварийку — повод неотложно обратиться к специалистам. Длительная эксплуатация авто при включенном аварийном режиме приведет к очень серьезным неисправностям и дорогостоящему ремонту.

Не рекомендуем самостоятельно решать подобную проблему. Важно обратиться к профессионалам и своевременно провести диагностику, а после исключить проблему. Только в таком случае коробка продолжит исправно работать, продолжая дарить комфорт эксплуатации авто.

Выбор автосервиса по ремонту АКПП

Внимание! 3 признака посредника в поиске автосервиса по ремонту АКПП

В последние два года развелось какое-то невероятное количество посредников в сфере ремонта АКПП. Как подтвержденный пример: акпп-гарантия.рф (18 специализированных сервисов). Сервисов, может, и 18, только АКПП-гарантия — диспетчер. АКПП-гарантия даже не юридическая организация, а посредник, распределяющий клиентов между независимыми сервисами с добавленной стоимостью. А есть еще сетевые конструкции с сотнями специализированных сервисов по ремонту АКПП.

По запросу «ремонт АКПП» вываливаются тысячи объявлений, предлагающих, собственно, как вы уж догадались, ремонт АКПП. Тогда как мастерских, специализирующихся на ремонте коробок автомат, всего лишь несколько сотен на всю Россию. Совсем уж специальных десятки. С полным циклом ремонта- единицы. Прежде чем выбирать партнера по ремонту, постарайтесь понять, кто стоит за красивым сайтом. Особенно, если множество филиалов.

• Первый признак «диспетчерской». За таким сайтом, как правило, стоят специалисты по продвижению в сети и специально обученные операторы, умеющие по алгоритму отвечать на определенные, часто задаваемые вопросы. Дальше готовый клиент продается реальным исполнителям. Отсутствие реальных фотографий сервиса, конкретных лиц коллектива.
• Наличие оборудования. Помните, что ремонт АКПП состоит из трех частей.
• механический ремонт АКПП,
• ремонт гидротрансформатора,
• ремонт гидроблока.
• Специализация. Большинство сервисов по ремонту АКПП специализируется непосредственно на ремонте механики, а ГТР и гидроблок ремонтируют в еще более специализированных сервисах, кто занимается исключительно гидроблоками и ГТР. Получается, на одного подрядчика приходится три субподрядчика: ремонт ГТР, ремонт гидроблока, покупка запчастей. Это сроки и это разделение ответственности и, вероятно, удорожание.

Какой вывод? Где ремонтировать АКПП?

Понравилась статья? Подпишитесь на наши группы в соцсетях:

На базе постоянных ежегодных международных семинаров среди профессионалов в сфере ремонта и обслуживания АКПП, зародился АКПП-клуб, аналог американской ATRA (Аutomatic Transmission Rebuilder Association). АКПП Клуб объединяет российских экспертов, признанных, между прочим, во всем мире. Здесь http://akppclub.com вы можете узнать, какие компании входят в этот клуб. Ведь есть разница между мастерской с одним/двумя сертификатами или специалистами, которые несколько раз в год встречаются на всех профильных площадках по всему миру и обсуждают, делятся, совершенствуются? Наверное, ответ очевиден.

Автозапчасть | Как работает автоматическая трансмиссия: подробное объяснение

Сегодня подавляющее большинство автовладельцев водят автомобили с автоматической коробкой передач. Вас заинтриговывает, когда вы думаете о том, как ваш автомобиль переключается на требуемую передачу, в то время как вы почти ничего не делаете, кроме как нажимать ногу на тормоз или педаль газа?

Итак, в этой статье мы объясним вам все, что вам нужно знать об очень замечательной инженерной мысли в истории человечества — автоматической коробке передач.Без преувеличения, но как только вы поймете, как работают автоматические трансмиссии, вы будете восхищены человечеством за изобретение чего-то столь же великолепного, как это, без компьютеров.

Во-первых, какова цель передач? Почему именно машинам нужна трансмиссия?
Когда вы изучаете, как работает двигатель, вы понимаете, что он создает вращательную силу. Чтобы автомобиль мог двигаться, эта сила вращения должна передаваться на шины. Это в основном то, что делает трансмиссия автомобиля, и, конечно же, трансмиссия является компонентом этой трансмиссии.

Но вот еще кое-что.

Для эффективной работы автомобильный двигатель должен вращаться в заданном диапазоне скоростей. Вращение ниже этого диапазона означает, что машина не сможет двигаться. И наоборот, слишком быстрое вращение может привести к самоуничтожению двигателя.

Следовательно, должен быть способ, которым мощность, производимая двигателем, умножается в нужное время. Также должен быть способ снизить уровень мощности, передаваемой от двигателя с точным синхронизацией.Вот где вступает в дело трансмиссия.

Трансмиссия обеспечивает оптимальное вращение двигателя вашего автомобиля, то есть не слишком быстрое или медленное. При этом он также гарантирует, что колеса получают соответствующий уровень мощности, необходимый для движения или остановки.

Коробка передач расположена прямо между двигателем и всей трансмиссией. Вы можете сравнить его с распределительным щитом вашего автомобиля.

Механическая коробка передач

В механических коробках передач для этого используются передаточные числа.Механическая коробка передач соединяет между собой шестерни разного размера. Таким образом можно повысить уровень мощности, передаваемой по всему автомобилю, без значительного изменения скорости вращения двигателя вашего автомобиля. Для механических коробок передач включенными передачами автомобиля можно управлять, нажимая на сцепление вашего автомобиля, а затем переключая передачи по мере необходимости.

Автоматическая коробка передач

Что касается автоматической коробки передач, вам не нужно ничего этого делать, поскольку превосходная инженерия упростила эту задачу.Все, что вам нужно сделать, это просто нажать на газ или нажать на педали тормоза. Вы можете назвать это волшебством.

Итак, по сути, цель трансмиссии автомобиля — убедиться, что двигатель вращается оптимально, то есть не работает слишком быстро или медленно, создавая соответствующие уровни мощности для движения и остановки ваших колес.

Теперь, когда у вас есть базовое представление о том, что делает трансмиссия автомобиля, важно рассмотреть части автоматической трансмиссии, которые позволяют ей выполнять свои функции.

В этом разделе мы рассмотрим детали автоматической коробки передач автомобиля, которые помогают ему эффективно функционировать.

Кожух трансмиссии

В кожухе трансмиссии вы найдете все компоненты трансмиссии. Кожух имеет форму раструба, поэтому его иногда называют кожухом раструба, и он изготовлен из алюминия. Помимо защиты движущихся шестерен трансмиссии, кожух современных транспортных средств оснащен датчиками, которые контролируют входную скорость вращения, создаваемую двигателем, а также выходную скорость вращения, передаваемую по всему автомобилю.

Гидротрансформатор

Вы когда-нибудь задумывались, почему можно запустить двигатель автомобиля, но трудно двигаться вперед? Причина в том, что происходит отключение потока мощности от двигателя вашего автомобиля к его трансмиссии. Цель отключения — дать двигателю время поработать без подачи питания на всю трансмиссию автомобиля. В механической коробке передач сцепление используется для отключения питания двигателя от трансмиссии.

Для автоматической коробки передач, где нет сцепления, как происходит отключение? Итак, здесь на помощь приходит гидротрансформатор.

В автомобиле вы найдете гидротрансформатор, расположенный между трансмиссией и двигателем. Он чем-то напоминает бублик, который помещают в отверстие картера трансмиссии.

Функции гидротрансформатора

По сути, гидротрансформатор выполняет две функции, когда дело доходит до передачи крутящего момента:
• Он помогает передавать мощность, создаваемую двигателем, прямо на входной вал трансмиссии.
• Увеличивает выходной крутящий момент двигателя.
Гидротрансформатор способен выполнять эти жизненно важные функции благодаря гидравлической энергии, которую обеспечивает трансмиссионная жидкость вашего автомобиля, содержащаяся в трансмиссии вашего автомобиля. Чтобы лучше понять этот процесс, важно рассмотреть компоненты, из которых состоит преобразователь крутящего момента, и то, как они работают.

Компоненты гидротрансформатора

В современных автомобилях гидротрансформатор состоит из четырех основных частей.

1. Насос

Насос выглядит как вентилятор и состоит из пары лопастей, выходящих из его сердечника. Насос прикреплен к корпусу гидротрансформатора, а сам корпус прикреплен к маховику двигателя. Итак, насос вращается с той же скоростью, что и коленчатый вал двигателя. В основном, работа насоса заключается в перекачивании трансмиссионной жидкости в турбину из центра.

2. Турбина

Прямо внутри корпуса гидротрансформатора вы найдете турбину.Он похож на вентилятор и соединен с входным валом трансмиссии. Поскольку он не связан с насосом, это означает, что они не обязательно движутся с одинаковой скоростью. Именно этот момент дает двигателю возможность вращаться со скоростью, отличной от скорости всей трансмиссии.
Это трансмиссионная жидкость, которая подается насосом и помогает турбине вращаться. Конструкция лопастей турбины гарантирует, что любая полученная жидкость направляется непосредственно в ее центр, а затем обратно в насос.

3. Статор

Статор также известен как реактор. Он расположен между насосом и турбиной. Статор напоминает воздушный винт самолета и выполняет две основные функции:

• Обеспечивает эффективную отправку трансмиссионной жидкости, возвращаемой в насос.
• Увеличивает крутящий момент, создаваемый двигателем для приведения автомобиля в движение. Кроме того, он отвечает за передачу меньшего крутящего момента, как только автомобиль движется с хорошей скоростью.

Статор способен выполнять эти функции благодаря инновационным технологиям. Во-первых, лопасти реактора перемещаются таким образом, что каждый раз, когда трансмиссионная жидкость, выходящая из турбины, входит в контакт с лопастями, отклонение этой жидкости происходит точно в том же направлении, что и при вращении насоса.

Обгонная муфта используется для соединения статора с валом, закрепленным на трансмиссии. Это означает, что стартер может двигаться только в одном направлении.Это ключевой фактор, обеспечивающий однонаправленное движение жидкости, выходящей из турбины. Статор вращается только в тот момент, когда скорость жидкости турбины достигает определенного уровня.

Именно эти два элемента конструкции статора помогают насосу эффективно работать и создавать повышенное давление жидкости. В свою очередь крутящий момент усиливается прямо на турбине. Поскольку турбина соединена с трансмиссией, трансмиссия может получать больший крутящий момент.

4.Муфта гидротрансформатора

В соответствии с принципами гидродинамики движение трансмиссионной жидкости от насоса непосредственно к турбине гидротрансформатора приводит к потере мощности. Это заставляет турбину вращаться со скоростью, немного меньшей, чем скорость насоса. Если автомобиль начинает двигаться, это не проблема, потому что именно разница в скорости помогает турбине эффективно передавать увеличенный крутящий момент на трансмиссию автомобиля. Однако, когда транспортное средство находится в движении, эта разница приводит к некоторому уровню неэффективности энергии.

Чтобы предотвратить потерю энергии, многие преобразователи крутящего момента сегодня оснащены муфтой гидротрансформатора, которая соединена с турбиной преобразователя. Как только автомобиль достигает определенной скорости, включается муфта гидротрансформатора и заставляет турбину и насос вращаться с одинаковой скоростью. Муфта гидротрансформатора после включения управляется компьютером.

Получив новые знания о деталях гидротрансформатора, позвольте нам объединить все вместе и проанализировать, как работает гидротрансформатор, когда вы выводите свой автомобиль из состояния покоя на определенную скорость.

Как работает гидротрансформатор

Когда вы переключаете автомобиль, он переходит в режим холостого хода. Насос вращается с той же скоростью, что и ваш двигатель, при подаче трансмиссионной жидкости в турбину преобразователя. Однако из-за того, что двигатель не вращается быстро, когда автомобиль находится на остановке, турбина преобразователя не будет вращаться быстро, и это не позволяет ей передавать крутящий момент на трансмиссию вашего автомобиля.

Когда вы нажимаете ногой на газ, двигатель начинает вращаться быстрее.Это приводит к более быстрому вращению насоса гидротрансформатора. При увеличении скорости насоса трансмиссионная жидкость с большой скоростью направляется от насоса, который раскручивает турбину еще быстрее. Жидкость передается к статору лопатками турбины. В этот момент статор не вращается, поскольку скорость трансмиссионной жидкости еще недостаточно высока.

Однако, благодаря конструкции лопастей статора, жидкость может проходить сквозь них, и жидкость отводится обратно в том же направлении, в котором вращается насос.Это дает насосу возможность подавать жидкость в турбину с большей скоростью, тем самым создавая повышенное давление жидкости. По мере того, как жидкость возвращается, она достигает турбины с увеличенным крутящим моментом. Это приводит к тому, что турбина передает еще больший крутящий момент на трансмиссию вашего автомобиля. В этот момент ваша машина начинает двигаться вперед.

Этот цикл повторяется по мере увеличения скорости вашего автомобиля. Как только вы набираете крейсерскую скорость, лопасти реактора, наконец, начинают вращаться, поскольку трансмиссионная жидкость достигает необходимого давления.Как только реактор начинает вращаться, происходит снижение крутящего момента. Это связано с тем, что на этом уровне для движения автомобиля не требуется большого крутящего момента, поскольку он уже движется с хорошей скоростью. Затем включается муфта гидротрансформатора, и это приводит к тому, что турбина вращается с той же скоростью, что и насос и двигатель.

Надеюсь, теперь вы понимаете функцию гидротрансформатора при подключении или отключении энергии, вырабатываемой двигателем, от трансмиссии и от нее, а также о том, как крутящий момент, передаваемый на трансмиссию, умножается, чтобы помочь автомобилю двигаться. .Давайте теперь рассмотрим компоненты, из которых состоит автоматическая коробка передач, которая помогает вашему автомобилю переключаться автоматически. Мы будем рассматривать планетарные передачи.

Планетарные передачи

По мере увеличения скорости вашего автомобиля, чтобы ваш автомобиль продолжал двигаться, требуется меньше крутящего момента. Уровень крутящего момента, который передается на колеса вашего автомобиля, регулируется трансмиссией через передаточные числа. Более низкое передаточное число означает больший запас крутящего момента, а более высокое передаточное число означает меньшее передаточное число.

Для механических коробок передач вы будете тем, кто будет переключать передачи для изменения передаточных чисел. Однако для автоматической трансмиссии увеличение и уменьшение передаточных чисел происходит автоматически. Это возможно благодаря наличию планетарных шестерен.

Компоненты планетарной шестерни

Кольцевая шестерня

Эта шестерня напоминает кольцо, а его внутренняя поверхность состоит из зубьев с острыми под углом. В планетарной коробке передач коронная шестерня расположена в самой внешней части.Внутренние зубья коронной шестерни постоянно входят в зацепление с планетарной шестерней, установленной на ее внешней части.

Солнечная шестерня

Эта шестерня также имеет угловые зубья. В планетарной коробке передач эта шестерня расположена посередине. Эта шестерня постоянно находится в зацеплении с планетарными шестернями на своих внутренних частях. Он связан с входным валом планетарной коробки передач. Чтобы получить переменную мощность, используются некоторые шестерни.

Планетарные шестерни

Между коронными и солнечными шестернями вы найдете планетарные шестерни.Его зубья постоянно входят в зацепление с солнечной и коронной шестернями во внутренней и внешней точках соответственно.

Ось планетарных шестерен соединена с водилом планетарной передачи, на котором установлен выходной вал планетарной коробки передач. Планетарные шестерни могут вращаться вокруг своей оси, вращаясь между кольцевой и солнечной шестернями, и это похоже на то, как работает наша солнечная система.

Водило планетарной передачи

Водило планетарной передачи помогает в окончательной передаче выходной передачи на выходной вал.Он прикреплен к оси планетарной передачи. Над водилом планетарной передачи вы найдете вращающиеся планетарные шестерни. Также вращение планетарных шестерен приводит к вращению водила.

Лента сцепления

Это устройство, также называемое тормозной лентой, фиксирует угловую, солнечную и планетарную шестерни. Тормоз или сцепление в вашем автомобиле используются для управления этим устройством. Всего один комплект планетарных шестерен может дать вам задний ход и до 5 уровней движения вперед. Это зависит от конкретного компонента зубчатой ​​передачи, который перемещается или удерживается в неподвижном состоянии.

Планетарные шестерни с присущими им рядным валом и цилиндрическим корпусом считаются идеальной заменой стандартным шестерням и шестеренчатым редукторам. Их можно использовать в самых разных ситуациях, например в электрических шуруповертах, силовых передачах и т. Д. Чтобы действительно понять, как они работают, необходимо уяснить некоторые детали.

Давайте рассмотрим, как устроены планетные системы и их механику. Это поможет вам увидеть некоторые неочевидные факторы и ту роль, которую они играют.

Расположение

В самом простом планетарном редукторе вы найдете три набора передач, которые имеют различные уровни свободы. Он вращается вокруг оси, вращающейся вокруг солнечных шестерен, которые вращаются на месте. С внешней стороны планеты закреплены зубчатым венцом. Планетарная передача сгруппирована с солнечными шестернями и коронными шестернями таким образом, что крутящий момент передается по прямой линии.

Для простых планетарных передач солнечная шестерня вращается с высокой скоростью за счет входной мощности.Планеты сцепляются с кольцом и солнечными шестернями, которые вращаются по орбите. Планеты прикреплены к отдельным вращающимся элементам, называемым клеткой или носителем. Вращение водила планетарной передачи обеспечивает высокий выходной крутящий момент и низкую скорость.

Не всегда обязательно иметь фиксированные компоненты. В дифференциальных системах вы обнаружите, что каждый элемент вращается. Это помогает разместить один выход, который управляется двумя входами, а также один вход, управляющий двойными выходами.

Увеличение редуктора

При вращении солнечной шестерни планетарные шестерни входят в зацепление с большим количеством зубьев.Это помогает им успевать за разными оборотами привода при каждом обороте выходного вала. Чтобы осуществить переход между обычными шестернями и шестерней, очень маленькая шестерня будет зацеплена с шестерней большого размера.

В основном планетарные передачи дают редукцию до 10: 1. Для составных планетных систем редукции, которые они дают, намного выше. Увеличивать или уменьшать скорость можно определенными способами, например, последовательно соединяя планетарные ступени. Первая ступень дает ротационный выход, который соединен со входом следующей ступени, а окончательное сокращение представляет собой умножение индивидуальных соотношений.

Второй вариант предполагает использование в планетарной передаче стандартных зубчатых редукторов. Такая конфигурация называется гибридной и в некоторых случаях предпочтительна как очень простая альтернатива ряду планетарных ступеней. Это также является предпочтительным способом снижения скорости ввода, которая может быть чрезвычайно высокой для обработки некоторыми планетарными блоками. Кроме того, он создает смещение ввода-вывода. Чтобы иногда получить правильный угол, конические шестерни могут быть прикреплены к рядным планетарным системам.

Измерение крутящего момента

В разных точках планетарные шестерни входят в зацепление с солнечной и коронной шестернями. Это задействует больше зубьев для перемещения груза. Следовательно, планетарные передачи нуждаются в шестернях меньшего размера, но большего количества по сравнению с обычным шестеренчатым редуктором. Одно соображение, которое не так очевидно, заключается в том, что, когда речь идет о нескольких планетах, которые имеют одинаковый интервал, подшипники первичного вала и подшипники выходного вала не должны нести радиальную нагрузку, возникающую от тангенциальных шестерен.Это потому, что реакции отменяются. Кроме того, поскольку на подшипники не действуют такие силы, вероятность возникновения деформации внешнего кожуха очень сильно снижается.

Наличие большего количества планет приведет к увеличению жесткости на кручение, а также грузоподъемности. Чем выше разделение нагрузки, тем меньше вероятность прогиба и износа зубьев шестерни. Это означает, что в планетарных редукторах, которые относительно малы и имеют обтекаемую форму, возможна передача значительной нагрузки.Хотя планеты в основном бывают трех видов, их можно найти более или менее. Кроме того, довольно часто встречаются равные расстояния между несколькими планетами.

Помимо прямозубых цилиндрических шестерен, вы можете найти косозубые шестерни для несущей способности. В косозубых планетарных зубчатых передачах существуют осевые реакции, и нет взаимной компенсации с несколькими планетами, как это происходит в реакциях тангенциальных и разделяющих зубчатых колес. Таким образом, подшипники никоим образом не несут осевой нагрузки.

Износ и истирание

Что касается срока службы и износа, линейные планетарные системы обладают способностью равномерно распределять нагрузку между всеми основными компонентами, и экономический результат является доказательством такого распределения.В случае, когда все компоненты имеют одинаковое качество, если потенциально можно указать на слабое звено, вероятно, это будут подшипники, которые обеспечивают опору для каждой планетарной передачи.

Здесь очень мало места, поэтому в отличие от обычных зубчатых и шестеренчатых редукторов, в которых достаточно места для размещения больших подшипников, планетарные подшипники бывают маленькими. Также имейте в виду, что эффект компенсации, который имеет место с несколькими планетами по отношению к радиальным нагрузкам, применим только вдоль центрального вала.Фактически, радиальные нагрузки планетарного подшипника ответственны за поворот водила.

Циклическая усталость и термическая усталость подшипников могут быть увеличены из-за ограничений в распределении нагрузки в сочетании со способностью планетарных шестерен вращаться чрезвычайно быстро. Кроме того, высокие скорости и тяжелые планетарные шестерни приводят к возникновению центробежных сил, которые могут создать дополнительную нагрузку. Мы никоим образом не подразумеваем, что планетарные подшипники не способны выдержать срок службы определенных компонентов. Кроме того, прецизионные подшипники высокого качества в сочетании с зубчатыми колесами с высокими допусками, которые относятся к низкому классу, никоим образом не означают расположения при прочих равных условиях.

Балансировка планет

В реальных сценариях планеты не принимают на себя идеально сбалансированную нагрузку. Планета может быть так или иначе радиально ближе к оси Солнца или оказаться дальше, чем другие. Также возможно, что ось вращения несущей могла быть немного отклонена. Сегодня, с медленным, но постоянным снижением точности производства в сочетании с увеличением производства на планете, наблюдается более высокая тенденция к тому, что дисбаланс будет продолжать увеличиваться.

Бывают случаи, когда дисбаланс дает довольно небольшой эффект, который может быть принят операцией. Возможно даже, что планеты изнашиваются, а затем постепенно начинают более равномерно распределять нагрузку. Однако есть конструкции, которые чрезвычайно чувствительны к малейшему дисбалансу. Для таких конструкций требуются узлы и узлы с очень высокой точностью. В таком случае очень важна точность определения точных положений вокруг оси солнечной шестерни для штифтов планетарной передачи.

Есть и другие способы улучшить балансировку планетных нагрузок. Один из таких способов — использовать плавающие подузлы, чтобы обеспечить очень небольшое радиальное движение для несущей планеты и Солнца. Это дает компонентам возможность немного сместиться, и это помогает выровнять нагрузку.

Шум

Не хуже шумовая ситуация для планетных систем. Фактически, это намного лучше, чем то, что вы получаете в стандартной комплектации с уменьшенной шестерней. Когда у вас есть меньшие шестерни, это приводит к созданию скорости продольной линии, которая очень мала по сравнению с шестерней и шестерней.Но когда у вас есть много одинаковых зубцов планетарной передачи, которые входят в зацепление друг с другом с частотой, аналогичной частоте вращения входного вала, это создает шум, особенно когда он возникает на очень высокой скорости.

Еще больше усложняет эту ситуацию то, что зацепление зубьев обычно происходит круговыми движениями. В такие времена хорошо использовать прямозубую шестерню, которая сделана очень качественно. Однако косозубые шестерни, которые осуществляют зацепление зубьев постепенно, а не мгновенно, обычно более предпочтительны для таких операций.

Еще один способ уменьшения шума — спроектировать систему таким образом, чтобы планеты могли сцепляться таким образом, чтобы обеспечить эффект подавления, когда сцепление выполняется не в фазе. Это также отличная идея, чтобы ослабить систему, поскольку это помогает предотвратить резонанс.

Heat

Когда планетарные зубчатые передачи работают непрерывно со значительно высокой скоростью, они выделяют тепло. В базовых системах зубчатых колес и шестерен для нагрузки требуется огромная площадь подшипников и поверхности, что приводит к очень высокому теплоотводу.Скорость рассеивания тепла может быть сильно ограничена компактностью планетарного блока. В подобных случаях обычно применяются дополнительные меры.

Теплообменник может использоваться для циркуляции смазки, или вы можете установить охлаждающий вентилятор. Для непрерывной работы существует гораздо меньше возможностей для охлаждения системы, чем если бы она работала через определенные промежутки времени. Если охлаждения недостаточно, возможно, придется уменьшить поправку на скорость. Как было сказано ранее, другой альтернативой является использование определенных редукторов скорости, которые будут подключены перед планетарным редуктором.

Планетарный редуктор имеет различные диапазоны скоростей, которые в основном зависят от области применения. В большинстве случаев номинальная скорость обычно зависит от размера зубчатой ​​передачи, поскольку линии деления, имеющие более высокую скорость, могут привести к увеличению тепла, превышающему любую форму охлаждающего эффекта. Конечно, вы найдете небольшие планетарные приводы, скорость которых исчисляется тысячами оборотов в минуту.

Рассмотрение сценария

На этот раз давайте рассмотрим ситуации, когда различные компоненты, составляющие планетарную передачу, выполняют разные функции, выступая в качестве входной шестерни, выходной шестерни или оставаясь неподвижными.Обратите внимание, что входная шестерня отвечает за выработку энергии, а выходная шестерня отвечает за получение энергии.

1-й сценарий: вход (солнечная шестерня), выходной (водило планетарной передачи), неподвижный (коронная шестерня)

Здесь роль входной шестерни выполняет солнечная шестерня. Кроме того, коронная шестерня остается неподвижной. Когда солнечная шестерня движется, коронная шестерня остается неподвижной, и это вызывает вращение планетарных шестерен и их движение внутри кольцевой шестерни в направлении, противоположном направлению солнечной шестерни.Таким образом, это приводит к вращению водила в направлении, аналогичном солнечной шестерне, тем самым заставляя водило выполнять роль выходной шестерни.

При этом создается низкое передаточное отношение, подразумевающее, что солнечная шестерня, которая служит входной шестерней, вращается значительно быстрее, чем водило планетарной передачи, которое выполняет роль выходной шестерни. В основном такая конфигурация вступает в игру в момент, когда автомобиль заводится.

2-й сценарий: вход (коронная шестерня), выходной (водило планетарной передачи), неподвижный (солнечная шестерня)

Здесь солнечная шестерня выполняет роль неподвижного.Роль входной шестерни играет коронная шестерня, которая обеспечивает питание всей зубчатой ​​передачи. Из-за того, что солнечная шестерня остается неподвижной, вращающиеся планетарные шестерни будут перемещаться вместе с водилом планетарной передачи при обходе солнечной шестерни. Направление движения водила планетарной передачи такое же, как и у коронной шестерни. Водило планетарной передачи здесь выполняет роль ведомой шестерни.

При этом создается передаточное число несколько выше, чем в первом сценарии.На этот раз коронная шестерня, выполняющая роль входной шестерни, по-прежнему вращается с очень высокой скоростью, которая выше, чем водило планетарной передачи, выполняющее роль выходной шестерни. В конечном итоге это приводит к тому, что планетарный редуктор передает больший крутящий момент на всю трансмиссию. Когда ваш автомобиль начинает набирать скорость после остановки, это, скорее всего, конфигурация. Кроме того, эта конфигурация вступит в силу во время движения в гору.

3-й сценарий: вход (солнечная шестерня), выход (водило планетарной передачи), вход (кольцевая шестерня)

В этом сценарии у нас есть две входные шестерни: солнечная и кольцевая шестерни.Это означает, что эти две шестерни вращаются с одинаковой скоростью и вращаются в одном и том же направлении.

Это приводит к тому, что планетарные шестерни не могут вращаться на отдельных валах. Вы спросите, в чем причина этого? Когда коронная шестерня и солнечная шестерня выполняют роль входной шестерни, внутренние зубья коронной шестерни будут пытаться заставить планетарные шестерни вращаться в определенном направлении. В то же время внешние зубья солнечной шестерни будут пытаться вращать планетарные шестерни в направлении, противоположном направлению коронной шестерни.Это удерживает их на месте.

В этот момент солнечная шестерня, коронная шестерня и водило планетарной передачи движутся единогласно с одинаковой скоростью и производят одинаковую мощность. Прямой привод возникает, когда входная шестерня и выходная шестерня передают равный уровень крутящего момента. Если вы едете со скоростью от 45 до 50 миль в час, эта конфигурация, скорее всего, будет активной.

4-й сценарий: вход (водило планетарной передачи), выход (коронная шестерня), неподвижный (солнечная шестерня)

На этот раз мы рассмотрим ситуацию, когда роль неподвижной шестерни выполняет солнечная шестерня.Водило планетарной передачи выполняет роль входной шестерни, которая отвечает за подачу мощности, в то время как роль выходной шестерни выполняет коронная шестерня.
При вращении водила планетарной передачи неподвижная шестерня, которая является солнечной шестерней, будет иметь планетарные шестерни, проходящие вокруг нее, и это заставляет коронную шестерню приводиться в движение быстрее. Когда водило планетарной передачи совершает один оборот, это приводит к тому, что коронная шестерня совершает полный оборот в одном и том же направлении.

В основном это передаточное число высокое, что приводит к увеличению выходной скорости при меньшем крутящем моменте.Мы называем это перегрузкой. Предполагая, что вы двигаетесь со скоростью около 60 миль в час и выше, эта конфигурация, скорее всего, будет активна.

В автоматической коробке передач вы найдете несколько планетарных передач. Эти зубчатые передачи работают в унисон, создавая разные передаточные числа. Поскольку шестерни в планетарных системах постоянно зацепляются, вам не нужно включать или отключать шестерни для внесения изменений. Это полностью отличается от механической коробки передач.

Вам может быть интересно, как автоматическая трансмиссия может определять, какие компоненты системы должны выполнять роли входных, выходных и стационарных шестерен, чтобы создавать изменяющиеся передаточные числа.Что ж, здесь вступают в игру тормозные ленты и муфты, которые находятся внутри трансмиссии. Поговорим о них.

Тормозные ленты и сцепления

Что такое тормозные ленты?

Тормозные ленты изготавливаются из металла, покрытого органическим фрикционным материалом. Эти ленты обладают способностью затягиваться, чтобы удерживать определенные шестерни в неподвижном положении (кольцевые и солнечные шестерни), а также могут ослабляться, чтобы дать им припуск, необходимый для их вращения.Способность тормозной ленты затягиваться или ослабляться в основном находится под контролем гидравлической системы.

Компоненты планетарной зубчатой ​​передачи соединяются муфтами. В автоматических трансмиссиях элементы, из которых состоят муфты трансмиссии, состоят из нескольких металлов, а также фрикционных дисков. Сцепление включается, когда эти диски собираются вместе.

Муфта выполняет функцию планетарной шестерни в качестве входной шестерни. Кроме того, он может заставить эти же части шестерни функционировать как стационарную шестерню.В основном на этот процесс влияет соединение, которое существует между планетарной передачей и сцеплением. Это сочетание механической конструкции, гидравлической конструкции, а также электрической конструкции, которая определяет, будет ли сцепление включаться или нет. Самое приятное то, что все это автоматизировано.

В этом разделе мы поговорим о том, как работает планетарный редуктор или планетарная зубчатая передача.

В основном планетарный редуктор работает по принципу фиксации шестерни для получения необходимого уровня крутящего момента или скорости.Исправление солнечной шестерни, планетарных шестерен или коронных шестерен приводит к изменениям передаточных чисел, которые варьируются от высоких уровней крутящего момента до высоких уровней скорости. Теперь мы рассмотрим, как получаются передаточные числа —

Передаточное число первой передачи
Передаточное число первой передачи отвечает за передачу автомобилю высоких передаточных моментов, позволяя вашему автомобилю выйти из мертвого состояния. Это соотношение получается, когда вы фиксируете зубчатый венец. Это приводит к вращению водила планетарной передачи за счет мощности, передаваемой на солнечную шестерню автомобиля.

Передаточное число 2-й передачи
Передаточное число второй передачи отвечает за придание автомобилю передаточных чисел высокой скорости, позволяя автомобилю достигать большей скорости во время движения. Чтобы получить эти передаточные числа, вам нужно исправить солнечную шестерню. Это приведет к тому, что водило планетарной передачи станет ведомым элементом, в то время как коронная шестерня будет служить ведущим элементом. Это помогает достичь высоких скоростей во время движения.

Передаточное число заднего хода
Передача заднего хода обеспечивает работу выходного вала в обратном направлении.Это в конечном итоге приводит к тому, что ваш автомобиль движется в обратном направлении. Чтобы получить эту шестерню, вам нужно починить водило планетарной передачи. Это приведет к тому, что коронная шестерня станет ведомым элементом, а солнечная шестерня будет служить приводным элементом.

Имейте в виду, что для достижения более высоких передаточных чисел или крутящих моментов необходимо увеличить количество планетарных шестерен, а также солнечных шестерен в планетарной коробке передач.

Теперь, когда все эти важные части и принцип их работы разбиты на части, давайте перейдем к расшифровке того, как работает автоматическая коробка передач.

Из всего, что обсуждалось до сих пор, ясно, что в автоматической коробке передач содержится множество компонентов. Автоматическая коробка передач сочетает в себе машиностроение, разработку жидкостей и электротехнику, чтобы обеспечить плавный переход из состояния холостого хода в состояние, при котором вы едете плавно на высокой скорости по шоссе.

Теперь мы рассмотрим картину в целом, чтобы понять, как течет мощность в автоматических трансмиссиях.

Сначала насос гидротрансформатора получает мощность от двигателя. Затем насос передает эту мощность прямо на турбину гидротрансформатора через трансмиссионную жидкость. Когда жидкость попадает в турбину, она возвращается в насос с помощью статора.

Статор увеличивает мощность трансмиссионной жидкости, что помогает насосу передавать увеличенную мощность на турбину. Это фактически создает вращение вихревой энергии внутри гидротрансформатора.

Центральный вал, соединенный с трансмиссией, соединен с турбиной крутящего момента. Вращение турбины заставляет вал вращаться, и это приводит к тому, что первый набор планетарных шестерен получает мощность.

В зависимости от включенной многодисковой муфты или даже включенной тормозной ленты, мощность, вырабатываемая гидротрансформатором, приведет к тому, что шестерни планетарной системы будут двигаться или оставаться в неподвижном состоянии.

Здесь необходимо определить передаточное число.На основании того, какие компоненты планетарной системы являются подвижными или неподвижными, будет определено передаточное число. Тип расположения планетарной передачи будет единственным определяющим фактором уровня мощности, которую автоматическая трансмиссия передает на всю трансмиссию транспортного средства.

В широком смысле это именно режим работы автоматической коробки передач.

Важно знать, что автоматические коробки передач и механические коробки передач созданы для одной и той же цели.Однако, если у вас была возможность управлять обоими типами, вы понимаете, что они работают по-разному. Как водитель, вы заметите, что автоматическая коробка передач делает ваше вождение плавным и плавным. Во-первых, вам не нужно сражаться с педалью сцепления, которая есть в автомобиле с механической коробкой передач. Кроме того, вам не нужно переключать передачи. Единственное, что нужно, — это взять свой автомобиль с парковки на автомобиле. После этого автоматическая коробка передач позаботится обо всем остальном.

Вам понравился этот подробный обзор того, как работает трансмиссия? Вы должны проверить, из каких частей состоит автомобильный двигатель? и объем двигателя объяснены!

Спасибо, что прочитали мой пост, пожалуйста, если есть что-то, о чем вы хотели бы, чтобы я писал в блоге, напишите мне письмо hello @ carpart.com.au.

Как работает автоматическая коробка передач гидротрансформатора

Если вы часто посещаете наш веб-сайт, возможно, вы видели, что у нас есть пара блогов, посвященных автоматической трансмиссии, но в обоих мы просто просмотрели преобразователи крутящего момента и не совсем подробно объяснили, как они работают. Что ж, теперь это меняется, поскольку весь этот блог объясняет, как работает гидротрансформатор.

Прежде чем мы перейдем к объяснению того, как работают гидротрансформаторы, краткое объяснение того, что означает сам крутящий момент.

Что такое крутящий момент?

Некоторые из заправщиков прямо сейчас могут насмехаться, наверное, думая, какой смысл объяснять крутящий момент, но у всех есть вещи, которым мы можем научиться. Итак, крутящий момент, это сила вращения, которую может создать двигатель. Вот и все. Чем больше крутящий момент, тем больше мощность в колесах, но тем меньше скорость. Однако это не означает, что больший крутящий момент означает медленную машину. Чем больше крутящий момент, тем быстрее разгон, но в целом скорость ниже.Возьмем, к примеру, движение на машине в гору. Обычно вы используете более низкие передачи, потому что они имеют больший крутящий момент и, следовательно, большую мощность. Однако у них нет высоких скоростей.

Гидротрансформатор не связан с крутящим моментом вашего двигателя, он просто использует понятие крутящего момента, то есть силы вращения.

Что такое преобразователи крутящего момента? Гидротрансформатор

Проще говоря, они являются эквивалентом сцепления в системе механической коробки передач, но, как вы могли догадаться, они не так просты.Они работают, используя множество физических сил, и их работа, честно говоря, прекрасна. Они предотвращают остановку автомобиля при остановке аналогично сцеплению в механической коробке передач.

Давайте углубимся в самую гущу работы гидротрансформаторов, начиная с соответствующих деталей.

Подобное чтение: Объяснение типов систем автоматической трансмиссии, доступных в Индии

Детали в гидротрансформаторе

Гидротрансформатор представляет собой сборку из нескольких частей, и переход к работе усложняет задачу.Чтобы сделать объяснение более понятным, мы разделим части и изучим их работу по отдельности, а затем посмотрим, как они работают в целом, чтобы стать полностью функциональным преобразователем крутящего момента.

Насос гидротрансформатора Насос гидротрансформатора

Насос соединен с корпусом гидротрансформатора, который, в свою очередь, соединен с маховиком. Он перемещает жидкость, находящуюся внутри обсадной колонны, в направлении, противоположном направлению вращения обсадной колонны.

Турбина Турбина гидротрансформатора

Турбина приводит в действие выходной вал и находится перед насосом ближе к маховику.Он вращается в направлении, противоположном направлению вращения жидкости, чтобы поглотить крутящий момент и заставить выходной вал двигаться.

Статор Статор гидротрансформатора

Задача статора заключается в обеспечении правильного направления жидкости после ее выхода из турбины. Правильное направление в этом случае совпадает с направлением насоса.

Это были три основные части, которые заставляют работать гидротрансформатор. Давайте посмотрим, как они работают в тандеме.

Популярное чтение: Обзор Hyundai Venue iMT | Испытание с интеллектуальной механической коробкой передач

Работа гидротрансформатора

Маховик от двигателя соединен с кожухом гидротрансформатора.Это заставляет весь корпус вращаться с той же скоростью, что и двигатель. Насос соединен с корпусом и, таким образом, вращается с той же скоростью и в одном направлении. Внутри корпуса находится жидкость, которую насос разбрасывает за счет центробежной силы.

Эта жидкость затем направляется к турбине, в которой есть небольшие решетки. Эти решетки позволяют жидкости входить и перемещать турбину. Турбина поглощает крутящий момент и начинает вращаться. Турбина соединена непосредственно с выходным валом.

Механизм гидротрансформатора

После того, как жидкость выходит из турбины, у нее почти не остается импульса, и она движется не в том направлении, в каком хочет насос. Следовательно, используется статор. Он поворачивает направление жидкости и делает его похожим на то, что требуется насосу. Это завершает цикл, который продолжает вращаться для движения автомобиля.

После объяснения работы гидротрансформатора перейдем к его преимуществам и недостаткам.

Преимущества гидротрансформатора

Настоящая автоматика

Если вы управляете автомобилем с гидротрансформатором, вам не нужно беспокоиться о том, как запустить и остановить автомобиль.Гидротрансформатор делает все сам, делая его по-настоящему автоматическим.

Больше крутящего момента от упора

В то время как из неподвижного положения вы одновременно удерживаете тормоза и ускорение, автомобиль с гидротрансформатором создает больший пусковой крутящий момент, поскольку преобразователь работает независимо от движения автомобиля. Это также делает автомобиль более плавным и ускоряет его.

Загрузите приложение GoMechanic прямо сейчас!

Недостаток гидротрансформатора

Избыточные потери энергии

Даже при механической блокировке на высокой скорости внутри гидротрансформатора все еще остается много жидкости, которая разбрызгивается и вызывает чрезмерное потребление энергии.Это не совсем проблема, но все же недостаток.

Подробнее: DCT vs CVT vs AMT | Выберите лучшую трансмиссию

Это примерно объясняет принцип работы гидротрансформаторов. Это интересная технология, которая помогла преодолеть разрыв между механической и автоматической коробкой передач и сделала вождение автомобиля скорее досугом, чем рутиной.

Объяснение автоматической коробки передач | AutoGuru

Одной из самых сложных частей любого транспортного средства является трансмиссия, особенно если это автоматическая трансмиссия.

Эту систему сложно понять даже самому механически мыслящему человеку.

Небольшое знание того, как работает автоматическая коробка передач в вашем автомобиле, может помочь вам понять, почему так важно поддерживать ее в хорошем состоянии, а также как определить, когда что-то работает не так, как надо.

ЧТО ДЕЛАЕТ АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Назначение трансмиссии — буквально передавать крутящий момент на ведущие колеса.

Во время работы двигателя он вращает коленчатый вал, производя мощность, которую необходимо использовать для приведения в движение вашего автомобиля.

В автоматической коробке передач используется несколько уникальных процессов, облегчающих передачу крутящего момента и переключение передач для водителя.

А именно, гидротрансформатор, сцепления и гидравлические системы — это то, что отличает автоматическую трансмиссию от механической коробки передач, в конечном итоге достигая той же цели — контролируемого движения!

КАК ЭТО РАБОТАЕТ

Автоматическая коробка передач не может получать неконтролируемую энергию напрямую от двигателя.

Невозможно было бы остановить движение без буфера.Преобразователь крутящего момента выполняет эту роль.

Он заполнен жидкостью и использует центробежную силу для включения или отключения трансмиссии от двигателя, в зависимости от скорости двигателя.

При низких оборотах в трансмиссию передается небольшая мощность или ее совсем нет, в то время как на более высоких оборотах вращения двигателя и трансмиссии эффективно блокируются.

Когда мощность поступает в трансмиссию и происходит переключение передач, трансмиссия использует давление гидравлической жидкости для управления включенной передачей.

Корпус клапана открывает и закрывает крошечные каналы, которые направляют давление жидкости в нужное место.

Датчики определяют, куда направить давление жидкости, чтобы можно было выбрать правильную передачу в соответствии с частотой вращения двигателя и скоростью движения.

Когда ваш автомобиль трогается с места, автоматическая коробка передач включает низшую передачу — 1-ю передачу.

Однако, чтобы разогнаться до более высоких скоростей, трансмиссии необходимо переключить передачи.

Это снижает частоту вращения двигателя и способствует экономии топлива.

Чтобы переключать передачи во время движения автомобиля, необходимо отключить одну передачу, чтобы переключиться на другую. Этой цели служат муфты.

В отличие от механической коробки передач, где один диск сцепления отключает всю коробку передач от двигателя, автоматическая коробка передач имеет несколько пакетов сцепления.

Разнообразные шестерни в автоматической коробке передач создают разные передаточные числа, необходимые для плавного и мощного ускорения.

А при включении задней передачи солнечная шестерня вращает механизм назад.

ПРОБЛЕМЫ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

Автоматические трансмиссии имеют сотни движущихся частей, некоторые из которых более подвержены проблемам, чем другие. Есть несколько симптомов, которые могут возникнуть при использовании автоматической коробки передач, например:

• Жесткое переключение передач. Когда вы ускоряетесь после остановки или замедляетесь, вы можете заметить резкое включение следующей передачи вверх или вниз. Это часто вызвано низким уровнем жидкости или засоренным или неисправным соленоидом переключения передач.
• Шестерни скользящие.Во время ускорения или поддержания постоянной скорости может возникнуть ощущение, что трансмиссия выскользнула из передачи. Если ваша автоматическая трансмиссия не держит шестерню, это может указывать на сгоревшие или изношенные муфты или низкий уровень трансмиссионной жидкости.
• Отложенное взаимодействие. Если вы перешли в режим Drive, но ваша машина не двигается, пока вы не увеличите обороты двигателя, это явный признак низкого давления жидкости внутри трансмиссии. Это может быть связано с протекающими уплотнениями, низким уровнем жидкости или другими компонентами, в которых возникла неисправность.
• Режим Limp.Неисправность трансмиссии могла проявиться в том, что не переключалось дальше второй передачи. Многие автопроизводители встраивают в трансмиссию отказоустойчивую систему для предотвращения серьезных повреждений, ограничивая работу трансмиссии первой и второй передачами. Это может быть вызвано проблемой с электричеством, внутренней неисправностью или проблемой с жидкостью.
• Нет движения. Очевидно, что проблема, если ваша машина не поедет, когда вы на передаче. Это может быть что угодно, от катастрофической внутренней поломки до утечки всей жидкости из трансмиссии.
  Независимо от того, какой у вас симптом, очень важно немедленно проверять и устранять любые проблемы с трансмиссией. Это может быть разница между огромным счетом за ремонт и вашим автомобилем, вышедшим из строя на несколько дней, и быстрым и скромным ремонтом.

СТОИМОСТЬ УСТАНОВКИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ?

Стоимость ремонта автоматической коробки передач сильно варьируется в зависимости от проблемы.

Для устранения утечки из шланга охладителя коробки передач, например, может потребоваться всего 150–250 долларов.

Неисправный соленоид или корпус клапана можно отремонтировать, не снимая трансмиссии с автомобиля, что позволяет сэкономить деньги на оплате труда.

Самые большие счета за ремонт связаны с исправлениями, требующими снятия и установки коробки передач.

Капитальный ремонт или восстановление трансмиссии может легко составить от 2500 до 4000 долларов в зависимости от марки и модели.

Замена автоматической коробки передач обычно стоит от 3000 до 7000 долларов, а для некоторых специальных моделей она стоит значительно дороже.

Посетите AutoGuru, чтобы быстро и легко получить расценки на ремонт автоматической коробки передач.

Выбирайте из множества местных высококачественных механиков!

8 частей автоматической трансмиссии (и что каждая из них выполняет)

Последнее обновление: 11 марта 2021 г.

Трансмиссия, за исключением двигателя, является наиболее сложной частью вашего автомобиля. Но автоматическая коробка передач не привлекает и половины внимания двигателя, и это досадно, потому что трансмиссия вашего автомобиля — это произведение искусства, которое является фантастическим нововведением, когда все работает правильно.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Но что составляет этот шедевр, и как каждая часть работает вместе в этой механической симфонии? Продолжайте читать, чтобы узнать обо всех важных частях автоматической коробки передач и о том, что они делают.

См. Также: 7 признаков неисправности трансмиссии

Компоненты автоматической трансмиссии

Все части автоматической трансмиссии составляют большое количество компонентов.Тем не менее, каждая автоматическая трансмиссия имеет эти восемь основных частей, и все они являются неотъемлемой частью правильной работы вашей трансмиссии.

Но вам нужно знать больше, чем просто названия деталей, чтобы знать, как они приводят в движение ваш автомобиль.

# 1 — Гидротрансформатор

В автоматических коробках передач нет сцепления; вместо этого у них есть преобразователь крутящего момента. Он заменяет сцепление и выполняет ту же функцию. Ваша трансмиссия не может переключать передачи, пока она подключена к двигателю; в противном случае сломались бы шестерни.Вот почему, если вы подозреваете, что у вас неисправный преобразователь крутящего момента, вам необходимо немедленно решить эту проблему.

Гидротрансформатор позволяет двигателю продолжать работать при отключении от коробки передач — это эквивалент отключения трансмиссии для переключения передач путем нажатия на сцепление в механической коробке передач.

Самое безумное в преобразователях крутящего момента заключается в том, что они не соединяют двигатель с трансмиссией с помощью физического соединения гаек, болтов или шестерен. Вместо этого все происходит через трансмиссионную жидкость.

Хотя внутренняя работа гидротрансформатора может быть немного сложной, это очень похоже на то, как вы можете включить вентилятор, направив на него другой вентилятор. Отключите первый вентилятор, и вы легко сможете остановить второй, не повредив себя.

# 2 — Масляный насос

Масляный насос в автоматической коробке передач работает так же, как и любой другой масляный насос. Он подает трансмиссионную жидкость от поддона трансмиссии к корпусу клапана, который направляет все различные компоненты трансмиссии по мере необходимости.

Это не слишком сложный компонент, но он является неотъемлемой частью системы и одним из немногих компонентов трансмиссии, которые иногда выходят из строя.

# 3 — Планетарный редуктор

В отличие от механической коробки передач, которая имеет набор из нескольких шестерен, составляющих коробку передач, автоматическая коробка передач имеет один или несколько (обычно более) планетарных наборов передач.

Планетарные передачи имеют три набора шестерен. Главная передача — это солнечная шестерня, она находится в центре водила планетарной передачи.Второй комплект — планетарные шестерни. Обычно таких шестерен три или больше, а зацепление между солнечной шестерней и коронной шестерней.

См. Также: Прямые зубчатые колеса и косозубые шестерни

Кольцевая шестерня окружает все планетарные шестерни одним кольцом, соединяя всю систему и сводя ее вместе. Система работает, блокируя одновременно две из трех передач. Поскольку каждый набор шестерен разного размера, это дает вам множество передаточных чисел, просто блокируя другие шестерни на месте.

Это невероятно эффективная система, которая позволяет трансмиссии использовать различные варианты передач без настройки, которую использует механическая трансмиссия.

Связанные: Общие симптомы перегоревшей трансмиссии

# 4 — Пакеты сцепления

В механической коробке передач вы вручную выбираете передачу, которую хотите включить, автоматическая коробка передач немного сложнее. Вместо ручного переключателя, чтобы получить желаемое передаточное число, ваша трансмиссия использует блок сцепления.

Пакет сцепления состоит из нескольких пластин, сжатых вместе — когда корпус клапана передает давление масла на пакет сцепления, он блокирует определенное количество пакетов сцепления вместе, обеспечивая желаемое передаточное отношение. Разное давление масла задействует разное количество дисков, что дает вашей ступице другое передаточное число.

# 5 — Выходной вал

После того, как ваша трансмиссия завершила всю свою внутреннюю магию, она подает мощность на карданный вал, который, в свою очередь, подает питание на ступицы.Но выходной вал вашей трансмиссии — это то, что приводит в движение ведущий вал.

Обычно это не самый сложный компонент. На одном конце у вас есть шестерня, которая соединяется с трансмиссией, а на другом конце у вас есть шлицевой вал, который соединяется с карданным валом через универсальный шарнир вилочного типа.

# 6 — Тормозная лента

Тормозные ленты служат одной цели — временно удерживать планетарные передачи. Они позволяют скорости вращения двигателя соответствовать передаточному числу перед отпусканием, что обеспечивает более плавное переключение.

Тормозные ленты работают так же, как барабанные тормоза, когда поршень сжимает ленту вокруг барабана. Чем сильнее толкает поршень, тем больше тормозного усилия.

# 7 — Масляный поддон

Так же, как у вашего двигателя есть масляный поддон внизу, и ваша трансмиссия. Он делает именно то, что вы думаете; он удерживает излишки трансмиссионной жидкости (масла), из которых масляный насос может вытягивать при необходимости. Обычно к нему прикреплен фильтр трансмиссионной жидкости, внутри или снаружи.

Это один из основных компонентов вашей трансмиссии, но он также является одним из компонентов, которые, скорее всего, потребуют ремонта. Прокладки вокруг масляного поддона часто протекают через трансмиссионную жидкость, и их необходимо заменить.

# 8 — Корпус клапана

В вашем двигателе есть ЭБУ, а в вашей автоматической коробке передач — корпус клапана. Этот компонент направляет все давление от масляного насоса ко всем компонентам трансмиссии для достижения желаемых результатов.

От гидротрансформатора до пакетов сцепления ничто не получает трансмиссионную жидкость, если корпус клапана не сообщает ему, куда идти.

В автоматической коробке передач она контролируется датчиками, которые работают напрямую с модулем управления трансмиссией (TCM), чтобы контролировать, куда направляются все жидкости. Это сложный компонент, но он самый важный в вашей передаче.

См. Также: ECU vs ECM vs PCM vs TCM

Как работает автоматическая коробка передач

ZF 8-ступенчатая автоматическая коробка передач

То, что у вас есть базовое понимание всех частей автоматической коробки передач, не означает, что вы знать, как это работает от начала до конца.Это совершенно нормально.

Трансмиссии — сложные и технические компоненты, если только кто-то не познакомил вас с их внутренними механизмами; трудно собрать все воедино. С того момента, как вы заводите машину, ваша трансмиссия начинает работать.

Первое, что происходит, это то, что ваш гидроблок получает сигнал от TCM, сообщающий ему, что он хочет двигаться — и на первой передаче. Затем корпус клапана направляет необходимое количество трансмиссионной жидкости к гидротрансформатору и блокам сцепления, чтобы привести все в движение.

Конечно, для этого ваш масляный насос должен включиться, забирая жидкость из масляного поддона трансмиссии и подталкивая ее к корпусу клапана, который направляет ее к необходимым компонентам. Затем ваша планетарная передача блокирует коронную шестерню 1-й передачи и приводит все в движение, передавая мощность на выходной вал.

На данный момент ваша трансмиссия не использует тормозную ленту. К нему нельзя привыкнуть, пока вы не перейдете на 1-ю передачу, и он не пытается переключаться как можно более плавно. Когда он собирается переключать передачи, ваш корпус клапана направляет жидкость от гидротрансформатора, позволяя вашей трансмиссии задействовать правильную планетарную передачу без тонны силы, вызывающей сбои.

Если необходимо, тормозная лента сработает, когда гидротрансформатор снова войдет в зацепление, что позволит всему плавно набрать скорость. Это работает так же, как ваша трансмиссия переключается на более низкую передачу; корпус клапана просто посылает другой сигнал.

Вот хорошее видео, показывающее, как работает автоматическая трансмиссия автомобиля:

Разъяснение бесступенчатой ​​трансмиссии (CVT)

Бесступенчатая трансмиссия (CVT) хвалят за возможность обеспечить плавное вождение и повысить топливную экономичность , но как они работают без фиксированных передаточных чисел?

IN A NUTSHELL, бесступенчатая трансмиссия, или вариатор, не предлагает фиксированных передаточных чисел, таких как механическая коробка передач, автоматическая трансмиссия или DSG (Direct Sequential Gearbox, новый тип автомобилей).Скорее, вариатор позволяет двигателю транспортного средства работать с наиболее эффективными оборотами в минуту (об / мин) для диапазона скоростей транспортного средства. Наиболее очевидное применение CVT — это когда вы пытаетесь обеспечить максимальную топливную экономичность, поэтому Subaru использует парные двигатели Boxer и полный привод (полный привод увеличивает вес и может повлиять на расход топлива, увеличивая относительный расход топлива. Subaru по сравнению с внедорожником без полного привода в том же сегменте) с вариатором.

В этой статье на простом английском языке объясняется, как работает вариатор, почему производители его используют и как вождение автомобиля с ним требует некоторого привыкания.

Как работает автоматическая коробка передач

Обычная автоматическая коробка передач использует передачи для согласования скорости двигателя со скоростью движения. На низкой скорости двигатель вращает маленькую шестерню, которая соединена с большей шестерней, которая вращает колеса через другие компоненты трансмиссии. На каждый оборот маленькой шестерни большая шестерня вращается лишь на небольшую долю. Это похоже на использование пониженной передачи на велосипеде. А когда вы ведете машину на первой (самой низкой) передаче, вы знаете, что можете достаточно сильно увеличить обороты двигателя, и машина не едет очень быстро — причина в этом.

На более высокой скорости все наоборот. Теперь двигатель вращает большую шестерню, соединенную с маленькой шестерней, поэтому за каждое вращение большей шестерни меньшая шестерня поворачивается несколько раз. По ходу движения вы поймете, что на высшей передаче вашему двигателю нужно всего лишь 3000 об / мин на 100 км / ч, тогда как при 3000 об / мин на первой передаче вы увидите только около 25 км / ч.

Между первой и высшей передачами есть другие передаточные числа, и в наши дни их обычно всего шесть, но в некоторых новых автоматах их целых девять.Комбинации передач тщательно подбираются таким образом, чтобы двигатель оставался в наилучшем диапазоне оборотов по мощности, крутящему моменту (усилию поворота) или эффективности. Но это всегда компромисс, даже с девятью скоростями. Кроме того, автопроизводители прилагают массу усилий, чтобы сгладить переключение передач, а также сделать их более быстрыми.

Таким образом, стандартная автоматическая коробка передач несколько скомпрометирована, потому что двигателю приходится выбирать только несколько передаточных чисел. Причина, по которой это далеко не идеально, заключается в том, что двигатели лучше всего оптимизированы для работы только в узком диапазоне оборотов.Чем шире диапазон оборотов двигателя, тем больше компромиссов приходится делать конструкторам. Как и все остальное, многоцелевое; Вы покупаете объектив камеры с фокусным расстоянием от 18 до 300 мм, и он никогда не будет так хорош, как два объектива с фокусным расстоянием 18 и 300 мм соответственно. Существуют всевозможные технологии, помогающие двигателям работать в диапазоне оборотов, например, регулируемые фазы газораспределения, но, тем не менее, фундаментальная проблема остается.

Почему вариатор лучше?

Введите CVT или бесступенчатую трансмиссию.В этом дизайне полностью отсутствуют шестерни. Вместо двух шестерен здесь два шкива, соединенных ремнем. Двигатель вращает один шкив, а другой соединен с остальной трансмиссией с колесами. Магия вариатора заключается в том, что размер шкивов может меняться от маленького до большого, а между ними может быть бесконечное количество размеров.

Итак, для начала, шкив двигателя будет маленьким, а второй — большим, как и на первой передаче. Но по мере того, как автомобиль набирает скорость, шкив двигателя плавно уменьшается в размерах, как и другой шкив.Фактически, вы все время переключаете передачу. Есть несколько разных способов добиться различий в размерах шкивов, но основной принцип всегда один и тот же.

Для водителя это означает, что двигатель может сразу перейти на оптимальный диапазон оборотов для данной ситуации. Этот диапазон оборотов обычно обеспечивает максимальную эффективность, максимальную мощность или максимальный крутящий момент. Оказавшись в благоприятном диапазоне оборотов, двигатель просто удерживает свои обороты, и передачи «переключаются» по мере изменения относительных размеров двух шкивов.Результат — более плавный, эффективный и быстрый ход по сравнению с обычной автоматической коробкой передач. Однако есть и обратная сторона: потери энергии из-за трения больше у вариатора — от 5 до 15% в зависимости от типа, тогда как с обычными передачами они больше 2-5%. Как всегда, развитие сокращает разрыв, и тот факт, что вариатор позволяет двигателю оставаться на оптимальных оборотах, изменения более чем компенсируют дополнительную потерю эффективности.

Итак, все должны быть счастливы, не так ли?

Нет.

Проблема с вариатором

вариаторы иногда ужасно себя чувствую; как будто тянется резинка, и многие водители думают, что с машиной что-то не так. Это связано с тем, что, когда вы тронетесь с места, двигатель сразу перейдет к точке оборотов и останется там, пока машина разгоняется. Это ощущается и звучит так, будто в машине пробуксовывает сцепление или неисправна автоматическая коробка передач. Это немного похоже на прогулку на лодке с небольшим подвесным мотором: вы набираете обороты подвесного двигателя, и обороты остаются прежними, пока лодка набирает скорость.Вы также не получите такой скорости управления дроссельной заслонкой, если увеличите или уменьшите обороты, а это иногда непопулярно среди водителей. Короче говоря, никому не нравится опыт CVT, по крайней мере, поначалу, потому что он ужасно противоречит всему, к чему они привыкли.

Таким образом, производители обходят проблему, искусственно создавая «шестерни» в своих вариаторах. Проще говоря, это предварительно заданные точки, в которых конструкторы решают, что два шкива будут иметь определенные относительные размеры, как и обычные шестерни. Затем они настраивают вариатор так, чтобы фиксировать эти размеры шкивов, и когда двигатель исчерпывает обороты, он «переключает передачу» на следующий набор относительных размеров шкивов.

Разве это не просто разрушает суть вариатора?

Ну да, но не совсем. Во-первых, эти «шестерни» — не что иное, как программные настройки в компьютере, определяющие относительные размеры двух шкивов, а не физически блокирующие шестерни. Таким образом, «передаточные числа» можно изменить в любое время, что немного проще, чем физически менять куски металла, называемые шестернями. Subaru проделала этот трюк с WRX, который в экономичном режиме имеет шесть скоростей, а в режиме производительности — восемь.Также Toyota утверждает, что вариатор Corolla имеет семь скоростей. Отчасти это так, но они могли бы так же легко поставить туда 16 скоростей, но никто бы не воспринял это всерьез — это потрясающе, но вариаторы — хороший пример того, где маркетинг превосходит хорошую логическую разработку.

В любом случае, нам нужно изучить, почему Subaru выбрала, по-видимому, нелогично, шесть скоростей для эффективности и восемь для производительности. Почему не по восемь на каждого? Линии ответа в самом сердце системы вариатора.В режиме повышения эффективности вариатор в WRX не точно соответствует увеличению оборотов и увеличению скорости. Вы можете видеть, как скорость автомобиля меняется, а обороты остаются неизменными в каждом из шести передаточных чисел. Это небольшая, но важная мера экономии топлива. На самом деле это не заметно, если вы его не ищете — иначе водители были бы расстроены — и, конечно, было бы лучше не иметь передач и поддерживать двигатель только в одном диапазоне оборотов, но мы обсуждали, почему этого не делают.

В режиме производительности Subaru заблокировал вариатор — любое изменение оборотов означает изменение скорости.Относительный размер шкивов изменяется только в восьми заранее заданных передаточных числах («шестернях»). Эффект представляет собой более прямую связь между педалью газа и скоростью, а также ощущение увеличения оборотов точно по мере увеличения скорости — это то, что ищут водители, ориентированные на производительность и спортивные состязания, хотя иронично, что желаемый эффект на самом деле медленнее и менее эффективен. .

Трансмиссии CVT также не могут обрабатывать такую ​​же мощность, как обычные трансмиссии, хотя ситуация постепенно меняется.Это одна из причин, по которой вы не видите их на мощных автомобилях или больших грузовиках. Вариаторы часто встречаются в небольших автомобилях и внедорожниках. Их часто используют в небольших промышленных транспортных средствах, таких как легкие тракторы, и вы также видите их на снегоходах. В небольшом внедорожнике Tomcar австралийского производства (на фото выше) также используется вариатор, а новый Pathfinder от Nissan — один из самых больших автомобилей с мягким верхом, но в его основе тоже есть вариатор.

Резюме — плюсы и минусы вариатора

Автомобиль с вариатором будет, в целом, более экономичным, чем обычный автомобиль, особенно при остановке / трогании или когда вы постоянно меняете скорость.Он должен быть ровнее и тише. Однако чем больше вы получаете этих преимуществ, тем сильнее ощущается моторная лодка, когда возникает то странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете смириться с этим, а на самом деле единственные люди, которые не могут этого сделать, — это бензолики, тогда вариатор вполне может быть для вас.

Трансмиссия (автомобиль) — Energy Education

Рис. 1. Ручка переключения передач переключает передачи в трансмиссии, чтобы изменять мощность на колеса. ^[1]

Механические коробки передач обсуждаются в этой статье. Посетите How Stuff Works, чтобы узнать об автоматической коробке передач.

Трансмиссия используется в автомобилях для изменения крутящего момента, передаваемого от двигателя к ведущим колесам. Это важная часть трансмиссии.

Автомобили требуют трансмиссии, потому что их двигатель имеет максимальные обороты, на которых он может вращаться до того, как произойдет повреждение, известное как redline (в частности, число оборотов в минуту является мерой вращения коленчатого вала). Во-вторых, у каждого двигателя есть определенная частота вращения, при которой он развивает максимальную мощность и крутящий момент. ^[2] Для работы с подходящей частотой вращения в трансмиссии используются шестерни; шестерни изменяют, какой крутящий момент и угловая скорость передаются от двигателя к колесу, что позволяет оборотам оставаться ниже красной черты, обеспечивая при этом максимальную мощность.

Операция

Рисунок 2. 5-ступенчатая коробка передач от Volkswagen Golf. ^[3] В трансмиссии

используется так называемое передаточное число , которое является мерой механического преимущества, производимого их шестернями. Чем выше передаточное число, тем меньшая угловая скорость (что означает более низкое значение числа оборотов в минуту) передается на приводной вал, но это дает пропорционально более высокий крутящий момент. На низких скоростях желательно высокое передаточное число, чтобы колеса не вращались слишком быстро, а также получали достаточный крутящий момент для движения автомобиля.Низкое передаточное число желательно для передачи максимальной скорости колесам и, следовательно, будет использоваться на более высоких скоростях, когда колесам не нужен такой большой крутящий момент. Это соотношение определяется выражением

[math] GR = \ frac {\ omega_ {eng}} {\ omega_ {out}} = \ frac {\ tau_ {out}} {\ tau_ {eng}} [/ math]

где

• [math] GR [/ math] — передаточное число
• [math] \ omega_ {eng} [/ math] — частота вращения двигателя в об / мин.
• [math] \ omega_ {out} [/ math] — частота вращения выходного вала в об / мин.
• [math] \ tau_ {eng} [/ math] — крутящий момент двигателя
• [math] \ tau_ {out} [/ math] — крутящий момент на выходном валу.

Таблица, содержащая соответствующее передаточное число для шестерен типичного 5-ступенчатого автомобиля, если двигатель работает на 3000 об / мин: ^[2]

Коэффициент

Шестерня		об / мин на выходном валу
1 ул	2.315: 1	1 295
2 nd	1,568: 1	1 913
3 ряд	1,195: 1	2,510
4 th	1.000: 1	3 000
5 th	0,915: 1	3 278

Детали

Рисунок 3. Трансмиссия 5-ступенчатой ​​машины. ^[4]

Трансмиссия автомобиля имеет множество рабочих частей (сцепление, промежуточный вал и т. Д.).), но в принципе это довольно просто — используйте шестерни, чтобы изменить крутящий момент, передаваемый на колеса. Выше было упомянуто, как это делается с точки зрения передаточного числа, поэтому ниже приведен список рабочих частей трансмиссии и их роль в выполнении этой задачи. Во-первых, входной вал (зеленая часть рисунка 3), выходящий из двигателя, будет вращаться с той же скоростью, что и двигатель. ^[2] Первая важная часть — это то, что соединяет это с трансмиссией и позволяет двигателю работать, пока автомобиль стоит на месте.

• Сцепление — Сцепление является основным компонентом механической коробки передач и часто используется. Его цель — подключить или отключить двигатель от трансмиссии. При отключении двигатель будет вращаться сам по себе, и на колеса не будет подаваться мощность, что позволяет переключать передачи и двигать автомобиль, не двигаясь. При подключении муфта соединяет две системы и обеспечивает передачу мощности и ускорение.

• Промежуточный вал — Промежуточный вал (красный) соединяется с двигателем через сцепление и вращается как одно целое.Следовательно, когда сцепление включено, промежуточный вал будет вращаться, пока двигатель работает, и любое изменение скорости двигателя будет передаваться на промежуточный вал. Он соединяется со следующей частью, которая заставляет машину двигаться.

• Шестерни и выходной вал — Шестерни (синие) и выходной вал (желтый) — это то, что соединяется с ведущим валом, дифференциалом и, наконец, с колесами. Вал и шестерни не вращаются как единое целое, если фиолетовая часть, известная как воротник, не заблокирована шестерней.

• Хомут — Эта деталь имеет решающее значение для основной цели трансмиссии, которая состоит в том, чтобы колеса вращались с желаемой скоростью. Если хомут не соединен с шестерней, как на Рисунке 3, считается, что автомобиль находится в «нейтральном» положении, и двигатель не передает мощности на колеса. Он соединяется с зубчатой ​​передачей своими «собачьими зубьями», и если вы когда-нибудь слышали, как ручная машина скрежетает во время переключения передач, это именно эти собачьи зубья, пытающиеся зафиксироваться в передаче. В современных автомобилях используют синхронизаторы, чтобы переключение передач было более плавным.

• Вилка переключения передач — Это то, что водитель использует для переключения передач, как показано на рисунке 1. Перемещение этой вилки изменяет положение хомута и позволяет водителю переключать передачи только при включенном сцеплении. отключен. На рисунке 3 можно увидеть, как автомобиль движется задним ходом, потому что «холостая шестерня» заставляет заднюю передачу вращаться в направлении, противоположном другим.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Что необходимо знать: 10 важных фактов об автомобилях с автоматической коробкой передач

По мере того, как автомобили с автоматической коробкой передач становятся доступными, большинство водителей нового поколения переходят на автомобили с автоматической коробкой передач.Есть несколько автомобилей AMT, доступных по цене rs. 5 лакх. Простота вождения и беспроблемная работа с автоматической коробкой передач — главный фактор, по которому люди переходят с автомобилей с механической коробкой передач. Вот 10 вещей, которые нужно знать об автомобилях AMT, о которых мало кто говорит вам:

1- Есть разница в AMT и надлежащей автоматической коробке передач
AMT не работает, как другие автомобили с автоматической коробкой передач, из-за чего это может показаться понижением, учитывая, что ощущения не такие, а для некоторых впечатления от вождения могут даже чувствую себя вялым.Те, кто впервые приобрели AMT от имени автомобиля с автоматической коробкой передач, в конечном итоге будут довольны тем, насколько удобны эти автомобили.

2- Нет сцепления
В отличие от автомобиля с механической коробкой передач, где вы должны регулярно управлять сцеплением, в AMT автомобиль позаботится о сцеплении за вас. AMT по сути означает автоматическую ручную трансмиссию. Работа трансмиссии остается прежней, она просто избавляет от хлопот со сцеплением и переключает передачи вручную, что значительно упрощает управление автомобилем.На самом деле это проще, чем ездить на самокате без редуктора.

3- Легко купить, легко обслуживать
В сегменте автомобилей с автоматической коробкой передач AMT являются более доступным вариантом. Что такое AMT в основном автомобили с некоторой функционирующей автоматической коробкой передач, добавленной к механической коробке передач. Учитывая тот факт, что это несложно добавить, коробка передач AMT доступна во многих бюджетных хэтчбеках. Совершенно новая трансмиссия не требуется, требуется всего пара дополнительных функций, которые помогают снизить стоимость.Эти дополнительные функции фактически делают AMT более экономичными с точки зрения обслуживания по сравнению с автомобилями с механической коробкой передач.

4- Хорошая топливная экономичность
По сравнению с обычными автоматическими трансмиссиями AMT более экономичны. Учитывая, что AMT частично ручные, они не влияют на топливную эффективность; выдает такое же среднее значение, как и его ручные аналоги.

5- Характеристики механической коробки передач
У каждой монеты всегда есть обратная сторона, как и в случае AMT.Хотя автомобили AMT просты в управлении и обладают такой же топливной экономичностью, как и ручные, они не предлагают таких функций, как режим парковки, спуск с холма и удержание холма. Поэтому убедитесь, что у вас выработалась привычка пользоваться ручным тормозом, если у вас есть / вы планируете купить автомобиль, оснащенный AMT.

6- Управляйте автомобилем и переключайте передачи
Большинство автомобилей AMT оснащены обычной ручкой, которую вы можете использовать, когда вам нужно управлять автомобилем вручную. Эта возможность брать вещи в руки обычно не предлагается во многих обычных автоматических автомобилях.Очевидно, что у автомобиля, который предлагает вам возможность переключения на повышенную и понижающую передачу по вашему желанию, есть положительные стороны, которые предлагают автомобили, оборудованные AMT.

7- AMT становятся лучше с каждым днем ​​
Технологии развиваются с огромной скоростью во всех сферах, и автомобили являются важной частью технологического развития. Вы можете купить AMT, которые предлагают такие функции, как удержание холма (это доступно в таких автомобилях, как Tata Nexon и Renault Duster). Помимо улучшения впечатлений от вождения, это также позволяет водителю расслабиться, даже когда автомобиль припаркован на наклонной поверхности / местности.

8- Вождение в пробке? Нет необходимости ускоряться.
Вождение в пробке — кошмар для водителей. Однако теперь в банкоматах, продаваемых в нашей стране, есть функция, которая называется «ползучесть». Эта функция «ползучести» позволяет вашему автомобилю двигаться медленно в пробке, не нажимая на педаль газа. Только представьте, насколько легко сейчас выглядят тяжелые дорожные ситуации. Твоя машина не выключится на первой передаче, твоя машина будет медленно двигаться сама по себе, тебе просто нужно будет держать руку на руле и все.

9- Движение под гору — это непростая задача
Автомобили с механической коробкой передач имеют систему торможения двигателем, и многие люди рассчитывают на нее при движении под уклон или остановке автомобиля на меньшем расстоянии. Забавно то, что в автомобилях AMT вы не можете управлять сцеплением, а это значит, что у вас нет тормозной системы двигателя. EBS удерживает ваш автомобиль на более низких передачах при движении по склонам или ровной поверхности, что в конечном итоге снижает скорость автомобиля.
