Давление в топливной рампе — как проверить давление в топливной рампе

Если давление в топливной рампе ВАЗ 2114 проверяется на регулярной основе, можно заранее диагностировать потенциальные проблемы системы питания автомобильного двигателя. Прежде всего, выявляются неисправности, связанные с подачей в форсунки топлива.

Симптомы неполадок топливной системы

Пониженное или, наоборот, чрезмерное давление в рампе ВАЗ 2114 способно привести к следующим неприятностям:
* холостой неровный ход,
* нестабильная работа мотора,
* эффект троения двигателя
* снижение общей мощности,
* рост расхода топлива,
* машина может внезапно заглохнуть на холостом ходу,
* рост концентрации СО в выхлопном газе.
Столкнувшись с одной из проблем из приведенного списка, первым делом нужно провести диагностику блока управления. Если она не дала внятного ответа на возникший вопрос, можно начинать искать информацию о том, как проверить давление в рампе ВАЗ 2114 Самара. Данная процедура проводится по той же схеме, что и замер давления в шинах.

Процесс замера пошагово

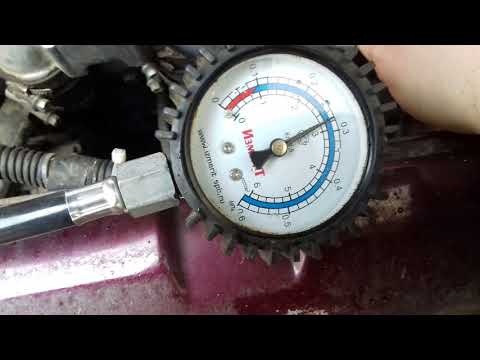

В качестве рабочего инструмента будем использовать манометр, предельная нагрузка которого не превышает 7 атмосфер. Более производительные устройства с установленным максимумом в 17 атмосфер не подойдут, так как будут показывать в нашем случае неверный результат, ввиду больших погрешностей на малых величинах давления.

Также, перед тем как проверить давление в топливной рампе ВАЗ 2114, позаботьтесь, чтобы под рукой был так называемый «синтетический» лен. Он будет намотан на патрубок манометра, сверху необходимо прикрепить 9 мм. шланг. Вся конструкция для надежности затягивается хомутом и готова к проведению измерения. Подготовительная фаза включает в себя следующие этапы:
1. Открыть крышку капота, выключить зажигание, найти рампу форсунок топливной системы.
2. Открутить штуцерную пробку, регулирующую напор топлива. С помощью золотника открутить ниппель, подставив перед этим тряпку или емкость для остатков бензина.

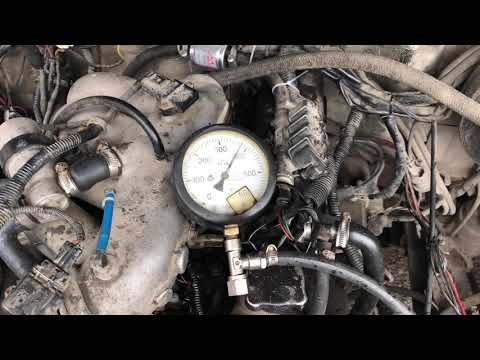

3. Присоединить к штуцеру шланг манометра и зафиксировать их хомутом.
Отвечая на вопрос, как замерить давление в топливной рампе с максимальной точностью, советуем проводить данную процедуру сразу для четырех режимов работы:
1. при включенном зажигании;
2. при холостом ходе;
3. в обычном режиме, со снятой с регулятора давления трубкой;
4. в обычном режиме, пережав обратную трубку.

С какими показателями нужно сверяться?

Нормальное давление топлива в рампе ВАЗ 2114 должно быть равным следующим уровням:
* 2,5 атм. в режиме холостого хода;
* 3 атм. во время зажигания;
* 3,3 атм. после снятия трубки вакуумной;
* 7 атм. при сжатой трубке слива;
* снижение с 3 до 2,5 атм. во время подгазовки.
После закачки топлива в систему попробуйте выключить зажигание, наблюдая за показаниями манометра. Если напор падает ниже 0,7 бар, приближаясь к нулю — скорее всего, поврежден регулятор давления или возвратный клапан привода бензонасоса.
Если при наращивании оборотов двигателя до отметки 3000 стрелка манометра стремительно падает – проблема в изношенном бензонасосе.

56-2 granta — Энциклопедия журнала «За рулем»

• Автомобиль — модели, марки
• Устройство автомобиля
• Ремонт и обслуживание
• Тюнинг

• Аксессуары и оборудование
• Компоненты
• Безопасность
• Физика процесса

• Новичкам в помощь
• Приглашение
• Официоз (компании)
• Пригородные маршруты

• Персоны
• Наши люди
• ТЮВ
• Эмблемы

•
• А
• Б
• В
• Г
• Д
• Е
• Ё
• Ж
• З
• И
• Й
• К
• Л
• М
• Н
• О
• П
• Р
• С
• Т
• У
• Ф
• Х
• Ц
• Ч
• Ш
• Щ
• Ъ
• Ы
• Ь
• Э
• Ю
• Я

Навигация

• Заглавная страница
• Сообщество
• Текущие события
• Свежие правки
• Случайная статья
• Справка

Личные инструменты

• Представиться системе

Инструменты

• Ссылки сюда
• Спецстраницы
• Версия для печати

Пространства имён

• Статья
• Обсуждение

Просмотры

Материал из Энциклопедия журнала «За рулем»

Перейти к: навигация, поиск

В настоящее время на этой странице нет текста. Вы можете найти упоминание данного названия в других статьях, или найти соответствующие записи журналов.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

Как проверить датчик давления в топливной рампе с помощью мультиметра

Датчик давления в топливной рампе — это компактный, но важный компонент автомобиля. Он измеряет давление в топливной системе и помогает найти утечки, особенно вызванные испарением.

Неисправный датчик давления топлива может привести к различным проблемам, включая нарушение соотношения воздух-топливо и проблемы с производительностью вашего автомобиля.

Это руководство поможет вам научиться проверять датчик давления в топливной рампе с помощью мультиметра всего за несколько простых шагов.

Давайте приступим.

Неисправность датчика давления в топливной рампе Симптомы

Блок управления двигателем не будет работать должным образом, если есть неисправность датчика давления в топливной рампе. Тем не менее, вы можете проверить несколько симптомов, чтобы убедиться, что давление в рампе работает правильно или неисправно.

К этим симптомам неисправности датчика давления в топливной рампе относятся:

1. Сигнальная лампа «Проверьте двигатель»

Сигнальная лампа «Проверьте двигатель» загорается каждый раз, когда блок управления двигателем обнаруживает проблему с автомобилем. Сначала вы, вероятно, не поймете, что проблема связана с датчиком давления в топливной рампе, но диагностический сканер может помочь определить проблему.

2.  Проблемы и проблемы с запуском двигателя

Если система топливной рампы неисправна, вы также столкнетесь с проблемами и проблемами при запуске двигателя. Сначала может потребоваться несколько попыток запустить двигатель.

Однако для запуска потребуется все больше и больше усилий по мере усугубления проблемы. Двигатель со временем вообще перестанет заводиться.

3. Двигатель глохнет и плохо разгоняется

При ухудшении работы датчика давления в топливной рампе глохнет двигатель и плохой разгон, или автомобиль не разгоняется должным образом, также являются симптомами.

На ускорение автомобиля влияет получение ошибочных данных от датчика, из-за чего блок управления двигателем не может соответствующим образом передать сигнал в топливную систему.

4. Низкий расход топлива

Другим симптомом является то, что расход топлива и пробег значительно снизятся, если датчик давления топлива не работает должным образом.

Как работает датчик давления в топливной рампе?

Работа датчика давления топлива довольно проста для понимания. Во-первых, топливные рампы рассматриваются в контексте общего расхода топлива. Кроме того, он постоянно контролирует давление топлива в топливной рампе.

Затем блоки управления двигателем подключаются к датчикам давления. Затем он сигнализирует топливной рампе о том, сколько топлива необходимо отправить через топливные форсунки.

Датчик давления топлива затем передает информацию о топливной рампе на блок управления двигателем. Это позволит впрыскам топлива изменять поток топлива, который они хотят регулярно впрыскивать.

Датчики давления топлива являются важными компонентами двигателя, которые всегда должны быть в хорошем рабочем состоянии, поскольку большинство автомобилей спроектированы так, чтобы быть как можно более безвредными для окружающей среды.

Только при исправном функционировании датчиков давления автомобиль может отрегулировать топливо в автомобиле.

Необходимые инструменты

Ниже перечислены инструменты, которые используются для проверки датчика давления в топливной рампе с помощью мультиметра:

• Цифровой мультиметр
• Трещотка
• Технические характеристики/Руководство по политике
90710
• Изолированные резиновые перчатки для обеспечения безопасности

  Как проверить датчик давления в топливной рампе с помощью мультиметра?

  Снимите датчик давления в топливной рампе с автомобиля. Запустите двигатель вашего автомобиля и возьмите мультиметр. Прикрепите щупы к проводам датчика. Проверьте показания счетчика. Датчик имеет проблему, если значения отличаются и не попадают в диапазон, в котором ваш автомобиль предназначен для работы.

  Подробное описание важных шагов:

  1. Найдите датчик давления в топливной рампе

  Во-первых, вы должны найти датчик давления в топливной рампе вашего автомобиля. Датчики давления можно найти в бензиновых и дизельных двигателях. Он расположен близко к центру топливной рампы. Вы также можете увидеть модуль, прикрепленный к ECU (блоку управления двигателем).

  2. Снятие датчика

  Найдя датчик, необходимо аккуратно снять его с автомобиля. Если вы не знаете, как действовать дальше, обратитесь к инструкциям, приведенным в руководстве по политике вашего автомобиля. Это позволит лучше понять процесс.

  3. Визуальный осмотр датчика

  Осмотрите датчик на предмет износа, ржавчины, песка или жира. Убедитесь, что нет ослабленных соединений. Очистите датчик давления топлива проволочной щеткой, если на нем есть следы коррозии.

  4. Подключить мультиметр к датчику

  Завести машину после отключения давления. Возьмите мультиметр и установите на нем параметр напряжения. Затем подключите черный провод к отрицательному проводу датчика давления, а красный провод к его положительному проводу.

  5. Оценка результатов измерения напряжения

  Затем проверьте результаты на дисплее мультиметра. Наконец, проверив руководство по техническим характеристикам, сравните результаты напряжения устройства с требуемыми уровнями.

  Датчик неисправен, если значение отличается от спецификации. Ненормальные значения указывают на то, что датчик не может подать правильное давление на всю систему. В этой ситуации может потребоваться ремонт или замена датчика давления.

  Если напряжение соответствует указанному, откройте капот автомобиля и проверьте проводку, отсоединив и снова подсоединив каждый провод. Для диагностики проводки обязательно используйте тестовую коробку.

  Можно ли ездить с неисправным датчиком давления в топливной рампе?

  Худшая часть эксплуатации автомобиля с неисправным датчиком давления в топливной рампе заключается в том, что вы можете даже не подозревать о проблеме.

  Хорошая новость заключается в том, что вы не подвергаете свою жизнь опасности, продолжая эксплуатировать этот автомобиль. В худшем случае вам потребуется больше заправок бака, чем раньше. Больше заправок бака может оказаться дорогостоящим для вас.

  Однако по мере усугубления проблемы вы заметите разницу в производительности. Во время вождения будет гораздо сложнее пытаться завести и обслуживать автомобиль.

  Самая большая проблема возникнет, когда датчик давления приблизится к полному выходу из строя. После этого машина не сможет работать более 5-10 секунд за раз.

  Когда дело доходит до этого момента, машину нельзя гнать дальше. Вы рискуете навредить себе (и многим другим) за рулем вдобавок потратить кучу денег на вождение и обслуживание автомобиля с неисправным датчиком давления топлива.

  В этот момент важно немедленно убрать машину с дороги. Следовательно, последствия неисправности датчика давления топлива суммируются. Так что, даже если вы не сталкиваетесь с какими-либо неприятными ситуациями, вы можете столкнуться с ними в будущем.

  Когда следует заменять датчик давления в топливной рампе

  Согласно вашим механикам, датчик давления в топливной рампе вашего автомобиля никогда не нуждается в замене. Эти компоненты обычно рассчитаны на весь срок службы автомобиля. Но, как и любой другой компонент автомобиля, датчик давления в топливной рампе может со временем перестать работать.

  К сожалению, они часто выходят из строя без предупреждения, что требует замены всего компонента.

  Хорошая новость заключается в том, что симптомы повреждения проявляются заранее, а эти детали приходят в негодность резко. Следовательно, важно знать и понимать эти симптомы, чтобы обнаружить повреждение, прежде чем оно ухудшится, и проверить ваш автомобиль.

  Заключение

  Одним из наиболее скрытых, но важных компонентов автомобиля является датчик давления в топливной рампе, связанный с несколькими другими компонентами двигателя, которые работают вместе, чтобы гарантировать бесперебойную работу вашего автомобиля.

  Итак, проверьте датчик мультиметром, как только заметите какие-либо признаки неисправного датчика в вашем автомобиле.

  Примите необходимые меры предосторожности и не забудьте запустить двигатель при проверке датчика давления.

  Часто задаваемые вопросы

  Сколько вольт должно быть на датчике давления в топливной рампе?

  Как правило, датчик давления в топливной рампе должен иметь напряжение в диапазоне от 0,5 до 5 вольт. На электрическом разъеме есть три контакта: выходное напряжение (UV), напряжение питания (AU) и земля.

  Что произойдет, если я отключу датчик давления в топливной рампе?

  Если вы отключите датчик давления в топливной рампе вашего автомобиля, ваш двигатель выйдет из строя, и его способность снабжать ваш автомобиль необходимым количеством топлива резко снизится.

  • ОБ АВТОРЕ

  Автор

  Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

  КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА

  ВВЕДЕНИЕ

  В прошлом лучшими способами выявления проблем с топливными насосами были аналоговые и ручные средства. Со временем проблемы, связанные с топливным насосом, можно диагностировать с помощью манометра и вольтметра.

  Лучшим инструментом для определения проблемы с подачей топлива является сканер. Старые автомобили легко заводились простым поворотом ключа. Это гарантирует, что вакуумная диафрагма регулирует давление топлива в автомобиле.

  К сожалению, этот метод больше не работает для современных автомобилей. Это потому, что они включают как минимум два модуля и различные датчики. Все они связаны высокоскоростной последовательной шиной данных для управления топливным насосом. В отличие от того, что вы думаете, это не усложняет процесс диагностики. Это скорее упрощает его и экономит ненужный расход топлива.

  ЗАЧЕМ НУЖНО ПРОВЕРЯТЬ ДАВЛЕНИЕ ТОПЛИВА?

  Для оптимальной работы топливной системы автомобиля необходимо как минимум четыре важных компонента. Этими компонентами являются топливный насос, датчик давления топлива, топливная рампа и ЭБУ. Если давление топлива не достигает уровня, требуемого производителем, автомобиль, скорее всего, не будет реагировать. Поэтому очень важно перед поездкой проверить давление топлива в автомобиле. Когда давление топлива низкое, машина начинает «капризничать», и вы начинаете замечать у машины новые признаки. Это часто приводит как минимум к неудобствам, а в худшем к огромной головной боли. Каковы симптомы, спросите вы?

  Одним из таких признаков является отсутствие реакции дроссельной заслонки. Для правильной работы автомобилей необходима соответствующая подача топлива в цилиндры. При низком давлении топлива цилиндры не получают столько топлива, сколько им требуется, поэтому начинают капризничать. Затем вы замечаете задержки, которые указывают на то, что что-то не так с давлением топлива.

  Одной из причин, по которой вам трудно завести машину, является низкое давление топлива. Чтобы автомобиль завелся, ему нужно много топлива, но он не получает его из-за неисправности или низкого давления топлива. Если вы заметили, что вам требуется больше времени, чтобы завести машину, вам следует проверить давление топлива. Трепещущий и заикающийся звук при попытке завести машину также является признаком того, что нужно проверить давление топлива.

  Заглохший двигатель — явный признак того, что нужно проверить давление топлива. Должен ли двигатель глохнуть на ходу или на холостом ходу, если давление топлива низкое или колеблется? Низкое давление топлива также может привести к тому, что на вашем автомобиле загорится индикатор «проверьте двигатель».

  КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА.

  Прежде чем мы поговорим о том, как проверить давление топлива с помощью диагностического прибора, давайте сначала обсудим, что такое диагностический прибор. Сканер — это электронное устройство, которое используется для взаимодействия, диагностики и иногда перепрограммирования модулей управления автомобилем. Являясь важным диагностическим инструментом для автомобилей, сканеры имеют широкий спектр функций. Их функции включают считыватель кода, возможность просмотра и сортировки данных в реальном времени и проверки давления топлива. Поскольку инструменты сканирования предназначены для практического общения с автомобилем, это довольно удобный инструмент, когда вы пытаетесь выяснить, что не так с вашим автомобилем. Сканирующий прибор позволяет убедиться, что модули, управляющие топливным насосом, получают правильные инструкции.

  Пошаговый процесс проверки давления топлива с помощью диагностического прибора:

  ШАГ 1: Попробуйте завести автомобиль на некоторое время.

  Перед проверкой давления топлива необходимо ненадолго завести автомобиль при прогреве двигателя. Это связано с тем, что холодные двигатели могут изменить показания давления топлива, если действительно есть проблема с давлением топлива. Разумнее завести двигатель автомобиля и, возможно, вывезти машину на десятиминутную поездку, чтобы прогреть двигатель.

  ШАГ 2. Подключите диагностический сканер OBD-II к автомобилю.

  Если вы решили купить сканер с проводом, первое, что нужно сделать, это найти в машине разъем для OBD-II. Затем розетка подключается к проводному сканеру перед запуском двигателя. Вы можете найти розетку прямо под приборной панелью, возможно, скрытую под пластиковой накладкой. Беспроводные сканеры часто подключаются к приложению, которое доступно на смартфонах и планшетах. Чтобы присоединиться, вы подключаете устройство OBD-II и подключаетесь к приложению.

  ШАГ 3: Найдите сохраненные коды ошибок OBD-II

  Чтобы сэкономить время, лучше всего сначала проверить, есть ли сохраненные коды ошибок. Любая проблема с подачей топлива в двигатель могла быть отмечена в памяти ЭБУ как код ошибки. Некоторые из известных кодов ошибок OBD-II, которые сохраняются в связи с проблемами топливной системы, включают:

  • Код ошибки P0203: Этот код определяется как неисправность цепи форсунки цилиндра 3. Наличие этого кода указывает на то, что ECM обнаружил проблему с форсункой. Это также указывает на проблему в цепи форсунки цилиндра 3.
  • Код ошибки P0170: Этот код определяется как неисправность корректировки подачи топлива (ряд 1). Его наличие указывает на проблему, связанную с тем, что корректировка топлива выходит за пределы диапазона, указанного производителем. Это обнаружение за пределами диапазона может быть положительным или отрицательным.
  • Код ошибки P0171 : Этот код определяется как система слишком бедная, ряд 1. Этот код появляется, когда в выхлопе слишком много кислорода. Кислородный датчик обнаруживает эту проблему в ряду 1.
  • Код ошибки P0191 : Этот код определяется как диапазон цепи датчика давления в топливной рампе. Этот код ошибки возникает, когда от датчика давления в топливной рампе поступают противоречивые показания. Часто появляется с кодами ошибок P0171 и P0172.
  • Код ошибки P0172 : Этот код возникает, когда бензина слишком много, настолько, что он достигает форсунок. Этот код появляется, когда бензина слишком много, и блок управления двигателем не может его отрегулировать. Он показал, что в воздушно-топливной смеси недостаточно кислорода.

  ШАГ 4. Просмотрите текущие данные давления топлива.

  Если нет явных проблем, зафиксированных в легендарных кодах ошибок, то следующее, что нужно сделать, это проверить систему подачи топлива. Этот анализ выполняется путем измерения давления топлива и расхода топлива. Чтобы получить правильные результаты, вам нужен считыватель кодов OBD-II для измерения данных двигателя в реальном времени. Затем вы подключаете диагностический считыватель к автомобилю и считываете параметры двигателя. Когда это будет сделано, выберите опцию системы подачи топлива. Это позволяет вам контролировать различные параметры топливной системы, например, давление в топливной рампе.

  Вы можете точно измерить фактическое давление топлива в автомобиле при работающем двигателе. Все, что вам нужно сделать, это выбрать вариант, наиболее близкий к «определенному параметру давления топлива» в меню.
