Как проверить датчик абс на работоспособность

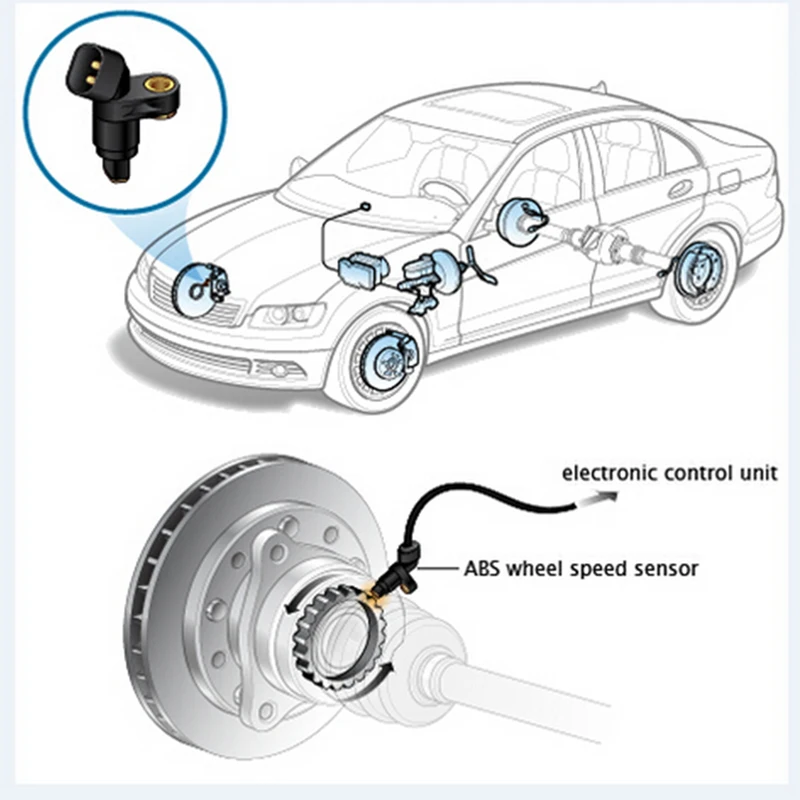

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.

Для чего нужен датчик ABS и как выявить его поломку

Главная функция антиблокировочной системы (АБС) – не допустить «скольжение» машины с заблокированными тормозами колесами. Для этого система следит за вращением всех колес и попеременно усиливает или ослабляет давление во всей тормозной системе в том случае, если водитель предпримет попытку резко остановиться. В каждом колесе, в ступичном узле установлен специальный датчик. Он передает данные о скорости вращения колеса на блок управления антиблокировочной системы. Неполадка данного элемента может привести к отказу всей системы. Поэтому важно знать, как можно проверить работоспособность датчика АБС в полевой обстановке.

Принцип действия

В момент резкого торможения, когда водитель по инерции давит на педаль тормоза не отпуская, вместо постоянной блокировки колес, антиблокировочная система попеременно то блокирует, то возобновляет их вращение. Эта система торможения гораздо эффективнее, чем полная блокировка колес. А алгоритм работы системы такой:

Современная многоканальная система управления АБС отслеживает скорость вращения всех колес через вмонтированные датчики. Электроника включается в случае экстренного торможения. Когда колеса блокируются, блок управления на короткий промежуток времени ослабляет давление тормозного диска и вращение продолжается. Такой цикл продолжается до полной остановки автомобиля.

Если же какой-либо из датчиков неисправен, система не сможет отслеживать и сравнивать скорость вращения колес. В этом случае АБС не будет выполнять свою основную функцию.
В основу функционирования современных датчиков заложено правило электромагнитной индукции. В момент время вращения колеса вдоль датчика прокручивается другое колесо – зубчатое, закрепленное на тормозном диске. Датчик отслеживает, какой элемент движется мимо него: выступающие зубцы и впадины. В результате на катушке датчика формируется электрический сигнал. В зависимости от его частоты блок управления АБС принимает решение о включении в работу.

В тот момент, когда колесо блокируется, ЭБУ получает сигнал с датчика о фиксированной величине электрического сопротивления между зубчатым колесом и самим датчиком. В случае, если этот элемент управления неисправен, АБС перестает функционировать.

Показатели поломки датчиков

О необходимости проверки датчиков АБС могут говорить следующие моменты:

на панели горит лампочка, говорящая о неполадке в АБС;
отсутствует «отдача» со стороны педали, в момент торможения;
во время экстренного торможения автомобиль продолжает «скольжение» по дороге и рискует уйти в занос.

Если один или более датчиков вышли из строя, на приборной панели, дополнительно с индикатором поломки АБС, будет гореть лампочка, говорящая о включенном ручном тормозе.

Также может отображаться информация об ошибке в работе тормозной системы. При этом автомобиль можно использовать дальше и без системы АБС. А в случае экстренного торможения, как раньше делали водители с хорошим стажем, резко и прерывисто нажимать педаль, имитируя работу электроники.

Как выявить неисправность?

Для проверки датчика АБС потребуется ровная площадка. Также захватите баллонный ключ и домкрат. Для измерения электрического сопротивления на самом датчике понадобится мультиметр, с режимом омметра.

Для того чтобы протестировать мультиметром датчик АБС, необходимо будет выполнить дальнейшие указания:

Установите транспортное средство на ровную поверхность и заблокируйте колеса противооткатными упорами. Коробка в нейтральном положении, ручной тормоз выключен.
Поднимаем домкратом любое колесо и снимаем его. К датчику на диске будет идти моток проводов. Нужно найти место фиксации, и разъединить провода. Лучше прочистить клеммы технической жидкостью.
На включенном мультиметре выставьте измерение сопротивления. На отсоединенном датчике величина значения, в зависимости от машины, будет от 500 до 1400 Ом.
Далее необходимо вращать колесный диск и наблюдать за данными мультиметра. Показатель сопротивления должен будет изменяться.
После этого выставьте на приборе измерение напряжения и включите зажигание. При измерении, со стороны блока управления, должен присутствовать постоянный ток.
Данную процедуру повторить на каждом колесе.
На разных марках машин крепление проводов может быть в разных местах. Чтобы обнаружить его, нужно проверить связку проводов вручную.

Оценка итогов проверки

Причина неисправности в антиблокировочной системе может быть не только в датчиках. Проблема может быть и в самой проводке, соединяющей элементы системы с блоком управления. Именно поэтому проводятся три измерения и по их результатам можно сделать следующие выводы:

Если показания сопротивления мультиметра на датчике АБС находятся на нулевом значении или же зашкаливают, вероятнее всего неполадки в самом элементе. Также может быть нарушение изоляции датчика или проблемы с разъемом.

При первом варианте необходимо снять датчик, и проверить провода на перегиб или разрыв. Можно еще раз проверить сопротивление, чтобы определить в каком проводнике неполадка. В общем и целом, лучше купить и поставить новую деталь.

Если сопротивление находится в указанных пределах, но при вращении колесного диска оно не изменяется, то тут может быть два варианта: деформация зубчатого колеса или опять же неполадка датчика.

Тут нужно будет проверить само зубчатое колесо на наличие повреждений, перед этим прочистив его. Если деталь неисправна, то рекомендация такая же, что и ранее. Покупка и установка новой детали.

Если с сопротивлением всё в порядке, но отсутствует напряжение, вероятно неполадка в проводке, идущей от блока управления.

А вот тут все немного сложнее. Проверить электрическую цепь можно только прозвоном этого участка. Делается это следующим образом:

Для начала нужно найти блок управления клапанами гидравлики. В разных моделях он расположен, соответственно, в разных местах. Поэтому лучше ознакомиться с документацией на конкретный автомобиль. Далее нужно снять с системы управления колодку и почистить клеммы. Далее смотрим распиновку проводов или запоминаем их цветовую разметку. После этого ставим замыкающую перемычку на колодке. Там, где располагается колесо. Цепь можно прозвонить тем же мультиметром.

Когда документы на машину по тем или иным причинам недоступны, можно отыскать блок управления другим способом. Нужно пройти по тормозным трубкам до гидравлического блока. Последний будет либо соединен с контроллером, либо расположен рядом с ним.

Если неполадка все же заключается в обрыве цепи, то место дефекта придется искать по всей линии. В этом случае лучше поручить работу специалисту, так как там много нюансов и сложностей.

Проверка без мультиметра

Если мультиметр отсутствует, то датчик АБС можно проверить и другим простым способом. Но он подойдет не во всех случаях. Его можно использовать, только если неполадка в одном элементе. Проверка выполняется следующим образом:

Необходимо отсоединить разъем на датчике одного из колес. После этого нужно завести машину и немного проехать вперед.

Если в процессе езды загорелся второй индикатор, говорящий о неполадках с тормозной системой, то отсоединенный датчик в порядке. Подключаем его и повторяем всю процедуру на оставшихся колесах.

Тут важно понимать, что если вышел из строя один датчик, то загорится лампочка, показывающая неисправность автоматической блокировочной системы. Если неисправны два датчика и более, то загорится лампочка поломки ручного тормоза. Если же второй индикатор на приборной панели не светится, значит, был отключен сломанный датчик.

Данный вид диагностики позволяет лишь определить местонахождение проблемы, но не дает представления о ее характере. Для выявления точного характера неисправности можно использовать описанный выше метод с проверкой мультиметром.

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов

Непрерывно блокируются колёса при резком торможении.
Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
Осмотрим и проверим:
- целостность разъёмов;
- проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

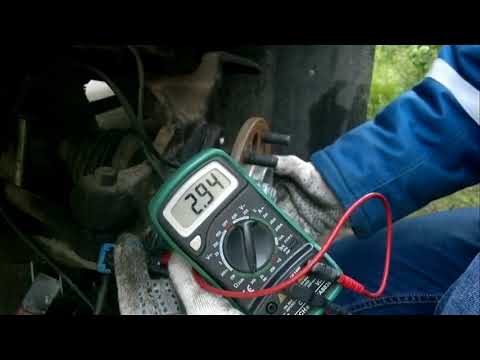

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
Снимаем колесо, если оно препятствует доступу к устройству.
Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога − датчик неисправен;
приближается к нулю − короткое замыкание;
нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

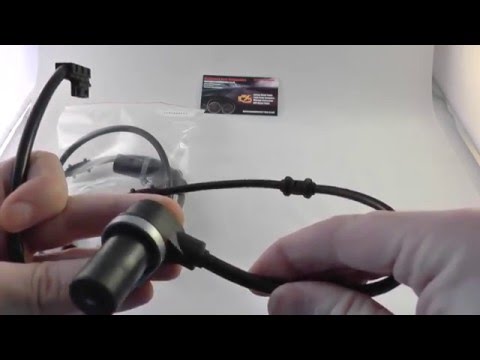

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
Найти сенсорный датчик и отсоединить верхний разъём детали.
Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.
