Как потянуть ремень генератора самостоятельно: инструкция, советы

Одна из технических работ, которую владелец автомобиля может выполнить самостоятельно без привлечения специалистов автосервиса, является подтяжка ремня генератора. Езда на автомобиле с ослабленным ремнем генератора негативно сказывается на аккумуляторе и может вести к его полной разрядке и выходу из строя. Именно поэтому, важно при появлении первых признаков ослабления ремня генератора подтянуть его, чтобы нормализовать зарядку батареи и работу электрооборудования автомобиля.


Оглавление:
1. Симптомы ослабленного ремня генератора
2. Как подтянуть ремень генератора
- Регулировочная планка
- Регулировочный винт
3. Замена ремня генератора

Обратите внимание: На некоторых автомобилях ремень генератора также приводит в движение помпу. В случае, если вовремя его не подтянуть, это приведет к негативным последствиям. Как минимум, повысится риск перегрева мотора, что, в свою очередь, может вылиться в необходимость проведения капитального ремонта.

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя.

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

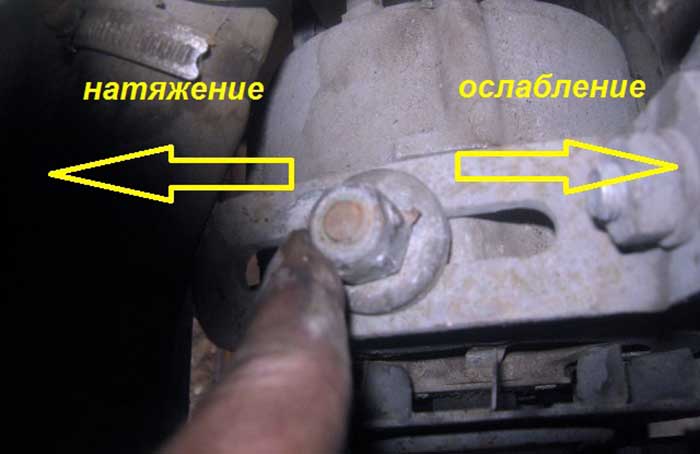

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора.

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу.

Замена ремня генератора

Если после того как вы натянули ремень генератора, он продолжает свистеть и быстро начинает свисать, вероятно, потребуется его заменить. Чаще всего, причинами для замены ремня генератора являются:

  • Окончание его срока службы. Обычно производители ремней рассчитывают, что они способны отходить 50-60 тысяч километров пробега. По факту, специалисты рекомендуют менять ремень генератора на 40 тысячах километров пробега;
  • Повреждения ремня генератора. Если при визуальном осмотре вы обнаружили на нем серьезные царапины, проколы, засечки, расслоения, трещины и так далее, это говорит о том, что ремень скоро рискует оборваться, соответственно, лучше его заменить;
  • Информация на бортовом компьютере. Современные автомобили сообщают, когда имеется проблема с приводом генератора при помощи соответствующей лампочки на панели приборов.

Если появился любой из указанных выше признаков, либо произошел обрыв ремня генератора, необходимо его заменить. При выборе ремня генератора для замены рекомендуется пользоваться подбором по VIN-коду, либо можно сообщить информацию о необходимом ремне продавцу, уточнив ее предварительно в книге по технической эксплуатации автомобиля.

Сам процесс замены ремня довольно простой, с ним можно ознакомиться в книге по технической эксплуатации вашего автомобиля. Перед тем как приступать к работам, нужно поставить автомобиль на ручник и обесточить сеть, сняв клемму с аккумулятора. Сама работа сводится к тому, что предварительно ослабляется крепление, после чего генератор надо прижать к двигателя и снять старый ремень. Далее на его место натягивается новый ремень.

Загрузка...

схема натяжки, как правильно подтянуть и проверить натяжение

Генераторное устройство представляет собой узел, необходимый для питания всего электрооборудования машины. Его правильная работа зависит от многих факторов, в том числе правильной натяжки приводного ремешка. Натянуть ремень генератора можно тремя способами.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить натяжение?

Прежде чем регулировать и затягивать ремень привода в автомобиле, требуется произвести проверку величины натяжения. Этот параметр уникален для каждого отдельного авто, а также типа и модели генераторной установки.

Подробно узнать о значении натяжения можно из информации, приведенной в сервисной документации к машине. Эти данные могут быть указаны в техническом руководстве к генераторному устройству либо приводному ремешку.

На величину натяжки будет влиять использование дополнительного электрооборудования, которое стоит в машине. В частности, речь идет о системе кондиционирования и системе гидравлического усиления рулевого колеса. В целом, можно сказать, что при воздействии 10 кг на ремешок его отклонение должно быть около 1 см. Надавливать на изделие надо на наиболее продолжительном участке, непосредственно между шкивами, при этом сила надавливания должна быть примерно 10 кг. Но и это значение только приблизительное, поскольку во многих моделях ВАЗ данный параметр составляет 6-10 либо 15-15 мм.

Инструкция по натяжке ремня

Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.

Схема натяжения ремня генератора

Схема натяжения ремешка

С помощью регулировочной планки

Во многих машинах генераторная установка фиксируется на картере силового агрегата посредством специального удлиненного болта. Этот элемент обеспечивает возможность перемещения устройства в разные стороны. Сверху располагается специальная планка, выполненная в виде дуги. На ней имеется прорезь, а также гайка, которая фиксирует расположение агрегата отностительно двигателя.

Для выполнения натяжки приводного ремешка делается следующее:

  1. Гаечным ключом гайка выкручивается на планке.
  2. Используя монтажную лопатку, монтировку либо другой похожий инструмент, генераторная установка отодвигается от мотора.
  3. Гайка затягивается на планке.
  4. Производится диагностика натяжки ремешка устройства. Если требуется, процедура натяжения повторяется.

С помощью регулировочного болта

Болтовое регулирование положения приводного ремешка считается более удобным в обслуживании и модифицированным.

Процедура регулировки выполняется так:

  1. Производится ослабление затяжки гаек. Они располагаются сверху и снизу от генераторной установки, на креплениях.
  2. Посредством поворота регулировочного винта по часовой стрелке агрегат отодвигается от блока. При выполнении этой задачи надо одновременно произвести диагностику степени натяжения изделия.
  3. Когда достигнут необходимый результат, гайки затягиваются обратно.

Канал Dromtest рассказал о регулировке силы натяжки приводного ремешка с помощью болта на примере модели Хонда Цивик 7.

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

  1. Открывается капот автомобиля и находится генераторное устройство.
  2. На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
  3. Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
  4. С помощью гаечного ключа после регулировки выполняется фиксация ролика. При настройке важно правильно подобрать усилие натяжки.
  5. Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование. Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Канал Всего понемногу представил подробную инструкцию о натяжке приводного ремешка в машине Лада Приора.

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Замена изношенного ремня

Краткий алгоритм действий при замене изделия:

  1. Отключается АКБ в машине.
  2. Владелец авто ослабляет гайки, фиксирующие крепеж.
  3. Откручивается натяжной винт. При выполнении задачи надо одновременно прижать генераторное устройство к силовому агрегату.
  4. Изношенное изделие заменяется на новое. Выполняется натяжка установленного ремня.
  5. Производится фиксация гаек. Выполняется контрольная поездка и проверка правильности натяжения. При необходимости производится регулировка изделия.

Видео «Пример натяжки на ВАЗ 2110»

Канал В гараже представил подробную инструкцию по проведению процесса натяжки приводного ремешка генератора на примере «десятки».

Как натянуть ремень генератора на 16-кл. - Лада Приора

Стоит сразу сказать, что Лада Приора выпускалась в различных комплектациях, поэтому процедура натяжения или ослабления ремня генератора может отличаться в зависимости от того, какая модификация у вас:

  • с кондиционером
  • 16-ти или 8-ми клапанная
  • с ГУР или без него

Как правило, если на автомобиле установлен кондиционер, то ремень будет задействован на его шкиве для вращения привода компрессора. В нашем случае будет рассмотрен вариант натяжения на Приоре с 16-клапанным двигателем без дополнительного оборудования.

Необходимый инструмент для ремонта

  • Ключ на 13
  • Головка на 13 мм
  • Трещотка или вороток
  • Удлинитель

Как подтянуть ремень генератора на Приоре 16 клапанов

Итак, ремень следует подтягивать в некоторых случаях:

  • При недостаточной зарядке аккумуляторной батарее, если в момент снижения оборотов двигателя происходит снижение напряжения бортовой сети
  • При появлении свиста ремня (в момент попадания на него воды или в сырую погоду)

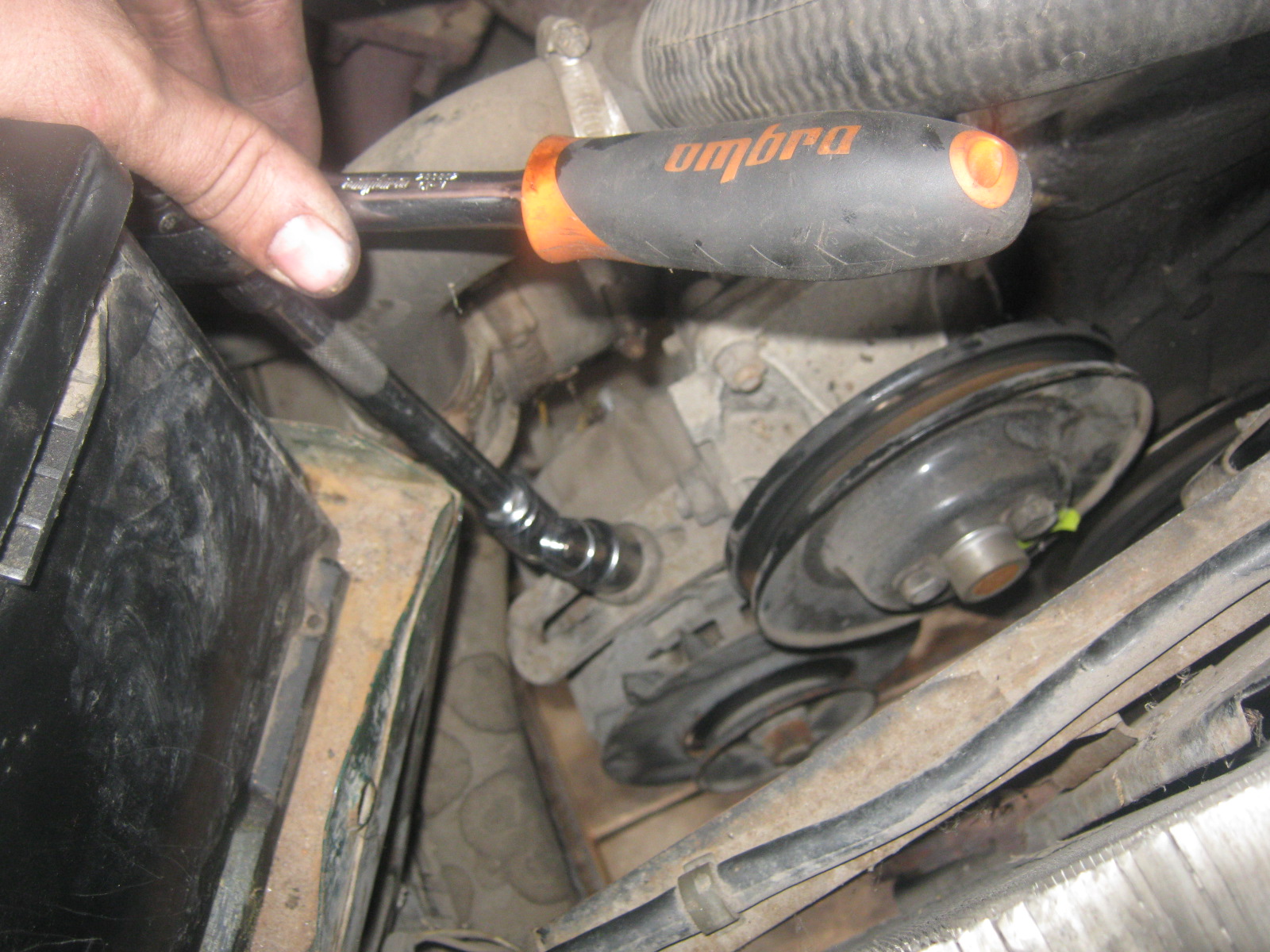

Первым делом открываем капот Приоры и при помощи ключа на 13 ослабляем верхний болт крепления генератора:

Теперь необходимо установить оптимальное натяжение ремня, закручивая или откручивая натяжной болт механизма. Ниже на схеме все наглядно показано, куда нужно перемещать генератор, чтобы ослабить ремень, а куда — для его натяжения.

Теперь крутим регулировочный болт в том направлении, какое вам нужно для регулировки ремня.

При достижении оптимального натяжения необходимо закрутить верхний болт крепления генератора. После чего заводим двигатель, включаем максимальные потребители энергии, такие как: дальний свет, отопитель, обогрев заднего стекла. И если во время их одновременного включения ремень не свистит, обороты двигателя не падают, то можно считать, что ремень натянут нормально.

[colorbl style=»green-bl»]Но стоит обратить внимание — что если вы перетяните ремень, то вреда будет еще больше, чем от недотянутого! Износ будет очень быстрым, как самого ремня, так и подшипника генератора. Поэтому после выполнения данной процедуры убедитесь в том, что нет посторонних звуков, гула, шума с его стороны. От усилия руки он должен прогибаться приблизительно на 1 см.[/colorbl]

Когда с этим справились, можно затягивать все основательно и проверять еще раз. Периодически стоит проверять натяжение, так как ремень имеет свойство растягиваться.

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы. Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора. Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

  • подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
  • снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
  • проверка работоспособности шкивов и валов механизма;
  • установка нового ремня и его правильная натяжка с соблюдением требований;
  • проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла. Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма.

Процесс выполнения натяжки ремня генератора

Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки - использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.

Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:

  • отпустите гайку, которая держит генератор в определенном положении;
  • переведите устройство в максимально высокое положение для удобного снятия старого ремня;
  • наденьте новый ремень и начните натягивать его с помощью отвода генератора вниз;
  • немного зажмите гайку, когда ремень будет достаточно сильно натянут;
  • с помощью небольшого рычага (отвертки или монтировки) произведите достаточную натяжку ремня;
  • полностью закрутите гайку крепления генератора;
  • заведите автомобиль и дайте ему поработать несколько минут, затем проверьте натяжку ремня;
  • также проверить состояние ремня стоит после нескольких километров поездки.

Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.

Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.

Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам - услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

Как правильно натянуть ремень генератора: подробная инструкция

Автор Виктор Дячков На чтение 5 мин. Просмотров 2.1k. Опубликовано Обновлено

Есть определённые моменты, которые автовладельцу стоит знать и уметь выполнить самостоятельно. Конечно, сегодня без затруднений можно обратиться в любой автосервис и опытные механики сделают всё, что необходимо. Но поломки, как правило, происходят внезапно и случится могут в самом неудобном месте. И в случае если причина в разрыве или послаблении ремня генератора, то в этом случае достаточно иметь необходимые знания, чтобы поправить ситуацию и поехать дальше. В сегодняшней публикации мы поговорим о том, как натянуть ремень генератора или заменить его самостоятельно.

Диагностируем проблему

Для начала разберёмся, какие наблюдения могут подтвердить необходимость подтяжки ремня генератора. Как правило, качественные комплектующие, рекомендованные производителем, служат положенный срок. Обычно он составляет пробег в 60 тысяч километров и только после этого нужно производить замену, в течение этого промежутке проблем возникать не должно. Тем не менее опытные автовладельцы рекомендуют регулярно оценивать состояние ремня генератора.

Если на объекте замечены микротрещины, то это уже повод для замены, позволяющий предотвратить внезапный обрыв. Если же водитель слышит из-под капота свист или замечает проскальзывание ленты на шкивах, то достаточно немного натянуть ремень и проблема будет решена. Проскальзывание возникает, когда запчасть немного растягивается или ослабляется его крепление.

Большое значение имеет степень натяжки, поэтому важно знать, как натянуть ремень генератора правильно. Недостаточно сильная спровоцирует прокручивание шкива ведущего вала, а, следовательно, снижение эффективности выработки электричества. В таких условиях сам ремень перегревается и теряет свои первоначальные свойства. Чтобы избавиться от подобных явлений важно контролировать и поддерживать оптимальную степень натяжки.

Но здесь важно и не перестараться. Излишне натянутый ремень повлечёт скорую поломку генератора, а это уже совсем другие масштабы ремонта. Из строя выходят подшипники, после чего необходимо полностью менять генератор.

Как определить, что ремень имеет достаточное натяжение? Это зависит от многих факторов и универсального значения нет. Автовладелец должен изучить инструкцию к автомобилю или генератору. Если использовать усреднённое значение, то необходимо надавить на ремень в самой длинной части между шкивами. При давлении с силой около 10 кг, ремень должен отклониться примерно на 1 см. Большее отклонение свидетельствует о необходимости подтянуть ленту.

Как натянуть ремень генератора

Мы рассмотрим несколько методов натяжки. Выбор конкретного из них будет зависеть от того, какой именно автомобиль нуждается в корректировке.

С помощью регулировочной планки

Такое решение подходит для более старых отечественных автомобилей. В его основе лежит использование дугообразной планки, с помощью которой генератор крепится к двигателю. Если ослабить болт, то можно перемещать планку с генератором на необходимое расстояние, что и позволяет отрегулировать степень натяжения.

В результате процесс сводится к следующему алгоритму.

  1. Ослабляем крепёжную гайку на планке.
  2. Берём монтировку и отодвигаем генератор от двигателя.
  3. Закрепляем новое положение устройства.

Затем необходимо проверить степень натяжения. Если с первого раза добиться нужных результатов не удалось следует повторить процесс. Метод прост и не требует особых навыков.

Использование регулировочного болта

Метод с использованием регулировочного болта подходит большинству современных автомобилей. При этом он не менее прост, чем предыдущий. Прокручивая специальное регулировочное устройство, можно менять положение генератора и тем самым изменять степень натяжения ремня.

Итак, что нужно сделать?

  1. Ослабьте верхнее и нижнее крепление генератора, чтобы обеспечить возможность движения.
  2. Прокручивайте регулировочный болт, до тех пор, пока удалённость генератора не обеспечит нужное натяжение ремня.
  3. Зафиксируйте новое положение механизма, тщательно затяните гайки.

В отличие от предыдущего метода натяжку можно проверять в процессе регулировки. Это значительно упрощает процесс. Нет необходимости несколько раз работать с креплениями.

Регулировочный ролик

Регулировочный ролик установлен в некоторых современных автомобилях и является частью конструкции. Встретит его можно нечасто, те мне менее мы хотим рассмотреть процесс натяжки и с его использованием. Это самый простой и быстрый способ добиться необходимых результатов.

Ролик откручивается и фиксируется обычным гаечным ключом. Кроме того, понадобится устройство для поворота регулировочного ролика. Если в комплекте такого ключа нет, его без затруднений можно приобрести в любом магазине автотоваров.

Как натянуть ремень генератора? Здесь всё просто. Ослабьте болт, крепящий ролик. Последний поверните в нужную сторону, в зависимости от того, что именно требуется (натянуть или ослабить). Зафиксируйте положение, затянув крепёжный болт.

Чтобы проверить натяжку можно завести автомобиль и включить приборы, максимально потребляющие электроэнергию (дальний свет, кондиционер). Если свиста нет и все функции работают исправно, значит, натяжка выполнена правильно.

Советы и рекомендации

В завершении статьи хотим дать начинающим автовладельцам несколько полезных рекомендаций.

  • Менять ремень генератора рекомендуется через каждые 60 тысяч километров. Даже если он не подаёт признаков неисправности.
  • Профилактическую проверку состояния натяжения следует проводить каждые 15 тысяч километров. Это предотвратит внезапные поломки и позволит поддерживать оптимальное функционирование систем.
  • После регулировки ремня пару раз проверните коленчатый вал с помощью ключа, после чего проконтролируйте, не изменилась ли степень натяжки.

Если у вас остались вопросы о том, как натянуть ремень генератора, можете задать их в обсуждениях. Но более разумным будет обращение в ближайшее СТО, где квалифицированные специалисты выполнят процедуру и покажут наглядный пример. Делитесь статьёй в социальных сетях и оставайтесь с нами.

Как устранить свист ремня генератора

Ключ, замок зажигания, запуск двигателя… Но вместо приятного урчания мотора — режущий уши визг.  Доброе утро, соседи! Если поездка начинается с пронзительного свиста, виновника следует искать под капотом. Разберёмся, что может вызвать утреннее «сопрано» двигателя, и как с этим бороться.

Свист под капотом — характерный признак проблем с приводными ремнями агрегатов двигателя (генератора и другого оборудования). Именно эти гибкие детали обычно являются источником неприятного звука. Чтобы понять возможные причины их появления, нужно разобраться в принципе работы приводных ремней (которые также называют ремнями навесных агрегатов) и их разновидностях.

Назначение приводных ремней

Приводные ремни — важный элемент в работе оборудования автомобиля. Их задачей является передача вращения коленчатого вала различным агрегатам: генератору, питающему бортовую сеть; компрессору кондиционера и насосу гидроусилителя руля, создающим необходимое давление в системах; помпе (водяному насосу), обеспечивающей циркуляцию антифриза. Все эти узлы «навешаны» на корпус двигателя, отсюда и альтернативное название приводных ремней — ремни навесных агрегатов.

За соединение коленвала с каждым из узлов и передачу им части мощности двигателя отвечает ременная передача, состоящая из эластичного ремня, огибающего шкивы (круглые «блины» на концах валов агрегатов, передающие вращение) и промежуточные ролики, которые поддерживают нужное натяжение или задают траекторию ремня. Все элементы ременной передачи связаны друг с другом силой трения.

В зависимости от конструкции двигателя и типа ремня, ременная передача может передавать мощность как одному, так и нескольким навесным агрегатам.

Виды ремней. Клиновые и поликлиновые

Клиновой ремень до сих пор встречается в автомобилях, но постепенно уступает место под капотом более эффективным решениям. Отличить его можно по характерной трапециевидной форме поперечного сечения, похожей на клин. Именно клиновые ремни появились на заре автомобильной промышленности, когда требовалось соединить с коленвалом лишь один шкив генератора.

Иногда приводной ремень вместо цельного клина имеет на внутренней стороне ряд поперечных рёбер. Такие ремни, называемые клиновыми зубчатыми, обладают большей износостойкостью.

Из-за своей формы и толщины клиновой ремень, как правило, связывает лишь два-три шкива, так как плохо подходит для большого количества обратных изгибов. Кроме того, слишком длинный клиновой ремень неважно справляется с передачей мощности, поэтому для большого количества узлов-потребителей ремней нужно несколько. Такая схема встречается в основном на старых автомобилях, а в современной технике ей на смену пришла другая конструкция: единая ременная передача с одним длинным ремнём — поликлиновым.

Применение клиновых ремней: используются две передачи с ремнями небольшой длины и без сильных изгибов.

Поликлиновой ремень, также известный как ручейковый из-за характерной формы маленьких узких клиньев, используется в большинстве современных автомобилей. По сравнению с клиновым вариантом, ручейковый ремень тоньше, шире и значительно гибче, что позволяет ему в одиночку передавать усилие на все агрегаты сразу: генератор, помпу, компрессор кондиционера, насос ГУР и другие.

Ручейковый ремень в действии: одна передача на все навесные агрегаты, сильные изгибы с большим количеством шкивов.

Причины свиста ремня и способы борьбы с ним

Со временем почти у всех приводных ремней проявляется характерная болезнь — тот самый свист, знакомый многим автомобилистам. Он присущ как клиновым, так и ручейковым ремням, хотя последним в меньшей степени. Однако неприятный звук может быть вызван разными причинами, которые требуют разных решений.

Если ремень свистит в основном при запуске автомобиля утром, налицо проскальзывание ремня. Как правило, это вызвано его плохим натяжением. Но почему визг появляется только по утрам? Резкая нагрузка на генератор при старте двигателя затрудняет вращение шкива, свою лепту вносит и загустевшая за ночь смазка в подшипниках. В результате слабо натянутому ремню проще проскользнуть на шкиве, а не провернуть его, что он и делает с громким скрипом. В таком случае нужно подтянуть ремень генератора самостоятельно или обратиться в автосервис.

Если же свист доносится постоянно и не исчезает после прогрева автомобиля, возможных причин неисправности становится больше.

Естественный износ ремня — самая простая и легко устранимая причина скрипа, которую легко обнаружить: достаточно заглянуть под капот и визуально оценить состояние ремня. Если налицо потёртости рабочей поверхности, разрывы и трещины клиньев, порезы и заметный износ, решение очевидно — замена ремня на новый. Ни в коем случае нельзя эксплуатировать изношенный ремень: со временем произойдет его обрыв, что повлечёт отказ всех приводимых ремнём узлов двигателя.

Грязь и жидкости на поверхности ремня. При визуальном осмотре ремня стоит обращать внимание не только на его целостность, но и на чистоту. Нередко свист может быть вызван каплями технических жидкостей (моторного масла, жидкости ГУР, антифриза), пролитыми во время замены или просочившимися из-за утечек сальников и прокладок. К тому же эффекту приводят частицы песка от езды по пляжу и капли воды после форсирования глубоких луж. Чтобы устранить свист, вызванный загрязнением, достаточно очистить и высушить приводной ремень. Хотя сделать это не так просто из-за нехватки свободного места под капотом.

Износ подшипника ролика. Помимо самого ремня, виновником посторонних звуков могут быть подшипники роликов, которые огибает ремень. Внутри любого ролика (а также шкива кондиционера) находится подшипник, который и позволяет ему вращаться. Со временем подшипник изнашивается, вызывая сперва шелест, а затем гул и свист. Косвенный признак проблем с подшипником — усиление шума при снижении температуры воздуха, но окончательный вердикт можно вынести, лишь сняв ремень и прокрутив все ролики вхолостую.

Износ и несоосность шкивов. Свист ремня может быть вызван и механическим износом шкива, в том числе выработкой бороздок (и неплотным прилеганием клиньев ремня), или нарушением соосности шкивов относительно друг друга, что приводит к перекосу ремня. В этом случае нужно заменить повреждённый шкив на новый.

Правильное натяжение ремня

Если скрип вызван слабым натяжением ремня, его можно отрегулировать самостоятельно. Формально степень натяжения зависит от конкретной модели автомобиля (некоторые производители даже указывают точные значения усилия), однако на практике его регулируют на ощупь, измеряя прогиб ремня вручную. Для этого в наиболее удалённую от шкивов и роликов точку ремня давят пальцем: при правильном натяжении ремень должен прогнуться примерно на 10–15 мм.

После регулировки натяжения ремня нужно запустить двигатель и прислушаться: свист должен исчезнуть, а электрооборудование — работать без перепадов и сбоев. В противном случае регулировку необходимо повторить.

Существует несколько способов натяжения ремня, в зависимости от устройства механизма регулировки.

1. Регулировочная дугообразная планка

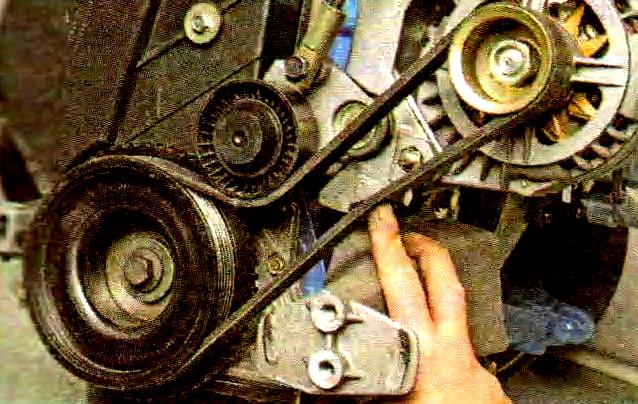

Для проверки натяжения нужно надавить на ремень: он должен прогнуться примерно на 10–15 мм.

В старых автомобилях натяжение ремня производится с помощью так называемой планки, которая крепит генератор к двигателю и фиксируется болтом с гайкой. Порядок действий очень прост: ослабив прижимную гайку, необходимо подбить планку молотком или монтировкой, изменяя положение генератора относительно двигателя, после чего затянуть гайку обратно.

2. Регулировочный болт

Еще один старый механизм, всё ещё встречающийся на автомобилях — натяжение с помощью специального болта. Перед регулировкой необходимо ослабить крепление генератора в нижней и верхней точках, затем изменить его положение с помощью регулировочного болта, одновременно контролируя натяжение ремня. Достигнув желаемого усилия, нужно затянуть обратно крепёжные гайки генератора.

3. Самонатяжение ремня

В большинстве современных машин с поликлиновым ремнём нет его ручной регулировки: эту функцию выполняет специальный автоматический натяжитель. По принципу действия они делятся на три группы: демпферные, на основе пружины сжатия и на основе пружины кручения. Последние получили наибольшее распространение благодаря простоте, надёжности конструкции и компактным размерам. За счет усилия пружины поддерживается постоянное натяжение приводного ремня, а при ослаблении усилия необходимо просто заменить натяжитель на новый.

Как часто нужно менять сам приводной ремень? У каждого автопроизводителя свои рекомендации, обычно интервал замены составляет 45–60 тысяч километров. Однако проверку состояния ремней и шкивов (хотя бы визуальную) нужно проводить регулярно: например, при каждой смене моторного масла. Это позволит предотвратить неожиданный обрыв ремня или внезапное появление скрипа.

Учитывая невысокую стоимость и малый вес, разумно всегда иметь с собой запасной приводной ремень, особенно в дальней поездке. Его наличие в багажнике выручит в случае внезапного обрыва или обнаружения критичного износа — не придётся прибегать к дедовским способам полевого ремонта (наматыванию на шкивы капроновых колготок вместо ремня), чтобы дотянуть до сервиса. А для продления срока службы ремня стоит следить за его чистотой и пользоваться специальной смазкой, которая повышает его гибкость и долговечность.

Чтобы заменить и натянуть ремень генератора, не требуется сложного оборудования, однако работа в тесном подкапотном пространстве может отнять много времени и сил. Поэтому для смены и регулировки приводных ремней лучше обращаться в проверенный автосервис, где всё сделают быстро и профессионально.

Как натянуть ремень генератора правильно смотрите видео

Любой уважающий себя автолюбитель должен всегда следить за состоянием своей машины. Конечно, уследить за всеми важными узлами и агрегатами не просто, тем не менее, сталкиваться с поломкой, которая может обездвижить машину, вовсе не хочется. Совершенно привычными стали банальная проверка технических жидкостей, а также натяжка всевозможных ремней. Не исключением является и ремень электрического генератора, который всегда должен быть натянут нужным образом. Сегодня вы узнаете, как натянуть ремень генератора.

Почему важно держать правильное натяжение ремня генератора

Генератор является единственным бесперебойным источником электрической энергии в автомобиле. Если он выйдет из строя, то нагрузку на себя возьмет аккумулятор, который может очень быстро сесть. При правильном подходе, можно растянуть его энергию на 60 километров, однако после этого, завести мотор уже не получится.

Электрическая машина приводится в движение при помощи ременной передачи, которая передает вращающий момент от коленчатого вала. Именно поэтому, натяжка ремня играет очень важную роль.

  1. Недостаточное натяжение. Проявляется в проскальзывании ремня. Как правило, в этом случае генератор вращается не всегда, а значит, вырабатывает недостаточное количество электрической энергии. Чтобы определить это, достаточно прислушаться к звукам при наборе оборотов. Ненатянутый ремень всегда издает неприятный свист, и спутать его с чем-либо другим очень сложно. Слабое натяжение можно получить неправильной установкой ремня или же со временем, потому что он просто растягивается.
  2. Сильное натяжение. Эта проблема куда опаснее слабой натяжки, потому как ремню очень сильно достается. Дело в том, что слишком высокая нагрузка разрушает его волокна, и он просто рвется. Тогда вы рискуете остаться без зарядки. Все это в лучшем случае. В худшем – излишнее натяжение, прижимает вал генератора ближе к центру передачи, а значит, подшипники получают неравномерную нагрузку. Обычно, это заканчивается заклиниванием последнего, что становится еще большей проблемой.

Чтобы избежать этих неприятностей, необходимо строго следовать рекомендациям производителя и не допускать банальных ошибок при обслуживании генератора.

Как выполнить натяжку ремня генератора правильно

Раз уж мы поняли, что натяжка должна быть не слишком сильной и не слабой, то теперь самое время узнать, как найти эту «золотую середину». Чтобы оценивать эту величину, производители автомобилей разработали специальные нормы, которые заключаются в измерении расстояния между двумя сторонами ремня при их сужении руками. Эти данные сильно различаются в зависимости от марки автомобиля, поэтому тут вам поможет только подробная инструкция. Сам процесс натяжки не представляет собой ничего сложного.

Для регулировки положений ремня разработано два устройства – планка и регулировочный болт. Первый случай характерен для автомобилей отечественного производства и довольно прост в использовании. Чтобы натянуть его, или ослабить, достаточно ослабить гайку над планкой и гайку, расположенную на нижнем болту, которая отвечает за осевое перемещение генератора. Двигая электрическую машину вдоль планки, можно натянуть или отпустить ремень. Чем дальше генератор смещается от двигателя, тем сильнее натянут ремень. Для удобства можно пользоваться монтажным инструментом, чтобы создать рычаг и подтянуть гайку на планке. После этого, нужно проверить правильность регулировки и при необходимости повторить процедуру.

Намного проще дело обстоит с болтовым способом регулировки. Для этого нужно ослабить гайки на генераторе и вращать регулировочный болт, отводя или приближая генератор к двигателю. Плюсом данного устройства является то, что проверить правильность натяжения можно сразу и только после этого затягивать фиксирующие гайки. Конечно, применяется этот способ исключительно на иномарках.



Как видите, все довольно просто и натянуть ремень может любой, даже начинающий водитель. Желаем вам удачи на дорогах!

Читайте так же

Как натянуть приводной ремень

Если вы только что заменили приводной ремень и замечаете пронзительный скрип или визг под капотом, или если вы заметили, что ваш приводной ремень не очень хорошо прилегает к шкивам, ваш приводной ремень может быть поврежден. свободный. В этой статье рассказывается, как натянуть приводной ремень, чтобы остановить этот раздражающий скрип или визг.

  • Примечание : Автомобили с ремнями, которые необходимо натягивать вручную, обычно имеют несколько ремней, например ремень переменного тока и ремень генератора.В автомобилях с одинарным змеевиком и автоматическим натяжителем приводной ремень не может быть натянут вручную.

Часть 1 из 3: Проверка ремня

Материалы

  • Защита глаз
  • Перчатки
  • Большая отвертка или монтировка
  • Трещотка и головки
  • Линейка
  • Набор гаечных ключей

Шаг 1. Наденьте защитное снаряжение и найдите приводной ремень. Наденьте защитные очки и перчатки.

Найдите приводной ремень - в автомобиле их может быть несколько. Убедитесь, что вы работаете с ремнем, который необходимо затянуть.

Шаг 2: Измерьте прогиб ремня . Поместите линейку вдоль самого длинного участка ремня на транспортном средстве и надавите на ремень.

Нажимая вниз, измерьте, насколько далеко уходит ремень. Для большинства автомобилей ремень не должен давить более чем на ½ дюйма. Если его можно прижать ниже, значит, ремень слишком ослаблен.

  • Примечание : Производители имеют свои собственные спецификации относительно того, какой прогиб может быть обнаружен в ремне. Обязательно ознакомьтесь с руководством по эксплуатации вашего конкретного автомобиля.

Также убедитесь, что приводной ремень в хорошем состоянии, прежде чем продвигаться вперед с натяжкой. Найдите на ремне трещины, износ или масло. Если обнаружено повреждение, потребуется заменить приводной ремень.

  • Совет : Альтернативный метод проверки необходимости натяжения приводного ремня - это повернуть ремень.Он не должен поворачиваться более чем на 90 градусов; если он может поворачиваться больше, знайте, что ремень следует затянуть.

Часть 2 из 3: Натяжение ремня

Шаг 1. Найдите натяжитель приводного ремня . Узел приводного ремня будет иметь специальный компонент, который натягивает этот ремень.

Натяжитель находится на генераторе или на шкиве; это зависит от автомобиля и того, какой ремень затягивается.

В этой статье в качестве примера будет использоваться натяжитель ремня генератора.

Генератор имеет один болт, который фиксирует его в фиксированном положении и позволяет поворачиваться. Другой конец генератора переменного тока будет прикреплен к ползуну с прорезями, который позволяет генератору изменять положение для натяжения или ослабления ремня.

Шаг 2: Ослабление болтов генератора . Ослабьте шарнирный болт, а также болт, проходящий через регулировочную ленту. Это должно расслабить генератор и позволить некоторое движение

Шаг 3. Увеличьте натяжение приводного ремня . Вставьте монтировку над шкивом генератора. Слегка надавите вверх, чтобы усилить натяжение приводного ремня.

Когда приводной ремень будет натянут до желаемого значения, затяните регулировочный болт, чтобы зафиксировать ремень на месте. Затем затяните регулировочный болт в соответствии со спецификациями производителя.

После затяжки регулировочного болта еще раз проверьте натяжение ремня. Если натяжение остается стабильным, переходите к следующим шагам. Если натяжение уменьшилось, ослабьте регулировочный болт и повторите шаг 3.

Шаг 4: Затяните шарнирный болт на другой стороне генератора . Затяните болт в соответствии со спецификациями производителя.

Часть 3 из 3: Заключительные проверки

Шаг 1: Проверьте натяжение ремня . Закрепив все болты, снова проверьте прогиб ремня в самой длинной точке.

При нажатии вниз он должен быть меньше ½ дюйма.

Шаг 2: Запустите двигатель и прислушайтесь к любым необычным звукам . Убедитесь, что от приводного ремня не слышно шума.

  • Примечание : Ремень может потребоваться несколько раз отрегулировать для достижения надлежащего уровня натяжения.

Если у вас возникнут трудности с любым из этих шагов, наши сертифицированные мобильные механики в YourMechanic будут рады приехать к вам домой или в офис, чтобы отрегулировать натяжение приводного ремня или выполнить любое другое обслуживание приводного ремня, которое может вам понадобиться.

Проверка, регулировка и установка приводных ремней

Как движется приводной ремень

Ремень вращается в клиновых шкивах и приводит в движение генератор и водяной насос со своим вентилятором от шкива коленчатого вала.

Приводные ремни всегда немного растягиваются при использовании из-за деформации, возникающей при движении Помпа и генератор , так же хорошо как поклонник сам, если он есть в системе. Возраст и постоянное изгибание ремня также вызывают растрескивание и износ.

Растяжение ослабляет ремень так, что он скользит по шкивам. Треснувший ремень со временем порвется. Поэтому натяжение и общее состояние ремня следует проверять не реже одного раза в месяц.

зажигание загорается, чтобы немедленно предупредить об обрыве ремня, так как генератор перестает работать.

Но первым предупреждением о проскальзывании ремня может быть перегрев двигатель или квартира аккумулятор - или оба.

Ремень часто начинает проскальзывать только при большой нагрузке на генератор - например, когда Фары и обогреватель заднего стекла включены - и повернуть становится труднее. Неисправность не отображается на лампе зажигания, но аккумулятор не наполняется обвинять и в конечном итоге закончится.

Перегрев вызван проскальзыванием ремня, который не приводит в движение вентилятор или воду. насос правильно.

Помимо этих эффектов, проскальзывающий ремень изнашивается быстрее из-за тепла, выделяемого при проскальзывании. Обычно сначала трескается внутренняя поверхность.

Слишком натянутый ремень создает дополнительную нагрузку на генератор и водяной насос. подшипники , и часто вызывает преждевременный выход из строя этих подшипников.

Перед проверкой ремня всегда вынимайте ключ зажигания, чтобы исключить вероятность того, что двигатель может перевернуться и поранить пальцы.

Вы можете сделать разумную проверку, внимательно осмотрев ремень по всему периметру и ощупав внутреннюю поверхность на предмет повреждений.Для тщательной проверки снимите ремень и отогните его по частям, чтобы все возможные трещины были открыты и их было легче увидеть.

Трещины, потертости, разрывы и неровности в любом месте ремня означают, что его необходимо заменить. Также следует проверить V-образные шкивы, в которых он вращается, чтобы убедиться, что они не являются причиной повреждения. Они должны быть чистыми, гладкими и без малейших деформаций, а также идеально выровненными, чтобы ремень не скручивался.

Любая несоосность обычно вызвана неправильной установкой генератора.

Натяжитель натяжного ролика

Некоторые автомобили оснащены натяжителем промежуточного колеса, который обеспечивает простую и точную регулировку натяжения ремня. Ослабьте контргайку на регулировочном винте и поворачивайте регулятор до тех пор, пока натяжение ремня не станет правильным. Снова затяните контргайку и еще раз проверьте натяжение.

Иногда издает пронзительный визг из-за ослабленного или неровного ремня. Звук может меняться в зависимости от скорости двигателя.

Не пытайтесь лечить импровизированным способом, смазывая ремень маслом. Это приведет к повреждению ремня и его выходу из строя, а ремень, набухший или липкий от масла, может по-прежнему визжать, даже после того, как первоначальная причина была надлежащим образом устранена.

Обрыв ремня, хотя и указывается светом зажигания, все же может нанести большой ущерб за короткое время.

Отрывающиеся концы могут порвать электрические кабели, порезать шланги или даже повредить радиатор . Так выключатель как можно скорее выключите двигатель, если у вас порвался ремень.

Разъемный шкив

Если генератор установлен на неподвижном креплении, ремень обычно можно снять или отрегулировать с помощью разъемного шкива. Он состоит из двух дисковых дисков, скрепленных болтами, с несколькими проставочными шайбами ​​- или прокладками - между ними. Это показывает внешнюю половину шкива с гайкой, шайбой и лишними шайбами.

Проверка натяжения ремня

С помощью линейки найдите середину самого длинного участка ремня между шкивами.

Используйте линейку, чтобы найти середину самого длинного участка ремня между шкивами. Удерживая ремень между пальцами и большим пальцем в этой точке, перемещайте его из стороны в сторону.

Посмотрите, насколько он отклоняется в центре бега.

Если он смещается более чем на 1/2 дюйма (13 мм), значит, он слишком слабый - движение меньше, и он слишком тугой. Проверьте точный прогиб, рекомендованный в автомобильном справочнике.

Регулировка приводного ремня

Чтобы натянуть ремень, потяните генератор наружу с помощью куска дерева или трубки.

Приводной ремень обычно натягивается или ослабляется с помощью регулируемого шарнира, на котором генератор установлен на двигателе.

Сам генератор вращается на двух удерживающих его болтах, так что он может поворачиваться наружу и в сторону от двигателя. Но его движение регулируется и может быть ограничено металлической лентой с прорезями, прикрепленной болтами к свободной стороне генератора.

Регулировка ремня выполняется путем ослабления шарнирных болтов, а затем болтов на ремне с прорезями, чтобы генератор мог свободно двигаться.

Ослабьте шарнирные болты на генераторе, а затем на регулировочной ленте.

Чтобы натянуть ремень, используйте прочный кусок дерева, чтобы отвести генератор от двигателя - подойдет ручка молотка - пока вы проверяете натяжение ремня другой рукой.

Когда натяжение будет правильным, прочно удерживайте генератор в этом положении и затяните болты регулировочной ленты. Еще раз проверьте натяжение и, если оно по-прежнему в норме, затяните шарнирные болты.

Удерживая генератор неподвижно, проверьте натяжение.Когда все будет правильно, снова затяните болты.

Чтобы ослабить ремень, ослабьте шарнирные болты так, чтобы генератор можно было легко перемещать вручную. Постепенно перемещайте генератор к двигателю, одновременно ощущая натяжение ремня другой рукой.

Когда натяжение будет правильным, затяните болты регулировочной ленты и шарнирный болт.

У некоторых автомобилей есть шкив промежуточного колеса, который давит на ремень. Если у вас есть, поверните регулятор винта, чтобы переместить колесо и изменить натяжение ремня. Часто это проще, чем перемещать генератор.

Регулировка ремня с разрезным шкивом

Отвинтите гайку или гайки, чтобы разделить две половины шкива.

Снимите переднюю половину шкива и снимите или добавьте к прокладки между двумя половинками, сужая или расширяя V между ними.

По мере того, как V сужается, ремень перемещается дальше от центра, вверх по плечам шкива, и становится более плотным. По мере расширения ремень приближается к центру и ослабляется.

Снимите переднюю половину шкива и выньте одну прокладку, чтобы натянуть ремень, или добавьте одну, чтобы ослабить его.

Будьте осторожны, чтобы не зажать ремень между двумя половинами шкива при их повторной затяжке после регулировки.

Замените переднюю половину шкива с прокладкой на внешней стороне шкива между ней и гайкой или гайками.

Слегка затяните гайку, проверните двигатель более чем на треть оборота, затем затяните еще немного и так далее, пока половинки не будут прочно соединены друг с другом.

Наконец, еще раз проверните двигатель и еще раз проверьте натяжение ремня.

Замена приводного ремня

«Намотка» на новый ремень через верхний шкив. Не используйте отвертку, чтобы надеть его.

В гаражах и магазинах по продаже ремней вентилятора или привода есть список правильных типов для наиболее популярных автомобилей. Купите один подходящего размера и качества.

Ремни для генераторы обычно изготавливаются из более прочного материала, чем динамо-ремни.Они также обычно более дорогие, но если вы используете более дешевый динамо-ремень для привода генератор он, вероятно, изнашивается быстро и, возможно, внезапно.

Если подходящий ремень для вашего автомобиля отсутствует в гаражном списке, обратитесь за советом к местному дилеру или возьмите старый ремень с собой для сравнения. Даже в этом случае убедитесь, что новый ремень имеет те же характеристики, что и старый, или лучше.

Установить новый приводной ремень обычно просто, если шкивы находятся в передней части автомобиля. Но это может быть сложнее, если двигатель установлен поперек автомобиля, как на Mini, потому что вентилятор саван ed или ремень в противном случае получить труднее. На некоторых автомобилях необходимо снять кожух, окружающий охлаждающий вентилятор, или хотя бы его часть.

Чтобы снять старый ремень, ослабьте регулировочные болты на опоре генератора и протолкните генератор по направлению к двигателю до упора.

Теперь вы сможете снять ремень с самого верхнего шкива - обычно с водяного насоса.Отцепите ремень от генератора и коленчатый вал шкивы и поднимите над вентилятором. На автомобилях с вентилятором с кожухом обычно можно протягивать ремень через лопасти по одному между лопастью и кожухом.

Если вентилятор имеет вязкостную муфту, поверните шкив коленчатого вала, чтобы намотать ремень.

Наденьте новый ремень тем же способом, но в обратном порядке. Однако часто ремень приходится «наматывать» на верхний шкив.

Для этого протяните его над вентилятором и на нижние шкивы, убедившись, что он правильно расположен в V шкивов. Теперь протяните его как можно дальше поверх верхнего и накрутите, медленно вращая вентилятор и одновременно прижимая его большим пальцем к ободу шкива. Будьте осторожны, чтобы не зажать пальцы между ремнем и шкивом.

Если в вашем автомобиле установлен электрический вентилятор или вентилятор с вискомуфтой (см. Как работает система охлаждения двигателя ), возможно, вам придется провернуть двигатель, чтобы намотать ремень, потому что шкив вентилятора не будет вращать шкив коленчатого вала и ремень не наматывается.

Если вентилятор имеет вязкостную муфту, поверните шкив коленчатого вала, чтобы намотать ремень.

Обычно двигатель можно проворачивать с помощью гаечного ключа на шкиве коленчатого вала.

Не используйте отвертку или аналогичный инструмент для рычаг ремень на шкив. Если ремень слишком тугой для установки методом намотки, он в любом случае слишком мал, и вы должны получить ремень подходящего размера.

Снимите старый ремень на шкиве с регулировочной прокладкой таким же образом, как и при регулировке. Используйте все распорка при установке нового ремня установите прокладки между дисками шкива, затем удалите столько прокладок, сколько необходимо для получения правильного натяжения ремня.

Как натянуть приводной ремень

Если вы только что заменили приводной ремень и замечаете пронзительный скрип или визг под капотом, или если вы заметили, что ваш приводной ремень не очень хорошо прилегает к шкивам, ваш приводной ремень может быть поврежден. свободный. В этой статье рассказывается, как натянуть приводной ремень, чтобы остановить этот раздражающий скрип или визг.

  • Примечание : Автомобили с ремнями, которые требуют ручной затяжки, обычно имеют несколько ремней, например ремень переменного тока и ремень генератора.В автомобилях с одинарным змеевиком и автоматическим натяжителем приводной ремень не может быть натянут вручную.

Часть 1 из 3: Проверка ремня

Материалы

  • Защита глаз
  • Перчатки
  • Большая отвертка или монтировка
  • Трещотка и головки
  • Линейка
  • Набор гаечных ключей

Шаг 1. Наденьте защитное снаряжение и найдите приводной ремень. Наденьте защитные очки и перчатки.

Найдите приводной ремень - в автомобиле их может быть несколько. Убедитесь, что вы работаете с ремнем, который необходимо затянуть.

Шаг 2: Измерьте прогиб ремня . Поместите линейку вдоль самого длинного участка ремня на транспортном средстве и надавите на ремень.

Нажимая вниз, измерьте, насколько далеко уходит ремень. Для большинства автомобилей ремень не должен давить более чем на ½ дюйма. Если его можно прижать ниже, значит, ремень слишком ослаблен.

  • Примечание : Производители имеют свои собственные спецификации относительно того, какой прогиб может быть обнаружен в ремне. Обязательно ознакомьтесь с руководством по эксплуатации вашего конкретного автомобиля.

Также убедитесь, что приводной ремень в хорошем состоянии, прежде чем продвигаться вперед с натяжкой. Найдите на ремне трещины, износ или масло. Если обнаружено повреждение, потребуется заменить приводной ремень.

  • Совет : Альтернативный метод проверки необходимости натяжения приводного ремня - это повернуть ремень.Он не должен поворачиваться более чем на 90 градусов; если он может поворачиваться больше, знайте, что ремень следует затянуть.

Часть 2 из 3: Натяжение ремня

Шаг 1. Найдите натяжитель приводного ремня . Узел приводного ремня будет иметь специальный компонент, который натягивает этот ремень.

Натяжитель находится на генераторе или на шкиве; это зависит от автомобиля и того, какой ремень затягивается.

В этой статье в качестве примера будет использоваться натяжитель ремня генератора.

Генератор имеет один болт, который фиксирует его в фиксированном положении и позволяет поворачиваться. Другой конец генератора переменного тока будет прикреплен к ползуну с прорезями, который позволяет генератору изменять положение для натяжения или ослабления ремня.

Шаг 2: Ослабление болтов генератора . Ослабьте шарнирный болт, а также болт, проходящий через регулировочную ленту. Это должно расслабить генератор и позволить некоторое движение

Шаг 3. Увеличьте натяжение приводного ремня .Вставьте монтировку над шкивом генератора. Слегка надавите вверх, чтобы усилить натяжение приводного ремня.

Когда приводной ремень будет натянут до желаемого значения, затяните регулировочный болт, чтобы зафиксировать ремень на месте. Затем затяните регулировочный болт в соответствии со спецификациями производителя.

После затяжки регулировочного болта еще раз проверьте натяжение ремня. Если натяжение остается стабильным, переходите к следующим шагам. Если натяжение уменьшилось, ослабьте регулировочный болт и повторите шаг 3.

Шаг 4: Затяните шарнирный болт на другой стороне генератора . Затяните болт в соответствии со спецификациями производителя.

Часть 3 из 3: Заключительные проверки

Шаг 1: Проверьте натяжение ремня . Закрепив все болты, снова проверьте прогиб ремня в самой длинной точке.

При нажатии вниз он должен быть меньше ½ дюйма.

Шаг 2: Запустите двигатель и прислушайтесь к любым необычным звукам . Убедитесь, что от приводного ремня не слышно шума.

  • Примечание : Ремень может потребоваться несколько раз отрегулировать для достижения надлежащего уровня натяжения.

Если у вас возникнут трудности с любым из этих шагов, наши сертифицированные мобильные механики в YourMechanic будут рады приехать к вам домой или в офис, чтобы отрегулировать натяжение приводного ремня или выполнить любое другое обслуживание приводного ремня, которое может вам понадобиться.

Все, что вам нужно знать о техническом обслуживании и ремонте ремня

Змеевидный ремень, также известный как приводной ремень, отвечает за подключение генератора, усилителя рулевого управления, переменного тока и других важных компонентов к коленчатому валу.Коленчатый вал является частью двигателя и обеспечивает питание генератора. Коленчатый вал также может обеспечивать питание водяного насоса в некоторых автомобилях.

Со временем приводной ремень будет изнашиваться из-за нагрева двигателя. В конце концов, ремень порвется, что затруднит управление. В автомобилях, в которых водяной насос также управляется коленчатым валом, обрыв приводного ремня может вызвать перегрев двигателя, что может вызвать серьезные проблемы для вашего автомобиля.

При правильном обслуживании вы можете защитить свой автомобиль от серьезных повреждений и сэкономить деньги на ремонте.

Базовое обслуживание ремня

Чтобы продлить срок службы серпантинного ремня вашего автомобиля, вы должны знать несколько основных советов по обслуживанию.

  • Знайте, где находится ваш ремень. Точное расположение серпантинного ремня может различаться в зависимости от автомобиля. У большинства автомобилей ремень будет расположен в передней части двигателя.При проверке ремня всегда убедитесь, что автомобиль выключен и остыл.
  • Ремень следует проверять при каждой замене масла. Механики обычно проверяют ремень, чтобы убедиться в отсутствии значительных повреждений. Однако проверить это самостоятельно довольно просто.
  • Убедитесь, что ремень правильно расположен на шкивах. Если ремень соскальзывает со шкивов, ваш автомобиль может работать неправильно или важные компоненты могут потерять мощность.
  • Проверьте натяжитель ремня. Натяжитель регулирует величину натяжения ремня, чтобы он оставался на шкивах. Если натяжение слабое, ремень может соскользнуть со шкивов, что приведет к потере мощности компонентов, приводимых в движение ремнем.
  • Знайте важное практическое правило. Если на расстоянии одного дюйма на ремне более трех трещин, пора его заменить.
  • Срок службы одного ремня обычно составляет 60 000–100 000 миль. Ремни не нужно часто менять, если они не стареют или не повреждены.

Предупреждающие знаки

Убедитесь, что вы знаете, как определить, есть ли риск разрыва ремня. Вы можете вызвать механика или проверить свой ремень, если заметите какой-либо из следующих предупреждающих знаков:

  • Визг, исходящий от двигателя
  • Горит индикатор батареи
  • Канавки, потертости или трещины на ремне
  • Пятна или слабые места на ремне
  • Резиновое отслоение ремня
  • Пар или пар выходит из-под колпака
  • Другие признаки перегрева двигателя

Замена сломанного ремня

Ремонт изношенного или поврежденного ремня невозможен. Вам нужно будет заменить ремень, а не пытаться его ремонтировать. Если вы не знакомы с тем, что происходит под капотом, вы можете обратиться за помощью к механику.

Если вы хотите попробовать заменить ремень самостоятельно, используйте следующие инструкции в качестве общих рекомендаций. (Помните, что все автомобили разные, и для замены ремня на некоторых автомобилях могут потребоваться специальные инструменты.) Замена ремня должна занять около 15 минут.

  1. Перед тем, как прикасаться к какой-либо части двигателя, убедитесь, что автомобиль выключен и остыл.
  2. Прочтите схему расположения ремня. Это может быть под капотом или в инструкции по эксплуатации вашего автомобиля.
  3. Используйте гаечный ключ, трещотку или специальный инструмент для ремня с змеевиком, чтобы освободить натяжитель ремня.
  4. Снимите старый ремень со шкивов.
  5. Убедитесь, что шкивы вращаются свободно.
  6. Держите старый и новый ремни рядом друг с другом, чтобы убедиться, что они одинаковой длины и ширины.
  7. Установите новый ремень, следуя схеме расположения. Убедитесь, что сторона нового ремня с канавками находится напротив стороны шкивов с канавками.(Ваш автомобиль может иметь или не иметь шкивы с канавками.)
  8. Натяните ремень, сжав натяжитель.
  9. Проверьте натяжение ремня. Потяните за ремень. Если он растягивается более чем на один дюйм, значит, он слишком свободный.
  10. Перед тем, как завести автомобиль, дважды проверьте, правильно ли проложен ремень, натянут ли он прямо на шкивы и достаточно ли натяжения.

После замены ремня держите капот открытым и попробуйте завести автомобиль, чтобы убедиться, что все компоненты имеют питание.Следите за ремнем, чтобы убедиться, что он правильно вращается на шкивах. Если есть какие-либо проблемы, проверьте схему прокладки, чтобы убедиться, что вы правильно проложили ремень.

Несмотря на то, что замена ремня является относительно простой частью обслуживания автомобиля, проконсультируйтесь с механиком, если у вас есть какие-либо сомнения по поводу установки. Неправильно установленный ремень может вызвать серьезные проблемы для вашего автомобиля.

Наконечники для ремня | Glens Tire

Профессионально проверяйте ремень привода ГРМ и ремень привода вспомогательных агрегатов каждые 25 000 миль, чтобы убедиться, что они находятся в рабочем состоянии.

Хотя автопроизводители обычно не указывают интервал замены клиновых или змеевиковых (плоских, поликлиновых) ремней, большинство производителей ремней рекомендуют периодическую замену для профилактического обслуживания. Вот почему: частота выхода из строя ремня резко возрастает на четвертый год службы для типичного клинового ремня и на пятый год для змеевидных ремней.

Более того, восемь из десяти отказов клинового ремня и десять из десяти отказов серпантинного ремня заканчиваются поломкой! Это потому, что ремни обладают сверхъестественной способностью всегда выбирать самый худший момент, чтобы выйти из строя - например, когда вы отправляетесь за город на долгожданную рыбалку, когда вы спешите на горячее свидание, которое вам НЕ опаздывать, или когда вы подвозите свою дорогую свекровь в церковь.

Обрыв ремня - всегда плохая новость, потому что, когда он рвется, вся мощность привода, на что бы он ни крутился, теряется. Это означает, что водяной насос прекращает циркуляцию охлаждающей жидкости через двигатель, генератор перестает вырабатывать ток, насос гидроусилителя рулевого управления перестает поддерживать рулевое управление, а кондиционер перестает охлаждаться. Многие новые автомобили имеют один змеевиковый ремень, который приводит в движение все аксессуары двигателя, поэтому, когда он выходит из строя, все перестает работать.

Хорошая новость заключается в том, что периодическая замена ремней может значительно снизить риск поломки, вызванной отказом ремня.В конце концов, гораздо проще заменить ремень, когда вам будет удобно, чем если он неожиданно сломается, небеса знают, где.

Для оптимальной защиты большинство экспертов рекомендуют заменять клиновые ремни каждые три-четыре года или каждые 36 000-48 000 миль. Рекомендуемый интервал замены змеевикового ремня - каждые четыре или пять лет, или 50 000 миль.

Срок службы ремня

Срок службы клинового ремня зависит от пробега, а также от нагрузки, натяжения и нагрева. Каждый раз, когда ремень проходит вокруг шкива, он изгибается и сгибается.Это выделяет тепло, которое со временем твердеет. Процесс износа может быть значительно ускорен, если ремень ослаблен и проскальзывает, потому что любое дополнительное трение между ремнем и шкивом делает ремень еще более горячим. Это может вызвать остекление на лицевых сторонах ремня и привести к его еще большему скольжению. Таким образом, одним из наиболее важных факторов, влияющих на срок службы ремня, является обеспечение его правильного натяжения при установке и поддержание правильного натяжения на протяжении всего срока службы.

Симптомы, которые могут быть результатом неправильного натяжения ремня, включают:

  • Визг ремня, особенно на вентиляторах, компрессоре кондиционера или приводах рулевого управления с усилителем.
  • Аккумулятор, который продолжает разряжаться (из-за проскальзывания ремня).
  • Чрезмерный износ боковин клинового ремня, из-за которого он опускается ниже, чем обычно, в канавках шкива.
  • Сильные трещины на нижней стороне клинового ремня.
  • Шум в подшипниках генератора, насоса гидроусилителя рулевого управления, воздушного насоса, компрессора кондиционера или водяного насоса (из-за чрезмерного натяжения ремня).

Ремень для замены

Запасной клиновой ремень должен быть такой же длины и ширины, что и оригинальный.Если ремень слишком длинный или слишком короткий, его регулировка может быть недостаточной для правильного натяжения. Ремень, который слишком широкий или слишком узкий, не будет двигаться на нужной глубине в канавках шкива.

ВНИМАНИЕ: При установке нового ремня не пытайтесь «натянуть» его на шкивы. Это может привести к разрыву внутренних шнуров и поломке ремня. Всегда ослабляйте шкивы, чтобы обеспечить достаточный зазор для скольжения ремня по шкивам.

После установки ремня на шкивы необходимо использовать калибр для регулировки натяжения ремня в соответствии с заводскими спецификациями. Старое эмпирическое правило, согласно которому допускаются "прогибы" на 1/2 дюйма между самыми дальними шкивами, не очень точное руководство для современных двигателей. Поэтому следуйте рекомендациям производителя по натяжению ремня.

После регулировки натяжения его следует повторно проверить и отрегулировать (при необходимости) после короткого периода обкатки (скажем, после пробега от 500 до 1000 миль). Затем его следует проверять дважды в год или каждые 5000 или 6000 миль после этого.

На автомобилях с одинарным змеевиком натяжение обычно регулируется автоматически с помощью подпружиненного натяжителя.Никаких дополнительных настроек не требуется.

Если ваш двигатель поедает или скручивает ремни, проблема может быть в перекосе шкивов. Выравнивание можно проверить линейкой. Если шкив изогнут или не находится в той же плоскости, что и остальные, проблему следует исправить, иначе «плохой» шкив будет продолжать портить ремни.

Порядок натяжения ремня генератора.

Как затянуть ремень генератора

Роль генератора в системе питания автомобиля - одна из ведущих.В любом транспортном средстве генератор тока является одним из важнейших компонентов. Он отвечает за подачу электроэнергии (постоянный ток 12-24 В) на все механизмы и агрегаты станка. Генератор несет ответственность за сохранность аккумулятора и поддержание его в рабочем состоянии. Поэтому проверку натяжения ремня генератора следует проводить регулярно, даже если нет явных признаков ослабления натяжения ремня.

Признаки слабого натяжения привода генератора

В первую очередь, при малом натяжении ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя.Особенно это заметно при трогании с места или входе в поворот, когда в момент переключения передач слышен неприятный визг. Еще один признак - «мерцание» фар в темноте. Когда генератор работает нормально с правильным напряжением, фары ровные и яркие. Если натяжение ремня генератора слабое, в темноте фары постоянно меняют яркость при работающем двигателе.

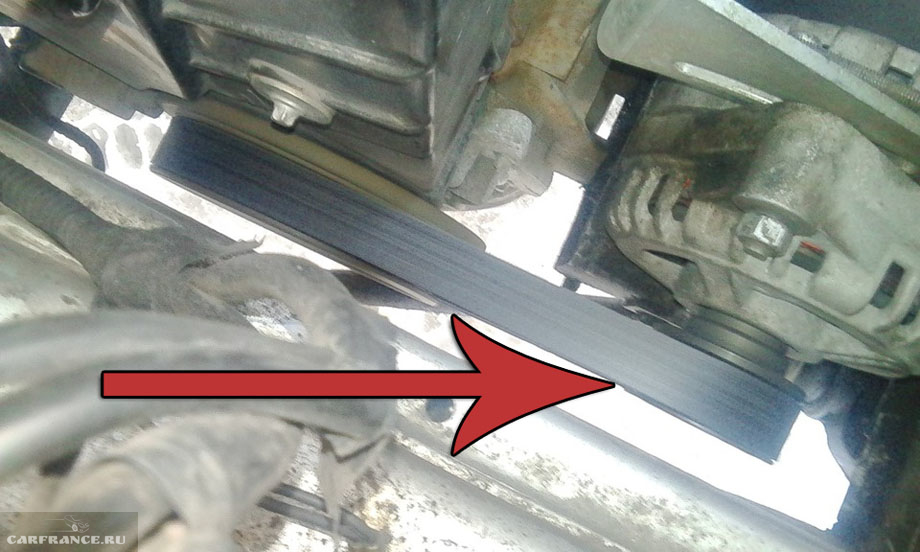

Методы визуального осмотра

Автолюбитель должен знать, как проверить натяжение привода генератора.Это как раз необходимые знания для правильной эксплуатации автомобиля. Схема натяжения ремня генератора отличается для каждой модели двигателя. Это зависит от того, в какой точке двигателя расположен агрегат. От количества подключаемых дополнительных модулей (гидроусилитель руля, привод кондиционера и др.). Поэтому процедура проверки натяжения отличается для каждой модели мотора. Например, ремень генератора переменного тока двигателя j20a натягивается в соответствии со схемой, показанной на рисунке ниже.

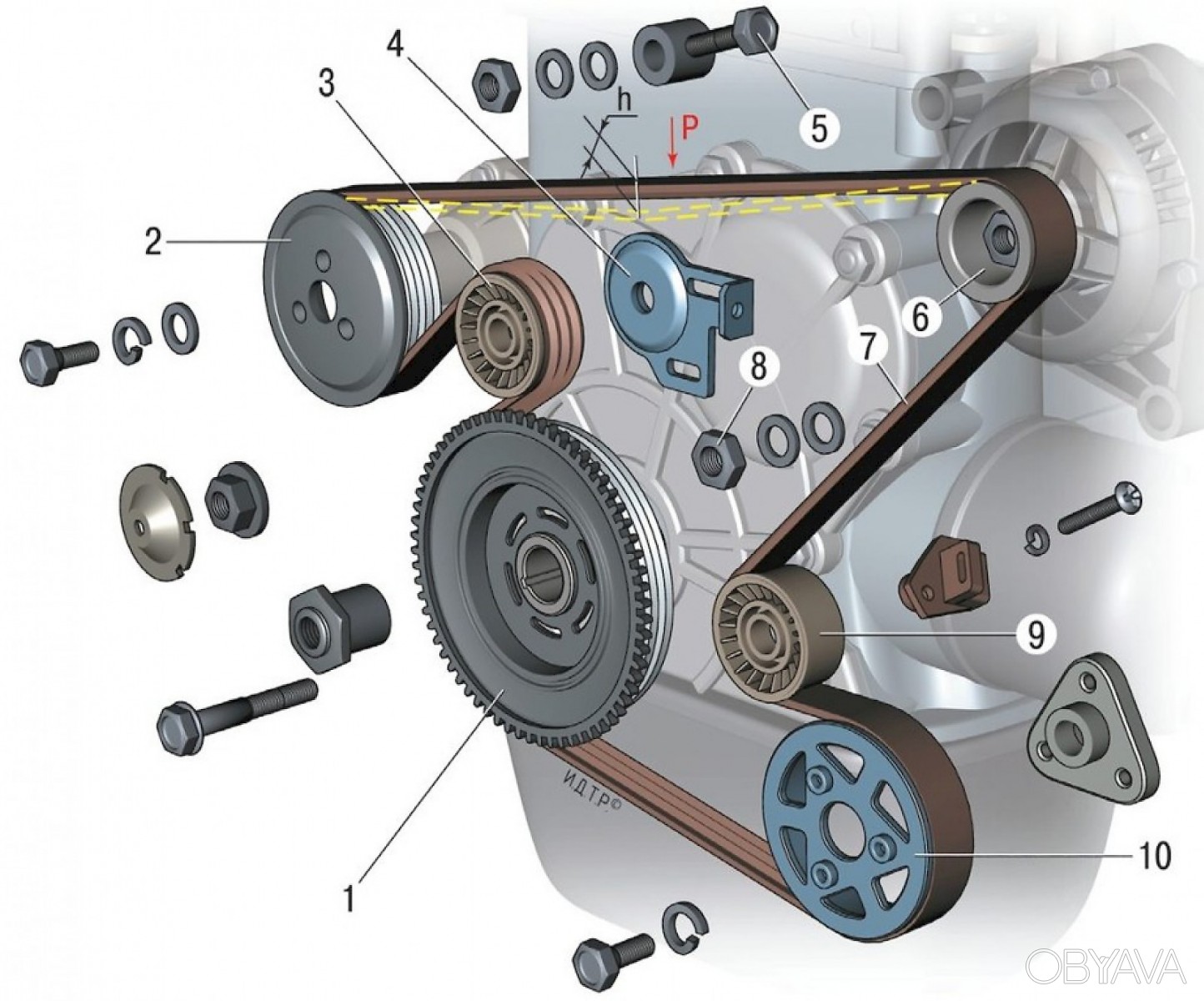

Здесь под номером 1 собственно приводной ремень дополнительное оборудование, под номером 2 - натяжной ролик и под номером 3 - гайка натяжного ролика.

Под разными способами настройки подразумеваются также разные методы проверки степени натяжения, но есть общая особенность. Проверка производится на самой большой свободной площади накопителя. Итак, опытный слесарь проверяет этот параметр, слегка повернув ремешок на 45 градусов. Ремень идет на этот угол без особых усилий. Далее сопротивление растет.Клиновые ремни относительно легко прогибаются при нажатии на 5 мм, в дальнейшем усилие увеличивается.

Важно! Также не допускается натягивание приводных ремней генератора. Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но надежнее, конечно, проверка приборами.

Способы натяжения приводных ремней

У разных моделей двигателей есть свои методы натяжения ремней генератора и других агрегатов.Они делятся на три типа:

При агрегатном способе натяжение привода осуществляется перемещением корпуса любого агрегата на подвижной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что натяжение осуществляется эксцентриковым роликом. Из-за смещения осевого отверстия, когда корпус ролика вращается, смещение создает напряжение.

Наконец, автоматический натяжитель ремня генератора. Это самый продвинутый метод растяжки. Натяжной ролик установлен в механизме с мощной пружиной с точно рассчитанной силой. При установке нового ремня ролик отклоняется в сторону и освобождается, когда он встает на место. Опора пружины дает необходимое натяжение.

Двигатель J20a с автоматическим натяжением

Важно! При использовании автоматического метода ремень не требует натяжения или силовых испытаний. При ослаблении его только заменяют. И это очень просто.Пружинный ролик поворачивается в сторону ослабления, и весь привод легко снимается.

Специализированные измерители натяжения ремня

Существуют также специальные устройства для проверки степени натяжения ремня. Они бывают двух типов:

Механические инструменты основаны на принципе динамометра. Встроенная пружина используется для измерения силы отклонения или отвода. Этот параметр обязательно указывается в паспорте автомобиля. Поэтому этот инструмент доступен любому пользователю.И вполне может занять место в арсенале простого автомобилиста, пытающегося проделать хотя бы часть работы на своей машине своими руками

Электронные устройства построены по принципу улавливания высокочастотных звуков. Пользователь, удерживая устройство на определенной точке ремня, наносит легкий удар по его поверхности. Устройство определяет частоту вибрации и отображает результат в цифровом формате на мини-экране. Но использование этого устройства уже требует более глубоких знаний и навыков.Поэтому это больше профессиональный инструмент.

Такие устройства уже подходят для солидной СТО, заботящейся о своей репутации и готовой потратиться как на серьезное оборудование, так и на обучение персонала работе с ним.

Механическое устройство контроля натяжения

Чем грозит слабонатянутый ремень

Слабое натяжение ремня привода генератора снижает, в первую очередь, ток зарядки аккумулятора. При слабом заряде расходуется собственный внутренний ресурс аккумулятора и, соответственно, резко сокращается срок его службы.Пластины могут расколоться или закоротиться, а аккумулятор современного типа (не отремонтированный) придется только выбросить. Кроме того, скачки напряжения при недостаточном напряжении негативно влияют на все электронные системы текущих автомобилей, вплоть до их выхода из строя. Слабо натянутый ремень может просто соскочить со шкивов и вызвать проблемы при высокой скорости вращения шкива коленчатого вала. Он даже может пробить капот автомобиля.

Чрезмерное натяжение

Очень сильное растяжение тоже ни к чему хорошему не приведет.Возникает повышенная нагрузка на различные трущиеся части дополнительных механизмов. Первый признак сжатия - неприятный шум. Чаще всего так шумит натяжной ролик ремня генератора. Но это наименьшая неприятность, которая может случиться. Гораздо хуже, когда такой шум начинают издавать подшипники генератора, компрессора кондиционера или гидроусилителя руля, либо втулка водяного насоса. В этих случаях ремонт будет намного серьезнее и дороже.

Поэтому регулировка натяжения ремня генератора - очень важный элемент при техническом обслуживании автомобиля.Даже если установлено автоматическое натяжение, как, например, на двигателе j20a или Peugeot 306, необходимо время от времени проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены при необходимости.

Инструменты и материалы для профилактики приводного механизма генератора

Разнообразие типов установки на разнотипные двигатели огромное количество разных типов генераторов не позволяет однозначно назвать единый инструмент для этой операции.Как правило, для каждой модели он разный. Пока некоторые общие черты есть.

Инструменты

Обычно для предотвращения привода с агрегатной регулировкой требуются ключи для ослабления болтов сборки и гаечный ключ для вращения регулировочного болта. Плюс небольшая монтировка для удержания сборки на месте. Для роликовых приводов ключ для ослабления гайки ролика и специальный ключ для поворота самого ролика. Для автоматического привода только монтировка или гаечный ключ для отжима ролика при замене ремня и гаечные ключи для замены самого ролика.

Ремни и ролики

Каждый двигатель имеет собственный натяжной ролик ремня генератора, и сам ремень должен быть отдельным. Все они имеют особую маркировку и свои знаки.

Важно! Установка деталей, не соответствующих целевому назначению данной конкретной модели двигателя, может привести к серьезным поломкам с капитальными затратами.

Поэтому самый надежный способ покупки запчастей - это идентификация необходимых запчастей по VIN-коду. Это современный способ получения запчастей и запчастей для машины.У любого автомобиля есть свой идентификационный номер, который находится на специальной табличке кузова

В обычных магазинах автозапчастей больше не нужно носить сломанную деталь для идентификации (только в очень редких случаях). Достаточно продиктовать этот код продавцу, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, продавец уверенно сообщит вам тип и размеры необходимой детали. При необходимости закажем его доставку в магазин в приемлемые сроки.Этот метод лучше всего использовать для приобретения необходимых приводов автомобильного навесного оборудования и натяжных роликов.

Замена ремня генератора с роликом автоматического натяжителя хорошо показана на видео на примере Peugeot 306:

Инструкции

Отключите стиральную машину от сети и выключите воду.

Возьмите крестовую отвертку и снимите два крепежных винта. Эти винты расположены на задней стороне стиральной машины и крепят верхнюю панель к корпусу.

Поднимите заднюю часть кожуха машины одной рукой и сдвиньте крышку назад.

Снимите крышку стиральной машины, если почувствуете, что она отцеплена.

Открутите крепежные винты на задней крышке стиральной машины и снимите заднюю панель.

Слегка наклоните стиральную машину назад, чтобы получить легкий доступ к дну.

Снимите плоскогубцами пружину, поддерживающую моечное устройство.

Снимите старый ремень, повернув его на шкиве.

Ослабьте крепление двигателя и переместите его в сторону большей длины ремня.

Затяните крепление. Наденьте ремень сначала на шкив двигателя, а затем на барабан. Если ваша машина не предназначена для натяжения приводного ремня, вам необходимо заменить его на новый.

Возьмите новый ременной привод. Очень важно, чтобы новый ремень идеально подходил к вашей стиральной машине. Чтобы убедиться в этом, внимательно изучите маркировку на старом ремне. Первые четыре цифры маркировки указывают длину ремня.Следующая буква обозначает форму дорожек. Последняя цифра маркировки указывает количество треков. Все маркировки на старом и новом ремне должны совпадать.

Привяжите небольшую прочную нить к новому ремню.

Проденьте ремешок сверху. Одной рукой наденьте ремень на двигатель. Вторая рука при этом должна тянуть ремень вверх за перевязанную нить, не давая ему соскочить со шкива.

Установите стиральную машину в исходное положение.

Зацепите конец ремня за шкив барабана.Очень осторожно, но плотно, вращая барабан по часовой стрелке, вставляем весь ремень.

Проверьте качество своей работы. Крутите барабан. Отсутствие перекосов и посторонних шумов при вращении барабана свидетельствует о правильной установке ремня.

Собрать стиральную машину.

примечание

Если приводной ремень упадет, он может повредить датчики, электрические провода и другие элементы, расположенные на задней стороне стиральной машины. В процессе замены ремня эти неисправности желательно диагностировать и при необходимости устранять.

Источники:

  • как заменить ремень на стиральной машине
  • Замена ремня ГРМ ВАЗ 2110, 2111, 2112 16 клапанов

Постоянно пользуясь стиральной машиной, нужно ее слушать. Машины-автоматы хоть и стирают в автоматическом режиме, но своих недостатков не находят. Уход за стиральной машиной с плохой водой, приводящей к поломке, - не единственное заболевание. Ремень, вращающий барабан, имеет тенденцию отрываться или порваться. Чтобы избежать последствий нестабильного ремня, следуйте советам из этой статьи.

Вам понадобится

  • Стиральная машина «автомат», сменный ремень, отвертка «+».

Инструкции

Если вы слышите шум двигателя, но не вращаетесь. Значит, в поясе порвался или пришла в негодность. Еще одна причина неисправности ремня - постоянные рывки барабана при малых или слишком больших нагрузках. Когда вы слышите, что из барабана доносится постоянный стук, их может быть 2: раздвоенный ремень и попадание посторонних предметов в барабан, которые находились в карманах или вылетели из одежды (суставы бюстгальтера).

Чтобы устранить причины поломки стиральной машины, необходимо приобрести новый ремень. Следует отметить, что ремень из прочной резины прослужит намного дольше, чем ремень из тонкой резины. Невозможно определить на глаз, посоветоваться с продавцом или сравнить их характеристики. Возьмем ремень на основе нейлоновых вставок.

С помощью отвертки «+» снимите верхнюю или заднюю крышку стиральной машины, в зависимости от модели и производителя. Вытащите старый ремень, который, возможно, уже ослаблен.Если да, очистите приводной вал двигателя. Попадание мусора внутрь двигателя может привести к его повреждению. Наденьте новый ремень так же, как вы сняли старый. Поместите ремень посередине вала барабана. Если поместить его на один из концов вала, он может быстро отлететь.

Соберите стиральную машину в обратном порядке, загрузите небольшое количество белья, проверьте ее работоспособность. Если вы не слышите посторонние звуки из барабана, ремень установлен правильно.

Видео по теме

Источники:

Из-за длительного срока службы ремень стиральной машины необходимо менять более одного раза. В этом случае необходимо вовремя его заменить, чтобы обрыв ремня не привел к самым худшим последствиям. В этой статье вы узнаете, в каких случаях необходимо установить в стиральную машину новый ремень, чтобы исключить возможные проблемы.

Инструкции

Третий симптом проблемы с ремнем стиральной машины заключается в том, что двигатель не может вращать барабан, который просто вибрирует на месте. Причина этого кроется в износе ремня. То ли растянулось, то ли совсем похудело.

Четвертый признак - во время вращения барабана изнутри доносятся дребезжащие звуки. В этом случае очень велика вероятность того, что ремень изношен, а его фрагменты касаются деталей стиральной машины. Это самая опасная проблема, которая может возникнуть с ремнем. Так как в этом случае ремень может задеть провода и тем самым повредить двигатель стиральной машины. В этом случае нужно срочно заменить ремень в стиральной машине.

Для самостоятельной замены ремня достаточно заменить старый ремень на новый. Ремень должен находиться посередине шкива барабана и совпадать со шкивом двигателя.

Видео по теме

В двигателе автомобиля все системы должны работать правильно. Особенно это касается распределения топлива и газа. Первый отвечает за правильно приготовленную горючую смесь, второй удаляет выхлопные газы из камеры сгорания. Основным элементом этой системы считается приводной ремень или ремень ГРМ, синхронизирующий коленчатый вал с распределительными валами. От его правильной установки зависит эффективная работа автомобиля.

Инструкции

Подденьте резиновую заглушку передней крышки ремня ГРМ (ремень ГРМ) с помощью отвертки, чтобы можно было оценить состояние ремня ГРМ. Снимите его и осмотрите. Ремень ГРМ не должен иметь отслоения судовых нейлоновых нитей и неравномерного износа, потрескавшейся резины. Средний срок замены ремня ГРМ с работающими механизмами iCE для 16-ти клапанного мотора составляет около 40 000 км. Если есть видимые нарушения или пройденные километры, то его необходимо заменить.

Снимите ремень генератора. Головкой на 10 отверните 6 болтов крепления передней крышки. Снимите крышку ремня ГРМ.

Снимите правое переднее колесо, пластиковую защиту моторного отсека ... Поверните коленчатый вал по часовой стрелке с головкой под торцевой ключ 17 за болт крепления ведущего шкива генератора. Совместите метки на шкивах распределительного вала с метками на задней крышке. Опасность на маховике двигателя внутреннего сгорания должна быть напротив паза в крышке картера сцепления.Те. все отметки на зубчатых колесах должны указывать вверх в самой высокой точке. Заблокируйте маховик. Для этого вставьте отвертку в отверстие в картере сцепления между его зубцами. Выкрутите болт, которым крепится шкив привода генератора, и снимите шкив.

Ослабьте гайку ролика натяжного ремня с помощью ключа на 17. Поверните его, чтобы ослабить натяжение ремня, и снимите заднюю часть с зубчатого шкива выпускного распредвала, промежуточного шкива и шкива насоса охлаждающей жидкости.

Снимите ремень от коленчатого вала и распределительного вала выпускных клапанов зубчатых шкивов и опорным валиком.Установите ремень в обратном порядке. Убедитесь, что метки совмещения на коленвале и распредвалах. Наденьте зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, намотайте переднюю на опорный ролик, а заднюю, а на шкив насоса системы охлаждения - на натяжной ролик ... Наденьте ремень на шкивы распределительных валов. Проверните натяжной шкив и натяните ремень, затем закрепите шкив. Провернуть коленвал, проверить совмещение установочных меток.Проверить натяжение зубчатого ремня между шкивами распределительного вала посередине. Под нагрузкой прогиб должен быть в пределах 5,4 ± 0,2 мм.

Как натянуть ремень генератора?






Ремень генератора представляет собой узкое гибкое кольцо из специальной технической резины, усиленное специальными волокнами для повышения прочности. Ремень надевается на шкив коленчатого вала и шкив ротора и соединяет их между собой.Таким образом, вращение двигателя передается генератору. Поскольку вал двигателя вращается с очень высокой скоростью, совершая несколько тысяч оборотов в минуту, чтобы ремень генератора не проскальзывал во время вращения, необходимо, чтобы он очень плотно входил в канавки обоих шкивов. Работа электрогенератора во многом зависит от степени натяжения ремня.

Давайте подробнее поговорим о том, как правильно натянуть ремень генератора.

Натяжение ремня

Правильное натяжение

Оптимальное значение натяжения ремня генератора зависит от марки автомобиля и указывается производителем в сопроводительной документации.В большинстве случаев прогиб центральной части ремня под действием приложенной к нему в этом месте силы 10 кгс должен составлять 10-15 мм. При таком правильном натяжении генератор будет работать без перебоев, а ремень не порвется и прослужит весь срок службы.

Чрезмерное натяжение

Если прогиб ремня меньше указанного выше значения, ремень может растянуться. Но это еще не самое серьезное последствие. Чрезмерное натяжение ремня приводит к преждевременному износу и разрушению подшипников генератора

Недостаточное натяжение

Если ремень слишком ослаблен, он может порваться.К тому же недостаточное натяжение приводит к проскальзыванию ремня на высоких оборотах, в результате чего ухудшается работа генератора и из-под капота начинает слышаться характерный противный свист. Такой свист, особенно усиливающийся в сырую погоду, говорит о том, что ремень нужно срочно подтянуть. Как это сделать, рассказывается в нашей статье.

Проверка и регулировка натяжения ремня

Проверяйте и при необходимости регулируйте натяжение ремня генератора каждые пятнадцать, а еще лучше каждые десять тысяч километров пробега автомобиля.Внеплановую регулировку следует проводить в том случае, если слышен упомянутый выше свист.

Проверка степени натяжения

  1. Заглушите двигатель, поставьте машину на ручной тормоз, выньте ключ из замка зажигания.
  2. Подготовьте набор рожковых и накидных ключей, монтировку и две жесткие стальные линейки.
  3. Поднимите капот и отсоедините отрицательный провод от аккумуляторной батареи.
  4. Поместите одну прямую кромку поверх ремня так, чтобы ее концы касались шкивов коленчатого вала и генератора.
  5. Достаточно сильно надавите на центр ремня и измерьте расстояние между ремнем и первой линейкой с помощью второй линейки. Если величина прогиба соответствует указанной выше норме (10-15 мм), натяжение ремня не нужно регулировать.
  6. Если ремень изгибается больше, чем должен, его необходимо подтянуть.

У всех есть российские машины, есть два способа регулировки натяжения ремня, все зависит от модели и года выпуска.

Метод первый: натяжение ремня с помощью регулировочной планки

Этот способ подходит для классических моделей ВАЗ, у которых электрогенератор крепится к картеру одним длинным болтом. В верхней части генератора находится дугообразная регулировочная планка, в которой есть небольшая прорезь и гайка, фиксирующая положение генератора.

  1. Открутите эту гайку.
  2. С помощью монтировки отожмите генератор от двигателя до тех пор, пока ремень не будет должным образом натянут.
  3. Удерживая генератор в этом положении, затяните гайку.
  4. Проверить натяжение ремня. Если этого все еще недостаточно, повторите всю процедуру. Если ремень случайно перетянут, то при повторении второго шага инструкции слегка переместите генератор в сторону двигателя и тем самым ослабьте натяжение.

Способ второй: изменение степени натяжения регулировочным болтом

Таким удобным способом можно отрегулировать натяжение ремня на новых моделях.

  1. Слегка ослабьте гайки, крепящие верх и низ генератора.
  2. Поворачивая регулировочный болт по часовой стрелке, медленно отводите генератор от двигателя, пока ремень не будет натянут в желаемое положение.
  3. Когда необходимое натяжение будет достигнуто, прекратите регулировку и осторожно затяните все стопорные гайки генератора.

Здравствуйте дорогие автомобилисты! Те из вас, кто действительно заботится о своей машине, стараются без устали следить за ее техническим состоянием.

Учитывая, что современный автомобиль представляет собой довольно сложный комплекс всевозможных механизмов и деталей, удержать все его элементы под контролем не так-то просто, но доводить машину до поломки все равно не хочется.

Именно поэтому перед каждым отправлением проводится особый ритуал - технический осмотр важнейших узлов. Проверка уровня и состояния масла в картере двигателя, определение состояния охлаждающей жидкости и диагностика деталей шасси стали обычным делом.

Еще один параметр, которым нельзя пренебрегать - это напряжение.

Генератор всегда должен быть в хорошем рабочем состоянии и вырабатывать ток, достаточный для питания электрической системы автомобиля. Однако эффективность работы не всегда зависит от ее технического состояния.

Учитывая, что работа генератора зависит от вращения коленчатого вала, ременной привод также должен быть исправен. Самого факта наличия ремня генератора недостаточно для обеспечения работоспособности электрической системы.Ремень генератора должен быть натянут до необходимого уровня. Только в таком состоянии можно спокойно относиться к энергообеспечению.

Насколько важна регулировка ремня генератора

Единственный способ передать вращательное движение коленчатого вала на вал генератора - это ременная передача. Ремень, сделанный из специальной усиленной эластичной резины, соединяет два шкива, которые вращаются со скоростью до нескольких тысяч оборотов в минуту.

На этой скорости ремень должен очень плотно прилегать к канавке шкива, чтобы предотвратить проскальзывание.Недостаточное натяжение ремня генератора слышно из моторного отсека характерным свистом.

По степени натяжения вариантов может быть три, но приемлемым может быть только последний:

  • недостаточное натяжение;
  • чрезмерное напряжение;
  • нормальное напряжение.

В первом случае, когда ремень ослаблен, шкив коленчатого вала выполняет большую величину холостого хода, генератор неэффективен. Кроме того, проскальзывание шкива приведет к нагреванию ремня и его повреждению.

Чрезмерно натянутый ремень приводит к еще одному отрицательному результату - преждевременному выходу из строя подшипников генератора. Чтобы проверить правильность регулировки натяжения ремня генератора, необходимо зажать его середину между двумя шкивами. У каждой марки автомобилей есть свой предел допустимого отклонения ремня от естественного положения.

Как натянуть ремень генератора с помощью регулировочной планки

Некоторые автомобили, особенно ВАЗ классика, имеют очень простой механизм регулировки ремня генератора.Сам генератор крепится к картеру двигателя длинным болтом, который позволяет ему перемещаться вверх и вниз.

В верхней части находится дугообразная планка с прорезью и гайкой, фиксирующей положение генератора. Для установки необходимого натяжения ремня генератора необходимо выполнить следующие действия:

  • откручиваем гайку на штанге;
  • с помощью лопатки или другого длинного инструмента отожмите генератор от двигателя;
  • затянуть гайку на штанге;
  • проверьте натяжение ремня генератора и при необходимости повторите процедуру.

Как натянуть ремень генератора с помощью регулировочного болта

Болт регулировки натяжения ремня генератора более совершенный и удобный в обслуживании. Для выполнения данной процедуры необходимо следовать следующему алгоритму действий:

  • ослабляем затяжку гаек верхнего и нижнего крепления генератора;
  • , поворачивая регулировочный болт по часовой стрелке, снимаем генератор с блока, одновременно проверяя степень натяжения ремня;
  • затянуть гайки крепления генератора.

Независимо от того, какая система используется для регулировки ремня генератора, после выполнения процедуры с помощью гаечного ключа сделайте 2–3 оборота коленчатого вала и еще раз проверьте натяжение. Контрольное измерение также необходимо провести после непродолжительной поездки.

Водяной насос, компрессор и привод генератора

клиновыми ремнями, от надежной работы

, что зависит от нормальной работы этих агрегатов. Поэтому на

при ежедневном уходе за двигателем, предохраняйте ремни от

попадание масла и топлива, контроль их напряжения и

регулируют это.Особенно внимательно проверяйте натяжение

ремней в течение первых 50 часов работы двигателя, так как это

раз, происходит их наибольшее извлечение. Натяжение ремня

всегда должно быть нормально, так как и ненужное и

недостаточное натяжение приводит к преждевременному выходу

Их

вышли из строя. Кроме того, чрезмерное натяжение приводного ремня

вода

подавать

причина

разрушение

подшипники насоса.

Штраф

натянут ремень водяного насоса при

прессование середины длинной ветви с усилием 40 Н (4 кгс)

прогибается на 7–12 мм (рис. 55) или на 10–15 мм (рис. 56), а ремень

Компрессор

- 4-8 мм на короткой ножке (рис. 58).

Проверьте натяжение приводных ремней генератора, нажав с помощью

усилие 40 Н (4 кгс) в середине ветви каждого ремня (рис.59),

, при этом приводные ремни генератора должны прогибаться на 10 -

15 мм.Если ремни прогибаются больше или меньше указанного,

регулируют их натяжение.

Натяжение ремня водяного насоса двигателей ЯМЗ-236НЭ,

HE2, BE, BE2 (рис. 55) следует отрегулировать с помощью натяжителя, для

1 ослабить болты крепления рычага натяжителя

устройства;

2 вставив отвертку Ø12 мм в отверстие

кронштейн

напряжение

устройств,

натянуть ремень;

3 не ослабляя натяжения, затянуть болты крепления

рычаг натяжителя;

4 проверьте натяжение ремня.

Рисунок: 55. Проверка натяжения ремня водяного насоса

двигатели ЯМЗ-236НЭ, НЕ2, БЭ, БЭ2

Рисунок: 56. Проверка натяжения

ремень водяного насоса

Рисунок: 57. Снятие

регулировочные шайбы

двигатели ЯМЗ-236Н, Б

Натяжение ремня водяного насоса двигателей ЯМЗ-236Н, Б

отрегулируйте с помощью регулировочных шайб (рис.56, 57). Для натяжения ремня

откручиваем гайки крепления боковой стенки шкива и снимаем одну или две

регулировочные шайбы (рис.57). Поставил проставки на

внешняя сторона боковины и последовательно, в нескольких

приемов, гайки затягиваем, проворачивая шкив после затяжки

в каждом районе. Затем проверьте правильность натяжения ремня.

При замене старого ремня на новый поместите все проставки между

ступица и съемная боковина шкива и регулировка натяжения

, как указано выше.

Отрегулируйте натяжение ремня компрессора с помощью натяжителя

устройство. Перед регулировкой ослабьте стопорную гайку

оборота, гайка оси натяжного ролика - на

пол-оборота и гайка болта натяжителя два оборота.

Поворачивая натяжной болт, отрегулируйте натяжение ремня.

После регулировки затяните гайку оси и контргайку

момент 120 ... 150 Нм (12 ... 15 кгс · м) и гайка болта крепления натяжителя

- с крутящим моментом 10... 20 Нм (1 ... 2 кгс · м), с большим крутящим моментом

затяжка смещена из-за перемещения оси

напряжение

компрессор

Чек

напряжение

генератор

Чек

Напряжение

генератор

регламент

путем перемещения генератора относительно оси его крепления.

регулировка

отпустили

крепления

генератор, гайка крепления рейки генератора и болт крепления

Генератор

на планку.После регулировки надежно закрепите

Генератор

. С повышенным выхлопом и поломкой не менее одного из

Ремни привода генератора

заменяют оба ремня на

, обеспечивая равномерную нагрузку на них.

Крепежные элементы

ГОЛОВКИ ЦИЛИНДРОВ

Рисунок: 60. Порядок затяжки гаек крепления головок

цилиндров:

а) - ГБЦ общая;

б) - ГБЦ индивидуальная.

Проверить момент затяжки гаек крепления головки

цилиндров

калиброванный

холодный

состояние

Двигатель

и при необходимости подтянуть их моментом

235 ... 255 Н . м (24 ... 26 кгс . м).

производить

последовательности,

показано на рис. 60.

ВНИМАНИЕ!

ЗАПРЕЩЕНО

ЗАТЯЖКА

В МОМЕНТ

УКАЗАНО, КАК ЭТО ПРИВЕДЕТ К РАЗРЫВУ ШПИЛЬКИ, И

ОБРЫВ И УТЕЧКА ГОЛОВКИ ЦИЛИНДРА

СОЕДИНЕНИЯ НЕ БУДУТ ВОССТАНОВИТЬ.

После затяжки гаек крепления ГБЦ

регулирует тепловые зазоры в клапанной арматуре и

установить крышки ГБЦ.

РЕГУЛИРОВКА ЗАЗОРА В

МЕХАНИЗМ КЛАПАНА

Тепловые зазоры в клапанном механизме

для обеспечения плотной посадки клапана на седле при

Расширение деталей привода клапана во время работы

двигатель.Размер теплового зазора на входе и выходе

клапанов устанавливается одинаково и регулируется в пределах

0,25 ... 0,30 мм. При перепроверке зазоров после прокрутки

кривошип

регулируемый

двигатель

возможно

меняя их на пределы 0,20 ... 0,35 мм из-за ошибки

место

поверхностей

распределительный механизм, что допустимо.

Если тепловые зазоры слишком велики,

клапанов,

в счет

хуже

заправка и очистка баллонов, увеличение ударных нагрузок и

увеличивается износ деталей газораспределительного механизма.

С очень маленькими зазорами из-за теплового расширения

детали газораспределительного механизма не предусмотрены

подходит

клапаны

нарушено

Ухудшение газодинамических процессов в цилиндрах двигателя

силовых и технико-экономических показателей двигателя.

Дополнительно уменьшен зазор в приводе выпускного клапана

может привести к перегреву клапанов и выгоранию.

Регулировка тепловых зазоров на холодном двигателе или

не ранее, чем через 1 час после остановки.

При регулировке тепловых зазоров и повторном-

На головку правого ряда цилиндров

коромысла

Выпускные клапаны

до конца оси, впускные клапаны до

Шайба упорная

;

На головке левого ряда гидроцилиндров коромысел

пуска клапанов в упорную шайбу, впускные клапаны

- до конца оси.

Клапаны выпускные правого ряда цилиндров

размещен ближе к вентилятору, левый ряд цилиндров - к

маховик.

Последовательность регулировки:

1 Отключить подачу топлива.

2 Отверните болты крепления крышки головки блока цилиндров

и снимите крышки.

3 Проверить момент затяжки болтов оси

коромысла,

(12 ... 15 кгс · м).

4 Поворот коленчатого вала по часовой стрелке (при

вид со стороны вентилятора) спереди с ключом под болт

крепление шкива или за ломом для маховика через

люк в нижней части картера маховика с помощью

отверстия в маховике (рис.61), установите момент, когда

впуск

цилиндр

полностью

поднимется (т.е. закроется). Продолжая вращать

коленчатый вал, поверните его еще примерно на 1/3

оборота (≈120º). Это положение коленвала

соответствует такту сжатия в первом цилиндре и в обоих

клапаны этого цилиндра будут закрыты.

Рисунок: 61. Проворачивание коленчатого вала

5 Проверьте щупом зазор между концом клапана и носиком

коромысла впускных и выпускных клапанов первые

цилиндра и при необходимости отрегулировать.

Рисунок: 62. Регулировка зазора

клапанный механизм

корректировки

отвернуться

регулировочный винт, вставить щуп в щель и, поворачивая

отверткой (рис. 62) установите зазор 0,25 ... 0,30 мм.

Удерживая винт отверткой, затяните гайку и проверьте

размер зазора. При правильной настройке

толщина зазора

0,25 мм должно войти в

световое давление, 0.Толщина 30 мм - с усилием.

корректировки

клапан

механизм

остальные цилиндры, провернуть коленвал на

в том же направлении до полного закрытия всасывания

клапан регулируемого цилиндра и дополнительно еще

1/3 оборота. Отрегулируйте зазоры, как описано выше

Корректировка

выполнять в соответствии с порядком их работы

1–4–2–5–3–6. Схема нумерации цилиндров приведена в

.

раздел «Технические характеристики».

окончания

корректировки

пробег

и послушайте его работу. Стук клапана

механизм

характерный стук клапанов для остановки двигателя и

повторите регулировку зазора.

9 Установите и закрепите крышки головки цилиндров,

проверьте состояние прокладок. По месту обращения

масло не должно течь.

УГОЛ ПРОВЕРКИ И РЕГУЛИРОВКИ

% PDF-1.5 % 379 0 объект > endobj xref 379 109 0000000016 00000 н. 0000003310 00000 н. 0000003551 00000 н. 0000003595 00000 н. 0000004367 00000 н. 0000004402 00000 н. 0000004555 00000 н. 0000004708 00000 п. 0000005137 00000 н. 0000005699 00000 н. 0000006120 00000 н. 0000006157 00000 н. 0000006185 00000 п. 0000006299 00000 н. 0000006411 00000 н. 0000006526 00000 н. 0000006885 00000 н. 0000007352 00000 н. 0000007459 00000 н. 0000007992 00000 н. 0000008628 00000 н. 0000172492 00000 н. 0000339013 00000 н. 0000508902 00000 н. 0000676055 00000 н. 0000840573 00000 н. 0001020459 00000 п. 0001020626 00000 п. 0001201153 00000 п. 0001204733 00000 п. 0001213530 00000 п. 0001393666 00000 п. 0001396316 00000 п. 0001398441 00000 п. 0001401869 00000 п. 0001407398 00000 п. 0001407566 00000 п. 0001407740 00000 п. 0001444026 00000 п. 0001444065 00000 п. 0001444190 00000 п. 0001480970 00000 п. 0001481009 00000 п. 0001481093 00000 п. 0001481177 00000 п. 0001481294 00000 п. 0001481325 00000 п. 0001481400 00000 п. 0001481729 00000 п. 0001481795 00000 п. 0001481912 00000 п. 0001481943 00000 n 0001482018 00000 n 0001482345 00000 п. 0001482411 00000 п. 0001482528 00000 п. 0001485506 00000 п. 0001485916 00000 п. 0001486364 00000 п. 0001486457 00000 п. 0001488111 00000 п. 0001488392 00000 п. 0001488796 00000 n 0001488893 00000 п. 0001489039 00000 п. 0001489156 00000 п. 0001524442 00000 п. 0001524481 00000 п. 0001560104 00000 п. 0001560143 00000 п. 0001596000 00000 n 0001596039 00000 п.
