Как померить давление в рампе

23.03.2020

Как измерить давление в топливной рампе: когда необходимо его проверять?

Контролировать работу своего автомобиля нужно регулярно. Касается это и такого мероприятия, как замер давления в топливной рампе. О том, для чего нужна данная процедура, а также — как замерить давление в топливной рампе, мы сегодня и поговорим.

Как выглядит топливная рампа?

Так выглядит топливная рампа

Для начала, нужно отметить, что замер давления в топливной рампе необходимо делать тогда, когда вы проводите диагностику системы подачи топлива и питания транспортного средства. Говоря проще, рассматриваемая процедура необходима для того, чтобы определить наличие поломок в подаче топлива к форсункам.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Подготовка к замеру

Внешний вид манометра, которым можно измерить давление в топливной рампе

Для начала, подготовьте все необходимые приборы. К ним относится манометр, который располагает максимальным давлением от шести до десяти атмосфер. Если же запас максимального давление будет слишком большим, то это может привести к тому, что его показания, которые нам нужны, окажутся не очень точными.

Помимо этого, вам понадобится шланг, внутренний диаметр которого равен девяти миллиметрам, а также сантехническая пакля. Впрочем, паклю можно легко заменить фум-лентой или другими изолирующими материалами, характерными для сантехнических работ. Данный уплотнитель нам понадобится для того, чтобы сделать место стыка трубки манометра и вышеназванной трубки максимально плотным.

Всё это нужно будет скрутить вместе и очень хорошо затянуть при помощи хомута. По сути, это и есть прибор, который нам нужен для работы.

Если же вы не желаете заниматься подобными действиями, то ничто не мешает вам приобрести готовый прибор, цена которого находится на отметке около сорока американских долларов. Этим вы значительно облегчите себе задачу по поиску ответа на вопрос, как померить давление в рампе.

Инструкция по проверке

Первое, что нужно сделать, так это выключить зажигание и открыть капот автомобиля. Далее находим топливную рампу форсунок, которая может размещаться в передней части капота. Впрочем, точное её место расположения нужно искать в инструкции к вашему автомобилю. На рампе должна располагаться пробка штуцера давления горючего, которую необходимо отвинтить, как и ниппель. Для этого уместно применять золотник.

Проводим замер давления в топливной рампе

Найдите подходящую тару или же просто большую тряпку, которая подставляется под низ. Она поможет собрать топливо, которое может немного вылиться. К слову, надевайте защитные очки, чтобы бензин не попал вам в глаза. Теперь нужно установить шланг манометра непосредственно на сам штуцер, прочно закрепив его при помощи хомута.

После этого проводится проверка давления. Вам нужно четыре показателя, которые соответствуют значениям на включённом зажигании, на холостом ходу, без трубки регулятора давления, и с пережатой сливной трубкой.

Стандартные значения давления

В первом случае, когда зажигание включено, давление в топливной системе должно находиться в рамках трёх атмосфер, и не спускаться ниже этого уровня. Холостой ход может демонстрировать давление около двух атмосфер, что, также, является нормой. Без трубки регулятора давления показатель должен быть равен трём целым и трём десятым атмосферы. А вот передавленная трубка укажет на давление вплоть до семи атмосфер. Существует ещё один необязательный параметр. Мы говорим о давлении при подгазовке. Оно должно увеличиваться до трёх атмосфер, после чего сразу же спускаться до уровня в две с половиной атмосферы.

И, помните, что вам нужно убедиться в отсутствии повреждений топливной системы, иначе показатели будут значительно отличаться от реальных.

Завершаем работу

После того, как топливо было нагнетено в систему, нужно выключить зажигание и убедиться в том, как же именно будет вести себя стрелка манометра. Так, давление должно сразу же снизиться до семи десятых Бар, и прочно установиться на этой метке. Когда же давление падает сразу к нулевому уровню, то это говорит о наличии проблемы в регуляторе давления горючего. Чаще всего, приходится снимать и менять РДТ или же обратный клапан, который находится в механизме моторчика бензонасоса.

Проверьте фильтр топливного насоса

Постарайтесь увеличить обороты мотора до показателя в три тысячи. Вам нужно внимательно следить за поведением стрелки. Если она начинает падать, то это говорит, что у вас возникли проблемы с самим бензонасосом. А вот если топливный насос не способен долгое время создавать необходимого давления, то это подскажет о том, что велика вероятность того, что топливный фильтр был забит посторонними предметами. В частности, вам нужно проверить сеточку этого фильтра. При необходимости, она должна быть заменена новой.

Если есть необходимость, замените весь топливный насос (на фото Лифан Бриз)

Если же все вышеназванные советы вам не помогли, то это значит, что нужно проводить более серьёзные замеры, включая диагностику регулятора холостого хода, компрессию в цилиндрах и так далее. Работать с подобными элементами автомобиля стоит только тогда, когда вы точно знаете, что делаете. Иначе, уместно обратиться в специализированные автомобильные мастерские.

Короткое видео, которое поможет вам разобраться в процессе:

Проверка давления в топливной рампе: как это выполнить?

Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

В каких случаях нужно осуществлять проверку давления?

Проверять давление в топливной рампе следует в случае возникновения определенных проблем с топливной системой. К основным признакам неисправности можно отнести следующие факторы:

• Повышенный расход топлива;
• Нестабильная работа двигателя на холостых оборотах;
• Возникает троение двигателя;
• В выхлопных газах наблюдается повышенное содержание СО.

Иногда перечисленные выше проблемы могут быть свидетельством неисправностей с электронным блоком управления. Поэтому, прежде чем приступить к проверке давления в топливной рампе, водителю рекомендовано убедится в исправности ЭБУ.

Проверка давления: как осуществляется?

Для проверки давления в топливной рампе водителю понадобится приобрести манометр. Измерительная шкала прибора должна быть не более 7-10 атмосфер. Необходимость приобретения подобного устройства с таким рабочим диапазоном давления обусловлена тем, что при большем измеряемом давлении в последующем будет затруднительно определить минимальные значения. Другими словами, при измерении возникнут серьезные погрешности. Кроме манометра, также потребуется резиновая трубка. С ее помощью можно будет герметизировать соединение между прибором и топливной рампой. Для затягивания места соединения рекомендовано обзавестись также и хомутом. Проверку компрессии выполняют следующим образом:

• Перед началом работ выключают двигатель и открывают капот автомобиля;
• Натягивают резиновый шланг на резьбовое соединение манометра;
• Снимают с топливной рампы колпачок и ниппель;
• Натягивают вторую сторону резинового шланга;
• С помощью хомутов затягивают соединения шланга с прибором и рампой;
• Заводят двигатель и убеждаются в герметичности системы;
• Производят проверку двигателя в различных режимах и фиксируют показания манометра.

Отметим, что перед откручиванием ниппеля, если мотор автомобиля незадолго до проведения ремонтных работ был в рабочем состоянии, необходимо стравить давление. Для этого с помощью тряпки надавливают на золотник.

Нормы давления в топливной рампе

Для различных видов силовых установок давление в топливной рампе будет отличаться. Точно узнать информацию о значении компрессии поможет инструкция по технической эксплуатации транспортного средства. Если таковой книги нет в наличии, значение давления системы можно узнать на специализированных сайтах и форумах. Примерные же значения давления имеют такой вид:

• Не менее 3 атм. при старте двигателя;
• На уровне 2,5 атм. на холостом ходу;
• Около 3,3 атм. со снятой трубкой с регулятора давления;
• Около 7 атм. при пережатой сливной трубке.

Давление в системе после нагнетания топлива в рампе должно снижаться до 0,7 атм. На таком уровне значение должно выдерживаться в течение некоторого времени. О проблемах в регуляторе давления будет свидетельствовать резкое падение компрессии до нуля.

Более детально о проверке давления в топливной рампе будет рассказано в видео:

Измерение давления топлива в рампе

Измерение давления топлива в рампе

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

• После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
• Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
• Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

• Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
• После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

• механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
• шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования.
  Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.

Подключите прибор для измерения давления в разрыв штатной магистрали.

Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.

Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.

Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.

• Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Топливная система автомобилей ВАЗ

Вступление

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом 1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

• Бензонасос
• Фильтр грубой очистки
• Датчик уровня топлива
• Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте потребляемого топлива. Чаще всего бензонасос выходит из строя по причине некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как можно дольше, необходимо заправляется на проверенных АЗС и держать в баке автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака, то скорее всего бензонасос выйдет из строя намного быстрее, так как при неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Форсунки инжекторного двигателя тоже один из самых важных элементов топливной системы. Предназначены для подачи топлива в блок цилиндров двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего и легкого воспламенения в цилиндре.

Форсунка устанавливается непосредственно на двигателе автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно, и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане бензонасоса. Служит для указания объема топлива в баке, выводя информацию на панель приборов.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Замер давления топлива

03.05.201721.09.2020 Андрей 27 комментариев Автолюбителю на заметку, Бензонасос, двигатель, Диагностика неисправностей, Лачетти, Расход топлива, Ремонт двигателя, Ремонт Лачетти

⏰Время чтения: 4 мин.

На этой странице рассмотрим такую интересную тему, как замер давления топлива своими руками при помощи самодельного устройства. Также в конце будет видео проверки.

Долго теорию расписывать не буду, так как это подробно излагалось на странице Давление топлива.

Настоятельно рекомендую ознакомиться с той статьёй, чтобы до конца понимать суть замера давления топлива.

В “мурзилках” по ремонту Шевроле Лачетти пишут, что давление топлива в нашем авто должно составлять 2.8-3.2 бара. Эту информацию перепечатывают все, кому не лень, даже не задумываясь о том, что они занимаются откровенным обманом. Из-за этого, по большей степени, интернет и называют “помойной ямой”.

Доводилось наблюдать, как люди, основываясь на этой информации, на полном серьёзе пытались узнать причину завышенного давления топлива на своих авто.

После прочтения статьи про давление топлива, думаю, Вы уже понимаете, что давление топлива на автомобилях с системой тупикового типа должно составлять 4 бара! То есть на Шевроле Лачетти оно тоже должно составлять 4 бара!

Замер давления топлива является первым этапом диагностики, если на Вашем авто наблюдаются следующие симптомы:

• провалы при трогании с места
• провалы при резком нажатии на педаль акселератора
• глохнет при резком нажатии на педаль акселератора
• нестабильная работа прогретого двигателя
• “светлые” свечи зажигания, указывающие на переобеднённую смесь

Замер давления топлива мы будем осуществлять при помощи самодельного и простого устройства, которое называется – “Сделай сам”

Для его изготовления нам понадобится следующее:

• топливный шланг – 50 грн/м. Не топливный применять не стоит, так как он может не выдержать давления 4 бара и может оказаться не бензостойким.
• хомуты 10-16 в количестве четырёх штук – 16 грн. за все
• быстросъёмный двойной топливный штуцер от ВАЗ 2110 – 30 грн.
• отрезанный штуцер от старого топливного фильтра инжекторных автомобилей – бесплатно
• манометр – 60 грн. Желательно приобрести со шкалой измерения до 6 бар. Учитывая, что давление в наших авто составляет 4 бара, то на таком манометре можно получить более точные показания.
• переходник с манометра на шланг со штуцером – 15 грн. Он необходим для подключения топливного шланга к манометру. Это добро можно приобрести в любом сантехническом магазине.
• лента Фум – 10 грн. Она необходима для герметизации соединения манометр – переходник

Вот это всё, что нам необходимо

Вот манометр со шкалой до 6 бар

А вот вся конструкция в сборе. Думаю, на фото видно, что к чему подключать. К прямому выводу быстросъёмного штуцера подключаем шланг от отрезанного штуцера топливного фильтра, а к боковому выводу подключаем шланг от манометра. Дело не хитрое и собирается довольно быстро

Следующим этапом нам необходимо сбросить давление в топливной магистрали. Для этого из блока предохранителей в моторном отсеке необходимо извлечь предохранитель топливного насоса

Теперь идём в салон и запускаем двигатель. Ждём пока он не остановится от нехватки топлива. Для гарантии ещё разок прокручиваем двигатель стартером и убеждаемся, что он уже не запускается. Значит давление топлива сбросилось.

Нажимаем на фиксатор и отключаем топливную магистраль от рампы. Если двигатель горячий, то под место разъединения имеет смысл положить мокрую ветошь

Осталось дело за малым. Подключаем наше устройство. Для этого быстросъёмный штуцер одеваем на рампу до щелчка, а другой конец вставляем в шланг топливной магистрали тоже до щелчка. Всё, устройство подключено

Теперь вставляем обратно предохранитель топливного насоса и включаем зажигание. Возможно придётся включать зажигание несколько раз, чтобы насос заполнил магистраль и накачал давление. Осматриваем места соединений на герметичность и, если всё нормально, тогда запускаем двигатель.

Давление должно быть строго 4 бара и не изменяться при резких нажатиях на педаль газа

Попробуйте тронуться с места – давление должно быть неизменным.

После остановки двигателя давление не должно сразу понижаться. У меня оно падает довольно долго. Если у Вас не так, значит имеются проблемы с обратным клапаном в насосе или в регуляторе давления.

Бывают случаи, когда неисправность имеет плавающий характер и при замерах её поймать не удаётся. Тогда советую снять задний диван в салоне и подключить наше устройство к штуцеру обратного слива на топливном модуле

Получится примерно так

1 – шланг к манометру

2 – топливная магистраль

Подключение в салоне позволит поездить некоторое время с манометром, чтобы “поймать” проблему и проконтролировать давление в этот момент.

Вот, в принципе, и все главные нюансы этого не сложного, но очень полезного мероприятия, под названием – замер давления топлива.

Предлагаю посмотреть видео на эту тему

Всем Мира и ровных дорог

По теме:

Давление в топливной рампе Киа Рио — Замена датчика давления топливной системы Kia Sorento

Для того, чтобы проверить давление топлива в системе Киа Сид нам потребуется проверить все основные системы машины и устранить неисправности, которые были обнаружены. После этого проверить нет ли подтеков и хорошенько затянуть все хомуты. В топливе не должно быть посторонних примесей. Не помешает проверить предохранители и реле, да и форсунки должны проводить электрический сигнал. Далее идет система зажигания, аккумулятор и все провода плюс вакуумные трубки. Аналогичные действия можно проделать и с автомобилем Альфа Ромео, кстати, объявления о продаже таких машин можно найти на сайте slando. ua/transport/legkovye-avtomobili/alfa-romeo.

Как только предварительные работы были закончены, можно приступать к основной процедуре. Так как же проверить давление топлива? Всю работу мы условно разделим на несколько этапов. Осматриваем топливную магистраль, при этом руководствуемся исключительно рекомендациями производителя. Прежде чем вы засунете монометр, необходимо избавиться от избыточного давления. Бензиновый насос подсоединяем только через отдельное реле либо предохранитель.

На некоторых машинах установлены сразу два насоса, в этом случае нужно будет подсоединить их оба. Ежели предохранитель либо реле, который отвечает за работу насоса, еще и отвечает за инжектор или зажигание, то мы снова обращаемся к рекомендациям производителя.

Переходим к регулятору давления топлива. Вытаскиваем трубку обратной магистрали и смотрим, течет ли бензин при давлении 3 бар и ниже. Как только вы сбросили давление в системе, нужно завести машину и дать ему поработать. После выключения двигателя на короткое время запускаем стартер. В том случае, когда вы имеете дело с инертной системой выключение, то прежде чем произвести второй запуск мотора, нужно подождать как минимум 15 секунд.

Вот теперь можно измерить давление в топливной магистрали. Нужно только подсоединить насос и измерить. Измерять давление можно в нескольких точках, все зависит от системы впрыска топлива. Кроме них есть еще вспомогательные точки для проверки. Как только вы сделали измерения, лишнее давление сбрасывается через краник в монометре, восстанавливаем целостность затяжек и магистрали, придерживаемся инструкции.

Промывка инжектора

Промывка инжектора. Зачем нам ехать в сервис для этого? Сами соберем стенд чтобы делать это регулярно и недорого.

Вообще какие способы бывают. Для начала, бывают со снятием инжекторов и без снятия.

1. Без снятия отключаем бензобак, подключаем промывочный стенд и гоняем на промывочном составе.

2. Со снятием вытаскиваем инжектора (форсунки) и чистим каждый отдельно. На СТО их ставят на стенд и/или кипятят в ультразвуковой ванне. В гаражных условиях так можно чистить используя давление баллончика очистителя карбюратора и открывая форсунку вручную от АКБ.

Какие плюсы-минусы. Самый главный плюс второго способа — мы видим глазами факел распыления (а то бывают струйки ссуть). И на проф оборудовании еще мерят производительность и утечку (плотность закрытия). При первом способе мы ничего не видим, а делаем выводы только по снижению расхода, улучшению динамики авто, по свечам визуально и т.д.

Говоря проще, 1-й способ — это профилактика, 2-й — ремонт.

Итак. у нас первый способ. Идея в том что мы собираем промывочный стенд, полностью имитирующий топливную систему автомобиля: бензобак, насос, магистраль, регулятор давления, запитываем насос от АКБ.

Когда-то у меня всё началось вот с этого. На Сиде регулятор давления и обратка реализованы прямо в бензобаке. Это значит что мы не можем использовать штатный регулятор давления и нам нужно купить его для стенда.

Детальки:

— Регулятор давления топлива 31380-2H000 (может можно подобрать от ВАЗ или ГАЗ)

— Трубка топливная со штуцерами 35307-37100 (нужная вещь чтобы к рампе шланг крепить)

— Топливный насос (идем в магаз для жигулей и берем самый дешевый)

— Топливные шланги

— Провода

— Клеммы

— Тройник для топливной магистрали (я в магазе для ВАЗов нашел какой-то тройник для системы охлаждения за 15р)

Насос покупаем самый дешевский ВАЗ, возможно удалось бы подобрать и регулятор давления ВАЗ или ГАЗ, сейчас оригинал дорогой. Просто когда я брал, он стоил 600р.

Проблема подключения топливной магистрали к рампе решилась покупкой отригинальной трубки от мотора V6, которая соединяет две топливные рампы и имеет 2 штуцера. Пилим пополам и получаем что нужно:

Не забываем канистрочку, наш мини-бензобак!

Можно приступать. Сначала надо стравить давление в топливной системе, ну и вообще отключить штатный бензонасос и магистраль. Вынимаем реле топливного насоса F/Pump, заводим мотор и ждем пока заглохнет. Давление сброшено — можно отсоединять магистраль.

Отсоединяем штатную топливную магистраль, подсоединяем магистраль нашего стенда.

0281002863 (87727942) Датчик давления топлива Kia, Hyundai

Датчик давления топлива Kia (Magentis, Picanto, Sportage, Carens, Ceed, Cerato, Pro Ceed, Venga, Mohave), Hyundai (Tucson, Getz, Sonata, Santa Fe, Accent, Grandeur, Elantra, i30, i10, H-1, ix55, Matrix) 1.1/1.5/1.6/2.0/2.5/3.0 литра

Датчик высокого давления топлива CR/RDS4/1800KS

Подробнее на странице:

http://diesel-line.com.ua/part-132804…

Chery Tiggo измерение давления в топливной магистрали.

Изначально при измерении манометр показывал заниженное давление и при отключении зажигания давление падало но нуля мгновенно. Был заменен РДТ. Установлен от Ланос 1.5 и была замена форсунок на волговские. Результат на видео.

Замер давления топлива — Автомобильный клуб Lanos (Сенс)

Если ваш Ланос стал ехать как-то неохотно, дергается при разгоне, имеются провалы при трогании с места, то в этом случае имеет смысл сделать замер давления в топливной рампе. Для того чтобы замерить давление топлива, вы можете посетить сервис, так как такая услуга довольно дешевая, или же сделать все своими руками. Ничего сложного в этой операции нет, с этим сможет справиться каждый.

Давление топлива в рампе – это тот параметр, который никак не контролируется ЭБУ. И если давление отличается от нормы, то двигатель будет работать не так как должен. Конечно же, если давление слишком маленькое, то ЭБУ увидит это по датчику кислорода и увеличит время впрыска. Но для корректировки подачи топлива требуется определенное время. Корректировка происходит буквально за доли секунды, но этого хватит, чтобы машина дернулась или обороты просто «провалились». Поэтому, знать, как померить давление в рампе определенно нужно.

Нормальным давление считается 2,5 атмосферы на холостом ходу. При добавлении газа давление кратковременно повышается до 3-3,2 атмосферы – это своеобразная имитация ускорительного насоса, как на карбюраторе. На эти показатели влияют несколько факторов:

• регулятор давления в рампе;
• производительность топливного насоса.

Если топливный насос не будет обеспечивать должного давления, то соответственно и в рампе его не будет. Но в определенных пределах ЭБУ сможет это компенсировать увеличением времени впрыска. Но при малом давлении не будет работать имитация ускорительного насоса, что приведет к провалам.

Исправный топливный насос дает давление порядка 5-7 атмосфер. Но как же тогда в рампе держится 2,5-3? Все просто – за это отвечает регулятор давления в топливной рампе. Это небольшой перепускной клапан, который расположен на рейке, в районе четвертого цилиндра. Конструктивно, регулятор давления выполнен в виде подпружиненного клапана, который помимо этого соединен с вакуумной мембраной.

Вы, наверное, видели, что регулятор давления в рампе подключен тонкой трубкой к впускному коллектору. Если его отключить от коллектора, то он будет поддерживать давление за счет пружины, и оно будет равно 3-3,2 атмосферы. А когда вакуумная трубка подключена, то на шток клапана действует не только пружина, но и мембрана. Таким образом, регулятор имеет возможность дополнительно корректировать давление топлива в рампе за счет изменений разряжения в коллекторе.

Как проверить давление в рампе

Для проверки вы можете приобрести специальный прибор, или же собрать его самостоятельно. Для этого вам понадобится:

• • 1 метр бензостойкого шланга;
  • тройник;
  • 6 хомутов;
  • манометр на давление 5-6 атмосфер.

Из всего этого вы сможете собрать прибор для измерения давления топлива. К тройнику необходимо подключить три шланга. К одному из шлангов нужно подсоединить манометр. Другие два конца будут подсоединяться между выходом топливного фильтра и входом топливной рампы.

Для измерения вам необходимо снять шланг, который соединяет фильтр и рампу. На фильтре имеется пластиковая защелка и шланг снимается довольно легко и просто, а вот со штуцером на рампе придется повозиться. Для того чтобы снять шланг с рампы, необходимо разжать фиксаторы внутри штуцера. Для этого необходимо сделать небольшое приспособление. Из полоски жести необходимо сделать некий полукруг и одеть его на трубку со стороны шланга. Далее эту полоску нужно загнать в штуцер и она разожмет зажим.

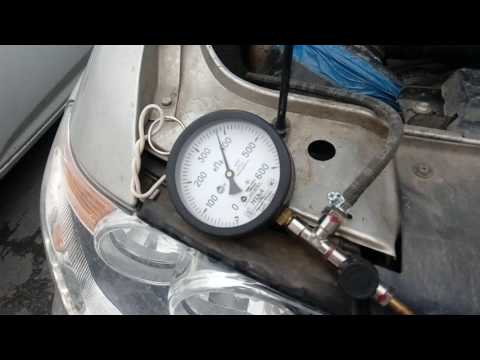

Вместо снятой трубки установите приготовленный прибор для измерения давления. Просто наденьте шланги на фильтр и рампу и затяните хомуты. Не заводите сразу двигатель! Для начала, просто включите зажигание, чтобы насос создал давление. Если бензин нигде не течет, то можно запускать двигатель.

После запуска двигателя проверьте, какое давление в рампе на холостом ходу и при добавлении газа. При открытии дросселя давление будет прыгать до отметки 3 атмосферы, и сразу возвращаться на 2,5 – это нормально. После этого отсоедините вакуумный шланг от регулятора топлива – давление будет постоянно 3 атмосферы. Далее можно проверить исправность топливного насоса. Для этого нужно кратковременно (менее секунды) пережать пассатижами обратку, которая подсоединена к регулятору снизу. Давление должно моментально прыгнуть на 5-7 атмосфер. Если это так, значит насос исправен.

На этом все – проверка давления в рампе закончена. Как видите, ничего сложного и незачем ехать в сервис. Если результаты ваших замеров отличаются от нормы, то имеет смысл заняться топливной системой. Если давление не повышается при открытии дросселя или при отсоединении вакуумной трубки значит, неисправна мембрана в регуляторе топлива и его необходимо менять. При неисправной мембране давление будет постоянно держаться на 3 атмосферах.

Если давление держится в пределах 2,5 и не меняется при открытии дросселя, то в этом случае стоит проверить производительность насоса, отключив вакуум от регулятора и пережав обратку. Давление не повышается при пережатой обратке? Значит, меняйте сетку в насосе или сам насос.

Как замерить давление в топливной системе

Содержание

• • Читаем далее.
• Причины для измерения
  • Влияние на работу двигателя
• Изготовление манометра для проверки своими руками
• Как измерить?
• Какое должно быть давление в топливной рейке?
• Как выглядит топливная рампа?
  • Признаки проблем
• Подготовка к замеру
  • Инструкция по проверке
• Стандартные значения давления
• Завершаем работу
• Короткое видео, которое поможет вам разобраться в процессе:

Когда топливный насос не обеспечивается нужное давление в топливной рампе (магистрали), а так же при его низкой производительности, будет затруднён пуск двигателя, а если двигатель и запуститься, то он будет работать с перебоями. Так же топливный насос после запуска двигателя может перегреваться и не обеспечивать нужное давление, при этом будет снижаться тяга двигателя, будут слышны хлопки, пропуски зажигания и повышенный расход топлива.

Форсунки установленные на рампе двигателя очень чувствительны к давлению и производительности топливного насоса. Топливный насос, который при запуске обеспечивает нужное давление, но не обеспечивает требуемую производительность, позволит запустить мотор и обеспечит его работу на холостом ходу. В движении же, под нагрузкой, при низкой производительности (топливном голодании) будет ощущаться снижение тяги, рывки, провалы.

Если у топливного насоса залипли щётки и нет электрического контакта, то он не будет накачивать давление во время запуска двигателя. Если коленчатый вал при запуске вращается, а двигатель не запускается – может быть неисправен как сам топливный насос, так и неисправна система зажигания, а то и вовсе проблемы с самим мотором (метки ГРМ, порвало ремень). В первую очередь стоит проверить искрообразование.

Проверяем есть ли искра. Подключаем разрядник к высоковольтному проводу или катушке зажигания, а другой конец разрядника садим на массу двигателя и поворачиваем ключ зажигания на старт. Если во время прокрутки стартера вы увидите искру, то это уже говорит о том, что ЭБУ видит обороты двигателя и подаёт сигнал исполнительным механизмам (катушка, модуль зажигания). Так же во время прокрутки если есть искра, должен включаться топливный насос (если не стоит ни какой блокировки от авто сигнализации или иммобилайзера).

Если при включении зажигания или прокрутки стартером не слышно работы топливного насоса, тут могут быть следующие причины:

1. Неисправно реле включения топливного насоса
2. Неисправен предохранитель реле топливного насоса
3. Неисправен сам топливный насос
4. Установлена нештатная блокировка топливного насоса
5. Штатный иммобилайзер блокирует включение топливного насоса.

Самая распространённая неисправность связанная с топливным насосом – это неисправность самого топливного насоса (залипли, стёрлись щётки), как проверить?
Для начала нам нужно найти реле топливного насоса. Рассмотрим на примере схемы автомобиля Дэу Нексия.

Какие цепи отвечают за работу топливного? Предохранитель F7, далее Реле топливного насоса и сам топливный насос. Проверяем, приходит ли питание +12 на Реле топливного насоса – контакт 86 и 30.

Если на контакте 30 и 86 присутствует напряжение 12 вольт, то далее проверяем цепь топливного насоса – контакт 87.

При включении реле топливного насоса на контакте 87 появляется +12 вольт, которые подаются на сам топливный насос. Для того, чтобы проверить исправность цепи топливного насоса, нужно замерить сопротивление между контактом 87 и массой автомобиля.

Сопротивление обмотки исправного топливного насоса порядка 1 Ом. С учётом сопротивления проводов от реле до бензонасоса сопротивление может достигать 1.5. 2 Ом. Если мультиметр показывает большое сопротивление – 80 Ом, 2. 6. 20 кОм, то скорее всего проблема в самом насосе. Как проверить это? Можно слегка постучать по самой топливной станции или по топливному баку. Если сопротивление во время постукивания падает до 1. 5. 2 Ом, то неисправен сам топливный насос. Кстати, таким образом вам может повезти ивы сможете запустить свой авто, но работать он будет не долго, зато вы сможете его эвакуировать до места ремонта.

И так, включаем зажигание, если топливный насос исправен, то вы услышите характерное жужжание в топливном баке. При включении зажигания идёт управляющая команда от ЭБУ двигателя на включение реле топливного насоса (несколько секунд), насос заработает, создавая давление в топливной магистрали (рампе). Так же на некоторых автомобилях установлен аварийный клапан, который в случае аварии или удара разъединяет электрический контакт с топливным насосом, блокирую подачу топлива.

Что же делать, если топливный насос работает, но двигатель не запускается или запускается с трудом? Нужно замерить давление, которое создаёт топливный насос. А как же принудительно включить реле топливного насоса? Можно воспользоваться портативным диагностическим сканером и зайдя в исполнительные механизмы включить параметр Fuel Pump – ON. Если же под рукой нет портативного сканера, то можно просто замкнуть контакты реле 30 и 87 напрямую, в любом случае, прежде чем что-либо делать, нужно изучить схему включения топливного насоса на конкретно вашу модель автомобиля.

Так же для включения реле топливного насоса можно применить несложную в конструкции доработанную релюшку с кнопкой, которая позволяет принудительно включить цепь исполнительных механизмов.

В зависимости от применяемой на автомобиле топливной системы давление топлива может быть от 2.0 бар до 4.5.

Обратная система подачи топлива (Return Type Fuel System).

Обратная система подачи топлива (Return Type Fuel System) или как её ещё называют «топливная система с обраткой». Как происходит работа топливной системы с обраткой?: ЭБУ подаёт сигнал на включение топливного насоса (Fuel Pump), топливо через фильтрующую сетку (фильтр грубой очистки – Inlet Filter Sock) засасывается топливным насосом, далее по топливо проводу топливо проходит через фильтр тонкой очистки (Inline Fuel Filter) и поступает в рампу форсунок (распределитель топлива) и далее идёт к регулятору давления (Fuel Pressure Regulator) в котором поддерживается требуемое давление (от 2. 1. до 2.5 бар с подключённой вакуумной трубкой – vacuum). Избыточное давление топлива, создаваемое топливным насосом (насос создаёт как правило от 6. до 8 бар) возвращается (сбрасывается) обратно в бак по обратному топливо проводу. Таким образом на холостом ходу в система с «обраткой» давление поддерживается на уровне 2.1. 2.5 бар, а при отключенной вакуумной трубке (или перегазовке) давление подскакивает до 3 бар.

Пример замера давления топлива на автомобиле Nissan Almera с системой подачи топлива с обраткой.

Невозвратная система подачи топлива (Returnless Type Fuel System).

Невозвратная система подачи топлива (Returnless Type Fuel System) или топливная система без обратки. На самом деле в этой системе есть обратный сброс топлива, только вот сама «обратка» находится в баке, Принцип работы: ЭБУ подаёт сигнал на включение топливного насоса (Fuel Pump), топливо через фильтрующую сетку (фильтр грубой очистки – Inlet Filter Sock) засасывается топливным насосом, далее поступает в фильтр тонкой очистки со встроеным клапаном (регулятором давления топлива – Filter & Regulator), который сбрасывает излишки топлива через байпасный трубопровод (Fuel Bypass) и далее по топливо проводу топливо поступает на рампу распределитель, со встроенным гасителем пульсаций (Pulsation Dumper). В данной системе отсутствует вакуумная регулировка давления топлива и оно остаётся на определённом, заданном клапаном давлении, как правило это 3.0 – 3.5 – 3.8 – 4.0 – 4.5 бар в зависимости от марки автомобиля.

о

Клапан, регулятор давления топлива (Fuel Pressure Regulator). Заданное давление топлива как правило написано на самом клапане либо в мануале на данную марку авто.

Регулятор давления
топлива 3.8 бар – ВАЗ:

Регулятор давления топлива
3.5 бар, Hyundai, BMW,
Saab, Sitroen.

Ещё мы не поговорили о таком устройстве как гаситель пульсаций (Pulsation Dumper) или компенсатор пульсаций давления. Который устанавливается на топливной рампе и многие его путают с регулятором давления. Ну в какой-то степени он конечно регулирует, на самом деле он сглаживает пульсации, скачки давления от работы топливных форсунок, а так же при резком переходе на мощностной режим при интенсивном разгоне автомобиля. Как его отличить от регулятора давления топлива на системах с обраткой? Да всё просто, у него попросту нету обратной магистрали, для сброса давления и отсутствует вакуумный шланг.

Топливная рампа Форд Фокус 2

Топливная рампа с форсунками и компенсатором пульсаций давления топлива: 1 – болты крепления компенсатора пульсаций давления топлива; 2 – компенсатор пульсаций давления топлива; 3 – уплотнительные кольца компенсатора пульсаций давления топлива; 4 – верхние уплотнительные кольца форсунок; 5 – топливная рампа; 6 – фиксаторы форсунок; 7 – нижние уплотнительные кольца форсунок; 8 – форсунки

Читаем далее.

Дата добавления: 2016-12-07

Автор статьи: Александр Дмитриев (AlastaR)

© АвтоСервис | Интернет-магазин, Екатеринбурга Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ. Причины для измерения После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива. Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя. Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine. В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему. Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне. После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса. Влияние на работу двигателя Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры). Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива. Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива). Изготовление манометра для проверки своими руками Устройство прибора для измерения давления в топливной системе: механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах; шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы. Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты. В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля. Как измерить? Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин. Подключите прибор для измерения давления в разрыв штатной магистрали. Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания. Какое должно быть давление в топливной рейке? В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак. Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто. О чем может свидетельствовать слишком низкое давление топлива в рейке? Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ. Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе. Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса. Контролировать работу своего автомобиля нужно регулярно. Касается это и такого мероприятия, как замер давления в топливной рампе. О том, для чего нужна данная процедура, а также — как замерить давление в топливной рампе, мы сегодня и поговорим. Как выглядит топливная рампа? Так выглядит топливная рампа Для начала, нужно отметить, что замер давления в топливной рампе необходимо делать тогда, когда вы проводите диагностику системы подачи топлива и питания транспортного средства. Говоря проще, рассматриваемая процедура необходима для того, чтобы определить наличие поломок в подаче топлива к форсункам. Признаки проблем Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным. В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси. Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах. Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах. Подготовка к замеру Внешний вид манометра, которым можно измерить давление в топливной рампе Для начала, подготовьте все необходимые приборы. К ним относится манометр, который располагает максимальным давлением от шести до десяти атмосфер. Если же запас максимального давление будет слишком большим, то это может привести к тому, что его показания, которые нам нужны, окажутся не очень точными. Помимо этого, вам понадобится шланг, внутренний диаметр которого равен девяти миллиметрам, а также сантехническая пакля. Впрочем, паклю можно легко заменить фум-лентой или другими изолирующими материалами, характерными для сантехнических работ. Данный уплотнитель нам понадобится для того, чтобы сделать место стыка трубки манометра и вышеназванной трубки максимально плотным. Всё это нужно будет скрутить вместе и очень хорошо затянуть при помощи хомута. По сути, это и есть прибор, который нам нужен для работы. Если же вы не желаете заниматься подобными действиями, то ничто не мешает вам приобрести готовый прибор, цена которого находится на отметке около сорока американских долларов. Этим вы значительно облегчите себе задачу по поиску ответа на вопрос, как померить давление в рампе. Инструкция по проверке Первое, что нужно сделать, так это выключить зажигание и открыть капот автомобиля. Далее находим топливную рампу форсунок, которая может размещаться в передней части капота. Впрочем, точное её место расположения нужно искать в инструкции к вашему автомобилю. На рампе должна располагаться пробка штуцера давления горючего, которую необходимо отвинтить, как и ниппель. Для этого уместно применять золотник. Проводим замер давления в топливной рампе Найдите подходящую тару или же просто большую тряпку, которая подставляется под низ. Она поможет собрать топливо, которое может немного вылиться. К слову, надевайте защитные очки, чтобы бензин не попал вам в глаза. Теперь нужно установить шланг манометра непосредственно на сам штуцер, прочно закрепив его при помощи хомута. После этого проводится проверка давления. Вам нужно четыре показателя, которые соответствуют значениям на включённом зажигании, на холостом ходу, без трубки регулятора давления, и с пережатой сливной трубкой. Стандартные значения давления В первом случае, когда зажигание включено, давление в топливной системе должно находиться в рамках трёх атмосфер, и не спускаться ниже этого уровня. Холостой ход может демонстрировать давление около двух атмосфер, что, также, является нормой. Без трубки регулятора давления показатель должен быть равен трём целым и трём десятым атмосферы. А вот передавленная трубка укажет на давление вплоть до семи атмосфер. Существует ещё один необязательный параметр. Мы говорим о давлении при подгазовке. Оно должно увеличиваться до трёх атмосфер, после чего сразу же спускаться до уровня в две с половиной атмосферы. И, помните, что вам нужно убедиться в отсутствии повреждений топливной системы, иначе показатели будут значительно отличаться от реальных. Завершаем работу После того, как топливо было нагнетено в систему, нужно выключить зажигание и убедиться в том, как же именно будет вести себя стрелка манометра. Так, давление должно сразу же снизиться до семи десятых Бар, и прочно установиться на этой метке. Когда же давление падает сразу к нулевому уровню, то это говорит о наличии проблемы в регуляторе давления горючего. Чаще всего, приходится снимать и менять РДТ или же обратный клапан, который находится в механизме моторчика бензонасоса. Проверьте фильтр топливного насоса Постарайтесь увеличить обороты мотора до показателя в три тысячи. Вам нужно внимательно следить за поведением стрелки. Если она начинает падать, то это говорит, что у вас возникли проблемы с самим бензонасосом. А вот если топливный насос не способен долгое время создавать необходимого давления, то это подскажет о том, что велика вероятность того, что топливный фильтр был забит посторонними предметами. В частности, вам нужно проверить сеточку этого фильтра. При необходимости, она должна быть заменена новой. Если есть необходимость, замените весь топливный насос (на фото Лифан Бриз) Если же все вышеназванные советы вам не помогли, то это значит, что нужно проводить более серьёзные замеры, включая диагностику регулятора холостого хода, компрессию в цилиндрах и так далее. Работать с подобными элементами автомобиля стоит только тогда, когда вы точно знаете, что делаете. Иначе, уместно обратиться в специализированные автомобильные мастерские. Короткое видео, которое поможет вам разобраться в процессе:

Предыдущая статьяКак заменить салонный фильтр на лада гранта

Следующая статьяКак занизить ваз 21099

Замер давления топлива на Toyota — Авторемесленник

Т.009

ИНСТРУКЦИЯ ПО ЗАМЕРУ ДАВЛЕНИЯ ТОПЛИВА



Замер лучше выполнять на свежем воздухе, т. к. возможен выброс топлива и последующее вытекание его из топливопроводов. Двигатель должен быть полностью остывшем.



№ пункта	Название	Содержание	Примечание
	удостоверьтесь, что напряжение аккумулятора составляет не менее 12 В
	сбросьте остаточное давление в топливном баке	снимите крышку заливной горловины
	очистите место соединения топливопровода с топливной магистралью
	выверните полый болт штуцерного соединения в торцевой части топливной магистрали		накидной ключ на 17
	подключите манометр к топливной магистрали, не забыв установить с обеих сторон стыковочных муфт шланга манометра и впускного топливного шланга одноразовые уплотнительные медные шайбы (рис. 1)		манометр должен быть рассчитан на измерение давления не ниже 3,5 кГс/см2. Нужна стыковочная муфта (см. рис. 1). Также нужен специальный болт (рис. 2). Одноразовые шайбы должны быть в пределах как на рисунке 3.
	при помощи провода-перемычки замкните между собой клеммы +В и FP диагностического разъема DLC1.		см. видео
	не запуская двигатель, включите зажигание
	считайте показания манометра и сравните результат с нормативными требованиями	если результат измерения превышает допустимое значение, проверьте проходимость линии возврата топлива. Если проходимость линии не нарушена, замените регулятор давления топлива. При чрезмерно малом давлении пережмите линию возврата топлива – если давление возрастет, замените регулятор  давления. В противном случае проверьте состояние линии подачи топлива, топливного фильтра и бензонасоса.	результат можно записать в таблицу ниже.
	уберите перемычку из диагностического разъема
	запустите двигатель и измерьте давление топлива при холостых оборотах	сравните результат измерения с нормативными требованиями. Если давление выходит за пределы допустимого диапазона, проверьте состояние вакуумного шланга, также проверьте регулятор давления топлива.	результат можно записать в таблицу ниже.
	заглушите двигатель и удостоверьтесь, что остаточное давление в топливной системе составляет в течение последующих пяти минут не менее 1,5 кГс/см2.		если давление быстро падает, следует проверить на наличие утечек регулятор давлении, бензонасос и инжекторы впрыска







	Результат измерения, кГс/см2	Норма, кГс/см2
давление топлива при включенном зажигании		2,7-3,1
двигатель работает на холостых оборотах		2,2-2,6



---

КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА

ВВЕДЕНИЕ

В прошлом лучшими способами выявления проблем с топливными насосами были аналоговые и практические средства. Со временем проблемы, связанные с топливным насосом, можно диагностировать с помощью манометра и вольтметра.

Лучшим инструментом для определения проблемы с подачей топлива является сканер. Старые автомобили легко заводились простым поворотом ключа. Это гарантирует, что вакуумная диафрагма регулирует давление топлива в автомобиле.

К сожалению, этот метод больше не работает для современных автомобилей. Это потому, что они включают как минимум два модуля и различные датчики. Все они связаны высокоскоростной последовательной шиной данных для управления топливным насосом. В отличие от того, что вы думаете, это не усложняет процесс диагностики. Это скорее упрощает его и экономит ненужный расход топлива.

ЗАЧЕМ НУЖНО ПРОВЕРЯТЬ ДАВЛЕНИЕ ТОПЛИВА?

Для оптимальной работы топливной системы автомобиля необходимо как минимум четыре важных компонента. Этими компонентами являются топливный насос, датчик давления топлива, топливная рампа и ECU. Если давление топлива не достигает уровня, требуемого производителем, автомобиль, скорее всего, не будет реагировать. Поэтому очень важно перед поездкой проверить давление топлива в автомобиле. Когда давление топлива низкое, машина начинает «капризничать», и вы начинаете замечать у машины новые признаки. Это часто приводит как минимум к неудобствам, а в худшем к огромной головной боли. Каковы симптомы, спросите вы?

Одним из таких признаков является отсутствие реакции дроссельной заслонки. Для правильной работы автомобилей необходима соответствующая подача топлива в цилиндры. При низком давлении топлива цилиндры не получают столько топлива, сколько им требуется, поэтому начинают капризничать. Затем вы замечаете задержки, которые указывают на то, что что-то не так с давлением топлива.

Одной из причин, по которой вам трудно завести автомобиль, является низкое давление топлива. Чтобы автомобиль завелся, ему нужно много топлива, но он не получает его из-за неисправности или низкого давления топлива. Если вы заметили, что вам требуется больше времени, чтобы завести машину, вам следует проверить давление топлива. Трепещущий и заикающийся звук при попытке завести машину также является признаком того, что нужно проверить давление топлива.

Заглохший двигатель — явный признак того, что нужно проверить давление топлива. Должен ли двигатель глохнуть на ходу или на холостом ходу, если давление топлива низкое или колеблется? Низкое давление топлива также может привести к тому, что на вашем автомобиле загорится индикатор «проверьте двигатель».

КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА.

Прежде чем мы поговорим о том, как проверить давление топлива с помощью диагностического прибора, давайте сначала обсудим, что такое диагностический прибор. Сканер — это электронное устройство, которое используется для взаимодействия, диагностики и иногда перепрограммирования модулей управления автомобилем. Являясь важным диагностическим инструментом для автомобилей, сканеры имеют широкий спектр функций. Их функции включают считыватель кода, возможность просмотра и сортировки данных в реальном времени и проверки давления топлива. Поскольку инструменты сканирования предназначены для практического общения с автомобилем, это довольно удобный инструмент, когда вы пытаетесь выяснить, что не так с вашим автомобилем. Сканирующий прибор позволяет убедиться, что модули, управляющие топливным насосом, получают правильные инструкции.

Пошаговый процесс проверки давления топлива с помощью диагностического прибора:

ШАГ 1: Попробуйте завести автомобиль на некоторое время.

Перед проверкой давления топлива необходимо ненадолго завести автомобиль при прогреве двигателя, что является важным шагом. Это связано с тем, что холодные двигатели могут изменить показания давления топлива, если действительно есть проблема с давлением топлива. Разумнее завести двигатель автомобиля и, возможно, вывезти машину на десятиминутную поездку, чтобы прогреть двигатель.

ШАГ 2: Подключите диагностический сканер OBD-II к автомобилю.

Если вы решили купить сканер с проводом, первое, что нужно сделать, это найти в машине разъем для OBD-II. Затем розетка подключается к проводному сканеру перед запуском двигателя. Вы можете найти розетку прямо под приборной панелью, возможно, скрытую под пластиковой накладкой. Беспроводные сканеры часто подключаются к приложению, которое доступно на смартфонах и планшетах. Чтобы присоединиться, вы подключаете устройство OBD-II и подключаетесь к приложению.

ШАГ 3: Найдите сохраненные коды ошибок OBD-II

Чтобы сэкономить время, лучше всего сначала проверить, есть ли сохраненные коды ошибок. Любая проблема с подачей топлива в двигатель могла быть отмечена в памяти ЭБУ как код ошибки. Некоторые из известных кодов ошибок OBD-II, которые сохраняются в связи с проблемами топливной системы, включают:

• Код ошибки P0203: Этот код определяется как неисправность цепи форсунки цилиндра 3. Наличие этого кода указывает на то, что ECM обнаружил проблему с форсункой. Это также указывает на проблему в цепи форсунки цилиндра 3.
• Код ошибки P0170: Этот код определяется как неисправность корректировки подачи топлива (ряд 1). Его наличие указывает на проблему, связанную с тем, что корректировка топлива выходит за пределы диапазона, указанного производителем. Это обнаружение за пределами диапазона может быть положительным или отрицательным.
• Код ошибки P0171 : Этот код определяется как система слишком бедная, ряд 1. Этот код появляется, когда в выхлопных газах слишком много кислорода. Кислородный датчик обнаруживает эту проблему в ряду 1.
• Код ошибки P0191 : Этот код определяется как диапазон цепи датчика давления в топливной рампе. Этот код ошибки возникает, когда от датчика давления в топливной рампе поступают противоречивые показания. Часто появляется с кодами ошибок P0171 и P0172.
• Код ошибки P0172 : Этот код возникает, когда бензина слишком много, настолько, что он достигает форсунок. Этот код появляется, когда бензина слишком много, и блок управления двигателем не может его отрегулировать. Он показал, что в воздушно-топливной смеси недостаточно кислорода.

ШАГ 4. Просмотрите текущие данные о давлении топлива.

Если нет явных проблем, которые зафиксированы в легендарных кодах ошибок, следующее, что нужно сделать, это проверить систему подачи топлива. Этот анализ выполняется путем измерения давления топлива и расхода топлива. Чтобы получить правильные результаты, вам нужен считыватель кодов OBD-II для измерения данных двигателя в реальном времени. Затем вы подключаете диагностический считыватель к автомобилю и считываете параметры двигателя. Когда это будет сделано, выберите опцию системы подачи топлива. Это позволяет вам контролировать различные параметры топливной системы, например, давление в топливной рампе.

Вы можете точно измерить фактическое давление топлива в автомобиле при работающем двигателе. Все, что вам нужно сделать, это выбрать вариант, наиболее близкий к «определенному параметру давления топлива» в меню. Это приведет к отображению текущего давления топлива в автомобиле. Можно раскрутить двигатель автомобиля хоть до 1500 об/мин, подержать пару секунд, а потом снова докрутить до 2500 или 3000 об/мин. Это позволит вам узнать, остается ли текущее давление топлива постоянным под нагрузкой.

ЗАКЛЮЧЕНИЕ

Очень важно понимать важность давления топлива. Знание того, как правильно проверить давление топлива, значительно сократит вашу рабочую нагрузку вдвое и сделает вас более ценным. Используя сканер, вы можете легко выполнить множество диагностических процессов, сидя за рулем автомобиля вашего клиента. Это эффективно повысит вашу производительность и повысит точность. Это приводит к продуктивному и прибыльному рабочему месту с авторитетным именем и меньшими потерями усилий.

Балансировка давления топливной форсунки | Специалисты по обслуживанию автомобилей

Не уверены, что это система ERFS? Ищите датчик давления в топливной рампе на топливной рампе.

Топливные форсунки обеспечивают постоянную подачу топлива при заданном давлении и объеме. Ранние разработки использовали своего рода замкнутый цикл, называемый системой возвращаемого типа. В них давление в топливной рампе регулировалось предохранительным клапаном, расположенным в топливной рампе, который можно было несколько изменить, связав его с разрежением во впускном коллекторе. Излишки топлива сбрасывались и возвращались в бак по обратке, отсюда и такое название.

Все относительно Поддержание перепада давления на форсунках зависит от регулировки давления в топливной рампе по отношению к изменению абсолютного давления на впуске. Давление на впуске и, следовательно, на наконечнике форсунки зависит от разрежения во впускном коллекторе. Разница между вакуумом на впуске и атмосферным давлением называется абсолютным давлением в коллекторе (MAP). Например, двигатель на холостом ходу с тяговым усилием 20 дюймов/рт. ст. будет иметь MAP примерно 5 фунтов на квадратный дюйм при атмосферном давлении на уровне моря. Чтобы поддерживать перепад 40 фунтов на квадратный дюйм на наконечнике форсунки, давление в топливной рампе должно быть 45 фунтов на квадратный дюйм (перепад 40 фунтов на квадратный дюйм + 5 фунтов на квадратный дюйм MAP). Тем не менее, датчик топливной рампы уже связан с MAP, и сканирующий прибор PID показал бы 40 фунтов на квадратный дюйм. А если вы подключите механический манометр, привязанный к атмосферному давлению, показания манометра будут всего 30 фунтов на квадратный дюйм (45 фунтов на квадратный дюйм минус 15 фунтов на квадратный дюйм атмосферного давления). Вот почему они не будут читаться одинаково в работающей системе ERFS.

Позже были разработаны безвозвратные системы, которые упростили систему и уменьшили нагрев топлива в топливном баке. В этих системах клапан сброса давления был перенесен на узел топливного насоса в баке, что позволяло избытку немедленно возвращаться, не перемещаясь полностью к двигателю и обратно. Однако давление в топливной рампе должно было оставаться постоянным, поскольку оно не зависело от впуска, как в старой конструкции.

Поддержание константы
В 1998 году компания Ford представила ERFS, или электронную безвозвратную топливную систему. Эта система уникальна тем, что в ней отсутствуют механические средства регулирования давления топлива. Вместо этого давление топлива постоянно поддерживается электронным способом за счет изменения времени работы топливного насоса.

Это дает уникальное преимущество в подаче топлива к двигателю. Чтобы через форсунки проходило нужное количество топлива, перепад давления между рампой форсунки и впускным отверстием должен оставаться как можно более постоянным. Эта система позволяет именно это, используя специальный датчик давления/температуры топливной рампы. Датчик установлен на топливной рампе и связан с вакуумом во впускном коллекторе. Это ключевой датчик обратной связи для модуля управления двигателем (ECM), который, в свою очередь, отправляет команду изменения рабочего цикла на модуль подачи топливного насоса (FPDM) ​​для поддержания постоянного перепада давления при переменных нагрузках.

Система ERFS использует специальный модуль топливного насоса для изменения скорости насоса. Это типичная схема, но проверьте информацию о сервисе, чтобы получить точную схему автомобиля, над которым вы работаете.

FPDM управляет цепью заземления топливного насоса, и, передавая команду ECM через собственный рабочий цикл, топливный насос может быстро включаться и выключаться. Это приводит к изменению скорости насоса и соответствующему изменению давления.

FPDM также оснащен схемой контроля топливного насоса, которая отправляет один из трех сигналов обратно в ECM и используется для диагностики неисправностей в FPDM, топливном насосе и соответствующей проводке.

Как это работает
Подача топлива включается при включении зажигания, выключении двигателя на одну секунду, а также во время проворачивания коленчатого вала или режима работы, как только ECM получает сигнал от датчика положения коленчатого вала (CKP). Основываясь на обратной связи от датчика давления в топливной рампе, ECM отправляет заданный сигнал рабочего цикла в диапазоне от 5 до 51 процента на FPDM. FPDM удваивает эту команду рабочего цикла и использует ее для включения топливного насоса. Например, 40-процентный рабочий цикл, заданный блоком управления двигателем, приведет к 80-процентному включению топливного насоса. Если все в порядке, FPDM отправит сигнал рабочего цикла 50% обратно в ECM по цепи контроля топливного насоса, сообщая ECM, что FPDM включен и работает правильно.

СТРАНИЦА 2

Синяя кривая — это сигнал FP_M, возвращаемый в ECM, сообщающий о том, что он не понимает команду. Красная кривая — это команда рабочего цикла ECM, а коричневая — ток насоса.



Проверка расхода форсунок с помощью инструмента Форсунки обеспечивают подачу определенного количества топлива в соответствующие цилиндры. Однако, если цапфы залипают или протекают, эта задача не будет выполнена, и возникнут проблемы с управляемостью. Один из методов проверки расхода форсунки называется проверкой баланса форсунки. В этом тесте каждая форсунка активируется вручную (сканирующим прибором или инструментом ручной активации) и отмечается соответствующее падение давления в топливной рампе. После того, как все форсунки были протестированы, падение давления сравнивается, чтобы увидеть, является ли какое-либо из них значительно меньше или больше, чем другие. Это может занять много времени, особенно если вам нужно подключить инструмент активации к каждому инжектору. Но подождите минутку. В системе Ford ERFS есть датчик давления в топливной рампе, не так ли? Могу ли я вместо этого использовать этот сигнал для контроля падения давления на форсунках? Хотя я пробовал этот метод с некоторым успехом, лучшим выбором является датчик давления SenX ES300. Он соединяется с топливной рампой на клапане Шредера или может быть подключен с помощью большинства профессиональных приборов для измерения давления топлива, в которых используется быстроразъемное соединение. ES300 показывает падение давления как положительный сдвиг напряжения на осциллографе, и пики должны быть относительно равномерными, если расход топлива через форсунки одинаков. Расположение датчика Шредера в топливной рампе на двигателях V6 и V8 будет влиять на амплитуду перепада давления между рядами, поэтому сначала попробуйте его на заведомо исправных системах.

Если ECM требует выключения топливного насоса, он отправляет командный сигнал от 70 до 81 процента на FPDM. Если FPDM отправляет или видит какой-либо другой рабочий цикл, FPDM вернет сигнал 25-процентного рабочего цикла на линию контроля, давая ECM знать, что он либо не получил сообщение, либо сообщение не имело смысла. Возврат 75-процентного рабочего цикла на линии контроля позволяет ECM узнать, что FPDM обнаруживает проблему в топливном насосе или в проводке между насосом и модулем.

Сигнал контроля топливного насоса можно просмотреть непосредственно с помощью цифрового мультиметра (DMM), графического мультиметра, осциллографа или сканирующего прибора с использованием расширенных данных. Однако, в зависимости от диагностического прибора, идентификатор параметра FP_M (PID) может отображать фактический рабочий цикл или одно из следующих значений:
* Для фактического возврата 25 процентов: 15-60 процентов PID
* Для фактического возврата 50 процентов: 80- 125 процентов PID
* Для фактического возврата 75 процентов: 250-400 процентов PID

Советы по тестированию
Проверить давление топлива можно так же просто, как подключить диагностический прибор и просмотреть PID FRP (давление в топливной рампе) и FRP_DSD (требуемое давление в топливной рампе) в потоке данных. Если есть проблема с цепью датчика, ищите коды P0192 (низкий уровень цепи) или P0193 (высокий уровень цепи). Датчик использует опорное напряжение 5 В и заземление, подаваемое контроллером ЭСУД, что можно проверить с помощью методов проверки падения напряжения. Если они проходят, убедитесь, что сигнальный провод от датчика к ECM не поврежден, прежде чем осуждать датчик.

Сигнал FP_M теперь составляет 50 процентов, сообщая, что все в порядке. Насос работает почти на 100 процентов.

Если модуль ECM увидит, что сигнал давления в топливной рампе не соответствует заданному, он запишет код P0191 (диапазон FRP/характеристики). Это может означать неисправность датчика давления, его вакуумной магистрали, насоса или магистралей подачи в рейку. Вы можете проверить целостность датчика PID давления в топливной рампе, измерив давление топлива с помощью механического манометра. Имейте в виду, однако, что датчик относится к вакууму во впускном коллекторе, а ваш датчик относится к атмосферному давлению. Это означает, что они согласятся только с неработающим двигателем. Проверка давления топлива во время работы может привести к разнице в 7-10 фунтов на квадратный дюйм. Как только сигнал датчика будет проверен, устраните неисправность, как и любую другую жалобу на давление топлива.

Вы можете проверить давление топлива и целостность датчика давления в топливной рампе с помощью механического манометра. Просто помните, что двое будут соглашаться только при выключенном двигателе.

Наконец, P0190 (FRP застрял в диапазоне) означает, что сигнал датчика к ECM не изменяется, когда ожидается. Вероятна неисправность датчика, проверьте, используя двунаправленную способность вашего диагностического прибора запускать топливный насос на разных скоростях и отслеживая изменение давления в рампе как на механическом манометре, так и на сканирующем приборе. Если давление меняется на механическом манометре, но не на сканирующем приборе, проверьте датчик, чтобы увидеть, меняется ли сигнал на ECM. Делайте тесты короткими, особенно если насос работает на полной скорости, чтобы избежать ненужного износа насоса.

Как проверить датчик давления в топливной рампе с помощью мультиметра 2022

Как проверить датчик давления в топливной рампе с помощью мультиметра. Если вы столкнулись с аварийным светом в двигателе вашего автомобиля, проверьте признаки и определите неисправную деталь. Если вы обнаружили, что датчик давления в топливной рампе неисправен, выберите его проверку.

Но! Вы знаете, как это проверить?

Если нет! Затем возьмите мультиметр и проверьте различные параметры, чтобы проверить эффективность модуля.

Начнем!

Причины отказа датчика давления в топливной рампе

Наиболее распространенные причины отказа включают:

• Электрическая неисправность
• Механические проблемы
• Грязный топливный бак
• Засорился входной фильтр насоса
• Нет надлежащей вентиляции бака

Признаки и симптомы неисправности датчика давления в топливной рампе

• Плохая топливная экономичность
• Плохая производительность
• Высокий расход топлива
• Получает меньше миль на галлон
• Плохое ускорение.
• Проблемы с запуском автомобиля
• Остановка
• Неправильное сгорание топлива
• Включается контрольная лампа двигателя
• Утечка в топливной системе

• Проблемы с работой двигателя

В случае сканера OBD2 в виде кода появится код P0452.

Оборудование и инструменты для обеспечения безопасности

Всякий раз, когда вы работаете с электрическим устройством, безопасность превыше всего.

Во избежание несчастных случаев попробуйте использовать следующие:

• Электрические средства индивидуальной защиты
• Электроизолирующие резиновые перчатки
• Трещотка
• Розетка
• Цифровой мультиметр
• Технические характеристики/руководство

Берем мультиметр и начинаем искать неисправность датчика давления в топливной рампе.

Проверка датчика давления в топливной рампе с помощью мультиметра

Найдите датчик давления в топливной рампе

Датчики давления можно найти в дизельных и бензиновых двигателях. Он находится ближе к середине топливной рампы. Вы можете увидеть модуль, подключенный к ECU (блоку управления двигателем).

Снятие датчика давления в топливной рампе

Обнаружив датчик, аккуратно снимите его с места. Обратитесь к рекомендациям, перечисленным в руководстве. Это поможет вам лучше понять процедуру.

Визуальный осмотр

Осмотрите датчик на наличие физических повреждений, коррозии, грязи или жира. Проверьте наличие ослабленных соединений. В случае коррозии очистите датчик давления в топливной рампе проволочной щеткой.

Процедура

1. Перед началом процесса отключите давление в топливной рампе.
2. После отключения включить автомобиль.
3. Возьмите мультиметр и установите на нем параметр напряжения.
4. Подсоедините черный провод к отрицательному проводу датчика.
5. Подсоедините красный провод к положительному проводу датчика.
6. После подключения проводов наблюдайте за результатами на дисплее мультиметра.
7. Запишите результаты.
8. Сравните результаты напряжения устройства со спецификациями.
9. Значение, отличное от указанного, указывает на неисправный модуль. Возможно, вам требуется ремонт или замена датчика давления в топливной рампе.
10. Ненормальные значения указывают на то, что датчику что-то мешает подавать надлежащее давление во всю систему.
11. Если значение соответствует спецификации, проверьте проводку.
12. Откройте капот автомобиля и проверьте проводку.
13. Отсоедините провода и проверьте проводку, подключив каждую заново.
14. Обеспечьте использование тестового блока для диагностики проводки.
15. Если проблема все еще не решена, обратитесь к профессионалу.

Стоимость замены датчика давления в топливной рампе

• В среднем модуль стоит около 281-330 долларов.
• Стоимость рабочей силы составляет около 182-231 долларов США.
• Детали стоят 99 долларов США

Заключение

Знаете ли вы, как проверить неисправный датчик давления в топливной рампе?

Если нет! Возьмите цифровой мультиметр и сделайте свою работу. Он прост в использовании и обеспечивает точные значения. Вы можете проверить напряжение, сопротивление и многие другие параметры с помощью цифрового мультиметра.

Не забудьте включить двигатель во время проверки датчика давления. Сохраняйте руководство по эксплуатации для сравнения результатов, чтобы убедиться в эффективности датчика. Соблюдайте надлежащие меры безопасности, прежде чем выбрать какой-либо тест.

РЕШЕНО: Как заменить CODE PO193 ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ РАСПРОДАЖЕ 2007 Ford Focus — 2005-2007 Ford Focus

Второе поколение Ford Focus.

94 вопроса Посмотреть все

ДОЛЛИ @vadford2007

Рем: 25

1

1

Размещено: 28 мая 2017 г.

Опции

• Постоянная ссылка
• История
• Подписаться

У меня FORD FOCUS 2.0 2007 года, и по данным станции Smog Check он не прошел. Итак, пришлось пойти в AUTO ZONE и проверить его, и код показывает P0193 FUEL RAIL PRESSURE SENSOR. У меня пробег около 298 000 миль. Как его заменить .. Дилер FORD оценивает от 500 до 600 долларов.

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 2

Отмена

Выбранное решение

Джимфиксер @jimfixer

Респ: 101. 6k

18

180

301

Размещено: 28 мая 2017 г.

Опции

• Постоянная ссылка
• История

Я считаю, что если у вас есть код P093, это обычно вызвано забитым топливным фильтром. Начните там, сбросьте коды и покатайтесь день, если код вернется, переходите к топливному насосу. Если насос какое-то время прокачивал топливо через забитый фильтр, он может терять давление, поэтому проверьте давление в рампе. Если вам нужно заменить датчик, это видео поможет вам .com/en/catalog/ford,…

Надеюсь, это поможет

Был ли этот ответ полезен?

Да №

Оценка 6

Отменить

старая турция03 @oldturkey03

Респ: 706.1k

807

818

2,2к

Размещено: 28 мая 2017 г.

Опции

• Постоянная ссылка
• История

@vadford2007 помните, что существует несколько причин появления этого кода ошибки. Таким образом, вы хотите убедиться, что вы проверили все:

Неисправный датчик давления в рампе (FRP)

Жгут проводов FRP открыт или закорочен

Плохое электрическое соединение цепи FRP

Неисправный топливный насос

Неисправный топливный фильтр

Датчик FRP расположен вверху по центру топливной рампы к форсункам. К нему подключена вилка для проводки и вакуумная линия. Если вы опубликуете несколько изображений вашего двигателя, я уверен, что мы сможем указать на это для вас. Чтобы заменить его, вы всегда должны сначала сбросить давление в топливной магистрали. Вы можете сделать это, удалив предохранитель модуля управления топливным насосом (FP) в блоке предохранителей. Затем запустите двигатель и дайте ему поработать на холостом ходу, пока он не заглохнет. Как только он заглохнет, вы можете попробовать провернуть его пару раз для любого остаточного давления. Отсоедините аккумулятор (убедитесь, что у вас есть радиокод на тот случай, если он понадобится радио вашего автомобиля). Отсоедините вакуумную линию и электрическую вилку. Затем с помощью гаечного ключа снимите датчик….

Был ли этот ответ полезен?

Да №

Оценка 6

Отмена

Датчик давления в топливной рампе 🏎️ Симптомы неисправности и стоимость замены

Топливная рейка выполняет важную функцию в автомобиле — она подает топливо к топливным форсункам. Цилиндры двигателя вашего автомобиля должны получать правильное количество топлива при оптимальном для работы давлении, а датчик давления в топливной рампе следит за тем, чтобы это происходило. Работа датчика заключается в расчете давления и передаче необходимой информации в ЭБУ.

После этого ЭБУ принимает решение о правильной подаче топлива. Когда датчик давления в топливной рампе выходит из строя, он может прервать подачу топлива в двигатель и вызвать его разрушение. Нам не нужно подробно останавливаться на нежелательной ситуации.

Автомобильные датчики подвержены повреждениям в результате постоянного воздействия тепла, загрязняющих веществ и общего износа. К сожалению, датчик топливной рампы не самый прочный из компонентов, так как он довольно легко выходит из строя.

В этой статье мы рассказываем о признаках неисправности датчика давления в топливной рампе, его функциях, расположении и стоимости замены в случае необходимости.

• Функция
• Состав
• Расположение
• Симптомы неисправности
• Замена
• Проверка
• Самостоятельная работа

Какова функция датчика давления топлива?

Как упоминалось ранее, датчик отслеживает давление топлива в топливной рампе. Когда датчик обнаруживает эти данные, они отправляются в блок управления двигателем или ECU. Оттуда ECU анализирует данные и вносит необходимые изменения в количество впрыскиваемого топлива наряду с синхронизацией впрыска. Это позволяет повысить производительность двигателя в любых условиях движения.

ЭБУ также указал правильное количество топлива, необходимое двигателю. Вопреки мнению многих водителей, чем больше топлива заливается в камеру сгорания, тем меньше расход топлива автомобиля. Кроме того, сокращается срок службы компонентов, влияющих на выбросы, а избыточный углерод выбрасывается в воздух.

Поскольку большинство современных автомобилей максимально экологичны, это делает датчики давления в топливной рампе жизненно важными элементами двигателя, которые должны работать постоянно.

Состав датчика давления топлива

Датчик давления в топливной рампе содержит чувствительный элемент внутри, соединенный со встроенной электронной схемой. Чувствительный элемент получал топливо под давлением по каналу внутри корпуса датчика. Затем давление преобразуется в электрическое напряжение. Усиленное схемой напряжение подается на ЭБУ через электрические контакты.

Датчик представляет собой резистивный датчик деформации. Его действие основано на пьезорезистивном эффекте. Что это? Пьезорезистивный эффект предполагает, что электрическое сопротивление проводника различается в зависимости от продольной механической деформации. Внутри чувствительного элемента находится множество полупроводниковых пленок на основе кремния.

Кроме того, активен датчик давления в топливной рампе. Он должен питаться от источника напряжения, в идеале +5В. На электрическом разъеме есть 3 контакта: напряжение питания (AU), выходное напряжение (UV) и земля.

Сигнал, генерируемый датчиком в зависимости от давления топлива, находится в диапазоне от 0 до 70 мВ. Затем электронная схема преобразует его в напряжение в диапазоне от 0,5 до 4,5 В.

Диапазон измерения датчика давления в топливной рампе составляет от 0 до 1800 (2000) бар. Точность измерения датчика играет важную роль в обеспечении правильной работы системы впрыска. При среднем давлении впрыска разница между измеренным давлением и фактическим значением не должна превышать ± 2%.

Сигналы датчика давления в топливной рампе являются частью замкнутого контура управления впрыском. Когда водитель нажимает на педаль газа, ЭБУ измеряет количество топлива, необходимое для получения необходимого крутящего момента двигателя.

Расположение датчика давления в топливной рампе

Датчик давления топлива находится на топливной рампе рядом с впускным коллектором. В качестве альтернативы он может располагаться и на топливопроводе, но это встречается крайне редко. Загляните под впускной коллектор, и мы заверяем вас, что вы найдете топливную рампу, форсунки и датчик давления в топливной рампе.

Неисправность датчика давления в топливной рампе Симптомы

При выходе из строя датчика давления в топливной рампе двигатель начинает работать в аварийном режиме, поскольку он не содержит данных о значении давления в рампе. В этом случае за давление отвечает ЭБУ.

Датчик давления топлива можно считать слабым звеном в системе. Владельцы жалуются на хрупкость этого компонента, так как он может выйти из строя при более высоких температурах.

Многие задаются вопросом, нужно ли менять рампу высокого давления вместе с датчиком. Нет, это не так. Нужно заменить только датчик, а это 15-минутная работа.

Затрудненный запуск автомобиля

В случае неисправности датчика топливной рампы в ЭБУ отправляется неверная информация, которая меняется вместе с настройками. В результате подача топлива непреднамеренно прерывается, что затрудняет запуск двигателя.

Низкая производительность двигателя

Производительность вашего автомобиля серьезно пострадает, если датчик давления в топливной рампе выйдет из строя. Вы попытаетесь ускориться, но из-за нехватки топлива двигатель не сможет обеспечить достаточную мощность, и ускорение будет плохим.

Кроме того, неисправный датчик давления посылает смешанные сигналы в ЭБУ, поэтому блок может увеличить количество топлива, впрыскиваемого в двигатель. В конечном итоге вы теряете больше топлива и вам приходится чаще заправлять бак.

Лампа «Проверьте двигатель»

Возможно, первый симптом, который вы заметите, — загоревшаяся лампа «Проверить двигатель» указывает на проблему в автомобиле, которую необходимо устранить как можно скорее. ЭБУ загорается, как только обнаруживает неисправность датчика давления топлива. Как правило, обязательно заходите к механику, если на приборной панели вашего автомобиля когда-либо мигает свет.

Если у вас есть сканер OBD2, вы можете самостоятельно считать коды неисправностей.

Двигатель глохнет

Неправильная подача топлива в двигатель приводит к беспрецедентной остановке двигателя. Независимо от того, как сильно или сколько раз вы пытаетесь, двигатель отказывается запускаться снова. Если это происходит часто, датчик давления топлива может работать недостаточно правильно, чтобы отправлять правильную информацию в ЭБУ. Следовательно, если ECU не может выполнить необходимые настройки, у вашего автомобиля начнут возникать дополнительные проблемы.

Низкий расход топлива

Еще один симптом, который вы заметите, это расход топлива, отличный от обычного. Расход топлива может быть как выше, так и ниже обычного измерения, что поначалу может показаться хорошим, но в долгосрочной перспективе вашему двигателю это не понравится.

Как часто следует заменять датчик давления в топливной рампе

Теоретически вам никогда не придется заменять датчик давления в топливной рампе вашего автомобиля. Чаще всего эти детали изготавливаются на весь срок службы автомобиля. Но, как и во всех других частях автомобиля, может наступить время, когда датчик давления в топливной рампе выйдет из строя. К сожалению, они, как правило, выходят из строя практически без предупреждения и вынуждают вас заменить весь компонент.

Хорошей новостью является то, что, хотя эти детали выходят из строя внезапно, симптомы повреждения проявляются некоторое время назад. Вот почему важно знать и понимать, что означают эти признаки, чтобы вы могли распознать повреждение на ранних стадиях и проверить автомобиль.

Можно ли ездить с неисправным датчиком давления в топливной рампе?

Возможно, худшая часть езды на автомобиле с неисправным датчиком давления в топливной рампе заключается в том, что вы можете даже не знать о наличии проблемы под капотом. С другой стороны, вы не подвергаете себя смертельной опасности, продолжая водить такое транспортное средство. В худшем случае: ваш кошелек опустеет, потому что вам потребуется больше заправок, чем когда-либо.

Однако по мере того, как проблема усугубляется, вы обнаружите, что ваше транспортное средство не так послушно, как раньше. Будет значительно сложнее попытаться завести автомобиль и поддерживать его работу, пока вы находитесь в дороге.

И по мере того, как датчик давления будет приближаться к тому, чтобы полностью умереть на вас, именно тогда возникнет самая большая проблема. Будет непросто заставить машину работать более 5-10 секунд за раз.

После достижения этой точки транспортное средство больше не должно двигаться. Помимо того, что вождение и обслуживание автомобиля с неисправным датчиком давления в топливной рампе будет стоить вам больших денег, вы еще и рискуете собой (и многими другими), находясь за рулем. Лучше всего немедленно убрать автомобиль с дороги и проконсультироваться с механиком.

Итак, неисправность датчика давления топлива проявляется по-разному. То, что у вас пока нет плохих переживаний, не означает, что их не будет в будущем.

Стоимость замены датчика давления в топливной рампе

Средняя стоимость замены датчика давления топлива составляет от 100 до 300 долларов. Хотя фактический компонент будет стоить вам не более 50–150 долларов в зависимости от марки и модели автомобиля, затраты на оплату труда соответствуют цене детали.

Вы можете сделать ремонт своими руками и сэкономить немного денег. Замена датчика давления в топливной рампе довольно проста на большинстве моделей автомобилей. Имейте в виду, что вы будете работать с топливом — оно может воспламениться, если вы не будете осторожны. Будьте осторожны при любом ремонте.

В некоторых моделях автомобилей датчик давления в топливной рампе необходимо перепрограммировать для удаления кодов неисправностей.

Как проверить датчик давления топлива

Чтобы проверить датчик давления в топливной рампе, вам сначала понадобится мультиметр. Выполните указанные шаги последовательно для достижения наиболее точных результатов.

Шаг 1: Отсоедините датчик

Прежде всего, отключите датчик от автомобиля, чтобы начать проверку. Если вы все еще не уверены, где находится датчик, в руководстве пользователя должна быть информация об этом, поэтому обратитесь к нему. Все, что вам нужно сделать, это потянуть за вилку, чтобы отсоединить ее от линии аккумулятора.

Шаг 2. Подсоедините мультиметр

После того, как датчик был отключен от сети, заведите автомобиль и принесите мультиметр. Щупы инструмента должны быть правильно подключены к проводам, чтобы начать тест. Совет: красный щуп должен быть подключен к положительному проводу, а черный — к отрицательному.

После подключения мультиметр должен немедленно начать работать и начать показывать значения на экране. Обратитесь к руководству, чтобы понять, хорошие результаты теста или плохие. Это даст вам информацию о правильных требованиях к напряжению.

Шаг 3: Анализ результатов

Теперь, когда у вас есть некоторое представление об уровнях напряжения, взгляните на показания мультиметра. Значения в пределах диапазона или отличаются? Неправильные значения означают, что что-то мешает датчику определить правильное давление или вся система неисправна.

Шаг 4: Проверка проводки

Во время сравнения значения могут оказаться правильными, но это не гарантирует, что датчик давления исправен. Серебряная подкладка: избавляет вас от необходимости замены всей системы. Теперь, когда вы знаете, что датчик работает нормально, необходимо проверить проводку. Это общая проблема, с которой борются почти все автовладельцы, поэтому не стоит над ней заморачиваться.

Проверить состояние проводки под капотом. Отсоедините и снова подсоедините все провода, связанные с датчиком, чтобы убедиться, что они находятся в предназначенных для них местах. Мы настоятельно рекомендуем использовать тестовую коробку, поставляемую с автомобилем, при проверке проводки. Поскольку коробка предназначена для модели вашего автомобиля, в ней должны быть все необходимые инструменты.

Если проблема не устранена, примите это как знак обратиться к местному специалисту или в дилерский центр.

Шаг 5. Примите меры предосторожности

Профилактические меры всегда лучше лечения. Чтобы избежать подобных проблем в будущем, рассмотрите возможность приобретения комплекта для обслуживания системы впрыска топлива. Многофункциональный набор инструментов для очистки поможет вам всегда содержать датчики в чистоте. Кроме того, они сохраняют проходы чистыми, чтобы предотвратить любое аномальное повышение давления изнутри.

Это важная часть процесса, и ее никогда нельзя упускать из виду, поскольку грязные топливные фильтры и топливопроводы являются основными индикаторами неисправности топливной системы. Они создают чрезмерную нагрузку на автомобиль и сокращают срок службы двигателя.

Как заменить датчики давления в топливной рампе?

Если вы уверены, что у вас возникла проблема с датчиком давления в топливной рампе, важно заменить эту деталь как можно скорее. Вам все равно придется это сделать, так что нет смысла игнорировать это. Большинство сертифицированных ASE механиков смогут выполнить работу в один миг.

Прежде чем приступить к работе с датчиком давления топлива, механик выведет коды из компьютера автомобиля, чтобы перепроверить, существует ли реальная проблема с проблемой. Затем они выполнят ряд шагов, чтобы эффективно удалить старый датчик давления топлива и заменить его новым. Вот процесс от начала до конца:

• Механик начинает с отключения топливного насоса автомобиля и сброса остаточного давления в топливной системе
• Отсоедините аккумулятор от автомобиля
• Снимите заднее сиденье автомобиля, чтобы найти крышку доступа на полу под ним . Это приводит к сборке топливного насоса. Для этого механику также может потребоваться снять топливный бак из-под автомобиля.
• Разъемы жгута проводов отсоединяются от узла топливного насоса до отсоединения от него топливопроводов.
• С автомобиля снимается весь топливный насос в сборе и из него вынимается датчик давления в топливной рампе.
• Новый датчик давления в топливной рампе устанавливается в узел топливного насоса перед повторной сборкой.
• Только батарея должна быть снова установлена. Автомобиль готов к эксплуатации после того, как будет протестирован новый датчик давления в топливной рампе и все будет собрано.

Вы можете подумать, что этот процесс очень сложен, но большинство механиков должны закончить работу менее чем за час или два.

Можно ли заменить датчик давления в топливной рампе самостоятельно?

Датчик давления топлива не является трансмиссией или распределительным валом автомобиля; заменить не так уж и сложно. Но мы должны сказать, что это не означает, что кто-то должен браться за эту работу.

Если вы плохо разбираетесь во многих деталях автомобиля и не можете работать со многими мелкими деталями узла топливного насоса, лучше доверить это профессионалам. Вы можете серьезно повредить свой автомобиль, если допустите ошибку при замене неисправного датчика давления в топливной рампе.

Как заменить неисправный датчик давления топлива

К счастью для вас, замена неисправного датчика давления топлива — одна из самых простых работ по управлению автомобилем, с которыми вы когда-либо сталкивались.

Вам потребуются следующие предметы:

1. Домкрат
2. Трещотка ⅜
3. Отвертка
4. Гаечный ключ

Ступеньки

Парковка в тени, но в тени

5 90 Выключите двигатель.

Отсоедините аккумулятор автомобиля. Просто отсоедините отрицательный кабель, и это должно отключить питание.

Используйте домкрат, чтобы поднять автомобиль и снять колеса с той стороны, где находится топливный бак. Вот тут-то и пригодится мошеннический гаечный ключ.

После того, как колеса будут сняты, вы должны увидеть 2 штифта на нижней стороне рулевой рубки. Используйте отвертку, чтобы приклеить их к головкам, прежде чем вытаскивать их. Убедитесь, что вы не потеряете их во время процесса.

Используя ⅜, удалите пластиковые винты, расположенные на внутренней рулевой рубке, и снимите корпус. Поместите накладку колпака колеса сбоку. К этому моменту должен быть хорошо виден датчик давления топлива.

Чтобы отсоединить датчик давления, начните с вытягивания электрического провода. Подденьте датчик, чтобы снять его.

Сравните новый датчик со старым. Они похожи? Хороший. Теперь вставьте новый датчик на место, убедившись, что он правильно сидит в своем гнезде. Теперь снова подключите электрическую линию.

Установите на место рулевую рубку и все остальные детали, которые были сняты, и готово! Вы успешно установили новый датчик давления в топливной рампе.

Можете ли вы продать автомобиль с неисправным датчиком давления в топливной рампе?

Если в вашем старом автомобиле неисправен датчик давления в топливной рампе, но вы не можете вложить средства в его ремонт, вы можете начать спрашивать себя, что делать с автомобилем. Может быть, кто-то захочет купить автомобиль у вас с рук. В обычных условиях это маловероятно. Но есть много покупателей ненужных автомобилей, с которыми вы можете связаться, и они с радостью заберут ваш ненужный автомобиль.

Заключение

Датчик давления в топливной рампе является одним из наиболее скрытых, но важных компонентов автомобиля. Он взаимосвязан с несколькими другими частями двигателя, которые работают вместе, чтобы обеспечить бесперебойную работу вашего автомобиля.

Во время планового технического обслуживания вашего автомобиля следите за этими симптомами и выполняйте регулярные проверки, чтобы предотвратить плохую ситуацию с датчиком давления топлива. Надеюсь, мы рассмотрели все, что вам нужно знать, чтобы заменить неисправный датчик давления в топливной рампе.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

• Диагностика БД – чтение/сброс
• Диагностика БД – Pro
• Socket Set
• Torch
• Multimeter
• Battery Charger

• Fuel System Cleaner
• Impact Wheel Gun
• Starter Tool Kit
• Pro Car Jack
• Oil Leak Stop
• Jump Cables

report this объявление

Теги: Объявление/диагностика/электрооборудование/двигатель/топливо/топливная рампа/давление/проблемы/ремонт/стоимость ремонта/замена/стоимость замены/датчик/симптомы/устранение неисправностей

Где находится датчик давления в топливной рампе? — Автомобиль, грузовик и транспортное средство Как направлять

Датчик давления в топливной рампе является важной частью системы управления двигателем. Это помогает обеспечить оптимальную работу двигателя. А где находится датчик давления в топливной рампе?

Датчик давления в топливной рампе расположен в середине топливной рампы. Датчик давления — это устройство, которое измеряет давление жидкости. Он измеряет давление топлива в форсунках и посылает сигнал в блок управления двигателем (ЭБУ).

ЭБУ использует эту информацию для контроля количества топлива, впрыскиваемого в двигатель. Если давление слишком низкое, ECU увеличит количество впрыскиваемого топлива. Если давление слишком высокое, ECU уменьшит количество впрыскиваемого топлива.

Что такое датчик давления в топливной рампе?

Датчик давления в топливной рампе — это компонент управления двигателем, который обычно используется в дизельных двигателях и является частью системы впрыска топлива. Датчик давления в топливной рампе отвечает за контроль давления топлива, подаваемого в двигатель.

✓ СОВЕТ ПРОФЕССИОНАЛА: Скорее всего, вы переплачиваете за страхование автомобиля.

Сравните цены, чтобы найти лучшее предложение.

Пожалуйста, введите свой почтовый индекс.

ПОЧТОВЫЙ ИНДЕКС:

Как работает датчик давления в топливной рампе?

Датчик давления в топливной рампе является жизненно важным компонентом топливной системы автомобиля. Он отвечает за измерение давления топлива в топливной рампе. Датчик посылает сигнал на блок управления двигателем (ECU), который использует его для регулирования количества топлива, впрыскиваемого в двигатель.

Каковы симптомы неисправности датчика давления в топливной рампе?

Неисправность датчика давления в топливной рампе может привести к снижению расхода топлива и ускорению. Двигатель также может работать с перебоями и глохнуть. В некоторых случаях загорается индикатор проверки двигателя.

Если вы испытываете какие-либо из этих симптомов, обратитесь к профессиональному технику для проверки автомобиля. Они смогут диагностировать проблему и при необходимости заменить датчик. Спасибо за чтение! Хорошего дня!

Как проверить датчик давления в топливной рампе?

Сначала отключите датчик, пропустите сигнал с датчика пропуска на опору 5 вольт, затем сигнал на массу датчика. Если мультиметр показывает обрыв цепи, то, скорее всего, датчик неисправен и его необходимо заменить.

Каковы некоторые общие проблемы с датчиком давления в топливной рампе?

Некоторые распространенные проблемы с датчиками давления в топливной рампе включают:

• Коррозия
• Загрязнение
• Проблемы с электричеством

Со временем на датчике может образоваться коррозия, что приведет к его неисправности. Загрязнение может произойти, если в топливной системе есть грязь или мусор. Это может засорить датчик и нарушить его правильную работу. Проблемы с электричеством могут возникнуть, если есть проблема с проводкой или разъемом.

Что происходит, когда выходит из строя датчик топливной рампы?

Если датчик давления в топливной рампе выходит из строя, это может вызвать несколько различных проблем. Во-первых, ваш двигатель может работать на обедненной смеси, чем обычно. Это означает, что в двигатель поступает недостаточно топлива, а смесь воздуха и топлива слишком бедная.

Бедная работа может привести к пропуску зажигания и неровной работе двигателя. Это также может привести к тому, что ваш двигатель будет колебаться или глохнуть, когда вы пытаетесь ускориться.

Сколько стоит замена датчика давления топлива?

Замена датчика давления топлива стоит от 284 до 315 долларов США. Работа может стоить от 117 до 148 долларов, а детали могут стоить от 167 долларов. Обязательно получите предложение от нескольких разных механиков, прежде чем выполнять работу, чтобы гарантировать, что вы получите наилучшую возможную цену.

Как часто следует заменять датчик давления топлива?

Датчик давления топлива рассчитан на весь срок службы автомобиля. Однако со временем он может повредиться или заржаветь.

Если вы заметили какие-либо признаки неисправности датчика давления топлива, обратитесь к специалисту для проверки. Они смогут сказать вам, если датчик нуждается в замене.

Что произойдет с вашим автомобилем, если датчик давления топлива не сработает?

Если датчик давления топлива не работает должным образом, это может привести к снижению расхода топлива и увеличению выбросов. Кроме того, двигатель может работать с перебоями или глохнуть.

Как узнать, что у вас неисправна топливная рампа?

Если в вашем автомобиле проявляются какие-либо из следующих симптомов, возможно, неисправна топливная рампа:

• Автомобиль плохо заводится
• Двигатель часто глохнет
• Вы испытываете потерю мощности во время вождения
• Разгон и топливная экономичность

Можно ли очистить датчик давления в топливной рампе?

Да, хотя разницы никакой не будет. Вместо этого вам может потребоваться заменить давление в топливной рампе. Очистка датчика не даст эффекта, если проблема связана с регулятором давления.

При утечке в топливную систему ее тоже нужно будет отремонтировать перед очисткой или заменой датчика.

Что вызывает низкое давление в топливной рампе?

1. Где-то в системе может быть утечка

Это может быть результатом неисправности форсунки или трещины в одном из шлангов или трубопроводов.

2. Возможно, к форсункам поступает недостаточно топлива.

Это может быть связано с засорением топливного фильтра или неисправностью топливного насоса.

3. Неисправный регулятор

Это может быть вызвано несколькими причинами, но обычно это означает, что проблема связана с регулятором давления топлива.

Что вызывает высокое давление в топливной рампе?

Есть несколько причин, которые могут вызвать высокое давление в топливной рампе:

1. Проблема с топливным насосом

Это наиболее распространенная причина высокого давления в топливной рампе. Если топливный насос не работает должным образом, он не может подать в двигатель нужное количество топлива, что приведет к увеличению давления в топливной рампе.

2. Неисправный топливный регулятор

Неисправный топливный регулятор также может быть причиной высокого давления в топливной рампе. Топливный регулятор отвечает за регулирование давления топлива, поступающего в двигатель. Если он не работает должным образом, это может привести к увеличению давления в топливной рампе.

3. A Закупорка топливопровода

Закупорка одного из топливопроводов может вызвать повышение давления в топливной рампе. Наиболее распространенной причиной засорения топливопровода является скопление грязи и мусора.

Может ли неисправность датчика давления топлива стать причиной пропусков зажигания?

Да, неисправный датчик давления топлива может вызвать пропуски зажигания. Это происходит, когда датчик давления топлива не посылает правильный сигнал на компьютер двигателя. Затем компьютер двигателя регулирует топливно-воздушную смесь на основе этой неверной информации, что приводит к бедной смеси и пропускам зажигания.

Является ли регулятор давления топлива таким же, как датчик давления топлива?

Нет, регулятор давления топлива — это не то же самое, что датчик давления топлива. Регулятор давления топлива используется для гашения изменений уровня давления. Датчик давления топлива измеряет давление топлива, поступающего в двигатель. Они разные, но оба важны для правильной работы вашего автомобиля.

Может ли топливный фильтр стать причиной низкого давления в топливной рампе?

Грязный топливный фильтр может привести к низкому давлению в топливной рампе. Фильтр может забиваться мусором, препятствуя прохождению через него топлива.

Это может привести к тому, что двигатель не получит достаточно топлива, что может привести к низкому давлению в топливной рампе. Если вы считаете, что ваш топливный фильтр может быть грязным, проверьте его у механика.

Заключение

Датчик давления в топливной рампе расположен ближе к середине топливной рампы. Он контролирует давление топлива в форсунке и посылает сигнал на блок управления двигателем.

Если давление слишком низкое, это уменьшит количество топлива, впрыскиваемого в цилиндры.
