Как пользоваться мультиметром ермак dt 832: описание прибора, правильное использование тестера

Содержание

описание прибора, правильное использование тестера

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

  • постоянное и переменное напряжение;
  • сопротивление;
  • p-n переходы;
  • постоянный ток;
  • целостность проводки;
  • коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

  • присутствие защиты от перегрузки для всех измерительных диапазонов;
  • автоматическое определение полярности постоянного сигнала;
  • автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

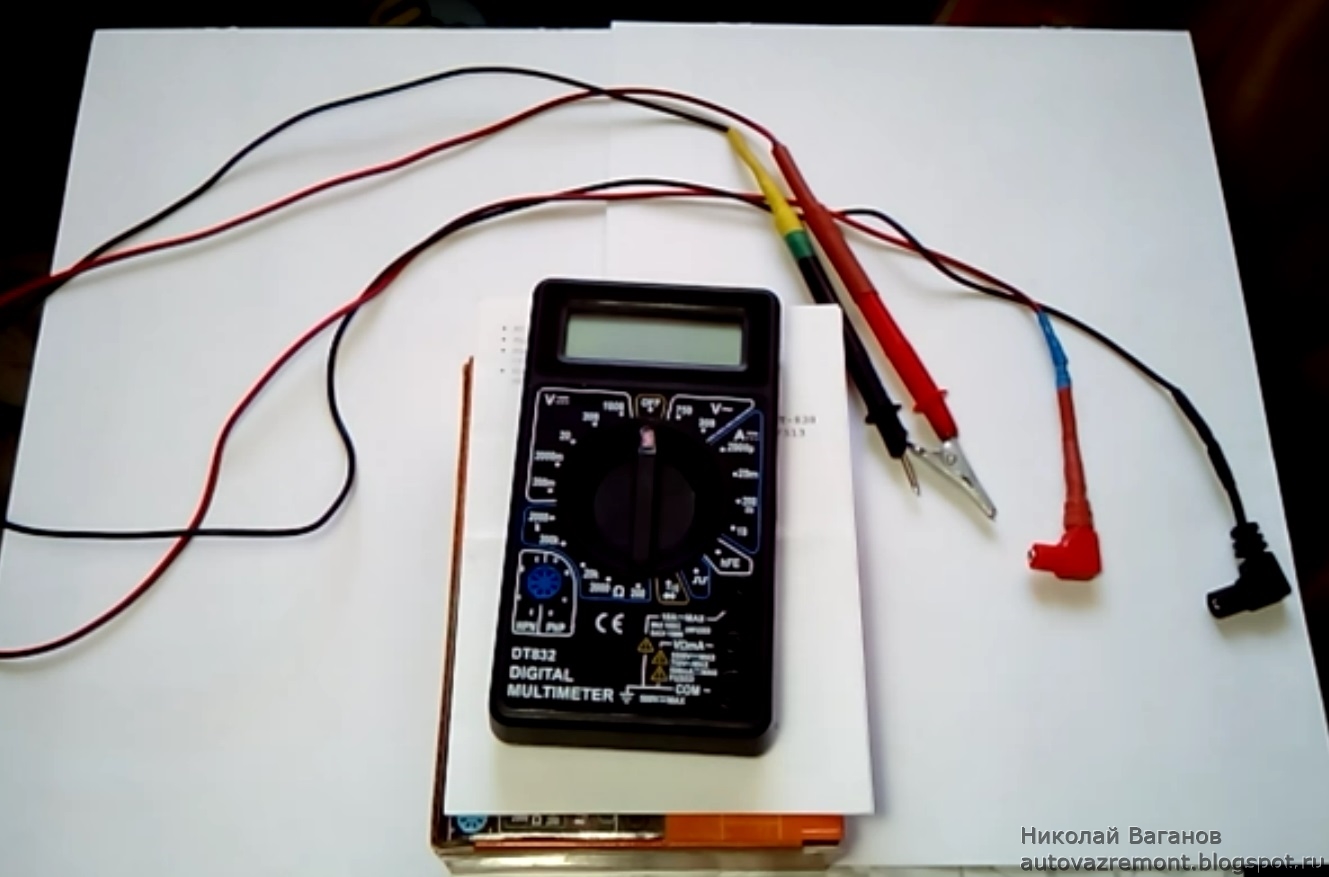

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

  • постоянного напряжения — 1000 В;
  • переменного напряжения — 750 В;
  • постоянного тока — 5 А;
  • сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

  • OFF — выключение тестера;
  • ACV — режим измерения переменного напряжения;
  • DCV — позволяет провести замеры постоянного напряжения;
  • DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
  • Ω — служит для получения результатов о сопротивлении;
  • hFE — предназначен для измерения коэффициента усиления транзисторов;
  • -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

  1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
  2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
  3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
  4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

  1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
  2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
  3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
  4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

  1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
  2. Переключатель устанавливается на предел -|>| —)))
  3. Щупы мультиметра параллельно подсоединяются к диоду.

Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

  • электрического тока;
  • напряжения между двумя точками электроцепи;
  • электросопротивления.

Прибор также выполняет еще ряд операций:

  • прозвонка цепей с цифровой индикацией и сигнализацией звуком;
  • контроль исправности полупроводниковых деталей;
  • измерение коэффициентов усиления транзисторов;
  • замеры температуры термопарой.

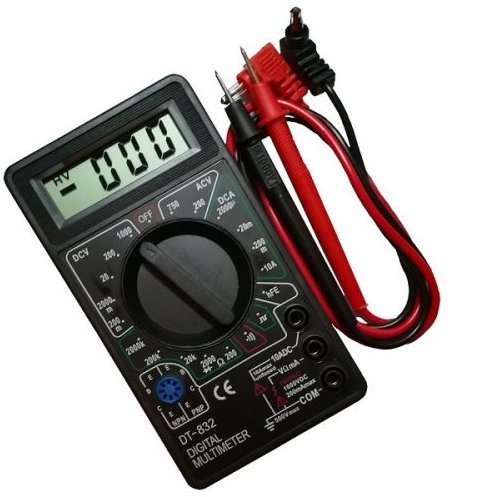

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

  1. Жидкокристаллический дисплей показывает числовые значения параметров.
  2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
  3. Три гнезда прибора служат для соединения со щупами. В главный из них ("COM") с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
  4. Панелька для измерения коэффициента усиления транзисторов.
  5. Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм2, а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак "-".

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда "COM". Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение "Темп", и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится "1". Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое - замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр "Ермак"

Рядовому пользователю подходит простой, дешевый и надежный мультиметр "Ермак" цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена - небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

Как пользоваться мультиметром

А сегодня мы поговорим о том, как и что можно измерять цифровым мультиметром. Для наглядности я буду использовать модель DT9205A. Но все сказанное можно применить к большинству аналогичных моделей, так как они очень похожи и различаются лишь в некоторых функциях.

Итак, мультиметр DT9205A предназначен для измерения:
— постоянного и переменного напряжения;
— постоянного и переменного тока;
— сопротивления;
— емкости конденсаторов;
— прозвонки диодов и транзисторов.

На лицевой панели мы видим дисплей. Максимальное значение, которое он может отобразить — 1999. Под дисплеем имеются две кнопки, одна для включения/выключения (ON/OFF), а вторая для фиксации показаний (HOLD). Маловажно и то, что в мультиметре есть функция автовыключения, т.е. при длительном простое он выключается сам. Далее идет круговой переключатель диапазонов, который мы рассмотрим чуть ниже. Под переключателем расположены гнезда измерения емкости и транзисторов. Ну и в самом низу 4 разъема для подключения щупов.

Внутри устройства имеется предохранитель, который частенько перегорает при неправильном выборе диапазона измерения тока. Питание осуществляется от батарейки напряжением 9В, в простонародье именуемой «кроной».

Рассмотрим теперь все более подробно. О кнопках включения/выключения и фиксации показаний, я думаю, стоит только упомянуть, так как с ними все очевидно. Далее, диапазоны. Они бывают как групповые, так и одиночные. Для удобства восприятия они раскрашены в разные цвета. Рассмотрим их последовательно, двигаясь по часовой стрелке.

— Первая группа — сопротивление, она включается в себя поддиапазоны для измерения Ом (Омы), кОм (килоОмы) и Мом (мегаОмы) и обозначается значком Ω.
— Следующая группа — постоянное напряжение. Поддиапазоны позволяют измерять мВ (миллиВольты) и В (Вольты). Обозначается значком V-.
— Прямо за ней идет группа — переменного напряжения. Тут все как в предыдущей группе, можно измерить мВ (миллиВольты) и В (Вольты), НО уже переменного напряжения. Обозначается значком V~.
— Так называемый одиночный диапазон — hFE (так и не нашел как правильно он читается), предназначен для измерения коэффициента усиления по току, для биполярных транзисторов. А прямо под ним расположено гнездо, куда вставляются транзисторы.
— За ним опять группа — емкость. С помощью нее можно измерить конденсаторы. Поддиапазоны позволяют измерить как нФ (наноФарады), так и мкФ (микрофарады). Гнездо для измерения расположено чуть ниже. Обозначается значком F.
— Далее, группа — постоянного тока. Поддиапазоны включают в себя мА (миллиАмперы) и А (Амперы). Обозначаются значком А-.
— Следующая группа похожая на предыдущую, но служит для измерения — переменного тока. Поддиапазоны те же. Обозначаются значком А~.
— И последний диапазон — прозвонка. Он служит для проверки целостности цепей (при этом пищит) и проверки диодов.

Следующее что мы должны рассмотреть — это нижний ряд гнезд. Работают гнезда в паре, подключаются согласно рисунку. Красная стрелочка — красный щуп, черная — черный.

Что же касается самих измерений, то тут все просто. Выясняем какую величину нам необходимо измерить. Далее, устанавливаем переключатель на максимально возможную величину (либо меньшую, при условии, что максимальное число поддиапазона будет больше измеряемой величины), в случае необходимости переставляем щупы, и производим измерения. Если значение измерения слишком мало, выбираем меньший поддиапазон. К примеру, мы измеряем обычную батарейку напряжением 1,5 Вольта. Перестраховавшись мы выбрали поддиапазон с пределом 20 Вольт, по показаниям очевидно, что можно выбрать более меньший поддиапазон, т.е. 2 Вольта. Тем самым показания будут более точными. Иногда бывает, что в процессе измерения тока на поддиапазоне 200 мА, величина тока оказывается большей, вследствие чего перегорает предохранитель. После чего измерение тока становится невозможным, до тех пор, пока не будет заменен предохранитель.

Ну вот вроде и все, что хотелось сказать про измерения мультиметром. Конечно на рынке много других моделей, но все они похожи, поэтому я думаю, нет смысла описывать их все, так как они все схожи как по функционалу, так и по интерфейсу.

скачать

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

Приборы, сочетающие в себе амперметр, вольтметр и омметр, удобны для использования в быту и на производстве. Каждому домашнему учителю важно знать, как пользоваться мультиметром DT 832, одним из самых популярных устройств. Для начала нужно прочитать и запомнить инструкцию. Его нужно строго соблюдать, ведь при малейшей ошибке устройство может выйти из строя.

Прибор предназначен для определения параметров:

  • электрического тока;
  • напряжение между двумя точками электрической цепи;
  • удельное электрическое сопротивление.

Устройство также выполняет ряд операций:

  • обрыв цепей с цифровой индикацией и звуковой сигнализацией;
  • контроль целостности полупроводниковых деталей;
  • измерение усилений транзисторов;
  • Измерение температуры термопар.

Мультиметр

Чтобы научиться правильно пользоваться мультиметром DT 832, необходимо сначала ознакомиться с его устройством.

  1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
  2. Функции устройства изменяются переключателем. Когда он не используется, он выключен, иначе аккумулятор будет быстро разряжаться.
  3. Три гнезда устройства служат для подключения к разливочникам. В основной («COM») с отрицательной полярностью вставляется вывод с черным проводом. Красный измерительный провод вставляется в следующее гнездо, обозначенное VΩmA. Он служит для измерения силы тока, напряжения и сопротивления. Через третий разъем (верхний) измеряется величина постоянного тока от 0,2 до 10 А.
  4. Панель для измерения коэффициента усиления транзисторов.
  5. Провода с щупами. По сравнению с самим устройством качество их намного ниже, и многие домашние мастера для себя изготавливают заново. Проволока берется от 1 2 мм, причем оболочка должна быть толстой и упругой. Для подключения к любому месту цепи через изоляцию или лакокрасочное покрытие вместо щупов к проводам припаиваются иглы.

Как пользоваться мультиметром DT 832: Инструкция

Требуемый режим устанавливается переключателем. Пределы измеряемых характеристик указаны на лицевой панели прибора и в инструкции.

Перед использованием мультиметра DT 832 необходимо установить переключатель в нужный режим.

Сопротивление

Функция в основном используется для обозначения электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Выключатель размещен в секторе сопротивлений на самом нижнем уровне со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает разрыв или превышение 50 Ом.Контакт может быть нарушен непосредственно между зондом и гнездом. Короткое замыкание проводов для проверки работы устройства. Прибор должен показать ноль или несколько Ом.

Перед использованием мультиметра DT 832 для проверки электронных цепей, необходимо снять резистор на 1 фут с платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при измерении электрических параметров. Также искажается сигнал от соединительных проводов и щупов. Комплектующие к тестеру профессионалы изготавливают сами, ведь заводские, как правило, некачественные.

Напряжение постоянного тока

Сектор постоянного напряжения разделен на пять диапазонов. Для измерений взят большой уровень диапазона значений. При установке меньшего диапазона прибор может сгореть. Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом о превышении предела измерения является предупреждение HV, которое загорается на дисплее в верхнем левом углу.

Особенно тщательно измеряются большие значения напряжения. Соблюдать полярность не обязательно: если она перепуталась, слева на экране появляется знак «-».

Напряжение переменного тока

Для измерений используется сектор переменного тока. Важно правильно подключить тестер к нужным пределам, иначе он может выйти из строя.

Если вы выберите диапазон постоянного напряжения вместо переменного напряжения, ошибка может быть фатальной для прибора.

D.C

Низкие токи измеряются в секторе DCA.Здесь нужно быть предельно осторожным. Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

Для измерения тока до 10 А красный щуп переключается на верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 с большим током. Считывание должно занять несколько секунд!

Проверка диодов

Радиокомпонент припаивается к одному концу платы при проведении измерений. Транзистор также можно проверить на секторе измерения сопротивления, обзоры мультиметра sin

dt 832 - Интернет-магазины и отзывы на мультиметр dt 832 на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для мультиметра dt 832.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший мультиметр dt 832 вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели мультиметр dt 832 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в мультиметре dt 832 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести multimeter dt 832 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

DT830D Цифровой мультиметр

DT830D - цифровой мультиметр китайского производства. Он способен измерять напряжение, ток, сопротивление, транзистор, диод и имеет функцию генератора сигналов. Однако вы должны знать, что он не может измерять значения конденсаторов.Существует множество фирменных версий этого счетчика с одинаковым номером модели. Мне удалось найти UNI-T, DOSS, Fuke, Haoyue, Nora и Sunwa версии, которые были идентичны показанной в этой статье и основаны на том же чипе серии 830. Этот счетчик имеет на борту чип ICL7106 (COB) упаковка и показатели точности почти такие же, как у DT830B.

Этот счетчик не поставляется с руководством по обслуживанию или инструкциями любого типа, Вместо этого цифры точности указаны на обратной стороне коробки.Если вам нужна дополнительная информация о точности, обратитесь к статье DT830B. Если вам нужно руководство по обслуживанию, то у меня есть раздел об ICL7106, который должен быть очень полезен, потому что в нем есть схема мультиметра.

Обратите внимание, что спецификация модели и цена могут изменяться со временем. Предлагаемое содержимое (например, коробка, инструкция, датчики) также может отличаться у разных продавцов; поэтому рекомендуется поискать лучшее предложение, доступное в настоящее время на аукционных площадках.


Обзор

Я решил приобрести этот счетчик по трем причинам; у него очень яркий привлекательный цвет, есть функция генератора сигналов, и это было всего 2,50 фунта стерлингов, включая почтовые расходы! Я проверил измерения напряжения до 20 В и убедился, что они точные. Измерения сопротивления до 2 МОм также были достаточно хороши для использования в хобби, и функция генератора сигналов тоже работала нормально. Для полупроводника тестов, функция проверки транзисторов была адекватной, а проверка диодов точно измерил прямое падение напряжения!

ЖК-дисплей красивый и четкий, а его сегменты достаточно толстые, чтобы их можно было разобрать.Контрастность намного лучше, чем у более ранних измерителей. Этот конкретный также имеет символ HV и отрицательный символ.

Этот счетчик имел маркировку CE; однако, если я правильно помню, это логотип самосертификации и не представляет собой никакого независимого формального тестирования.

Плохие точки : Вы должны знать о некоторых незначительных косметических проблемах. Заглушки зонда не вставлены или установлены неправильно. Передняя наклейка переключателя была плохо приклеена с неровной поверхностью.

Контрастность ЖК-дисплея - Отлично

Как видите, контрастность ЖК-дисплея замечательная! Если у вас есть цифровой мультиметр, которому больше пяти лет, то хорошая новость в том, что они добились огромных успехов в ЖК-технологии. Производителей ЖК-дисплеев очень мало, поэтому некоторые из высокопроизводительных измерителей также будут иметь такой же дисплей.

Предохранитель: шунты без предохранителей

Для измерения тока инструкции на задней крышке указывают на наличие предохранителя.Однако если заглянуть внутрь, то предохранителя нет! Предохранитель - очень важный компонент безопасности, который должен быть включен во все счетчики. Они есть даже в самых дешевых бюджетных моделях. Шунты без предохранителей означают, что ваш счетчик не может защитить себя от перегрузок по току. В таком В конечном итоге след на печатной плате сгорит или главный чип будет поврежден, и, следовательно, ваш счетчик прослужит недолго.

Поскольку предохранитель отсутствует, максимальный номинальный ток не может быть точный тоже.На счетчике есть маркировка «200 мА макс.». Это заставило меня задуматься, был ли это рейтинг следа печатной платы. Этот измеритель может быть поврежден, если установлено значение 200 мА, и вы по ошибке пропустите через него 1 ампер. Вы будете поэтому нужно быть очень осторожным при измерении силы тока, или лучше не использовать его вообще для текущего измерения.

Сопротивление провода зонда

Сопротивление проводов датчика составляет 0,5 Ом, а качество такое же, как и в более ранних моделях серии DT830.Если вы решите использовать этот измеритель, вам понадобятся более качественные пробники, в противном случае не используйте опцию 10 А для измерения тока.

Хотя мой пришел запечатанным и совершенно новым, датчики периодически подключались. Я связался с продавцами, и они с радостью предоставили вам замену.

Испытание дуги 1000 В

Хотя этот измеритель имеет настройки 200 В, 750 В и 1000 В, я бы не стал использовать этот измеритель для каких-либо высоких напряжений в этом диапазоне.

Чтобы я мог использовать его для более высоких напряжений, мне потребовались бы серьезные гарантии, включая отчеты об испытаниях дуги и несколько тяжелых британских логотипов сертификации безопасности, прежде чем я даже подумал бы об этом. Сам по себе европейский знак СЕ для меня бессмысленен.

Нюхательный тест

Недавно я получил электронное письмо от моего друга Авида, немецкого Википедиста, который сказал, что когда он нюхал пластик, он видел женщины ...

Он был убежден, что китайцы подмешивают в пластик химикаты, чтобы он их ... Он даже показал мне фотографии своей обширной коллекции счетчиков, которые он использовал для нюхания ...

Я понюхал это и с сожалением сообщаю, Avid, что не видел женщины... 🙂


Заключение

Основанный на превосходной микросхеме DT830B, этот измеритель имеет те же показатели точности и обеспечивает адекватные показания. Система вилок и розеток на DT830B казалась немного лучше, чем на этой. Однако эта информация взята из ОДНОГО образца, который я купил. Если они сделали более качественные партии, то вы могли бы получить что-то совершенно другое, надеюсь, лучше. Завод постоянно совершенствует свою производственную линию, и есть вероятность, что они улучшили конструкцию. В в этом случае стоило бы купить!

Для некритичного и любительского использования до 20 В и 200 мА это может быть хорошо, но, как всегда говорит Скотти, «Я не могу этого гарантировать!» С другой стороны, у него приятный веселый яркий цвет, и за 2,50 фунта стерлингов, включая почтовые расходы, это выгодная сделка! Я не был бы слишком удивлен, если бы этот счетчик поступил в продажу в фунтовых магазинах, и в этом случае я бы, вероятно, взял пять.

Эта статья является продолжением, и в следующих разделах вы можете увидеть внутреннюю схему, корпус, селекторный переключатель и многое другое.

Продолжение этой статьи ...

Цифровой мультиметр DT830D
Монтажная плата DT830D
Цифровой мультиметр DT830D Ремонт и предохранитель
DT830D Инструкции по использованию
DT830D Коробка и упаковка
DT830D Design Review
DT830D Manual
DT830D Замена батареи

Как использовать мультиметр

Если вы только что приобрели мультиметр и еще не совсем уверены, что собираетесь с ним делать, мы подготовили для вас удобное руководство, чтобы вы могли максимально использовать его различные функции. .Мы также обсудим некоторые основные меры безопасности, чтобы вы не поранились или не подожгли глюкометр во время работы, но немного попрактиковавшись с мультиметром, вы быстро научитесь управлять мультиметром как профессионал.

Безопасность

Первое, о чем нужно помнить при работе с любым полезным инструментом, - это, конечно же, безопасность. Хотя мультиметр может не иметь быстро движущихся лезвий или ремней, чтобы оторвать пальцы, без некоторых мер предосторожности вы, безусловно, можете получить удар электрическим током или повредить ваш измеритель.

Вам нужно помнить о рейтингах безопасности глюкометра, чтобы знать, в каком диапазоне вы сможете работать с глюкометром. Обычно это одна из первых перечисленных спецификаций вашего глюкометра, и вам необходимо их сохранить. в виду, особенно если вы часто имеете дело с высоким напряжением. Номинальные значения измеряются от CAT-I до CAT-IV с вторичным рейтингом, чтобы показать, с каким переходным напряжением они смогут справиться. Почти все мультиметры будут иметь, по крайней мере, категорию CAT-III, но вы должны быть абсолютно уверены, собираетесь ли вы использовать их для чего-нибудь, кроме небольших низковольтных электронных устройств.

Вы также захотите убедиться, что вы не находитесь в прямом контакте с металлическими концами ваших зондов, электричество во всех случаях идет самым простым путем «под гору», и вы можете стать заземлением высоковольтной системы. от просто болезненного до абсолютно последнего, что вы испытываете, в зависимости от множества факторов.

Другой серьезной проблемой является сила тока в цепи, большинство неисправностей, которые приводят к расплавлению или повреждению счетчика и пользователя, происходят из-за высокой силы тока.В то время как у большинства высокопроизводительных моделей есть предохранитель или предохранитель, вам нужно иметь возможность быстро вынуть зонды из их контакта на всякий случай. В случае, если с вашим измерителем начнется что-то странное, немедленно удалите зонды, это проще с сенсорными зондами, чем с зажимами из крокодиловой кожи, поэтому имейте это в виду при принятии решения, какой из проводов использовать для работы - хотя большинство измерителей будут поставляться только с одним набор отведений.

В любом случае крайне важно прочитать руководство, прилагаемое к вашему инструменту.Не все инструменты одинаковы, и тот, который вы использовали в прошлом, может немного отличаться от того, который вы приобрели. Чтение руководства также должно дать дополнительные ценные советы по безопасности, если вы с ними не знакомы.

Измерение напряжения с помощью мультиметра

Измерение напряжения, вероятно, будет одной из самых распространенных вещей, которые вы делаете с вашим измерителем. Основной способ работы мультиметра - протекание тока через измеритель для проведения измерений, а использование для считывания вольт - довольно простое дело.

Первое, что вам нужно сделать, это включить измеритель и установить соответствующий диапазон. Некоторые измерители также могут иметь возможность автоматического выбора диапазона, но даже они обычно позволяют вам выбрать правильный диапазон для того, что вы делаете. Напряжение постоянного тока обычно обозначается буквой V рядом с прямой линией на шкале мультиметра, а переменное напряжение - буквой V рядом с волнистой линией. Убедитесь, что вы настроили устройство на правильные показания и диапазон, и вы готовы начать.

После того, как вы выбрали его с помощью шкалы, запишите, где находятся ваши точки контакта (точки, между которыми вы будете измерять).На большинстве схем точки соприкосновения легко идентифицируются по черной метке или букве N для нейтрали или 0 вольт и красной метке или буквам A или L для активного. После того, как вы определили точки соприкосновения, просто возьмите черный щуп и удерживайте его в точке нейтрали / 0 В, затем возьмите красный испытательный щуп и удерживайте его на активной точке. Показания должны появиться на ЖК-панели цифрового мультиметра довольно быстро, модели высокого класса, такие как Fluke 87-V, будут считывать намного быстрее, чем устройства более низкого качества.

Таким образом вы сможете определить, функционирует ли деталь или какое именно напряжение принимает проверяемая вами часть платы, что позволит вам основывать свой ремонт или дальнейшую модификацию.

Дважды проверьте свой диапазон, прежде чем предпринимать какие-либо дальнейшие действия, особенно если вы новичок в использовании одного из этих инструментов.

Быстрый и простой тест, позволяющий почувствовать измерение напряжения, - это измерение напряжения в батарее AA. Сначала установите измеритель на постоянное напряжение, затем, как мы обсуждали выше, просто поднесите черный провод измерителя к нижней части батареи (плоский конец батареи), а затем поместите красный провод к верхней части батареи.Если аккумулятор новый и полностью заряжен, ваш глюкометр покажет 1,5 вольт.

Измерение тока с помощью мультиметра

Существует два основных метода измерения тока с помощью вашего измерителя, один из которых довольно простой, а другой - более сложный.

Если у вас есть считывающее устройство усилителя типа зажима на вашем счетчике, все дело довольно простое: как только вы установите шкалу измерителя на силу тока, все, что вам нужно сделать, это поместить зажим на линию и прочитать показания счетчика. Большинство людей, работающих в полевых условиях, захотят воспользоваться одним из них, поскольку это значительно упрощает работу.

Однако ваш счетчик может считывать ток и без него. В этом случае вам почти наверняка понадобятся зажимы типа «крокодил», поскольку делать это с помощью обычных испытательных щупов может быть немного громоздко, хотя это все же возможно.

В некоторых системах есть тестовые провода специально для этой цели, и в этом случае вы сможете быстро получить результаты, не выполняя много дополнительной работы.К сожалению, довольно часто работа будет лежать на вас, и вам придется разорвать цепь в таком месте, где вы можете сделать мультиметр ее частью с помощью ваших щупов. Чрезвычайно важно отключить питание перед разрывом цепи.

После того, как вы аккуратно разомкнете цепь, воспользуйтесь зажимами, чтобы пропустить разорванную часть цепи через измеритель, затем снова включите питание. Если вы настроили его на силу тока, у вас достаточно скоро будет информация, которая понадобится вам для продолжения после того, как вы повторно прикрепите провода или контакты, которые вы открыли, чтобы можно было читать.

Измерение сопротивления с помощью мультиметра

Другая основная и часто жизненно важная функция, доступная практически любому мультиметру, - это способность измерять сопротивление. Это еще одно довольно простое дело, и первое, что вам нужно сделать, это установить для вашего измерителя значение сопротивления, для тех, кто не знаком с этим, настройка будет отмечена на вашем циферблате как Ω. Некоторые измерители будут предлагать диапазон как для сопротивления, так и для напряжения, поэтому выберите подходящий, если это так.

В качестве меры предосторожности, как правило, рекомендуется измерять сопротивление только тогда, когда деталь не подключена напрямую к цепи, поэтому перед снятием показаний вы можете выключить устройство или разорвать цепь любым способом.

После этого вы просто примените щупы к двум точкам контакта и снимите показания, что даст вам знания, необходимые для продолжения вашего проекта или ремонта.

Проверка непрерывности с помощью мультиметра

Сначала убедитесь, что ваш мультиметр может проверять целостность цепи. Настройка непрерывности обычно совпадает с другой настройкой на вашем мультиметре, скорее всего, с настройкой сопротивления, и будет иметь такой символ ().

Затем обесточьте цепь, которую вы хотите проверить, и поместите щупы в две точки, на которых вы хотите проверить.

Ваш глюкометр издает небольшой гудок или тональный сигнал, когда он обнаруживает непрерывность (полный путь) между двумя точками - поэтому это также называется «гудением цепи».

Заключение и последнее слово о безопасности

После того, как вы освоитесь с глюкометром, очень важно проверять его правильность работы перед каждым использованием.Было бы бессмысленно и потенциально очень опасно, если бы вы тестировали цепь под напряжением с неисправным или плоским счетчиком, а затем думали, что можно будет работать после того, как счетчик покажет неправильные показания.

Чтобы проверить, что ваш измеритель работает правильно, вы просто следуете приведенным выше инструкциям, но на источнике, напряжение которого вам известно. Самый быстрый и простой способ - проверить напряжение стандартной розетки, которая, как вы знаете, находится в хорошем рабочем состоянии. Если ваш счетчик заряжен и работает правильно, он будет показывать около 120 В для США и Канады и 230 В для Великобритании.Если вы не знаете стандартное напряжение для вашей страны, вы можете легко узнать его, выполнив поиск «стандартное напряжение для вашей страны».

Это руководство должно помочь вам начать использовать мультиметр эффективно, безопасно и выполнять необходимые измерения. Если вы новичок в проведении электрических измерений, возможно, вы захотите немного подробнее изучить электричество в целом, но с хорошим функциональным мультиметром в руках и небольшими знаниями вы скоро обнаружите, что сможете исправить практически любые электрическая проблема.Не забудьте принять все необходимые меры предосторожности, и довольно скоро все это станет вашей второй натурой.

Поделиться этой записью: в Твиттере в Фейсбуке в Google+

Как использовать мультиметр последнее изменение: 5 января 2017 года администратором

.
