Тойота королла как подтянуть ручник, регулировка стояночного тормоза

Как подтянуть ручник на автомобиле в 150-м кузове своими силами — этот процесс не слишком трудоемок, но требует определенных навыков и учета технических особенностей. Исправный и без поломок ручной тормоз или ручник на Королле является обязательным условием для обеспечения безопасности эксплуатации автомобиля. К сожалению, износ неизбежен, и изнашиваемость троса, колодок и прочих автомобильных узлов приходят в негодность, из-за чего тормозная функция нарушается.

Решением подобных проблем является подтяжка ручника Тойота Королла. Это можно сделать в автомобильном сервисе или самостоятельно. Самостоятельная регулировка ручного тормоза и все сопутствующие базовые моменты изложены в данной статье.

Содержание

1. Когда нужна регулировка
2. Устройство ручного тормоза
3. Рабочий тормоз
4. Стояночный тормоз
5. Как подтянуть ручник — инструкция и советы
6. Стояночная система торможения
7. Подтяжка троса ручных тормозов
8. Регулировка ручника для автомобиля с задними дисковыми тормозами
9. Как делать не нужно

Когда нужна регулировка

Натяжка ручника на Королле необходима, если ощутимо заметны следующие признаки неполадок в работе:

• Даже замена тормозных колодок не влияет на способность ручного тормоза удерживать авто на уклонах.
• Затягивание исправного ручника подтверждается девятью щелчками — они ощутимы, если потянуть на себя рычаг. Это означает, что тормозные колодки затягиваются полностью. Если раздается 6 и менее щелчков — тормоз неисправен.
• Один из основных признаков — когда колодки трутся об диски. Это характерно не только для 150-й тормозной системы, но и для других модификаций автомобиля. Данная неполадка легко определяема по нагреву задней части колес. При долгой езде это ощутимо, если просто притронуться до них руками.

На заметку! Для самостоятельного подтягивания троса на Королле используют специальные контргайки и гайки.

Устройство ручного тормоза

Тормозная система автомобиля Toyota Corolla включает в себя две независимые разновидности тормозов: рабочий и стояночный. В рабочей тормозной системе реализован гидравлический привод, и она предназначена для торможения во время движения автомобиля. Стояночный тормоз обеспечивает отставку авто на стоянке и приводится в действие механически. Обе разновидности тормозов должны быть корректно совмещены друг с другом.

Рабочий тормоз

Устройство рабочей системы имеет два контура, в которых реализовано диагональное соединение тормозных систем для задних и передних колес. Гидравлический привод на первом контуре отвечает за работу левого заднего механизма и правого переднего, второй контур — правое заднее и левое переднее торможение.

Вытеснение тормозной жидкости происходит за счет последовательности действий:

• нажатие на педаль тормоза;
• перемещение поршней главного цилиндра тормозной системы;
• перекрытие манжета компенсационными отверстиями с помощью рабочих кромок.

Дополнительное усилие создаётся за счет вакуумного усилителя. Он находится между тормозным цилиндром (главном) и механизмом педали. Процесс всего усилия в результате пропорционален усилию от нажатия на педаль.

На дисковых тормозных механизмах задних колес установлена автоматическая регулировка зазоров, а гидравлический цилиндр приводит в действие тормозные колодки. Принцип поддержания оптимального зазора между дисками и колонками идентичен и для передних, и для задних колес.

Стояночный тормоз

Данная система приводится в действие механически, полностью совмещена с рабочей тормозной системой и не требует особого ухода. Устройство состоит из рычага, который установлен на кузове между передними сиденьями, троса в передней части авто.

В данной системе предусмотрены:

• регулировочное устройство;
• уравнитель, с присоединенными двумя задними тросами;
• разжимные рычаги, которые расположены в тормозах на задних колесах.

Важно! Тормозные системы передних и задних колес предусматривают наличие механических сигнализаторов предела износа для любых тормозных колодок. Если ощутимо слышен скрип (скрипят рессоры) — это является сигналом появления неполадок.

Как подтянуть ручник — инструкция и советы

Замена троса ручника или его подтяжка и регулировка состоят из комплекса действий с рабочей и стояночной системами торможения.

Стояночная система торможения

Трос натягивается при поднятии рычага ручника вверх и разводит тормозные колодки. Впоследствии они за счет плотного соприкосновения с барабаном фиксируют задние колеса автомобиля.

Алгоритм регулировки стояночного тормоза:

1. Снимают задние колеса с помощью домкрата.
2. Вытаскивают резиновые заглушки из технологического отверстия, которое расположено на тормозном барабане, точнее, в его крышке.
3. Должно быть заметно регулировочное зубчатое небольшое колесо, с помощью которого необходимо развести колодки. Для этого его нужно аккуратно провернуть сверху вниз с помощью плоской отвертки.
4. Аналогично поступают и со вторым колесом.
5. Если вся регулировка сделана правильно и корректно — должно быть лёгкое вращение с допустимым небольшим трением.

Подтяжка троса ручных тормозов

Самая распространенная причина неполадок тормозной системы – сильное растяжение троса в механическом приводе. Подтянуть его можно с помощью контргайки и гайки. В результате храмовый механизм должен давать не менее 6-ти щелчков при движении рычага ручника.

На заметку! Трос можно подтягивать только после его замены. Кроме того, перед финальной подтяжкой желательно заменить колодки.

Регулировка ручника для автомобиля с задними дисковыми тормозами

Инструкция по замене троса ручника для данной модификации состоит из следующих пунктов:

1. Возле рычага для переключения скоростей снимают с консоли боковые части.
2. Снимают крышку на перчаточном ящике.
3. Производят демонтаж стенки перчаточного ящика — именно в том месте находится рычаг стояночного тормоза.
4. Открывают переднюю консольную сторону, которая закрывает ручку для переключения скоростей.

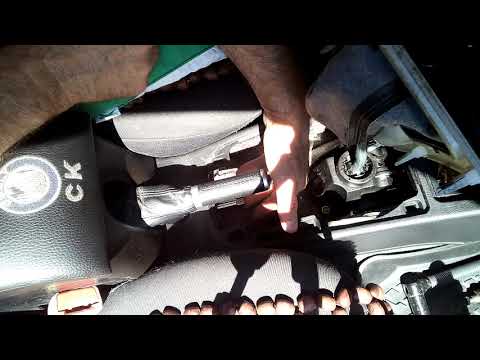

5. Снимают частично панель, которая закрывает рычаг стояночного тормоза — механизм должен хорошо присматриваться.
6. Сзади в консоли есть гайки для регулировки ручника — они необходимы для подтягивания троса.
7. Все гайки необходимо аккуратно отрегулировать до достижения нужного эффекта.
8. Теперь обязательно нужно затянуть ручник до девяти щелчков храповика.
9. В конце затягивают гайки до упора и все снятые детали, крышки и так далее возвращают на место, действуя в обратном порядке.

Совет! Удобнее всего снять или немного вытащить вверх рычаг АКПП, находящийся в центре консоли. Для универсала Corolla Fielder можно вообще снять рычаг вариатора.

Как делать не нужно

Довольно часто автолюбители стараются экономить на замене тросов стояночного тормоза и редко их эксплуатируют. Если не пользоваться данной системой — это навредит автомобилю и спровоцирует гораздо большие траты.

При таком обращении с автомобилем трос начинает терять подвижность, что происходит из-за слишком редкого перемещения в оболочке. В результате его может заклинить, и он оборвется. То есть, стояночным тормозом желательно пользоваться всегда — при каждой необходимости.

На заметку! Чаще всего стояночный тормозной механизм работает некорректно из-за износа колодок. Их необходимо сменить на всех колесах в том случае, если достигнут минимум толщины — 1 мм.

Если правильно подобрать нужный инструмент и делать все грамотно, внимательно и поэтапно — длительность регулировки ручника на автомобиле «Тойота Королла» кузов 150 будет не более 15-ти минут. Значит, ремонт такого рода возможен и в домашних условиях — главное, понимать все особенности и технические тонкости данной процедуры.

КАК ПОДТЯНУТЬ РУЧНИК ВАЗ 2107.

РЕГУЛИРУЕМ РУЧНОЙ ТОРМОЗ — автонастрой

Стояночный или ручной тормоз (ручник) предназначен для блокировки колес во время стоянки автомобиля, и используется чаще всего на неровных участках дороги (спусках склонах).

Правильно отрегулированный ручной тормоз должен удерживать машину на месте при затяжке на 4-6 зубцов, на участке с уровнем уклона — 25%.Если же ручник не держит, его необходима регулировка или ремонт стояночного тормоза.

Для того чтобы вывести ручной тормоз из строя — много не нужно, достаточно один раз проехаться, забыв снять машину с ручника. Во время движения колодки быстро сотрутся, и просто не будут доставать до тормозного барабана когда вы будете его затягивать.

ПОЧЕМУ РУЧНИК ВАЗ 2107 НЕ РАБОТАЕТ?

Причиной неисправности ручного тормоза может стать растянувшийся или разрегулировавшийся трос ручника. Подтяжка троса стояночного тормоза должна производиться в случае если для фиксации автомобиля уже не достаточно затяжки на 5-7 щелчков. Всех подтяжек ручника ВАЗ 2107 может быть не более четырех, далее уже нужно менять тормозные колодки.

ПОЧЕМУ РУЧНОЙ ТОРМОЗ ВАЗ 2107 ВЫХОДИТ ИЗ СТРОЯ?

Наиболее частой причиной становится — заклинивание троса, этому способствует влага, ржавчина, а также различная грязь, которая попадает на трос во время движения. Лечится это очисткой или промывкой троса, а также последующей его смазкой. Если со временем проблема повторяется — необходима замена троса ручного тормоза ВАЗ 2107.

Нередко причиной неисправности становится заклинивание рычага ручника или храпового механизма трещотки.

Для того чтобы произвести ремонт ручного тормоза следует убедиться, что он правильно отрегулирован и причина не в тросе.

Примечание! Прежде всего необходимо понимать, что регулировка стояночного тормоза и его троса имеет смысл при условии нормального технического состояния задних тормозных, а также самого троса и привода ручника.

ДЛЯ РАБОТЫ ВАМ ПОНАДОБИТСЯ:

Два ключа на «13» и плоскогубцы.
Домкрат.
КАК ПОДТЯНУТЬ РУЧНИК ВАЗ 2107 СВОИМИ РУКАМИ

Регулировка производится на яме или подъемнике.
Домкратим «задок» и вывешиваем задние колеса, чтобы они свободно вращались от руки.
Затяните ручник на 5-7 щелчков, то есть в положение блокировки.
Далее отправляйтесь под машину. Произведите очистку регулировочного болта и гайки ручного тормоза от грязи если в этом есть необходимость.
Возьмите два ключа на «13» и затяните (или отпустите, в зависимости от состояние регулировки) гайку регулировки натяжки ручника. Тянуть нужно до тех пор, пока колеса не заблокируются, то есть перестанут свободно вращаться. Заодно проверьте качество вращения задних колес, убедитесь в отсутствии люфта или трения.
Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

6. После того как вы подтянули регулировочную гайку и колеса заблокировались, затяните регулировочную гайку до конца, это позволит уменьшить свободный ход ручника.

7. Снова убедитесь в том, что колеса тормозятся и затяните контргайку.

Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

8. Рекомендую смазать резьбовые соединения смазкой, например «Литолом», это избавит вас от проблем в будущем.

9. Убедитесь в целостности защитной оболочки ручного троса.

Опустите машину с домкрата и проверьте ручник в действии. Теперь вам известно как подтянуть ручник ВАЗ 2107, надеюсь в случае необходимости вы сможете без труда повторить все вышеописанные действия в домашних условиях.

Related posts:

Как пользоваться ручным тормозом в машине? Проверьте, когда и как это использовать!

Что такое ручной тормоз в автомобиле?

Ручной тормоз в автомобилях — это тип тормоза, которым вы управляете рукой с помощью рычага, расположенного рядом с сиденьем водителя. Обычно вы можете активировать стояночный тормоз в автомобиле, нажав кнопку на рычаге и потянув его вверх. После этого вы можете отпустить кнопку. Современные автомобили также оснащены кнопкой включения стояночного тормоза. Кнопка также находится рядом с рычагом переключения передач.

Некоторые дорогие автомобили даже оснащены автоматическими ручными тормозами. Он автоматически включается, когда вы останавливаете автомобиль, и отключается, когда вы нажимаете на педаль газа.

Как работает ручной тормоз?

При нажатии на рычаг ручного тормоза включаются задние тормоза. Обычно используется для предотвращения скатывания автомобиля вперед/назад, когда он припаркован. Пройдите пункты ниже, чтобы понять механизм работы автомобильного ручного тормоза.

• Металлический трос соединяет рычаг с задними тормозами.

• Когда вы тянете рычаг стояночного тормоза, трос прижимает тормозные колодки//тормозные колодки к дискам или барабанам, чтобы задействовать задние тормоза.

• Некоторые автомобили также поставляются с отдельными дисками и тормозными колодками на задней оси, специально для ручного тормоза.

• Современные автомобили с автоматической коробкой передач оснащены электронным ручным тормозом, работающим по тому же принципу.

• Когда вы нажимаете/вытягиваете кнопку стояночного тормоза, она включает электродвигатели, которые прижимают колодки к дискам.

Как пользоваться ручным тормозом в автомобиле?

Как упоминалось ранее, управлять ручным тормозом в автомобиле очень просто. В зависимости от модели вашего автомобиля вы либо дергаете рычаг, либо нажимаете/нажимаете кнопку. Однако процесс включения ручного тормоза может различаться в зависимости от типа коробки передач. Ниже приведена пошаговая процедура использования ручного тормоза в автомобиле.

Как пользоваться ручным тормозом на автомате?

После парковки автомобиля

• Шаг 1: Полностью остановите автомобиль.

• Шаг 2: Нажмите на педаль тормоза и переведите рычаг переключения передач в режим «Парковка».

• Шаг 3: Нажмите кнопку на конце рычага и начните тянуть рычаг.

• Шаг 4: Потяните рычаг до упора и отпустите кнопку.

• Шаг 5: Убедитесь, что вы задействовали стояночный тормоз, проверив индикатор стояночного тормоза на приборной панели.

• Шаг 6: Отпустите педаль тормоза.

Когда вы будете готовы к поездке

• Шаг 1: Нажмите на педаль тормоза.

• Шаг 2: Переведите рычаг селектора передач в режим «Движение».

• Шаг 3: Слегка приподнимите рычаг стояночного тормоза и нажмите кнопку на конце рычага.

• Шаг 4: Полностью опустите рычаг и отпустите кнопку.

• Шаг 5: Проверьте на приборной панели, исчез ли индикатор стояночного тормоза, чтобы убедиться, что ручной тормоз отключен.

• Шаг 6: Отпустите педаль тормоза и нажмите педаль акселератора, чтобы начать движение.

Примечание: В случае электронного стояночного тормоза нажмите/потяните кнопку, чтобы задействовать стояночный тормоз. Аналогичным образом нажмите/нажмите кнопку вниз, чтобы отключить стояночный тормоз.

Также читайте: Лучшие автомобили с автоматической коробкой передач до рупий. 10 лакхов в Индии

Как пользоваться ручным тормозом в автомобиле с механической коробкой передач?

После парковки автомобиля

• Если вы припарковали автомобиль на ровной поверхности, вы можете включить нейтраль и потянуть рычаг ручного тормоза.

• Если вы паркуете автомобиль на подъеме, включите первую передачу и включите ручной тормоз, потянув за рычаг.

• Если вы паркуете автомобиль на спуске, включите передачу заднего хода и потяните рычаг стояночного тормоза.

Когда вы будете готовы к поездке

• Нажмите на педаль тормоза и отпустите ручной тормоз. Переключитесь на первую передачу, выжав сцепление, и трогайтесь с места.

• Если вы припарковали автомобиль на подъеме, вы можете использовать ручной тормоз, чтобы предотвратить скатывание автомобиля назад. Нажмите на педаль сцепления и переключитесь на первую передачу. Нажимайте на педаль газа, пока не достигнете оптимальных оборотов. Затем медленно отпускайте сцепление, пока не почувствуете поклевку. Отпустите ручной тормоз, и автомобиль поедет вперед.

Читайте также: Что такое RPM в автомобилях?

Для чего нужен ручной тормоз в автомобиле?

Основное назначение ручного тормоза в автомобиле — предотвратить скатывание автомобиля вперед/назад при парковке/остановке. Кроме того, стояночный тормоз может выступать в качестве помощи при трогании на подъеме. Наконец, вы также можете использовать его в качестве аварийного тормоза, если основные тормоза отказали.

Когда использовать ручной тормоз?

Теперь вы знаете, как пользоваться ручным тормозом в автомобиле, но когда вы его используете? Вы можете использовать стояночный тормоз в различных ситуациях. Этот раздел проливает свет на различные сценарии использования ручного тормоза.

• При парковке автомобиля: При парковке автомобиля можно использовать ручной тормоз. Стояночный тормоз предотвращает скатывание автомобиля вперед/назад, даже если вы припарковали автомобиль на подъеме/спуске. Однако из соображений безопасности вы также можете установить коробку передач на первую передачу, чтобы в случае отказа ручного тормоза ваша машина не двигалась.

• При ожидании сигнала светофора: Вместо того, чтобы постоянно нажимать на педаль тормоза, вы можете задействовать ручной тормоз, ожидая красный сигнал светофора. Это также действует как мера безопасности, если ваш автомобиль ударили сзади. Ручной тормоз не позволит автомобилю внезапно выехать на полосу встречного движения, если автомобиль находится сзади. Напротив, ваша нога может соскочить с педали тормоза, если автомобиль ударят сзади.

• При отказе тормозов: Ручной тормоз также называют аварийным тормозом. Это связано с тем, что в случае отказа основных тормозов вы можете использовать стояночный тормоз, чтобы замедлить/остановить автомобиль. Однако ручной тормоз задействует только задние тормоза, а задние колеса могут заблокироваться, и автомобиль может выйти из-под контроля. Следовательно, используйте ручной тормоз только в случае отказа основных тормозов.

• Для старта в гору: Как упоминалось ранее, вы можете использовать стояночный тормоз в качестве вспомогательного средства удержания на подъеме при старте в гору. Вы можете сделать это, управляя сцеплением и дроссельной заслонкой, прежде чем отключить ручной тормоз. Но если у вас современный автомобиль с функцией помощи при трогании на подъеме, вам не нужно вручную включать ручной тормоз. Система автоматически сделает это за вас и через несколько секунд отпустит стояночный тормоз.

Часто задаваемые вопросы (FAQ)

Ниже приведены некоторые из наиболее часто задаваемых вопросов и ответы на них, связанные с системой ручного тормоза автомобиля.

Что произойдет, если я буду вести машину с включенным ручным тормозом?

Если вы едете на автомобиле с включенным стояночным тормозом, задние тормоза могут изнашиваться до такой степени, что они могут полностью выйти из строя. Если вы забудете отпустить ручной тормоз и начать движение, вам следует немедленно проверить задние тормоза, так как это может привести к серьезному повреждению тормозных колодок/колодок и роторов/барабанов.

Могу ли я припарковать машину без ручного тормоза?

Технически вы можете припарковать свой автомобиль, не включая стояночный тормоз. Но это небезопасно, так как автомобиль может катиться вперед/назад в зависимости от поверхности, на которой вы его припарковали. Следовательно, лучше использовать ручной тормоз всякий раз, когда вы паркуете машину.

Чем отличается стояночный тормоз от ручного?

Нет разницы; стояночный тормоз и ручник одинаковые. Одни производители автомобилей называют его стояночным тормозом, другие – ручным тормозом. В конце концов, обе системы идентичны и выполняют одну и ту же работу.

Как отключить ручной тормоз в машине?

Чтобы отпустить ручник, нужно нажать кнопку на рычаге и нажать его до упора вниз и отпустить кнопку. Если в вашем автомобиле есть электронный стояночный тормоз, вам нужно нажать кнопку вниз или нажать кнопку ручного тормоза. Чтобы убедиться, что ручной тормоз отпущен, вы можете проверить приборную панель. Если вы не видите индикатор ручного тормоза, это означает, что вы успешно отключили стояночный тормоз.

Могу ли я использовать ручной тормоз, если отказали основные тормоза моего автомобиля?

Да, вы можете использовать стояночный тормоз в качестве экстренного, если основные тормоза вашего автомобиля полностью отказали. Но вы должны быть осторожны, прежде чем пытаться сделать такой маневр. Поскольку ручной тормоз задействует задние тормоза, вы можете заблокировать задние колеса, и автомобиль может выйти из-под контроля. Следовательно, будьте осторожны с ручным тормозом и используйте его только в крайнем случае в случае отказа тормоза.

Можно ли использовать ручной тормоз для старта в гору?

Да, вы можете использовать ручной тормоз в качестве помощи при трогании на подъеме. Заведите автомобиль, включите сцепление и переключитесь на первую передачу. Затем плавно нажмите на педаль газа и увеличьте число оборотов в минуту. Затем вы можете медленно отпустить сцепление, пока не почувствуете поклевку, и отпустите стояночный тормоз. Машина начнет ползти вперед.

Узнайте больше:

• Барабанные и дисковые тормоза: что лучше для автомобилей?

• Как обрабатывать и предотвратить сбой автомобильного тормоза

• ACKO Drive Процесс покупки автомобилей

• Предстоящие автомобили в Индии

9099999999 гг. Объяснение деталей и типов

Как пользоваться ручным тормозом в автомобиле с автоматической коробкой передач

Одной из очень важных систем безопасности в автомобиле является ручной тормоз или «стояночный тормоз». В этом руководстве объясняется, как использовать ручной тормоз в автомобиле с автоматической коробкой передач, но сначала для тех, кто не уверен, давайте объясним, что такое ручной тормоз.

Что такое автомобильный ручной тормоз

Ручной тормоз — это механизм безопасности автомобиля, который используется для предотвращения движения автомобиля при парковке. Традиционный ручной тормоз представляет собой рычаг, расположенный между сиденьями водителя и пассажира, который потяните вверх, чтобы задействовать задний тормоз. Ручной тормоз представляет собой относительно простой механизм, в котором используется храповая система, соединенная с тросом. Когда рычаг ручного тормоза поднимается, провода натягиваются и задействуют задние тормоза автомобиля.

Электронные стояночные тормоза стали более популярными. По сути, они выполняют ту же работу, за исключением того, что это делается в электронном виде с помощью нажатия кнопки, которая затем активирует двигатель для включения задних тормозов автомобиля.

В вашем автомобиле будет либо традиционный рычаг ручного тормоза (1), либо электронный стояночный тормоз с кнопкой (2)

Как пользоваться ручным тормозом в автомобиле с автоматической коробкой передач автомобиль при подготовке к выезду.

1. Сильно нажмите на педаль тормоза правой ногой
2. Установите рычаг переключения передач в привод
3. Чтобы отпустить ручной тормоз, слегка приподнимите рычаг и большим пальцем нажмите кнопку на конце рычага
4. Полностью опустите рычаг вниз до упора, а затем отпустите кнопку
5. Если ваш автомобиль оснащен электронным стояночным тормозом, просто нажмите на выключатель электронного стояночного тормоза
6. Убедитесь, что красная сигнальная лампа тормоза или стояночного тормоза погасла на приборной панели вашего автомобиля
7. Снимите ногу с педали тормоза и нажмите на педаль акселератора, чтобы тронуться с места

Примечание: перед тем, как отпустить ручной тормоз, всегда проводите круговое наблюдение, чтобы убедиться, что он чист и безопасен, прежде чем трогаться с места.

Учебное пособие, объясняющее, как отпустить ручной тормоз или электронный стояночный тормоз в автомобиле с автоматической коробкой передач

В этом учебном пособии объясняется, как задействовать ручной тормоз в автомобиле с автоматической коробкой передач после остановки.

1. Дождитесь полной остановки автомобиля
2. При остановке крепко держите правую ногу на педали тормоза
3. Установите рычаг переключения передач в положение парковки
4. Чтобы установить ручной тормоз, как только вы начнете поднимать рычаг, нажмите большим пальцем кнопку на конце рычага
5. Продолжайте тянуть рычаг вверх, пока не почувствуете натяжение, удерживайте его на месте, затем отпустите кнопку
6. Если в вашем автомобиле есть электронный стояночный тормоз, просто потяните вверх переключатель электронного стояночного тормоза
.
7. В качестве визуального подтверждения того, что стояночный тормоз включен, на приборной панели вашего автомобиля должна загореться красная сигнальная лампа тормоза или стояночного тормоза
8. Снимите ногу с педали тормоза

Учебное пособие, объясняющее, как задействовать ручной или электронный стояночный тормоз в автомобиле с автоматической коробкой передач

Видеоучебное пособие

В этом видеоучебном пособии показано, как отпустить ручной или электронный стояночный тормоз перед троганием с места и как задействовать их сразу после того, как вы остановитесь.
