Схема Подключения Зеркала Заднего Вида
Функции и характеристики Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства.
Критерии выбора
См. также: Прибор измерения петли фаза ноль
Категории товаров
Можно купить любую для вас удобную камеру заднего вида, а эту штатную с набора поставить вперед и сделать питание от кнопки, что я в будущем хочу сделать.
После этого, очень аккуратно, слегка покачивая, чтобы не сломалась защелка, снимается зеркало. Товар предоставлен для написания обзора магазином. Еще статьи из рубрики Тюнинг.
Виды Теперь вкратце рассмотрим разновидности гаджетов, которые можно найти в продаже: Универсальные варианты.
После этого корпус собирается и уплотняется силиконовым герметиком. С пассажирской стороны такой проблемы нет.
Плюс кидается на кнопку. Сказав продавцу, что в интернет магазинах оно стоит меньше р он пожал плечами. Электронная составляющая Внимательно отнеситесь к прокладыванию проводов.
Установка SE зеркал на Приору
Таким образом выяснить, где в электрической цепи произошла поломка — перегорел предохранитель, оборвался провод, произошло короткое замыкание или просто пропал контакт. Подключите все провода. С пассажирской стороны такой проблемы нет.
Оно обладает 4,3-дюймовым дисплеем с низким разрешением — на пикселя. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается.
Комментарии и отзывы
После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.
Оно обладает 4,3-дюймовым дисплеем с низким разрешением — на пикселя.
Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком. На задней части камеры установлено регулируемое крепление В описании сказано, что камера имеет защиту IP67, но судя по щели куда заходит провод,IP67 это полная шляпа. Если гаджет не работает, необходимо прозвонить проводку.
Далее наступает очередь пыльника и задней крышки, которые нужно снять.
Который «разворачивает» картинку — что тут будет? Обогрев зеркал заднего вида своими руками Стоит заодно проверить целостность деталей из пластика и всех защелок, которые после того, как снят зеркальный элемент, становятся доступными.
Рекомендуем: Выход из строя проводки
Схемы электрооборудования Лада Ларгус

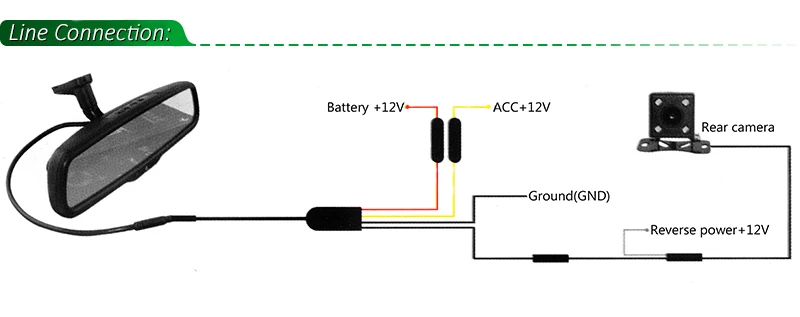

Все провода необходимо подключить в соответствии со схемой, которая идет в комплекте. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В.
Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.
После укладки проводов необходимо произвести монтаж самой камеры. Теперь все смотрится красиво Запитал зеркало от зажигания. Но есть и преимущество — это наличие 2 видеовходов.
11 posts in this topic
Провод камеры имеет провод длиной примерно 25 см и который имеет 2 входа. При парковке видно детей и животных, которые часто гуляют во дворе.
монитором, как подключить вместо штатного, схема для автомобиля, автозеркало, салонное, экраном, установка, место, обзора, хода, какое лучше
Содержание
- Функции и характеристики
- Критерии выбора
- Рейтинг лучших моделей
- Trendvision MR710GP
- Autoexpert DV-525
- Dunobil Spiegel DUO
- Interpower Silverstone f1 Interpower HD-5
- SHO Me M43
- Как установить
- Установка зеркала
- Монтаж камеры
- Как правильно подключить
Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом.
Оно также служит для выведения полезной информации. Это достигается наличием встроенного дисплея.
Функции и характеристики
Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:
- Вместо штатного салонного зеркала заднего вида.
- В качестве накладки на штатное зеркало с помощью зажимов.
Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.
Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.
Критерии выбора
Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.
Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство.
Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.
Рейтинг лучших моделей
Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.
Trendvision MR710GP
Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.
Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут.
Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.
Autoexpert DV-525
Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.
Dunobil Spiegel DUO
Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA.
Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.
Interpower Silverstone f1 Interpower HD-5
Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.
SHO Me M43
Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.
Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.
Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.
Как установить
Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.
Установка зеркала
Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.
Монтаж камеры
Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление.
Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.
Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.
Как правильно подключить
Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В.
Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.
Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.
Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.
- Защита камеры заднего вида от грязи
- Видеорегистратор с возможностью подключения камеры заднего вида
- Как правильно установить видеорегистратор
- Камера заднего вида для автомобиля рейтинг лучших
Перенос камеры с дисплея зеркала на новый навигационный блок на внедорожниках и грузовиках GM
Здесь, в Camera-Source, клиенты часто спрашивают нас, как перенести видеосигнал с заводского дисплея зеркала на недавно установленный навигационный блок. Если ваш грузовик поставляется с завода с задней камерой в зеркале дисплея, но вы добавили навигационную систему и хотите, чтобы вместо нее отображалось изображение, прочитайте этот пост.
Здесь, в Camera-Source, клиенты часто спрашивают нас, как перенести видеосигнал с заводского зеркального дисплея камеры на недавно установленный навигационный блок. Если ваш грузовик поставляется с завода с задней камерой в зеркале дисплея, но вы добавили навигационную систему и хотите, чтобы вместо нее отображалось изображение, прочитайте этот пост.
В сущности, этот переход довольно прост. В жгуте камеры зеркала заднего вида есть два провода, которые содержат видеосигнал (видео+ и видео-), и все, что вам нужно сделать, это переместить эти провода на заднюю часть вашей новой навигационной системы. Ваша новая навигационная система должна иметь вход RCA для камеры заднего вида, к которому можно подключить разъем RCA с двумя проводами внутри коаксиальной оболочки (видео + и видео -).
Если у вас есть автомобиль Chevrolet Silverado или GMC Sierra 2009–2013 года (также 2014 года для тяжелых условий эксплуатации), мы предлагаем продукт, который позволит вам сделать это, не разрезая и не сращивая провода. Этот заводской комплект для преобразования зеркала камеры в навигационную систему с функцией plug-and-play доступен в нескольких различных конфигурациях, которые позволят вам перемещать или разделять видеосигнал. Перемещение видеосигнала сделает именно это: заставит сигнал отображаться только на навигационном радио, тогда как его разделение позволит просматривать его в обоих местах.
У нас нет продукта plug-and-play для покупателей внедорожников GM и Chevy Avalanche, но следующее руководство поможет вам сделать то же самое — для этого требуется только сращивание проводов. Выполните следующие действия, чтобы перенаправить видеосигнал камеры с зеркала на навигационный блок:
- На существующем разъеме зеркала заднего вида вы найдете синий провод (видео-) и белый провод (видео+). Эти провода расположены на контактах 7 и 6 разъема зеркала соответственно.
Купите 10-футовый кабель RCA и отрежьте один конец. - Снимите кожух, и вы найдете внутри два провода, которые обозначают видео + и видео -. Используйте омметр для проверки непрерывности, чтобы убедиться, что вы знаете, какой из них соответствует правильному сигналу. Внешний корпус RCA отрицательный, а центральный контакт положительный. Как правило, провод видео+ внутри коаксиального кабеля RCA представляет собой изолированный провод, а провод видео- просто оголен.
- Вставьте положительный провод в белый провод на зеркале, а отрицательный провод RCA — в синий провод на зеркале. Вы можете либо отрезать их от жгута зеркала, чтобы переместить сигнал, либо вставить их, если хотите разделить сигнал.
- Проложите RCA к задней части навигационной радиостанции и подключите к входу RCA для задней камеры. Вы можете засунуть его между обивкой потолка и стеклом, а затем проложить его за крышкой передней стойки водителя и вниз через боковую часть приборной панели, чтобы кабель был скрыт.
Если установка камеры заднего вида в зеркале заднего вида с функцией plug-and-play не работает для вашего внедорожника или грузовика, возможен обходной путь. Для тех, кто ищет готовые решения, Camera-Source предлагает широкий ассортимент продуктов для камер заднего вида для многих марок и моделей грузовиков. Это легко исправить!
