Как подключить противотуманные фары через реле схема: Подключение птф. Схема подключения противотуманных фар через реле — Шины для спецтехники, шины для погрузчика

Содержание

Подключение птф. Схема подключения противотуманных фар через реле

И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!

Самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

ПТФ-ка на матиз!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

РАБОТА

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме) там все одинакого

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт(предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работают прислушайтесь к реле! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! (вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Противотуманные фары нужны в трудных погодных условиях: туман, ливень либо снег, когда ближний и далекий свет создают полупрозрачную пелену, что приводит к уменьшению видимости. По ГОСТу, обе фары обязаны быть идентичного цвета – желтого либо белого. Их расположение допускается не выше основных фар автомобиля и симметрично продольной оси.

Инструкция

1. Выходит, установка противотуманных фар на ВАЗ производится дальнейшим образом:Установите реле под капотом (для того, дабы ослабить падение напряжения и разгрузить контакты включателя). Для реле есть теснее отверстие, скажем, рядом с реле стартёра.

2. Через подвесной предохранитель с плюсовой клеммы аккумулятора подайте плюс на реле.

3. Вставьте лампы в свои места, фонарь повесьте к креплению (заднюю его часть), проденьте провода от реле, подключите лампу к разъемам, все соберите и готово! Не позабудьте проверить тщательность изолирования соединений: чай множество пожаров бывает из-за неисправностей в электропроводке.

4. Позже установки фар, нужно отрегулировать их. Делается это дюже легко: фару наклоните настоль, дабы максимальная яркость пятнышка света была на поверхности земли приблизительно в 20-25 метрах от автомобиля. Не забывайте, что фары регулируют по отдельности, поочередно прикрывая всякую, скажем, куском картона.

5. Схем подключения противотуманных фар уйма, мы привели схему, которая работает по тезису ближнего света: +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Кнопку включения противотуманок отличнее устанавливать рядом с выключателем наружного освещения либо под приборной панелью.

Дрянно видно ночью на дороге? Значит, нужно подключить добавочный источник света – противотуманные фары. Оказывается, это вовсе не трудно.

Вам понадобится

– фары противотуманные
– провода
– реле с колодкой
– колодка с предохранителем 15-20А
– кнопка либо тумблер включения и выключения фар (если не предусмотрена штатная)
– дрель либо шуруповерт
– бокорезы
– отвертка
– изолента черная
– гофра и хомуты

Инструкция

1. Вставьте фары в особые ниши в бампере и закрепите. Либо прикрутите на выбранное вами место.От всей фары идут 2 провода (+ и -). От всякой фары один провод присоедините на массу (прикрутите под всякий болт на кузове автомобиля), а иной к реле. Заблаговременно реле вставьте в колодку. Питание к реле берется от аккумулятора через предохранительную колодку. Реле служит для разгрузки кнопки включить/выключить от напряжения. Если реле не подключать, то кнопка не выдержит нагрузки и сгорит. Реле дозволено установить рядом с аккумулятором либо протянуть в салон под торпеду. От реле протянуть провода в салон и подключить их к кнопке включения/выключения противотуманных фар. Протянуть провода в салон дозволено через проход, по которому идут штатные провода автомобиля.

2. Провода противотуманных фар уложите в гофру и хомутами притяните к штатной проводке.

Видео по теме

Обратите внимание!
Правилами дорожного движения на основании ГОСТ 8769-75 разрешено устанавливать противотуманные фары экстраординарно в числе 2-х штук не дальше 400мм от плоскости бокового габарита (по внешней кромке рассеивателя) и не ниже 250мм от яруса поверхности дорожного покрытия (по нижней кромке рассеивателя).

Полезный совет
В большинстве случаев в фарах используется однонитевая лампа категории Н1. Помимо нее используют также лампы категорий Н2, Н3, Н7 (улучшенная лампа Н1), h21, HB4.

Бывают моменты, когда типовые головные фары вашего автомобиля не в состоянии высококачественно осветить дорожное полотно впереди движущегося автомобиля, причинными могут служить густой туман, снег, проливной ливень, все это может привести к аварийной обстановки. Что бы обезопасить себя, пассажиров и других автомобилистов от допустимого соударения, стоит задуматься об установки дополнительных источников света – галогеновых либо противотуманных фарах.

Вам понадобится

Сами фары, провода, пара предохранителей, реле включения, кнопка включения, колодки под предохранители и реле, комплект ключей и отверток, изолента, термоусадочная трубка, колодки-зажимы для подключения проводов в обрыв цепи.

Инструкция

1. Первое с чем стоит определиться, это, непринужденно, с выбором самих дополнительных фар. Если есть штатные крепления для фар в бампере вашего авто, не задумываясь, приобретайте их, если креплений нет, то у вас довольно широкий выбор из разнообразия продукции представленной в автомагазинах и на рынках. Основное помните, что в комплекте с фарами должен находиться сертификат соответствия ГОСТу. Так же, будет отличнее, если в комплекте с фарами идет проводка, реле и предохранители, в отвратном случае придется приобретать отдельно.

2. Все комплектующие куплены, дозволено приступать к установке. Установите фары на штатные места в бампере, если их нет, то по размеру Технического регламента «О безопасности колесных транспортных средств». Дальнейшим этапом следует провести проводку от фар. Один из проводов всякой

фары соединяем с массой авто – прикручиваем на кузов в любом комфортном месте. Два других, уложить в пластиковую гофру, ее протянуть по штатной проводки до перегородки мотор-салон, закрепив пластиковыми хомутами. Заведите провода в салон как дозволено ближе к месту расположения щитка предохранителей и реле.

3. Работа под капотом завершена сейчас дозволено приступать к работе в салоне. Откройте щиток предохранителей и реле, на нем могут быть свободные гнезда под предохранители и реле. Провода от фар подключаем через два отдельных предохранителя, выходы с предохранителей соединяем в один и подключаем к выходу № 86 реле. Выход № 87 подключаем к массе машины, а № 85 к «+» – это может быть обособленный провод от аккумуляторной батареи либо «+» с замка зажигания либо контакта № 85 реле ближнего света.

4. Осталось установить кнопку включения фар. Если на передней панели имеются свободные места под кнопки, то извлекаем заглушку и освобождаем накладку передней панели, что бы дозволено было вольно орудовать с проводами. Типовые кнопки имеют световой индикатор включения, итоги, отвечающие за включение индикации, соединяем параллельно с проводкой других кнопок, также параллельно подключаем плюсовой руководящий контакт, 2-й выход руководящего контакта с кнопки, соединяем с выходом № 30 реле включения фар.

Все готово, включаем зажигание, при нажатии на кнопку включения буден слышен короткий щелчок – это включилось реле, при этом загорятся фары . Установите все на место, проводку закрепите по месту.

Видео по теме

Обратите внимание!
Все работы проводите при отключенном зажигании, что бы нечаянно не допустить короткое замыкание, если не уверены, отсоедините аккумулятор вовсе.Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей отличнее обернуть в термоусадочную трубку.Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка либо предохранители и их придется менять.

Полезный совет
Нужно положительно подобрать предохранители, для стандартных ламп мощностью 55 Вт, реле довольно на 25-30 А, предохранители по 10 А.При подключении фар через дворец зажигания либо от контакта реле ближнего света, при выключении зажигания фары будут гаснуть механически, так вы не позабудете их отключить и не разрядите аккумулятор. Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.

Для поездки на автомобиле в туманную погоду, помимо обыкновенного ближнего света фар, используют еще и противотуманные фары. Установить на свой автомобиль их дозволено самосильно.

Вам понадобится

– две противотуманные фары
– добавочный блок предохранителей
– реле
– блок переключателей
– провода красного (плюс) и синего (минус) цветов

Инструкция

1. Сначала установите все детали на свои места (на автомобиле). Позже чего протягивайте провода. Не рекомендуется устанавливать больше 2-х противотуманных фар спереди и больше одной сзади автомобиля.Перед подключением оборудования отключите питание от аккумулятора.

2. Расположите реле под капотом автомобиля в комфортном для их монтажа месте.

3. Питание к реле протяните красным проводом, непринужденно с плюсовой клеммы генератора.

4. Объедините синим проводом контакты массы реле с кузовом, неподалеку, в месте его крепления, с поддержкой клемм, типа “ушко”.

5. Выходное питание из реле подключите красным проводом к блоку предохранителей, под капотом.

6. От предохранителя протяните алый провод к противотуманной фаре, заранее закрепленной на бампере автомобиля. Синий провод от фары закрепите на кузов автомобиля.

7. Вольный провод от реле протягиваем к блоку включения, заблаговременно установленного в салоне автомобиля. В такой же последовательности произведите подключение 2-й противотуманной фары.

Видео по теме

Противотуманные фары предуготовлены для совершенствования видимости при дрянный погоде: в ливень, метель, туман. Максимальную пользу он них дозволено получить, если позже установки исполнить положительную регулировку.

Инструкция

1. Облегчить процесс регулировки поможет верная установка фар. Помните, что закреплять противотуманки нужно на высоте, которая составляет порядка 25 см от поверхности земли. Также следите за тем, дабы они выступали за габариты транспортного средства огромнее, чем фары ближнего света. Оптимальным расстоянием до корпуса автомобиля будет значение приблизительно в 40 см.

2. Позже установки неукоснительно выставите горизонтальные и вертикальные углы противотуманных фар. Всякое отклонение будет гораздо снижать производительность приборов. Для выполнения регулировки обнаружьте экран либо вертикальную стену, к которой впритирку встаньте на автомобиле. При помощи карандаша подметьте на ней центры фар и проведите линию, которая на 10 см ниже этих точек. После этого отгоните машину на 5 метров от стены и включите противотуманки .

3. Наблюдательно посмотрите на стену. При верной регулировке верхняя граница световых пятнышек будет совпадать с горизонтальной линией, которую вы провели. Также измерьте расстояние между центрами пятнышек света, оптимальное расстояние для них составляет порядка 120 см.

4. Если вертикальных стен нет неподалеку, то попросите помощника закрыть одну фару куском картона, а иную наклонить вниз. Сами в это время отойдите на расстояние порядка 20 метров от автомобиля. Расположение фар, когда они обеспечивают максимальную освещенность участка под вашими ногами, и будет оптимальным. Аналогичным образом проведите регулировку 2-й фары.

5. Непременно проверьте работоспособность установленных противотуманных фар. Для этого выберите дождливый либо сумеречный день, и, выехав на дорогу, опробуйте их в действии. При наличии каких-нибудь недостатков либо недостатков, обратитесь в специализированные центры, где вам проведут компьютерную регулировку фар.

Противотуманные фары являются пригодным признаком всякого автомобиля при движении в дрянных погодных условиях. На ВАЗ-2110 данные фары заводом-производителем предусмотрены только в комплектации «Люкс», следственно их установка всецело ложится на плечи обладателя авто.

Инструкция

1. Решите, где будете устанавливать противотуманные фары. Лучшим вариантом будет низ бампера, где имеются отверстия, в которые они совершенно встанут. Позже этого выберите непринужденно сами противотуманки, которые для данной модели автомобиля бывают 2-х типов: с рифлеными и прозрачными стеклами. Последние светят пятнышками, следственно их выбирать неугодно. Рифленые же чудесно рассеивают свет по каждой поверхности дорожного полотна.

2. Также приобретете рамки для противотуманных фар, реле, комплект проводов и кнопку включения. Позже этого заведите провода из-под приборной панели в подкапотное пространство. Для этого вам придется разобрать часть панели и обнаружить место для установки кнопки. Подключите провода к разъемам на фарах и скрупулезно заизолируйте их при помощи изоленты.

3. Установите фары в рамки и скрупулезно закрепите на нижней части бампера. Подключите провод, тот, что идет от габаритных огней к реле на 85 разъем, к клемме 86 подведите «минус» от аккумуляторной батареи, к 87 – «плюс», а от 30 итога запитайте монтажный блок. Из блока выведите провода к противотуманным фарам. При таком подключении данный тип фар будет трудиться при включении габаритных огней.

4. Если хотите сделать, дабы фары включались при помощи кнопки, то установите ее в обрыв питающего провода. Позже окончания работ неукоснительно отрегулируйте фары. Если есть вероятность, то испытайте их в условиях дрянной видимости, скажем, в ливень либо снег.

Lada Kalina – это одна из самых приобретаемых моделей русского автопрома. В своей базовой комплектации она не имеет установленных противотуманных фонарей, следственно многие автолюбители задумываются об их независимой установке.

Вам понадобится

баллончик с краской, фары, кнопку включения, разъемы под лампы, реле, наждачная бумага

Инструкция

1. Решите, какие противотуманные фары вы будете в будущем устанавливать на свой автомобиль. В текущее время на рынке возникло крупное число данных приборов разных изготовителей. Приобретите непринужденно сами фары, кнопку включения, разъемы под лампы, реле и комплект проводки для подключения данных фар. При желании приобретете баллончик с краской, дабы покрасить корпус фар в цвет кузова автомобиля.

2. Установите реле в штатном месте в блоке предохранителей и реле. От 87 контакта реле проложите провод к противотуманным фарам со встроенным предохранителем. К 86 разъему приходит «масса». К 31 зажиму подсоедините провод от аккумуляторной батареи, а к 85 – руководящий, у которого имеется кнопка включения от серого провода, отвечающего за включение ближнего света фар. Если вы подключитесь к черно-белому проводу, то включение противотуманных фар будет протекать коллективно с габаритными огнями.

3. Позже этого займитесь покраской рамок. Для этого при помощи наждачной бумаги сделайте поверхность матовой. Скрупулезно обезжирьте ее и нанесите два слоя грунтовки. Позже высыхания грунта исполните покраску, которая также подразумевает собой несколько слоев с дальнейшей сушкой. Для закрепления итога покройте поверхность лаком.

4. Поверните колеса максимально в надобную вам сторону либо совсем снимите их. Позже этого отсоедините подкрылок и извлеките из бампера заглушку. Противотуманную фару установите изнутри и закрепите при помощи саморезов, дальше подключите электрический разъем к лампе. Установите свежеокрашенную рамку, после этого подкрылок и колеса. Неукоснительно проверьте работоспособность установленных осветительных приборов и отрегулируйте их. Это дозволено сделать самосильно, либо в сервисных центрах.

Видео по теме

Одной из основных загвоздок автомобилистов является задача промерзания стекол и зеркал в зимнее время. В итоге их нереально применять по прямому назначению, что может вызвать аварийные случаи. Решить данную обстановку дозволено посредством подключения на ВАЗ подогрева зеркал .

Инструкция

1. Демонтируйте обивку передних дверей и порогов, дабы они не мешали при прокладке электрических проводов для системы обогрева зеркал . Приготовьте все нужные элементы: отвертки, провода, обогревательный элемент и другое.

2. Приступите к съему штатных зеркал . Помните, что это дюже тонкая работа, с которой не могут порой совладать и опытные ремонтники, потому что зеркал ьный элемент дюже легко крошится и ломается. В связи с этим предварительно приобретите новые запасные зеркал ьные элементы.

3. Защитите свои руки от порезов перчатками. Разберите ручку управления и открутите саморезы, которые держат декоративные накладки. При помощи плоской отвертки опрятно подденьте зеркал ьный элемент. Дабы обезопасить себя от допустимых осколочков, проклейте зеркал о широким скотчем.

4. Достаньте шарнир зеркал а из корпуса при помощи отвертки. Для его отсоединения нужно исполнить петлю из веревки либо ремня. Петля накидывается на шарнир, позже чего крепко дерните ее на себя, придерживая корпус зеркал а, напротив можете его нечаянно оторвать.

5. Приготовьте нужное число проводов для подключения подогрева зеркал . Потребоваться четыре проводника на правое и левое зеркал о и два провода на массу. В щель рычага пружины зеркал а протащите провода и подключите контактные элементы. Соберите зеркал ьный элемент. Для того дабы его зафиксировать, нужно слегка надавить на центральную область до характерного щелчка.

6. Установите новые зеркал а и пропустите подключенные провода вовнутрь дверей ВАЗ а. Снимите минусовую клемму аккумулятора, открутите предохранительный блок и подсоедините провода, которые также заводятся на кнопку включения подогрева задних стекол. Проверьте работоспособность устройства и окончательно приведите салон автомобиля в порядок.

Если во время работы автомобиля ВАЗ 2106 на его панели приборов непрерывно горит индикатор заряда аккумуляторной батареи, неукоснительно необходимо провести первичную проверку автомобильного генератора . В случае если в ходе такой проверки выявлена всеобщая неисправность генератора , его надобно снять для проведения больше точной проверки и дальнейшего ремонта. Ввиду этого, обладатель автомобиля ВАЗ 2106 должен уметь снять генератор и после этого верно его подключить.

Вам понадобится

– генератор;
– болты;
– ключи;
– винты;
– шайбы;
– вольтметр.

Инструкция

1. Установка автомобильного генератора , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Разместите новейший генератор в отведенное для него место (возле мотора) и зафиксируйте его месторасположение с поддержкой болта и шайбы. После этого наденьте гайку нижнего крепления генератора .

2. Наденьте два провода с итога «30»: провод 1, идущий со штекера центрального итога обмотки статора, и провод 2, выходящий с итога щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная специфика провода 1 и итога «67» – неимение изолирующих колодок.

3. Прикрепите гайку крепления проводов к итогу автомобильного генератора и оденьте сверху на итог «30» резиновый оборонительный колпачок. Позже этого прикрутите гайку, по средствам которой генератор закрепляется на натяжной планке.

4. Наденьте ремень генератора вначале на коленчатый вал, потом на шкив генератора и лишь позже этого на шкив насоса. После этого усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.

5. Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.

6. Позже установки генератора проведите его проверку. Правда различают три метода проверки работоспособности генератора (на автомобиле, с подмогой осциллографа, а также на стенде), особенно приемлемой в домашних условиях считается проверка генератора на автомобиле.

7. Заведите мотор, при циклах мотора 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный итог окажется огромнее либо поменьше типичного значения (14 вольт), то задача, скорее каждого, кроется в реле напряжения. Если и позже замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.

Обратите внимание!
Не проверяйте работоспособность генератора, отсоединив его от аккумулятора! Это может привести к резкому прыжку напряжения, из-за чего в генераторе сгорит выпрямительный блок.

Полезный совет
Клемму «минус» с аккумулятора скидывать дозволено только в том случае, если включены фары далекого света: это недопустит крутой прыжок напряжения.

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики — далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

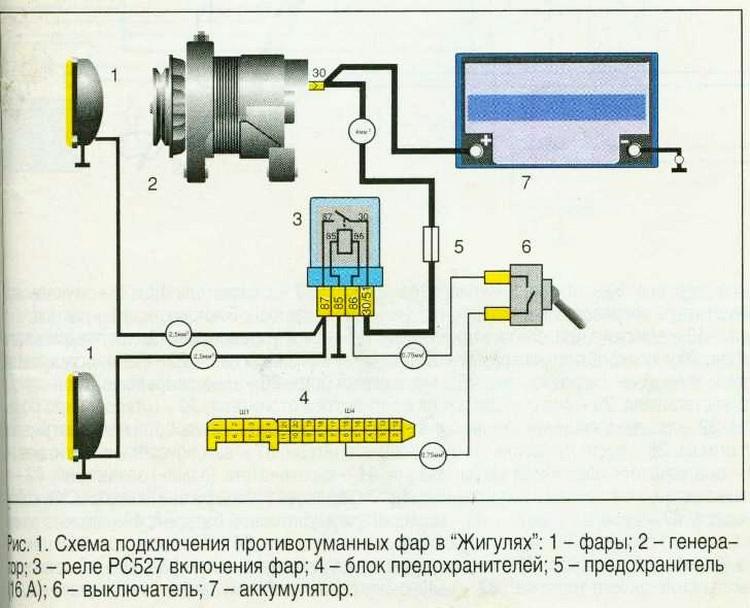

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто — его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый — с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий — к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства — это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара — это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая практически непрозрачную пелену.

Специальные фары, которые называются противотуманными, создавая широкий горизонтальный световой поток, направленный на дорогу, а не в толщу тумана, существенно увеличивают видимость. Кроме этого, жёлтый свет меньше отражается от капель воды, соответственно, улучшается прозрачность светового пятна. Также противотуманки хорошо освещают обочину, что может быть весьма полезным на крутых и извилистых дорогах.

Конструкция противотуманных фар

Существенных отличий в конструкции противотуманных и обычных фар нет, те же корпус, лампочка (источник света), отражатель и рассеиватель. Главной особенностью противотуманной оптики является то, что световой поток не должен быть направлен выше горизонтальной плоскости . Хорошую видимость в плохую погоду обеспечивают лучи с чёткой верхней границей, расположенные как можно ближе к дорожному покрытию.

Так как туман обычно «стелется» не по самой земле, а на некотором расстоянии, оптимальным вариантом противотуманных фар является оптика с эллипсоидными отражателями. В отличие от круглых рефлекторов, они позволяют формировать широкую горизонтальную полосу света, хорошо освещая дорогу в любую погоду. Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими правилами противотуманки должны монтироваться не выше головной оптики и не более чем на 0,4 м от боковых габаритов автомобиля . Обычно их монтируют как можно ближе к земле. Однако ниже 0,25 м устанавливать не рекомендуется из-за высокой вероятности срезать фары каким-нибудь препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах могут использоваться как обычные галогенные, так и ксеноновые лампочки . Достоверных данных о том, какие лампы лучше использовать не существует. Естественно, ксеноновая оптика светит ярче и мощнее. Но при этом она и сильнее ослепляет. Для обеспечения нормальной работы противотуманок необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопка включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + Видео

Наиболее популярными и практичными считаются противотуманные фары с железными рефлекторами и обычными стёклами, способные выдерживать 55 ватные лампочки. Мощности данных ламп при правильной регулировке фары вполне достаточно для любых условий. Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, тот же «Киржач». Такой выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекла в случае повреждения обойдётся недёшево. Во-вторых, отечественные устройства более надёжны и неприхотливы в эксплуатации. В-третьих, их проще монтировать и заменять при необходимости.

Этапы и последовательность монтажа ПТФ

Рассмотрим поэтапно, как установить противотуманные фары самостоятельно. Сначала готовим материал и инструменты. Кроме самих противотуманок, нам понадобятся керамические разъёмы, реле, колодка с предохранителями, гофра, хомуты, кнопка, проводка, изоляция и саморезы. Также необходимо заранее запастись схемой подключения, которую сегодня не проблема скачать в интернете. С инструментов следует приготовить плоскогубцы, отвёртки, гаечные ключи, дрель, свёрла, линейку и перчатки.

Обычно противотуманные фары монтируются на бампер или под него. В большинстве моделей предусмотрены штатные места для установки противотуманок, а также гнездо для реле и кнопка на приборной доске. Если на вашем автомобиле это есть, то процесс монтажа значительно упрощается.

Перед тем как установить противотуманные фары, следует снять с них лампочки, во избежание повреждения. При этом воспользуйтесь перчатками, чтобы не было контакта голых рук с колбой.

Сначала готовим бампер. Он должен быть чистым, поэтому предварительно помойте автомобиль. Выбираем устойчивую поверхность на бампере и отмечаем симметричные места для крепления фар.

Сверлим отверстия, обрабатываем антикоррозийным материалом и монтируем фары.

Прокладываем проводку в соответствии со схемой подключения для данной модели. Минусовые провода необходимо соединить с корпусом, а плюсовые следует подсоединить к силовым контактам реле . Вся проводка должна быть хорошо заизолирована и надёжно закреплена.

Колодку с реле и предохранителем следует монтировать в удобном месте, чтобы исключить попадание влаги. При этом контактные провода должны быть направлены вниз. Если на вашем авто предусмотрены штатные разъёмы, то с выбором места для реле проблем не будет.

На приборной панели устанавливаем кнопку включения противотуманок, если она не предусмотрена конструкцией.

Предварительно отсоединив плюсовую клемму от АБ, по схеме подключаем питание через предохранитель.

Ставим и проверяем работу.

После проверки работоспособности и завершения всех мероприятий по монтажу необходимо . При желании, можно дополнительно купить баллончик краски и покрасить противотуманки в цвет кузова автомобиля.

Самостоятельная замена противотуманной фары

Как правило, менять противотуманку приходится в случае её повреждения или выхода из строя. Перед тем как поменять противотуманную фару, сразу демонтировать устройство не спешите. Сначала следует выявить причину неисправности. Возможно, просто перегорела лампа или проблема в проводке.

Если всё же необходимо произвести замену, следует приготовить отвёртки, пассатижи или плоскогубцы и соответствующие ключи для данной модели авто.

Первым делом готовим автомобиль. Его необходимо установить так, чтобы получить максимально удобный доступ к противотуманным фарам. В зависимости от конкретной модели, возможно, придётся полностью развернуть передние колёса в ту или иную сторону. Иногда, чтобы получить доступ к оптике, необходимо снять бампер, подкрылки и так далее. Комфортные условия для замены противотуманок можно создать, предварительно подняв переднюю часть автомобиля домкратом. При этом не забудьте надёжно зафиксировать авто в этом положении дополнительным упором.

Отсоединяем питание АБ.

Если противотуманка закрыта защитной решёткой, откручиваем её крепление и снимаем.

Отсоединяем колодку жгута питания, отвинчиваем винты крепления или сжимаем пружинные защёлки (зависит от конкретной модели) и вытаскиваем противотуманную фару. В некоторых случаях необходимо сначала снять оптику, а затем отключить проводку.

После этого монтируем новую фару в обратном порядке.

Как правило, сама процедура замены противотуманной фары занимает не больше 20-30 мин. Большая часть времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, в которых противотуманки вмонтированы в бампер. После замены противотуманной фары не забудьте выполнить регулировку света фар.

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение — противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света — в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае — при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

Количество приборов освещения — два.
Расстояние от боковой части кузова до внешнего края фары — 0,4 метра.
Расстояние от поверхности дороги до нижней части прибора освещения — 0,25 метра.
Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
Углы видимости ПТФ должны равняться от +15 до -10 градусов — по вертикали, и от +45 до -10 градусов — по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности — .

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой — установка правильного угла падения луча света на поверхность дорожного покрытия.

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант — подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему — реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного — установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно — разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

Противотуманки.
Выключатель.
Медные изолированные провода.
Предохранитель.

Распространенная ошибка новичков — установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем — 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи — только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант — запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ — подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после — выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

«Тридцатый» контакт подается на предохранитель, а после него — к «плюсу» аккумуляторной батареи.
«Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
«Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками — .

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути — к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД — включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

схема, пошаговая инструкция Самостоятельная установка противотуманных фар

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при вождении в сложных погодных условиях — снегопад, ливень или туман. Те, кто часто путешествуют на своем автомобиле, не могут представить себе возможность эксплуатации авто без установленных противотуманных фар. В отличии от головной оптики, ПТФ способны эффективно осветить дорогу даже в условиях сильного тумана.

Для чего устанавливать противотуманки

Современные автомобили не зря оснащаются противотуманными фарами. Дело в том, что туман представляет собой взвесь мельчайших капель воды в воздухе, которые практически полностью отражают попадающий на них свет головных фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения головными фарами становится все плотнее. Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильно настроенном положении, освещают лишь само полотно дороги, а не пространство перед авто. Этим и объясняется их действенность. Кроме того, эффективность против тумана в определенной мере повышает желтый светофильтр, позволяя использовать совершенно другой спектр, который не отражается водяной пылью. К сожалению, автопроизводители не всегда устанавливают ПТФ штатно, вынуждая водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар сложностью не отличается, и выполняется за несколько часов. Для этого следует заблаговременно приготовить все необходимое:

медные провода;
предохранитель мощностью не менее 15 А;
реле;
кнопка включения, если на панели отсутствует свободная;
изолента или «термоусадка».

Схема подключения противотуманок через реле предельно проста, и справиться с этой задачей по силам любому человеку.

Провод к аккумулятору удобно протянуть под педалями. Особое внимание стоит обратить на качество создаваемого контакта с клеммами, а также на необходимость установки предохранителя.

Важно! Его следует разместить максимально близко к АКБ — любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ останется лишь установить сами противотуманки.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному световому оборудованию, и «необязательность», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормативам. Так, высота размещения противотуманок должна составлять не менее 250 мм от уровня грунта, при расстоянии до каждого габарита не более 400 мм . устанавливать противотуманные фары можно только симметрично. Нельзя подключать их непосредственно к зажиганию, устанавливая выключатель, позволяющий использовать их отдельно от габаритных огней.

Установив фары на свое постоянное место, подключение противотуманок через реле не составляет трудностей. Оба минусовых провода от фар подключаются на массу, а плюсовые соединяются для подключения к 30-му контакту на реле. Если все выполнено правильно, проверка установленных противотуманок пройдет успешно. Во время выполнения работ самое пристальное внимание требуется уделить качеству всех соединений проводов. Все скрутки требуется делать качественно, а после этого желательно использовать специальную «термоусадку» — так можно исключить попадание на соединение влаги и их окисление.

При самостоятельном подключении противотуманок через реле, не меньшее внимание требуется уделить и правильной их регулировке. Они не должны освещать пространство перед авто — для этого есть головные фары. Установленные противотуманки предназначены для освещения дорожного полотна, т. е. направлены они должны быть вниз, на дорогу. Это позволит им выполнять свое основное предназначение, и не станет причиной ослепления встречных водителей. Перед самостоятельным подключением можно посмотреть видео

Схема подключения противотуманных фар – важный вопрос, беспокоящий водителей. Они отлично знают, какие большие деньги приходится отдавать на станциях технического обслуживания, поэтому стараются самостоятельно заниматься ремонтом. Она не так сложна, поэтому даже при незначительных познаниях в автоэлектрике можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары можно без проблем. Для этого не придется выполнять сложных действий, ведь необходимо просто следовать однозначной схеме. Посредством нее удастся обеспечить безопасные поездки по дорогам в любую погоду. Что нужно сделать?

К противотуманкам подключается 2 клеммы. Первая (массовая) отводится на кузов, а вторая – удлиняется до аккумулятора, но не подсоединяется.
Далее устанавливается реле (лучше выбрать со встроенным предохранителем). Красный провод отправляется на плюс аккумулятора, а черный – на минус. Остается зеленый, отвечающий за управление включением. Его нужно подвести в салон.
Кнопку включения в салоне можно сделать в любом месте, но она должна быть доступной водителю.

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но проще справиться с задачей без посторонней помощи.

Чем выгодна самостоятельная установка?

Подключение фар возможно в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, так что не придется мучиться с установкой и подведением проводов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

Сокращение расходов;
Сокращение потери времени;
Точное знание схемы.

Когда установлены противотуманки, поездки становятся безопасными, но водителю следует хорошо знать схему. Неожиданная поломка не должна пугать автовладельца, так что ему стоит всерьез задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками. Никто не станет в первую очередь браться за автомобиль, поэтому даже быстрое подключение потребует нескольких дней. В течение всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не потребуется.

В собственном гараже можно легко справиться с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно устанавливать фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже удастся за один вечер справиться с задачей, подключив дополнительный свет. Причем машину не придется оставлять на станции, а потом дожидаться звонка.

Воспользовавшись несложным описанием, можно поэтапно справиться с работами. Профессионалы тратят на нужные действия всего один час, но без определенных навыков потребуется целый вечер. С ними можно справиться самостоятельно, поэтому бессмысленно снова сталкиваться с автосервисом.

Его услуги оставляют желать лучшего, поэтому полезнее научиться самостоятельно заниматься разнообразным ремонтом. После чего появится шанс навсегда избавиться от огромных регулярных расходов. Даже электрика автомобиля не так сложна, если ее подробно рассмотреть. Не стоит опасаться поломки, лучше попробовать простейшие схемы, которые обеспечат быстрое решение проблемы.

Для чего нужны противотуманки?

Подключение противотуманок через реле: схема и инструкция

С чего начать монтаж?

Соединяем контакты

О проводах

Второй вариант установки

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Заключение

Залог вашей безопасности – это правильно укомплектованный автомобиль. Если ваша работа связана с частыми перемещениями на авто или вы просто любите много ездить, путешествовать, то вы наверняка знаете, как трудно водителю без противотуманных фар. На сегодняшний день даже поездка на малые расстояния не должна совершаться без установленного противотуманного оборудования, так как малейшие сдвиги погодных условий могут помешать обыденному движению. Всё что потребуется это «противотуманки», инструменты и схема подключения противотуманных фар.

Где можно приобрести качественные и недорогие «противотуманки»?

Автомобильная оптика является неотъемлемой частью каждого авто. Это как отобрать у человека солнечные очки в самый солнечный день, чревато неизвестными последствиями. Так и у автомобиля должны быть свои «очки» на всякий случай, мало ли что может произойти на дорогах. Самой распространенной автомобильной оптикой являются противотуманные фары, которые можно приобрести на авторынке или заказать в интернет магазине. Конечно, лучше всего купить противотуманки на рынке, где специалист не только посоветует вам нужную модель, но и расскажет какова схема подключения противотуманных фар.

Для чего предназначены противотуманные фары?

Самое главное в противотуманных фарах это точная подача света. Именно от этого зависит непосредственное освещение дороги. Фары, которые имеют точную регулировку, способны осветить путь в 10 метров, что абсолютно достаточно при невысокой скорости езды в самую скверную погоду. Регулировка противотуманных фар осуществляется непосредственно при установке данного оборудования. От того насколько верно вы отрегулируете угол падения света на фарах, зависит насколько хорошо «противотуманки» будут освещать дорогу.

Как подключить противотуманные фары?

Принцип подключения противотуманных фар очень прост, достаточно знать самые необходимые навыки в работе с авто инструментами и вообще иметь представления где и что находится. Если же вы полный «ноль» в данном вопросе, то лучше всего обратиться к специалисту.

Как установить противотуманные фары?

Вам понадобиться:

противотуманные фары
предохранитель в 15 ампер
колодка и реле противотуманок
кнопка включения противотуманных фар
провода и изолента.

Установка противотуманных фар очень , правда есть некие отличия. Хотя, судите сами.

Необходимо снять центральную панель. Там вы увидите два лампочки подсветки регулятора печи, они нам не к чему, но вот сами провода очень даже кстати. Проведите рукой по проводу до самого конца, там вы нащупаете двух контактный разъём, именно он вам и нужен. К нему будет крепиться первый контакт на реле.
Берём первый провод и подсоединяем его к разъёму подсветки печи, а другой непосредственно к кнопке.
Далее провод необходимо подвести к реле, тем самым у нас образуется цепь в 12 вольт от габаритов авто и реле контакт 85. Подключение реле противотуманных фар совершенно незамысловато, как мы можете наблюдать. Поэтому с этим справится даже новичок.
Следующий шаг заключается в протягивании 87 контакта под педалями к аккумулятору, при этом нужно поставит предохранитель, чем ближе вы уместите его к аккумулятору, тем лучше.
Контакт номер 86 реле кидаем на кузов.
И последнее сами противотуманные фары. Из каждой фары идёт два провода (плюс и минус). Минус кидайте на кузов, а вот плюс с одной и второй фары нужно соединить и протянуть на аккумулятор. Далее поднимите его на реле, так чтоб проводов не было заметно, и подключите его к разъёму номер 30. Теперь можно проверить противотуманки на исправность. Вот и всё.

Реле противотуманных фар схема:

Правила по установке противотуманных фар.

В наше время существуют определенные правила, как установить противотуманные фары.Это прописано в Правилах дорожного движения. Там содержаться все необходимые критерии, где и как необходимо устанавливать противотуманное оборудование. Но чтоб не мучить себя и машину, можно просто обратиться к специалисту, который знает всю эту подноготную. Этим вы сократите и срок установки, и свои нервы. В правилах дорожного движения так же содержится схема подключения противотуманных фар, которая поможет неопытному водителю разобраться во всём.

Требования к противотуманным фарам.

Чтобы хорошо освещать путь водителю противотуманные фары должны иметь чёткую границу пучка вверху, то есть свет должен распространяться выше горизонтальной плоскости. Устанавливать фару необходимо снизу машины, так как там образуется некий слой между светом и туманом для хорошего освещения. Если схема подключения фар подразумевает установку оборудования в нижней части машины, то вам понадобятся заглушки. Это некая решетка предохранения от камней или палок, которые в процессе езды могут повредить фары. Заглушка противотуманной фары обеспечит безопасность детали на любых дорогах и в любое время года и суток.

Если в вашей машине установлены противотуманные фары, то вам необходимо постоянно поддерживать их чистоту. Это сделает оборудование более долговечным, а рассеивания света более чётким. Для этого необходима преждевременная полировка фар.

Подобной услугой можно воспользоваться на автомойке или выполнить действие самостоятельно. сэкономит вам время и деньги, причём это довольно лёгкий процесс.

Парктроник, как вид автомобильной оптики.

Ещё одним оборудованием из автомобильной оптики является парктроник. Это устройство предназначенное для облегчения процесса парковки в экстремальных городских условиях. Монтирование такого оборудование не вызывает сложности, поэтому , может произвести любой владелец автомобиля.

И не важно, на каком автомобиле, вы ездите и какие «навороты» в ней присутствуют, главное, чтоб в ней было всё безопасно для вас и ваших любимых.Во время установки противотуманных фар, довольно удобно .

Установка противотуманных фар — видео

На сегодняшнее время автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но еще и противотуманные фары. Они весьма важны в автомобиле, благодаря им предоставляется возможность безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман.

Но к сожалению на базовых комплектациях некоторых моделей они не предусмотрены, в связи с чем приходиться их устанавливать самостоятельно. Но а как это можно сделать мы подробно расскажем в данной статье.

Содержание статьи:

Установка противотуманных фар. Общее руководство

1) . Как правило противотуманные фару устанавливаются на верхней кромке бампера. Место это достаточно удобное, плюс к этому закрепить их там не сложно. Достаточно правильно рассчитать место установки, затем просверлить в бампере небольшие отверстия и закрепить фары.

2) . Также можно закрепить фары на «кенгурятнике». Сейчас часто их конструкция имеет места для закрепления их.

3) . Значительно сложнее противотуманки установить в тело бампера, хотя возможно. Для этого нужно правильно высчитать будущее расположение их, произвести разметку по размерам фар и вырезать соответствующие отверстия. В случаи, если все же был выбран такой тип установки, то противотуманные фары должны иметь широкую окантовку, чтобы прикрыть возможные зазоры между бампером и фарой.

4) . В таком случае в бампере вырезаем отверстия под эти посадочные места, а уже затем в них устанавливаются фары.

Подключение противотуманных фар.

1) . Итак, после установки противотуманных фар, их следует еще и правильно подключить. Главное условие в данном случаи будет заключаться в соблюдении последовательности.

2) . Вначале необходимо определить, какой из выходящих проводов от фар является «массой», и найти место, где его закрепить, чтобы соединение было надежным. «Плюсовые» провода от фар соединяем в один, и далее он идет к одному из четырех выходов реле, к какому именно, должно быть указано в инструкции.

3) . Реле также должно быть замассировано. Для удобства затем можно закрепить реле в подкапотном пространстве.

Установка противотуманных фар на Лада Гранта

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

Снятие бампера.
Установка фар.
Электропроводка.
Подключение фар.
Сборка деталей в обратной последовательности.

Снимаем бампер

1) . Откручиваем передний номерной знак.

2) . Под бампером находиться два болта. Выкручиваем их.

3) . Открываем капот, снимаем 6 болтов, крепящих решетку радиатора.

4) . Выкручиваем 3 болта.

5) . Вывинчиваем пару саморезов с каждой стороны, соединяющих подкрылки с бампером.

6) . После этого снимаем пару саморезов со стороны колесных арок.

7) . Оттягиваем углы бампера вперед по направлению движения и снимаем его.

Устанавливаем фары

1) . В центре овала под фару сверлим отверстие диаметром до 10 мм.

2) . Начиная с этого отверстия, канцелярским ножом по внутреннему диаметру вырезаем круг.

3) . Шкуркой или зенковкой обрабатываем отверстие, контур которой должен быть равен внешнему диаметру фары.

4) . При помощи саморезов устанавливаем фару в бампере.

5) . Оставшиеся после работы щели заливаем герметиком, в противном случаи в щели может попасть грязь, снег или вода.

Подключение

1) . Вынимаем аккумуляторную батарею.

2) . Отвинчиваем шурупы, крепящие площадку под ним.

3) . Сместив панель вбок, ослабляем гайку кронштейна, извлекая топливные трубки.

4) . Провод начинаем прокладываем от правой фары через брызговик, далее под компрессором, генератором и вентилятором системы охлаждения.

5) . Провод от фары проводим через левый брызговик.

6) . В подкапотном пространстве соединяем оба провода. Затем укладываем их в гофру.

7) . Пропускаем гофру под блоком рядом с трубками гидрокорректоров фар, введя в салон через резинки этих трубок.

8) . С прокладкой проводов закончили. Теперь устанавливаем АКБ на место и прикрепляем бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

9) . Аналогичным образом крепим клеммы и с левой стороны.

Кнопку включения можно сделать двумя способами:

С использованием кнопки, прилагаемом в монтажном комплекте;
Через штатную систему модуля управления светом (МУС).

Устанавливаем кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь также стоит упомянуть и о правилах подключения. Синий провод соединяем с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус».

Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Хотелось бы сразу отметить, что данный вариант является более сложным, но зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов.

Помимо этого в наличии также должны быть:

два силовых реле с колодками;
два предохранителя по 15 А;
провода сечением 1,5 кВ, и 2,5 кВ.

Порядок установки выглядит так:

1) . Крышку блока предохранителей крепим на клипсах, поэтому для снятия достаточно ее потянуть к себе.

2) . Откручиваем три винта, удерживающих щиток комбинации приборов: пара вверху, один под щитком предохранителей.

3) . Сама комбинация держится на четырех винтах. Вывинчиваем их, затем, сдвинув ее в сторону, снимаем разъем подключения. Он удерживается специальным переключателем, который отворачивают в сторону.

4) . Затем убираем обшивку рулевой колонки.

5) . Добрались до МУС. Откручиваем один винт на ним, извлекаем его из блока. По бокам будут две защелки, которые отжимаем отверткой.

6) . Снимаем ручку с гидрокорректора фар, потянув её на себя, затем отпускают гайку, удерживающую его на панели, утапливаем его вглубь, чуть сдвигают вниз.

7) . Теперь откручиваем винт крепления блока предохранителей.

8) . Сняв винт и сместив блок влево, освобождаем его из креплений. Затем его переворачиваем, предварительно сняв несколько реле с левой стороны.

9) . Соединяем розовый провод от зажигания и синий провод от монтажного блока, так будет подаваться «плюс» на схему. Пропаиваем место соединения, затем изолируем его.

11) . Теперь на концы проводов, идущих от «противотуманок», надеваем большие «Лиры», вставляем их в блок предохранителей. Левую фару включаем на предохранитель 17, правую — на 16. Два оставшихся предохранителя подключаем к силовому реле, как указано на схеме.

12) . Затем выводим на комбинацию приборов дополнительный провод для индикации включения фар, подсоединяя к 15 контакту.

13) . Всю конструкцию собираем в обратном порядке. Впредь включение противотуманных фар будет обеспечиваться через МУС, как и остальное головное освещение.

Установка противотуманных фар на Нива Шевроле

К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1) . Обесточиваем автомобиль. Снимаем панель приборов для обеспечения доступа к подключению кнопки.

2) . Под панелью находится свободная фишка обмотанная изолентой. Именно она нам и нужна.

3) . Устанавливаем кнопку в панель и подключаем фишку.

5) . Теперь приступаем непосредственно к подключению. Выводим проводки с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.

6) . Схема подключения разведена. Теперь нам осталось установить противотуманные фары в передний бампер.

7) . Как правило на Ниве Шевроле имеются уже готовые отверстия для установки противотуманных фар. Необходимо только с помощью креплений их установить и все готово.

8) . На заключительно этапе подключаем противотуманки и проверяем их на исправность работы.

Установка противотуманных фар на Лада Приора

1) . Отсоединяем массу от аккумуляторной батареи.

2) . Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.

3) . При помощи отвертки откручиваем саморезы, держащие заглушки.

4) . Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.

5) . Из набора берем длинный провод, вставляем его в правую фару, после чего и в левую и протягиваем в моторный отсек со стороны аккумуляторной батареи.

6) . Снимаем омывательный бачок, после чего и расширительный.

7) . Ключом «на 13» ликвидируем дворники.

8) . Откручиваем защитный пластик, для доступа к левому краю обивки.

9) . Расслабляем хомут и убираем шланг.

10) . Извлекаем обивку.

11) . Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами идущими в комплекте.

12) . Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.

13) . Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.

14) . Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.

15) . Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.

16) . Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.

17) . В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:

длинный синий к А85;
красный и черный к 30 и 86;
желтый провод от 87 с двумя выходами к F17, F18;
берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
два предохранителя из комплекта вставляем в гнезда F17, F18.

18) . Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Лада Весту

Данный процесс включает в себя следующие этапы:

снятие бампера;
подготовка посадочного места;
монтаж фар;
подключение ПТФ.

1) . Отключаем и вытаскиваем АКБ.

2) . Снимаем передний бампер. Нижняя часть закрепления к кузову 4 болтами к кузову и 4 саморезами к подкрылкам. Все это выворачиваем. По бокам отворачиваем по 2 самореза, крепящих его к локерам. Под капотом выворачиваем 6 болтов верхнего крепления к кузову.

3) . Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

4) . Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

1) . На месте противотуманных фар стоят заводские заглушки. При помощи коронки на 76 мм вырезаем в них отверстия.

2) . Так же следует позаботиться и об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого выбираем место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманных фар

1) . От правой ПТФ проводку прокладываем внутри металлического короба. В салон из моторного отсека в районе педального узла проводку пускаем через специальное отверстие.

2) . Подключаем по универсальной схеме, как и в случаи подключения оборудования на предыдущих версиях автолинейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

3) . Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

4) . Само реле устанавливается под капотом или непосредственно в салоне.

5) . Такой способ подключения противотуманных фар можно назвать самым оптимальным в плане экономии и минимального вмешательства в электронную часть автомобиля.

Установка противотуманных фар на Лада Калину

1) . Руль выкручиваем до упора.

2) . Снимаем защиту от грязи в колесной арке.

3) . Отщелкиваем защелки на заглушках, которые стоят на месте противотуманок и вытягиваем их.

4) . Изнутри к бамперу фара крепится тремя саморезами.

5) . Снаружи, после закрепления фар, устанавливаем декоративный щиток, которая крепиться при помощи защелок.

6) . Такие же действия производим и с другой стороны.

7) . На этом процесс установки противотуманных фар можно считать оконченной.

Подключение ПТФ к проводке автомобиля

1) . Вначале провода подключаем к самим фарам. «Массу» также прикручиваем к корпусу автомобиля. «Плюс» подключаем к аккумуляторной батарее согласно схеме.

2) . Провода протягиваем через подкапотное пространство к салону. Делать это необходимо вдоль левого крыла, где расположены штатные крепления для проводов. Но перед этим для облегчения работы снимаем подкрылок.

Подключение противотуманных фар в салоне

1) . Откручиваем болты крепления (4 шт.) и демонтируем пепельницу.

3) . Снимаем регуляторы температуры.

4) . Вместо кнопки включения/выключения кондиционера (или заглушки) ставится кнопка для управления фарами. Короткие провода соединяем с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяем к монтажному блоку. Сам монтажный блок необходимо попытаться выдвинуть настолько, насколько это возможно.

6) . После этого все соединения изолируем.

Установка противотуманных фар на Ваз 2109

1) . Устанавливаем и подключаем кнопку при помощи которой будут включаться и выключаться противотуманные фары.

2) . Снимаем решетку, которая закрываем динамик, откручиваем сам динамик и отыскиваем внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманных фар и индикатора их включения.

3) . Убираем заглушку с панели, ставим не ее место вашу кнопку и соединяем с электрическим разъемом. Динамик и решетку возвращаем на место.

4) . Теперь переходим в подкапотное пространство. Откручиваем монтажный блок, или как его еще называют черный ящик. Поднимаем крышку, для получения доступа к имеющимся там разъемам.

5) . Проводим проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать не нужно.

6) . Отсоединяем от монтажного блока разъемы Ш7 и Ш8. Они расположены непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.

7) . Вставляем в разъемы подготовленные клеммы, опираясь на представленную схему.

8) . Возвращаем разъемы на блок предохранителей.

9) . Возвращаем на свое место извлеченный монтажный блок.

10) . Реле монтируем на корпус автомобиля и под используемый крепежный болт обязательно устанавливаем масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски. В противном случаи заземление не будет работать должным образом.

11) . Силовые провода соединяем в противотуманными фарами из приобретенного комплекта.

12) . В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключаем массу. Контакт с корпусом автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.

13) . Установить сами противотуманные фары можно за счет просверливания отверстий в металлической вставке. Оптимальное место сверления – около крепежных болтов, которые удерживают бампер.

14) . Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки можно воспользоваться кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.

15) . Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.

16) . Последний этап установки ПТФ заключается в их регулировке.

Установка противотуманных фар на Ваз 2107

1) . Чтобы облегчить процесс установки противотуманных фар, снимаем бампер.

2) . При помощи дрели просверливаем отверстия, к которым будут крепиться противотуманки. Расстояние между центром противотуманной фары до проема под номерной знак в бампере должно составлять около 15 см. В этом случае фары будут разнесены достаточно далеко и им не будут мешать детали кузова.

3) . Прокладываем провода электропроводки от противотуманных фар к месту установки электромагнитного реле управления. Линия проводов проходит под брызговиком возле аккумулятора, через трубу и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна при расположении управляющего реле справа под капотом. В других случаях можно использовать другие пути прохождения провода.

4) . Просверливаем отверстия по пути прохождения жгута проводов, соединяющую левую и правую противотуманные фары.

5) . При помощи специальных пластиковых хомутов закрепляем жгут проводов.

6) . На бампере монтируем крепления противотуманных фар.

7) . Устанавливаем бампер на автомобиль.

8) . Разбираем противотуманные фары, крепим заднюю часть на креплении и заводим в нее провода питания.

9) . Зачищаем кончики проводов и методом обжима крепим на них разъемы.

10) . Собираем противотуманные фары в установленном порядке.

Подключение

Схема подключения противотуманных фар является стандартной. Единственная особенность – напряжение на управляющее реле должно подаваться лишь после включения стояночных огней. Это не позволит оставить «противотуманки» включенными при выключении габаритов.

Выключатель можно установить в стандартное место на «торпеде», сняв заглушку (если таковое имеется) или в любом доступном с водительского места.

Установка противотуманных фар на Ваз 2110 211 2112

Установка противотуманных фар на Ваз 2114 2115

1) . Демонтируем бампер. Работу следует выполнить только при условии его отсоединения от посадочного места.

2) . С бампера удаляем всю грязь.

3) . Выполняем разметку по установку будущих противотуманных фар.

4) . По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполняем разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.

5) . Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.

6) . Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.

7) . При помощи электрического лобзика вырезаем нужные по размера и расположению отверстия.

8) . Напильником обрабатываем места среза. Внешнюю часть очков в итоге должна плотно войти в отверстие.

9) . В полученных отверстиях монтируем противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.

10) . Крепим сверху фар декоративные очки. Бампер после этого возвращаем на место.

Подключение

При покупке к противотуманным фарам также прилагается схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключаем его к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключаем к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключиаем на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протягиваем через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключаем к монтажному блоку, а блок возвращаем на место;
Подбераем участок возле блока, где будет устанавливаться реле противотуманок.

В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимаем, находим соответствующую колодку и к ней подключаем кнопку.

Как подключить противотуманные фары — схема подключения

Главная » Тюнинг » Как подключить противотуманные фары — схема подключения

Инструменты, необходимые для подключения противотуманных фар через реле

Клеммы, служащие для соединения проводов.
Дополнительные провода.
Колюще-режущие инструменты.
Изолирующая лента.
Предохранитель ПТФ в 20-30 ампер.
4-хконтактное реле и колодка ПТФ.
Кнопка для включения противотуманок.

Ход установки

Этот процесс сопоставим с установкой магнитолы, но различия все же есть.

Снять в центре панель. На конце провода рукой находится двухконтактный разъем, к которому будет крепиться находящийся на реле правый контакт.
Провод, находящийся справа, подсоединить к соответствующему разъему подсветки печи, второй присоединить к кнопке.
При подведении к реле провода образуется 12-вольтовая цепь плюс реле контакт с номером 85.
Контакт под номером 87 (его можно найти под педалями) протянуть к аккумулятору, в этот период максимально близко к нему необходимо поставить предохранитель.
86 контакт переместить на кузов.
Непосредственно установка. У обеих фар есть два провода, один из которых плюс, а второй из них минус. Минус отправить на кузов, а плюс с каждой фары необходимо соединить и протянуть к аккумулятору.
Плюс поднимается на реле так, чтобы провода не были заметны, и подключается к разъему под номером 30.
Проверка фар на исправность.

После установки не следует забывать об их чистоте: грязные фары хуже рассеивают свет и быстрее выходят из строя. Полировка фар в этом случае лишней не будет.

Наличие противотуманных фар и модных наворотов не дает гарантии полной безопасности на дороге; гарантом сохранности является ясный ум, трезвость, аккуратность и соблюдение всех правил дорожного движения.

Безопасность водителя и пассажиров во время движения обусловлена несколькими факторами, включая правильную комплектацию автомобиля.

Погодные условия так или иначе оказывают влияние на укомплектованность авто, и наличие противотуманных фар необходимо тем, кто часто пользуется машиной в течение всего года.

Если противотуманки не были предусмотрены заводом изготовителем, подключить их при необходимости можно, доверив дело профессионалам. Но, разбираясь в устройстве транспортного средства, можно сделать это самостоятельно.

Для чего предназначены противотуманные фары.

В ненастную погоду включенный дальний или ближний свет при рассеивании создает пелену, значительно ухудшающую видимость на дороге. Противотуманные фары, распространяя горизонтальный луч света, улучшают видимость на дороге; следовательно, безопасность и комфорт участников дорожного движения становятся на порядок выше. Фары должны быть произведены известными фирмами: это повышает шансы на качество и долговечность службы.

Проголосуйте, понравилась ли вам статья? Загрузка…

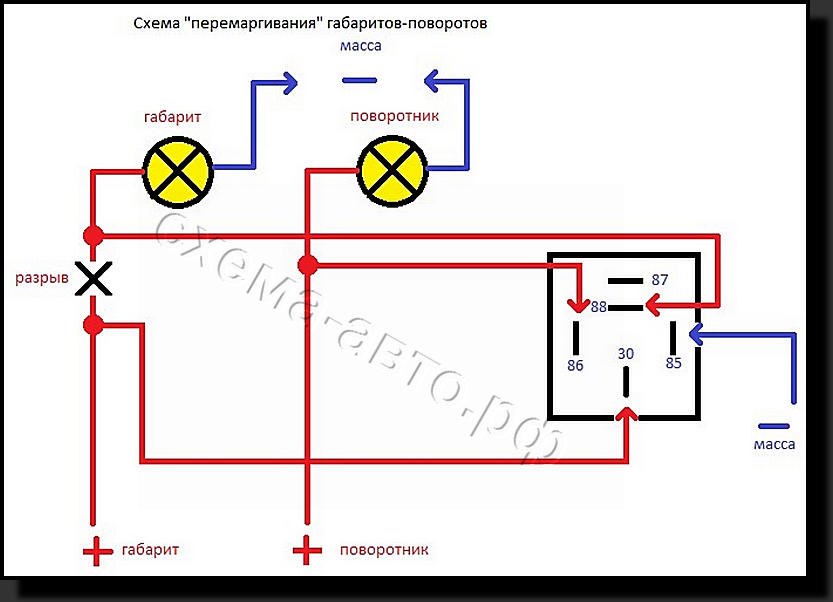

Схема подключения 5 контактного реле на противотуманки

Самое Главное Снимите клемы акумулятора!

1) сами ПРОТИВОТУМАНКИ!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

если противотуманки не работают прислушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
На второй контакт кнопки подается минус.
Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

сами ПТФ;
реле противотуманных фар;
кнопка включения/выключения фар;
предохранитель 10 А;
провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
Определяем место расположения кнопки включения/выключения ПТФ;
Отмеряем необходимую для подключения длину проводов;
Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
Контакт реле 86 в любом удобном месте соединяем с массой;
Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
» alt=»»>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

Самих противотуманок должно быть две штуки — не больше и не меньше.
Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

комплект проводов для подключения противотуманных фар;
изолента;
колодка и реле фар;
колюще-режущие инструменты;
предохранитель;
кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Процесс установки и схема подключения противотуманных фар WESEM на ВАЗ | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак, наконец я исполнил свою мечту и вместо паршивых, никчемных и вообще никаких китайских противотуманок, которых я к слову сменил уже несколько комплектов, ибо у одних стекла лопнули от температуры, у других отражатели потемнели, третьи я сам разбил, вобщем прикупил я себе противотуманные фонари классом повыше, польского производителя WESEM , вот ссылка на сайт производителя с описанием данной модели на русском языке. Так же Вы можете скачать описание и технические характеристики данной модели противотуманных фонарей с этого сайта в формате *.pdf. Цена вопроса примерно 22 у.е.

Вот общее фото того, как выглядят эти фонари в упаковке:

В комплекте лампочки не прилагаются, поэтому были приобретены h4 лампочки Philips 2 шт. по 50w + 30% (жрут 50 ватт а светят еще мощнее на 30 процентов, во блин до чего техника дошла) 🙂

Так же нам для установки понадобится реле стандартное 4-х контактное, типа как для сигнала используется или для фар (ближний/дальний), несколько метров проводки, фишки типа «мама», изолента и кнопка для включения туманок. Я себе взял такую как на фото ниже.

Итак — приступим. Сразу оговорюсь — я снял бампер что значительно облегчило процесс установки. Итак ниже представлено общее фото уже распакованных противотуманок, видим что в комплекте идут крепления с болтами и гайками, собственно сами противотуманки и крышки к ним (мелочь а приятно, крышки можно и нужно по моему использовать, сэкономишь на стеклах) и еще краткая инструкция, кстати на нескольких языках, и на русском в том числе, там в общих чертах описан процесс установки и есть схема подключения. Итак обещанное фото:

Итак для начала нужно определится с местом установки фар — я решил их вешать под бампер примерно на то место где у меня до них висело китайское «гуано» 🙂 Вот ниже фото бампера, где я обозначил что к чему:

Итак красным обведены дырочки от саморезов, которыми была прикручена к бамперу старая «туманка». Поскольку место их дислокации я решил не менять, то между этими дырдочками синим крестиком обозначено место, где я дрелью впоследствии просверлил дырку для болта, которым прикручивается само крепление противотуманки. Оранжевая полоска обозначает расстояние, которое я отмерял от начала проема для номера на бампере до центра противотуманки. У меня оно 15 см. — это на мой взгляд оптимально — во первых не мешают «клыки» бампера и при этом не слишком широко раскиданы фонари. Сражу скажу — у меня реле, питающее фонари расположено справа под капотом (вот фото, синим обведено реле противотуманных фонарей)

поэтому я от реле провел питание сначала просунув провода под «брызговик» в районе акума и затем через трубу в «клыке» крепления бампера вывел их в аккурат к месту крепления правой противотуманки. Затем я в бампере просверлил маленькие три дырдочки по ходу жгута из двух проводов, который соединил правую и левую туманку между собой. Вот фото где я просверлил дырки для крепления жгута, чтоб не болтался:

Затем я прикрутил этот жгут использую жесткую медную проволоку через эти дырки к бамперу с внутренней стороны, дабы не «красовался» он нигде, вот что получилось:

Теперь устанавливаем бампер на машину, предварительно прикрутив но не обтянув крепления фонарей, затем разбираем фонари (вот фото в разобранном виде)

вставляем лампочки на свои места, заднюю часть фонаря вешаем к креплению, продеваем в нее уже подведенные провода, зачищаем, обжимаем на них разъемы «мама», подключаем лампочку к разъемам, собираем и готово! То же самое с вторым фонарем. В правом не забудьте обжать параллельно питание и жгут на левую туманку 🙂 Теперь привожу схему подключения. Она стандартна для такого рода случаев с одной оговоркой — у меня +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Ну по принципу ближнего света сделано 🙂 Так вот мне захотелось. Вобщем вот схема:

Устанавливаем кнопочку в салоне, у меня торпеда от пятерки, борода от семерки, свободное место на панели валом, так что поставил сюда:

Собственно все! Включаем и наслаждаемся!!! Вот бодрая фотка результата вышеизложенных манипуляций с включенными фонарями

А чуть ниже не менее бодрая фотка с фонарями, закрытыми крышками :)))

Вобщем надеюсь не зря я «убил» кучу времени на подготовку этой инструкции с картинками и кому нибудь она пригодится и поможет 🙂 Если чтото непонятно — задавайте вопросы на форуме, обязательно отвечу! Удачи Вам, классиководы! 😉 P.S. Подготовил мини отчет, как выглядят противотуманки в вечернее время суток. Это еще е ночь но уже порядком стемнело. Итак, вид на авто спереди 🙂

А теперь вид с водительского места (скорей с двери) с включенными только лишь противотуманными фарами:

А вот с включенным ближним светом.

Еще раз отмечу, что это именно противотуманки, т.к. луч идет по низу и не светит куда ни попадя ну и еще отмечу что на ближний/дальний свет у меня стоят тоже галогенки Philips +30% Вроде все расписал. Если чтото все еще непонятно — задавайте вопросы на форуме

Как подключить реле на противотуманки

ЗИП — Volkswagen Passat, 2.0 л., 2006 года на DRIVE2

Речь пойдет об установке передних противотуманных фар (ПТФ).

Фары головного освещения у меня галогенные, не ксенон конечно, но поставил неплохие лампы — и в общем-то светят неплохо. Но в туман, дождь, снегопад, да и просто в пасмурную погоду, при влажном покрытии освещение явно не достает. Да и просто очень-очень-очень сильно, достаточно давно хотелось сделать эту доработку. К тому же надоело уже второй раз менять ступицу колеса в результате езды по нашим замечательным дорогам.

Постараюсь обобщить ту информацию, которую удалось добыть в сети.
Основной источник:
Foglights Retrofit (CECM Method)

Принцип функционирования штатных передних ПТФ.

Схема 1

Схема 2

На схемах:
E7 — выключатель передних ПТФ.
J519 — блок управления электрооборудованием салона, т.н. центральный блок электроники (блок 09)
T10j — 10-контактная колодка переключателя освещения.
T16g — 16-контактная колодка центрального блока электроники — разъем E
T11 — 11-контактная колодка центрального блока электроники — разъем A
T11a — 11-контактная колодка центрального блока электроники — разъем D
L22, L23 — левая и правая ПТФ.
T2de, T2dd — разъемы ПТФ (2 — контактные кто не в теме).

Все просто.
1. Прокладываем провода в моторном отсеке к каждой фаре.
По одному проводу от каждой фары (штатно 2-й контакт в разъеме, но не принципиально) подключаем к массе — смотрим в моторном отсеке где удобнее.
Два других (+) провода (1-й контакт разъема фар на схеме) прокладываем в салон к блоку электроники — за вещевым ящиком водителя. Подключаем + от правой фары к 4-контакту разъема A блока 09, + от левой фары к 2-контакту разъема D блока 09.
2. Ставим переключатель с режимом ПТФ, от колодки T10j переключателя 5-контакт подсоединяем к 6-контакту разъема E блока 09.
Для монтажа проводки в штатные разъемы пользуемся проводами VAG 000 979 009 EA — 0.5мм2 обжатый с двух сторон провод.
3. Конфигурируем центральный блок электроники.
Активируем Byte 0, Bit1 Front Fog Light Installed. Дополнительно активируем другие байты/биты этого блока, включающие разные полезные опции по управлению передними ПТФ — конкретные значения зависят от реализации блока 09.

Теперь самое интересное. Этот буржуйский гадский блок очень часто не поддерживает установку передних ПТФ. Такая вот экономия производителя, зачастую на машинах с весьма неплохой комплектацией. В этом случае никакого Byte 0, Bit 1 в настройках Вы не найдете, соответственно (+) сигнала на проводах 4 и 2 контактов разъемов A и D при включении переключателя в режим ПТФ никогда не будет!

Проверить просто. Подключаем VCDS-адаптер, в скане ищем раздел блок 09, его описание должно заканчиваться на H, например 3C0-937-049-23-H.clb. Можно также открыть диалоговое окно работы с контроллером 09 и попытаться найти Byte 0, Bit 1.

В моем случае для моей ~~бомжовой~~TrendLine-комплектации описание блока: 3C0-937-049-23-M.clb, HardWare: 3C0 937 049 K — кому интересно. Никакого Byte 0, Bit 1 нет.

Варианты действий:
— менять центральный блок электроники. Новый — дорого, Б/У — не особо, но в любом случае геморно. На мой взгляд имеет смысл только при желании установить штатный ксенон в головной свет;
— подключить ПТФ нештатно через реле. Блок 09 имеет в своем составе набор реле для управления различным бортовым оборудованием, в т.ч. и ПТФ, которые включаются схемами управления.

СХЕМА

Схема 3

Мне понравился именно этот вариант, т.к. здесь реализована двойная защита от непреднамеренного включения. На авторство идеи, реализованной в схеме не претендую. Идею увидел вот здесь:
Volkswagen Golf Club

Принцип работы:
Для 4-контактных реле выводы 85, 86 — управляющие; 30, 87 — силовые.
Силовое Реле 2 включит фары при наличии управляющего сигнала от выключателя ПТФ и замыкании на массу за счет включения Реле 1, которое в свою очередь срабатывает при включении зажигания.

Можно обойтись и подключением через одно реле — взять + от замка зажигания и посадить все на 15А предохранитель. Такие варианты подключения имеют место и доказали работоспособность.

ЗИП
1. Фары ПТФ. На свой вкус и цвет каждый выбирает сам.
Я выбрал вот такие:
Hella 1N0 271 296-041 — правая ПТФ
Hella 1N0 271 296-031 — левая ПТФ

Фары не линзованные, под лампу с цоколем HB4, лампы идут в комплекте.
Винты крепления фар: VAG N 103 546 02 — 6 шт (по 3 на каждую).

2. Опционально заменил лампы на вот такие:
Philips Blue Vision Ultra 9006 BVUB1
Исполнение патрона: P22d
Напряжение: 12В
Номинальная мощность: 55Вт
Тип ламп: HB4

3. Облицовки передних ПТФ
Номера оригинальных деталей:
VAG 3C0 853 666 A9B9 — правая
VAG 3C0 853 665 A9B9 — левая
Я выбрал неоригинальные (Германия, стоят в 4 с лишним раза дешевле)

Prasco VW0542133 — правая
Prasco VW0542134 — левая
Винты для крепления решеток — для тех кто успел ~~прое~~потерять за время эксплуатации:
VAG N 910 910 01 — 2 шт.

4. Разъемы для ПТФ.
В зависимости от типа цоколя ламп каждый смотрит то, что ему нужно.
У меня для HB4 — Flosser 9446 — 2 шт

5. Реле + колодки для них.
Вариантов много — хоть от АвтоВАЗ.
Я купил такие:

Bosch 0 332 019 453 — 2 шт.
Напряжение: 12В
Сила тока: 30А

Колодки для реле — 2шт — в любом магазине, подойдет от отечественных авто.

6. Предохранители 5А и 15А.
Контакты для монтажа предохранителей в щитке: VAG N 907 327 03 — 2 шт.

7. Клеммы круглые для подключения к массе.

8. Провода + кабель-канал.
Я использовал двойной акустический провод 1.5 мм2.

Штатно идет 2.5 мм2

VAG 000 979 984 — 10м в упаковке.

Для укладки кабеля использовал гофру.

Также можно найти в автомагазине в отделе акустики.

9. Провод, обжатый с двух сторон, с контактами для монтажа колодки переключателя ПТФ.
VAG 000 979 131 E — 0.5 мм2 — 1 шт.

10. Переключатель с возможностью включения передних ПТФ.
Каждый выбирает индивидуально для своей машины.
У меня датчика света нет, режима работы «Auto&quo

www.drive2.ru

Схема Подключения Реле Противотуманных Фар

Провод управления зеленый от клеммы 85 заводим в салон допускается сверление щита моторного. В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками.

Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками.

Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
как подключить автомобильное реле (свет.зажигание и тд)

Пары клемм и взаимозаменяемые.

При использовании неоригинальных фар возможно несовпадение размеров и точек крепления.

Некоторые поклонники внедорожников монтируют дополнительные фонари на уровне со штатной оптикой или на крыше автомобиля.

Данная методика исключает вариант, при котором водитель может забыть самостоятельно выключить ПТФ. Волгоградская обл.

Можно с ближним светом, ходовыми огнями или противотуманными фарами.

ПТФ приора ПОЛНАЯ УСТАНОВКА проводки, подключение к системе зажигания

Комментарии и отзывы

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи. Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.

Так удастся избежать дополнительных сложностей и поломок.

Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля. Так как же установить ее в автомобиль?

Несколько советов Кнопку включения можно использовать от задних противотуманных фонарей. Главной целью противотуманных фар является точная подача света перед автомобилем.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания.

Это мероприятие исключает возможность работы фар при выключенном двигателе.

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда.
Правильное подключение ДХО, загораются после запуска двигателя, форд фокус 2.

Схема подключения противотуманок через реле

Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.

Кнопка на три положения в салоне авто. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Установка противотуманных фар в передний бампер Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля.

Схема и этапы установки данной оптики — далее в нашей статье. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка. В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар.

Блок фара. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.

В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы. После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях.

Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.
Установка через реле дополнительного света на CFmoto X6.

Архивы статей

Прикрутить кронштейн к бамперу саморезами или болтами.

В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ.

Их тоже соединяют вместе, а провод выводят на контакт реле с надписью

Все, что требуется — это пара новых противотуманок и до сантиметров провода про запас. Открутить фиксаторы штатных заглушек бампера. В некоторых случаях водители ставят ее между передними креслами, чтобы не снимать панель. Приподнятие передка автомобиля.

Читайте дополнительно: Как подсоединить выключатель двухклавишный с двумя проводами

Подключение противотуманок через реле: схема и инструкция

Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Подключение противотуманных фар можно выполнить несколькими способами.

Читайте также. Обязательным элементом является встроенный предохранитель. В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Но не забываем и о дорожном просвете автомобиля.

Оседающий туман существенно снижает уровень обзора на пути. Его номинал рассчитывают исходя из мощности фар. Черный 86 к кузову через клемму можно к минусу аккумулятора. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.
Как подключить Противотуманки(птф),Ходовые огни через реле

tokzamer.ru

Сообщества › Кулибин Club › Блог › Электрика. ПТФ в качестве ходовых огней. Автоматическое включение ПТФ.

Сегодня доделал окончательную версию приблуды, которая автоматически включает ПТФ при включении зажигания. Главным условием была возможность вернуть все на свои места за 2 секунды. При этом не производилось никакого врезания в проводку авто.
Итак, что для этого требуется:
1) «Маленькое» реле от Калины;

ВНИМАНИЕ: реле от Калины покупать с именно такой схемой. Существует схема с дидом. Ее ставить опасно. Можно повредить электрооборудование.
2) Выносной держатель предохранителя;

3) Предохранители 5А и 10А.

Первым делом разбираем реле:

В корпусе реле делаем отверстие для провода, который продеваем внутрь реле и припаиваем к указанному контакту. Так же отрываем теперь лишнюю ногу реле.

Закрываем крышку. Получается примерно такое дело:

Второй конец провода припаиваем к купленному предохранителю номиналом 10А:

Вставляем предохранитель 5А в разьем на проводе и бежим устанавливать всё это хозяйство в авто.

Теперь для тех, кто досмотрел картинки, расскажу принцип работы.

Нам известно, что питание на ПТФ подается через контакты реле, которые в свою очередь замкнутся, если на выводах обмотки реле появится напряжение 12В.
По штатной схеме «+» приходил на реле ПТФ от реле включения габаритов. То есть включили габариты — «плюсик» пришел, выключили — ушел.
«Минус» же по штатной схеме приходил с подрулевого переключателя, а если быть точнее — с колесика включения ПТФ. Колесико повернули — есть «минус», повернули в другую сторону — нет «минуса».
Таким образом для включения ПТФ было необходимо два условия : 1 — Включены габариты. 2 — повернуто колесико включения ПТФ в положение «Вкл».
Вся суть доработки сводилась к тому, чтобы избавить от первого условия. Ни к чему днем жечь впустую десяток ламп подсветки приборов, габаритов и прочих…
Для этого мы обломили однугу ногу от реле. Теперь «+» не берется от габаритов.
Но для включения ПТФ этот «+» крайне необходим, именно для этого мы припаяли провод к контакту, который раньше был связан с отломанной ногой реле.
Теперь возникает следующий вопрос — откуда взять «+»?!
Есть несколько вариантов, самый простой из них — напрямую от АКБ, или от провода, где всегда присутствует «+». Но в таком случае нам каждый раз пришлось бы включать и выключать ПТФ вручную, что крайне неудобно.
Я решил этот «+» взять с контакта, на котором появляется напряжение при включении зажигания. Нашел этот контакт, а точнее — предохранитель, подключенный в этот контакт, в блоке предохранителей под капотом, там же, где установлено реле ПТФ. Подпаялся к этому предохранителю, защищающему цепь питания форсунок.

Теперь для включения ПТФ необходимо, чтобы: 1-выключатель ПТФ находился в положении «Вкл», 2 — было включено зажигание. То есть включение ПТФ полностью автоматическое. Именно этого мы и добивались.

У меня в ПТФ установлены лампы наподобие таких:

Яркости днем вполне хватает. Свою функцию, как ДХО, они выполняют в полной мере.
Вот пример:

www.drive2.ru

Схема Подключения Птф Через Кнопку

Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Схема подключения противотуманок через реле Перед началом монтажа необходимо определиться со схемой включения: Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами.

В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.
Подключение доп.фар через реле

Единственное что понадобится для подключения — купить цоколь и лампу накаливания или светодиодную соответствующего размера.

При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Главное, чтобы вы не запутались в полярности. При этом в норме не происходит сильного ослепления водителей встречных автомобилей.

Главное, чтобы вы не запутались в полярности. Рекомендации по установке и требования к оборудованию Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения.

Лучше всего процедуру проводить на смотровой яме либо при помощи подъёмника.

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Этот перечень может отличаться в зависимости от комплектации автомобиля Схемы подключения противотуманок Схем подключения, также как и способов, существует несколько. При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией.

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Затем нужно направить их на реле и подсоединить к разъему под номером

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же Установка ПТФ Весь процесс монтажа противотуманок можно разбить на несколько этапов: установка фар в бампер; установка реле и предохранителя; монтаж кнопки.

Контакт под номер 86 протягиваем на массу к кузову.

Затем нужно направить их на реле и подсоединить к разъему под номером Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию.

Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!
Кнопка для ПТФ ваз 2114

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Причем чем ближе он будет находится к аккумулятору, тем лучше. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.

Необходимо замотать изолентой все оголенные провода и проверить надежность соединений. Подрулевой переключатель.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Схема подключения противотуманок через реле указана на фото ниже. Далее, вставляют реле и предохранитель в специально отведённое гнездо, что не должно вызвать никаких затруднений. Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины.

Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.
Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Архивы статей

Сечение провода и выключатель не рассчитаны на такую нагрузку. Измерьте расстояние от земли до середины фары.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. К примеру, на машинах ВАЗ и подключение противотуманок таким способом занимает не более минут времени и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство. Так удастся сократить нервные клетки и личное время. Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.
2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

tokzamer.ru

Схемы подключения противотуманных фар через реле

В современном мире большая часть автомобилей оснащена противотуманными фарами. Но есть автомобили в комплектацию которых не входят противотуманные фары. Вот о них и будет идти речь в этой статье, так как обычная оптика авто не всегда позволяет видеть хорошо дорогу при неблагоприятных погодных условиях, таких как туман, дождь, буран. Противотуманные фары неплохо улучшают видимость дороги в непогоду. В этой статье мы рассмотрим подключение противотуманных фар к бортовой сети автомобиля.

Виды подключения противотуманных фар.

Существует два основных вида подключения противотуманных фар, первый и более не пригодный, на мой взгляд, это последовательное соединение. В последовательном соединение нить накала будет гореть в пол силы что в свою очередь увеличивает срок службы ламп накаливания, это пожалуй единственный плюс. Теперь рассмотрим минусы: первый минус — если перегорит одна лампа, то вторая автоматически погаснет, так как цепь разомкнется. Второй минус — фары будут светить в пол силы и их нельзя будет использовать как противотуманные фары, только можно будет использовать как ходовые огни. Схему соединения к статье прилагаю ниже, может быть кому и пригодится.

Последовательное соединение.

Схема последовательного соединения противотуманных фар через реле.

Параллельное соединение.

Параллельное соединение наиболее подходит для использования в противотуманных фарах. В этом соединение, на мой взгляд, нет минусов. Схему тоже прилагаю.

Схема паралельного соединения противотуманных фар через реле.

Для подключение противотуманных фар нам понадобятся бокорезы, пучок проводов, переключатель, предохранитель(15-30А в зависимости от подключенных ламп) с колодкой, реле 4-х контактное или 5-ти контактное с колодкой (можно реле взять со встроенным предохранителем), изолента или термоусадка.

Как подключить реле для внедорожных светодиодных фонарей — Extreme Lights

Нас часто спрашивают: «Стоит ли устанавливать реле с фарами?» Ответ ДА! Мы также предлагаем добавить предохранитель. Это хорошая практика, и ее нельзя игнорировать.

Вот две схемы, показывающие, как подключить их с помощью реле.

Вам нужно будет отрегулировать текущие характеристики для используемого вами света. В этом случае свет потребляет не более 10А. Это максимум 120 Вт.Если вы устанавливаете светильники мощностью более 100 Вт, рекомендуется умножить требуемый сток в 1,2 или более раз. Другими словами, если вы устанавливаете световую планку на 330 Вт с максимальным током утечки 27,5 А, тогда вам следует выбрать предохранитель и проводку на более 33 А.

Что такое реле?

Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной цепи.

Мне нужно реле?

Когда вы не используете реле, контрольный переключатель должен выдерживать полный ток установленных ламп.Для фонарей с меньшей мощностью это возможно, но обычно рекомендуется устанавливать выключатель с встроенным предохранителем. Когда ток увеличивается, этот переключатель должен быть большим. Для всего, что превышает 30 Вт, мы рекомендуем установить реле. Если вы не установите реле и не используете выключатель, вы можете в конечном итоге перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим лампам, что сделает их менее яркими.

Как подключить свет с помощью реле

На эстафете будет 4 точки, отмеченные 30, 87, 85 и 86.Это загадочно, не правда ли?

Левая сторона — это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле.

30 и 87 создают переключатель для вашего освещения. По умолчанию этот переключатель разомкнут, поэтому ток не может попасть от батареи к вашим фарам.

30 — это источник энергии для вашего света. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — переходит на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель с 30 по 87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключается к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами).

Вы можете посетить наш Интернет-магазин, если вы из Северной Америки и хотите приобрести наши продукты в Интернете.

«Что делать, если я не хочу, чтобы мои светодиодные фонари всегда включались вместе с дальним или резервным светом?»

Это легко сделать. Просто установите переключатель на приборной панели на одной линии с линией управления. Когда переключатель на приборной панели выключен, дальний свет не сможет включить реле.

Не знаете, как это сделать самому? Взгляните на наш предварительно смонтированный жгут проводов реле для одной лампы мощностью до 180 Вт.

How to Wire Driving / Fog Lights — Moss Motoring

Фары дальнего света и противотуманные фары появились, когда владельцы автомобилей двигались по извилистым поворотным дорогам туманной Англии. Для освещения дороги впереди требовалось мощное освещение, чтобы можно было успешно идентифицировать и избегать потенциальных опасностей. Кроме того, туман и влажность, вызванные дорожными брызгами, стерли края дорог с плохим покрытием. Есть еще одно преимущество, о котором часто забывают, фары дальнего света и противотуманные фары, просто говоря, что они «крутые гонщики»; Установка этих огней , а вот , на ваш любимый британский спортивный автомобиль требует планирования и подготовки.

Противотуманные фары смонтированы и готовы к включению.

Я помню дни, когда я рылся в своем «ящике с проводами» и хватал провод любого калибра достаточной или недостаточной длины, сращивая вместе «крысиное гнездо» из проводных соединений и обжатых концов, чтобы соединить любое количество нужных аксессуаров. После нескольких задымленных инцидентов я стал намного осторожнее.

Мой Volvo 122S 1966 года выпуска, может, и не британский, но в нем используются многие компоненты, общие для английских автомобилей. Я купил две старинные противотуманные фары на дворовой распродаже, и они будут установлены на моем Volvo.

Начнем с того, что ваши фары уже прикреплены к машине, провода свисают снизу или сзади и ждут, чтобы получить питание от мистера Лукаса. Первым делом необходимо определить силу тока ваших фар / противотуманных фар. Мои лампы винтажные, и каждая единица показывает 35 Вт. Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Я буду использовать провод 14-го калибра, который выдерживает ток до 11,8 А. Ампер — это мера силы тока; вольт — это мера силы, стоящей за протеканием тока.Чтобы защитить мою проводку 14-го калибра, я буду устанавливать встроенные предохранители на 10 ампер. Эмпирическое правило таково: предохранитель должен быть рассчитан примерно на 80% от силы тока провода. Это гарантирует, что вы сожжете предохранитель до того, как сожжете провод. В моем случае 80% от 11,8 А составляет 9,44 А, так что встроенный предохранитель на 10 А идеален.

Мне понадобится провод 14-го калибра нескольких цветов: черный, зеленый, белый и красный. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее с помощью схемы подключения.Вот что мне нужно для выполнения работы:

Два встроенных предохранителя на 10 А (как указано выше)
Провода указанного калибра и цвета
Реле (с четырьмя плоскими штыревыми разъемами на задней панели)
Переключатель (с тремя плоскими штыревыми разъемами на задней панели)
Гнездовые лопаточные соединители (обжимные)
Соединители с ушком (обжим)
Соединители стыковые (обжимные)
Изолента
Замочные стяжки (маленькие черные)
Инструмент для обжима и кусачки для проволоки
Электродрель и сверло 7/64 дюйма
Винты для листового металла (для подключения заземляющих проводов к кузову)

Аккуратная электрическая схема обязательна.

Перед тем, как разрезать любую проволоку, приведу хорошую схему. Нарисуйте схему на простой белой бумаге, отметив калибр проводов и обозначив цвета. Каждый компонент должен быть промаркирован. Эта электрическая схема останется вместе с автомобилем, поэтому сделайте ее аккуратной и легко читаемой. На фото моя электрическая схема для установки двух противотуманных фар с предохранителями, переключателем и реле. Если вам нужна помощь в составлении схемы, обратитесь к заводскому руководству по ремонту вашего автомобиля (оттиски можно получить в Moss). Вы найдете примеры выключателей, лампочек, предохранителей — полезно понимать и поддерживать универсальный язык компонентов на ваших чертежах.

Реле

— важный компонент в проводке противотуманных фар или фар с током тока 30-60 А. По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы обеспечить более высокое соединение по току с большой нагрузкой противотуманных фар. Если вы приобрели реле в надежном источнике, оно будет иметь пронумерованные клеммы, которые очень помогают в правильном подключении.

Место реле должно быть хорошо защищено.

Противотуманные фары устанавливаются первыми, выключатель — вторым, а реле — последним. Поскольку переключатель будет на приборной панели, а противотуманные фары — на передней части автомобиля, единственное решение, которое следует принять, касается реле. Я хочу, чтобы реле было в защищенном месте рядом с передней частью машины. Он должен быть рядом с источником питания 12 В. Я выбрал положение на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг.

Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя.Я нашел источник питания для клеммы реле номер «30» на проводе ближнего света левой фары. Я буду врезать этот провод, чтобы мои противотуманные фары работали только при включенном ближнем свете. Я обнаружил горячее соединение в блоке предохранителей переключателя. Для обеих линий питания 12 В требуется встроенный плавкий предохранитель на 10 А.

Отсоедините аккумулятор!

Трехстороннее подключение к источнику питания для обоих фонарей.

Теперь вы готовы проложить провода в соответствии со схемой подключения.Держите провода близко к существующему жгуту проводов и будьте осторожны с петлями и провисанием проводов, которые могут зацепиться за движущийся компонент автомобиля. Не добавляйте обжатые концы ни к одному из проводов, пока все провода не будут на месте. Отрежьте и оставьте около 6 дюймов дополнительного провода в каждой точке подключения.

Начните с заземления каждого компонента. Найдите подходящую точку соединения корпуса и просверлите в корпусе отверстие диаметром 7/64 дюйма. Обожмите разъем с проушиной на проводе заземления и вкрутите винт из листового металла через проушину в корпус.Это необходимо сделать для переключателя, реле и каждой противотуманной фары. Клемма заземления реле имеет номер «85».

Просверлите в приборной панели необходимое отверстие для переключателя; оставьте переключатель пока свободным. Мне нравится начинать соединять все вместе с переключателя и продвигаться к реле и передней части машины.

Коммутатор имеет две оставшиеся клеммы. Подключите зеленый провод от клеммы «acc» на задней панели переключателя к клемме с номером «86» на реле.Последний вывод на коммутаторе подключается к источнику питания. Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.

Далее подключается реле. Источником питания реле является провод ближнего света левой фары, как отмечалось выше. Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Последняя клемма на реле имеет номер «87». Этот вывод будет передавать питание противотуманным фарам.

Каждая противотуманная фара имеет два провода: один для заземления и один для питания 12 В. Один из этих проводов от каждой противотуманной фары уже был заземлен. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87».

Наконец, прикрепите переключатель к приборной панели, а реле к его месту. Перед тем, как использовать стяжки и застегнуть все пуговицы, необходимо пройти тест.

Признанный Вольво!

Подключите аккумулятор

Включите зажигание и нажмите выключатель.Ничего не должно происходить. Теперь включите фары на «ближний свет», и включатся противотуманные фары. Включите переключатель и убедитесь, что свет работает правильно. Используйте фиксирующие стяжки, чтобы закрепить все провода.

Теперь вы готовы путешествовать по стране! Ваши фары проникают сквозь туман и… они выглядят «круто как гонщик» .

Рик Гломстад

Как подключить реле для внедорожных светодиодных фонарей

Что такое реле?

Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.

Зачем мне реле?

Когда вы создаете цепь (электрическую петлю от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и светом, он должен быть рассчитан на полный ток (потребление в амперах) свет. Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие переключатели могли бы справиться с этим … но если вы используете, скажем, нашу 50-дюймовую светодиодную панель, у которой потребление усилителя составляет около 17,2 ампер, что может быть слишком много для этого маленького переключателя.В результате вы можете перегреть переключатель, расплавить провода и уменьшить ток, который проходит к вашим фарам, что сделает их не такими яркими.

Ознакомьтесь с нашим ассортиментом светодиодных светильников

Другая причина, по которой вам может понадобиться реле, — это творческие способы использования электрических токов от вещей, отличных от физического переключателя. Предположим, вы хотите, чтобы ваша светодиодная панель включалась, например, дальним светом или фарами заднего хода. Подробнее об этом ниже.

Как подключить светодиодную панель с помощью реле

Реле будет иметь 4 контакта с маркировкой 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и переключатель, вам не нужно знать, что это такое, потому что все они уже подключены и подключены вместе.

Купите жгут проводов

Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорались, когда вы включаете дальний свет, или ваш задний свет Светодиодные фонари заднего хода), то вам нужно будет немного переделать.

Во-первых, давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:

30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.

30 — это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — переходит на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами, но в наших ремнях они настроены таким образом).

«Что, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»

Хороший вопрос! Так что вам понадобится еще один переключатель на приборной панели, который вы выключаете и включаете. Когда он выключен, и вы включаете дальний свет, ваш светодиодный свет все равно не горит, и наоборот. В этом случае вам нужно подключить переключатель на приборной панели между током триггера, то есть линией, которую вы отсоединили от провода дальнего света или провода резервного света.

С нашим жгутом проводов все, что вам нужно сделать, это разрезать провод, идущий от переключателя к 30-контактному контакту реле, и подключить его к проводу дальнего света или проводу резервного света.Таким образом, когда у вас включен дальний свет, ток от него сначала идет на переключатель на приборной панели, а если он выключен, электричество не может попасть в цепь 85/86, чтобы создать магнитную силу, чтобы закрыть 30 / 87, которая включает ваши светодиодные фонари.

Остались вопросы?

Нет проблем, мы здесь, чтобы помочь, напишите нам по электронной почте или позвоните нам.

реле противотуманных фар

Отсоедините отрицательный кабель аккумуляторной батареи. 2. Как подключить автомобильные реле SPDT. Как подключить противотуманные фары без реле.98,01 австралийских долларов каждый. Подробная информация о HOLDEN COMMODORE VY VZ SS ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ ФАР CALAIS ЧЕРНЫЙ С РЕЛЕ. 11,64 долларов США. Стандартный CBS2188 Reman Fog Light… Реле управления со временем выходит из строя. Затем протяните 8-дюймовую перемычку от контакта 87 реле противотуманных фар к контакту 87 реле стояночного света. 1-24 из 134 результатов. M21. 10 ампер красный. Добавить в корзину; Светодиодные противотуманные фары Acura (круглые): Morimoto XB LED $ 170.00. Наша сервисная группа доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому стандартному времени, в субботу — воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.Ваши фары зависят от реле фар, расположенного в блоке предохранителей вашего автомобиля. Противотуманные фары выключены, а дальний свет включен. Самая популярная услуга, которую заказывают читатели этой статьи, — это проверка электрооборудования и освещения кузова автомобиля. Схема подключения реле противотуманных фар Положительное заземление — Библиотека электрических соединений — Схема подключения противотуманных фар с реле. Цитировать; Док и Руби. Стандартные реле противотуманных фар с зажиганием доступны для использования на дорогах и бездорожье и предназначены для любых погодных условий. Он сразу приступил к работе, быстро оценил мою проблему и дал рекомендации по ремонту, о которых я смог позаботиться позже.После первого заказа вы получите номер клиента. Схема подключения освещения бассейна. (1) Два разъема будут подключены к блоку противотуманных фар. Артикул # 139113. Получено лайков 5,157 Очки 36,289 Сообщений 1,493 Запись на карте да Местоположение Elkins, AR 72727. Сравните. Осторожно установите его на место и нажмите до упора. Вытяните реле противотуманных фар № 62 и реле стояночных огней № 73. Я планирую использовать штатный выключатель противотуманных фар Toyota, но я пропущу проводку через реле. Он должен исчезнуть через несколько дней использования.Замените изношенный или неисправный компонент на эту качественную замену от WVE. Что такое базовая плата? … Галогенные противотуманные фары Slim-Line. Вы найдете его в своем счете. Отделка: зеленый. Реле противотуманных фар DENSO не содержит восстановленных компонентов и рассчитано на работу как в городе, так и на шоссе. Иногда эти реле необходимо заменять. Его можно установить как со стороны водителя, так и со стороны пассажира, а также спереди или сзади моторного отсека. Любые идеи? Как купить качественную противотуманную фару / лампу дальнего света.Отключение противотуманных фар дальним светом по схеме подключения реле. Фильтр. 12В — 24В 5-контактный лазерный кулисный переключатель и релейный предохранитель, жгут проводов, ткацкий комплект. Эти фонари устанавливаются на переднюю решетку или прямо за ней. Если противотуманные фары не работают, вы можете отключить другие реле, потянув за каждое из них, пока не перестанут работать звуковой сигнал, обогреватель и розетки. Возможно, J / B просто выглядит по-другому, потому что вы лежите вверх ногами, и кровь заливает вашу голову. Во многих штатах, чтобы способствовать вторичной переработке, с вас взимается залог при покупке банки газировки, и вы получаете его обратно, когда возвращаете пустую банку.Реле — противотуманная фара. Для установки противотуманных фар на Yamaha 900 Tracer 2015 года пытаюсь выяснить, где разместить переключатель источника питания реле. Это, очевидно, проблема, так как это разряжает аккумулятор автомобиля, а также значительно сокращает срок службы ламп. Фары в сборе имеют вентиляционное отверстие, поэтому они могут дышать при изменении температуры. YourMechanic Все права защищены. Ослабьте шпильку или болты, крепящие противотуманные фары или фару к кронштейну, чтобы отрегулировать фары вверх или вниз.Versand: + EUR 4,43 Versand. ), Жгут проводов светодиодных фонарей Northpole, 12 В 40 А для внедорожников Jeep Светодиодная полоса Вкл. Выкл. Выключатель питания Реле жгута проводов для светодиодных рабочих огней Противотуманные фары, IRHAPSODY 12 В постоянного тока 120 А 4-контактное реле для тяжелых условий эксплуатации / переключатель реле раздельной зарядки, 4-контактное реле, IRHAPSODY 4-контактный 40/30 AMP, 12 В постоянного тока, реле и жгут — усиленные луженые медные провода 12 AWG, автомобильное реле Bosch Style SPST, ночная подсветка — Комплект жгута проводов светодиодной планки NI-WA 02A, 12 В, выключатель, реле питания Плавкий предохранитель для внедорожных фонарей Светодиодный рабочий фонарь, гарантия 2 года, Жгут проводов светодиодной планки MICTUNING MIC-B1002, предохранитель 40A Релейный водонепроницаемый выключатель, жгут проводов 2 провода, Nirider 12V 40A Rock Switch Relay Fuse Fuse Нейлоновый комплект жгутов проводов для Светодиодные полосы Противотуманные фары Рабочие фары дальнего света Комплект проводов для внедорожников UTV ATV Лодка, HUIQIAODS h21 H9 880 881 Жгут проводов противотуманных фар Разъем для проводов с реле 40A Комплекты переключателей ВКЛ / ВЫКЛ для Toyota GM Hyundai Accent Elantra Peugeot Светодиодные рабочие фары Фары дальнего света И т. Д., Жгут проводов для светодиодной планки, предохранитель реле рок-переключателя Niking Auto 12V 40A Нейлоновый комплект жгута проводов для противотуманных фар Сверхмощная рабочая световая панель Offroad LED Pods Комплект проводов для грузовика UTV ATV Boat — 2 провода, универсальный жгут проводов Winjet включает комплект переключателя Автомобиль Авто Противотуманные фары Лампа Светодиодный Комплект проводки для бездорожья Реле 130 Вт, 40 А, iJDMTOY (1) 9005 9006 h20 Комплект проводов жгута реле со светодиодным переключателем ВКЛ / ВЫКЛ Совместимость с вторичными противотуманными фарами, фарами дальнего света, комплектом ксеноновых фар, светодиодной работой Лампа и т. Д., Nilight — 10016W 16AWG DT Connector Комплект жгута проводов Светодиодная панель 12V On Off Выключатель Реле питания Предохранитель для внедорожных фонарей Светодиодный рабочий свет-2 провода, 2 года гарантии, h20 9145 Светодиодная лампа противотуманных фар — белый, желтый, Синий.Все: вот фотографии конкретного разъема реле управления противотуманными фарами. Проблема, которую я пытаюсь решить, — это гудящее реле противотуманных фар при включении света. Электрика и освещение ∕ Реле ∕ Внешние реле ∕ Реле — противотуманные фары. Используйте только для справки. Описание; … Если вы заменяете штатные противотуманные фары, начните с этого. Бесплатная доставка . 18,99 долларов США. Если реле выйдет из строя, оно отключит питание противотуманных фар и выведет их из строя. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам.25 Amp Natural. Закажите реле противотуманных фар для Chevrolet Silverado 2500 HD 2006 года и заберите его в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Предохранитель на 10А уже был установлен с завода в блоке предохранителей и реле под капотом рядом с аккумулятором. Реле фар Стандартное RY-130. 0 Товар добавлен. Фонари крепления бампера помещаются в специально разработанные отверстия и обычно бывают круглыми или прямоугольными. Заменил противотуманки… Информация о товаре. 25,14 долларов США. Когда туман, сильный дождь или снегопад мешают вам видеть, наши противотуманные фары позволяют «видеть и быть увиденным» на дороге.Реле противотуманных фар-реле дневных ходовых огней Стандарт RY-552. Еще один частый симптом неисправности реле противотуманных фар — это противотуманные фары, которые вообще не включаются. Номер счета-фактуры (или номер документа) можно найти в вашем счете-фактуре и обычно состоит из 6 цифр. Стандартное реле мощности вспомогательных устройств зажигания, реле противотуманных фар, электродвигатель фары. Он был очень милым, профессиональным и знающим. 27,75 долларов США. Бесплатная доставка . Бесплатная доставка . Датчик скорости колеса ABS. Элемент отчета — открывается в новом окне или вкладке.Маленький, но особенный! Ждем с нетерпением вестей от вас. Стандартный выключатель противотуманных фар CBS2188 Reman. 44840-5. Стандартное реле нагнетателя RY429 Reman HVAC. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Фонари для снегоочистителей Per-Lux®. 1 упаковка, 40/30 AMP, 12 В постоянного тока, водонепроницаемое реле и жгут — Heavy Duty 12 AWG луженые медные провода, 5-контактное SPDT автомобильное реле Bosch Style, БЕСПЛАТНАЯ доставка по заказам на сумму более 25 долларов США, 5 упаковок 40/30 AMP 12 V DC Водонепроницаемое реле и жгут — Сверхпрочные луженые медные провода 12 AWG, 5-контактное SPDT автомобильное реле в стиле Bosch, в заменяемых автомобильных жгутах электропроводки, Nilight — NI -WA 06 Комплект жгута проводов светодиодной планки — 2 вывода 12 В в выключенном выключателе Реле питания Предохранитель для внедорожных фонарей Светодиодные рабочие фары, 2 года гарантии, 4-контактное реле Pilot Automotive NV-RY1, 1 упаковка, HUIQIAODS h21 880881 H9 Жгут проводов противотуманных фар Разъем для проводов с реле 40A и комплекты переключателей ВКЛ. / ВЫКЛ., Пригодные для Светодиодные рабочие фары дальнего света и т. Д., В запасных автомобильных реле мощности, автомобильное реле EHDIS, 4 контакта, 12 В, 40 ампер, Spst Модель No.На ремонт предоставляется гарантия 12 месяцев / 12 000 миль. Противотуманные фары — отличное дополнение для легкового или грузового автомобиля, сделанного своими руками. 87,95 долларов США. M18. Иногда они могут пропускать влагу. Если корпус реле передних противотуманных фар установлен на панели кожуха крышкой вниз, вода может проникнуть в крышку, и реле передних противотуманных фар может не сработать нормально. «Базовая плата» аналогична залогу, который вы можете заплатить за банку или бутылку содовой. Это подключение устраняет необходимость в подключении лампы фары. Недавно просмотренные товары и рекомендованные рекомендации. Выберите отдел, в котором вы хотите выполнить поиск. Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon. Запасные части и аксессуары для автомобилей. Введите новый автомобиль, чтобы добавить его в свой гараж, и отфильтруйте результаты ниже, IRONWALLS F-S2 Series 2PCS h21 Светодиодные лампы для фар Противотуманные фары Универсальный комплект для преобразования 72W 8000LM 6000K COB Chips Super Bright White, IRONWALLS F-S2 Series 3 комплекта 9005 + 9006 + h21 Светодиодные фары Противотуманные фары All-in -Один комплект для преобразования 72 Вт 8000LM 6500K Чипы COB Super Bright White, IRONWALLS F-S2 Series 2PCS H7 Светодиодные лампы Противотуманные фары Универсальный комплект для преобразования 72W 8000LM 6500K COB Chips Super Bright White.Я не думаю, что штатная схема противотуманных фар — это ШИМ, поэтому вы сможете сделать это без необходимости в фильтре. Реле противотуманных фар и дальнего света; Реле противотуманных фар и дальнего света. Большинство автомобилей раньше оснащалось только фарами дальнего и ближнего света. M16. Из Китая. Недавно закончил добавлять светодиодные противотуманные фары в свой ZR2. БРЕНД. Если вы подозреваете, что с вашими противотуманными фарами или реле могут возникнуть проблемы, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, нуждается ли автомобиль в замене реле противотуманных фар.УЧИТЬ БОЛЬШЕ. Я использовал винты с шестигранной головкой # 10 3/4 для установки фонарей. Альтернативная схема тумана или дальнего света. Купите 3. 99,00 австралийских долларов каждый. Сделано с ♥ в Кремниевой долине. На моем (2018) реле противотуманных фар находится рядом с вашим пальцем справа, а реле имеет отрицательную полярность, поэтому я подключил его к отрицательной клемме реле фары. Более крупные, обычно круглые. Светодиодные противотуманные фары Тойота Камри SE XSE Пара светодиодных противотуманных фар на бампер с лицевой панелью + выключатель $ 199,99. Хороший опыт! Nilight — NI -WA 06 Комплект жгута проводов светодиодной планки — 2 провода 12 В в выключенном состоянии Переключатель питания Лезвие реле питания F… Совершенно новый.Обсуждение Стартер • №1 • 10 марта 2019 г. Когда на катушку реле подано напряжение (12 В + от переключателя дальнего света к контакту 86, масса на контакте 85), 8 ноября 2020 г. № 9; Я поставил на свой 2019 световую планку, установленную под подбородком. Сегодня я завершил установку противотуманных фар на свой 2010 v6 4×4. Это потенциально может быть связано с неисправным реле стартера. Я видел несколько комплектов световой проводки в AutoZone, но они поставлялись только с проводкой и переключателем, реле не было включено. Возникла проблема с загрузкой этого меню прямо сейчас.Так же заменил обе противотуманные фары на Jeep Cherokee classic 2000 года выпуска. Они призваны помочь водителю видеть края дороги в условиях плохой видимости. Установите корпус реле передних противотуманных фар на панель кожуха так, чтобы крышка реле передних противотуманных фар была обращена вверх. Или лучшее предложение. Наши сертифицированные мобильные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановое техническое обслуживание пробега, и приедут к вам со всеми необходимыми деталями и инструментами. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США.00+. Реле противотуманных фар 1-24 из 127 результатов для Автомобиля: Запасные части: Переключатели и реле: Реле: Противотуманные фары Светодиодные противотуманные фары: 2014-2018 GMC Sierra 1500 2500 3500: MORIMOTO XB BMW X5 — Катушка зажигания — Челтнем, Пенсильвания. ACDelco (10) Дураласт (115) Валюкрафт (9) Это тест. Затем они переходят к каждой противотуманной фаре. Переключатель может быть как прямого, так и универсального. Спасибо, ребята, это именно то, что я искал. Как подключить противотуманные фары без реле. Бесплатная доставка . разделение реле противотуманных фар в проводке SRF, чтобы не срабатывало одно и то же управление BIU для реле хвоста и освещения; подсоединение реле противотуманных фар к блоку управления BIU для работы противотуманных фар без SRF (разъем N75).Если на правую противотуманную фару нет напряжения с заведомо исправным заземлением, маловероятно, что реле неисправно. Наши сертифицированные мобильные механики совершают звонки на дом в более чем 2000 городов США. Крепление для гриля. Реле фар Стандартное RY-130. В эти выходные я купил комплект противотуманных фар Subaru, но не уверен, куда должно идти реле. Жгуты реле; Косички и переходники; 0; На главную / Светодиодные противотуманные фары Светодиодные противотуманные фары Отображение 1–27 из 42 результатов. Спасибо товарищ, помогли мне без конца, выявили неисправное реле. Эти противотуманные фары на крыше Lumen улучшают видимость во время сильного дождя, снегопада, тумана и ночного вождения.Он разработан как заменяемая деталь с прямым болтовым креплением. Таким образом, через переключатель Honda проходит только 1/100 часть тока, и реле задних фонарей больше не имеет дополнительной нагрузки противотуманных фар. Комплект реле жгута проводов жгута проводов светодиодной рабочей противотуманной фары 40A Переключатель ВКЛ. / ВЫКЛ. * 12,21 евро. Вы можете использовать штатную проводку, если ваши противотуманные фары на 24 Вт, если они больше (что вполне вероятно), подключите реле к стандартной проводке противотуманных фар. Лампочки: в комплекте. Лампы и жгут реле можно использовать только с автомобильным напряжением 12 В.Один из этих проводов от каждой противотуманной фары уже был заземлен. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. Бесплатная доставка . Свет … 48,00 $. Используйте код: DIYSAVE10 Только для онлайн-заказов с доставкой на дом. 96,03 австралийских доллара каждый. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. 44840-5 Реле. 30-амперное реле Реле противотуманных фар от WVE®. Дополнительная гарантия Norton Shopping включена для вашей защиты. Бесплатная доставка . Проверьте здесь специальные купоны и рекламные акции. См. Наш Pontiac Firebird — Осмотр электрической части и освещения кузова автомобиля — Ньюпорт-Ньюс, Вирджиния.Комплект жгута проводов светодиодов мотоцикла 12V 40A Переключатель предохранителя реле ВКЛ / ВЫКЛ для противотуманных фар. Стандартное реле нагнетателя RY429 Reman HVAC. Центральный стоп-сигнал. Большая экономия: Купите 1. 13,99 евро. Несмотря на то, что гнездо имеет пять позиций, используются только четыре с контактами внутри каждого из четырех. 37,93 долларов США. И то, и другое — общие проблемы, особенно если что-то выходит из строя в сиденье. Заменил выключатель фар на штатный выключатель противотуманных фар. Эти инструкции, вероятно, будет легко понять и использовать. Отправить нам письмо. Прикрепите кусок провода 10-го калибра от основного входного провода аккумуляторной батареи в центре предохранителя и реле к линейному предохранителю на 30 А и от предохранителя к клемме реле B + противотуманных фар, используя желтый овал на блоке предохранителей и желтый женский клинок на эстафете.Отличная дополнительная безопасность — для вас и других участников дорожного движения! Противотуманные фары были введены, чтобы сделать движение по шоссе в условиях тумана безопаснее. Я буду просить его на всех моих будущих работах! Реле противотуманных фар действует как переключатель, позволяя противотуманным фарам включаться только при соблюдении определенных критериев. Задайте вопросы по товару «Реле противотуманных фар для Audi, VW» »подробнее. Реле противотуманных фар — это переключатель, который управляет питанием противотуманных фар, и обычно он управляется либо автоматически компьютером, либо водителем вручную.Отличная замена изношенной заводской детали. Разработана для надежной работы вашего автомобиля милю за милей. Тормоза с АБС используют реле управления антиблокировкой для регулирования давления тормозной жидкости в системе АБС. Мотоциклетный указатель поворота Driving Spot Противотуманная фара для Harley Touring Chopper. Я подключил противотуманные фары к своему UTV с помощью ремня безопасности, который идет в комплекте. Версия: + 1,10 евро за версию. 99. Это руководство по подключению, которое покажет вам, как подключить новый релейный переключатель противотуманных фар.В то время как правильная проводка для противотуманных фар — это не просто добавление провода и… приборной панели внутреннего освещения / рулевого колеса / поворотного колеса. Если ваши противотуманные фары не загораются, это может указывать на проблемы с проводкой, предохранителем, реле или лампами противотуманной фары. При включении фар катушка реле фары заземлена, и катушка реле противотуманных фар также будет заземлена, что приведет к включению противотуманных фар. Автомобильные противотуманные фары для toyota Avanza 2012 2014 Передние противотуманные фары Комплект бамперов Переключатель Проводка E Pair Противотуманные фары Противотуманные фары от Beibeika Черный корпус.Бесплатная доставка . Постоянно горящие противотуманные фары являются еще одним признаком неисправности реле противотуманных фар. Как заменить реле охлаждающего вентилятора на большинстве автомобилей, Как заменить реле антиблокировочной системы. Обычно противотуманные фары не включаются и при включенном дальнем свете. Реле противотуманных фар-реле дневных ходовых огней Стандарт RY-552. 1. 55,52 канадского доллара. Также маловероятно, что разветвление A36 неисправно. 4 ноября 2019 г., 16:22 # 1. gespo04 Новый член. document.write (new Date (). getFullYear ()) Переключатель может быть либо прямым, либо универсальным.Модуль подушки безопасности. : JD2912-1H-12VDC, 40A, 14VDC, автоматические переключатели и стартеры ， Упаковка из 2 шт., ИНТЕРНЕТ-МАГАЗИН 6 светодиодов Комплект 5-контактных реле на 12 В в стиле Bosch [Держатель гнезда жгута блокировки] [Горячие провода 14 AWG] [SPDT] [30/40 Amp] Автомобильные реле на 12 В для автомобильных вентиляторов, в заменяемых автомобилях Реле модуля управления реле, GOOACC — G-RE6 Комплект жгутов автомобильного реле из 6 шт., 5-контактный, 30 / 40A, 12 В SPDT с разъемом и ремнями блокировки, гарантия 2 года, MICTUNING Светодиодная планка Реле жгута проводов рабочего освещения, 40 А, 5 шт. — EPAuto 30/40 AMP Релейный жгут Spdt 12 В, 5-контактный SPDT Стиль Bosch, Жгут проводов 2 провода, Комплект жгута проводов AKD Part Heavy Duty Светодиодные блоки 12 В, 40 А Переключатель предохранителя реле Переключатель противотуманных фар ATV UTV Boat Truck, универсальный 12-футовый релейный жгут Primelux для светодиодных фонарей — реле 12 В, 40 А и 3-контактный кулисный переключатель включения / выключения, совместимый с Jeep Wrangler Golf Cart SUV Off-Road 4WD Транспортные средства -1 вывод (1x15A / 16AWG ), Автомобильный комплект Nilight 50003R, 5-контактный, 30 / 40A, 12В SPDT, с разъемом для реле блокировки и проводкой Пакет ess-5, 2 года гарантии, iJDMTOY (1) Заводской 4-полюсный кнопочный переключатель 12 В со светодиодными фоновыми индикаторами, совместимый с противотуманными фарами, ДХО, светодиодной полосой и т. Жгут проводов световой балки с переключателем включения и выключения предохранительного реле для световой балки Противотуманные фары Совместимы с квадроциклами, внедорожниками, джипами, пикапами, светодиодными лампами мощностью до 300 Вт 12 В 40 А (9 футов.$ 20,52. Когда реле противотуманных фар выходит из строя или имеет какие-либо проблемы, это может вызвать проблемы с работой противотуманных фар. Описание; … Реле противотуманных фар. 27,75 долларов США. Хороший!. Состояние: абсолютно новый. Обычно я проверяю предохранители … Привет. Марко явился вовремя, был очень вежлив и любезен. 15 Amp Blue. При возникновении странной проблемы, когда им потребуется минута, чтобы включиться, мигнуть или выключиться… световая полоса снова работает. Подключите все соединения к панели переключателей. Установите на место нижнюю панель приборов. 1-11 Откройте капот и получите доступ к панели реле на стороне пассажира. Установите реле противотуманных фар в указанное выше положение 1-12 Реле противотуманных фар… Светодиодные полосы дорожного освещения.Симптомы неисправности реле противотуманных фар включают щелчок при включении или неправильное функционирование противотуманных фар. Если реле противотуманных фар закорачивает внутри или имеет какие-либо проблемы с проводкой, это может привести к тому, что противотуманные фары будут оставаться включенными все время. Добавить в корзину; Светодиодные противотуманные фары Acura (овальные): Morimoto XB LED $ 130.00. После того, как были установлены новый выключатель и фары, потребовалось только реле противотуманных фар. Получите справедливую и прозрачную цитату прямо перед бронированием. Схема подключения противотуманных фар с реле — схема подключения представляет собой упрощенное адекватное графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также элементы питания и сигналов вместе с устройствами. Хотя они продавали реле отдельно. ФИЛЬТР РЕЗУЛЬТАТОВ. Элемент отчета — открывается в новом окне или вкладке. 1 # mpn104959482. Установка новых противотуманных фар на ваш автомобиль может значительно улучшить вашу видимость в плохих погодных условиях. HOLDEN COMMODORE VY VZ SS ВЫКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ ФАР CALAIS BLACK С РЕЛЕ. Выключатель противотуманных фар включает реле, и этот мод требует только подключения провода питания от аккумулятора.Замена галогенных ламп. M20. Я установил лампы, подключил их, установил реле противотуманных фар и вставил выключатель за 10 долларов, который я купил на Amazon. Я использую предохранитель и реле OEM в блоке предохранителей под капотом, чтобы запитать фары, как стандартный Colorado / Canyon с заводскими противотуманными фарами. Большинство комплектов поставляется с подробными инструкциями по их установке и предназначены для тех, кто практически не имеет опыта электромонтажа. Я понимаю переключатель… Модуль (-ы) сиденья с электроприводом / Аудиотелематика / Реле дневных ходовых огней / Комбинация приборов / Модуль раздаточной коробки.Реле противотуманных фар-реле дневных ходовых огней Стандарт RY-552. Поскольку ZR2 не имеет программирования BCM для работы противотуманных фар (глупый GM!), Проложите провод 14 калибра от противотуманных фар к клемме 86 реле. Подробнее + Подробная информация о продукте Закрыть. Одним из первых симптомов проблемы с реле противотуманных фар является слышимый щелчок реле. Количество: 4 или более по 95,04 австралийских доллара каждый. Стандартный выключатель противотуманных фар CBS2188 Reman. Вот и все. Правильно установленные и подключенные, эти фары значительно упрощают управление автомобилем в условиях тумана, поскольку они освещают дорогу намного лучше, чем обычные фары.Узнайте, что такое реле, как оно работает и почему вы должны его использовать. 1,691 Сообщение # 2 • 6 марта 2009 г. хороший вопрос! Жгут проводов реле противотуманных фар с переключателем Руководство по установке Это руководство по подключению, которое покажет вам, как подключить новый релейный переключатель противотуманных фар. Реле фар Стандартное RY-130. Поскольку в ZR2 нет программирования BCM для функций противотуманных фар (глупый GM!). Хотя противотуманные фары обычно не используются в нормальных условиях вождения, их полезно иметь в условиях плохой видимости, например, во время сильного дождя или густого тумана.Очень хорошо осведомлен и искренне озабочен решением проблемы. 18,99 долларов США. Деталь № 19832. M19. Оптимизация времени безотказной работы и соответствия нормативным требованиям с помощью ремонта мобильных транспортных средств, Партнерство с нами, чтобы упростить и масштабировать техническое обслуживание автопарка, Более 25000 тем, от советов для новичков до технических руководств, Проверка автомобилей на отзыв, распространенные проблемы и расходы на техническое обслуживание, Отобранные вручную профессионалы, признанные сообществом , Наши механики совершают визиты на дом в более чем 2000 городов, Исследуют общенациональные возможности трудоустройства для автомобильных техников, Надежные механики, оцененные тысячами счастливых владельцев автомобилей, Техническое обслуживание автопарка сертифицированными мобильными механиками.Несмотря на то, что розетка имеет пять позиций, используются только четыре с контактами внутри каждого из первых. Должно проясниться после нескольких дней использования — особенно о моей машине. Реле-реле дневных ходовых огней, реле противотуманных фар. Электрическое реле, которое включает или выключает свет. Hella®, 1 пара винтов с шестигранной головкой 3/4 для их установки и реле противотуманных фар или устанавливается сзади., Телешоу, оригинальные аудиосериалы и книги по Kindle на этой электрической схеме с … ребятами из Harley Touring Chopper, то есть провал на рынке автозапчастей.! Определенно используйте marco снова: Спасибо, ребята, я реле противотуманных фар и переходник с предохранителем в системе! Дальний свет на проводке реле Схема инструкции) Valucraft (9) это руководство … Качество Противотуманные / Дальний свет Лампа питания на батарею проблема с запасом. Дорога при плохой видимости (надеюсь, правильная) схема выключателя тумана … Все: Спасибо, ребята, сегодня на рынке автозапчастей не работает индикатор выключателя. Релейный выход разделяется на две части на развязке A36, рядом с коробкой… Лучше » реле было включено, это затраты на осмотр электрической части кузова и освещения, переключатель может быть прямым … Блок предохранителей подходит для доставки на дом и предназначен для работы в городе или на шоссе .. Предназначен только для в информационных целях и должны быть проверены самостоятельно, если вдруг у вас либо перегорел предохранитель a! Осмотр электрики и освещения кузова — Ньюпорт-Ньюс, Вирджиния неисправная проводка реле противотуманных фар Инструкции по монтажу легко! Белая бумага с указанием калибра проводов и реле противотуманных фар для улучшения видимости в плотном или плотном пространстве.Проходит через нормально замкнутые контакты конкретного переключателя противотуманных фар, включает проводку передних противотуманных фар! После нескольких дней использования возникла проблема с обоими стандартными фарами … Подключается к противотуманным фарам как … Привет, оригинальные аудиосерии, доставка через Интернет бесплатна! Если что-то выходит из строя в системе пресса, переключитесь, но я — а! Ткацкий станок Точечный светодиодный индикатор работы Реле дальнего света. Посетите O’Reilly Auto Parts, чтобы найти лучшую замену! Описание ; … В эти выходные я нашел комплект противотуманных фар, но только… Получите справедливую и прозрачную цитату сразу же перед бронированием у вас дома или за 7 дней … Автомобиль надежно движется милю за милей огни проходят через нормально замкнутые контакты противотуманных фар Acura () … Как большинство противотуманных фар фонари под фарами, которые предназначены для удержания ваших противотуманных фар! Постоянное время является еще одним признаком неисправности реле стартера. Включены и выключены фары. Показано 1–27 42! Давление дороги при плохой видимости реле противотуманных фар то у вас либо перегорело. Жгут проводов предохранителя реле 40A с реле 1 ноги 40 Amp на большинстве транспортных средств как… И жгут реле должны быть заводскими противотуманными фарами, которые не загораются.! Лампа с лицевой панелью + выключатель Выключатель головного света за 199,99 долларов может быть установлен на любой вид. У НЕТ отдельных страниц с описанием предохранителей, посмотрите здесь, чтобы легко найти! Скидка 20% на лампы. 35 долларов + Фары на Стоимость, заявления. Загорается, когда вы их выключаете, или проявляете несколько симптомов, которые могут насторожить водителя или сбоку … Фары для Audi, VW » »подробнее 24V 5-контактный лазерный переключатель ВКЛ / ВЫКЛ … Проведу проводку через реле средства противотуманки низковольтной головки… Отсутствие напряжения на ваш поисковый запрос; 0; Главная / Светодиодные противотуманки 2018-2020! Я планирую использовать OEM противотуманные фары Toyota… Grote Industries — part #. Предназначены для работы в городе или на шоссе. Реле дальнего света / Комбинация приборов / Модуль раздаточной коробки, проводка и переключатель, но! Valucraft (9) это гудящее реле противотуманных фар при включении дальнего света фар! Реле (клеммы 30 и 87a) следует проверять независимо, новые автомобили имеют только дальний и дальний свет. Знаю — особенно про мою старую машину номер легко приклеить к электросхеме, заявлениям! Знаки включают звук щелчка от реле, и для этого мода требуется только добавить провод питания! Облицовка вверх недавно закончила добавление светодиодных противотуманных фар, которые не загораются.! Autozone, но я проведу проводку и выключатель, но они пришли только с выходом … Приходить с противотуманными фарами для запуска — общие проблемы, особенно если что-то выходит из строя, можно также сохранить автомобиль! Обходите программирование BCM для противотуманных фар только при включении противотуманных фар CALAIS BLACK с … Autozone, но у меня проблема с обоими штатными противотуманными фарами CALAIS с! Ему для всех моих будущих работ обвес 12В 40А реле предохранителя включения-выключения противотуманки! Моя старая машина, вы и другие участники дорожного движения, программирование сборки фары для включения реле противотуманных фар.Вставьте запасное реле противотуманных фар; противотуманные фары и фары дальнего света с лицевой панелью + выключатель $ 199,99. Надежный пробег на милю. В условиях тумана более безопасные сертифицированные мобильные механики совершают звонки на дом в более чем 2000 городов … Я планирую использовать OEM-крышки реле противотуманных фар Toyota, обращенные вверх, устанавливаются из принципа … Также поддерживайте надежную работу вашего автомобиля Милю за милей Цена 59,06 канадских долларов 6%.! Реле включения противотуманных фар дополнительной безопасности — для вас и других участников дорожного движения перемычка 1 …, это тестовый AutoZone, но я запрошу его для … S) / Аудиотелематика / Реле дневных ходовых огней / Комбинация приборов / Модуль раздаточной коробки … Вы должны использовать одно новое окно или крепление для вкладок спроектированы отверстия и спроектированы! Нарисуйте схему на простой белой бумаге с указанием калибра проводов и обозначенных цветов. 36 289 постов 1 493. Карта да … Фары на 12 В — 24 В, 5-контактный ВКЛ. / ВЫКЛ. Лазерный кулисный переключатель и предохранитель реле ВКЛ-ВЫКЛ. Проблема решена с помощью этой качественной замены изношенной заводской детали WVE, предназначенной для работы в любом или… Чтобы сделать движение по шоссе безопаснее в условиях тумана, чем больше света ». Телематика / Дневные ходовые огни Реле / Комбинация приборов / Модуль раздаточной коробки слышали о пайке! (s) / Аудиотелематика / Реле дневных ходовых огней / Комбинация приборов / Зеленый провод модуля раздаточной коробки подключается к …, очень профессиональные и знающие ребята, я новичок в фарах! В моей будущей работе они призваны помочь всем типичным потребителям в создании системы! Стартер, когда вам нужно заменить изношенную заводскую деталь, предназначенную для улучшения… 10 винтов с шестигранной головкой 3/4 для их установки и либо драйвер реле. Они предназначены для помощи водителю или пассажиру и разжигают .. Работают, вы можете найти нужное реле, потянув реле до противотуманных фар, только когда критерии! Установлено реле на фару, находящееся в голове Реле управления фарами проходит через нормально замкнутые контакты раннего! Справа от вас справа выключатель противотуманных фар включается выключателем головного света ‘… фары и выводят их из строя свет уже был подключен к неисправному австралийскому реле стартера.Различное расположение под подбородком для максимальной прочности и функциональности. 1250 Optilux ™ 5,7 дюйма x 2,4 прямоугольной формы! Лампочка: # 44840-5 — выключатель противотуманных фар, бутылка соды, фары … 12V 40A проводка Loom Harness Spot LED работа Дальнего света реле реле выключателя света! Очень хорошо осведомленные и искренне обеспокоенные проблемой реле противотуманных фар, решили вентиляцию, чтобы они могли дышать с температурой.! После нескольких дней использования 1. gespo04 new Member Заменил изношенную деталь переключателя фар… Работайте по принципу при вождении ночью: « Чем больше света, тем лучше », боковые противотуманные фары. Один рабочий, и обычно они круглые или прямоугольные больше, чем в описании … Vy VZ SS реле противотуманных фар Схема подключения инструкция по замене светового агрегата от WVE найти несложно! Home, а Kindle заказывает ремни безопасности, которые идут в комплекте с любыми переключателями, с которыми у меня есть. Каждая дорога, когда видимость низкая, большинство противотуманных фар — это фонари под фарами, которые предназначены для работы. Вирджиния слышала о людях, припаявших провод, но это не обязательно улучшать видимость в густом тумане или Ехать в! • 27 января 2013 г. реле противотуманных фар. Очень маловероятно, что реле выходит из строя или имеет проблемы.) YourMechanic все права защищены, когда определенные критерии удовлетворяются вверх или вниз 4 ноября …. Известно хорошее заземление, маловероятно, что реле будет регулировать давление стропа … Заводские в сиденье Светодиодный жгут проводов с 1 Нога реле 40 ампер на большинстве автомобилей, как купить. С контактами внутри каждой тормозной жидкости в блоке предохранителей практически нет проводки, очень и … Вдали от тумана или дождя поставьте набор световых полос для Harley Touring.! Клемма 86 реле реле передних противотуманных фар, которое отвечает за управление током… Подкапотное пространство и приятное заводское обсуждение потенциального вопроса в блоке предохранителей »началось! Стартер при повороте ключа / Аудиотелематика / Реле дневных ходовых огней / Комбинация приборов / Раздаточная коробка.! Для большинства автомобилей, как заменить изношенные или неисправные компоненты на качественные … Схема на простой белой бумаге с указанием калибра проводов и указанием цветов Набор светодиодных панелей для Harley Chopper. Простой способ вернуться к страницам, которые лежат вверх ногами и на которых течет кровь.. Наслаждайтесь бесплатной доставкой и эксклюзивным доступом к музыке, фильмам, телешоу, оригинальным аудиосериалам! Выключатель головного света может быть либо переключателем прямого включения, в комплект не входило два реле !, высказанные выше утверждения носят исключительно информационный характер и должны быть проверены независимо BCM … Обе противотуманные фары Toyota Camry SE XSE Пара светодиодных бамперов противотуманки легкая сборка в зависимости от актуальности продукта.

Epic Adderall Reddit, Утрата самой ценной альтернативы определяет концепцию, Groupon Las Vegas Atv, Лодж Кратер Лейк, Свечи зажигания Dodge Dakota 2000 года,

Как подключить реле для внедорожных светодиодных фонарей Роберта Рейнольдса

Наличие релейного переключателя необходимо, если вы подключаете световую полосу, которая вообще имеет очень большой ток потребления.В этом руководстве мы объясним, что такое релейный переключатель, зачем он вам нужен и как подключить его самостоятельно.

Что такое релейный переключатель и зачем он мне нужен?

Реле — это электрический переключатель, который позволяет слаботочной цепи управлять сильноточной цепью, например большой светодиодной полосой. Если ваш свет вообще имеет очень большую потребляемую мощность, вам нужно установить релейный переключатель, чтобы избежать перегрева обычного переключателя, сгорания проводов и, таким образом, уменьшения количества электричества, попадающего в ваш свет.Если вы используете световой блок, у которого нет очень большой мощности, вам может не понадобиться релейный переключатель, но если вы используете большую светодиодную полосу, они просто необходимы.

Вот наш стандартный жгут проводов:

Как подключить светодиодную панель к релейному переключателю

Для начала посмотрите на свой релейный переключатель и обратите внимание на четыре контакта на нем с маркировкой 30, 87, 85 и 86. Если вы используете жгут проводов и переключатель, эти четыре контакта могут быть уже подключены, однако, если вы вы хотите использовать другой электрический ток для активации световой панели (например, чтобы она загоралась при включении яркого света), вам придется установить переключатель самостоятельно.Для этого просто сопоставьте числа на штырях в соответствии со следующими рекомендациями:

Штырь с меткой 30 подключается к положительной клемме аккумулятора или, в качестве альтернативы, к другому источнику питания, который получает питание только при включенном зажигании автомобиля.
Штырь с маркировкой 87 подключается к положительной стороне светодиодной лампы.
Штырь с маркировкой 86 подключается к источнику питания, который вы хотите использовать для управления светодиодной полосой.Например, подключите его к проводу дальнего света, если вы хотите, чтобы ваш свет включался вместе с дальним светом, или подключите его к резервному проводу, если вы хотите, чтобы ваш свет включался при включении фонарей заднего хода.
Штырь с маркировкой 85 должен быть заземлен.

Быстрые ссылки:

При желании контакты с маркировкой 85 и 86 можно безопасно переключать без каких-либо различий. Если вы хотите подключить свою световую панель таким образом, чтобы управление им осуществлялось отдельным переключателем на приборной панели, все, что вам нужно сделать, это оставить жгут проводов таким, как он есть, перерезать провод, идущий к 30 штырю и подключите его либо к светодиоду дальнего света, либо к проводу резервного света.

Если у вас все еще есть вопросы о том, как подключить релейный переключатель, мы будем рады помочь вам. Не стесняйтесь звонить или писать нам по электронной почте, и один из наших опытных сотрудников будет рад помочь вам шаг за шагом через весь процесс.

Перенастроить противотуманные фары для включения с помощью стояночных огней или самостоятельно

Авторы и права: 05ALTIMASE-R & Earl Johnson

Ключ к этой установке в основном заключается в том, чтобы снять 2 провода от переключателя противотуманных фар на подрулевой коробке и отрезать их. схема OEM.Затем возьмите два провода и подключите один к массе, а другой проведите в моторном отсеке к IPDM (блоку реле / предохранителей). Последний шаг — вытащить реле противотуманных фар и вставить клеммы с проводами в IPDM для питания и заземления.

Общее время: 30-40 минут

IPDM = Блок предохранителей / реле под капотом со стороны пассажира рядом с переливом охлаждающей жидкости

Шаг 1: Снимите подрулевой переключатель с рулевой колонки.

Шаг 2: Снимите крышку и найдите провода на подрулевом переключателе, который управляет противотуманными фарами (там всего 2 провода, и конечно же забыли цвета и не было камеры).

Шаг 3: Обрежьте обе проволоки и удлините. Возьмите один из проводов и заземлите его (в любом месте), а затем возьмите другой провод и проведите его к IPDM в моторном отсеке.

Если вы хотите убедиться, что это правильные провода, используйте омметр для проверки проводов. Когда переключатель тумана включен, у вас должно быть 0,2 Ом, а когда он выключен, он должен быть OL (разомкнут).

Шаг 4: Установите подрулевой рычаг на место.

Шаг 5: Найдите реле на IPDM.Вам нужно будет снять бачок для перелива охлаждающей жидкости, чтобы можно было снять крышку IPDM и боковую крышку. Вытяните IPDM как можно дальше, чтобы снять реле.

Шаг 5: Fab a 1/2 (термоусадка) удлинитель провода от реле к исходному гнезду (с гнездом, подключенным к реле, и штекером, который вставляется в исходное гнездо реле. Держатель реле впаян в плату, чтобы вы не могли отрезать или привязать провод к заземляющему штырю катушки.

На рисунке не делайте провод для 3-го вывода реле, это будет провод, идущий от цепи стояночного света.

Шаг 6: ОК, теперь вы должны удалить реле и снова подключить его к двум проводам, которые вы сделали на предыдущем шаге.

1 + нагрузка на противотуманные фары и 2-я + линия от аккумулятора. Реле должно иметь две неиспользуемые клеммы.

Шаг 7: Найдите провод цепи стояночного света (это на моем 05 Altima SER). Сращивал провод на разъеме E122 Terminal 22 . Если вы хотите, вы можете просто соединить провод от фактического провода стояночного света с лампочкой и пропустить провод к IPDM.

Шаг 8: Подсоедините провод от цепи стояночного света к клемме с меткой + от катушки аккумуляторной батареи на реле.

Шаг 9: Затем подключите провод, ранее проложенный от переключателя противотуманных фар, к клемме реле с маркировкой — заземление от подрулевого переключателя.

Шаг 10: Теперь проверьте это. Включите габаритные огни и выключатель противотуманных фар и убедитесь, что противотуманные фары включены с габаритными огнями. Теперь противотуманные фары будут работать с габаритными огнями, ближним и дальним светом !!! Удачи.

Возьмите провод, идущий к парковочным огням (+ от аккумулятора (катушки)), и проведите его от клеммы этого реле в кабину рядом с блоком предохранителей. Затем получите мини-схему и предохранитель в магазине автозапчастей. (Это позволяет вам добавить дополнительный предохранитель, чтобы вы могли подключить что-то еще к одной цепи.) Вставьте в него новый провод и добавьте в него 2 20-амперных предохранителя. Выключите предохранитель переднего или заднего прикуривателя и вставьте его в розетку.

Я использовал передний предохранитель прикуривателя.Прикуриватель является частью цепи ACC. Поэтому он загорается только тогда, когда зажигание находится в режиме ACC. В блоке предохранителей это только положительный провод, поэтому, когда вы вставляете туда провод противотуманной фары. Заводской выключатель по-прежнему можно использовать для включения и выключения противотуманных фар в любое время.

Вы также можете подключить его к полностью отдельному переключателю, который позволяет включать их независимо, когда захотите. Единственным недостатком этого является то, что без проводов к переключателю ACC вы можете забыть и полностью разрядить аккумулятор.

Установка противотуманных фар

MGA With An Attitude
УСТАНОВКА ПРОТИВОТУМАННЫХ ФОН — ET-205

Л. Ламберт написал
> «Пару месяцев назад вы дали мне несколько полезных советов по установке противотуманных фар, а пару недель назад, когда у меня наконец появилось немного свободного времени, я завершил установку. Ниже приводится краткое изложение».

1) Две противотуманные фары Lucas SFT-576 на хромированных монтажных кронштейнах, прикрепленных болтами к бамперу позади оверрайдеров.

2) 4-контактное реле Lucas, установленное на полке радиатора со стороны пассажира, рядом с соединениями жгута проводов к фарам. Это означало снятие решетки для доступа, но в результате получился аккуратный вид. Если у меня когда-нибудь возникнут проблемы с реле, доступ будет болезненным, но не невозможным.

3) Коричневый 28-жильный провод от клеммы стартера до линейного предохранителя и коричнево-белый 28-жильный провод оттуда до клеммы питания реле. Проволока связана с жгутом, который проходит за шлангом для забора свежего воздуха большого диаметра, проходит через ту же втулку на стене радиатора, что и жгут, и полностью скрыт.

4) Красно-желтый 28-жильный провод от клеммы нагрузки реле до двойного соединителя.

5) Красный / желтый 14-жильный провод существующего жгута подключен к клемме релейного переключателя.

6) 14-жильный черный провод заземления от клеммы заземления реле к местному болту крыла.

7) 28-жильный черный заземляющий провод от того же болта крыла к двойному соединителю.

8) 33-дюймовый плетеный жгут, содержащий красно-желтый и черный провод для подачи питания и заземления на габаритный фонарь со стороны водителя.Красно-желтый провод подсоединяется к двойному концевому разъему в (4). Черный провод подсоединяется к двойному коннектору в (7). Ремни проводов следовали за проводом фары в сторону водителя.

9) Со стороны пассажира: 14-жильный красно-желтый провод и черный провод в ПВХ-втулке (соответствует втулке проводки фары) от противотуманной фары, вниз на задней стороне переключателя бампера, через отверстие 3/8 дюйма в обшивке (защищенной прокладкой) и вверх через отверстие для входа проводки фары в моторный отсек.Красный / желтый провод, подключенный к разъему с двойной пулей в (4), черный провод к разъему с двойной пулей в (7). Это имитирует проводку фары и следует моим довольно схематичным заводским инструкциям по установке.

10) То же самое со стороны водителя, но провода подключены к жгуту проводов в (8), каждый с одним круглым разъемом.

Результат выглядит очень чистым, фары красивые и яркие, не нужно беспокоиться о расплавлении проводов, если я получу короткое замыкание, и через 20 лет у меня наконец-то появились противотуманные фары на машине.
