Как отрегулировать камеру заднего вида на автомобиль: Как работает динамическая камера заднего вида

Содержание

Как работает динамическая камера заднего вида

Большинство штатных камер заднего вида оснащены функцией масштабируемой разметки, которая упрощает процесс парковки и повышает его безопасность. Если видеокамера установлена в заводских условиях и соответствующим образом настроена, то пользоваться этой опцией очень удобно. При включении задней передачи одновременно с изображением на экране монитора появятся и разметочные линии. С их помощью водителю проще ориентироваться и определять расстояние до препятствий.

Если же автомобиль не оснащён подобной функцией, то можно установить видеокамеру с такой опцией и самостоятельно. Ниже мы подробно опишем, как пользоваться разметкой камеры заднего вида, как её настраивать, регулировать и при необходимости отключать.

Виды применяемой на камерах разметки

Изначально на всех видеокамерах использовалась только статическая разметка с прямой масштабируемой сеткой. В этом случае на экране вдоль траектории движения прокладываются две направляющие ограничительные линии. Несколько параллельных полос пересекает первые две, отмечая заранее определенные дистанции. Например, красная черта может указывать расстояние 50 см от бампера, желтая — 1 или 2 м, зеленая — 2 или 3 м.


Такой «сеткой» удобно пользоваться при движении по прямой. Она помогает быстро и безопасно припарковаться в довольно стесненном пространстве. Однако при необходимости поворота и движения по кривой линии статичная масштабная сетка оказывается иногда практически бесполезной.


Поэтому была разработана динамическая разметка, отображающая на дисплее траекторию движения автомобиля в соответствии с углом поворота его колес. Благодаря этой функции процесс парковки становится максимально удобным и безопасным. Пользоваться динамической разметкой очень легко, поскольку она автоматически начинает отображаться на мониторе вместе с картинкой с видеокамеры заднего вида. Главное, чтобы она была правильно настроена.

Ручная калибровка масштабной сетки

Для создания на дисплее монитора линий статической разметки обычно используется специальный чип, входящий в начинку камеры заднего вида.

Это микросхема EEPROM, формирующая последовательность символов, которые и преобразуются на экране в масштабную линейную сетку.


В зависимости от типа используемой камеры и отображающего монитора (автомагнитолы, головного устройства и пр.) существуют различные варианты настройки разметки. В самом простом случае линии будут постоянными, без возможности их подстройки. В такой ситуации водителю нужно произвести калибровку сетки, чтобы точно знать соответствие её реальным дистанциям.


Для этого необходимо при включенной камере заднего вида подъехать к препятствию таким образом, чтобы самая дальняя разметочная полоса совпала с ограждением. После этого выйти и измерить расстояние от бампера до стены. Аналогичным образом следует откалибровать и все остальные дистанции. После этого можно уверенно пользоваться на парковке камерой заднего вида, точно зная соответствие каждой черты на экране расстоянию от бампера.

Настройка разметки

Многие автомобильные головные устройства, магнитолы, регистраторы позволяют настраивать разметку с помощью встроенных программных алгоритмов.

Для этого обычно нужно входить в сервисное меню автомагнитолы или штатного ГУ.


Бывает и так, что водитель пользуется настроенной камерой с отрегулированной сеткой, но после ремонта или техобслуживания автомобиля калибровка пропадает. Обычно это связано с отключением на некоторое время бортового питания (например, при замене аккумулятора или временном отсоединении питающих проводов). В этом случае потребуется заново настроить разметку. После этого ею можно будет пользоваться, как и раньше.


Варианты настройки могут заметно различаться в зависимости от марки и модели автомобиля, головного устройства, магнитолы. Поэтому опишем в общих чертах один из распространенных алгоритмов. Нам потребуется деревянный брусок длиной 2 метра.


Размещаем брус на расстоянии ровно 1 метр от заднего бампера. Важный момент — следует положить его симметрично относительно боковых сторон автомобиля. Середина бруска должна быть точно напротив центра бампера.


После этого заходим в сервисное меню.

Здесь у разных марок может быть совершенно различная последовательность действий. Например, на автомобилях Toyota потребуется нажать на магнитоле клавишу G. Удерживая кнопку, следует трижды мигнуть габаритами. После этого активируется сервисное меню. Дальше нам нужно зайти в раздел камеры, при необходимости выбрать модель авто, год выпуска, комплектацию.


Включив камеру, мы увидим на экране картинку вместе с положенным на землю бруском. Теперь нужно сначала вывернуть руль до упора влево, затем — вправо (это делается для настройки функционала динамической разметки). После этого нажимаем на большую плашку справа.


Теперь на дисплее появится зеленый контур вокруг деревянного бруска. С помощью позиционных клавиш нам нужно отрегулировать этот прямоугольник таким образом, чтобы брусок находился точно внутри него. Всё, теперь функционал полностью отрегулирован, осталось только сохранить настройки нажатием соответствующей клавиши. После этого можно уверенно пользоваться на парковке видеокамерой заднего вида.


Отметим, что описанный алгоритм подходит не ко всем автомобилям (магнитолам, мониторам), но в общих чертах используется в большинстве случаев. Например, зачастую вместо одного поперечного бруска сзади бампера нужно положить два направляющих. У ряда моделей для калибровки применяется специальный трафарет.

Как отключить функцию разметки

Нередко водители пользуются какое-то время разметкой камеры заднего вида, но в определенный момент эта функция начинает мешать. Тут могут быть разные ситуации: переустановка видеокамеры в другое место, использование её в качестве передней и пр.


Существует множество способов отключения масштабной сетки. Самый простой — изменение соответствующих настроек в меню головного устройства (или автомагнитолы). Однако такой функционал доступен не всегда.


На рынке есть камеры с возможностью изменения параметров посредством механических переключателей. Выше показана схема подключения видеокамеры заднего вида с подобной опцией.

Под номером 2 здесь изображён переключатель, позволяющий отключать/включать масштабную сетку и зеркальное отображение картинки.


Существуют также модели, где для отключения указанных функций требуется перерезать выведенную из кабеля петлю (закольцованную жилу). После этого оба конца провода необходимо надёжно заизолировать.


Наконец, есть ещё один способ отключения разметки, пользоваться которым мы не рекомендуем. Можно сделать это аппаратно, непосредственно на электронном модуле камеры. Для этого нужно разобрать корпус устройства, достать печатную плату и найти микросхему EEPROM.


Обычно используются чипы в SMD корпусах стандартного вида с восемью выводами. Для отключения сетки потребуется отпаять от платы одну из ножек микросхемы — вход питания либо сигнальный выход. Разумеется, этот способ — только для хорошо разбирающихся в электронике пользователей. Ведь при некорректных действиях возможен выход камеры из строя. Можно также закоротить либо заземлить один из резисторов на плате, но для этого нужно предварительно изучить схему.

Как работает динамическая разметка

Основной принцип работы динамической разметки довольно прост. Специальный блок прорисовки линий получает по шине CAN информацию об угле поворота передних колес и рисует на дисплее траекторию движения автомобиля. После каждого поворота руля при маневрировании изменяется и величина угла, и траектория движения на дисплее.


Чтобы можно было эффективно пользоваться камерами с таким принципом формирования разметки, обязательно нужно предварительно настроить оборудование. Поставляемые официально автомобили в топовых комплектациях зачастую уже оснащены настроенной и полностью готовой к работе интеллектуальной системой парковки.


Сегодня возможность использования на парковке динамической разметки стала доступна абсолютно всем автолюбителям, независимо от уровня комплектации машины. Для этого достаточно купить камеру заднего вида с соответствующим функционалом. При этом не требуется соединять её с шиной CAN – достаточно подать питание и подключить сигнальный выход ко входу монитора (зеркала, магнитолы).


Подобные камеры оснащены специальными встроенными процессорами, которые и выполняют функцию блока прорисовки. Устройство формирует линии динамической разметки в зависимости от движения внутреннего датчика относительно своей оси. Пользоваться такой видеокамерой очень удобно. За относительно небольшие деньги автовладелец получает мощный и надёжный функционал интеллектуальной парковки.

Как самостоятельно установить камеру заднего вида на автомобиль

Парковочная камера, позволяет более точно припарковать автомобиль. Это техническое средство, важно использовать неопытным водителям, так они смогут контролировать пространство, находящееся позади авто. Однако такая камера штатно устанавливается на модели премиум-класса, или на некоторые автомобили в комплектации «люкс». Если на авто не установлена камера, то многие водители самостоятельно монтируют прибор. Однако этот процесс имеет свои нюансы, которые надо учитывать при установке парковочной камеры.

Как правильно выбрать камеру заднего вида?

При выборе камеры заднего вида, надо учитывать следующие факторы:

  • Резкие температурные перепады. Камера, устанавливаемая на автомобиль, должна стабильно функционировать в диапазоне температур от -65 до +65 градусов Цельсия.
  • Транспортное средство будет эксплуатироваться в условиях повышенной влаги, пыли или грязи. Камера должна быть защищена от воздействия этих негативных факторов окружающей среды. Для того чтобы выбранный прибор смог функционировать в экстремальных условиях, он должен обладать защитой от пыли и влаги. Так, рекомендуется устанавливать камеры, имеющие индекс защиты IP 66, IP67, и IP В индексе, первое число показывает уровень защиты от пыли, второе – от влаги. Камеры, имеющие уровень защиты IP68, способны работать под водой.
  • Угол обзора выбранной камеры должен варьироваться в диапазоне от 120 до 170 градусов.
  • Желательно остановить свой выбор на приобретении парковочной камеры, способной передавать цветное изображение. Кроме того, она должна накладывать на изображение парковочные линии.
  • Камера должна неплохо функционировать в темноте, как правило, того освещения, которое исходит от ламп подсветки номерного знака, или же от противотуманных фар, хватает для передачи четкого изображения на монитор.

В черно-белом цвете трудно воспринимать информацию с изображения, которое поступает с камеры. Отсутствие парковочных линий лишает возможности оценить реальное расстояние до препятствия. В таком случае, парковочная камера, по сути, становится бесполезным аксессуаром.

Учитывая вышеописанные факторы, можно приобрести по-настоящему качественную камеру, которая прослужит довольно долгое время, и будет эффективным помощником. Однако при покупке важно обращать внимание и на дизайн камеры, углы обзора, и тип крепления технического средства.

Слишком широкие углы обзора приведут к возникновению сильного искажения изображения, и появления эффекта «рыбий глаз.

Существуют штатные камеры, которые производятся под ту или иную модель автомобиля, врезные (камера врезается в задний бампер), универсальные, и камеры, расположенные в рамке номерного знака.

При выборе камеры необходимо учитывать, как она будет выглядеть на транспортном средстве, придется ли сверлить в кузове или бампере отверстия, и будет ли камера заметна посторонним (если прикрепить устройство таким образом, что оно будет видно, то возникает высокая вероятность кражи этого недешевого оборудования).

Куда установить?

Чаще всего, камеру заднего вида устанавливают или на бампер автомобиля, или в ляду подсветки номерного знака. Однако, в зависимости от типа камеры, она может устанавливаться на некоторые кузовные элементы и даже монтироваться в рамку номерного знака.

Штатные камеры, которые можно купить для установки на конкретную модель автомобиля, уже «оснащены» механизмом крепления. Водителю остается лишь плотно зафиксировать устройство, и осуществить необходимые настройки. Если по каким-либо причинам, приобрести штатное устройство не удалось, то можно установить врезную или универсальную камеру. Они крепятся на бампер или на подсветку номерного знака. К их преимуществам можно отнести простоту установки, ну а недостатком является необходимость сверлить отверстия в кузове или же в бампере транспортного средства.

Как правило, универсальная камера довольно заметна, особенно если устанавливается на крышку багажника. При таком монтаже надо помнить о том, что парковочную камеру могут украсть. Рекомендуется устанавливать камеру в неприметные места, для того, чтобы она не стала легкой добычей злоумышленников.

Также некоторые водители, для того чтобы обезопасить камеру от воздействия негативных факторов окружающей среды, или же для защиты от воров, устанавливают в салон автомобиля, и крепят на заднем стекле. Такой вид крепежа нельзя считать эффективным, так как информация, выводимая на монитор, будет неполной, что сводит целесообразность использования такой камеры к нулю.

Подготовка к установке

После того как было выбрано место монтажа, необходимо подготовить транспортное средство к установке. Нужно снять обшивку багажного отделения, и  найти заглушки, которые позволят аккуратно проложить кабель в салон транспортного средства. Также стоит понимать, что монтаж камеры заднего вида, подразумевает снятие некоторых элементов салона, а также частичный разбор передней панели. В некоторых случаях, придется демонтировать мультимедийную систему для того, чтобы установить и настроить камеру заднего вида.

В случае использования беспроводных парковочных камер, можно обойтись «малой кровью». Нужно будет лишь снять обшивку багажника и торпеду авто, и отыскать место для установки радиомодулей.

Важно! При демонтаже элементов салона, и снятии обшивки багажника, важно соблюдать особую осторожность, велика вероятность поломки клипс и защелок, а это приведет к нарушению герметизации салона, люфтам и скрипам.

Процесс  установки

После завершения подготовительных работ можно приступать непосредственно к установке парковочной камеры. Для осуществления монтажа необходимо обзавестись:

  1. Дрелью.
  2. Отвертками.
  3. Паяльником, припоем и проводами.

Весь процесс можно осуществить в три этапа. Первым этапом станет монтаж глазка камеры. Если транспортное средство оснащено штатными местами для установки, то нужно демонтировать пластиковые заглушки, и установить устройство. Если мест для крепления не предусмотрено, то с помощью дрели в бампере сверлится отверстие, и туда устанавливается камера. Для фиксации прибора, его крепят с помощью клея.

Второй этап подразумевает прокладку «коммуникаций». Провода «пускают» по багажнику. Изначально подсоединяется отрицательный кабель к автомобильному кузову (его можно прикрепить посредством небольшого болтика). Однако чтобы контакт был хорошим, место крепления надо очистить от ржавчины и грязи. «Положительный» кабель присоединяется к проводу задней фары. Это позволит автоматически включать камеру заднего вида при использовании задней скорости. Далее кабель проводится в переднюю часть салона. При необходимости провод удлиняют. После, его нужно закрепить под прошивкой.

Третьим этапом станет подключение кабелей камеры к монитору, к навигатору или же магнитоле. Эта операция выполняется с помощью переходников. Сам же монитор можно закрепить посредством использования двустороннего скотча. Также после подключения следует проверить работу камеры, и настроить ее должным образом.

Важно! Все действия по установке камеры, осуществляются с выключенным аккумулятором.

Вывод изображения с камеры на экран магнитолы и навигатора

Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства. Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.

Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.

Вывод изображения на дисплей планшетного компьютера или мобильного телефона

Для того чтобы получить изображение с камеры на телефон или планшетный компьютер, парковочную камеру оснащают Wi-Fi модулем. На мобильных устройствах создается защищенное подключение, а изображение будет появляться при включении заднего хода.

В заключение

Выбор и установка камеры заднего вида – операции, которые следует выполнять с особой тщательностью. От выбора парковочной камеры зависит качество изображения и информативность. Кроме того, выбирая устройство, нужно учитывать негативное воздействие окружающей среды, которому будет подвергаться камера. Что касается монтажа, то нужно верно выбрать место, чтобы камера была неприметной, но при этом обзор оставался хорошим. Установку необходимо проводить аккуратно, так как велик риск повредить прочие узлы и агрегаты автомобиля, что выльется в дорогостоящий ремонт. При правильном выборе камеры, и качественной установке, этот прибор действительно способен помочь уверенно осуществлять парковку, и быть спокойным за пространство позади автомобиля.

На видеоролике показан процесс монтажа парковочной камеры на примере автомобиля Mazda. В видео описываются все процессы монтажа устройства, начиная с выбора места для установки, и заканчивая настройкой и проверкой работоспособности системы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Установка камеры заднего вида в Казани

С каждым годом машин в мире становится больше. Соответственно, места на дорогах становится меньше, особенно для парковки и осуществления различных маневров во дворах и на улицах. В целях экономии пространства, водители вынуждены буквально по сантиметрам ставить авто и в таких ограниченных условиях новичкам за рулем или даже опытным владельцам железных коней нужен помощник, чтобы избежать повреждений и царапин. И такой есть.

Начнем с того, что представляет камера заднего вида и для чего она необходима. Так же она называется парктроником, предназначена для фиксации пространства позади автомобиля. Видео выводится на экран в салон, для максимального владение ситуацией и комфортного осуществления парковки. Видеокамера заднего вида, это дополнительное оборудование, которое можно установить на любую машину, если он не оборудован штатным экраном. Но есть и последние модели, где в комплектацию уже включена эта функция.

Как она работает?

Все достаточно просто, парктроник напрямую подключен к коробке передач, и при переключении на заднюю скорость она автоматически выводит изображение на установленный монитор. Автовладелец самостоятельно может произвести настройки, подобрать удобный угол обзора и высоту. Если правильно отрегулировать видеокамеру можно обезопасить себя от наезда на бордюр. Установка такого устройства в первую очередь тем, кто паркуется в незнакомых дворах, зачастую это таксисты.

Устройство фиксируется на багажник автомобиля или на нижнюю часть багажного отсека. Самый популярный способ получить картинку, это соединить парктроник с автомобильным навигатором, имеющим функцию видео входа. Но производители идут в ногу со временем, и в последние годы практически каждая вторая модель оснащена этой опцией. Совместить камеру заднего вида с навигатором это не просто удобно и практично, но и безопасно. Автовладелец не рассеивает свое внимание на несколько гаджетов, а получает всю информацию в одном экране.

Также в недавнем времени парктроники стали оснащать дополнительной функцией, а именно динамической разметкой. Она позволяет, помимо вывода изображения с камеры на экран, показывает и виртуальную разметку с границами, наложенную на картинку ландшафта. Разметка не просто статична, она мультимедийная. Если при выполнении маневра вы выедете за безопасные для вашего авто границы, устройство подаст цветовой сигнал, вы сможете изменить траекторию и оставите верного друга в целостности и сохранности.

Выбирая парктроник, мы советуем вам обратить свое внимание на:

  • Форма. И от нее зависит процесс установки на авто и эстетический вид после монтажа, сочетающийся с кузовом.
  • Угол обзора. Важно, чтобы он был оптимальный. Маленький, есть вероятность, что не будут замечены препятствия. Большой, слишком много предметов попадает в кадр и есть риск рассеивания внимания водителя и снова есть риск повредить автомобиль.
  • Разрешение. Не экономьте на качестве изображения, чтобы при выполнении маневра у вас не было сомнений в четкости.
  • Корпус. Присмотритесь к таким свойствам как, водонепроницаемостью защита на объективе, крепкий корпус.

Мастера автосервиса профессионально выполнят работу в кротчайшие, для этой услуги, сроки. В нашем сервисе Вы можете уточнить цену работ и наличие деталей. А так же проведите время ожидания в нашей комфортной клиентской зоне, вс установленным телевизором и бесплатными напитками (чай/кофе). Тех.сервис Диалог Авто находится в городе Казани, по улице Горьковское шоссе, дом 47 , телефон сервиса 8 (843) 288-84-84.

Gazer CC100 - характеристики, описание и отзывы на официальном сайте Gazer.com Украина

Автомобильная видеокамера заднего вида Gazer CC100 - это универсальное и доступное решение для организации системы видеопарковки в любом виде транспорта. Видеокамера Gazer CC100 имеет универсальное крепление с возможностью изменения угла наклона камеры, и предназначена для установки в задней части кузова автомобиля. При подключении видеокамеры Gazer CC100 к автомобильному монитору Gazer, зеркалу заднего вида со встроенным монитором Gazer или к другому дисплею в салоне авто, водитель получает возможность контролировать расстояние до препятствий позади автомобиля при движении задним ходом.

Автомобильная видеокамера Gazer СС100 использует сенсор CMOS 1/4” последнего поколения, который инженеры Gazer специально настроили для работы в условиях низкой освещенности. Так, некоторые настройки уровня цветности и чувствительности были изменены для того, чтобы получить максимально качественное изображение в темное время суток, в условиях плохой видимости, в дождь или туман. Такие условия являются наиболее сложными для автомобильной видеокамеры заднего вида, когда очень важно распознать препятствия при помощи изображения от камеры в то время, когда уже практически невозможно контролировать ситуацию с помощью зеркал заднего вида автомобиля.

Видеокамера заднего вида Gazer CC100 формирует видеосигнал в стандарте PAL. В отличие от стандарта NTSC, стандарт PAL позволяет видеокамере заднего вида получить больший угол обзора по вертикали и, следовательно, по диагонали. Это связано с техническими особенностями видеокамеры заднего вида. Размеры корпуса камеры очень ограничены, вследствие чего видеокамера при формировании видеосигнала не использует дополнительной обработки, а формирует изображение необходимого размера непосредственно с сенсора. Учитывая, что видеосигнал PAL имеет 576 горизонтальных строк, а видеосигнал NTSC – 480 строк, при использовании стандарта PAL изображение больше по высоте. Следовательно, больше объектов попадает в видимую зону, что очень важно для видеокамеры заднего вида.

Автомобильная видеокамера Gazer CC100 имеет линзу с широким углом обзора 170°, что позволяет получить максимальный обзор позади автомобиля. При этом, объекты на изображении в верхней и нижней части выглядят закругленными в связи с оптическими свойствами линзы. В видеокамере заднего вида Gazer CC100 линии парковочной размети, которые позволяют более точно контролировать расстояние автомобиля до препятствий, точно повторяют форму объектов, которые выглядят закругленными на изображении от видеокамеры с широким углом обзора. Таким образом, водитель сможет максимально корректно и точно определить расстояние до препятствий при различных условиях парковки. Видеокамера для автомобиля Gazer CC100 передает изображение в зеркальном виде – таким образом, водитель воспринимает видео на мониторе так же, как при просмотре в зеркало заднего вида.

Автомобильная видеокамера Gazer CC100 имеет степень защиты IP67, что подразумевает полную защищенность корпуса от попадания внутрь пыли и влаги. В отличие от большинства других видеокамер, некоторые этапа производства которых выполняются вручную, камера Gazer СС100 производится на специальном станке, который под высоким давлением соединяет две части корпуса видеокамеры, расплавляя пластик для создания герметичного шва. Согласно требованиям стандарта IP, видеокамеру Gazer CC100 на 1 час погружают на глубину 1 метр, после чего, с помощью провода метровой длины, видеокамеру включают для проверки её рабочего состояния, не извлекая из воды. Благодаря столь строгим стандартам контроля качества, видеокамера заднего вида Gazer CC100 обладает высоким уровнем надежности и долговечностью работы.

Автомобильная видеокамера заднего вида Gazer CC100 комплектуется специальным блоком коммутации и управления, который позволяет подключить не только видеокамеру, но и монитор Gazer или зеркало заднего вида со встроенным монитором Gazer. Таким образом, данный блок позволяет установить систему видеопарковки – камеру заднего вида и устройство отображения. Питание видеокамеры подключается не от фонаря заднего хода, а непосредственно от предохранительного блока бортовой сети автомобиля через блок с реле и LC-фильтром. Такой тип подключения позволяет избежать помех на изображении видеокамеры и монитора, которые могут возникать при подключении питания камеры к фонарю заднего хода автомобиля. Блок коммутации автомобильной видеокамеры Gazer CC100 получает лишь управляющий сигнал от фонаря заднего хода, который позволяет включить реле и подать питание одновременно на камеру заднего вида и монитор в салоне авто. Блок управления и коммутации видеокамеры Gazer CC100 имеет все необходимые компоненты и разъемы для подключения системы видеопарковки. Длина проводов рассчитана для легкового автомобиля и позволяет установить монитор даже в верхней части салона, например, возле зеркала заднего вида, или подключить зеркало заднего вида с монитором Gazer.

Автомобильные видеокамеры заднего вида Gazer серии CC100-xxx для установки вместо плафона подсветки номерного знака в различные модели автомобилей построены на базе автомобильной видеокамеры Gazer CC100, и отличаются корпусом плафона подсветки, в который интегрирована видеокамера Gazer CC100.

Как настроить камеру заднего вида на магнитоле

Как настроить камеру заднего вида на магнитоле

Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов.
1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.

2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.

Сообщение отредактировал Pearl — 04.12.14, 11:49

Сообщение отредактировал powermen27 — 06.04.15, 17:43

Добрый день Как активировать камеру заднего вида на 2 диновой магнитоле Cyclon mp-7070 gps-облазил все форумы но нет провода реверс или back НА этой магнитоле. Что делать?

Сообщение отредактировал sergioking777 — 05.09.17, 15:11

хоть картинку какую бы дал. что то присутствует в разъёме на контакте 2? как на картинке


и ещё возможно что включается автоматом, когда начинает поступать видео с камеры на определённый видео вход.

Сообщение отредактировал VitalikV — 05.09.17, 17:29

Подключил камеру к монитору -работает -но задача подключить ее на 2х din магнитолу Cyclon-mp 7070 gps-так как монитор одолжил для проверки.Нашел схему iso.Пробовал подключать вход на дисплей на разъем iso /коричневый кабель/ -а куда подключить красный от фонаря заднего хода. чтобы при включение заднего хода активировался монитор магнитофона?

Поехал на Сто к электрику-но у них нет времени-или не хотят доделывать не свою работу.Прийдется самому- методом втыка.Но не хочется спалить магнитолу-а поставить монитор нет места.Пробовал зеркало-монитор-картинка маленькаяна солнце не видно-ночью так себе.Вообщем задача пока не выполнима. Может .кто -то подскажет-буду очень признателен.Подключено через партроник.еще-но на мониторе все показывает-а электрики смотрят на все это и не хотят браться за работу.Дело в том.что партроник-имеет видеовыход на монитор.Прилагаю схему.

Парни а в этих всех мафонах на андроиде я так понял включается задняя камера по триггеру(проводок +12В) при появлении на котором +12В включается режим камеры. А есть ли возможность включать камеру вручную? Допустим если я записал камеру от АСС, а триггер от заднего хода, то камера включена постоянна, но картинка на магнитоле будет только при включении заднего хода. А можно как-то на этих андроид мафонах принудительно вывести ярлык и включать камеру? Допустим для наблюдения за прицепом?

И второй вопрос, можно ли ввод VIDEO в мафоне использовать с приложениями видеорегистраторами на андроид? Т.е. скачать в мафон приложение, выбрать камеру и поехали или приложения не будут видеть камеру?

Помогите с выбором. Купил вот такую магнитолу BONROAD и к нему еще вот такую штуку для обзора при заднем ходе. А китаец и говорит тебе какую PAL или NTSC стандарт? А черт его разберет. Продаван магнитолы молчит как рыба. Что скажем? Кстати вот зад магнитолы Продавец камеры спрашивает есть ли там RCA разъем.

Как настроить камеру заднего вида на магнитоле

Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов.
1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.

2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.

Сообщение отредактировал Pearl — 04.12.14, 11:49

Сообщение отредактировал powermen27 — 06. 04.15, 17:43

Добрый день Как активировать камеру заднего вида на 2 диновой магнитоле Cyclon mp-7070 gps-облазил все форумы но нет провода реверс или back НА этой магнитоле.Что делать?

Сообщение отредактировал sergioking777 — 05.09.17, 15:11

хоть картинку какую бы дал. что то присутствует в разъёме на контакте 2? как на картинке


и ещё возможно что включается автоматом, когда начинает поступать видео с камеры на определённый видео вход.

Сообщение отредактировал VitalikV — 05.09.17, 17:29

Подключил камеру к монитору -работает -но задача подключить ее на 2х din магнитолу Cyclon-mp 7070 gps-так как монитор одолжил для проверки.Нашел схему iso.Пробовал подключать вход на дисплей на разъем iso /коричневый кабель/ -а куда подключить красный от фонаря заднего хода. чтобы при включение заднего хода активировался монитор магнитофона?

Поехал на Сто к электрику-но у них нет времени-или не хотят доделывать не свою работу.Прийдется самому- методом втыка. Но не хочется спалить магнитолу-а поставить монитор нет места.Пробовал зеркало-монитор-картинка маленькаяна солнце не видно-ночью так себе.Вообщем задача пока не выполнима.Может .кто -то подскажет-буду очень признателен.Подключено через партроник.еще-но на мониторе все показывает-а электрики смотрят на все это и не хотят браться за работу.Дело в том.что партроник-имеет видеовыход на монитор.Прилагаю схему.

Парни а в этих всех мафонах на андроиде я так понял включается задняя камера по триггеру(проводок +12В) при появлении на котором +12В включается режим камеры. А есть ли возможность включать камеру вручную? Допустим если я записал камеру от АСС, а триггер от заднего хода, то камера включена постоянна, но картинка на магнитоле будет только при включении заднего хода. А можно как-то на этих андроид мафонах принудительно вывести ярлык и включать камеру? Допустим для наблюдения за прицепом?

И второй вопрос, можно ли ввод VIDEO в мафоне использовать с приложениями видеорегистраторами на андроид? Т. е. скачать в мафон приложение, выбрать камеру и поехали или приложения не будут видеть камеру?

Помогите с выбором. Купил вот такую магнитолу BONROAD и к нему еще вот такую штуку для обзора при заднем ходе. А китаец и говорит тебе какую PAL или NTSC стандарт? А черт его разберет. Продаван магнитолы молчит как рыба. Что скажем? Кстати вот зад магнитолы Продавец камеры спрашивает есть ли там RCA разъем.

Как настроить камеру заднего вида на магнитоле

Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов.
1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.

2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.

Сообщение отредактировал Pearl — 04.12.14, 11:49

Сообщение отредактировал powermen27 — 06.04.15, 17:43

Добрый день Как активировать камеру заднего вида на 2 диновой магнитоле Cyclon mp-7070 gps-облазил все форумы но нет провода реверс или back НА этой магнитоле.Что делать?

Сообщение отредактировал sergioking777 — 05.09.17, 15:11

хоть картинку какую бы дал. что то присутствует в разъёме на контакте 2? как на картинке


и ещё возможно что включается автоматом, когда начинает поступать видео с камеры на определённый видео вход.

Сообщение отредактировал VitalikV — 05.09.17, 17:29

Подключил камеру к монитору -работает -но задача подключить ее на 2х din магнитолу Cyclon-mp 7070 gps-так как монитор одолжил для проверки.Нашел схему iso.Пробовал подключать вход на дисплей на разъем iso /коричневый кабель/ -а куда подключить красный от фонаря заднего хода. чтобы при включение заднего хода активировался монитор магнитофона?

Поехал на Сто к электрику-но у них нет времени-или не хотят доделывать не свою работу. Прийдется самому- методом втыка.Но не хочется спалить магнитолу-а поставить монитор нет места.Пробовал зеркало-монитор-картинка маленькаяна солнце не видно-ночью так себе.Вообщем задача пока не выполнима.Может .кто -то подскажет-буду очень признателен.Подключено через партроник.еще-но на мониторе все показывает-а электрики смотрят на все это и не хотят браться за работу.Дело в том.что партроник-имеет видеовыход на монитор.Прилагаю схему.

Парни а в этих всех мафонах на андроиде я так понял включается задняя камера по триггеру(проводок +12В) при появлении на котором +12В включается режим камеры. А есть ли возможность включать камеру вручную? Допустим если я записал камеру от АСС, а триггер от заднего хода, то камера включена постоянна, но картинка на магнитоле будет только при включении заднего хода. А можно как-то на этих андроид мафонах принудительно вывести ярлык и включать камеру? Допустим для наблюдения за прицепом?

И второй вопрос, можно ли ввод VIDEO в мафоне использовать с приложениями видеорегистраторами на андроид? Т. е. скачать в мафон приложение, выбрать камеру и поехали или приложения не будут видеть камеру?

Помогите с выбором. Купил вот такую магнитолу BONROAD и к нему еще вот такую штуку для обзора при заднем ходе. А китаец и говорит тебе какую PAL или NTSC стандарт? А черт его разберет. Продаван магнитолы молчит как рыба. Что скажем? Кстати вот зад магнитолы Продавец камеры спрашивает есть ли там RCA разъем.

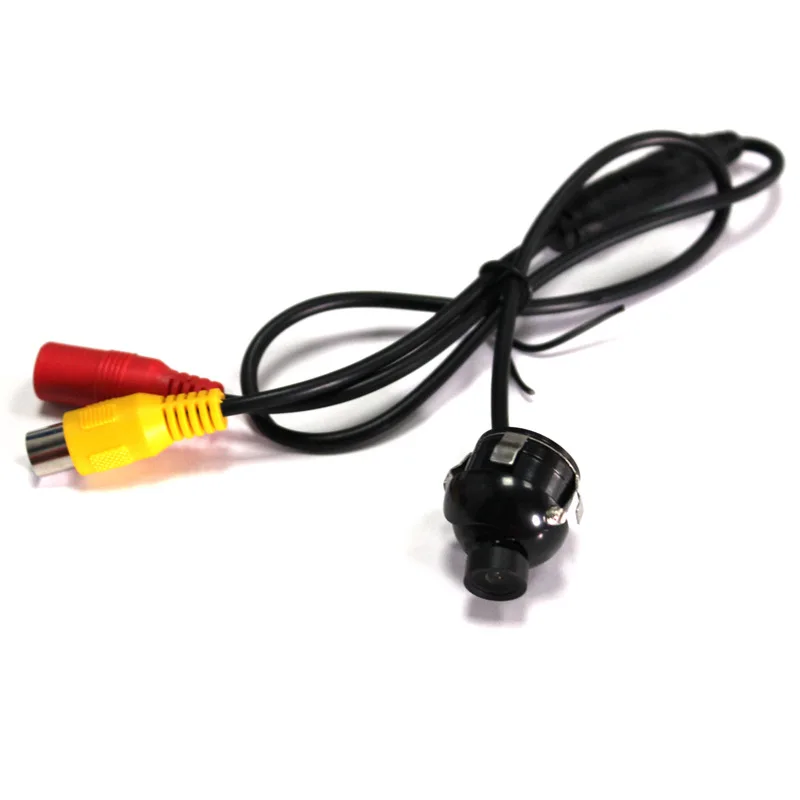

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

  1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
  2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
  3. Камеру фиксируют к бамперу либо над номерами.
  4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
  5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

  • Скотч;
  • Паяльник;
  • Шуруповерт;
  • предохранитель 0,5 А;
  • клей;
  • отвертки и ключи.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

  1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
  2. Если его нет, просверлите его.
  3. Установите глазок, зафиксировав его на клей.
  4. Протяните провода от агрегата в багажник.
  5. Черный кабель проведите к массе машины с помощью болта.
  6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
  7. К камере присоедините желтый провод.
  8. При подключении устройства используйте предохранитель.
  9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

  1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
  2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

  1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
  2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
  3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
  4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
  5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
  6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
  7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

0 0 голос

Рейтинг статьи

Камеры заднего вида для автомобилей в Самаре

Автомобилисты используют камеры заднего вида в Самаре и других городах. Как и во всём мире, в России уже успели оценить удобство и функциональность этих устройств, особенно в сравнении с зеркалами. Компактная видеокамера обеспечивает полный контроль над дорогой, позволяя видеть не только то, что находится впереди, но и то, что происходит позади. Это актуально во время обычной езды, при парковке и движении задним ходом.

Когда и как используют камеры заднего вида для автомобиля

Устройство закрепляют на заднем бампере, около багажника (актуально прежде всего для седанов) или в другом удобном месте. В зависимости от того, применяется проводная или беспроводная камера заднего вида для авто, требуется либо протянуть провода к дисплею, либо настроить дистанционную передачу сигнала.

Актуальнее всего задействовать такие устройства, чтобы наблюдать за происходящим позади во время парковки или движения задним ходом. Впрочем, некоторые автомобилисты решают купить камеру заднего вида в Самаре, чтобы установить её на праворульную машину, направив вперёд, а не назад, и наблюдать за встречной полосой.

Девайс может снимать и передавать видео беспрерывно или же, чтобы сэкономить энергию, автоматически включаться только во время заднего хода. Эту опцию водитель может настроить по своему усмотрению.

По каким параметрам выбирают такие устройства

Этот вид техники представлен множеством моделей с разными характеристиками. Покупка камеры заднего вида для авто подразумевает выбор не только по цене. Стоит учитывать несколько ключевых характеристик:

  • Угол обзора. Чем он больше, тем шире видно происходящее в поле зрения. Как правило, самые бюджетные модели ведут съёмку с углом 100 градусов. Однако водители обычно предпочитают камеры заднего вида с широким углом обзора — 120 градусов и выше. Это показатель, который превосходит возможности человеческого глаза и позволяет увидеть даже то, что для человека осталось бы за пределами бокового зрения.
  • Разрешение. Как в случае с видеорегистратором или обычной видеокамерой, чем выше этот параметр, тем более качественной, чёткой получается картинка. Сегодня распространёнными по-прежнему остаются модели с разрешением HD, однако всё чаще производители представляют на рынке камеры заднего вида Full HD — тогда водитель может различить даже мелкие детали происходящего позади.
  • Проводная или беспроводная модель. Если не нужно прокладывать провода, то передача изображения на экран происходит с большей лёгкостью: нет риска случайно повредить шнур, не нужно его прокладывать и закреплять. Правда, дистанционная передача сигнала может дать сбой в зоне работы «глушилок». К тому же, чтобы купить беспроводную камеру заднего вида в Самаре, придётся потратить больше денег.
  • Рабочий диапазон температур и устойчивость к влажности. Особенно актуально для любителей экстремальных поездок, хотя мороз, жара и туман — не редкость в том числе для столичного региона. Стоит уточнить эти параметры, чтобы устройство не вышло из строя задолго до того, как закончится гарантийный срок.

Что касается веса и габаритов, то сегодня выпускаются компактные камеры заднего вида для автомобилей любых размеров — устройство не увеличивает массу машины и не мешает при езде. Из дополнительных опций стоит обратить внимание на подсветку, возможность съёмки в тумане или при низком освещении. Ориентируясь на эти и другие характеристики, можно подобрать видеокамеру, которая станет оптимумом и по цене, и по функциональности.

Камеры заднего вида можно купить оптом не только в Китае, но и в Самаре

Владельцы автомагазинов, включая сайты по продаже комплектующих, оценят возможность купить камеры заднего вида оптом. Партия таких устройств пригодится и в сервисном центре, куда обращаются автовладельцы, чтобы поставить новый девайс, заменить старый или повреждённый. Как и в случае с разовой покупкой, стоит подобрать одну или несколько моделей, оптимальных по параметрам и цене. Если купить оптом камеры заднего вида, это обеспечит дополнительную экономию без потерь.

Посмотреть весь ассортимент

Камера заднего вида в рамке номерного знака AVS PS-815 (120 CMOS) Артикул: 1258

Устройство универсально и совместимо с большинством автомашин!

В современных городах и мегаполисах найти свободное место для установки на стоянку автомобиля очень сложно. .. Парковка может усугубиться целым рядом неблагоприятных факторов - недостаточным освещением, плохими погодными условиями и проч... Для того, чтобы избежать неприятных последствий в виде повреждения своего и чужого автомобиля, можно установить в задний бампер камеру. Она станет надежным помощником и сможет существенно сократить вероятность возникновения неприятной ситуации и сэкономить время и деньги

Камера AVS PS-815 порадует своей небольшой стоимостью и наличием достаточно хороших технических характеристик.

Модель PS-815 - универсальная камера и подойдет для установки практически в любой автомобиль с напряжением бортовой сети 12В - камера встроена в рамку номерного знака.

Высокий уровень пыле- и влагозащиты (IP67) позволит использовать устройство при любых погодных условиях и в большом диапазоне температур (-40 до +70), что делает ее максимально подходящей для всей территории нашей страны.

Что касается угла обзора в 120 градусов, то е его вполне достаточно для получения изображения большого пространства позади автомобиля.

Установка камеры проста благодаря тому, что она встроена в рамку номерного знака и остаётся лишь подключить питание и подключить разъём к парковочному монитору!

Совместно с парковочным монитором - получается очень удобная парковочная система!

Особенности:

  • Установлена в рамку номерного знака автомобиля
  • Герметичный корпус
  • Широкий угол обзора
  • Парковочные линии

Характеристики:

  • Тип сенсора: CMOS
  • Разрешение: 420 ТВЛ
  • Угол обзора: 120°
  • Цветное изображение
  • IP-защита: 67
  • Парковочные линии
  • Минимальная освещенность: 0,1Лк
  • Питание: 12В
  • Диапазон температур: -40°С~ +70°С
  • Вес: 200 г

Производство: Китай

Гарантия: 1 год

Что такое зеркало задней камеры?

Зеркало задней камеры - это зеркало заднего вида, которое показывает как стандартный отраженный вид, так и беспрепятственный обзор на 180 градусов того, что находится позади автомобиля. Камера, установленная в задней части автомобиля, обеспечивает обзор на 180 градусов, показывая его на стекле зеркала заднего вида.

Фото: Christian Wardlaw

Чтобы активировать зеркало задней камеры, водитель переворачивает язычок в нижней части корпуса зеркала, аналогично тому, как дневной и ночной режимы обзора работают со стандартным зеркалом заднего вида.В зависимости от конструкции водители могут регулировать уровень яркости, угол наклона камеры и даже увеличивать и уменьшать масштаб. Согласно General Motors, зеркало задней камеры может быть полезным в ночное время, предлагая более четкий и лучше освещенный обзор, чем стандартное зеркало заднего вида.

Большинство систем зеркал задней камеры включают в себя форсунки омывателя для поддержания чистоты объектива камеры, забирающие жидкость из того же резервуара, который питает форсунки омывателя лобового стекла и заднего стекла. Тем не менее, содержание объектива камеры в чистоте может оказаться сложной задачей в ситуациях, когда непрерывная струя песка покрывает объектив, например, при движении по мокрой грунтовой дороге или по тротуару, покрытому тающим льдом, снегом и дорожной солью.

Первым автомобилем, проданным в Северной Америке и оснащенным зеркалом задней камеры, стал Cadillac XT5 2017 года, среднеразмерный роскошный внедорожник с 5 пассажирами. Теперь обновление становится все более распространенным, доступным за дополнительную плату в качестве опции или с более высокими уровнями отделки салона для различных автомобилей.

Хотя зеркало задней камеры и соблазнительно использовать в любое время, оно заставляет глаза водителя адаптироваться к новой глубине резкости. При переключении с просмотра вперед через лобовое стекло на проверку обзора камеры на зеркале задней камеры изображения изначально не в фокусе.Вашим глазам требуется некоторое время, чтобы приспособиться и четко увидеть изображение с камеры. Чтобы снова посмотреть на дорогу, нужно мгновенно перефокусировать ваше зрение. Некоторым водителям это может показаться неудобным.

Таким образом, зеркало задней камеры лучше всего подходит для определенных ситуаций, таких как маневрирование в тесноте, проверка позади автомобиля перед движением задним ходом или подключение прицепа к сцепке. Таким образом, он работает аналогично резервной камере, хотя часто обеспечивает изображение высокой четкости в сочетании с более широким полем обзора.Он также остается активным после переключения передач с заднего хода на ведущий.

Конечно, эффективность зеркала задней камеры зависит от расположения камеры и того, что она показывает водителю. Наиболее эффективные из них размещают камеру ниже на задней части автомобиля. По нашему опыту, камеры, установленные выше, особенно на поднятых пикапах, мало что предлагают в практическом использовании.

Современные автомобили оснащены растущим набором камер высокой четкости, которые обеспечивают вид сзади и вперед, объемный вид сверху вниз и даже вид сбоку, чтобы помочь водителю припарковаться.Пикапы предлагают целый ряд камер, связанных с буксировкой, внедорожники обеспечивают обзор того, что находится под автомобилем при движении по пересеченной местности, а высокопроизводительные автомобили будут записывать прямой обзор ваших тренировок в выходные дни с наложением данных и возможностью скачать и поделиться в социальных сетях. Зеркало задней камеры - лишь одно из многих нововведений, которые упрощают эти камеры.

Включение и выключение графического дисплея / камеры заднего вида - Настройки - Система парковки Audi - Органы управления - Руководство пользователя Audi S5 - Audi S5

Переключение графического дисплея / камеры заднего вида включение и выключение

Настройки графического дисплея и камеры заднего вида можно выбрать на звуковой системе или MMI.


Рис.155 Дисплей MMI: Display APS - подменю


Рис.156 Дисплей MMI: датчик приближения

Выберите: кнопка выбора функций АВТО> Парковка Audi. система> Дисплей ⇒ рис. 155.

При парковке можно использовать камеру заднего вида (вид сзади) и графический дисплей по отдельности или в комбинации.

Если вручную переключиться на камеру заднего вида, нажав кнопку кнопка управления с надписью "Вид сзади" ⇒ рис.156 кнопка управления в в нижнем правом углу отобразится Graphic ⇒fig. 152. Вы можете использовать кнопки управления для переключения между задними Просматривайте камеру и графический дисплей в любое время по желанию. В настройки, выбранные в звуковой системе или MMI, остаются в памяти.

График настройки:

Если в настройках вы выбрали Графика, то экран ⇒ рис. 156 автоматически покажет графический дисплей, когда парковка система активирована.

Настройка вид сзади

Если вы выбрали вид сзади, изображение с камеры заднего вида ⇒ рис. 150 будет отображаться всякий раз, когда вы активируете система парковки (как при движении задним ходом, так и при движении вперед).

Настройка автоматическая:

Если вы выбрали Автоматически, экран автоматически покажет изображение камеры заднего вида при включении задней передачи и графический дисплей при движении вперед.

Настройка выкл .:

Если вы отключите камеру заднего вида и графический дисплей, оба деактивировано. Тем не менее, акустическая система помощи при парковке останется включенной.

Примечание
Если вы измените настройки звуковой системы или MMI, изменения не вступит в силу, пока вы в следующий раз не включите парковку система.

HUDWAY Drive | Комплект камер бокового и заднего вида

Комплект видеокамер бокового и заднего вида

Камеры бокового обзора переключаются, поэтому вы никогда не ошибетесь при их установке: вы всегда можете изменить положение камеры - левую или правую.

При желании камера заднего вида может быть установлена ​​спереди. Он оборудован датчиками парковки - при подключении к звуковому сигналу (входит в комплект для установки) он не только дает вам визуальные предупреждения о том, как близко вы находитесь к препятствиям, но также предупреждает вас звуком при приближении слишком близко. Скажем, он начинает пищать, когда что-то мешает на 0,5 м (20 дюймов), а на 0,4 м (16 дюймов) вы просто не сможете это игнорировать 🙂

Камеры подключаются к видеопередатчику - и в любой момент вы можете вручную вывести видео с любого из них на проекционный дисплей. Его можно предварительно установить и изменить прямо на селекторе видео или с помощью пульта дистанционного управления.

В качестве альтернативы вы можете автоматизировать все, подключив блок управления: это устройство подключается прямо к фарам автомобиля (сигналы заднего хода и поворота) и по беспроводной связи информирует видеоселектор о том, что вы делаете: включаете левый или правый поворотник или выбор передачи заднего хода. При таком запуске селектор видео отправит правильное видео на HUDWAY Drive.

Установить эти три камеры довольно просто - как только вы тщательно спрятаете все кабели, камеры будут выглядеть и работать как встроенное решение на любом автомобиле.

Убедитесь сами (убедитесь, что вы включили субтитры):

Благодаря водонепроницаемости IP 67 (резервная камера) и IP 69 (боковые камеры) вам никогда не придется беспокоиться о погодных условиях или о том, может ли автомойка повредить камеры - а прочный клей 3M удерживает их на месте.

Комплектация
  • Две камеры бокового обзора
  • Камера заднего вида (резервная)
  • Блок выбора видео
  • Блок управления
  • Кабели

Комплект видеокамер бокового и заднего вида

Камеры бокового обзора переключаются, поэтому вы никогда не ошибетесь при их установке: вы всегда можете изменить положение камеры - левую или правую.

При желании камера заднего вида может быть установлена ​​спереди. Он оборудован датчиками парковки - при подключении к звуковому сигналу (входит в комплект для установки) он не только дает вам визуальные предупреждения о том, как близко вы находитесь к препятствиям, но также предупреждает вас звуком при приближении слишком близко. Скажем, он начинает пищать, когда что-то мешает на 0,5 м (20 дюймов), а на 0,4 м (16 дюймов) вы просто не сможете это игнорировать 🙂

Камеры подключаются к видеопередатчику - и в любой момент вы можете вручную вывести видео с любого из них на проекционный дисплей. Его можно предварительно установить и изменить прямо на селекторе видео или с помощью пульта дистанционного управления.

В качестве альтернативы вы можете автоматизировать все, подключив блок управления: это устройство подключается прямо к фарам автомобиля (сигналы заднего хода и поворота) и по беспроводной связи информирует видеоселектор о том, что вы делаете: включаете левый или правый поворотник или выбор передачи заднего хода. При таком запуске селектор видео отправит правильное видео на HUDWAY Drive.

Установить эти три камеры довольно просто - как только вы тщательно спрятаете все кабели, камеры будут выглядеть и работать как встроенное решение на любом автомобиле.

Убедитесь сами (убедитесь, что вы включили субтитры):

Благодаря водонепроницаемости IP 67 (резервная камера) и IP 69 (боковые камеры) вам никогда не придется беспокоиться о погодных условиях или о том, может ли автомойка повредить камеры - а прочный клей 3M удерживает их на месте.

Комплектация
  • Две камеры бокового обзора
  • Камера заднего вида (резервная)
  • Блок выбора видео
  • Блок управления
  • Кабели

Система камеры заднего вида :: Системы помощи при парковке :: Ford Explorer 2011-2021 Руководство по эксплуатации :: Ford Explorer

ПРЕДУПРЕЖДЕНИЕ : Система камеры заднего вида является вспомогательным устройством заднего хода. что по-прежнему требует, чтобы водитель использовал его в сочетании с интерьером и экстерьером зеркала для максимального охвата.

ПРЕДУПРЕЖДЕНИЕ : Предметы, расположенные близко к углу бампера или под бампер, может не отображаться на экране из-за ограниченного покрытия камеры система.

ПРЕДУПРЕЖДЕНИЕ : выполняйте резервное копирование как можно медленнее, поскольку более высокие скорости могут ограничивать время реакции на остановку автомобиля.

ПРЕДУПРЕЖДЕНИЕ : Соблюдайте осторожность при использовании задней видеокамеры и задней двери. приоткрыт. Если задняя дверь приоткрыта, камера будет смещена и видео изображение может быть неправильным.Все инструкции (если они включены) были удалены, когда задняя дверь приоткрыт.

ПРЕДУПРЕЖДЕНИЕ : Соблюдайте осторожность при включении и отключении функций камеры в R (Обеспечить регресс). Убедитесь, что автомобиль не движется.

Система камеры заднего вида обеспечивает видеоизображение области позади автомобиля.

Во время работы на дисплее появляются линии, которые представляют путь и близость к объектам за автомобилем.

Камера находится на задней двери.

Использование системы камеры заднего вида

Система камеры заднего вида показывает, что находится позади вашего автомобиля, когда вы устанавливаете коробка передач в R (задний ход). В системе используются три типа справочников, которые помогут вам посмотреть, что скрывается за вашим автомобилем:

1. Активные направляющие: показывать предполагаемый путь автомобиля при движении задним ходом.
2. Фиксированные рекомендации: показать фактический путь, по которому движется автомобиль при движении задним ходом. по прямой, что может быть полезно при движении задним ходом на парковочное место или выравнивании автомобиль с другим объектом позади него.
3. Центральная линия: помогает выровнять центр транспортного средства с объектом (например, прицепом).

Примечание: если коробка передач находится в положении R (задний ход), а багажник / задняя дверь приоткрыты, нет отображаются характеристики камеры заднего вида.

Примечание: если изображение появляется, когда передача не в R (обратном), включите система проверена вашим официальным дилером.

Примечание. При буксировке камера видит только то, что буксируется позади автомобиля. Это может не обеспечить адекватного покрытия, которое обычно обеспечивается при нормальной работе. и некоторые объекты могут быть не видны.

В некоторых автомобилях указатели могут исчезнуть после подключения тягово-сцепного устройства задействован.

Примечание: камера может работать некорректно в следующих условиях:

• Ночные или темные участки, если одна или обе лампы заднего хода не работают. Делать не используйте дисплей камеры заднего вида при слабом освещении, пока оба фонаря заднего хода функциональны.
• Обзор камеры закрыт грязью, водой или мусором. Очистите линзу мягкая безворсовая ткань и неабразивный очиститель.
• Задняя часть автомобиля ударилась или повредилась, что привело к смещению камеры. Обратитесь к официальному дилеру, чтобы проверить систему камеры заднего вида на правильное освещение и эксплуатация.

Регулировка настроек камеры заднего вида (при наличии)

Чтобы получить доступ к любым системным настройкам камеры заднего вида, сделайте следующие выборы на сенсорном экране, когда передача не в R (реверс):

1. Меню
2.Автомобиль
3. Камера заднего вида

После изменения настроек системы на сенсорном экране отображается предварительный просмотр функции (ей). выбрано.

Направляющие и осевая линия

Примечание : Активные и фиксированные рекомендации доступны, только если Коробка передач находится в положении R (задний ход).

Примечание : осевая линия доступна, только если активны или фиксированы направляющие. на.

A. Действующие руководящие принципы
Б.Осевая линия
C. Фиксированный ориентир: зеленая зона
D. Фиксированная линия: желтая зона
E. Фиксированная линия: красная зона
F. Задний бампер

Если ваш автомобиль оснащен активными направляющими, они отображаются только с фиксированными руководящие указания. Чтобы использовать активные направляющие, поверните рулевое колесо, чтобы указать направляющие. к намеченному пути. Если положение рулевого колеса меняется при движении задним ходом, автомобиль может отклониться от первоначальной намеченной траектории.

Фиксированные и активные направляющие появляются и исчезают в зависимости от рулевого колеса. позиция. При прямом положении рулевого колеса активные направляющие не показано.

Всегда соблюдайте осторожность при движении задним ходом. Объекты в красной зоне находятся ближе всего к вашему автомобиль и объекты в зеленой зоне находятся дальше. Объекты приближаются к вашему автомобилю, когда они перемещаются из зеленой зоны в желтую или красную зоны. Использовать зеркала бокового обзора и зеркало заднего вида для лучшего обзора с обеих сторон и задняя часть автомобиля.

Выбираемые настройки для этой функции: АКТИВНЫЙ + ФИКСИРОВАННЫЙ, ФИКСИРОВАННЫЙ и ВЫКЛ.

Визуальная помощь при парковке

Примечание : Визуальное предупреждение о парковке доступно только при включенной трансмиссии. R (обратный).

Примечание : Система обнаружения заднего хода не работает на скоростях выше 3 миль в час. (5 км / ч) и может не обнаруживать определенные угловатые или движущиеся объекты.

Визуальная помощь при парковке позволяет водителю видеть обнаруживаемую зону. системой обратного зондирования.Система использует красный, желтый и зеленый свет. которые появляются поверх видеоизображения при обнаружении объекта обратным сенсорная система. Предупреждение выделяет ближайший обнаруженный объект. Обратное зондирование предупреждение может быть отключено, и если включено предупреждение о помощи при парковке, выделенные области все еще отображаются.

См. Регулировка настроек камеры заднего вида выше, чтобы узнать, как включить или отключите функцию визуального оповещения о парковке.

Ручной зум

ПРЕДУПРЕЖДЕНИЕ : Когда включен ручной зум, вся площадь позади автомобиля не отображается. показано.Будьте внимательны при использовании функции масштабирования вручную.

Примечание : Ручное масштабирование доступно, только когда передача находится в положении R (задний ход).

Примечание : Когда включено ручное масштабирование, отображается только осевая линия.

Позволяет водителю ближе рассмотреть объект позади автомобиля.

При увеличении изображения бампер остается на изображении для справки. Зум активен только тогда, когда передача находится в режиме R (реверс), когда передача сдвигается из R (обратный), функция автоматически отключается и должна быть сброшена когда его снова используют.

Выбираемые настройки для этой функции: ВЫКЛ., Уровень 1, Уровень 2 или Уровень 3.

Нажимайте стрелки вверх и вниз, чтобы изменить вид. Появляется уровень выбора между кнопками (т.е. уровень 1). По умолчанию для ручного масштабирования установлено значение ВЫКЛ.

Задержка задней камеры

При переключении коробки передач из положения R (задний ход) на любую передачу, кроме P (Парковка), изображение с камеры остается на дисплее до тех пор, пока скорость автомобиля не достигнет 6 миль / ч (10 км / ч).Это происходит, когда включена функция задержки задней камеры или пока выбран переключатель.

Выбираемые настройки для этой функции: ВКЛ. И ВЫКЛ. Настройка по умолчанию для Задержка камеры заднего вида ВЫКЛЮЧЕНА.

См. Также:

Рекомендации по замене запчастей
Ваш автомобиль построен в соответствии с высочайшими стандартами с использованием качественных запчастей. Мы рекомендуем требовать использования оригинальных запчастей Ford и Motorcraft всякий раз, когда Ваш автомобиль требует планового технического обслуживания...

Особые примечания
Ограниченная гарантия на новый автомобиль Для получения подробного описания того, что покрывается и что не покрывается вашим Ограниченная гарантия на новый автомобиль, см. предоставленную информацию о гарантии. ...

Рулевое колесо
Регулировка рулевого колеса ВНИМАНИЕ: Не регулируйте рулевое колесо во время движения автомобиля. Примечание: убедитесь, что вы сидите в правильном положении. См. Сидение в правильном положении...

NISSAN СИСТЕМА ЗАДНЕЙ ВИДИМОСТИ ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

СЛЕДУЮЩИЕ ТРАНСПОРТНЫЕ СРЕДСТВА NISSAN, ИЗГОТОВЛЕННЫЕ 1 МАЯ 2018 ГОДА ИЛИ ПОСЛЕ этой даты, МОГУТ БЫТЬ ПОДЛЕЖИТ СИСТЕМЕ ЗАДНЕГО ОБЗОРА ОТЗЫВ:

Причина отзыва

На затронутых транспортных средствах водитель потенциально может отрегулировать настройки камеры заднего вида и дисплея до такой степени, чтобы изображение больше не было видно, и система сохранит эти настройки при следующем переключении транспортного средства на задний ход. Это условие не соответствует требованиям FMVSS № 111.

РИСК

Временное снижение видимости сзади, когда водитель настроил дисплей до такой степени, может привести к повышенному риску аварии в случае, если водитель не изменит настройку дисплея перед задним ходом.

Что делать

Если изображение заднего вида нечетко видно при включении заднего хода, перед вождением автомобиля отрегулируйте настройки дисплея и камеры до уровня, при котором изображение заднего вида будет четким.

Следующие шаги

Nissan разрабатывает план устранения неполадок для обновления программного обеспечения системы заднего обзора для всех затронутых автомобилей. Как только средство правовой защиты будет доступно, вы получите уведомление о том, чтобы доставить автомобиль к ближайшему дилеру Nissan для бесплатного ремонта.

Nissan заботится о безопасности наших клиентов и их пассажиров. Приносим извинения за возможные неудобства.

Эта страница будет периодически обновляться с новой информацией, поэтому, пожалуйста, проверяйте ее.

Качество резервной камеры - что делает резервную камеру хорошей или плохой

Из июльского выпуска журнала Car and Driver за 2019 год.

С 1 мая 2018 года каждый автомобиль, построенный для продажи в США, должен иметь резервную камеру в соответствии с правилами NHTSA. Хотя требование требует, чтобы каждая система камеры соответствовала определенным критериям надежности, времени отклика, поля зрения и т. Д., NHTSA не установило минимальных рекомендаций по качеству изображения.Экраны высокой четкости 1080p были стандартом для смартфонов и телевизоров в течение многих лет, но они редко встречаются во всех, кроме автомобилей высокого класса, а качество и доступность функций систем заднего обзора сильно различаются.

«Автомобильная электроника в целом более консервативна и развивается медленнее, чем потребительская электроника, - говорит Кевин Лу, главный инженер по камерам OEM-поставщика Magna Electronics. Magna производит резервные камеры для легковых и грузовых автомобилей любого ценового диапазона, от Ford Edge до Acura NSX.

Лу делит резервные камеры на четыре уровня: низкий, средний, высокий и высокий плюс. Самые низкие из бюджетных камер не имеют даже одного мегапикселя (для справки, iPhone XS и XR имеют 12-мегапиксельные камеры) и генерируют аналоговое видео, формат настолько старый, что FCC потребовала, чтобы все телеканалы прекратили использовать его и переключитесь на цифровой. Камеры высокого уровня распространены в роскошных автомобилях и могут обеспечивать более сложные виды, такие как обзор с высоты птичьего полета на 360 градусов, который позволяет водителю видеть положение автомобиля сверху.Аппаратное обеспечение высокой четкости 1080p (эквивалентное двум мегапикселям) является отличительной чертой камер высокого и высокого уровня, число которых в ближайшие несколько лет будет увеличиваться.

Конечно, указ NHTSA о резервных камерах распространяется только на США. В Европейском союзе нет такого требования, но есть предварительное соглашение об обязательном "обеспечении безопасности задним ходом с помощью камеры или датчиков" на 2022 год. Дальневосточные рынки не действуют. у меня тоже нет. Для брендов, которые размещают свои самые большие числа за границей, имеет смысл разместить доступную камеру в своем U.Автомобили S.-market, а не дорогостоящие машины в качестве точки продажи низкомаржинальных автомобилей.

«Некоторые OEM-производители предоставляют камеры низкого уровня на некоторые автомобили базового или даже среднего уровня, чтобы просто выполнить требования», - говорит Лу. Но с роскошными автомобилями и пикапами расширенные функции резервной камеры стали обязательными для покупателей. Разрешение не обязательно улучшается, но системы заднего обзора становятся похожими на швейцарские армейские ножи с точки зрения их широкого применения. Динамические линии, наложенные на изображение камеры, перемещаются вместе с рулевым колесом, чтобы направлять водителя при движении задним ходом.Датчики изображения передают видео в высоком динамическом диапазоне, что уменьшает блики от яркого солнечного света и улучшает качество изображения при слабом освещении. Некоторые системы позволяют водителям просматривать ленту в любое время, что полезно, например, если вы хотите следить за трейлером. В сочетании с ультразвуковыми или радиолокационными датчиками, а иногда и с помощью одной только интеллектуальной камеры, лучшие системы обнаруживают объекты и пешеходов позади автомобиля и предупреждают водителя об их присутствии, когда автомобиль движется задним ходом.

Улучшение качества изображения и падение цен на резервные камеры «движутся на волне развития изображения для смартфонов», - говорит Лу.Так что новые разработки будут просачиваться и исправлять нечеткое качество изображения аппаратного обеспечения начального уровня с низким разрешением. Между тем, камеры высокого уровня появятся на моделях класса люкс, поднимая камеры высокого уровня на средний уровень и так далее. Но к тому времени мы сможем настолько привыкнуть к разрешению 4K, что экраны 1080p просто не справятся с этим.

Улыбнись, ты в камеру! Защитите свою поездку с помощью одной из этих популярных видеорегистраторов

Waylens Secure360

амазонка.com

Видеорегистратор Garmin 65

amazon.com


Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Камера заднего вида

:: Вождение :: Руководство по эксплуатации Honda Pilot 2009-2021 :: Honda Pilot

О камере заднего вида

Модели без навигационной системы

Экран аудио / информации может отображать вид сзади вашего автомобиля.Дисплей автоматически переключается на вид сзади, когда рычаг переключения передач перемещается в .

Область отображения камеры заднего вида

О камере заднего вида

Ограничен обзор задней камеры. Вы не видите угловые края бампера или что под бампером. Его уникальный объектив также делает объекты ближе или дальше, чем они есть на самом деле. Визуально подтвердите, что вождение безопасно. резервное копирование.Определенные условия (например, погода, освещение и высокие температуры) также может ограничивать обзор сзади. Не полагайтесь на дисплей заднего вида, который не предоставлять вам всю информацию об условиях позади вашего автомобиля. Повернуть включить или выключить направляющие линии, нажмите и удерживайте кнопку RETURN около трех секунд. Если вы отключите направляющие линии, они останутся выключенными, пока вы не повернете их обратно. на.

Поверните, чтобы отрегулировать яркость камеры заднего вида.

Если объектив камеры покрыт грязью или влагой, используйте мягкую влажную ткань. чтобы объектив был чистым и свободным от мусора.

См. Также:

Автоматический импорт сотовой телефонной книги и истории вызовов
Когда ваш телефон сопряжен, содержимое его телефонной книги и журнала вызовов автоматически импортируется в HFL. Автоматический импорт сотовой телефонной книги и истории звонков Когда вы выбираете человека из ...

Все настройки по умолчанию
Сброс всех настроек меню и индивидуальных настроек до заводских значений по умолчанию.1. Нажмите кнопку DISP. 2. Поверните, чтобы выбрать Настройки, затем нажмите. 3. Поверните, чтобы выбрать Система. Настройки, затем Нажмите . - ...

Система иммобилайзера
Система иммобилайзера защищает ваш автомобиль от кражи. Если неправильно закодированный используется ключ (или другое устройство), топливная система двигателя отключена. При включении зажигания (I ...

.
