Как определить что машина распил: Как распознать автомобиль после распила

Содержание

Как узнать машину-распил?

Ввоз автомобилей из-за рубежа в Украину в виде разобранного конструктора «собери сам» позволяет сэкономить десятки тысяч гривен ввозной пошлины. Кроме этого, автомобили в таком виде в разы дешевле аналогичных новых. Вот поэтому и возникает вопрос, что представляет из себя машина-распил?

  • Машины-«распилы», что это?
  • Как определить машину-распил?
  • Определение распила по паспорту транспортного средства
  • Осмотр автомобилей
  • Как оформить «распил»?
  • Предостережение

Существует два варианта продажи дешёвых автомобилей:

Машина-конструктор – она собирается из нескольких частей различных автомобилей или новых агрегатов. Здесь, по сути, оформляется только замена основных элементов. Остальные части могут комплектоваться с других автомобилей, даже послеаварийных.

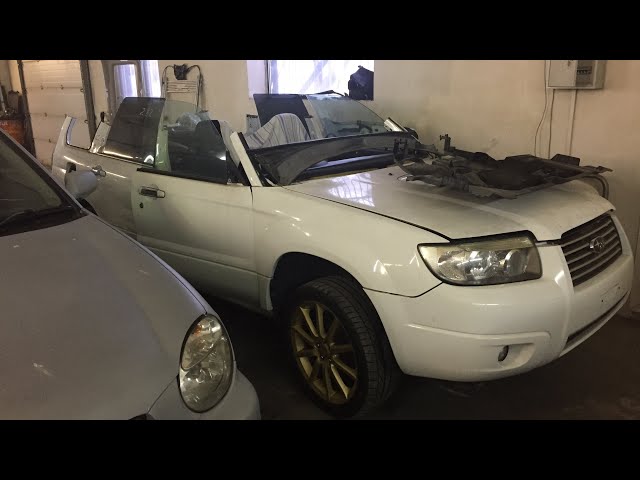

Машина-распил – это автомобиль, который разрезается поперёк пополам, или от него отрезаются отдельные части для того, чтобы не оплачивать высокую таможенную пошлину при ввозе на территорию Украины.

В данном случае пошлина проплачивается только как за лом металла или за отдельные запчасти, но всё же это значительно выгоднее, чем привозить целый автомобиль.

Это достаточно распространённый бизнес. Например, автомобили-распилы из Японии составляют большой процент от общих поставок, и с каждым годом он только возрастает. Но в силу своих особенностей данные варианты наиболее подвержены аварийным ситуациям. Далее мы рассмотрим, как можно правильно сэкономить, где кроется подвох и как себя вести.

Машины-«распилы», что это?

Несколько лет назад пошлины на автомобильный импорт резко выросли, и в результате ввоз транспортных средств старше пяти лет стал совершенно нерентабельным. Но ментальность нашего народа выстраивалась веками таким образом, что мы всегда умели преодолевать проблемы, которые возникают на пути продвижения дел. Именно в последнее время сильно выросли поставки автомобилей такого плана в Украину.

Сам термин «распил» обрёл свои корни от лесозаготовок, но всё же, что такое распил машины? Принцип, собственно, всё тот же, что и в деревообрабатывающей промышленности: в стране, которая произвела транспортное средство, оно режется таким образом, чтобы после проведения всех таможенных процессов его можно было снова легко собрать воедино.

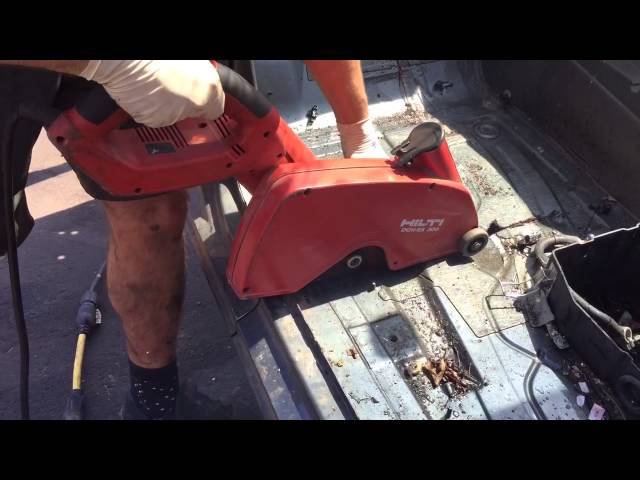

При этом машина не вывозится по запчастям, а аккуратно распиливается пополам поперёк кузова для дальнейшей транспортировки с последующей сваркой, окраской и реализацией как готового автомобиля.

Существуют также и другие варианты, кроме распиливания автомобиля пополам, для снижения таможенных пошлин. Половинятся наиболее дешёвые автомобильные модели. Также может отпиливаться либо передок, либо задняя часть. Такой способ применим, в основном, к наиболее дорогим внедорожникам. При этом стараются не нарушать целостность сидений и минимизировать порчу внутренней обшивки машины.

Как определить машину-распил?

В наше время автомобильный рынок настолько велик и разнообразен, что можно попасть на недобросовестных продавцов транспортных средств. Без помощи специалистов узнать, цельный автомобиль перед вами или распил, очень сложно. Лучше всего обратиться в автосервис, чтобы с приобретённым автомобилем не приобрести распил. Но реализаторы могут не согласиться на полный осмотр автомобиля покупателем.

Всё же есть несколько способов, при помощи которых можно узнать, распил перед вами или нет.

Определение распила по паспорту транспортного средства

Машины-распилы завозят, как правило, без ПТС, а, следовательно, поставить на учёт такие автомобили не представится возможным. Если обнаружат, что вы ездите на автомобиле-распиле, то вы будете оштрафованы и даже можете лишиться прав, а транспорт будет конфискован на штрафстоянку.

Порой машины-распилы оформляются как двойники под уже имеющийся зарегистрированный автомобиль. В таком случае владельцу подлинного автомобиля может прийти штраф, который выписан в Днепропетровске, хотя сам он даже из Киева не выезжал. Двойников зачастую очень оперативно находят и быстро отлавливают.

Также такие автомобили могут выдать за «конструкторы», которые собраны из запасных частей. Но распиленные автомобили более подвержены аварийным ситуациям, чем те, которые собраны из различных запчастей.

Ведь повреждаются ходовая часть, электроника и кузов.

Чтобы узнать, конструктор или распил перед вами, можно «пробить» по базам данных номера двигателя и кузова, проверяя дату покупки. Если номера совпадают, как с одного автомобиля, значит, есть большая вероятность того, что перед вами именно распил, так как автомобиль собран заново, а не с частей от разных машин.

Осмотр автомобилей

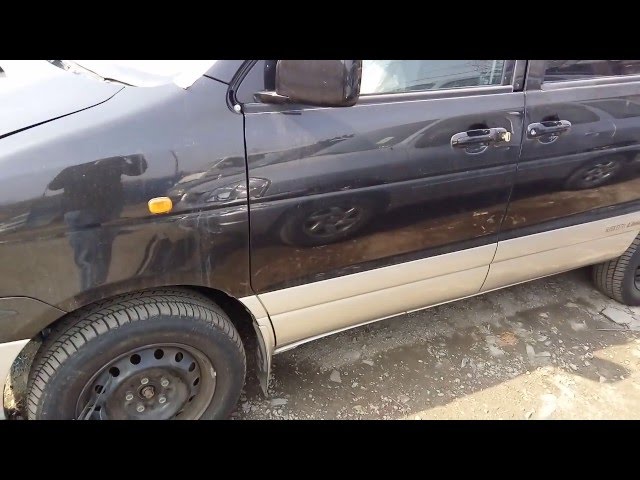

Проверьте кузов автомобиля на присутствие швов, выбоин арок задних дверей возле задних стоек крыши. В таком случае замаскировать швы краской очень сложно. Швы шпаклюют, затем красят, но новый слой краски хорошо виден на солнце.

Идеально замаскировать восстановленный распил никак не выйдет, так как в тон краску подобрать крайне сложно, а швы достаточно проглядываются. В идеале нужно снять салонную обшивку с потолка. Но вот только при покупке продавец вам это вряд ли позволит. Сваривают кузов изнутри, поэтому швы маскируются потолочной обшивкой.

Также обратите внимание на пробег автомобиля. Если все показатели обнулены, тогда это является непосредственным сигналом тревоги.

При помощи толщиномера лакокрасочного покрытия определите проблемные места: район стоек, переднюю и заднюю части, так вы сможете обнаружить следы швов, которые отлично можно отполировать, но шпаклёвочный и лакокрасочный слой при этом получается более толстый и легко распознается при помощи вышеуказанного прибора.

Проверьте пол автомобиля изнутри салона. Для сокрытия швов используется новая краска и укладывается новая шумоизоляция. Если продавец избегает заводить разговор о более детальном осмотре автомобиля, возможен тот факт, что автомобиль проблемный. Осмотрите резинки на окнах. Если они не изношенные, но склеенные – это явный тревожный сигнал к тому, что перед вами машина-распил.

Также вызывает подозрение и низкая стоимость автомобиля. Особенно, когда продавец вас начинает уверять, что вы осматриваете абсолютно новую машину, которая привезена из-за границы, с небольшим пробегом.

Помните, что, покупая автомобиль, вы подвергаетесь разного рода рискам, но только вот распилы – это огромная проблема, которая в большинстве случаев приводит к гибели водителя и пассажиров в случае ДТП. Поэтому сделайте всё возможное, чтобы обезопасить себя и своих близких.

Как оформить «распил»?

Вы захотели сэкономить. Итак, сделка совершена и теперь у вас есть автомобиль, и это распил. Как поступить с оформлением? Мало просто приобрести такую машину, ведь есть ещё один важный момент – необходимые документы, так как без них нельзя легально эксплуатировать автомобиль. Поэтому и встаёт вопрос об оформлении машины-распила, чтобы далее проблем не возникало.

Для этого потребуется ряд следующих документов:

1. Ваш паспорт, документы ПСТ и ГТД, обязательно должны быть оформлены на вашу фамилию.

2. Грузовая таможенная декларация (коротко ГТД) двигателя и договор продажи. Такой же документ на раму (кузов) и аналогичный договор продажи на него.

3. Паспорт на транспортное средство или ПТС. Если такового нет, можно будет заказать в интернете. Это нельзя назвать серьёзным нарушением закона, точнее, это небольшая лазейка, которая допускается законодательством.

Необходимые документы, на которые будут производиться замены всех основных и важных агрегатов. Ну и, естественно, «родные» документы на авто.

Предостережение

Никогда не приобретайте проблемные документы. Если хозяин автомобиля скончался, а законные наследники не вступили в права наследования через шесть месяцев после его смерти, тогда могут возникнуть проблемы уже с вашей собственностью. Залоговый автомобиль, причём независимо от того, кредитованный он или выставленный в качестве залога под кредит, – это лишние проблемы.

Судовой процесс, в котором второй стороной выступает банк, дело не только длительное, но и совершенно бесполезное. И, конечно же, не связывайтесь с документами на автомобиль, который находится в угоне. Цена, конечно, может привлекать, но уж если «клюнуть» на это, тогда точно получите неимоверную головную боль.

Проверить легальность документов достаточно просто, стоит только обратиться в полицию, ГАИ или к нотариусу. У таковых есть доступ к базе данных проблемных автомобилей.

Как определить: распил машина или нет?

Для неопытных автолюбителей определить, распил машина или нет, — довольно непростая задача.

Большинство автовладельцев слышали о таких необычных терминах, как «конструктор», «распил», «машинка Лего», которые применяются к транспортной технике. Подобные автомобили попадают в нашу страну из-за границы. Но, слышать, это одно. Другое дело подробно ознакомиться с подобным автотранспортом, чтобы в дальнейшем обезопасить себя от необдуманной и опасной покупки. Будем разбираться в этом.

Характеристика термина «автомобиль-распил»

Под этим понятием скрывается частичная разборка транспортного средства, при этом его кузов и рама также частично распиливаются. Благодаря этому, значительно удешевляется стоимость ввоза автомобилей в нашу страну. Также существенно снижается стоимость самой иномарки, которая после проведения процедуры распила кузова транспортным средством уже не является.

Стоит отметить, что распил автомобиля с целью его последующей продажи во многих случаях осуществляется для того, чтобы скрыть серьезные повреждения кузова в случае аварии. В ходе этой процедуры кузов частично распиливается, зачастую на три части, и с автомобиля практически ничего не снимается. Стоимость распила намного дешевле стоимости конструктора, либо карпила.

Что такое карпил авто?

Этим термином характеризуется ввоз частично разобранного транспортного средства, то есть, с автомобиля снимаются основные узлы (силовой агрегат и трансмиссия), разбирается его кузов и салон. Помимо этого аккуратно отрезается передняя часть машины.

Заметим, что карпил более щадящий, нежели распил, поскольку после его проведения жесткость кузова практически не страдает. Узнать, что автомобиль подвергся процедуре карпила невозможно без его полной разборки. Стоимость такого транспортного средства значительно выше, чем стоимость распиленного. Поэтому свой выбор лучше остановить на нем. После проведения процедуры на кузове машины тяжело найти следы механического воздействия (распила), да и выглядят такие транспортные средства вполне презентабельно.

Процедуры распила, карпила и последующей сборки автомобилей после них выполняют профессионалы, поэтому без специальных знаний и наличия определенных устройств (например, толщиномера) определить машину, которая была ввезена таким образом на территорию нашей страны, нереально. Чтобы обезопасить автомобиль в период его эксплуатации и предотвратить разрыв кузова на куски в случае аварии кузов в местах распила дополнительно усиливается металлическими листами.

Автомобиль-конструктор: что это такое?

Таким термином характеризуется полная разборка одного либо нескольких транспортных средств, после чего все их детали и составные части ввозятся в страну, например, под видом металлолома. Это позволяет значительно сэкономить на оплате госпошлины при ввозе автомобиля-конструктора в страну. Особенностью конструктора является то, что при выполнении этой процедуры полностью исключен распил кузова автомобиля.

Такие транспортные средства распространены как доноры у автовладельцев, машины которых находятся в неудовлетворительном техническом состоянии вследствие аварии, старости либо других причин. В таком случае с конструктора демонтируются необходимые узлы, агрегаты и детали большинство из которых находятся в идеальном состоянии и устанавливаются на ремонтируемый автомобиль. По факту получается практически новое транспортное средство, при этом удается сэкономить половину стоимости всех запчастей.

Когда и почему это все появилось?

Предпосылкой к возникновению всех этих полулегальных схем ввоза транспортных средств в нашу страну послужило увеличение госпошлины на ввоз автомобилей в конце 2009 года. В результате этого стало крайне невыгодно ввозить автомобильную технику, объем силового агрегата которой начинается от 2.

0 литров, а возраст составляет более пяти лет. Чтобы обойти это нововведение и сэкономить на уплате налога большинство транспортных средств попали под разборку и ввезены в страну виде металлолома. Заметим, что такие понятия как «карпил» и «распил» автомобильной техники появились относительно недавно. Причем массово распиливать возимые из-за границы машины начали после увеличения пошлины, вот и возникла мысль удешевить ввоз транспортных средств на территорию нашей страны.

Главным минусом распила является то, что после проведения этой процедуры, довольно проблематично либо просто нереально оформить распиленные части кузова как единую конструкцию. Такая машина выгодна лишь для ее приобретения на запчасти.

Категорически не советуем приобретать распиленный автомобиль для его последующей эксплуатации, поскольку помимо повышенного источника опасности документы такой машины не всегда являются официальными.

Как обезопасить себя и не приобрести распиленный автомобиль либо конструктор по цене целого транспортного средства?

Одно дело заказать для определенных целей карпил либо распил, но совсем другое – стать жертвой обмана и приобрести такое транспортное средство в восстановленном состоянии на ходу. Нет никакой гарантии, что автомобиль-конструктор либо распил будет иметь настоящие документы, а не «липовые». Чтобы не попасть на такое транспортное средство, перед покупкой следует полностью проверить автомобиль.

Приведем несколько советов:

  1. Следует обязательно проверить номера кузова и силового агрегата (если двигатель имеет номер) в базе ГАИ.
  2. Во время осмотра автомобиля не стесняться пользоваться толщиномером и исследовать при помощи его приспособления места, которые вызывают сомнения (например, видимые сварочные швы). Зачастую сборкой таких машин занимаются профессионалы, которые умело маскируют места сварки элементов кузова. Они всегда располагаются во внутренней его стороне, поэтому, чтобы их осмотреть необходимо будет снять обшивку. Не трудно догадаться, что большинство продавцов попросту не разрешат это сделать.
  3. Обратиться за помощью к опытному человеку, который занимается скупкой автомобилей, знает все особенности и нюансы конструкторов, карпилов и распилов.
  4. Обратить внимание на состояние уплотнителей дверей и осмотреть все стекла в автомобиле. Если на машине с пробегом стоят новые уплотнительные элементы, значит что-то здесь не то, и, скорее всего, транспортное средство подвергалось разборке. Переходим к осмотру стекол. Здесь следует заметить, что при транспортировке конструктора лобовое и заднее стекла снимаются с автомобиля. Их некачественная установка сразу бросается в глаза. Дополнительно следует сверить все номера на стеклах, если они не совпадают, лучше всего отказаться от приобретения такого транспортного средства.
  5. Оцениваем состояние лакокрасочного покрытия. Осматриваем петли, пороги, капот и багажник. В таких местах наиболее часто можно обнаружить следы недавней сборки.

Что имеем в итоге?

Что можно сказать по поводу покупки конструктора, распила или карпила? Однозначно, стоит приобретать такой автомобиль, если его покупка полностью оправдана, например, использование деталей и агрегатов для восстановления своего транспортного средства. Если же покупать ввезенный по подобной схеме автомобиль для его последующей эксплуатации или перепродажи, лучше всего отказаться от этой идеи. Почему? Потому что назвать законными такие схемы не получается, поскольку честно продать такой автомобиль, равно, как и эксплуатировать его вряд ли удастся. В любом случае, придется рискнуть и нарушить закон. Понятно, что лишние проблемы здравомыслящему человеку никак не нужны.

Следует понимать, что распил представляет собой повышенную опасность в случае возникновения дорожной аварии, поскольку такой автомобиль попросту распадется на части.

Как определить, распил машина или нет?

Опубликовано:

03.06.2016

Введение

Распил авто из Японии появился в России сравнительно недавно, всего лет пять назад о нём никто даже не слышал. Причиной, по которой в РФ начали ввозить машины, подвергнувшиеся распилу, стало постановление 2009 года, которое обязывало поставщиков направлять в государственную казну огромные денежные средства — пошлины, которые были в несколько раз выше предыдущих выплат. Переправляемые через границу автомобили, структурированные как единое целое, облагались огромным таможенным сбором, взимаемым за кузов транспортного средства. Только на одной перевезённой машине государство получало как минимум 5000 евро, чаще всего эта сумма была ещё большей (оплачивалось 15% от таможенной стоимости устройства).

Маленькая хитрость японцев

Чтобы не ошибиться с выбором достойного железного коня, нужно знать, как определить, распил машина или нет. Ведь, несмотря на правильную и аккуратную сборку, авто, которое было собрано подетально, как детский конструктор, может «подарить» своему владельцу немало неприятностей.

Избежать огромных выплат японцам позволил аккуратный распил целостных автомобилей. Дело в том, что распиленное на несколько частей транспортное средство, которое в большинстве случаев состояло всего из трёх элементов — силового агрегата, ходовой части и КПП, на таможне можно оформить как обыкновенный набор запчастей, сумма пошлин за который меньше предыдущего случая в 10 раз.

Произвести эту хитрую аферу могут только те, кто пытается провезти авто из Японии, что обусловлено отсутствием номерного знака на кузове автомобиля. Японские транспортные средства оснащаются номером на раме или других элементах, что позволяет значительно упростить дальнейшее оформление такой машины в РФ. Хитрому продавцу необходимо лишь купить такой паспорт транспортного средства, который подходит к марке распиленной машины. Допускается даже приобретение ПТС, позволяющего замену комплектующих частей в пределах одного и того же модельного ряда.

Однако не следует наивно полагать, что оформить распил из Японии предельно просто и с этим справится каждый желающий. Если соответствующие органы или покупатели заподозрят в автомобиле наличие предшествующего полной сборке распила, который оформлен по чужому ПТС, противозаконные действия повлекут отказ в оформлении авто. Человек, который по незнанию приобрёл такую машину, при выявлении её сотрудниками ГИБДД попросту лишится потраченных денег.

Автовладельцы, которые не представляют, что такое распил авто, могут для интереса взглянуть на новые грузовики и автобусы, относящиеся к классу D, так как именно эти транспортные средства ввозятся из Японии как элементы конструктора. Чаще всего распилу подвергаются те марки автомобилей, которые обладают рамочным кузовом.

Что делать, если купленная машина подвергалась распилу?

Для того чтобы распиленное авто потом можно было собрать и оно могло функционировать, как нормальное рабочее транспортное средство, следует руководствоваться целым рядом ограничений:

  • разобранный джип должен пересекать границу только в случае полного отсоединения рамы, силового агрегата и кузова. Кроме того, кузов следует распилить спереди или сзади, чтобы получились 2 отдельные части;
  • безрамные «легковушки» разбираются на три части, состоящие из кузова, мотора и ходовой части, причём здесь также имеет место передний или задний распил кузова;
  • транспортировка микроавтобуса-конструктора осуществляется идентичным образом, за исключением только того обстоятельства, что распил кузова может быть исключительно передним;
  • все минивэны раскладываются на комплектующие, кузов распиливается спереди или сзади.

На сегодняшний день продавцы перевозят через границу не только распилы машин, основанных на раме, но и различные безрамные автомобили, для оформления и дальнейшей эксплуатации такого рода транспортных средств следует руководствоваться различными правилами, учитывая их особенности.

Негативная сторона распиленной машины

Отличие между автомобилями заключается в том, что на безрамную машину при пересечении ей границы продавец предоставляет грузовые таможенные декларации, выдаваемые только на силовой агрегат устройства, а также отдельные накладные на каждую из частей кузова. Проблема в том, что оформить распил из Японии как целостный автомобиль упирается в отсутствие государственной декларации на цельный кузов, ввиду того, что через границу он поступал как 2 отдельные части. Для того чтобы всё-таки пройти процедуру оформления, продавцу приходится искать типовой кузов, снимать со старого образца планку и вваривать её в новое устройство, при этом оформляя «законную» замену силового устройства. Иными словами, автовладельцу приходится осуществить массу противозаконных мероприятий, посредством которых сотрудники ГИБДД будут введены в заблуждение и, соответственно, выдадут документы на машину-конструктор.

Когда есть потребность оформить распил авто из Японии на основе рамы, можно предварительно приобрести специальную таможенную декларацию, которая выдавалась на такую же машину (ранее ввезённую), затем оформить необходимую документацию в органах ГИБДД. Простоту процесса обуславливает отсутствие номерных знаков на кузове. Ввиду этого обстоятельства практически все транспортные средства, которые на сегодняшний день «приезжают» в Россию из Японии, основаны на рамах, посредством такой машины облегчается процесс обхода законодательства.

Несмотря на противоречие российским законам, в использовании японских рамных авто есть своё преимущество: даже в сваренном кузове пассажиры обеспечены высокой безопасностью в случае ДТП. Аккуратная и, что немаловажно, правильная повторная сварка распиленного кузова никоим образом не сказывается на жёсткости рамной машины. Нагрузка целиком идёт на раму, не переходя на кузов. В случае сварки безрамного авто, пассажиры ни от чего не застрахованы, передвижение в распиленной машине попросту небезопасно.

Определяем машину-распил

Простому автолюбителю может быть даже невдомёк, сколько машин ежедневно пересекает российскую территорию в качестве отдельных частей «конструктора», позже собираемого в единое авто для продажи. Если автолюбитель может позволить себе приобретение исключительно подержанного авто, он должен знать, как не пропустить при покупке машины распил.

Итак, чтобы из массы представленных транспортных средств выделить «конструктор», следует внимательно отнестись всего к нескольким отдельным аспектам. Во-первых, распиленное авто будет иметь более низкую стоимость в отличие от других типовых моделей. Это связано с тем, что за распиленные машины продавцы платят небольшие пошлины, экономя на этом тысячи долларов, следовательно сумма продажи может быть ниже на несколько тысяч.

Во-вторых, перед покупкой нужно тщательно проверить абсолютно все документы, которые представляет продавец транспортного средства. Детальное изучение позволит узнать, распил — машина или нет. Кроме того, будущий владелец сможет узнать приблизительную «жизненную» историю машины. Ввиду того что распил требует дополнительного приобретения поддельного технического паспорта, при возникновении малейших подозрений следует обратиться в ГИБДД, чтобы проверить его по базам таможни.

Яркие признаки машины, являющейся распилом

Чтобы точно знать, является ли авто распилом или нет, нужно не торопясь исследовать кузов транспортного средства. Распилы производятся только в определённых местах, что облегчит поиск возможных «швов». Особенно тщательному изучению должен подвергаться кузов непосредственно рядом со стойками.

Мастера своего дела обычно убирают все возможные свидетельства, намекающие на наличие предварительного распила. Бывают такие случаи, когда определить места швов не удаётся, тогда можно изучить состояние и цвет лакокрасочного покрытия именно на этих участках кузова. Если элементы покрыты свежей чистой краской, то пора задуматься над тем, что, по всей вероятности, эти места подвергались разного рода работам.

Указать на машину-распил могут дверные арки. По состоянию крепёжных элементов можно определить факт снятия дверей.

Однако не стоит надеяться, что каждый автолюбитель, особенно не имеющий большого опыта, сможет без труда выявить распиленное авто, небольшие свидетельства, оставленные на кузове, сможет различить только профессионал или человек, имеющий опыт в проведении кузовных работ.

Безопасна ли езда на «конструкторе»?

Даже если будущий автовладелец не знает, как определить по ПТС, распил или нет, можно обратиться к знакомым сотрудникам автосервиса, которые, вероятнее всего, безошибочно укажут на машину, которая приехала в Россию как масса отдельных запчастей. Если всё же покупателю не повезло с приобретением транспортного средства и он узнал о распиле после покупки, следует помнить, что не все модели смогут обеспечить достаточный уровень безопасности, не подвергая жизнь владельца риску.

Как указывалось ранее, рамный джип, кузов которого сварили профессионалы, способен функционировать долго. Безопасность обеспечивается целостностью рамы, не подвергаемой распилам. При переоформлении документов в ГИБДД необходимо предоставлять, кроме технического паспорта, ПТС машины-донора.

Приобретая безрамное авто, покупатель может столкнуться с проблемами при растаможке и дальнейшем оформлении требуемых документов. Наряду с этими недостатками присутствует прямая угроза для пассажиров: при возникновении ДТП авто может разорвать напополам.

Заключение

Исходя из вышесказанного, можно сделать вывод, что далеко не всегда есть смысл экономить на своей жизни и приобретать машину, которая может быть заведомо распилом. Думая над покупкой подержанного авто, не нужно приобретать первую попавшуюся японскую модель, подходящую по стоимости, будет разумнее и лучше обратиться за помощью к профессионалам, которые помогут определить наличие элементов, указывающих на распил кузова.

Планка, конструктор, распил: что это такое, и почему не стоит их покупать

    Главная
  • Статьи
  • Планка, конструктор, распил: что это такое и почему не стоит их покупать

Автор: Алексей Кокорин

Иногда в объявлениях о продаже автомобилей – обычно праворульных – можно встретить комментарии: «не распил», «не планка», «не конструктор». Что означают эти понятия, почему они считаются плохим тоном и почему машины, относящиеся к таким категориям, не стоит покупать?



В чем вообще смысл всех этих схем?

Перед тем как разобраться в конкретных терминах, вкратце поясним причины их появления. Все эти варианты касаются ввоза автомобилей из-за рубежа в частном порядке. Государство никогда не было заинтересовано в массовом импорте подержанных машин, но до 2009 года ввозные пошлины были щадящими, а вот с 2009 года выросли в разы, что сделало легальный ввоз машины с таможенной очисткой попросту невыгодным. Вступление России в ВТО в 2012 году сократило пошлины, но добавило утилизационный сбор, который с тех пор постоянно растет. В общем, главное, что стоит учитывать в контексте всех этих серых схем – это желание обойти высокую ввозную пошлину на подержанные автомобили. Сегодня большая часть этих схем уже практически не актуальна, но при покупке машины, особенно немолодой, на вторичном рынке о них непременно стоит помнить. Давайте взглянем, что именно стоит держать в уме.

Конструктор

Самая старая и безболезненная для ввозимого автомобиля схема – это «конструктор». Она использовалась и до 2009 года, чтобы получить фактически целый автомобиль без пробега по России и с минимальными таможенными платежами. Для этого машину при ввозе разбирали и растаможивали не как автомобиль, а так отдельные детали – кузов, мотор и так далее. В России же владелец аналогичной машины оформлял замену кузова и мотора, вписывая номера свежепривезенного экземпляра, а фактически получал другой автомобиль под старые документы. Сами документы тоже нередко продавали, если автомобиль был разбит, разобран или утрачен – вместо него «под документы» привозили другую машину.

Со временем схема «конструктора» сошла на нет. Сначала в 2011 году резко выросла пошлина на ввоз целого кузова, а в 2017 году законодательно запретили «замену основных компонентов» автомобиля – и в частности кузова. Так что отмена в 2018 году высокой пошлины на ввоз кузова уже не повлияла на ситуацию: официально оформить замену кузова с изменением его номера теперь невозможно. Так что сначала дороговизна ввоза целого кузова, а затем законодательный запрет на его замену сделали «конструкторы» неактуальными. Однако при покупке старой машины встретить такой вариант вполне реально.

На фоне прочих он кажется довольно безобидным: ведь кузов, двигатель и прочие детали менялись целиком. Главный подвох здесь может скрываться в переоформлении: например, если когда-то в прошлом «дельцы» поленились вписать в документы мотор или кузов, сегодня такую машину просто невозможно будет переоформить. И если договор купли-продажи уже подписан и деньги уплачены, то покупатель остается с тем самым «конструктором» вместо машины – то есть, набором запчастей, на котором невозможно легально ездить.

Планка

Еще один «малотравматичный» для автомобиля метод обхода ввозных пошлин – это «планка». Под этим подразумевают метод, когда в автомобиль, ввозимый из-за рубежа как конструктор, вваривается часть моторного щита или моторный щит целиком от автомобиля, стоящего на учете в России. Например, у разбитой или сгнившей растаможенной «местной» машины вырезается часть кузова с номером и вваривается в такую же машину, привезенную «на замену» старой.

Однако если «конструктор» хотя бы в прошлом был условно легальной схемой, то подделка номерной части автомобиля, как несложно догадаться – это действие однозначно нелегальное. Проблемы такого рода можно встретить не только на праворульных машинах, иногда такой вариант «замены автомобиля» практиковали и владельцы западной части страны, а вваренным может быть не только кусок моторного щита, но и другой участок кузова, где расположен номер. Стоит понимать, при переоформлении автомобиля инспекторы ГИБДД весьма внимательно относятся к осмотру номеров и при наличии подозрений об их подделке могут направить автомобиль на экспертизу. Ну а если факт переварки части кузова с номером будет доказан, автомобиль тоже превращается в набор запчастей.

Распил

Самый абсурдный по своей сути, но все равно распространенный вариант обхода ввозных пошлин – это распил. Когда выросли ввозные пошлины сначала на автомобили, а затем и на целые кузова, автомобили стали в буквально смысле ввозить по кускам. То есть, машина распиливалась надвое и возилась в страну как набор запчастей, а уже здесь с ней можно было делать то, на что хватало возможностей, связей, безответственности и безрассудства. Пилились машины не как попало, а по типовым схемам: либо по передней, либо по задней части кузова. В первом случае распил проходил по передним стойкам и полу под ногами водителя и пассажира, а во втором по задним стойкам и полу в ногах пассажиров второго ряда. Ну а в России такие машины обычно просто сваривали обратно и продавали. Операция по интеграции «планки» в ходе таких кузовных работ – уже попутная мелочь, так что часто номерные части кузова тоже переваривали.

Само собой, ни о какой заводской жесткости кузова после расчленения не стоит и заикаться. Впрочем, многое все равно зависело от качества обратной сборки: некоторые машины самопроизвольно «расстыковывались» надвое через несколько лет, а какие-то «распилы» до сих пор с переменным успехом ездят по дорогам. Чуть более безопасный вариант распила – это рамные внедорожники, у которых основную несущую функцию несет не кузов, а рама. Раму в таком случае не пилили, а распиленный и сваренный кузов, водруженный обратно на целую раму, имеет немного меньше шансов причинить необратимый вред владельцу при ударе. Однако в любом случае распил – это один из самых худших вариантов при покупке подержанного автомобиля вообще. У такого метода ввоза есть и другие возможные проблемы: распиленные и заново собранные косы проводов и повреждение других элементов при распиле кузова. Но на фоне опасности такой машины в целом – это сущие мелочи.

Кстати, распил как метод ввоза используется и по сей день, но уже в легальных целях. Обычно в виде распилов привозят автомобили для дальнейшего разбора и продажи по запчастям. За рубежом еще достаточно старых машин в хорошем состоянии, а спрос на дешевые детали в России будет высоким еще многие годы.

Какие еще есть проблемные варианты машин?

Описанные выше варианты – не полный список проблемных вариантов. Например, помимо распила надвое существовал еще и «карпил», когда автомобиль разбирался до голого кузова, а от кузова отрезалась передняя рамка крепления радиатора («телевизор») и часть лонжеронов. Силовая структура кузова в таком случае страдает поменьше, но проблемности автомобиля это не убавляет. Еще один популярный вариант – это машины-двойники, но эта схема связана не только с импортом и обходом пошлин, так что о ней мы расскажем в отдельном материале.

Как не купить распил, планку или конструктор?

Универсального способа полностью избежать потенциальных проблем при покупке машины, к сожалению, не существует. Но если вы покупаете немолодой автомобиль, а особенно праворульный, внимательность к деталям должна быть максимальной. Проверка документов и сверка всех номерных элементов, таких как кузов, рама и двигатель – обязательный пункт при покупке любой машины. Если ПТС уже не оригинальный, то стоит поискать хотя бы фото оригинального паспорта, выписанного таможней, в котором будут указаны все данные. Замена агрегатов, вписанная в документы – тоже повод удвоить бдительность. Само собой, автомобиль тоже стоит проверять тщательно: осмотреть типовые зоны распила и промерить толщиномером, изучить номерные детали кузова и зону вокруг них, а также сам кузов в целом. Еще один действенный способ – попросить продавца присутствовать в ГИБДД при перерегистрации машины. В целом все эти советы актуальны для покупки автомобиля любого возраста и стоимости, просто старый «японец» может быть более рискованным вариантом.

популярные вопросы



Новые статьи

Статьи / Практика Снижаем октан: действительно ли можно ли ездить на 95-м бензине вместо 98-го В Сети можно найти немало случаев, когда «серьёзный технический эксперт» утверждает, что нет ничего страшного в том, чтобы в целях экономии ездить на бензине, октановое число которого чуть н. .. 844 0 1 23.09.2022

Статьи / Популярные вопросы Как оформить ДТП по европротоколу через Госуслуги Мы уже рассказывали о том, как оформить ДТП по европротоколу, а также о том, что с 2019 года стало возможным оформить европротокол даже при наличии разногласий о причинах и виновнике у уча… 205 0 1 21.09.2022

Статьи / Интересно Премия «Автомобиль года» как зеркало состояния автомобильного рынка Буквально только что, на прошлой неделе, были объявлены итоги очередного конкурса «Автомобиль года». Казалось бы, какой «автомобиль года», если весь автомобильный рынок поражен тяжелейшим кр… 825 0 1 19.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Полный привод, самый мощный мотор и силы в запасе: первый тест Chery Tiggo 8 PRO MAX Появление в российской линейке Chery модели Tiggo 8 PRO MAX можно назвать знаковым для бренда. Почему? Да хотя бы потому, что это первый с 2014 года полноприводный кроссовер Chery, приехавши… 18285 13 44 29.04.2022

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 10748 5 79 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 10134 10 41 13.08.2022

Что такое машина-распил, карпил, конструктор? Как распознать и стоит ли покупать?

Каждый из вас, наверное, слышал о машинах-конструкторах, машинах-распилах, «Лего» и т. д., которые приходят к нам из-за границы. Однако, одно дело слышать и совсем другое — знать, что такое машина-распил или конструктор. Некоторые неправильно понимают эти термины, в результате чего совершают необдуманные покупки.Для того, чтобы внести ясность во всю эту «кухню», я решил разобраться во всем этом и написать обо всех этих терминах, как говорится, «человеческим языком».

Что такое машина-распил?

Под этим термином подразумевается частичная разборка автомобиля, в том числе и распиливание кузова для транспортировки в Россию из-за границы, с целью удешевления стоимости транспортного средства. Ввоз иномарок таким образом позволяет существенно снизить стоимость автомобиля, который, по сути, таковым не является, следовательно, на ввозе и выплате госпошлины можно сэкономить около 200 тыр.

В некоторых случаях распил авто производят для того, чтобы скрыть следы аварии дорогих иномарок после ДТП или других катастроф, повлекших за собой повреждение определенных частей кузова. При распиле, как правило, ничего не снимается, разве что в местах разреза, колеса, двигатель и даже салон остаются нетронутыми. Купить распил дешевле, чем купить карпил или конструктор.

Что такое карпил?

Карпил предусматривает ввоз автомобиля в частично разобранном состоянии, т. е. демонтируются бампера, крылья, двери, в общем все, что можно снять, достается все из салона и демонтируется двигатель с трансмиссией. Кроме того, отрезается передняя часть автомобиля, так называемый «телевизор». Разница между распилом и карпилом в том, что при карпиле не страдает прочность и жесткость кузова как при распиле, который предусматривает распиливание кузова практически пополам. Карпил сложно разглядеть, это практически невозможно сделать без разборки автомобиля. После карпила на кузове не остается видимых швов и следов разборки. Цена карпила выше по сравнению с распилом, поэтому если вам нужен автомобиль на запчасти, лучше выбрать второй вариант.

Актуально: Как проверить авто перед покупкой? Куда заглянуть, чтобы не купить проблему вместо машины?

Разборка и сборка карпилов и распилов выполняется профессионалами, поэтому после сборки найти место, где автомобиль был распилен очень сложно, хотя и возможно, например, имея такой прибор как толщиномер. Чтобы во время эксплуатации машины-распила не возникло неприятностей или в случае ДТП ее не разорвало на куски, места распила свариваются не только между собой, но и укрепляются дополнительными слоями металла, который добавляет кузову жесткости.

Что такое конструктор или машина-конструктор?

Машина-конструктор — это один из подвидов данного бизнеса, и предусматривает он полную разборку автомобиля или нескольких автомобилей на запчасти, после чего детали от этого автомобиля(лей) ввозятся в страну как запчасти или металлолом, а не транспортное средство. В итоге, существенная экономия на госпошлине. Распил кузова в случае ввоза автомобиля-конструктора не производится. Купить конструктор-авто нередко предпочитают те, кто имеет легальный автомобиль с документами, однако в плохом техническом состоянии (после ДТП, старость и т. д.). В итоге, с автомобиля-донора, например, 2005 г. в., могут быть сняты и установлены на ваш автомобиль такой же модели только 2000 г. в. силовой агрегат, трансмиссия и навесное оборудование. В итоге, вы получаете практически новый автомобиль за полцены.

Толчком для возникновения всех этих, не совсем легальных схем, послужил рост пошлины в 2009 году на импорт автомобилей. В итоге, импорт машин старше 5 лет и объемом двигателя 2,0 и более литра стало крайне невыгодно. Чтобы «уйти» от необходимости выплачивать большой таможенный налог, автомобили стали разбирать и ввозить как запчасти или металлолом. Распил автомобилей и карпил появился в этом бизнесе относительно недавно. Распил стал набирать популярность после того, как  в 2008 году государство ввело таможенную пошлину не менее 5 000 евро за 1 кузов первой комплектности. Тогда-то и появилась у кого-то из смышленых русских «Кулибиных» мысль о том, что ввозить авто по запчастям будет куда дешевле и прибыльнее, если учесть, что пошлина на распил меньше раз 10 приблизительно. Проблема распила лишь в том, что распиленный кузов – это запчасть, которую после ввоза очень сложно, а иногда и невозможно оформить. Поэтому распиленный автомобиль выгоден лишь в том случае, если вы покупаете его для ремонтных целей. Если же вы собираетесь на нем ездить по дорогам общего пользования, вам придется заплатить пошлину или каждый раз переступать закон и рисковать собственной «шкурой» ради такой мнимой выгоды. Помните — езда на «леваках», то есть на авто без документов — преступление, которое преследуется по закону!

Как не купить машину-распил или машину-конструктор по цене целого автомобиля?

Как вы понимаете, купить распил или заказать карпил из Японии для себя, для каких-то конкретных целей, понимая всю сложность этой процедуры — это одно, и совершенно другое — покупать машину за солидные деньги и при этом попасть на конструктор или тот же распил с «липовыми» документами, или перебитым, врезанным VIN-номером… Чтобы не быть обманутым или, как сейчас говорят, «кинутым», необходимо быть предельно осторожным и при покупке проверять машину «по полной».

Что проверять куда смотреть?

  • Пробивать VIN-номер кузова и номер двигателя по базе ГИБДД.
  • Проверять места сварки при помощи «пистолета» толщиномера. Правда, если автомобиль дорогой и распиливали его и собирали профессионалы, то во время сборки сваривание швов могли произвести с внутренней стороны, то есть в салоне, поэтому чтобы к ним добраться потребуется снимать обшивку, а это уже проблема. Вряд ли продавец согласится это делать…
  • Взять с собой опытного человека «перекупщика», который знает все эти секреты и без труда определит распил это или конструктор, или наоборот — полноценный автомобиль с «чистыми документами».
  • Присмотрись к дверным уплотнителям и стеклам. Если уплотнители выглядят подозрительно новыми, возможно они недавно менялись, а это уже повод задуматься. Лобовое стекло, а также заднее стекло в случае перевоза конструктора через границу снимаются, поэтому следует присмотреться, возможно вклейка была некачественной, и вы обнаружите подвох. Также сверьте номера стекол, они должны совпадать, если есть отличия, а продавец удивительным образом ничего не знает или не в курсе — откажитесь от покупки такого автомобиля.
  • Обратите внимание на свежесть краски и ЛКП в целом, загляните под капот, и на дверные петли, убедитесь в отсутствии следов недавней сборки или покраски.

Подведем итоги

Стоит ли покупать распил, карпил, конструктор? Стоит, если вы покупаете такой автомобиль сознательно и понимаете, что делаете. Я имею ввиду, что ваша цель купить автомобиль-распил для того, чтобы взять оттуда необходимые детали и обновить (восстановить) таким образом свою машину. Если же вы собираетесь купить конструктор для дальнейших махинаций с документами, для последующей продажи такого автомобиля или самостоятельной его эксплуатации — настоятельно не рекомендую вам этим заниматься. Почему? Да потому, что незаконно это! Продать такой автомобиль честным путем не выйдет, равно как и ездить на нем самому… Так что так или иначе вам придется переступать закон. А теперь дайте себе ответ на вопрос: «Нужны ли мне такие проблемы?». Думаю, ответ очевиден — «Нет!».

Кроме того, вы должны понимать, что распил в отличии от карпила и конструктора, это еще и смертельная опасность в случае ДТП. Если машина-распил была разрезана, то так или иначе прочность кузова была нарушена, поэтому, скорее всего, во время аварии при боковом ударе машина просто развалится на две части. Шансы выжить в таком ДТП у пассажиров практически равны нулю.

На этом у меня все. Теперь вы знаете, что такое распил, что такое карпил и чем они отличаются от машины-конструктора. Спасибо за внимание и до новых встреч на Вопрос Авто.

P.S. Если что упустил или ошибся где, можете меня поправить, используя форму для комментариев. Берегите себя!

Источник: /

Что такое автомобильный конструктор, карпил и распил — CARHack.ru

Для большинства жителей нашей страны езда на иномарках гораздо предпочтительнее, чем на автомобиле отечественного происхождения, это также касается зарубежных марок авто, собираемых в нашей стране. По некоторым параметрам многие автомобили, изготовленные за рубежом, превосходят отечественные, и желание купить такое почти идеальное средство передвижения понятно.

В 2009-м году под предлогом поддержки российского автопрома государственные пошлины на автомобили, поступающие из-за границы, повысили в несколько раз, что усугубило ситуацию по покупке качественных недорогих автомобилей для населения России. Чтобы как-то обойти высокие пошлины, взимаемые на таможне, предприимчивые россияне придумали обходные пути. Тут и появились такие понятия, как «конструкторы», «распилы» и «карпилы».

Некоторое время назад криминальные и не криминальные круги торговцев импортными автомобилями Дальнего Востока, воспользовавшись лазейками в законе, начали свою деятельность по «усовершенствованию» процесса импорта автомобилей из Японии и Южной Кореи. Купленный в какой-либо из этих стран автомобиль, чтобы не ввозить его как целый агрегат, трансформировали в так называемый «конструктор».

Процесс заключается в том, что автомобиль разбирают на блоки, узлы и запчасти и ввозят это все именно как запчасти, на которые в совокупности пошлина заметно снижается, то есть даже с учетом будущей сборки авто имеет гораздо более низкую себестоимость, чем автомобиль, ввезенный целиком. На месте, то есть перед продажей, все это собирается в целый автомобиль, и качество готового «продукта» зависит от квалификации сборщика. Однако собрать «конструктор» не сложно, а вот сложнее собрать так называемые «карпилы» и «распилы». Вернее, не собрать, а продать, так как распиленные автомобили теряют в качестве гораздо больше, и часто это совсем незаметно покупателю, который с такими автомобилями никогда не сталкивался.

Содержание

  1. «Карпил» и «распил», общие моменты и отличие
  2. Как определить с первого взгляда
  3. Как определить «карпил» и «распил « по ПТС
  4. Как поступают в итоге

«Карпил» и «распил», общие моменты и отличие

Все автомобили, ввозимые в нашу страну в разобранном виде, помимо «конструкторов», подразделяются на две категории – «карпил» и «распил». Название категории зависит от того, в каком месте автомобиль пилили, чтобы разобрать. «Распилы» режут по передним или задним стойкам крыши, соответственно внизу спереди перед передними колесными арками и сзади перед задними арками. «Карпилы» пилят более гуманно – отрезают перед вместе с лонжеронами, в народе эта часть называется «телевизор» или «скат».

При пересечении таможни за «распил» можно платить на порядок меньше, нежели за «карпил». На «карпил» в таможне выдают дополнительно декларацию на кузов, которая стоит хороших денег. Пошлина на «распилы» гораздо меньше, хотя потом, чтобы собрать из ввезенного «металлолома» полноценный автомобиль, приходилось повозиться.

Как определить с первого взгляда

При покупке на авторынке иномарки будущему ее владельцу очень хочется знать, в каком виде автомобиль попал в страну. Конечно, если он прошел таможню в виде металлолома и груды запчастей, то качество его «вторичной сборки» будет желать лучшего, хотя на первый взгляд он ничем не будет отличаться от нормального изделия. Но пройдет время (часто очень небольшое), и все узлы, подвергавшиеся распилам и последующей сварке, дадут о себе знать. Поэтому обязательно нужно провести очень тщательную проверку, если вы не хотите в будущем получить проблемы со своим «железным конем».

Прежде всего обратите внимание на состояние автомобиля, если возраст относительно большой, то должны быть видны какие-либо «прижизненные» повреждения. Вы должны выявить таких повреждений как можно больше и проанализировать их – сильно ли они усложнят последующую эксплуатацию автомобиля? Кроме того, это поможет значительно снизить стоимость.

Затем в местах предположительных разрезов на стойках кузова оттяните резиновые уплотнители и присмотритесь, будет ли виден шов сварки? Разумеется, этот шов будет зашпаклеван, загрунтован и закрашен, но некоторые мастера в спешке плохо заделывают такие места, и при тщательной проверке их достаточно хорошо видно. Но если ничего не обнаружено, поищите шов по днищу автомобиля. Внизу возможность определить распил выше – поверх шва видна характерная не заводская замазка. Также нужно посмотреть под обшивкой салона, под ногами. Если такие швы обнаружатся, то перед вами – классический «распил».

С «карпилами» посложнее, их очень часто не определить без размонтирования некоторых деталей. Есть специалисты, занимающиеся сборкой ввезенных «распилов» и «карпилов», они работают очень качественно. В таком случае лучше всего обратиться к специалистам, знающим в этом толк и имеющим специальное оборудование.

Как определить «карпил» и «распил « по ПТС

Установление «распила « по ПТС (паспорту транспортного средства) необходимо делать поэтапно. Первое – если паспорт транспортного средства оформляли на таможне, и нет наличия в нем особых отметок о замене агрегатов, то автомобиль легальный, то есть, ввезен в страну он был цельным.

Второе, если ПТС таможенный, но в нем нет отметки о выдаче дубликата паспорта транспортного средства, и печать таможни отсутствует, то не рискуйте использовать такой автомобиль, и тем более покупать. Ясно, что этот автомобиль был собран из разрезанных блоков.

Третье, если замена кузова или агрегатов, указанных в ПТС, была произведена до 2009 года, и они соответствуют марке автомобиля, смело его можете приобретать. Дело в том, что уже в 2009-м была введена грабительская пошлина, а до этого пошлины были маленькие, и автомобили для ввоза никто не распиливал – не было надобности.

Четвертое, известны махинации в рядах МРЭО ГИБДД с паспортами автотранспортных средств в нескольких регионах, таких как Ингушетия, Чечня, Бурятия и Тува. Поэтому опасайтесь ПТС с сериями 06 Ингушетия, 95 Чечня, 03 Бурятия и 17 Тува. Правда, в последнее время уже провели чистку, кого-то уволили, кого-то посадили, но проблема все равно осталась.

«Карпилы», которые сложно выявить визуально (в отличие от «распилов»), чаще всего оформляются под документы машин, попавших в ДТП, то есть был автомобиль с настоящими документами, но не на ходу или разбит. Заказывается «карпил» этой же марки, и новые детали и запчасти ставятся на старый автомобиль, или наоборот. В последнем случае переваривается планка с серийными номерами кузова и кодами. Поэтому по ПТС «карпилы» тяжело определить. Обратите особое внимание на сварку планки, её качество и хотя бы приблизительное соответствие состояния авто году, указанному в ПТС.

Как поступают в итоге

Часть людей покупает более дешевые «распилы» для обновления своих старых авто, например, снимают с них все составляющие салона с сиденьями, ходовую часть, двигатель и перекидывают на свой автомобиль, требующий ремонта. Другая часть людей приобретает их для разборки и продажи запчастей, и очень часто они ставят это дело на поток. Ещё можно было поступить так: незаконным путем оформить «распил-автомобиль» и кататься на нем не попадаясь сотрудникам ГИБДД. Но, конечно же, есть риск, в случае поимки автомобиль арестовывается, ПТС аннулируется, владелец несет ответственность.

Однако «распиленные» автомобили чаще полностью разрушаются при ДТП. Говорить о потере целостности кузова излишне, даже при хорошей сварке. Попав в ДТП с боковым ударом, такой автомобиль попросту сломается пополам. Или шов не выдержит перегруза на выбоине при хорошей скорости, и лопнет. Катастрофа неизбежна.

В этом плане «карпилы» гораздо выигрышней Единственный минус таких автомобилей – это планка, а так на нем вполне можно передвигаться без опасности развалить автомобиль в относительно небольшом ДТП. Рассмотрим на примере обычного, нормального, не разрезанного автомобиля: автомобиль попал в ситуацию с небольшим лобовым столкновением. Повредились радиатор, оптика, бампер и погнулся «телевизор». Ремонт: вырезается вся помятая часть, и приваривают новый скат. Это же самая технология ремонта и у «карпила», потому что не страдают силовые узлы автомобиля, так как они не подвергаются разрезанию и последующей сварке, как у «распила».

Однако перед заказом «карпила» подсчитайте все затраты, которые могут предстоять при эксплуатации такого автомобиля. Может быть, спокойнее было бы еще немного добавить и взять себе новый автомобиль с полной таможенной пошлиной?

Оставьте свой голос

Всего 2

Хорошая оценка Плохая оценка

Формулы резки | Коллекция формул обработки | Введение в обработку

На этой странице представлены формулы для расчета основных параметров, необходимых для машинной резки. Цифры, полученные в результате расчетов, носят справочный характер. Условия обработки зависят от используемого станка. Используйте оптимальные условия в соответствии с вашими реальными условиями обработки.

  • Скорость резания (vc)
  • Подача (f)
  • Время обработки (Tc)
  • Теоретическая шероховатость обработанной поверхности (h)
  • Полезная мощность (ПК)
  • Значения Kc (резка)
  • π (3.14): круговая постоянная
  • Dm (мм): Диаметр заготовки
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости резания на основе скорости шпинделя и диаметра заготовки.
Пример:
Диаметр (Dm) = 60 мм
Скорость шпинделя (n) = 500 мин -1
В этом случае скорость резания (vc) составляет примерно 94 м/мин.

  • l (мм/мин): Длина обработки в минуту
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости подачи за оборот на основе скорости шпинделя и длины реза в минуту.
Пример:
Длина обработки в минуту (l) = 150 мм/мин
Скорость шпинделя (n) = 600 мин -1
В этом случае скорость подачи на оборот (f) составляет 0,25 мм/об.

  • м.п. (мм): Длина заготовки
  • л (мм/мин): Длина обработки в минуту
памятка

Эта формула используется для расчета времени обработки по длине заготовки и скорости вращения шпинделя.
Пример:
Подача (f) = 0,2 мм/об
Скорость шпинделя (n) = 1100 мин -1
Длина заготовки (пм) = 120 мм скорость и объем подачи.
Длина обработки в минуту (l) = n × f
= 0,2 × 1100 = 220 мм/мин
Подставьте это в формулу:
Tc = lm ÷ l
= 120 ÷ 220
= 0,55 (мин) × 60
= 33 (сек)
Время обработки (Tc) составляет приблизительно 33 секунды.

  • f (мм/об): подача на оборот
  • Re (мм): Радиус угла пластины
памятка

Эта формула используется для расчета теоретической шероховатости обработанной поверхности на основе углового радиуса лезвия пластины и подачи на оборот.
Пример:
Подача на оборот (f) = 0,1 мм/об
Угловой радиус лезвия пластины (Re) = 0,5 мм
В этом случае теоретическая шероховатость обработанной поверхности (h) составляет 2,5 мкм.

  • ap (мм): Глубина резания
  • f (мм/об): подача на оборот
  • vc (м/мин): скорость резания
  • Kc (МПа): удельная сила резания
  • η: КПД машины
памятка

Эта формула используется для расчета полезной мощности на основе глубины резания, подачи на оборот, скорости резания, удельной силы резания и эффективности станка.
Пример:
Глубина резания (мягкая сталь: ap) = 5 мм
Подача на оборот (f) = 0,1 мм/об
Скорость резания (vc) = 140 м/мин
КПД станка (η) = 80 % (0,8 )
Дано:
Удельная сила резания (Кс) = 3610 МПа
В этом случае полезная мощность на обработку (Рс) составляет 5,26 кВт.

Материал заготовки Прочность на растяжение (МПа) и жесткость Удельная сила резания Kc (МПа) для каждой подачи
0,1 (мм/об) 0,2 (мм/об) 0,3 (мм/об) 0,4 (мм/об) 0,6 (мм/об)
Мягкая сталь (SS400, S10C и т. д.) 520 3610 3100 2720 2500 2280
Средняя сталь (S45C, S50C и т. д.) 620 3080 2700 2570 2450 2300
Твердая сталь (S55C, S58C и т. д.) 720 4050 3600 3250 2950 2640
Инструментальная сталь (Инструментальная углеродистая сталь (SK) и т. д.) 670 3040 2800 2630 2500 2400
Инструментальная сталь (легированная инструментальная сталь (СКС) и т. д.) 770 3150 2850 2620 2450 2340
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 770 3830 3250 2900 2650 2400
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 630 4510 3900 3240 2900 2630
Хромомолибденовая сталь (марки SCM и т. д.) 730 4500 3900 3400 3150 2850
Хромомолибденовая сталь (марки SCM и т. д.) 600 3610 3200 2880 2700 2500
Никель-хром-молибденовая сталь (SNCM415 и т. д.) 900 3070 2650 2350 2200 1980
Никель -хромированная молибденовая сталь (SNCM439 и т. Д.) 352HB 3310 2900 2580 2400 2200
Твердый чугун 46HRC 3190 2800 2600 2450 2270
Миханитовый чугун (FC350 и т. д.) 360 2300 1930 1730 1600 1450
Серый чугун (FC250 и т. д.) 200ХБ 2110 1800 1600 1400 1330

  • Сборник формул обработки Индекс
  • Набор формул для обработки Формулы для торцевого фрезерования

ИНДЕКС

Формулы резки | Коллекция формул обработки | Введение в обработку

На этой странице представлены формулы для расчета основных параметров, необходимых для машинной резки. Цифры, полученные в результате расчетов, носят справочный характер. Условия обработки зависят от используемого станка. Используйте оптимальные условия в соответствии с вашими реальными условиями обработки.

  • Скорость резания (vc)
  • Подача (f)
  • Время обработки (Tc)
  • Теоретическая шероховатость обработанной поверхности (h)
  • Полезная мощность (ПК)
  • Значения Kc (резка)
  • π (3. 14): круговая постоянная
  • Dm (мм): Диаметр заготовки
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости резания на основе скорости шпинделя и диаметра заготовки.
Пример:
Диаметр (Dm) = 60 мм
Скорость шпинделя (n) = 500 мин -1
В этом случае скорость резания (vc) составляет приблизительно 94 м/мин.

  • l (мм/мин): Длина обработки в минуту
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости подачи за оборот на основе скорости шпинделя и длины реза в минуту.
Пример:
Длина обработки в минуту (l) = 150 мм/мин
Скорость шпинделя (n) = 600 мин -1
В этом случае скорость подачи на оборот (f) составляет 0,25 мм/об.

  • м.п. (мм): Длина заготовки
  • л (мм/мин): Длина обработки в минуту
памятка

Эта формула используется для расчета времени обработки по длине заготовки и скорости вращения шпинделя.
Пример:
Подача (f) = 0,2 мм/об
Скорость шпинделя (n) = 1100 мин -1
Длина заготовки (пм) = 120 мм
Сначала вычисляется длина обрабатываемой детали в минуту, в данном случае от скорости вращения и количества подачи.
Длина обработки в минуту (l) = n × f
= 0,2 × 1100 = 220 мм/мин
Подставьте это в формулу:
Tc = lm ÷ l
= 120 ÷ 220
= 0,55 (мин) × 60
= 33 (сек)
Время обработки (Tc) составляет приблизительно 33 секунды.

  • f (мм/об): подача на оборот
  • Re (мм): Радиус угла пластины
памятка

Эта формула используется для расчета теоретической шероховатости обработанной поверхности на основе углового радиуса лезвия пластины и подачи на оборот.
Пример:
Подача на оборот (f) = 0,1 мм/об
Угловой радиус лезвия пластины (Re) = 0,5 мм
В этом случае теоретическая шероховатость обработанной поверхности (h) составляет 2,5 мкм.

  • ap (мм): Глубина резания
  • f (мм/об): подача на оборот
  • vc (м/мин): скорость резания
  • Kc (МПа): удельная сила резания
  • η: КПД машины
памятка

Эта формула используется для расчета полезной мощности на основе глубины резания, подачи на оборот, скорости резания, удельной силы резания и эффективности станка.
Пример:
Глубина резания (мягкая сталь: ap) = 5 мм
Подача на оборот (f) = 0,1 мм/об
Скорость резания (vc) = 140 м/мин
КПД станка (η) = 80 % (0,8 )
Дано:
Удельная сила резания (Кс) = 3610 МПа
В этом случае полезная мощность на обработку (Рс) составляет 5,26 кВт.

Материал заготовки Прочность на растяжение (МПа) и жесткость Удельная сила резания Kc (МПа) для каждой подачи
0,1 (мм/об) 0,2 (мм/об) 0,3 (мм/об) 0,4 (мм/об) 0,6 (мм/об)
Мягкая сталь (SS400, S10C и т. д.) 520 3610 3100 2720 2500 2280
Средняя сталь (S45C, S50C и т. д.) 620 3080 2700 2570 2450 2300
Твердая сталь (S55C, S58C и т. д.) 720 4050 3600 3250 2950 2640
Инструментальная сталь (Инструментальная углеродистая сталь (SK) и т. д.) 670 3040 2800 2630 2500 2400
Инструментальная сталь (легированная инструментальная сталь (СКС) и т. д.) 770 3150 2850 2620 2450 2340
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 770 3830 3250 2900 2650 2400
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 630 4510 3900 3240 2900 2630
Хромомолибденовая сталь (марки SCM и т. д.) 730 4500 3900 3400 3150 2850
Хромомолибденовая сталь (марки SCM и т. д.) 600 3610 3200 2880 2700 2500
Никель-хром-молибденовая сталь (SNCM415 и т. д.) 900 3070 2650 2350 2200 1980
Никель-хром-молибденовая сталь (SNCM439 и т. д.) 352HB 3310 2900 2580 2400 2200
Твердый чугун 46HRC 3190 2800 2600 2450 2270
Миханитовый чугун (FC350 и т. д.) 360 2300 1930 1730 1600 1450
Серый чугун (FC250 и т. д.) 200ХБ 2110 1800 1600 1400 1330

  • Сборник формул обработки Индекс
  • Набор формул для обработки Формулы для торцевого фрезерования

ИНДЕКС

Формулы резки | Коллекция формул обработки | Введение в обработку

На этой странице представлены формулы для расчета основных параметров, необходимых для машинной резки. Цифры, полученные в результате расчетов, носят справочный характер. Условия обработки зависят от используемого станка. Используйте оптимальные условия в соответствии с вашими реальными условиями обработки.

  • Скорость резания (vc)
  • Подача (f)
  • Время обработки (Tc)
  • Теоретическая шероховатость обработанной поверхности (h)
  • Полезная мощность (ПК)
  • Значения Kc (резка)
  • π (3. 14): круговая постоянная
  • Dm (мм): Диаметр заготовки
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости резания на основе скорости шпинделя и диаметра заготовки.
Пример:
Диаметр (Dm) = 60 мм
Скорость шпинделя (n) = 500 мин -1
В этом случае скорость резания (vc) составляет приблизительно 94 м/мин.

  • l (мм/мин): Длина обработки в минуту
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости подачи за оборот на основе скорости шпинделя и длины реза в минуту.
Пример:
Длина обработки в минуту (l) = 150 мм/мин
Скорость шпинделя (n) = 600 мин -1
В этом случае скорость подачи на оборот (f) составляет 0,25 мм/об.

  • м.п. (мм): Длина заготовки
  • л (мм/мин): Длина обработки в минуту
памятка

Эта формула используется для расчета времени обработки по длине заготовки и скорости вращения шпинделя.
Пример:
Подача (f) = 0,2 мм/об
Скорость шпинделя (n) = 1100 мин -1
Длина заготовки (пм) = 120 мм
Сначала вычисляется длина обрабатываемой детали в минуту, в данном случае от скорости вращения и количества подачи.
Длина обработки в минуту (l) = n × f
= 0,2 × 1100 = 220 мм/мин
Подставьте это в формулу:
Tc = lm ÷ l
= 120 ÷ 220
= 0,55 (мин) × 60
= 33 (сек)
Время обработки (Tc) составляет приблизительно 33 секунды.

  • f (мм/об): подача на оборот
  • Re (мм): Радиус угла пластины
памятка

Эта формула используется для расчета теоретической шероховатости обработанной поверхности на основе углового радиуса лезвия пластины и подачи на оборот.
Пример:
Подача на оборот (f) = 0,1 мм/об
Угловой радиус лезвия пластины (Re) = 0,5 мм
В этом случае теоретическая шероховатость обработанной поверхности (h) составляет 2,5 мкм.

  • ap (мм): Глубина резания
  • f (мм/об): подача на оборот
  • vc (м/мин): скорость резания
  • Kc (МПа): удельная сила резания
  • η: КПД машины
памятка

Эта формула используется для расчета полезной мощности на основе глубины резания, подачи на оборот, скорости резания, удельной силы резания и эффективности станка.
Пример:
Глубина резания (мягкая сталь: ap) = 5 мм
Подача на оборот (f) = 0,1 мм/об
Скорость резания (vc) = 140 м/мин
КПД станка (η) = 80 % (0,8 )
Дано:
Удельная сила резания (Кс) = 3610 МПа
В этом случае полезная мощность на обработку (Рс) составляет 5,26 кВт.

Материал заготовки Прочность на растяжение (МПа) и жесткость Удельная сила резания Kc (МПа) для каждой подачи
0,1 (мм/об) 0,2 (мм/об) 0,3 (мм/об) 0,4 (мм/об) 0,6 (мм/об)
Мягкая сталь (SS400, S10C и т. д.) 520 3610 3100 2720 2500 2280
Средняя сталь (S45C, S50C и т. д.) 620 3080 2700 2570 2450 2300
Твердая сталь (S55C, S58C и т. д.) 720 4050 3600 3250 2950 2640
Инструментальная сталь (Инструментальная углеродистая сталь (SK) и т. д.) 670 3040 2800 2630 2500 2400
Инструментальная сталь (легированная инструментальная сталь (СКС) и т. д.) 770 3150 2850 2620 2450 2340
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 770 3830 3250 2900 2650 2400
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 630 4510 3900 3240 2900 2630
Хромомолибденовая сталь (марки SCM и т. д.) 730 4500 3900 3400 3150 2850
Хромомолибденовая сталь (марки SCM и т. д.) 600 3610 3200 2880 2700 2500
Никель-хром-молибденовая сталь (SNCM415 и т. д.) 900 3070 2650 2350 2200 1980
Никель-хром-молибденовая сталь (SNCM439 и т. д.) 352HB 3310 2900 2580 2400 2200
Твердый чугун 46HRC 3190 2800 2600 2450 2270
Миханитовый чугун (FC350 и т. д.) 360 2300 1930 1730 1600 1450
Серый чугун (FC250 и т. д.) 200ХБ 2110 1800 1600 1400 1330

  • Сборник формул обработки Индекс
  • Набор формул для обработки Формулы для торцевого фрезерования

ИНДЕКС

Формулы резки | Коллекция формул обработки | Введение в обработку

На этой странице представлены формулы для расчета основных параметров, необходимых для машинной резки. Цифры, полученные в результате расчетов, носят справочный характер. Условия обработки зависят от используемого станка. Используйте оптимальные условия в соответствии с вашими реальными условиями обработки.

  • Скорость резания (vc)
  • Подача (f)
  • Время обработки (Tc)
  • Теоретическая шероховатость обработанной поверхности (h)
  • Полезная мощность (ПК)
  • Значения Kc (резка)
  • π (3. 14): круговая постоянная
  • Dm (мм): Диаметр заготовки
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости резания на основе скорости шпинделя и диаметра заготовки.
Пример:
Диаметр (Dm) = 60 мм
Скорость шпинделя (n) = 500 мин -1
В этом случае скорость резания (vc) составляет приблизительно 94 м/мин.

  • l (мм/мин): Длина обработки в минуту
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости подачи за оборот на основе скорости шпинделя и длины реза в минуту.
Пример:
Длина обработки в минуту (l) = 150 мм/мин
Скорость шпинделя (n) = 600 мин -1
В этом случае скорость подачи на оборот (f) составляет 0,25 мм/об.

  • м.п. (мм): Длина заготовки
  • л (мм/мин): Длина обработки в минуту
памятка

Эта формула используется для расчета времени обработки по длине заготовки и скорости вращения шпинделя.
Пример:
Подача (f) = 0,2 мм/об
Скорость шпинделя (n) = 1100 мин -1
Длина заготовки (пм) = 120 мм
Сначала вычисляется длина обрабатываемой детали в минуту, в данном случае от скорости вращения и количества подачи.
Длина обработки в минуту (l) = n × f
= 0,2 × 1100 = 220 мм/мин
Подставьте это в формулу:
Tc = lm ÷ l
= 120 ÷ 220
= 0,55 (мин) × 60
= 33 (сек)
Время обработки (Tc) составляет приблизительно 33 секунды.

  • f (мм/об): подача на оборот
  • Re (мм): Радиус угла пластины
памятка

Эта формула используется для расчета теоретической шероховатости обработанной поверхности на основе углового радиуса лезвия пластины и подачи на оборот.
Пример:
Подача на оборот (f) = 0,1 мм/об
Угловой радиус лезвия пластины (Re) = 0,5 мм
В этом случае теоретическая шероховатость обработанной поверхности (h) составляет 2,5 мкм.

  • ap (мм): Глубина резания
  • f (мм/об): подача на оборот
  • vc (м/мин): скорость резания
  • Kc (МПа): удельная сила резания
  • η: КПД машины
памятка

Эта формула используется для расчета полезной мощности на основе глубины резания, подачи на оборот, скорости резания, удельной силы резания и эффективности станка.
Пример:
Глубина резания (мягкая сталь: ap) = 5 мм
Подача на оборот (f) = 0,1 мм/об
Скорость резания (vc) = 140 м/мин
КПД станка (η) = 80 % (0,8 )
Дано:
Удельная сила резания (Кс) = 3610 МПа
В этом случае полезная мощность на обработку (Рс) составляет 5,26 кВт.

Материал заготовки Прочность на растяжение (МПа) и жесткость Удельная сила резания Kc (МПа) для каждой подачи
0,1 (мм/об) 0,2 (мм/об) 0,3 (мм/об) 0,4 (мм/об) 0,6 (мм/об)
Мягкая сталь (SS400, S10C и т. д.) 520 3610 3100 2720 2500 2280
Средняя сталь (S45C, S50C и т. д.) 620 3080 2700 2570 2450 2300
Твердая сталь (S55C, S58C и т. д.) 720 4050 3600 3250 2950 2640
Инструментальная сталь (Инструментальная углеродистая сталь (SK) и т. д.) 670 3040 2800 2630 2500 2400
Инструментальная сталь (легированная инструментальная сталь (СКС) и т. д.) 770 3150 2850 2620 2450 2340
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 770 3830 3250 2900 2650 2400
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 630 4510 3900 3240 2900 2630
Хромомолибденовая сталь (марки SCM и т. д.) 730 4500 3900 3400 3150 2850
Хромомолибденовая сталь (марки SCM и т. д.) 600 3610 3200 2880 2700 2500
Никель-хром-молибденовая сталь (SNCM415 и т. д.) 900 3070 2650 2350 2200 1980
Никель-хром-молибденовая сталь (SNCM439 и т. д.) 352HB 3310 2900 2580 2400 2200
Твердый чугун 46HRC 3190 2800 2600 2450 2270
Миханитовый чугун (FC350 и т. д.) 360 2300 1930 1730 1600 1450
Серый чугун (FC250 и т. д.) 200ХБ 2110 1800 1600 1400 1330

  • Сборник формул обработки Индекс
  • Набор формул для обработки Формулы для торцевого фрезерования

ИНДЕКС

Формулы резки | Коллекция формул обработки | Введение в обработку

На этой странице представлены формулы для расчета основных параметров, необходимых для машинной резки. Цифры, полученные в результате расчетов, носят справочный характер. Условия обработки зависят от используемого станка. Используйте оптимальные условия в соответствии с вашими реальными условиями обработки.

  • Скорость резания (vc)
  • Подача (f)
  • Время обработки (Tc)
  • Теоретическая шероховатость обработанной поверхности (h)
  • Полезная мощность (ПК)
  • Значения Kc (резка)
  • π (3. 14): круговая постоянная
  • Dm (мм): Диаметр заготовки
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости резания на основе скорости шпинделя и диаметра заготовки.
Пример:
Диаметр (Dm) = 60 мм
Скорость шпинделя (n) = 500 мин -1
В этом случае скорость резания (vc) составляет приблизительно 94 м/мин.

  • l (мм/мин): Длина обработки в минуту
  • n (мин. -1 ): Скорость шпинделя
памятка

Эта формула используется для расчета скорости подачи за оборот на основе скорости шпинделя и длины реза в минуту.
Пример:
Длина обработки в минуту (l) = 150 мм/мин
Скорость шпинделя (n) = 600 мин -1
В этом случае скорость подачи на оборот (f) составляет 0,25 мм/об.

  • м.п. (мм): Длина заготовки
  • л (мм/мин): Длина обработки в минуту
памятка

Эта формула используется для расчета времени обработки по длине заготовки и скорости вращения шпинделя.
Пример:
Подача (f) = 0,2 мм/об
Скорость шпинделя (n) = 1100 мин -1
Длина заготовки (пм) = 120 мм
Сначала вычисляется длина обрабатываемой детали в минуту, в данном случае от скорости вращения и количества подачи.
Длина обработки в минуту (l) = n × f
= 0,2 × 1100 = 220 мм/мин
Подставьте это в формулу:
Tc = lm ÷ l
= 120 ÷ 220
= 0,55 (мин) × 60
= 33 (сек)
Время обработки (Tc) составляет приблизительно 33 секунды.

  • f (мм/об): подача на оборот
  • Re (мм): Радиус угла пластины
памятка

Эта формула используется для расчета теоретической шероховатости обработанной поверхности на основе углового радиуса лезвия пластины и подачи на оборот.
Пример:
Подача на оборот (f) = 0,1 мм/об
Угловой радиус лезвия пластины (Re) = 0,5 мм
В этом случае теоретическая шероховатость обработанной поверхности (h) составляет 2,5 мкм.

  • ap (мм): Глубина резания
  • f (мм/об): подача на оборот
  • vc (м/мин): скорость резания
  • Kc (МПа): удельная сила резания
  • η: КПД машины
памятка

Эта формула используется для расчета полезной мощности на основе глубины резания, подачи на оборот, скорости резания, удельной силы резания и эффективности станка.
Пример:
Глубина резания (мягкая сталь: ap) = 5 мм
Подача на оборот (f) = 0,1 мм/об
Скорость резания (vc) = 140 м/мин
КПД станка (η) = 80 % (0,8 )
Дано:
Удельная сила резания (Кс) = 3610 МПа
В этом случае полезная мощность на обработку (Рс) составляет 5,26 кВт.

Материал заготовки Прочность на растяжение (МПа) и жесткость Удельная сила резания Kc (МПа) для каждой подачи
0,1 (мм/об) 0,2 (мм/об) 0,3 (мм/об) 0,4 (мм/об) 0,6 (мм/об)
Мягкая сталь (SS400, S10C и т. д.) 520 3610 3100 2720 2500 2280
Средняя сталь (S45C, S50C и т. д.) 620 3080 2700 2570 2450 2300
Твердая сталь (S55C, S58C и т. д.) 720 4050 3600 3250 2950 2640
Инструментальная сталь (Инструментальная углеродистая сталь (SK) и т. д.) 670 3040 2800 2630 2500 2400
Инструментальная сталь (легированная инструментальная сталь (СКС) и т. д.) 770 3150 2850 2620 2450 2340
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 770 3830 3250 2900 2650 2400
Хромомарганцевая сталь (карбид марганца (MnC) и т. д.) 630 4510 3900 3240 2900 2630
Хромомолибденовая сталь (марки SCM и т. д.) 730 4500 3900 3400 3150 2850
Хромомолибденовая сталь (марки SCM и т. д.) 600 3610 3200 2880 2700 2500
Никель-хром-молибденовая сталь (SNCM415 и т. д.) 900 3070 2650 2350 2200 1980
Никель-хром-молибденовая сталь (SNCM439 и т. д.) 352HB 3310 2900 2580 2400 2200
Твердый чугун 46HRC 3190 2800 2600 2450 2270
Миханитовый чугун (FC350 и т. д.) 360 2300 1930 1730 1600 1450
Серый чугун (FC250 и т. д.) 200ХБ 2110 1800 1600 1400 1330

  • Сборник формул обработки Индекс
  • Набор формул для обработки Формулы для торцевого фрезерования

ИНДЕКС

Формула для расчета процесса резки|A.L.M.T. Corp.

Расчет токарной обработки

Расчет токарной обработки [Расчет скорости резания и скорости вращения]
(1) Расчет скорости вращения по скорости резания

VC:Скорость резания(м/мин)

Dm:Диаметр заготовки(мм)

n:Скорость шпинделя(мин -2 9020 03) 9 Расчет скорости резания по скорости вращения

Dm:диаметр заготовки(мм)

n:скорость шпинделя(мин -1

VC:скорость резания(м/мин)

[Расчет требуемой мощности]

VC:Скорость резания(м/мин)

f:Скорость подачи(мм/об)

ap:Глубина резания(мм)

KC:Удельное усилие резания(МПа)

η:КПД станка(0,7~0,85 кВт(потребляемая мощность)

)

h : Требуемая мощность лошадиных сил (HP)

Расчет поворота [расчет силы резки]

кс: удельная сила разрезания (MPA)

Q : Область чипа (MM 2 )

P )

KC:сила резания(МПа)

ap:глубина резания(мм)

f:подача(мм/об)

p:Сила резания(кН)

Расчет токарной обработки [Расчет шероховатости обработанной поверхности]

f:Подача(мм/об)

RE:Радиус при вершине(мм)

h:Теоретическая шероховатость

Расчет токарной обработки [Расчет количества отвода стружки]

VC: Скорость резания (м/мин)

ap: Глубина резания (мм)

f: Скорость подачи (мм/об)

Количество отвода стружки (см 3 /мин)

Расчет токарной обработки [Расчет времени обработки (OD)]
(1) Расчет по скорости шпинделя

L:Длина обработки(мм)

f:Скорость подачи(мм/об)

n:Скорость шпинделя(мин -1 Время обработки)

(2) Расчет скорости резания

L: длина обработки (мм)

f: скорость подачи (мм/об)

Dm: внешний диаметр обрабатываемого материала (мм)

VC: скорость резания мин)

T:Время обработки(сек)

Расчет токарной обработки [Расчет времени обработки (канавка)]

f:Скорость подачи(мм/об)

n:Скорость шпинделя(мин -1

D1:Макс. диаметр обрабатываемого материала (мм)

D2: мин. диаметр обрабатываемого материала (мм)

T: время обработки (сек)

Расчет токарной обработки [Расчет времени обработки (отрезание)]

f: скорость подачи (мм/об)

n: скорость вращения шпинделя (мин.) -1

D1: макс. диаметр обрабатываемого материала (мм)

T: время обработки (сек)

Расчетные формулы фрезерования

Расчетные формулы для фрезерования [Расчет скорости резания]
(1) Расчет скорости резания

DC:Диаметр фрезы(мм)

n:Скорость вращения(мин -1

Скорость резания) )

(2) Расчет скорости вращения

VC:Скорость резания(м/мин)

DC:Диаметр фрезы(мм)

n:Скорость вращения(мин. скорость]

(1) Скорость подачи в минуту

fz: скорость подачи на зуб (мм/т)

Z: количество зубьев (шт.)

n: скорость вращения (мин. -1 )

Vf: скорость подачи в минуту (9000 м/мин)

(2) Подача на зуб

Vf: скорость подачи в минуту (м/мин)

Z: количество зубьев (шт. )

n: скорость вращения (мин. -1 ) 90:003

fz: скорость подачи на зуб(мм/зуб)

Расчетные формулы для фрезерования [Расчет количества съема стружки]

ae:Ширина резания(мм)

Vf:Скорость подачи в минуту(мм/мин)

ap:Глубина резания(мм)

Q:Количество съема стружки(см 3 /мин) ae: ширина резания (мм)

apГлубина резания (мм)

KC: удельная сила резания (МПа)

vf: скорость подачи стола в минуту (мм/мин)

η3: производительность станка

Pc:Потребляемая мощность(кВт)

Q:Количество удаления стружки(см 3 /мин)

KC: удельная сила резания (МПа)

η: КПД станка (около 0,75)

Pc: потребляемая мощность (кВт)

Требование (кВт)

H : Требование к мощности (лошадиная мощность)

Формулы расчета конечности

(1) Расчет скорости резания

DC : Диаметр копа VC:Скорость резания(м/мин)

(2) Расчет скорости шпинделя

VC:Скорость резания(м/мин)

DC:Диаметр концевой фрезы(мм)

n:Скорость шпинделя(мин -1 ) подача на расчет 3

  • 3 минута (1)

    f:Подача на зуб(мм/об)

    n:Скорость шпинделя(мин -1

    Vf:Подача в минуту(м/мин)

    (4) Расчет подачи скорость в минуту (2)

    Z:Количество зубьев (шт.
