Как самостоятельно проверить давление в топливной рампе?

Если увеличился расход топлива, двигатель троит или наблюдаются проблемы с холостыми оборотами, то эксперты рекомендуют проверить давление в топливной рампе, так как именно оно оказывает влияние на стабильность работы двигателя. Разумеется, самым простым вариантом является обращение в сервис – службу, чтобы профессионалы проверили, в чем дело. Но на самом деле, эта процедура не представляет какой – то особой сложности, вы вполне можете самостоятельно проверить давление в рампе. А наша статья поможет вам в этом.

Чтобы измерить давление в топливной рампе для начала нужно приобрести специальный прибор, он продается в любом автомагазине. А можно просто взять манометр с диапазоном от 7 до 10 атмосфер (если диапазон будет больше, то точность измерений может быть недостаточной) и изготовить из него необходимый прибор своими руками.

Для проверки давления в топливной рампе, помимо манометра, вам также будет нужен шланг с внутренним диаметром 9 мм, хомут для фиксации и немного сантехнического льна. Манометр вставляется в один конец шланга, соединение уплотняется сантехническим льном и туго затягивается хомутом. После этого можно непосредственно приступать к проверке давления в топливной рампе. Ниже опишем последовательность действий.

Топливная рампа

Содержание

Проверка давления в топливной рампе

  1. Найти пробку штуцера давления топлива и выкрутить ее, после этого с помощью золотника выкрутить ниппель;
  2. Заранее приготовить тряпку и пустую тару, так как под давлением оттуда может брызнуть топливо. Проследите, чтобы топливо не попало в глаза или на лицо;
  3. Присоединить прибор (купленный или сделанный вручную) к штуцеру и измерить давление в топливной рампе.

Режимы проверки давления в рампе

Чтобы результаты измерений получились максимально полными, их следует производить в четырех режимах:

  • После включения зажигания;
  • На холостом ходу;
  • После сброса трубки регулятора давления топлива;
  • При пережатой сливной трубке системы.

Давление в рампе

Норма давления в топливной рампе

Для каждого автомобиля своя норма давления в рампе, но средние приблизительные результаты можно обозначить так:

  • После включения зажигания — около 3 атмосфер;
  • На холостом ходу — около 2,5 атмосфер;
  • После сброса трубки регулятора давления топлива — около 3,3 атмосфер;
  • При пережатой сливной трубке системы — около 7 атмосфер.

Помимо проверки давления в топливной рампе, можно также проверить и работоспособность бензонасоса. Для этого нужно подгазовывать, поднимая обороты примерно до 3000 об/мин и следить в это время за показаниями манометра. Если, при увеличении оборотов, давление медленно идет вниз, спадает, значит, бензонасос неисправен.

Некоторые автовладельцы задаются вопросом: можно ли проверить давление в топливной рампе без манометра или специального прибора? Ответ: можно, но эта проверка будет приблизительной и неточной. Чтобы это сделать, нужно всего лишь открутить подающий топливопровод и дать питание на бензонасос. При нормальном давлении в рампе за минуту должно пройти примерно 1,5 л. топлива.

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.
Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Полезность проверки давления в топливной системе сложно недооценить. Ведь по манометру мы можем судить о состоянии как ведущих элементов (бензонасос и регулятор давления топлива), так и копеечных расходников, как-то фильтры тонкой и грубой очистки. При желании в фокус диагностики можно включить форсунки и отдельные участки топливопровода. Измерения, необходимо признать, серьезные – без специальной аппаратуры и технических знаний не обойтись! Чем, как и где мерить давление в топливосистеме – рассказывают эксперты Autobann.su.

Чем мерить?

как проверить давление в топливной рампе




Безусловно, специальный набор со штуцерами, шлангочками и манометром – идеальный выбор. Но, если такового в наличии нет, то комплект можно собрать из подручных средств.

Центральное звено измерительной аппаратуры – манометр. Во время измерений максимальное давление будет колебаться в пределах 6 атмосфер, поэтому прибор должен быть рассчитан минимум на 7-8 атмосфер. Что же касается градуировки шкалы, то удобнее, чтобы она была именно в атмосферах.

Ценный практический совет – использовать манометр для измерения давления в шинах: шкала удобна, а условный проход трубки составляет 8 мм. Стоит отметить, что газовый манометр также подходит для подобных целей. Впрочем, диаметр выходного штуцера у него, как правило, больше. Например, для прибора на 1,0 МПа эта величина составляет уже 9 мм.

Внимание! 0,1 МПа – это примерно 1 атмосфера.

чем измерить давление в топливной рампе
В дополнение к манометру необходим резиновый шланг и пара хомутов. Это комплект минимум. Если понадобится глушить регулятор давления топлива на системах без «обратки» или мерить давление на входе в топливную рампу, то потребуются заглушка и переходной штуцер соответственно. Поскольку конструкция коммутирующего узла между топливопроводом и рампой может быть различной, то переходник необходимо подбирать по месту. В первом приближении стоит отметить, что бывают резьбовые и быстросъемные конструкции.

Как проверить топливную систему в домашних условиях?

Первой точкой замера по умолчанию является выход из топливной рампы. Здесь мы аттестуем всю систему в комплексе и регулятор давления топлива в частности. Оценка состояния форсунок выполняется на основании измерения давления на входе в рампу и на выходе из нее. А по напору на выходе из насоса и перед топливной рампой мы можем судить как о состоянии самого насоса, так и фильтра тонкой очистки.
как проверить давление бензонасоса в домашних условиях

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах. Под этой заглушкой находится привычный нам золотник. Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Стравить топливо из магистрали проще простого. Достаточно нажать на золотник, подставив перед этим баклажку или тряпку. Перед подсоединением манометра этот самый ниппель необходимо выкрутить по принципу, аналогичному демонтажу колесного золотникового стержня.

признаки неисправности регулятора давления топлива
Манометр подключается к топливной рампе с помощью шланга. Во избежание протечек и срывов трубка в районе штуцеров обжимается хомутами. Смонтировав аппаратуру, заводим двигатель и первым делом проверяем, не протекает ли бензин в местах подсоединения измерительной аппаратуры. Если все в порядке, приступаем к снятию показаний.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:



  1. После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
  2. При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса). Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров

рейтинга заправок по качеству бензина.
низкое давление в топливной рампе симптомы

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.

Сняв шланг, связывающий РДТ с впускным коллектором, давление в рампе должно подняться до 3,0-3,2 атмосферы. Незначительное отклонение стрелки после отсоединения патрубка (в пределах 0,2 атм.) указывает на необходимость проверки насоса. Что характерно для неисправного регулятора давления бензина, так это одинаковое давление как при отсоединении патрубка РДТ-впускной коллектор, так и при обратном присоединении.

как проверить максимальное давление в топливной рампе приора
Касаемо «инжекторов» без обратной магистрали: на неисправный регулятор давления топлива здесь указывает напор менее 3,8 атмосфер при исправном насосе. Разумеется, чтобы быть уверенным в диагнозе, необходимо проверить и нагнетающую аппаратуру, и фильтр тонкой очистки.

Проверка бензонасоса

На системах с регулятором давления топлива, расположенным возле форсунок, достаточно пережать обратную магистраль (выходит из РДТ) и замерить давление в рампе:
манометр для измерения давления топлива в рампе

  • 6 атмосфер и более выдает новый и полностью исправный насос.
  • 5 атм. свидетельствует о внушительном износе нагнетающего агрегата, но эксплуатацию можно временно продолжить.
  • 4 атмосферы и менее – насосная станция неисправна или забит фильтр тонкой очистки. По этой причине работа мотора подобна
    детонации двигателя на всех оборотах
    .




Когда РДТ установлен в корпусе бензонасоса, проверку необходимо проводить прямо на выходе из нагнетателя: откидываем фишку топливопровода, идущего на фильтр тонкой очистки, подсоединяем манометр к насосу, включаем зажигание и снимаем показания с прибора. Сопоставлять необходимо с теми же цифрами: 6 атм. – отлично, 5 атм. – замена. Еще один индикатор исправности бензонасоса и чистоты фильтрующего элемента тонкой очистки – заметно подпрыгивающее давление в рампе при заглушенном регуляторе давления топлива.

Диагностика фильтра тонкой очистки

Здравый разум подсказывает, чтобы проверить промежуточный элемент топливной магистрали, необходимо замерить давление до него и после него. По такому принципу проверяется топливопровод на предмет засоренности и повреждений, фильтр тонкой очистки и форсунки.

Фильтрующий элемент расположен сразу за насосной станцией. Если при включенном зажигании на выходе из насоса – 6 атмосфер, а на выходе из фильтра наблюдается значительное падение давления (в пределах 0,5-1 атм.), то деталь подлежит замене.

набор для измерения давления топлива
Теперь о не менее главном: куда подключить манометр на участке «за фильтром». Можно подсоединиться как сразу на выходе из фильтра (актуально для систем с «обраткой»), так и на выходе из тройника, в тот самый разъем, который подключается прямо к насосу (актуально для систем с РДТ, расположенным в насосной станции).

Внимание! Топливный насос и фильтр тонкой очистки проверяются только в режиме «зажигание».

А что же форсунки?

Тревожный звоночек, указывающий на то, что вход в топливную рампу все же придется открывать, обнаруживается еще на стадии диагностики регулятора давления топлива. В момент пережатия «обратки» давление поднимается незначительно. Примечательно еще и то, что форсунки в этот момент начинают активно переливать, отчего двигатель работает неустойчиво. То же самое наблюдается в системе без «обратки», когда глушится выход из РДТ.
прибор для измерения давления топлива в рампе


Окончательный диагноз ставится на основании замера давления до рампы (отсоединяется входная фишка/гайка и к ней подключается манометр). В этом случае мы исключаем засорение топливопровода на участке бензонасос-топливная рампа. Если давление восстановилось до паспортных 5-6 атмосфер, то дело в форсунках.

В заключение хотелось бы отметить, что давление в рампе 2,5-2,7 атм. и 5-6 атм. на выходе из насоса диагностируются в разных условиях: на заведенном двигателе и в режиме зажигания соответственно.






Проверка давления в топливной рампе: как это выполнить?

Проверка давления в топливной рампе является обязательной процедурой во время проведения диагностики топливной системы. Наличие проблем с подачей топлива в систему отражается на работе двигателя. При его пуске, во время разгона авто и при работе на холостом ходу возникают определенные нарушения, не заметить которые просто невозможно. Выполнить проверку давления в топливной рампе каждый автомобилист может самостоятельно. В рамках данного материала рассмотрим подробнее данный вопрос и расскажем все необходимые нюансы, касающиеся проверки компрессии в топливной рампе.

 Проверка давления в топливной рампе: как это выполнить?

В каких случаях нужно осуществлять проверку давления?

Проверять давление в топливной рампе следует в случае возникновения определенных проблем с топливной системой. К основным признакам неисправности можно отнести следующие факторы:

  • Повышенный расход топлива;
  • Нестабильная работа двигателя на холостых оборотах;
  • Возникает троение двигателя;
  • В выхлопных газах наблюдается повышенное содержание СО.

Иногда перечисленные выше проблемы могут быть свидетельством неисправностей с электронным блоком управления. Поэтому, прежде чем приступить к проверке давления в топливной рампе, водителю рекомендовано убедится в исправности ЭБУ.

Проверка давления: как осуществляется?

Для проверки давления в топливной рампе водителю понадобится приобрести манометр. Измерительная шкала прибора должна быть не более 7-10 атмосфер. Необходимость приобретения подобного устройства с таким рабочим диапазоном давления обусловлена тем, что при большем измеряемом давлении в последующем будет затруднительно определить минимальные значения. Другими словами, при измерении возникнут серьезные погрешности. Кроме манометра, также потребуется резиновая трубка. С ее помощью можно будет герметизировать соединение между прибором и топливной рампой. Для затягивания места соединения рекомендовано обзавестись также и хомутом. Проверку компрессии выполняют следующим образом:

  • Перед началом работ выключают двигатель и открывают капот автомобиля;
  • Натягивают резиновый шланг на резьбовое соединение манометра;
  • Снимают с топливной рампы колпачок и ниппель;
  • Натягивают вторую сторону резинового шланга;
  • С помощью хомутов затягивают соединения шланга с прибором и рампой;
  • Заводят двигатель и убеждаются в герметичности системы;
  • Производят проверку двигателя в различных режимах и фиксируют показания манометра.

Отметим, что перед откручиванием ниппеля, если мотор автомобиля незадолго до проведения ремонтных работ был в рабочем состоянии, необходимо стравить давление. Для этого с помощью тряпки надавливают на золотник.

Проверка давления: как осуществляется?

Нормы давления в топливной рампе

Для различных видов силовых установок давление в топливной рампе будет отличаться. Точно узнать информацию о значении компрессии поможет инструкция по технической эксплуатации транспортного средства. Если таковой книги нет в наличии, значение давления системы можно узнать на специализированных сайтах и форумах. Примерные же значения давления имеют такой вид:

  • Не менее 3 атм. при старте двигателя;
  • На уровне 2,5 атм. на холостом ходу;
  • Около 3,3 атм. со снятой трубкой с регулятора давления;
  • Около 7 атм. при пережатой сливной трубке.

Давление в системе после нагнетания топлива в рампе должно снижаться до 0,7 атм. На таком уровне значение должно выдерживаться в течение некоторого времени. О проблемах в регуляторе давления будет свидетельствовать резкое падение компрессии до нуля.

Более детально о проверке давления в топливной рампе будет рассказано в видео:

Опубликовано: 19 марта 2018

Как проверить давление в топливной рампе своими руками: видео и фотоинструкция

Контролировать работу своего автомобиля нужно регулярно. Касается это и такого мероприятия, как замер давления в топливной рампе. О том, для чего нужна данная процедура, а также — как замерить давление в топливной рампе, мы сегодня и поговорим.

Как выглядит топливная рампа?

Так выглядит топливная рампа

Для начала, нужно отметить, что замер давления в топливной рампе необходимо делать тогда, когда вы проводите диагностику системы подачи топлива и питания транспортного средства. Говоря проще, рассматриваемая процедура необходима для того, чтобы определить наличие поломок в подаче топлива к форсункам.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Подготовка к замеру

Внешний вид манометра, которым можно измерить давление в топливной рампе

Для начала, подготовьте все необходимые приборы. К ним относится манометр, который располагает максимальным давлением от шести до десяти атмосфер. Если же запас максимального давление будет слишком большим, то это может привести к тому, что его показания, которые нам нужны, окажутся не очень точными.

Подготавливаем инструмент

Помимо этого, вам понадобится шланг, внутренний диаметр которого равен девяти миллиметрам, а также сантехническая пакля. Впрочем, паклю можно легко заменить фум-лентой или другими изолирующими материалами, характерными для сантехнических работ. Данный уплотнитель нам понадобится для того, чтобы сделать место стыка трубки манометра и вышеназванной трубки максимально плотным.

Всё это нужно будет скрутить вместе и очень хорошо затянуть при помощи хомута. По сути, это и есть прибор, который нам нужен для работы. Если же вы не желаете заниматься подобными действиями, то ничто не мешает вам приобрести готовый прибор, цена которого находится на отметке около сорока американских долларов. Этим вы значительно облегчите себе задачу по поиску ответа на вопрос, как померить давление в рампе.

Инструкция по проверке

Первое, что нужно сделать, так это выключить зажигание и открыть капот автомобиля. Далее находим топливную рампу форсунок, которая может размещаться в передней части капота. Впрочем, точное её место расположения нужно искать в инструкции к вашему автомобилю. На рампе должна располагаться пробка штуцера давления горючего, которую необходимо отвинтить, как и ниппель. Для этого уместно применять золотник.

Проводим замер давления в топливной рампе

Найдите подходящую тару или же просто большую тряпку, которая подставляется под низ. Она поможет собрать топливо, которое может немного вылиться. К слову, надевайте защитные очки, чтобы бензин не попал вам в глаза. Теперь нужно установить шланг манометра непосредственно на сам штуцер, прочно закрепив его при помощи хомута.

После этого проводится проверка давления. Вам нужно четыре показателя, которые соответствуют значениям на включённом зажигании, на холостом ходу, без трубки регулятора давления, и с пережатой сливной трубкой.

Стандартные значения давления

В первом случае, когда зажигание включено, давление в топливной системе должно находиться в рамках трёх атмосфер, и не спускаться ниже этого уровня. Холостой ход может демонстрировать давление около двух атмосфер, что, также, является нормой. Без трубки регулятора давления показатель должен быть равен трём целым и трём десятым атмосферы. А вот передавленная трубка укажет на давление вплоть до семи атмосфер. Существует ещё один необязательный параметр. Мы говорим о давлении при подгазовке. Оно должно увеличиваться до трёх атмосфер, после чего сразу же спускаться до уровня в две с половиной атмосферы.

И, помните, что вам нужно убедиться в отсутствии повреждений топливной системы, иначе показатели будут значительно отличаться от реальных.

Завершаем работу

После того, как топливо было нагнетено в систему, нужно выключить зажигание и убедиться в том, как же именно будет вести себя стрелка манометра. Так, давление должно сразу же снизиться до семи десятых Бар, и прочно установиться на этой метке. Когда же давление падает сразу к нулевому уровню, то это говорит о наличии проблемы в регуляторе давления горючего. Чаще всего, приходится снимать и менять РДТ или же обратный клапан, который находится в механизме моторчика бензонасоса.

Проверьте фильтр топливного насоса

Постарайтесь увеличить обороты мотора до показателя в три тысячи. Вам нужно внимательно следить за поведением стрелки. Если она начинает падать, то это говорит, что у вас возникли проблемы с самим бензонасосом. А вот если топливный насос не способен долгое время создавать необходимого давления, то это подскажет о том, что велика вероятность того, что топливный фильтр был забит посторонними предметами. В частности, вам нужно проверить сеточку этого фильтра. При необходимости, она должна быть заменена новой.

Если есть необходимость, замените весь топливный насос (на фото Лифан Бриз)

Если же все вышеназванные советы вам не помогли, то это значит, что нужно проводить более серьёзные замеры, включая диагностику регулятора холостого хода, компрессию в цилиндрах и так далее. Работать с подобными элементами автомобиля стоит только тогда, когда вы точно знаете, что делаете. Иначе, уместно обратиться в специализированные автомобильные мастерские.

Короткое видео, которое поможет вам разобраться в процессе:

Замер давления топлива ВАЗ, проверка регулятора давления, схема, датчики, манометр.

Вступление

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом  1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

  • Бензонасос
  • Фильтр грубой очистки
  • Датчик уровня топлива
  • Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте потребляемого топлива. Чаще всего бензонасос выходит из строя по причине некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как можно дольше, необходимо заправляется на проверенных АЗС и держать в баке автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака, то скорее всего бензонасос выйдет из строя намного быстрее, так как при неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важных элементов топливной системы. Предназначены для подачи топлива в блок цилиндров двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего и легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателе автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно, и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане бензонасоса. Служит для указания объема топлива в баке, выводя информацию на панель приборов.

Фильтра топливной системы

Фильтра топливной системы инжекторного двигателя служат для защиты от поломки основных элементов топливной системы.

Фильтр тонкой очистки

Фильтр тонкой очистки устанавливается вне бака автомобиля. На автомобилях лада с инжекторными двигателями фильтр тонкой очистки установлен под днищем в задней части в районе балки, прикреплен хомутом. Данный фильтр подготавливает топливо для форсунок.   Отличия фильтров тонкой очистки в зависимости от двигателя.

В 1,5 литровых версиях двигателя фильтр подключается в топливную систему по средствам  металлического штуцера на резьбе.

В 1,6 литровых версиях двигателя фильтр подключается в топливную систему по средствам быстросъёмных пластиковых штуцеров.

Фильтр грубой очистки

Данный вид фильтр устанавливается в баке автомобиля. Подключается фильтр грубой очистки непосредственно к бензонасосу и крепится в стакане бензонасоса. Служит для грубой очистки топлива и подготовке топлива для фильтра тонкой очистки.

Абсорбер и его система

В некоторых автомобилях лада устанавливается топливная система с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит он для уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальным углем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливается в моторном щите автомобиля.

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачи воздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателя в версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5 литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под задним левым крылом возле стойки амортизатора и служит для расширения паров топлива образовавшихся в баке вследствие перепада температур. Внешне сепаратор похож на расширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под задним левым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутый автомобиль не поступало топливо. То есть при переворачивании клапана он перекрывает топливную систему, защищая машину, попавшую в ДТП от возгорания.

Различия топливной системы двигателей Лада

Существует несколько видов исполнения двигателей Лада. Двигателя Лада бывают 1,5 и 1,6 литровыми, 16 клапанные и 8 клапанные. Различий в топливной системе этих двигателей практически нет. Но есть небольшие доработки заводом изготовителем.

Основные различия топливных систем

  • Топливная рампа в двигателях 1,6 круглая и металлическая, в двигателях 1,5 алюминиевая и в виде трапеции.
Топливная рампа 1,5 литрового двигателя
  • Регулятор давления топлива (РДТ)в двигатели 1,6 литра  установлен в баке, а в двигатели 1,5 литра на топливной рампе.
  • Рабочее давления топлива в двигателях 1,5 литра равно 2,8-3,2 бар. В двигателя 1,6 литра до равно до 4 бар.
  • Обратка в двигателе 1,5 литра идет от топливной рампы и обратно в бак, в двигателе 1,6 обратка циркулирует вокруг бака.

Диагностика и проверка топливной системы своими руками

Диагностику топливной системы можно сделать практически на любом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся, как провести диагностику своими руками. Начинать проводить диагностику топливной системы необходимо с замера давления топлива в топливной рампе. На результатах замеров будет, вынес диагноз и выявлен виновник.

Проверка давления топлива своими руками

Что понадобится для проверки давления топлива:

  • Манометр со шкалой до 10 атм.
  • Шланг диаметром 10 мм.
  • Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими руками необходимо.  Одеваем шланг на штуцер манометра и закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел при появлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

  • При включении зажигания.
  • При работе на холостом ходу.
  • При перегазовках.

Итак, приступаем непосредственно к проверки.

Перед началом проверки давления топлива в рампе, необходимо сбросить остаточное давление в рампе.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можно приступать к замеру давления топлива.

Для безопасности следует прикрыть генератор плотной тряпочкой возлежания попадания топлива на генератора и его возможного возгорания.

  • Замер давления топлива начинают со скручивания пластиковой крышки штуцера рампы.
  • Выкручиванием из рампы золотникового клапана.

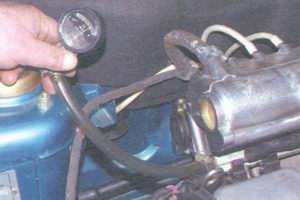

  • Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.
  • Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра  не менее 2,8 бар).
  • Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.
  • Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.
  • Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давления и установки золотникового клапана на место можно воспользоваться советами для сброса давления топлива в рампе.

Определение неисправностей

 При выключении зажигания  насос не набирает нужного давления

Если при включении зажигания манометр показывает значения ниже допустимых, то виновниками этого могут быть, сам бензонасос, форсунки, РДТ, топливные фильтры и порыв в топливной магистрали.

 Первым делом необходимо заменить все фильтрующие элементы для того чтобы исключить их, благо стоят они не дорого. При замене топливного фильтра грубой очистки следует обратить внимание на гофрированную трубку соединяющую стакан бензонасоса с бензонасосом на предмет трещин и порывов.  После чего произвести повторный замер давления топлива. Если замена фильтрующих элементов не помогла, идем дальше.

Проверка бензонасоса и РДТ

Не снимая с бака

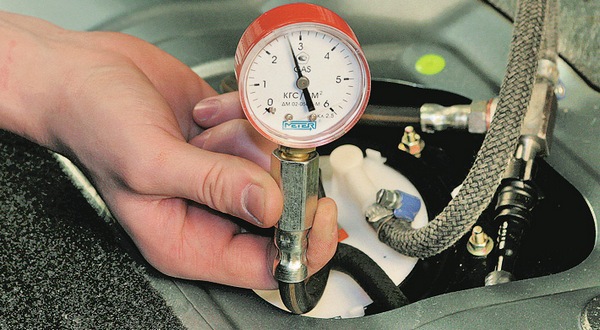

Необходимо подключиться прибором для измерения давления топлива напрямую к стакану бензонасоса (так можно сделать в двигателях объемом 1,6 литра) либо пережать обратку топливной системы ( двигателя объемом  1,5 литра). Показания манометра должны возрасти до 6-8 бар. Если показания остается такими же, то виновник бензонасос. Если показания манометра возросли, то следует менять регулятор давления топлива.

Со снятием с бака

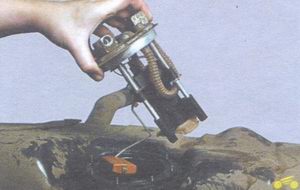

Сняв стакан бензонасоса из бака, необходимо демонтировать бензонасос и проверить его на предмет давления в «стенку». Исправный насос должен выдавать 6-8 бар. Если насос выдает виновник найдет, если нет и насос давит 6-8 бар то идем дальше и заменяем РДТ.

После замены РДТ устанавливаем стакан на место и проверяем давления топлива снова. В трех режимах. Показания манометра должны быть в норме. Если при установки на авто показания манометра снова упали, то идем дальше и скорее всего это форсунки.

Форсунки

Форсунки это последний вариант нестабильности давления топливной системы. Из-за износа или загрязнения они могут не держать давления топлива. Форсунки необходимо промыть. Как правильно и быстро промыть форсунки своими руками можно подробно ознакомиться в нашей статье. Если промывка форсунок не помогает — их следует заменить.

Видео о замере давления топлива

Вот и все полная диагностика топливной системы автомобиля Лада сделана. Надеемся, наша статья была вам полезна.

← Установка подогрева сидений Промывка форсунок →
Топливомеры для измерения давления топлива в инжекторном автомобиле

△

▽



Артикул: 5163

Назначение

    Измеритель давления топлива (топливомер)  и давления масла ТМ-20 используется для измерения давления в системах впрыска топлива инжекторных автомобилей ВАЗ и ГАЗ (8 и 16 клапанных), и некоторых иномарок. Также ТМ-20  используется для измерения давления в системах подачи масла для смазки элементов двигателя. Укомплектован наконечником с резъбой М14х1.5. Подходит для двигателей автомобилей ВАЗ, ГАЗ, Alfa Romeo, Citroen, Fiat, Lancia, Opel, Peugeot, Renault, Saab, Seat, Volvo и др.

Конструкция прибора

  • Манометр
  • Уплотнительная прокладка под манометр
  • Штуцер для манометра
  • Гибкий шланг
  • Штуцер с резьбовым наконечником
  • Уплотнительное кольцо
  • Переходник для подключения к топливной рампе
  • Тройник для врезки в топливопровод
  • Шланг для врезки в топливопровод
  • Кран сброса давления
  • Трубка для слива топлива

Порядок работы

    Внимание! При работе соблюдайте меры предосторожности. Не прикасайтесь к сильно нагревающимся частям автомобиля. Во время вращения коленчатого вала не вынимайте наконечник топливомера из отверстия датчика давления.  Во время подключения или отключения измерителя давления топлива к топливной рампе рекомендуется разложить вокруг места подключения ткань для того чтобы исключить возможность разлива бензина на горячие узлы двигателя. Перед началом работы ознакомьтесь с инструкцией.  Выполнять процедуру проверки лучше вдвоем.

Измерение давления топлива

    Прикрутите переходник для подключения к топливной рампе к штуцеру с резьбовым наконечником. Подключите измеритель давления топлива к измерительному порту (в автомобилях ВАЗ измерительный порт расположен на топливной рейке справа по ходу движения автомобиля). Поместите свободный конец трубки для слива топлива в бензостойкую емкость (объем емкости не менее 0.2 литра). Запустите двигатель
Стравите воздух из соединительного шланга, для этого откройте запорный клапан до тех пор, пока в сливной трубке не появится бензин. Проведите измерение давления топлива.
*при измерении давления топлива в топливной рампе необходимо придерживаться методики указанной заводом изготовителем. Величины давления топлива при разных оборотах необходимо посмотреть в документации изготовителя автомобиля.
Заглушите двигатель и убедитесь, что топливный насос не работает. Проверьте, что свободный конец трубки для слива топлива находится в бензостойкой емкости. Отверните клапан сброса, стравите давление и слейте остатки бензина. Закрутите клапан сброса ( не нужно прилагать чрезмерные усилия). Отсоедините измеритель от порта и вытрите остатки топлива.

Измерение давления масла

    Прогрейте двигатель до рабочей температуры. Выверните датчик давления масла или датчик контрольной лампы давления масла. Вставьте масломер в отверстие и заверните его. Уточните в документации производителя способ проверки давления масла: рабочую температуру, скорость вращения двигателя. Запустите двигатель и проведите измерение. Запишите результат измерения и сравните полученные результаты со значением указанным производителем автомобиля. Закончив измерения, заглушите двигатель. Подождите несколько минут, пока масло из масломера стечет в систему смазки. Открутите масломер и переходник и протрите их для удаления остатков масла. Поставите на место датчик давления масла или датчик контрольной лампы давления масла. Подсоедините провода, если они были ранее отключены. Для уточнения причины неисправности пользуйтесь специальной литературой по ремонту а/м.

Условия эксплуатации

    Во избежание выхода из строя необходимо оберегать прибор от ударов, механических повреждений. Не прикасайтесь манометром к горячим частям двигателя. Не допускайте попадания бензина и масла на прибор. Храните прибор в сухом помещении.

Технические характеристики

Диапазон измерения давления масла 0-0,6 МПа (0-6 кг/см2)
Цена деления манометра 0,01 МПа (0,1 кг/см2)
Диапазон рабочих температур -40 - 60 С
Параметры присоединительной резьбы М14х1.5
Параметры резьбы переходника подсоединения к топливной рампе 7/16-20 UNF (20 ниток на дюйм - шаг 1,27 мм)

Комплект поставки

Топливомер ТМ-20 с со шлангом и трубкой слива топлива 1 шт.
Уплотнительное кольцо 1 шт.
Переходник измерения давления топлива 1 шт.
Тройник для врезки в топливопровод 1 шт.
Шланг для врезки в топливопровод 1 шт.
Хомут 2 шт.
Упаковка-блистер 1 шт.
Инструкция по эксплуатации (на вкладыше в блистер) 1 шт.

Характеристики

Штрих код:4607154784662
Артикул:5163
Модель:ТМ-20
Производитель:ООО "НПП "ОРИОН СПБ"
Тип соединения:резьбовой
Модификация:гибкий
Диапазон измерения давления:0-0,6 МПа (0-6 кг/см²)
Цена деления манометра:0,01 МПа (0,1 кг/см²)
Размеры присоединительной резьбы:М14х1.5
Совместимость:ВАЗ, ГАЗ, иномарки
Индикатор:стрелочный
Материал корпуса:металл
Упаковка:блистер
Диапазон рабочих температур:-40° - +60°С
Гарантия:12 мес
5 Признаки неисправного датчика давления топлива (и стоимость замены в 2020 г.)

Обновлено

Датчик давления в топливной рампе (обычно известный как датчик давления топлива) используется во многих дизельных и некоторых бензиновых двигателях. , Этот датчик обычно расположен около середины топливной рампы и связан с блоком управления двигателем (ECU), который является центральным компьютером автомобиля.

Ищете хорошее онлайн руководство по ремонту? Нажмите здесь, чтобы увидеть 5 самых популярных вариантов.

Не следует путать с датчиком давления в топливном баке, который расположен внутри или сверху топливного бака.

Итак, что происходит, когда датчик давления в топливной рампе выходит из строя, и как вы узнаете? Продолжайте читать, чтобы увидеть, что делает датчик давления топлива и общие признаки, чтобы искать с неисправным датчиком давления топлива.

Что делает датчик давления топлива?

what is a fuel pressure sensor? what is a fuel pressure sensor?

Целью этого датчика является отслеживание давления топлива в топливной рампе.Когда датчик обнаруживает эту информацию, данные передаются в блок управления двигателем.

Оттуда компьютер проанализирует данные и внесет необходимые изменения во время впрыска топлива и количество впрыскиваемого топлива. Это учитывает оптимальные рабочие характеристики двигателя для текущих условий вождения.

Блок управления двигателем укажет правильное количество топлива, необходимое для двигателя. Если в камеру сгорания впрыскивается больше топлива, чем необходимо, экономия топлива ухудшается.

Кроме того, срок службы деталей, связанных с выбросами, уменьшается, а избыточные выбросы углерода выбрасываются в атмосферу.

Так как большинство автомобилей на дороге сегодня сделаны максимально безопасными для окружающей среды, это делает датчик давления в топливной рампе жизненно важным компонентом, который должен постоянно функционировать.

Топ-5 признаков неисправного датчика давления топлива

Если есть проблема с датчиком давления в топливной рампе, блок управления двигателем не сможет выполнять свою работу должным образом.Вот 5 самых распространенных признаков плохого датчика давления топлива.

# 1 - Check Light Engine

check engine light check engine light

Если датчик давления в топливной рампе неисправен, на панели приборов может загореться сигнальная лампа «Check Engine». Этот свет включается всякий раз, когда блок управления двигателем обнаруживает в транспортном средстве проблему, которая каким-то образом влияет на двигатель.

Это не всегда означает, что сам двигатель плохой, а скорее что-то другое в транспортном средстве, которое не позволяет ему выполнять свою работу должным образом.Возможно, вы сначала не будете знать, что это датчик давления в топливной рампе, но использование диагностического диагностического прибора часто может подтвердить проблему.

P0190, P0191, P0192, P0193 и P0194 являются наиболее распространенными кодами DTC, указывающими на проблему с датчиком топливной рампы.

# 2 - Трудность запуска двигателя

check engine light check engine light

Если у вас плохой датчик давления в топливной рампе, ECU не отправит нужное количество топлива в двигатель. Это затруднит запуск вашего транспортного средства.

Когда эта проблема возникает впервые, вероятно, потребуется несколько попыток запуска двигателя, прежде чем он запустится.Но по мере того, как проблема становится все хуже, потребуется все больше и больше попыток начать. В конце концов, двигатель вообще не запускается.

# 3 - Слабое ускорение

poor acceleration poor acceleration

Когда вы нажимаете на педаль газа, и автомобиль не разгоняется, как положено, у вас может быть плохой датчик давления топлива.

Блок управления двигателем не может должным образом передавать сигнал в топливную систему, поскольку он получает неточную информацию от датчика.Это означает, что он не будет знать, как удовлетворить потребности в топливе, предъявляемые к двигателю.

# 4 - Остановка

instrument cluster not working instrument cluster not working

Остановка двигателя может произойти из-за плохого состояния датчика давления в топливной рампе. Вы будете за рулем, и вдруг ваш двигатель заглохнет. Он также может заглохнуть на холостом ходу.

Это сделает вождение чрезвычайно трудным (и опасным), и это должно мотивировать вас сделать что-то с этим. Немедленно доставьте свой автомобиль в ближайший автомагазин и замените датчик, если это окажется причиной.

# 5 - плохой запас топлива

bad fuel economy bad fuel economy

Если ваш датчик давления топлива работает не так, как должен, вы заметите значительное снижение расхода топлива и пробега.

Либо ваш блок управления двигателем будет отправлять слишком много топлива или недостаточно топлива через топливную рампу и в камеру сгорания. Вы быстро заметите больше поездок на заправку и больше денег из своего кармана.

Эти более крупные автомобили обычно заметят снижение экономии топлива.Например, экономия топлива двигателя Duramax будет затронута более заметно, чем что-то вроде Honda Civic.

Расходы на замену топливного датчика

fuel pressure sensor replacement cost fuel pressure sensor replacement cost

Стоимость замены датчика давления в топливной рампе может значительно отличаться в зависимости от марки и модели вашего автомобиля. В среднем рассчитывают заплатить от 200 до 340 долларов за замену датчика давления в топливной рампе.

Только запасные части обойдутся вам примерно в 60-100 долларов, а затраты на замену датчика будут стоить от 140 до 240 долларов.

Конечно, вы обычно будете платить больше, когда у вас есть дилерский центр, выполняющий работу по сравнению с независимым механиком. Если у вас нет достаточного опыта по ремонту авто, вы не должны пытаться заменить себя в большинстве случаев.

Как проверить регулятор давления топлива

Если вы научитесь тестировать регулятор давления топлива (FPR), вы можете сэкономить деньги на ремонте и быстрее начать работу. Регулятор давления топлива обычно выходит из строя одним из двух способов: когда он не удерживает давление, он подает слишком мало топлива в двигатель, вызывая состояние обедненной смеси (низкого давления); когда FPR застревает и создает большее давление, чем должно, это заставит инжекторы подавать слишком много топлива, вызывая состояние богатой смеси (высокое давление).Изношенная пружина или клапан, протекающая диафрагма или отсутствие разрежения в регуляторе давления могут стать причиной этих условий.

Распространенные плохие симптомы FPR включают тяжелый запуск, пропуски зажигания, срыв и нерешительность.

Однако другие изношенные или вышедшие из строя компоненты, такие как топливный фильтр, топливный насос и проблемы с автоматической коробкой передач, также могут вызывать симптомы, аналогичные неисправному регулятору давления. Таким образом, вам нужен способ устранения неполадок регулятора в вашем автомобиле, когда вы подозреваете неисправность.

Здесь вы найдете несколько тестов, которые вы можете провести дома, используя датчик давления топлива, довольно недорогой инструмент. Если у вас нет этого датчика, вы можете купить его в местном магазине или через Интернет.

I. Проверка утечек топлива из FPR

Самый простой способ проверить FPR - это использовать датчик давления топлива. Но сначала вы начнете свои тесты с быстрой предварительной проверки:

1. Откройте капот и установите регулятор давления топлива на одном конце топливной рампы.Эта направляющая удерживает топливные форсунки на месте. Стандартный регулятор представляет собой небольшой металлический цилиндр с тонким вакуумным шлангом, соединенным сверху. Кроме того, вы можете увидеть входящий топливопровод и подключенный к нему топливопровод в зависимости от конкретной конфигурации.

Примечание: тенденция на более новых моделях транспортных средств заключается в размещении регулятора давления топлива внутри топливного бака как часть топливного насоса в сборе. Таким образом, вы не найдете регулятор или возвратный топливопровод на этих моделях. Компьютер помогает поддерживать давление вместе с регулятором давления.

2. Проверить герметичность соединения вакуумного шланга. Свободный шланг не позволит регулятору работать должным образом. Также проверьте шланг на наличие повреждений и износ. Затем отсоедините вакуумную линию от регулятора.

3. Если вы видите какие-либо признаки топлива в вакуумной магистрали, мембрана внутри регулятора давления имеет утечку, и вам необходимо заменить регулятор. В противном случае продолжите с этим тестом.

Примечание: попробуйте выполнить этот тест сразу после того, как вы поехали на машине по шоссе, что помогает выявить небольшие утечки топлива.

II. Как проверить регулятор давления топлива

1. Найдите клапан Шредера. Большинство современных систем впрыска топлива оснащены шредером или испытательным клапаном, расположенным на топливной рампе. Клапан похож на воздушный клапан на ваших шинах.

2. Подключите датчик давления топлива к клапану Шредера или испытательному отверстию. Если ваша система не имеет этого клапана или имеет более старую топливную систему, проверьте руководство по ремонту для вашей конкретной модели автомобиля, чтобы найти лучший способ подключения датчика к системе.

Примечание: , если тестового порта нет или у вас нет подходящего адаптера, снимите клапан тестового порта и подключите манометр напрямую; или отсоедините впускной топливопровод и подсоедините Т-образный переходник. Затем снова подсоедините топливопровод и подсоедините манометр к Т-переходнику.

3. Затем найдите спецификацию давления в топливной системе для вашей конкретной модели с включенным и выключенным двигателем. Посмотрите этот номер в руководстве по ремонту вашего автомобиля.

4. Запустите двигатель и дайте ему поработать на холостом ходу (или попросите помощника запустить двигатель на несколько секунд, если двигатель не запускается).Затем выключите двигатель.

5. Соблюдайте указатель давления топлива во время работы двигателя и после его выключения. Давление топлива должно соответствовать спецификациям как при работающем двигателе, так и после его выключения.

Примечание : При проведении этого теста также снимите вакуумную линию при работающем двигателе. Это должно вызвать повышение давления. В противном случае есть проблема с FPR.

6. Запишите показания манометра.

7. Сравните ваши показания со спецификацией в вашем руководстве по ремонту.

  • Если ваши показания манометра ниже, чем спецификация во время работы двигателя (давление снижается быстро или через несколько минут, или не нарастает), вам необходимо проверить топливный насос (если насос не работает на с достаточной скоростью), топливный фильтр (ограниченный или забитый) или антидренажный клапан (неисправен - слив топлива обратно в топливный бак) на узле топливного насоса. Продолжить чтение.
  • Если давление топлива начинает падать вскоре после выключения двигателя, возможно, у вас негерметичная форсунка, негерметичный антидренажный клапан в блоке топливного насоса или проблемы с самой FPR.
  • Если вы обнаружили низкое давление и не заменяли топливный фильтр более года (или с интервалом, рекомендованным в руководстве по эксплуатации вашего автомобиля), рекомендуется заменить фильтр и повторить проверку снова. Возможно, проблема в засоренном или частично засоренном фильтре. После установки нового топливного фильтра, если давление все еще слишком низкое или система теряет давление после выключения двигателя, перейдите к следующему разделу Проверка максимального давления.
  • Если показания вашего манометра превышают технические характеристики, и вы знаете, что вакуумная линия находится в хорошем состоянии, правильно подключена и не засорена, скорее всего, виноват ваш FPR.

III. Тестирование на максимальное давление

Вы хотите провести этот тест, если ваш предыдущий тест показал низкое давление в топливной системе после выключения двигателя. Проверка может помочь определить точку отказа, если ваш топливный фильтр не забит или требует замены.

Этот конкретный тест похож на предыдущий. Вы будете использовать свой датчик давления топлива. Но на этот раз вы попытаетесь найти вероятный источник низкого давления в топливной системе.

1. Подсоедините датчик давления топлива к топливной системе, как вы это делали в предыдущем разделе.

2. Теперь поместите ветошь над линией подачи топлива (шланг), а другую ветошь над линией возврата топлива (шланг). Если вам нужна дополнительная помощь, чтобы найти эти линии, обратитесь к руководству по ремонту для вашей конкретной модели автомобиля.

3. Попросите помощника запустить двигатель, дайте ему поработать несколько минут на холостом ходу, а затем выключите его.

4. Когда двигатель выключится, используйте пару скользящих соединений или плоскогубцев тисков, чтобы сжать и заблокировать входную и обратную линии.Тряпка должна находиться между плоскогубцами и топливопроводом, чтобы не повредить шланг.

5. Обратите внимание на показания манометра топлива на несколько минут.

  • Если давление остается стабильным, вы можете ошибаться, если, возможно, в противоотводном клапане топливного насоса.
  • Если давление все еще падает, у вас либо негерметичная топливная форсунка, либо плохой FPR.

Проверьте видео в начале этого раздела, чтобы иметь представление о том, как выполнить тест максимального давления.

Как видите, тестирование регулятора давления топлива может быть простым процессом.С помощью манометра, довольно недорогого инструмента, вы можете узнать, нужно ли вам заменить регулятор или сконцентрироваться на других компонентах или системах. Если вам необходимо заменить регулятор, обратитесь к разделу «Как заменить регулятор давления топлива», где вы найдете инструкции по установке нового. Однако в большинстве случаев вы узнаете, что основной причиной является устройство, нуждающееся в обслуживании. И часто вы можете заменить неисправный или изношенный компонент самостоятельно и сэкономить немного денег, заплатив за ремонтную мастерскую.

,
Система впрыска Common Rail Система контроля давления
Система контроля давления в системе впрыска Common Rail

Ханну Яяскляйнен, Алессандро Феррари

Это предварительный просмотр статьи, ограниченный некоторым начальным содержанием. Полный доступ требует подписки DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Аннотация : Существует несколько подходов к контролю давления в общей магистрали. Одним из ранних методов захода на посадку было подача большего количества топлива, чем необходимо, к общей топливной рампе и использование клапана управления давлением для разлива избыточного топлива обратно в топливный бак.Более предпочтительным подходом является дозирование топлива в насосе высокого давления, чтобы минимизировать количество топлива, находящегося под давлением до давления в рампе. Разнообразные дозаторы топлива могут быть использованы для последующего использования. Некоторые практические реализации Common Rail используют оба подхода со стратегией управления в зависимости от условий работы двигателя.

Введение

Производственные топливные системы Common Rail оснащены замкнутой системой управления высокого давления, которая стабилизирует давление в рампе в пределах относительно небольшого запаса по отношению к номинальному значению, указанному электронным блоком управления для данного режима работы двигателя.Насос поддерживает давление в рампе за счет непрерывной подачи топлива в общую рампу. Это давление контролируется датчиком давления, а разница между номинальным значением давления в рампе и измеренным является входным сигналом для контроллера. В терминологии управления давление в рампе - это выход системы , в то время как положение привода, используемого для управления давлением в рампе, - это вход системы .

Существует несколько подходов для контроля давления в общей топливной рампе.Одним из способов является подача большего количества топлива, чем необходимо, к общей топливной рампе и использование регулятора высокого давления - обычно называемого клапаном регулирования давления - в контуре высокого давления, чтобы разлить избыточное топливо обратно в топливный бак. При таком подходе положение клапана регулирования давления является входом системы управления. Хотя этот подход использовался исключительно в некоторых ранних системах впрыска топлива, таких как системы с насосами Bosch CP1 (Рисунок 1 и Рисунок 2), это может привести к низкой эффективности и чрезмерно высокой температуре возврата топлива.

Другой подход заключается в измерении топлива в насосе высокого давления, чтобы гарантировать, что только то количество топлива, которое требуется инжекторам, подается в общую топливную рампу. Возможен ряд подходов к дозированию насосов. Один из распространенных подходов - это дозирование топлива, закачиваемого в насос (дозирование на входе) с помощью впускного дозирующего клапана (IMV) некоторого типа - иногда его также называют просто дозирующим клапаном (FMV). Другой подход заключается в том, чтобы позволить насосу втягивать неконтролируемое количество топлива и измерять расход нагнетания насоса (дозирование на выходе) с помощью клапана, такого как выпускной дозирующий клапан (OMV).Другим средством является изменение эффективного рабочего объема насоса высокого давления. Тщательно контролируя количество топлива, поступающего в насос, и избегая сжатия избыточного топлива до высокого давления, можно повысить гидравлическую эффективность системы впрыска топлива и избежать возникновения чрезмерно высоких температур топлива. Однако следует отметить, что дозирование топлива на впрыскивающем насосе не может избежать необходимости в регуляторе высокого давления. Регулятор давления все еще может быть использован для обеспечения некоторой регулировки давления в рампе.

Клапан регулирования давления

Клапан регулирования давления (PCV) для контроля давления в рампе может быть расположен на одном конце рейки (насос-внешний PCV), рисунок 1, или на выходе насоса (насос-интегрированный PCV), рисунок 2. Внешний насос PCV ведет к более низкие затраты на изготовление насоса, но близость регулятора к инжекторам может привести к дополнительным помехам в динамике инжектора. В решении PCV со встроенным насосом топливо, регулируемое регулирующим клапаном, присоединяется к потоку утечки из насосных камер, а также к топливу, протекающему в контурах охлаждения и смазки насоса.Этот объединенный поток выпускается из насоса и возвращается в топливный бак.

Рисунок 1 . Система впрыска дизельного топлива Common Rail с клапаном контроля давления, расположенным на рампе

(Источник: Bosch)

Рисунок 2 . Насос Bosch CP1 со встроенным клапаном контроля давления

(Источник: Bosch)

Регулирование давления в рампе с помощью PCV по своей природе происходит быстро из-за близости входа системы (PCV) и выхода системы (датчик давления в рампе). Другими словами, система не включает задержку, возникающую в результате прохождения топлива через насос высокого давления, как это было бы в случае некоторых подходов к дозированию насоса.

###

,
Симптомы неисправного или неисправного датчика топливной рампы

Датчик топливной рампы, обычно называемый датчиком давления топлива, является компонентом управления двигателем, который обычно используется в дизельном топливе и некоторых автомобилях с впрыском бензина. Он является частью топливной системы автомобиля и предназначен для контроля давления топлива в топливной рампе. Датчик посылает этот сигнал на компьютер, который затем использует его для регулировки топлива и времени автомобиля. Когда у датчика есть проблема, это может вызвать проблемы с работой транспортного средства.Обычно неисправный или неисправный датчик топливной рампы вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Трудный старт

Одним из первых признаков потенциальной проблемы с датчиком топливной рампы является жесткий запуск. Неисправный датчик топливной рампы может посылать неточный сигнал в компьютер, что может привести к затруднению запуска двигателя. Для запуска двигателя может потребоваться несколько проворачиваний дольше, чем обычно, а в более серьезных случаях запуск может вообще не начаться.

2.Снижение мощности, ускорение и эффективность использования топлива

Другим признаком потенциальной проблемы с датчиком топливной рампы автомобиля являются проблемы с работой двигателя. Неисправный датчик направляющей может привести к нарушению воздушно-топливного отношения и вызвать проблемы с производительностью транспортного средства, такие как снижение мощности, ускорения и эффективности использования топлива, а в некоторых случаях даже может произойти остановка.

3. Проверьте, загорается ли лампа двигателя

Подсветка контрольной лампы двигателя - еще один признак потенциальной проблемы с датчиком топливной рампы.Если компьютер двигателя обнаруживает проблему с сигналом или цепью датчика топливной рампы, он выключает контрольную лампу двигателя, чтобы уведомить водителя о проблеме. Индикатор Check Engine также может быть активирован по целому ряду других проблем, поэтому настоятельно рекомендуется проверить компьютер на наличие кодов неисправностей.

Хотя датчики топливной рампы встречаются не на всех транспортных средствах, но на тех, на которых они установлены, они играют важную роль в функциях управления двигателем. Если ваше транспортное средство отображает какие-либо из перечисленных выше симптомов или вы подозреваете, что у вашего датчика топливной рампы может быть проблема, обратитесь к специалисту, например одному из YourMechanic, для диагностики автомобиля, чтобы определить, следует ли заменить датчик.

,
