Что такое развал-схождение? Как часто нужно делать развал-схождения

Сход-развал (развал-схождение) – это регулировка колес автомобиля относительно кузова, которая предполагает два этапа: сход и развал. Именно от того, насколько правильно отрегулированы колеса, зависит управляемость машины и, как следствие, Ваша безопасность. Плохое вхождение в поворот, быстрый износ резины – это лишь некоторые последствия неграмотного выполнения развал-схождения.

Ранее регулировка колес производилась при помощи специальных свесов. Однако сегодня на смену им пришли современные стенды, оснащенные оптическими датчиками. Они позволяют провести компьютерную диагностику и получить максимально точные значения.

В этой статье Вы узнаете, что такое сход и развал и зачем они нужны, а также прочтете о том, когда стоит выполнять регулировку угла колес и почему это следует доверить опытному мастеру.

Что такое развал?

Развалом называют угол, который образуется между плоскостью колеса и вертикальной прямой.

Иными словами, это отклонение колеса по вертикали.

Положительный развал отмечается тогда, когда верхние части колес, расположенных на одной оси, находятся дальше друг от друга, чем нижние. Такой развал намеренно настраивается на грузовых автомобилях. Дело в том, что при нагрузке колеса выходят в ноль.

Об отрицательном развале говорят тогда, когда верхние части колес, размещенных на одной оси, находятся ближе друг к другу, чем нижние. Такой развал характерен для спорткаров: он позволяет максимально устойчиво входить в повороты на высокой скорости.

Когда расстояние между верхними и нижними частями колес на одной оси одинаковое, говорят о нулевом развале. Именно в этой ситуации гарантируется минимальный износ резины.

Что такое схождение?

Термином «схождение» обозначают угол между плоскостью вращения колеса и продольным сечением авто. Если передние части колес находятся ближе друг к другу, чем задние, отмечается

положительное схождение. Если задние части колес находятся ближе друг к другу, чем передние, говорят об отрицательном схождении.

Неправильное схождение гораздо больше влияет на износ шин, чем неправильный развал.

Как понять, что регулировка углов установки колес (передних или задних) неправильная?

Неправильный сход-развал дает о себе знать следующими признаками:

• Колеса «визжат» при прохождении поворотов даже на небольшой скорости.
• Чтобы автомобиль двигался прямо, руль нужно немного отклонить влево или вправо.
• Если Вы отпустите руль, то машина начнет двигаться вправо или влево.
• Резина очень быстро изнашивается.
• Руль плохо возвращается в первоначальное положение после прохождения поворота.

На что влияет сход-развал?

Правильно отрегулированный угол колес обеспечивает Вашему автомобилю устойчивость на любом покрытии и образцовую управляемость. Также минимизируется износ шин, снижается вероятность заноса и повышается топливная экономичность.

Последствия неправильного развала-схождения

Неопытные автолюбители нередко решают справиться с проблемой самостоятельно. Специалисты крайне не рекомендуют так делать, поскольку от Ваших действий зависит безопасность всех участников дорожного движения.

Если на сухом полотне авто остается более-менее управляемым, то на мокром или обледенелом покрытии его сильно «заносит» вправо и влево. Чтобы удержать машину, приходится постоянно корректировать направление движения рулевым колесом. Такое непредсказуемое поведение существенно повышает вероятность ДТП. Кстати, неправильная настройка углов колес довольно часто становится причиной выезда транспортного средства на встречную полосу и серьезных аварий.

Когда делать развал-схождение колес?

Эксперты советуют выполнять регулировку углов колес каждые 20 тысяч километров пробега. Выполнить развал-схождение внепланово придется после:

• Попадания колеса в большую яму, что привело к деформации диска.
• Изменения дорожного просвета вследствие установки укороченных пружин или «домиков».
• Замены шаровых опор, рулевого наконечника, ШРУСа.

А вот после замены шин, стабилизаторов и амортизаторов выполнять развал-схождение необязательно.

Как делают сход-развал?

Прежде чем приступить к регулировке угла колес, опытный мастер выполняет ряд подготовительных мероприятий:

• Осмотр авто, диагностика ходовой части и проверка давления в шинах.
• Определение компенсации биения обода колеса.
• Общая диагностика геометрии ходовой части. На этом этапе специалист выявляет дефекты, которые влияют на управляемость и устойчивость авто вне зависимости от развала-схождения.

Если автомобиль успешно прошел все испытания, осуществляется регулировка развал-схождения при помощи современного оборудования. По окончании манипуляций Вы получаете распечатку с характеристиками: угол развала правого и левого колеса (для обеих подвесок) и угол схождения, угол движения авто и др. Здесь указаны значения до и после регулировки.

Полный комплекс услуг по техническому обслуживанию автомобилей (в том числе и регулировка развала-схождения) оказывают специалисты автосервисов официального дилера Peugeot FAVORIT MOTORS. В нашем распоряжении – инновационная техническая база и профессиональный инструмент. Все мастера техцентров прошли аттестацию Peugeot. При выполнении работ мы используем только оригинальные запчасти и расходные материалы и руководствуемся установленным производителем регламентом. К Вашим услугам – доступные цены, интересные акции и программа лояльности.

Как делается развал-схождение осей автомобиля

Узнать о том, как делать развал-схождение, мечтают многие автомобилисты, волею судьбы оказавшиеся за городом. Что делать им, если они оказались там, где нет стенда для регулировки колёсной базы и ничего о нём даже не слышали. А знаете ли вы, что буквально несколько лет назад развал проводился своими руками и являлся обыденной операцией на автомобиль. Хотя в те времена машины были попроще, но всё же.

Регулировка развала-схождения в автосервисе

Информация, которую обязательно нужно знать

Если вдруг вы оказались в далёком населённом пункте, где отсутствует автосервис, и произошла поломка, не отчаивайтесь. Даже если нужно будет собственноручно заменить амортизатор или отремонтировать подвеску, после чего провести обязательно развал-схождение колёс, воспользовавшись этой инструкцией, можно всё проделать самому.

В первую очередь необходимо будет найти какой-нибудь гараж. Подойдёт, например, помещение бывшего совхоза, где, правда, стенда не отыскать, но линейку, хоть и стародавнюю, для регулировки угла схождения найти будет можно.

Для чего это нужно

Прежде чем провести операцию, следует знать, а зачем это нужно. Разве нельзя, не регулируя угла, доехать до ближайшего города, где в автосервисе опытные мастера за дело возьмутся? Оказывается, всё не так просто. Доехать можно, но вот каким образом? Неправильный развал приведёт к тому, что даже несколько километров езды способны привести к облысению протектора на одном колесе.
Кроме этого, управлять таким автомобилем очень сложно и опасно.

Что такое положительный и отрицательный развал-схождение

Параметры, которые обязан знать каждый водитель

Что такое развал? Не каждый автомобилист, даже проехавший много километров, это знает. А между прочим, развалом колёс называют угол, находящийся поперёк плоскости вращения и вертикалью колеса. Если этот угол будет меньше нормального значения, колесо будет направлено внутрь вертикали верхней части. Если же угол будет больше, колесо будет смотреть наружу, относительно вертикали.

Что касается схождения колёс, то им называют угол, находящийся между плоскостью вращения колеса и направления движения. Измеряется такой угол в градусах или же в миллиметрах.

Поперечный и продольный угол

Кроме вышеописанных параметров, водитель должен знать и о различных углах наклона оси.

Так, поперечным углом наклона называется величина, которая измеряется между проекцией оси поворота относительно вертикали поперечной плоскости колеса.

Напротив, продольным углом наклона оси называют величину, которая находится между вертикалью и проекцией оси поворота колеса на продольной плоскости. Такой угол ещё называют кастром, и он должен быть равен 6 градусам. И после проведения правильной регулировки кастр обеспечит самовыравнивание колёс за счёт скорости.

Инструкция — как провести операцию своими руками

Стенд регулировки развала-схождения

Для проведения операции понадобятся следующие инструменты и составляющие:

• стандартный набор инструментов автомобилиста;
• ровная бетонная площадка, желательно со смотровой ямой;
• шнур-отвес;
• линейка;
• мел.

Для начала выставляем колёса в положение прямо. Регулируем рулевым колесом, стоя сбоку автомобиля и следя за колёсами. Делаем мелом отметки сверху и снизу колеса по диаметру.

Далее, берём шнур-отвес и прикладываем его к крылу, измеряя расстояние от верхнего и нижнего края диска до места прикладывания отвеса.

Разница между величинами расстояния должна быть равной плюс/минус 3 мм.

После этого нужно будет прокатить автомобиль немного вперёд так, чтобы меловые метки повернулись на 90 градусов. Снова повторяем замер, таким же образом, как и ранее.

В видео рассказывается о том, что такое развал-схождение и как происходит регулировка:

Эта повторная процедура проводится в целях чистоты замера, ведь ни крыло, ни площадка, ни само колесо идеально ровной точкой отсчёта считаться не может.

После этого нужно будет снять колесо. А затем отпустить болты крепления кронштейна поворотного кулака и амортизатора. Поворотный кулак после этого нужно сдвинуть наружу или внутрь на то расстояние, которое мы получили в процессе замера.

После чего колесо и кронштейн ставим на место.

Проведённая процедура поможет правильно установить угол развала колеса.

И даже здесь погрешности разрешаются, но они должны быть следующими:

Угол схождения колёс и его регулировка

Сход-развал проводят и путём регулировки схождения колёс. Для этого используют специальную телескопическую линейку. Опять же нужно работать на идеально ровной площадке и установить колёса в направлении «прямо».

Теперь уже на внутренней стороне покрышки, ближе к диску, ставим метки мелом. Устанавливаем линейку таким образом, чтобы она не касалась никаких деталей подвески, кузова и т. п., но упиралась концами в метки. Затем линейку фиксируем. При этом «0» нужно будет сопоставить с неподвижным указателем шкалы.

Видео — как правильно делается развал-схождение:

Автомобиль прокатываем немного вперёд, и линейка смещается при этом назад, опять же не касаясь никаких деталей. Проверяем показания. Если расстояние между колёсами стало меньше, нужно укоротить рулевые тяги. Если же стало больше, рулевые тяги нужно удлинить. Длина тяг регулируется с помощью специальной муфты.

Проведённая таким образом регулировка позволит благополучно добраться до ближайшего автосервиса.

Когда нужно проводить регулировку угла?

Вышеописанная инструкция поможет провести самостоятельно замеры и регулировку. Но знать, когда нужно проводить такую операцию, тоже очень важно.

Обычно после замены любой детали подвески автомобиля эта операция должна быть проведена. Незаметный невооружённым глазом крен вызывает, к примеру, замена верхней опорной чашки даже одной стойки. Около двух миллиметров даёт такой крен, а это уже повод к незамедлительной операции по регулировке угла.

Если есть возможность, то автомобиль следует регулярно ставить на стенд, где специалисты проведут необходимые измерения. Незаметные на ощупь люфты и многое другое мастер на таком стенде быстро найдёт и предложит провести соответствующие работы.

Подвеска

Подвеска автомобиля — важная его деталь. И если даже вы ничего с ней не делаете и ездите сверхаккуратно, всё равно со временем она просядет. Из-за этого уменьшится дорожный просвет. Сама подвеска устроена таким образом, что от положения колеса будет зависеть и угол схождения и развала. Поэтому раз в год, обычно весной, опытные водители всегда проверяют и при необходимости регулируют угол развала.

Новые пружины

В случае если на автомобиль были поставлены новые пружины, развал следует отрегулировать сразу же после ремонта. А потом опять через месяц. Это делается из-за того, что дорожный просвет за это время уменьшается на два-три сантиметра. И желательно менять пружины до зимы, чтобы из-за постоянно меняющихся углов развала свести к минимуму износ протектора.

Клиренс

Регулировку углов развала следует проводить и после изменения клиренса с помощью проставок или других приспособлений. После того как колёса сменяются на размер больше или меньше, проводить развал не нужно, так как от этого углы не меняются. Но ставить на автомобиль колёса или диски разного размера крайне не рекомендуется!

Кроме того, развал-схождение принято делать, после того как на автомобиль и его заднюю ось было установлено тяжёлое оборудование весом 30 кг и больше. Или в случае когда был установлен груз весом 100 кг на переднюю ось, регулировка углов также должна быть проведена.

Вышеописанная инструкция поможет не только научиться делать развал своими руками, но и неплохо сэкономить. Как известно, цена на такие услуги в автосервисах высокая. Хотя раз год можно провести осмотр на 3D-стенде развала-схождения, где специалисты выявят неисправности.

Развал-Схождение: как делается и для чего нужен

    Уже давно мне было интересно разобраться с такой автомобильной услугой, как «Развал-Схождение». Тем более в этой области я ощущал себя полным невежой, сам никогда к ней не обращался. Поглядывал, что шины изнашиваются равномерно и успокаивался. Чтобы лучше понять, что же это такое я обратился к мастеру Сергею, которого посоветовали участники клуба АвтоГродно.













    Итак, мастерская Сергея оказалась на Южном рынке и представляет из себя бокс, внутри которого стенд регулировки углов установки колес.

    Как пояснил Сергей, у него лазерный стенд 5-го поколения и на нем можно «настроить» любой автомобиль. Стенд состоит из 4-х измерительных блоков и вычислительного центра.







    Приступим к регулировке:







При установке датчиков, их измерительная плоскость должна идеально совпадать с плоскостью вращения колеса, иначе эта погрешность скажется на точности регулировок.





Схождение:







Справка: Схождение — это угол между продольной осью автомобиля и плоскостью вращения колеса (угол α). Величина схождения влияет на прямолинейность движения. На передней оси переднеприводных автомобилей схождение делают нулевым или немного отрицательным.

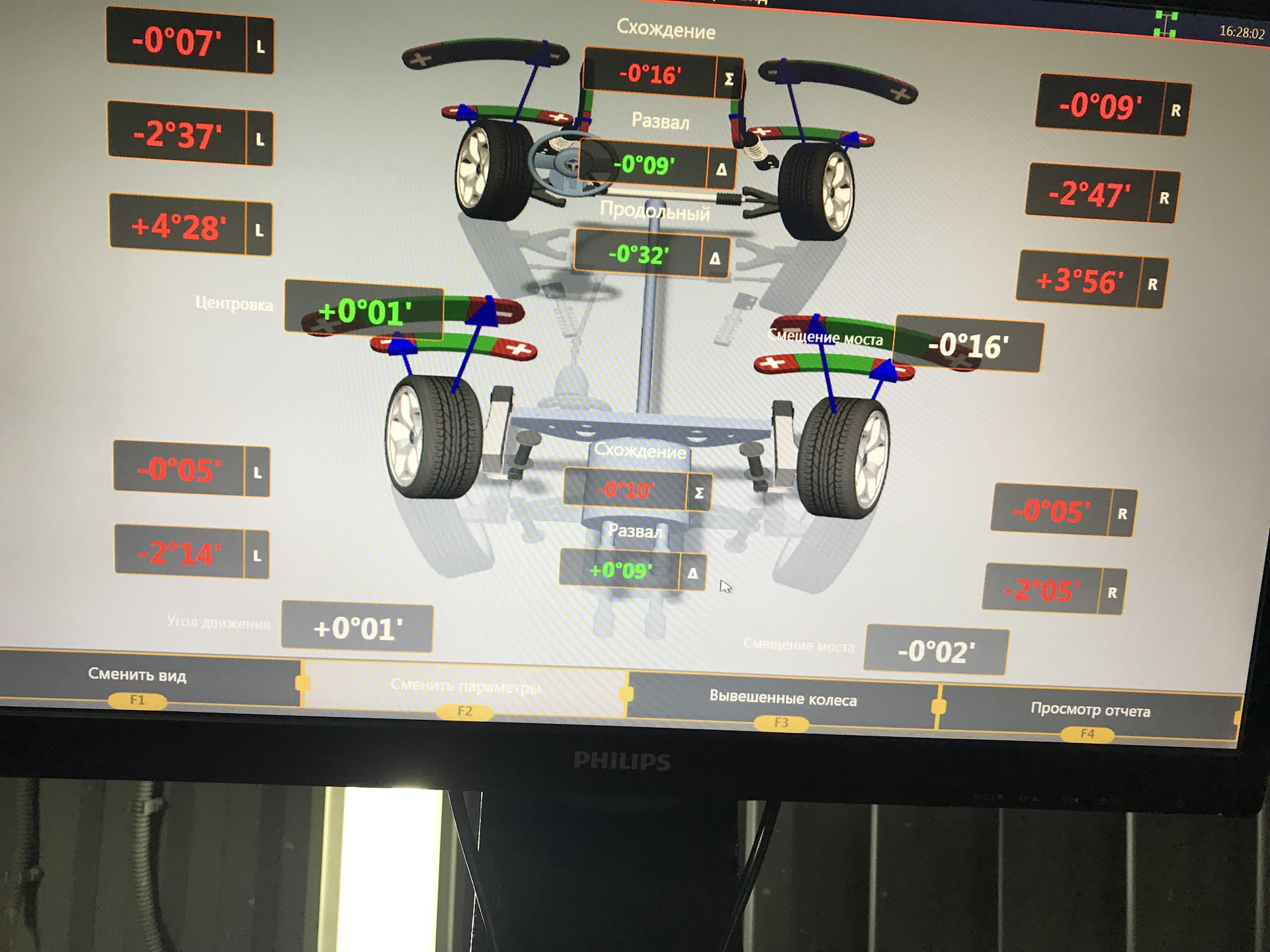

    Компьютер считывает информацию с каждого колеса и показывает на каком колесе какое отклонение.





Данный Рено Меган Сценик, проехав 1 км по прямой линии, сместится на 4 м в сторону. Это допустимо.

    При регулировке автомобиля, сначала нужно выставить заднюю часть, которая более жесткая, нежели передняя.





    Все схождение регулируется рулевой тягой. Тяга прикручена к рейке, она вкручивается или выкручивается в зависимости от положительного или отрицательного показания компьютера.





Рено Меган Сценик







Фольксваген Пассат Б3

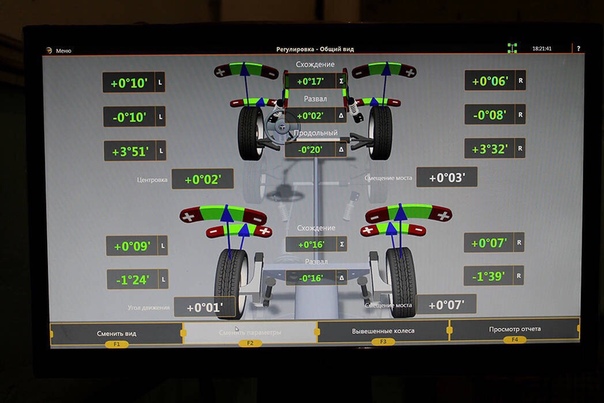

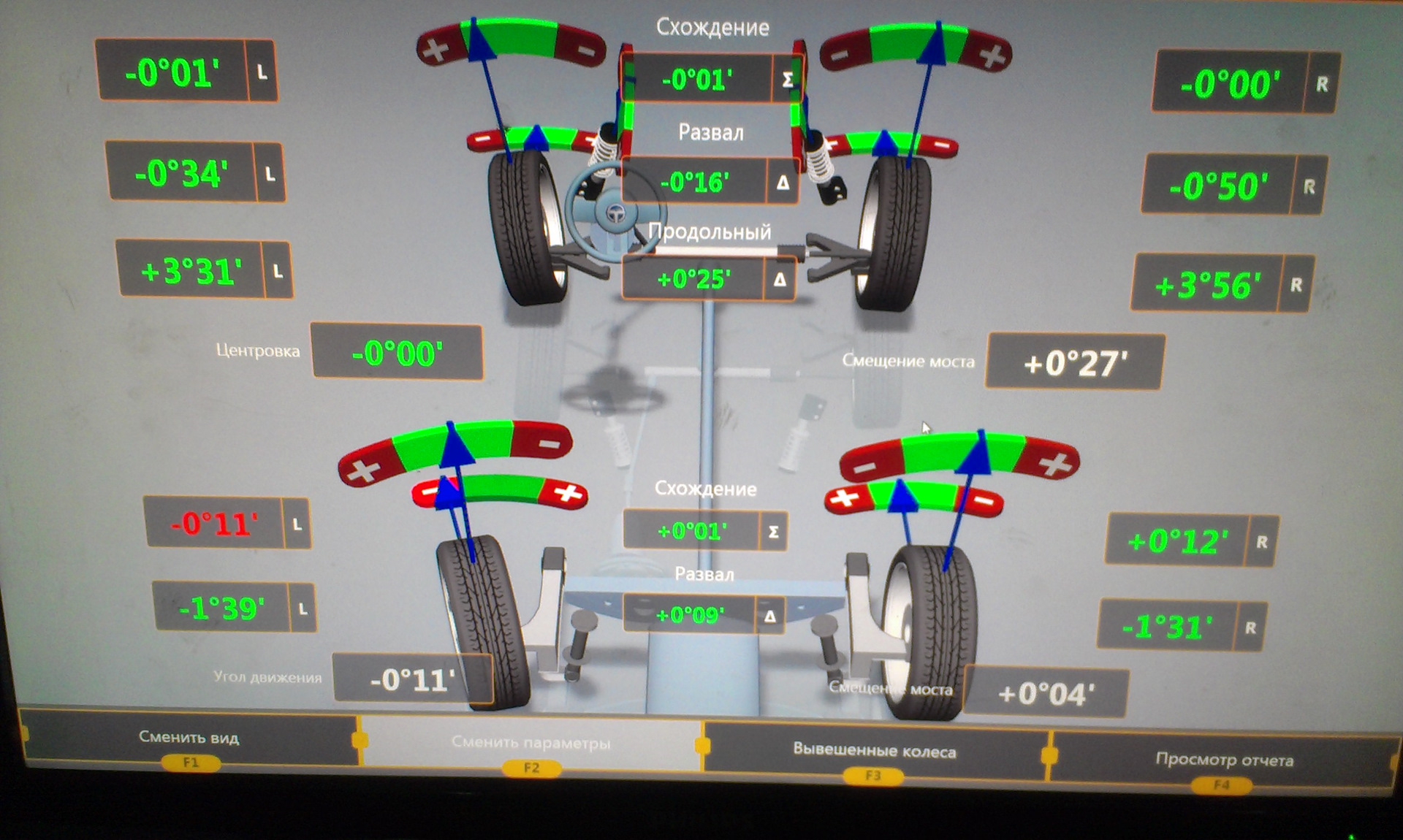

    Компьютер в реальном времени показывает, насколько мастер изменил значения.

    Далее необходимо повращать руль – создать видимость поворота и повторить измерения. При необходимости провести повторную настройку.





Совет от Сергея:     После замены рулевой рейки, важно посчитать кол-во витков и с каждой стороны оставить равное кол-во витков. В противном случае в одну сторону руль будет делать 2 оборота, а в другую 2,5, например.





Развал:



Справка: Развал — угол наклона колес по отношению к дороге в вертикальной плоскости (угол γ). Как правило, у передних колес современных автомобилей развал нулевой или положительный, то есть верхняя часть колеса немного наклонена наружу. Но на гоночных автомобилях развал делают отрицательным.



На испытании все того же Сценика, компьютер показал, что передняя часть в норме, а вот сзади есть смещение моста.

    Чтобы узнать, почему из-за чего появилось это смещение — нужно задаться целью, обычно подлежит замене амортизатор (тросион). В данном случае правый.



     Развал регулируется либо эксцентриками на оси рычага, либо стойками:







    В Сценике Развал по заводу не поддается регулировке. Таких автомобилей, на самом деле, много. Это показал и компьютер:





    К примеру, у распространенных ФВ Пассатов: у 3-го и 4-го развал регулируется стойками, а уже у 5-го и 6-го не регулируется, выставлен по заводу.

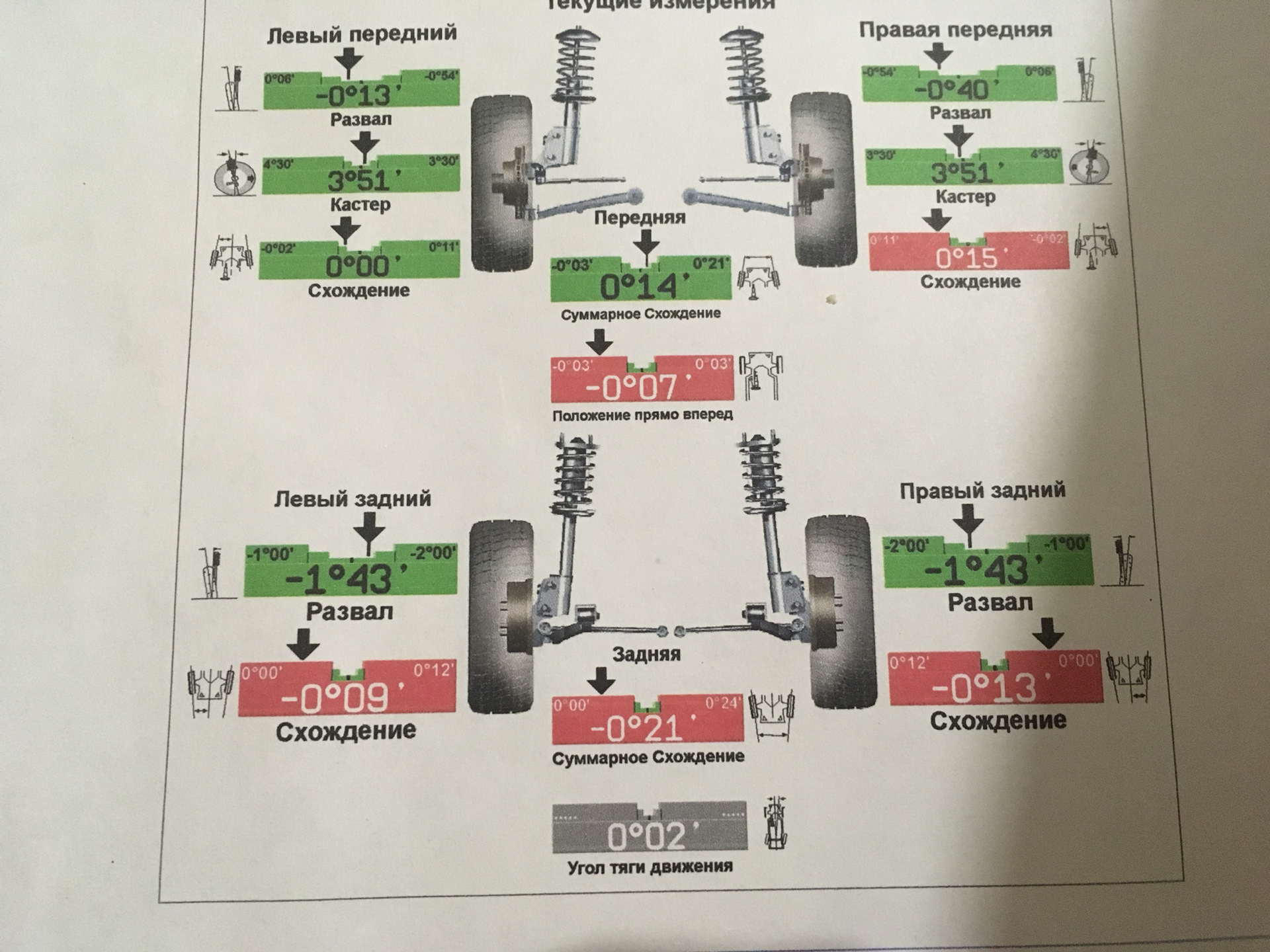

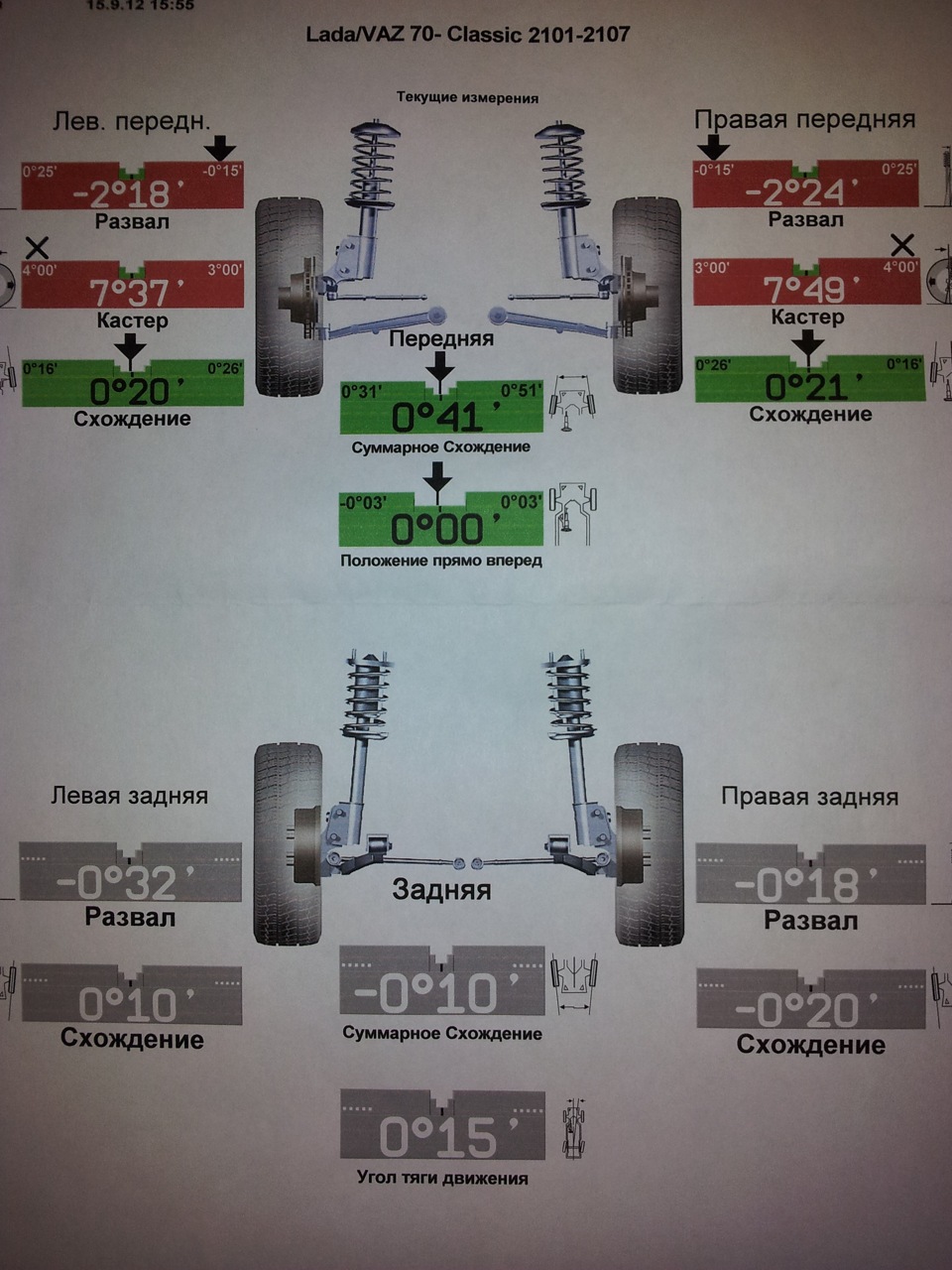

    После настроек, конечный результат выводится на экран и клиенту выдается распечатка всех значений:





Компьютер позволяет вести базу каждого клиента:







    Пора, пожалуй, ответить на главный вопрос темы: когда НУЖНО делать Развал-Схождение в автомобиле?
        1.    Резина начала неравномерно изнашиваться. В народе говорят: начало есть резину.
        2.    Автомобиль начал ехать криво, смещаться от прямолинейного движения.
        Интересно, что эти два пункта не взаимосвязаны!

    Когда ЖЕЛАТЕЛЬНО делать Развал-Схождение:
        1.    После замены какой-либо детали подвески.
        2.    При переобувки с лета на зиму и наоборот. До посещения шиномонтажа или после – роли не играет. Впрочем, этот пункт является далеко не критичным. Можно и обойтись без услуги.

    К слову, на станции имеется и другой прибор, его предшественник - СКО-1М, он хорошо известен и широко распространен в нашем городе. Особенность СКО-1М в том, что он не прихотлив. Даже после падения, его легко настроить в течении 10 мин.







    Казалось бы СКО-1М – прошлый век, но и он часто приходит на помощь. Например, когда на станцию приезжает автомобиль, собранный из двух половинок, либо авто до 95-96 г.в. со смещенной задней балкой – у этих категорий автомобилей зад не регулируется и руль невозможно поставить ровно на современном оборудовании – компьютер пишет, что задняя часть автомобиля не поддается регулировке и отказывается работать с таким авто. Вот тогда на помощь и приходит СКО-1М, который в опытных руках мастера позволяет настроить даже такие автомобили.









    Интересные факты о схождении задних колес, Журнал АвтоРевю (2006 год / №22 (369) ):



Все знают, как важно следить за углами установки передних колес: они влияют и на управляемость, и на износ шин… А как насчет задней оси? Что будет, если, к примеру, от удара о бордюр нарушится схождение задних колес? Как поведет себя автомобиль, с нарушенным схождением задних колес: Заднее внешнее колесо, сильно повернутое наружу, уводит заднюю ось на обочину — машина срывается в занос Развернутое к центру поворота заднее «упорное» колесо перекладывает всю работу по восприятию боковой силы на переднюю ось — склонность к недостаточной поворачиваемости возрастает      Если у автомобиля отрицательное схождение задних колес, то есть задние колеса развернуты наружу по ходу движения. Тогда в повороте наружное заднее колесо (а при прочих равных условиях оно обладает гораздо большим сцеплением с покрытием, нежели внутреннее) будет слегка развернуто от центра поворота — и задняя ось будет стремиться обогнать переднюю. Автомобиль приобретает склонность к заносу!     При положительном схождении (колеса смотрят «внутрь») нагруженное колесо направлено к центру поворота — оно работает на недостаточную поворачиваемость. Слегка сведенные к центру колеса увеличивают стабильность движения по скоростной прямой и помогают подвеске самой «подруливать» в нужную сторону, компенсируя порывы бокового ветра.     Поэтому небольшое положительное схождение — хорошо! А вот отрицательное схождение («расхождение») — плохо.



    Если у вас есть вопросы, связанные с Развал-Схождением, пожалуйста, задавайте. Мы планируем продолжить раскрывать тему, тем более рассказать еще есть о чем!





после каких работ нужно и не нужно выполнять, симптомы неправильного схождения-развала

Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий: эксплуатировать машину в соответствии с рекомендациями производителя, вовремя менять расходные элементы, проходить техническое обслуживание в срок, а также следить за колесами. К последнему пункту относится не только замена летних покрышек на зимние шины, но и процедура схождения-развала.



---

Оглавление:
1. Что такое сход-развал колес автомобиля
2. Что такое развал колес
3. Что такое схождение колес
4. Как определить, что на автомобиле неправильно отрегулирован сход-развал колес
5. После каких работ обязательно делать сход-развал
6. После каких работ необязательно делать сход-развал

---

Что такое сход-развал колес автомобиля

Развал-схождение или сход-развал – это процедура, которая состоит из двух этапов регулировки колес относительно кузова: развал и схождение.  Данные регулировки необходимо проводить, чтобы не возникало проблем с управляемостью автомобиля, от которой напрямую зависит безопасность движения.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты и «отзываться» на движения руля. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может стереться менее чем за 500 километров.

Регулировка схождения-развала колес в современных сервисах выполняется при помощи специальных стендов с оптическими датчиками, и проведения диагностики на компьютере. За счет этого удается выставить максимально точные значения. Раньше сход-развал регулировался при помощи обычных отвесов.

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

• Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
• Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Что такое схождение колес

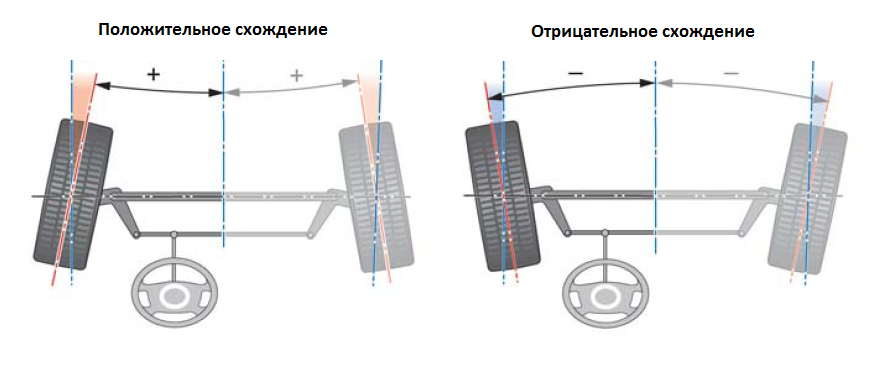

Под понятием «схождение» понимается угол между плоскостью вращения колес и продольным сечением автомобиля. Выделяют положительное и отрицательное схождение колес:

• Положительным называется схождение, когда передние части колес находятся на меньшем друг от друга расстоянии, чем задние;
• Отрицательным называется схождение, когда задние части колес находятся на меньшем друг от друга расстоянии, чем передние.

При неправильно выставленном схождении колес, в разы увеличивается износ колеса, гораздо значительнее, чем при неправильно выставленном развале.

Как определить, что на автомобиле неправильно отрегулирован сход-развал колес

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

• При вхождении в поворот на небольшой скорости слышится визг колес;
• Для движения автомобиля по прямой руль требуется отклонить немного вправо или немного влево от центральной оси;
• Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
• Шины автомобиля быстро изнашиваются.

Если проявляются описанные выше симптомы, необходимо отрегулировать развал-схождение колес. Подобную процедуру выполняют практически в любом сервисном центре.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:
Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

Загрузка…

Развал и схождение колес автомобиля

Причиной нарушения управляемости автомобиля является неправильная регулировка углов установки колес. Расскажем что такое развал и схождение и когда его надо делать.

Схождение колес

Перед автомобиля (вид сверху). Схождение — разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б — отрицательное. Для переднеприводных машин схождение на передней оси делают нулевым или немного отрицательным.

Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Его определяют, подсчитав разность между кромками шин в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. Если разность отличается от рекомендованной, схождение нуждается в регулировке.

Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага. Если проводили ремонт ходовой части, необходимо провести регулировку углов подвески.

Схождения регулируется изменением длины рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются, чтобы их концы после не соприкасались.

Развал колес

Это угол между вертикалью и плоскостью вращения колеса машины. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — отрицательный. Наглядней видно на картинке (вид спереди авто). На большинстве автомобилей производители делают развал нулевой или немного положительным. Для гоночных авто — выставляют отрицательное значение, чтобы улучшить управляемость. Для проверки развала нужно, чтобы давление воздуха в шинах было нормальным, диски не погнуты, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой убедитесь в исправности шарниров рычагов передней подвески, шаровых опор, штоков амортизаторов. Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке. Также существуют для отечественных автомобилей пластины развала задних колес.

Когда делать

• После замены деталей подвески (амортизаторы, рулевые тяги).
• Шины неравномерно изнашиваются с внутренней или внешней стороны.
• Попали в яму, наехали на бордюр, после аварии.
• Часто ездите по плохим дорогам, не устраивает управляемость машины.
• Руль стал крутиться туго, чувствуется «увод» в сторону при прямолинейном движении.

Как правильно

Для проверки развала-схождения может использоваться различное оборудование. От современных 3D стендов с лазерными датчиками до дедовских методов с зеркалами. Важнее — опыт и квалификация специалиста, чем стоимость оборудования. Например, перед работами нужно обязательно проверить давление в шинах. Если этого не сделать — вся работа будет бесполезной. Также нужно разгрузить машину или использовать таблицы для частичной нагрузки автомобиля. Далее нужно устранить биение колеса машины и погрешности прибора. При этом не забыть проверить состояние подвески. Например, если сайлент-блок имеет большой люфт — то регулирование углов подвески — бесполезное дело. Потом мастер должен найти данные вашего конкретного автомобиля (если регулировка компьютерная) и по ним делать проверку углов. По результатам вам должны дать распечатку показаний до и после.

На современных авто регулировка развала-схождения не требуется. Конструкция подвески такая, что она исключает изменение углов колес в течении определенного периода эксплуатации. Необходимо делать только после ремонта подвески или аварии (сильного наезда на бордюр).

Правильный развал схождение

В конструкции любого легкового автомобиля передние колеса расположены не абсолютно вертикально и не абсолютно параллельно оси движения, а под определенными углами. Это обеспечивает лучшую управляемость и устойчивость транспортного средства. А эти углы называются угол развала (1-я схема) и угол схождения колес (2-я схема). Еще есть продольный угол (3-я схема) – наклона оси поворота колеса. Нарушение заданных конструкцией автомобиля углов приводит к тому, что машину на скорости начинает тянуть в сторону, а у шин наблюдается неравномерный износ.

Основные причины нарушения развала-схождения

1. износ (выход из строя) элементов подвески, таких как: сайлентблоки, шаровые опоры, рулевые тяги и наконечники, ступичные подшипники и т.д.;
2. нарушение регулировки этих узлов;
3. изменение геометрии кузова.

Таким образом, добиться правильных значений углов развала-схождения можно только тогда, когда все элементы подвески полностью исправны.

Добросовестный мастер перед началом регулировки должен внимательно осмотреть подвеску и убедиться, что все ее элементы имеют допустимый износ.

Нужно ли делать развал-схождение после ремонтных работ, затрагивающих подвеску?

Да, всегда, когда происходит разъединение тех соединений, которые влияют на расположение колес. Например, меняются рулевые тяги и наконечники, сама рулевая рейка, стойки амортизаторов. После замены сайлентблоков, рычагов и шаровых опор (когда там есть возможность неоднозначной установки) также нужно делать развал-сход.
Если проводится только замена суппортов, тормозных колодок и дисков или стойки стабилизатора, то регулировку можно не делать. Но это только в том случае, если до ремонта не было нареканий на то, что автомобиль «не держит» дорогу или есть неравномерный износ покрышек. Недобросовестные мастера и автосервисы зачастую навязывают проверку и регулировку развала-схождения в обязательном порядке.

Как часто надо делать развал-схождение?

Если машину на трассе не ведет в сторону, нет биения руля, износ шин равномерный, не было каких-либо ударов, при которых страдает подвеска, например, наезд на поребрик на скорости или попадание колесом в яму, и сама подвеска не ремонтировалась, нет необходимости ехать на сервис и делать развал-схождение. Но целесообразно проводить ежегодный профилактический осмотр состояния самих элементов подвески, а уже после замены изношенных деталей и узлов делать регулировку углов установки колёс.

Сход-развал задних колес

С передними колесами про развал-схождение понятно, а как обстоит дело с задними? У большинства легковых автомобилей сзади стоит балка и никакая регулировка не нужна. Необходимо только контролировать исправность всех элементов задней подвески и на стенде проверить соответствие фактических параметров конструкционным.

А вот недобросовестный автосервис может предложить свои услуги по регулировке углов установки колес на задней оси тех автомобилей, у которых такой возможности попросту не предусмотрено.

Тем не менее, существует достаточно много моделей, где регулировка углов установки у задних колес есть. Поэтому перед посещением сервиса развала-схождения, выясните в Интернете (например, на форуме, посвященном конкретной модели) какой тип подвески у вашей машины и какие регулировки там предусмотрены. Это позволит в предварительной беседе с мастером – а она обязательна! – выяснить, насколько автосервис компетентен и нет ли у его сотрудников в планах вас подразвести.

О регулировке углов в системах «Макферсон»

Поговорим об угле развала передних колес в подвесках типа «Макферсон». Это наиболее распространенный тип передней подвески в современных автомобилях. Конструктивно он не имеет таких очевидных регулировочных резьбовых соединений, как, например, у рулевых наконечников при настройке угла схождения. Регулировка развала возможна в небольших пределах за счет передвижения двух болтов внутри отверстий в местах крепления амортизаторной стойки к ступице колеса. Эти болты отмечены на нашей первой схеме стрелками.

Мы получали отзывы об автосервисах, где клиентам сообщалось, что на их модели автомобилей регулировка развала не предусмотрена и что отклонения от заданных параметров говорит о нарушении геометрии кузова. Была ли это некомпетентность работников или элементарная лень, нам неизвестно.

Кстати, за счет изменения формы этих самых отверстий с помощью сверла или напильника, можно добиться установки развала колес в нужные значения и в ситуации, когда геометрия кузова имеет отклонения от нормы.

Еще один из углов установки колес, который не всегда учитывается – это угол продольного наклона оси колеса. Он влияет на качество прохождения автомобилем поворотов на скорости.

Обратите внимание: перед проверкой и регулировкой углов установки колес необходимо замерить давление в шинах авто и при необходимости скорректировать его до нормальных значений.

Обобщая сказанное, можно сказать, что при всей кажущейся простоте работ по регулировке углов установки колес, стоит максимально требовательно отнестись к компетентности механиков. Только лишь наличие на автостанции дорогостоящего автоматизированного стенда развала-схождения с модулем компьютерной обработки информации не гарантирует правильность проведения данной операции.

Еще раз повторим, что автовладельцу стоит побольше узнать о техническом устройстве своего автомобиля, чтобы говорить с автомеханиками на одном языке и заблаговременно понять, насколько компетентными и добросовестным являются работники автосервиса.

Алексей Полтавский, Автоклуб78 https://autoclub78.ru

Отрицательный развал колес, что это и для чего он нужен?

После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.

Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.

Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.

Положительный угол развала — верхний край колес направлен наружу

Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.

Положительный и отрицательный развал

Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.

отрицательный развал

Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.

На спортивных автомобилях, при дрифте, а особенно на кольцевых гонках угол развала колес изначально выставляется отрицательным. Этим обеспечивается лучшее пятно контакта колес с дорожным покрытием. Средние значения угла развала для спортивных автомобилей составляют -0,5 … — 5,5 градуса.

Дрифт-кар с отрицательным развалом

Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.

Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.

Subaru Impreza WRX STi

Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:

— повышенный износ резины, а именно ее внутренней кромки.

— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.

— при колейности на дороге автомобиль начнет водить в стороны

— любая неровность будет сказываться на курсовой устойчивости

Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.

Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.

На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.

Хорошие результаты для отрицательного развала дают регулируемые рычаги , позволяющие по заверениям производителей добиваться развала – 4 градуса.

Задние регулируемые рычагиLexus IS с отрицательным развалом колес

Bootstrap: свернуть другие разделы при раскрытии одного

Я делаю приложение на Rails и пытаюсь добиться определенной функциональности, связанной с крахом Twitter Bootstrap. Потерпи меня, пока я это объясню.

Сейчас у меня такое представление:

При нажатии каждой из этих кнопок их div переключения данных раскрывается. Вид настроен следующим образом:

     Ключи  <% = @app.keys.count%>
       Атрибуты
       Изменить сведения

















У меня они настроены вот так, потому что я хочу, чтобы кнопки располагались рядом, в ряд. Если я перемещаю кнопки так, чтобы они находились прямо над видом, в котором они разворачиваются / сворачиваются, кнопки складываются друг над другом.

Итак, моя конечная цель — расположить три кнопки бок о бок и заставить их сворачиваться и расширять соответствующие разделы. Текущая настройка работает, но немного неудобна. Например, если кто-то развернет раздел ключей, а затем раздел атрибутов, ему придется прокрутить ниже раздел ключей.

Есть два возможных решения этой проблемы.Во-первых, нажатие одной кнопки приводит к сворачиванию двух других. Это означало бы, что в любой момент времени только один из этих разделов расширяется.

Я думаю, что лучшим решением было бы сделать так, чтобы при раскрытии ключей кнопки справа двигались вниз до нижней части div ключей, а при раскрытии атрибутов кнопка редактирования сведений перемещалась в нижнюю часть этого элемента. div. Это возможно? Я уже пытался сделать это, позволяя кнопкам накладываться друг на друга и меняя их относительное расположение с помощью CSS, но это не сработало, потому что, когда один из разделов был расширен, другие кнопки оказались в неудобных местах в середина развернутого раздела.

Наконец, я хотел бы попытаться сделать это без поведения стиля аккордеона, упомянутого на странице начальной загрузки Twitter, но если кто-то может убедить меня с точки зрения дизайна, что это предпочтительнее, я, безусловно, пересмотрю свое решение.

Свернуть · Bootstrap

Переключайте видимость контента в вашем проекте с помощью нескольких классов и наших плагинов JavaScript.

Как это работает

Плагин JavaScript сворачивания используется для отображения и скрытия содержимого.Кнопки или якоря используются как триггеры, которые сопоставляются с определенными элементами, которые вы переключаете. Сворачивание элемента приведет к анимации высоты от текущего значения до 0 . Учитывая, как CSS обрабатывает анимацию, вы не можете использовать заполнение в элементе .collapse . Вместо этого используйте класс как независимый элемент оболочки.

Пример

Нажмите кнопки ниже, чтобы показать или скрыть другой элемент с помощью изменений класса:

• . свернуть скрывает содержимое
• .collapsing применяется во время переходов
• .collapse.show показывает содержимое

Вы можете использовать ссылку с атрибутом href или кнопку с атрибутом data-target . В обоих случаях требуется data-toggle = "collapse" .

Ссылка на href Кнопка с целью данных

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.




    Ссылка на href


    Кнопка с целью данных





    Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.



Несколько целей

A или может отображать и скрывать несколько элементов, ссылаясь на них с помощью селектора JQuery в своем атрибуте href или data-target . Несколько или могут показывать и скрывать элемент, если каждый из них ссылается на свой href или data-target атрибут

Переключить первый элемент Переключить второй элемент Переключить оба элемента

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.



   Переключить первый элемент


Переключить второй элемент Переключить оба элемента

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident.

Пример «Аккордеон»

Используя компонент карты, вы можете расширить стандартное поведение сворачивания для создания аккордеона. Чтобы правильно добиться стиля гармошки, обязательно используйте .accordion в качестве обертки.

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo. Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. 3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo.Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.

Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid. 3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et. Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo. Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.











          Разборная группа №1








        Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et.  Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo. Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.










          Элемент складной группы №2







        Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et.  Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo. Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.










          Элемент складной группы № 3







        Anim pariatur cliche correhenderit, enim eiusmod high life accusamus terry richardson ad squid.3 wolf moon officia aute, бранч со скейтбордом без купидатата. Продовольственный грузовик квиноа nesciunt labourum eiusmod. Бранч 3 волк лунный темпор, загар аликва положи на него птицу кальмар, кофе одного происхождения nulla acceptnda shoreditch et.  Nihil anim keffiyeh helvetica, крафтовый пивной труд уэс андерсон кредит nesciunt sapiente ea proident. Объявление vegan excepteur butcher vice lomo. Леггинсы occaecat craft beer farm-to-table, необработанный деним, эстетичный синтезатор, о которых вы, вероятно, не слышали, accusamus labore, устойчивые VHS.




Доступность

Не забудьте добавить aria-extended к элементу управления. Этот атрибут явно передает текущее состояние сворачиваемого элемента, привязанного к элементу управления, для программ чтения с экрана и аналогичных вспомогательных технологий. Если складной элемент закрыт по умолчанию, атрибут в элементе управления должен иметь значение aria-extended = "false" . Если вы настроили открывать складной элемент по умолчанию с использованием класса show , установите вместо этого aria-extended = "true" для элемента управления.Плагин автоматически переключает этот атрибут в элементе управления в зависимости от того, был ли открыт или закрыт складной элемент (через JavaScript или потому, что пользователь активировал другой элемент управления, также привязанный к тому же элементу collapsbile). Если HTML-элемент элемента управления не является кнопкой (например, или
