Из чего состоит карданная передача – Что такое карданная передача в устройстве трансмиссии автомобиля

Содержание

Назначение и общее устройство карданной передачи

Карданная передача служит для передачи крутящего момента от коробки передач или от раздаточной коробки к ведущему мосту автомобиля при изменяющихся углах между валами этих агрегатов. Такая передача нужна потому, что угол наклона карданного вала, соединяющего ведущий мост с коробкой передач или с раздаточной коробкой, во время движения автомобиля изменяется, так как ведущий мост прикреплен к раме автомобиля на рессорах и может относительно нее перемещаться.

Состоит карданная передача из карданов (карданных шарниров) и валов. Кардан является основным механизмом, который передает крутящий момент от одного вала к другому.

Основные части кардана: крестовина 16 и две вилки 7 и 15 с проушинами. Шипы 17 крестовины входят в проушины вилок и закрепляются в них шарнирно при помощи стальных стаканов 9 с игольчатыми подшипниками 10, защищаемых от проникновения грязи и утечки смазки сальниками 13. Смазываются подшипники через масленку 8, от которой масло к подшипникам подается по каналу 19, просверленному в крестовине. Для устранения чрезмерного давления смазки в крестовине установлен предохранительный клапан 18.

Рис. Устройство кардана: 1 — карданный вал; 2 — крышка сальника; 3 — сальник; 4 — шлицевый наконечник вала; 5 — шайбы сальника; 6 — масленка скользящей вилки кардана; 7 и 15 — вилки; 8 — масленка крестовины; 9 — стакан игольчатого подшипника; 10 — игольчатый подшипник; 11 — опорное кольцо подшипника; 12 — корпус подшипника; 13 — сальник; 14 — корпус сальника; 16 — крестовина; 17 — шип; 18 — предохранительный клапан; 19 — канал для масла; 20 — пластина крепления стакана подшипника; 21 — стопорная пластина; 22 — стяжной хомутик; 23 — резиновый гофрированный чехол

Крестовина кардана может свободно поворачиваться на некоторый угол относительно вилки одного вала, а вилка другого вала также может поворачиваться относительно крестовины.

Шлицевое соединение одной из вилок кардана с валом образует скользящее соединение, вследствие чего длина карданной передачи может изменяться при взаимных перемещениях коробки передач (раздатючной коробки) и ведущего моста.

Для уменьшения трения шлицевое соединение смазывается, через масленку 6.

Шлицевое соединение предохраняется от грязи и утечки смазки сальником 3 с крышкой 2. Для этой же цели используется резиновый гофрированный чехол 23, закрепляемый на карданном валу и подвижной вилке кардана стяжными хомутиками 22.

В карданной передаче, включающей только один кардан, скорость вращения ведомого вала при равномерном вращении ведущего непостоянна. Эта неравномерность резко возрастает с увеличением угла между ведомым и ведущим валами. Во избежание неравномерности вращения в автомобилях применяют двойную карданную передачу, т.е. вал с двумя карданами. В такой передаче при условии установки вилок обоих карданов на валу в одной плоскости неравномерность вращения, создаваемая первым карданом, выравнивается вторым карданом.

Для обеспечения равномерности вращения валов скользящие вилки карданов при сборке должны устанавливаться так, чтобы стрелки, имеющиеся на валах и вилках, находились в одной плоскости. Собранные карданные валы при помощи болтов крепятся фланцами вилок к фланцам валов коробки передач, раздаточной коробки и ведущих мостов.

Карданные валы изготавливаются трубчатыми с наваренными на концах наконечниками, на одном из которых имеются шлицы, а на другом — вилка кардана.

ustroistvo-avtomobilya.ru

Карданная передача — подробно — Энциклопедия журнала «За рулем»

Карданная передача служит для передачи крутящего момента от одного агрегата другому, оси валов которых могут не совпадать, изменять угол скрещивания, допуская изменение расстояния между валами.
В автомобилях карданная передача может применяться для передачи крутящего момента двигателя в заднеприводной и полноприводной трансмиссии, в рулевом управлении для передачи вращения от рулевого колеса к рулевому механизму, а так же в приводе рычага переключения передач.
Карданная передача, применяемая в трансмиссии автомобиля, состоит из из трубы или сплошного прутка, с одной стороны которого приварена неподвижная вилка, с другой – шлицевая втулка с подвижной вилкой.



Шлицевое соединение служит для компенсации изменения длины карданного вала при работе подвески. При передаче большого крутящего момента, шлицевые соединения оказывают значительные сопротивления сдвигу. Поэтому, для обеспечения высокой плавности работы трансмиссии при ходах подвески на высокоскоростных, нагруженных большими крутящими моментами валах, вместо шлицевого соединения используются высокоскоростной подвижный шарнир равных угловых скоростей.



Шарниры карданных валов состоят из двух вилок, расположенных в перпендикулярных друг другу плоскостях, соединённых крестовиной с четырьмя игольчатыми подшипниками.

К трубе карданного вала приварены балансировочные пластины, установленные при динамической балансировке карданного вала на специальном стенде.
Эластичные подвески главной передачи и силового агрегата требуют наличия податливого соединения хотя бы на одном конце карданного вала. Для этой цели используют упругие дисковые резиновые муфты с осевым центрированием. Упругие дисковые муфты ( эластичные муфты )способствуют так же демпфированию крутильных колебаний и изоляции структурных шумов, возникающих в карданных передачах.



Длина сплошного или трубчатого карданного вала оказывает наибольшее влияние на критическую частоту его вращения. Поэтому на всех скоростных автомобилях устанавливаются расчленённые, состоящие из двух – трёх частей, карданные валы с промежуточной опорой.



Промежуточная опора представляет собой уплотнённый с обоих сторон и заполненный долговечной смазкой радиальный шариковый подшипник, который с помощью вулканизированной упругой резино – металлической обоймы крепится на кузове (раме) автомобиля.



Недостатком передачи крутящего момента карданным шарниром, является изменение угловой скорости ведомого вала при каждом обороте. Для уменьшения этого эффекта и вызванной им вибрации, при сборке карданных валов, вилки по обоим концам располагают в одной плоскости.
Вторым недостатком карданной передачи является ограничение угла передачи крутящего момента.



Угол в шарнире при эксплуатации составляет на грузовых автомобилях от 0 до 12 градусов, на легковых автомобилях в снаряженном состоянии составляет 0 – 4 градуса.
Конструкция шарнира допускает передачу крутящего момента под углом до 35 градусов, а у центрированного сдвоенного шарнира фирмы GWB при крутящем моменте до 12000 н*м, при максимальном угле до 42 град.



При увеличении угла в карданном шарнире, снижается его срок службы и увеличивается неравномерность передачи крутящего момента. Не желательны так же боковое смещение и не параллельность валов приводимых агрегатов.

wiki.zr.ru

Карданная передача — Энциклопедия журнала «За рулем»

Карданная передача:
1 — эластичная муфта;
2 — болт крепления эластичной муфты к фланцу;
3 — крестовина;
4 — сальник;
5 — стопорное кольцо;
6 — подшипник крестовины;
7 — гайка;
8 — фланец эластичной муфты;
9 — сальник;
10 — обойма сальника;
11 — кронштейн безопасности;
12 — болт крепления кронштейна к промежуточной опоре;
13 — передний карданный вал;
14 — кронштейн промежуточной опоры;
15 — промежуточная опора;
16 — вилка переднего карданного вала;
17 — задний карданный вал;
18 — вилка заднего карданного вала;
19 — фланец ведущей шестерни главной передачи;
20 — гайка;
21 — болт крепления вилки

В трансмиссиях автомобилей карданные передачи применяются для передачи моментов между валами, оси которых не лежат на одной прямой и изменяют свое положение в пространстве. В общем случае, карданная передача состоит из карданных валов, карданных шарни
ров, промежуточных опор и соединительных устройств.
По компоновке карданные передачи классифицируются на закрытые и открытые.
Закрытая карданная передача размещается внутри трубы. Труба может воспринимать силы и реакции, возникающие на ведущем мосту, и служить направляющим элементом подвески. В такой карданной передаче применяется только один шарнир, а неравномерность вращения карданного вала компенсируется его упругостью. Известны конструкции, в которых роль карданного вала выполняет торсион (упругий вал небольшого диаметра), при этом карданные шарниры отсутствуют.

Конструкция промежуточной опоры:
1 — вилка;
2 — упругая подушка;
3 — подшипник промежуточной опоры

Открытая передача не имеет трубы, и реактивный момент воспринимается рессорами или реактивными тягами. Карданная передача должна иметь не менее двух шарниров и компенсирующее звено, так как расстояние между соединенными агрегатами в процессе движения изменяется. На длиннобазных автомобилях применяют карданную передачу, состоящую из двух валов. Этим исключается возможность совпадения критической угловой скорости вала с эксплуатационной. Уменьшение длины вала повышает его критическую частоту вращения, которая должна как минимум в 1,5 раза превышать максимально возможную при эксплуатации. Конструкция карданной передачи с двумя валами требует применения промежуточной опоры одного из валов, подшипник которой для компенсации возможного осевого перемещения силового агрегата на раме или кузове установлен в эластичном кольце.

Карданные шарниры при всем многообразии конструкций и по кинематическим характеристикам и допустимым углам между валами могут быть классифицированы так, как это показано в таблице.


Карданный шарнир неравных угловых скоростей был изобретен в XVI в. итальянским математиком Джироламо Кардано и первоначально нашел применение для подвешивания фонарей в экипажах. Позже английский ученый Роберт Гук дал математическое описание кинематики данного механизма.

Детали карданной передачи (а) и график зависимости угловых скоростей (б):
1 — шлицевая вилка;
2 — П-образная пластина;
3 — стопорная шайба;
4 — крестовина;
5 — вилка заднего карданного вала;
6 — задний карданный вал;
7 — фланец ведущей шестерни главной передачи;
8 — задний карданный шарнир;
9 — игольчатый подшипник;
10 — стопорное кольцо;
11 — болт; 12 — уплотнительное кольцо;
α — угол поворота ведущего вала;
β — угол поворота ведомого вала;
γ — угол между валами

Анализ схемы карданного шарнира показывает, что при постоянной угловой скорости ведущего вала ведомый вращается циклически: за один оборот дважды отстает и дважды обгоняет ведущий вал. При этом с увеличением угла γ между валами неравномерность вращения интенсивно возрастает. Для того чтобы карданная передача с шарнирами неравных угловых скоростей передавала синхронное вращение между валами соединенных агрегатов, она должна состоять из нескольких шарниров, взаимное расположение которых будет компенсировать неравномерную передачу вращения каждого шарнира. По этой причине минимальное количество шарниров должно быть равно 2. При этом в карданной передаче с двумя шарнирами необходимо соблюдение следующих компоновочных требований:
— ведущие вилки расположены под углом 90 ° одна относительно другой;
— углы между валами в обоих шарнирах γ1 и γ2 равны между собой;
— все валы лежат в одной плоскости.

Карданный шарнир неравных угловых скоростей

Для карданных передач, имеющих число шарниров неравных угловых скоростей более трех, синхронность вращения валов соединенных агрегатов достигается определенным соотношением углов между валами всех шарниров, при этом соотношение зависит от числа шарниров. Карданный шарнир неравных угловых скоростей состоит из двух вилок, в цилиндрические отверстия которых вставлены концы крестовины. Вилки жестко закреплены на валах. При вращении валов концы крестовины перемещаются относительно плоскости, перпендикулярной к оси вала.
Крестовина карданного шарнира должна строго центрироваться для исключения переменного дисбаланса карданного вала при его вращении. Центрирование достигается точной фиксацией обойм подшипников при помощи стопорных колец или крышек, которые прикрепляются к вилкам шарнира. Минимальный угол между валами должен быть не менее 2°, иначе цапфы крестовин деформируются иглами и шарнир быстро разрушается (явление бринеллирования).
Развитие конструкций карданных шарниров неравных угловых скоростей шло по пути снижения потерь, связанных с вращениями концов крестовины в отверстиях вилок. В конструкциях первых шарниров концы крестовины устанавливались на подшипниках скольжения.
С учетом того что в трансмиссии многоосных автомобилей число шарниров может превышать два десятка, применение в них подшипников скольжения может существенно снижать общий КПД трансмиссии. В карданных шарнирах современных автомобилей применяются только игольчатые подшипники качения.
В прежних конструкциях применялась смазка, которую было необходимо периодически обновлять через специальную масленку. Карданные шарниры современных автомобилей обычно заправляются высококачественной пластичной смазкой, при сборке и в эксплуатации ее не заменяют.

Карданная передача — подробно

wiki.zr.ru

Устройство карданной передачи | Карданная передача

Трансмиссия полноприводной колесной машины включает в себя несколько карданных передач с карданными шарнирами неравных угловых скоростей, а также карданные передачи с карданными шарнирами равных угловых скоростей, которые устанавливаются в приводе управляемых ведущих колес.

Рассмотрим устройство основных частей карданных передач. Карданный шарнир неравных угловых скоростей состоит из двух вилок — 1 и соединенных крестовиной 3. Одна из вилок иногда имеет фланец, а другая приварена к трубе карданного вала или имеет шлицевой наконечник 6 (или втулку) для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Каждый подшипник размещается в корпусе 2 и удерживается в проушине вилки крышкой, которая присоединена к вилке двумя болтами, стопорящимися усиками шайбы. В отдельных случаях подшипники закрепляются в вилках стопорными кольцами. Для удержания смазки в подшипнике и защиты его от попадания воды и грязи имеется резиновый самоподжимной сальник. Внутренняя полость крестовины через масленку заполняется смазкой, поступающей к подшипникам. В крестовине обычно имеется предохранительный клапан, защищающий сальник от повреждения под действием давления нагнетаемой в крестовину смазки. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов, соединенных карданными шарнирами неравных угловых скоростей, обычно не превышает 20°, так как при больших углах значительно снижается КПД карданных передач. Если угол между осями валов изменяется в пределах 0 …2%, то шипы крестовины деформируются иглами подшипников, и карданный шарнир быстро разрушается.

Рис. Детали карданного шарнира неравных угловых скоростей

В трансмиссиях быстроходных гусеничных машин часто применяются карданные передачи с карданными шарнирами типа зубчатых муфт, допускающими передачу вращающего момента между валами, оси которых пересекаются под углом до 1,5… 2°.

Карданные валы выполняют, как правило, трубчатыми, для чего применяют специальные стальные цельнотянутые или сварные трубы. К трубам приваривают вилки карданных шарниров, шлицевые втулки или наконечники. Для уменьшения поперечных нагрузок, действующих на карданный вал, осуществляют его динамическую балансировку в сборе с карданными шарнирами. Дисбаланс устраняют приваркой к карданному валу балансировочных пластин, а иногда установкой балансировочных пластин под крышки подшипников карданных шарниров. Взаимное положение деталей шлицевого соединения после сборки и балансировки карданной передачи на заводе обычно отмечается специальными метками.

Компенсирующее соединение карданной передачи обычно выполняют в виде шлицевого соединения, допускающего осевое перемещение деталей карданной передачи и состоящего из шлицевого наконечника, который входит в шлицевую втулку карданной передачи. Смазку вводят в шлицевое соединение из масленки или при сборке закладывают смазку, которую заменяют после длительного пробега ТС. Для защиты шлицевого соединения от вытекания смазки и загрязнения обычно устанавливают сальник и чехол.

При большой длине карданных валов в карданных передачах обычно применяют промежуточные опоры. Промежуточная опора, как правило, представляет собой прикрепленный болтами к поперечине рамы кронштейн, в котором установлен в резиновом упругом кольце шариковый подшипник, закрытый с обеих сторон крышками с сальниками и устройством для его смазывания. Наличие упругого резинового кольца позволяет компенсировать неточности сборки и перекосы подшипника, возможные при деформациях рамы ТС.

Карданный шарнир равных угловых скоростей шарикового типа с делительными канавками состоит из двух вилок, пяти шариков, штифта и стопорной шпильки. Ведущая вилка изготавливается как единое целое с полуосью 6, а ведомая вилка — с приводным валом 23 колеса. В каждой вилке 3 и 4 (рис. а) выполнено по четыре канавки, в них устанавливаются четыре ведущих (боковых) шарика 7, через которые и передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Рис. Детали карданных шарниров равных угловых скоростей:
а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск

Карданные шарниры такой конструкции могут работать при углах между валами до 30…35°. Их недостатками являются необходимость точной фиксации валов в осевом направлении, а также высокие давления на контактных поверхностях, что снижает их долговечность и ограничивает применение таких карданных шарниров на полноприводных колесных машинах большой грузоподъемности. На них в приводе управляемых ведущих колес устанавливают карданные шарниры равных угловых скоростей шарикового типа с делительным рычажком или кулачковые, а также сдвоенные карданные шарниры неравных угловых скоростей.

На рисунке б показано устройство кулачкового карданного шарнира равных угловых скоростей, устанавливаемого в приводе управляемых ведущих колес автомобилей КамАЗ, «Урал» и др.

В вилках 7 и 11, связанных с валами (полуосями) привода колеса, могут поворачиваться кулачки 8 и 10, которые шарнирно соединяются между собой диском 9, входящим в их вырезы (пазы). При передаче вращения, когда валы привода расположены под углом (поворот управляемых колес), каждый из кулачков 8 и 10 поворачивается одновременно относительно вилки и реи диска. Оси отверстий вилок лежат в одной плоскости и совпадают со средней плоскостью диска 9. Эти оси расположены на равных расстояниях от точки пересечения осей валов и всегда перпендикулярны валам, поэтому точка их пересечения при любом положении вилок располагается в биссекторной плоскости. Вал внутренней вилки 11 шлицами соединяется с полуосевой шестерней дифференциала, а вал наружной вилки 7 — со ступицей колеса.

Кулачковые карданные шарниры могут работать при углах поворота до 50°. Благодаря большой контактной поверхности деталей, через которые передаются усилия, кулачковый карданный шарнир имеет небольшие размеры. Их основной недостаток — более низкий, чем у карданных шарниров, КПД и как следствие сильный нагрев при работе.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло (нигрол).

ustroistvo-avtomobilya.ru

Карданные передачи автомобилей — одновальные, двухвальные, многовальные. Назначение, типы, виды. Кардан на автомобилях высокой проходимости

Карданной называется передача, осуществляющая силовую связь механизмов автомобиля, валы которых несоосны или расположены под углом.

Карданная передача служит для передачи крутящего момента между валами механизмов, взаимное положение которых может быть постоянным или меняться при движении автомобиля.

В зависимости от типа, компоновки и конструкции автомобиля карданная передача может передавать крутящий момент


  • от коробки передач к раздаточной коробке или к главной передаче ведущего моста;
  • от раздаточной коробки к главным передачам ведущих мостов;
  • между главными передачами среднего и заднего ведущих мостов;
  • от полуосей к передним ведущим и управляемым колесам;
  • от главной передачи к ведущим колесам с независимой подвеской.


Карданная передача может также применяться в приводе от коробки отбора мощности к вспомогательным механизмам (лебедка и др.) и для связи рулевого колеса с рулевым механизмом.

Для соединения механизмов автомобиля применяются различного типа карданные передачи (рисунок 1).


Рисунок 1 — Типы карданных передач, классифицированных по различным признакам



Одновальные карданные передачи (рисунок 2, а) применяются на легковых автомобилях с короткой базой (расстояние между передними и задними колесами) и колесной формулой 4х2 для соединения коробки передач 1 с задним ведущим мостом 4. Такая карданная передача состоит из карданного вала 3 и двух карданных шарниров 2.

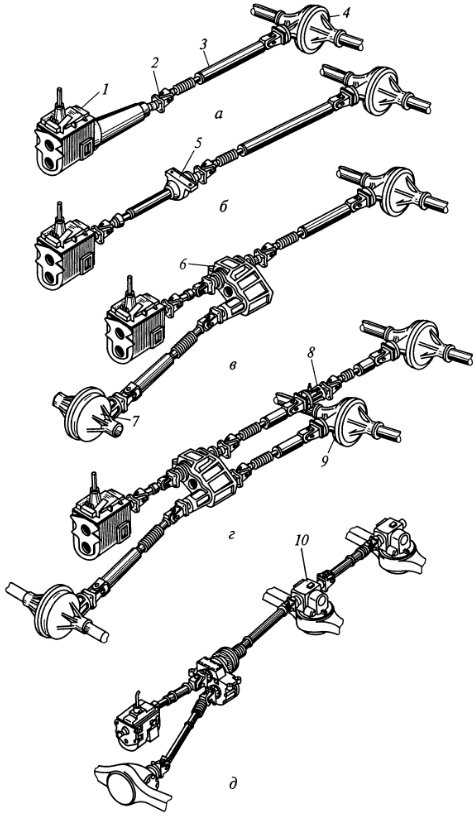

Рисунок 2 — Карданные передачи для автомобилей с различными колесными формулами

а, б — 4х2; в — 4х4; г, д — 6х6; 1 — коробка передач; 2 — карданный шарнир; 3 — карданный вал; 4, 7, 9 — ведущие мосты; 5, 8 — промежуточные опоры; 6 — раздаточная коробка; 10 — редуктор



Двухвальная карданная передача (рисунок 2, б) применяться на автомобилях с длинной базой и колесной формулой 4х2 для связи коробки передач с задним ведущим мостом. Передача включает в себя два карданных вала, три карданных шарнира и промежуточную опору 5. Эта карданная передача получила наибольшее распространение на легковых, грузовых автомобилях и автобусах ограниченной проходимости.

На автомобилях повышенной проходимости с колесной формулой 4х4 используются три одновальные карданные передачи (рисунок 2, в) для соединения соответственно коробки передач с раздаточной коробкой 6, а также раздаточной коробки с задним и передним 7 ведущими мостами.

На автомобилях высокой проходимости с колесной формулой 6х6 (рисунок 2, г) и индивидуальным приводом ведущих мостов раздаточная коробка соединяется с задним ведущим мостом двухвальной карданной передачей с промежуточной опорой 8. Связь коробки передач с раздаточной коробкой с передним и средним 9 ведущими мостами этих автомобилей осуществляется одновальными карданными передачами.




В автомобилях высокой проходимости с колесной формулой 6х6 и со средним проходным ведущим мостом (рисунок 2, д) для связи коробки передач с раздаточной коробкой и раздаточной коробки с ведущими мостами используются одновальные карданные передачи. При этом обеспечивается привод дополнительного редуктора 10 среднего моста.






На тему о карданной передаче читайте также:

carspec.info

Устройство карданных передач — примеры конструкций. Кардан автомобилей ГАЗ, ВАЗ и ЗИЛ

Конструкция карданной передачи короткобазного автомобиля


На рисунке 1 представлена карданная передача короткобазного автомобиля ограниченной проходимости.

Карданная передача одновальная, двухшарнирная, с карданами неравных угловых скоростей. Передача состоит из трубчатого карданного вала 8, к одному концу которого приварена вилка 9, а к другому концу наконечник 5 со шлицами. Наконечник соединен с подвижной в осевом направлении шлицевой втулкой 4, приваренной к вилке 3 карданного шарнира. Такое подвижное шлицевое соединение называется компенсирующим устройством. Оно обеспечивает изменение длины карданной передачи при перемещении ведущего моста относительно коробки передач во время движения автомобиля. Шлицевое соединение смазывают через масленку. Оно уплотняется манжетой 6 и защищается от грязи резиновым гофрированным чехлом 7.


Рисунок 1 — Карданная передача короткобазного автомобиля

1, 3, 9, 10 — вилки; 2 — крестовина; 4 — втулка; 5 — наконечник; 6 — манжета; 7 — чехол; 8 — вал



Вилки 3 и 9 соединяются с вилками 1 и 10 карданных шарниров крестовинами 2 и игольчатыми подшипниками, которые смазываются через масленку в крестовине. Каждый подшипник состоит из стального стакана с иголками, закрепленного в проушине вилки и уплотненного манжетой для удержания смазочного материала и защиты от воды и грязи. Вилки 1 и 10 через свои фланцы болтами прикрепляются к фланцам, которые установлены на концах валов карданной и главной передач. При таком фланцевом креплении карданной передачи очень удобны ее монтаж и демонтаж на автомобиле.





Конструкция карданной передачи легкового автомобиля ГАЗ

В легковых автомобилях ГАЗ, имеющих удлинитель в коробке передач, применяют одновальную карданную передачу, двухшарнирную, с карданами неравных угловых скоростей.

Карданная передача (рисунок 2) включает в себя карданный вал 5 и два карданных шарнира. Вилка 3 карданного шарнира установлена подвижно в осевом направлении на шлицах вторичного вала 2 коробки передач 1, что компенсирует изменение расстояния между коробкой передач и задним ведущим мостом при движении автомобиля.

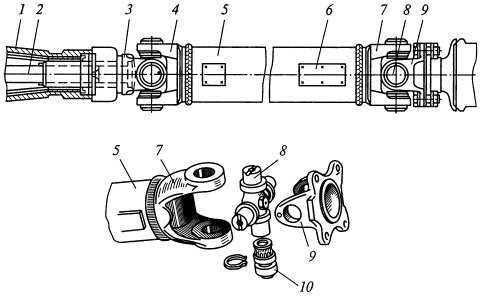

Рисунок 2 — Карданная передача легковых автомобилей ГАЗ

1 — коробка передач; 2 — вторичный вал; 3, 4, 7, 9 — вилки; 5 — карданный вал; 6 — балансировочная пластина; 8 — крестовина; 10 — игольчатый подшипник



Другая вилка 4 карданного шарнира приварена к стальному трубчатому карданному валу 5. К другому концу карданного вала также приварена вилка 7, которая соединяется с вилкой 9 крестовиной 8 с игольчатыми подшипниками 10. Вилка 9 связана с валом главной передачи заднего ведущего моста.

Для уменьшения вибраций карданной передачи, возникающих при движении автомобиля, к карданному валу привариваются в определенных местах балансировочные пластины 6, уменьшающие его дисбаланс.


Конструкция карданных передач грузовых автомобилей ЗИЛ


Карданная передача грузовых автомобилей ЗИЛ ограниченной проходимости показана на рисунке 3. Карданная передача двухвальная, трехшарнирная, с карданными шарнирами неравных угловых скоростей.

Передача включает основной 6 и промежуточный 1 карданные валы, соединенные между собой, с коробкой передач и задним мостом карданными шарнирами 5, промежуточную опору 3 и компенсирующее устройство 10.



Рисунок 3 — Карданная передача грузовых автомобилей ЗИЛ ограниченной проходимости

1, 6 — карданные валы; 2 — втулка; 3 — промежуточная опора; 4 — кронштейн; 5 — карданный шарнир; 7 — обойма; 8 — подшипник; 9 — крышка; 10 — компенсирующее устройство



Промежуточная опора представляет собой шариковый подшипник 8, установленный на промежуточном карданном валу. Подшипник закрыт двумя крышками 9 с войлочными манжетами и находится в упругой резиновой обойме 7, которая размещена в кронштейне 4, закрепленном на раме автомобиля. Резино

carspec.info

Карданный вал (кардан) — Словарь автомеханика

Карданный вал, он же кардан — является составной частью трансмиссии многих автомобилей.
Передаёт крутящий момент от коробки передач или раздаточной коробки к редукторам переднего или заднего моста.
Устройство карданного вала чрезвычайно просто, за более, чем сто лет его конструкция практически не изменилась.
Без карданной передачи не обходится ни одна система полного привода

Устройство и принцип работы

В состав КВ входят несколько элементов:

  • вал,
  • две крестовины,
  • скользящая вилка, уплотнения,
  • детали крепления в частности подвесной подшипник,
  • ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций — одна, две, три и больше.
Размеры и масса вала зависят от габаритов автомобиля.
В устройство односекционного карданного вала входят центральная часть
и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин.
Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга.
Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен,
крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент — раздвижное шлицевое соединение КП.
Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий,
существенно растягивается по высоте. Коробка передач или раздаточная коробка,
к которой присоединен один конец вала, жестко зафиксирована внутри кузова,
а редуктор моста (вторая точка крепления КП) сопряжен с подвеской.
В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается.
КВ в этом случае должен «растянуться», и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП — подвесной подшипник.
Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться.
Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.


Основные неисправности КВ и их проявление

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков.
Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля.
Может возникать в результате:

  1. Ослабления резьбовых соединений крепления фланцев и соединительной муфты карданной передачи;
  2. КВ в шлицевой части имеет сверхдопустимый зазор;
  3. Сверхдопустимый зазор, в подшипниках крестовины карданного вала.

Особого внимания требует крестовина карданного вала.
Именно крестовина является основным источников шума и скрежета в карданной передаче,
и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега).
Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

  • изгиб КВ;
  • не правильная установка КВ, при установке не соблюдены монтажные метки;
  • нарушен баланс валов;
  • разрушение или износ втулки (центрирующей) фланца промежуточной муфты или кольца (центрирующего) вала вторичного кпп;
  • сверхдопустимый зазор в подвесном подшипнике;
  • разрушение подвесной опоры КВ;
  • ослабление резьбового соединения поперечной опоры;
  • сверхдопустимый зазор в игольчатых подшипниках крестовины;
  • ослабла соединительная гайка вилки КП;
  • нет смазки в шлицах вала.

Вытекание смазки может происходить вследствие:

  1. разрушения сальникового уплотнения шлицевой части вала;
  2. повреждения сальникового уплотнения подшипников крестовин КП.

Основная причина быстрому выходу из строя карданного вала – дисбаланс,
нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.


Способы устранения конкретных неисправностей

  • При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
  • В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
  • При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
  • При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
  • При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
  • В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
  • При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала
    вторичной коробки переключения передач необходимо заменить разрушенные элементы.
    При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
  • Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник,
    а при необходимости заменить промежуточную опору в сборе.
  • В случае разрушения подвесной опоры КВ замените её.
  • При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
  • Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
  • В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
  • Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение.
    Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля,
    смотря, что наступит раньше, также необходимо смазать КВ.
    Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях.
  • Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
  • При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала –
в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам
для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

etlib.ru
