Полный каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины.

Почему значки на приборной панели разного цвета?

Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.

Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.

Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.

И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.

Предупреждающие символы — Серьезные предупреждения

Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.

Обычные и общие значки на приборной панели

Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).

Осветительные значки и символы

Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.

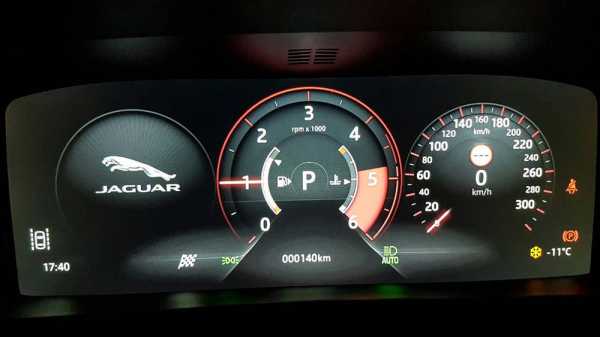

Информационные дисплеи на приборной панели для технических сообщений и предупреждений

В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.

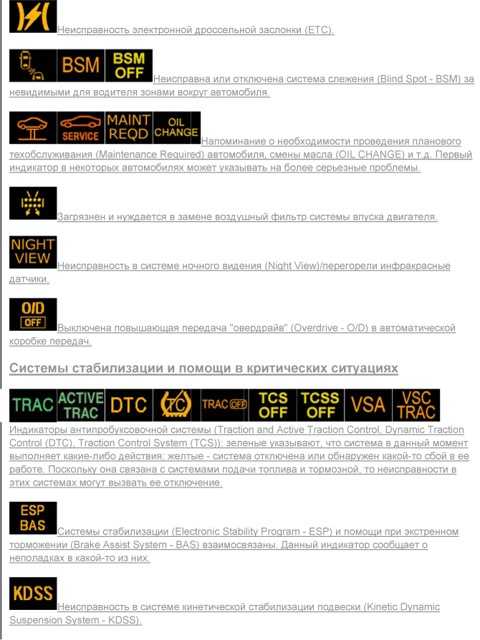

Символы неисправности систем автомобиля и предупреждения о безопасности

Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).

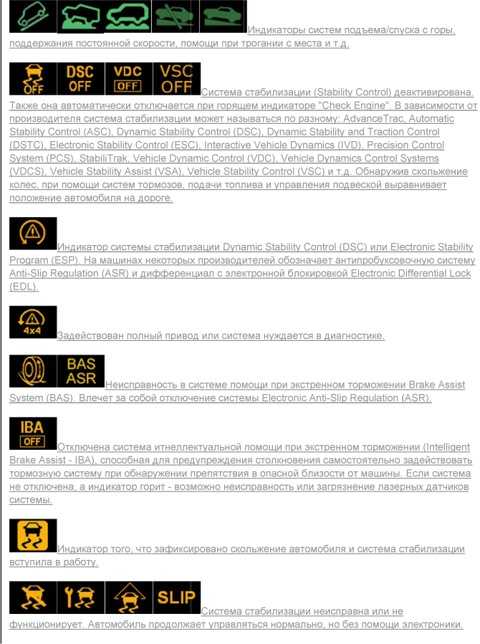

Значки на приборной панели систем помощи и безопасности

Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.

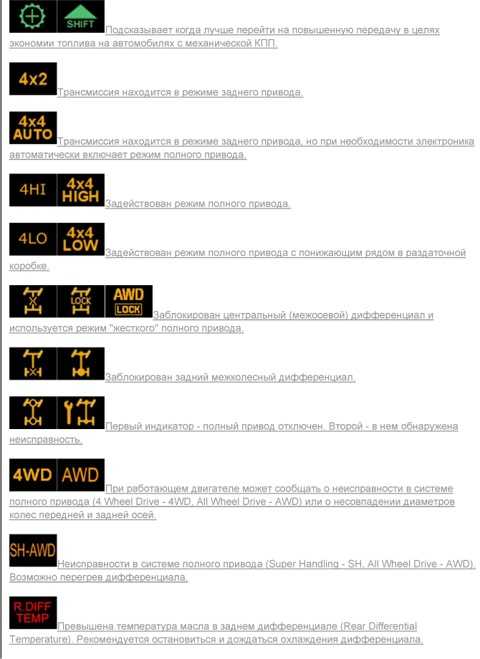

Специальные и дополнительные значки символы на приборной панели автомобилей

Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.

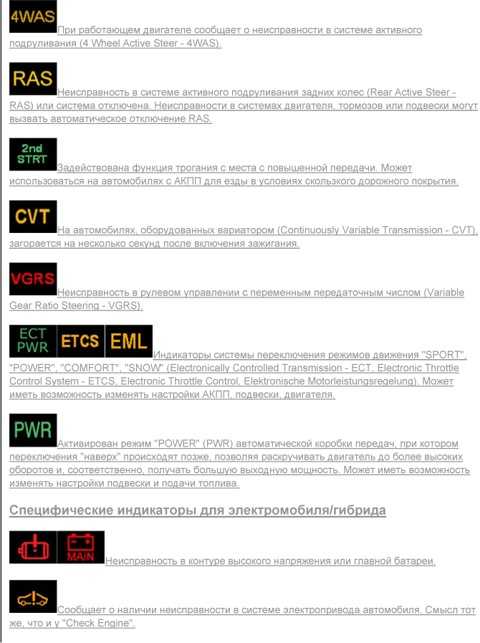

Символы и значки на приборной панели гибридных автомобилей

За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

Символы и значки на приборной панели гибридных автомобилей

За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

Символы, используемые в дизельных автомобилях

Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.

Источник

zabarankoi.mirtesen.ru

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Решил добавить все информацию  про символы, значки, индикаторы и обозначения приборной панели автомобиля.
Первые 3 фото — символы VW.
Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.
И в конце — так, на всякий случай, кое что на английском.

Буду рад если данный мой труд вам пригодится.

auto.mirtesen.ru

Обозначение символов и лампочек на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому.
Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

• красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
• жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
• зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1.      Значки машины – их может быть несколько:

• жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
• красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
• если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

2.      Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.

3.      Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.

4.      Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Читайте также:

Предупреждающие изображения

В их число входят такие световые индикаторы:

• жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
• иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
• ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
• изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
• омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
• катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
• выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.

jeepclubspb.ru

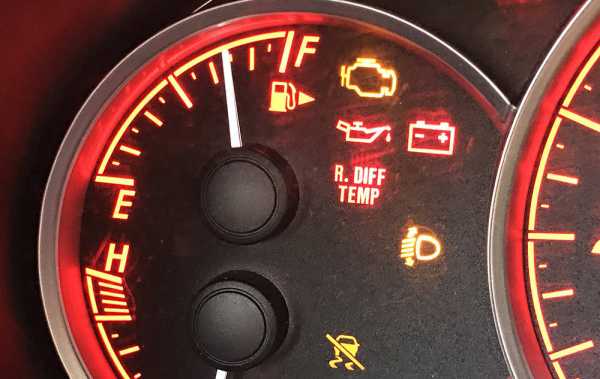

3 индикатора на приборной панели которые нельзя игнорировать

Какие значки на приборной панели означают, что нужно быстрее остановиться.

Все мы знаем, что автомобили стали умнее и технологически сложнее. Так, на приборной панели появилось множество непонятных значков и надписей. Многие из них означают, что с вашей машиной случилась беда. Между тем, большая часть автолюбителей просто игнорируют различные предупреждающие значки на приборке. А зря, так как это часто приводит к дорогостоящему ремонту. Вот три самых опасных предупреждения на приборной панели, которые сигнализируют о необходимости немедленной остановки.

Многие владельцы автомобилей, конечно же, знают о самом известном значке «Чек двигателя» (CHECK ENGINE), который предупреждает о проблемах в работе двигателя. Естественно, многие водители считают, что это самый важный индикатор на приборке.

Более того, из-за этого часть автолюбителей полагают, что все остальные предупреждения на приборке не столь важны. Но это не так. Дело в том, что «Чек двигателя» может загореться и не из-за больших проблем, которые не требуют немедленной остановки. Тем более, что обычно, когда на приборке загорается CHECK ENGINE, блок управления двигателем переводит его в аварийный режим, препятствующий при возникновении проблем повреждению силового агрегата.

К сожалению, автолюбители забывают, что помимо индикации «Чек двигателя» существует еще масса различных предупреждений, при появлении которых необходимо остановиться как можно скорее.

Например, недавно мы общались с мотористом, работающим в крупном техническом центре, который поведал нам поучительную историю об одном владельце авто, где вышел из строя дорогой двигатель. И знаете, кто виноват? Сам владелец, который, увидев на приборной панели горящий значок масляной лейки, подумал, что это напоминание о плановой замене моторного масла. В итоге, проигнорировав предупреждение системы о низком давлении масла, хозяин автомобиля собственноручно «убил» достаточно нестарый двигатель.

Так что никогда не оставляйте без внимания ни одно предупреждающее сообщение или горящий значок на приборке. Также не стоит угадывать предназначение того или иного символа или расшифровывать значение появившейся надписи. Вы точно должны знать, что означает тот или иной символ на приборке. Не знаете – учите матчасть, обратившись к руководству по эксплуатации автомобиля или ищите информацию в Сети. Подобная «угадайка» символов на приборке может быть еще хуже, чем простое игнорирование предупреждений. Ведь незнание предназначения значков на приборной панели – это примерно то же, что и попытка исправить проблему, не зная, как это сделать.

Тем не менее давайте сегодня мы не будем говорить о самом распространенном предупреждении, связанном с работой двигателя (Чек двигателя), поскольку об этом у нас уже множество полезных статей. Предлагаем рассмотреть не очень распространенные предупреждения, которые могут появиться на панели приборов, но тем не менее очень важные для владельцев авто, поскольку их игнорирование может обернуться большими проблемами.

Итак, увидев нижеуказанные предупреждающие значки на приборке, стоит немедленно остановиться. Помните, что не все значки на приборной панели говорят об опасности. Обычно они разделены по приоритету. Поэтому вы должны изучить руководство к своей машине, чтобы знать, какие именно сигналы вы не должны оставлять без внимания. Сегодня мы остановимся на трех значках, появление которых свидетельствует о серьезных проблемах.

Предупреждение на приборной панели: ДАВЛЕНИЕ МАСЛА

Почему появился значок: Этот индикатор появляется на приборной панели, как правило, всего на несколько секунд, когда вы заводите свой автомобиль. После запуска двигателя значок исчезает. Но в случае проблем значок давления масла загорается, предупреждая водителя о низком давлении моторного масла либо о низком его уровне, который упал ниже безопасного предела. Возможно, это связано с утечкой масла, большим расходом масла. Также «значок масляной лейки» может появиться при неисправности масляного насоса.

Что вы должны делать: Это очень важное предупреждение для водителя, которое требует от него немедленного действия. То есть если во время работы двигателя вы увидели на панели приборов подобный значок, следует как можно быстрее остановиться и заглушить двигатель. Имейте в виду, что при подобном сигнале масло не циркулирует в двигателе должным образом.

Далее дайте машине немного остыть и достаньте масляный щуп, чтобы проверить уровень моторного масла. Если его значение на минимуме или ниже, долейте масло хотя бы до уровня чуть выше минимума. Конечно, если есть возможность, лучше долить масло до верхней отметки.

Также проверьте подкапотное пространство на предмет утечки масла. В том числе не забудьте посмотреть признаки утечки масла под машиной. В случае обнаружения утечки желательно вызвать эвакуатор и отвезти машину в технический центр для диагностики.

Что произойдет, если проигнорировать предупреждение: Вы когда-нибудь пробовали бросать толстую пачку 5000 рублевых купюр в уничтожитель бумаг? Эксплуатация автомобиля с предупреждением о низком уровне масла или низком давлении – это одно и то же, что бросить в резак для бумаг пачку денег.

Помните, что без достаточного давления и уровня масла детали двигателя не получают должную смазку, что приведет к быстрому их износу. В результате за короткий срок детали даже нового мотора могут повредиться. Причем движение на автомобиле с низким уровнем масла может вывести из строя новый двигатель всего за несколько минут.

Поэтому если при заведенном моторе вы вдруг увидели горящий значок масляной лейки на панели приборов, то немедленно должны найти место для остановки и заглушить мотор. Только так вы предотвратите повреждение силового агрегата.

Предупреждение на приборной панели: ТЕМПЕРАТУРА ДВИГАТЕЛЯ / ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Почему появился значок: Красный значок термометра, появившийся на приборной панели, говорит о том, что температура охлаждающей жидкости достигла критичного значения. То есть стрелка на индикаторе температуры двигателя почти приблизилась или уже находится в опасной красной зоне.

В этом случае появление значка означает, что двигатель вашей машины перегрелся. Возможно, причиной появления этого значка стала утечка антифриза, попадание в систему охлаждения воздуха или же неисправность водяного насоса (помпы). Ни в коем случае не игнорируйте это серьезное предупреждение, поскольку это может закончиться повреждением двигателя вашей машины.

Что вы должны делать: Вы должны немедленно остановиться, выбрав безопасный участок. Ни в коем случае при перегреве двигателя (стрелка температуры хотя бы ненадолго находилась в красной зоне) не выключайте его, когда остановите машину. Включите печку на максимальную температуру и максимальный обдув салона. Это поможет охладить перегревшийся двигатель постепенно.

Обычно, если нет утечки антифриза, чтобы двигатель остыл, ему нужно дать поработать на холостом ходу несколько минут при включенной печке на максимальном режиме. Если же вы выключите мотор, то произойдет резкий перепад температуры двигателя, что, скорее всего, приведет к его возможному повреждению.

Правда, если причиной перегрева двигателя стала утечка охлаждающей жидкости, вам все-таки придется его выключить, поскольку включенная на максимальную мощность печка начнет подавать в салон пары антифриза, которые очень опасны для здоровья человека. Но как определить утечку, находясь в салоне? Обычно об этом свидетельствует пар из-под капота, образующийся в результате испарения охлаждающей жидкости, которая попала на мотор. Также на вероятную утечку может указывать запах жженого сахара в салоне, который появляется при испарении антифриза.

Далее вы должны установить причину перегрева двигателя. Для этого откройте капот и внимательно осмотрите подкапотное пространство. Если оно сухое и вы не видите признаков утечки антифриза, проверьте его уровень. Есть вероятность, что причиной перегрева мотора стал низкий уровень охлаждающей жидкости. Так что теоретически вы можете подлить антифриз до максимума и продолжить путь. Но лучше будет, если вы при перегреве двигателя посетите технический центр для комплексной диагностики машины. Причем не своим ходом, а либо на буксире, либо на эвакуаторе.

Что произойдет, если проигнорировать предупреждение: Если вы продолжите движение с перегретым двигателем, то его основные компоненты, скорее всего, очень сильно пострадают. Так, в результате движения на перегретом моторе деформируется головка блока цилиндров, маслосъемные колпачки, прокладка головки блока и другие важные компоненты. В результате двигателю понадобится дорогостоящий ремонт. Не исключено, что перегретый мотор может не подлежать восстановительному ремонту. В этом случае вам придется приобретать новый или контрактный б/у мотор.

В том числе из-за огромной температуры в подкапотном пространстве могут повредиться шланги охлаждающей жидкости.

Так что подумайте, прежде чем отправляться в путь на перегретом моторе. Причем даже если автосервис находится совсем рядом. Разумнее будет отвезти машину на эвакуаторе. В любом случае буксировка автомобиля на эвакуаторе обойдется дешевле, чем замена двигателя.

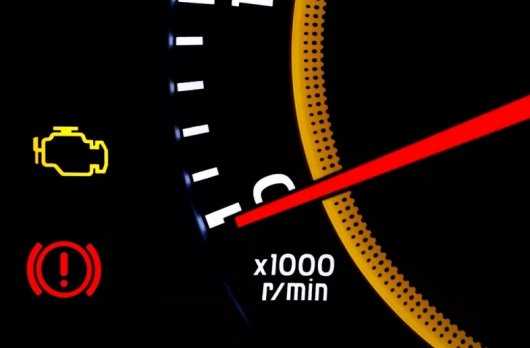

Предупреждение на приборной панели: ТОРМОЗНАЯ СИСТЕМА / BREAKE / ВОСКЛИЦАТЕЛЬНЫЙ ЗНАК В КРУЖКЕ

Почему появился значок:  В отличие от индикации низкого давления моторного масла или от перегрева двигателя, которая появляется по определенной причине, предупреждение BRAKE (Тормозная система) может появиться по разным причинам. Например, в некоторых автомобилях это сигнал о том, что перегорела лампа стоп-сигналов.

Также к появлению индикации тормозной системы может привести не до конца опущенный ручной тормоз (ручник). Но есть и более грозные причины, из-за которых на приборке появляется предупреждение о проблемах с тормозной системой. Например, это может указывать на низкий уровень тормозной жидкости, на сильный износ тормозных колодок и даже на разгерметизацию тормозной системы, что чревато полной потерей тормозов.

Что вы должны делать: Если значок BRAKE появился во время движения, вы должны сразу быть готовым, что в вашем автомобиле нет тормозов. Хотя, конечно, это может быть не так. В этом случае включите аварийную сигнализацию и проверьте, работает ли тормозная система. Если да, то ищите место для парковки, чтобы установить причину появления предупреждения тормозной системы.

Если же тормоза очень плохие или их вообще нет, главное – не паникуйте. Помните, что у вас есть механический тормоз – ручник, с помощью которого вы можете остановиться. Для этого вам нужно, чтобы автомобиль по инерции сам немного снизил скорость движения.

Естественно, для этого необходимо убрать ногу с педали газа. Если в вашем авто механическая коробка передач, то необходимо замедлить его с помощью торможения передачами (включение пониженной передачи — торможение двигателем). Также вы должны съехать с дороги в безопасное место, где нет других транспортных средств и пешеходов. Кроме того, не забывайте, что дополнительное торможение вам обеспечат уклон дороги вверх, бордюры и неровное дорожное покрытие (щебень, песок, земля и т. п.).

После того как вы безопасно остановитесь, проверьте уровень тормозной жидкости. Как это сделать, можете узнать из руководства к автомобилю или в Интернете. Если в вашем автомобиле есть тормоза и уровень тормозной жидкости находится не на минимальном значении, то проверьте, опущен ли рычаг ручника (ручной тормоз) до конца. Также затем вам нужно будет проверить, горят ли в задних фонарях стоп-сигнальные огни. Правда, для этого вам нужна будет помощь, поскольку стоп-сигналы горят только при нажатой педали тормоза.

Что произойдет, если проигнорировать предупреждение: Также индикация тормозной системы может появляться при неисправности датчика ABS, при повреждении проводки электроники тормозной системы и т. п.

Главное – помните, что если появилась надпись BRAKE или значок «восклицательный знак в кружке», то существует проблема в тормозной системе. А это значит, что игнорировать предупреждение нельзя, даже если тормоза по-прежнему работают. Ведь в вашей машине могут полностью пропасть тормоза. Сами понимаете, чем это чревато.

Учтите также, что ни в коем случае нельзя продолжать движение, если уровень тормозной жидкости низкий, а также если тормоза стали хуже работать. В этом случае вам необходимо на эвакуаторе отвезти автомобиль в технический центр для комплексной диагностики. Да, эвакуация традиционно обходится недешево. Но лучше расстаться с некоторой суммой, чем попасть в автомобильную аварию по причине отказа тормозов.
