Аккумуляторные батареи с индикатором

Как работает индикатор и что он показывает?

С начала производства необслуживаемых аккумуляторных батарей их иногда снабжали устройством, которое назвали «магический глазок» (MagicEye). На самом деле это индикатор состояния электролита АКБ, который даёт ответ на два вопроса:

не понизилась ли плотность электролита ниже значения, обеспечивающего нормальную безотказную работу батареи в системе электрооборудования автомобиля;

не понизился ли уровень электролита ниже допустимого.

Устройство состоит из прозрачного световода, на нижней части которого установлена кассета с одним или двумя разноцветными шариками – поплавками (обычно если один, то зелёного цвета, если два, то зелёного и красного), расположенными в наклонных каналах, вдоль которых они могут перемещаться вверх или вниз.

Шарик изготовлен из полимера, устойчивого к кислотному электролиту, который имеет плотность, равную минимальной величине плотности электролита, допустимой при эксплуатации АКБ.

При удовлетворительной степени заряженности АКБплотность электролита выше, чем плотность материала зелёного шарика, поэтому, шарик всплывает в верхнюю часть кассеты и, соприкасаясь со световодом, окрашивает глазок индикатора в зелёный цвет (рис. 1).

Когда плотность электролита в разряженной аккумуляторной батарее станет ниже, чем плотность материала шарика, последний по каналу погрузится в нижнюю часть кассеты, и световод, погружённый в электролит, окрасит глазок в чёрный цвет (рис. 2). Это говорит о необходимости зарядить батарею.

Если уровень электролита упадёт ниже допустимого, то есть нижнего края световода, шарик даже при достаточно высокой плотности электролита всё равно потеряет контакт со световодом.

Не погруженный в электролит световод окрасит глазок индикатора в белый или жёлтый цвет (рис. 3). Это говорит о необходимости немедленной доливки дистиллированной воды до нормального уровня.

виден поплавок

видна ножка индикатора

видна поверхность электролита

Следует отметить, что при эксплуатации аккумуляторной батареи показания индикатора со временем теряют достоверность

. Постепенное снижение уровня электролита в процессе эксплуатации за счёт разложения или испарения воды приводит к повышению его плотности без изменения состояния заряженности. Это значит, что через год-полтора индикатор будет показывать зелёный цвет тогда, когда при увеличившейся от снижения уровня плотности электролита степень заряженности будет уже ниже допустимой.

Аналогичная погрешность будет возникать и у новой аккумуляторной батареи в зимнее время, так как плотность электролита повышается при понижении температуры. А совместное наложение обеих погрешностей при эксплуатации во вторую или третью зиму после установки может даже привести к значительному снижению работоспособности АКБ. Может создаться впечатление, что батарея потеряла работоспособность и непригодна к дальнейшей эксплуатации, хотя она будет по-прежнему надёжно работать после полного заряда по инструкции производителя.

Следует помнить, что при работающем индикаторе его информация относится только к одной из шести ячеек батареи. В тех случаях, когда возникает дефект в ячейке, не имеющей индикатора, информация индикатора становится бесполезной и не отражает общее состояние (работоспособность) аккумуляторной батареи в целом. Хотя, безусловно, следует понимать, что применение индикатора заряженности в большинстве своём обеспечивает полезную информацию о состоянии АКБ для широкого круга условий работы автомобиля в тех случаях, когда стартерная батарея не содержит дефекта производственного характера.

Учимся правильно пользоваться встроенным индикатором заряда на аккумуляторе

Встроенный индикатор в аккумуляторе — это просто ареометр, который дает возможность контролировать уровень плотности электролита.

Многие модели имеют на корпусе небольшую зеленую лампочку индикатор, которая позволяет контролировать заряд батареи. Поговорим подробно о том, для чего же необходимо такая зелёная лампочка индикатор и как с помощью неё контролировать заряд аккумулятора.

Современные аккумуляторы имеют полностью герметичный корпус, они не предполагают возможности вскрыть АКБ, не позволяют проверить плотность электролита или же осмотреть состояние свинцовых пластин. Именно для контроля за состоянием аккумулятора и его разрядом используются такие зелёные лампочки, которые упрощают автовладельцам использование батареи.

Аккумулятор разряжен

Обычно такая лампочка-индикатор имеет три режима работы, используется зелёный, белый и чёрный цвет индикатора. Если лампочка горит зелёным светом, такая батарея полностью заряжена и работает в штатном режиме.

Если индикатор горит белым цветом, это говорит о низком заряде электролита, аккумулятор требует подзарядки или же через специальное отверстие нужно долить в АКБ дистиллированной воды. При наличии горящего белого индикатора следует по возможности подзарядить аккумулятор, так как могут появиться проблемы с запуском двигателя.

Чёрный или в редких случаях горящий красный индикатор свидетельствует о существенной разрядке аккумулятора. В подобном случае необходима как можно скорейшая подзарядка, в противном случае батарея будет разряжена в ноль, что отрицательно сказывается на её показателях ёмкости.

Такая лампочка индикатор — это, фактически, простейший ареометр, встроенный в корпус АКБ. Такой датчик постоянно измеряет плотность электролита, и в зависимости от полученных данных по заряду всплывает тот или иной шарик, который мы и видим в небольшом прозрачном окошке.

Аккумулятор заряжен

Необходимо понимать, что такая система индикатора определяет, фактически, не заряд, а плотность электролита. Поэтому, если по каким-либо причинам батарея потеряла часть электролита или же существо упала её плотность, то в подобном случае даже после подзарядки в аккумуляторе будет гореть красный или белый индикатор. В подобном случае необходимо проверять уровень или же доливать через сделанное самостоятельно отверстие в корпусе аккумулятора концентрированную соляную кислоту или же дистиллированную воду.

Если после подзарядки аккумулятора красный индикатор не сменился на зелёный, то у такой батареи уже имеются серьезные проблемы. Вполне возможно, потребуется менять аккумулятор, а это на современных автомобилях достаточно дорогое удовольствие. В целях профилактики таких проблем не допускайте глубокого разряда АКБ, раз в год подзаряжайте батарею, эксплуатируйте автомобиль исключительно с исправным генератором. Это позволит предупредить возможные серьезные неисправности аккумулятора, сократив затраты на эксплуатацию машины.

Источник: Учимся правильно пользоваться встроенным индикатором заряда на аккумуляторе

Теги: авто Советы Тюнинг ремонт автомобиль Правильно Россия автосалон машины авто и мото водителю на заметку автосамоделки АКБ аккумулятор

Использование аккумуляторного ареометра | Блог

Поскольку напряжение батареи меняется в зависимости от заряда или тока нагрузки, измерения с помощью вольтметра мало что говорят о состоянии батареи, за исключением очень специфических условий. В большинстве случаев измерение удельного веса смеси воды и серной кислоты (электролита) в аккумуляторе является наилучшим способом определения уровня заряда и состояния элемента.

Свинцово-кислотный элемент имеет активный электролит, который участвует в электрохимическом процессе при зарядке его концентрацией серной кислоты. Поскольку это изменение концентрации напрямую отражает изменение состояния заряда элемента (гораздо точнее, чем напряжение элемента), измерение кислотности электролита можно использовать в качестве индикатора заряда.

Хотя существует много способов определить, сколько серной кислоты растворено в воде, самым простым и наименее дорогим методом для использования в полевых условиях является ареометр. Ареометр не измеряет концентрацию серной кислоты напрямую, но отвечает на этот вопрос, показывая удельный вес электролита, то есть его плотность по сравнению с плотностью чистой воды.

Неверные показания

Измерения плотности обеспечивают точную индикацию концентрации кислоты, но плотность раствора кислоты/воды может отличаться по другим, несвязанным причинам, что может повлиять на точность. На любое измерение плотности влияет температура, и большинство ареометров откалиброваны для правильного считывания только при нормальной рабочей температуре 77 F. Например: при температуре электролита 125 F (максимум для работы от батареи) ареометр показывает на 16 пунктов меньше; при 26 F значение составляет 16 баллов.

Метод ареометра также предполагает, что мы измеряем плотность только чистой серной кислоты в чистой воде. Все остальное, растворенное в электролите, увеличит общую плотность и даст ложные показания.

Если аккумулятор только что залили водой, не ожидайте точных показаний ареометра до тех пор, пока аккумулятор не будет заряжен. Зарядка взбудоражит электролит и смешает его с водой. В противном случае чистая вода с более низкой плотностью будет плавать поверх остального электролита, и ваш ареометр сможет взять пробу только этой части.

Показания ареометра во время зарядки отстают от фактического уровня заряда батареи. Только когда аккумулятор подходит к концу своего 8-часового заряда, ареометр дает хорошее представление о состоянии аккумулятора. Аккумуляторы, которые неоднократно переполнялись из-за переполнения водой, имеют тенденцию иметь ослабленный, разбавленный электролит из-за потери серной кислоты. (Если перелива не происходит, при нормальном использовании в виде пара выходит только чистая вода и потери кислоты минимальны). Показания ареометра плохо разбавленного электролита не являются полезным индикатором состояния батареи.

Старый аккумулятор с признаками перелива кислоты (сильная коррозия, отложения в салоне автомобиля) должен обслуживаться специалистом по аккумуляторам, который может определить степень разбавления электролита и довести концентрацию до исходных значений. Как только это будет сделано, показания ареометра станут надежным показателем состояния заряда и общего состояния батареи.

Выбор и использование

Доступны несколько типов ареометров для светодиодно-кислотных аккумуляторов, и даже те, которые предназначены для использования с аккумуляторами с автоматическим запуском, подходят и для промышленных аккумуляторов. Лучше всего использовать ареометр, который показывает числовое значение удельного веса. Типичный диапазон значений: от 1.100 до более 1.300 (для облегчения чтения десятичная точка обычно не ставится на шкале, например: от 1100 до 1300)

Цифры, показанные ареометром, являются значениями удельного веса или плотности жидкости по сравнению с плотностью воды, которая имеет удельный вес, обозначенный как 1.000. Электролит в светодиодно-кислотном аккумуляторе имеет самую высокую концентрацию серной кислоты, когда аккумулятор полностью заряжен. Типичное значение полного заряда промышленной батареи составляет 1,275, но многие батареи работают с более сильным электролитом. Проверьте данные производителя для каждой батареи, чтобы проверить рекомендуемое значение удельного веса при полной зарядке — оно может достигать 1300 и более. Свинцово-кислотная батарея готова к перезарядке, когда она достигает точки разрядки 80%, на что указывают показания ареометра примерно между 1,140 и 1,180. Работа от батарей ниже 1. 120 не рекомендуется.

Лучшее время для использования ареометра для обнаружения проблемных элементов в проблемном аккумуляторе — это время проблем: в то время в течение смены, когда производительность погрузчика начинает падать. Плохие элементы обычно выделяются гораздо более низкими показаниями удельного веса, чем остальные, после использования, даже если эти же элементы имели приемлемые показания, когда батарея была полностью заряжена.

Полностью заряженная батарея с хорошо смешанным электролитом должна показывать показания ареометра на всех элементах в пределах 25 пунктов друг от друга. Если после уравнительного (длительного) заряда несоответствие, превышающее это значение, сохраняется, батарею должен проверить опытный специалист по батареям.

Советы по правильному использованию ареометра

1) Измерьте более одной ячейки при проверке уровня заряда

2) Не ожидайте точных показаний сразу после орошения батареи

3) Температура батареи влияет на точность показаний— электролит должен иметь нормальную комнатную температуру

4) Надевайте защитные очки, когда наклоняетесь над батареей

5) Остатки электролита, оставшиеся в ареометре, вызывают коррозию — промойте и храните ареометр в кислотостойком контейнере.

измерение удельного веса : Техническая поддержка

Удельный вес:



Самый точный и прямой способ проверить состояние заряда элемента батареи — определить удельный вес электролита батареи. Чем выше удельный вес электролита, тем выше степень заряда. Лучший способ по-настоящему контролировать вашу систему в течение всего срока ее службы — это регулярно снимать и записывать показания удельного веса.

К сожалению, пользоваться ареометрами непросто. Тестирование может занять много времени, возможны ошибки, и необходимо учитывать безопасность. По этим причинам мы представляем этот бюллетень.



Типы ареометров

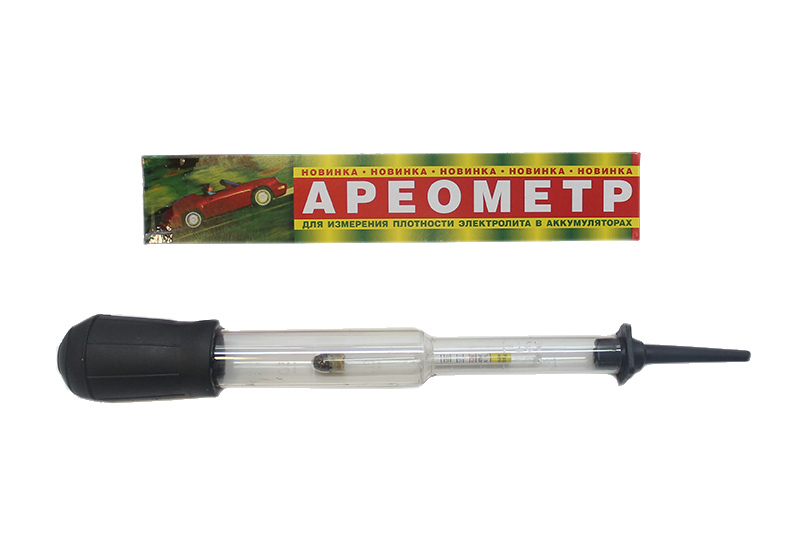

Ареометры бывают разных размеров и форм. Мы рекомендуем ареометр с поплавком, помещенный в стеклянный сосуд с резиновой грушей, чтобы набрать кислоту в трубку. Держитесь подальше от плавающих цветных шариков, так как дополнительная неточность приводит к очень субъективному тестированию. Ареометр должен давать вам числовые показания непосредственно с прибора. Хороший ареометр имеет точность +/- 0,005 пункта, поэтому 1,265 может считываться в диапазоне 1,260-1,270. Точность прибора должна быть известна.



Проверка калибровки

Как и в случае любого измерительного оборудования, делать выводы на основе результатов не стоит усилий, если оборудование не откалибровано.

Правильный способ проверить калибровку ареометра — это проверить ареометр на известном эталоне с точностью до одного десятичного знака. Эти ареометры; однако очень дорогой (100-150 долларов США) и его легко сломать.

Самый простой и дешевый способ, когда есть оборудование, это отмерить объем кислоты и взвесить его. Небольшой градуированный цилиндр и электронные весы идеальны. Затем удельный вес рассчитывается следующим образом:

SG = Масса (г) / Объем (мл)

Для преобразования в шкалу удельного веса на основе воды необходимо использовать метрические единицы. Влагомер калибруется, если он соответствует образцу в пределах производственного допуска.



Метод использования

Точные процедуры зависят от прибора, и они даны как общие процедуры и предполагают ареометр со стеклянным поплавком и корпусом.

1. Наденьте защитные очки и резиновые перчатки.
2. Рекомендуется отключать аккумулятор, особенно при высокой скорости заряда/разряда.
3. Снимите крышку вентиляционного отверстия. Аккуратно вставьте ареометр в ячейку, не нажимая на верхнюю часть пластин.
4. Осторожно наберите жидкость в ареометр, избегая ударов по ареометру. Будьте осторожны, поплавок не залит (слишком много жидкости) и не прилипает к стенкам стеклянной трубки.
5. Получите показания, глядя прямо на поплавок.
6. Повторите шаги 3–5, чтобы подтвердить чтение.
7. ЗАПИШИТЕ номер ячейки и результат.
8. Если очень тепло или очень холодно, скорректируйте удельный вес по температуре. Если температура окружающей среды достаточно постоянна и берется первоначальный вес при вводе батарей в эксплуатацию, коррекция температуры не так критична и необходима только в случае возникновения проблем. Убедитесь, что электролит не горячий, если он только что выведен из эксплуатации. Дайте ему достичь комнатной температуры.

Простая процедура состоит в том, чтобы пронумеровать ячейки, начиная с положительной ячейки, и двигаться от ячейки к ячейке по направлению к отрицательной клемме. Если это часть программы профилактического обслуживания, полезно пронумеровать батареи.



Поправка на температуру

SG кислоты зависит от температуры. Если температура очень низкая или очень высокая, это может привести к неверным показаниям. Чтобы скорректировать температуру, используйте следующие уравнения: уравнения или ниже 70ºF вычтите баллы (0,003 на 10ºF), а выше 70ºF добавьте баллы.

Это действительно для 0-130ºF или -17,8- 54,4ºC



Ниже показано приблизительное состояние заряда при различной плотности при 77ºF / 25ºC.
