Индекс скорости 88т – Nissan Skyline V35 250GT › Бортжурнал › Маркировка шин:(индекс скорости, индекс нагрузки, цветные метки используемые для маркировки шины, дополнительная информация, указываемая в маркировке на боковине шины).

Содержание

Nissan Skyline V35 250GT › Бортжурнал › Маркировка шин:(индекс скорости, индекс нагрузки, цветные метки используемые для маркировки шины, дополнительная информация, указываемая в маркировке на боковине шины).

Пример маркировки шины: 205/55 R16 94H XL

205 – ширина профиля шины в миллиметрах. Здесь – 205 мм.
55 – высота профиля шины в процентах от его ширины. То есть в нашем случае: 55% от 205 мм = 112,75 мм.

Поскольку профиль шины — это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 205/55 R16 захотите поставить автошины с размером 215/55 R16, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто).

Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82%, и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.

R – указывает на конструкцию шины. В данном случае шина радиальная – по расположению нитей корда каркаса шины.

Многие ошибочно полагают, что R — означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.

16 – диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это "посадочный" диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.

94 – индекс нагрузки (он же "индекс допустимой грузоподъемности шины").

H – индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.

XL – усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.

Таблица индексов скорости:

Индекс скорости

94 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо.
Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 94670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.

Таблица индексов нагрузки шины:

Индекс нагрузки

Внимание! Индекс нагрузки указывается на одно колесо автомобиля. Для подсчета максимально допустимого веса машины нужно умножить максимальный вес нагру

www.drive2.ru

Маркировка колес

Маркировка шин

Например, ваша маркировка 185/65 R15 88T XL 165 — ширина шин, мм. 65 — профиль ил отношение высоты профиля к ширине - здесь 65%. Больше цифра - выше шина.
Если этот показатель не указан, значит ваша шина полнопрофильная, где-то 80-82%. R — шина с радиальным кордом (сейчас все так делают, поэтому когда-то эту букву воспринимают, как Радиус).
15
— диаметр диска в дюймах. То есть, диски нужно брать на это колесо с этим же показателем. 88 — индекс нагрузки. Больше число, больше груз выдержит. T — индекс скорости. Ближе буква к концу алфавита - больше скорость покрышка может выдержать.

Таблица индексов нагрузки

ИННагрузка, кгИННагрузка, кгИННагрузка, кгИННагрузка, кгИННагрузка, кг
6226575387885601018251141180
6327276400895801028501151215
6428077412906001038751161250
6529078425916151049001171285
6630079437926301059251181320
6730780450936501069501191360
6831581462946701079751201400
69325824759569010810001211450
70335834879671010910301221500
71345845009773011010601231550
72355855159875011110901241600
73365865309977511211201251650
743758754510080011311501261700

Таблица индексов скорости

Индекс скорости JKLMNPQRSTUHVVRWYZR
Мах. Скорость (км/ч)100110120130140150160170180190200210240>210270300>240

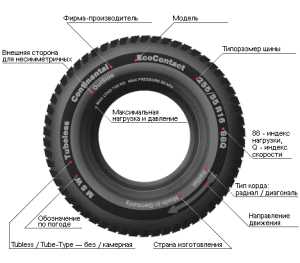

Дополнительные обозначения на шинах

Иногда используются символы: солнце (летние), зонтик (дождь), снежинка (зимние). Стрелка на боковине колеса означает направление вращения для дождевой резины, Если будет вращаться в обратном направлении, то вода, вместо того, чтобы удаляться из под шины, будет под нее нагнетаться. TL - бескамерная шина, Tubeless – бескамерная шина.
Tube Type
– шина должна эксплуатироваться только с камерой. FR - шина с защитой обода диска, RF, XL - шина с повышенной грузоподъемностью, (Е) в кругу (Economic Commission for Europe) - европейский стандарт безопасности, DOT (Department of Transportation) – Министерство транспорта США, американский стандарт безопасности. M+S (Mud) грязь + (Snow) снег - зимние и универсальные шины. AW (Any weather) - всепогодные шины, AS (All Seasons) - всесезонка. Aquatred, Aquacontact, Rain, Water, Aqua – дождевые шины. Reinforced или RF - усиленная шина, имеет 6 слоев. C - грузовая, 8 слоев. Max Pressure – макс. допустимое давление в шине, измеряемое в кПа. Max Load – максимально допустимая нагрузка на шину, измеряемое в кг. То же, что и индекс нагрузки в типоразмере шины. Steel - в конструкции шины присутствует металлический корд. Outside / Inside – ассиметричные шины. При установке шин надпись Outside должна быть с наружной стороны автомобиля, а Inside – с внутренней. Rotation с направляющей стрелкой означает направленную шину. При установке шины нужно строго соблюдать направление её вращения, указанное стрелкой.
Temperature А, В или С
- термостойкость при высоких скоростях (А – наилучший показатель). Traction А, В или С – способность шины к торможению на влажном дорожном полотне. Treadwear - ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.

Дата изготовления шины

Может быть заключена в овал или прямоугольник с закругленными углами) из 4-х цифр.
Первые 2 цифры - неделя в году, последние 2 – год изготовления.
1513 - апрель 2013 г.

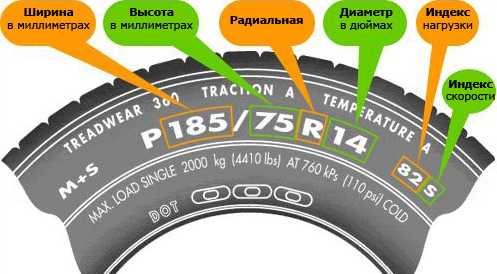

Североамериканская маркировка шин

Есть 2 варианта маркировки шин. P 165/65 R15 88T Первый случай отличается от европейской маркировки только буквами вначале:
  • P (Passanger) - для легковых автомобилей.
  • LT (Light Truck) - для легких грузовиков.
  • T (Truck) - для грузовиков.
Второй принципиально другой 31 x 10.50 R 15 LT C 109 Q
  • 31 – общий диаметр в дюймах
  • 10.50 – ширина профиля в дюймах
  • R – R – радиальный, D – диагональный.
  • 15 – диаметр обода в дюймах.
  • LT – код целевого типа авто (в данном случае – для легких грузовиков).
  • C – код диапазона нагрузок.
  • 109 – индекс нагрузки.
  • Q – индекс скорости.

Маркировка дисков

7.5jx16 h3 5/112 ET35 d-66.6. 7.5 - ширина обода в дюймах (7,5 х 25,4 = 184мм). j или Н2-это служебные символы. Они важны не для потребителя, а для производителя и продавца.
  • J - закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.).
  • Н2 - Н (Hump) означает наличие кольцевых выступов (хамп) на полках обода, которые удерживают бескамерную шину от соскакивания с диска.
    • Н - простой хамп,
    • Н2 - двойной,
    • FH -(Flat Hump) плоский,
    • AH (Asymmetric Hump) - асимметричный,
    • CH (Combi Hump) - комбинированный,
    • Иногда без хамп.
x - данный знак между условными обозначениями ширины и посадочным диаметром означает, что обод нераздельный. 5 - количество крепежных отверстий для болтов или гаек. 112
– (мм) PCD (Pitch Circle Diameter), диаметр окружности, проходящей через центры крепёжных отверстий; ET - (мм) вылет диска, размер между привалочной плоскостью диска колеса при установке на ступицу автомобиля и воображаемой плоскостью, проходящей по середине обода. 35 - вылет может быть положительным ЕТ35, отрицательным ЕТ-20 или равным нулю ЕТ0. d или dia - (мм) диаметр центрального отверстия.

На диске также может быть указано

  • Дата изготовления. 2 первые цифры - порядковый номер недели, последние - год. Напр. 0403 - диск изготовлен в 4 неделю 2003 года.
  • SAE, ISO, TUV - клеймо контролирующего органа.
  • MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (в кг или фунтах). Здесь будет максимальная нагрузка 2000 фунтов (908кг).
  • PCD 100 / 4 - присоединительные размеры.
  • MAX PSI 50 COLD - давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5 кгс / кв.см), слово COLD (холодный) напоминает, что измерять давление следует в холодной шине.
  • www.ph4.ru

    Таблицы индексов скорости шин, нагрузки шин

    Таблица индексов нагрузки шин | Таблица индексов скорости шин

    Индексы нагрузки


    Идекс нагрузки показывает предельную нагрузку на шину для легкового автомобиля
    Индекс нагрузки Нагрузка (кг) Индекс нагрузки Нагрузка (кг) Индекс нагрузки Нагрузка (кг) Индекс нагрузки Нагрузка (кг) Индекс нагрузки Нагрузка (кг)
    62 265 75 387 88 560 101 825 114 1180
    63 272 76 400 89 580 102 850 115 1215
    64 280 77 412 90 600 103 875 116 1250
    65 290 78 425 91 615 104 900 117 1285
    66 300 79 437 92 630 105 925 118 1320
    67 307 80 450 93 650 106 950 119 1360
    68 315 81 462 94 670 107 975 120 1400
    69 325 82 475 95 690 108 1000 121 1450
    70 335 83 487 96 710 109 1030 122 1500
    71 345 84 500 97 730 110 1060 123 1550
    72 355 85 515 98 750 111 1090 124 1600
    73 365 86 530 99 775 112 1120 125 1650
    74 375 87 545 100 800 113 1150 126 1700

    Индексы скорости


    Индекс скорости показывает максимальную допустимую скорость движения при максимальной нагрузке на шину
    Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч)
    L 120 P 150 S 180 V 240 VR >210
    M 130 Q 160 T 190 W 270 ZR >240
    N 140 R 170 H 210 Y 300 ZR(Y) >300

    www.eudriver.ru

    Индекс скорости автомобильных шин

    Во время движения автомобиля внешняя среда наиболее активно воздействует на шины. Они принимают на себя постоянную нагрузку от массы авто и при контакте с дорожным полотном подвергаются отрицательному воздействию — например, температурному и механическому. В холодное время года воздействуют на покрышки и химические реагенты, которыми обрабатывают дорожные покрытия. Чтобы свести к минимуму износ резины, владельцу авто необходимо выбирать автошины с учётом их характеристик, важнейшие из которых — индекс скорости, а также индекс нагрузки.

    Индекс скорости

    Индексом скорости называют рекомендованную производителем скорость движения для данной автопокрышки. Вся техническая информация о шине наносится на её боковину, и индекс скорости не исключение. Он всегда обозначен одной из букв английского алфавита, и за каждой такой буквой закреплён показатель рекомендованной максимальной скорости. Например, буквой N обозначают скорость 140 км/ч, S — 180, H — 210, Y — 300 и так далее. Всего существует 12 вариантов индекса. Когда водитель выбирает покрышку, ему следует ориентироваться на рекомендации производителя для автомобиля его марки. В технических документах всегда указывается рекомендованный индекс скорости. Устанавливать на ту или иную машину следует только такие покрышки, у которых индекс скорости будет выше или равен указанному. В ряде государств водители даже обязаны прикреплять к лобовому стеклу знак с указанием индекса скорости своих шин. Развивать скорость выше отмеченной им запрещено.

    Наименьший из существующих индексов — А. Он соответствует скорости 40 км/ч. Для легковых машин автопокрышки с таким низким индексом не используются, их диапазон — от J (100 км/ч) до Y (300 км/ч).

    Индекс скорости зависит не только от типа автомобиля, для которого предназначена покрышка, но и от сезона, на который она рассчитана. У зимних шин показатель скорости всегда ниже, чем у летних, а всесезонная резина характеризуется средним коэффициентом.

    Обычно автошины имеют определённый запас прочности. Это значит, что предельно допустимая скорость для них немного превышает указанную. Но на российских дорогах проверять износостойкость резины нежелательно и лучше всего, наоборот, развивать скорость на 10-20% ниже рекомендованной.

    www.shinservice.ru

    Шины индекс скорости и нагрузки таблица — 88т и 92т в чем разница

    Индекс нагрузки шин

    Индекс нагрузки – это максимально допустимая (предельная) нагрузка на шину (измеряется в килограммах) при движении автомобиля с максимально допустимой (предельной) скоростью при заданном давлении в шине. Иначе говоря, он показывает какую нагрузку, выдерживает каждая покрышка на максимальной скорости. При этом не следует забывать, что нагрузка на колесо определяется не только пассажирами и перевозимым грузом, но и весом самого автомобиля.

    Иногда можно встретить и другие названия: коэффициент нагрузки или индекс грузоподъёмности шины, но в русскоязычной литературе общепринятой считается именно такая формулировка: индекс нагрузки.

    В маркировке шины индекс нагрузки следует сразу за размерностью и обозначается числом от 0 до 279. Для его расшифровки обычно используют специальную таблицу.

    Полная таблица индексов нагрузки шин

    Основная масса шин пассажирских автомобилей предназначена для более узкого диапазона нагрузок, поэтому в большинстве случаев эту таблицу обычно несколько сокращают: индекс нагрузки шин для легковых автомобилей, кроссоверов и внедорожников варьируется от 50-62 до 111-126.

    В соответствии со стандартами, разработанными Европейской организацией по дискам и шинам (ETRO) у каждого типоразмера шины допускается два индекса нагрузки: стандартный и увеличенный. Разница между этими показателями не превышает 10%. Увеличенный индекс нагрузки должен при маркировке в обязательном порядке сопровождаться поясняющей надписью: reinforced, XL или extraload.

    Иногда автолюбители считают, что увеличенный индекс нагрузки обеспечивает повышенные прочностные характеристики шины, в частности её боковой поверхности. На самом деле это не так: индекс нагрузки определяется по результатам стандартизованных испытаний и не связан напрямую с прочностными характеристиками боковины покрышки.

    Обозначение индекса нагрузки носит международный характер, но в шинах американских производителей после него следует его расшифровка (после пометки «MAXLOAD»). Помимо этого американскими стандартами для пассажирских автомобилей предусмотрен сниженный индекс нагрузки, отмечаемый в маркировке шины буквой P (passenger), которая ставится перед обозначением типоразмера. Сниженный индекс допускает предельные нагрузки ниже (не более 10%) стандартных, поэтому перед использованием таких шин необходимо проверить по технической документации возможность их применения.

    Ещё одна особенность шин американских производителей – индексы нагрузки для лёгкой грузовой техники: light truck – лёгкие грузовики и пикапы (коммерческая техника в европейской классификации). Обозначаются такие шины при маркировке индексом LT перед типоразмером, и после цифр первого индекса нагрузки следует через знак дроби второй – меньше первого.

    Например, шина Goodyear WRANGLER DURATRAC LT285/70 R17 121/118Q OWL при двух осях и четырёх колёсах имеет индекс нагрузки 121(1450 кг), а при сдвоенных колёсах на задней оси – 118 (1320 кг). Несложный подсчёт показывает, что во втором случае автомобиль, несмотря на меньшее значение допустимой нагрузки на одно колесо, может быть загружен больше, чем в первом.

    Европейское обозначение шин для сдвоенного применения отличается только тем, что латинская буква C (Commercial – коммерческая техника) ставится на маркировке шины не перед типоразмером, а сразу после него.

    Индекс скорости шин

    Определение индекса скорости шины можно дать простое – это максимальная скорость, которую покрышка выдерживает. Другое дело, что понимается под термином «выдерживает». Конечно, прежде всего, это понятные условия применения:

    1. Давление в шине,
    2. Вертикальная нагрузка,
    3. Параметры внешней среды (качество покрытия, погодные условия).

    При сопоставимых условиях применения, индекс скорости – это некая гарантия производителя, что при заявленной максимальной скорости шина сохранит свои физико-механические свойства и не разрушится.

    Индекс скорости шины при маркировке обозначается одной из букв латинского алфавита, которая следует сразу за индексом нагрузки. Для его расшифровки обычно также пользуются таблицей.

    Таблица индексов скорости шин

    Индекс скорости Допустимая скорость, км/ч Индекс скорости Допустимая скорость, км/ч
    A1 5 K 110
    A2 10 L 120
    A3 15 M 130
    A4 20 N 140
    A5 25 P 150
    A6 30 Q 160
    A7 35 R 170
    A8 40 S 180
    B 50 T 190
    C 60 U 200
    D 65 H 210
    E 70 V 240
    F 80 W 270
    G 90 Y 300
    J 100 ZR более 240

    Запомнить таблицу легко: буквы располагаются по алфавиту за исключением одной – H (соответствующей индексу скорости 210 км/час).

    Иногда (в последнее время достаточно редко) можно встретить резину с отсутствием маркировки по индексу скорости. Как правило, это шины для спортивных автомобилей, разработанные для конкретных моделей (иногда и для индивидуальных машин), которые не ставятся на серийные авто.

    Связь между индексами скорости и нагрузки шин

    Связь между индексами нагрузки и скорости учитывается производителями: для одного и того же значения максимальной нагрузки выпускаются шины с разными допусками по скорости.

    Качественно эта связь понятна: чем выше предельно допустимая скорость, тем большую нагрузку должна выдерживать покрышка, потому что с увеличением скорости резко возрастают динамические нагрузки на шину, например, при попадании колеса в ямку или выбоину. Проще говоря, при неправильно подобранных характеристиках покрышку в такой ситуации может разорвать.

    Для индексов скорости в диапазоне от Q до T предельно допустимая нагрузка может быть достигнута при предельно допустимой скорости. А вот для скоростных автомобилей необходим определённый запас.

    Если индекс скорости шины V равен 240 км/час, то расчётный индекс нагрузки такой покрышки должен соответствовать максимальной скорости до 210 км/час. А при движении с большей скоростью планируемую нагрузку следует уменьшать ещё больше.

    Алгоритм расчёта следующий: увеличение скорости каждые 10 км/час влечёт за собой снижение нагрузки на 3%. Для ещё более скоростных машин (W – 270 км/час) правило ужесточается: снижение нагрузки на 5% каждые 10 км/час от 240 км/час.

    При выборе шин с учётом индекса скорости следует принимать во внимание рекомендации производителя, время года и манеру езды водителя. И если нет возможности приобрести резину в соответствии с указаниями производителей, следует выбирать покрышки с более высоким (но не более низким) индексом скорости, чем рекомендуемый.

    Испытания шин для определения индексов

    За формальными цифрами индексов скорости и нагрузки шин и сухими рекомендациями производителей стоит большой объем инженерных работ проектировщиков и испытателей. Присвоение каждой модели покрышки определённой категории происходит не только (и даже не столько) расчётными методами, но и на основании данных стендовых, полигонных и натурных испытаний резины.

    Классический пример в этом отношении – всемирно известная Nokian, где шины проходят вначале цикл стендовых испытаний. Схема испытательного стенда известна давно: испытуемая покрышка вращает массивный барабан, к которому прижимается с определённым усилием. Здесь важны строгое соблюдение режимов испытаний и постоянный мониторинг состояния испытуемого объекта.

    Второй этап – полигонные испытания: автомобиль, на котором установлены испытываемые образцы, управляется роботом и двигается по замкнутой траектории. На этом этапе испытатели также имеют возможность постоянно контролировать параметры испытываемых покрышек.

    Наконец, третий этап – натурные испытания шин в эксплуатации, как водителями-испытателями самой компании, так и независимыми экспертами (как правило, таксистами). При натурных испытаниях не удаётся постоянно контролировать параметры состояния резины, зато ценность итогового результата выше, чем на предыдущих этапах – это ведь данные фактической эксплуатации.

    В той же Nokian, например, очень требовательны к качеству выпускаемой продукции – даже если при стендовых испытаниях покрышка выдерживает длительное время скорость свыше 300 км/час, далеко не факт, что ей будет присвоен индекс скоростной шины и, вполне возможно, всё ограничится индексом T.

    Расчет шин по индексам скорости и нагрузки

    Казалось бы, рассчитать предельную нагрузку на колесо и по ней подобрать шину с соответствующим данной модели индексом скорости – не самая сложная задача.

    Действительно, многие автолюбители полную массу автомобиля (полностью заправленная машина с максимально допустимым количеством пассажиров и максимально разрешённым к перевозке грузом) делят на 4 и получают максимальную нагрузку на колесо.

    На самом деле признать такой расчёт верным нельзя по нескольким причинам:

    • Во многих автомобилях распределение нагрузок по осям неравномерное.
    • Кроме того приведенный расчёт можно назвать статическим, в то время как шины подвергаются динамическим нагрузкам существенно превосходящим в пиковые моменты нагрузки статические.
    • Наконец, основные планируемые режимы эксплуатации автомобиля (скоростное шоссе, грунтовая дорога, дорога с плохим покрытием и так далее) также влияют на требования к индексу нагрузки.

    Всё это породило многочисленные «экспертные» поправочные коэффициенты.

    На самом деле сколько-нибудь обоснованные поправки к статическим расчётам могут дать, как уже отмечалось, только результаты испытаний, проводимых производителем. Потому и обоснованную рекомендацию по индексу нагрузки следует искать у производителей автомобилей и шин.

    Что касается индекса скорости, то выбирать его следует с запасом. Если, например, планируются участки движения со скоростью 190 км/час выбирать шины лучше рассчитанные на скорость 210 — 220 км/час.

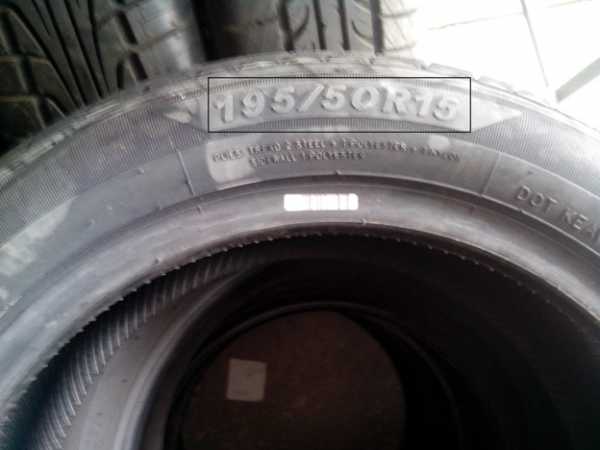

    Типоразмер шины

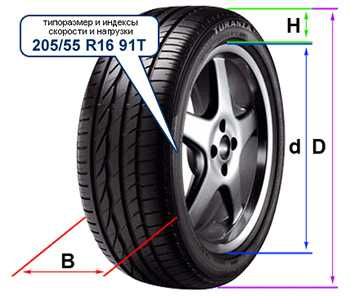

    Он написан на боковине шины. Например, маркировка: 195/65 R15 91T
    195 — так обозначается ширина шины в типоразмере, в мм.
    65 — этот параметр в маркировке шин означает процентное отношение высоты профиля шины к её ширине (в нашем случае 65%). Параметр определяет высоту шины при данной ширине шины.
    Обратите внимание, что при увеличении ширины шины, при том же значении профиля, увеличивается и высота шины! Точные значения изменений размера можно рассчитать воспользовавшись «шинным калькулятором»
    Калькулятор позволяет рассчитывать не только внешние размеры автошины, но и рассчитать необходимую ширину диска.
    Если этой цифры нет в маркировке на боковине шины (например 195/ R 15), то это значение равно 80% и такая шина называется «полнопрофильной»
    R — в типоразмере покрышки означает конструкцию шины — радиальная. Многие автолюбители ошибочно думают, что R — обозначает радиус шины. Легковых шин с диагональной конструкцией уже практически не выпускается.
    15 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр автошины, а не радиус).
    91 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.
    С помощью таблицы можно узнать максимальную нагрузку в килограммах, при которой производитель шины гарантирует, что шина не разрушится и будет показывать заданные заводом-изготовителем характеристики.

    Индекс нагрузки 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85
    Мах. Нагрузка (в кг.) 335 345 355 365 375 387 400 412 426 437 460 462 475 787 500 515
    Индекс нагрузки 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
    Мах. Нагрузка (в кг.) 515 530 545 560 580 600 615 630 650 670 690 710 730 750 775 800
    Индекс нагрузки 101 102 103 104 105 106 107 108 109 110 111 113 114 115 116
    Мах. Нагрузка (в кг.) 825 850 875 900 925 950 975 1000 1030 1060 1090 1150 1180 1215 1250
    Индекс нагрузки 117 118 119 120 121 122 123 124 125 126 127 128 129 130
    Мах. Нагрузка (в кг.) 1285 1320 1360 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900

    На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.
    Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 195/70 R15 C, (8 слоёв, грузовая шина).
    T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.

    Индекс скорости J K L M N P Q R S T U H V VR W Y ZR
    Мах. Скорость (км/ч) 100 110 120 130 140 150 160 170 180 190 200 210 240 >210 270 300 >240

    Американская маркировка шин

    Существуют два типа маркировки американских шин.
    Американское обозначение типоразмера.
    Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R14 или LT 235/75 R15.
    И другая маркировка шин, которая принципиально отличается от европейской.
    Например: 31х10.5 R15
    31 — внешний диаметр шины в дюймах.
    10.5 — ширина шины в дюймах.
    R — шина радиальной конструкции.
    15 — внутренний диаметр шины в дюймах.

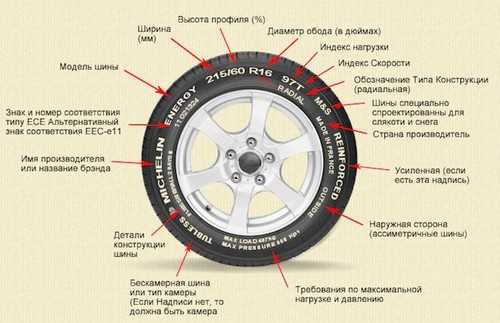

    Дополнительные обозначения в маркировке, применяемые производителями шин

    M&S ( Mud + Snow — грязь плюс снег). Эта маркировка на шине означает, что данные шины специально сконструированы как зимние или всесезонные.
    All Season — всесезонная шина, предназначенная для круглогодичного использования.
    Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
    Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
    Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
    Tubeless — бескамерная шина. Если этой надписи нет в маркировке, то шина может использоваться только с камерой.
    Tube Type — шина должна эксплуатироваться с камерой.
    MAX PRESSURE — максимально допустимое давление в шине, в кПа.
    RAIN, WATER, AQUA (или пиктограмма «зонтик» в маркировке на боковине шины) — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
    Если у вас остались ещё вопросы по маркировке шины, то вы можете воспользоваться «Ваш вопрос специалисту по маркировке шин», по вопросу параметров дисков, воспользуйтесь разделом маркировка дисков а так же вы можете проконсультироваться по телефону 518-30-91.

    Что такое индекс нагрузки и зачем он нужен

    Индекс нагрузки можно условно назвать коэффициентом грузоподъемности шины – другими словами, это предел загруженности автомобиля, укомплектованного конкретными шинами, на максимально предусмотренной скорости. Индексы нагрузок шин легковых автомобилей находятся в пределах от 60 до 125 единиц (или от 250 до 1650 кг).

    Стоит отметить, что на этот параметр оказывают влияние самые разные показатели: и степень износа протектора, и температура шины, и многое другое. Чтобы немного сгладить влияние этих факторов, производитель всегда оставляет запас прочности не менее 20%.

    Особенно важно учитывать индекс нагрузки, передвигаясь по отечественным дорогам – колесо, попав в яму, должно стойко выдержать удар. Если же не обращать внимание на указанные параметры и загружать автомобиль больше, чем предусмотрено, то вероятность того, что шина не выдержит нагрузки, ощутимо повышается.

    Конечно, подобные коэффициенты всегда рассчитываются с запасом, однако лучше сохранить ресурсы шины для какого-нибудь непредвиденного случая, а при обычном режиме эксплуатации резину лучше поберечь. Ведь шины, индекс нагрузки которых находится в рамках допустимого уровня, служат дольше.

    Как высчитать максимальную грузоподъемность автомобиля?

    Рассмотрим конкретный пример – на вашей покрышке стоит маркировка 98 Т:

    • коэффициент 98 показывает, что нагрузка на одну шину в данном случае не должна превышать 750 кг.
    • соответственно, нагрузка на все четыре колеса достигает 3000 кг – это общая грузоподъемность шин.
    • вычтите из этого числа вес самого авто (например, 1600 кг), водителя (90 кг) и пассажиров (85 + 75 кг) и получите потенциальный вес груза, который вы можете загрузить в свое авто – в данном случае, 1150 кг. Это та нагрузка, которую выдержит ваша машина на скорости 190 км/ч.

    Однако индекс нагрузки – это максимально допустимое значение, вершина, на которую не стоит взбираться. Вес машины и груза далеко не всегда распределен равномерно между передней и задней осями, да и пассажиры зачастую сидят не там, где нужно для баланса, и поэтому всегда должен быть небольшой запас. Наиболее оптимальной и безопасной считается нагрузка в размере не более 35% полной массы авто. В конце концов, для перевозки особо тяжелых грузов всегда можно купить шины, у которых индекс нагрузки шины, таблица которых представлена на нашем сайте, будет выше. Но учтите, что в этом случае увеличится нагрузка и на подвеску, а это может привести к ее преждевременному изнашиванию.

    В заключение отметим и еще один важный нюанс – индекс нагрузки шин не должен быть меньше, чем указанный на шинах в базовой комплектации автомобиля. Несоблюдение этого правила может привести к аварии. Лучшее решение для расчета индекса нагрузки, когда вы планируете купить резину – это рекомендации производителя автомобиля, указанные в его технической документации.

    Ниже – полная таблица индексов (коэффициентов) грузоподъемности:

    Как подбирать шины

    При подборе покрышек для своего автомобиля нужно знать следующее:

    1. Размерность колёс, а так же их индексы скорости и нагрузки указываются на табличке под капотом автомобиля, либо на стойке водительской (пассажирской) двери. Если этой таблички нет — информацию можно узнать в паспорте транспортного средства или у дилера.
    2. При подборе покрышек лучше уточнить максимальную нагрузку на шину и перепроверить её на шинах именно того типоразмера, который планируется установить. Шины одной модели но разного типоразмера имеют разные индексы нагрузки.
    3. Не стоит выбирать шины с индексом нагрузки «впритык» к паспортным значениям, гораздо лучше, если у шин будет некоторый запас прочности. Условия эксплуатации автомобилей в России сложные, некоторая вероятность непредвиденного случая существует.
    4. Так же не стоит забывать, что большая часть продающихся в России покрышек произведены в Китае и прочих азиатских странах. Это не значит, что все эти шины имеют какой-то брак, но такая вероятность существует. Поэтому лучше перестраховаться и выбрать покрышки, индекс нагрузки которых будет хотя бы процентов на 20 больше паспортных значений. Этот запас обеспечит некоторый запас прочности на непредвиденный случай.

    Лопнувшие на ходу шины — повседневная реальность. Во избежание попадания в сложную дорожную ситуацию необходимо отнестись к выбору покрышек со всей серьёзностью.

    Маркировка шин – расшифровка скажет многое

    1. Индекс скорости шин
    2. Индекс нагрузки шин
    3. Сезонность
    4. Ошиповка
    5. Дополнительные обозначения

    Без хорошей и качественной обуви человек много не пройдет, если на дворе холодное время года. Да и летом по раскаленному солнцем асфальту босиком передвигаться некомфортно. Так же и с автомобилем – без грамотно подобранных шин он далеко не уедет.

    Однако правильно выбрать их не так просто, как может показаться на первый взгляд. Из обилия представленных в магазине шин нужно четко определить категорию, типоразмер, уметь расшифровать индекс допустимой нагрузки и индекс скорости шин, показатели сцепления и износа. Радует, что не обязательно быть специалистом, ведь маркировка шин, расшифровка которой доступна даже начинающему автолюбителю, содержит всю необходимую информацию.

    Разумеется, сначала нужно подобрать «обувку» для автомобиля по размеру – типоразмер шин является одной из самых видимых деталей маркировки:

    Для расшифровки возьмем последний пример с фотографии: 175/70 R13 82Т:

    • 175 – показатель ширины шины в миллиметрах, то есть ширина данной шины 175 мм.
    • 70 – ее пропорциональность (еще называют подобную величину профилем), то есть высота профиля по отношению к ширине в данном случае составляет 70%. Чем больше показатель пропорциональности, тем выше шина, независимо от ее ширины.
    • R – радиальный корд покрышки. Это особенность конструкции шины, когда прорезиненные нити на корде каркаса идут параллельно друг другу, не перехлестываясь. Сейчас преимущественно выпускается радиальный тип, но иногда еще можно встретить и диагональный корд (D), когда прорезиненные нити на каркасе располагаются под углом к радиусу колеса. Или диагонально-опоясанный тип (B).
    • 13 – величина указана в дюймах и обозначает диаметр колеса.
    • Т – буквенное обозначение скорости, при которой можно без проблем ездить с данной шиной. Подобный индекс скорости шин рассчитать просто, взглянув на таблицу, которая расположена ниже. В данном случае мы видим индекс скорости Т, который означает, что предельно допустимая скорость – 190 км/ч. Это распространенный тип, как и индекс скорости q (до 160 км/ч).
    • 82 – эта цифра обозначает максимально допустимую нагрузку на колесо. В данном случае этот индекс шин обозначает, что предельно допустимая нагрузка составляет 475 кг. Чуть ниже в увидите таблицу, где будут указаны все значения индекса нагрузки шин.
    Обозначение Максимальная скорость, км/ч
    L 120
    M 130
    N 140
    P 150
    Q 160
    E 170
    S 180
    T 190
    U 200
    H 210
    V 240
    W 270
    Y 300
    Z свыше 300

    Индекс нагрузки (грузоподъемности) шин

    Индекс КГ Индекс КГ Индекс КГ Индекс КГ
    50 190 71 345 92 630 113 1150
    51 195 72 355 93 650 114 1180
    52 200 73 365 94 670 115 1215
    53 206 74 375 95 690 116 1250
    54 212 75 387 96 710 117 1285
    55 218 76 400 97 730 118 1320
    56 224 77 412 98 750 119 1360
    57 230 78 425 99 775 120 1400
    58 236 79 437 100 800 121 1450
    59 243 80 450 101 825 122 1500
    60 250 81 462 102 850 123 1550
    61 257 82 475 103 875 124 1600
    62 265 83 487 104 900 125 1650
    63 272 84 500 105 925 126 1700
    64 280 85 515 106 950 127 1750
    65 290 86 530 107 975 128 1800
    66 300 87 545 108 1000 129 1840
    67 307 88 560 109 1030 130 1900
    68 315 89 580 110 1060
    69 325 90 600 111 1090
    70 335 91 615 112 1120

    Сезонность

    Также маркировка шин обязательно включает в себя обязательно указание сезонности:

    Обозначение Описание
    W + S C такими шинами возможно движение по дороге, на которой присутствует грязь и снег.
    Snow или M + S Зимние шины, позволяющие ехать и по снегу, и по льду.
    As All Season всесезонная
    Aw Any Weather всепогодная
    Rain, Water, Aqua, Aquatred, Aquacontact Возможно, шина может в маркировке иметь «зонтик». Такая маркировка говорит о том, что покрышка имеет эффект аквапланирования, то есть создана специально для дождливой погоды.
    HIGHWAY Шоссейные – созданы для дорог с твердым покрытием, но только в мокром или сухом виде. Из-за низкого сцепления с покрытием езда по снегу или льду в такой автомобильной «обувке» нежелательна.
    PERFORMANCE Скоростные — для автомобилей высокого класса. Выдерживают большие температурные нагрузки, имеют отличные сцепные свойства и обеспечивают безупречную управляемость авто.
    ALL SEASON PERFORMANCE Скоростные всесезонные.

    Ошиповка

    Для тех, кто предпочитает шипованную резину в холодное время года, важно знать следующее:

    Обозначение Описание
    AD Ошиповка выполнена посредством алюминиевых шипов.
    SD Ошиповка выполнена с помощью шипов, имеющих твердосплавный сердечник.
    DD Ошиповка выполнена с помощью шипов, имеющих прямоугольный сердечник с алмазной огранкой.
    OD Ошиповка выполнена с помощью шипов, имеющих овальный сердечник.
    MD Ошиповка выполнена с помощью пластиковых шипов, имеющих твердосплавный сердечник.

    Дополнительные обозначения

    Помимо этого, существует еще масса дополнительных обозначений, которые не всегда указываются:

    Обозначение Описание
    Rotation Направленная, где направление указывается стрелкой.
    Outside и Inside (возможно, Side Facing Out и Side Facing Inwards) Ассиметричная, поэтому при таком обозначении обязательно соблюдать указание для установки шины на диск: Outside (наружная сторона автомобиля), Inside (внутренняя сторона).
    Left/Right Зависимости от обозначения, устанавливают шину по той стороне машины, которая обозначена в маркировке: слева или справа.
    Tubeless Бескамерная.
    Tube Type Эксплуатируют только с камерой.
    MAX PRESSURE (кПа) Максимально допустимое давление в шине.
    Vmax Скорость, которую выдерживают шины, может быть более 360 км/ч.
    SSR При потери давления включается система аварийной защиты.
    M3 Разработаны специально для BMW.
    N1, N2, N3 Разработаны специально для Porshe.
    MO Разработаны специально для Mercedes-Benz.
    ML Разработаны специально для Mercedes-Benz или Audi, имеют защиту обода диска.
    MFS Максимально защищают закраину автомобильного диска.
    RF, Reinf, C, LT, XL Усиленные шины.
    E17 Целиком и полностью соответствуют стандартам Европы.
    DOT Целиком и полностью соответствуют стандартам США.
    PLIES: TREAD Слой протектора состоит из…
    SIDEWALL Боковой слой состоит из…
    MAX LOAD Индекс нагрузки шин (кг или английский фут).
    DA Небольшие производственные дефекты, которые не препятствуют нормальной эксплуатации.
    MADE IN… Произведено в…

    evrasia-today.ru

    (индекс скорости, индекс нагрузки, цветные метки используемые для маркировки шины, дополнительная информация, указываемая в маркировке на боковине шины). — Toyota Camry, 2.5 л., 2015 года на DRIVE2

    Всем привет!
    Так как продал всё таки свои 18-тые колёса, то сразу начал искать себе новые летние шины. погуглив в интернете, наткнулся на очень полезную запись и решил занести (скопировать) к себе в бортжурнал, поскольку содержание статьи остается актуальным все время. Думаю и многим из вас еще не раз пригодится!

    Пример маркировки шины: 215/55 R17 94H XL

    215 – ширина профиля шины в миллиметрах. Здесь – 215 мм.

    55 – высота профиля шины в процентах от его ширины. То есть в нашем случае: 55% от 215 мм = 118,25 мм.

    Поскольку профиль шины — это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 215/55 R17 захотите поставить автошины с размером 225/55 R17, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто).

    Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82%, и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.

    R – указывает на конструкцию шины. В данном случае шина радиальная – по расположению нитей корда каркаса шины.
    Многие ошибочно полагают, что R — означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.

    17 – диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это "посадочный" диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.

    94 – индекс нагрузки (он же "индекс допустимой грузоподъемности шины").

    H – индекс скорости шины — это нормированный скоростной режим, в пределах которого допускается использование шины. Он наносится на боковую поверхность автомобильной покрышки индексом в виде букв латинского алфавита. Индекс маркируется одной буквой, которая соответствует сертифицированной скорости эксплуатации шин данного типа. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.

    XL – усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.

    Таблица индексов скорости:

    www.drive2.ru

    Маркировка индекса скорости на автошинах

    Чаще всего, при выборе автомобильной резины, люди ориентируются на ее стоимость, однако действительно на что необходимо обратить особое внимание, – это на ее маркировку, которая располагается на боковой стороне покрышки.

    Полезная информация

    Информация, указанная на автопокрышках, очень полезна для каждого владельца автомобиля. Первое, что бросается в глаза – это название производителя и марка изделия. Далее идут большие цифры, к примеру, 175/65/R14, которые обозначают:

    • ширину покрышки – 175 миллиметров;
    • процентное соотношение ширины к высоте – 65;
    • внутренний диаметр – R14, который выражается в дюймах.

    Далее можно увидеть цифры, обозначающие коэффициент нагрузки, он варьирует в пределах 80 – 115 и выше. Данный параметр указывает на то, какие нагрузки способно выдержать изделие. К примеру, автопокрышки с индексом 99 предназначены для автомобилей до трех тонн.

    Если цифра ниже, колеса предназначаются для транспортного средства с более низкой нагрузкой, цифра выше – для машин с более высокой нагрузкой.

    Автошины для лета и зимы имеют разные обозначения, например, на зимней резине часто можно изображены буквы М + S, означающее, что автопокрышки хорошо будут работать на заснеженных и покрытых грязью дорогах.

    Скоростной показатель

    Еще одна важная метка, которая указывает, на скоростной режим автомобиля, использующего ту или иную резину. Маркировка наносится в виде букв латинского алфавита.

    Сегодня для легкового автотранспорта резина, рассчитанная на движение менее 160 км/час, не выпускается. Такую резину производители обозначают латинской литерой Q. Буква R – обозначает, что автомобиль может двигаться 170 км. Покрышки с литерой Т – предназначены для движения 190 км/ч.

    Исключение составляет литера Н, которую производители расположили ближе к концу списка, она указывает, что автомобиль может двигаться 210, а литера V разрешает движение 240 км/ч.

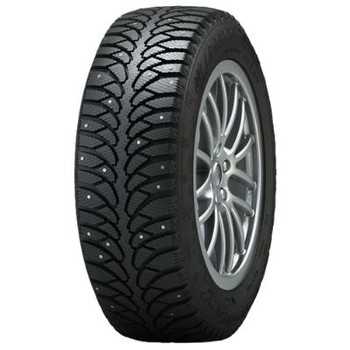

    Т – стандартный индекс скорости для зимних шин

    Коэффициент Т принято считать стандартным для зимних автошин. Международные требования предъявляют ко всем стандартным легковым автошинам одинакового размера одинаковый коэффициент нагрузки, а скоростной показатель может изменяться от 160 до 240 км. Однако для зимы самым приемлемым является индекс Т.

    Скоростной коэффициент присваивают покрышкам только после проведения испытаний. А маркировку наносят для того, чтобы указать водителю автотранспортного средства на максимально допустимую скорость, при которой могут работать покрышки.

    Что значит индекс скорости Т на шинах? Он обозначает максимальную скорость движения, при которой автопокрышки будут сохранять все свои полезные характеристики. Если на покрышках указан индекс Т – 190, а автомобиль будет долгое время ехать 210, производитель не гарантирует сохранность своего изделия. При длительной эксплуатации таких покрышек на более высоком скоростном режиме, возможна их деформация и разрушение из-за перегрева.

    Чтобы понять, на какую скорость рассчитаны те либо иные автошины, можно воспользоваться специальной таблицей, разобраться в которой может даже новичок.

    К примеру, латинские буквы R/S/Т/U = 170/180/190/200 км, Н/V = 210/240, W/Y=270/300 километров в час. Литеры W/Y проставляются на покрышках, предназначенных для спортивных автомобилей. На некоторых автопокрышках можно увидеть, что индекс выражен не одной, а двумя буквами, к примеру, VR. Расшифровать такие символы тоже не трудно, они обозначают, что на автомобиле с такими покрышками, можно передвигаться от 210 до 300 км/час, ZR – от 240 до 300 км. Таким образом, расшифровка Т- индекса скорости шин будет говорить о допустимом скоростном режиме для транспортного средства.

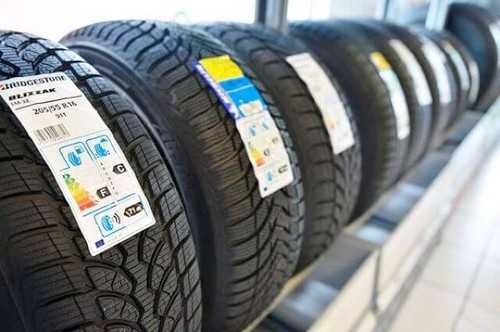

    На что обратить внимание при покупке автошин?

    Выбирая резину, необходимо ориентироваться на два важных параметра, которые тесно связаны друг с другом: скорость и нагрузки. Ведь именно нагрузка влияет на характер перемещения автотранспорта и определяет ресурс автомобильной резины.

    К примеру, при небольшом показателе нагрузки уровень шума, при перемещении автомобиля, будет минимальным, однако сами шины износятся быстрее. Если коэффициент нагрузки будет большим, шины будут более шумными, но прослужат более длительный срок.

    Приобретая автошины для легковой машины, необходимо ориентироваться на то, с какой скоростью вы чаще всего перемещаетесь, и покупать их с запасом коэффициента на десять – пятнадцать процентов больше.

    Чтобы избежать проблем, к примеру, разрыва авторезины во время движения транспортного средства, нужно приобретать изделия с более высоким индексом. Но и здесь важно не переусердствовать. Ведь если вы решите поставить на легковую машину резину с завышенными параметрами (для спортивных авто), пострадает комфорт во время передвижения.

    Если в комплекте есть шины с разными скоростными ограничениями, на передние колеса нужно ставить более жесткую резину. При таком способе установки износ всех четырех колес будет примерно одинаков.

    Интересные статьи

    Вконтакте

    Facebook

    Twitter

    Google+

    tvoikolesa.com
