16Мар

Гидравлическая правка кузова – виды инструмента и его особенности

виды инструмента и его особенности

Кузовной ремонт автомобиля — задача достаточно сложная. Здесь требуются не только определённый опыт и знания, но и специальные инструменты. Учитывая, что во время кузовного ремонта часто приходится решать проблемы с выправлением геометрии кузова, устранением вмятин и восстановлением первоначальной формы, необходим набор специальных устройств и приспособлений, которые упрощают такую работу и делают её в принципе выполнимой. При этом зачастую требуется приложение определённых усилий, которые в состоянии обеспечить гидравлика. Поэтому гидравлический инструмент очень широко и успешно используется для кузовного ремонта.

Как использовать гидравлический инструмент для правки кузова

Для подобных задач используется гидравлика следующих видов:

  • подъёмные приспособления;
  • насосы;
  • цилиндры;
  • прессы.

Давайте рассмотрим основные разновидности такого оборудования и сферы, в которых их принято использовать.

Гидравлический набор растяжек

При выполнении кузовного ремонта часто используют гидравлический набор растяжек. Он применяется для воздействия силовым методом на различные части кузова машины для того, чтобы исправить различные повреждения механического характера.

Гидравлические растяжки 10т для кузовного ремонта

Таким образом, мы имеем возможность убрать следующие дефекты:

  • искривления;
  • вмятины;
  • деформации;
  • рихтование стоек;
  • рихтование подвески.

Такой набор укомплектован стандартным образом и состоит из следующих инструментов:

  • насадки с различной конфигурацией;
  • гидронасоса;
  • гидроцилиндра;
  • удлинителя;
  • помпы;
  • захватов и упоров.

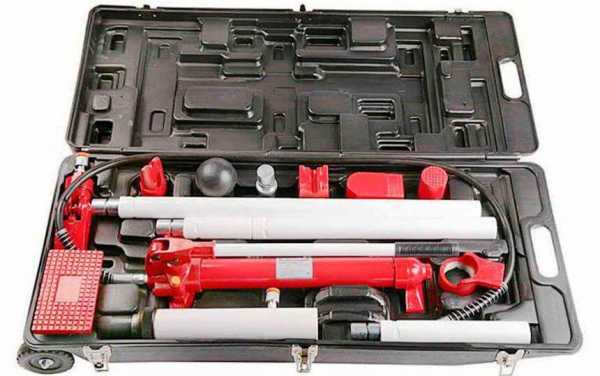

Кейс с гидравлическим инструментом для ремонта кузова авто

Продается набор в специальном чемоданчике. Есть возможность добавлять туда различные элементы, которые определяются спецификой выполняемых операций

. Стандартный набор может не содержать в комплекте помпу, но она существенно упрощает разные операции, позволяя увеличить прилагаемое усилие.

Принцип действия растяжек, которые включены в набор, может быть следующим:

  • для обеспечения растягивающего эффекта;
  • для стягивания элементов машины.

Набор можно использовать для того, чтобы рихтовать крышу, багажник или капот машины. Возможно с его помощью обеспечивать силу в 5 тонн. Гидравлический набор может применяться также для исправления кузовного перекоса автомобиля.

Как использовать набор растяжек

Гидравлические стяжки и распорки для кузова авто

Давайте рассмотрим, как применяется такой инструмент на практике для ремонта авто:

  1. Визуально оцениваем уровень повреждений, материал и качество элементов, требующих ремонта, а также расстояние между участками с деформацией.
  2. Собираем гидроцилиндр и шланг, пользуясь при необходимости удлинителем.
  3. Взяв специальные насадки, располагаем конструкцию в устойчивом положении, чтобы она не могла упасть или сдвинуться с места.
  4. Нажатием на насос фиксируем установку.
  5. Осуществляем исправление участка, создавая усилие насосом. При необходимости операцию повторяем до выправления детали.

Пневмогидравлический насос: применение для кузовного ремонта

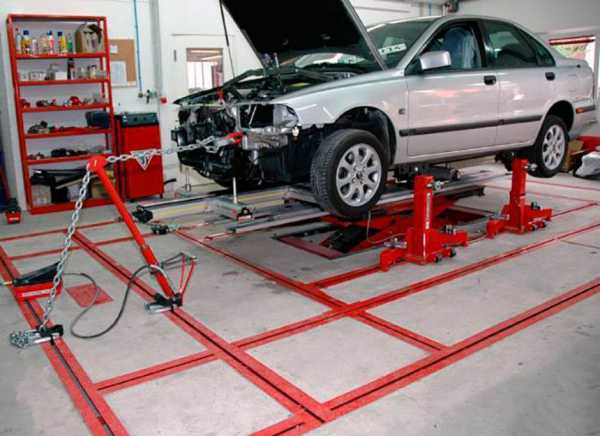

Для серьёзного ремонта кузова машины используют инструмент, который называют стапелем. Он помогает решить проблему, когда набор растяжек не годится. Однако стапель вполне применим и для устранения мелких дефектов.

Ручной пневмогидравлический насос для инструмента кузовного ремонта

В его конструкцию входит пневмогидравлический насос. Его применение даёт следующие преимущества:

  • высокую эффективность;
  • простоту в эксплуатации;
  • легкость заправки маслом;
  • бесшумный режим работы многих моделей;
  • систему защиты от перегрузки в процессе ремонта.

Такой инструмент очень упрощает все операции и сокращает время, необходимое для устранения неисправностей.

Пневмогидравлический домкрат: тонкости применения

Домкрат — это инструмент, который есть в арсенале каждого автолюбителя. При выполнении многих задач возникает необходимость приподнять машину и удержать её. Это важно при замене, например, колеса.

Легковой и грузовые гидравлические домкраты от 2 до 10т

Выбирая домкрат, следует обратить внимание на следующие параметры:

  • рабочую высоту — величину рабочего хода штока;
  • грузоподъёмность — максимальную массу, с которой может работать инструмент;
  • компактность и транспортабельность.

В последнее время всё более популярным становится пневмогидравлическая модель домкрата. Это инструмент, действие которого обеспечивается совместным действием пневматического и гидравлического механизмов. Подъём груза происходит за счёт масла, которое подаётся при помощи пневматики (воздухом).

Такой инструмент стационарный — он не рассчитан на то, что вы будете возить его с собой в багажнике. Он отличается следующими преимуществами:

  • высокой грузоподъёмностью;
  • возможностью использования на недостаточно твёрдой площадке;
  • удобством эксплуатации;
  • небольшими усилиями пользователя.
Домкрат подкатной гидравлический грузоподъемность 2 тонны

Чтобы пользование таким агрегатом было безопасным, следует соблюдать несложные меры предосторожности:

  • в начале работы ознакомиться с инструкцией;
  • перед каждым использованием убеждаться, что конструкция исправна, все детали на местах, и масло не подтекает;
  • перед использованием удалять воздух из гидравлического отсека.

Заключение

Гидравлические инструменты применяются практически во всех видах выправления кузова, где механический метод оказывается недейственным. Использование гидропневматики помогает получить нужное усилие, необходимое для исправления дефектов поверхности.

Сегодня практически каждый автолюбитель, который чинит автомобиль своими силами, использует подобное оборудование. Оно не только упрощает труд, но и попросту обеспечивает возможность выполнения некоторых операций.

[democracy]

[democracy]

Автор: Высоцкий Александр Петрович

Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность - автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,…

okuzove.ru

Гидроцилиндр для рихтовки своими руками

>

>

Гидроцилиндр для рихтовки своими руками

Курсовой проект — Приспособление для правки кузовов — Чертежи.РУ


Гидравлический цилиндр своими руками

TORIN T71001L Комплект для правки кузова гидравлический 10т в интернет магазине Motorstate купить TORIN T71001L Комплект для пра

SIVER B-110 стапель рамный

5 — продажа Рихтовочный инструмент. Покраска Jonnesway, Big Red, Ombra, Зубр , онлайн заказ с доставкой

Аксессуары и доп.оборудование — Оборудование для правки кузовов СИВЕР (SIVER)


Гидроцилиндр Для Вытяжки Из Домкрата 3 — AgaClip — Make Your Video Clips


Комплект гидроцилиндров для кузовных работ в кейсе BIG RED (br-TRK02001-S) цена, купить в Минске, доставка по Беларуси

Набор для правки кузовов МT 03042, 4т


doska7.ru — продам гидравлическая стяжка

Как сделать гидроцилиндр своими руками


Набор гидравлический для правки кузова Кратон PHE-01

Купить Комплект рихтовочный AE&T T03010

Рихтовки авто своими руками фото


Конструирование и расчет стенда для разборки и сборки рессор

Гидроцилиндр ЦГ-63.35х500.11 траверсы для МКСМ-800

СИБЕК Фаворит-М станок для правки дисков с усиленной скобой, 220В

Ran-tax Стапель вытяжной, гидравлический — ANDRMAX


Гидравлический набор для правки кузовов 20т


Гидравлические наборы Omas T71001 / Для кузовного ремонта / Каталог

sqezo.ru

Инструменты для кузовного ремонта автомобилей

Кузовной ремонт — это одна из самых сложных и ответственных разновидностей работ по устранению неисправностей автомобиля. Здесь важна точность и аккуратность, поэтому от вас потребуются не только специальные знания в этой области, но и определённые навыки во владении инструментом и в обработке материалов. По сути, это технологический процесс правки кузова автомобиля. Он бывает двух видов:

  • полным;
  • локальным.
Набор инструмента для рихтовки кузова в раскладном футляре

Полный ремонт необходим, если машина попала в аварию, и требуется серьёзное исправление геометрии кузова с заменой некоторых его частей.

Локальный ремонт подразумевает исправление более мелких неисправностей. Это могут быть следующие операции:

  • исправление вмятин;
  • восстановление повреждений лакокрасочного покрытия;
  • ремонт бамперов и деталей из пластика.

Очевидно, что для работ такого плана вам будет необходимо специальное оборудование. Специалисты используют в таких случаях инструмент для кузовного ремонта и специальные приспособления

, которые делают возможным выполнение операций и упрощают операции с машиной. Давайте рассмотрим, каким бывает кузовной инструмент, и для чего конкретно он служит.

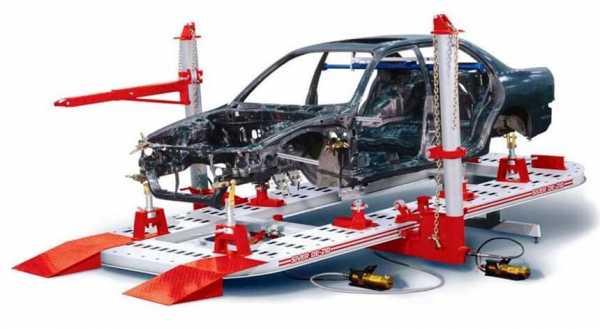

Стапель

Стапель предназначен для восстановления геометрии кузова

При столкновении или наезде на препятствие у автомобиля могут возникать различные нарушения геометрии кузова. Они требуют грамотной правки — машина с неправильной геометрией плохо подаётся управлению, и велик риск возникновения новой аварийной ситуации.

Для правки геометрии кузова применяется кузовной инструмент, который называют стапелем. При помощи системы фиксации одних частей и нагрузки на другие части машины происходит выправление дефектов. Стапель оборудован специальными гидравлическими приспособлениями для нагрузки и силовыми захватами для фиксации.

Cтапель напольный Blackhawk Korek

Есть следующие разновидности стапелей:

  • напольный — наиболее дешёвая разновидность. Он состоит из рельсов, вмонтированных в пол, анкеров и стоек. Позволяет использовать занимаемую площадь для других задач, когда в нём нет необходимости;
  • платформенный — это эстакада с трапом для въезда и рельсами. Он может использоваться для самых сложных разновидностей правки, однако он требует под себя большой площади в помещении;
  • рамный — очень удобен для правки несложных дефектов. Не занимает много места и очень эффективен.

Гидравлика для рихтовки

Набор гидравлического инструмента в специальном кофре

Гидравлика — это инструмент для кузовного ремонта, который помогает выполнению работ по рихтованию. Набор состоит из гидравлического насоса, различных насадок и удлинителей. Такие наборы различаются по тоннажности.

Рихтовочные инструменты

Суть работ по рихтовке заключается в том, что детали возвращают первоначальный вид. Иначе говоря, это разнообразные методы правки элементов автомобиля. Для выполнения работ подобного рода у вас в арсенале должны быть следующие инструменты:

  • Набор молотков для рихтования:
  • Безынерционный молоток
  • Молоток из резины.
  • Молоток вакуумного типа с насадками в виде присосок.
  • Правка для рихтования — инструмент изогнутой формы с острой рабочей кромкой.
  • Киянка с бойком цилиндрической формы из:
    • дерева;
    • резины.
  • Ложки:
  • Стержни фигурной формы.
  • Ударные полотна.
  • Наковальня. Может быть небольших размеров. Это необходимый инструмент для выправления вмятин.
  • Машинка для шлифования. Применяется для устранения царапин и сколов, избавления от очагов коррозии и прочих операций подобного типа.
  • Сварочный аппарат. Вполне вероятно, что вам понадобится варить металлические элементы. Использование сварочных аппаратов требует определённого опыта и знаний — учтите это.
  • Домкрат. Это устройство можно найти в комплекте у каждого автолюбителя. Он понадобится для поднятия и поддержки автомобиля как в полевых условиях, так и в мастерской. Существуют разные виды домкратов:

Перечень инструментов может быть длиннее или короче — всё зависит от того, насколько серьёзные виды работ по восстановлению автомобиля вы планируете.

Оборудование для окрашивания автомобилей

В перечень работ кузовного ремонта входят операции по окрашиванию. Очевидно, что для них также понадобится специальное оборудование. Вот краткий список того, что вам может понадобиться в процессе восстановления лакокрасочного покрытия автомобиля:

  • Разбрызгиватель для:
    • краски;
    • грунтования.
  • Краскопульт.
  • Аэрограф.
Набор краскопультов для покраски авмашин

Вам не нужны все 3 категории — будет достаточно и одной. Просто определитесь с оптимальным вариантом. Вам следует знать, что аэрограф предназначен для окрашивания небольших поверхностей и не годится для серьёзных объёмов.

Обязательно будет нужен компрессор — он включается в схему оборудования для нанесения краски.

Неплохо иметь пескоструйный аппарат для очистки и обезжиривания поверхностей, когда вы готовите их для окрашивания. Для работы с этим аппаратом также понадобится компрессор.

Оборудование для работ с пластиковыми деталями

Кузовной ремонт автомобилей может подразумевать и комплекс работ с пластиковыми элементами кузова. В основном это сварка, поскольку пластик — легкоплавкий материал, или операции по удалению дефектов.

Паяльник для ремонта пластиковых деталей машины

Для термоопераций используется в основном следующее оборудование:

  • Паяльники. Достаточно часто возникает необходимость в восстановлении бампера – при этом широко применяются паяльники. Различают две разновидности паяльников:
    • электро;
    • воздушный (по сравнению с электрическим его стоимость гораздо выше).
  • Теплопистолет. Необходим при устранении вмятин небольшого размера. Разогретый пластик становится более гибким, что позволяет придавать ему любую конфигурацию. Раньше для таких целей использовалась газовая горелка, однако она не давала возможности регулировать температуру нагрева.
  • Строительный фен. Его принцип действия полностью аналогичен работе теплового пистолета.

Используемые материалы

Автокосметика и средства ухода за кузовом

Расходные материалы для кузовного ремонта нельзя в прямом смысле классифицировать как инструмент. Однако они необходимы так же, как специальный инструмент и приспособления. Поэтому давайте рассмотрим, что необходимо иметь в мастерской:

  • Чистящие и моющие средства.
  • Обезжиривающую химию.
  • Антистатики (предотвращают налипание пыли на свежеокрашенные узлы).
  • Средства для полирования:
    • абразивные;
    • защитные;
    • универсальные.
  • Материалы для предотвращения возникновения коррозии.
  • Антигравийные материалы.
  • Наждачную бумагу, абразивные круги и др.
  • Сухие чисты тряпки, ветошь.
  • Лакокрасочные материалы, грунтовки, клеи и т. п.
  • Средства индивидуальной защиты: перчатки, очки, маску для сварки и др.

Заключение

Для ремонта кузова машины необходим целый арсенал специальных инструментов и приспособлений. Чем лучше вы оснащены в техническом плане, тем больше у вас шансов на успех в устранении неисправности вашего авто, тем выше качество и меньше времени и энергии вы потратите.

Каждый автолюбитель, стремящийся достигнуть каких-либо высот в ремонте машины, должен очень ответственно отнестись к своему инструментарию — это один из определяющих факторов вашего успеха.

[democracy]

[democracy]

Автор: Высоцкий Александр Петрович

Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность - автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,…
