Как работает гибридный двигатель, автомобиль гибрид

Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Идею соединить два агрегата (двигатель внутреннего сгорания и электродвигатель) новой не назовешь. В 1897 году французская компания Parisienne des Voitures Electriques начала производство авто с гибридными двигателями, а немногим позднее американская General Electric выпустила первый гибрид с бензиновым четырехцилиндровым двигателем. Но тогда такое новшество оказалась экономически нецелесообразным. Топливо было дешевым, а мощность автомобиля-гибрида уступала мощности традиционных моделей. Но времена изменились. Топливо дорожает, экологическая обстановка ухудшается. Автомобили со смешанными силовыми агрегатами стали актуальными и начали набирать популярность.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают двигатели, работающие на водороде.

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

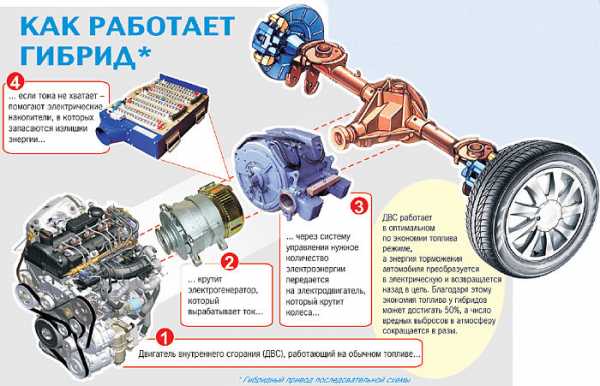

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

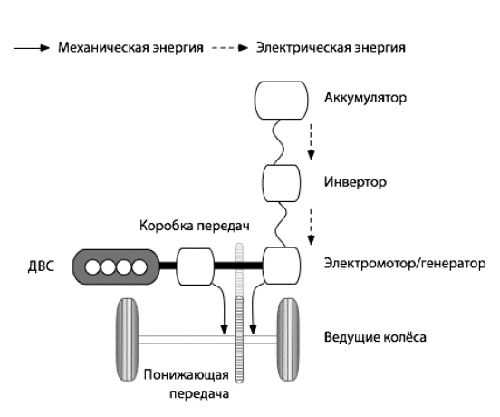

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Положительные стороны гибридных двигателей

  1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
  2. Совместное использование двух двигателей снижает количество выбросов СО2.
  3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
  4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
  5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
  6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
  7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
  8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

  1. Высокая стоимость автомобиля.
  2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
  3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

autolirika.ru

Как работает гибридный двигатель: принцип работы

Главный силовой агрегат современных машин – двигатель внутреннего сгорания. Но в условиях истощения залежей нефти, роста требований к экологической чистоте топлива инженеры прибегают к новым технологиям. Полный отказ от углеводородного топлива или снижение его расхода обеспечивают электрический мотор или гибридный машинный двигатель. Последнюю деталь устанавливают на современных авто.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Интересно знать! Грузовики-гибриды несерийно выпускались в Чикаго до 1940-х годов.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине.  Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

  • двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
  • электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
  • трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
  • топливного бака. Обеспечивает подачу топлива в ДВС;
  • аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
  • инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
  • генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Интересно знать!

При сгорании 1 л бензина и от работы аккумулятора массой 4,5 ц получается одинаковое количество энергии.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

  • на городских дорогах требуется электродвигатель с небольшой мощностью;
  • при езде на загородном шоссе задействуется топливный мотор;
  • в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

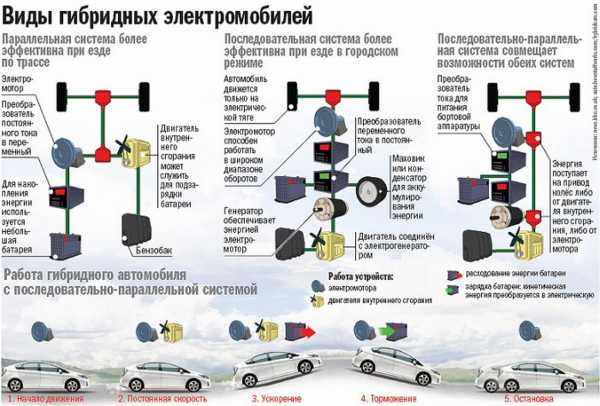

Схемы взаимодействия мотора и ДВС

Развитие технологии гибридных двигателей привело к реализации нескольких вариантов взаимодействия электроагрегата и стандартного мотора.

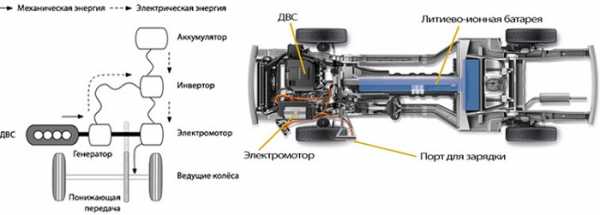

Последовательная схема

В схеме series hybrid ДВС активирует генератор, вырабатывающий энергию для запитки электрического двигателя, вращающего колеса. Последовательный автомобиль-гибрид задействует маломощный ДВС, но только в условиях максимального КПД. Модели-малолитражки выпускаются с большой АКБ.

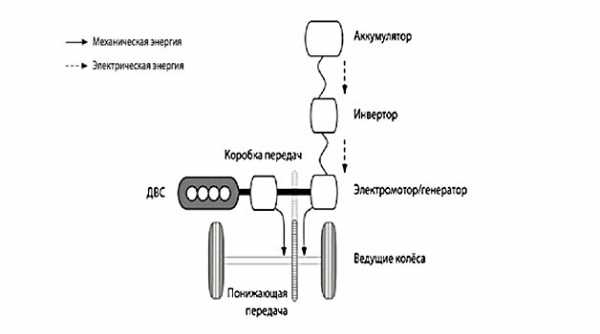

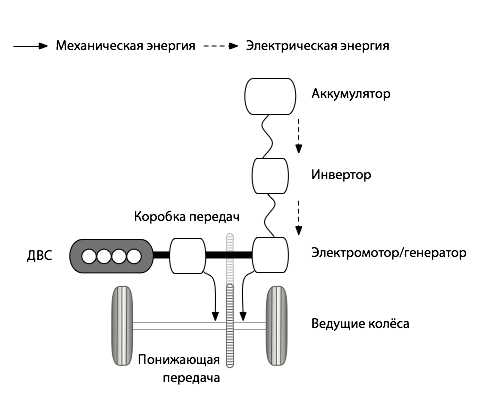

Параллельная схема

Оснащение машины системой parallel hybrid обеспечивает вращение колес от бензинового и электрического мотора. Электрическая установка также выполняет функции стартера и генератора, располагается между коробкой передач и ДВС.  Дополнительная мощность создается электродвигателем в зависимости от режима езды. Аккумуляторные батареи отличаются компактностью, заряжаются при движении машины.

Подробное описание параллельной схемы для гибридной силовой моторной установки современного автомобиля отмечает ее недостаток. Электрический двигатель не выполняет одновременное вращение колеса и зарядку батареи.

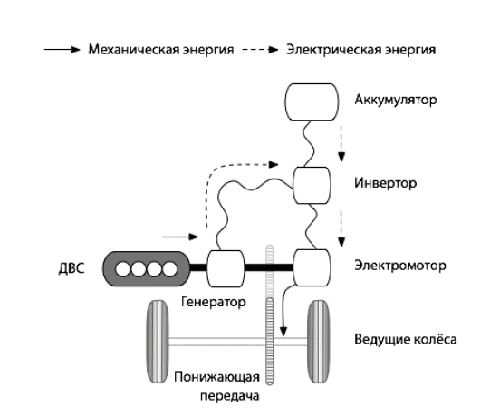

Последовательно-параллельная схема

Смешанный гибрид совмещает последовательную и параллельную схему работы. Электрические агрегаты работают как генератор, создавая электроэнергию и как мотор, создавая тягу. Для объединения двигателей используется планетарный редуктор. ДВС вырабатывает минимум мощности при цикле Аткинсона, что обеспечивает экономию топлива. Устройство параллельно-последовательной схемы и принцип для работы смешанного гибридного двигателя предполагают:

  • работу в эконом-режиме. На электрической тяге ДВС выключен, запитка электромотора происходит от аккумулятора;
  • поддержку скорости движения. Мощность ДВС распределяется по колесной системе и генератору. В это время выполняется одновременная запитка параллельного электроагрегата и дозарядка АКБ;
  • интенсивное ускорение. При высоких нагрузках ДВС и электрическая часть функционируют параллельно. Электромотор подпитывается от батареи без утраты мощности генератором.

Важно! Наиболее эффективно принцип комбинированной тяги реализован у бренда Тойота и называется Hybrid Synergy Drive.

Преимущества и недостатки гибридных авто

Транспорт с гибридной силовой установкой расходует на 30 % меньше топлива по сравнению со стандартными моделями. На этом преимущества использования гибридного автомобильного двигателя не заканчиваются:

  • минимальное количество вредных выбросов за счет технологий рекуперативного торможения, наличия емкой АКБ;
  • согласованность функций ДВС и электромотора;
  • полезные инновации – опции стоп-старта, рециркуляции отработанных газовых смесей (подогревают тосол), изменение фазы распределения газов;
  • наличие водяного насоса с электроприводом, системы климат-контроля и усиления руля, улучшенного качения покрышек;
  • эффективность при работе на холостом ходу в городских условиях;
  • возможность продолжительной поездки без дозарядки аккумулятора – заправляется бак;
  • поддержка выбранного режима за счет компьютерного управления;
  • низкий уровень шума работающего мотора.

К недостаткам моделей с гибридными установками относятся:

  • необходимость регулярной нагрузки на АКБ;
  • батарея может разряжаться до критического состояния при низкой температуре;
  • проблемы с самостоятельным ремонтом машины;
  • дорогая цена запчастей, которые не всегда есть в наличии в сервисных центрах.

Минусом для некоторых пользователей является высокая цена транспорта – даже недорогие японские гибридные автомобили Toyota Yaris стоят около 18 тыс. евро.

Типы гибридных агрегатов

Гибридный современный двигатель – экономичный и экологичный агрегат, но полностью разобраться, что же это такое, поможет обзор вариантов исполнения основной конструкции:

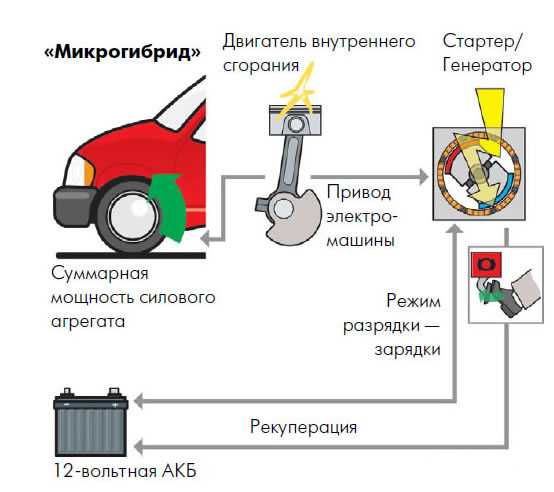

  • микрогибридный силовой агрегат. Электрическим компонентом привода является стартер или генератор, отвечающий за функции старта и стопа. Кинетическая энергия используется по принципу рекуперации, то есть переходит в электрическую. Привода исключительно для электротяги нет. АКБ с наполнителем из стекловолокна – на 12 Вольт, адаптирована к частым стартам;

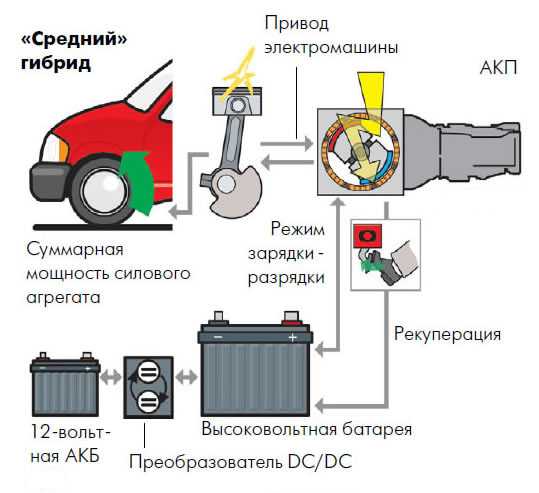

  • среднегибридный силовой агрегат. Что значит в этом случае гибридный машинный двигатель? Деталь поддерживает функции ДВС, но транспорт не ездит на электротяге. Средние гибриды могут регенерировать часть кинетической энергии при торможении. Она переходит в электрическую и накапливается в АКБ. Батарея и электроузлы работают на высокой мощности. В режиме смещения точки нагрузки при помощи электрического генератора у теплового мотора повышается эффективность;
  • полногибридный силовой агрегат. Высокомощный генератор интегрируется с ДВС. Есть функция движения при электрической тяге при маленькой скорости авто. Электрогенератор запитывает двигатель внутреннего сгорания с функцией старт-стоп в рабочем режиме. Высоковольтный аккумулятор заряжается в процессе рекуперации. Разделительное сцепление ДВС и электромотора обеспечивает быстрое отсоединение одной системы от другой.

Интересно знать!

Микрогибридные силовые агрегаты впервые сконструировал и выпустил бренд Тойота.

Классификация по степени электрификации

В зависимости от электрификации существует несколько видов гибридных машин.

Микрогибрид

У моделей есть функции рекуперации энергии во время торможения, автоматика типа стоп-старт. Микрогибриды подразделяются на три типа:

  • машины с системой старт-стоп;
  • транспорт со старт-стопом и рекуперативным торможением;
  • модели, объединяющие две технологии, со свинцово-кислотным AGMаккумулятором и объединенным блоком стартера/генератора.

При экономичности топлива и экологичности, электрического воздействия на привод не происходит.

Важно! Данный транспорт нельзя назвать гибридными машинами на 100 %.

Мягкий гибрид

Что же такое мягкий двигатель типа гибрид? Электрическая силовая установка обеспечивает поддержку ДВС, работа в режиме чистого электричества не осуществляется. Рекуперация происходит только при торможении. Конструкция моделей не предусматривает маховика, на его месте находится стартер-генератор. Мягкие гибриды отличаются небольшой мощностью, которая компенсируется электрической частью только при ускорении или разгоне.

Интересно знать! Система Kinetic Energy Recovery мягкогибридных машин также используется в Формуле-1.

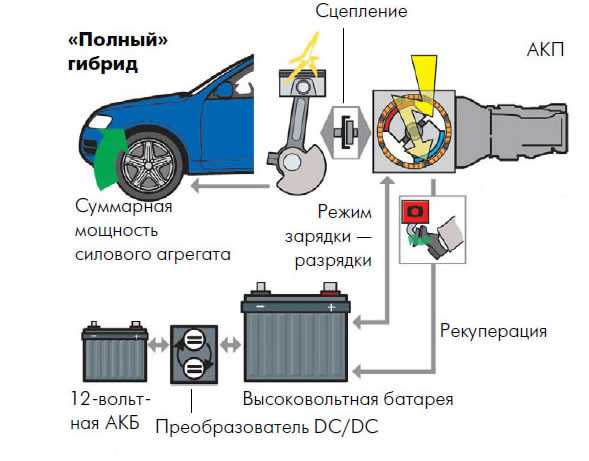

Полный гибрид

Электрическая часть задействуется в режиме поездок по городу, на высоких скоростях работает стандартный ДВС. Схема соединения электромотора с двигателем внутреннего сгорания реализуется последовательным, комбинированным или разветвленным способом.

Транспортное средство не заряжается от сети, а только в процессе рекуперации. При разрядке литий-ионного аккумулятора можно переключиться на ДВС.

Гибриды-плагины

Что такое plug-in и надежный ли это гибридный автомобильный двигатель? Электрическая часть осуществляет сбор энергии для заряда батареи, совместно с двигателем внутреннего сгорания обеспечивает вращение колес.

Инновационные модели двигаются при задействовании усилий двух моторов, отличаются объемной мощной батарей (от 70 до 100 лошадей). Рядом с люком бензобака расположен порт для зарядки от розетки. Особенность плагинов – преодоление расстояния до 50 км только на электрической тяге.

Привод дополнительных аксессуаров в автомобилях с полным гибридным приводом

Конструкционные доработки привода дополнительных агрегатов заключались в том, чтобы компоненты работали не от ДВС, а от электричества. Приводная часть полногибридных моделей включает следующие элементы:

  • вакуумный насос электрического типа. Деталь служит для понижения давления усилителя тормоза и поддерживает подачу низкого давления при старте и остановке;
  • электрогидравлический усилитель управления рулем. Используется, чтобы во время автоматической остановки двигателя рассоединить ДВС и усилитель. Технология позволяет оптимизировать топливные затраты;
  • компрессорный кондиционер с электрическим приводом. Отвечает за охлаждение салона при автоостановке. Деталь обеспечивает отсоединение компрессорного привода кондиционера и ДВС. Электрокомпрессор всасывает, сжимает фреоновый газ и направляет его в систему для прокачки;
  • электроблок управления кондиционером. Регулирует температуру испарения от 800 до 9000 мин.

Важно!

Полный гибридный привод – единственный вариант гибридов, объединяющий функции старт-стопа, рекуперации, режим электротяги и систему E-Boost.

Перспективы автомобилей-гибридов

Новизна технологии совмещенного мотора приводит к неполному пониманию автолюбителями, что же такое и как работает гибридный двигатель на подобном автомобиле. С учетом 20-летних разработок бренда Тойота у гибридов есть множество перспектив развития. Машины с облегченным кузовом, емкими и компактными аккумуляторами, простой и быстрой зарядкой, усовершенствованным режимом рекуперации в ближайшем будущем завоюют рынок.

У гибридных авто ДВС не подвергается критическим нагрузкам, а с учетом цикла Аткинсона его моторесурс выше, чем у стандартного двигателя. Для сокращения расходов на топливо машины оснащаются ГБО, совместимыми с электронными блоками управления. При внешней схожести с бензиновой техникой автовладельцы сталкиваются со сложностью обслуживания и огромным разбегом стоимости. Даже при отсутствии поломок и значительном пробеге цена машины окупиться через 5 лет. Но минимальные затраты на горючее стоят таких вложений.

Однако, будущее гибридного транспорта – только за моделями plug-in, которые реально экономят топливо. Плагины привлекательны бесшумным плавным электродвигателем, динамикой бензинового мотора, обеспеченной массивным электрическим бустом. Чтобы использовать машину полноценно, необходимо развитие зарядной инфраструктуры – установка специальных розеток на АЗС.

nahybride.ru

Устройство гибридного автомобиля

Прототип автомобиля с гибридным двигателем появился еще в конце 19 столетия. Сегодня он представляет собой транспортное средство, способное при небольшой скорости не использовать топливо, а осуществлять движение за счет электрической энергии.

Гибридный двигатель – это система, состоящая из электрического и топливного двигателей. При этом, в период работы каждый может быть задействован как по отдельности, так и оба в независимых циклах.

Устройство и принцип работы

Самый распространенный режим работы гибридного двигателя заключается в том, что при движении авто на небольшой скорости, например, в черте города, используется его электрический блок.  При движении машины по трассе – в работу включается двигатель внутреннего сгорания (ДВС). В случае большой нагрузки, например, при резких подъемах в гору, в работу включаются оба двигателя.

Безусловно, к плюсам такого устройства можно отнести то, что при использовании электрического двигателя, значительно сокращается расход топлива, так как он работает от постоянно восполняемой энергии аккумулятора.

Возможность, хотя бы отчасти, снизить количество выбрасываемых вредных веществ в воздух – еще один плюс гибридной системы автомобиля.

Гибриды характеризуются малой мощностью, которую помогает компенсировать ДВС.

Двигатели в гибридах могут быть как бензиновые, так и дизельные. Более того, производители газобаллонного оборудования (ГБО) разработали системы способные работать на этих автомобилях.

Пример конструкции гибрида

Устройство гибрида включает в себя:

— Двигатель внутреннего сгорания. Его устройство и размеры сконструированы таким образом, что позволяет снизить вес, вредные выбросы и расход топлива.

— Электродвигатель разработан с учетом особенностей гибрида. Его сделали не только сгенерировано работающим с топливным блоком, но и уделили особое внимание показателям мощности. Параллельно он вырабатывает энергию для подзарядки АКБ автомобиля. Может быть выполнен встроенным в силовую установку или размещаться отдельно от неё, в некоторых моделях используются сразу оба варианта.

— Трансмиссия. Работа трансмиссии гибрида фактически совпадает с ее устройством на обычных автомобилях. Но, в зависимости от вида гибридного двигателя, они могут отличаться. Коробки передач в них бывают, как гибридные с интегрированным электродвигателем, так и обычные механического и автоматического исполнения. Например, трансмиссия автомобиля Toyota устроена с разветвлением потоков мощности. Двигатель такого типа работает в режиме плавных нагрузок, что помогает значительно экономить расход топлива.

— Топливный бак. Необходим для питания топливом ДВС. Для наглядности того, что топливная система имеет ряд преимуществ, хотелось бы привести один факт в пользу этого: энергия, получаемая при сгорании 1 литра бензина сопоставима с энергией, вырабатываемой аккумулятором весом около 450 кг.

— Аккумулятор. Его главная функция – выработка достаточного уровня энергии для работы электродвигателя. В авто используется две батареи, высоковольтная и обычная на 12 (В) для питания бортовой сети. Изначально до запуска всех систем питание идет только от стандартного аккумулятора, так как для работы высоковольтной батареи и инвертора необходимо постоянное охлаждение.

-Инвертер преобразует постоянный ток высоковольтной батареи в переменный трехфазный для электродвигателя и наоборот. Также регулирует распределение энергии и управляет электродвигателем.

— Генератор. Его принцип работы такой же как у электродвигателя, но направлен на вырабатывание электрической энергии.

3 типа гибридных агрегатов

Как было уже отмечено ранее, гибридная система автомобиля представляет собой комбинирование моторов, своего рода, две разных скрещенных технологии. Технику гибридного привода характеризуют в двух направлениях – это двухтопливный или бивалентный и гибридный силовой агрегат.

Данное разделение на две комбинации силовых агрегатов определено для их классификации по разному принципу работы.

Устройство гибридного силового агрегата включает в себя двигатель внутреннего сгорания и электродвигатель-генератор. Таким образом, электродвигатель это и генератор энергии, и тяговый электродвигатель, и стартер для пуска ДВС.

Существует три типа гибридного силового агрегата. Главным критерием для классификации служит исполнение основной конструкции. Следовательно, выделяют: микрогибридный силовой агрегат, среднегибридный силовой агрегат и полногибридный силовой агрегат.

Микрогибридный силовой агрегат

Концептуальная особенность данного типа привода заключается в его электрической части, которая необходима только для выполнения функции «старт-стоп». При этом, часть выработанной кинетической энергии повторно используется как электроэнергия (процесс рекуперации).


Привод исключительно за счет работы электрической тяги не возможен. Рабочие характеристики 12-вольтного аккумулятора гибрида с наполнителем из стекловолокна приспособлены к частым пускам двигателя. Также для накопления энергии от рекуперации может использоваться накопитель в виде электрохимического конденсатора.

Микрогибрид от компании Mazda

Среднегибридный силовой агрегат

Электрический привод помогает работе двигателя внутреннего сгорания. При этом, движение гибрида лишь за счет электротяги не осуществляется. У данного типа гибридного мотора электрическая энергия регенерируется при торможении, а затем накапливается в высоковольтной аккумуляторной батарее.


Устройство высоковольтной АКБ гибрида и всех его электрических частей отвечает необходимому уровню напряжения, что позволяет вырабатывать достаточно высокую мощность. В итоге, благодаря поддержке ДВС электродвигателем, его работа характеризуется максимальной эффективностью.

Полногибридный силовой агрегат

Работа двух моторов: электродвигателя и двигателя внутреннего сгорания, в данном типе комбинируется между собой. Полногибридный тип позволяет машине двигаться только за счет электрической тяги и достаточно большое расстояние. При определенных условиях силовой агрегат функционирует как среднегибридный.


В этих автомобилях устанавливаются достаточно мощный электродвигатель и высоковольтные АКБ большего объема, что и позволяет им выдавать такие характеристики. Основой подзарядки батареи выступает также процесс рекуперации энергии.

Функция «старт-стоп» реализована для двигателя внутреннего сгорания, который запускается только при необходимости. А разъединение ДВС с электродвигателем осуществляется за счет установленного сцепления между ними, поэтому они могут функционировать независимо друг от друга.

Схемы взаимодействия работы электродвигателя и ДВС

Автомобили-гибриды сконструированы по трем схемам взаимодействия двигателей. Рассмотрим каждую из них.

Последовательная схема взаимодействия

Данный принцип устройства представляет собой самый простой вариант автомобильного двигателя-гибрида. Его схема работы такая: крутящий момент от двигателя внутреннего сгорания идет к генератору. Затем генератор вырабатывает необходимое для работы электричество и передает его в аккумулятор. Дополнительно подзаряд аккумулятора осуществляется и путем процесса рекуперации кинетической энергии. В этой схеме движение автомобиля осуществляется лишь за счет электрической тяги.


Данная схема характеризуется последовательным преобразованием энергии, т.е. энергия, поступающая от сгораемого топлива в двигателе внутреннего сгорания, превращается в механическую, далее трансформируется в электрическую за счет генератора, и затем вновь преобразуется в механическую энергию.

Положительные стороны последовательной схемы:

  1. Работа двигателя внутреннего сгорания осуществляется на неизменных оборотах.
  2. Не возникает необходимости в двигателе с большой мощностью и потреблением топлива.
  3. Коробка передач, как и сцепление здесь не нужны.
  4. Электрическая энергия высоковольтной АКБ гибрида позволяет двигаться автомобилю с заглушенным ДВС.

Отрицательные стороны последовательной схемы:

  1. На этапах преобразования энергии происходит ее потеря.
  2. Габариты и стоимость АКБ достаточно высокие.

Самый яркий представитель гибридного автомобиля с последовательной схемой взаимодействия Chevrolet Volt

Если говорить о самом подходящем варианте движения автомобиля с последовательной схемой взаимодействия, то это городской трафик с частыми остановками, когда постоянно в работу включается система рекуперации энергии.

Параллельная схема взаимодействия

Такое название эта схема получила потому что, двигатели авто работают постоянно вместе. Принцип работы данного типа взаимодействия двух модулей происходит за счет электроники авто, электродвигателя и ДВС. Оба двигателя соединены с коробкой передач по средствам планетарной передачи.


Чисто на электрической энергии такие гибриды способны ехать не продолжительное время, при этом ДВС отключается от трансмиссии сцеплением.

Блок управления распределяет крутящий момент от обоих двигателей в зависимости от режима движения автомобиля. Двигателю внутреннего сгорания отведена более важная роль, а электродвигатель запускается при необходимости дополнительной тяги, например, когда авто резко ускоряется. При торможении или плавном движении электромотор работает как генератор электроэнергии.

Электромотор внедрен в коробку передач BMW 530E iPerformance

Существуют модификации с электродвигателем отдельно от ДВС, они представляют собой сложную систему, но в тоже время эффективную. Этот модуль состоит из двух электромоторов, тягового соединенного через планетарную передачу со вторым, который служит генератором и стартером.

В такой схеме ДВС не связан напрямую с колесами, что позволяет постоянно передавать часть момента генератору и подзаряжать батарею.

Силовая установка параллельного гибрида с независимыми электромоторами

Положительные стороны параллельной схемы:

Так как основная работа отведена ДВС, то не возникает необходимости в установке мощной высоковольтной батареи. Двигатель внутреннего сгорания напрямую связан с ведущими колесами, поэтому потери энергии значительно меньше.

Отрицательные стороны параллельной схемы:

Самый главный минус данной схемы – это больший расход топлива в сравнении с другими схемами взаимодействия двигателей. Получается, что сэкономить на городском трафике не получится, наиболее удачным вариантом будет движение по трассе.

Последовательно-параллельная схема взаимодействия

Уже само название этой схемы указывает на то, что данный тип – это вариант совмещения двух ранее рассмотренных схем: последовательной и параллельной. Движение автомобиля на низкой скорости и его старт с места осуществляется только за счет силы электрической части.  ДВС поддерживает работу генератора авто, как при последовательной схеме взаимодействия. Передача крутящего момента от ДВС на колеса происходит при движении на большой скорости.

При высоких нагрузках, требующих повышенной мощности, генератор автомобиля может не выдать нужное количество энергии, и в таком случае электродвигатель питается дополнительно от аккумулятора, как при параллельной схеме взаимодействия.

В данной схеме предусмотрен дополнительный генератор, он подзаряжает АКБ. Электродвигатель необходим только для привода ведущих колес и для обеспечения рекуперативного торможения.

Часть крутящего момента, переходящая от двигателя внутреннего сгорания, уходит на ведущие колеса, а некоторая его часть – для работы генератора, который в свою очередь питает электродвигатель и заряжает АКБ.

За направление крутящего момента на колеса, генератор или электродвигатель и его соотношении отвечает планетарный механизм – распределитель мощности. Регулировкой подачи мощности из генератора и батареи занимается электронный блок управления автомобиля.

Также эта технология применяется и на гибридных полноприводных авто. На передней оси установлен ДВС с электродвигателем по параллельной схеме, а на задней только электродвигатель имеющий связь с ДВС по последовательной схеме.

Полноприводный гибрид от компании Mitsubishi

Положительные стороны последовательно-параллельной схемы:

Не сложно догадаться, что неоспоримым плюсом данной схемы гибрида является его большая экономичность топлива в сочетании с хорошими мощностными характеристиками. Ценители природы оценят ее экологичность.

Отрицательные стороны последовательно-параллельной схемы:

Среди отрицательного – это более сложная конструкция по сравнению с предыдущими схемами, и как следствие, большая цена. Поскольку необходим дополнительный генератор, емкая АКБ и сложная электронная схема управления.

Заключение

Мы рассмотрели все типы гибридов и схемы их взаимодействия, но в целом существует множество видов, которые сложно отнести к одной из них, поскольку с течением времени технологии все больше смешиваются и дорабатываются.

На одних используют гидромуфты с редуктором вместо планетарной передачи, на других экспериментируют с задним расположением ДВС или вообще разносят по двум осям ДВС и электродвигатель. Конструкторы не останавливаются на достигнутом и все больше развивают это направление.

autoleek.ru

Гибридные автомобили - что это и как работает

     Автомобиль гибрид – это транспортное средство будущего времени.  Использование двух двигателей позволяет значительно сократить расход топлива (при движениях в условиях города), а также достичь минимального периода разгона с места старта до 100 км/ч. Кроме того, машина гибрид не наносит вреда окружающей среде. Это важно, если учесть, что проблемы экологии в развитых странах волнуют не только автолюбителей, но и всю прогрессивную общественность.

Устройство гибридных автомобилей

     У каждой такой машины установлено два мотора: ДВС (двигатель внутреннего сгорания) и электрический аккумулятор. Последний тип двигателя «подзаряжается» путем преобразования кинетической энергии. Таким образом, электротяга начинает работать при заряженном моторе и при низком скоростном режиме от 20 до 40 км/ч.

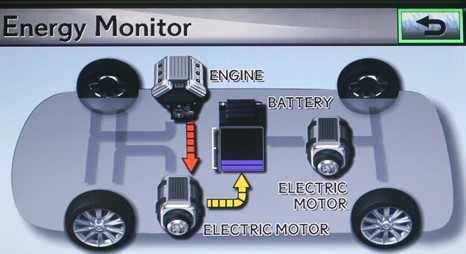

Принцип работы гибридных автомобилей

     Устройство автомобилей «нового поколения» безупречно и просто. Заправка осуществляется бензином. Когда загорается знак нулевого уровня топлива, то к работе подключается электродвигатель. При этом два мотора объединены конструкторами в единую систему, чтобы полноценно использовать два вида энергии – тепловую и электрическую.



      Виды взаимодействий внутри отсека двигателя:

  • Последовательный вид. (По этому принципу работают электромобили).
  • Параллельное взаимодействие. (В данном случае электромотор одновременно является стартером.)
  • Последовательно-параллельное совмещение. (При этом варианте функционируют обе схемы).

Плюсы и минусы автомобиля  гибрида

Гибрид авто имеет массу достоинств. Среди них:

  • Расход бензина в пробках сокращается на 20-25 процентов.
  • АКБ подзаряжается во время движения.
  • Возможность зарядки от сети мощностью 220 в.
  • Мгновенный разгон (за 7 секунд машина ускоряется до 100 км/ч).
  • Мало выбросов углекислого газа в окружающую среду.
  • Отличная работа (КПД) в городской среде.
  • Уменьшение износа деталей тормозной системы.
  • Режим электродвигателя отличается бесшумностью.

     При покупке гибрида обнаруживаются и недостатки. На трассах выгоды гибридных машин не так очевидны. Аккумуляторы нового типа не характеризуются большим сроком службы. Напротив, любой резкий скачок температурных режимов может стать причиной преждевременной поломки. А утилизация отработанного мотора – целая проблема для автолюбителя.

     Тем не менее, достоинства автомобиля оцениваются по высшему разряду. При покупке электромобиля потребителя сдерживают только цены. Впрочем, и ремонт, и стоимость запасных частей обойдутся дороже. Не каждый профессионал возьмется за восстановление сложной конструкции движка.

Обслуживание и эксплуатация гибрида в зимний период

     Бытует мнение, что, когда наступают холода, электромобиль гибрид не используется: аккумулятор категорически не переносит критических температур и выходит из строя. На практике собственники машин активно эксплуатируют свое движимое имущество даже при – 26 градусов при соблюдении некоторых условий эксплуатации транспортного средства:

  • Перед началом сезона проводится диагностика батареи.
  • При наступлении зимнего периода собственник поддерживает зарядку АКБ до 70 процентов.
  • Если владелец не планирует пользоваться автомобилем зимой, то не нужно забывать заводить машину не менее чем три раза в неделю.
  • При разрядке батареи возможно «прикурить» средство передвижения. Для этого не рекомендуется нажимать на педаль газа. Для восстановления работоспособности автомобиля достаточно положить провода на батарею, подождать некоторое время и начинать заводить стартер.

     В гараже гибридный автомобиль не хранится. Он просто готовится к зимнему сезону. На станции технического контроля проверяются следующие компоненты и агрегаты: дроссельную заслонку, свечи, катушку зажигания. Обязательная диагностика проводится раз в год.

Марки гибридных автомобилей

     Первый электромобиль был изобретен еще в 1899 году Фердинандом Порше и с тех пор началась «гибридизация», но серийно машины будущего стали выпускаться только ровно через век. Первопроходцем считается Toyota Pirus, вышедшая с конвейера в Японии в 1997 году.

     В России на сегодняшний момент предлагаются следующие виды гибридных машин:

     Электродвигатель рассматривается автолюбителями как альтернативный источник энергии. Его заводская установка позволяет придать автомобилю небывалую динамичность, мощность. Кроме того, у автолюбителя не возникает проблем с «зелеными» правозащитниками. Также учтите, при осуществлении выгодной покупки собственники могут заезжать на заправочную станцию не чаще, чем 2 раза в неделю. Шагайте в ногу со временем и приобретайте автомобиль будущего!

avtobond.ru

Гибридный двигатель

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.


Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.


Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

Список автомобилей с гибридными двигателями
Audi Q5 Hybrid
BMW Active Tourer
Chevrolet Volt
Ford Escape Hybrid (Fusion Hybrid)
Hyundai Sonata Hybrid
Honda CR-Z (Insight Hybrid)
Jaguar Land Rover
Mitsubishi Outlander PHEV
Nissan Altima Hybrid
Toyota Prius (Camry, Highlander Hybrid, Harrier Hybrid


По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.


Плюсы такой конструкции заключаются в следующем:
  • ДВС всегда работает на неизменных оборотах, с максимальным КПД;
  • нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
  • не нужно сцепление и коробка передач;
  • автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

  1. потери энергии в процессе преобразований;
  2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.


Плюсы подобной компоновки в том, что нет необходимости устанавливать аккумуляторную батарею большой емкости, потери энергии намного меньше, чем при последовательной схеме, поскольку ДВС напрямую связан с ведущими колесами, а кроме того, сама по себе конструкция довольно проста, а значит, дешева.

Основные минусы схемы – меньшая топливная экономичность по сравнению с другими вариантами и низкая эффективность в городских условиях. Машины с гибридным двигателем, построенным по параллельной схеме, наиболее эффективны при движении по трассе.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).


Поскольку в системе имеется отдельный генератор, заряжающий аккумуляторную батарею, электромотор используется только для привода ведущих колес и во время рекуперативного торможения. Через планетарный механизм (он же делитель мощности), часть крутящего момента от ДВС частично передается на колеса и частично отбирается для работы генератора, который питает либо электромотор, либо аккумуляторную батарею. Электронный блок управления все время регулирует подачу мощности из обоих источников.

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

znanieavto.ru

Как работает гибрид Toyota - Автоцентр.ua

Гибрид модели Toyota Prius за три ее поколения успели настолько усовершенствовать, что сегодня этот силовой агрегат можно встретить и в ряде более популярных массовых моделях Toyota. Так в чем же конструктивные ноу-хау тойотовского гибрида?

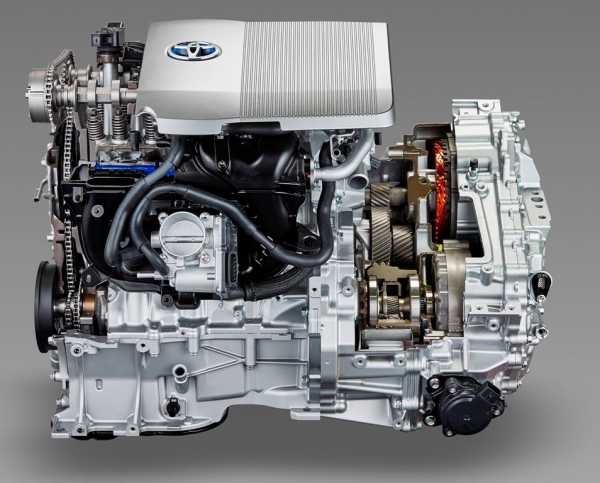

Гибридный силовой агрегат Toyota включает в себя ДВС, два электромотора и планетарный механизм.

Конструкция

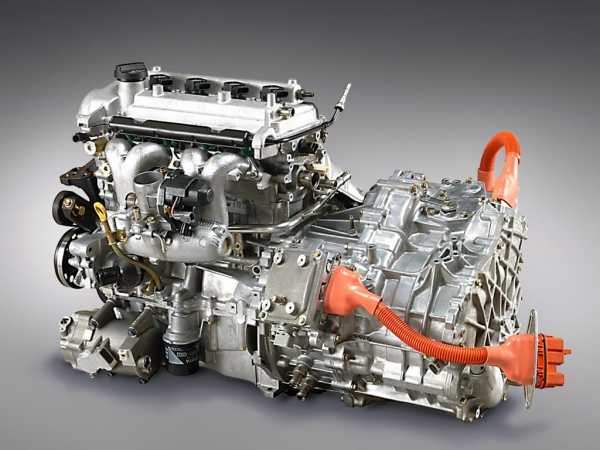

Гибридная силовая установка Toyota Prius представляет собой последовательно-параллельную конструкцию (комбинированная), в которой крутящий момент на колеса может передаваться от двигателя внутреннего сгорания напрямую и от тягового электромотора в любых пропорциях. Для реализации работы по такой схеме в конструкцию силовой установки был внедрен, так называемый, делитель мощности. Это планетарный механизм с четырьмя шестернями-сателлитами. К наружной шестерне этого механизма подключен тяговый электродвигатель. Так же она непосредственно связана с главной передачей, которая передает крутящий момент к межколесному дифференциалу и далее на колеса. Четыре сателлита в этой конструкции подключены к двигателю внутреннего сгорания, т.е. их оси вращаются вокруг оси центральной солнечной шестерни. Последняя, в свою очередь, связана с управляющим мотор-генератором. Чтобы понять, как эта конструкция работает, следует по отдельности рассмотреть режимы ее работы.

Расположение основных и вспомогательных элементов гибридной силовой установки Toyota Prius.

Общий принцип работы

Начальный разгон машине обеспечивает тяговый электромотор-генератор MG2. Он вращает внешнюю шестерню планетарной передачи, через которую момент передается на колеса. Когда мощности тягового электромотора становится недостаточно, в работу вступает бензиновый двигатель. При этом он работает в самом экономичном режиме. Вращая шестерни сателлиты, приводятся в действие как наружная шестерня, так и внутренняя, солнечная, которой управляет мотор-генератор MG1. И именно от поведения MG1 зависит на сколько усилие ДВС передастся на колеса, иными словами это называется «формирование передаточного числа трансмиссии».

Очень гибкое распределение крутящего момента в гибридной силовой установке Toyota обеспечивает планетарный механизм.

Так же MG1 отвечает за подзарядку батареи в любом режиме (даже стоя на месте) и за запуск двигателя, что делает систему очень гибкой, вне зависимости от режима эксплуатации. Благодаря этому инженерам Toyota удалось получить универсальную систему распределения крутящего момента, которая максимально оптимально распределяет энергию, полученную при сгорании топлива в ДВС. Эта система так же обладает уникальной механической надежностью, поскольку управление крутящим моментом происходит по проводам, минуя традиционное множество сложнейших механических и гидравлических узлов.

ДВС

Делая эко-мобиль с очень умной силовой установкой инженеры Toyota серьезно подошли и к выбору двигателя внутреннего сгорания. Он, как и в целом автомобиль, разработан для максимальной экономии топлива. А так как эта характеристика напрямую зависит от коэффициента полезного действия мотора, т.е. от эффективности использования теплоты сгораемого топлива, было принято решение создавать ДВС, работающие по циклу Аткинсона. В данном моторе, в отличии от двигателей, работающих по циклу Отто, сжатие начинается не в начале хода поршня вверх, а чуть позже, поэтому часть топливо-воздушной смеси выталкивается обратно во впускной коллектор. Благодаря этому удается увеличить рабочий ход, чем увеличивают время использования энергии давления расширяющихся газов, т.е. повышают КПД мотора с соответствующим снижением расхода топлива. Цикл Аткинсона в гибридах более актуален по причине работы ДВС в данной конструкции в более узком диапазоне оборотов.

Во время торможения один из электродвигателей начинает работать в режиме генератора, подзаряжая АКБ.

В последнем 4-м поколении Toyota Prius используется 1,8-литровый бензиновый двигатель, мощностью 98 л.с.. В Toyota Yaris Hybrid применен 1,5-литровый двигатель, мощностью 75 л.с., в модели Auris – 1,8-литровый 99-сильный ДВС, и в последней новинке Toyota RAV4 Hybrid использован 2,5-литровый ДВС мощностью 155 л.с. Суммарная мощность силовых установок этих гибридов составляет, соответственно, 122 л.с., 100 л.с., 136 л.с., 197 л.с.

Стоит отметить, что инженеры Toyota продолжают совершенствовать конструкцию ДВС, работающего по циклу Аткинсона. На данный момент уже выпускаются моторы с тепловым КПД (коэффициент полезного действия), который достигает 40%. Ранее этот показатель для данных моторов составлял 38 %, а для ДВС, работающих по циклу Отто – еще меньше. Более высокий коэффициент полезного действия означает более эффективное использование тепла, выделяемого при сгорании топлива. Соответственно, удельная мощность и экономичность новых гибридных агрегатов Toyota  стали еще выше.

Кстати, понятие «холостого хода двигателя» у гибридов Тойота отсутствует. Если блок управления запустил мотор, это означает что: либо заряжается батарея, либо прогревается ДВС, либо обогревается салон, либо автомобиль движется.

Электромоторы

В конструкции гибридной силовой установки Toyota используется два электромотора – управляющий мотор-генератор (MG1) и тяговый мотор-генератор (MG2). Мощность тягового электромотора:

Yaris Hybrid – 45 кВт, 169 Нм;

Auris Hybrid – 60 кВт, 207 Нм;

Prius – 56 кВт, 163 Нм;

RAV4 Hybrid – 105 кВт, 270 Нм; задний электромотор – 50 кВт, 139 Нм;

Кстати, управляющий мотор-генератор в данной конструкции выполняет и функцию стартера. Это позволило исключить из конструкции ДВС классический стартер, которые в случае с ДВС, работающими по циклу Аткинсона не могут запускаться на низких оборотах (у обычных ДВС Отто – 250 об/мин). Данный агрегат для запуска нужно «раскрутить» до оборотов не менее 1000, что и делает управляющий мотор-генератор.

Электроника

За обеспечение работы гибридной силовой установки Toyota отвечают еще ряд систем. Это преобразователь напряжения (инвертор), 520В / 600В / 650В. В него входит бустер, инвертор преобразователь постоянного тока в постоянный ток 14 вольт (для питания бортовой сети, DC/DC) и жидкостная система охлаждения. Последняя нужна для создания наиболее благоприятных условий работы электроники. Она работает с наибольшей производительностью и наименьшими потерями при комнатной температуре (порядка 20 градусов Цельсия). Поскольку инвертор оборудован мощными каскадами транзисторов – они требуют быстрого отвода тепла. Этого же требуют и электромоторы в трансмиссии. Для этого к инвертору и трансмиссии подведена жидкостная система охлаждения, температурный диапазон которой гораздо ниже, чем нормальный температурный диапазон двигателя внутреннего сгорания.

Аккумуляторы

На борту гибридов Toyota установлено два типа аккумуляторных батарей. Одна основная никель-металл-гидридная, которая в разных моделях может иметь разную характеристику:

Yaris Hybrid – 120 ячеек, напряжение – 144 В, емкость – 6,5 А/ч;

Auris Hybrid – 168 ячеек, напряжение – 201,6 В, емкость – 6,5 А/ч;

Prius – 168 ячеек, напряжение – 201,6 В, емкость – 6,5 А/ч;

RAV4 Hybrid – 204 ячейки, напряжение – 244,8 В, емкость – 6,5 А/ч;

Батарея имеет собственную систему охлаждения.

У подзаряжаемых гибридов (имеется ввиду Prius PHV) применяется литий-ионная батарея на 95 ячеек с напряжением 351,5 вольт и емкостью 25 А*ч и вспомогательная на 12 вольт (35 А/ч, 45 А/ч, 51 А/ч).



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua
