Дроссельная заслонка: назначение, конструкция, принцип работы

С самого момента изобретения принцип работы дроссельной заслонки не изменился. Да, она «обросла» дополнительными датчиками, моторчиками и патрубками, управляется бортовым компьютером, делается из более технологичных материалов, но ее суть осталась неизменной. Как раньше она регулировала подачу воздуха в карбюратор, так и теперь дроссельный узел подает воздух в двигатель.
Однако, несмотря на свою «табуреточную» простоту, дроссельная заслонка выполняет важную функцию, и любые ее сбои моментально сказываются на работе двигателя.

Что такое дроссельная заслонка, назначение, виды

Дроссельная заслонка – это механический клапан, который регулирует объем воздуха, поступающего в камеру сгорания. Угол открытия определяет, сколько воздуха проходит через нее за единицу времени и попадает в цилиндры. В зависимости от угла открытия, воздух может проходить беспрепятственно, частично, либо не проходить вообще.

Типовая схема дроссельной заслонки

Когда водитель нажимает педаль газа, это и есть управление углом открытия заслонки. «Педаль в пол» – она максимально раскрывается и двигатель выдает полную мощность. На холостых оборотах, наоборот, пропускает минимум воздуха, чтобы смесь была богаче. Другими словами, она реагирует на действия водителя, а электронный блок управления (ЭБУ), в свою очередь, реагирует на положение заслонки, подавая соответствующее количество топлива.

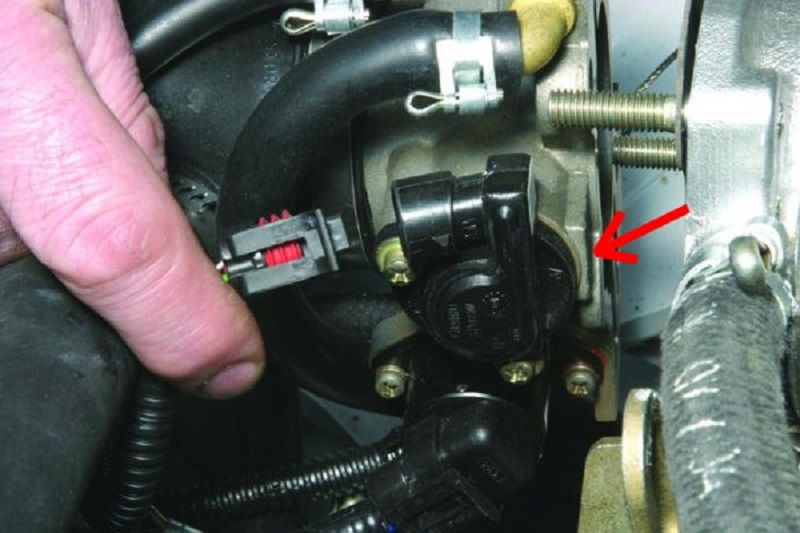

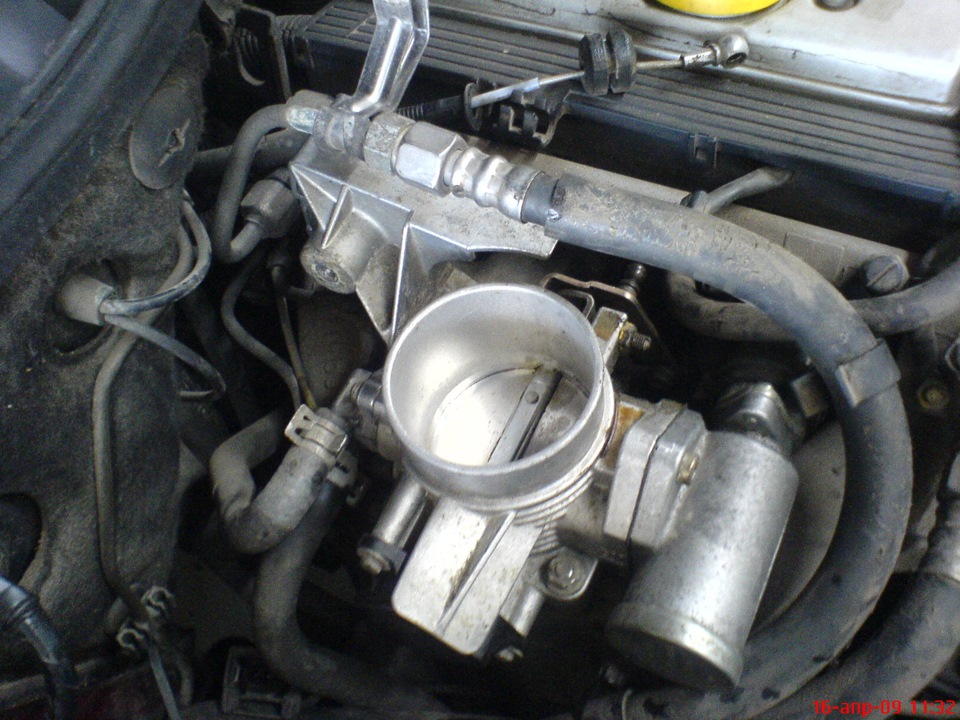

Где находиться дроссельная заслонка в автомобиле

Как уже было сказано, схема оказалась настолько удачной, что не претерпела изменений в своем базовом принципе до сегодняшних дней. Но, конечно, дроссельная заслонка тоже совершенствовалась, как и остальные элементы автомобиля. Так что в настоящее время на автомобилях используются три типа:

  1. Механические;
  2. Электромеханические;
  3. Электронные.

Механическая заслонка, принцип работы

Это самый простой и примитивный вид, который до сих пор используется в некоторых автомобилях.

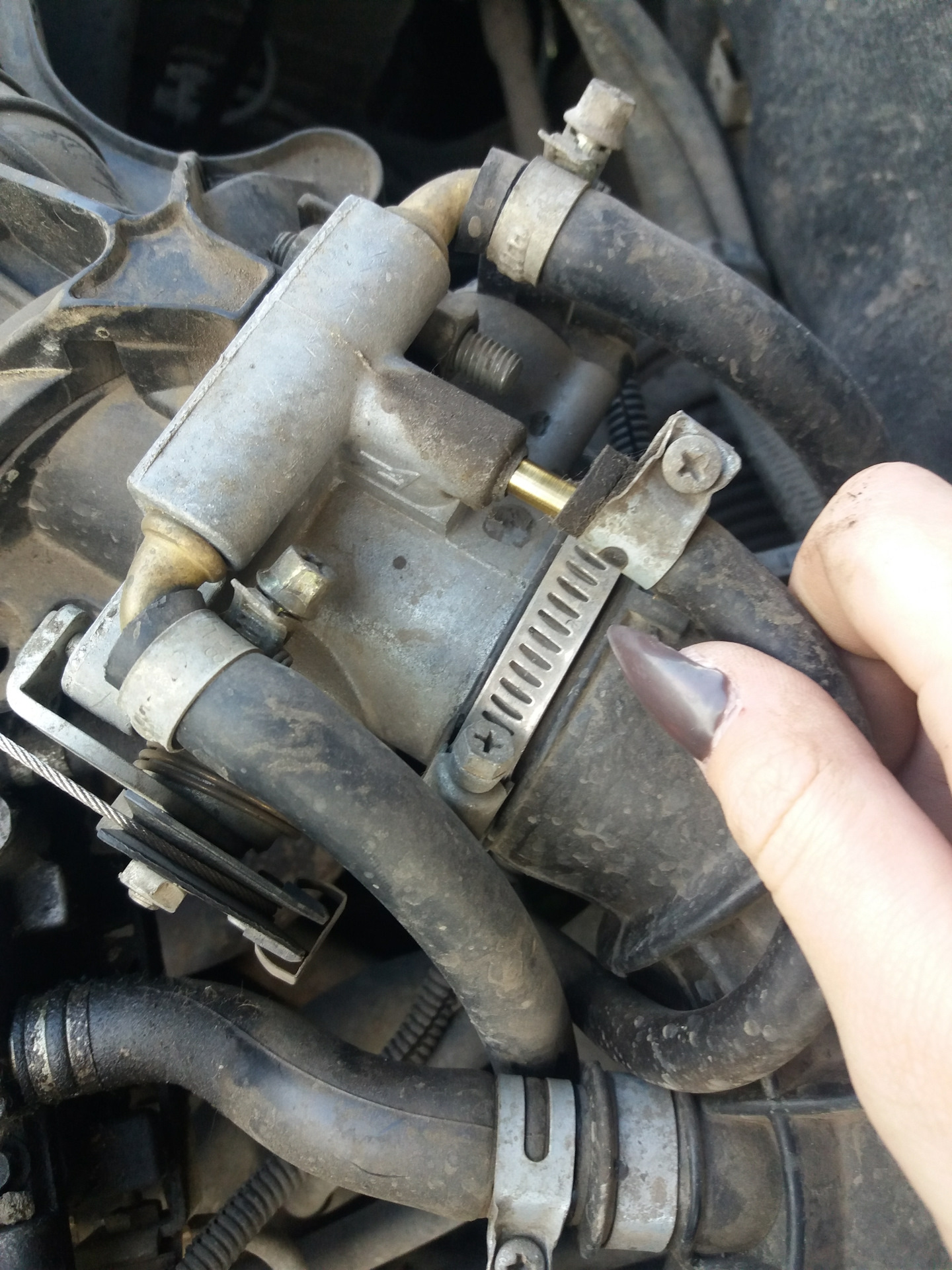

Устройство механической дроссельной заслонки

Принцип работы заключается в следующем:

  1. Педаль газа соединяется с дроссельной заслонкой тросом и поворотными рычагами. Нажимая на педаль, водитель напрямую воздействует на поворотный диск заслонки и он открывается на нужный угол;
  2. Угол раскрытия фиксирует датчик положения, который передает информацию на блок управления двигателем. Соответственно, он косвенно отвечает за объем подачи топлива на форсунки.

Датчики положения на дроссельной заслонке могут быть двух типов:

  1. Потенциометрический (датчик угловых перемещений). Его конструктивные особенности – реостат со спиралью и скользящим контактом, который соединен с осью поворота дроссельной заслонки;

    Устройство потенциометрического датчика угловых перемещений на дроссельной заслонке

  2. Магниторезистивный. Он состоит из ползунка, соединенного с осью заслонки, и резистивных дорожек, над которыми ползунок перемещается. За счет отсутствия прямого контакта между элементами этот датчик более долговечный, чем потенциометрический.
Схема магниторезистивного датчика угловых перемещений на дроссельной заслонке

На холостом ходу заслонка полностью закрыта, так что для работы двигателя воздух идет в обход через регулятор холостого хода – отдельный байпасный канал, где находится электроклапан. И для дополнительной подачи воздуха (например, если на холостом ходу водитель включает кондиционер или другое электрооборудование) предусмотрен еще один канал, также идущий в обход впускного коллектора.

В современных механических датчиках предусмотрена система подогрева каналов холостого хода, чтобы в холодный сезон предотвратить обледенение. К специальным патрубкам подведена охлаждающая жидкость от двигателя, которая выполняет функцию подогрева.

Электромеханическая дроссельная заслонка

Устройство электромеханической дроссельной заслонки

Ее устройство почти такое же, как у механической, но с небольшим дополнением: на ней установлен электропривод для работы на холостом ходу, который управляется ЭБУ. По сути, этот привод выполняет работу регулятора холостого хода: дает воздуху поступать в двигатель, даже если водитель не «газует».
Остальные элементы остались те же: тросовая система соединений, датчик положения заслонки.

Электрическая (электронная) заслонка, принцип работы

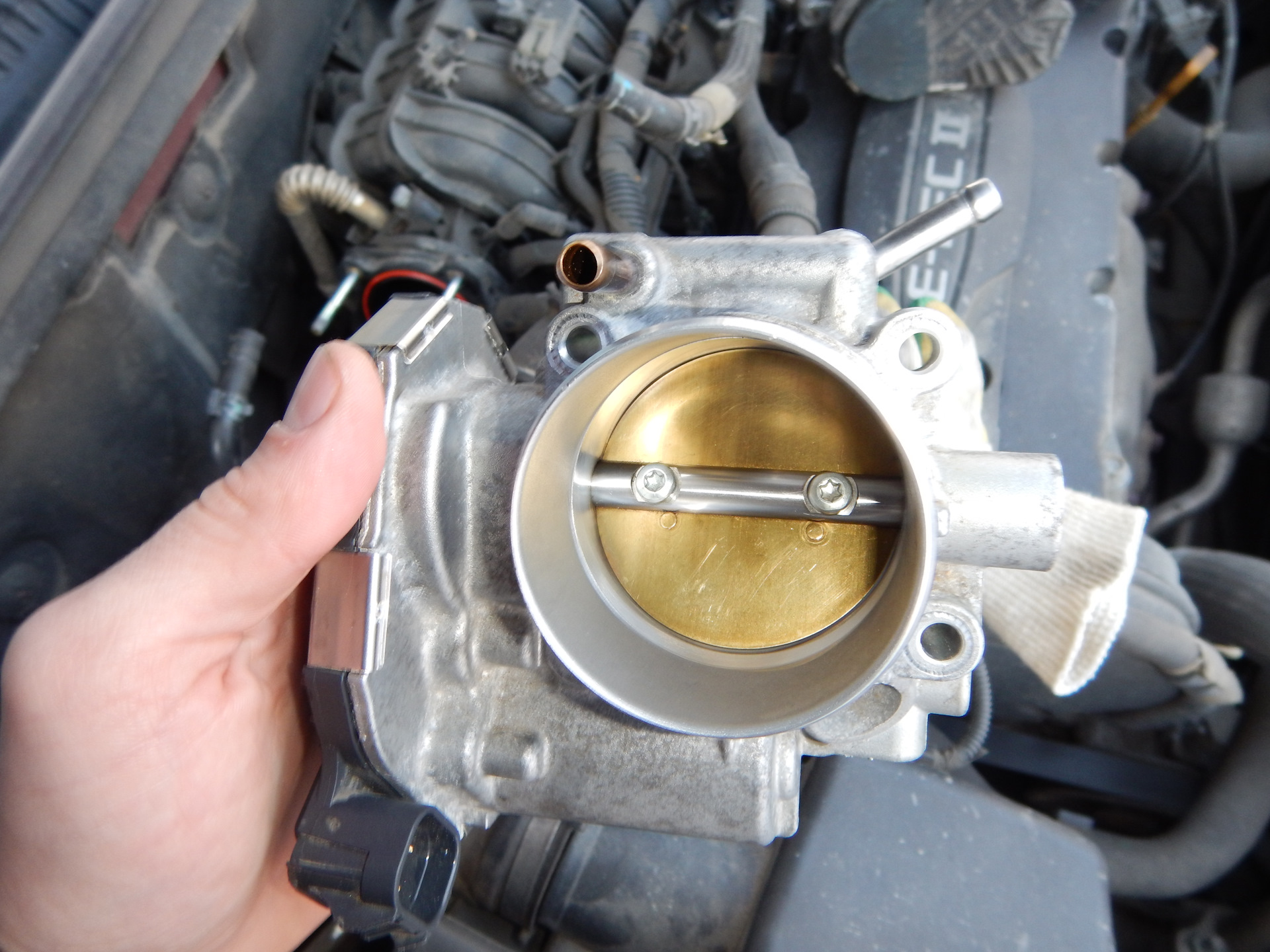

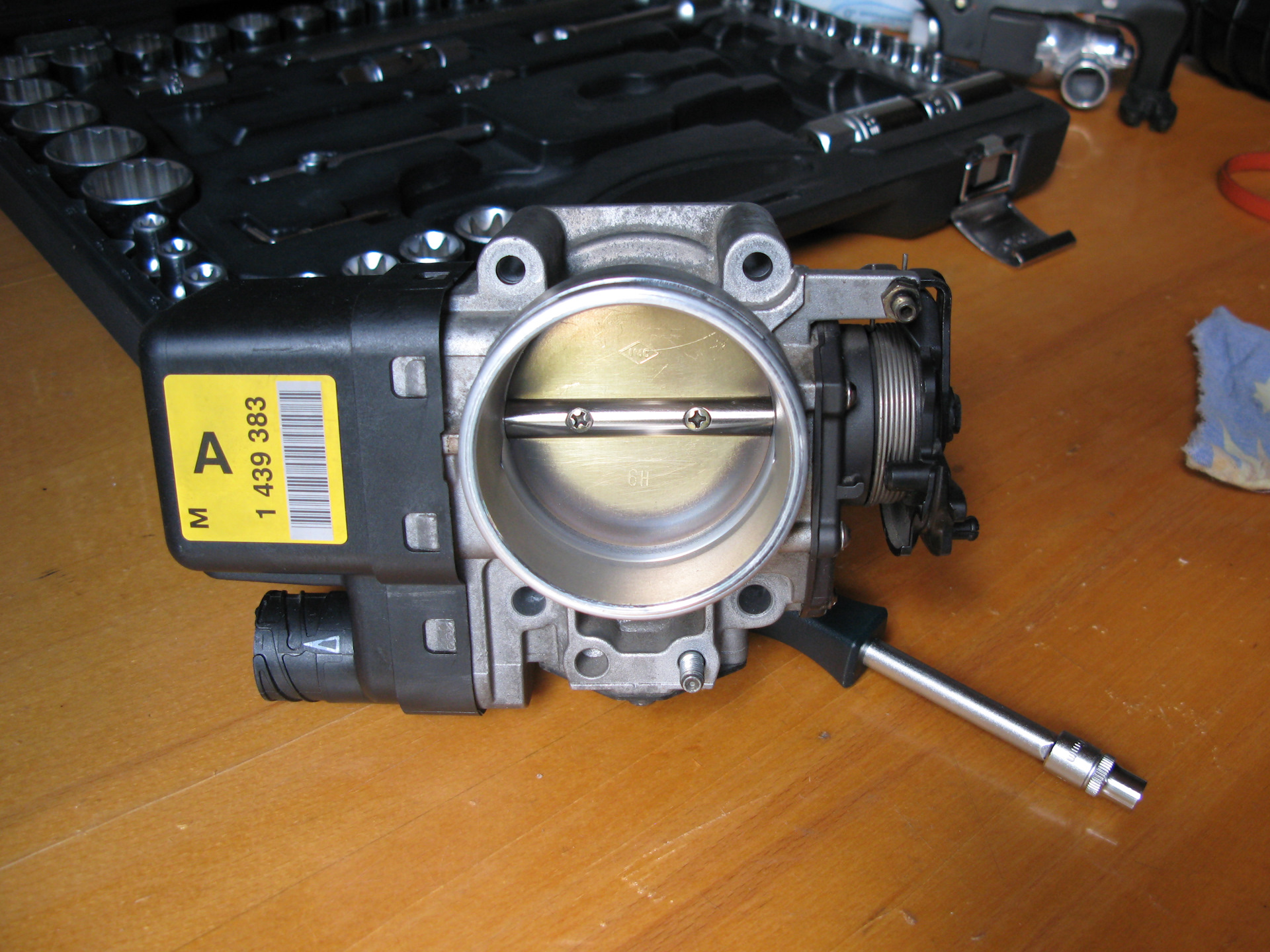

Электронная дроссельная заслонка

Тут всё «по-взрослому»: никаких тросов и рычагов, только умная и быстрая электроника. Такая система ставится на современные автомобили, в которых есть возможность выбирать режим движения.

К электронной системе управления дросселем относятся:

  1. Датчики положения педали газа. В зависимости от того, как сильно водитель «газует», меняются показания датчика, передаваемые на ЭБУ;
  2. Датчик положения дроссельной заслонки;
  3. Электропривод заслонки с редуктором и возвратным механизмом.
Типовая схема работы электронной дроссельной заслонки

Электронная заслонка управляется ЭБУ на всех режимах. Кроме того, она дает возможность переключать режимы: в спокойной городской езде не позволит слишком резко рвануть с места, а в режиме «драйв», наоборот, подстегнет двигатель на старте.

Что лучше, механическая или электрическая заслонка?

Спорить о том, какая система лучше, занятие неблагодарное. Зависит от того, какие приоритеты у автовладельца.

К примеру, механический дроссель можно считать «прошлым веком», поскольку не ставится на современные автомобили, но в то же время он отлично выполняет свои функции. И имеет однозначные плюсы: меньше слабых мест (каждый дополнительный датчик или моторчик – дополнительная деталь, которая может поломаться) и простота ремонта или замены. Однако будем откровенны, с сегодняшними стандартами экономии топлива и экологической безопасности механической заслонке уже не справиться.

Электронный дроссель имеет больше шансов на поломку, даже чисто статистически, ведь в нём есть дополнительные элементы. Как только любой датчик выходит из строя, начинаются «танцы с бубном» и поиск ошибок. Однако представить современный автомобиль без точного и тонкого управления двигателем, для чего нужна именно электронная заслонка – просто невозможно. Поэтому механические дроссели потихоньку уходят в прошлое, а им на смену приходит электроника.

Неисправности, регулировка и ремонт

1. Основное слабое место – датчик положения дроссельной заслонки. Именно он чаще всего выходит из строя, в результате чего начинаются сбои в работе двигателя:

  • Автомобиль не заводится или заводится плохо;
  • На холостом ходу начинаются «сюрпризы»: двигатель либо работает слишком активно, либо глохнет;
  • Пропадает плавность движения, появляются рывки и провалы в работе мотора;
  • Ухудшается динамика разгона, внезапно пропадает тяга;
  • Увеличивается расход топлива;
  • На панели приборов включаются индикаторы неисправностей, в частности, может загораться и гаснуть «Check Engine».

Однако ни один из этих признаков не указывает напрямую на неисправность именно дроссельной заслонки. Для определения причины придется провести диагностику.

2. Еще одна проблема, хоть не такая неприятная, как поломка датчика – засорение обходных каналов. В этом случае симптомы будут связаны только с работой двигателя на холостом ходу. Плавающие обороты, внезапная остановка – всё это может быть поводом для проверки и чистки дросселя.

3. Третья неисправность – подсос воздуха через сам блок дроссельной заслонки или сквозь пробой во впускном коллекторе. В результате в двигатель поступает кислорода больше нормы и повышаются обороты тогда, когда этого не требуется. К тому же нет ничего хорошего в том, что в цилиндры поступает воздух в обход фильтра.

Если нарушена герметичность соединения дросселя и впускного коллектора, либо сама заслонка не закрывается нормально, это решается путем ее чистки и повторной установки. Однако подсос воздуха может идти и через другие слабые места, так что лучше обратиться на СТО за квалифицированной помощью. Возможно, «травят» уплотнители форсунок, место подвода вакуумного усилителя тормозов, есть другие неисправности на пути воздуха к цилиндрам. Проблемы нужно найти и устранить.

4. И, наконец, может сбиться адаптация заслонки. Адаптация – это настройка ЭБУ, чтобы он корректно увязывал положение педали газа с положением дросселя. Сбой адаптации может произойти при отключении аккумулятора или ЭБУ, снятии самой заслонки для чистки и ремонта, ее замена и т.д. Провести адаптацию можно и самостоятельно, но лучше доверить это специалистам. Стоит услуга недорого, делается быстро, напортачить там сложно.

Работа дроссельной заслонки зависит от других элементов системы подачи воздуха. В частности, на нее влияет качество воздушного фильтра: если владелец автомобиля нарушает регламент ТО, фильтр пропускает меньше воздуха, чем необходимо, и появляются проблемы, с признаками неисправности.

Также важно состояние антифриза, если он подается для обогрева регулятора холостого хода. И, конечно, сбои в работе ЭБУ могут привести к проблеме с подачей воздуха. В свою очередь, дроссельная заслонка при поломке может наделать много неприятностей, особенно при работе двигателя на переобогащенной смеси. Берегите свою машину, и она будет служить верой и правдой!

Что такое дроссельная заслонка в автомобиле? Принцип работы

Чтобы обеспечивать бесперебойную работу автомобиля, его двигатель должен постоянно подпитываться нужным количеством кислорода. Важно понимать, что при разной мощности и скорости требуется различное количество топлива и воздуха. Именно за регулирование этого вопроса отвечает дроссельная заслонка. По своей природе это клапан, через который осуществляется подача воздуха.

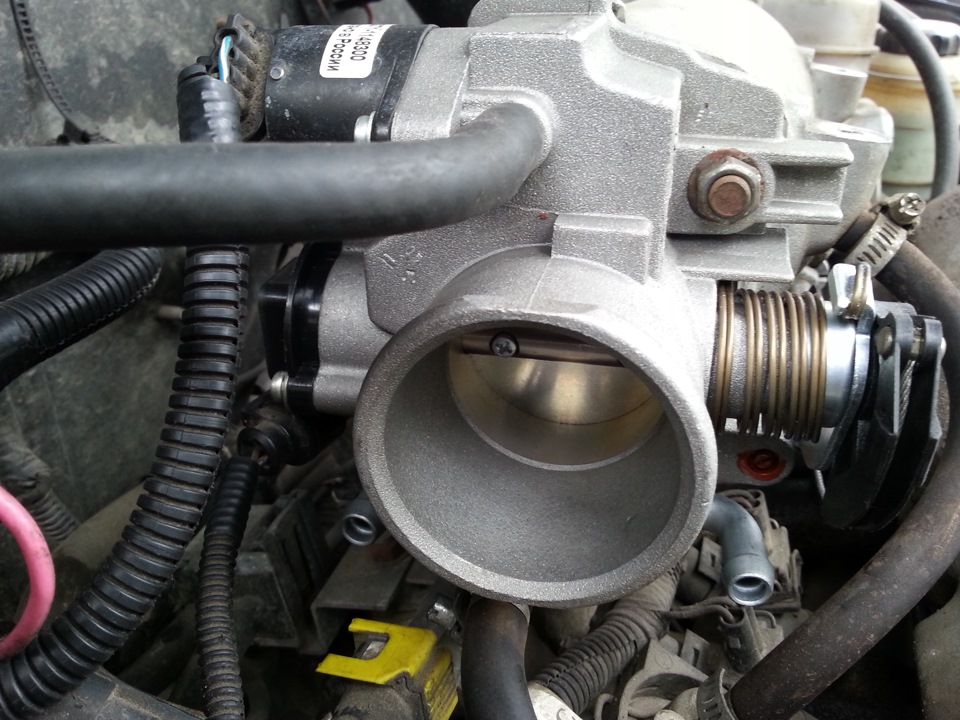

Что представляет и где находится заслонка

Располагается дроссельный механизм между коллектором впуска и воздушным фильтром. Найти его достаточно просто – нужно проследить за креплением воздушного фильтра под капотом и он выведет вас к дросселю.

Принцип работы дроссельной заслонки

Общий принцип работы дроссельной заслонки можно описать следующим образом. При надавливании на педаль акселератора заслонка отходит от своего обычного положения, и образуются небольшие щели, через которые воздух попадает в двигатель, где, смешиваясь с бензином, образует топливную смесь. Больше щель – больше воздуха, больше топлива для работы машины.

Дроссель может быть:

  • механическим;
  • электрическим.

Механическая дроссельная заслонка

Принцип работы механической заслонки сводится к креплению ее тросиком к педали акселератора. В этом случае, чем сильнее водитель нажимает на педаль газа, тем больше воздуха и топлива попадает в двигатель, что обеспечивает увеличение мощности его работы. Такой принцип работы характерен для бюджетных автомобилей. Он простой в обслуживании, эксплуатации, а также надежен и долговечен.

При этом элементы дроссельной заслонки с механическим приводом объединяются в отдельный блок, состоящий из таких элементов:

  • корпуса;
  • системы датчиков;
  • регулятора холостого хода;
  • собственно заслонка, соединенная тросиком с педалью акселератора.

Электрическая дроссельная заслонка

Система заслонки с электрической заслонкой несколько отличается от своего механического собрата. Устанавливаются они на современных типах автомобилей. Главной особенность является возможность электронного управления уровнем подачи воздуха и топлива, путем считывания сведений с определенных датчиков, отвечающих за контроль каждого элемента дросселя. Здесь нет прямой механической связи между акселератором (педаль газа) и дроссельной заслонкой.

Важно понимать, что электрический дроссель имеет многочисленные преимущества перед механическим. Прежде всего, это возможность экономного расхода топлива, обеспечение оптимальных экологических характеристик, высокий уровень безопасности при движении транспортного средства.

Достигается это использованием электронной системы управления, которая в буквальном смысле просчитывает возможные варианты и выбирает лучшие решения. Нужно понимать, что в этом случае каждое действие контролируется системой датчиков, передающих сигналы в общий блок управления.

Дополнительно следует отметить, что система управления получает информацию и с других узлов автомобиля. Таких как: тормозная система, коробка передач, климатической установки, системы контроля климата и других. В дальнейшем на основании полученной информации «вырабатывается» правильное решение, позволяющее гарантировать комфортный уровень езды и высокую безопасность водителя и пассажиров.

Возможные проблемы дросселя

Нужно учитывать, что наличие большого количества соединительных элементов рано или поздно может оказаться причиной различного рода поломок, либо же способствовать «зависанию» системы с последующим сбоев ее работы.

Если такое произошло, присутствует риск, что транспортное средство начнет немного «тупить», а именно:

  • появятся повышенные обороты при работе двигателя на холостом ходу;
  • будут проскальзывать плавающие обороты, когда двигатель будет работать;
  • во время перехода на нейтральную передачу возможны случаи остановки двигателя;
  • расход топлива станет большим нормальной нормы, и его трудно будет контролировать;
  • двигатель не будет работать на полную мощь;
  • срабатывают сигнализирующие датчики работы заслонки.

В зависимости от типа дроссельного привода (механический, электрический) исправить повреждение можно очисткой, либо же регулировкой. Для этого потребуется провести ряд небольших манипуляций, связанных с проверкой узла крепления заслонки.

Выполняется это путем последовательной разборки всего узла с дальнейшей его диагностикой (визуальным осмотром), очисткой, заменой (при необходимости) поврежденных, либо отработавших свой ресурс частей. Сборка конструкции осуществляется в обратном разбору порядке.

В случае же электрической системы, когда «руководством» всего процесса занимается общий блок управления, целесообразно обеспечивать диагностику в специальном центре, с использованием специализированного, электронно-компьютерного оборудования. Ведь в этом случае проблема может скрываться даже не в дроссельной заслонке, а многочисленных контролирующих ее работу датчиках.

Иногда неприятность находится даже вне системы подачи воздуха. Но, если ее не устранить, она попросту будет блокировать какие-либо действия со стороны дроссельной заслонки. Обычно такие датчики не подлежат ремонту, они меняются только на новые.

Нужно понимать, что неисправность всей топливной системы влечет за собой практически мгновенную остановку автомобиля. Поэтому, если присутствуют даже минимальные намеки на возможные неприятности, следует мгновенно на них реагировать, не скупиться на полную диагностику автомобиля и быстро устранять неполадки.

Поделитесь информацией с друзьями:


Принцип работы дроссельной заслонки

Как работает дроссельная заслонка?

Дроссельная заслонка является элементом топливной системы двигателя, работающего на бензине.

Основная задача - дозированная подача воздуха в цилиндры двигателя внутреннего сгорания и формирование топливной смеси.

Есть два основных способа управления дроссельной заслонкой:

  1. механический;
  2. электрический.

Механическая дроссельная заслонка

Принцип работы достаточно прост: осуществляется прямое управление ДЗ через педаль акселератора посредством стального гибкого троса.

Составные части ДЗ скомпонованы в едином модуле. Он объединяет корпус, саму ДЗ зафиксированную на вращающейся оси, регулятор холостых оборотов, датчик положения ДЗ.

За функцию регулирования оборотов силовой установки отвечает предусмотренный в конструкции регулятор. Его задача менять объемы воздуха, поступающего мимо заслонки, при запуске какого-либо допоборудования. Основными его элементами являются клапан и электрический двигатель.

Электрическая дроссельная заслонка

За счет установки такого узла конструкторы добиваются нужной величины крутящего момента.

Это происходит при всех основных режимах силовой установки. Также удается добиться понижения расхода топлива, соблюдаются требования по безопасности и чистоте выбросов.

Как работает дроссельная заслонка?

Подачу воздуха в двигатель вы контролируете с помощью акселератора или, проще, педали газа. Она связана с дросселем или дроссельным узлом.

С помощью педали газа вы регулируете частоту, с которой срабатывает дроссельная заслонка, она открывается, впуская очередную порцию кислорода.

Для эффективной работы любого двигателя внутреннего сгорания необходимо обеспечить верное соотношение топлива и воздуха.

Дроссельная заслонка обеспечивает регулировку количества воздуха, который поступает в цилиндры.

Устройство и схема дроссельной заслонки с механическим приводом

  1. патрубок подвода охлаждающей жидкости;
  2. патрубок системы вентиляции картера;
  3. патрубок отвода охлаждающей жидкости;
  4. датчик положения дроссельной заслонки;
  5. регулятор холостого хода;
  6. патрубок системы улавливания паров бензина;
  7. дроссельная заслонка.

Этот способ регулирования подачи воздуха применяется на карбюраторных автомобилях.

Дроссельная заслонка и педаль газа имеют тесную связь, выполненную в виде металлического троса.

Все элементы заслонки представляют собой единый блок, который включает в себя: регулятор холостого хода, датчик положения дроссельной заслонки, заслонка, закрепленная на специальном валу и корпус.

Корпус имеет отдельные патрубки для циркуляции системы охлаждения, которая подключается к системе охлаждения двигателя автомобиля. Также, встроена система вентиляции картера и улавливания паров бензина.

Регулятор холостого хода обеспечивает равномерное вращение коленчатого вала на время пуска двигателя и его прогрева, в то время как, дроссельная заслонка закрыта. В состав регулятора входит шаговый электродвигатель и специальный клапан. Они регулируют количество поступающего воздуха независимо от положения дроссельной заслонки.

Дроссельная заслонка в карбюраторе

Дозирование топлива в карбюраторе производится на основе эффекта Вентури – поток с малой плотностью, но  высокой скоростью движения увлекает за собой более плотные частицы.

Во время работы двигателя на холостых оборотах наполнение цилиндров топливовоздушной смесью минимально.

Движение воздуха через щель между заслонкой и корпусом карбюратора увлекает за собой топливо из поплавковой камеры.

Топливный жиклер ограничивает количество бензина, которое выходит к дроссельной заслонке и смешивается с воздухом. Когда водитель нажимает на педаль газа, сопротивление движению воздуха сокращается, скорость возрастает, это приводит к усилению влияния эффекта Вентури. Благодаря такой конструкции карбюратор при любом положении дроссельной заслонки обеспечивает равное соотношение топливовоздушной смеси.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

признаки и симптомы неисправности, причины проблем с датчиком, решение проблемы

12

Дроссельная заслонка (ДЗ)– это механический регулировщик. Она находится в проходе между клапаном воздушного типа и коллектором. Он нужен для регулировки воздушных потоков, которые должны смешаться с топливом. Является важным элементом впускной конструкции топливной системы, ведущей напрямую к двигателю.

Дроссельная заслонка: признаки и симптомы неисправности, причины проблем с датчиком, решение проблемы – все это можно узнать из статьи.

Как понять что дроссельная заслонка неисправна

Есть несколько признаков неисправности датчика дроссельной заслонки:

  • При запускании мотора наблюдается его некачественная работа;
  • Увеличивается расход топливных ресурсов;
  • Мощность не является стабильной, бывают случаи ее пропадания;
  • Работающий двигатель неожиданно выключается. При повторном включении – он какое-то определенное время работает, потом опять глохнет;
  • На скорости 120 км/ч может пропадать тяга;
  • Начинает мигать аварийная лампочка, говорящая об ошибке;
  • Машина туго идет на разгон, плохо преодолевает подъемы;
  • Из выхлопной трубы можно услышать хлопки, запах бензина;
  • Оборотность становится нестабильной;

Если были замеченными большее количество симптомов неисправности датчика положения дроссельной заслонки – это говорит о том, что нужно найти причину и устранить ее.   ДПДЗ признаки неисправности могут также свидетельствовать и о других неисправностях узлов автомобиля.

Возможные причины неполадок

Дроссельная заслонка и ее признаки неисправности могут помочь найти причины неисправности в ДПДЗ. Есть шесть видов основных неполадок. Изучив каждый и выявив подходящий, можно понять каким способом следует производить ремонт.

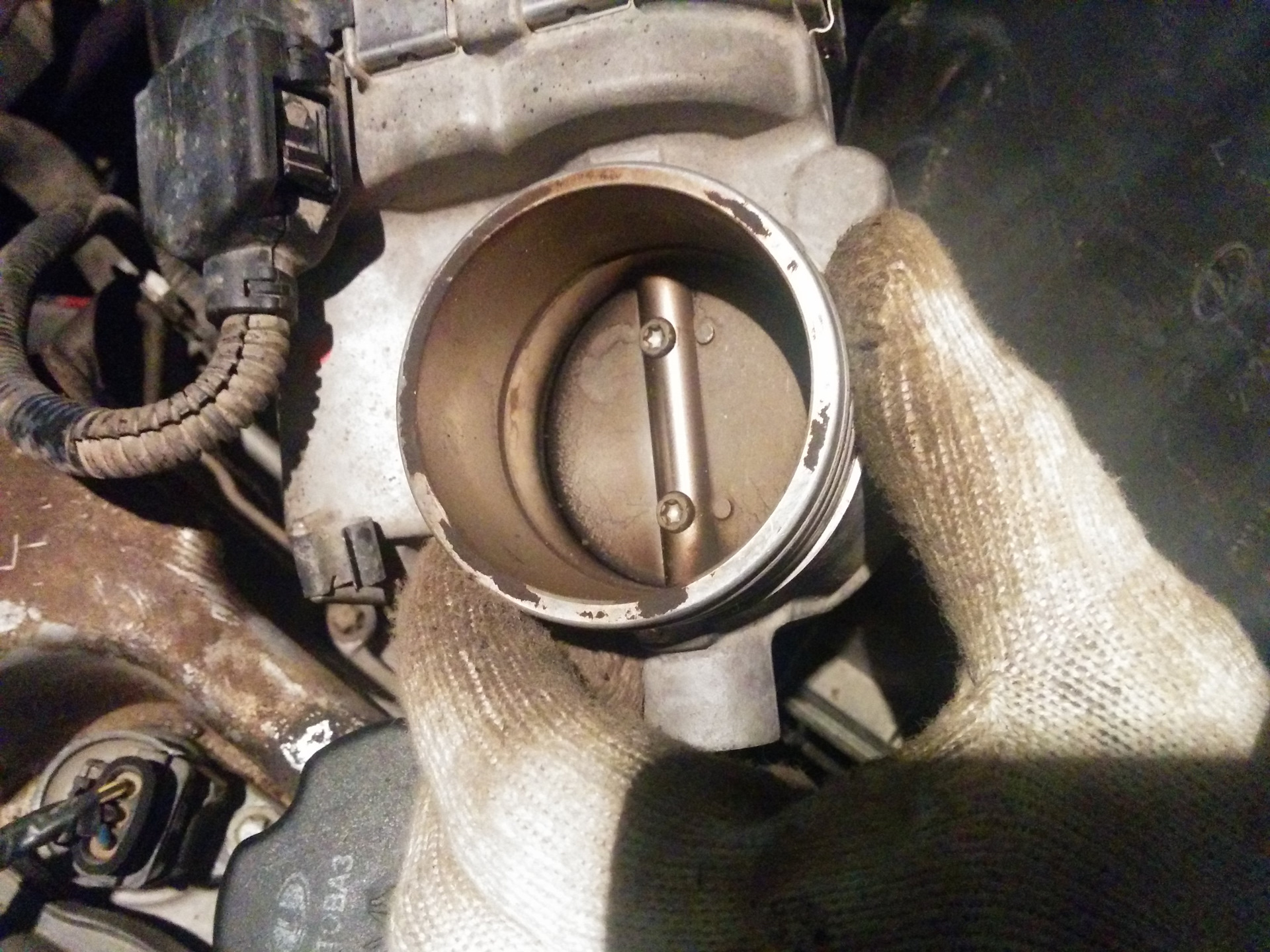

Загрязнение заслонки

Конструкция дроссельной заслонки напрямую связывается с вентиляционной системой, через которую выходят газы. Это может вести к ее загрязнению. На стенках чаще всего оседает грязь, пыль, масло, смолистые образования. Впоследствии может наблюдаться шум, стуки, посторонние звуки. Работа данного оборудования становиться некачественной. На приборной панели электронная система сигнализирует об ошибке.

Если постоянно производить очистку данного узла спецсредствами, предназначенными для обработки карбюраторной системы, тогда можно избежать неисправность ДПДЗ.

Неисправность регулятора холостого хода

Когда ДЗ находится в не открытом виде и начинается работа мотора на холодном старте, тогда начинает действовать регулятор. Этот узел отвечает за переход воздушных потоков в коллекторную часть двигателя впускного типа. Когда он плохо функционирует, тогда мотор на холодном старте нестабильно работает. Может глохнуть. Датчик положения дроссельной заслонки напрямую зависит от него и признаки его неисправности могут происходить из-за этого устройства.

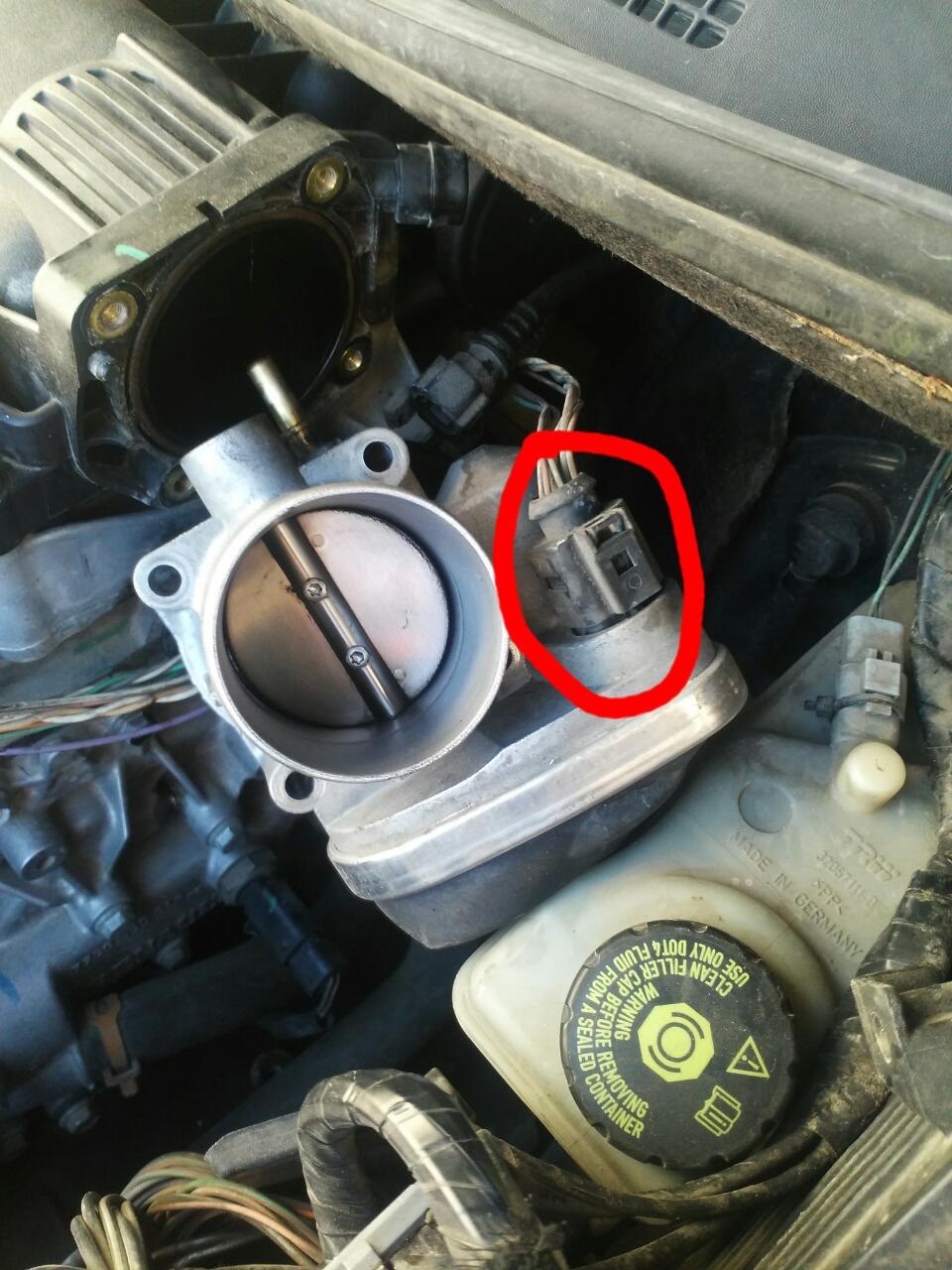

Неполадки датчика дроссельной заслонки

ДЗ имеет датчик положения. Этот прибор отвечает за достоверность данных о работе данного узла и передачи ее в центр ЭБУ. Тот в свою очередь обрабатывает симптомы ДПДЗ. Благодаря ей происходит бесперебойная подача воздуха и его правильное соотношение с топливными ресурсами, происходит мгновенная реакция на запуск мотора.

Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания. Появляется сигнал на соответствующей лампочке. Признаки неисправности датчика положения дроссельной заслонки могут сигналить о больших проблемах пропускной системы.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

  • В уплотненных местах форсунки;
  • На выводных системах для испарений бензина;
  • На стенках каркаса дросселя;
  • На жиклерах холостого хода;
  • На трубках усилителя вакуумного тормоза;
  • На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

  • Будет отключаться и включаться аккумулятор.
  • Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
  • Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

  • Когда снимался и устанавливался обратно аккумуляторный блок;
  • Происходила перепрошивка электронной системы;
  • Снималась дроссельная заслонка для ремонта или очищения;
  • Происходил демонтаж акселераторной педали;
  • Плохое состояние провода питания;
  • Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Привод дроссельной заслонки

Существует 2 типа данных приборов. Первый – механический. Его можно встретить на автомобилях до 2000 года выпуска. В конструкции этого прибора имеется стальной трос, который со временем может деформироваться, растянуться и даже порваться. Трос соединяет такие два узла: акселераторную педаль и ручку на вращательной оси. Оказываемое давление на него, повреждает его структуру, ведет к потере целостности.

Второй вид – электронный. Его можно встретить на всех современных авто. Положение можно регулировать при помощи электро-центра управления. В соответствии с показателями о состоянии системы, последний узел анализируя ее, подает команды на блок дросселя. Если получаются данные, которые считывают признаки неисправности датчика дроссельной заслонки, происходит подача аварийного сигнала. Электро-блок в свою очередь регистрирует это. Включает аварийный режим. Зажигается сигнальная лампочка.

Какие есть симптомы при неисправности датчика положения дроссельной заслонки:

  • Автотранспортное средство не отвечает на сигнал, посылаемый в основной узел мотора путем нажатия на акселераторную педаль.
  • Оборотность уменьшилась, машина плохо набирает скорость.
  • Ухудшается динамика, автомобиль плохо преодолевает повороты.
  • При холодном старте могут наблюдаться недостаточные обороты, мотор может сам выключаться.
  • Подаются аварийные сигналы об ошибках в системе.

Бывают случаи, когда начинает «подглючивать» электрический блок дросселя. Тогда зафиксировав эту неполадку, автомобиль переходит включает «аварийку».

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

  • Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
  • В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
  • Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
  • Замена старого, вышедшего из эксплуатации прибора на новый.

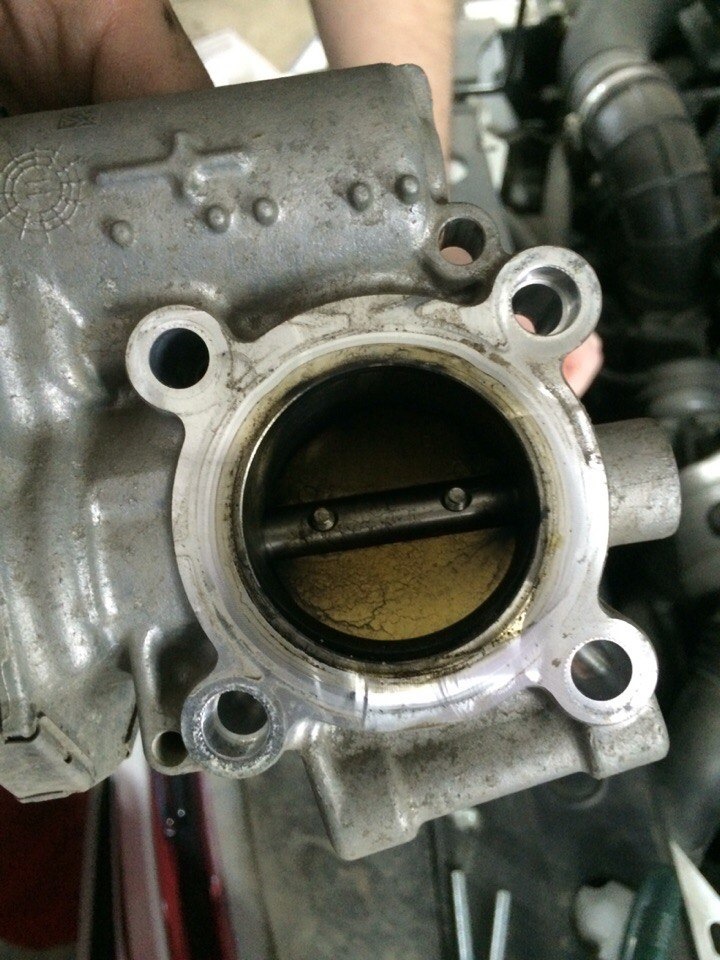

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

  1. Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
  2. Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
  3. Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
  4. Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
  5. Если имеется в наличии решетка защиты, тогда ее также следует почистить.
  6. Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
  7. Проверить работу системы.

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Дроссельная заслонка - это. .. Что такое Дроссельная заслонка?

Схема дросельной заслонки

Дроссельная заслонка, дроссель, дроссельный клапан (нем. Drossel) — устройство, проходное сечение которого значительно меньше сечения подводящего трубопровода. Дроссель регулирует расход и изменяет другие параметры рабочего тела, протекающего в замкнутом канале.

Одним из видов дросселя является карбюраторная дроссельная заслонка, регулирующая поступление воздуха в цилиндры двигателя внутреннего сгорания. Рабочий орган представляет собой пластину, закрепленную на вращающейся оси, помещенную в трубу, в которой протекает регулируемая среда. В просторечии всегда именовалась «газ». В автомобилях управление дросселем производится с места водителя, причём в некоторых случаях (как правило, в автомобилях с карбюраторным двигателем) предусматривается двойная система привода: от руки рычажком или кнопкой (обычно именуется «ручной газ») и от ноги педалью (собственно, «педаль газа»). Их обычно (например, в ГАЗ-21) связывают между собой так, что при нажатии водителем на педаль кнопка ручного управления остаётся неподвижной, а при вытягивании кнопки ручного управления педаль опускается. Дальнейшее открывание дросселя можно производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением, если таковое имеется. При закрывании воздушной заслонки карбюратора (обычно именуется «подсос», пользуются при запуске холодного двигателя) дроссельная заслонка приоткрывается.

При использовании системы электронного впрыска управление дросселем на холостых оборотах осуществляет шаговый электромотор либо подача воздуха производится клапаном холостого хода (КХХ), поэтому на современных автомобилях рычаг или кнопку «подсоса» можно встретить крайне редко. Для увеличения подачи воздуха в непрогретый бензиновый двигатель также может применяться т. н. «прогревочный» клапан.

Дроссельная заслонка также может применяться на дизельных моторах с электронным управлением впрыска топлива.

См. также

Признаки загрязнения дроссельной заслонки | AUTO-GL.ru

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

  • проблемный запуск двигателя;
  • неровная работа двигателя;
  • плавание оборотов на холостом ходу;
  • зависание оборотов двигателя;
  • провалы оборотов до полной остановки.

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

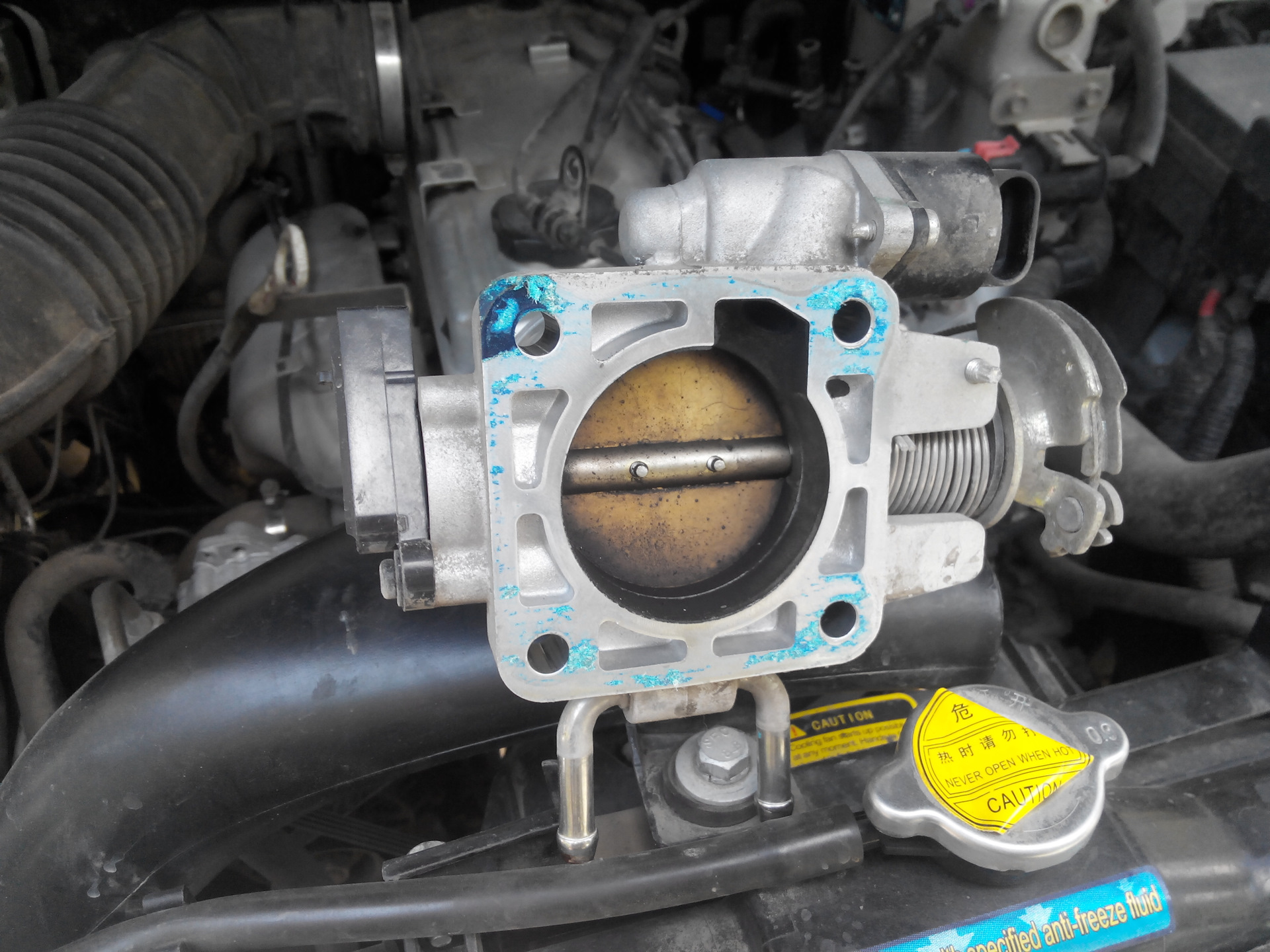

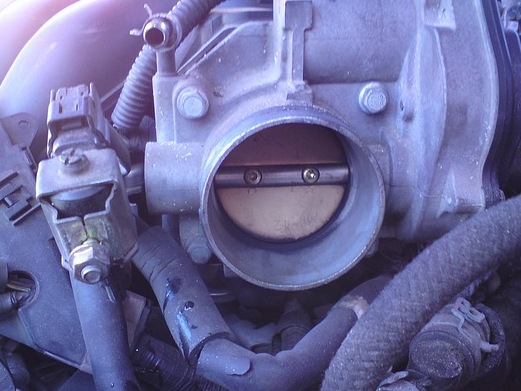

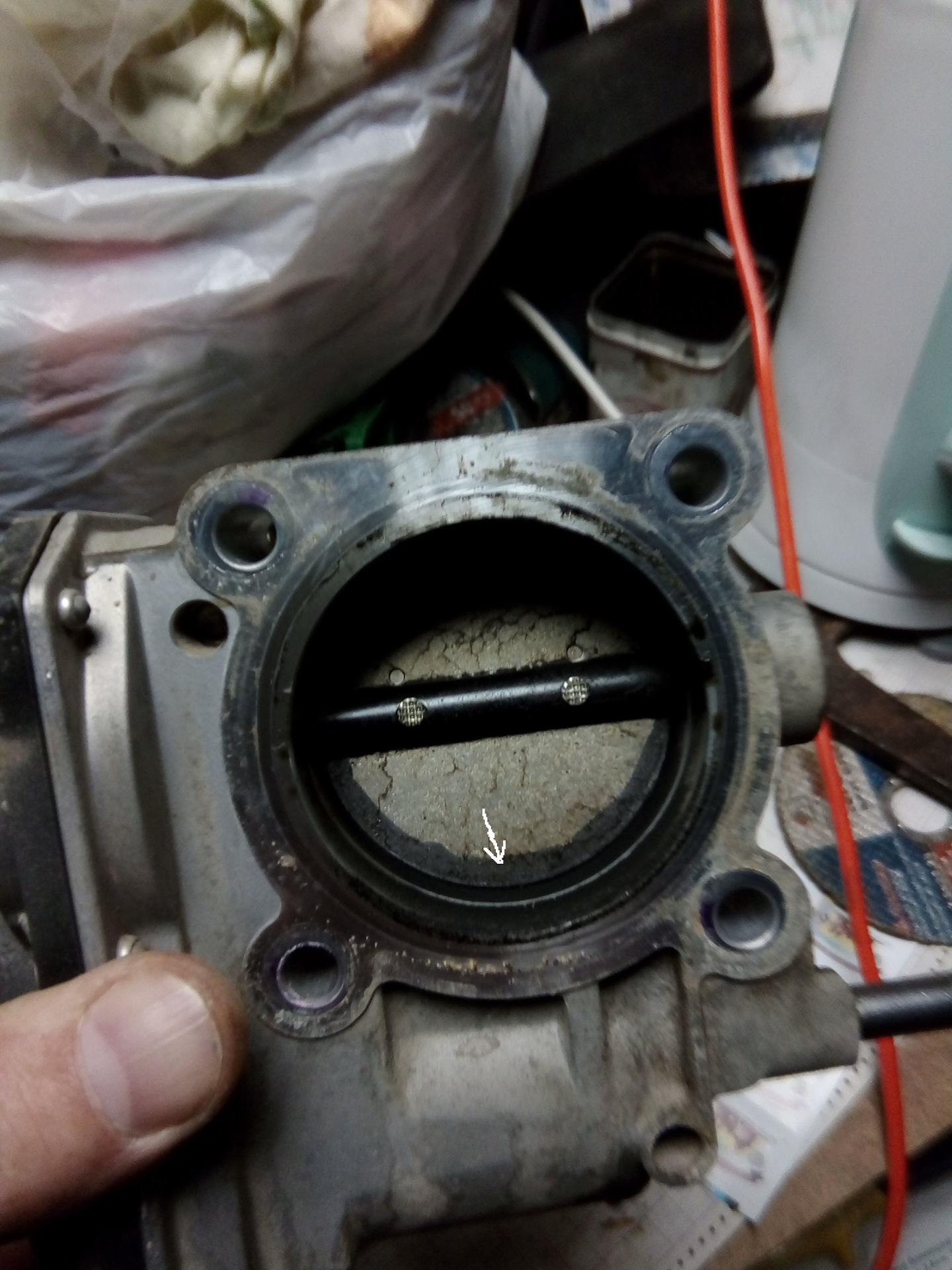

Грязная дроссельная заслонка

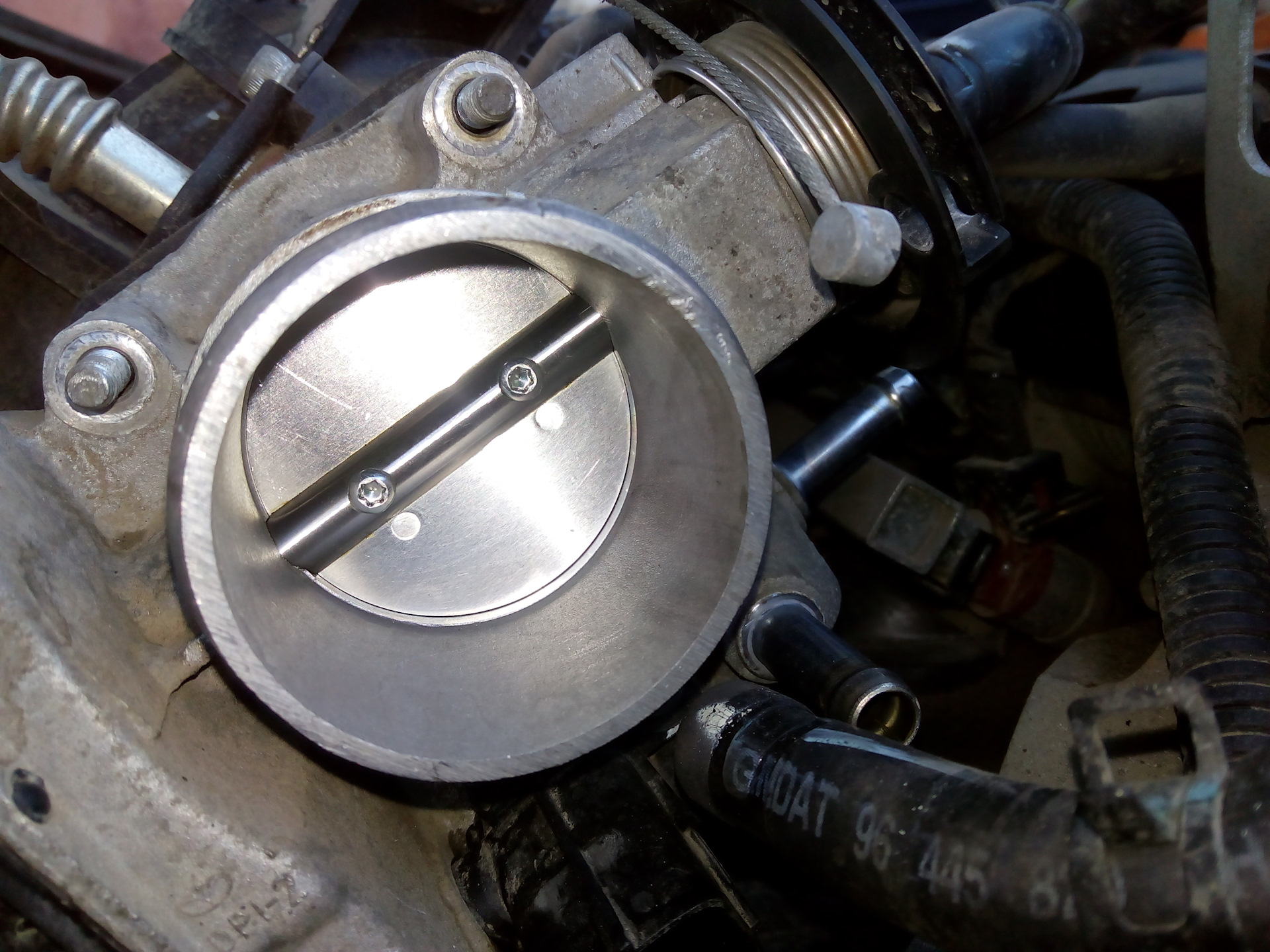

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

  1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
  2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
  3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
  4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
  5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

  1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.

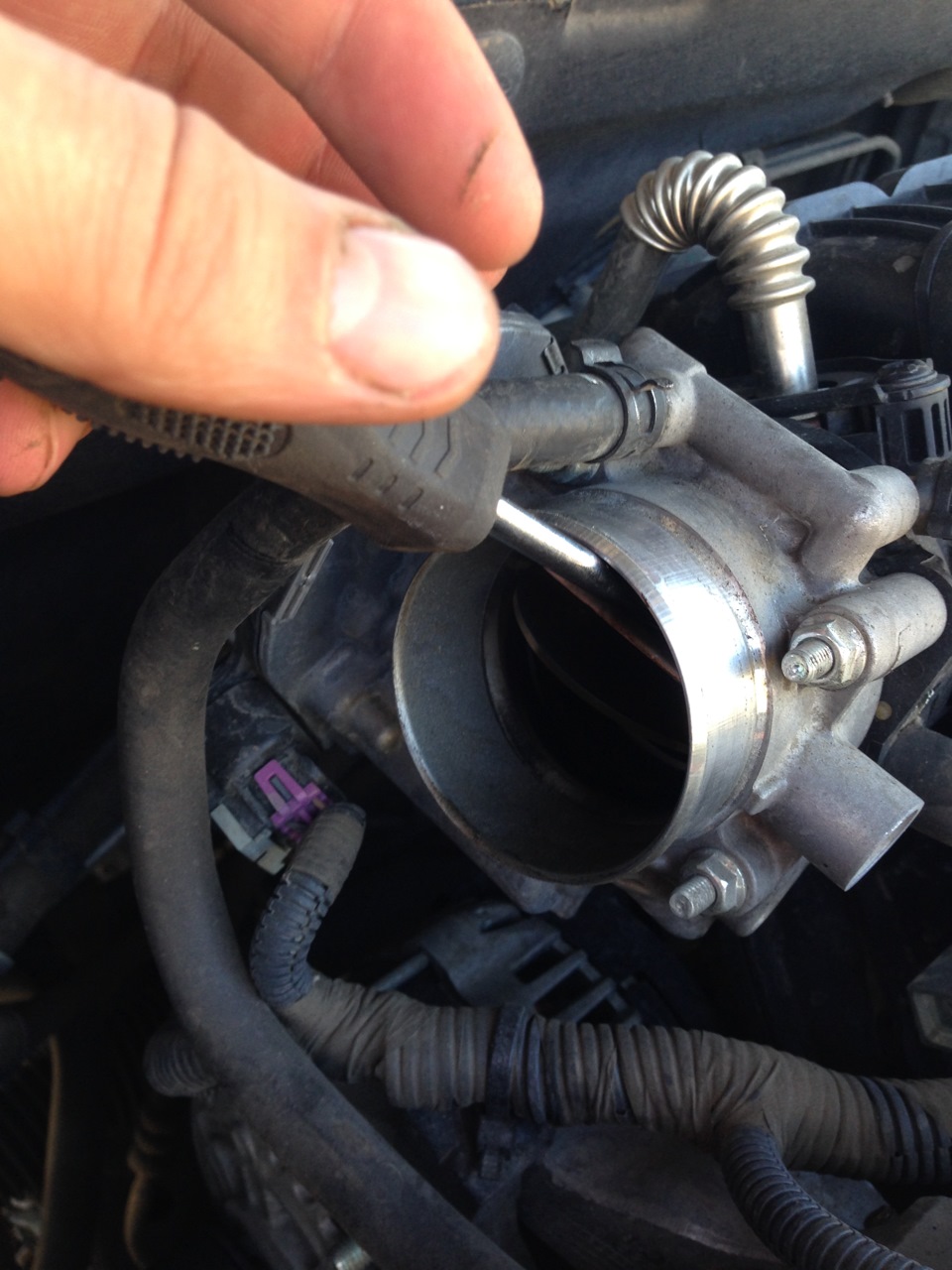

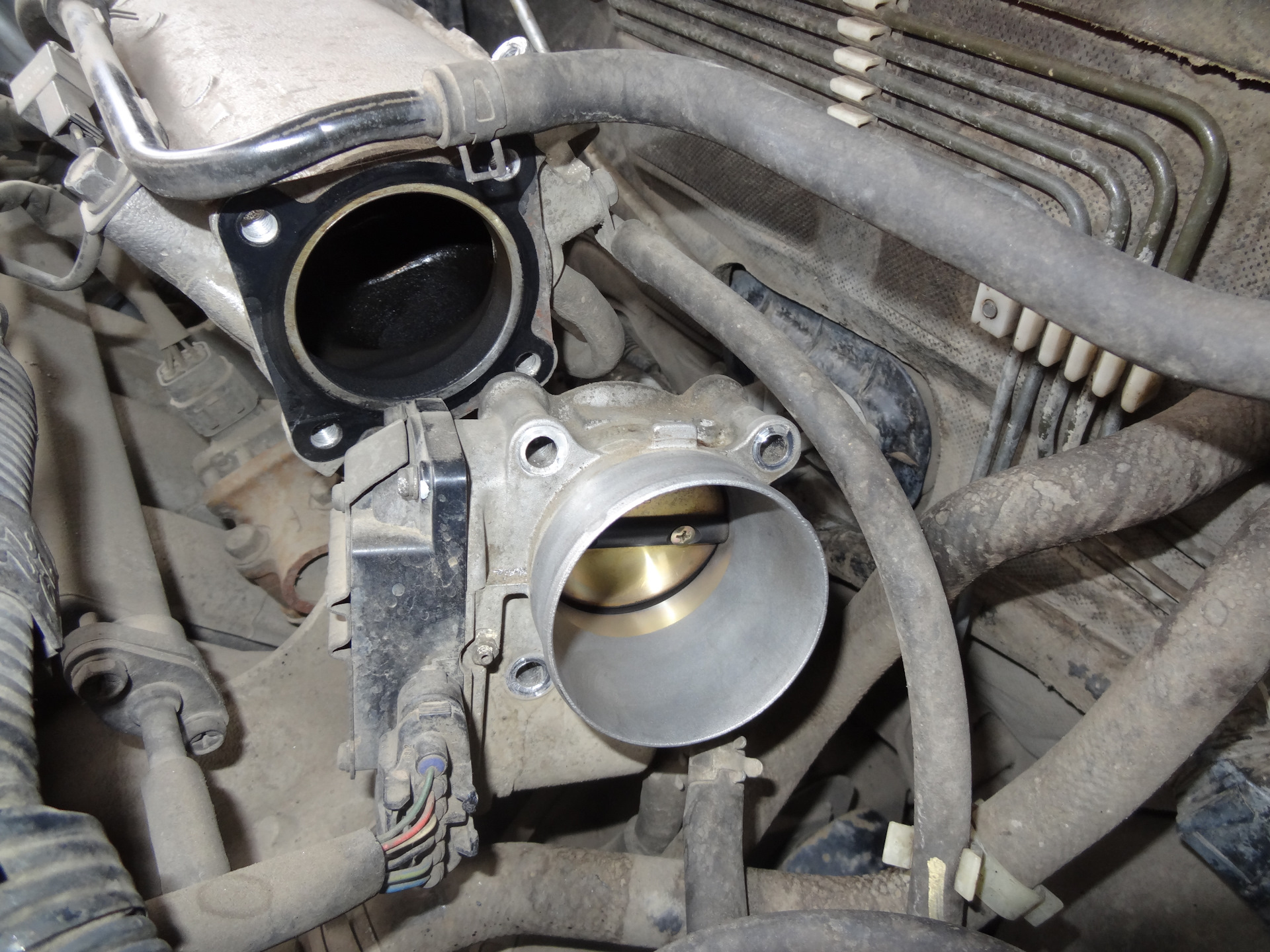

  2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
  3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
  4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
  5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
  6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Содержание статьи

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

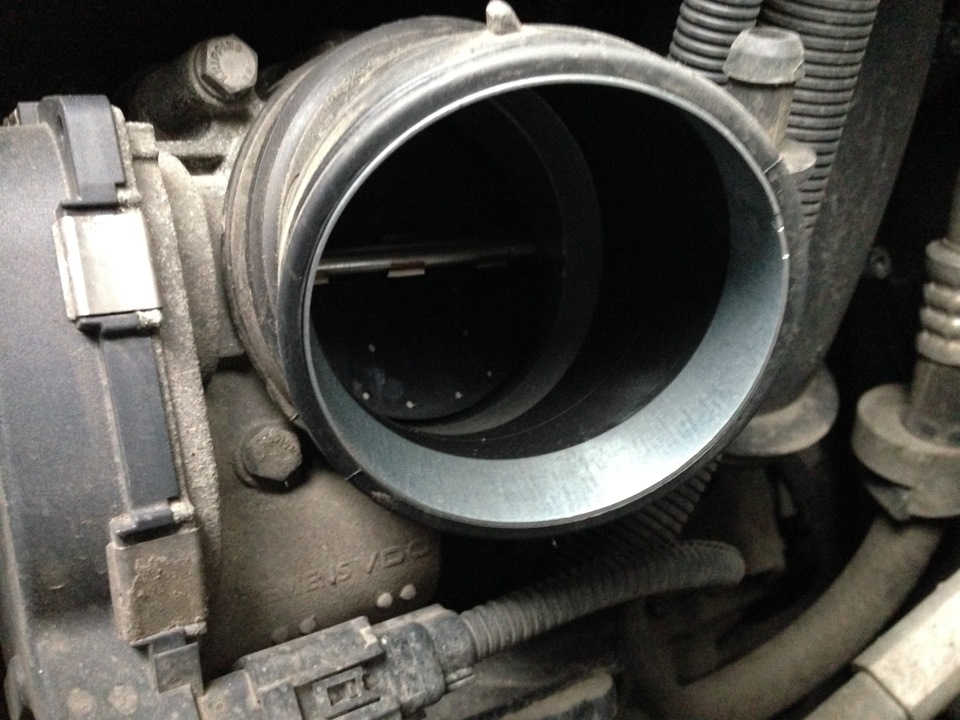

  1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
  2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
  3. Открыть заслонку и убрать грязь с боковой поверхности.
  4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7…10 тысяч километров пробега. Чистить же заслонку с демонтажем нужно через каждые 30…50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

  • Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
  • Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
  • Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
  • Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средства Описание Средняя цена Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111) На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения. 520 р. Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем. 115 р. Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220) Качественный очиститель. Популярен у автовладельцев на территории нашей страны. 200 р. Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Автор: Иван Матиешин

Как обеспечить правильное закрытие дроссельной заслонки на грязном велосипеде

Если у вас заедает дроссель, а вы все еще едете на мотоцикле, потому что думаете, что работа дроссельной заслонки - загадка, или это будет сложно исправить. Будьте уверены, это не тайна, и это не сложно исправить, и эта статья должна помочь демистифицировать эту часть вашего внедорожного велосипеда и позволить вам починить ее самостоятельно, чтобы вы могли вернуть дроссельную заслонку на ЗАКРЫТО Самостоятельно , когда вы готовы отпустить.

Возможно, вы не в курсе, но вокруг много гоночных мотоциклов, которые, когда вы готовы сбросить газ, продолжают тянуть еще долю секунды, и есть одно слово для этого: страшно. Если вы что-то знаете об этом, в этой статье вы найдете дроссель, который на самом деле закрывается, когда вы отпускаете газ, и не продолжает тянуть еще 25 футов или около того, или пока вы вручную не закроете дроссель, повернув рукоятку вперед, так что давайте рассмотрим это.


Вот как должна работать дроссельная заслонка

С работающим двигателем или без него, если вы широко открываете газ и отпускаете его, просто расслабив руку на руле, скорость возврата дроссельной заслонки должна быть такой же, как при закрытии дроссельной заслонки таким образом, чтобы вы могли слышать дроссельную трубку на руле. ударяя по стопору твердо и четко.

Помимо хлопка дроссельной заслонки на руле, вы должны услышать удар по металлу рядом с двигателем.( Это будет рычаг скольжения или дроссельной заслонки, ударяющийся о его упор. ).

Если вы не слышите ничего такого, как эти шумы, или у вас просто ощущение, что дроссельная заслонка возвращается не так быстро, как должно быть, продолжайте читать, и я покажу вам, как диагностировать и исправить ситуацию.


Как определить наличие внешних повреждений, потертостей или высыхания троса дроссельной заслонки

Если вы КОГДА-ЛИБО заметили какое-либо повреждение троса дроссельной заслонки, никогда не пытайтесь отрезать потертости или каким-либо образом «оснастить» трос дроссельной заслонки.Рассматривайте для замены только новый трос дроссельной заслонки.

Трос дроссельной заслонки, который внешне поврежден, изношен или высох, является частой причиной заедания дросселей и может легко и определенно привести к тому, что дроссельная заслонка не вернется / не закроется должным образом, что приведет к некоторым диким поездкам в карнавальном стиле, поэтому важно определить, является ли это причиной проблема в том, что прежде чем перейти к другим возможностям.

  • Сначала сделайте хороший визуальный осмотр по всей длине троса (-ов) дроссельной заслонки.Вы должны искать любые участки по длине кабеля, где он / они могут выглядеть разбитыми, защемленными, дерганными или поврежденными.
  • Хорошее место для поиска распространенных повреждений троса дроссельной заслонки - это место, где трос дроссельной заслонки проходит рядом со штоком рулевого механизма. Здесь много тросов дроссельной заслонки могут быть разбиты, если они не проложены должным образом, когда руль находится в положении «Full Lock» и трос ударяется ножкой вилки или тройным зажимом о раму или рулевую трубу.
  • Еще одно место, где нужно искать повреждения, - это место, где кабель проходит под топливным баком или в области верхних опор двигателя, так как эти области хороши для разрушения кабелей или износа через внешнее покрытие из-за вибрации, трения и предшествующей небрежности переустановка топливного бака, вызывающая заедание или истирание кабеля (-ов).
  • Если вы ДЕЙСТВИТЕЛЬНО видите какое-либо внешнее повреждение троса дроссельной заслонки, очень важно, чтобы трос был заменен и проложен должным образом в соответствии с инструкциями производителя мотоцикла, которые можно найти в заводском руководстве по эксплуатации, относящемся к мотоциклу.

Если до сих пор все выглядит хорошо, но вам все еще интересно, связана ли проблема с кабелем, следующие шаги должны помочь вам определить, связана ли проблема с кабелем, который изношен или просто высох и вызывает проблемы.

Когда вы поворачиваете дроссельную заслонку, чувствуется ли что-нибудь грубое и что-то идущее изнутри троса (-ов) где-нибудь? Можете ли вы разобрать корпус дроссельной заслонки и посмотреть, где кабель (-и) соединяются (-и) с трубкой дроссельной заслонки?

Как насчет того, чтобы снять верхнюю часть карбюратора или крышку со стороны карбюратора или корпуса дроссельной заслонки, которая закрывает рычаг, и посмотреть на кабель, где он выходит из оболочки и входит в карбюратор или соединяется с рычажным механизмом на четырех ход карбюратора или корпус дроссельной заслонки впрыска топлива.Вы где-нибудь видели какие-нибудь повреждения? Видели места, которые выглядят так, как будто пряди разматываются?

Если это 4-тактный двигатель или впрыскиваемый, вероятно, будет крышка над рычажным механизмом, которую вам нужно будет снять, чтобы иметь возможность удалить трос (-ы) и / или просто контролировать возникающий беспорядок. при смазке кабеля (ей).

Если до сих пор все выглядит хорошо, но дроссельная заслонка все еще не закрывается, как должно, когда вы отпускаете газ, и вам все еще интересно, связаны ли это с тросом, вам следует смазать трос (и) дроссельной заслонки, прежде чем продолжить но не просто прикладывайте смазку к кабелям без надлежащей подготовки, которая включает снятие верхней части карбюратора и отсоединение троса от ползуна, чтобы предотвратить беспорядок, который в конечном итоге попадет в карбюратор, потенциально вызывая струю или другое проблемы.

После того, как трос (и) дроссельной заслонки хорошо смазан, если у вас ВСЕ ЕЩЕ нет дроссельной заслонки, которая закрывается со щелчком, давайте убедимся, что корпус и трубка дроссельной заслонки в порядке.


Советы по использованию дроссельной заслонки ...

Перед тем, как перейти к информации о дроссельной заслонке, нужно иметь в виду пару вещей и проверить в первую очередь: если вы сильно пострадали от правого захвата во время езды, вы могли бы прижать рукоятку к корпусу дроссельной заслонки и это вызовет проблему возврата дроссельной заслонки, так как резиновый фланец на вашей рукоятке будет тереть корпус и не позволять дроссельной заслонке иметь свободное движение, так же как и дроссельная заслонка, тянущаяся к концу руля.

Если боковая рукоятка дроссельной заслонки порвана на конце, это может легко позволить грязи и другим странным вещам попасть между трубкой дроссельной заслонки и рулем, что приведет к снижению скорости возврата дроссельной заслонки, чем вы хотели. Если у вас есть ручка, которая разорвана на конце, изношена в области ладони или просто нуждается в замене, обязательно прочтите статью о замене ручки, где есть несколько советов по установке ручки, которые значительно уменьшат размер движения ваших захватов, а также предохранения дроссельной заслонки от загрязнений.

Трубка дроссельной заслонки, между которой между трубкой дроссельной заслонки и рулем застряла грязь и подобные вещи, приведет к тому, что дроссельная заслонка не вернется в закрытое положение должным образом, когда пора отпускать, поэтому рекомендуется часто снимать трубку дроссельной заслонки с руль и очистите эту область.

Если у вас все еще есть штатная дроссельная заслонка на рассматриваемом внедорожном байке, и вы хорошо отрепетировали, как разбиться с правой стороны, значит, штатная дроссельная заслонка из пластика / нейлона, вероятно, была повреждена и нуждается в замене. Рекомендуется заменить дроссельную трубку на вторичную дроссельную трубку, так как они даже обеспечивают лучшее ощущение захвата, чем стандартная пластиковая / нейлоновая дроссельная трубка.

Если вы имеете в виду замену дроссельной заслонки, важно не пытаться смазывать что-либо обычными смазочными материалами при повторной сборке, подробнее об этом ниже.


Узел дроссельной заслонки, неприятный внутри и нуждающийся в обслуживании

Узел дроссельной заслонки, который неприятен внутри, - это состояние, которое необходимо решить, так как это легко приведет к тому, что скорость возврата дроссельной заслонки будет намного ниже, чем у того, что вам нужно.

Если вы когда-нибудь думали, что делаете себе одолжение, смазывая работу дроссельной заслонки консистентной смазкой (даже если это была легкая смазка) или любым другим типом нефтепродуктов, например WD-40 или аналогичными смазочными материалами, возможно, вы узнали об этом. было большой ошибкой. Использование любого типа нефтепродукта, такого как WD-40 или легкой смазки в узле дроссельной заслонки, приведет только к притягиванию грязи, которая в результате смешивания с маслянистыми продуктами приводит к образованию супа, который значительно снижает возвратную способность дроссельной заслонки.

Если внутри корпуса дроссельной заслонки есть какие-либо смазочные материалы внутри или смазочные материалы между трубкой дроссельной заслонки и рулем, обязательно полностью разобрать все и тщательно очистить все детали с помощью очистителя тормозов или других аналогичных растворителей типа очистителя контактов и дать всему остыть. полностью высохнуть перед повторной сборкой.

Лучший способ смазать дроссельную заслонку - использовать сухой графитовый порошок или вообще ничего. Ага, Ничего. Чистота и сухость здесь - лучшая политика, а также расстояние между дроссельной заслонкой и рулем... Вы можете взять немного силиконового спрея и нанести его на чистую тряпку, затем протереть им руль, когда дроссельная заслонка выключена, дайте ей полностью высохнуть перед повторной сборкой, так как это позволит дроссельной трубке работать немного быстрее. обратное действие, но для этого потребуется более частая разборка и очистка, чтобы работа была быстрой и четкой, так как даже силикон может притягивать грязь и другие мелкие частицы, что приводит к затягиванию и снижению скорости возврата дроссельной заслонки.


Карбюратор или корпус дроссельной заслонки неправильно собран или загрязнен

В мире грязевых мотоциклов с карбюратором неправильная сборка карбюратора может привести к медленному возврату дроссельной заслонки или к отсутствию управления дроссельной заслонкой (Читайте: Stuck Wide Open ).Поскольку все возможно, когда речь идет о том, правильно ли кто-то собрал карбюратор или нет, практически невозможно охватить все возможные сценарии, но вот несколько вещей, которые вы можете проверить и которые должны помочь вам начать работу в правильном направлении.

Если проблема заключается в скорости возврата дроссельной заслонки на велосипеде с впрыском топлива, есть только несколько причин, которые могут вызвать это, как описано ниже.

На 2-тактном карбюраторе не так много всего, что может быть неправильно собрано, что может вызвать проблему возврата дроссельной заслонки, за исключением того, что ползун неправильно установлен в корпусе карбюратора, в этом случае дроссельная заслонка обычно широко открыта без управления на поворотной рукоятке.Если вы уверены, что слайд установлен правильно, и вы проверили все остальные рекомендации, перечисленные выше, но дроссельная заслонка все еще не возвращается должным образом, есть вероятность, что карбюратор был неправильно собран в прошлый раз, когда кто-то его разбирал. В этом случае рекомендуется получить руководство по обслуживанию, относящееся к мотоциклу, над которым вы работаете, и выполнить действия, описанные в руководстве, чтобы правильно разобрать, очистить и собрать карбюратор, поскольку это, вероятно, исправит ситуацию, если вы проблема действительно связана с карбюратором.

Если вы работаете с 4-тактным карбюратором, при котором дроссельная заслонка не закрывается или не возвращается должным образом, существует множество вещей, которые могут быть не отрегулированы, согнуты или неправильно собраны, например, способ соединения тросов дроссельной заслонки с рычажным механизмом, совмещение дроссельной заслонки с валом, изгиб или неправильная сборка ускорительного насоса и рычага, среди множества других возможностей. Если вы подозреваете проблемы с карбюратором 4-тактного двигателя, вы сможете найти утешение, разобрав, почистив и снова собрав карбюратор

.

Если у внедорожного мотоцикла, с которым у вас возникла проблема с возвратом дроссельной заслонки, впрыскивается топливо, то не так много, что могло бы быть искривлено, поскольку обычно нет особой необходимости разбирать или разбирать детали на корпусе дроссельной заслонки грязных мотоциклов с впрыском топлива.Если вы подозреваете проблемы с работой корпуса дроссельной заслонки для грязных мотоциклов, рекомендуется проверить, чтобы тросы дроссельной заслонки нигде не перекрещивались и не перекрещивались и не вызывали медленное возвращение дроссельной заслонки.

Когда необходимо проводить обслуживание корпуса дроссельной заслонки?

На главную> Уход за автомобилем> Когда нужно обслуживать корпус дроссельной заслонки? Обслуживание корпуса дроссельной заслонки не является частью планового обслуживания, но для некоторых проблем оно может предложить простое решение. Во-первых, что такое корпус дроссельной заслонки и почему его нужно обслуживать? Корпус дроссельной заслонки - это электронное устройство, которое управляет дроссельной заслонкой.

Все современные автомобили имеют систему управления двигателем, при которой нажатие на педаль акселератора посылает сигнал в компьютер, который, в свою очередь, приводит в действие дроссельную заслонку.

Новый корпус дроссельной заслонки. Дроссельная заслонка регулирует обороты двигателя, регулируя поток воздуха. Небольшой электродвигатель внутри корпуса дроссельной заслонки открывает и закрывает дроссельную заслонку.

Помимо реакции на педаль газа, корпус дроссельной заслонки выполняет еще одну важную функцию: в большинстве автомобилей он поддерживает обороты холостого хода двигателя.Когда вы ждете зеленого светофора на перекрестке, ваш двигатель работает на низкой скорости, обычно между 550 и 750 об / мин. Для поддержания стабильной скорости холостого хода корпус дроссельной заслонки держит дроссельную заслонку открытой под небольшим углом, постоянно регулируя его в зависимости от условий.

Со временем на дроссельной заслонке и корпусе дроссельной заслонки накапливается нагар, что препятствует ее правильной работе. В некоторых автомобилях это может привести к заеданию дроссельной заслонки, что приведет к низкой или нестабильной скорости холостого хода или остановке двигателя.Также может загореться индикатор Check Engine.

Часто проблема с остановкой двигателя возникает после отключения или замены автомобильного аккумулятора, поскольку отключение аккумулятора сбрасывает запомненное положение корпуса дроссельной заслонки. Грязный корпус дроссельной заслонки. Если диагностика обнаружит грязный корпус дроссельной заслонки как потенциальную причину проблемы, ваш механик может предложить обслуживание корпуса дроссельной заслонки.
Обслуживание корпуса дроссельной заслонки включает очистку корпуса дроссельной заслонки специальным чистящим раствором и удаление нагара с дроссельной заслонки.В некоторых автомобилях частота вращения холостого хода должна быть повторно определена после выполнения обслуживания. Обслуживание корпуса дроссельной заслонки не очень дорогое, от 60 до 150 долларов в зависимости от сложности.

На каком пробеге нужно делать это обслуживание? Особых требований к пробегу нет, и некоторым автомобилям эта услуга может никогда не понадобиться. Корпус дроссельной заслонки обычно загрязняется при большем пробеге (после 60–80 км), в основном в автомобилях, которые часто ездят в городском потоке с остановками или когда замена масла не производится регулярно.

Стоит ли делать эту услугу, если ваш автомобиль регулярно обслуживается и двигатель работает без сбоев? Мы не рекомендуем его, если корпус дроссельной заслонки не очень грязный, и ваш механик не считает, что это может вызвать проблемы.

С другой стороны, если ваш автомобиль глохнет или работает нестабильно на холостом ходу, корпус дроссельной заслонки является частым подозреваемым, и ваш механик обычно проверяет его состояние в рамках процесса диагностики.

Легко ли проверить состояние корпуса дроссельной заслонки? В большинстве машин это не очень сложно. Корпус дроссельной заслонки установлен на впускном коллекторе, и для проверки его состояния механику может потребоваться снять пыльник.

Можно ли очистить корпус дроссельной заслонки в рамках проекта своими руками? Некоторые производители требуют особой процедуры очистки корпуса дроссельной заслонки. Если не сделать это должным образом, корпус дроссельной заслонки может быть поврежден, и замена этой детали будет дорогостоящей. По этой причине мы настоятельно рекомендуем обратиться к руководству производителя по обслуживанию или поручить эту услугу квалифицированному специалисту.

Как снизить температуру, повысить производительность и увеличить время автономной работы вашего ноутбука

Предыстория данного руководства ThrottleStop

Первоначально я написал первое издание этого руководства по ThrottleStop для UltrabookReview несколько лет назад как часть краткого руководства по понижению напряжения / настройке. Я опубликовал более подробное руководство для Notebookcheck еще в 2017 году, но я чувствовал, что пришло время обновить руководство на 2020 год. Было исправлено довольно много ошибок, а также добавлено несколько новых функций, но я также хотел улучшить читаемость и организация старого руководства.Текущая версия ThrottleStop на момент написания - 8.70.6 (ссылка для скачивания) .

Что такое Throttlestop и чем он отличается от Intel XTU?

ThrottleStop - это оригинальная программа Кевина Глинна, также известного как «UncleWebb», которая, говоря простым языком, предназначена для противодействия трем основным типам троттлинга ЦП (тепловому, ограничению мощности и VRM), присутствующим в современных компьютерах.

Это началось как простое средство противодействия некоторым механизмам дросселирования, используемым в старых ноутбуках, проверки температуры и изменения тактовой частоты процессора.Изначально более простой и ограниченный, чем Intel Extreme Tuning Utility (XTU), ThrottleStop с годами расширил набор функций и стабильность и может использоваться для понижения напряжения, профилей температуры / тактовой частоты «установил и забыл», тестирования, SST настройка и мониторинг температуры.

Теоретически главным преимуществом XTU перед TS была возможность устанавливать пределы PL и настройки пониженного напряжения, которые будут применяться автоматически и не требуют, чтобы программа продолжала работать в лотке (как это делает TS).Однако в XTU было довольно много ошибок, связанных с потерей настроек и частыми сбоями при выходе из спящего режима, и по этим причинам я лично отказался от XTU в пользу TS. Если вы читаете это руководство и планируете перейти на TS с XTU, убедитесь, что вы сбросили настройки XTU на значения по умолчанию, удалите его и перезагрузите компьютер перед первым запуском TS. Несоблюдение этого правила может привести к тому, что ThrottleStop будет считывать настройки вашего реестра процессора, настроенные XTU, как значения по умолчанию (а это не так).

Вы могли подумать, что такого рода программы предназначены для самых продвинутых пользователей или компьютерных фанатов, которые целыми днями пытаются поднять свои тесты на несколько пунктов выше или температуру на 1-2C ниже. Хотя эти стереотипы могут быть верны для некоторых пользователей TS, факт в том, что несколько минут настройки программы, вероятно, обеспечат вам значительное объективно измеримое снижение температуры и увеличение срока службы батареи и реальной производительности.

Стандартный отказ от ответственности при регулировке напряжений и других параметров вашего процессора.Насколько мне известно, процессор никогда не был поврежден этим программным обеспечением.

Установка и первый запуск

Надеюсь, я объяснил, почему вы можете установить TS и попробовать. К счастью, скачать и установить TS не так уж и сложно. Вы всегда можете найти последнюю версию ThrottleStop в первом сообщении ветки ThrottleStop на форумах NotebookReview.

После этого просто распакуйте архив в папку в любом месте по вашему выбору (я предпочитаю хранить специальную папку для настройки утилит в моем каталоге / Program files).Я бы не рекомендовал устанавливать его на рабочий стол, если у вас есть какое-либо намерение использовать приложение, потому что позже мы автоматизируем запуск программы с помощью планировщика заданий, и если вы переместите директор TS после этого, вам понадобится сделать это снова и снова.

Когда вы будете готовы начать, дважды щелкните «Throttlestop.exe». Вы увидите заявление об отказе от ответственности за таяние вашего компьютера; прочтите его и нажмите «ОК». (Я не верю, что TS когда-либо плавил чей-то компьютер.)

После первого открытия ThrottleStop вас встретит главное окно интерфейса программы.Важно помнить, что все настройки, которые вы видите в ThrottleStop, будут изначально установлены на настройки по умолчанию, которые производитель установил для вашего процессора. Если вы когда-нибудь захотите вернуться к исходным настройкам для устранения неполадок или тестирования производительности, просто перейдите в папку ThrottleStop, найдите файл «ThrottleStop.ini» и переименуйте его или удалите его, затем выключите компьютер перед запуском (не рестарт). Это очистит все настройки или регистры, установленные программой.

Примечание: Если вы получаете сообщение об ошибке, что TS не может быть запущен из-за файла с именем «MFC120u. dll »не удалось найти, вам нужно будет загрузить и установить 64-разрядные и 32-разрядные распространяемые пакеты Visual C ++ 2013.

Если вы когда-нибудь столкнетесь с проблемами с настройками, вызывающими немедленные сбои или все остальное сбои, удалите файл ThrottleStop.ini, чтобы сбросить все сделанные вами изменения.

Интерфейс

Теперь мы рассмотрим основные функции и терминологию, которые вам нужно знать, чтобы разобраться в TS. Если вы впервые настраиваете регистры процессора, большая часть этой терминологии будет для вас новой.Однако, как только вы поймете основное значение и функции каждой настройки, настройка станет для вас второй натурой. Поскольку это последнее (2019 г.) издание этого руководства, давайте начнем с знакомства с новейшими функциями.

Главное окно ThrottleStop 8.70.6. Также отсюда доступны панель опций, утилита TS Bench, оснастки FIVR (напряжение) и TPL (турбо-ограничение).

Новые функции с 2017 г. (8.48)

Пользовательский логотип - Начиная с TS 8. 70.5 , теперь можно настроить приложение, добавив в него собственную графику. Это можно сделать относительно легко, добавив изображение в главный каталог TS под названием «logo.png». Изображение может иметь максимальный размер 230 × 90 или меньше.

МГц / VID Min - Вы можете быстро свернуть приложение TS, щелкнув либо числа рядом с VID, либо любое из показаний МГц. Обратите внимание, что приложение будет свернуто либо на панели задач, либо на панели задач, в зависимости от того, как оно настроено.

Щелчок по значению VID или МГц немедленно сворачивает приложение в нужное место.

Главное окно: нижнее

В нижней панели главного окна TS вы увидите несколько кнопок с основными функциями: Сохранить, Параметры, Выключить (Вкл.), TS Bench, Batt, GPU и сворачивающуюся стрелку, чтобы скрыть эту панель.

Сохранить - Сохраняет текущие настройки в файл ThrottleStop.ini (находится в директории TS).

Параметры - Переход в меню параметров для ThrottleStop.

При нажатии кнопки «Параметры» откроется оснастка параметров (справа). Здесь вы можете переименовать 4 возможных профиля, установить настройки значков в трее, включить сигнализацию температуры, профили батареи и мониторинг, поведение при закрытии приложений и горячие клавиши. Мы вернемся сюда позже, когда настроим профильные сигналы тревоги на основе температуры.

Turn On / Off - Разработчик недавно признал, что, хотя эта кнопка использовала для чего-то несколько лет назад, в основном она уже мало что делает.Предположим, что TS будет управлять вашим процессором, пока программа работает.

TS Bench - открывает встроенную программу тестирования производительности. Хотя это не требует больших усилий, он полезен для определения того, как недавние изменения повлияют на ваш процессор под нагрузкой. В верхнем левом углу окна вы увидите четыре переключателя. У каждого есть настраиваемое имя (в диалоговом окне «Параметры»), и каждый относится к отдельному профилю настроек для программы. Некоторые настройки универсальны для всех профилей, но большинство настроек зависит от профиля.Мы обсудим использование нескольких профилей позже.

TSBench - удобный инструмент, позволяющий не только количественно измерить производительность при различных нагрузках, но и проверить, улучшилась ли устойчивая производительность с вашими текущими активными настройками / настройками.

Главное окно: слева

В левой половине окна вы можете найти общие настройки, которые влияют либо на тактовую частоту процессора, либо на работу программы:

Помимо пониженного напряжения, выполняемого в оснастке «FIVR», в этом разделе вы найдете большинство настроек, которые вы, вероятно, будете использовать для определения поведения вашего процессора.

Модуляция тактовой частоты / Модуляция тактовой частоты набора микросхем - Эти настройки были разработаны для противодействия старому методу регулирования, при котором ЦП или набор микросхем работали с определенной нагрузкой. Для большинства новых микросхем этот метод не используется, и включение функции в ThrottleStop не повлияет.

Установить множитель - это еще одна устаревшая настройка; на старых процессорах тактовая частота определяется путем умножения скорости шины процессора на множитель. Например, старый Pentium III-M со скоростью шины 133 МГц, установленной на множитель 10, будет работать на полной скорости 1.33 ГГц. На современных процессорах множители выставляются иначе. В случае с процессором Core i простое увеличение значения по умолчанию на 1 укажет процессору, что он должен работать с полной турбо тактовой частотой. Установка более высокого значения не будет иметь никакого эффекта, а установка более низкого значения будет равносильна его отсутствию.

Speed ​​Shift - EPP (предпочтение по энергоэффективности) - Начиная с Intel Skylake, это стало новым низкоуровневым (непрограммным) методом управления поведением процессора. Он заменил старую технологию SpeedStep, которая требовала управления на уровне программного обеспечения. Это означает, что EPP должен быть значительно более эффективным и действенным, чем SpeedStep. Если у вас процессор Skylake или новее, это должно быть включено. Примечание. На некоторых машинах Skylake (например, DelL XPS 15 9560) эта функция никогда не включалась через BIOS / прошивку, несмотря на то, что набор микросхем ее поддерживал. Если в вашей системе установлен процессор Skylake или более поздней версии, но он не включен по умолчанию в BIOS, вы можете включить его, нажав кнопку «TPL» и отметив опцию «Speed ​​Shift» в этом диалоговом окне.

Speed ​​Shift - EPP работает со значениями между 0-255, где 0 означает, что ЦП предпочтет максимальную частоту (в турбо-диапазоне, если вы не отметили «отключить турбо»), а 255 означает, что система предпочтет запускать CPU на самых низких базовых частотах. Я бы порекомендовал установить значение от 0 до 32 в любом профиле, который вы будете использовать при подключении к сети или при желании получить максимальную производительность, и не менее 128 для профиля отключения / энергосбережения. Вы можете сами поиграть с этой настройкой и посмотреть, как меняются часы, при выполнении сложной задачи или при запуске TSBench. Это, наряду с «отключением турбо» и максимальными турбо тактовыми частотами в FIVR, являются основными переменными, которые вы, вероятно, захотите настроить при создании различных профилей TS.

Power Saver - Power Saver - это устаревшая функция, которая не требуется на современных процессорах.Функция энергосбережения доступна только при отключенном турбо-ускорении и сообщает вашему процессору о необходимости снизить частоту до минимума в режиме ожидания. Я полагаю, что эта функция избыточна для всего, что новее Core 2 Duo.

Disable Turbo - Эта опция отключит способность Turbo Boost вашего ЦП, если отмечено. Например, i7-7700HQ имеет базовую частоту 2,8 ГГц, но может повышать частоту до 3,8 ГГц для одноядерной рабочей нагрузки. Если вы попробовали этот ЦП и поставили этот флажок, ЦП никогда не будет пытаться разогнаться выше своей базовой частоты 2. 8 ГГц. Это полезно при попытке ограничить всплески энергопотребления (например, на машинах с регулировкой VRM, таких как XPS 15 9550/9560/9570) или просто для контроля температуры, когда также используется выделенный графический процессор.

BD PROCHOT - Сокращение от двунаправленного процессора Hot. PROCHOT - это метод аварийного троттлинга, срабатывающий, когда процессор достигает максимальной температуры (100 или 105 ° C). Например, вы часто увидите, что это срабатывает на MacBook Pro. Двунаправленный PROCHOT - это система, которую используют некоторые ноутбуки, в которой процессор будет дросселирован, когда другой компонент, такой как графический процессор, достигает установленной температуры, даже если процессор не имеет своей максимальной рабочей температуры.Отключение этого поля должно отключить эту функцию, то есть триггер горячей температуры графического процессора не должен вызывать дросселирование процессора. Имейте в виду, что это может привести к еще более высокой температуре корпуса, и я бы не рекомендовал отключать его.

Панель задач - установка этого флажка предотвратит сворачивание ThrottleStop в лоток и вместо этого сохранит его на панели задач. Установите это по своему усмотрению. Обратите внимание, что это также определяет, где будет сворачиваться TS, нажав VID или MHz.

Файл журнала - Это создаст текстовый журнал с меткой времени в папке ThrottleStop.Это полезно, когда вы записываете свои часы и температуру с точностью до секунды во время теста. Отключайте его, когда он не нужен.

Остановить мониторинг - Щелчок по этой кнопке переключает датчики и возможности записи ThrottleStop.

Speed ​​Step - На старых процессорах (до Skylake) переключает программное управление тактовой частотой процессора.

C1E - это должно быть включено в любое время, когда вы мобильны, или вам не нужен абсолютный минимум системной задержки (работа DAW и т. Д.). Отключение этого параметра должно предотвратить автоматическое отключение ядер при турбо ускорении. В выключенном состоянии частота должна оставаться близкой к максимуму, а процессор будет потреблять больше энергии.

Сверху - При этом окно ThrottleStop остается поверх любых других окон.

Дополнительные данные - Регистрирует данные восемь раз в секунду вместо одного раза в секунду.

Главное окно: справа

Правая часть интерфейса TS больше предназначена для мониторинга, хотя есть несколько интерактивных элементов.

В таблице будут указаны модель вашего процессора, текущее напряжение и тактовая частота. В таблице каждая запись здесь представляет один из потоков вашего процессора. На приведенном выше снимке экрана вы можете видеть, что мой процессор, 6-ядерный Intel Core i7-9750H, имеет 12 видимых потоков. Если бы вы отключили гиперпоточность в BIOS, вы бы увидели только 6 в этом окне.

FID C0% Мод Температура Макс
Умножитель идентификатора частоты / тактового сигнала. Обычно это равняется текущей частоте процессора, деленной на частоту FSB. Процент времени, в течение которого поток ЦП находится в состоянии максимальной производительности (C0). Он должен быть ниже при простое и выше при нагрузке. Относится к параметрам «Модуляция часов». Должно быть 100% на современном процессоре. Текущее показание температуры (C) этого ядра / потока ЦП. Самая высокая температура, достигнутая этим ядром / потоком. При правильно функционирующем тепловом решении максимальные температуры всех ядер и потоков должны быть в пределах нескольких градусов C друг от друга.Это полезно для определения того, есть ли у вас деформированный радиатор или плохое нанесение термопасты. Можно очистить, нажав кнопку «CLR» под показанием.

Мощность пакета - оценка того, сколько энергии потребляет ваш ЦП в целом.

Temp - Текущее показание датчика микросхемы (C). Обратите внимание, что это часто отличается от температуры отдельного ядра.

Limit Reasons - Два поля здесь, одно радио и одна отметка, служат для уведомления пользователя, если произошло какое-либо дросселирование.Если радиоканал TDP Throttle заполнен, это означает, что ЦП дросселируется из-за ограничений расчетной тепловой мощности (TDP). Например, если у вас есть ноутбук с адаптером переменного тока мощностью 135 Вт, питающим i7-9750H и Nvidia GTX 1650, запуск интенсивной игры или теста может привести к тому, что комбинация этих компонентов может превысить общий TDP, разрешенный для системы, и, следовательно, он будет дроссель. Если отмечено поле PROCHOT [#] C , значит, ЦП в какой-то момент достиг своей максимальной температуры, указанной производителем.В случае с моим ThinkPad X1E Gen 2 Lenovo установила значение 92C в предыдущем обновлении BIOS.

FIVR, TPL и C [#] - это более технические модули.

Под этой таблицей находятся 5 кнопок: FIVR , TPL , BCLK , C # , DTS и CLR . Однако только три из них делают что-то существенное, и мы в основном будем интересоваться только двумя из них: FIVR и TPL, хотя C [#%] удобен для обеспечения того, чтобы ваш процессор правильно входил в нижнюю -силовые государства.

CLR сбросит записи дросселирования и температуры.

Нажатие на DTS просто изменит показания температуры в градусы от теплового предела, а не на абсолютную температуру (например, 25 DTS будет означать 80C, 0 DTS будет 105C на многих микросхемах).

C #% покажет состояние каждого из потоков вашего ЦП с точки зрения его состояния питания и использования. Это полезно при отслеживании вредоносных программ и оптимизации срока службы батареи.

BLCK при нажатии отправляет запрос на пересчет шины и тактовой частоты вашего процессора.

TPL - это модуль Turbo Power Limit, который в основном полезен для включения Speed ​​Shift на поддерживаемых ноутбуках, на которых он не включен в обновлении BIOS (например, XPS 9550 и 9560). На некоторых машинах некоторые пользователи утверждали, что могут устанавливать ограничения PL1 и PL2 с помощью этого модуля, хотя лично я не мог этого сделать.

FIVR расшифровывается как полностью интегрированный стабилизатор напряжения, и именно здесь мы скоро перейдем к понижению напряжения нашего процессора.Но сначала давайте вернемся к вариантам

.

Опции

Используйте диалоговое окно «Опции» для настройки сигналов тревоги и профилей для автоматической работы.

Прежде чем мы перейдем к понижению напряжения, важно сначала установить некоторые параметры. Вы можете присвоить каждому профилю имя или номер, чтобы их было легче отслеживать. Я рекомендую установить хотя бы один профиль на переменный ток и один на аккумулятор, а также на «Запускать в свернутом виде» и «Минимизировать при закрытии», поскольку я всегда запускаю TS в лотке на всех своих компьютерах.Если на вашем компьютере есть выделенный графический процессор, установите флажок, соответствующий вашей карте (Nvidia или AMD). После того, как вы выбрали свой графический процессор (если есть), закройте и повторно запустите ThrottleStop, чтобы настройки вступили в силу. Теперь вы должны увидеть, что температура вашего графического процессора отображается ниже температуры вашего процессора. Возможно, стоит отметить, что если вы не планируете использовать температуру графического процессора для запуска какого-либо дополнительного профиля, вам не нужно устанавливать этот флажок. Вполне возможно, что опрос температуры графического процессора может иногда разбудить его, но я сомневаюсь, что в любом случае это существенно повлияет на время автономной работы.

Пониженное напряжение

Первое, что мы сделаем, это снизим температуру и энергопотребление, повысив производительность за счет снижения напряжения. Пониженное напряжение немного снижает напряжение, подаваемое на процессор. Первое, что спрашивают люди: «Почему Intel не делает этого по умолчанию?», И ответ на этот вопрос заключается в том, что все микросхемы разные: одни могут понижать напряжение до -160 мВ, другие - только до -60 мВ. Производители кремния на всякий случай любят оставлять себе немного места, хотя некоторые OEM-производители, такие как Apple и Razer, сейчас понижают напряжение процессоров своих ноутбуков на заводе.Вы по-прежнему сможете понизить напряжение на чипе с предварительно пониженным напряжением, но, конечно, не ожидайте увидеть такого значительного улучшения, как в противном случае.

Нет риска понижения напряжения (в отличие от перенапряжения), и худшее, что может случиться, если вы попытаетесь слишком сильно понизить напряжение, - это то, что вы получите зависания или BSOD (часто при стресс-тестах, но также и в режиме ожидания). Чтобы проверить пониженное напряжение, запустите тест. Иногда он сразу вылетает, и вы узнаете, что слишком сильно понизили напряжение. В других случаях пониженное напряжение будет работать для тестов, но может привести к сбоям на холостом ходу.По собственному опыту я обнаружил, что пониженное напряжение наименее стабильно при работе от батареи. Если ваше пониженное напряжение стабильно на холостом ходу и нагружается при работе от батареи, вы можете быть уверены, что оно будет успешно работать с этими значениями при питании от сети переменного тока. Если вы все-таки получаете сбой (часто BSOD, но иногда и резкое зависание), попробуйте уменьшить все ваши пониженные напряжения на 5 мВ за раз и посмотрите, сохраняется ли проблема. Как правило, слишком сильное пониженное напряжение процессора проявляется в зависании или BSOD, в то время как слишком сильное пониженное напряжение графического процессора Intel приводит к сбою при запуске графического теста.

Модуль FIVR: Здесь происходит магия пониженного напряжения. Нас больше всего интересует пониженное напряжение «CPU Core» и «CPU Cache».

Нажмите кнопку FIVR , чтобы перейти к управлению Turbo FIVR. Здесь вы увидите множество вариантов и ползунков, этот процесс на самом деле очень прост. Убедитесь, что у вас выбран правильный профиль (напряжения могут быть в зависимости от профиля), затем установите флажок «Разблокировать регулируемое напряжение» в разделе «Напряжение ядра процессора». Под «управлением FIVR» находятся 6 элементов, но нас интересуют только три: ядро ​​процессора, кэш процессора и графический процессор Intel. Фактически, ядро ​​ЦП и кэш ЦП почти всегда должны иметь одно и то же значение.

Убедитесь, что выбран переключатель «Adaptive», а также ядро ​​процессора, и теперь мы можем выбрать для него пониженное напряжение. Отрегулируйте только напряжение смещения. Уровень пониженного напряжения в значительной степени зависит от того, какой у вас чипсет. В целом, современные мобильные процессоры очень хорошо понижают напряжение (от -125 до 165 мВ), в то время как старые (чипы серии Core 3-го и 4-го поколения) могут понижать напряжение только 40-50 мВ. В этом руководстве я предлагаю консервативное пониженное напряжение -80 мВ для ядра вашего процессора.Как только это будет сделано, нажмите «CPU Cache» и выполните те же действия. Ядро ЦП и кэш ЦП обычно должны иметь одинаковое пониженное напряжение. Раньше предлагалось запустить скромное пониженное напряжение -50 мВ на iGPU, но сейчас это вызывает некоторое беспокойство. Некоторые утверждают, что это приводит к проблемам со стабильностью при выходе из ждущего режима и мало способствует снижению температуры. Если сомневаетесь, оставьте 0,

.

После того, как вы сделали Core, Cache и iGPU, я рекомендую нажать «Применить». Если напряжение падает и сбой не происходит сразу, выберите «ОК - Сохранить напряжения немедленно», так как очень раздражает повторный ввод всех значений напряжения после сбоя во время тестирования.Прежде чем применять пониженное напряжение к другим профилям, потратьте некоторое время на использование компьютера в различных сценариях, чтобы убедиться, что они стабильны.

Профили

После установки пониженного напряжения рекомендуется настроить как минимум два профиля (если у вас есть ноутбук). Первый профиль должен быть установлен в параметрах как ваш профиль AC. Установите флажок «Профиль батареи» и выберите другой профиль для использования от батареи (см. Приведенный выше снимок экрана с параметрами для иллюстрации этого).Это заставит ThrottleStop автоматически переключаться между двумя профилями в зависимости от того, работает ли он от батареи.

Ваш профиль переменного тока, вероятно, должен быть самым производительным, потому что нет необходимости учитывать срок службы батареи. Я рекомендую установить для параметра Speed ​​Shift значение 64 или ниже для максимальной производительности в этом профиле.

Теперь щелкните поле в главном окне для того профиля, который вы хотите использовать при работе от батареи. Если время автономной работы вызывает беспокойство, я рекомендую установить флажок «отключить турбо».Кроме того, более консервативное значение Speed ​​Shift также поможет продлить срок службы батареи. Значения от 128 до 256 - это значения, ориентированные на срок службы батареи.

Третий профиль может быть полезен в качестве надежного средства для охлаждения ноутбука при достижении определенной температуры. Вернитесь в диалоговое окно «Параметры», и вы увидите раздел «Тревога». Вместо того, чтобы разбудить вас громким шумом, эта функция активирует профиль по вашему выбору при соблюдении определенных условий. Помните, что DTS относится к числу градусов от максимальной температуры, поэтому DTS 1 означает 100C на i7-7700HQ.Это все еще довольно жарко, поэтому мне нравится использовать DTS 20 (80C). Ниже вы можете указать, какой профиль вы хотите активировать (выберите номер вашего «отказоустойчивого» профиля). Повторите процесс для графического процессора, если вы его отслеживаете, отметив, что это поле измеряется в градусах Цельсия, а не в формате DTS. Этот метод очень полезен для управления троттлингом на машинах, которые плохо настроены для ограничения их TDP, например, XPS 15 7590 при запуске

.

Нажмите «ОК» и перейдите к своему профилю отказоустойчивости из модуля FIVR .Этот третий профиль должен быть настроен на активацию одним или обоими вашими сигналами тревоги (устанавливается в опциях). Этот профиль должен быть разработан так, чтобы укрощать ваш процессор по разным причинам, например, для увеличения мощности графического процессора и теплового запаса в системе с общим радиатором. Попав в FIVR , вы, вероятно, захотите снизить максимальные частоты турбо в левом нижнем углу. Например, если вы установите 32 в качестве максимального множителя для всех операций с использованием 1-6 ядер, тогда ваш процессор никогда не будет разгоняться выше 3,2 ГГц в этом профиле.В главном окне вы также можете играть с более высокими значениями EPP , например 128-256. В качестве альтернативы вы можете установить флажок «Отключить турбо» в главном окне этого профиля, чтобы ограничить максимальную частоту другим способом, но, учитывая низкие базовые частоты чипов Intel 1 x ГГц в настоящее время, это может немного снизить производительность слишком сильно .

Теперь, когда ваш процессор или графический процессор достигает желаемого предела температуры (установленного настройкой сигнала тревоги в параметрах), ThrottleStop должен автоматически переключаться на указанный профиль, пока температура не упадет.Как только они упадут ниже порога, он автоматически вернется к вашему профилю AC по умолчанию.

Этот метод контроля температуры часто предпочтительнее, чем позволить ноутбуку управлять процессором и температурой в соответствии с настройками производителя, поскольку это позволяет вам эффективно устанавливать собственный индивидуальный температурный потолок.

Автоматизация TS для запуска при запуске

Когда вы закончите это руководство и ваш компьютер будет работать более эффективно, давайте настроим ThrottleStop на запуск при запуске с помощью планировщика заданий. Для этого есть пошаговое руководство, написанное самим Кевином здесь , когда вы будете готовы.

Заключение

На этом завершается ваше вводное руководство по прекрасному, производительному миру ThrottleStop! Из-за природы современных процессоров и вариантов между системами всегда существует вероятность того, что функция, которая раньше работала одним способом, может вести себя несколько иначе на новых машинах и архитектурах. Если вы заметили, что что-то работает не так, как описано, попробуйте оставить здесь сообщение или опубликовать сообщение в официальной теме на NotebookReview! Удачной настройки!

Заявление об ограничении ответственности: Наш контент поддерживается читателями.
