Размер крыши ваз 2114

Размеры кузова ВАЗ 2115: параметры, характеристики

Кузов ВАЗ-2115 пришел на смену достаточно популярному у российских потребителей, но серьезно устаревшему корпусу 21099. Обще черты предшественницы без труда можно разглядеть у более новой модели.

В то же время 2115 получил немало и уникальных отличительных особенностей. К таковым следует отнести:

• фары;
• капот;
• задок.

В этом материале будет рассказано, каковы размеры кузова ВАЗ-2115 и другие особенности его внешнего вида.

Изменения

В целом, невзирая на определенную схожесть, 2115 имеет значительно более современный дизайн. Во многом это произошло благодаря наличию бамперов и других внешних элементов, изготовленных из пластика. Все они позволяют защитить кузов от мелких повреждений и негативного действия коррозии.

Наиболее заметные нововведения в этой модели следующие:

• добавочный тормозной сигнал, установленный непосредственно на спойлере;
• новые задние огни;
• высоконадежная система безопасности;
• порожек багажной двери, разрешивший снизить высоту погрузки;
• более обтекаемая геометрия кузова;
• молдинги на дверях;
• современное электрическое оборудование.

Читайте также: Что лучше: ВАЗ-2114 или ВАЗ-2115

На момент завершения проектирования ВАЗ-2115 был современной и достаточно красивой машиной. При этом салон намного у нее оказался более комфортный, чем у старых моделей Волжского автозавода. Водитель получил возможность регулировать:

• высоту руля;
• положение сиденья и пр.

Между передними креслами конструкторы установили консоль. Более совершенной также оказалась и система обогрева, и ЭБУ. Причем багажник у рассматриваемой модели намного вместительней, чем у предшественниц.

Проектировщики немало элементов позаимствовали от 2114, при этом многие приборы и узлы перешли по наследству от «восьмерки». К примеру, неизменной перекочевала в новый седан ходовая часть.

Основные понятия

Геометрией кузова именуют точные размеры транспортного средства, установленные конструкторами завода-производителя. Основные параметры, имеющие первостепенное значение таковы:

• ширина – как передней, так и задней колей;
• протяженность колесной базы;
• расстояние между лонжеронами и их длина.

Как показывает практика, нарушение одного или сразу нескольких упомянутых выше параметров, приводит к заметному ухудшению в плане управляемости машины.

Второстепенные габариты следующие:

• проемы дверей;
• окон;
• объем отсека двигателя;
• вместительность багажника;
• размер салона машины.

Если происходит нарушение указанных нормативов, то это приводит только к ухудшению внешнего вида средства передвижения.

Колеей именуют расстояние, пролегающее между соосными колесами. Причем эта дистанция измеряется от точки до точки, которые расположены по центру протектора.

В свою очередь, колесной базой называют расстояние между осями автомобиля. Контрольные точки здесь – середина ступиц.

Составляющие части кузова и их размеры у ВАЗ-2115

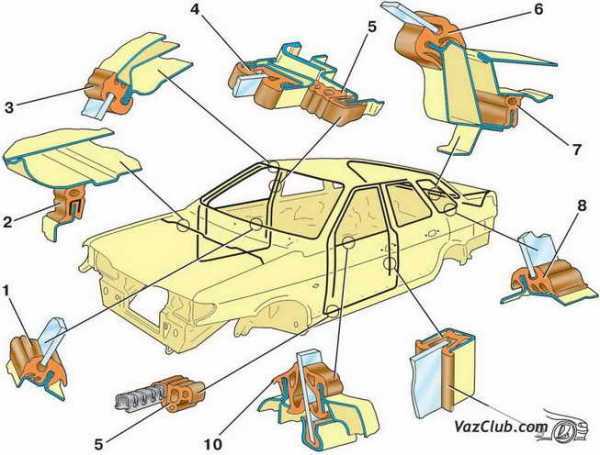

Кузов в автомашине ВАЗ-2115 является несущим элементом всей конструкции. По типу данная модель считается 5-дверным седаном, приводимым в движение полуторалитровой силовой установкой.

Каркас кузова машины состоит из таких элементов:

• крыша;
• боковины;
• основание;
• неразборные части;
• навесные узлы;
• части интерьера.

В число навесных входят:

• капот;
• двери;
• крылья;
• бамперы;
• радиаторная декоративная решетка;
• крышка багажного отделения.

Читайте также: Какое авто выбрать: ВАЗ-2112 или ВАЗ-2115

Размеры следующие:

• длина автомобиля составляет в миллиметрах – 4330;
• от середины переднего колеса до передка – 860;
• от центра переднего до середины заднего колес – 2460;
• до задка от последней упомянутой точки – 1010;
• общая высота транспортного средства – 1420;
• дистанция между боковыми зеркалами – 1979;
• расстояние между колесами, расположенными спереди – 1400;
• габарит бампера, установленного сзади – 1650;
• задние колеса расположены друг от друга на 1370 миллиметров.

ladaautos.ru

Правка поврежденного кузова Ваз 2114, Ваз 2115, Ваз 2113

ВАЗ / 2113, 2114, 2115 / ремонт / кузов / каркас / Правка кузова Конструкция каркаса лада 2113, инструкции по ремонту и замене деталей кузова лада 2114, руководство по снятию и установке омывателя ваз 2113, ваз 2115, ваз 2114. Правка кузова Ремонт каркаса, устройство кузова Ваз 2114, Ваз 2115, Ваз 2113 своими руками ремонт кузова кузов, обслуживание своими руками Основные справочные размеры для проверки пола кузова: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов; 7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески Значительная часть ремонтных работ по автомобилям ваз 2115, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов ваз 2113. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля лада самара 2Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова ваз 2114. Справочные линейные размеры проемов дверей и задних боковых окон Справочные линейные размеры проемов ветрового и заднего окон Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей лада самара 2, ваз 2115, ваз 2114, ваз 2113.Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой. Каркас кузова Ваз 2114, Ваз 2115, Ваз 2113 Устройство каркаса Устройство каркаса кузова Ваз 2114, Ваз 2115, Ваз 2113 Правка кузова Правка поврежденного кузова Ваз 2114, Ваз 2115, Ваз 2113 Ремонт деталей кузова Ремонт кузова Ваз 2114, Ваз 2115, Ваз 2113 Снятие и установка переднего крыла Установка и снятие переднего крыла Ваз 2114, Ваз 2115, Ваз 2113 Неисправности кузова Неисправности кузова Ваз 2114, Ваз 2115, Ваз 2113 их причины и методы устранения Герметизация кузова Герметизация кузова Ваз 2114, Ваз 2115, Ваз 2113

motorsmarine.ru

Сколько весит ВАЗ-2114: реальные показатели

Впервые четырнадцатая модель была выпущена в продажу в 2002 году. По сути, это обновленная «девятка», которая полюбилась многим автолюбителям постсоветского пространства. Улучшенный внешний вид и техническая оснащенность позволили существенно расширить возможности тюнинга.

В данной статье мы рассмотрим основные технические характеристики модели, а также вы узнаете, сколько весит ВАЗ-2114.

К технической характеристике относится:

1. Аэродинамика.
2. Габариты.
3. Клиренс.
4. Вес автомобиля.
5. Особенности подвески.
6. Информация о кузове.
7. Трансмиссия.
8. Показатели двигателя.

Читайте также: Почему не работает подогрев сидений ВАЗ-2114

Улучшилась ли аэродинамика в сравнении с предшественником

ВАЗ-2114 обладает улучшенной аэродинамической характеристикой благодаря измененным линиям кузовам, которые обеспечивают хорошую обтекаемость. Тем самым было существенно снижено встречное сопротивление во время движения.

Аэродинамические доработки затронули точку разделения воздушной массы. Для этого изменили угол наклона капота и поработали с крыльями.

Результатом усовершенствований является то, что теперь воздушные массы направляются под днище в меньшей степени. Большая часть потока идет на капот и кузов. Соответственно, изменился показатель подъемной силы, и разгрузились обе оси. Теперь водитель может уверенней себя чувствовать при движении на высоких скоростях.

Изменения экстерьера

Салон обновили европейской панелью, регулируемым рулем и совершенно новой системой отопления. Задние сидения можно сложить и получить багажник большего объема, если это необходимо.

Дополнительно ВАЗ-2114 оборудован следующими опциями:

1. Электро стеклоподъемники.
2. Подогрев сидений.
3. Центральный замок.
4. Заводская тонировка в соответствии с требованиями ГОСТ.
5. На порогах установлены обтекатели и молдинги.
6. Литые диски.
7. Противотуманные фары.

Максимальные комплектации автомобилей идут с бортовым компьютером, который отображает следующую информацию:

1. Средняя скорость движения.
2. Расход бензина.
3. Время в поездке.
4. Температура воздуха за бортом.
5. Напряжение электрической сети автомобиля и многие другие параметры.

Читайте также: Где находится реле печки ВАЗ-2114

Пару слов о технических характеристиках

ВАЗ-2114 хэтчбек отличается от предыдущих моделей следующим параметрами:

1. Длина пятидверного кузова составляет 4122 см.
2. Ширина – 1650 см.
3. Высота – 1402 см.
4. В отличие от базовой модели 21093, машина стала немного длиннее.
5. Вес – 985 кг. Масса загруженного автомобиля – 1410 кг.
6. Буксирование прицепов без тормозов – вес не более 300 кг, с тормозами – 750 кг.
7. Колесная база составляет 1,4 м (передние колеса).
8. 1,37 м (задние колеса).
9. Объем багажника – 330 литров. С разложенными сидениями – 600 литров.
10. Клиренс до картера составляет 16 см, до поддона на сантиметр больше.

Особенности ДВС на ВАЗ-2114

Самые первые автомобили данной модификации шли с мотором объемом в 1,5 л. Их мощность составляла 57,2 кВт.

В 2007 году начали ставить четырехтактный мотор объемом 1,6 л мощностью 80 лошадиных сил. Этот ДВС соответствует параметрам ЕВРО-3. Последняя модификация четырнадцатой модели выпускается с шестнадцатиклапанным двигателем, который развивает мощность 89 л. с.

Разгон до 100 км/ч – 13 секунд, которые были достигнуты за счет распределенного впрыска. Максимальная скорость ВАЗ-2114 составляет 160 км/ч с расходом топлива 9л/100 км по городу.

Важно отметить, что керамический катализатор располагается рядом с мотором, чего не было в предыдущих моделях. Конструкторы изменили блок цилиндров, увеличили их объем и высоту (на 0,23 см).

Особенности ходовой части и трансмиссии

Практически все автомобили ВАЗ с передним приводом обладают похожей конструкцией ходовой части.

Передняя подвеска сделана по принципу Макферсона. Задняя – это продольный рычаг.

Реечное управление встречается практически на всех моделях.

Samara второго поколения оснащается механической КПП на 5 скоростей с приводом кулисы. Конструктивно агрегат ничем не отличается от других моделей ВАЗ. Единственным нюансом является то, что главная пара обладает передаточным отношением 3,7.

Читайте также: Какая температура у двигателя ВАЗ-2114

Подводя итог статьи, отметим, что ВАЗ-2114 – это автомобиль, который пользуется большой популярностью на постсоветском пространстве. Все потому, что модель получилась достаточно удачной в плане соотношения цены и качества. Соответственно, большинство автолюбителей предпочитают купить новый ВАЗ, нежели тратиться на поддержанную иномарку, которую впоследствии нужно будет постоянно ремонтировать.

В статье мы рассказали вам об основных особенностях модели, а также о весе автомобиля.

ladaautos.ru

Технические характеристики ВАЗ 2114 — Ваз 2114

Технические характеристики ВАЗ 2114
Тип кузова	хэтчбек
Количество дверей	5
Мест	5
Объем багажника, дм3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
масса собственная, кг	970
полезная нагрузка, кг	425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Ведущие колеса	передние
Дорожный просвет до подона	170
Просвет до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб.см	1499
число клапанов	8
Макс.мощность, кВт (при об/мин)	57,2 (5400)
Макс.мощность, л.с.	77,8
Макс.крутящий мом., Нм (при об/мин)	115,7 (3000)
система питания	распред. впрыск
иммобилизатор	+
адсорбер, нейтрализатор	—
КП
Число ступеней коробки передач	5
Передаточные числа КП:
I	3,636
II	1,95
III	1,357
IV	0,941
V	0,784
задний ход	3,53
Передаточное число главной передачи	3,7
Скорость максимальная, км/ч	158
разгон до 100 км/ч, с	13,2
Расход топлива, л/100 км:
расход топлива при 90 км/ч	5,7
расход топлива при 120 км/ч	7,8
расход топлива в городском цикле	8,9
Емкость топливного бака, л	43
Тормоза передние	дисковые
Тормоза задние	барабанные
Тормозной путь груженого с 80км/ч	38
Привод стояночного тормоза	тросовый
Привод сцепления	тросовый
Подвеска передняя	макферсон
Подвеска задняя	продольн. рыч.
Рулевое управление	реечное
Радиус поворота наименьший	5,2
Максимальный подъем без разгона	34
Шины ВАЗ 2114	165/70R13 175/70R13
Рулевое колесо	2110
Панель приборов	2114
Комбинация приборов	2115
Коврики	ворсованные
Электрообогреватель заднего стекла	+
Электростеклоподъемники перед. дв.	+
Электроблокировка замков дверей	+
Вентилятор системы охлаждения	электрический
Бортовая система контроля	+
Борткомпьютер	—
Бамперы	оригинальные
Фароочиститель	—
Плафон индивидуальной подсветки	+
Противотуманные фары	+
Наружные зеркала	левое и правое
Зеркала противоослепляющие	—
Зеркала с электроприводом*	—
Обогрев передних сидений	+**
Обивка сидений	твид с карм.
Набивки сидений из растит. волокна	+
Обивка потолка	цельноформованная
Обивка дверей	цельноформованная
Обивка багажника	+
Противосолнечный козырек с зеркалом	—
Подголовники заднего сиденья	+
Коврик багажника пластиковый	—
Пер. ремни безоп. с сигнализацией	—
Молдинги дверей	+
Обтекателей порогов	+
Колпаки колес	+
Спойлер багажника со стопсигналом	+
Тонированные стекла	—
Окраска «металлик»	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/А	74
Нормы токсичности	R 83

www.2114.ru

Объем багажника ВАЗ-2114: размеры и точные параметры

ВАЗ-2114 – машина, которая пришла на замену «девятки», снятой с производства, и сразу завоевала популярность и стала востребованной. По сравнению со своей предшественницей, данная модель автомобиля имеет несколько отличий. Различия коснулись не только внешних частей кузова, но также салона. В частности, у ВАЗ-2114 большой объем багажника. Накладки на порогах, молдинги вдоль бортов, спойлер со стоп-сигналом – все это придает машине современный внешний вид.

Внешние изменения отразились на эксплуатационных характеристиках машины. В частности, данная модель обладает прекрасными аэродинамическими качествами. Она устойчива на дороге, даже если движение осуществляется на высокой скорости. Сочетание цветовой гаммы кузова и навесных деталей придает этому автомобилю вид иномарки.

Благодаря внешнему виду эта машина вызвала повышенный интерес у людей, которые занимаются тюнингом. При сравнительно небольших финансовых затратах из такого автомобиля можно запросто сделать выделяющуюся из общей массы оригинальную машину, подчеркнув тем самым индивидуальность и чувство стиля ее владельца.

Багажник

За счет возможности, при которой можно сложить заднее сидение, этот автомобиль легко трансформируется в грузопассажирское транспортное средство. У данной модели авто объем багажника равен:

• 330 дм³ при разложенных сиденьях;
• 600 дм³ при сложенных задних сиденьях.

Читайте также: Как обшить дверь ВАЗ-2114

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместительность машины позволяет перевозить в ней даже габаритные грузы, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить какой-либо товар или груз другого назначения до места выгрузки. При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если требуется перевезти большое количество груза, или, например, вы отправляетесь в поездку со всей семьей, вам не придется ограничиваться местом объемом 330 л для расположения вещей. В продаже доступны различные крепления и установки для этой модели автомобиля, которые позволяют перевозить куда больше вещей, чем поместится в багажное отделение.

Например, вы можете установить багажник на крышу. В продаже доступны различные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного снаряжения.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вам удастся сделать свой автомобиль еще более вместительным и освободить место для пассажиров.

Управление с кнопки

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно позаботиться о том, чтобы багажник, как и двери автомобиля, надежно закрывались. Надежная работа замков багажника важна так же, как и надежность замка в двери гаража или квартиры. Все современные модели машин оснащены механизмом открытия багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не просто делает управление более удобным, но и решает ряд проблем. В частности, таким образом решается проблема обледенения замка, который открывается ключом.

Читайте также: Почему не работает спидометр ВАЗ-2114 и что делать

Установку такого механизма можно доверить специалисту. Но некоторые автовладельцы предпочитают выполнять эту работу самостоятельно. Для этого понадобится стальной трос, ролик, кнопка подключения, электромагнит привода багажника и провода. Ролик устанавливается на корпусе редуктора стеклоочистителя. Если ролик открытый, вы можете использовать трос в оплетке. Самый простой способ подключения – к прикуривателю. Для других вариантов требуется иметь соответствующие знания электросхемы.

ladaautos.ru

Описание моделей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Общие сведения об автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Автомобили ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 созданы на базе моделей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 соответствен­но.
Новая передняя светотехника, форма капота и передних крыль­ев, передний и задний бамперы, спойлер-антикрыло на крышке багажника (двери задка) автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 улучшили внешний вид и аэродинамику кузо­вов. Пластмассовые детали внеш­ней отделки защищают панели кузова от повреждений и коррозии. Дополнительный сигнал торможе­ния, встроенный в спойлер, и новая задняя светотехника автомобиля ВАЗ-2115 повышают безопасность при движении. Измененная форма кышки багажника и задней панели ВАЗ-2115 позволили уменьшить погрузочную высоту.
ВАЗ-2113 — трехдверный хэтчбек,
ВАЗ-2114 — пятидверный хэтчбек,
ВАЗ-2115 — четырехдверный пятиместный легковой автомобиль с кузо­вом «седан».

Кузова автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 — несущей конструкции, цельнометаллические, сварные. Все автомобили с передним поперечным расположением двигателя, пятиступенчатой коробкой передач и приводом на пе­редние колеса.

Автомобили ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 комплектуются четырехцилиндровыми, рядными, четырех­тактными, бензиновыми двигателями рабочим объемом 1.5л, с системами распределенного впрыска топлива и электронным управлением. На часть автомобилей устанавливается сис­тема выпуска с нейтрализатором отработавших газов. Автомобили комплектуются современной эргономичной панелью приборов модели ВАЗ 2114. Комбинация приборов с элек­тронными тахометром и спидомет­ром снабжена жидкокристаллически­ми дисплеями одометра, термометра и часов.

Передние тормозные механизмы автомобилей — дисковые, с подвижными суппортами и автоматической регулировкой зазоров между дисками и колодками. Задние тормозные механизмы — барабанные, с самоустанавливающимися колодками и автоматической регулировкой зазоров между колодками и барабанами; привод — гидравлический, двухконтурный, с диагональным разделением контуров, вакуумным усилителем и регулятором давления в тормозных механизмах задних колес.

Габаритные размеры автомобилей ВАЗ-2114 и ВАЗ-2115

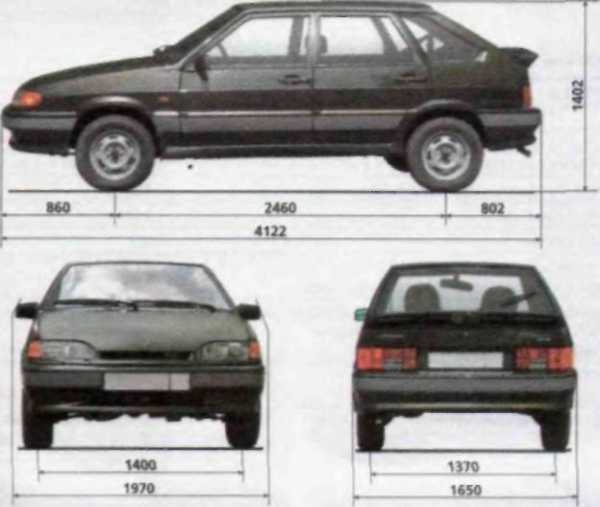

Габаритные размеры автомобиля ВАЗ-2114

Габаритные размеры автомобиля ВАЗ-2115

.
