Тахометр
Автомобильный тахометр – один из главных приборов на приборном щитке
Салон
Назначение тахометра
Напрасно некоторые автолюбители недооценивают важность тахометра. Этот прибор показывает частоту вращения коленчатого вала двигателя – в виде значения, соответствующего количеству оборотов. Благодаря тахометру, можно диагностировать работу двигателя на холостых оборотах, не выходя из салона автомобиля. Кроме того, с помощью тахометра можно выбирать правильный момент для переключения передачи, так чтобы оставаться в зоне максимального крутящего момента двигателя. Располагается тахометр, как правило, рядом со спидометром на приборной панели автомобиля.
Виды тахометров и их устройство
Самые первые тахометры – механические – сегодня можно встретить разве что в ретро-автомобилях начала XX века. Они приводятся в движение за счет троса, присоединенного к коленчатому или распределительному валу двигателя. Трос передает крутящий момент на катушку, к которой крепится стрелка циферблата — катушка приводит стрелку в движение.

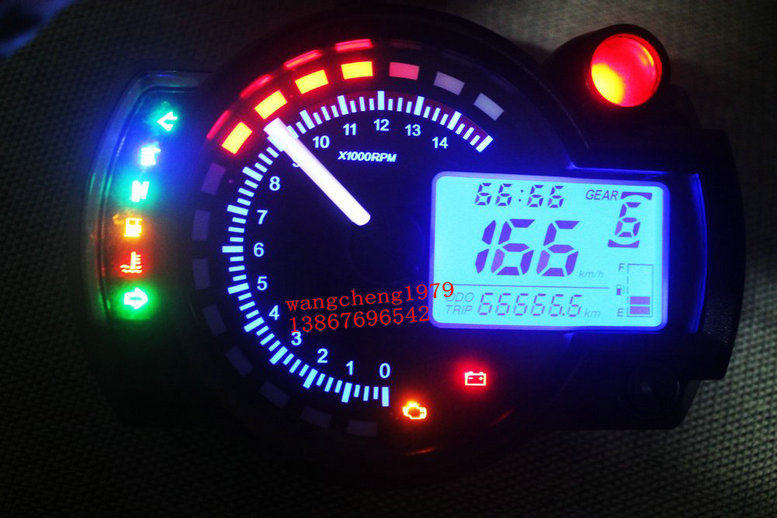

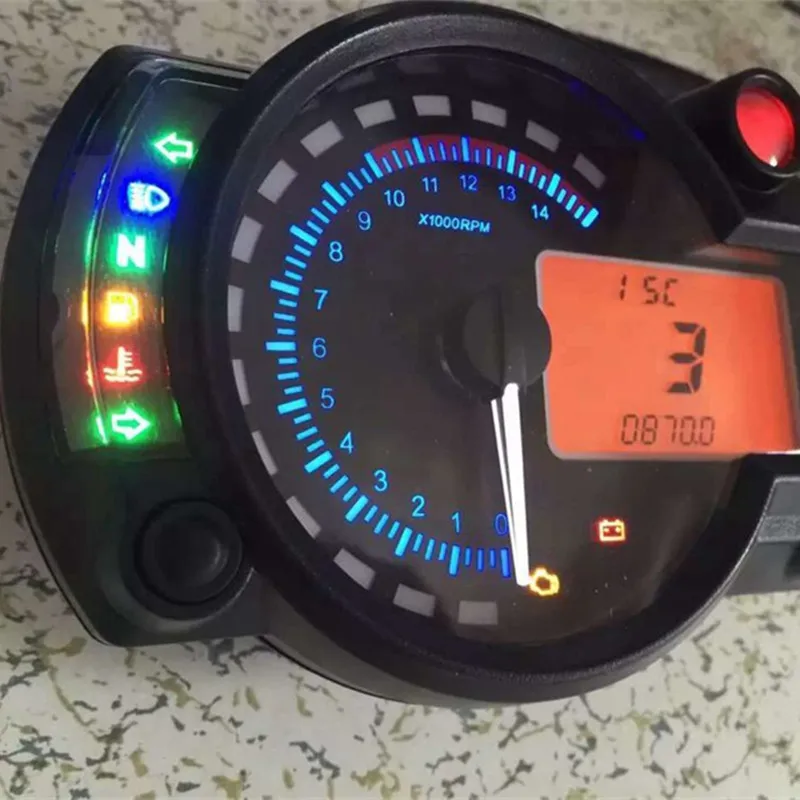

Деления шкалы тахометра начинаются с отметки 500 об/мин, цена деления (длинные штрихи) обычно кратная 10 или 5, чаще всего – 250 об/мин. Область шкалы, соответствующая предельно возможным оборотам двигателя на данной модели, выделена красным цветом и называется «красная зона», она предупреждает водителя о том что вот-вот сработает ограничитель оборотов и нужно немедленно сбавить обороты, чтобы не повредить двигатель.
Штатный тахометр встраивается в приборную панель автомобиля. Выносной тахометр устанавливается на торпедо, его закрепляют на специальной «ножке»
По способу передачи информации современные автомобильные тахометры разделяются на два вида – аналоговые и цифровые.
Аналоговый тахометр, также как и ушедший в небытие механический, показывает данные о количестве оборотов при помощи движущейся по циферблату стрелки. Принцип работы такого тахометра – преобразование частоты оборотов двигателя в угол отклонения стрелки от отметки оборотов холостого хода.
Устройство включает в себя датчики, провода, микросхему, магнитную катушку, градуированную шкалу-циферблат и стрелку. Магнитная катушка накапливает энергию, необходимую для вращения стрелки тахометра. Сигнал от датчиков, установленных на коленчатом валу, идет по проводам через микросхему на магнитную катушку, которая и приводит в движение стрелку на шкале.
Погрешность цифровых тахометров может составлять до 100 об/мин, а аналоговых – до 500 об/мин.
Цифровой тахометр представляет собой электронное табло, отображающее количество оборотов в минуту. Суть работы цифрового тахометра состоит в подсчете импульсов в течение определенного времени или, наоборот, измерении временного интервала между смежными импульсами и преобразовании данных в цифровые значения.
Цифровой тахометр состоит из жидкокристаллической панели, центрального процессора с аналого-цифровым преобразователем, датчика клапана холостого хода, счетчика импульсов и оптрона – электронного прибора, преобразующего электрический сигнал в свет.
Сигналы, полученные счетчиком импульсов, преобразуются процессором в цифровые значения и выводятся на жидкокристаллическую панель тахометра.
Погрешность цифровых тахометров может составлять до 100 об/мин, аналоговых – до 500 об/мин.
По методу установки различают тахометры штатные и выносные. Штатный тахометр (как правило, аналоговый) встраивается производителем в приборную панель автомобиля. Выносной тахометр устанавливается на торпедо, его закрепляют на специальной «ножке».
Вопросы эксплуатации
Для регулировки оборотов холостого хода лучше подойдет цифровой тахометр. Также с его помощью можно проконтролировать работу штатного аналогового тахометра и убедиться, что погрешность последнего не превышает норму – ведь показания цифрового прибора намного точнее. Во время движения удобнее пользоваться штатным тахометром. Мозг человека устроен так, что аналоговая информация в виде угла прилежания стрелки воспринимается быстрее, а высокая точность показаний здесь не так важна.
Ремонт тахометра, прыгает стрелка в Пассат Б4
FAQ VW Audi Skoda Seat
Порядок работ применим для автомобилей:
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
информация подходит для ремонта и других автомобилей.
Совершенно спонтанно, стрелка тахометра стала «прыгать», показывая совершенно нестабильные обороты двигателя, хотя на слух и при осмотре двигатель работал стабильно.
Снял щиток приборов, затем очень аккуратно, уже в домашних условиях, разобрал его.
Фото 0а
Вот за этим прибором и прячется неисправность.
Фото 0б
Снял все три прибора, они на разъемах, сидят плотно.
Открутив маленькие сморезы, фиксации платы, осторожно, «отстегнув» все пластик. защелки крепления, достал плату. Осмотрел плату, дорожки и пайки, вооружённым (лупой) глазом. Результат не заставил себя ждать. Ножки (3 шт.) одного из многочисленных установленных на плате элементов оказались отвалившимися от мест пайки, хотя и оставались вставленными в отверстия платы. При покачивании элемента хорошо было видно движение его ножек в центре пайки. Если осматривать невооруженным взглядом и не заметить.
Фото 1
Фото 2
Главное было найти неисправность. Для её устранения потребовался маленький паяльник и умение им пользоваться. Вероятно, три пайки отвались от вибрации, в моем случае, этот элемент держался, в плате только на них. Сделав три пайки (пропайки старых паек), посадил отвалившийся элемент на эластичный герметик, так он будет закреплен надежнее. Собрал и установил щиток приборов на место, не забыв подключить, откл.
Испытания показали, проблема решена, тахометр работает правильно.
Удачи! До новых встреч.
Дополнение от PHILINS:
Обзор приборок Пассатов В3/В4
На Пассаты B3/B4 ставились следующие типы приборок (в скобках указаны модельные годы):
1. (88-93г.) С аналоговыми часами
2. (88-96г.) С тахометром и электронными часами
3. (88-96г.) С тахометром и маршрутным компьютером (МФА)
Для приборок без МФА характерны следующие разновидности:
— Основная печатная плата гибкая. Вся электроника приборов внутри корпуса самих приборов.
— Спидометр механический. Привод тросиком.
— Сигнал на тахометр берётся с катушки зажигания.
— Индикация поворотов одним светодиодом. Для индикации падения уровня ОЖ используется реле (N43).
2. (91-95г.) Изменения:
— Основная печатная плата жёсткая. Вся электроника распаяна на этой плате.
— сигнал на тахометр берётся с ECU (блока управления двигателем).
— индикация поворотов двумя светодиодами (стрелки влево-вправо).
— для индикации падения уровня ОЖ используется схема внутри приборки.
3. (с 96г.) Изменения:
— Приборка неразборная.
— Спидометр электронный. Датчик скорости (Холла) стоит на КПП (тросика нет).
Дополнение различий для приборок с мФА:
1. (88-90г.)
— Спидометр механический.
— стоит датчик скорости (Холла) в приборке (прикручен к спидометру).
— данные о расходе берутся из информации об оборотах двигателя, разряжении во впускном трубопроводе (чем больше нагрузка на двигатель, тем меньше разряжение и тем выше расход топлива), учитывая пройденный путь с датчика скорости
2. (91-93г.) Изменения:
— спидометр электронный,
— датчик скорости (Холла) стоит на КПП (тросика нет).
3. (93-95г.) Изменения:
— вакуумметр отсутствует
— данные расходе берутся с ECU, учитывая пройденный путь с датчика скорости.
4. (с 96г.)
Дополнения:
— Приборки (88-90г.) надёжны, ремонтопригодны. Можно менять каждый прибор отдельно. В случае выхода из строя одного прибора остальные продолжают работать.
— Приборки (до 93г.) с МФА отличаются неточностью в показании расхода топлива.
— Для каждого типа двигателя МФА имеет свою программу вычисления расхода топлива. Поэтому установленная приборка рассчитанная на другой двигатель будет завышать/занижать реальный расход топлива
— На механическом спидометре (88-90) пробег легко скручивается без снятия стрелки. Стрелка дрожит сильнее чем на мех. спидометре более позднего типа (стрелки на этих спидометрах более инерционны, а пробег без снятия циферблата и стрелки быстро не скрутить)
Взаимозаменяемость:
1.
2. Внутри одного типа приборки взаимозаменяемы без переделок электрики (следует помнить, что приборка для двигателя VR6 может неправильно показывать обороты двигателяна для 4-х цилиндровых двигателей и наоборот. Ещё касательно двигателя PG: вакуумметр приборки для него может мерять не только разряжение, но и давление. Установленная приборка с МФА рассчитанная на этот двигатель сильно занижает расход на остальных двигателях при движении без нагрузки)
3. Без каких бы то ни было проблем можно ставить вместо приборки с часами приборку с тахометром (опять же внутри одного типа).
4. Для установки приборки с электронным спидометром вместо механического требуется:
— установить датчик скорости на КПП
— провести проводку от датчика до блока реле и добавить провод в жгут до приборки
5.
Для установки вместо приборки (91-96) приборки образца (88-90г.) требуется: — перекоммутировать провод индикации поворотников, либо вообще вытащить соответствующий светодиод (обязательно! иначе может выйти из строя из-за перегрева реле поворотов, через которое постоянно будет течь ток).
— проложить провод для тахометра от «-» катушки зажигиния. Если катушка блочная, то до контактов катушки можно добраться сняв защитную крышку под разъёмом (если смотреть на катушку стоя перед автомобилем, то нужный из двух контактов — слева). Если этого не делать — тахометр просто работать не будет (без последствий, сигнал с ECU по параметрам неподходит для такого тахометра)
— будет отсутствовать индикация падения уровня ОЖ (при желании можно восстановить, поставив реле N43). В остальном всё отлично работает сразу без переделок.
FAQ — вот выдержка на всякий случай
13.3.14 Прыгает стрелка тахометра, обороты двигателя не меняются
В3 2Е приборка ВДО с МФА. Суть такая: Где- то за полгода до окончательного умирания тахометра заметил такую вещь: стою на холостых и стрелка тахометра делает резкий прыжок и возврат обратно, обороты мотора при этом НЕ МЕНЯЮТСЯ, на газ не нажимаю и так было несколько раз.
В итоге тахометр сходит с ума окончательно, мог «подвиснуть» в любом положении, с ним за пару «подвисал» и спидометр,бывало что показывал 140 км/ч в «пробке». Было замечено что тахометр «скакал» когда включался свет,дворники и.т.д. В итоге разобрал приборку (ВДО с МФА), было обнаружены два кондера электролита по питанию на 220 мкФ 16В, причем один из них был «раздут», в магазине были куплены новые на 3руб 80 коп,перепаны и все заработало как надо.
Лучше купить почуть дороже — танталовые конденсаторы (10руб -1шт.), у них расширенный рабочий температурный диапазон — зимой из-за них точно проблем не будет. Из-за простых электролитов проблемы могут быть.
Дополнение от maksimus81:
У меня вообще интересная история с прыгающей стрелкой была… При пуске холодного двигателя стрелка тахометра прыгала в пределах от 2 до 7тыс. оборотов и даже более 7 зашкаливала. Глюк пропадал обычно после прогрева двигателя. После прогрева в течении 3-5 минут глушил двигатель, заводил снова и обороты показывались нормально.
Разборка приборной панели с ревизией платы никаких результатов не дали долго думал ломал головушку в поисках ответа, но вдруг проблема разрешилась сама собой… Глюк с прыгающей стрелкой пропал после замены высоковольтных проводов проводов свечей зажигания
Дополнение от greba:
У меня стрелка прыгала от генератора. В диодном мосту оорвался один диод, то контачило то нет. А на Golf 2 сгорел стабилизатор напряжения TCA700 и полностью пропали показания тахометра и уровень топлива.
Продолжение и все обсуждения отчета здесь
